Udskift kabelkæden på H2S

Kabelkæde

Kabelkæden bruges til at forbinde toolhead til bagsiden af printeren. PTFE-slangen, USB-C-kablet og MC-TH kommunikations-/strømkablet er alle installeret inde i kabelkæden.

Kabelkæden indeholder følgende:

1. Kabelkæde (forhåndsmonteret med to clips) * 1

2. Kabelkæde-beslag/base * 1

Hvornår bruges den

1. Kabelkæden er i stykker.

2. Kabelkædens base er beskadiget og kan ikke fastgøres.

Nødvendigt værktøj og materialer

Ny kabelkæde

Udskiftningen af kabelkæden involverer ingen skruer.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver med printeren tændt, kan det resultere i en kortslutning, der fører til elektronikskader og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at adskille dele, herunder hotend. Dette blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan resultere i skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden før du udfører vedligeholdelse. Dette forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål om at følge denne guide, anbefaler vi at indsende en teknisk sag vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Udskift kabelkæden

Fjern kabelkæden

Trin 1: Fjern PTFE-slangen

For at lette den efterfølgende afmontering/montering af kabelkæden kan du først afbryde PTFE-slangen fra bufferen.

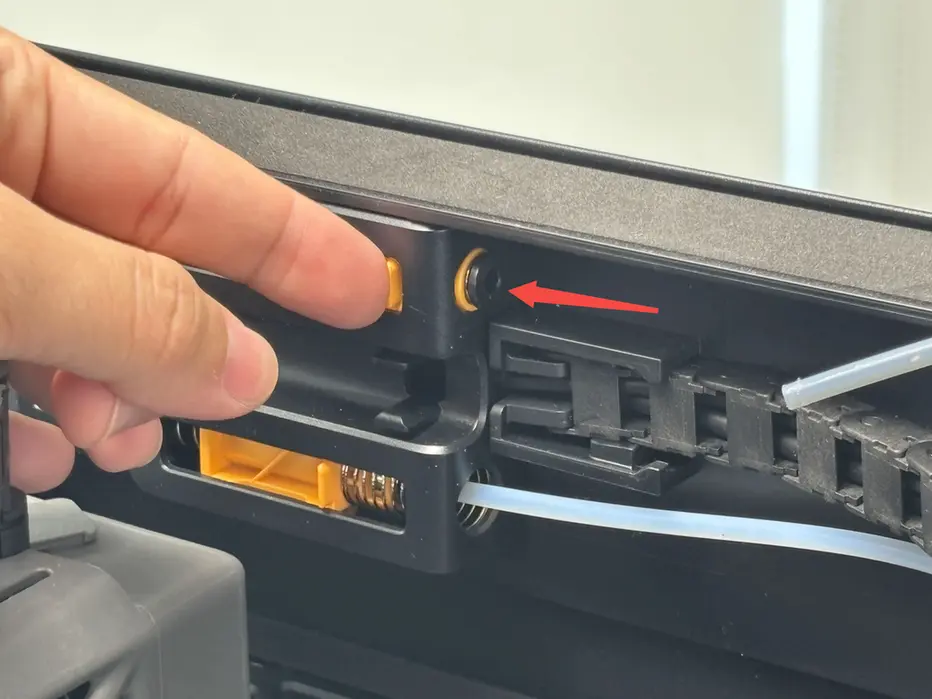

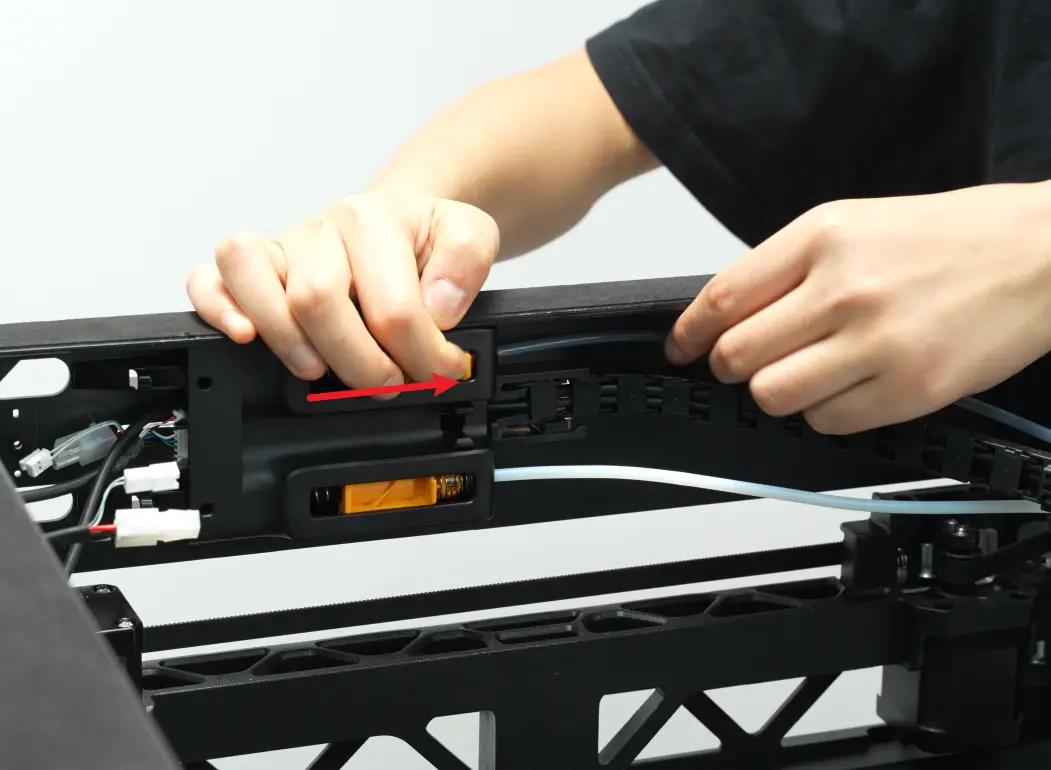

Skub buffer-slideren helt til højre, tryk derefter på lynkoblingen og afbryd de to PTFE-slanger fra bufferen.

Trin 2: Fjern clipsene

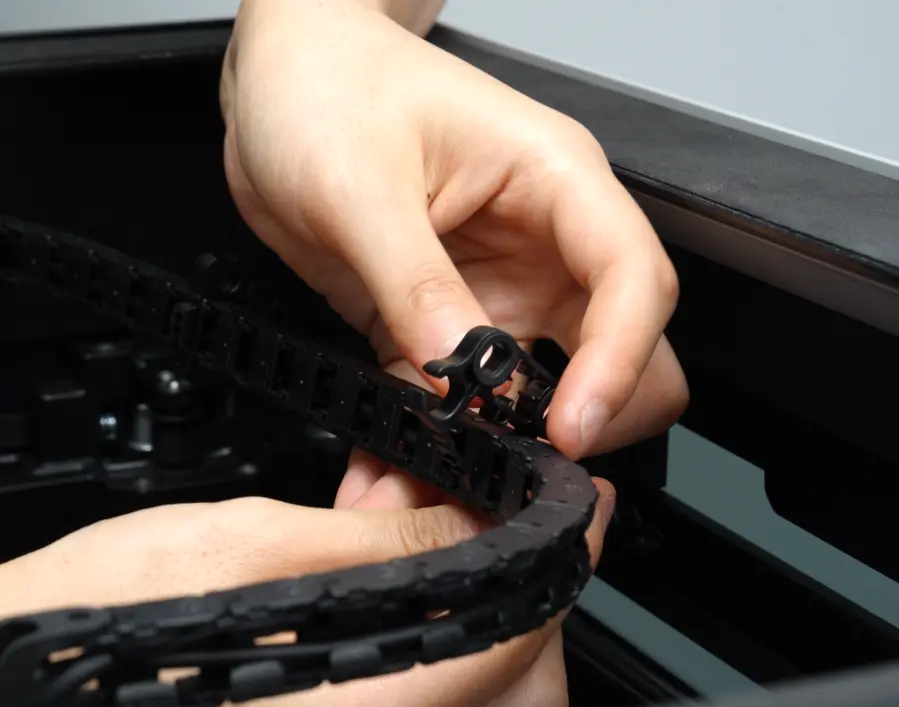

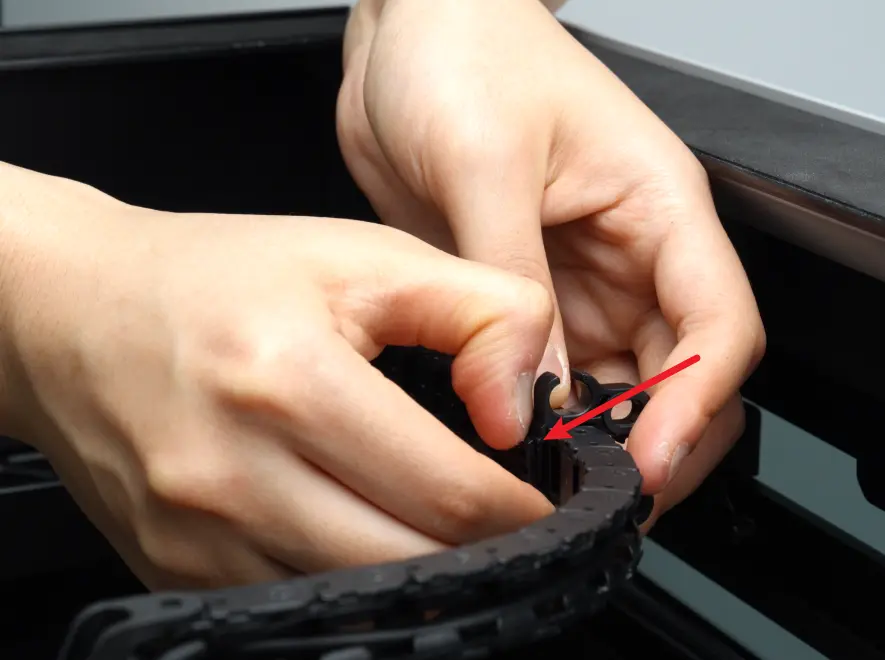

Løsn de clips, der er monteret på kabelkæden, og fjern begge clips.

Efter at clipsene er fjernet, kan PTFE-slangen blive siddende på clipsene. De følgende billeder er kun til illustration.

Trin 3: Fjern kabelkæden

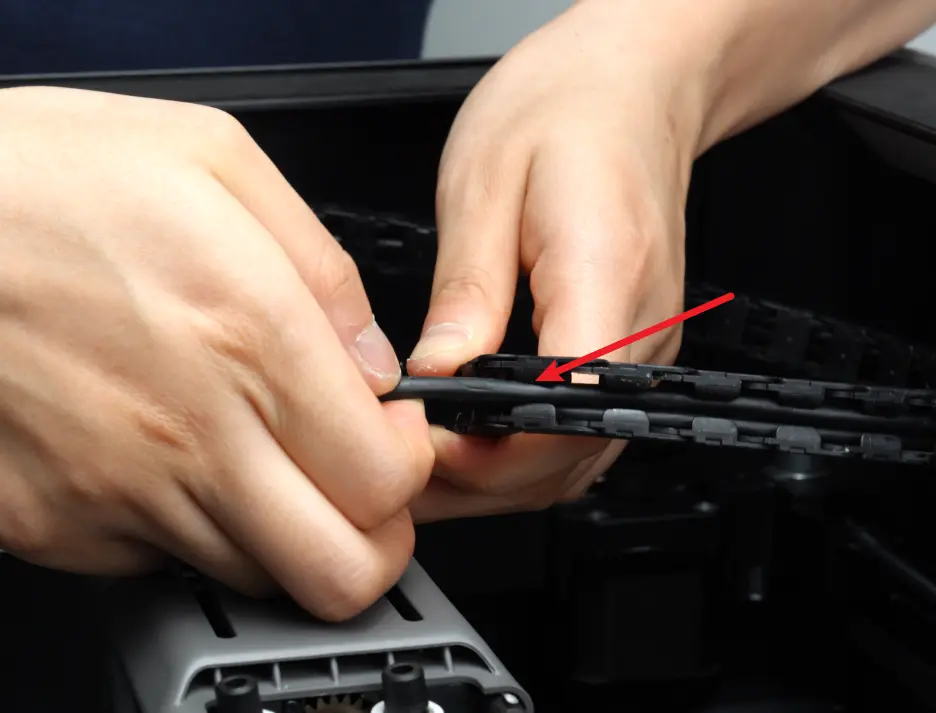

1. Afbryd først den side af kabelkæden, der er forbundet til kabelkædens base, og træk USB-C-kablet og MC-TH-kablet delvist ud af kabelkæden.

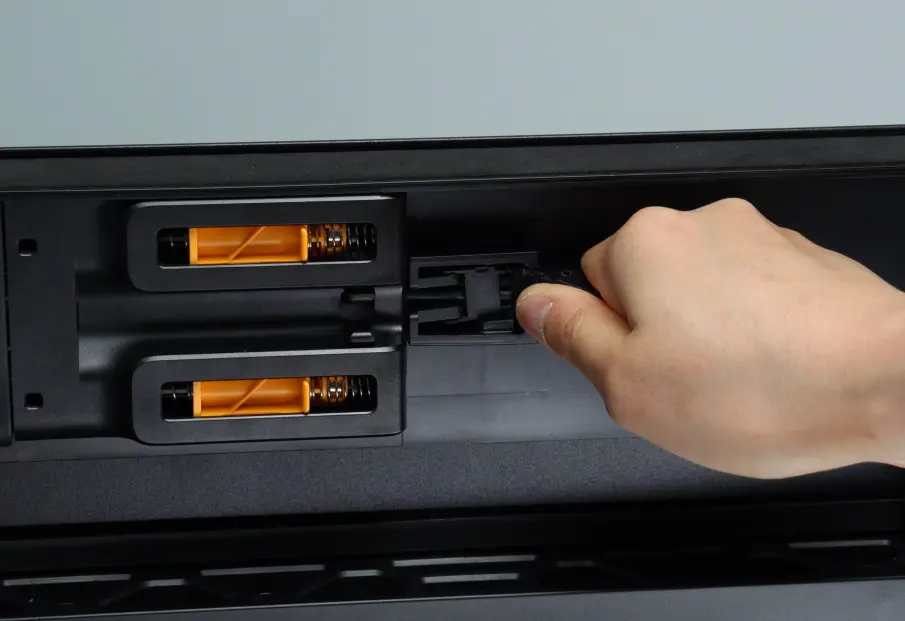

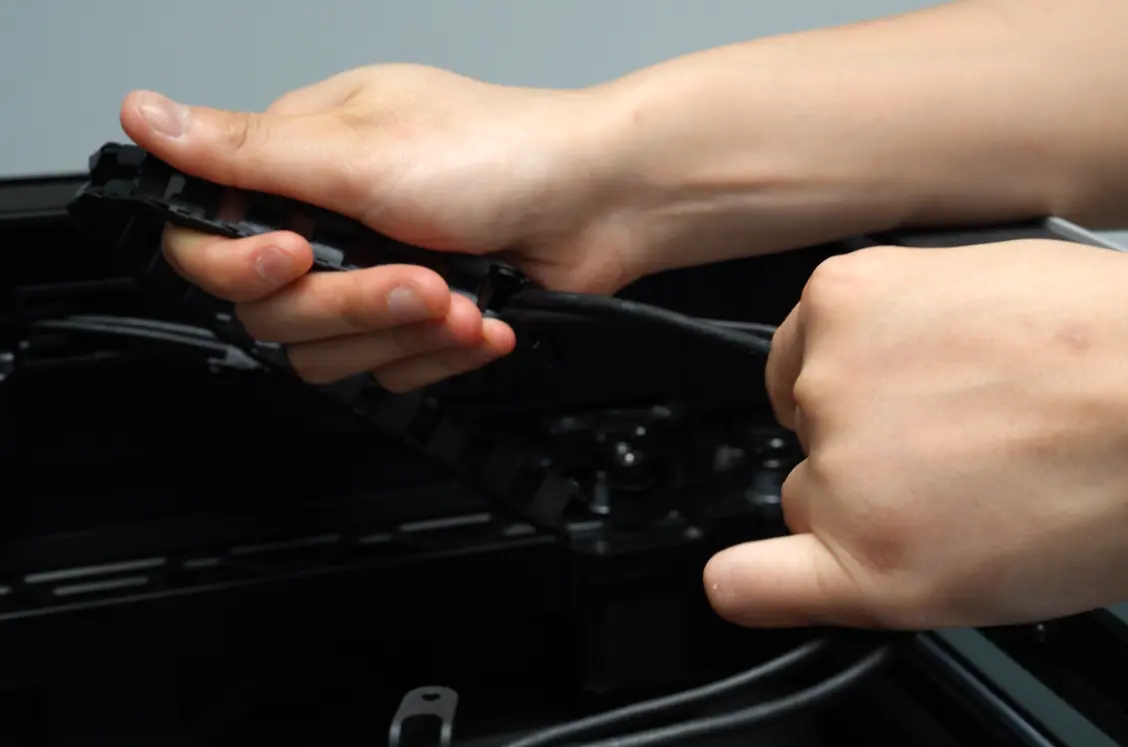

2. Fjern enden af kabelkæden fra topdækslet, og fjern derefter USB-C-kablet og MC-TH-kablet helt fra kabelkæden for at frigøre kabelkæden fuldstændigt.

Monter kabelkæden

Trin 1: Monter kabelkæden

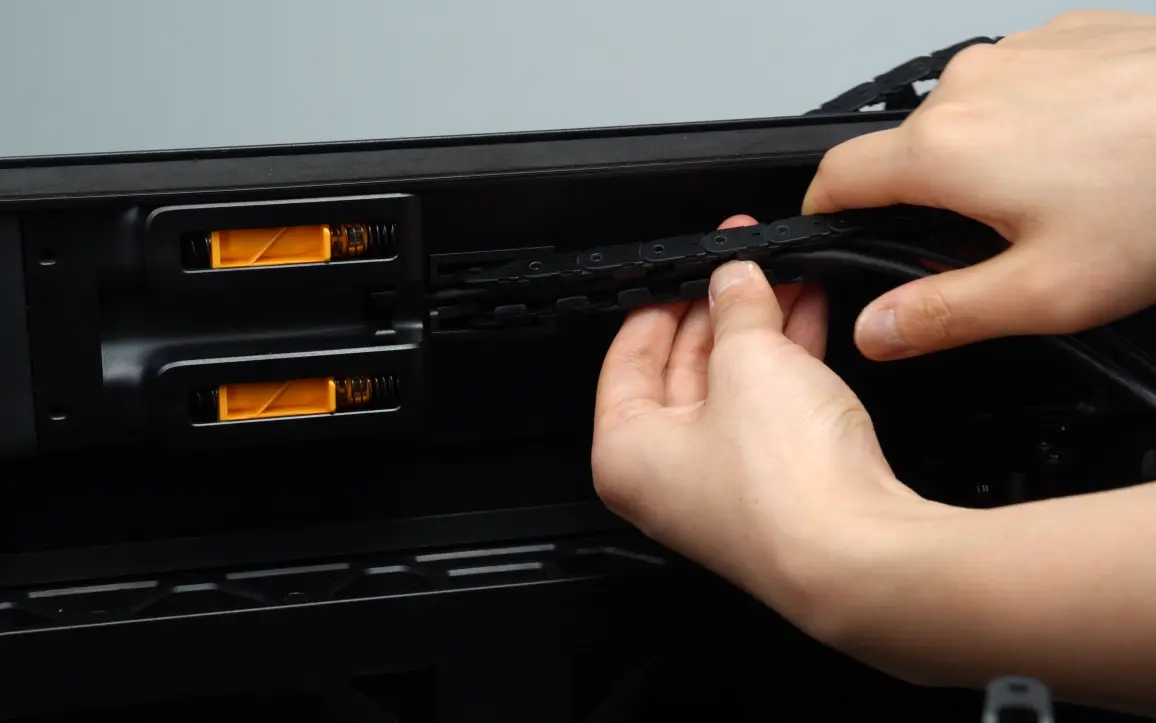

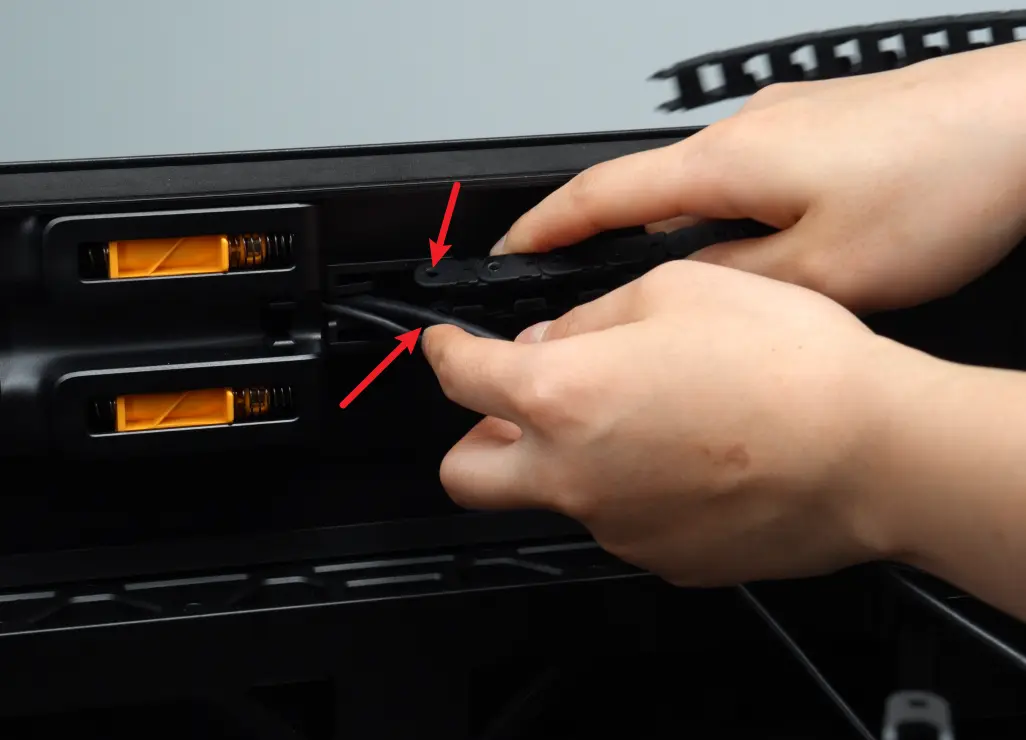

1. Indsæt først USB-C-kablet og MC-TH-kablet i kabelkæden (siden nær basen kan midlertidigt lades umonteret), og forbind derefter kabelkæden til topdækslet.

Vær opmærksom på orienteringen: enden med runde huller forbindes til topdækslet, og enden med fremspring forbindes til kabelkæde-beslaget.

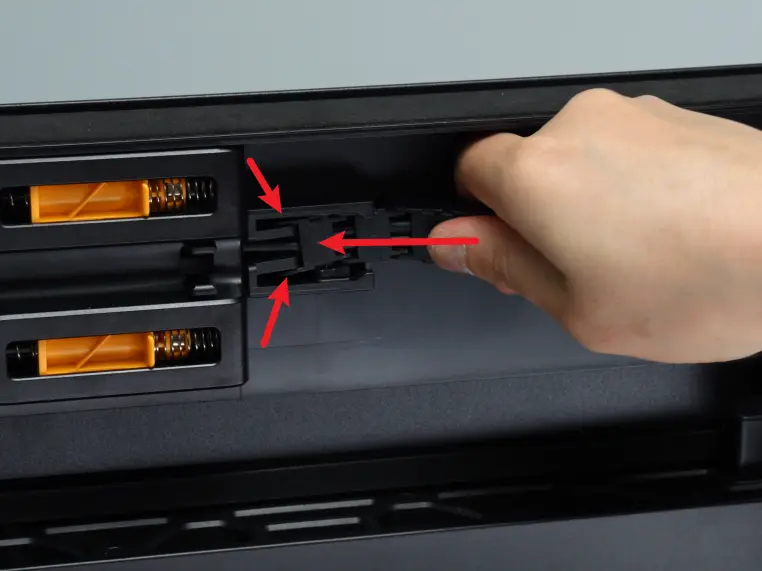

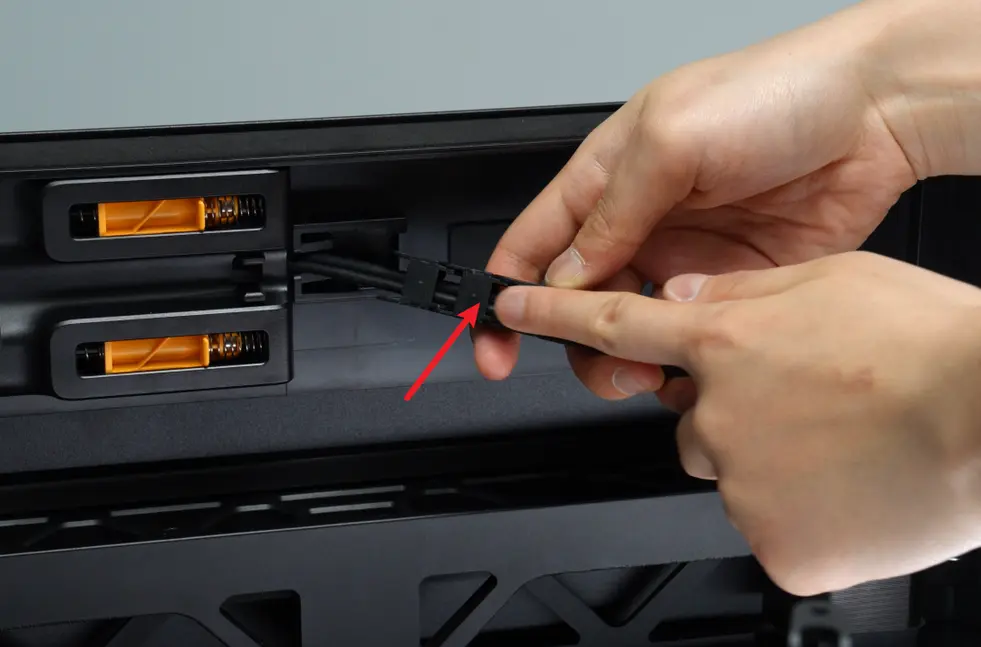

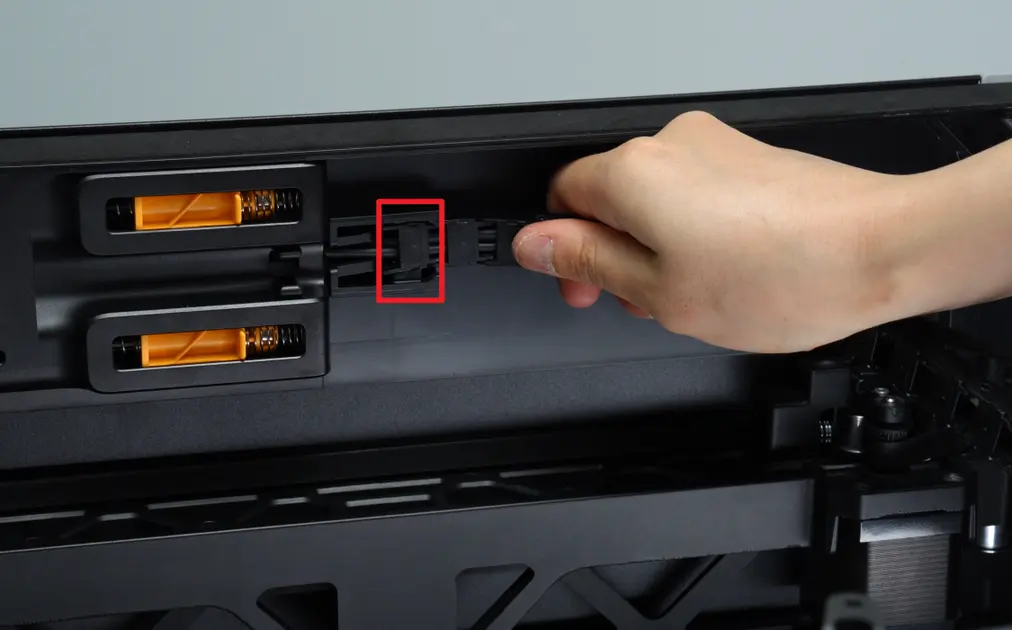

2. Med den lukkede side af kabelkæden vendt udad indsættes den første sektion af kabelkæden i beslagets clip, hvorefter kabelkæden skubbes fremad, indtil den er helt fastgjort med clipsen på den øverste ramme.

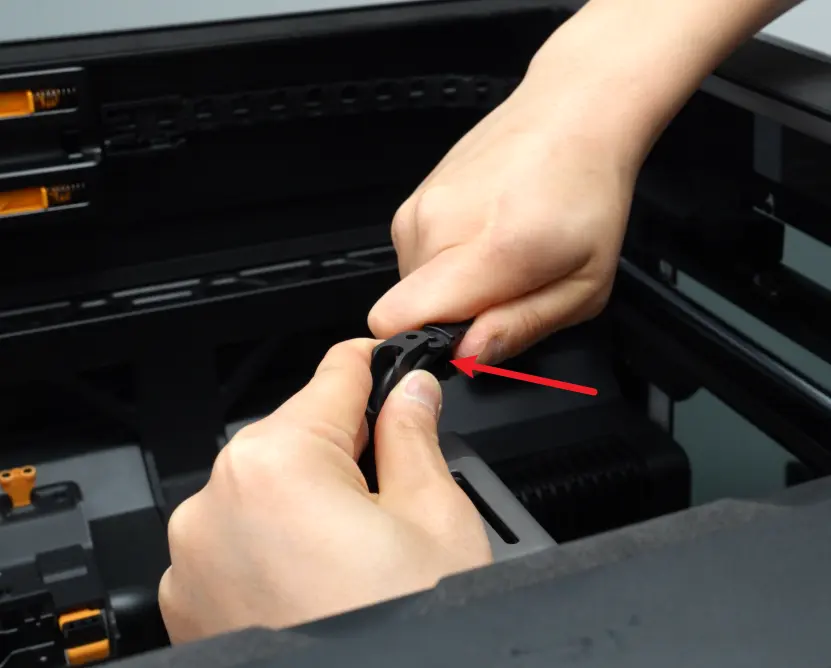

3. Indsæt det resterende USB-C-kabel og MC-TH-kabel i kabelkæden, og forbind kabelkæden til basen.

Trin 2: Monter kabelkædens clips

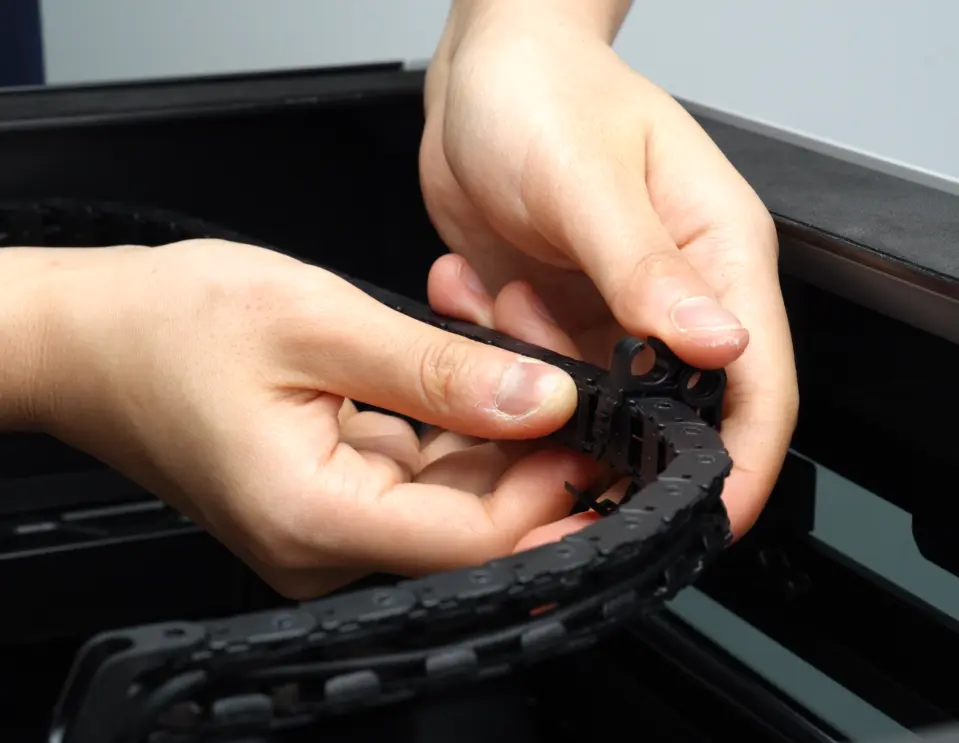

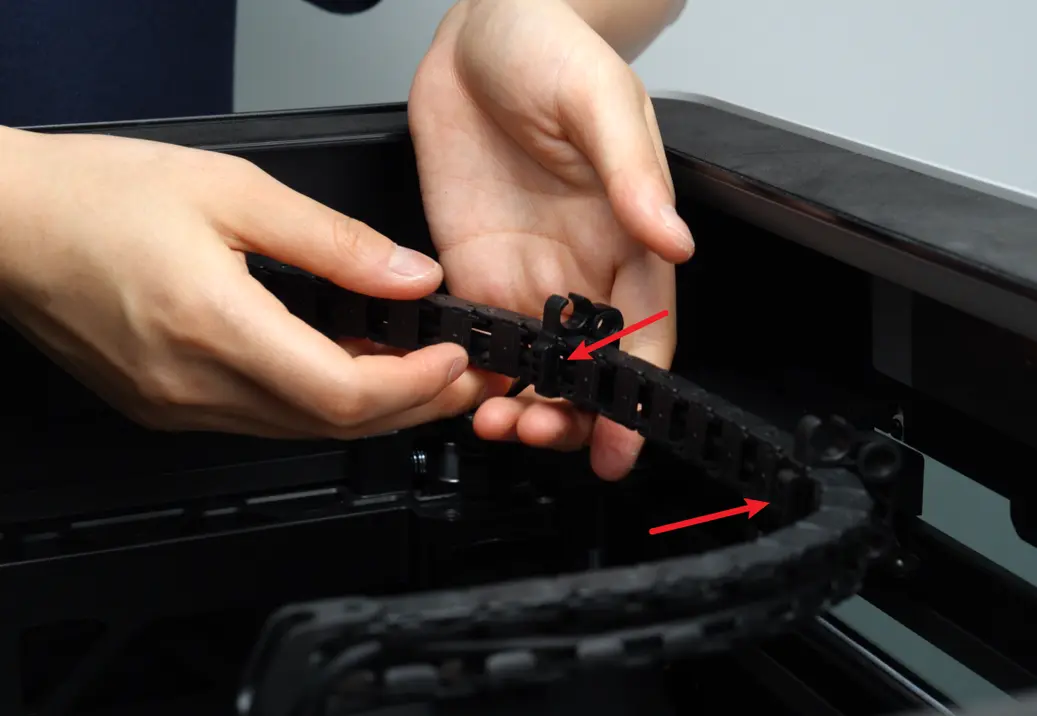

Monter de to clips på 8. og 18. sektion af kabelkæden (talt fra base-siden). Se billederne nedenfor for at sætte clipsene tilbage på kabelkæden.

Under afmontering af clipsene forbliver PTFE-slangen på clipsene. De følgende billeder er kun til illustration.

Trin 3: Tilslut PTFE-slangen igen

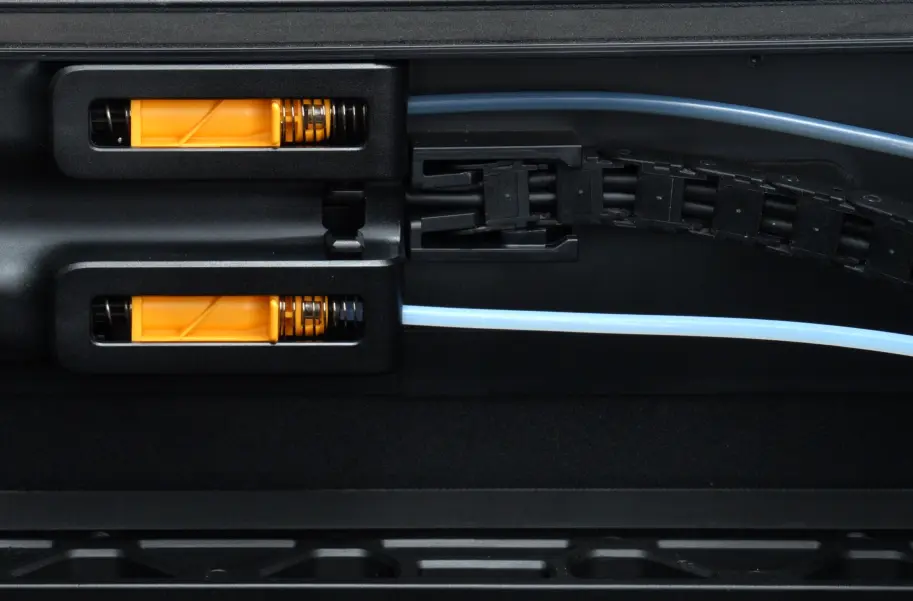

Tilslut PTFE-slangen til bufferen igen.

Udskift kabelkædens basebeslag

Fjern kabelkædens basebeslag

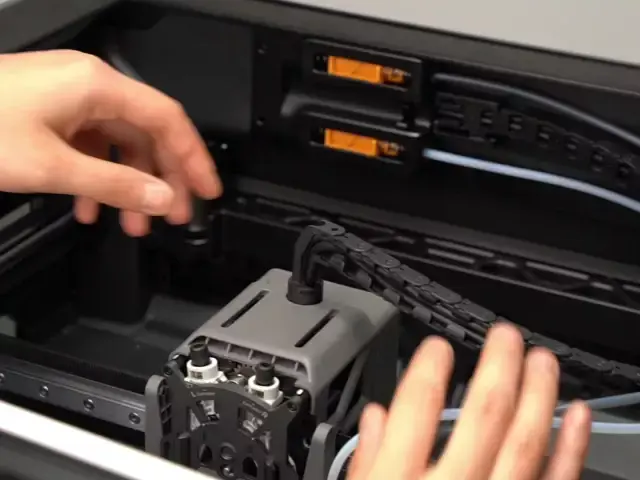

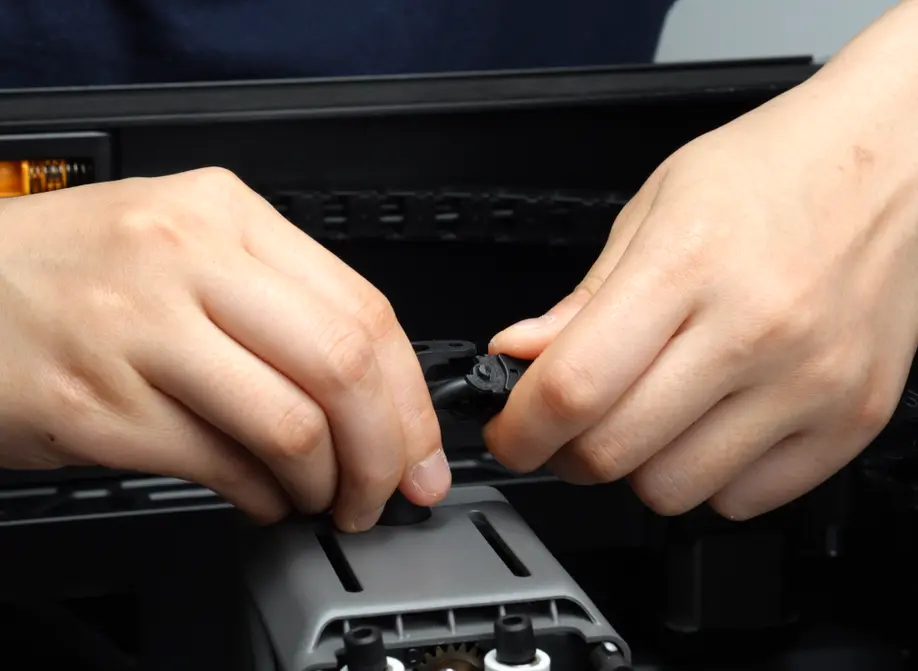

1. Afbryd kabelkæden fra basebeslaget, og træk USB-C-datakablet og MC-TH-kablet delvist ud af kabelkæden for at lette afmonteringen af basen.

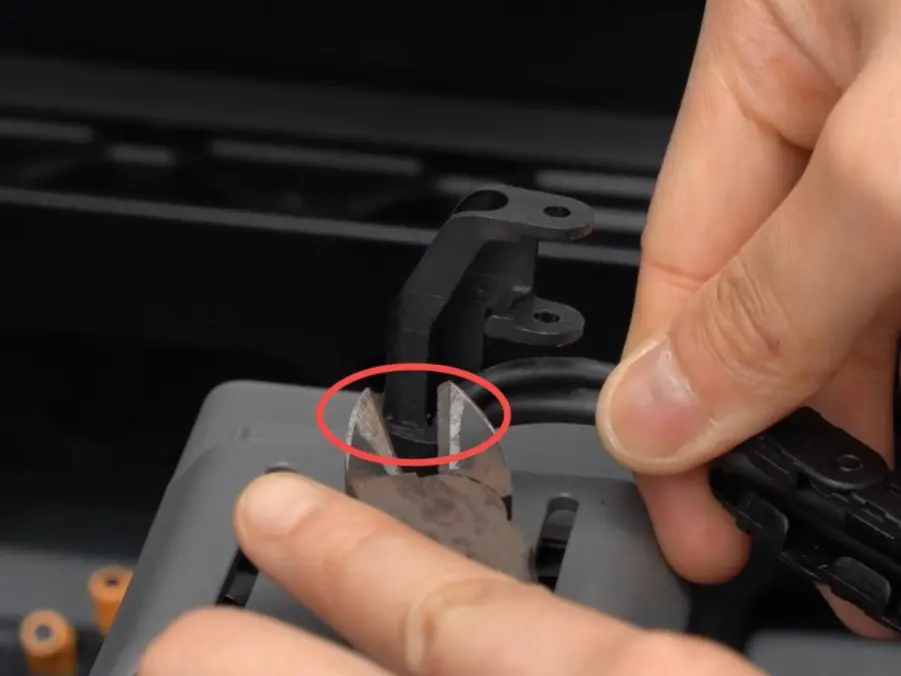

2. Den beskadigede del af kabelkædens basebeslag-samling er typisk beslaget. I sådanne tilfælde anbefales det kun at udskifte beslaget. Skær langsomt beslaget af med en tang før udskiftning.

Under almindelig brug af printeren er kabelkædens base ikke udsat for skader og kan være svær at montere. Vær forsigtig for at undgå at beskadige basen under skæring.

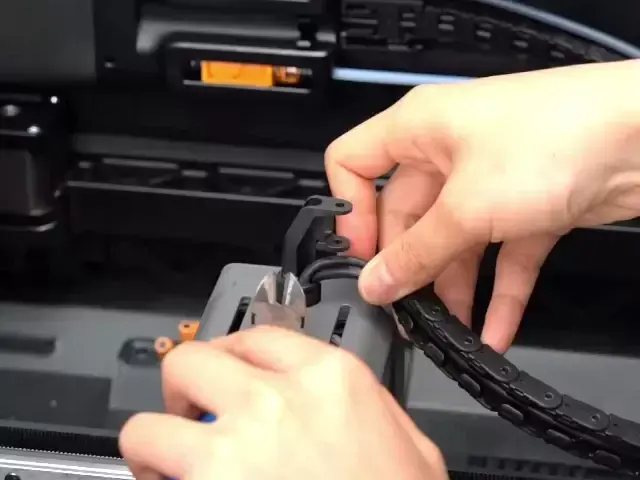

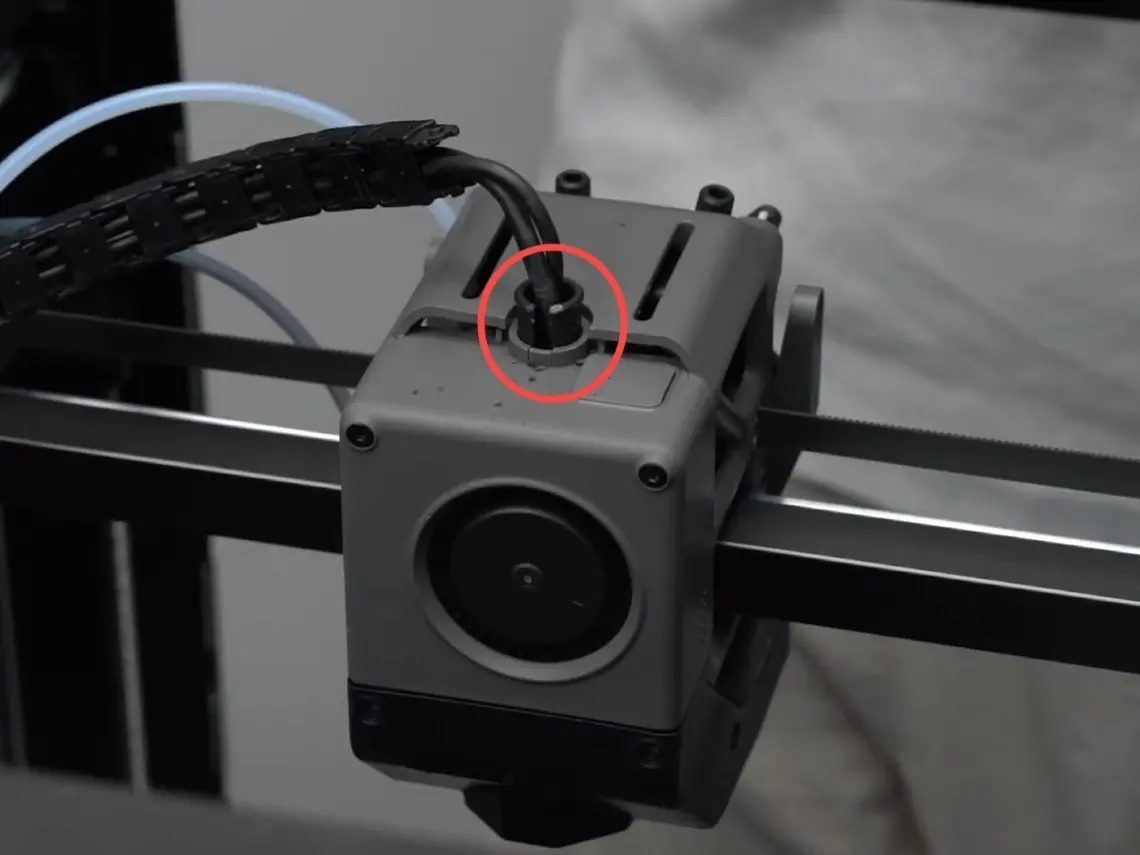

Som vist nedenfor skæres beslaget forsigtigt af og fjernes.

Når du skærer, anbefales det at sikre, at ingen andre står i nærheden, eller at bruge din hånd som skjold for at forhindre flyvende splinter i at skade andre.

Monter kabelkædens basebeslag

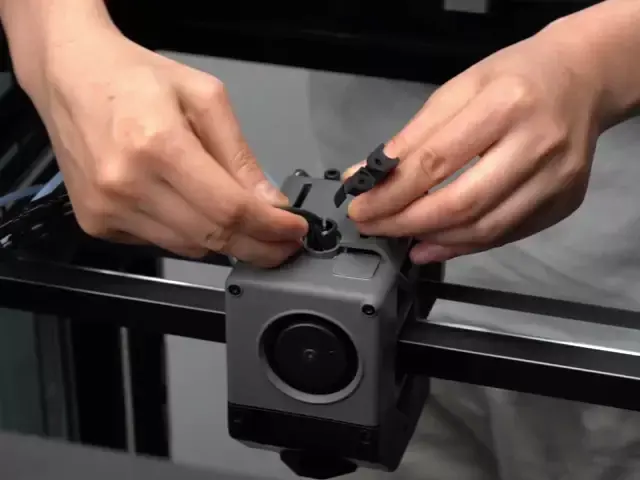

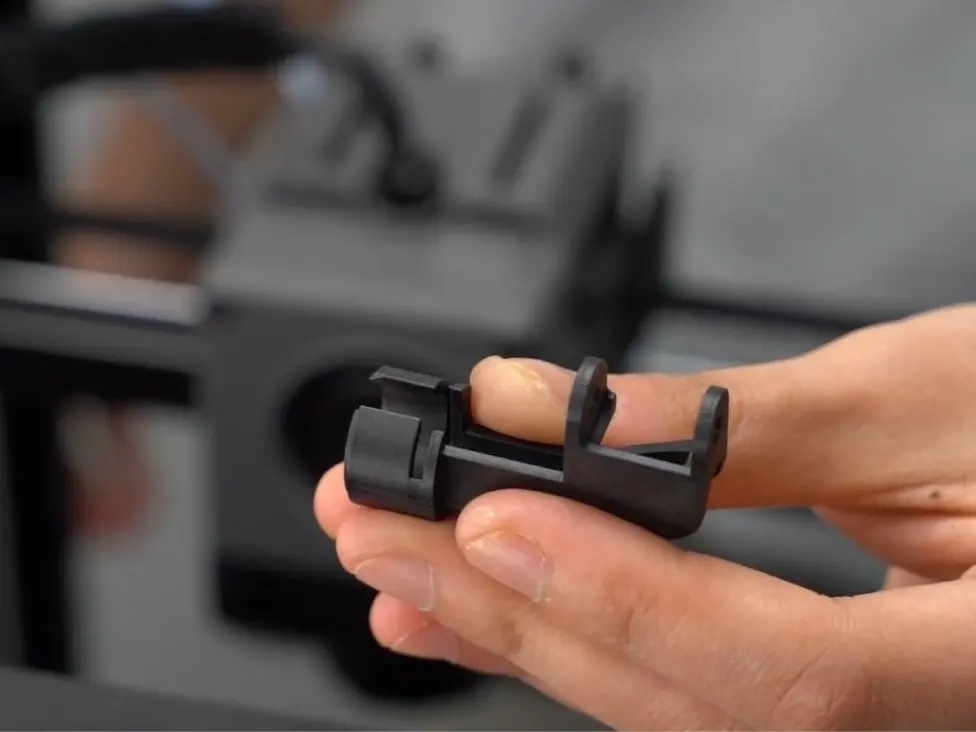

1. Monter et nyt kabelkæde-basebeslag.

På grund af variationer mellem produktionspartier af kabelkæde-baser har nogle enheder basen og beslaget integreret under produktionen. I sådanne tilfælde bruges en tang til at adskille beslaget fra basen, beslagdelen beholdes, og de ovennævnte trin følges til montering.

2. Indsæt USB-C-kablet og MC-TH-kablet i kabelkæden, og forbind derefter kabelkæden til basen.

Kontroller funktionen

Sørg for, at alle kabler og PTFE-slanger er sikkert fastgjort, og at kabelkæden ikke sidder løst.
