Udskift H2S hjælpe-køleblæser til emne

Hjælpe-køleblæser til emne

Hjælpe-køleblæseren til emnet er monteret i venstre side af printerkammeret og giver bedre køleforhold ved højhastighedsprint.

Klik på Hjælpe-køleblæser til emne H2-serien for at købe den.

Indhold i sættet

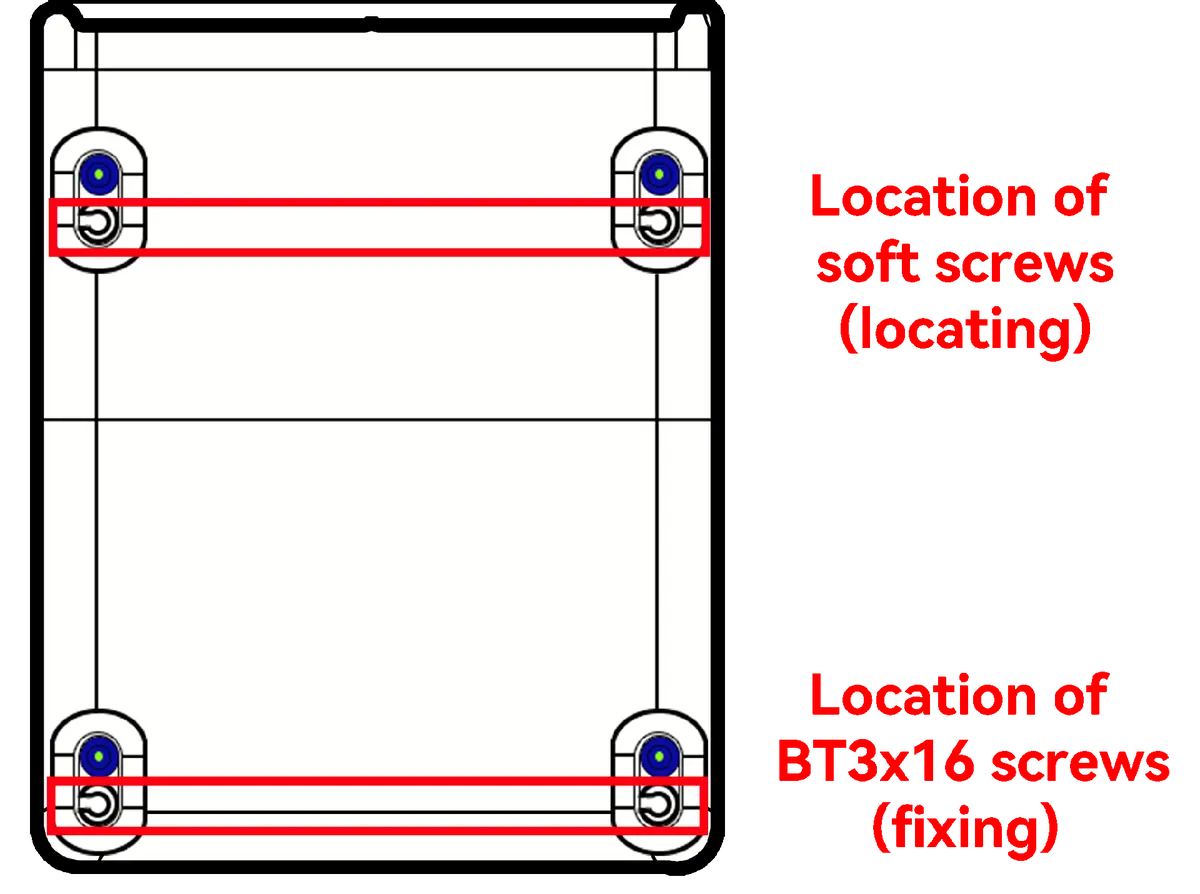

Reservedelene til hjælpe-køleblæseren omfatter følgende:

1. Hjælpe-køleblæser til emne × 1

2. Bløde skruer, bruges til at fastgøre de to skruehuller i øverste række på hjælpe-køleblæseren × 2

3. BT3x16 skruer, bruges til at fastlåse de to skruehuller i nederste række på hjælpe-køleblæseren × 2

Hvornår skal den udskiftes

• Beskadigede blæservinger eller defekt blæsermotor

• Blæser der piber

Nødvendigt værktøj

• Ny hjælpe-køleblæser til emne

• H2.0 unbrakobit

Det er afgørende at slukke for printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du blive nødt til at adskille dele, herunder hotend. Det blotter ledninger og elektriske komponenter, der kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.
Derfor er det afgørende at slukke for printeren og koble den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmonter hjælpe-køleblæseren

Trin 1. Sænk varmepladen

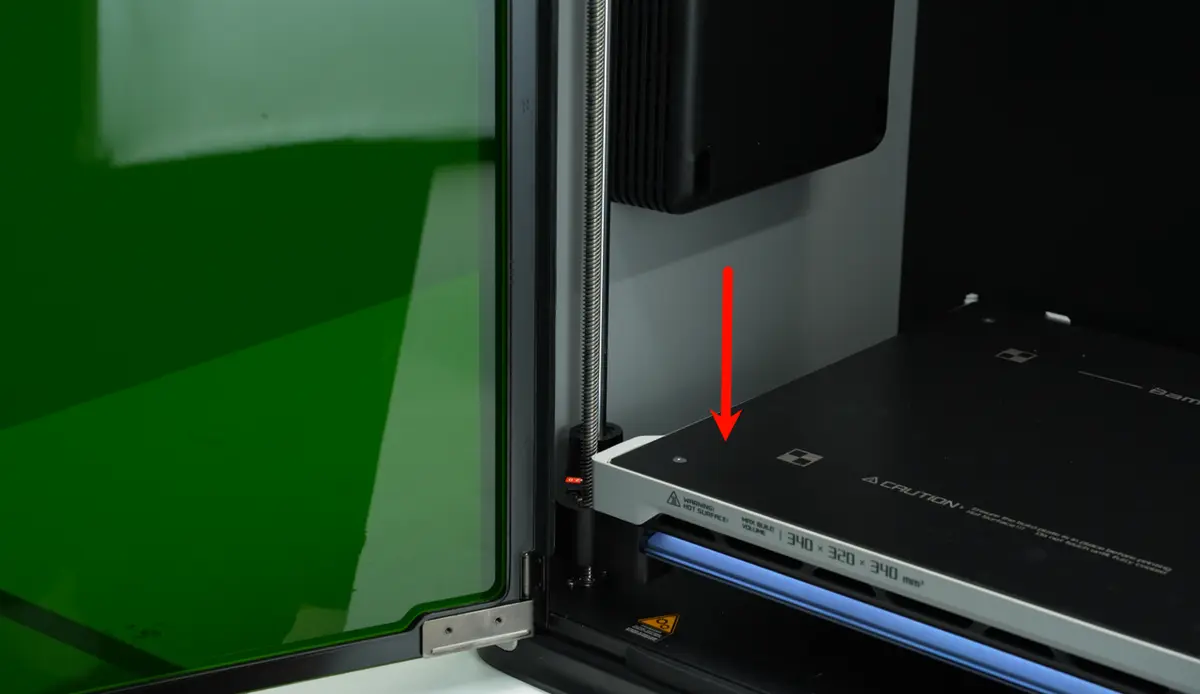

Styr varmepladen via skærmen, og sænk den helt til bunden af printeren.

Trin 2. Sluk og tag strømkablet ud

Sikkerhedsbemærkning: Før al adskillelse eller samling skal du altid afbryde strømmen for at forhindre elektrisk stød eller utilsigtet drift.

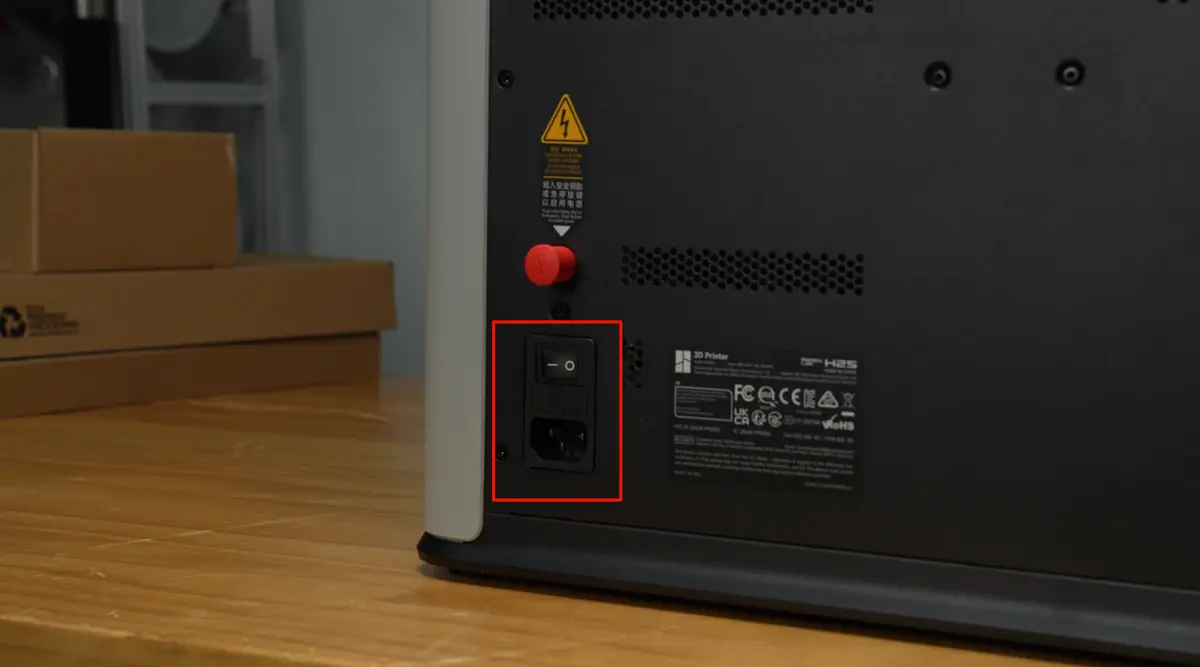

Sluk på printerens afbryderkontakt, og tag strømkablet ud.

Trin 3. Afmonter bagpanelet

Fjern 11 selvskærende pladeskruer (ST3×6) og 12 selvskærende plastskruer (BT3×8).

Det anbefales kraftigt at gøre to små beholdere klar på forhånd, så du kan adskille de to skruetyper og undgå at blande dem sammen.

1. Brug en H2.0 unbrakobit til at fjerne de 11 × ST3×6 (røde cirkler på billedet nedenfor).

2. Brug en H2.0 unbrakobit til at fjerne de 12 × BT3×8 (grønne rektangler på billedet nedenfor).

3. Den gule markering viser fastgørelsesskruerne til den eksterne spole (M3×12).

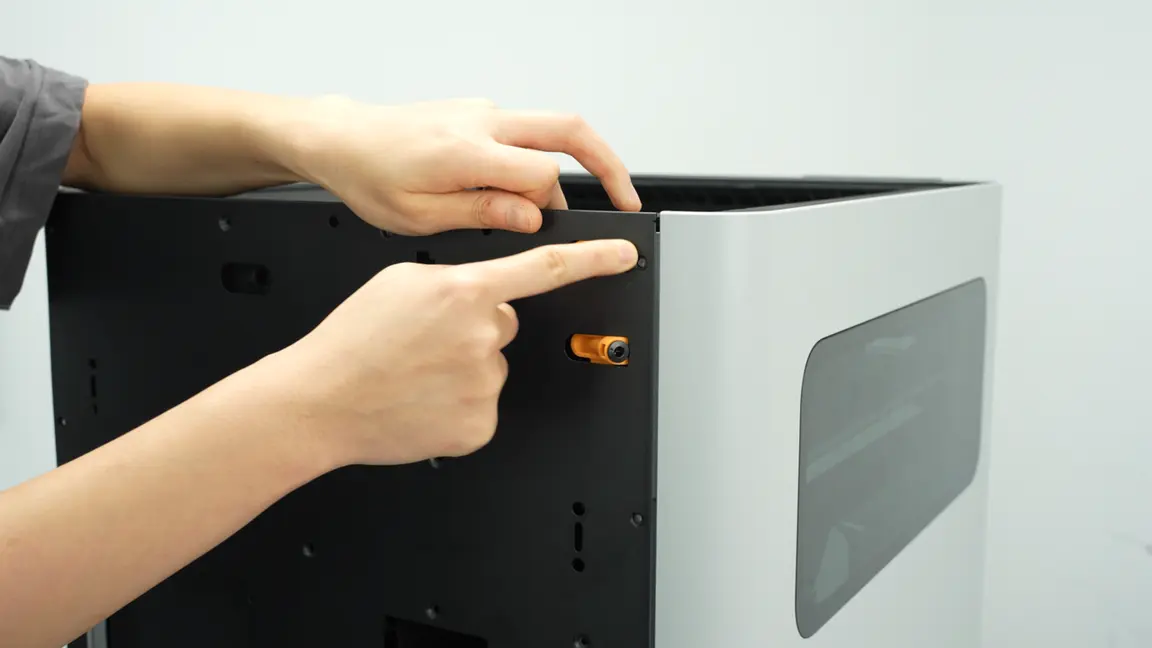

4. Tryk på lynkoblingen for at fjerne forhindringen, vip derefter bagpanelet lidt bagud, og løft det ud.

Du finder detaljerede instruktioner i Udskift bagpanel til H2-serien .

Trin 4. Afmonter fordøren

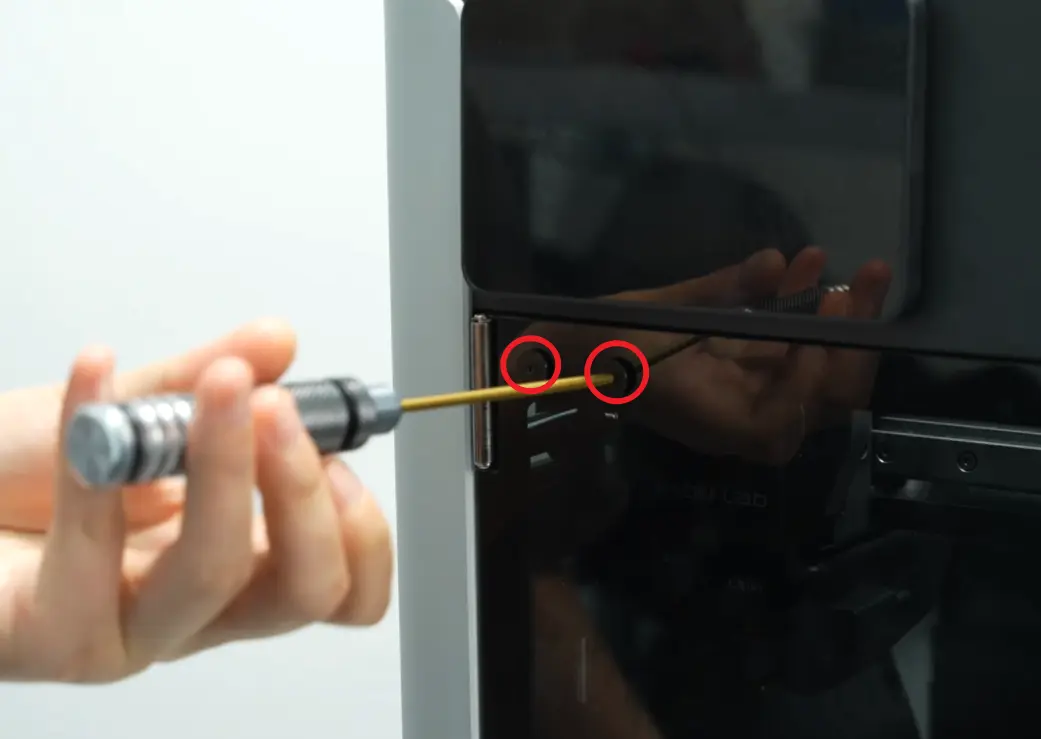

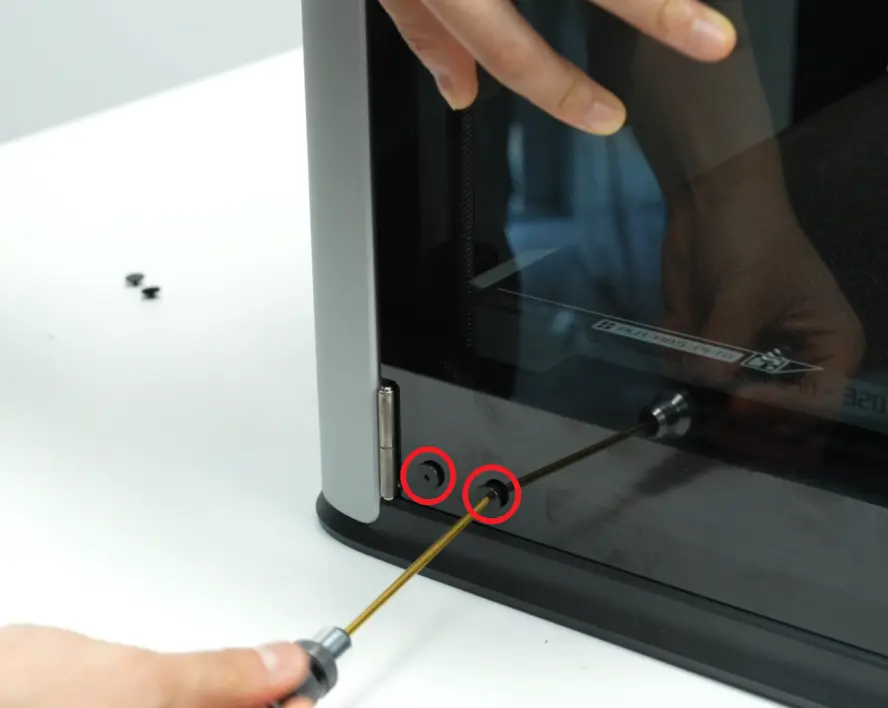

Brug en H2.0 unbrakobit til at fjerne de fire dørskruer (M3×3, 10 mm møtrikdiameter), to foroven og to forneden. Støt glasset med den ene hånd, og løft døren væk.

Hold godt fast i fordøren, så den ikke falder ned.

Trin 5. Afmonter hjælpe-køleblæseren

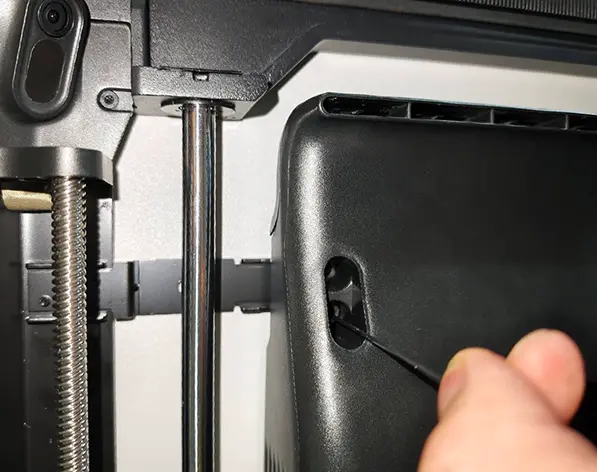

1. Brug en H2.0 unbrakobit til at fjerne de to nederste fastgørelsesskruer (BT3×16) på hjælpe-køleblæseren.

Bemærk: På H2S sidder alle blæserens fastgørelsesskruer i de nederste huller.

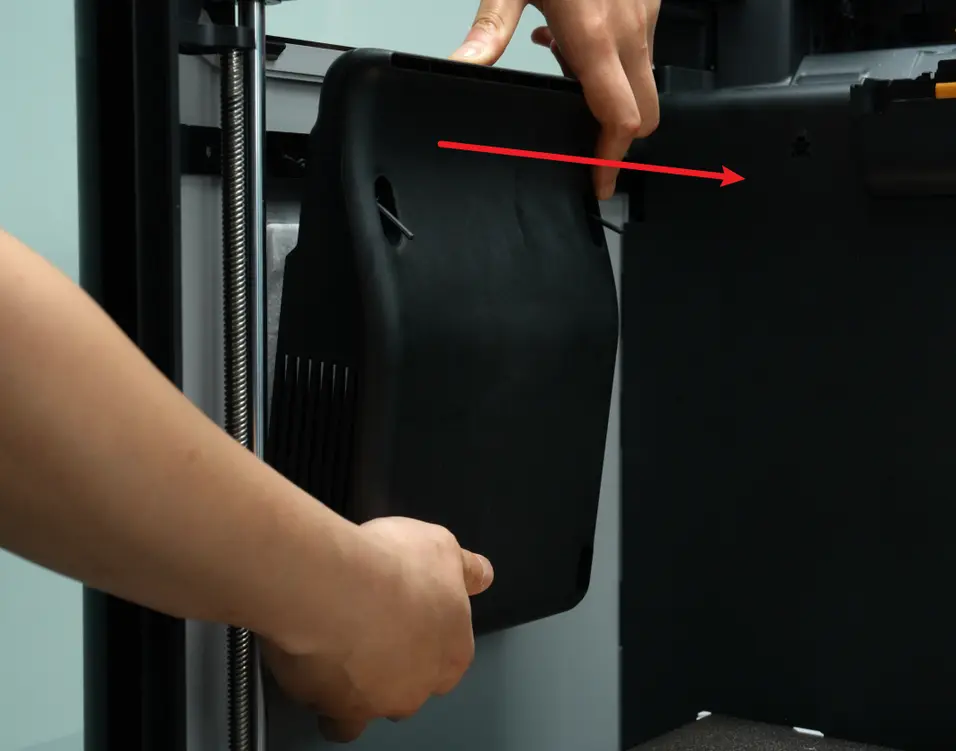

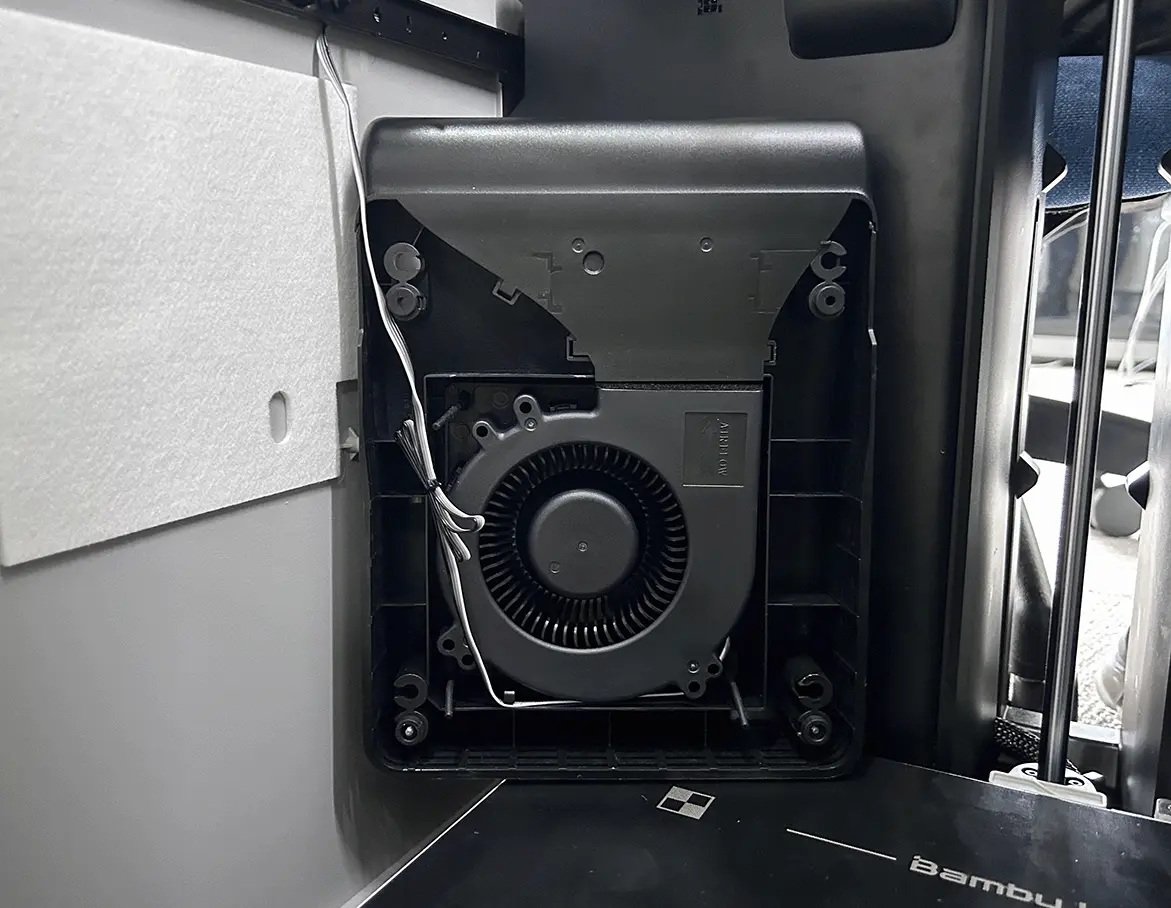

2. De to skruer over blæseren er bløde skruer (til positionering). Når du har fjernet de to nederste fastgørelsesskruer, skal du støtte selve blæseren med den ene hånd og derefter trække blæserenheden ud. Når den er fjernet, kan du lægge blæseren på varmepladen.

Trin 6. Fjern fastgørelsesskruerne til venstre sidepanel

1. Brug en H2.0 unbrakobit, og fjern først to BT3×8 skruer, der holder den øverste ramme, og fjern derefter én BT3×8 skrue, der holder tværbjælken.

Bemærk: Dækslet til AP-printet har forborede adgangshuller, så du behøver ikke fjerne AP-dækslet for at tage de to skruer i den øverste ramme ud. På billederne nedenfor er AP-dækslet kun fjernet for demonstrationens skyld.

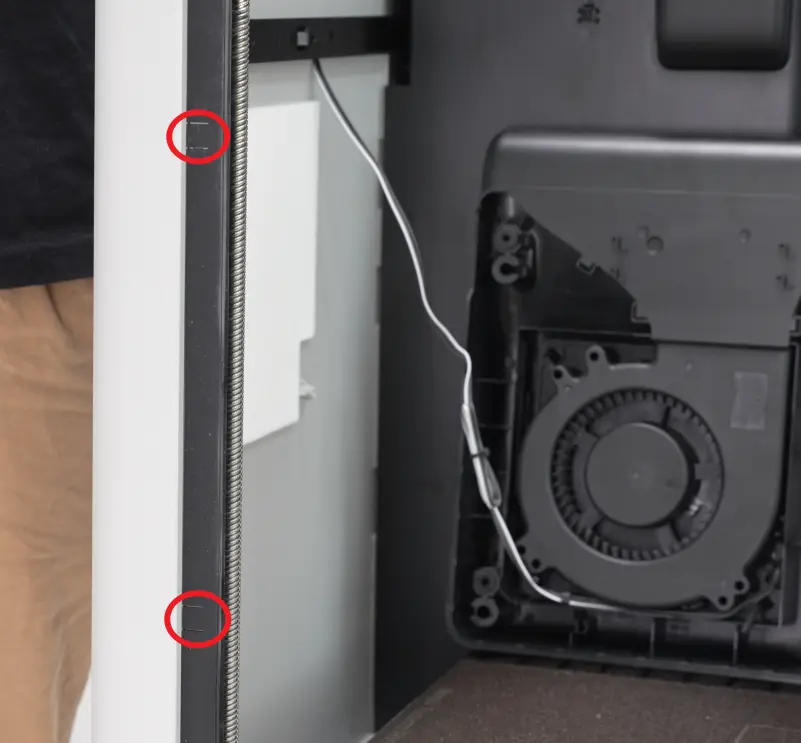

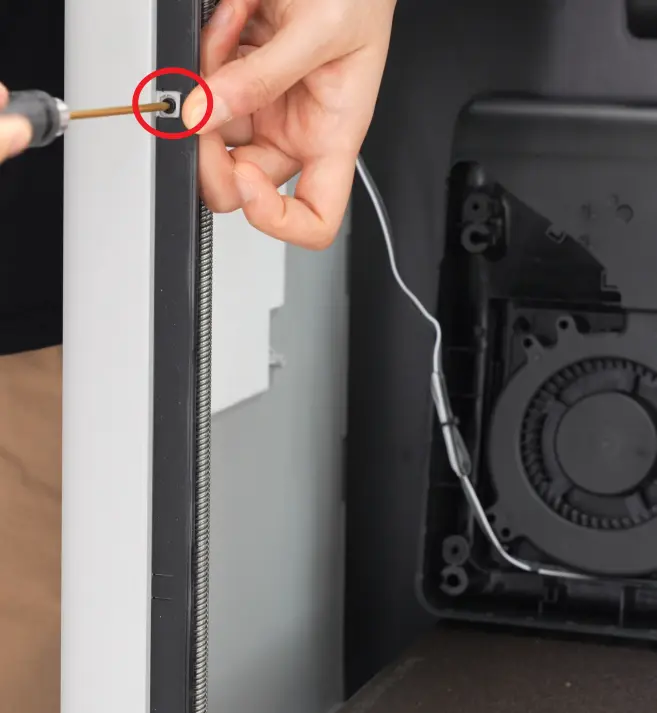

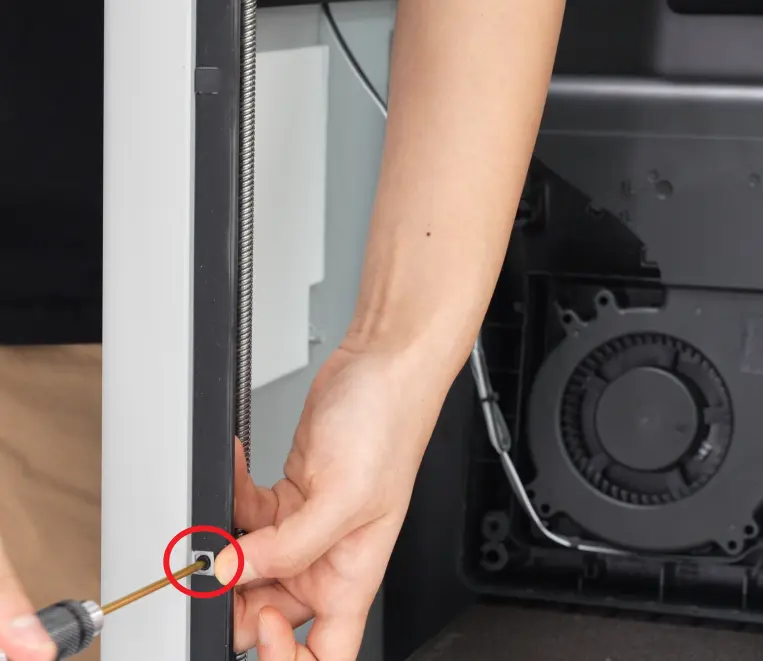

2. Fjern de to M3×3 skruer på den lodrette søjle. Disse skruer sidder bag silikonelisten. Vip forsigtigt listen op ved udskæringen, så skruerne bliver synlige.

Trin 7. Afmonter venstre sidepanel

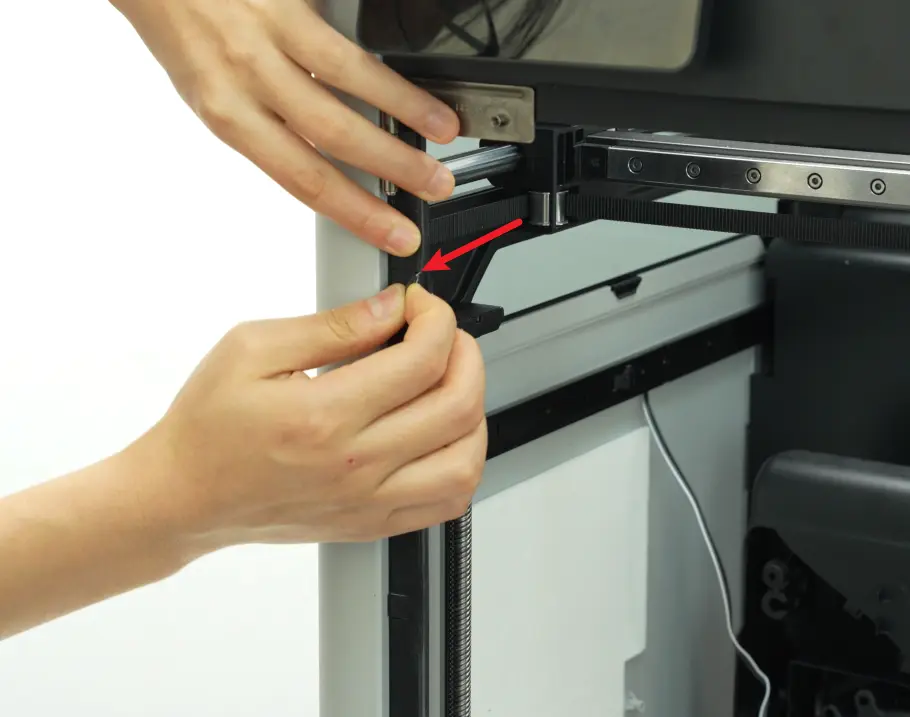

1. Ud over skruer er venstre sidepanel også fastgjort til printeren med klipslåse. Før du åbner venstre sidepanel, skal du rive silikonen af venstre sidepanel.

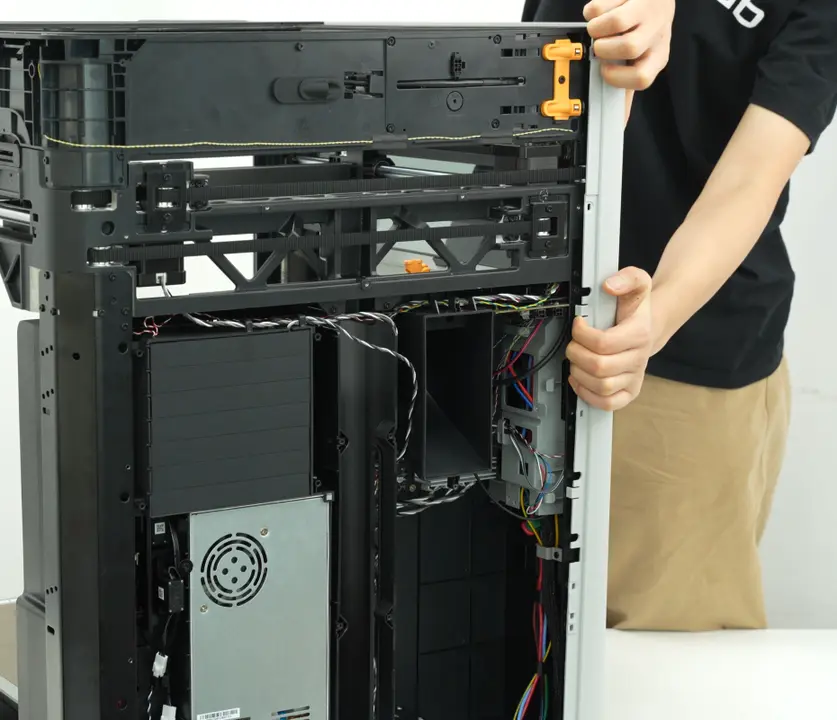

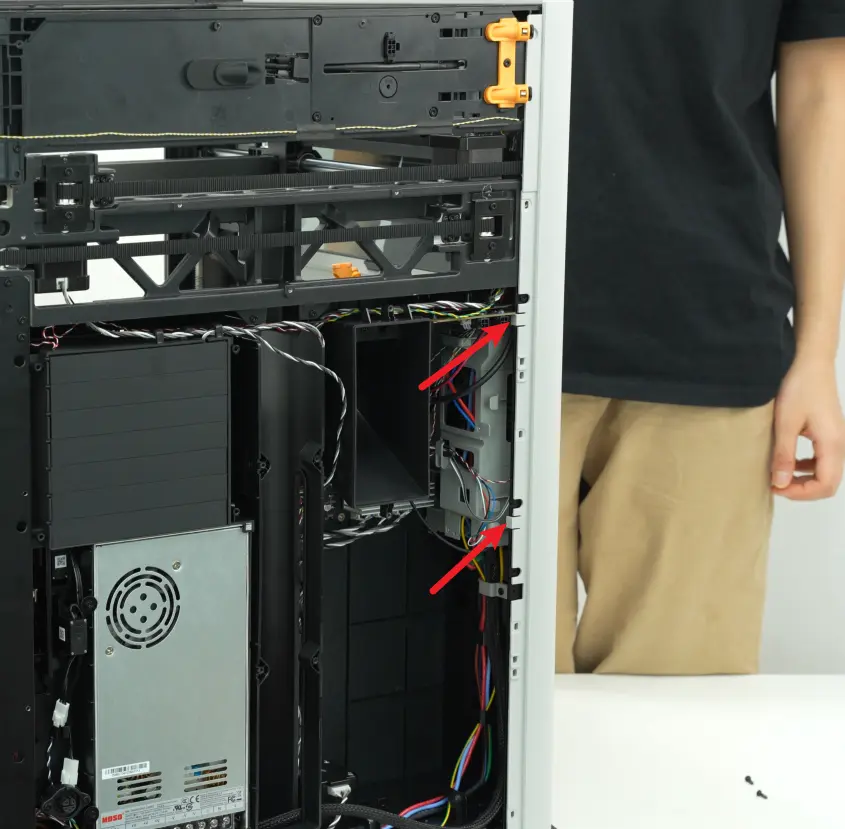

2. Frigør klipslåsen bag på printeren fra maskinens bagside:

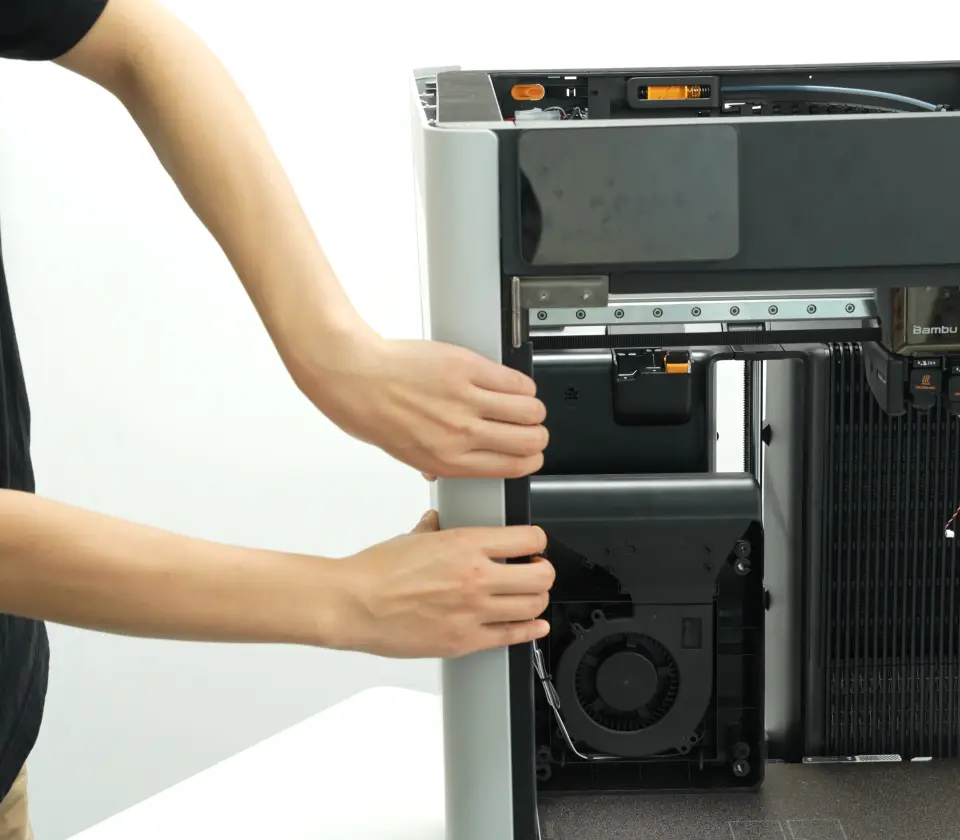

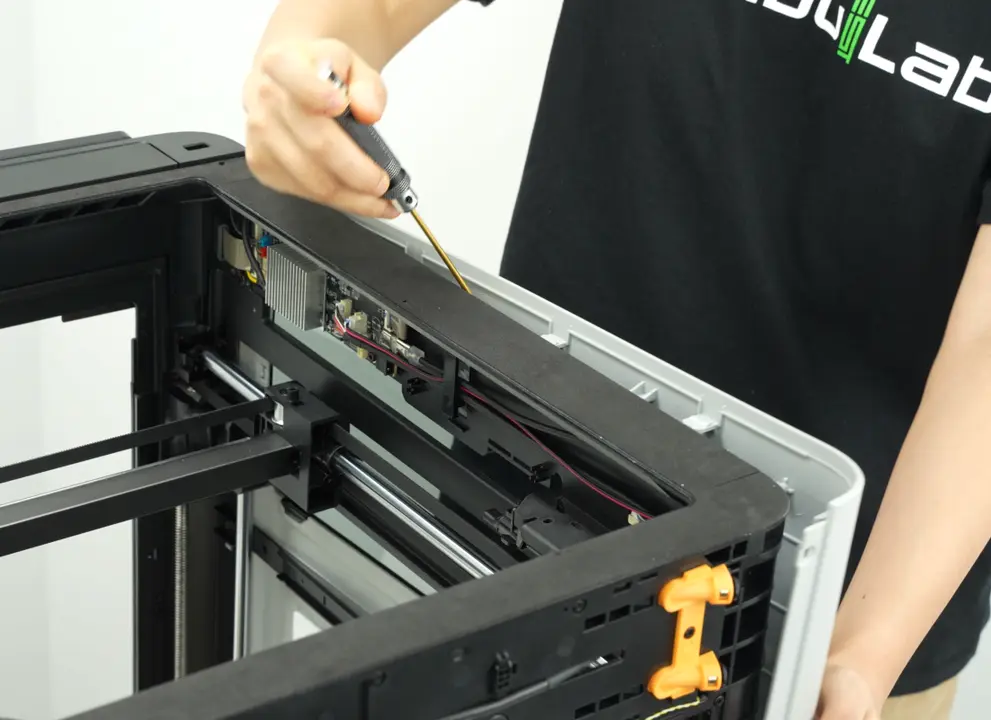

3. Brug derefter en unbrakobit til forsigtigt at vippe tapperne løs fra topkanten, og åbn langsomt panelet fra forsiden. Træk tapen af venstre sidepanel, og fjern panelet:

4. Vær opmærksom på, at der sidder en rund silikoneprop i skruehullet bag hjælpe-køleblæseren. Pas på ikke at tabe den, når du fjerner sidepanelet.

Trin 8. Afmonter hjælpe-køleblæseren

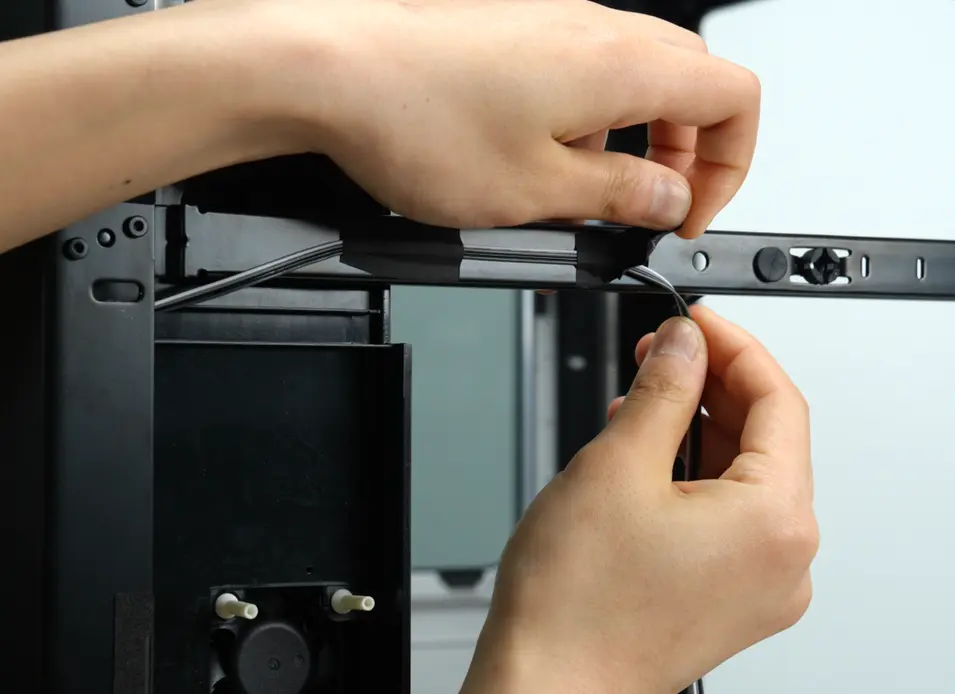

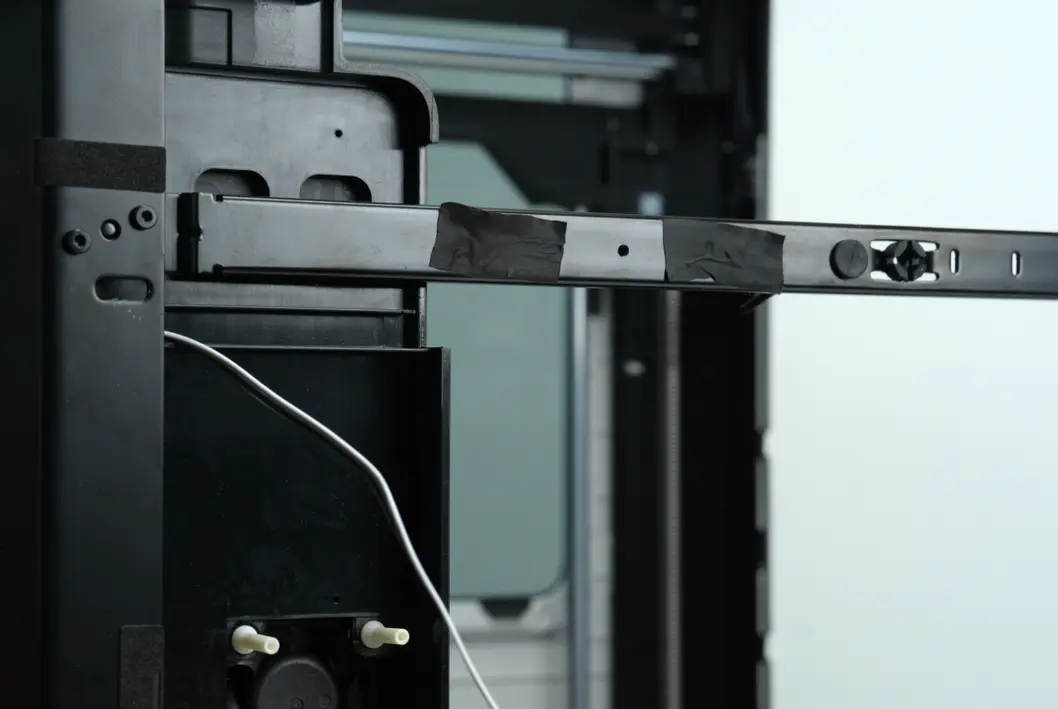

1. Fjern tapen, der dækker kablet til hjælpe-køleblæseren, løsn kablet, og sæt derefter tapen på bjælken, så du kan bruge den til at fastgøre kablet igen senere.

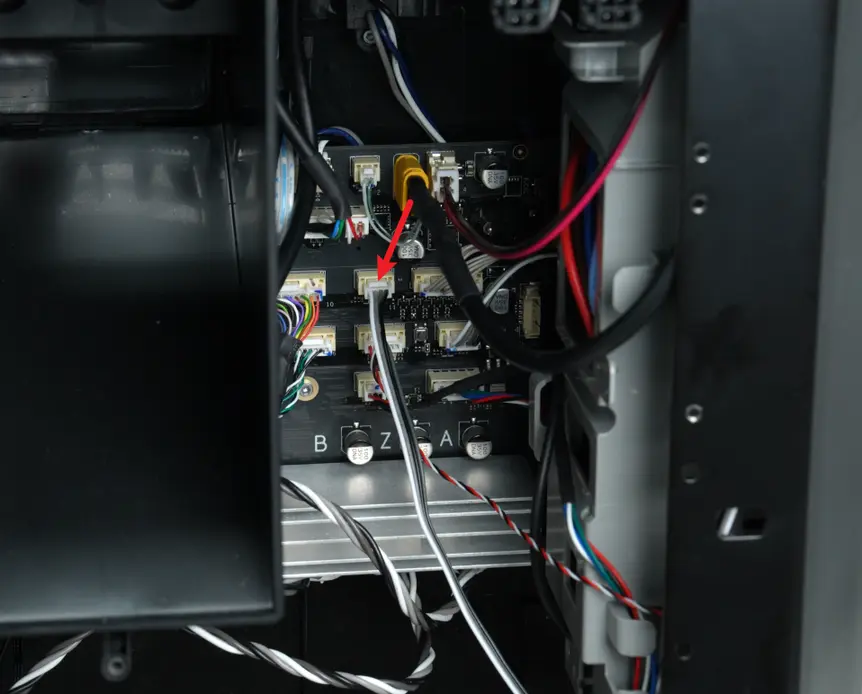

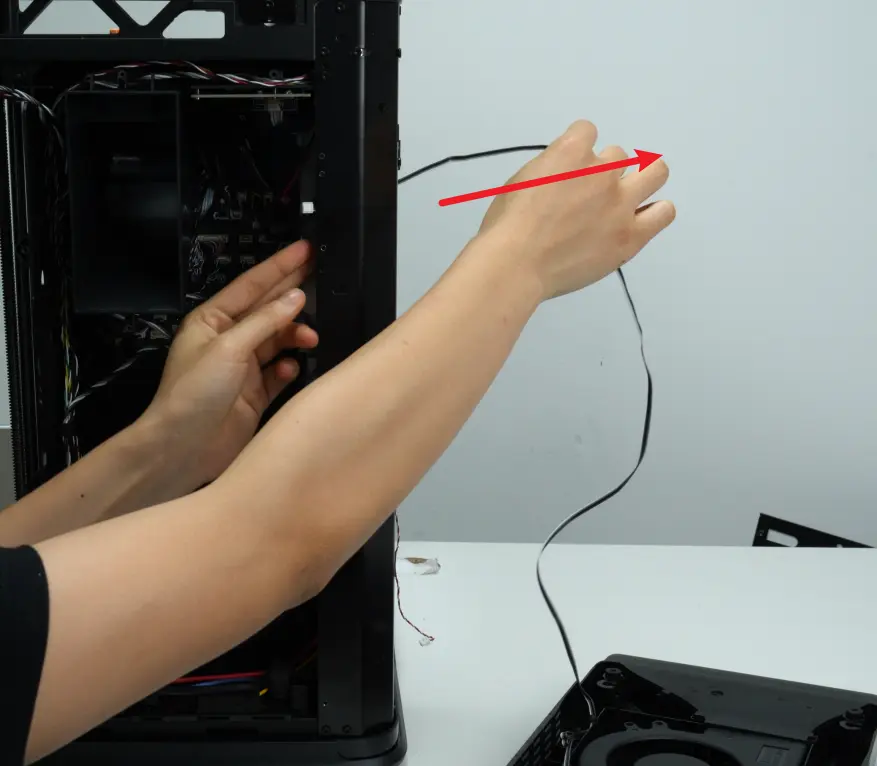

2. Tryk på klipslåsen på kabelstikket til hjælpe-køleblæseren (vist med den røde pil på figuren nedenfor), frakobl kablet fra MC-printet, og træk kablet ud gennem mellemrummet mellem den venstre inderbeklædning og søjlen.

Trin 9. Fjern de bløde skruer på hjælpe-køleblæseren (valgfrit)

Hvis dine bløde skruer ikke er beskadigede eller er lange nok til at gå gennem hjælpe-køleblæseren, kan du springe dette trin over og behøver ikke udskifte de bløde skruer.

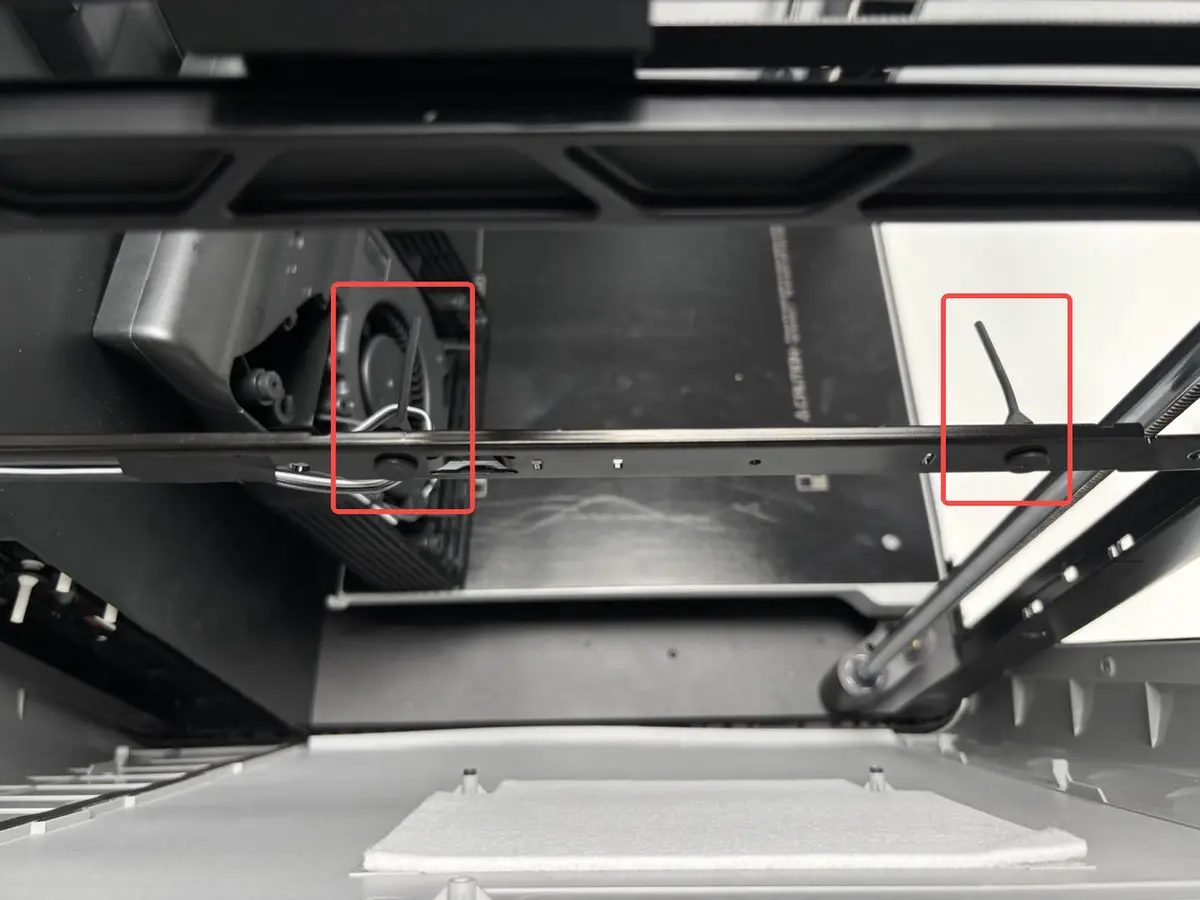

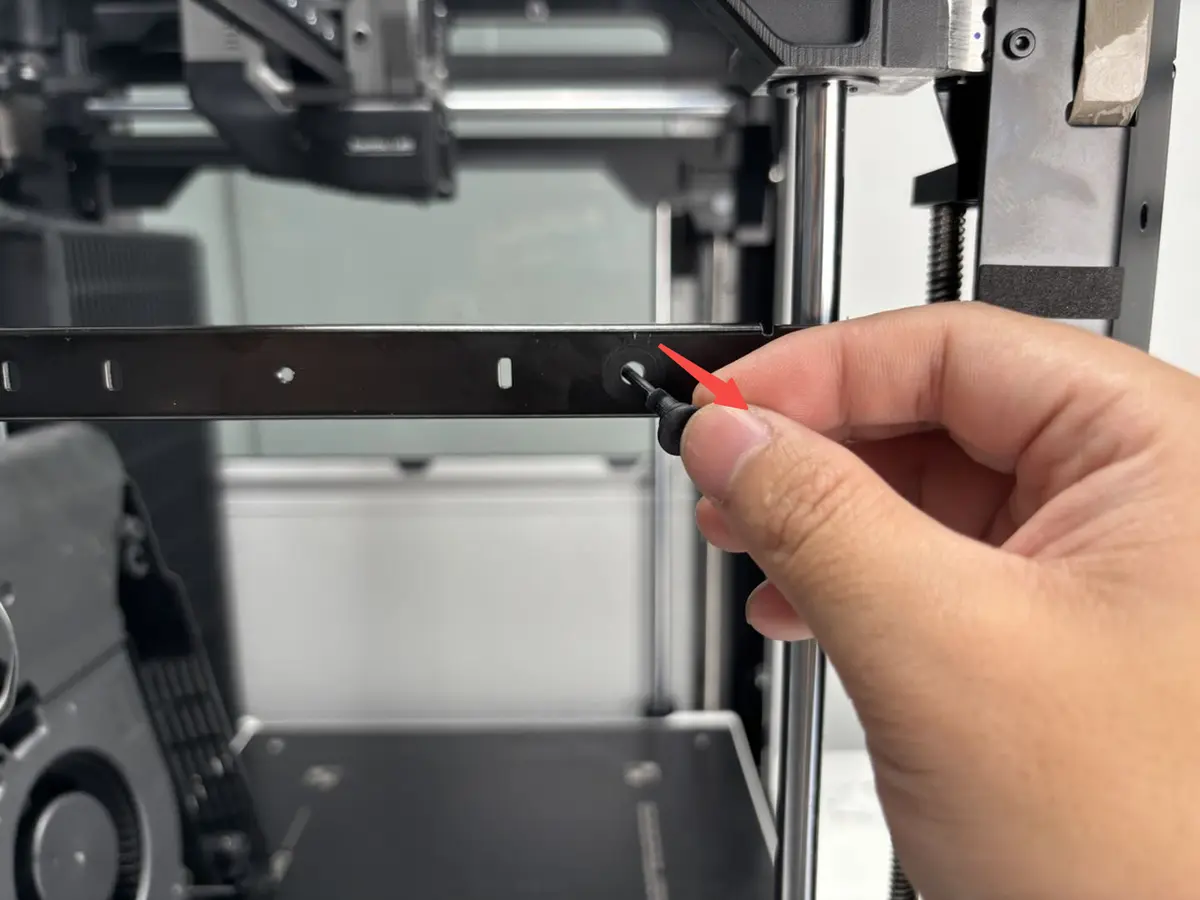

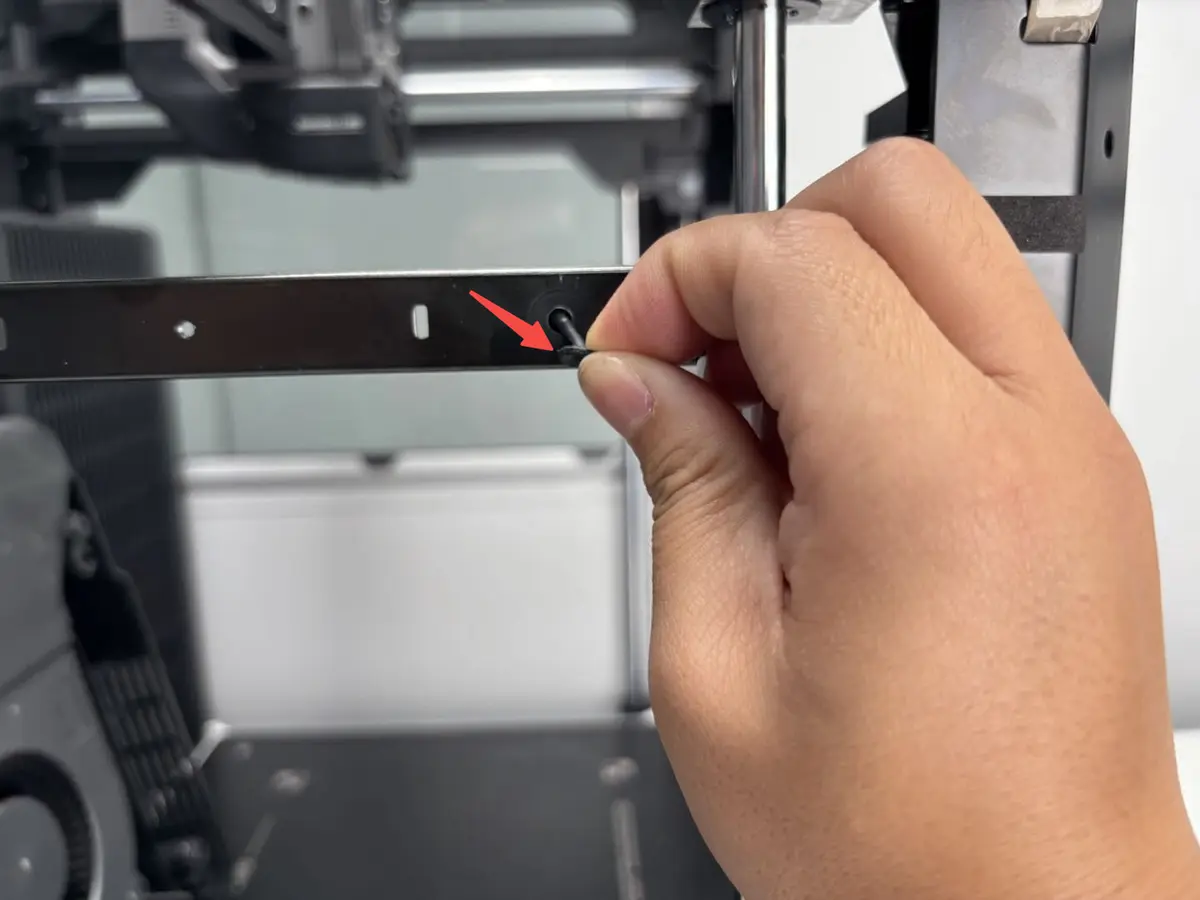

Du kan fjerne de to bløde skruer fra printerbjælken ved at trække i dem fra ydersiden.

Monter hjælpe-køleblæseren

Trin 1. Monter de bløde skruer på hjælpe-køleblæseren (valgfrit)

Hvis dine bløde skruer ikke er beskadigede eller er lange nok til at gå gennem hjælpe-køleblæseren, kan du springe dette trin over og behøver ikke udskifte de bløde skruer.

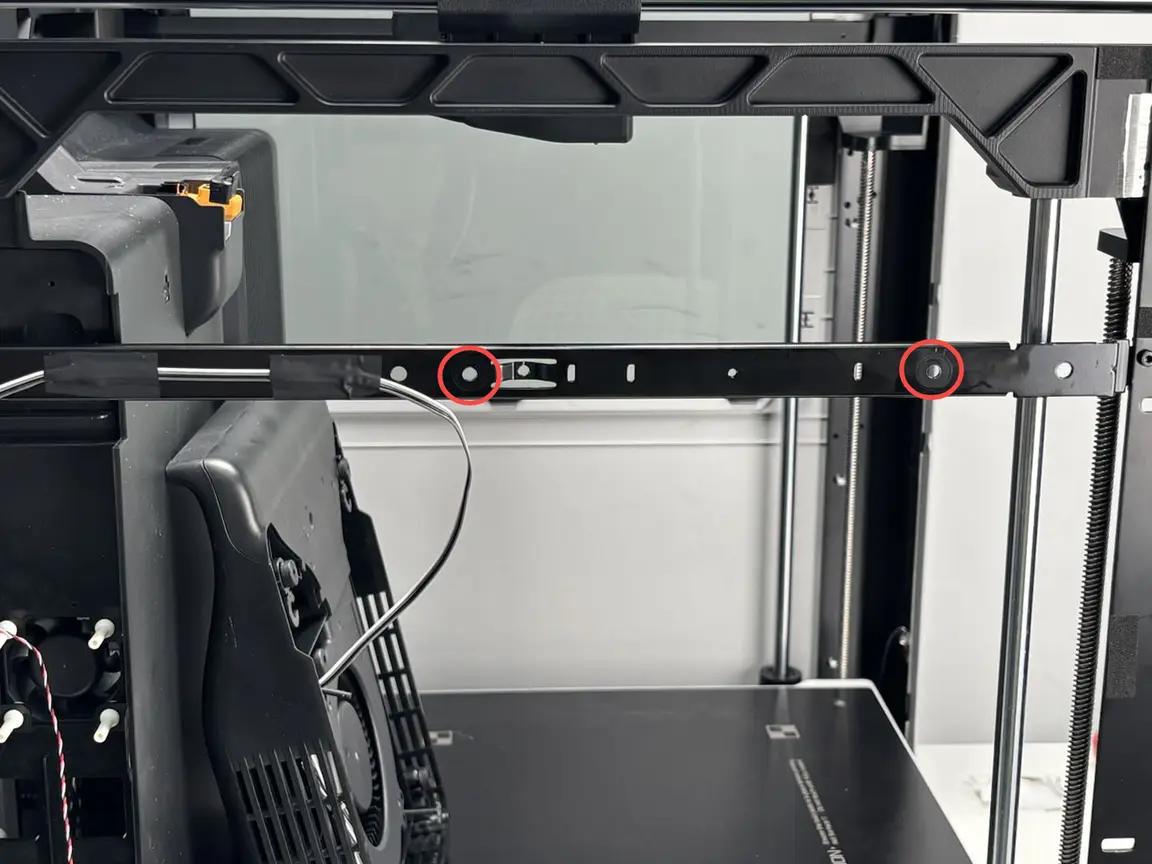

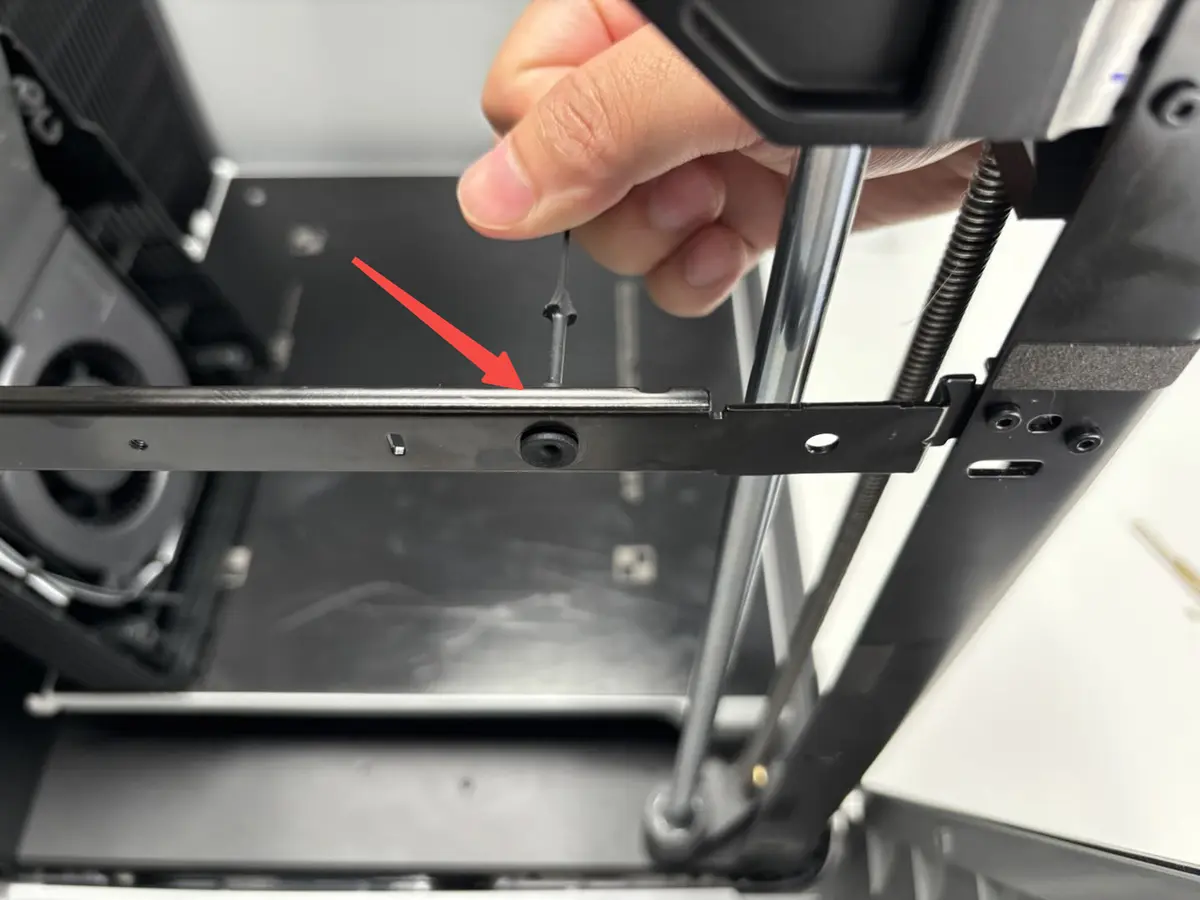

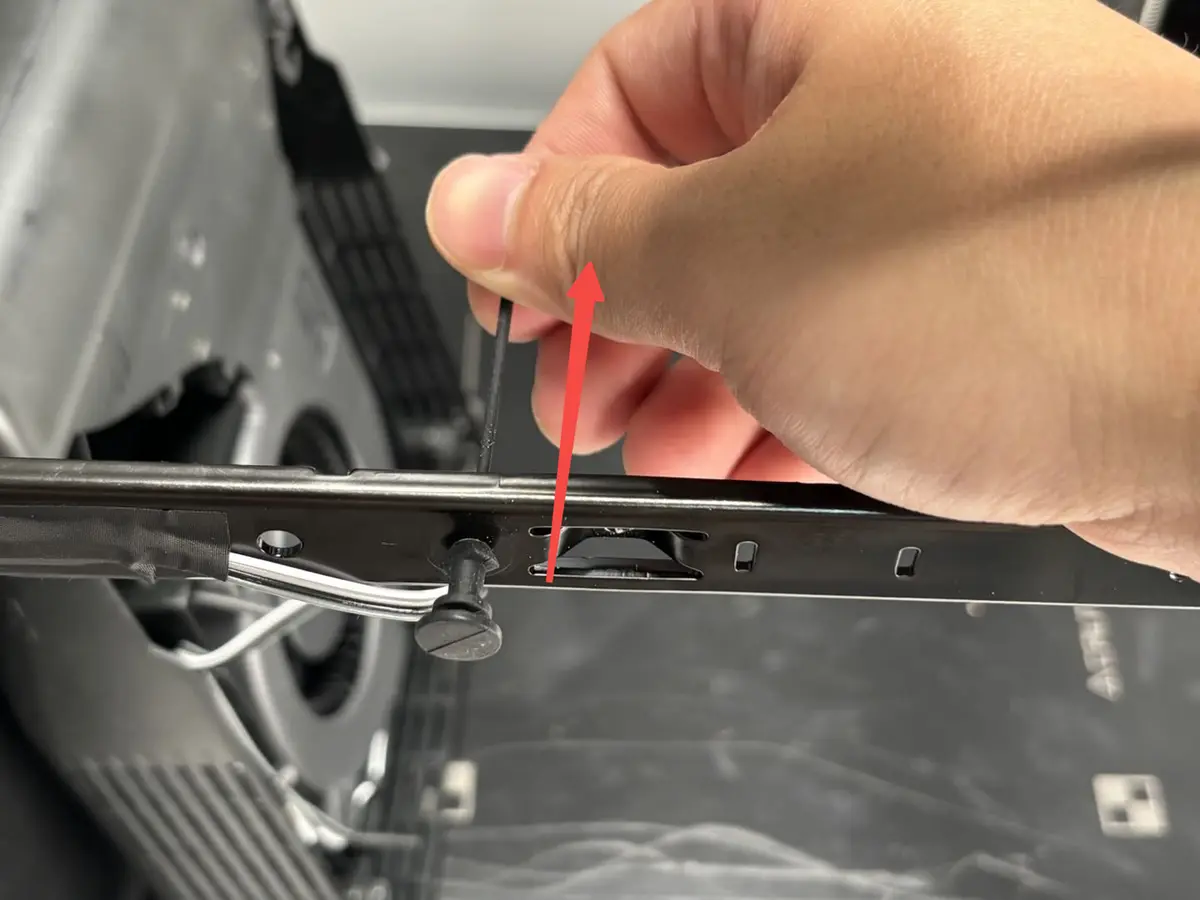

Før den bløde skrue gennem det lille hul i bjælken, og træk i den bløde skrue, indtil den klikker fast i bjælken.

Bemærk: Træk langsomt for at undgå at beskadige de bløde silikoneskruer.

Trin 2. Tilslut blæserkablet

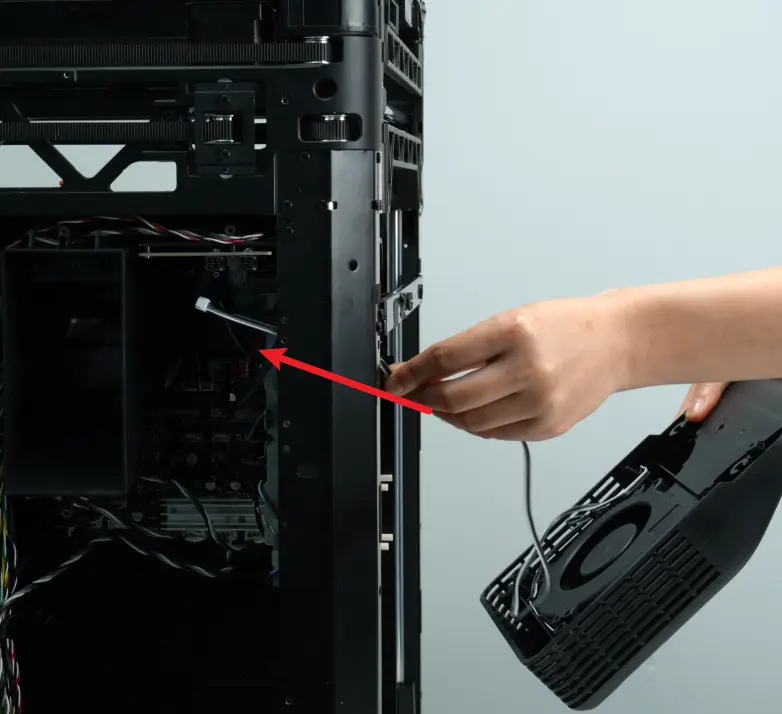

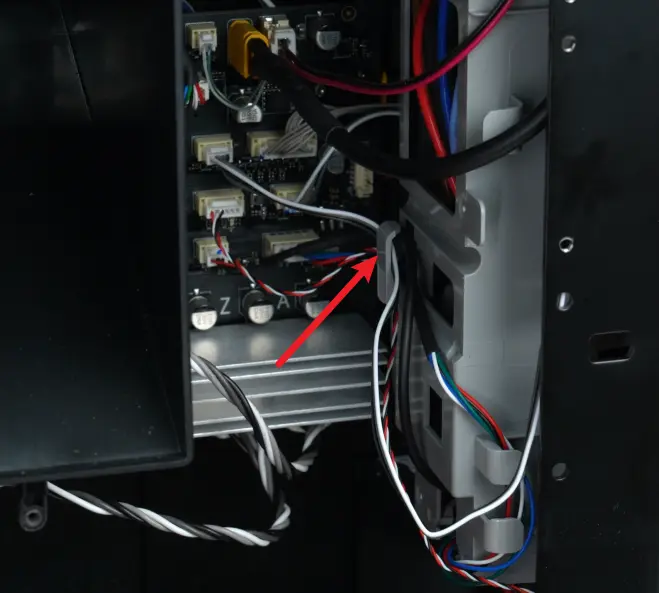

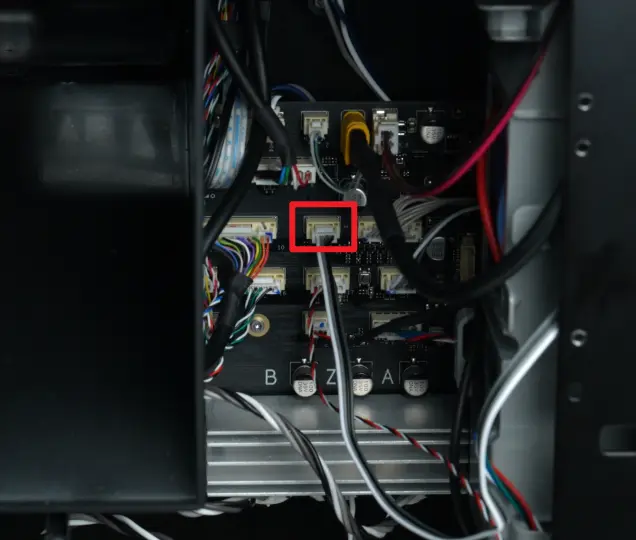

1. Før stikket på den nye hjælpe-køleblæser gennem mellemrummet mellem sidepanelet og inderbeklædningen, tilslut det til MC-printet, og klips til sidst hall-sensorstikkene (rødt, hvidt og sort) på venstre sidepanel og stikket til hjælpe-køleblæseren fast i kabelklemmen på dækslet til AC-printet;

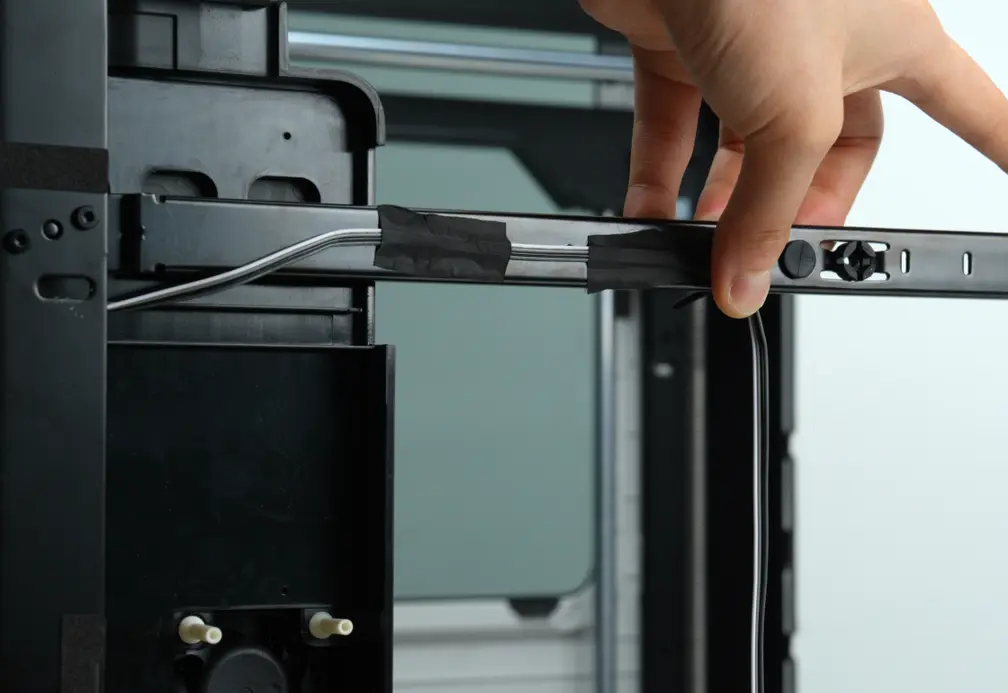

2. Brug tape til at fastgøre kablet til bjælken.

Bemærk: Du kan bruge den gamle tape til at fastgøre det.

Trin 3. Fastgør klipslåsene på venstre sidepanel

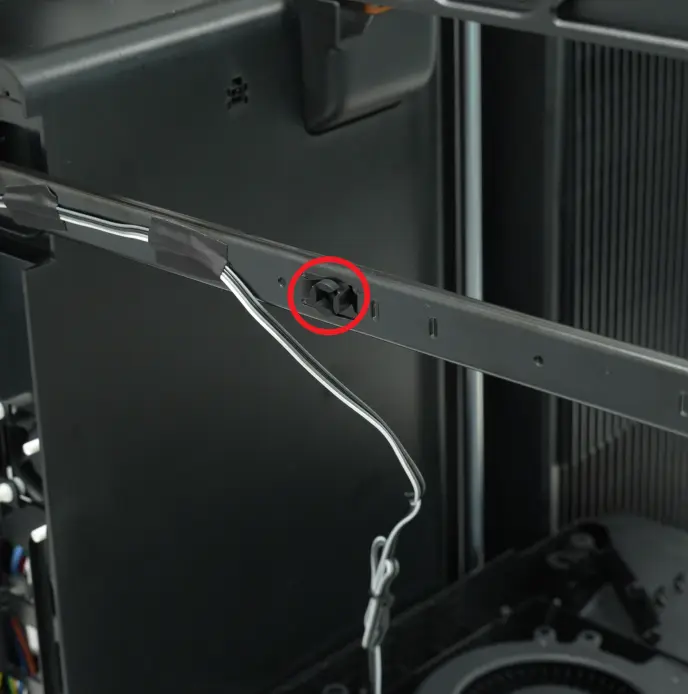

1. Inden montering skal du tjekke, om silikoneproppen ved bjælkens skruehul sidder korrekt. Hvis ikke, så tjek, om den er blevet siddende på printerens venstre bjælke;

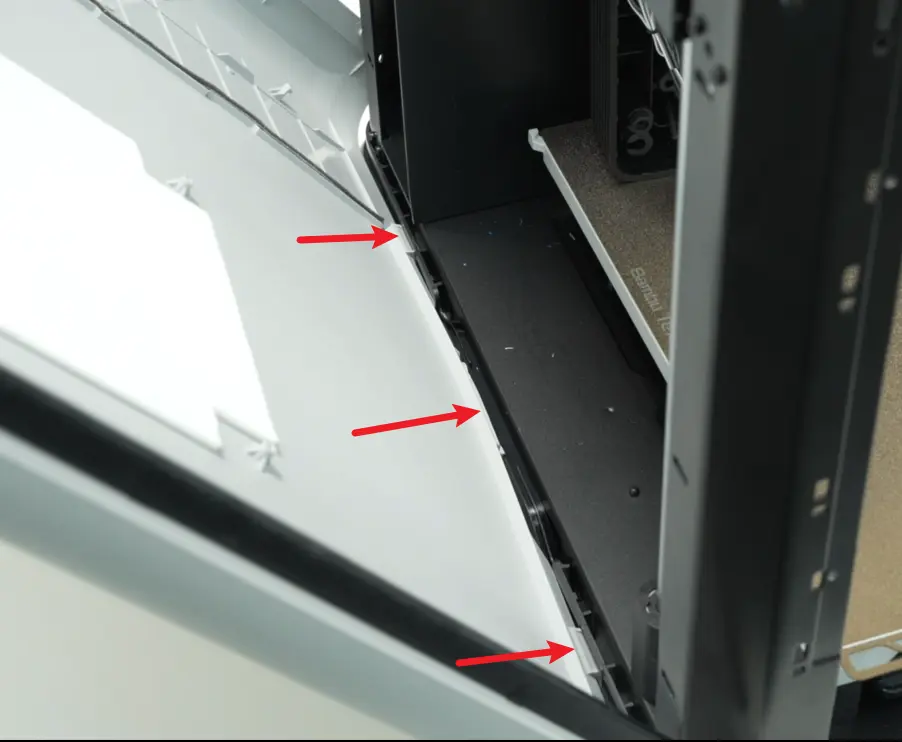

2. Ret de to store stifter i bunden af venstre sidepanel ind efter de tilsvarende små huller i bunden af printeren, og sæt dem i, tilslut derefter hall-sensoren på venstre sidepanel til hall-stikket, og sæt tapen, der holder hall-stikket, fast på sidepanelet igen;

Det anbefales at trykke klipslåsen bag på printeren ind først, da disse klips ikke har faste tapper og derfor er lettere at trykke ind.

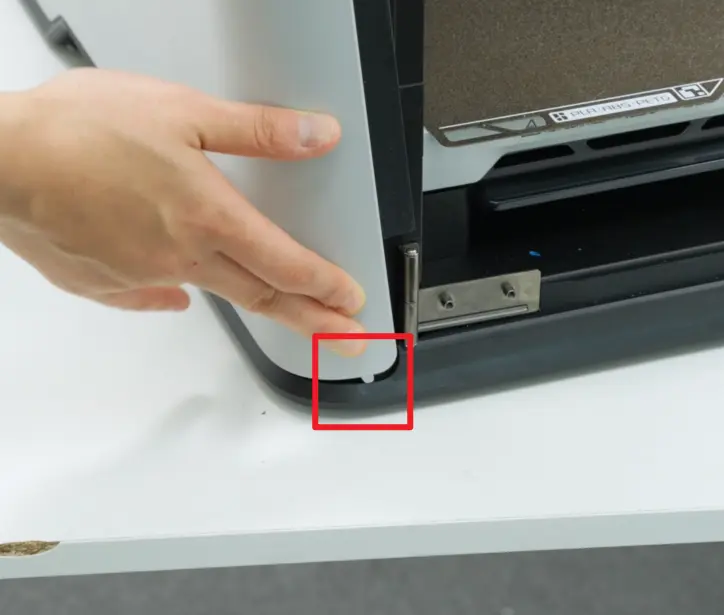

3. Skub venstre sidepanel langsomt opad, hold fast i håndtaget, sæt håndtagets klipslås ind i bunden af printeren, og sæt derefter de to små klipslåse nær fordøren og bagsiden ind i de tilsvarende små huller i bunden af printeren;

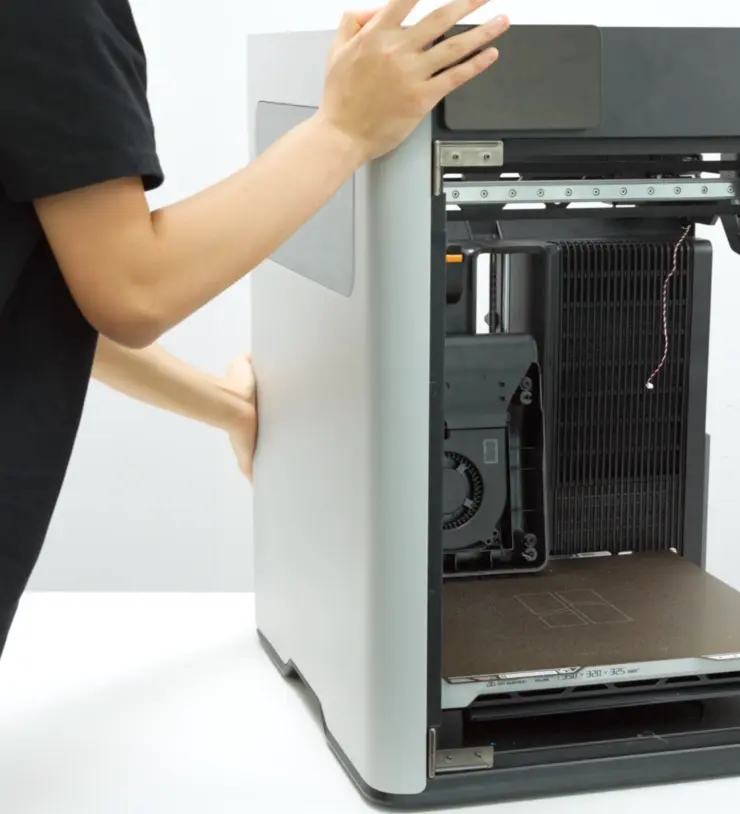

4. Når du har monteret bunden af venstre sidepanel, skal du tjekke, om alle klipslåsene i bunden sidder korrekt og ikke står løse. Skub derefter højre sidepanel indad, og fastgør alle klipslåsene korrekt.

Trin 4. Spænd skruerne på venstre sidepanel

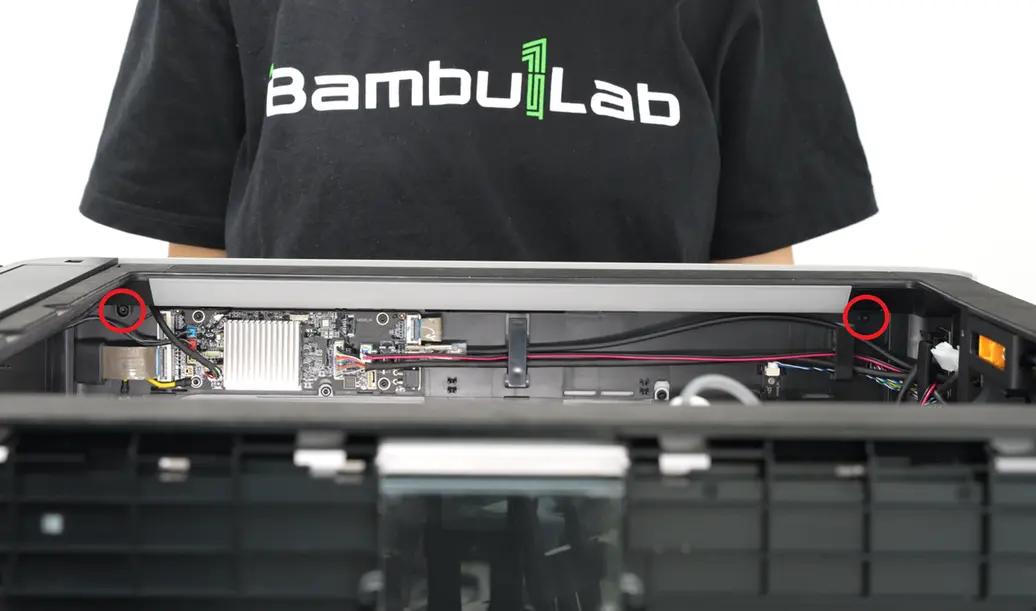

1. Brug en H2.0 unbrakobit til at spænde de to inderste skruer på venstre sidepanel (BT3×8), og brug derefter H2.0 unbrakobitten til at spænde én skrue på tværbjælken (BT3×8).

2. Vip slidsen på silikonelisten op, og brug en H2.0 unbrakobit til at spænde de to monteringsskruer (ST3×3).

Hvis slidsen er svær at åbne, kan du forsigtigt vippe den op med unbrakobitten.

Trin 5. Monter hjælpe-køleblæseren

Metode 1:

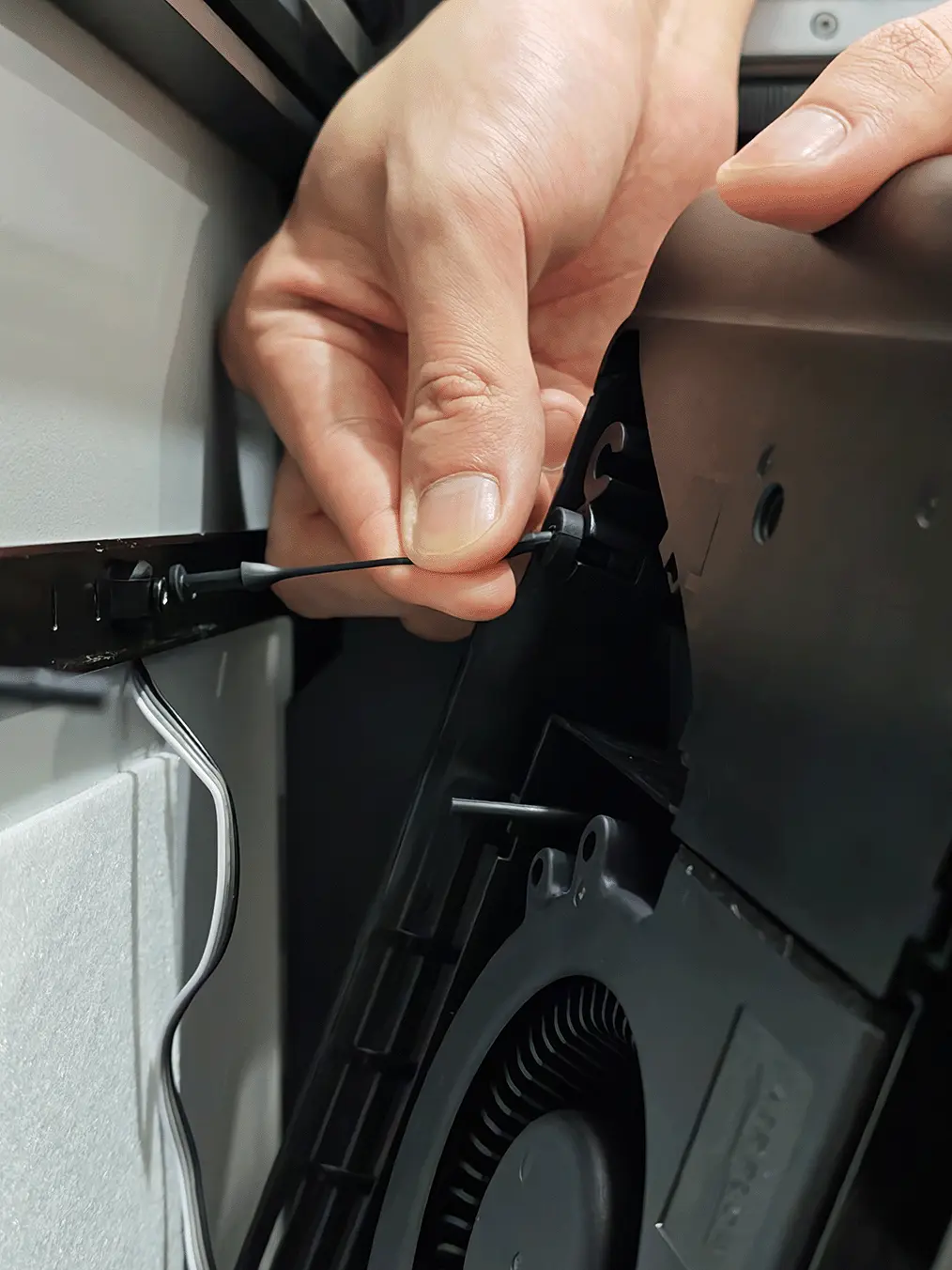

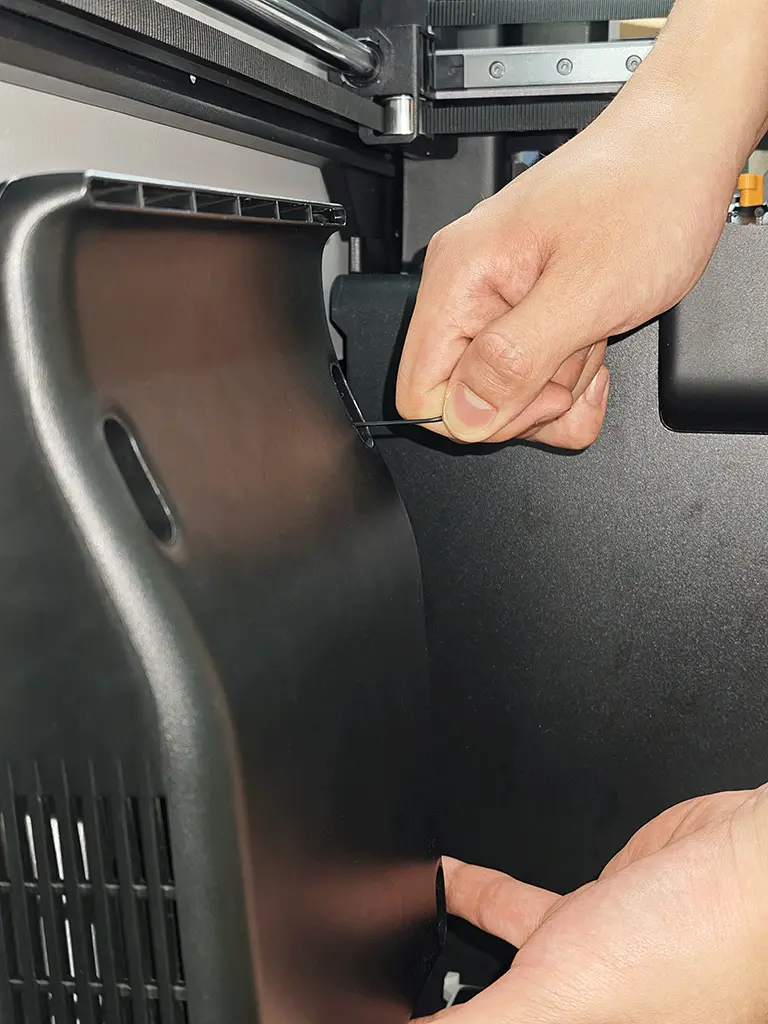

1. Før den bløde skrue gennem det inderste lille hul på blæseren, og træk derefter i den bløde skrue for at fastgøre toppen af blæseren. Når indersiden er fastgjort, monteres den yderste bløde skrue.

Bemærk: Du skal høre et “klik”, når den bløde skrue sidder helt på plads.

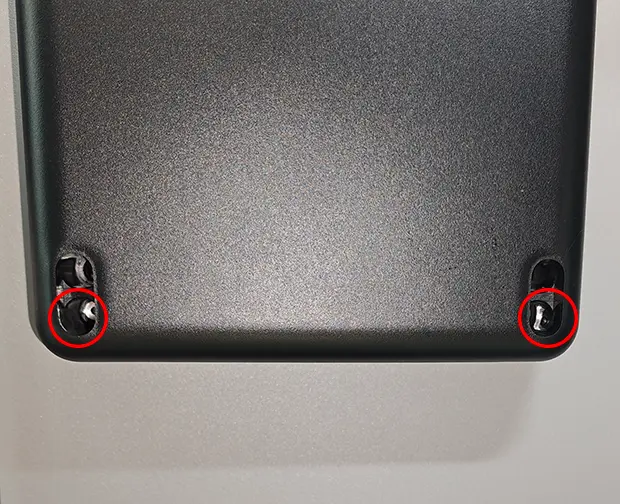

2. Brug en H2.0 unbrakobit til at spænde de to nederste monteringsskruer.

Bemærk: På H2S sidder alle blæserens fastgørelsesskruer i de små nederste huller.

Metode 2:

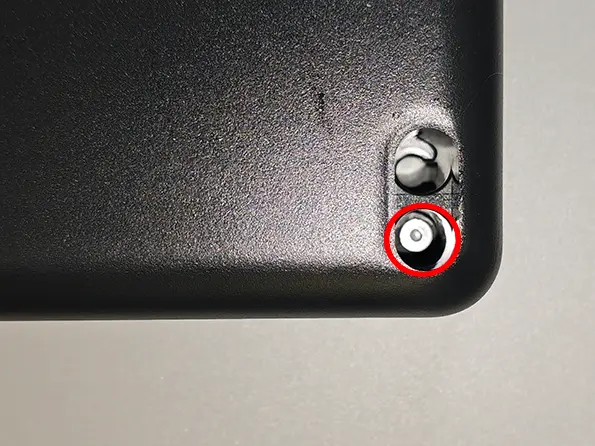

1. Ret hjælpe-køleblæseren ind efter skruehullerne på venstre panel, og brug derefter en H2.0 unbrakonøgle til at spænde de to nederste fastgørelsesskruer (BT3x16);

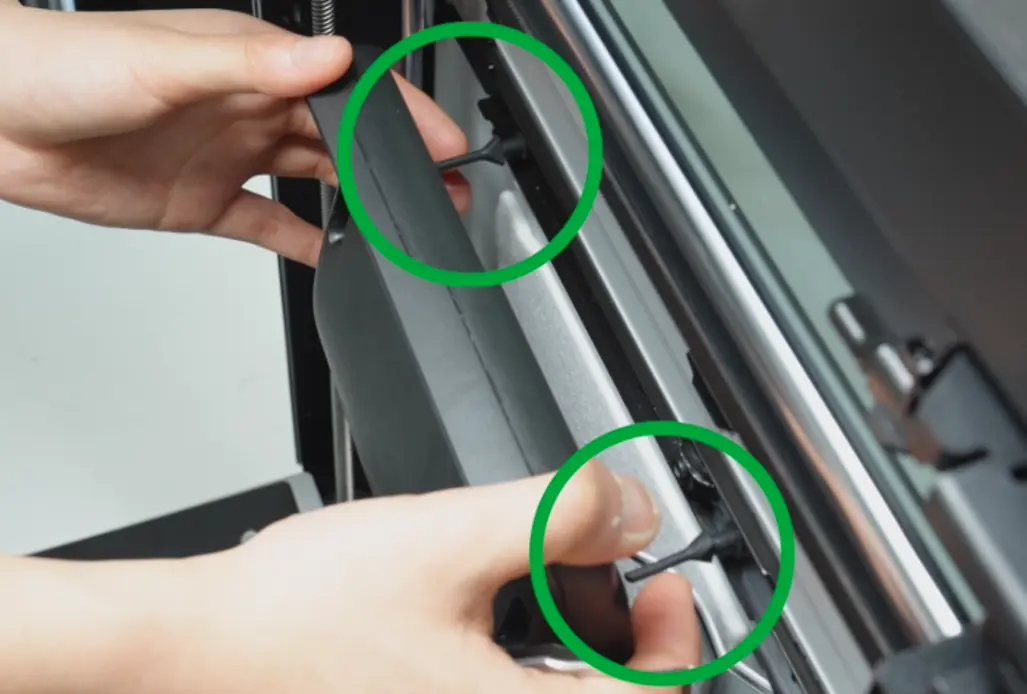

2. Træk forsigtigt hjælpe-køleblæseren fra hinanden med begge hænder, ret de to skruehuller foroven på blæseren ind efter de bløde skruer, og før de bløde skruer ind i hullerne.

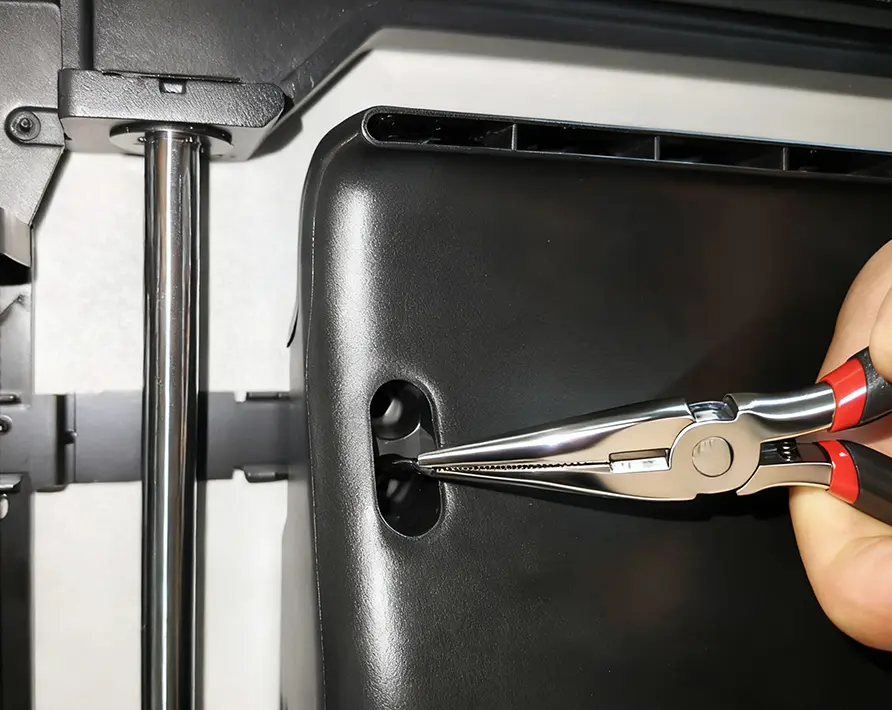

3. Brug en spidstang til at trække de bløde skruer lidt ud, og træk derefter i de bløde skruer for at fastgøre blæseren på plads.

Bemærk: Undgå at bruge tænger med skære- eller klippekant (fx skævbidere/sidebidere), da det gradvist kan forkorte de bløde positioneringsskruer.

Trin 6. Monter glasfordøren/det forreste lasersikkerhedsvindue

Ret de fire skruehuller på fordøren ind efter hængselsskruernes placering, hold den glasfordør stille med hænderne, og brug en H2.0 unbrakobit til at spænde de fire skruer (M3×3, møtrikdiameter 10 mm).

Trin 7. Monter bagpanelet

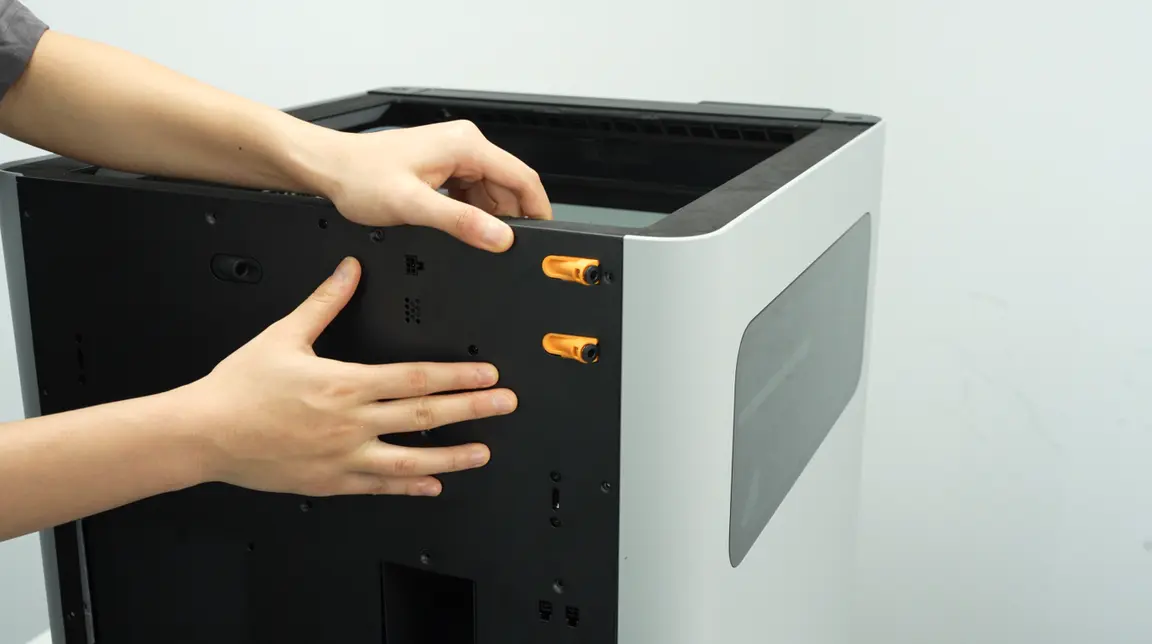

1. Sæt bagpanelet skråt ind i bunden af printeren.

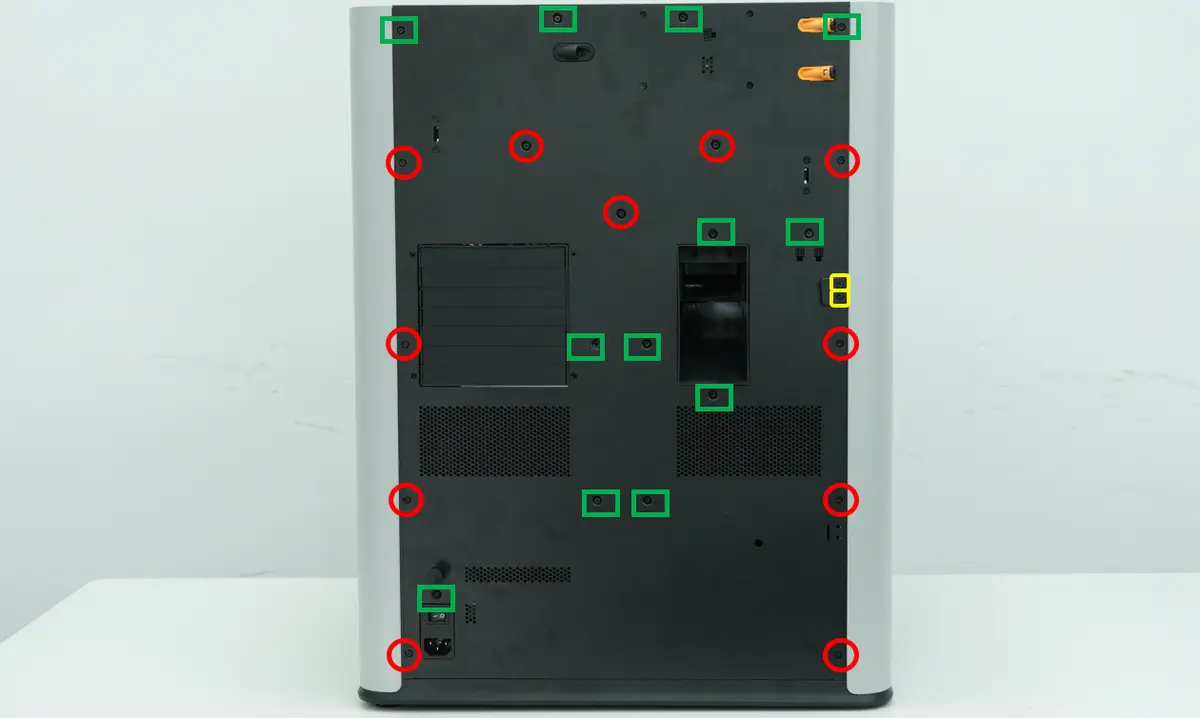

2. Brug en H2.0 unbrakonøgle til at spænde 11 skruer (markeret med en rød cirkel, ST3×6).

3. Brug en H2.0 unbrakonøgle til at spænde 12 skruer (markeret med et grønt rektangel, BT3×8).

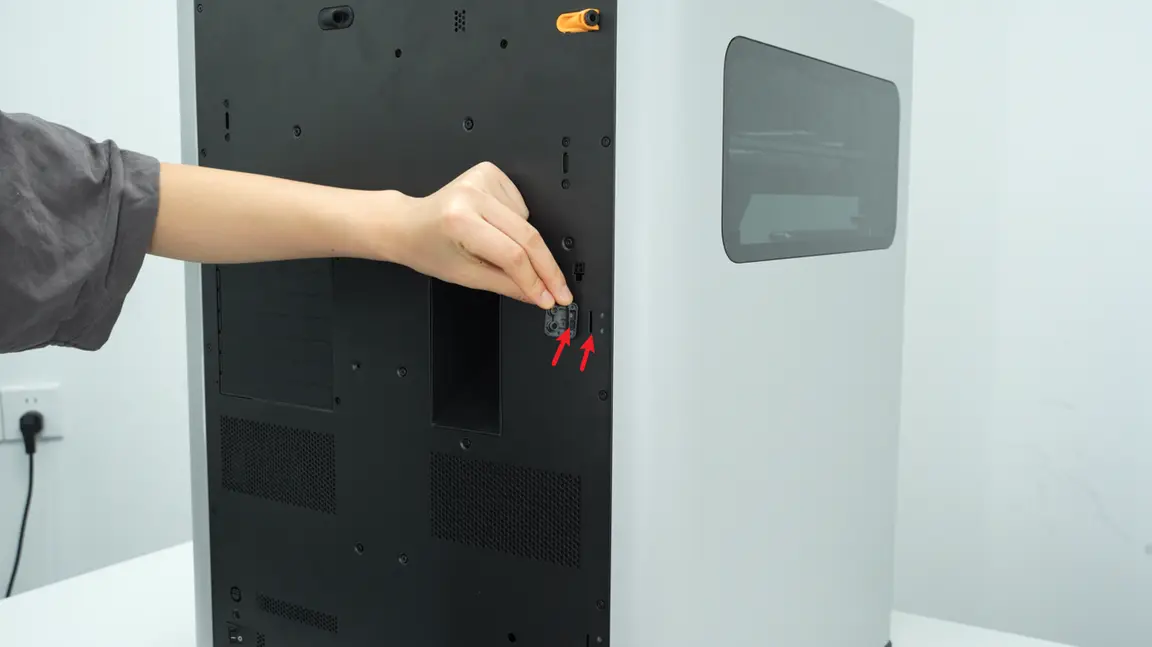

4. Ret den eksterne spoleholders fod ind efter hullerne bag på printeren, og brug derefter en H2.0 unbrakonøgle til at spænde de to fastgørelsesskruer;

Kontroller funktionen

1. Tilslut strømkablet, og tænd for printeren.

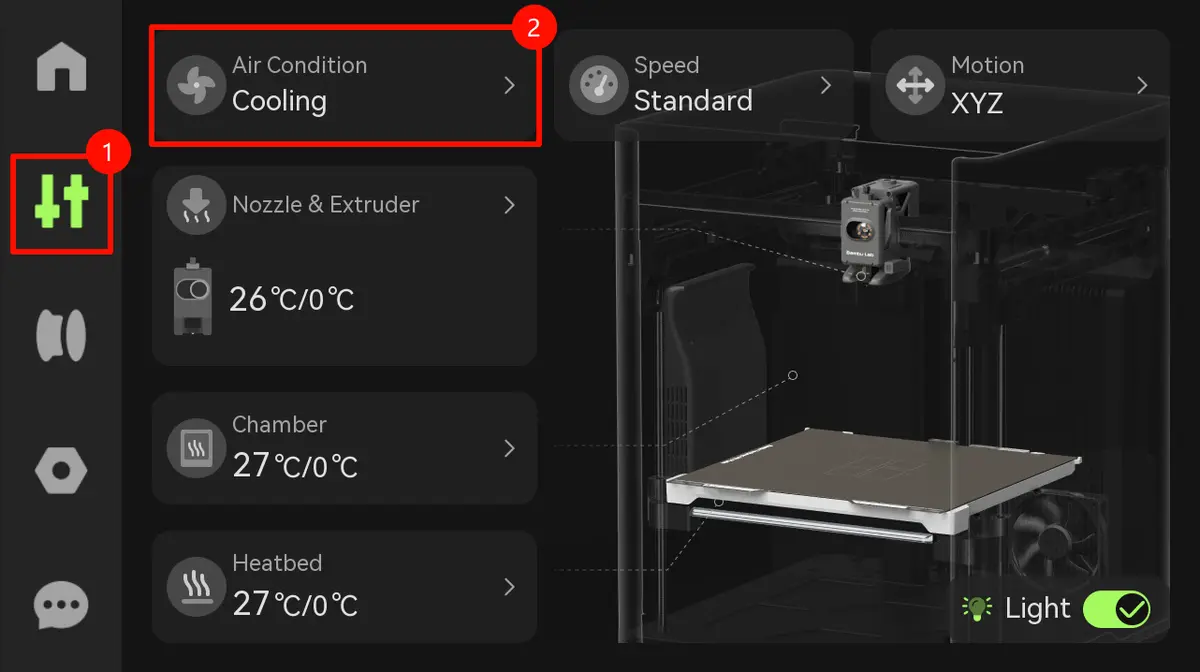

2. Åbn Control. Tryk derefter på Air Management.

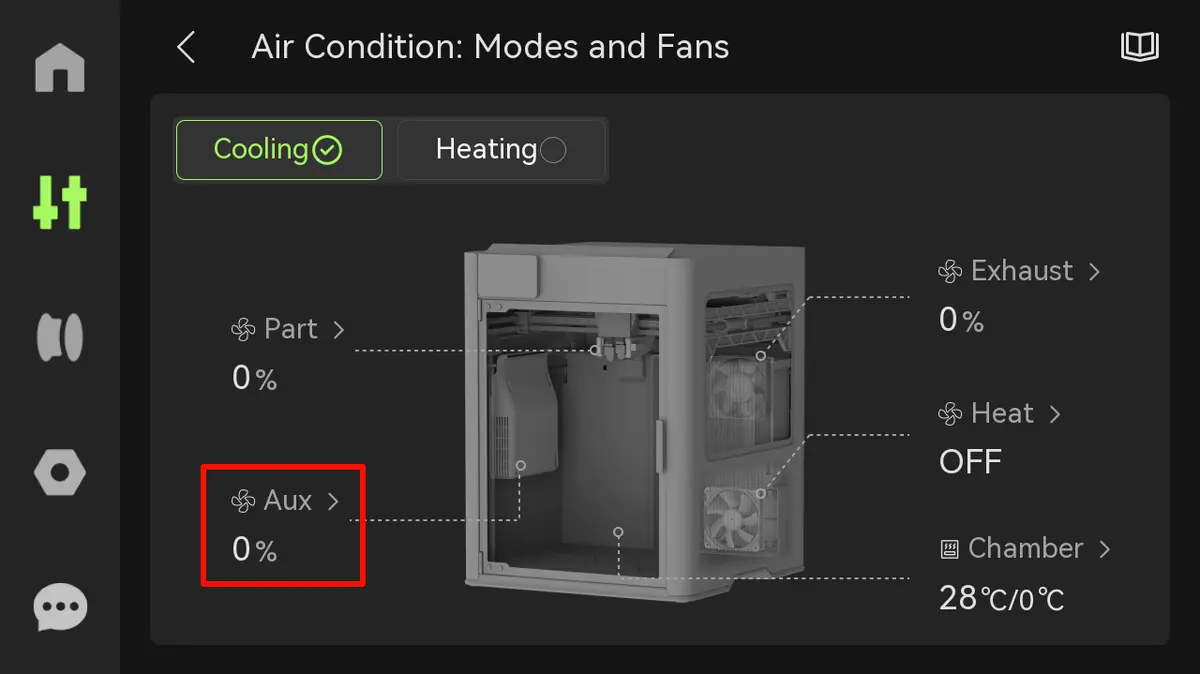

3. Vælg Aux

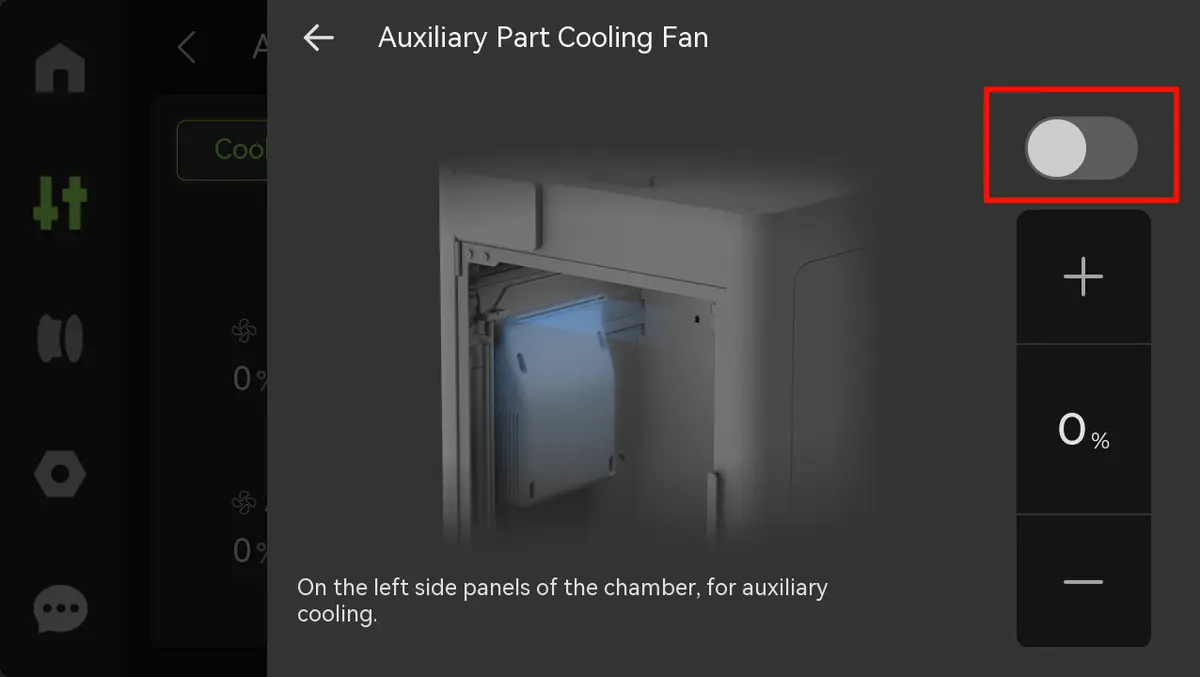

4. Slå Enable til, og indstil den ønskede hastighed.

Hvis hjælpe-køleblæseren fungerer som forventet, er udskiftningen fuldført. Ellers skal du gå tilbage til inspektionstrinnene og tilslutte og prøve igen. Hvis problemet fortsætter, så kontakt Bambu Labs serviceteam for yderligere hjælp.
