Sådan afmonterer og monterer du H2S X-akse-enheden

Gældende produktmodel

H2S

Hvornår skal den bruges

• Unormal funktion af den lineære føringsskinne-enhed
• Eftersalgssupporten anbefaler udskiftning af X-aksens lineære føringsskinne-enhed

Nødvendigt værktøj og materialer

• H2.0 unbrakonøgle (magnetisk)
• H1.5 unbrakonøgle (magnetisk)
• Pincet
• 60 minutter

Det anbefales kraftigt, at du anskaffer to unbrakonøgler af høj kvalitet. Gode unbrakonøgler forbedrer din vedligeholdelsesoplevelse markant. Hvis skruetrækkeren mister sin magnetisme, kan du magnetisere den igen med magneten på hotend.

Vigtige bemærkninger

Handlingen i trin 13 indebærer en stor risiko for at slide skruehovedet. Det er afgørende, at du følger instruktionerne nøje: skruetrækkeren skal føres ind gennem skummet og det dertil beregnede adgangshul, før du løsner skruen. Det er strengt forbudt at trykke skævt ind fra siden af skruen.

Skrueliste

Skrueliste der indgår i afmonterings- og monteringstrinene i dette dokument

• Skrue A: 2 skruer øverst på ekstruderenheden: BT3x12
• Skrue B: 2 skruer nederst på ekstruderenheden: M2.5x5
• Skrue C: 3 skruer til hotend-varmeenheden: M3×10
• Skrue D: 3 skruer (til bagsiden af komponentkøleblæseren (fastgjort sammen med bagdækslet) og toolhead-bagdækslet) + 2 skruer til hvirvelstrømsspolen (samme størrelse som skrue D), i alt 5 skruer: BT2x6.5
• Skrue E: 2 skruer til toolhead-kameraet: BT2×8
• Skrue F: 2 skruer i venstre og højre side af komponentkøleblæseren: BT2x5
• Skrue G: 3 skruer til TH-printet: BT2x5
• Skrue H: 2 skruer til hotend-blæseren: BT2x4
• Skrue I: 1 skrue til AP-printdækslet: BT2.6x8 (ikke vist på figuren nedenfor)
• Skrue J: 4 fastgørelsesskruer til filamentbufferen: BT3×8 (ikke vist på figuren nedenfor)

Afmonteringsguide

Nogle trin i dette dokument er kun til at demonstrere handlingerne, og enkelte billeder kan have kontinuitetsfejl. Fokusér kun på de konkrete handlinger, og se bort fra kontinuitetsfejlene.

Trin 1: Sænk varmepladen

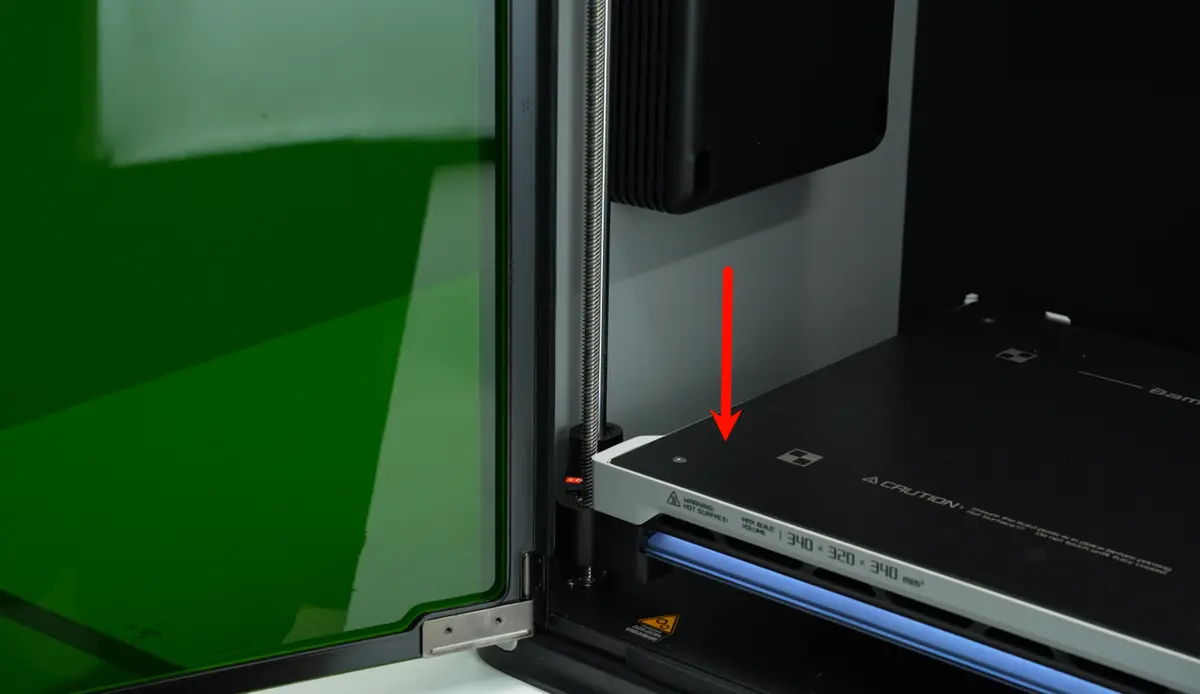

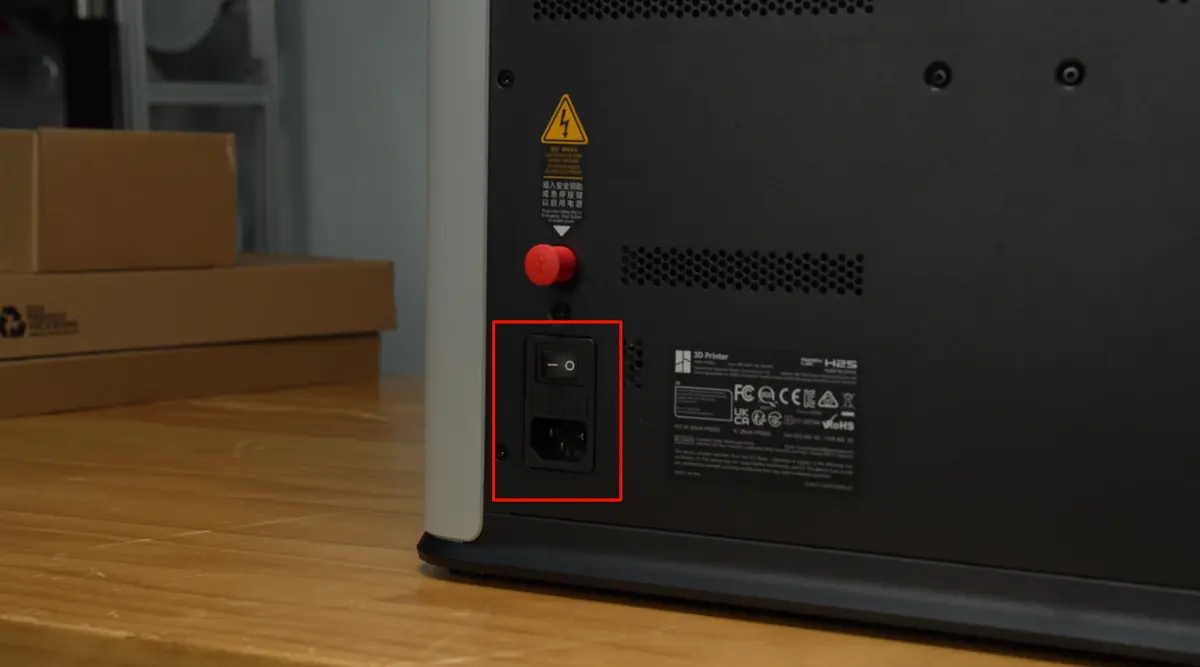

Sænk varmepladen via skærmen, sørg for at hotend har stuetemperatur, og sluk derefter printeren.

Trin 2: Fjern PTFE-slangen

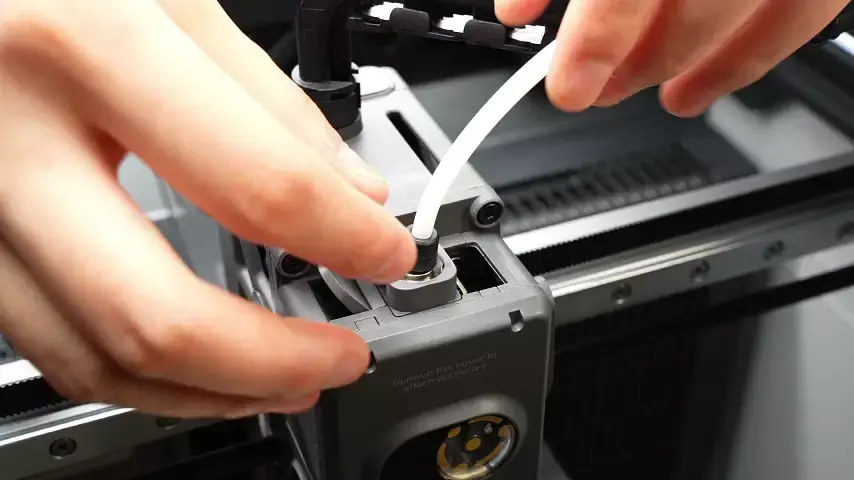

Tryk på lynkoblingen øverst på toolhead for at frakoble PTFE-slangen over toolhead. Skub lynkoblingen på filamentbufferen ud, og tryk for at låse den op.

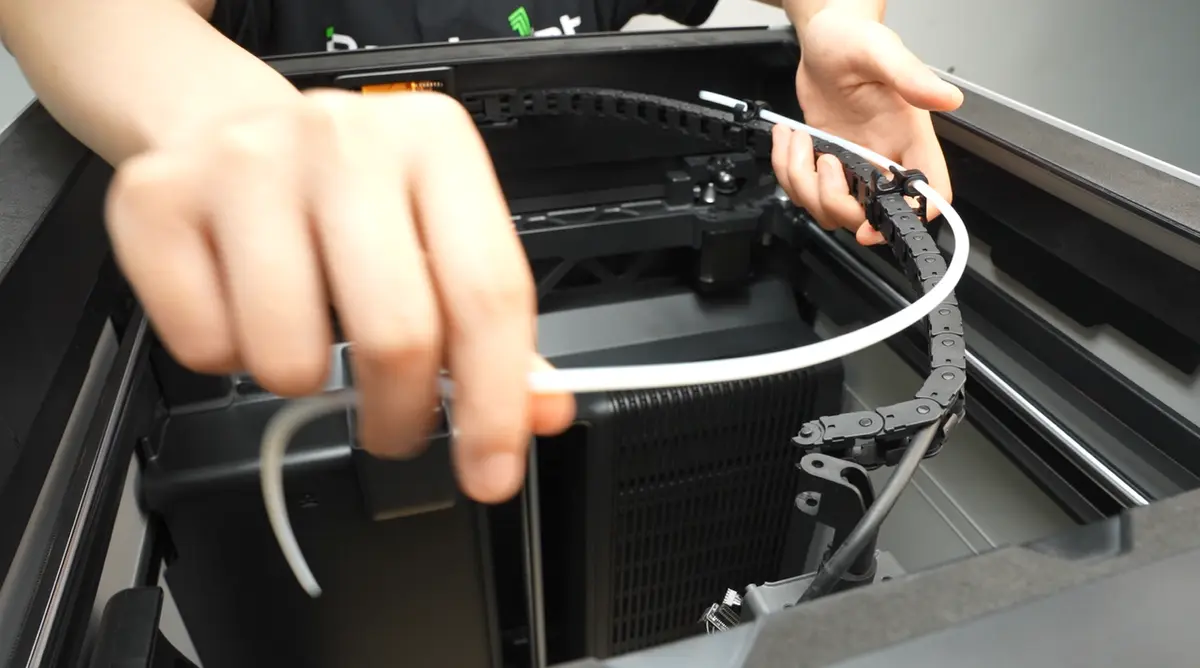

Træk PTFE-slangen ud af kabelkæden.

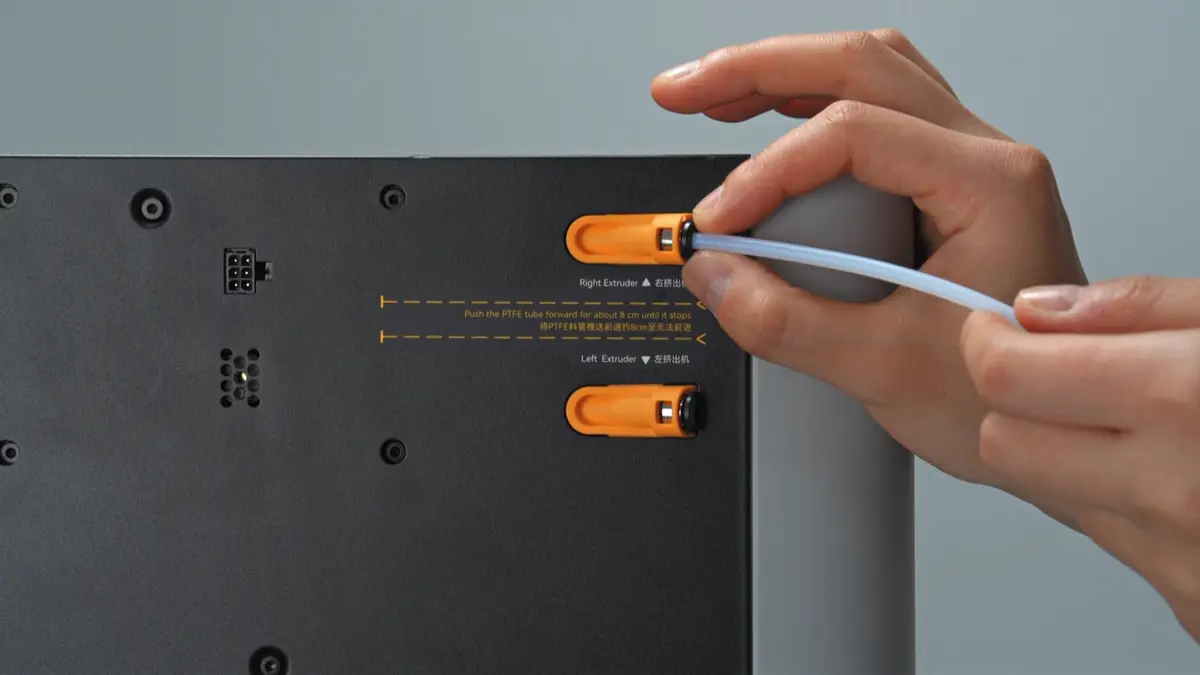

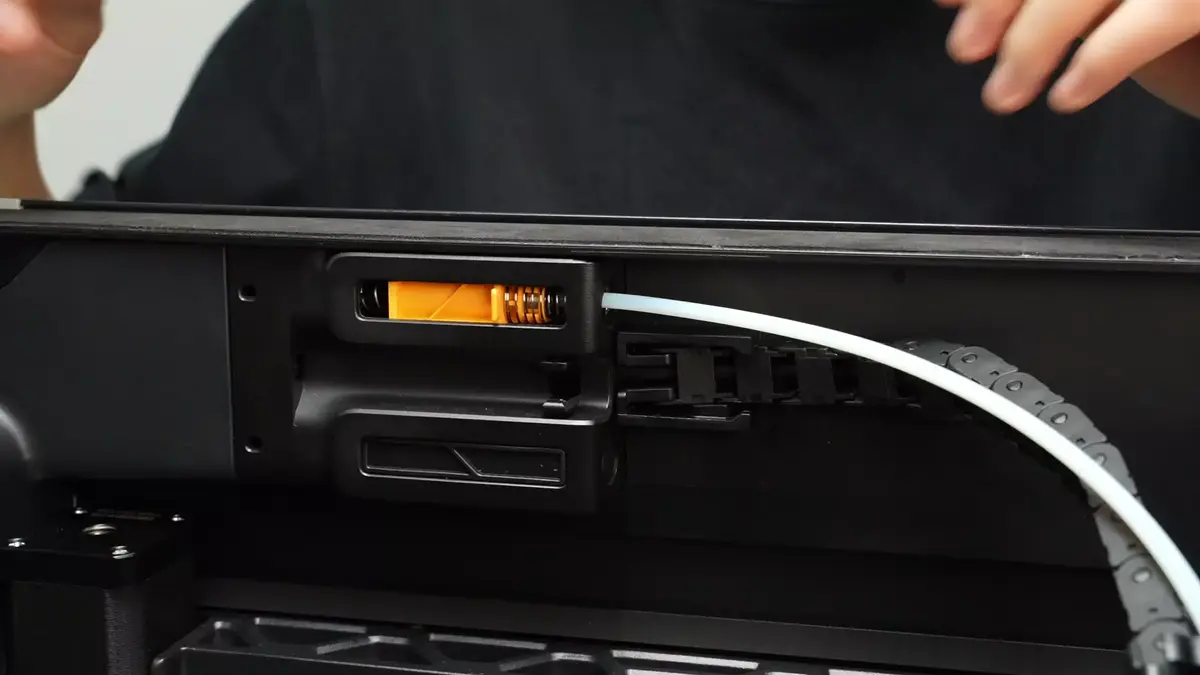

Lås derefter lynkoblingen op ved filamentindgangen på bagsiden af printeren, og fjern PTFE-slangen.

Trin 3: Fjern hotend

Følg denne vejledning for at fjerne hotend (Klik her for at hoppe videre)

Trin 4: Fjern TH-printet

Du kan følge denne wiki for at fjerne TH-printet. Du skal kun følge trinene frem til frakobling af stikket til feeder-hallsensoren. Det er ikke nødvendigt at frakoble TH-printet fra USB-C-kablet.

Udskift H2S TH-print

Træk kablet ud af kabelkæde-beslaget.

Trin 5: Fjern komponentkøleblæseren

Følg trin 3 i afmonterings- og monteringsguiden for komponentkøleblæseren: træk kablet ud af kabelorganiseringsklemmen, og fjern komponentkøleblæseren.

Trin 6: Fjern hotend-varmeenheden

Følg trin 4 i afmonterings- og monteringsguiden for hotend-varmeenheden:

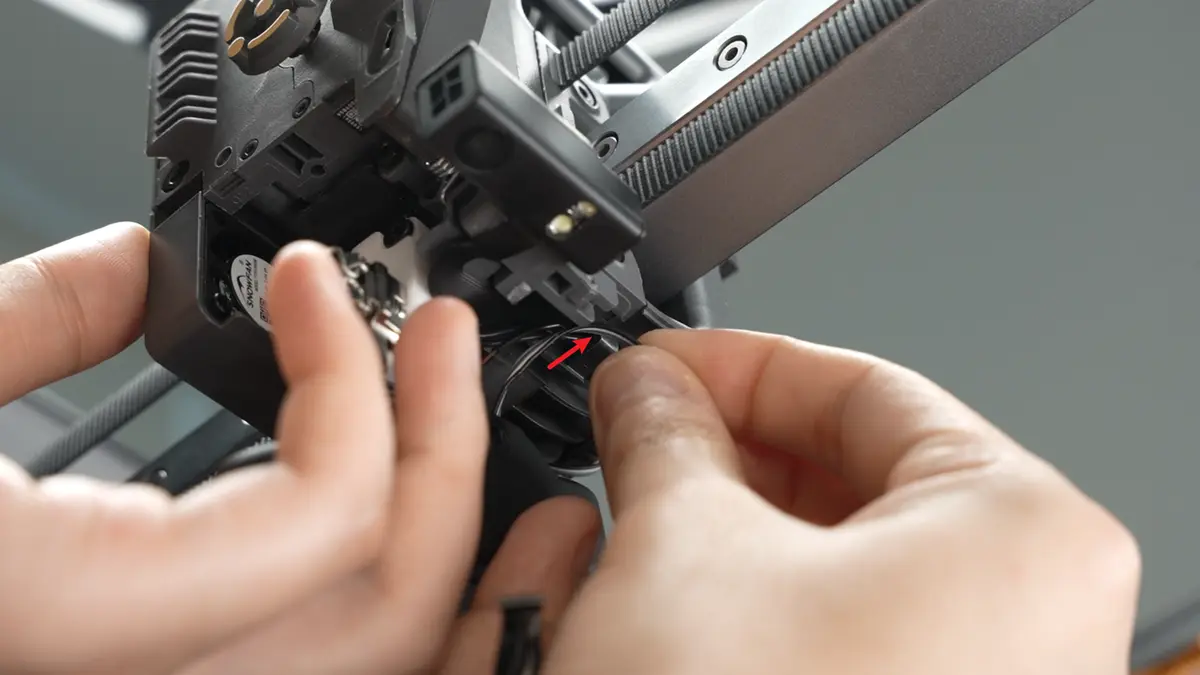

• Tag kablet til komponentkøleblæseren og hotend-varmekablet ud af kabelstyringssporet;

• Fjern de 3 skruer i hotend-varmeenheden, og tag derefter hotend-varmeenheden og den grå varmeskjold af;

Trin 7: Fjern toolhead-kameraet

Følg trin 5 i afmonterings- og monteringsguiden for toolhead-kameraet:

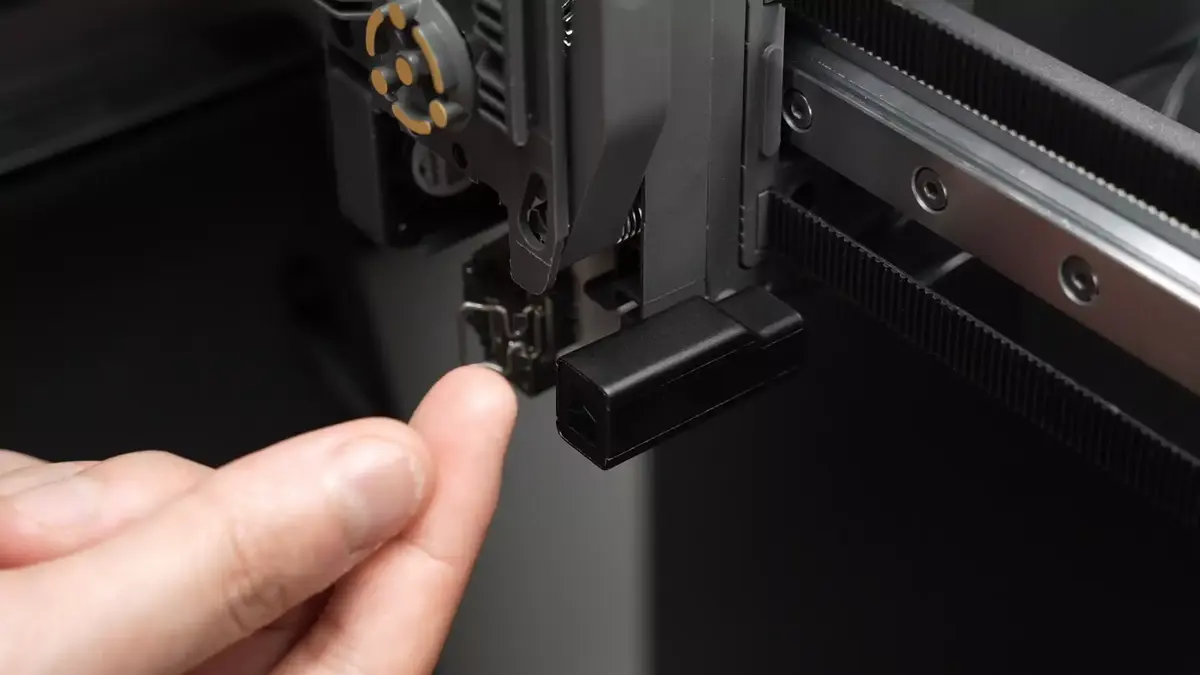

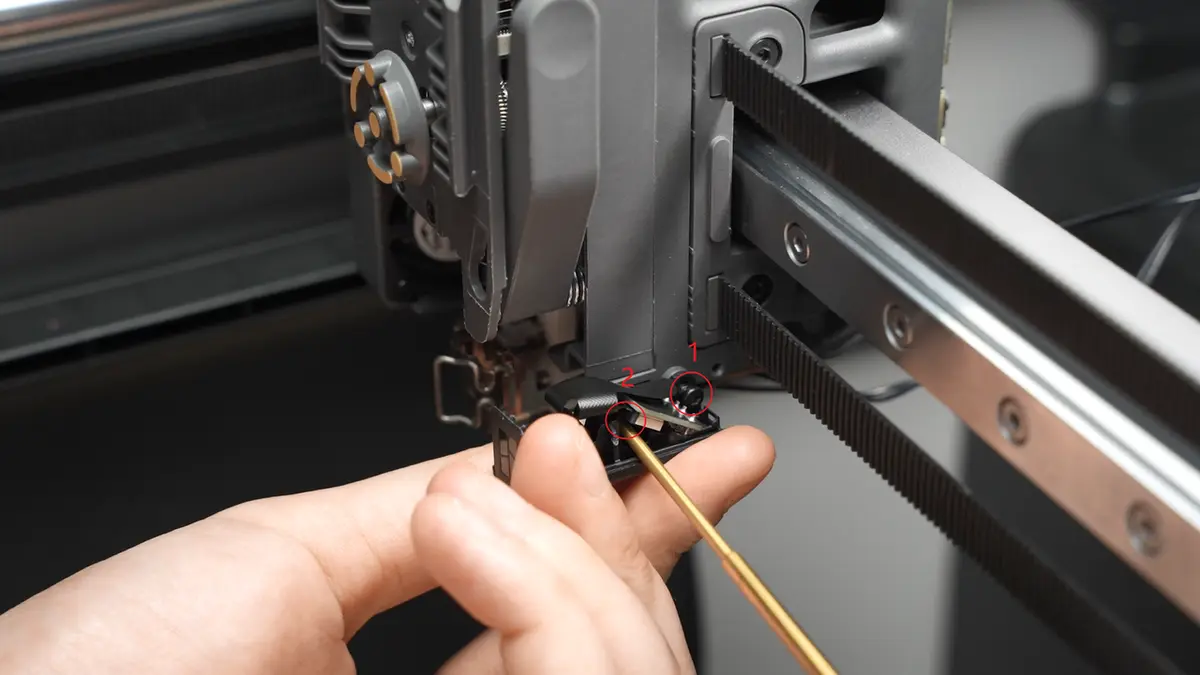

Vip toolhead-kameraets dæksel op, og skru de 2 synlige skruer ud (den ene skrue kræver, at skruetrækkeren føres ind under fladkablet). Det anbefales først at løsne skrue 1 et par omgange, derefter fjerne skrue 2 helt og til sidst fjerne skrue 1 helt.

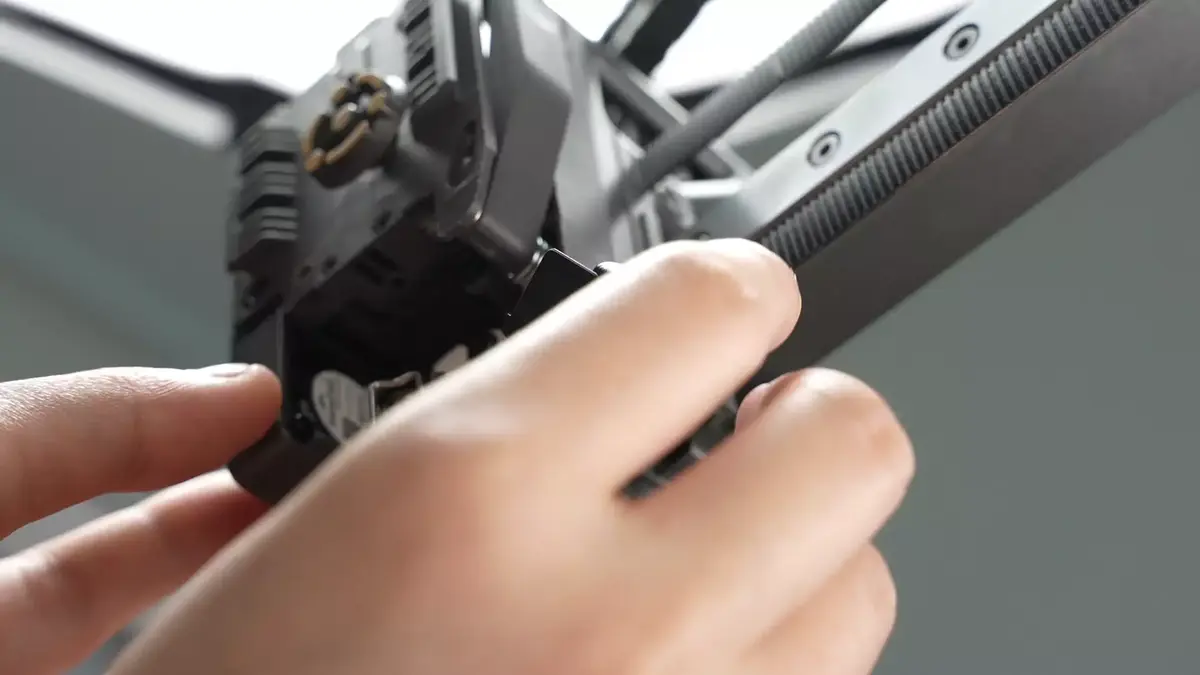

Fjern fladkablet fra toolhead-rammen. Vær opmærksom på, at fladkablet ved klemmen i nogle batches kan have klæbeunderlag. Du skal vrikke det fra side til side for at løsne det.

Trin 8: Fjern hotend-blæseren og hvirvelstrømsspolen

Følg trin 5 i afmonterings- og monteringsguiden for hvirvelstrømsspolen for at fjerne hotend-blæseren og hvirvelstrømsspolen.

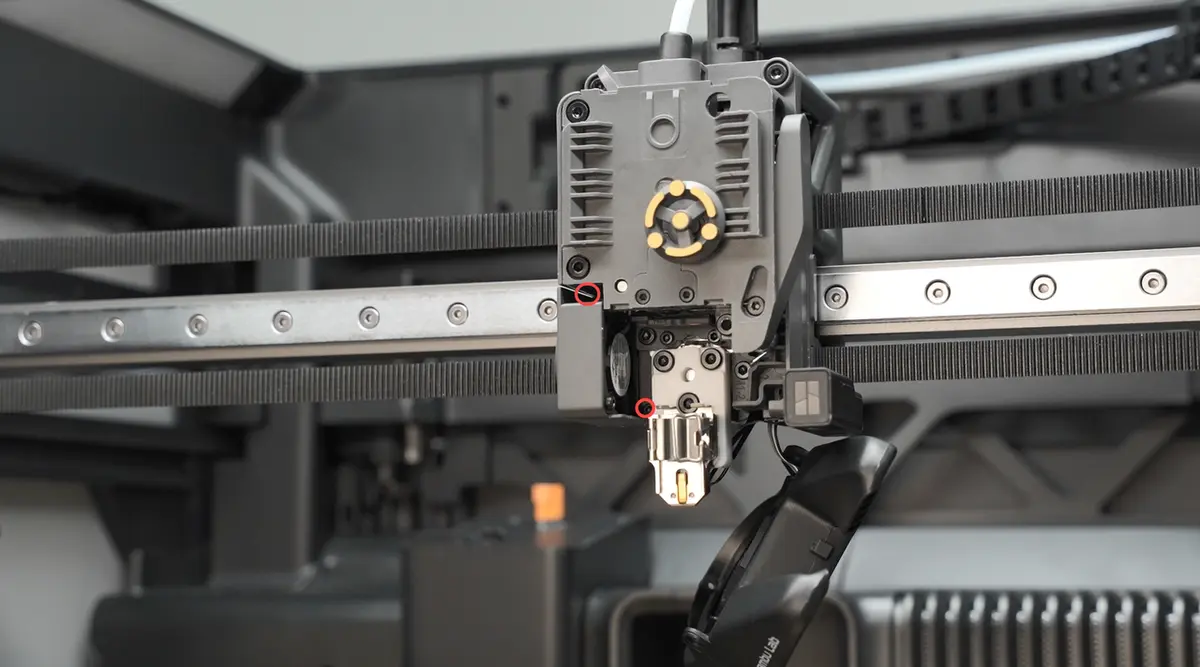

• Fjern de 2 skruer i hotend-blæseren, og tag hotend-blæseren af; (Dette er kun til demonstration af handlingen. Der kan være kontinuitetsfejl, som du kan se bort fra)

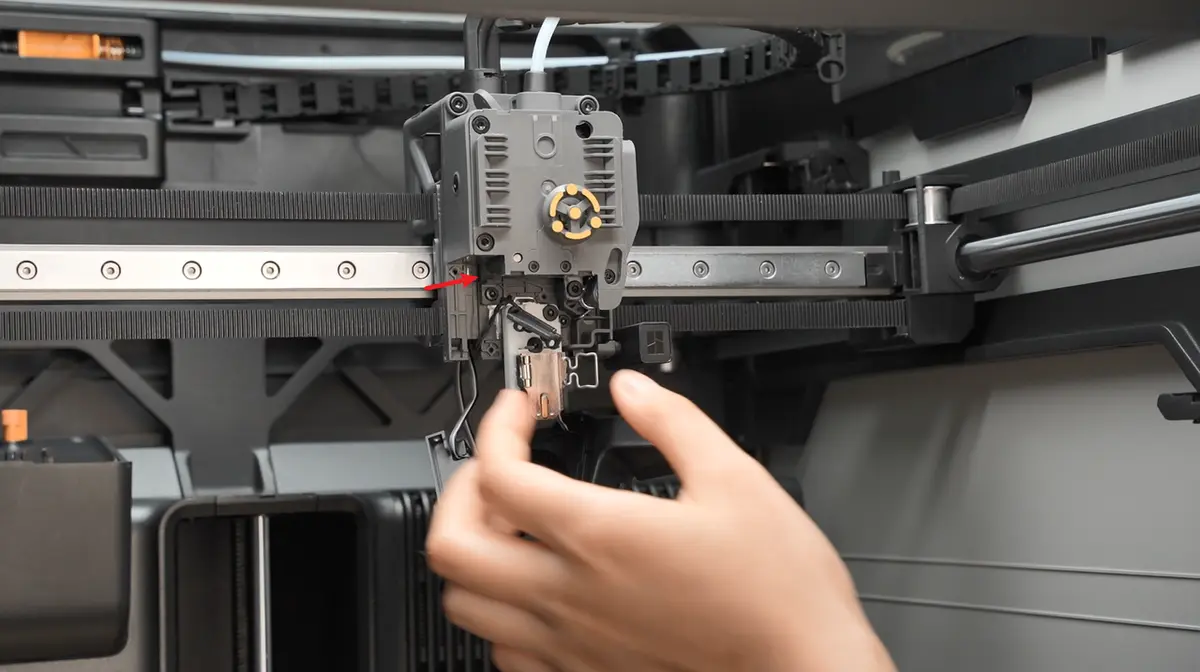

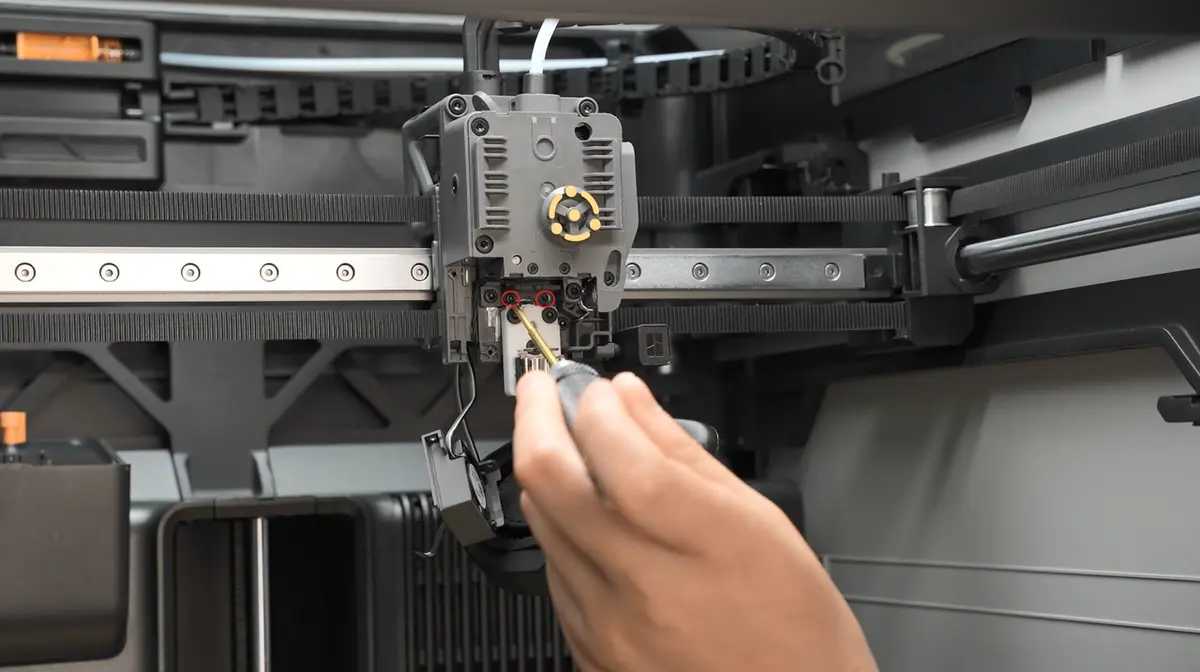

• Fjern de 2 skruer i hvirvelstrømsspolen, og før kablet rundt om det område, pilen viser; (Dette er kun til demonstration af handlingen. Der kan være kontinuitetsfejl, som du kan se bort fra)

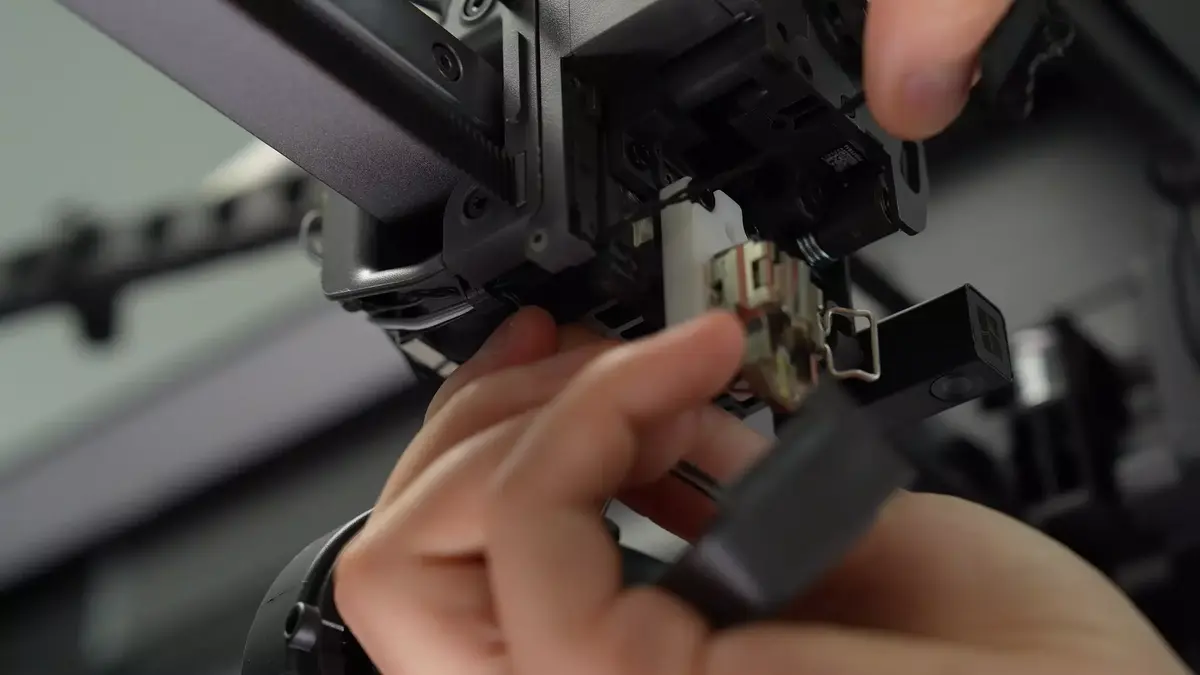

• Tag hotend-blæserkablet og hvirvelstrømsspolekablet ud af kabelstyringssporet i rækkefølge, og fjern derefter den gamle hvirvelstrømsspole; (Dette er kun til demonstration af handlingen. Der kan være kontinuitetsfejl, som du kan se bort fra)

Trin 9: Fjern ekstruderenheden

Følg trin 6 i afmonterings- og monteringsguiden for ekstruderenheden for at fjerne ekstruderenheden.

De følgende trin er kun til demonstration af handlingerne og kan have kontinuitetsfejl, som du kan se bort fra.

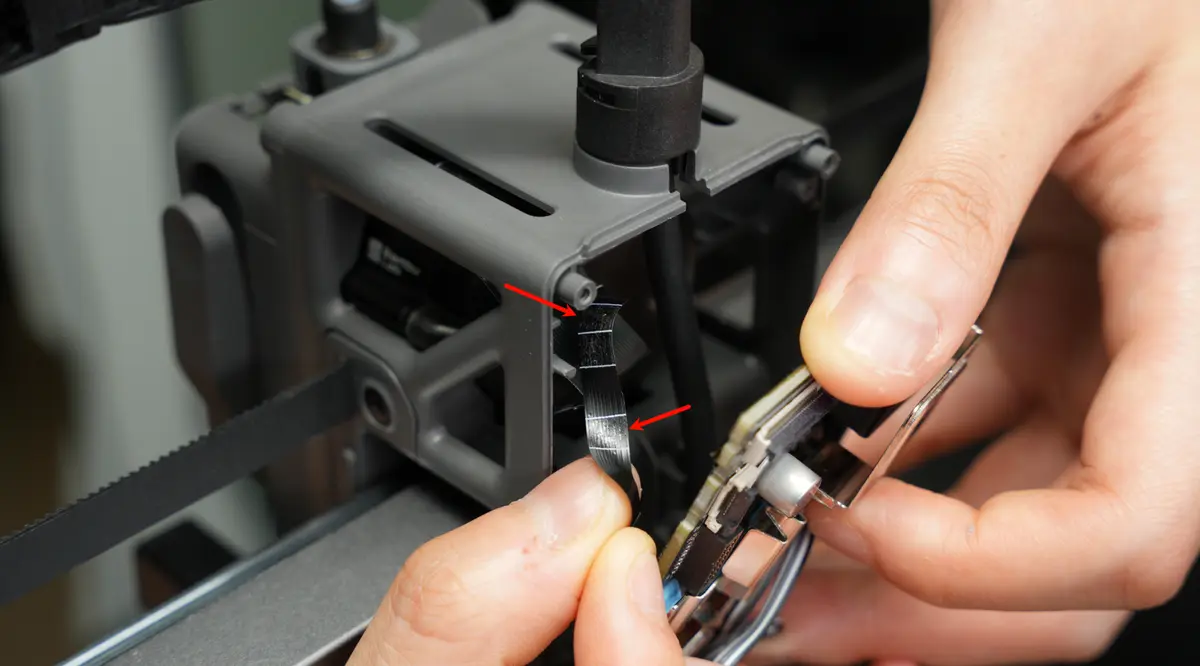

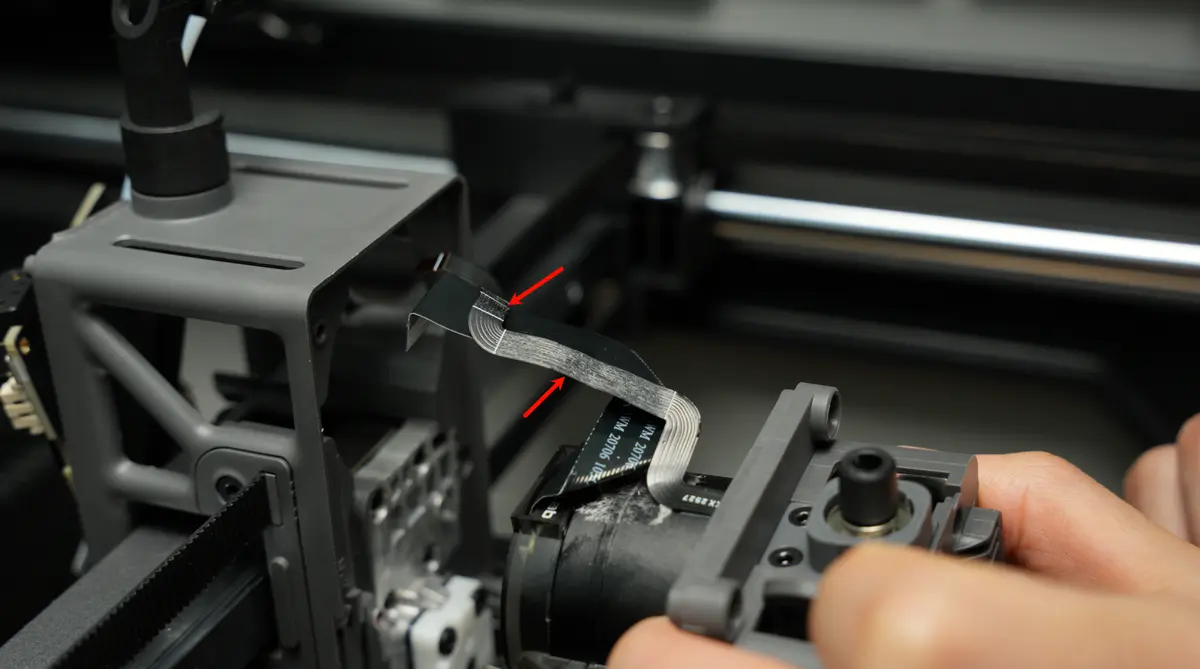

Da FPC-kablet til ekstruderenheden har klæbeunderlag og et 90-graders knæk (især det tynde kabel til feeder-hallsensoren), skal du være ekstra forsigtig, når du fjerner ekstruderenheden, så du undgår at rive kablet over.

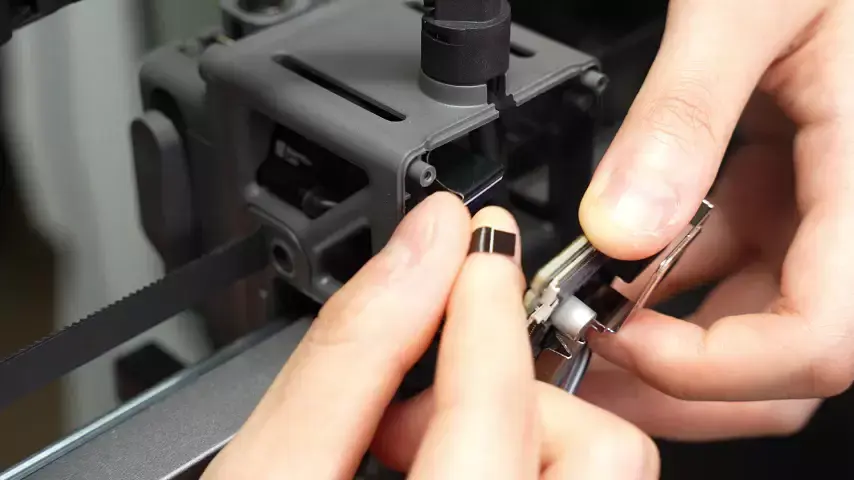

Pil klæbeunderlaget på kablet af mellemrammen i retningen modsat mellemrammen.

Hvis kablet til ekstruderens feeder-hallsensor sidder fast på plastmellemrammen, skal du flytte kablet først for at frigøre det fra mellemrammen. Hvis det øverste motorkabel er i vejen, kan du trykke det ned med et plastværktøj.

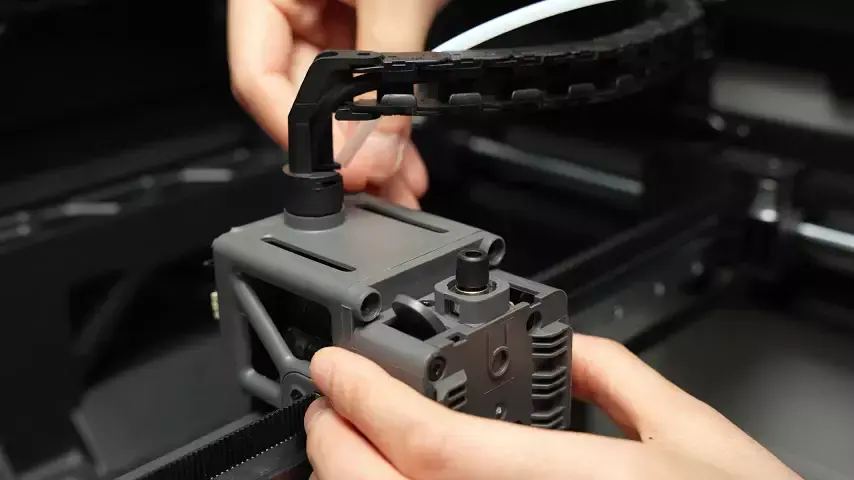

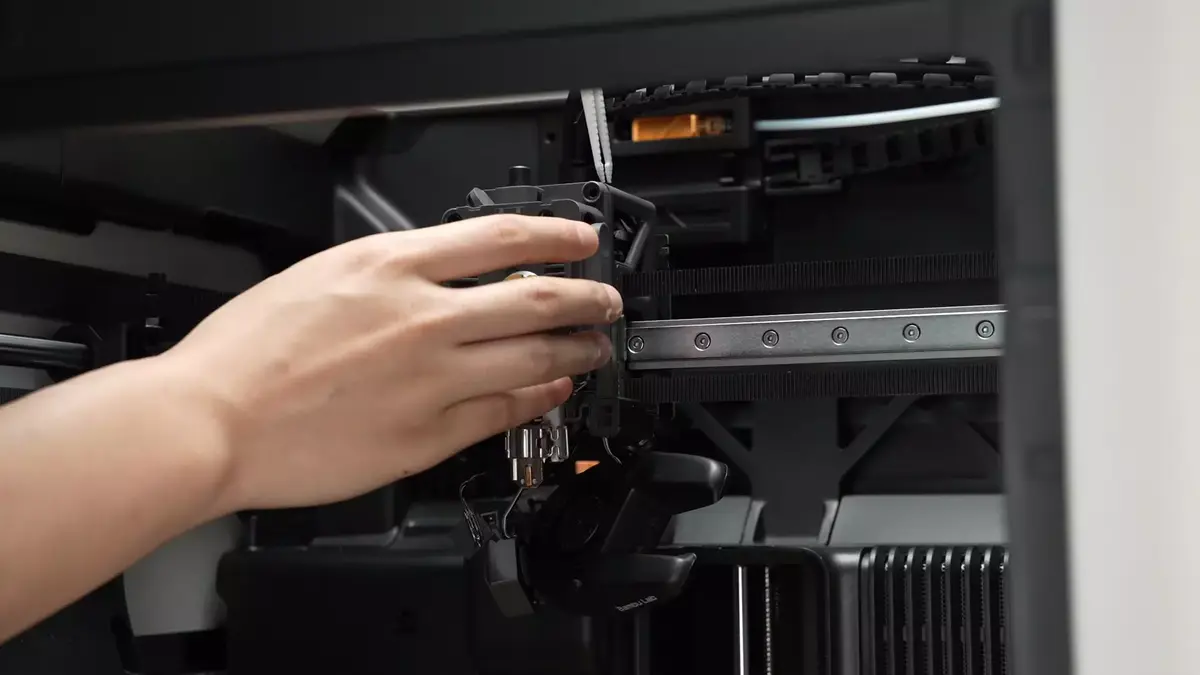

Vrik ekstruderenheden fra side til side, og træk den derefter ud forfra.

Hvis sensorkablet eller motorkablet generer mellemrammen, så tryk det forsigtigt ned med fingeren eller et plastværktøj. Træk ikke hårdt.

Trin 10: Fjern remmen

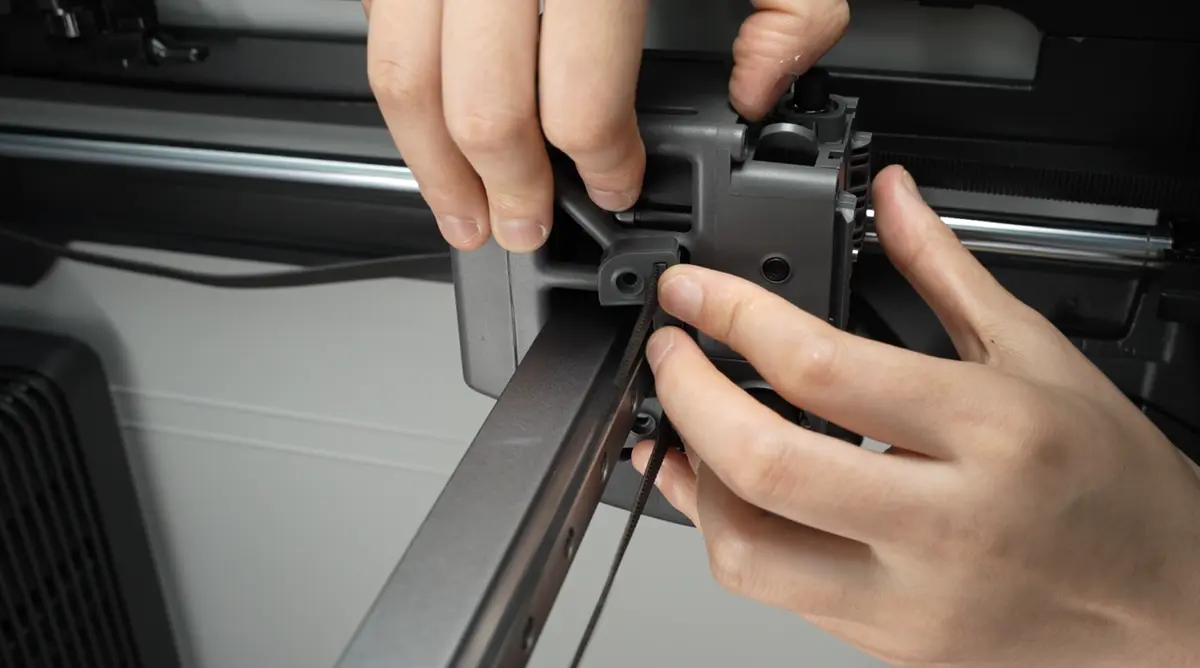

Skru de 2 skruer i remholderen ud, og fjern remholderen.

Fjern remholderen i den anden side på samme måde.

Trin 11: Fjern dækslet til AP-kabelorganisering

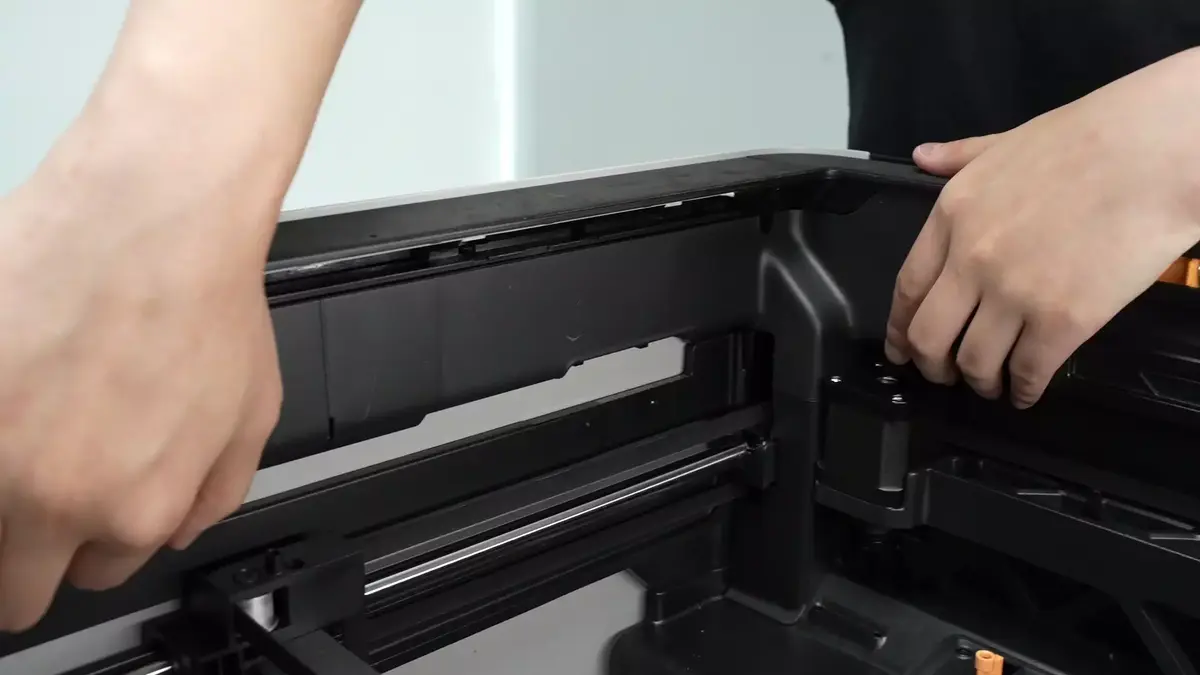

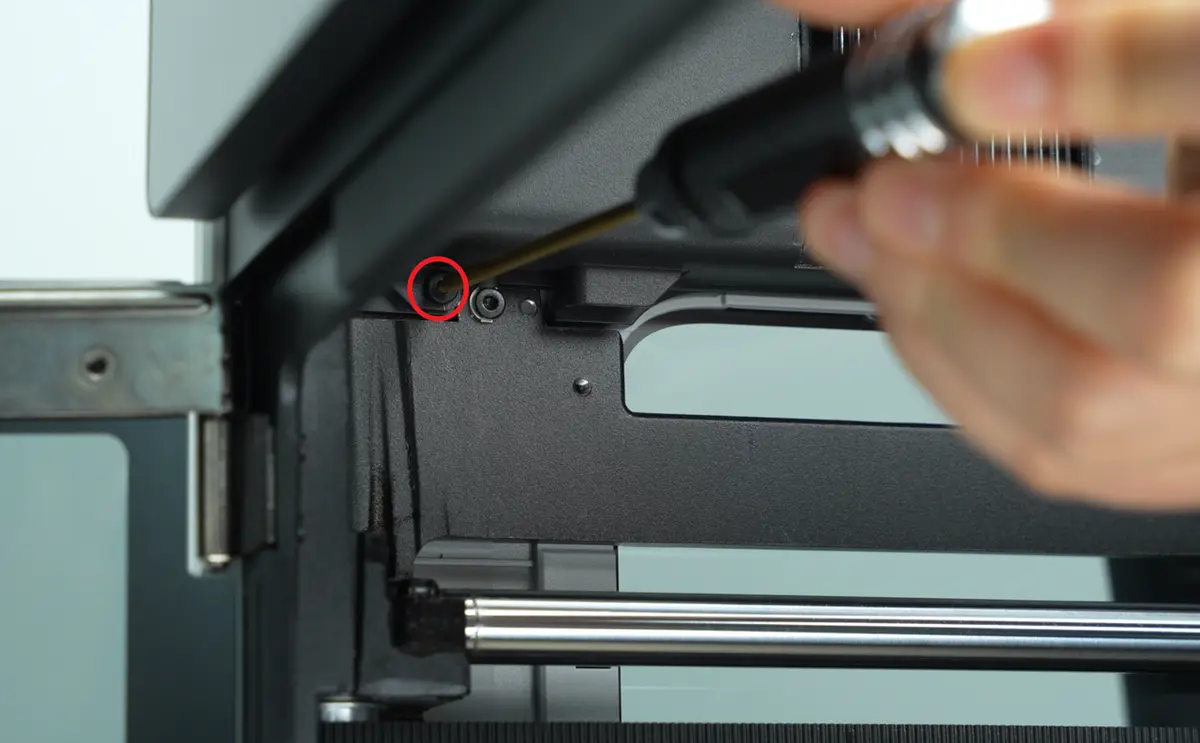

Brug en H2.0 unbrakonøgle til at fjerne 1 fastgørelsesskrue (BT2.6x8), og tag derefter AP-printdækslet af fra siden nær fordøren.

Trin 12: Sæt afsætningsfri tape på begge sider af den lineære føringsskinne for at forhindre, at kuglerne i slæden falder ud

Sæt afsætningsfri tape på begge sider af toolhead. Hvis du ikke har afsætningsfri tape, kan du sætte papir på den lineære føringsskinne og fastgøre det med gennemsigtig tape. Formålet med dette trin er at begrænse toolheadets bevægelse og forhindre, at det glider af den lineære føringsskinne, når skinnen fjernes.

Trin 13: Fjern den lineære føringsskinne-enhed

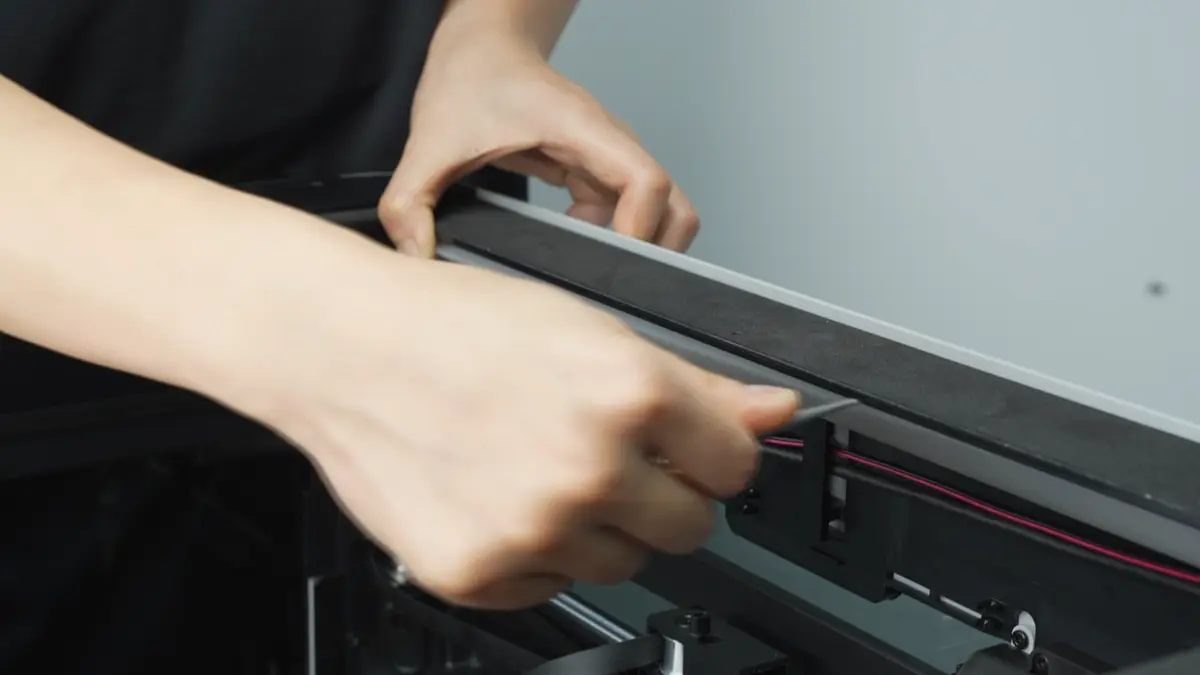

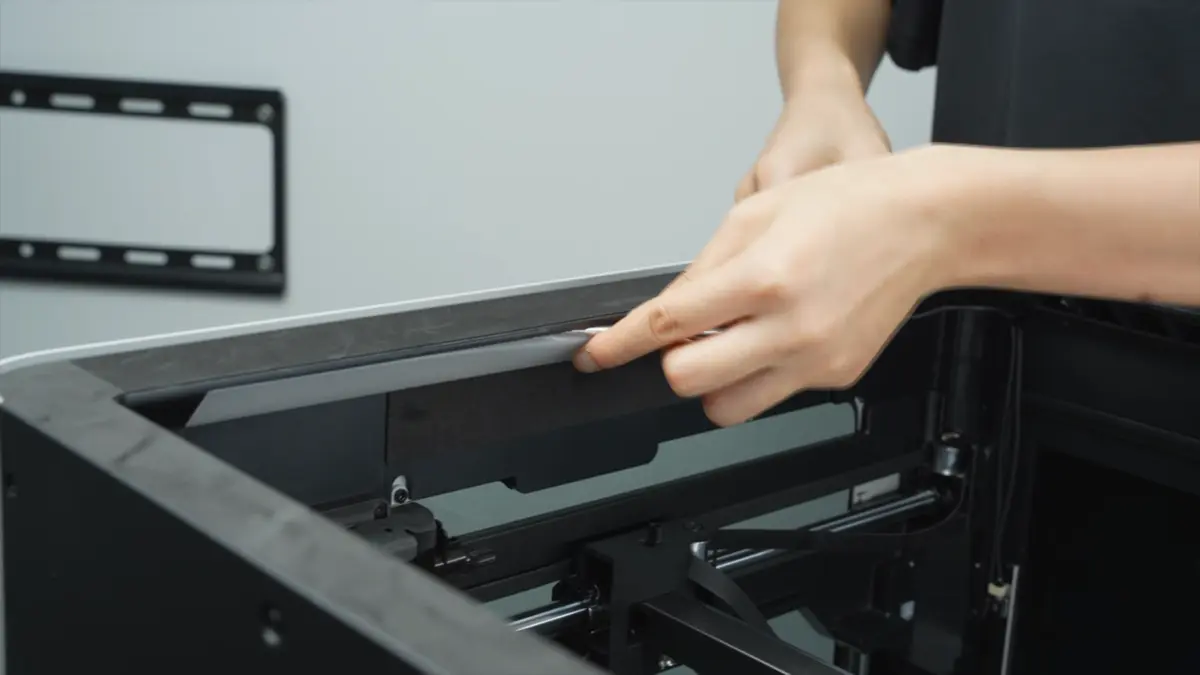

Brug en pincet til at hjælpe med at fjerne LED-lysdækslerne i venstre og højre side.

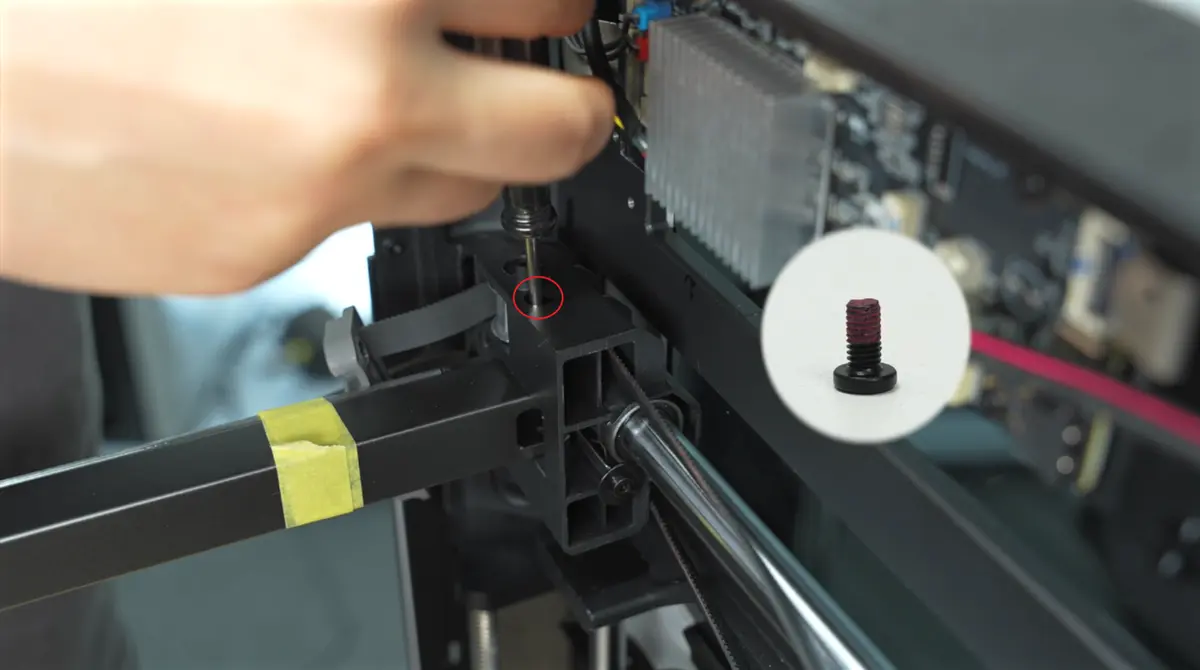

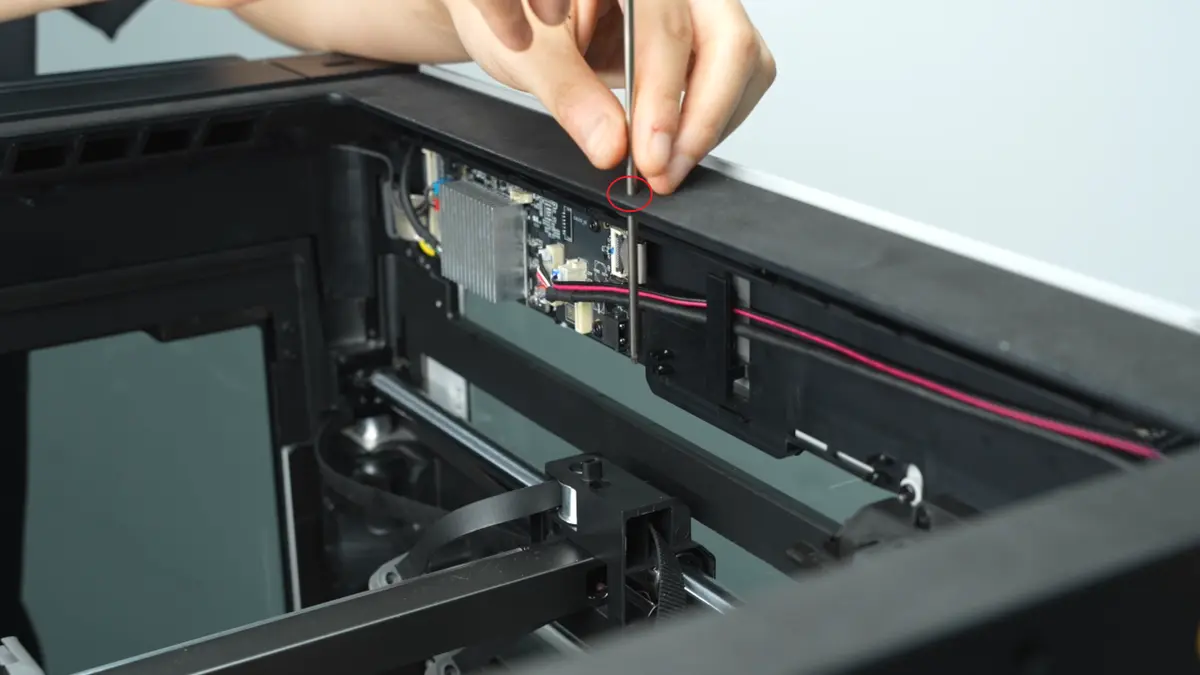

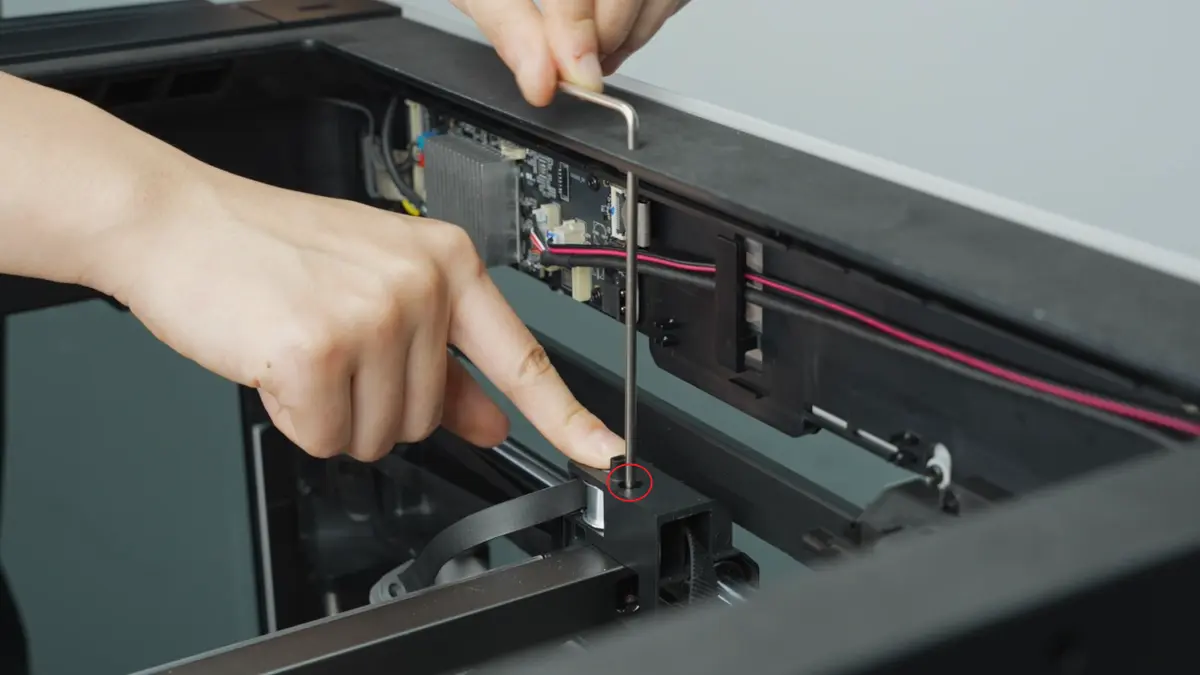

Der er et reserveret hul midt i rammen. Før en L-formet unbrakonøgle ind gennem dette hul for nemt at fjerne skinneskruen øverst på slæden.

Handlingen indebærer en stor risiko for at slide skruehovedet. Det er afgørende, at du følger instruktionerne nøje: skruetrækkeren skal føres ind gennem skummet og det dertil beregnede adgangshul, før du løsner skruen. Det er strengt forbudt at trykke skævt ind fra siden af skruen.

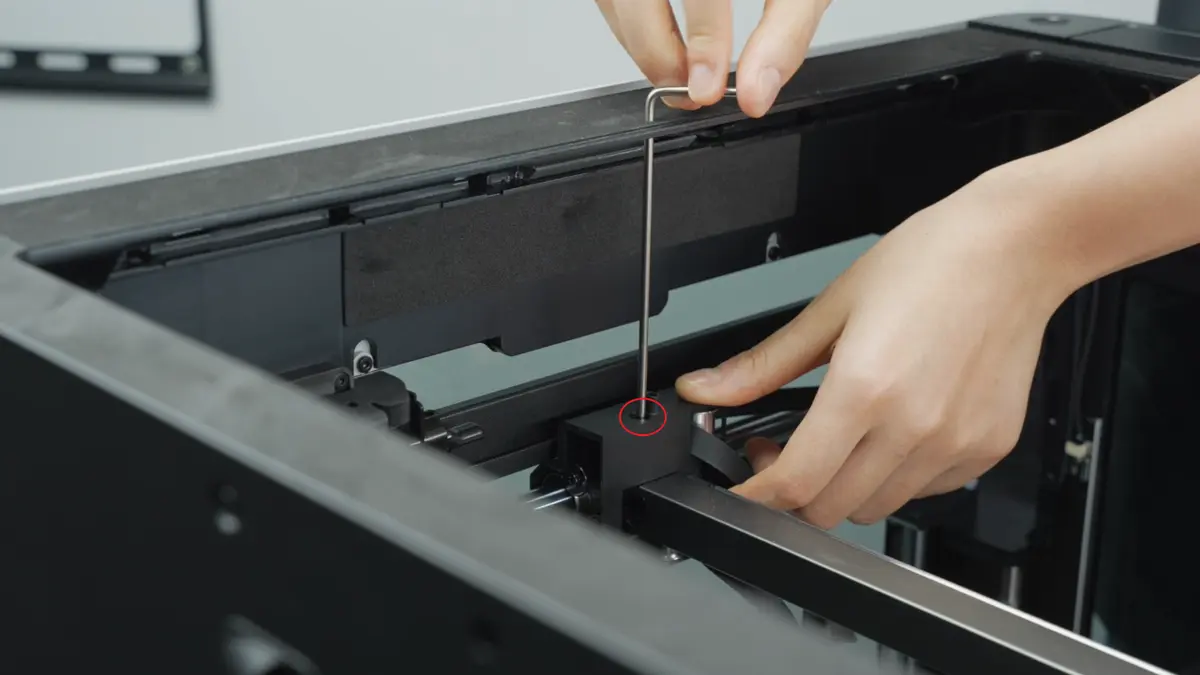

Fjern skinneskruen på den anden slæde på samme måde.

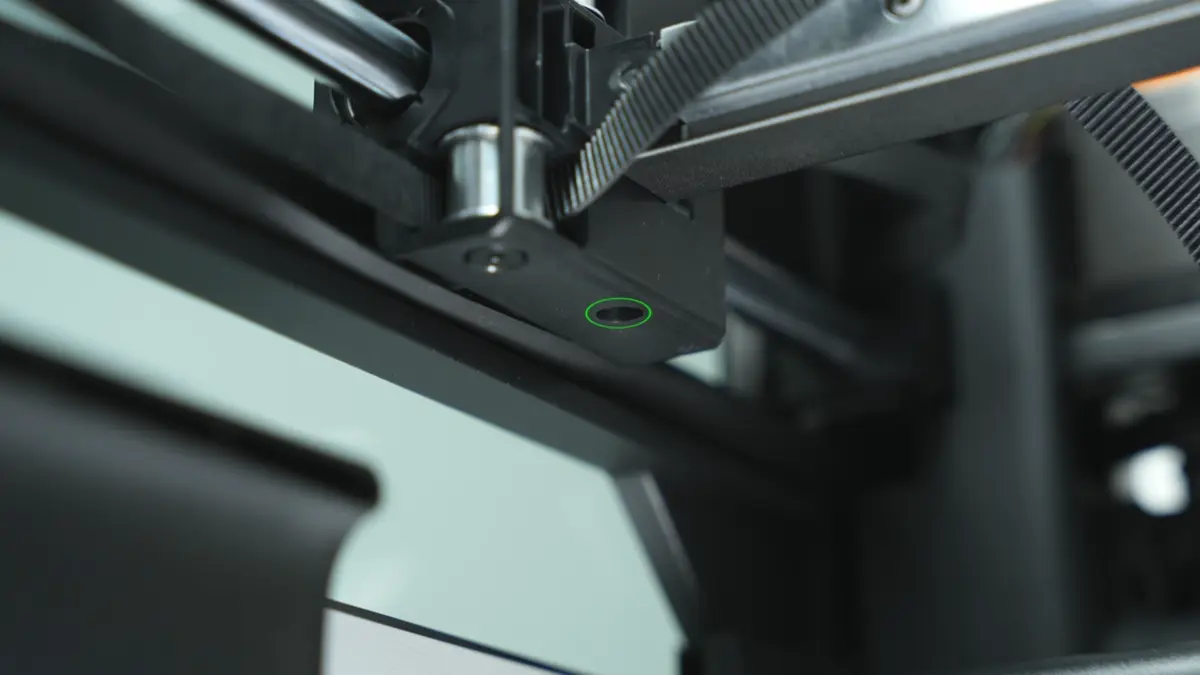

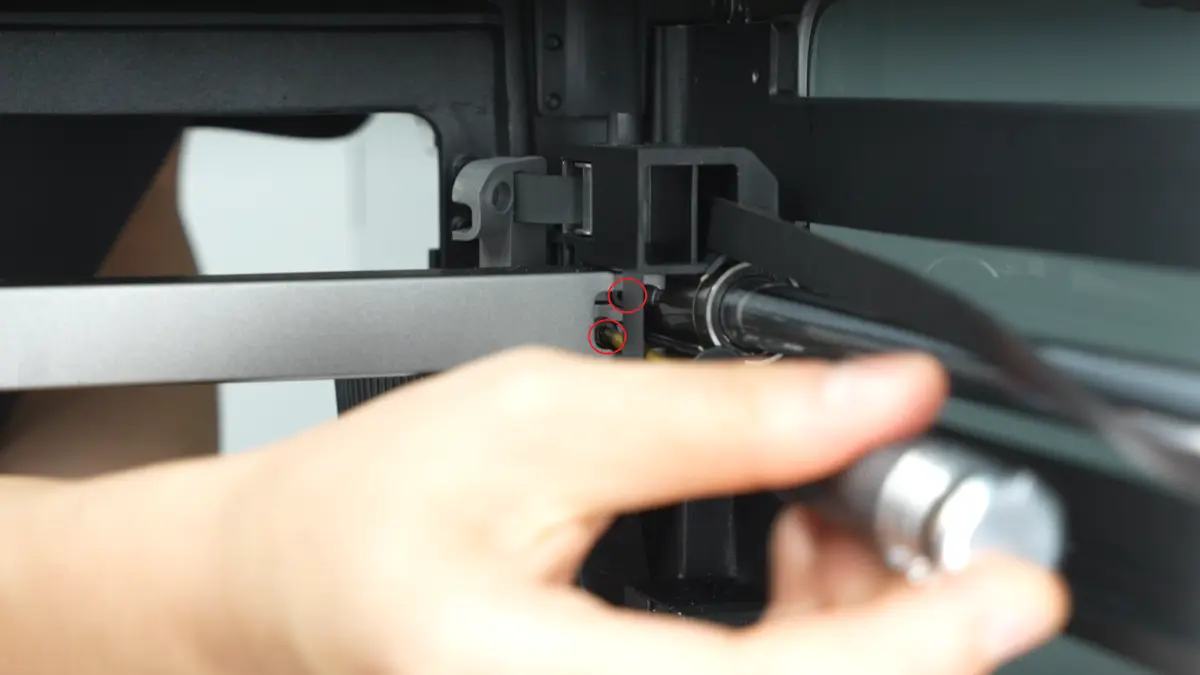

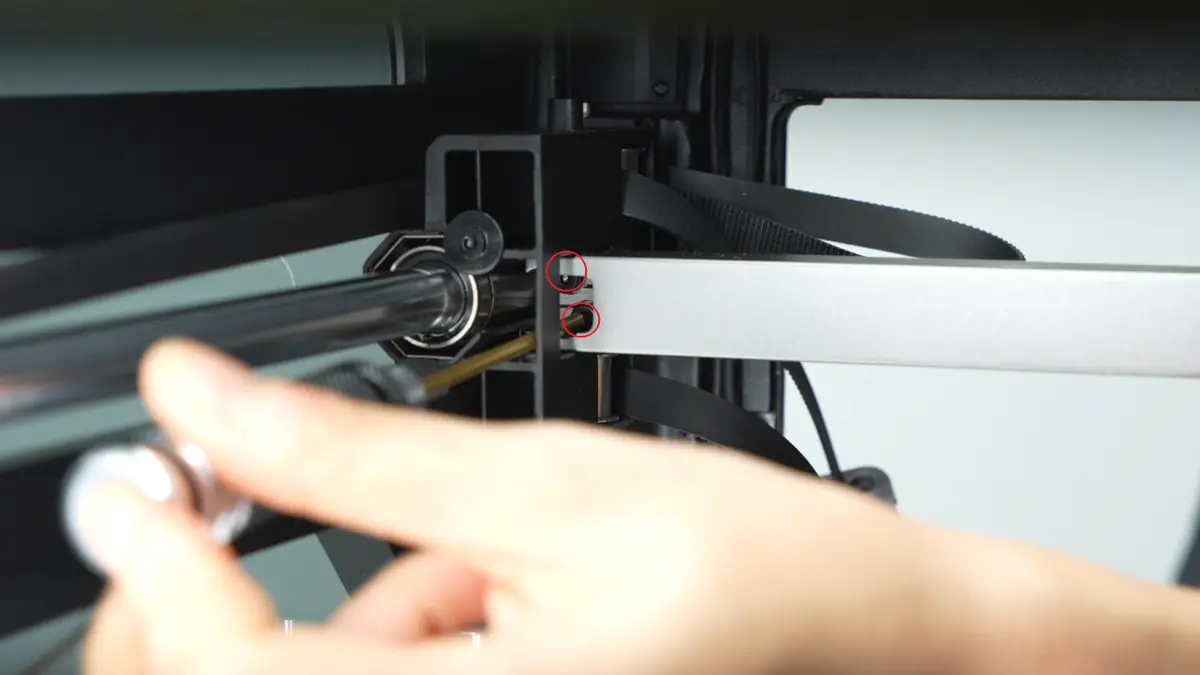

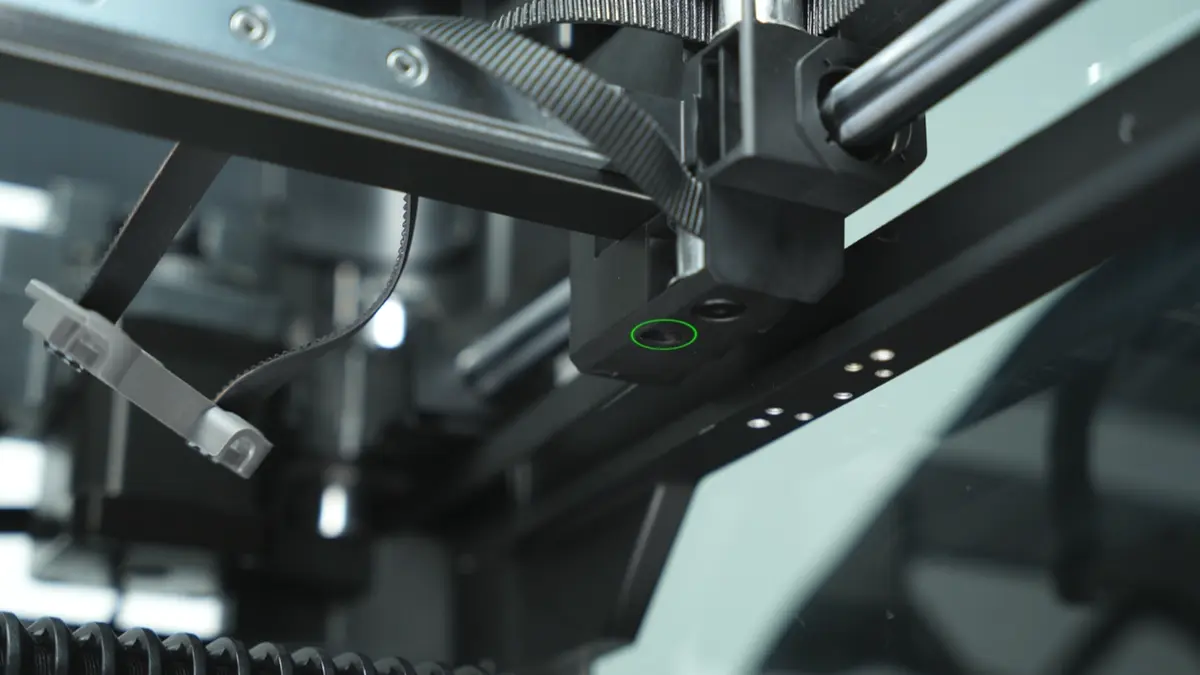

Fjern derefter de 4 skruer på siden af den lineære føringsskinne og de 2 skruer i bunden af slæden.

Når alle skruer er fjernet, skal du bevæge slæden frem og tilbage for at fjerne den lineære føringsskinne. Når du fjerner skinnen, skal du først frigøre den højre skinne fra slæden, derefter frigøre den venstre skinne fra slæden og til sidst tage skinnen ud i en vinkel.

Monteringsguide

Trin 1: Monter den lineære føringsskinne-enhed

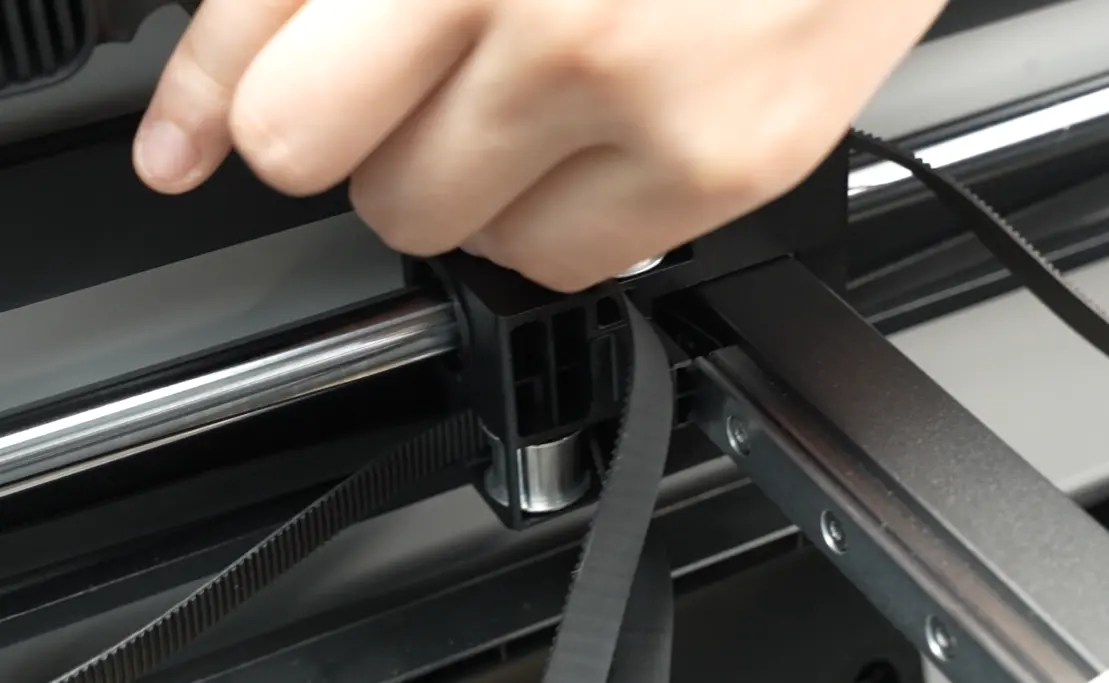

Når du monterer den nye lineære føringsskinne-enhed, skal du først føre den højre skinne ind i slæden og derefter den venstre skinne ind i slæden. Skub skinnen fremad, indtil den ikke kan bevæge sig længere. Dette trin bruger fordørens søjle til positionering for at sikre, at skinnen er parallel.

For at sikre, at den lineære føringsskinne er parallel, skal skinnen skubbes helt frem, før du monterer skinneskruerne. I modsætning til afmonteringstrinet kan skinnen ikke skubbes til midterpositionen for at montere skruer med en L-formet unbrakonøgle. Det anbefales derfor at bruge en kort unbrakonøgle til direkte at montere de 2 skruer på slæden, de 4 skruer på siden af skinnen og de 2 skruer i bunden af slæden.

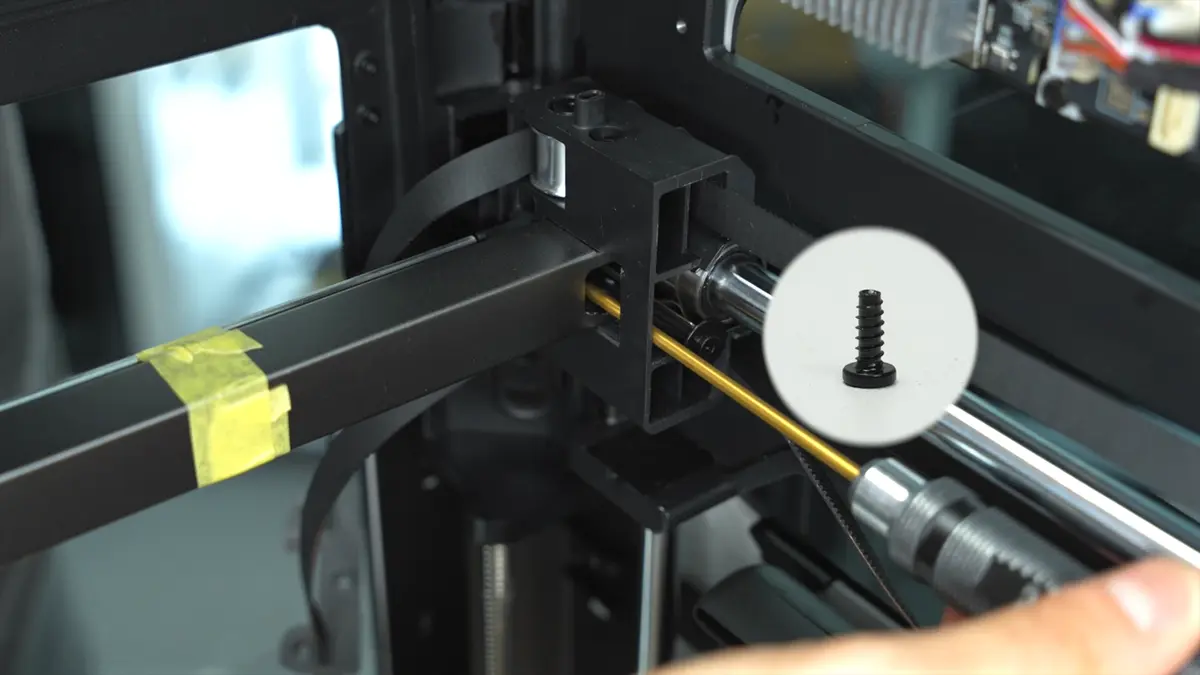

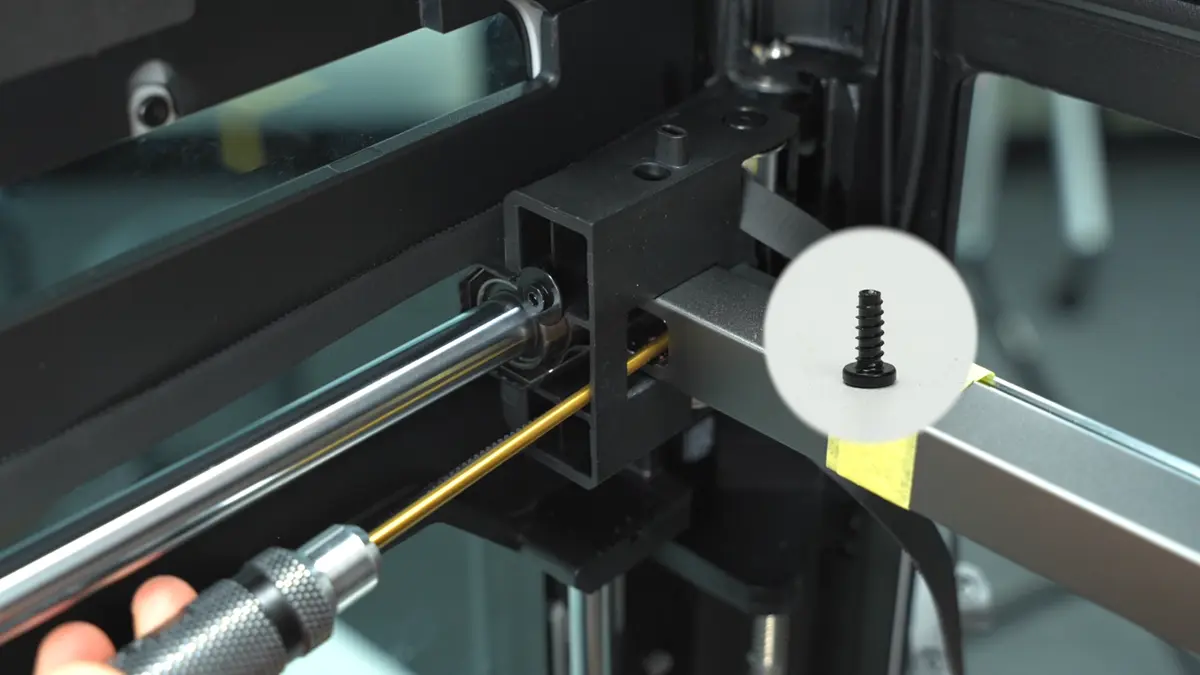

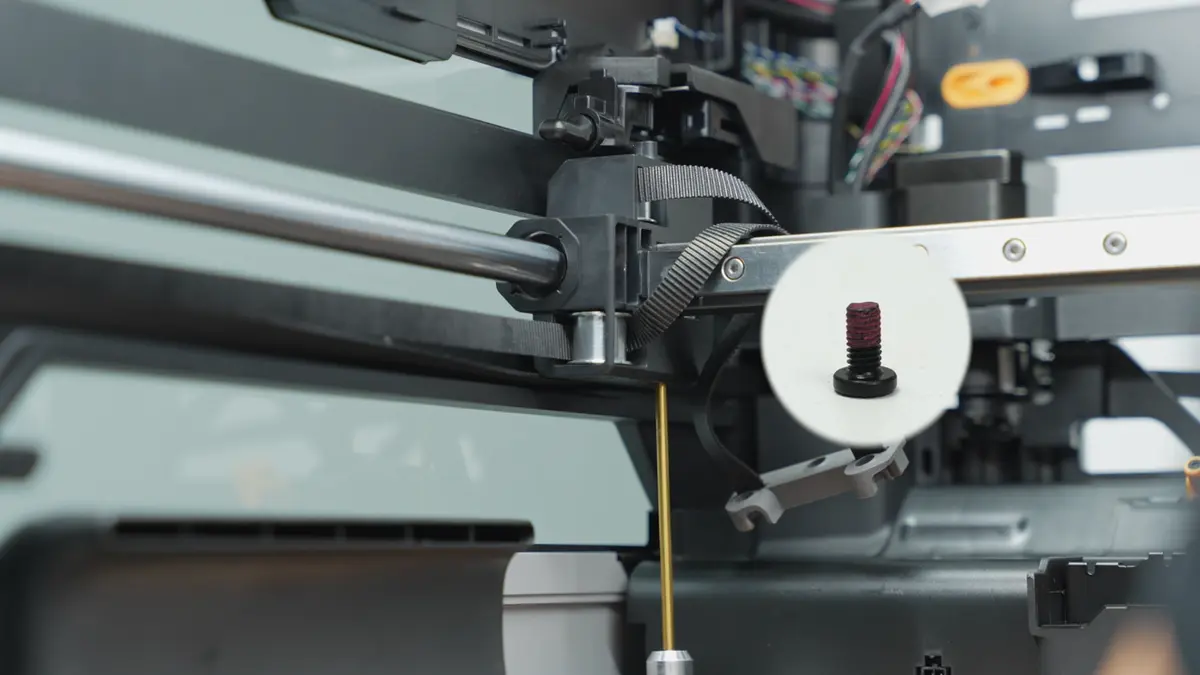

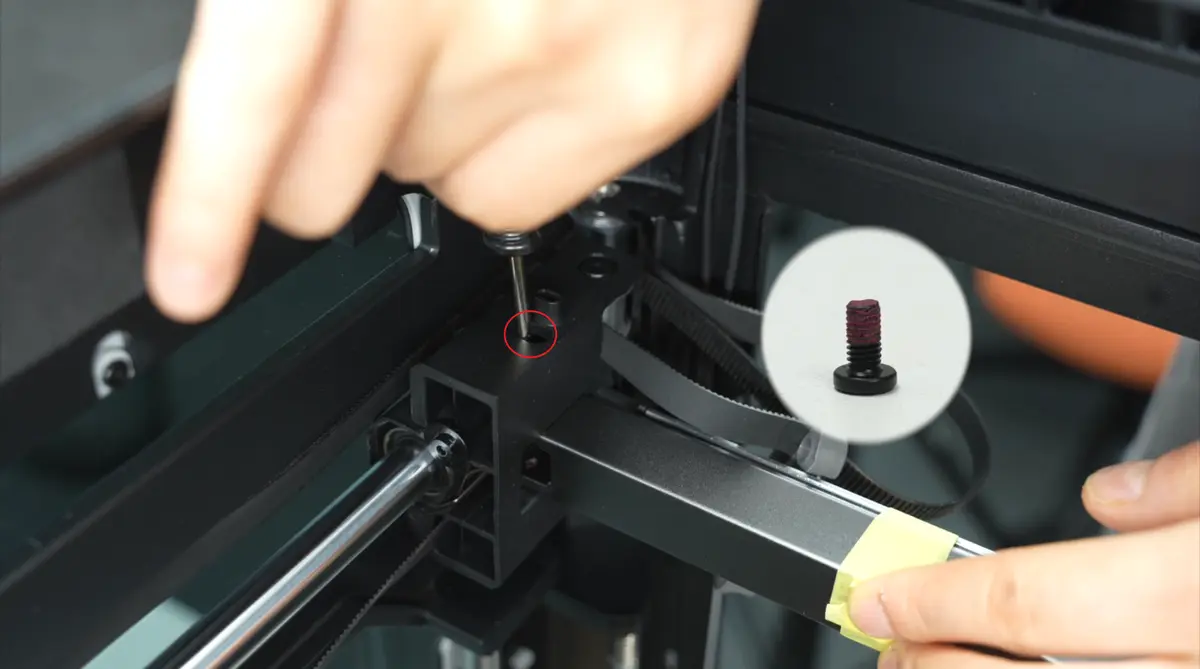

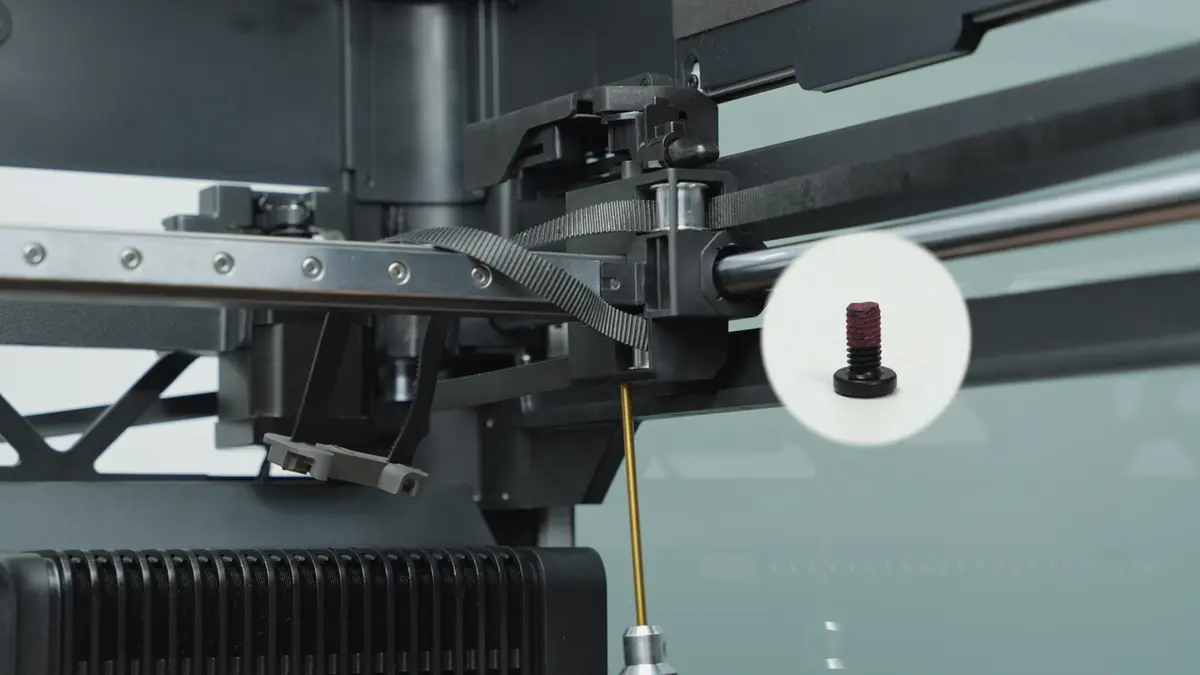

Bemærk: Skruerne på toppen og bunden af slæden er fingevindskruer, mens skruerne på siden af den lineære føringsskinne er grovgevindskruer. Byt ikke om på dem.

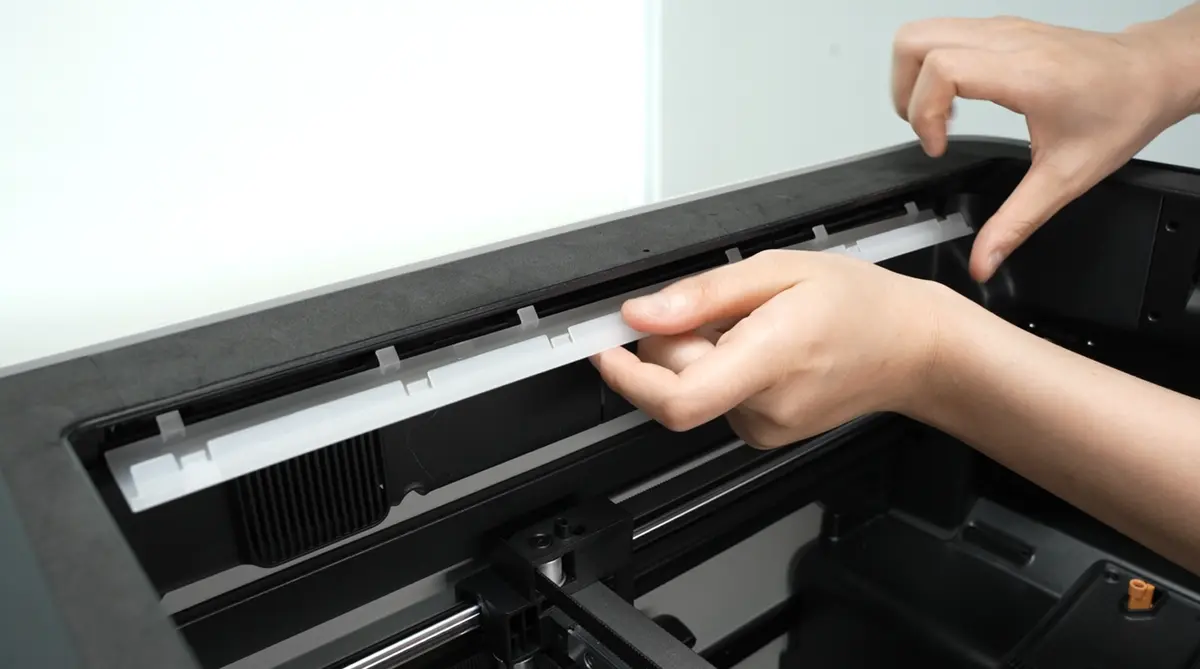

Ret klemmerne ind, og monter de venstre og højre LED-lysdæksler igen.

Trin 2: Fjern kabelbinderne

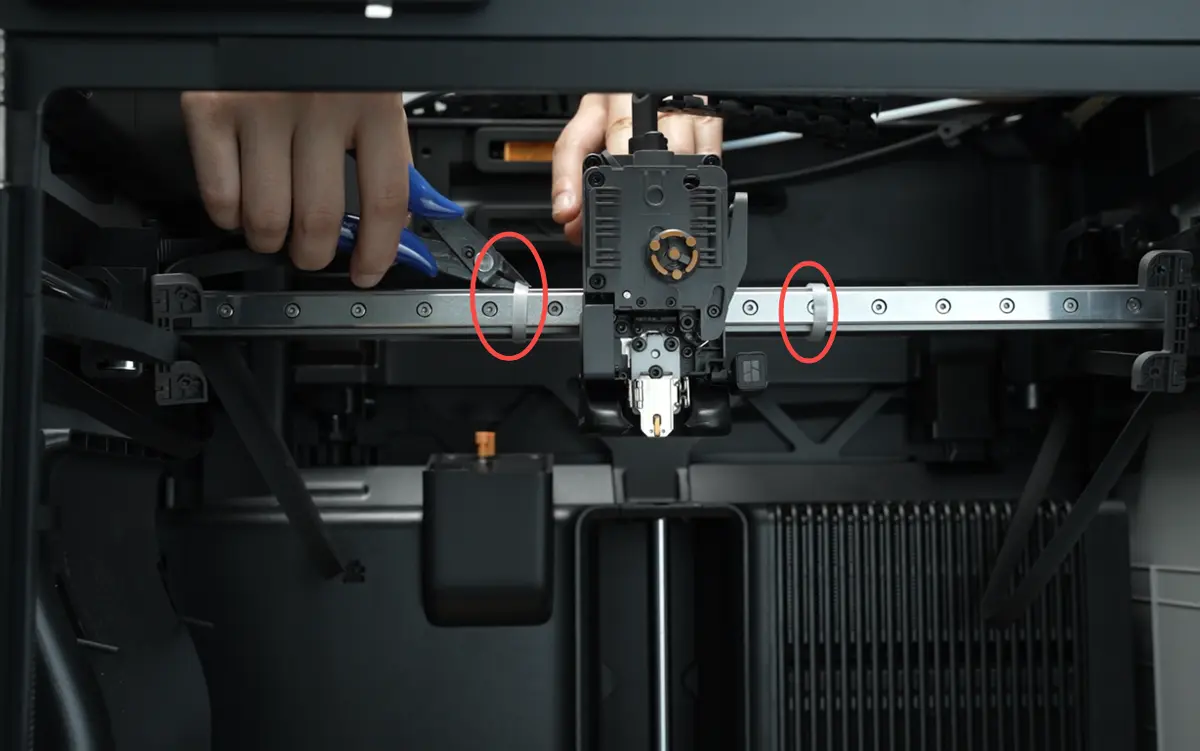

Når du har monteret den lineære føringsskinne-enhed, skal du bruge en spidstang til at klippe kabelbinderne på begge sider af toolhead over. (Dette er kun til demonstration af handlingen. Der kan være kontinuitetsfejl, som du kan se bort fra)

I virkeligheden sidder kabelbinderne på begge sider nær den tomme toolhead-mellemramme.

Trin 3: Monter dækslet til AP-kabelorganisering

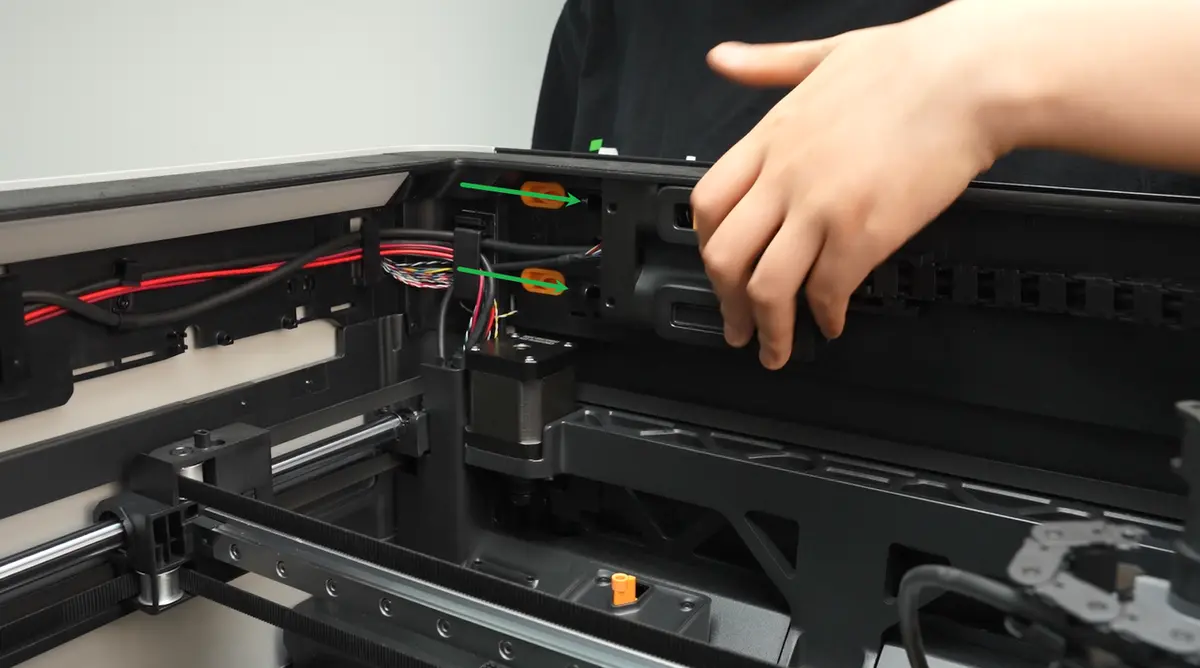

Fastgør først AP-printdækslet igen fra siden nær printerens bagpanel. Tryk begge positioner, som pilene viser, på plads: højre side skal flugte med filamentbufferen, og bunden skal flugte med kabelbeskyttelsesdækslet. Brug derefter en H2.0 unbrakonøgle til at spænde 1 fastgørelsesskrue (BT2.6x8).

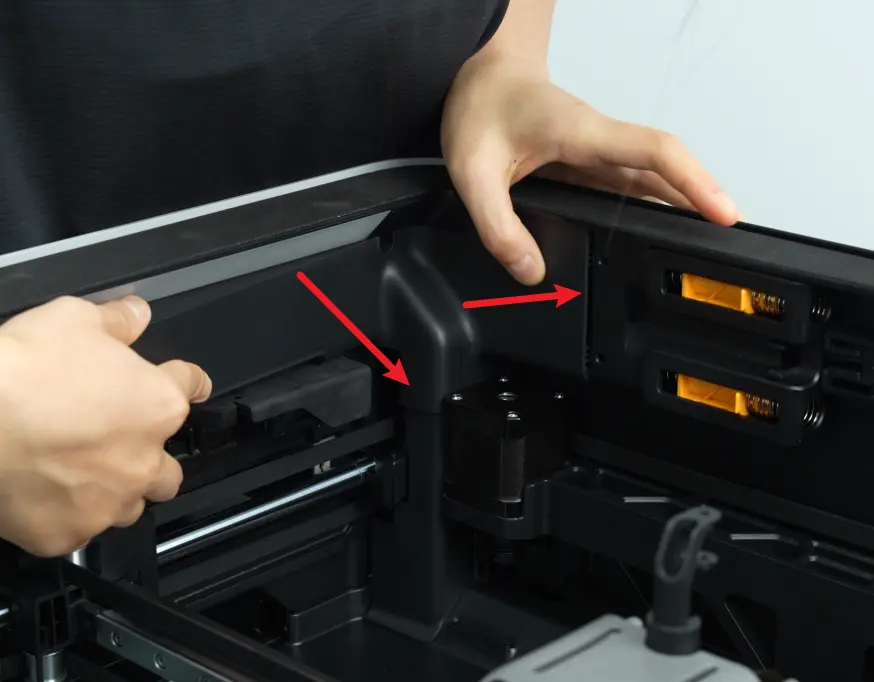

Bemærk: Før du monterer AP-printdækslet, skal du kontrollere, om kablerne blokerer PTFE-slangen, så det ikke påvirker den efterfølgende montering af PTFE-slangen.

Trin 4: Monter ekstruderenheden

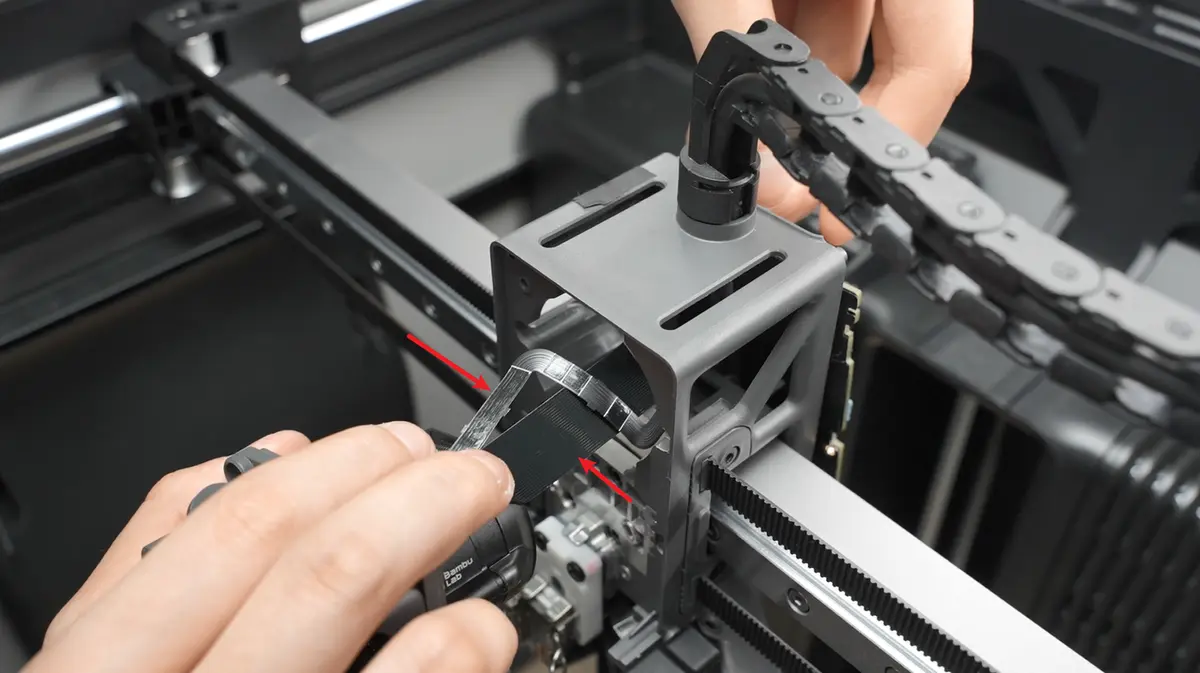

Med feeder-hallsensorkablet øverst og ekstrudermotorkablet nederst skal du føre ekstruderenheden ind i toolhead-mellemrammen.

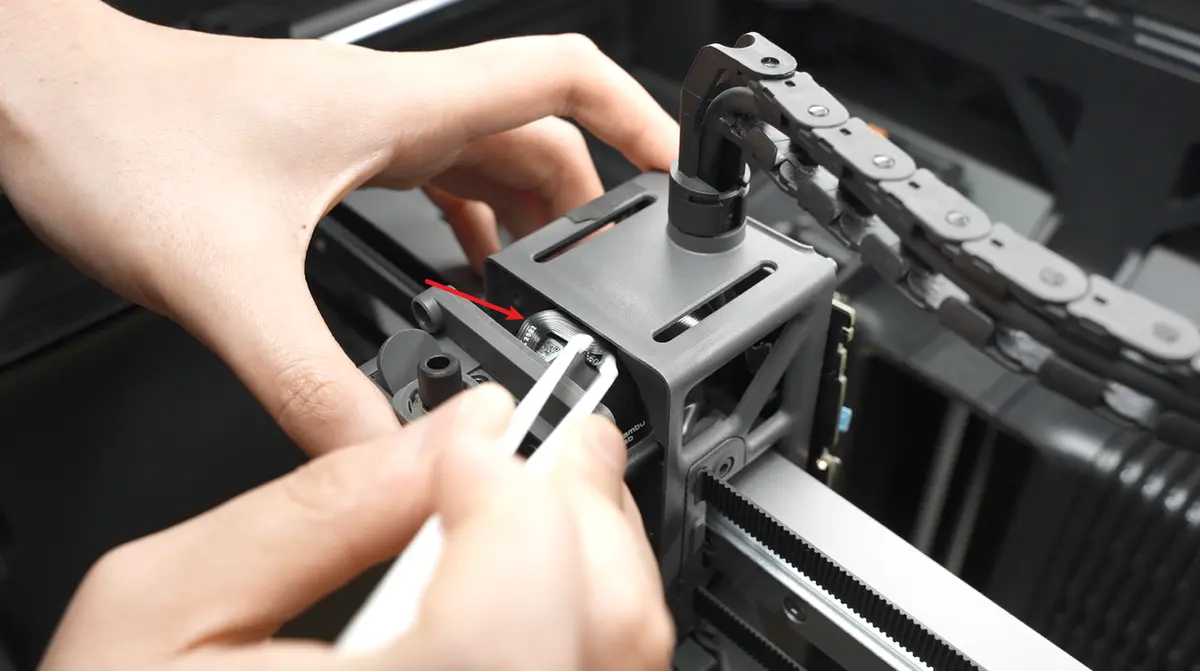

Hvis et kabel stikker op, skal du flade det ud med et plastværktøj eller fingeren, før du skubber videre, så du undgår at beskadige kablet.

Sæt kablets klæbeunderlag tilbage på plastmellemrammen.

Monter de 4 skruer til ekstruderenheden.

Trin 5: Monter toolhead-kameraet

De følgende trin er kun til demonstration af handlingerne og kan have kontinuitetsfejl, som du kan se bort fra (hotend-blæseren, hvirvelstrømsspolen og hotend-varmeenheden er ikke reelt monteret endnu).

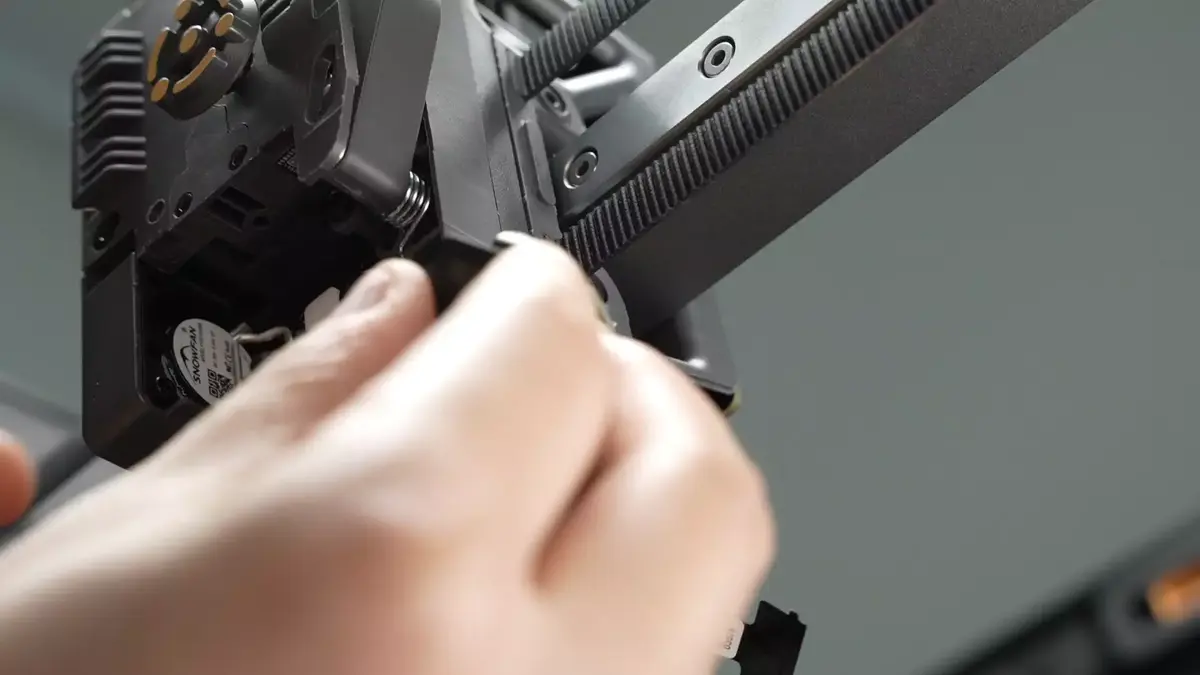

Ret skruehullerne ind på forhånd, før fladkablet gennem kabelsporet, og sæt det resterende klæbeunderlag på fladkablet på den tilsvarende position på mellemrammen.

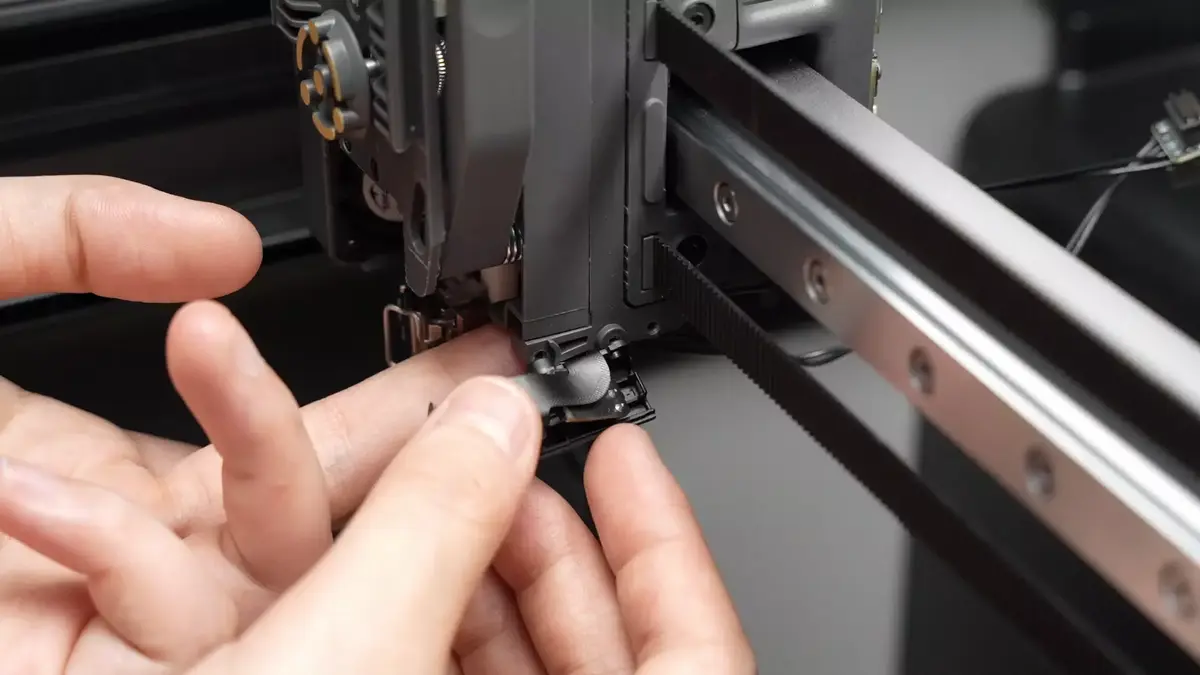

Ret skruehullerne ind, monter toolhead-kameraet igen, og spænd de 2 fastgørelsesskruer. Når du monterer skruerne: spænd først skrue 1 et par omgange, spænd derefter skrue 2 helt, og fortsæt til sidst med at spænde skrue 1.

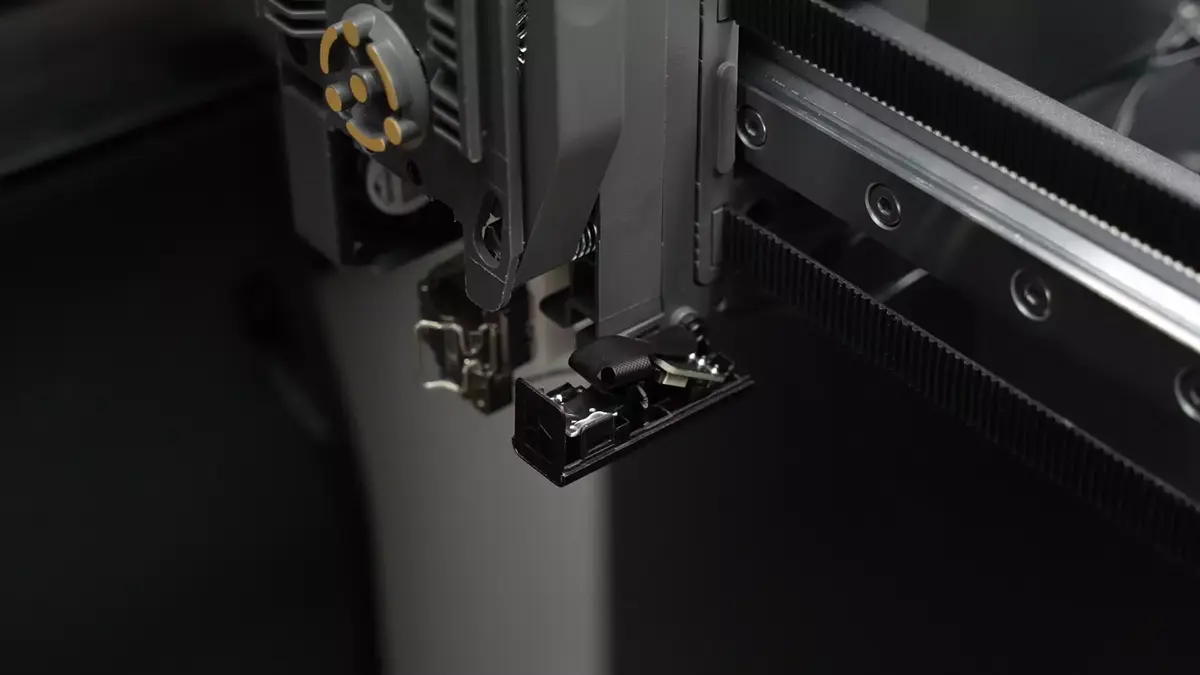

Klik toolhead-kameraets dæksel tilbage på plads.

Trin 6: Monter hotend-varmeenheden

De følgende trin er kun til demonstration af handlingerne og kan have kontinuitetsfejl, som du kan se bort fra (hotend-blæseren og hvirvelstrømsspolen er ikke reelt monteret endnu).

Monter varmeskjoldet (yderst vigtigt, undlad det ikke), ret det ind efter skruehullerne og det midterste positioneringspunkt, og monter derefter hotend-varmeenheden igen;

Spænd de 3 fastgørelsesskruer;

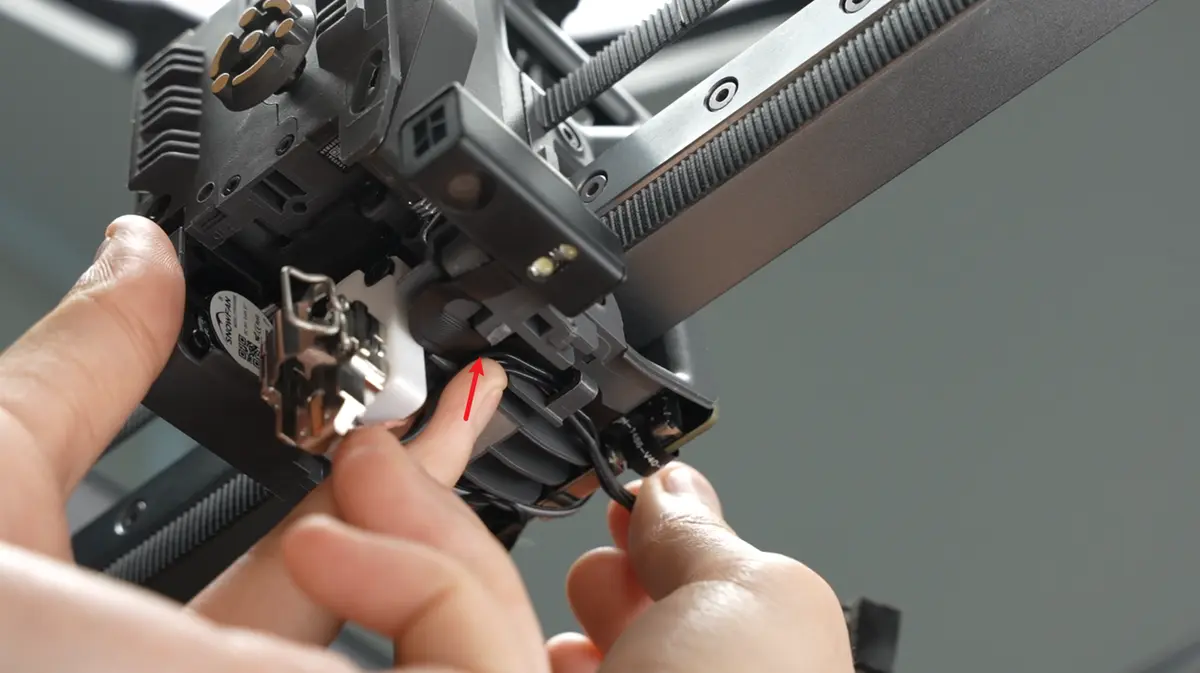

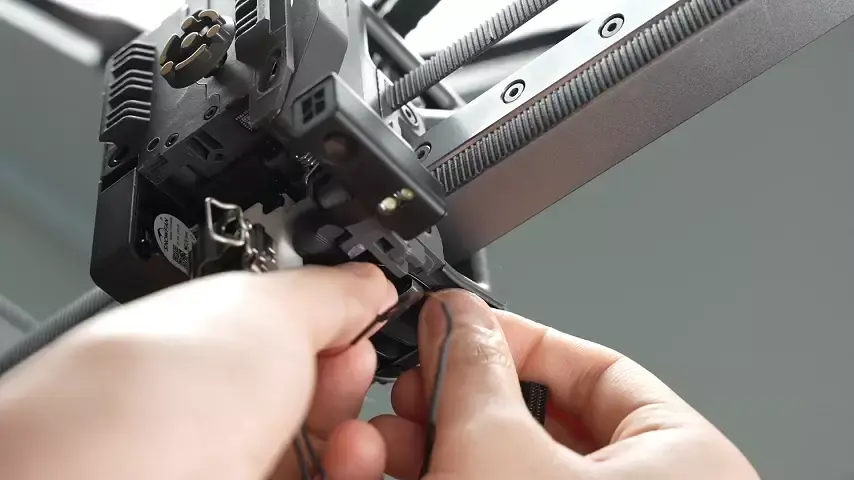

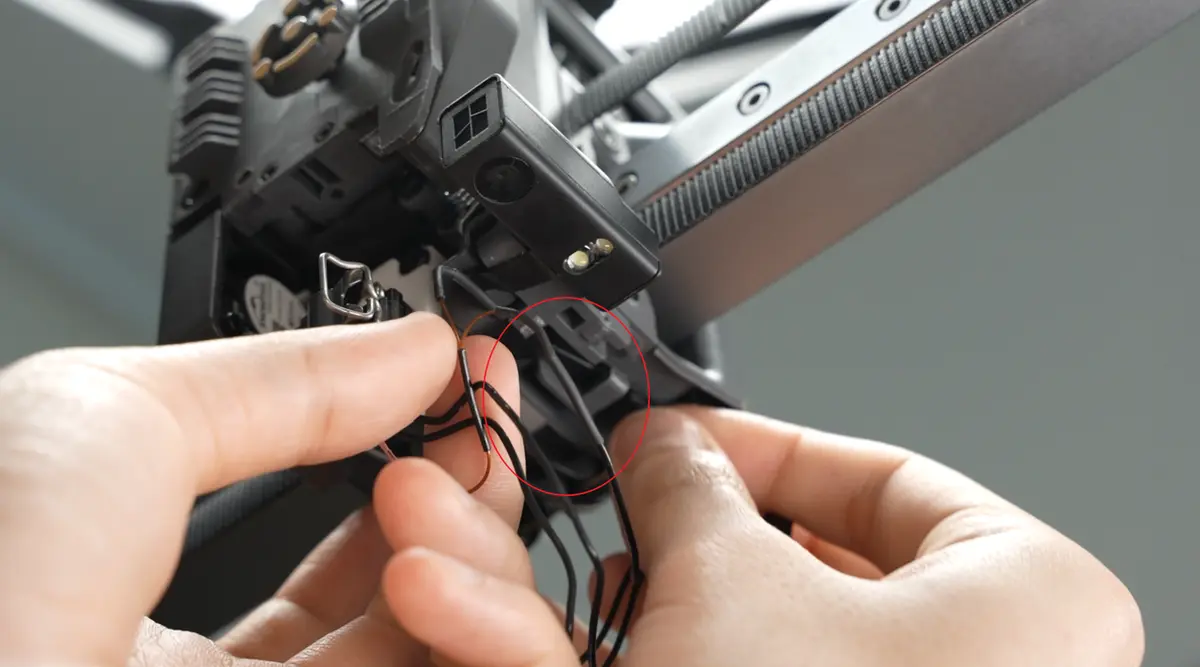

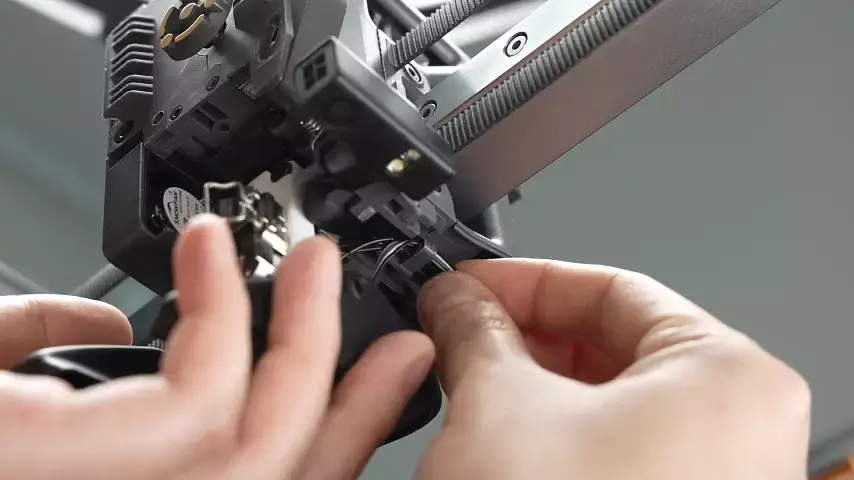

• Klem det nye hotend-varmekabel ned i kabelstyringssporet. Når kablet er klemt fast, skal du trykke på det område, pilen viser, som i videoen.

Trin 7: Monter hotend-blæseren og hvirvelstrømsspolen

De følgende trin er kun til demonstration af handlingerne og kan have kontinuitetsfejl, som du kan se bort fra.

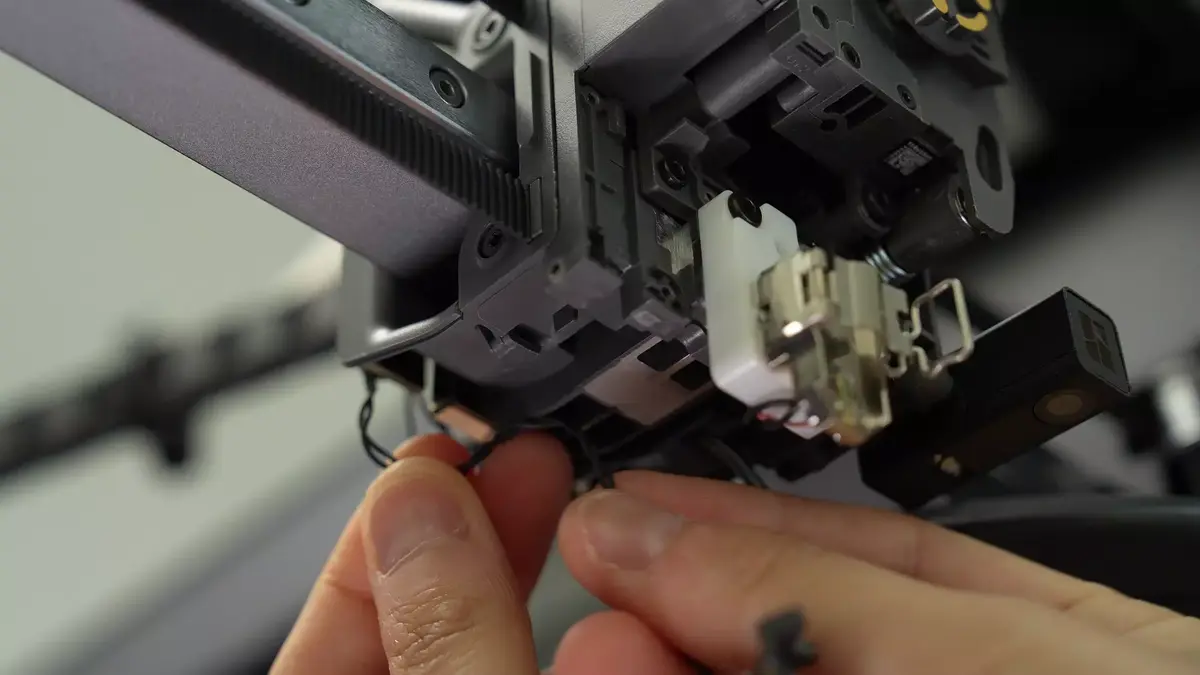

Klem hvirvelstrømsspolekablet og hotend-blæserkablet ned i kabelstyringssporet i rækkefølge.

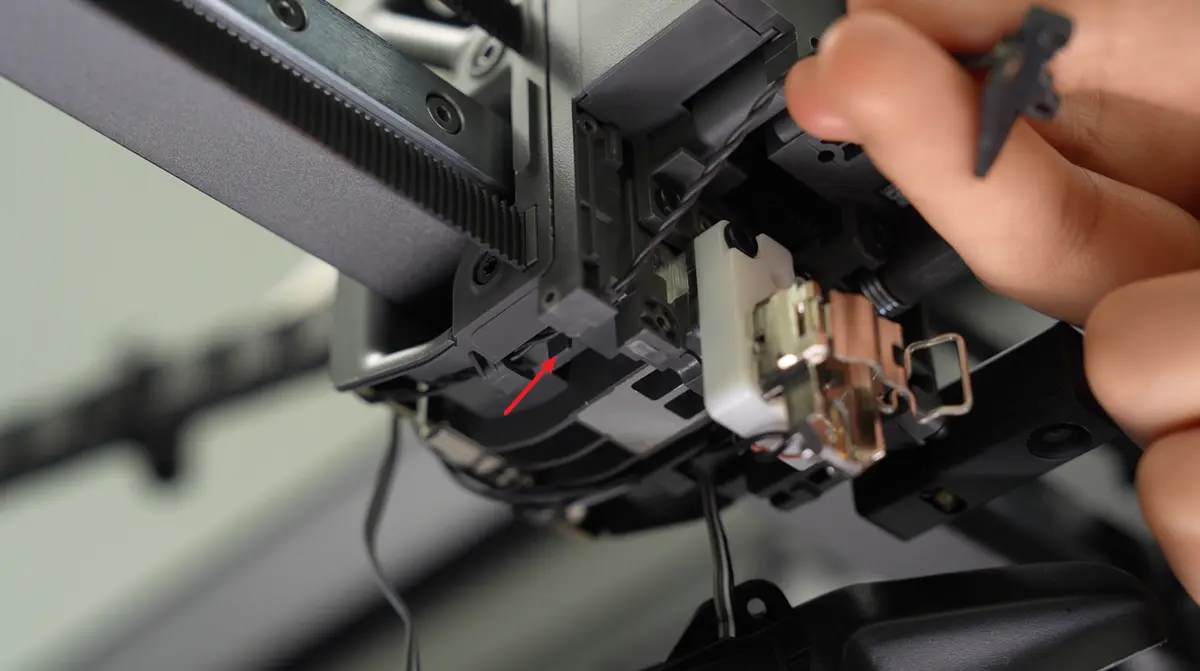

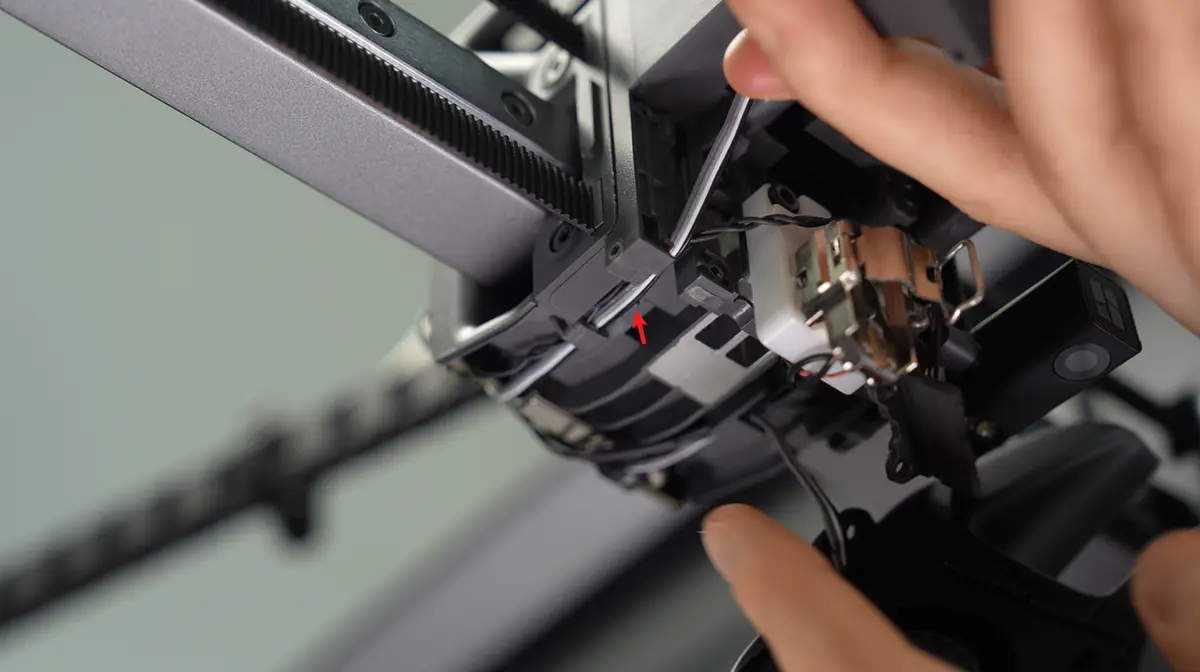

Bemærk: Set forfra skal kablet føres gennem venstre side af kabelstyringsstolpen, som pilen viser (set forfra).

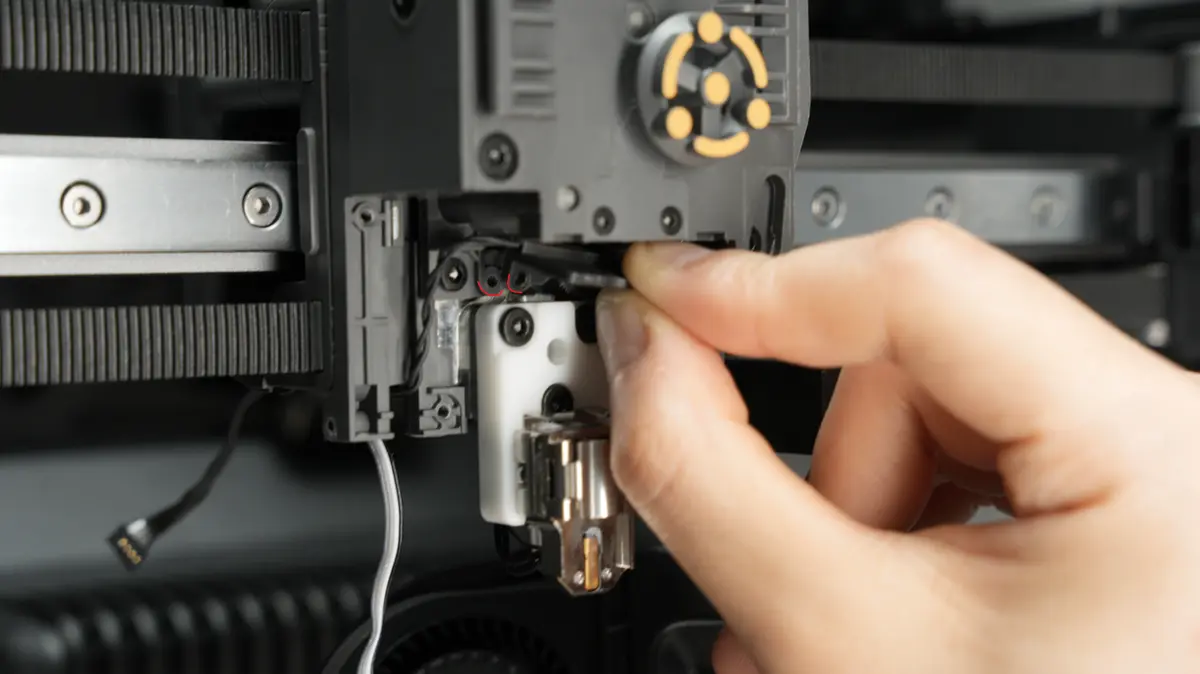

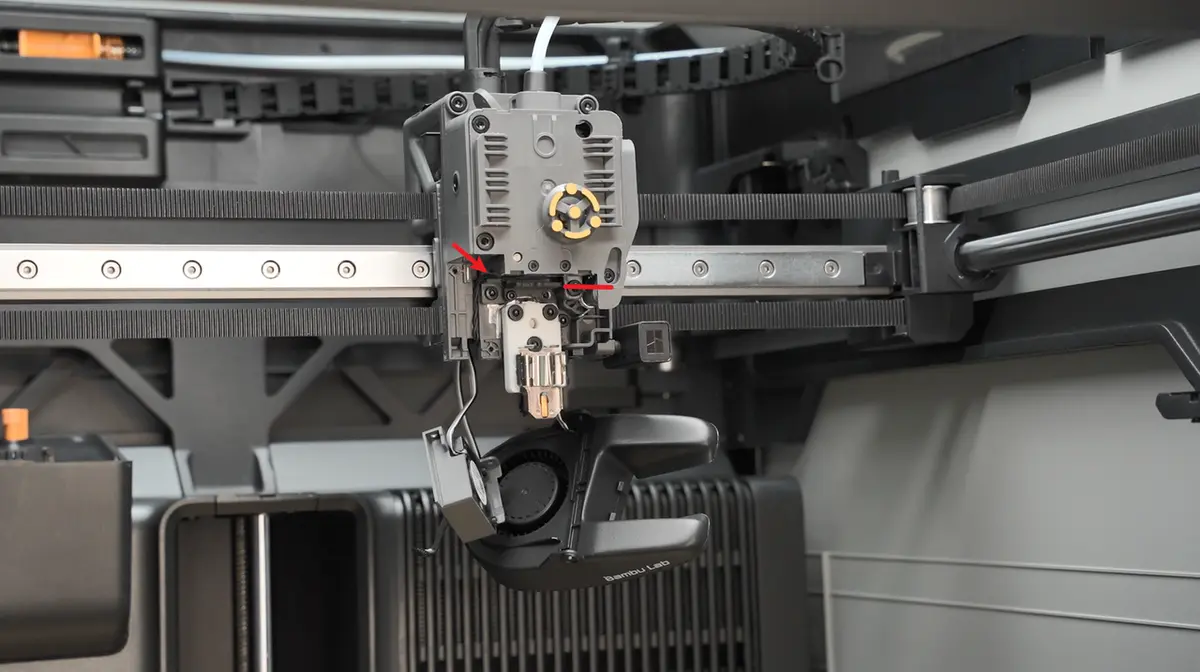

Ret skruehullerne ind, så buerne på de to konstruktionsdele overlapper. Monter skruerne til hvirvelstrømsspolen. Når du monterer skruerne: spænd først den ene skrue let, spænd derefter den anden skrue helt, og spænd til sidst den første skrue igen for at sikre, at hvirvelstrømsspolen er i vater efter montering (vigtigt).

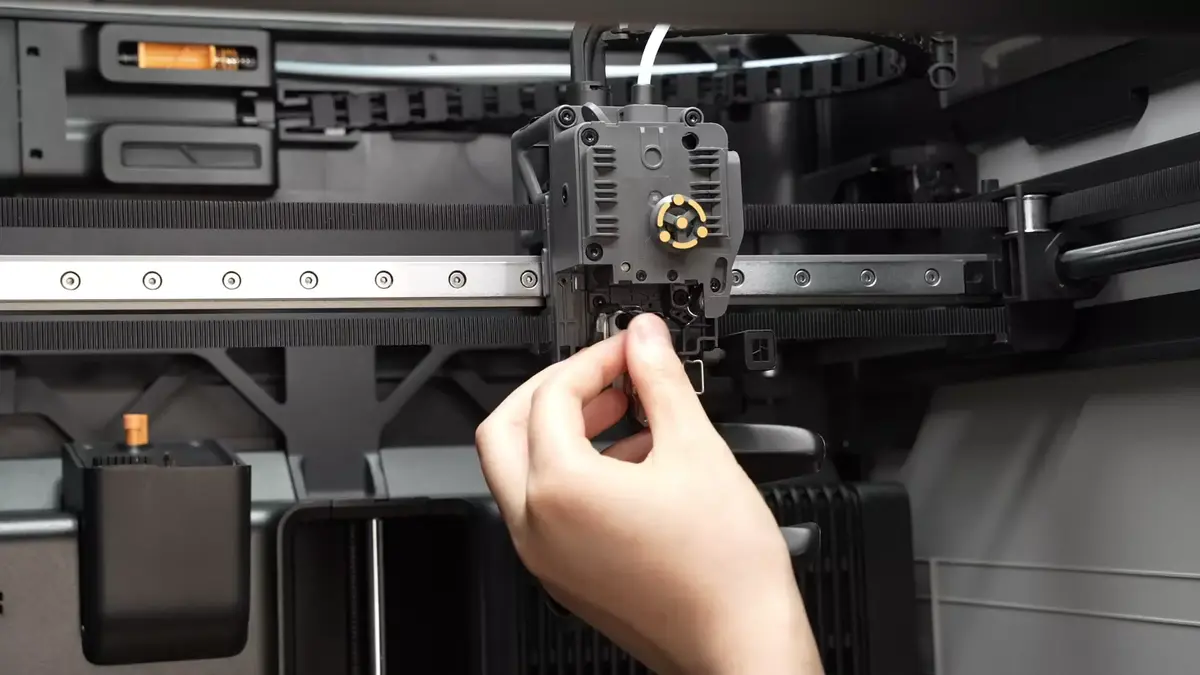

Kalibrer hvirvelstrømsspolens monteringsposition (vigtigt): Monter hotend igen, fold et passende stykke A4-papir på midten, og før det ind i mellemrummet mellem hotend og hvirvelstrømsspolen. Når du trækker papiret frem og tilbage, skal du mærke en let friktionsmodstand, men papiret skal stadig kunne bevæge sig frit. Det viser, at mellemrummet mellem hotend og hvirvelstrømsspolen er ca. 0,2-0,3 mm.

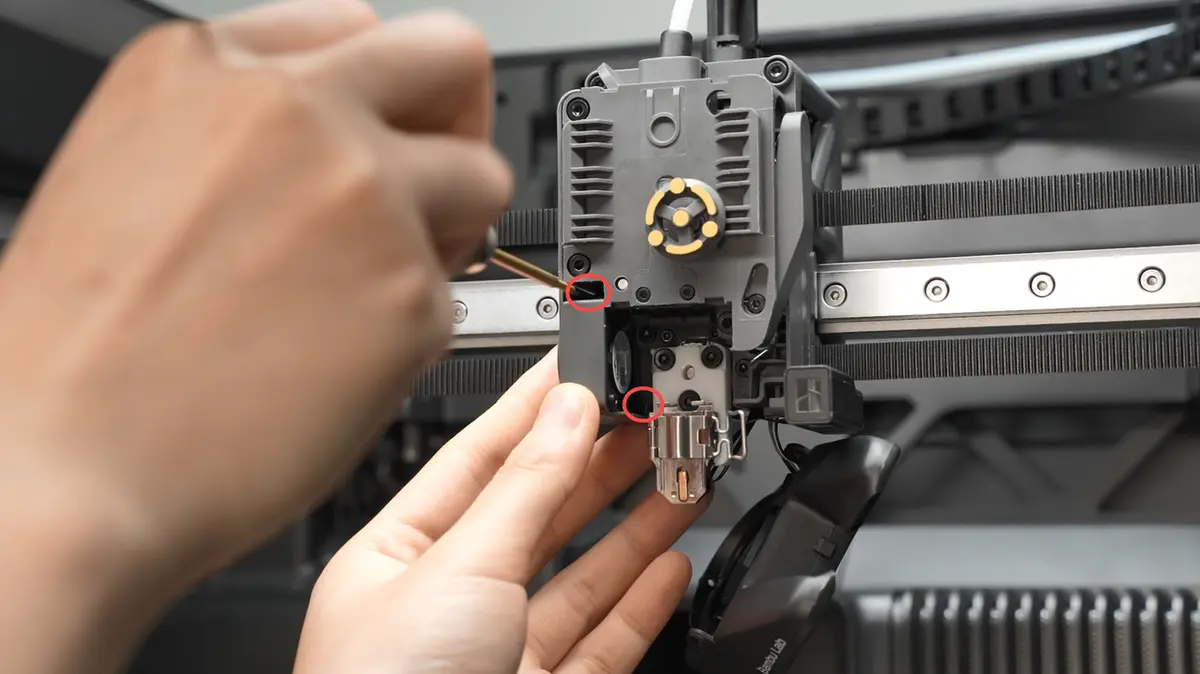

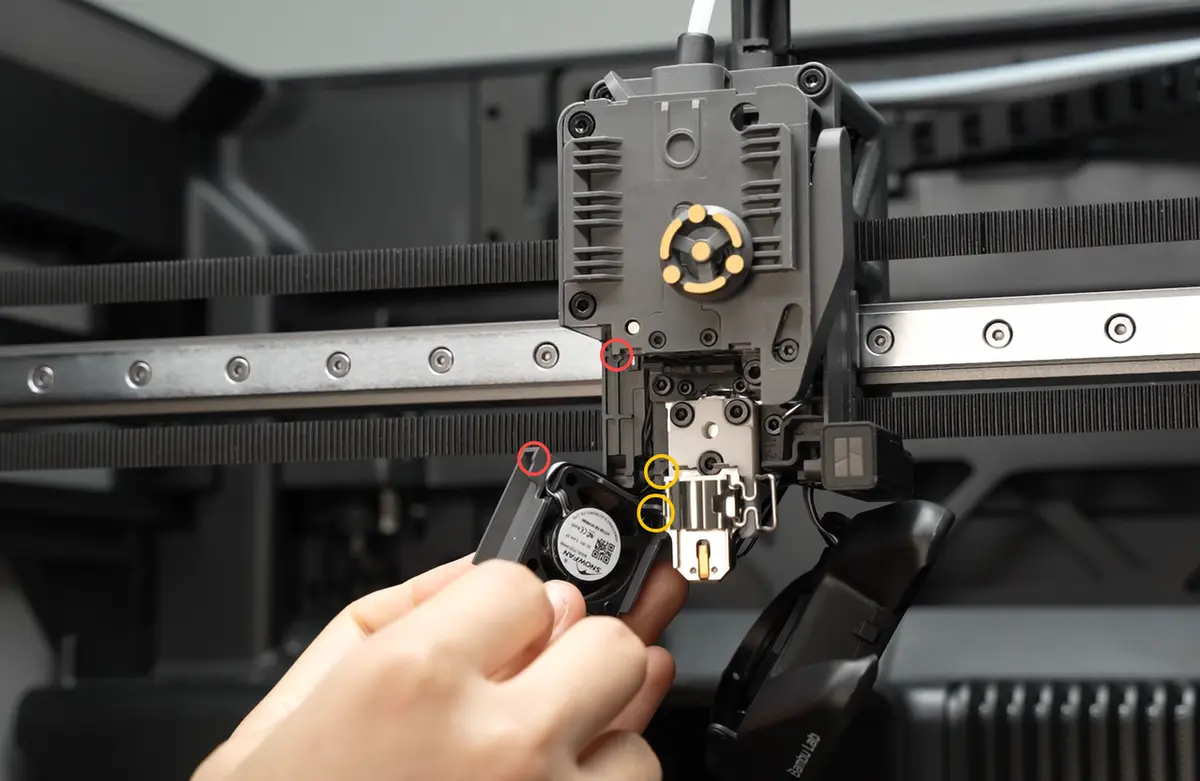

• Vend blæserens mærkede side mod hotend, og ret den ind efter skruehullerne (se de røde og gule cirkler på figuren nedenfor);

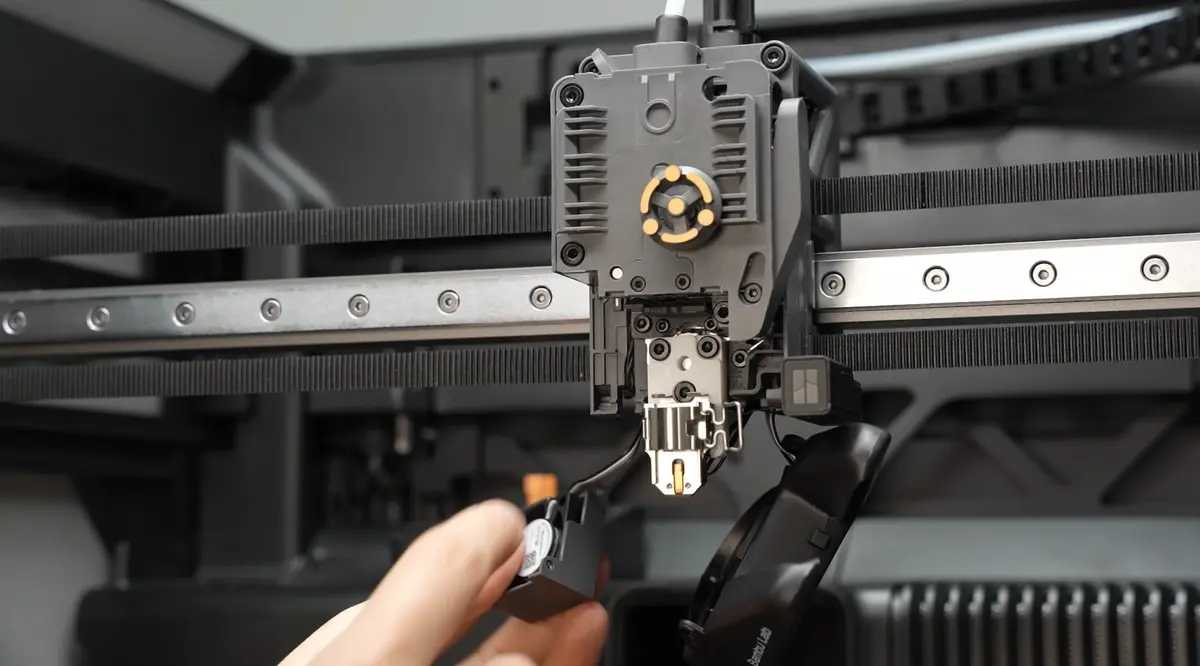

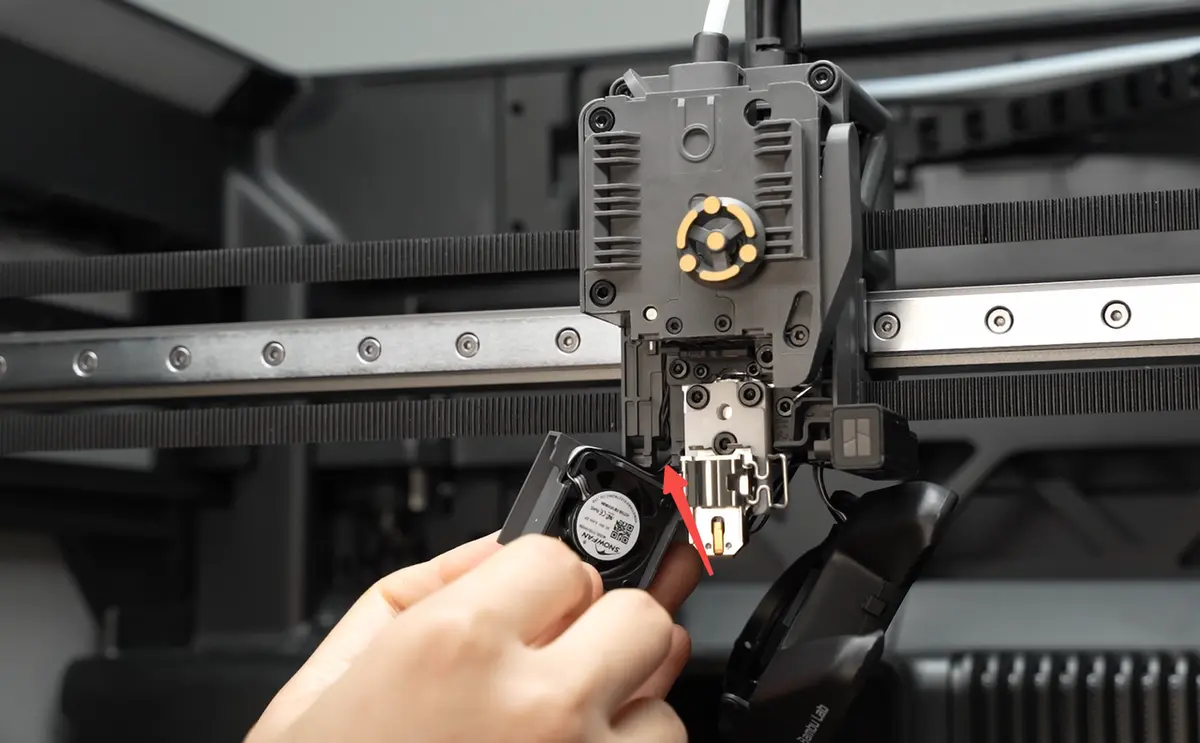

Fold blæserkablet ned i rillen vist på figuren, og monter derefter blæseren.

• Spænd blæserens to fastgørelsesskruer.

Trin 8: Monter komponentkøleblæseren

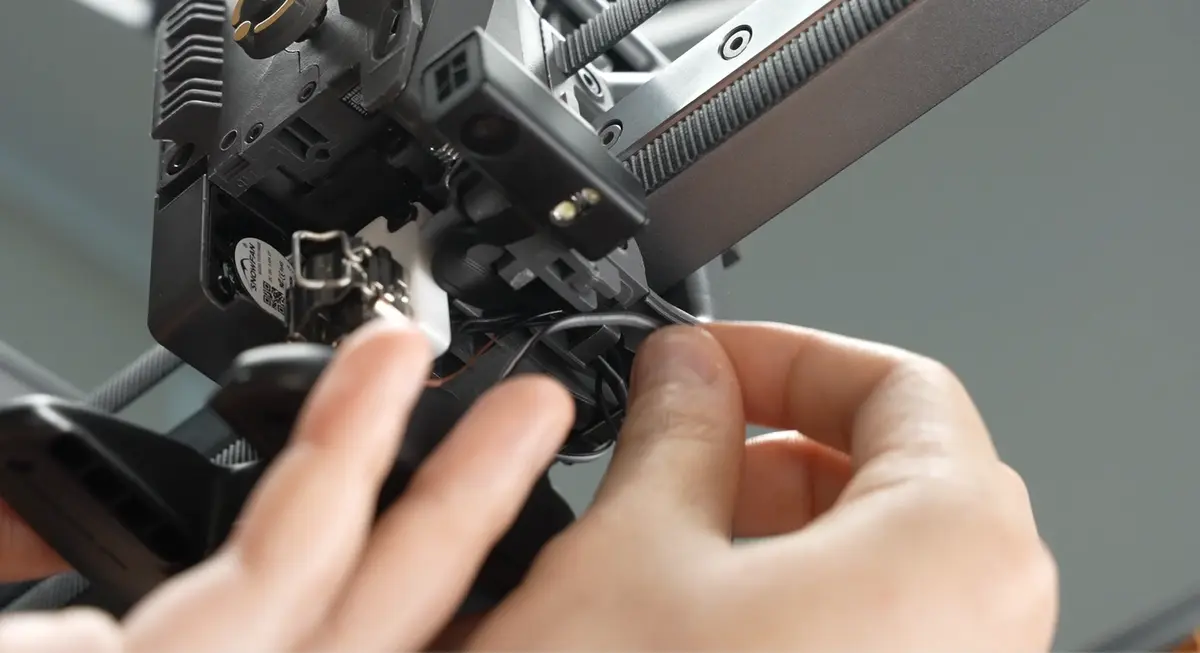

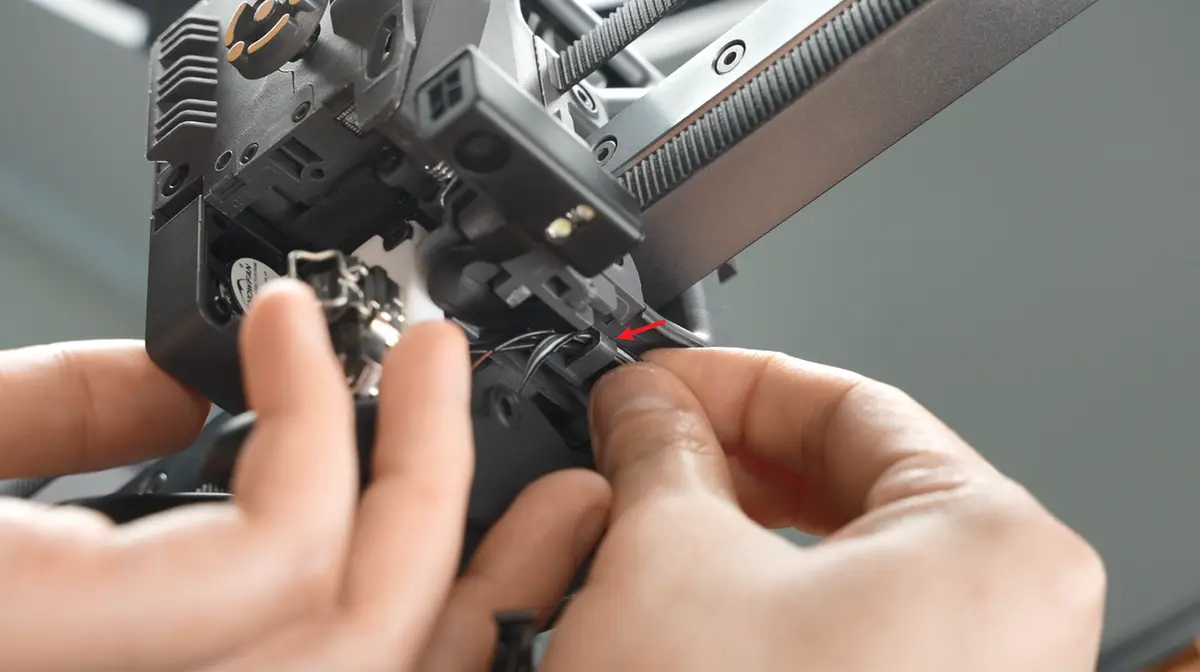

Klem komponentkøleblæserens kabel ned i kabelklemmen;

Trin 9: Monter TH-printet

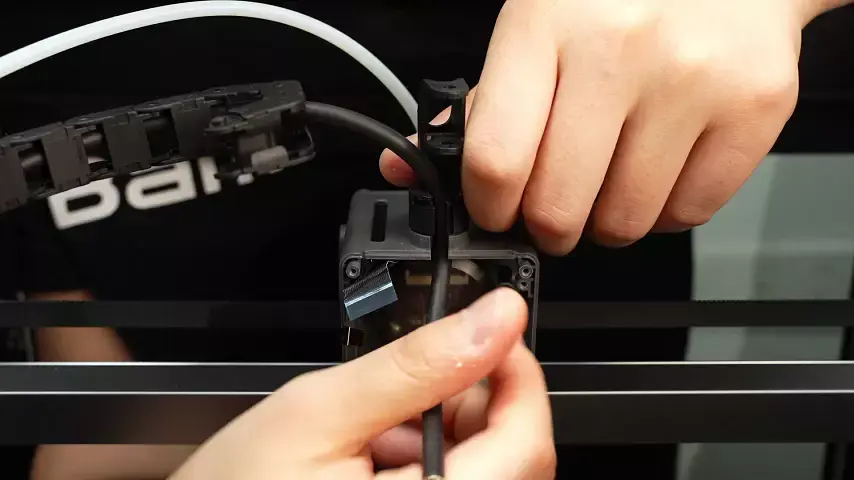

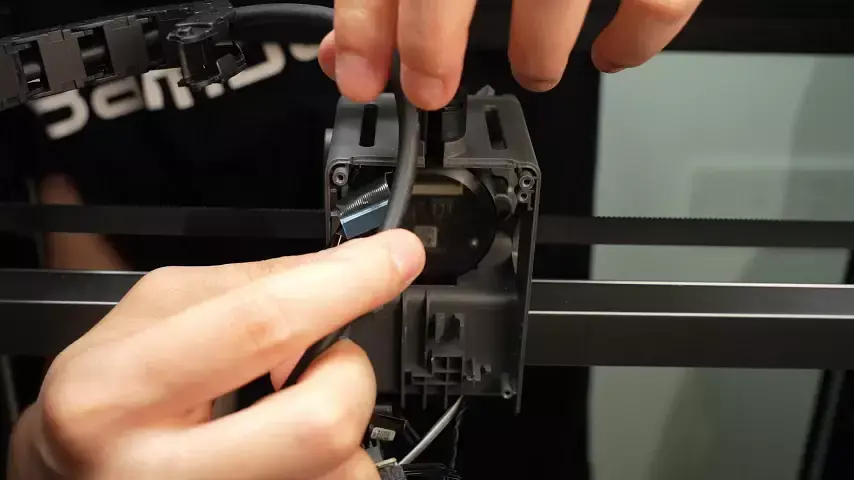

Klem USB-C-kablet ned i kabelkæde-beslaget.

Du kan følge denne wiki for at montere TH-printet.

Udskift H2S TH-print

Trin 10: Monter remmen

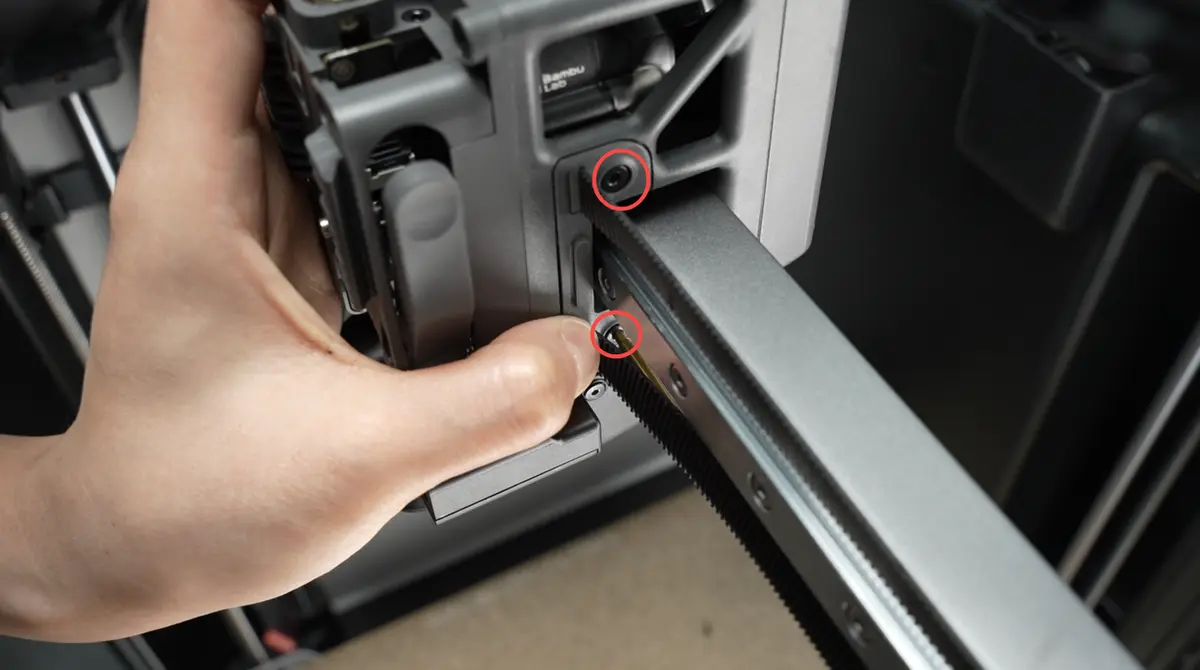

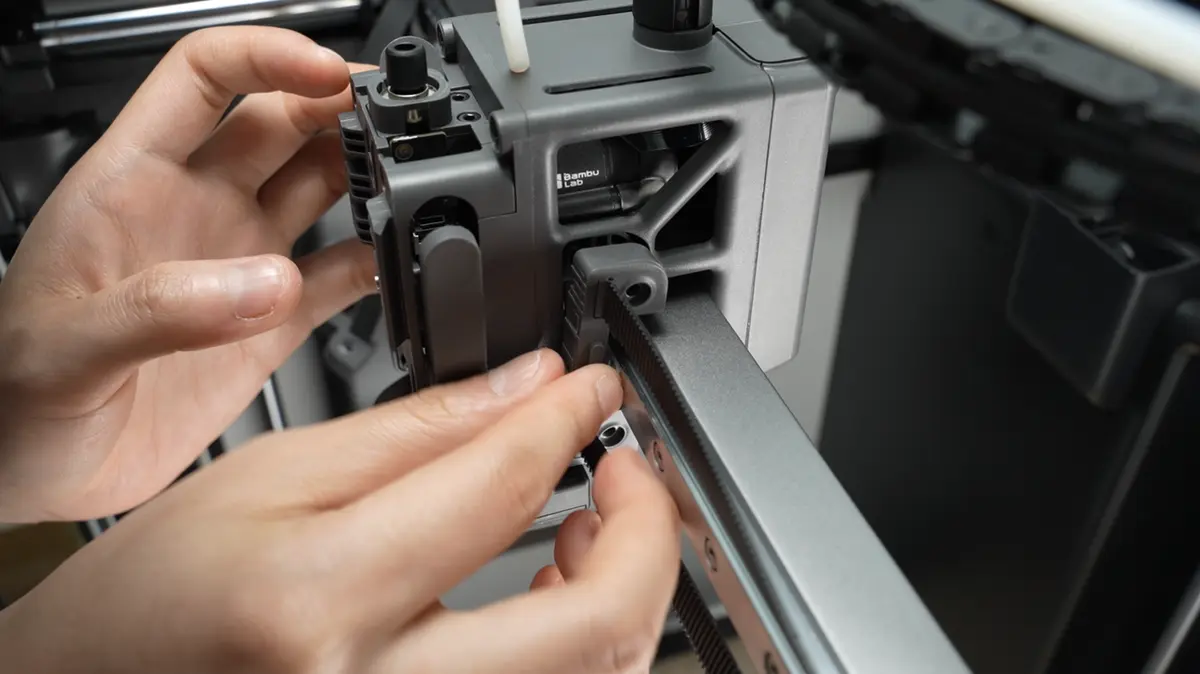

Monter remholderen tilbage i toolheadets spor, og skru derefter de 3 remholderskruer i.

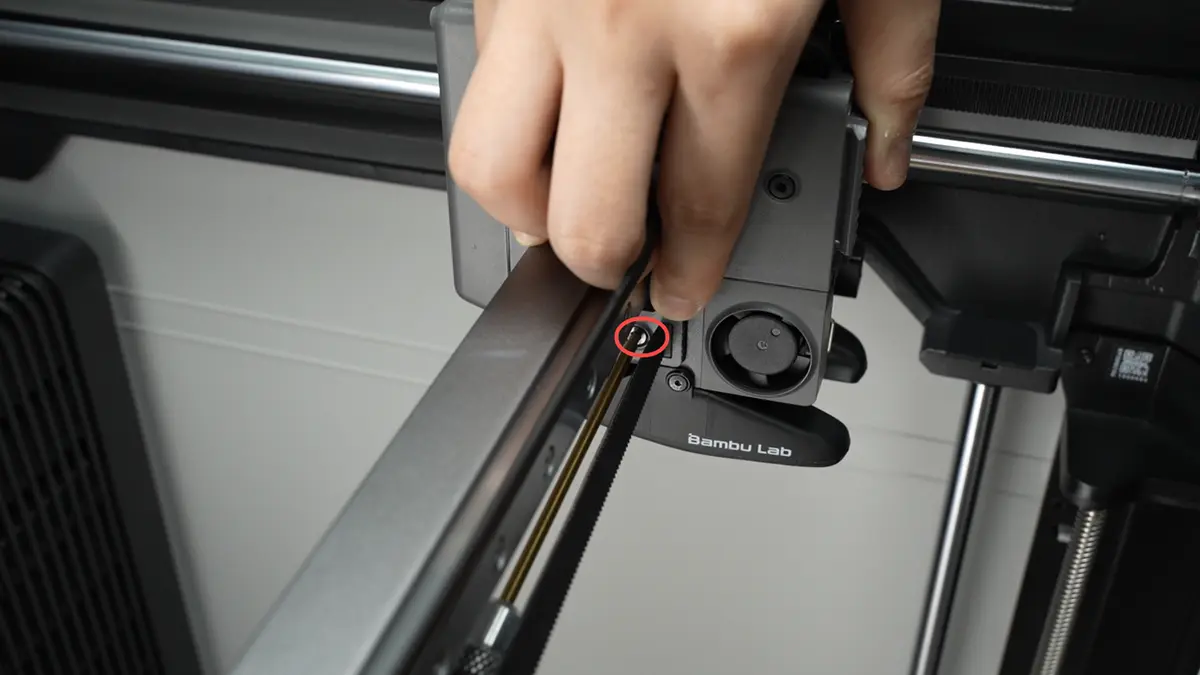

Skub derefter toolhead til den anden side, og monter den anden remholder. Da den første remholder allerede er monteret, kan den resulterende spænding gøre det svært at montere den anden. Spænd først den midterste skrue let (spænd den ikke helt). Når de øverste og nederste skruer er spændt helt, skal du spænde den midterste skrue igen.

Trin 11: Monter hotend

Følg denne vejledning for at montere hotend (Klik her for at hoppe videre)

Trin 12: Monter PTFE-slangen

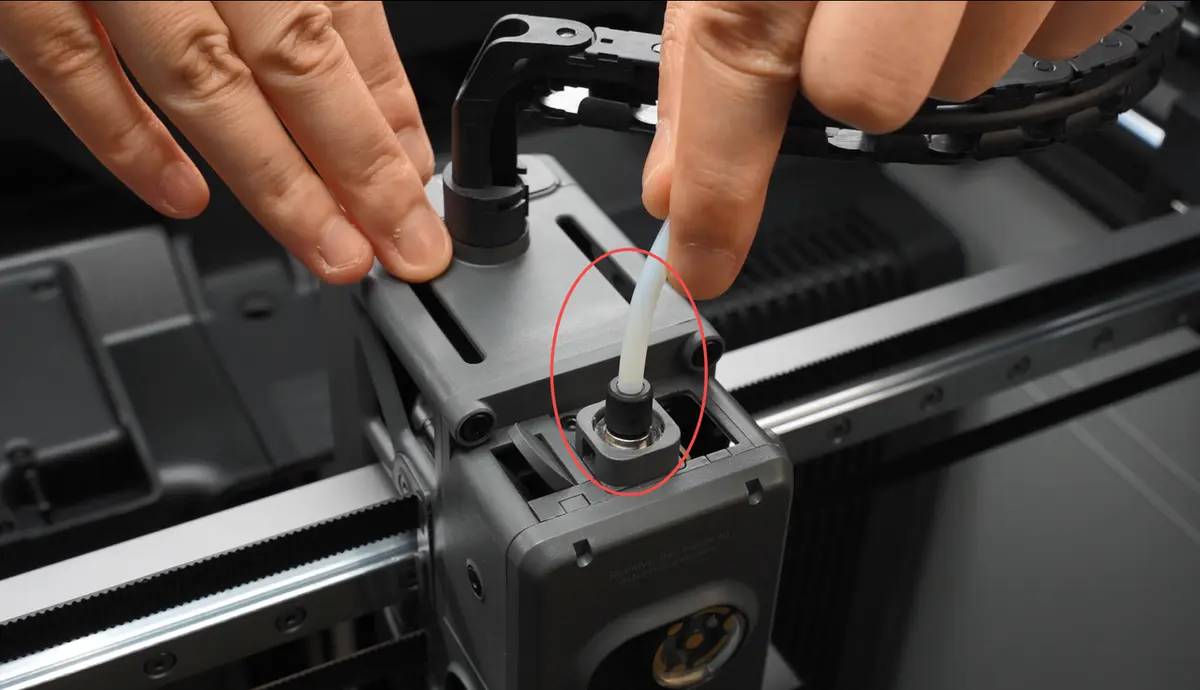

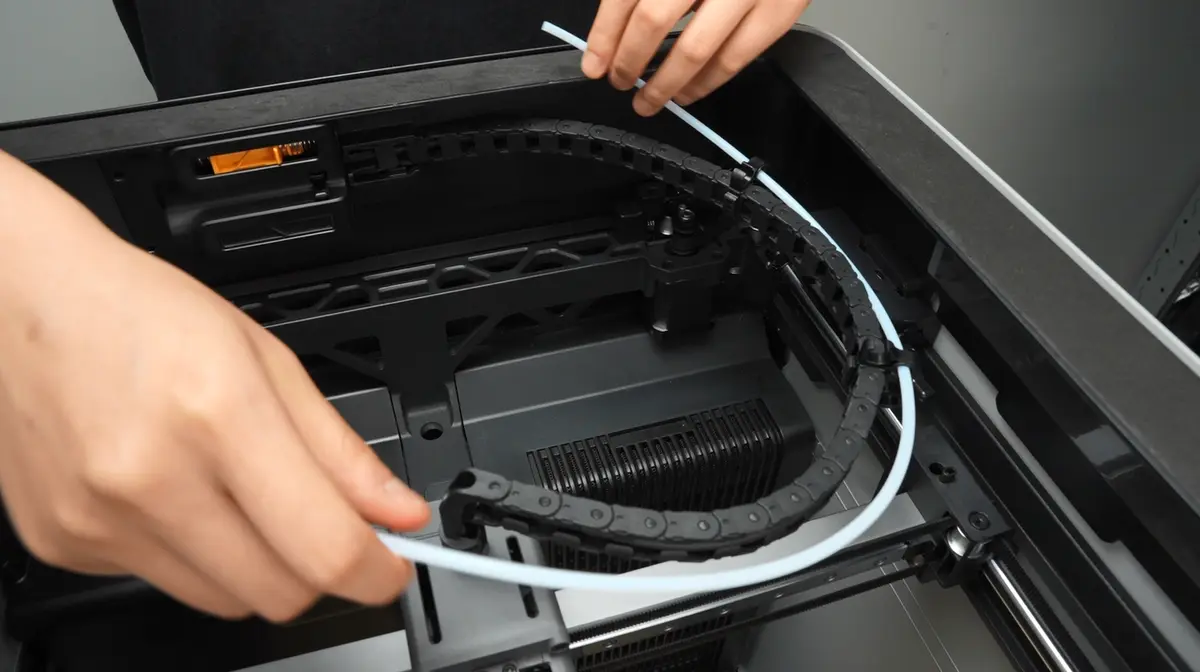

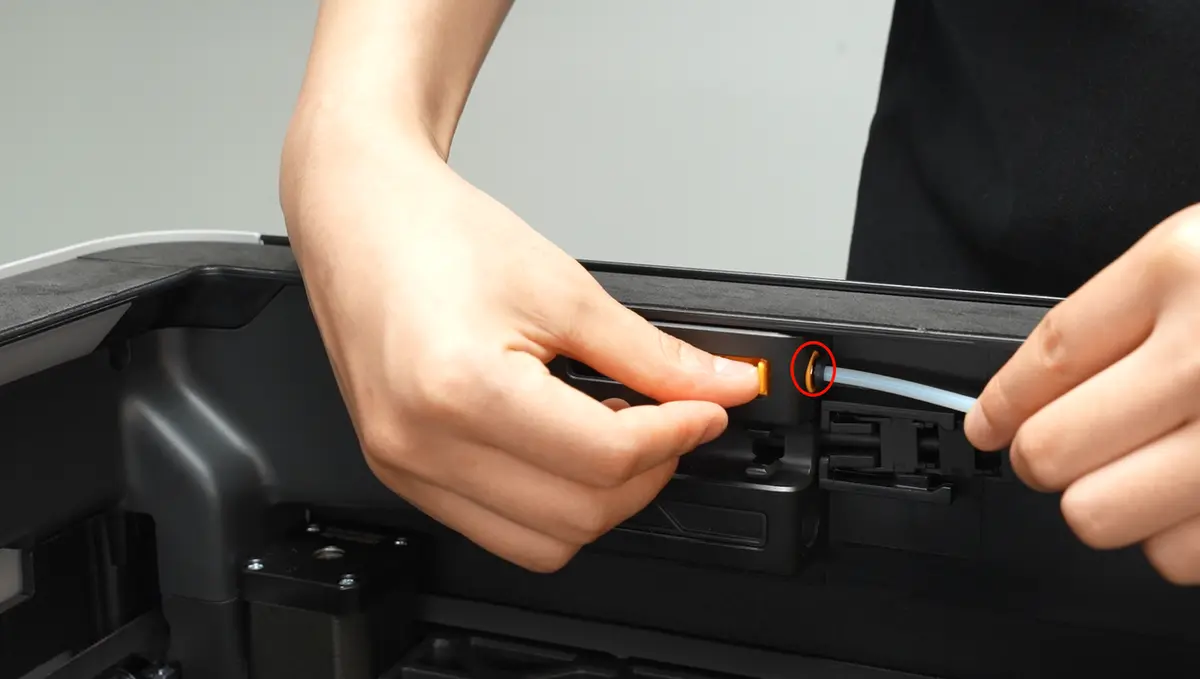

Før PTFE-slangen igennem, og tilslut lynkoblingen.

Sådan kontrollerer du, at det er gennemført korrekt

Genstart printeren, og udfør en kalibrering for at tjekke for fejladvarsler. Hvis printeren beder om, at remmen skal spændes, skal du spænde remmen.
