Pakkeguide til H2D Pro

Videoguide

Fremgangsmåde

Sluk

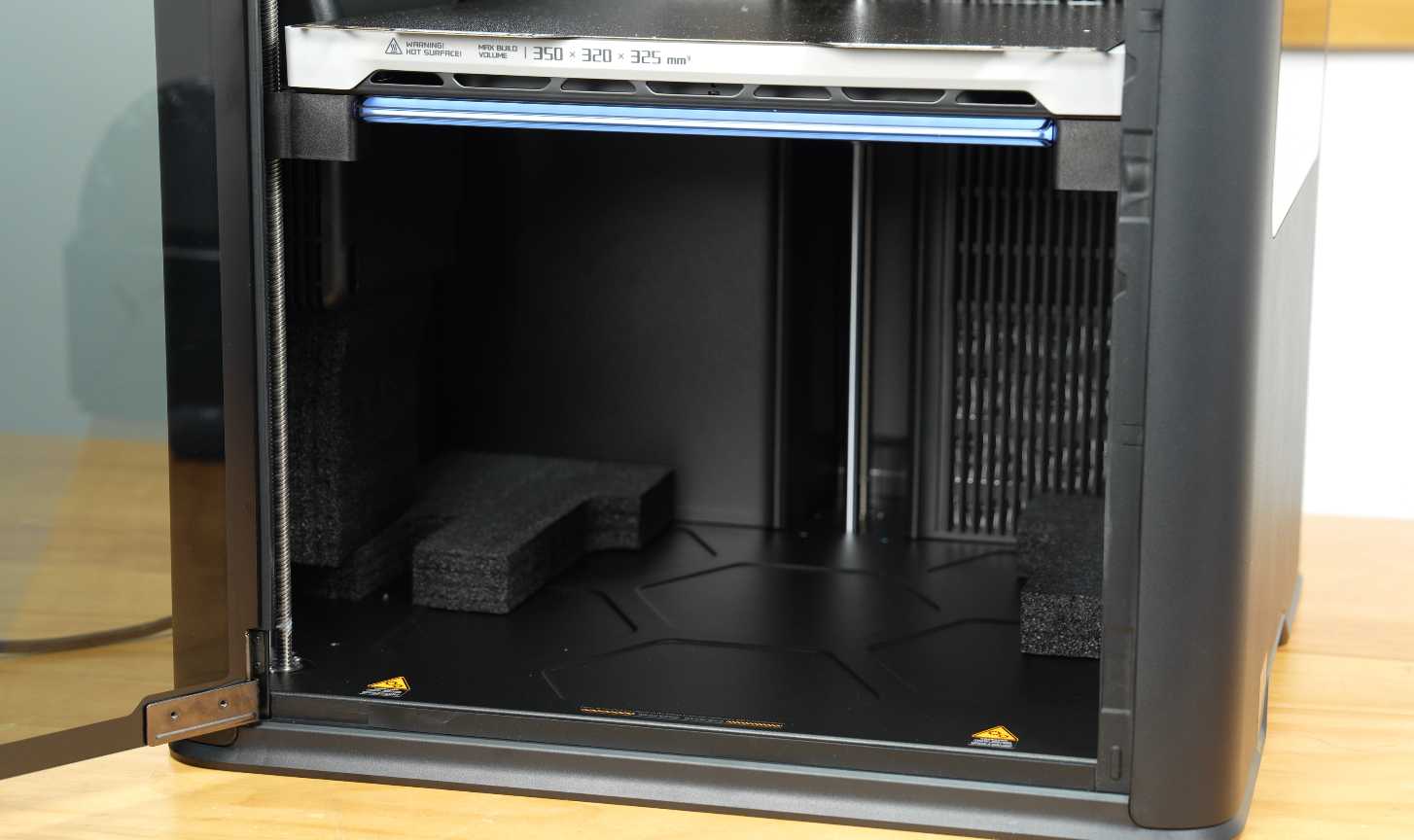

• Placer tre skumpuder i bunden af printeren;

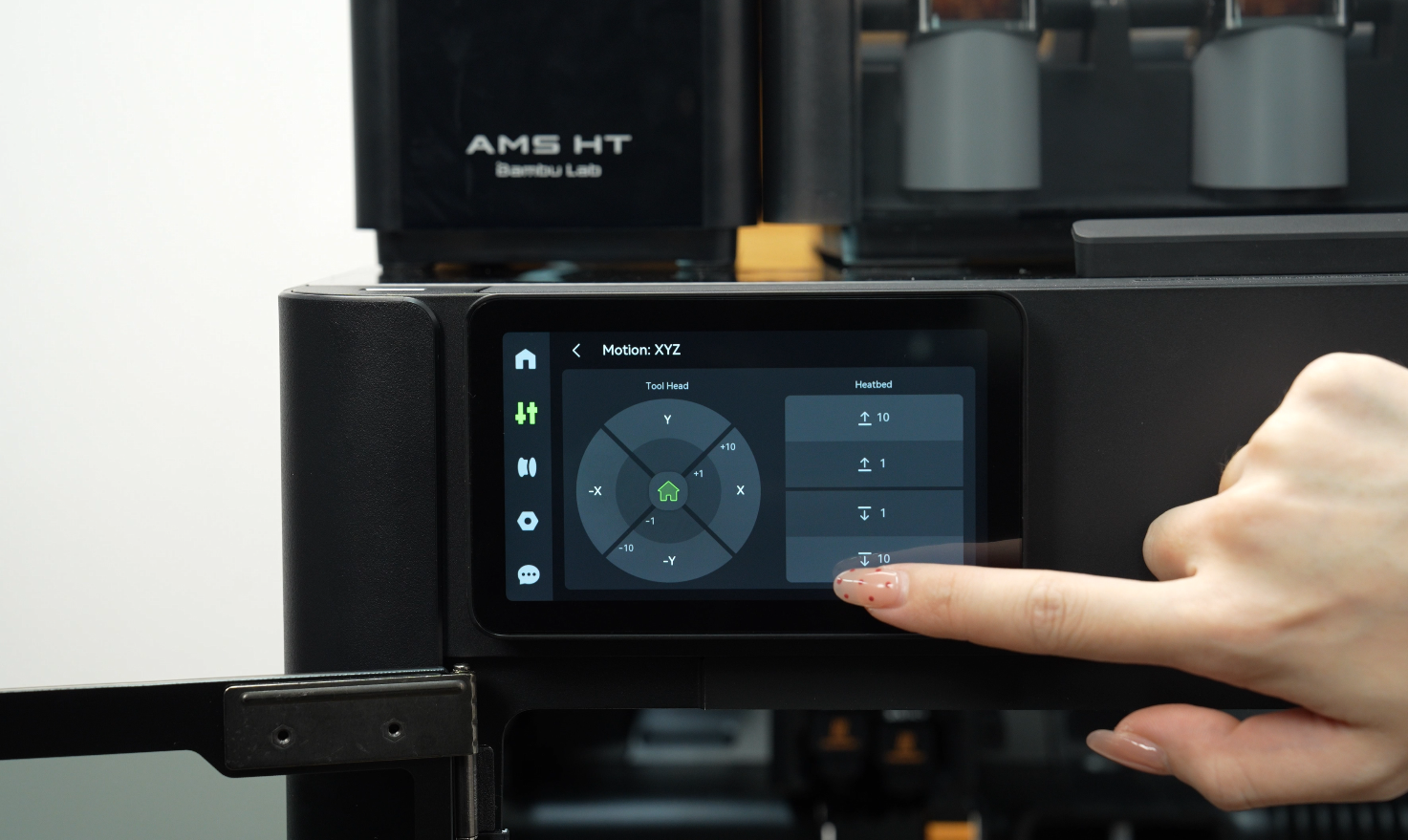

• Sænk varmebedet;

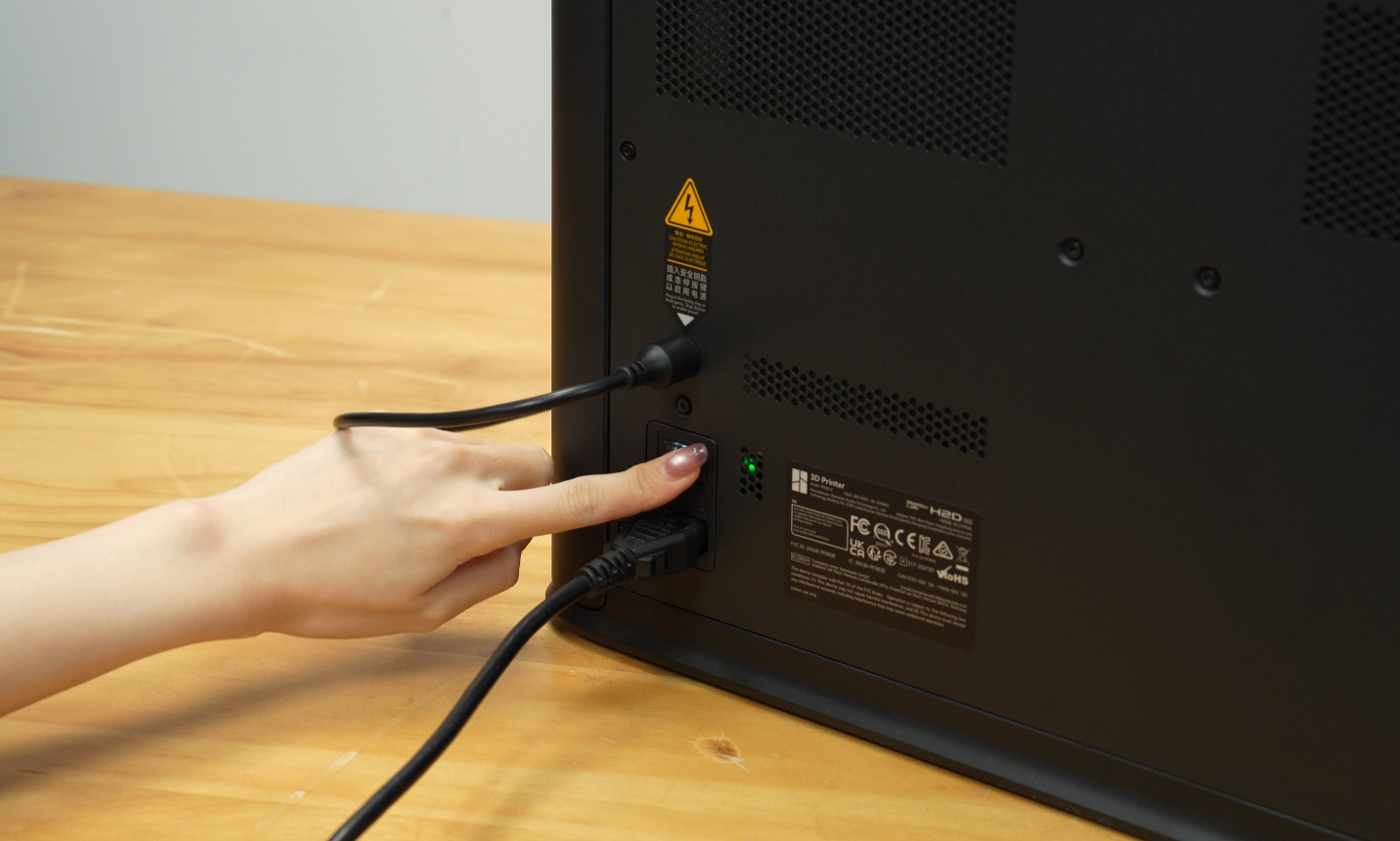

• Sluk printeren;

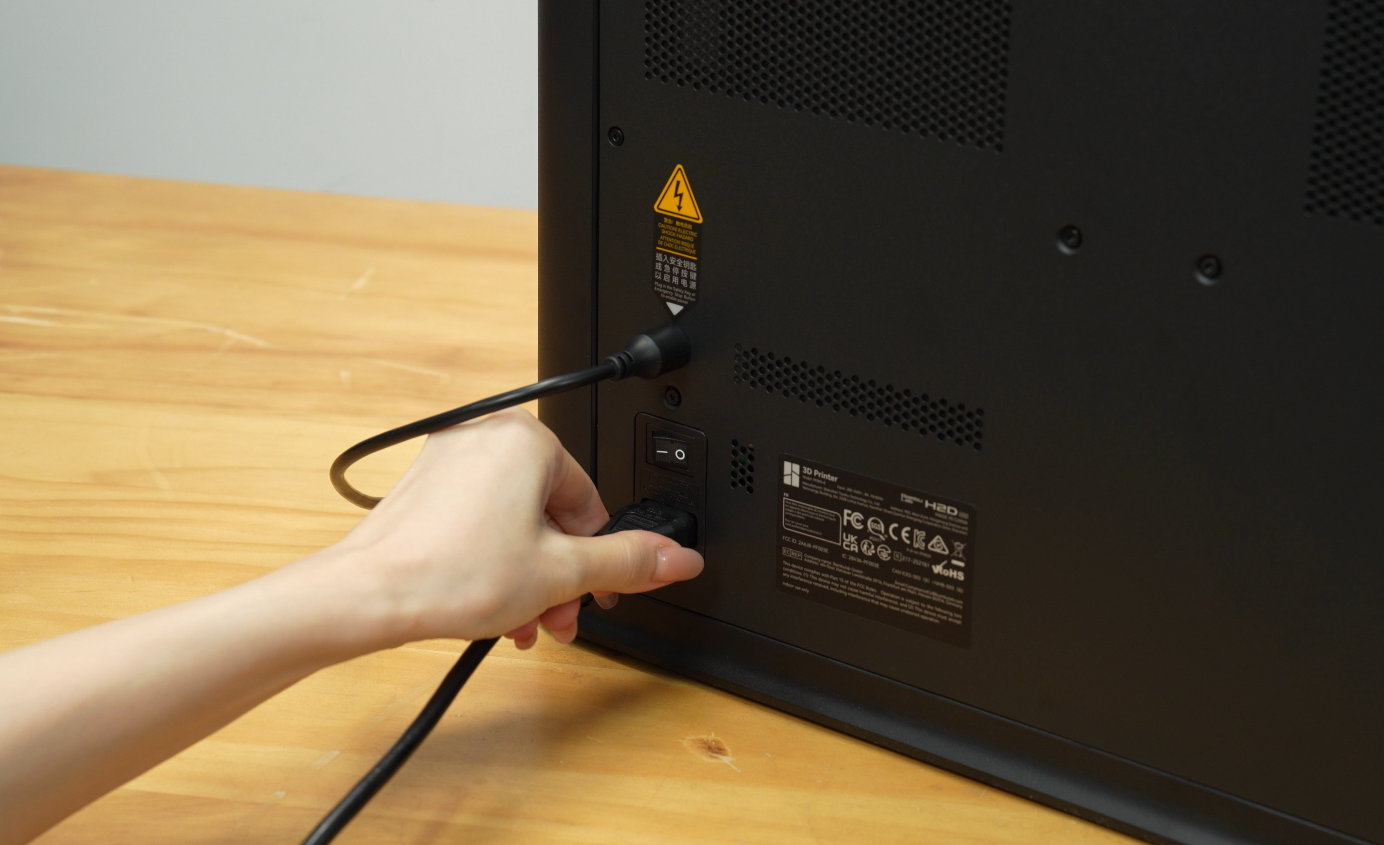

• Træk strømkablet ud;

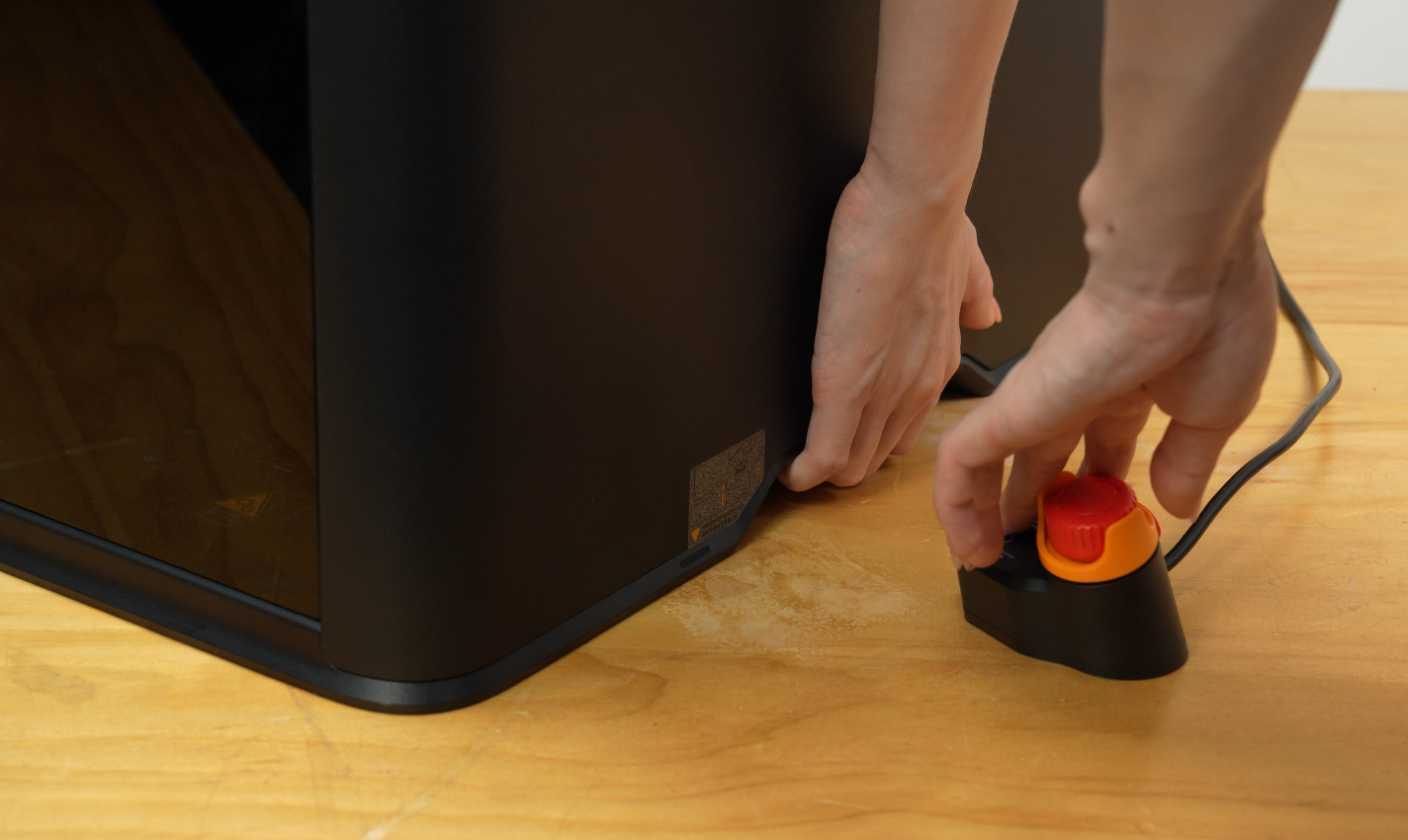

• Løft den ene side af printeren, og fjern nødstopknappen;

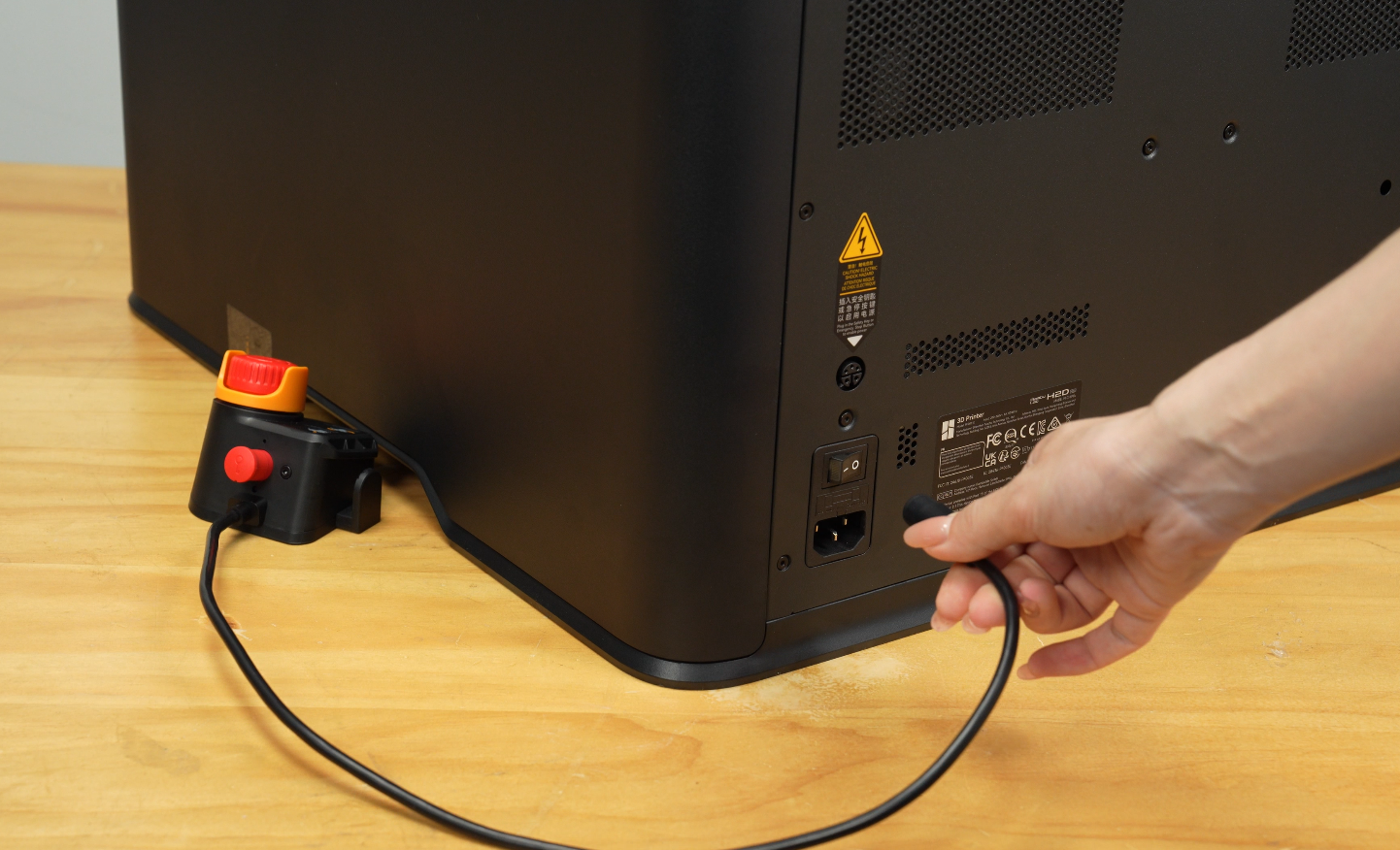

• Afbryd nødstopknappens kabel;

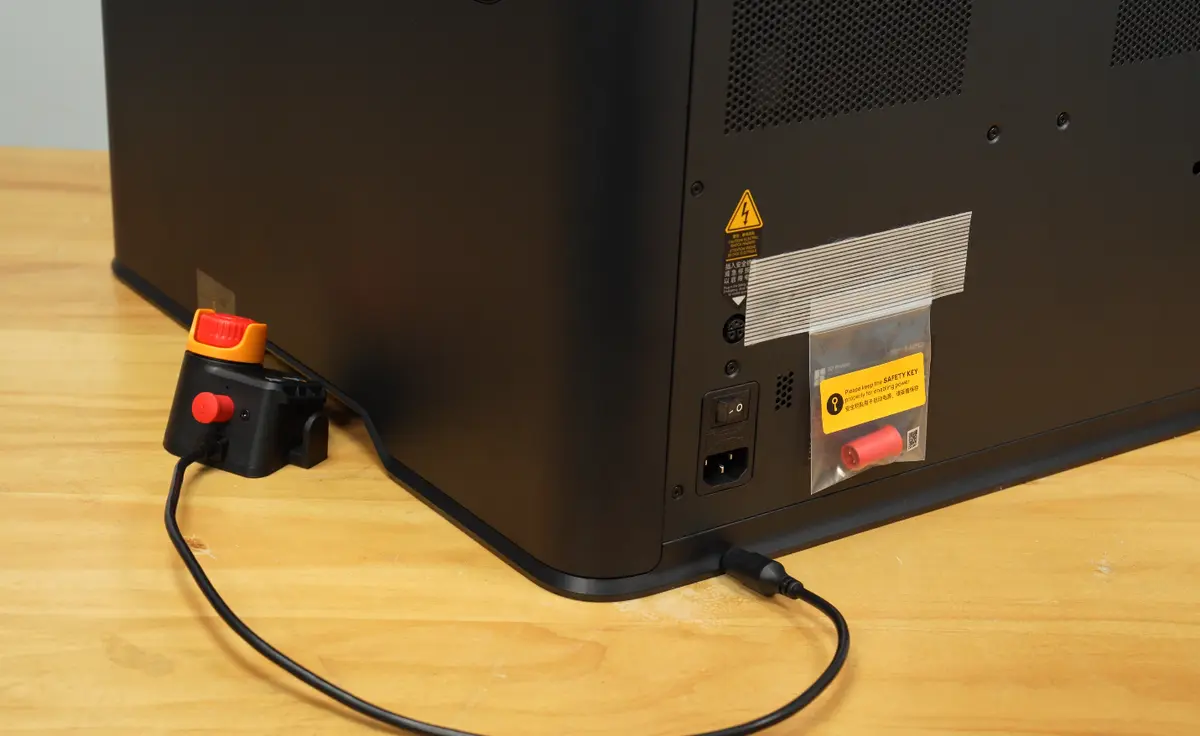

• Sæt sikkerhedsnøglen tilbage på bagpanelet;

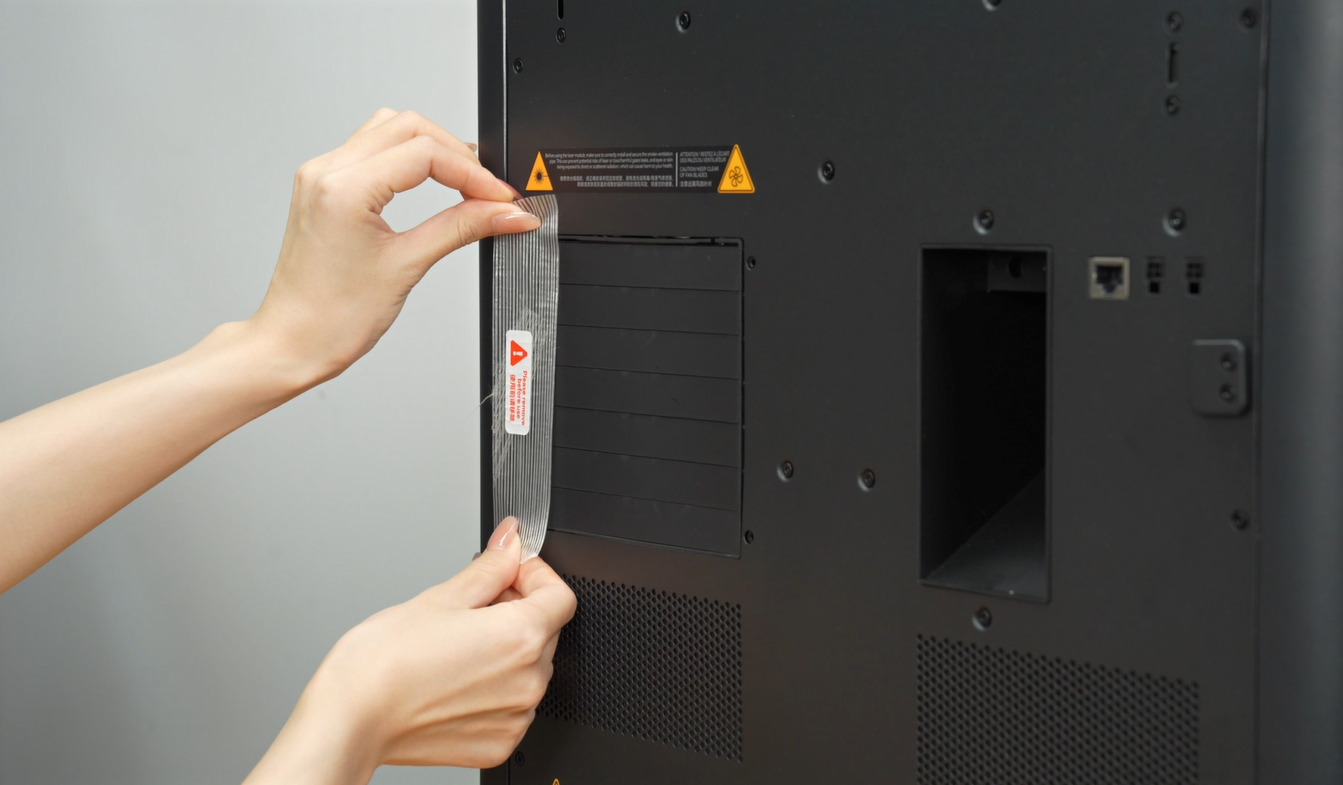

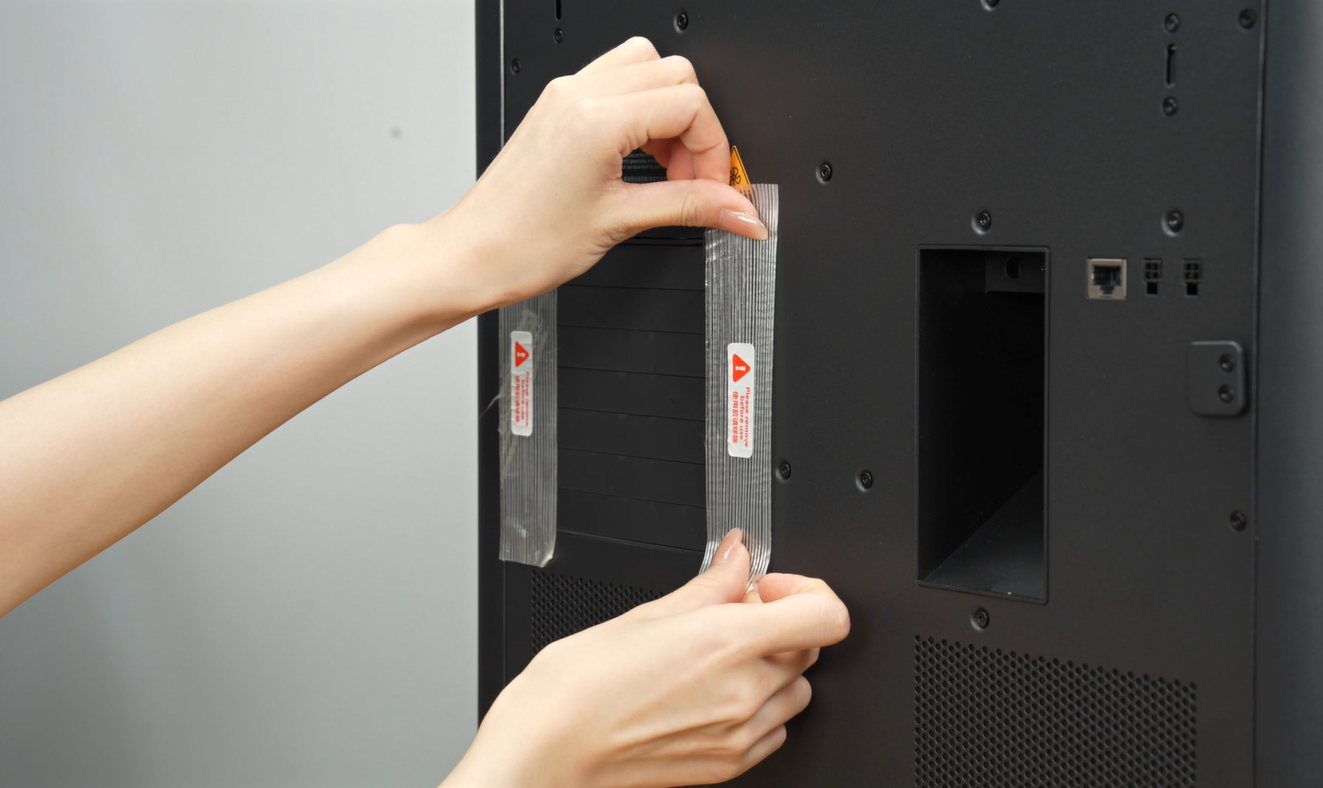

• Sæt mærkaterne til den aktive kammerudsugning på igen.

Afbryd AMS-tilslutninger

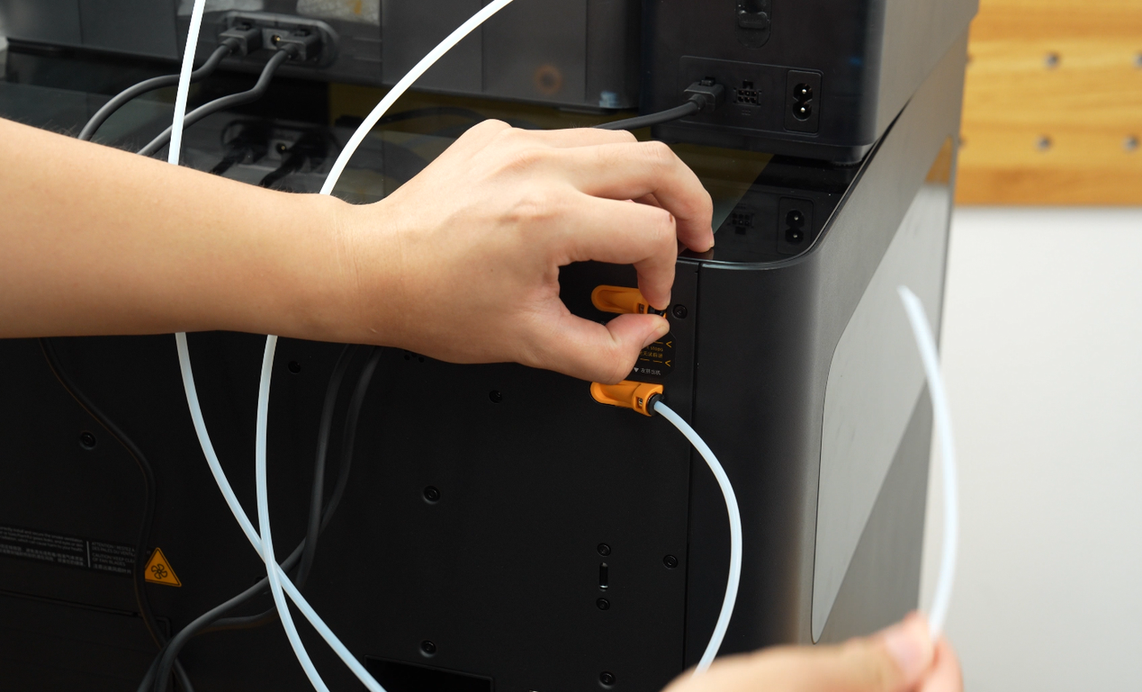

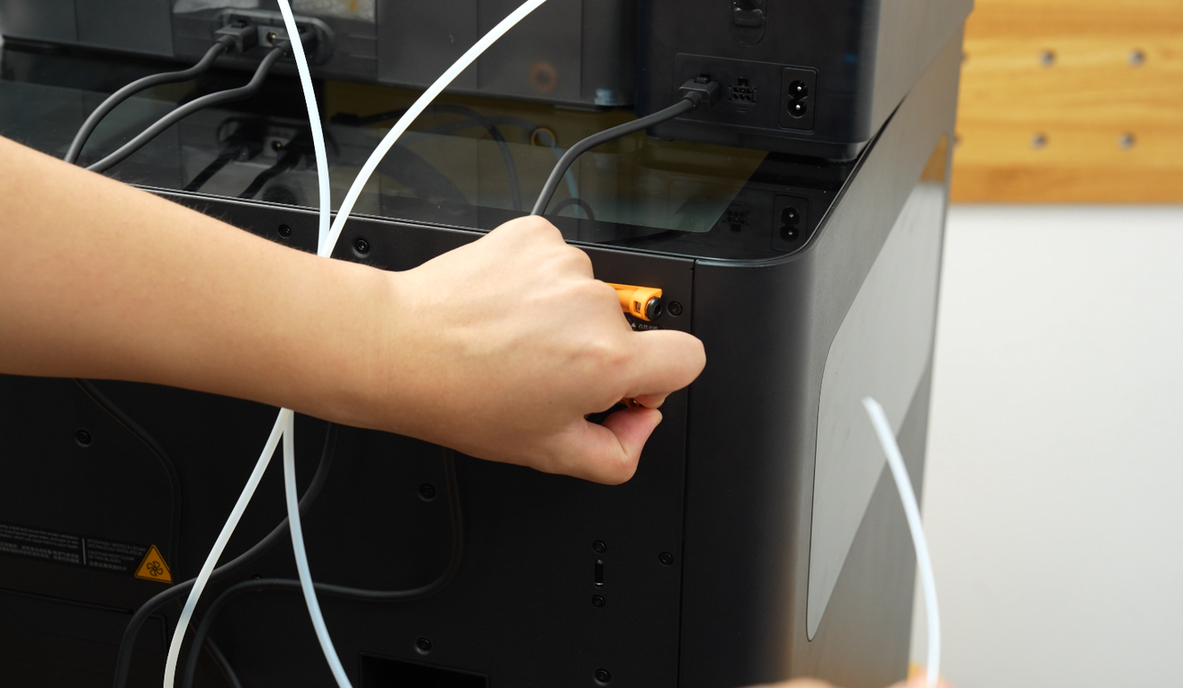

• Tryk på den pneumatiske kobling, og fjern de to slanger;

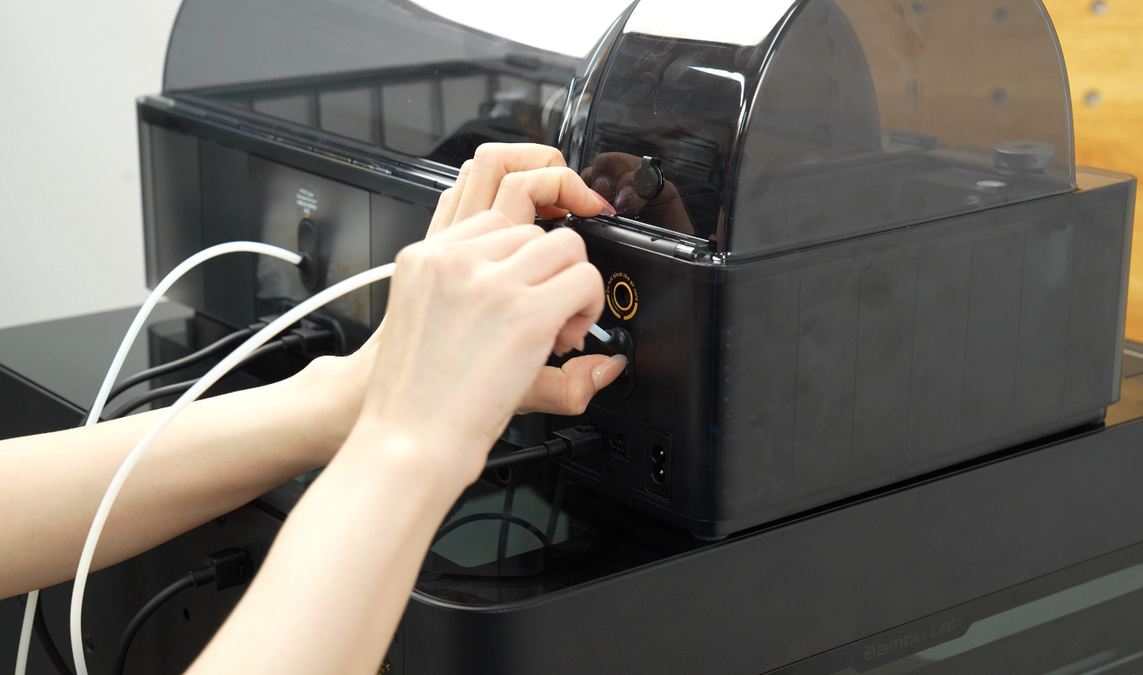

• Tryk på frigørelsesknappen bag på AMS HT, og træk slangen ud;

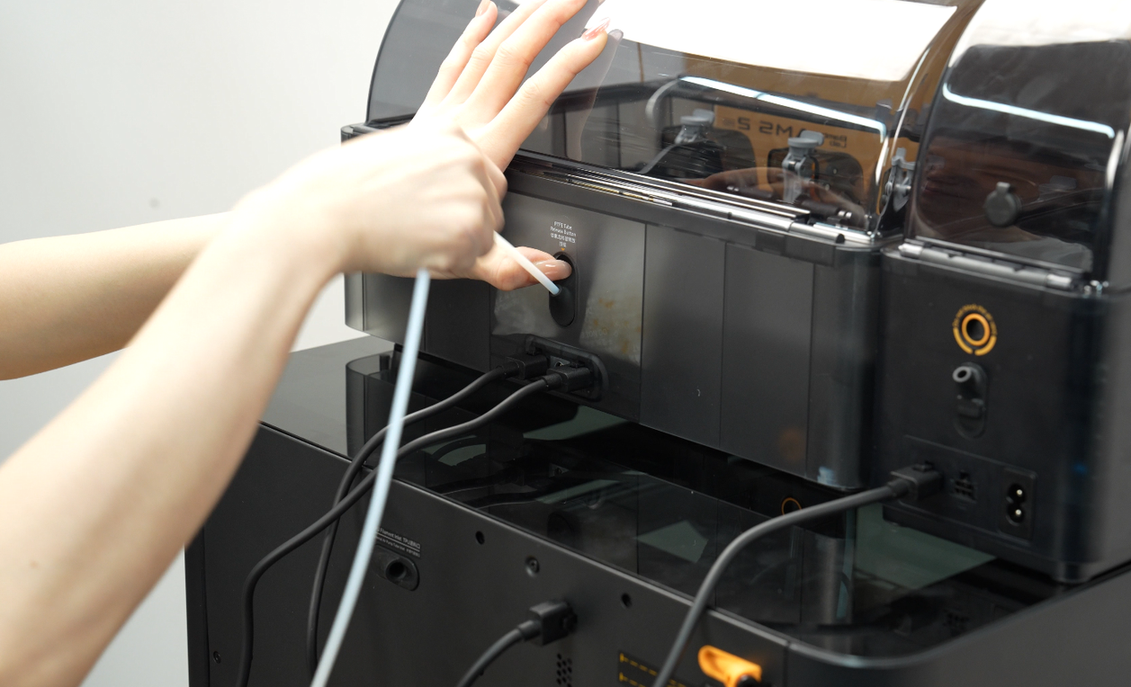

• Tryk på frigørelsesknappen bag på AMS 2 Pro, og fjern slangen;

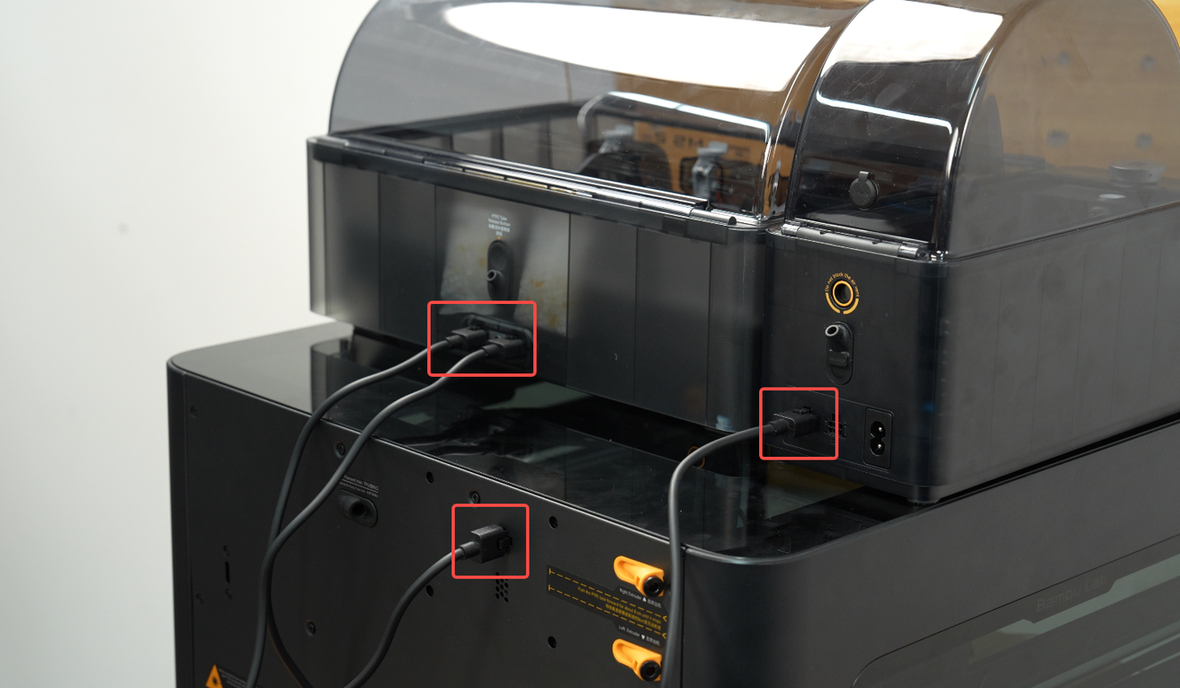

• Hold stikkets lås, og afbryd de to 6-pin-kabler;

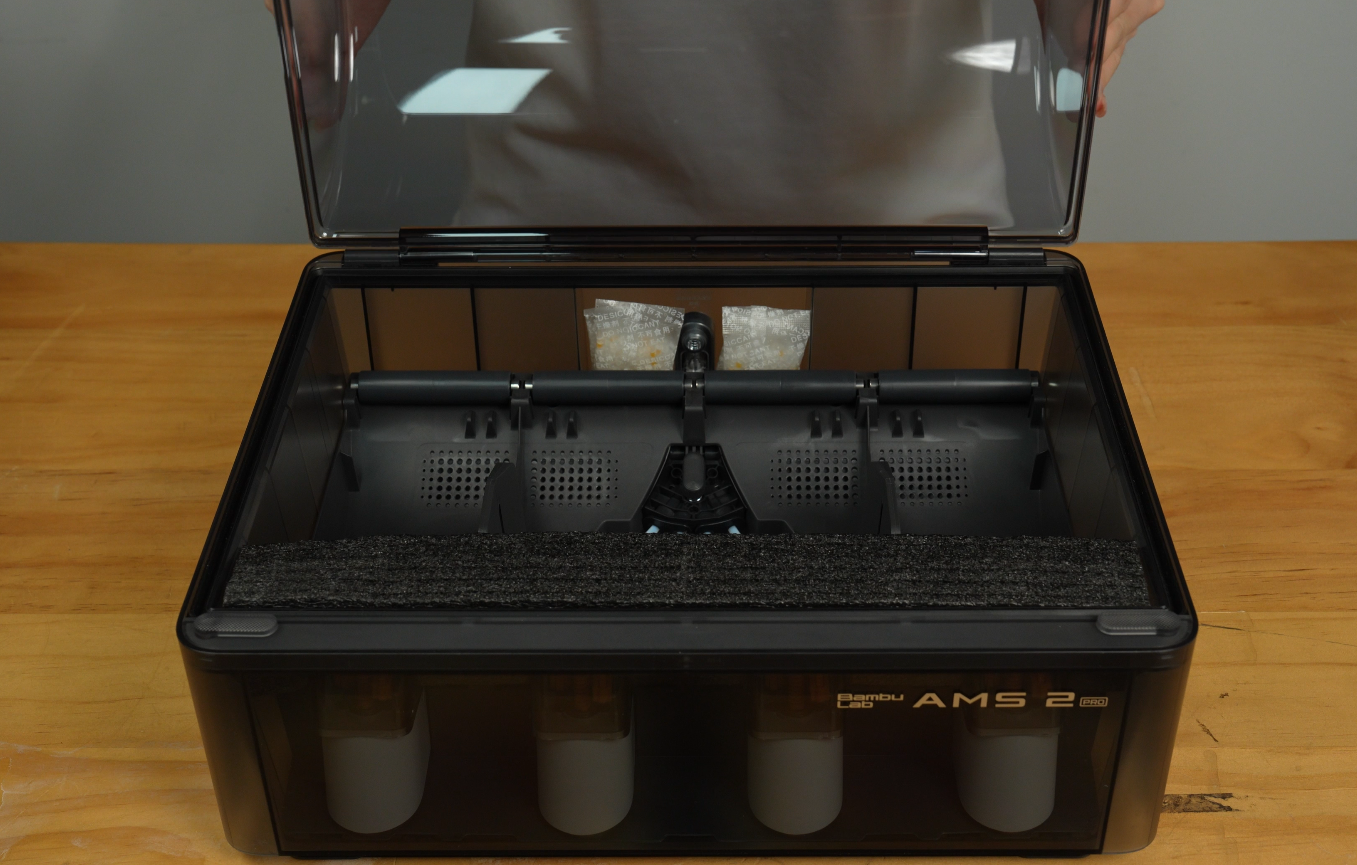

• Sæt skumpuden tilbage i AMS 2 Pro;

Sikr toolhead og kabelkæden

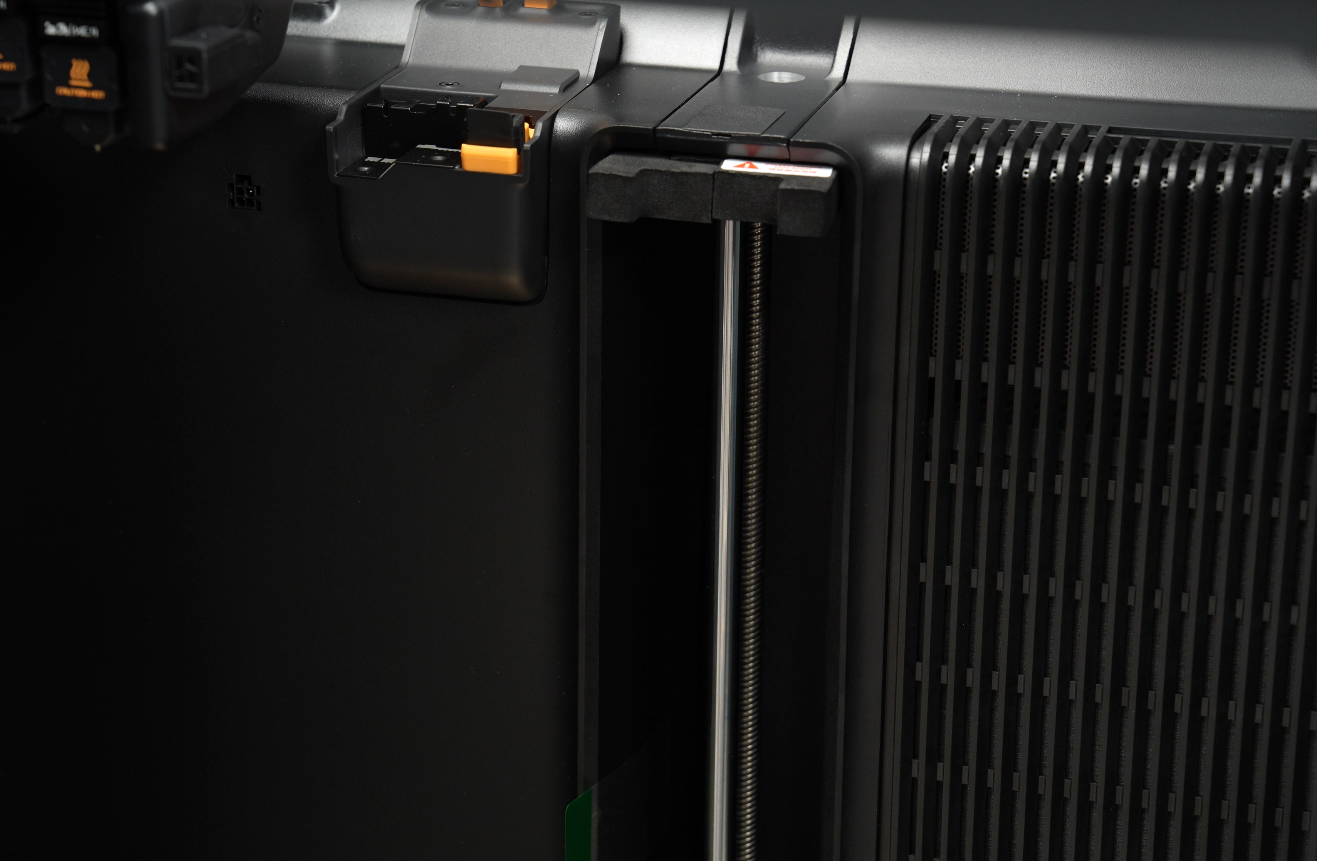

• Sæt skumpuderne på Z-aksen på igen, og skub dem helt op;

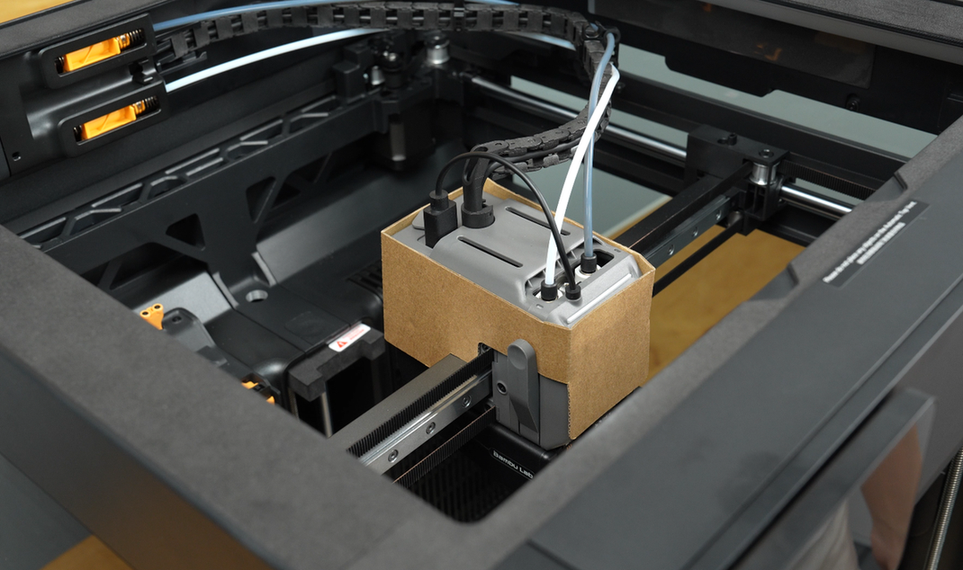

• Monter pappet ved toolhead;

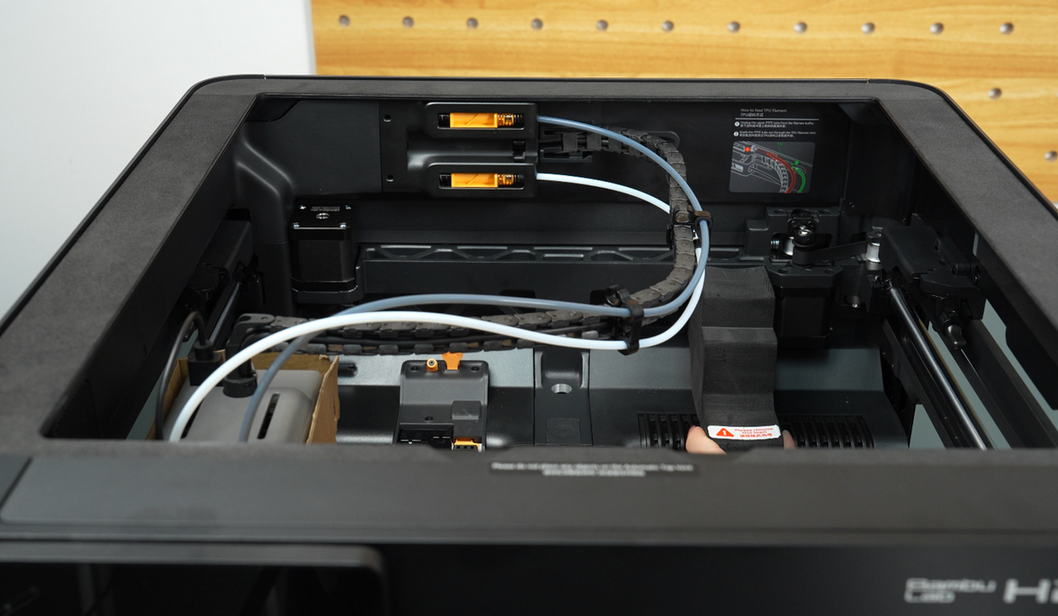

• Sæt skumpuden over luftfilteret tilbage;

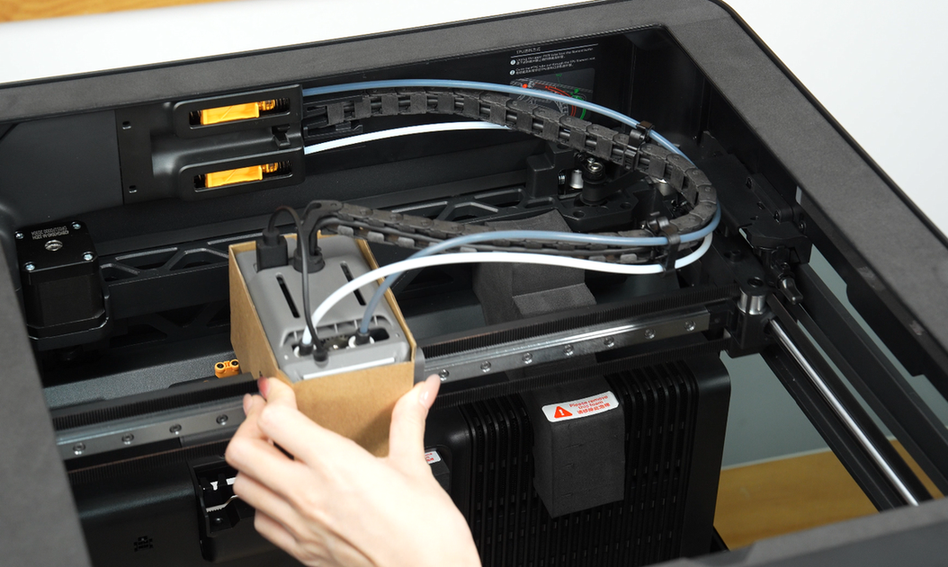

• Flyt toolhead bagud;

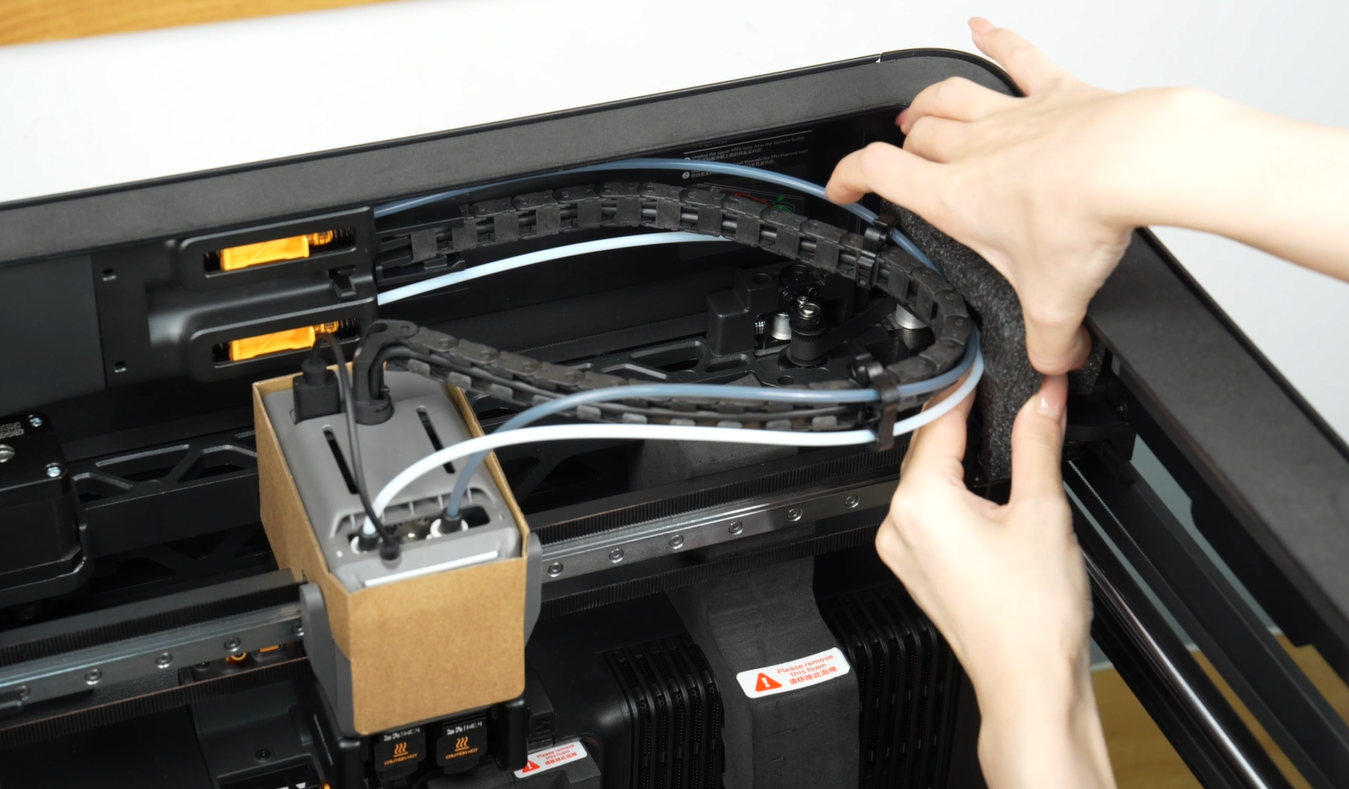

• Placer skummet, der fikserer kabelkæden;

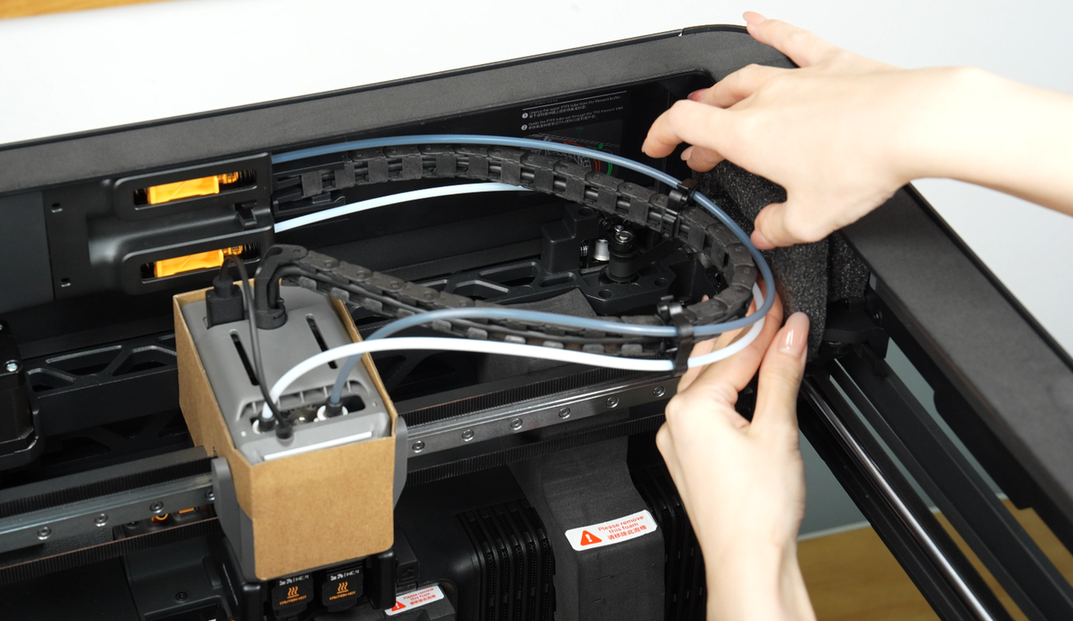

• Sæt kabelkæden ind i skummets slids;

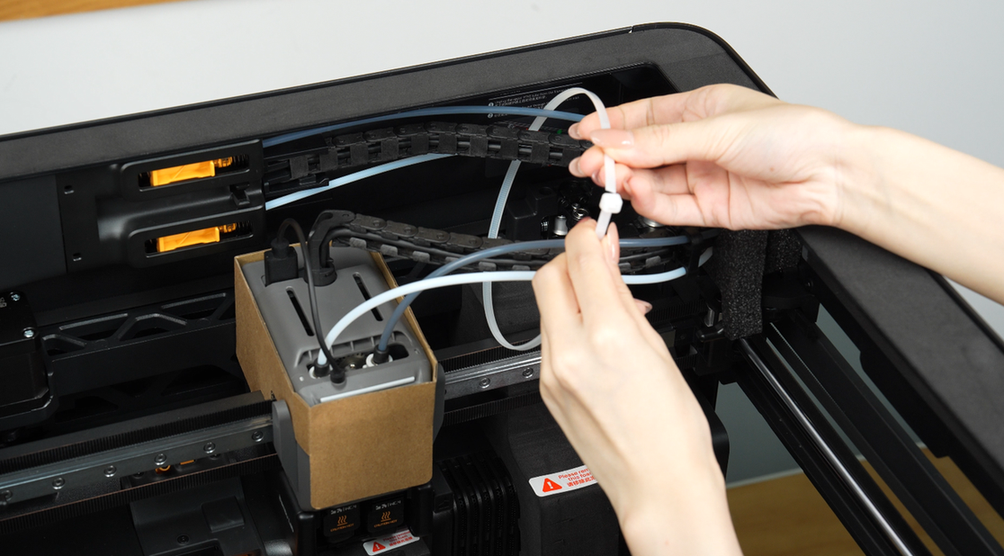

• Fastgør kabelkæden og slangerne med kabelbindere;

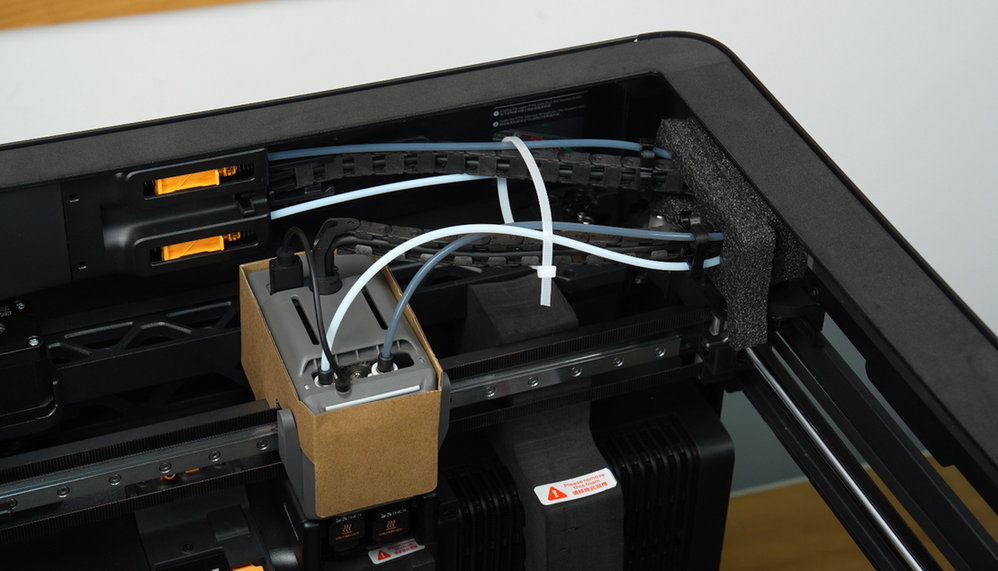

• Centrer kabelbinderne.

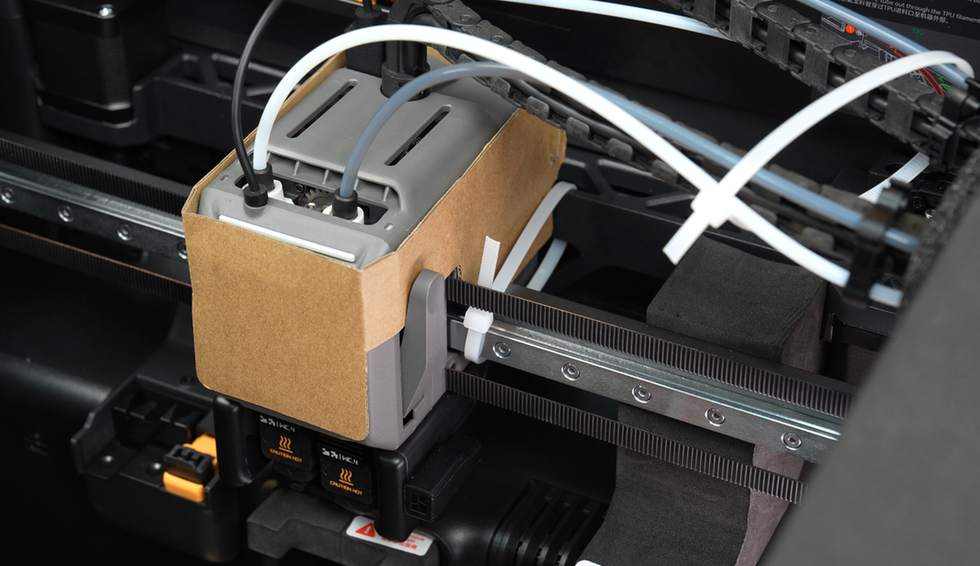

Sikr X-aksen

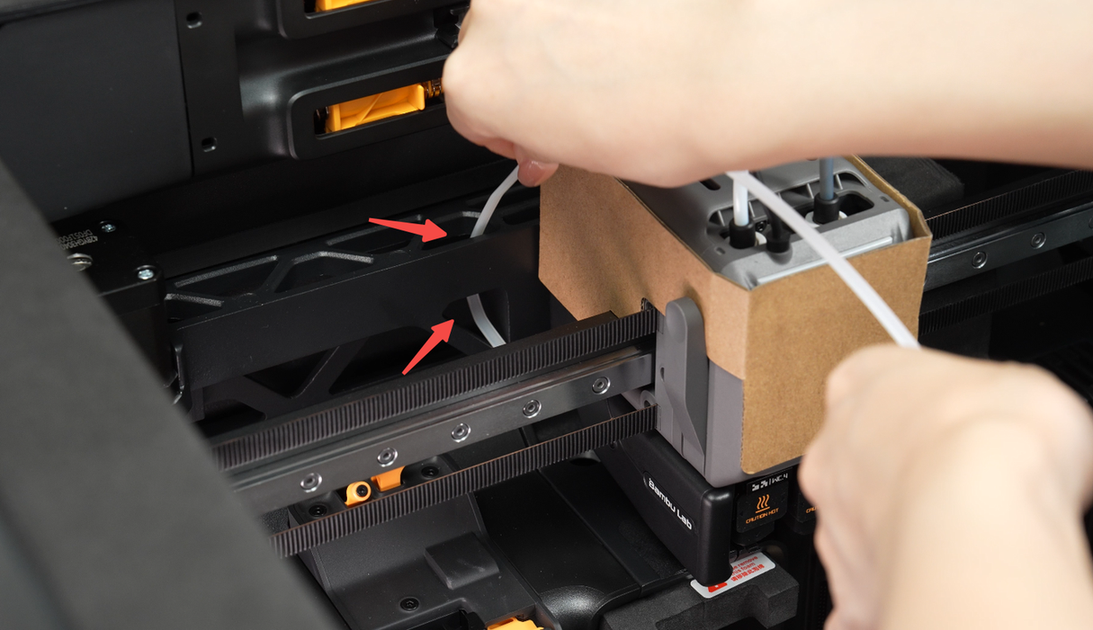

• Før kabelbinderen gennem to huller i rammen;

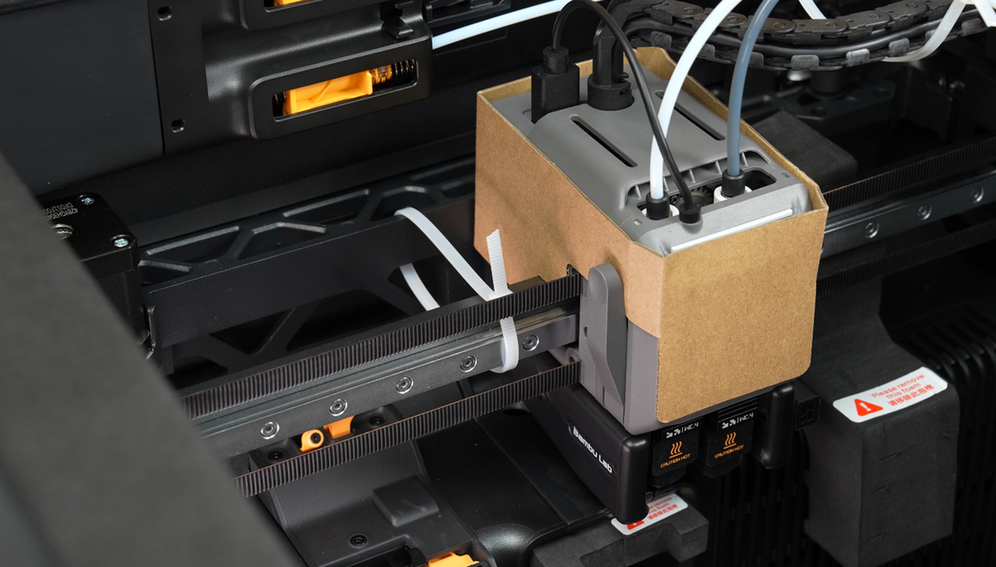

• Før den rundt om X-aksen, stram til, og undgå remmene!

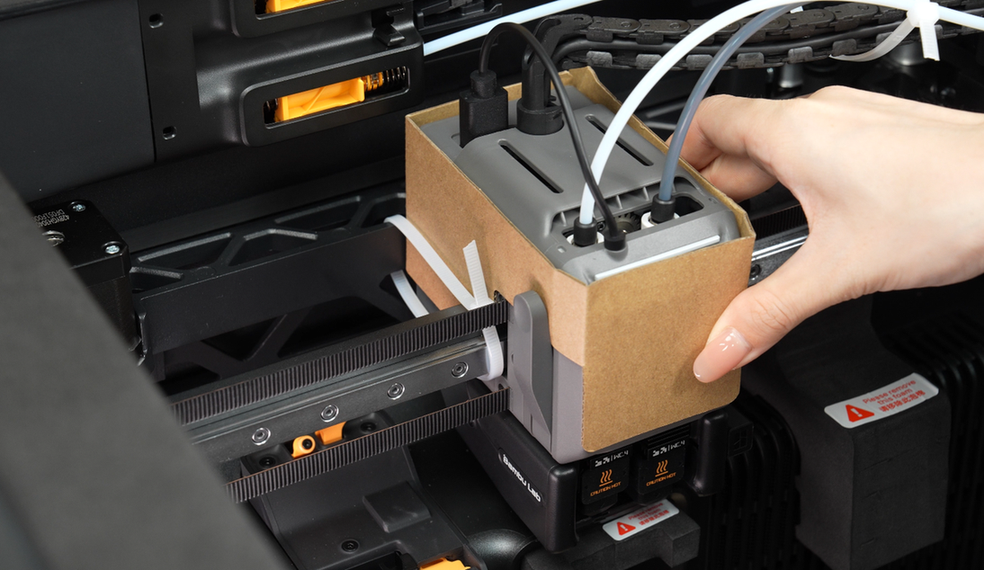

• Skub toolhead til venstre for at stramme kabelbinderen;

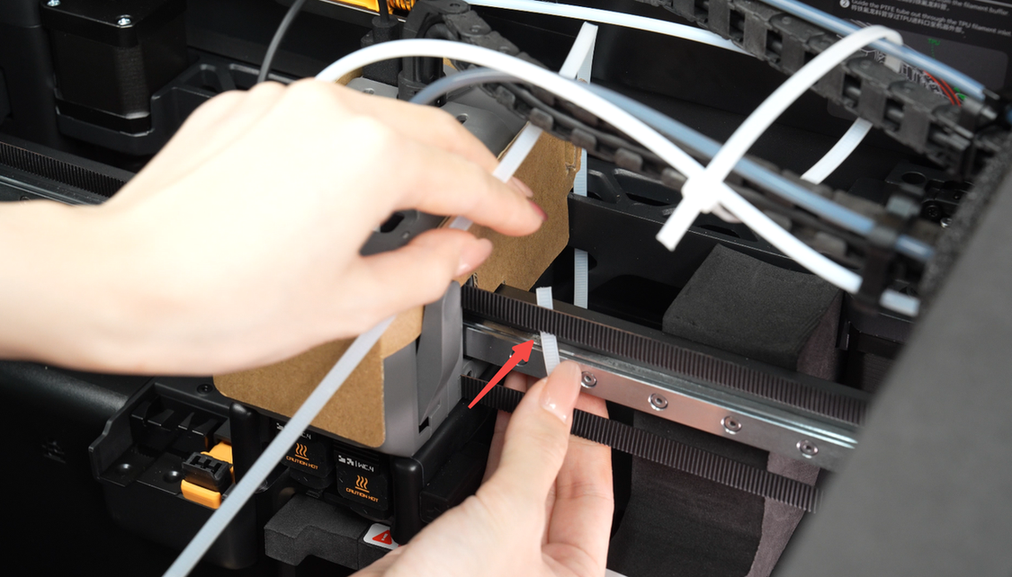

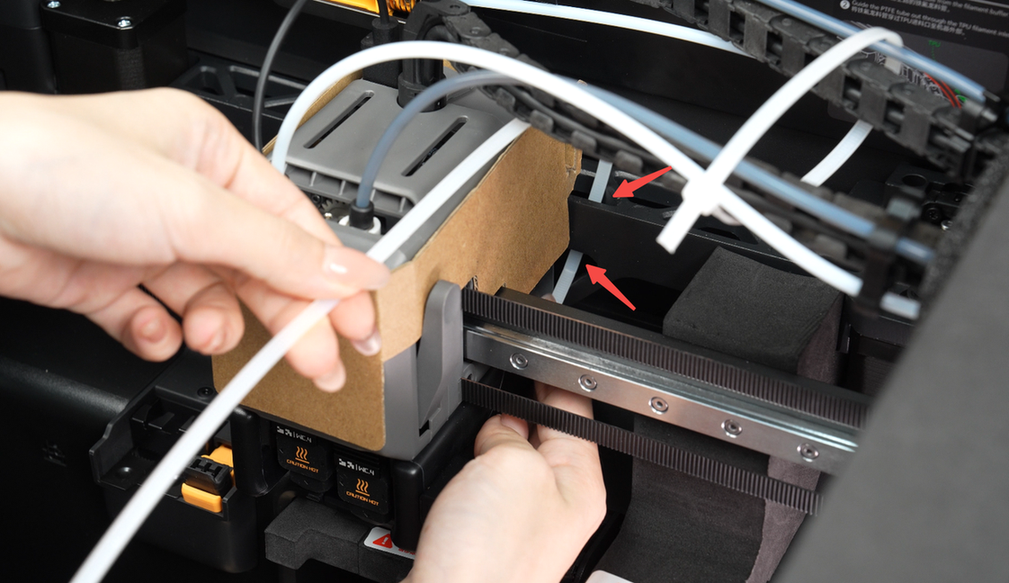

• Gentag på den anden side: før kabelbinderen gennem hullerne, før den rundt om X-aksen, og undgå remmene!

Sikr varmebedet og AMS

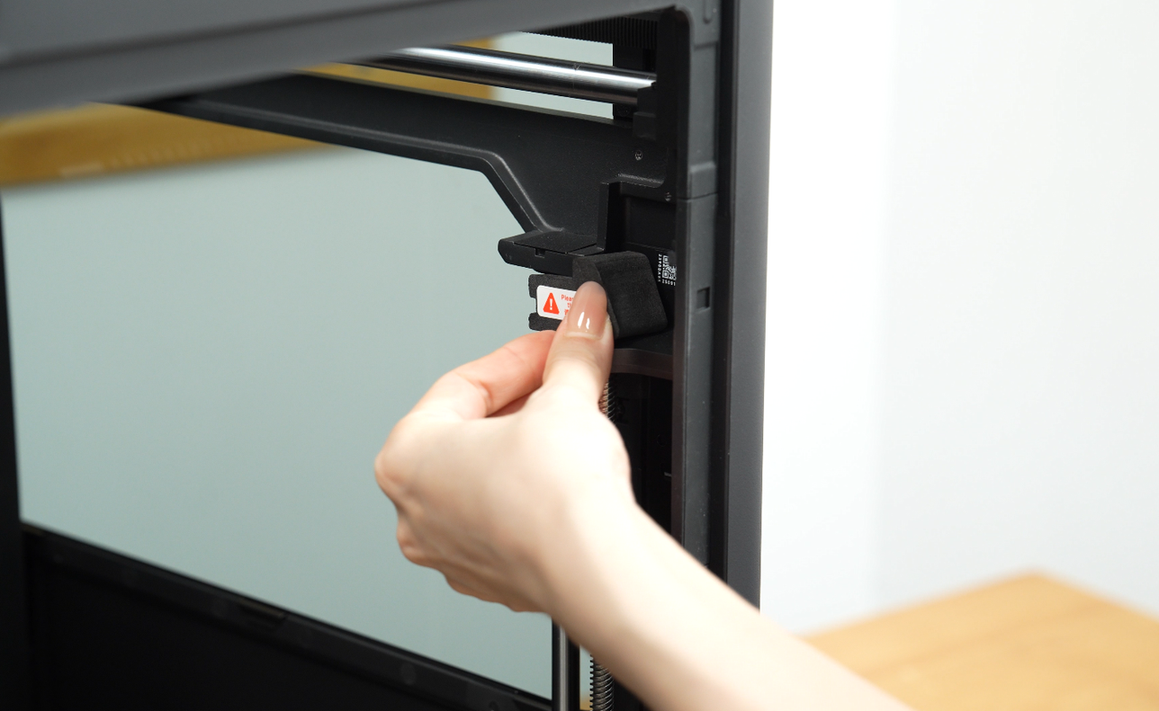

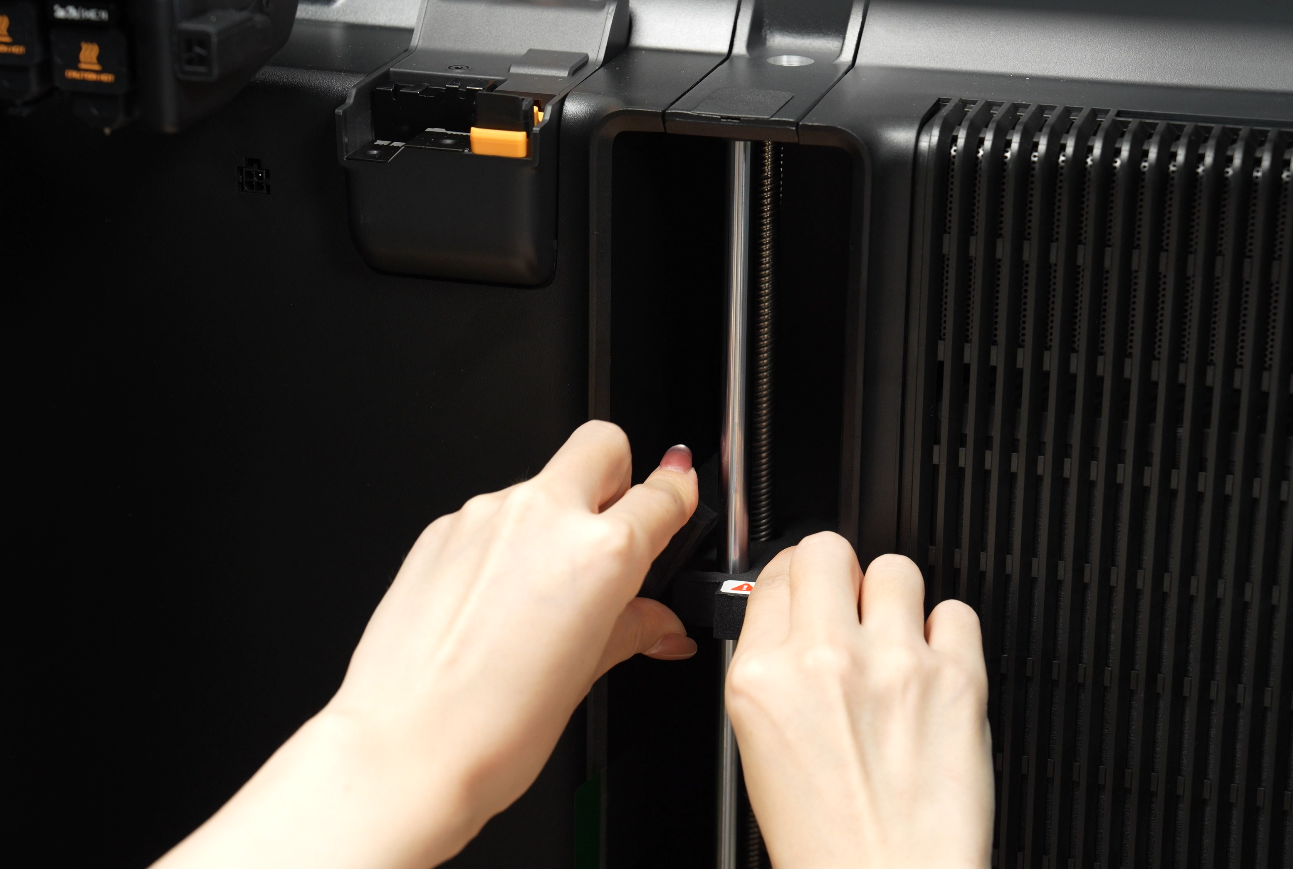

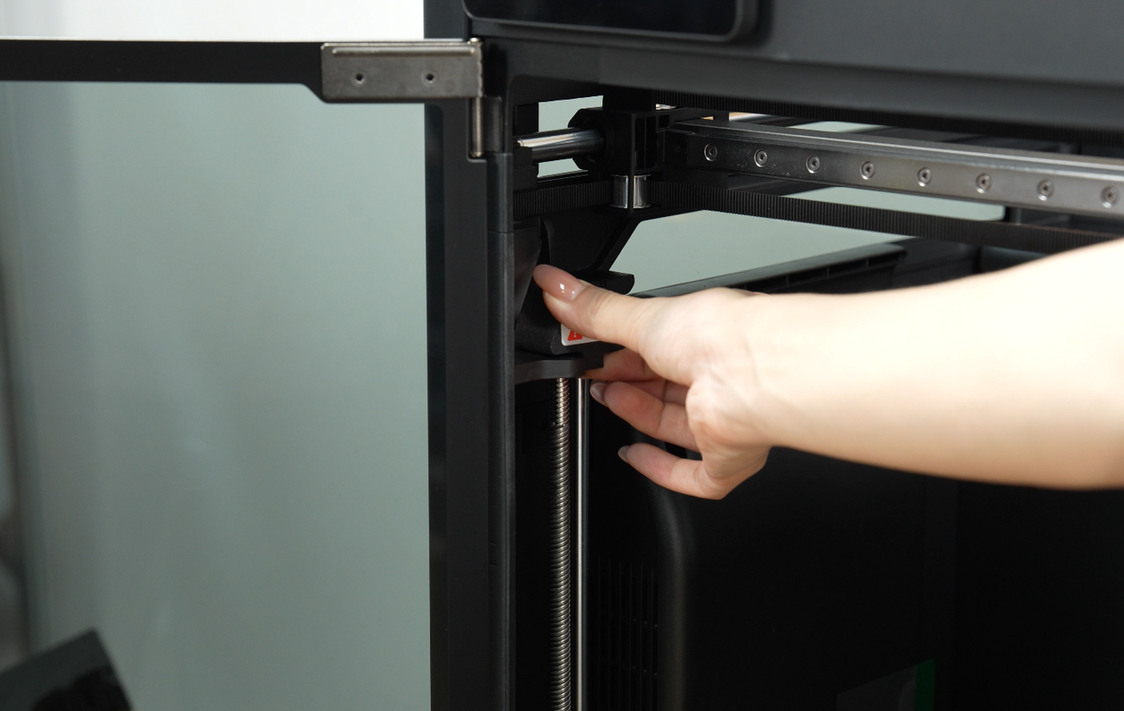

• Placer skumpuderne, der fikserer lederskruen, på begge sider;

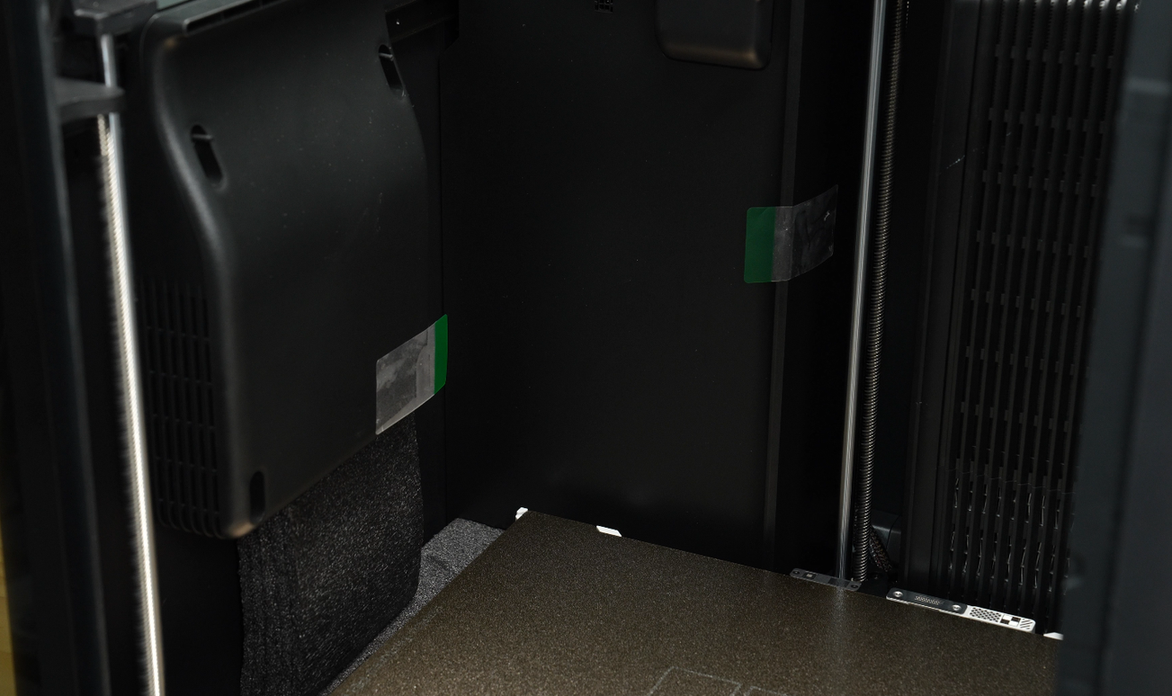

• Sæt mærkater på som vist for at undgå ridser, når skruerne spændes;

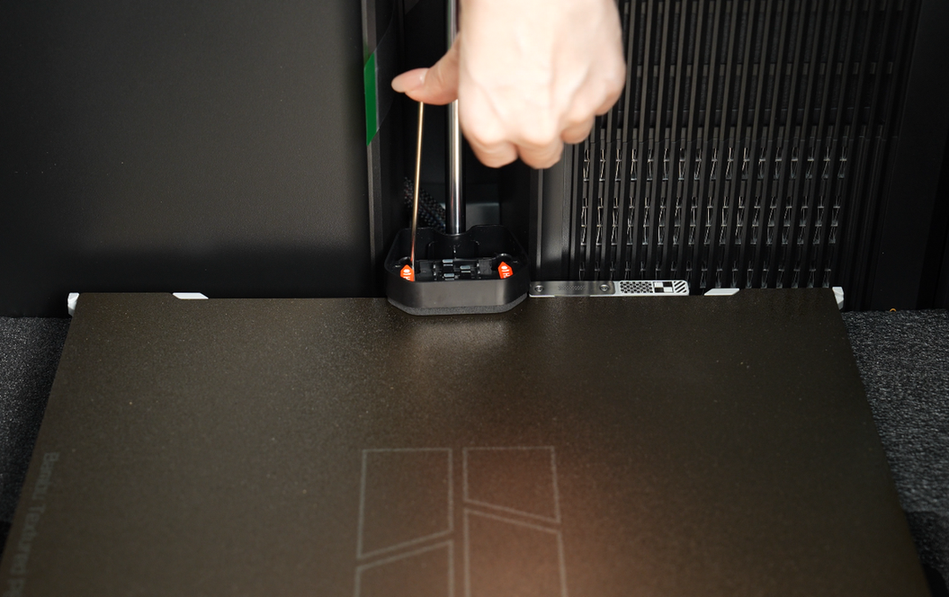

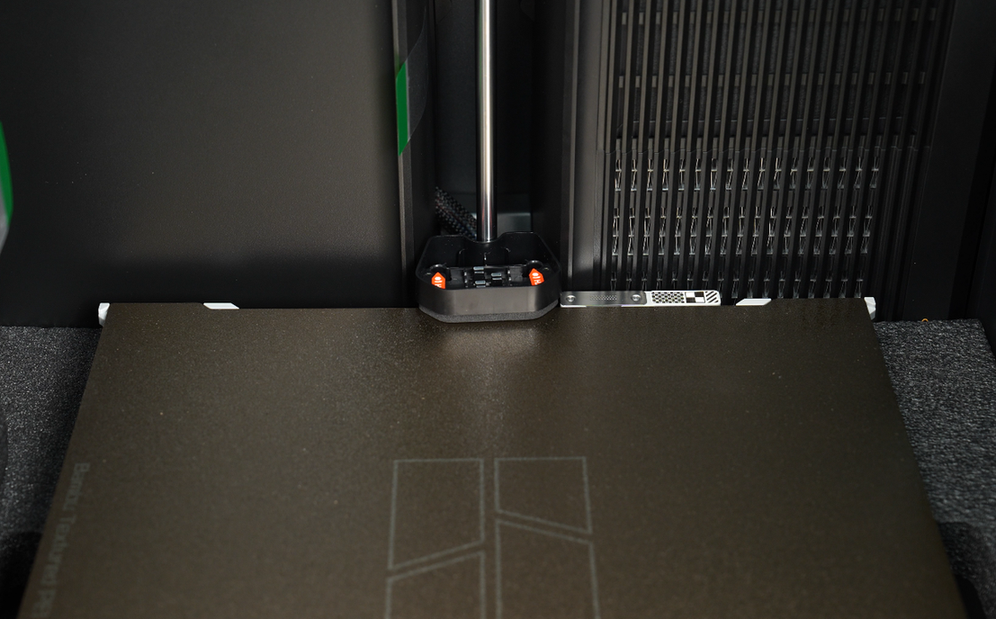

• Monter varmebedets fiksering igen, og spænd 2 skruer;

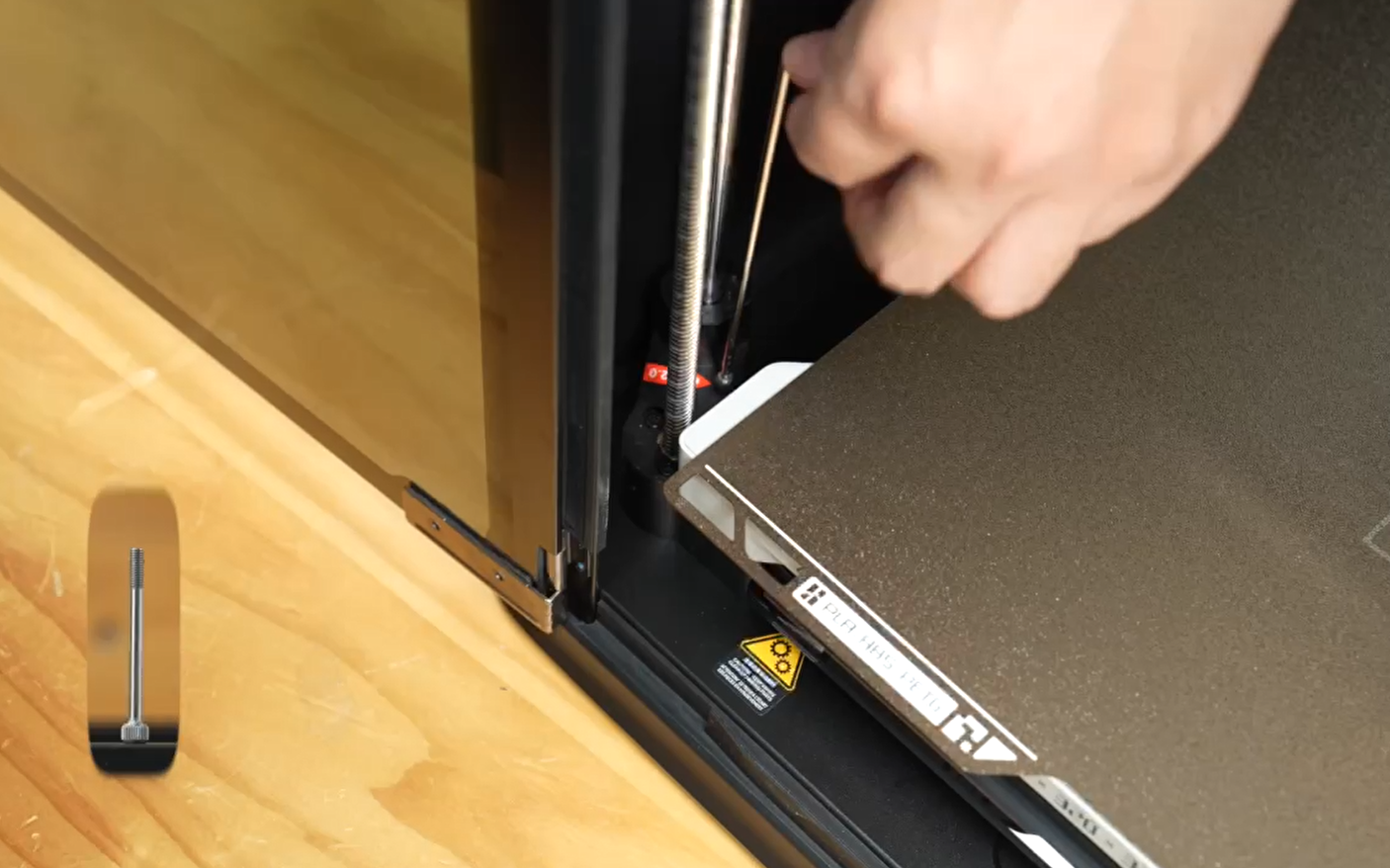

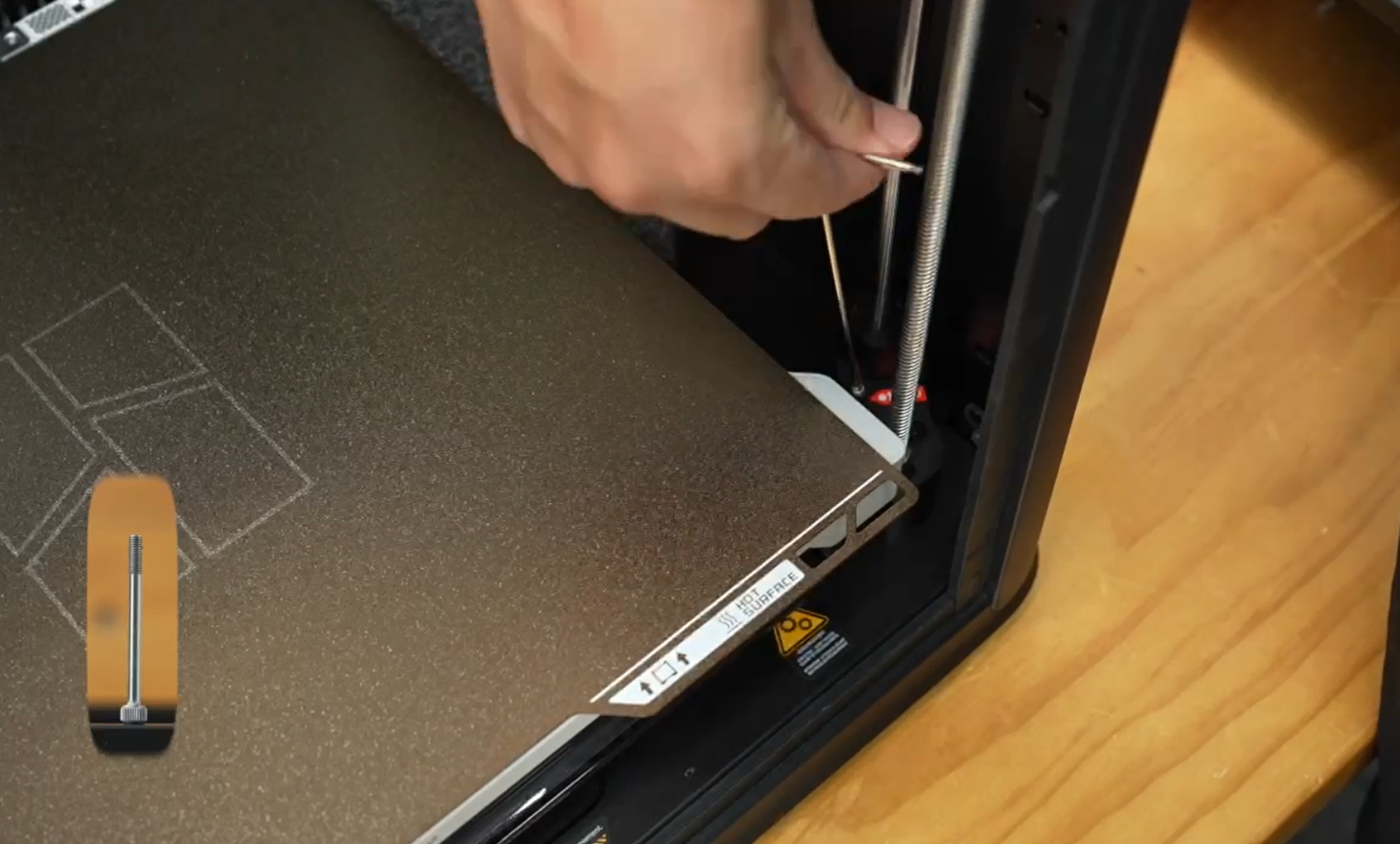

• Spænd de to fastgørelsesskruer til varmebedet nær fordøren.

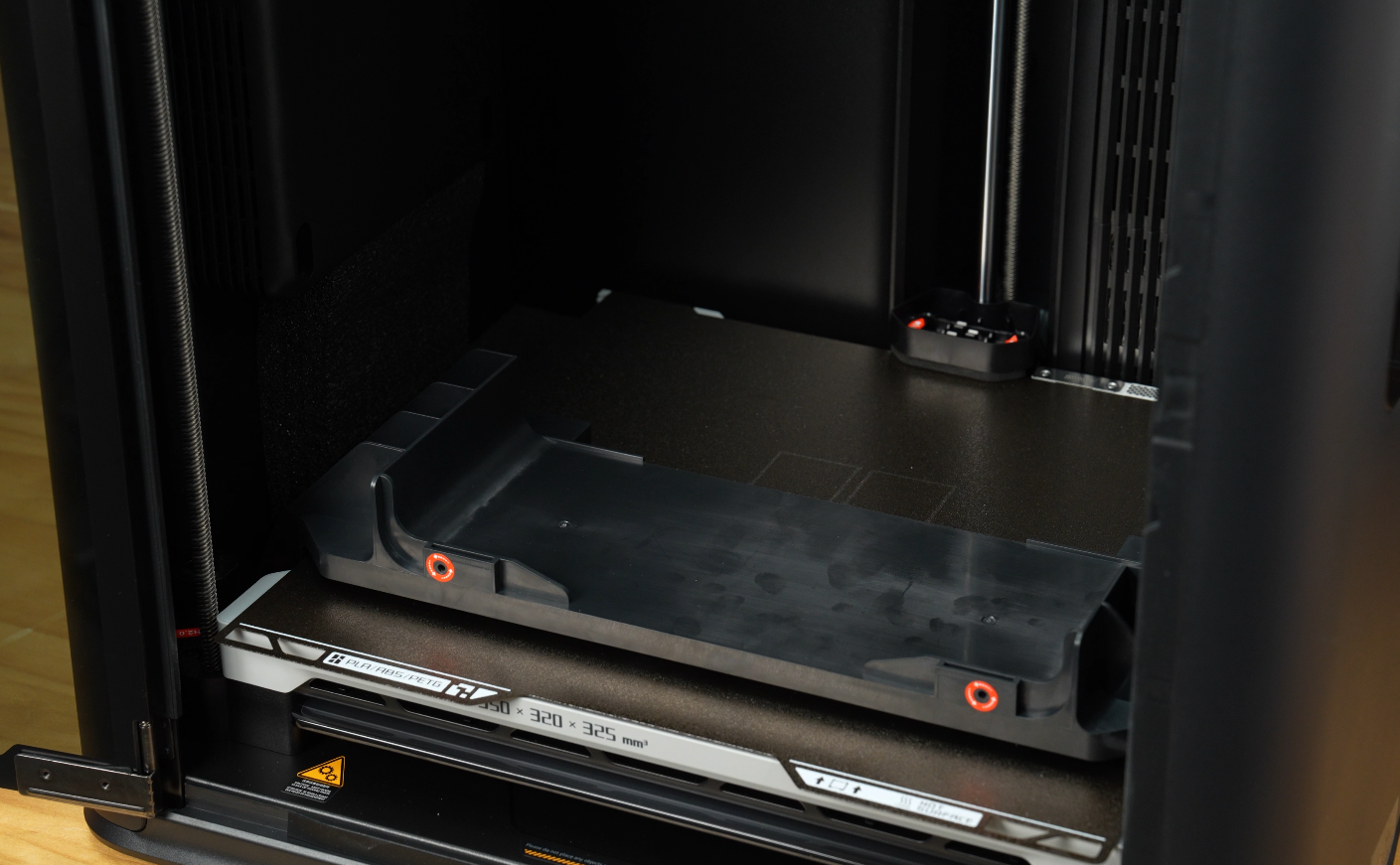

• Placer AMS 2 Pros basisfiksering ud for skruehullerne;

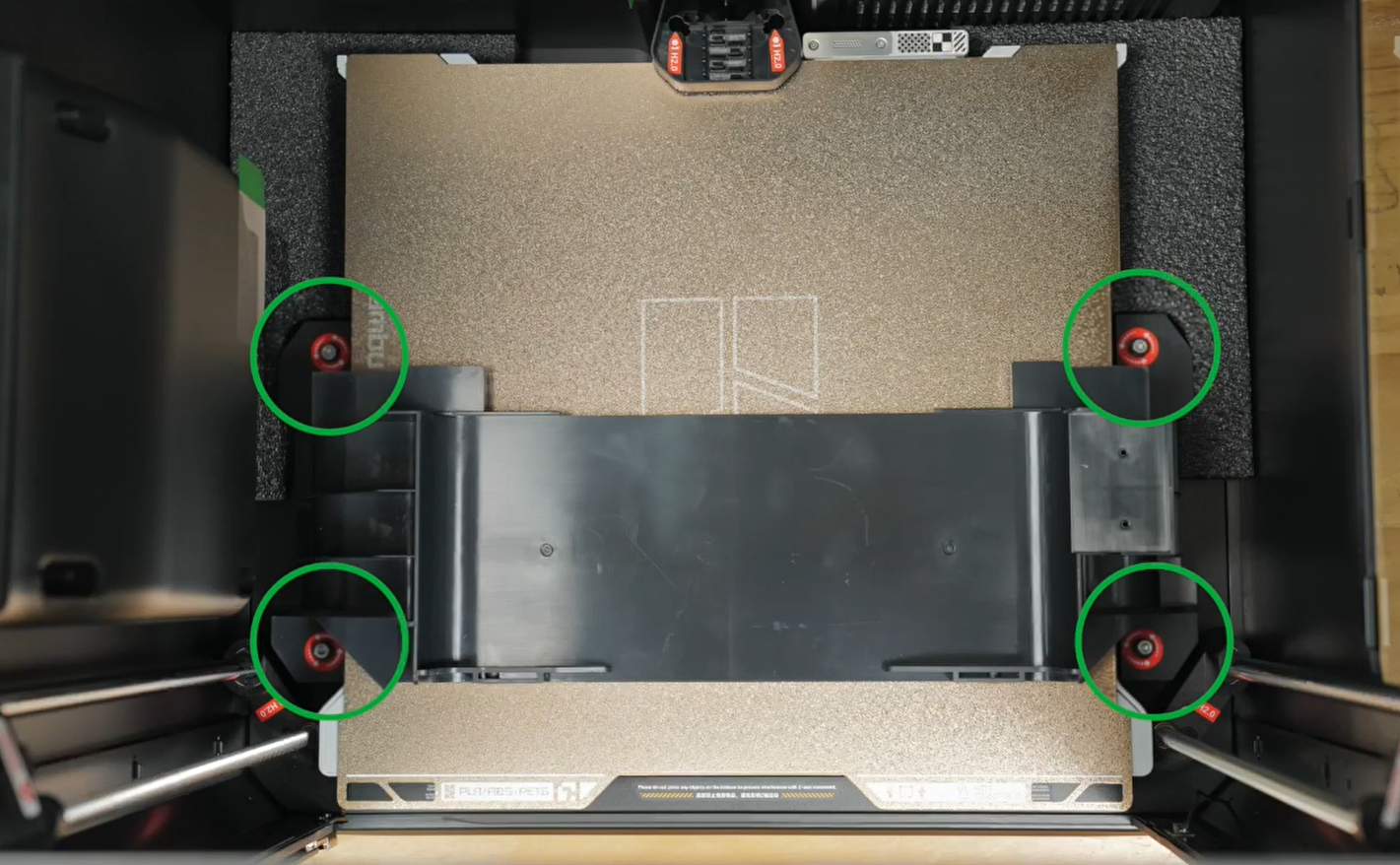

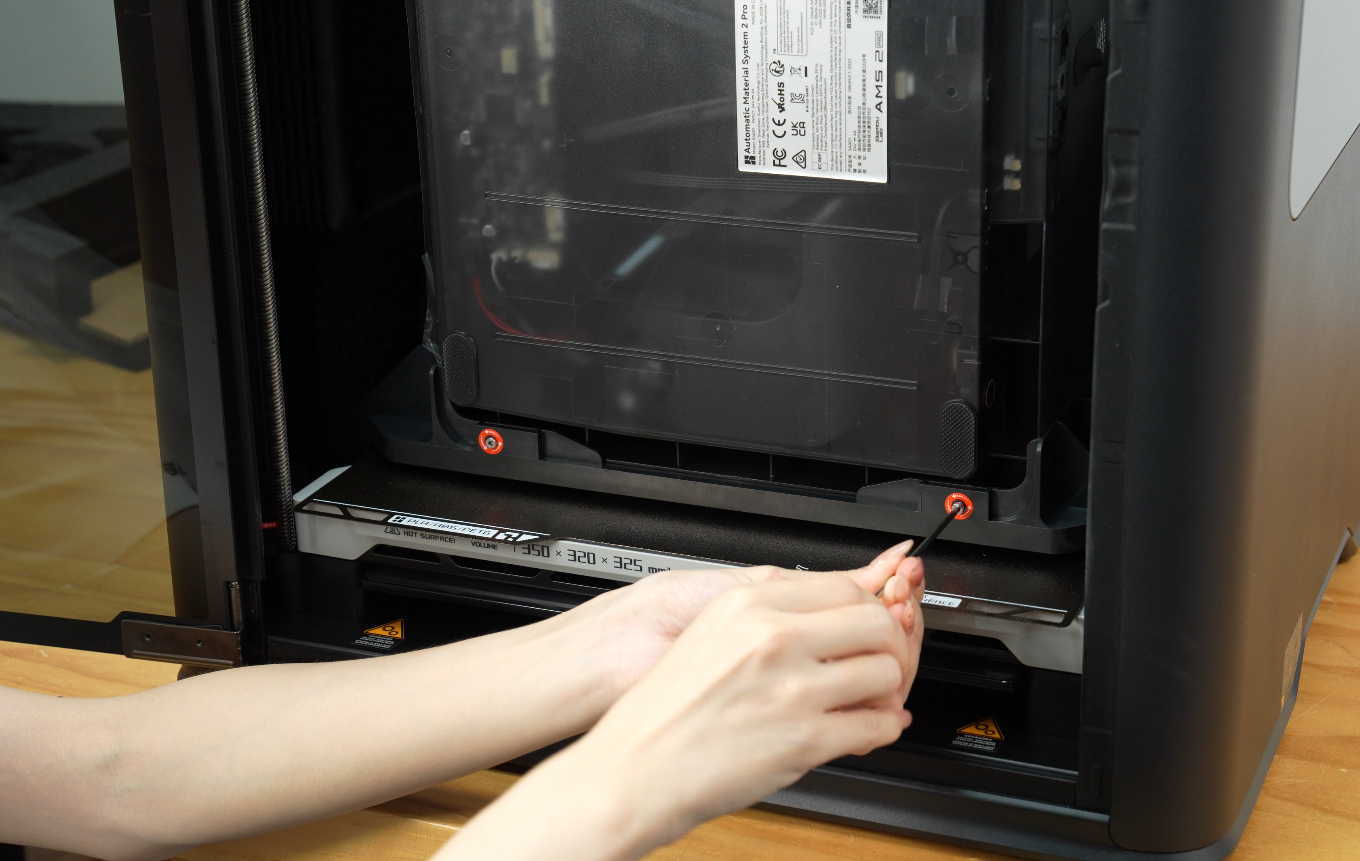

• Spænd 4 skruer;

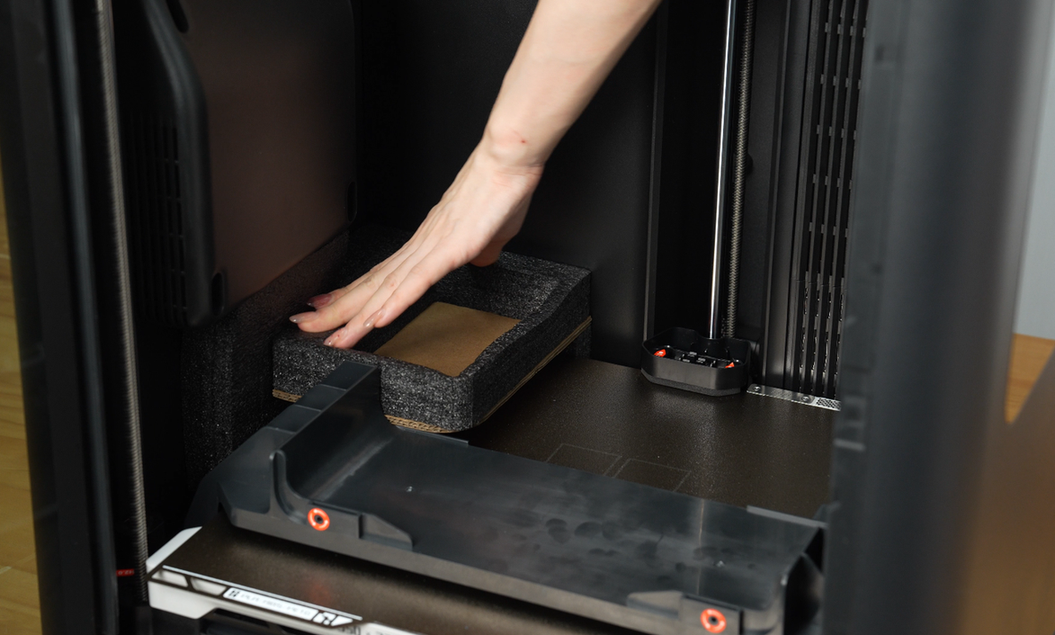

• Placer skumpappet i bunden af tilbehørskassen;

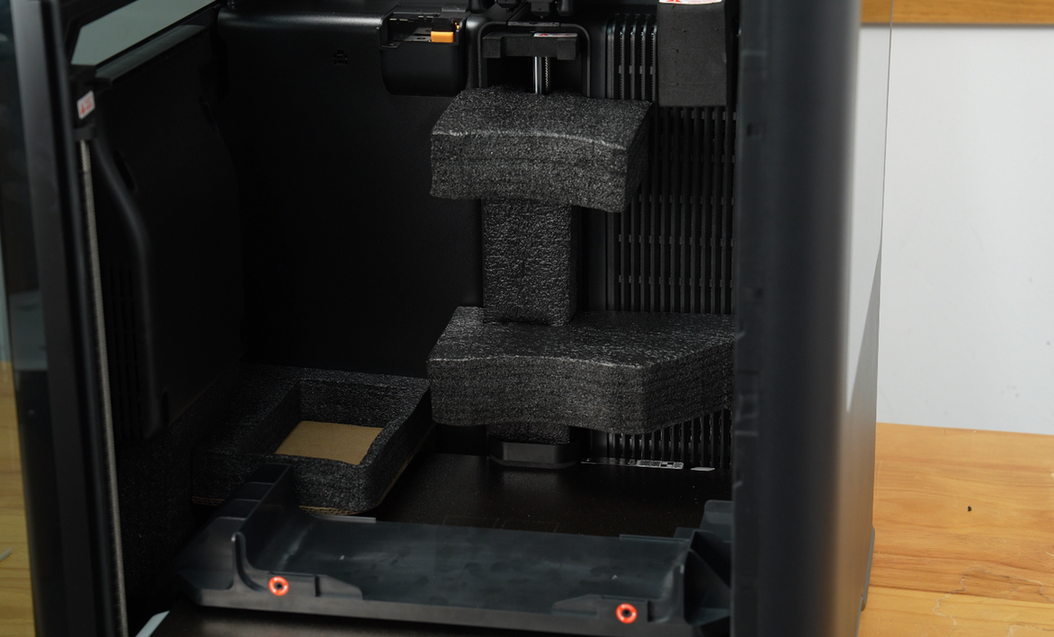

• Placer beskyttelsesskummet til AMS 2 Pro;

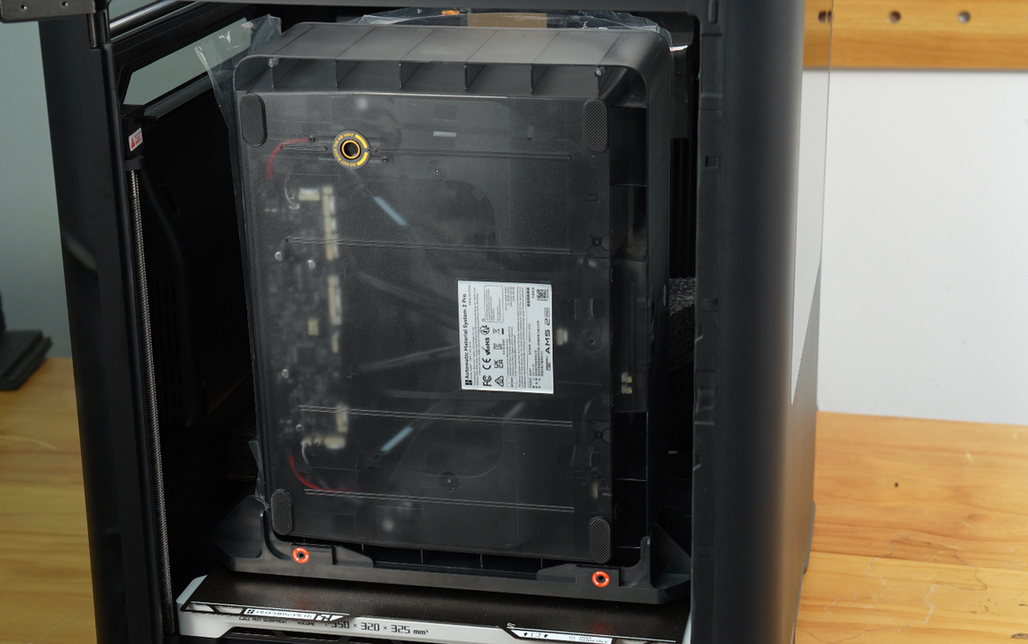

• Sæt AMS 2 Pro ind i fikseringen som vist;

• Spænd fikseringens skruer;

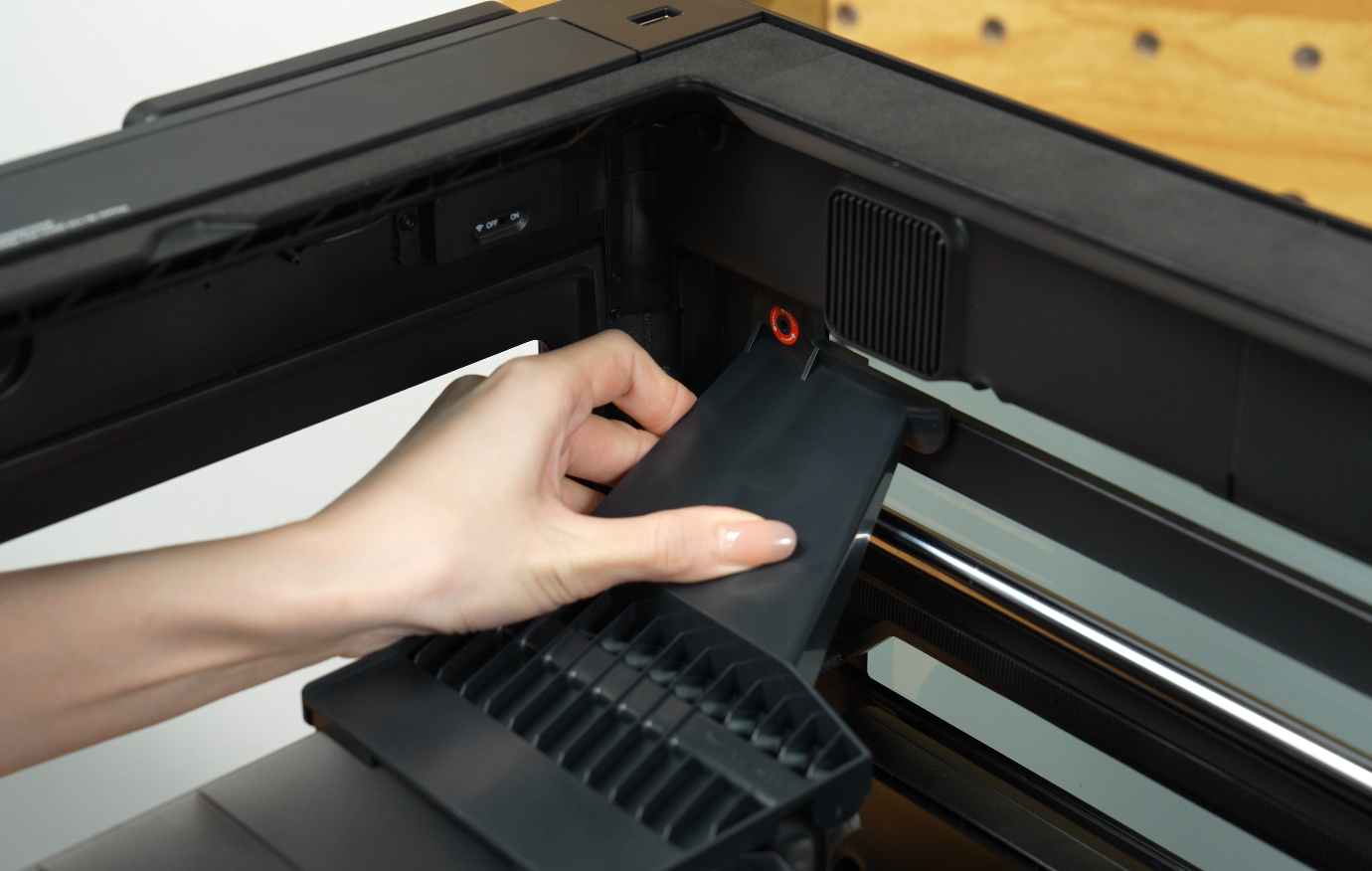

• Monter den venstre fastgørelsesdel på AMS 2 Pro, og lås den på plads;

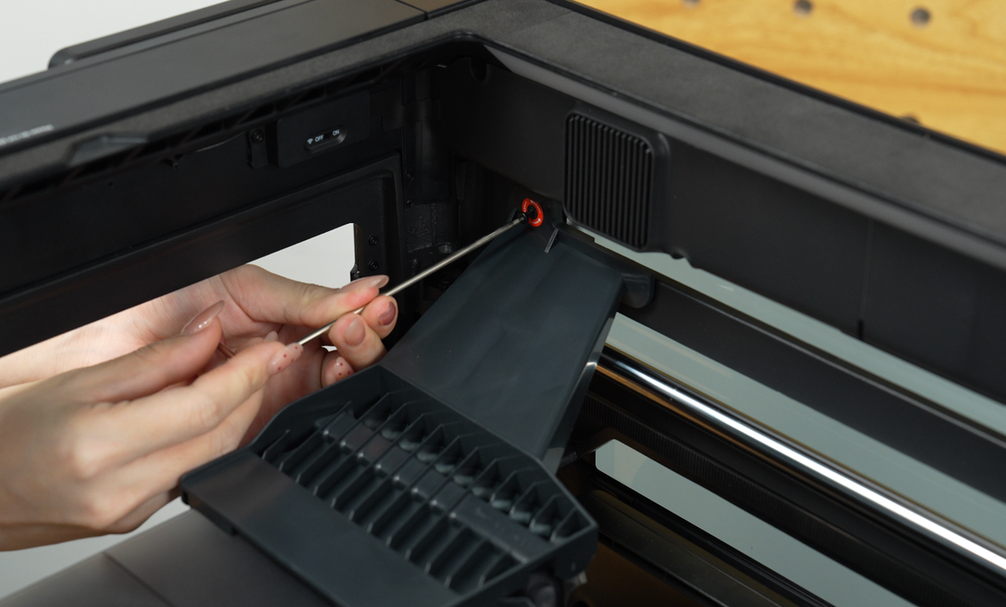

• Spænd fastgørelsesskruen;

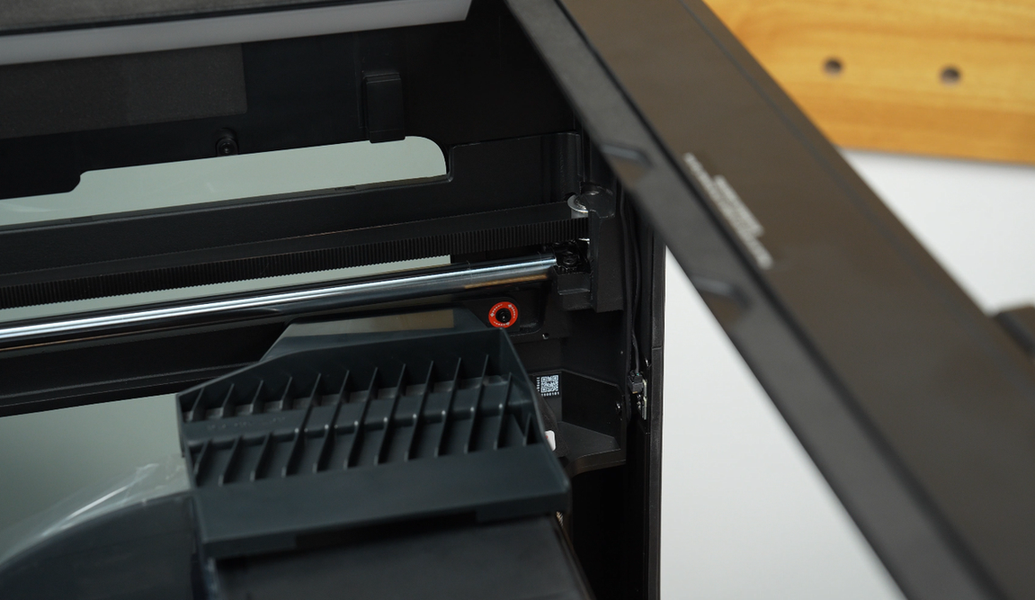

• Monter den højre fastgørelsesdel;

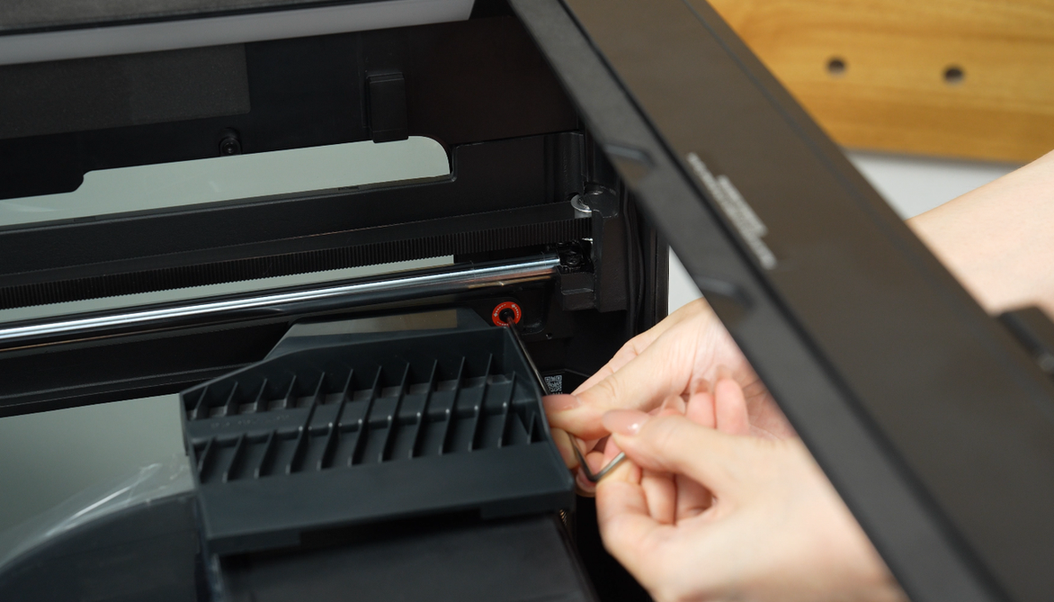

• Spænd fastgørelsesskruen;

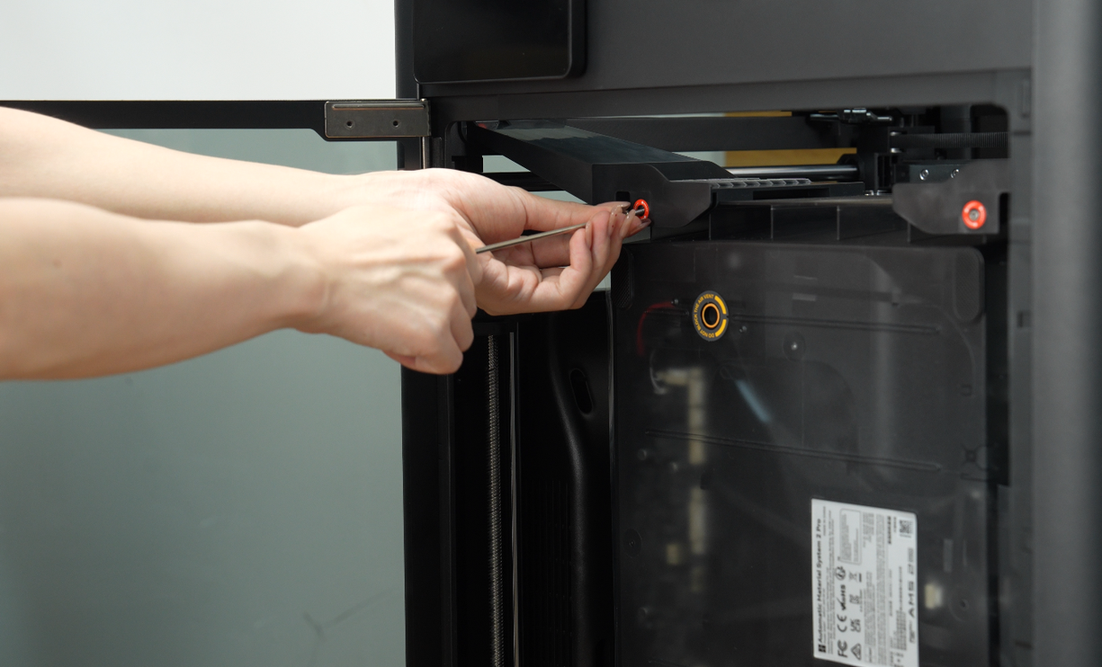

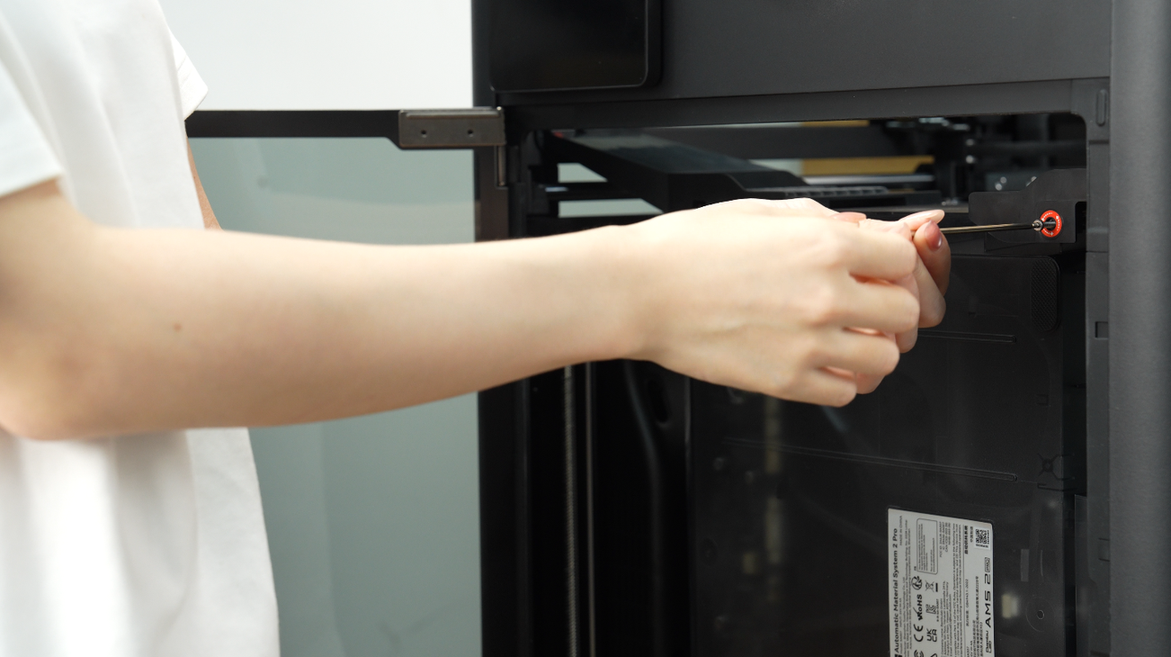

• Spænd de to forreste fastgørelsesskruer;

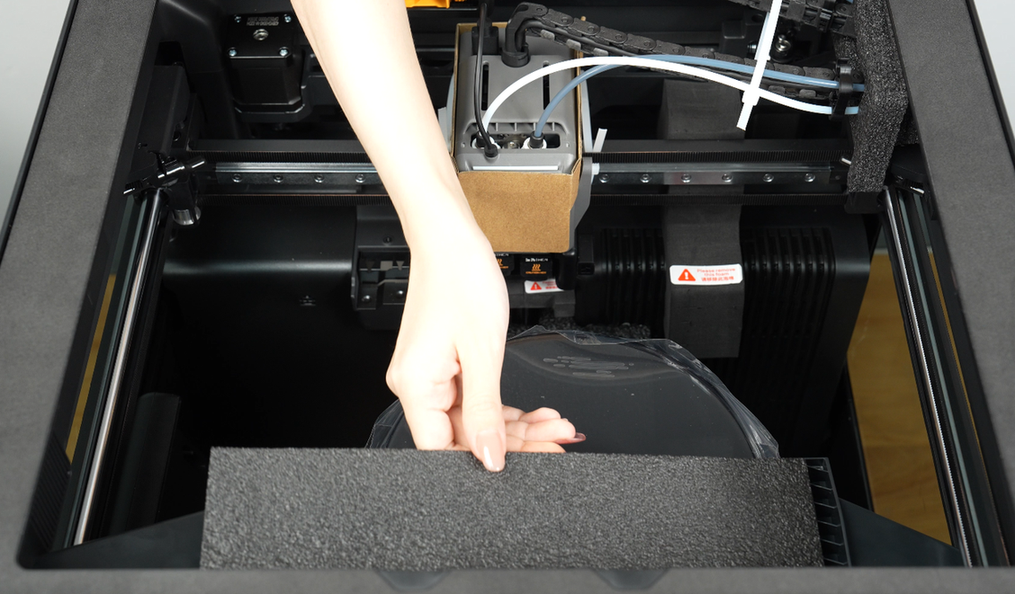

• Placer skumpuder oven på AMS 2 Pro;

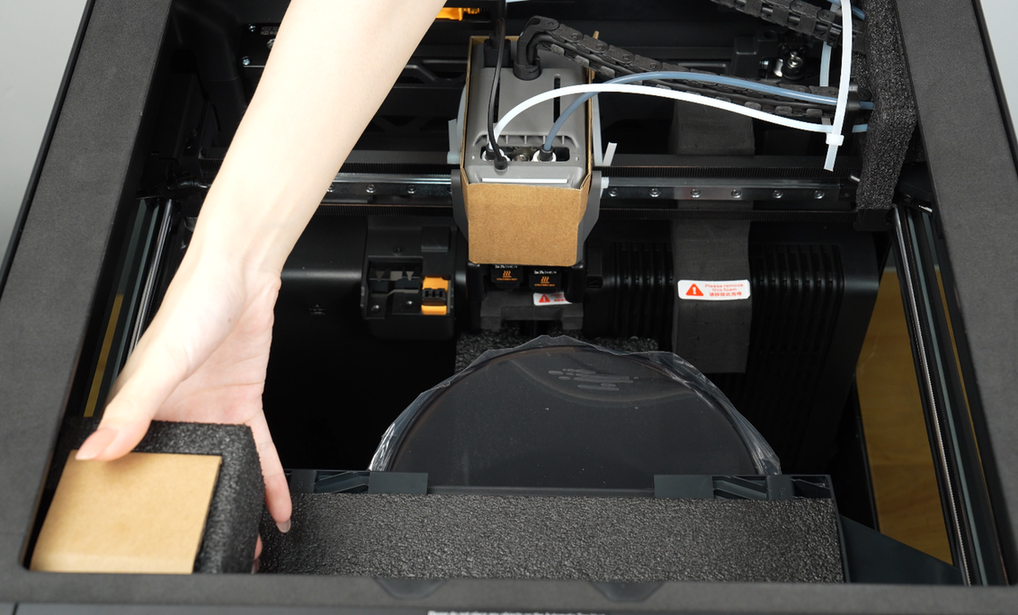

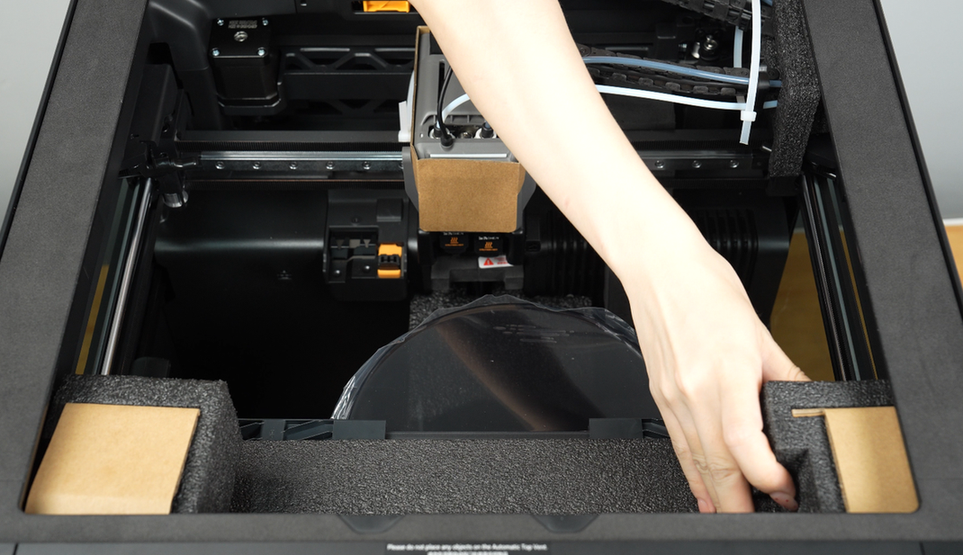

• Placer skumpap på venstre og højre side oven over AMS 2 Pro;

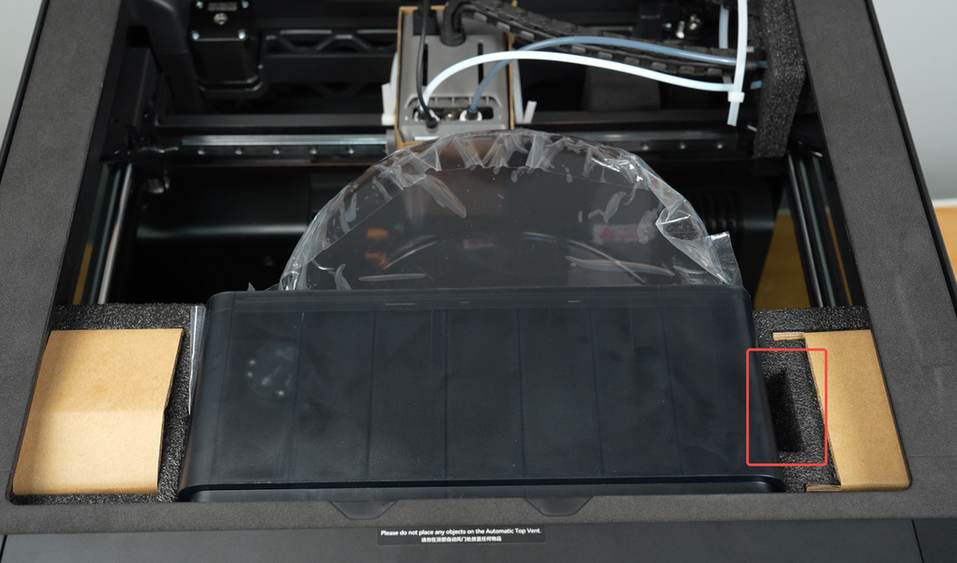

• Placer AMS HT som vist, så udgangen flugter med åbningen i det højre skum;

Placer tilbehørskassen og topglasset

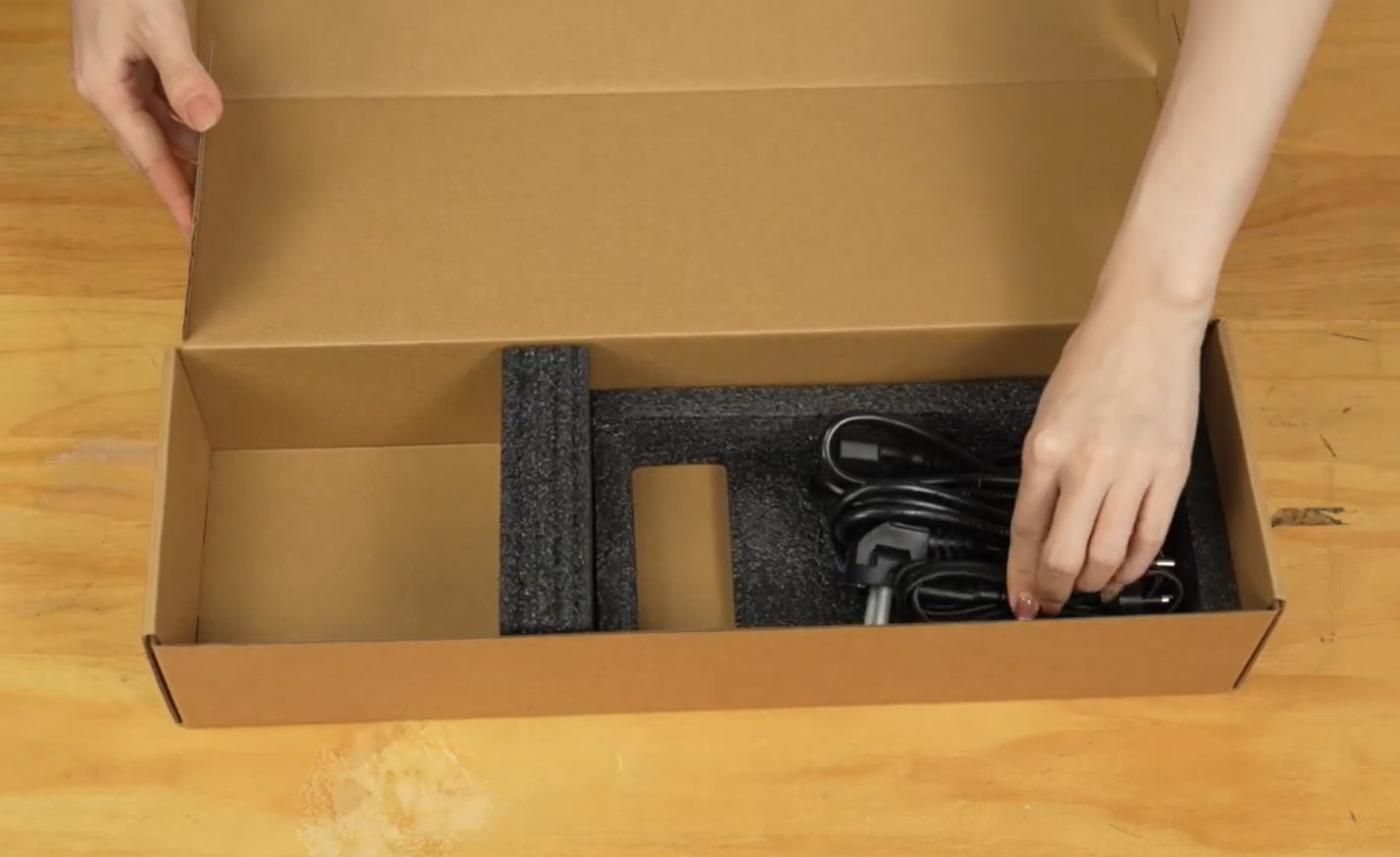

• Læg tilbehøret tilbage i tilbehørskassen;

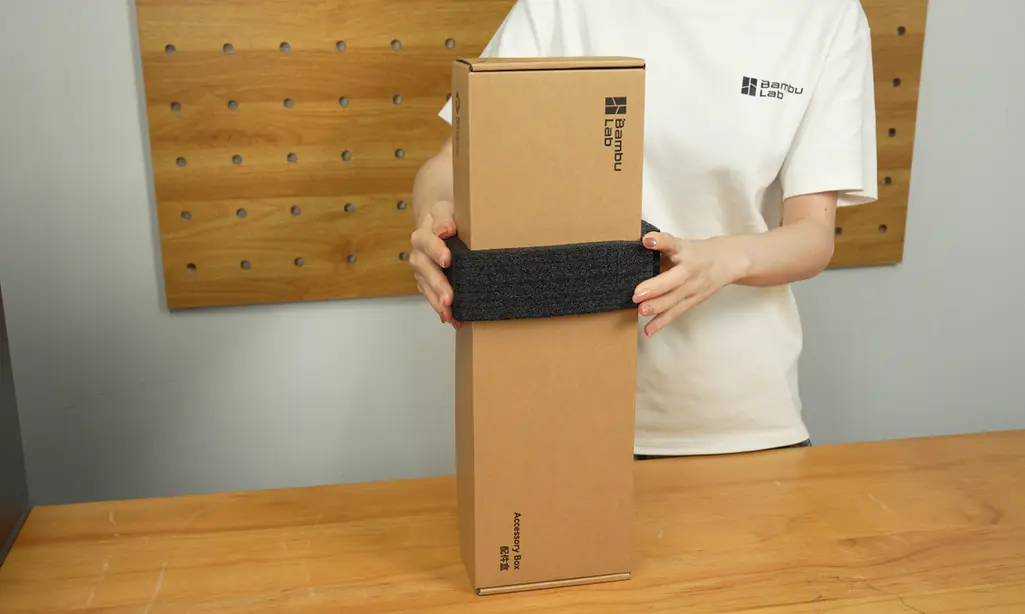

• Dæk kabeltilbehørskassen med skum;

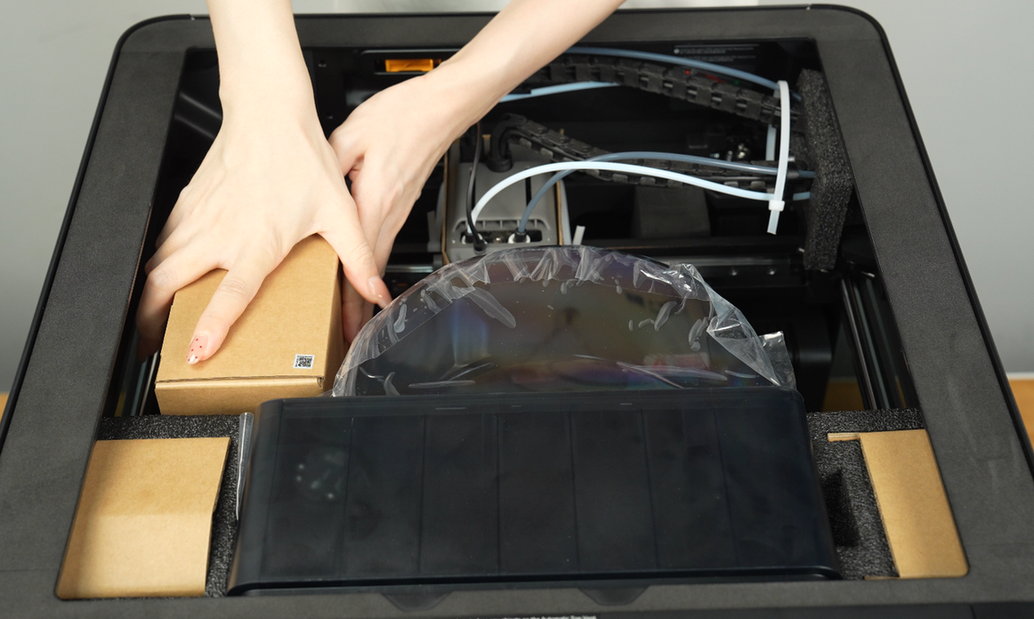

• Placer tilbehørskassen;

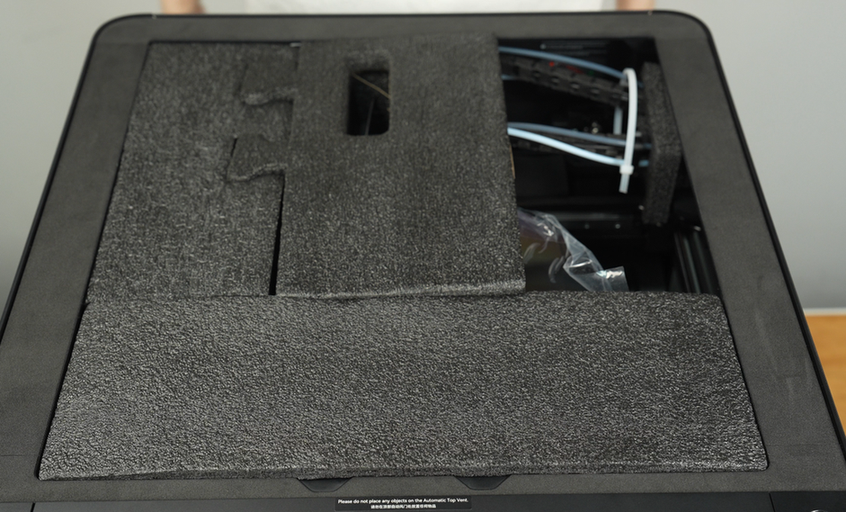

• Placer tre øverste skumpuder;

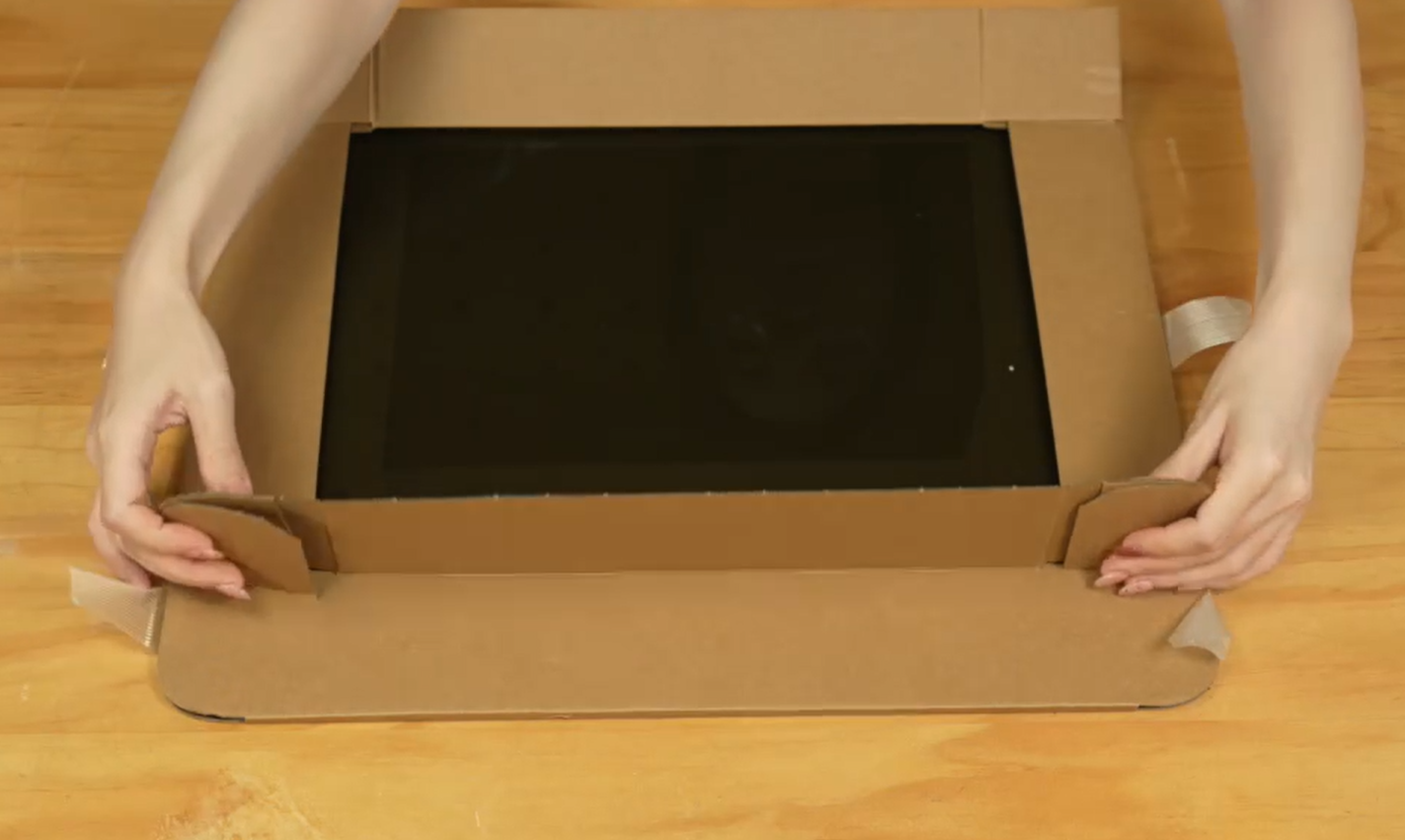

• Monter topglassets pap igen;

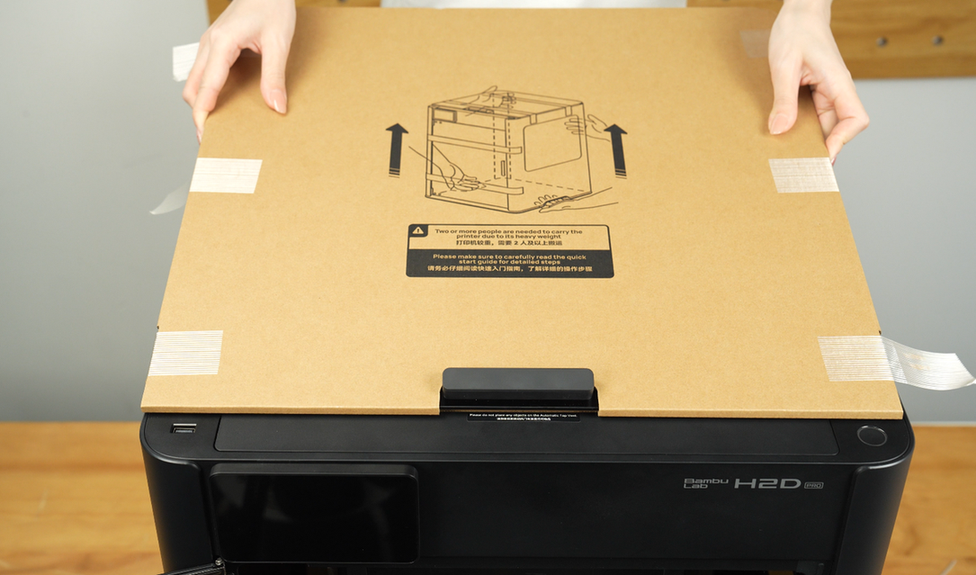

• Placer topglasset, og fastgør begge sider med tape;

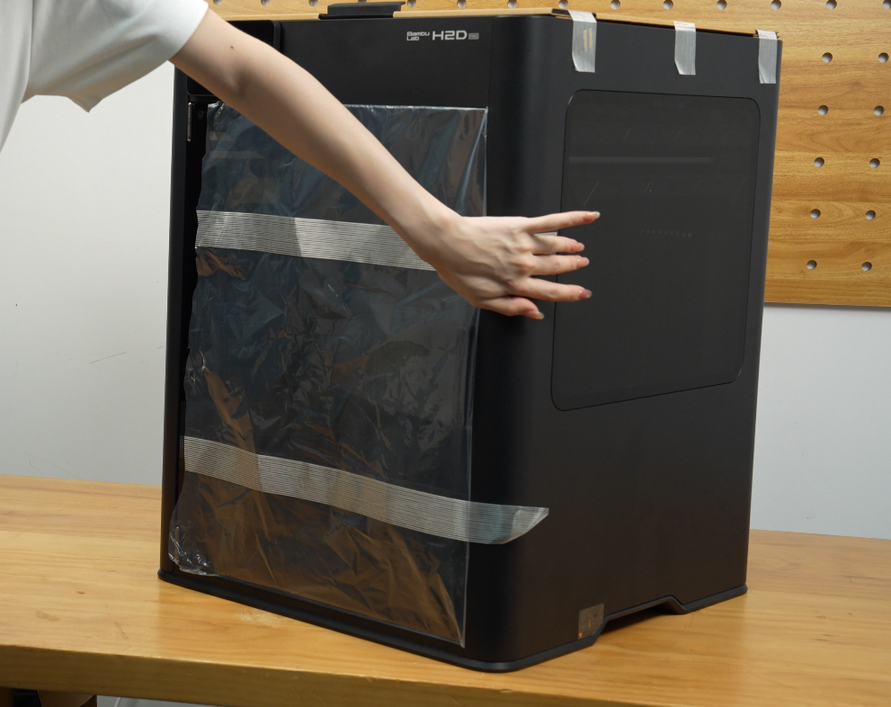

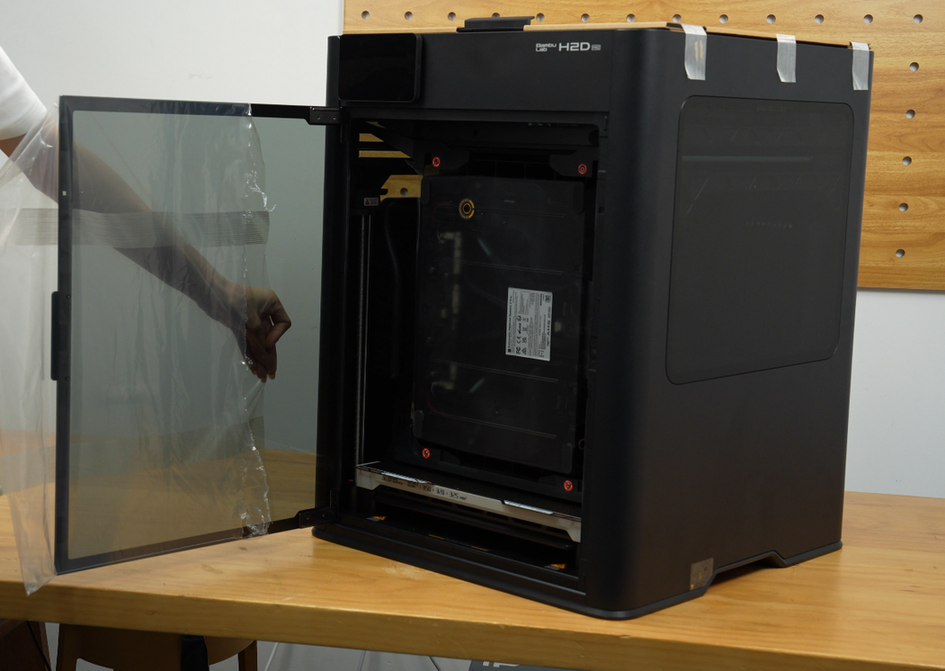

• Dæk fordøren med en beskyttelsespose, og fastgør den med tape;

Pakning

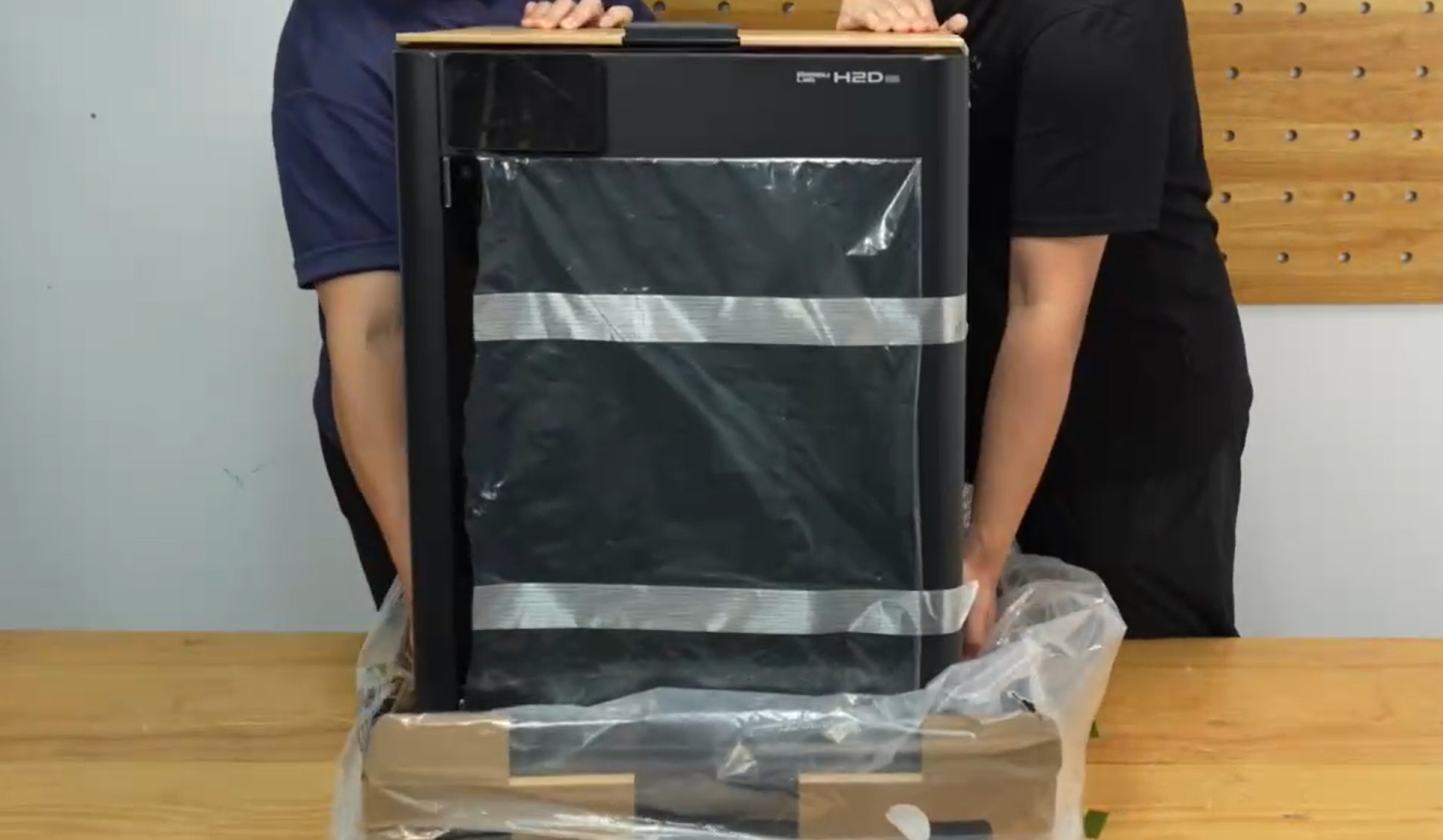

• Fold fugtbeskyttelsesposen om de fire hjørner af bundpappet. Derefter løfter to personer printeren ned i den;

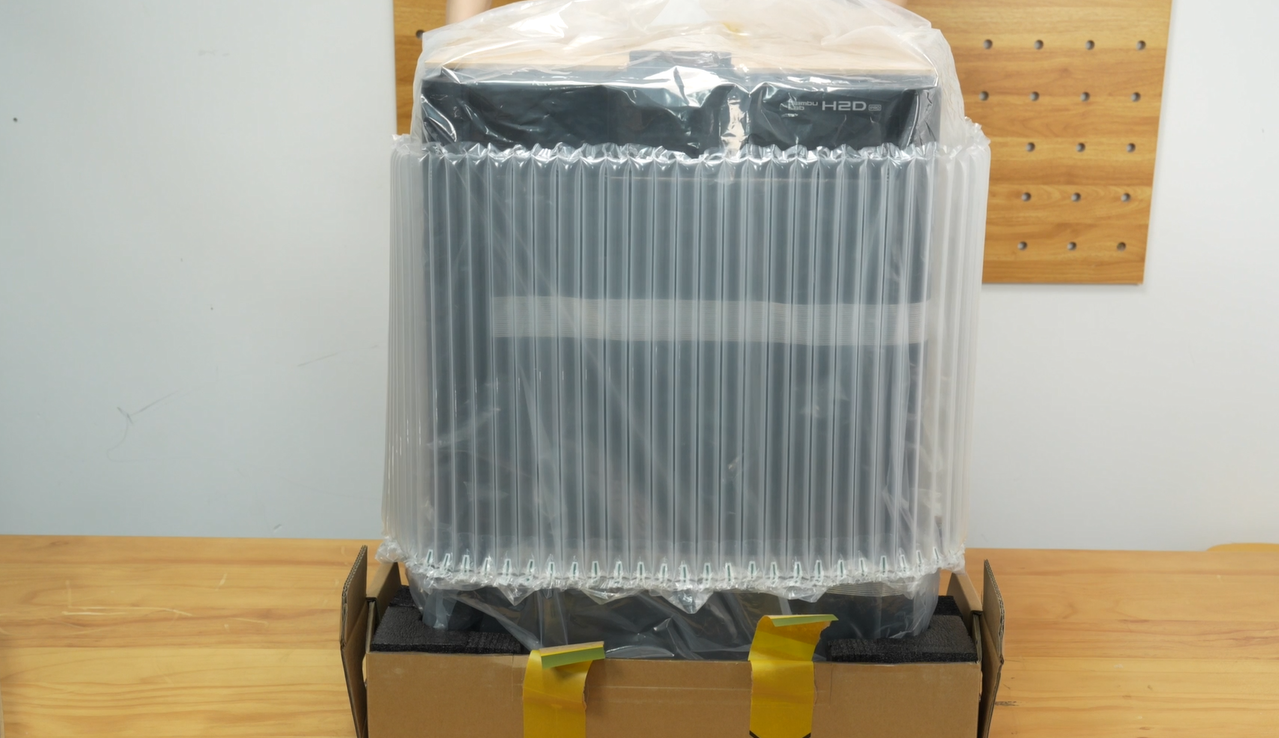

• Placer luftpuder rundt om printeren;

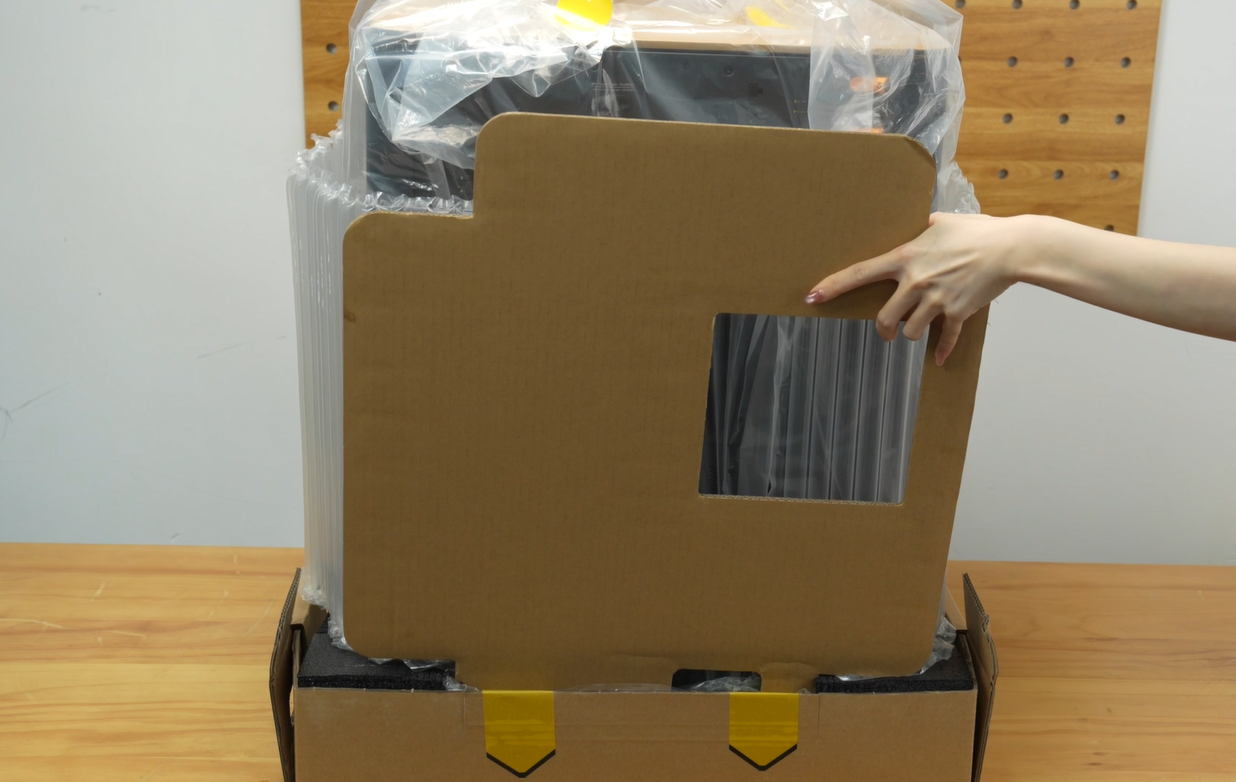

• Placer pappet helt ned;

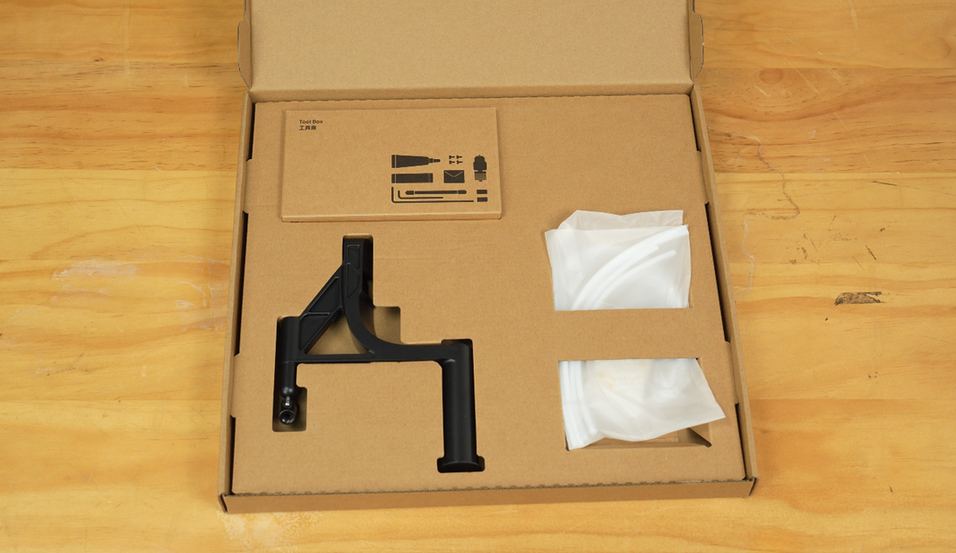

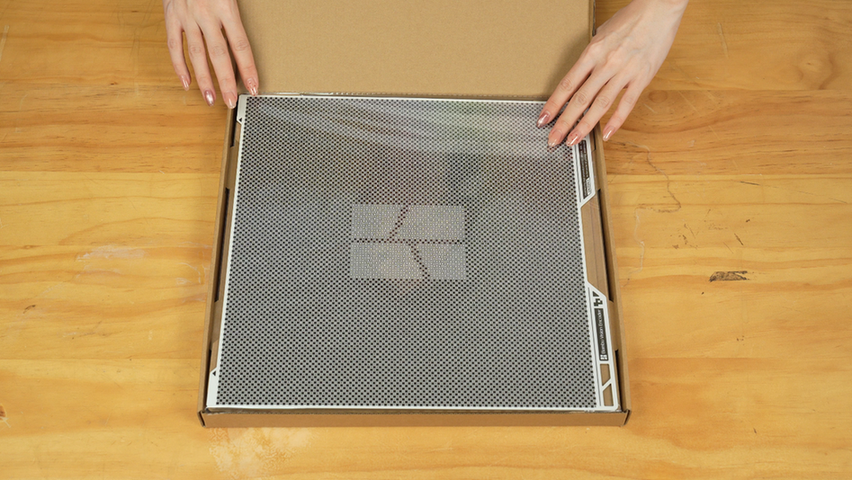

• Organiser tilbehøret i tilbehørskassen;

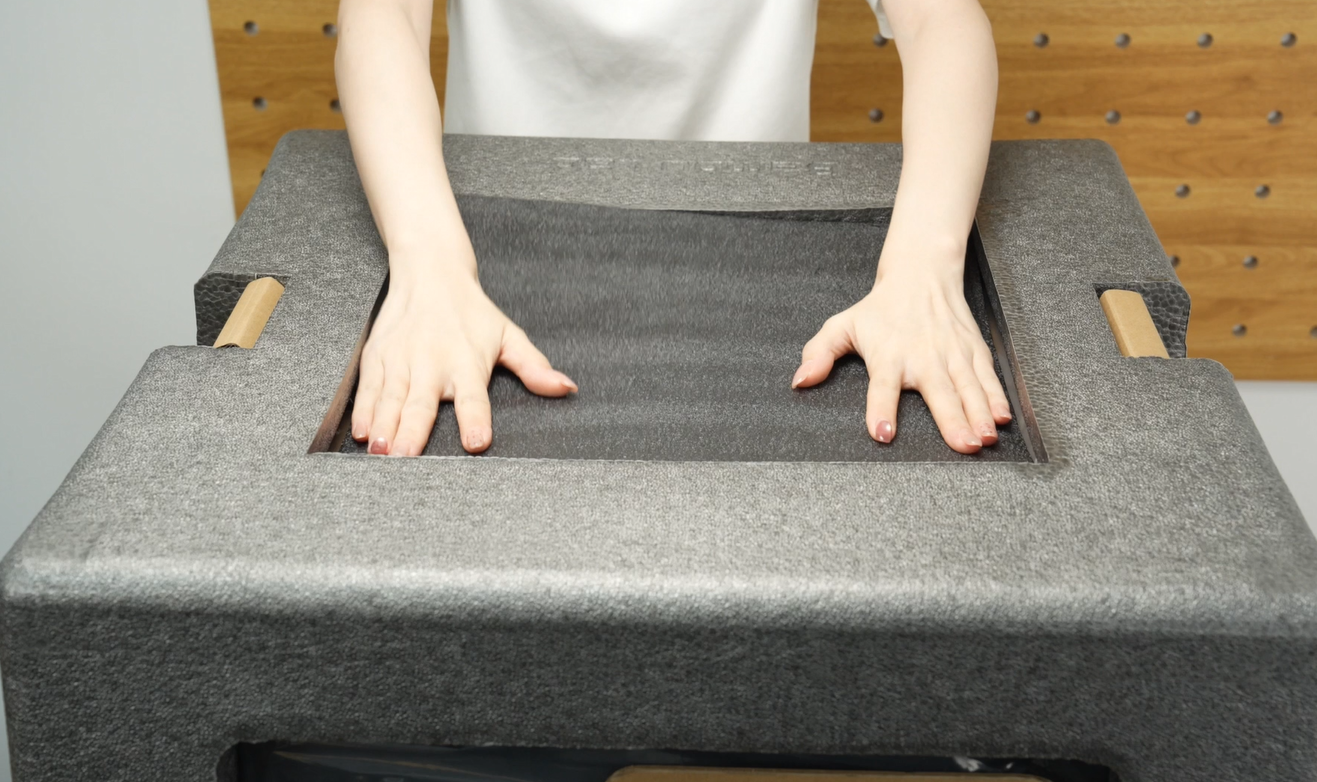

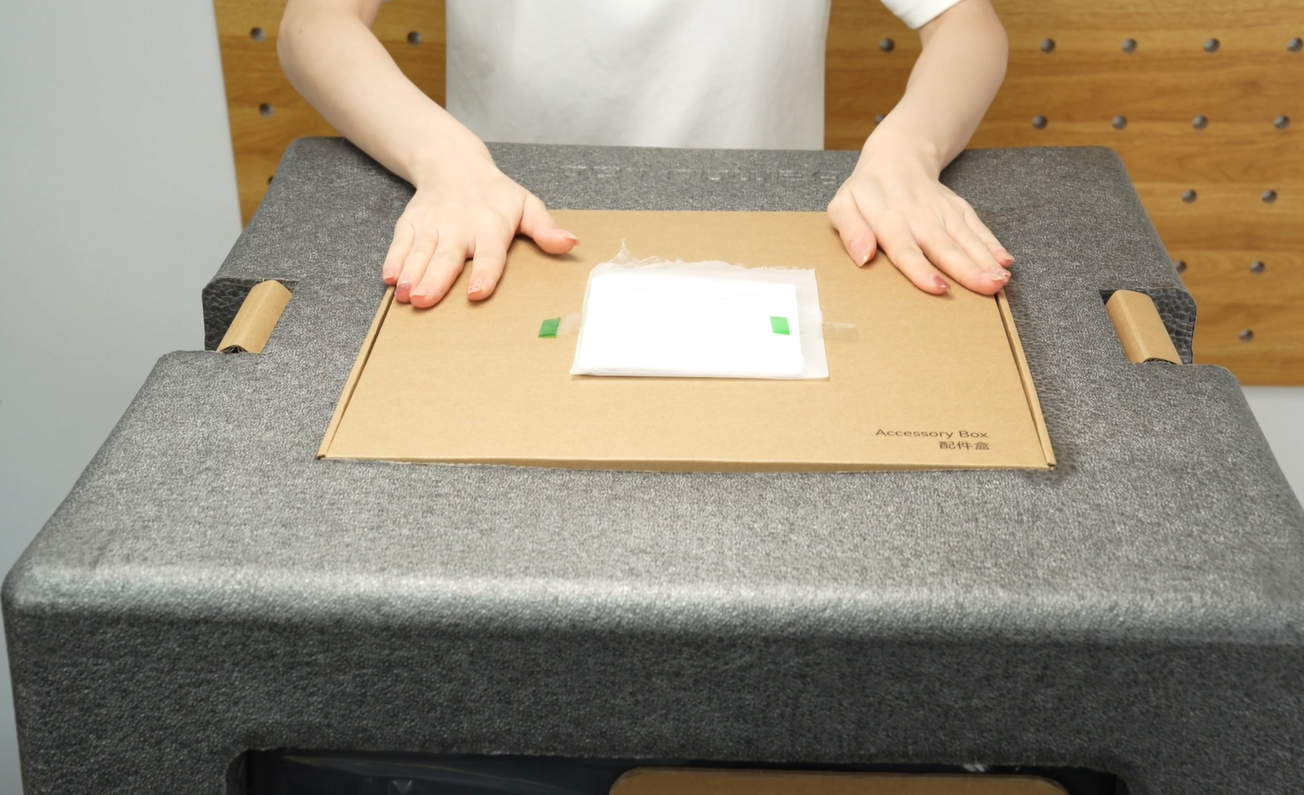

• Sæt den øverste skumpude på, og placer tilbehørskassen ovenpå;

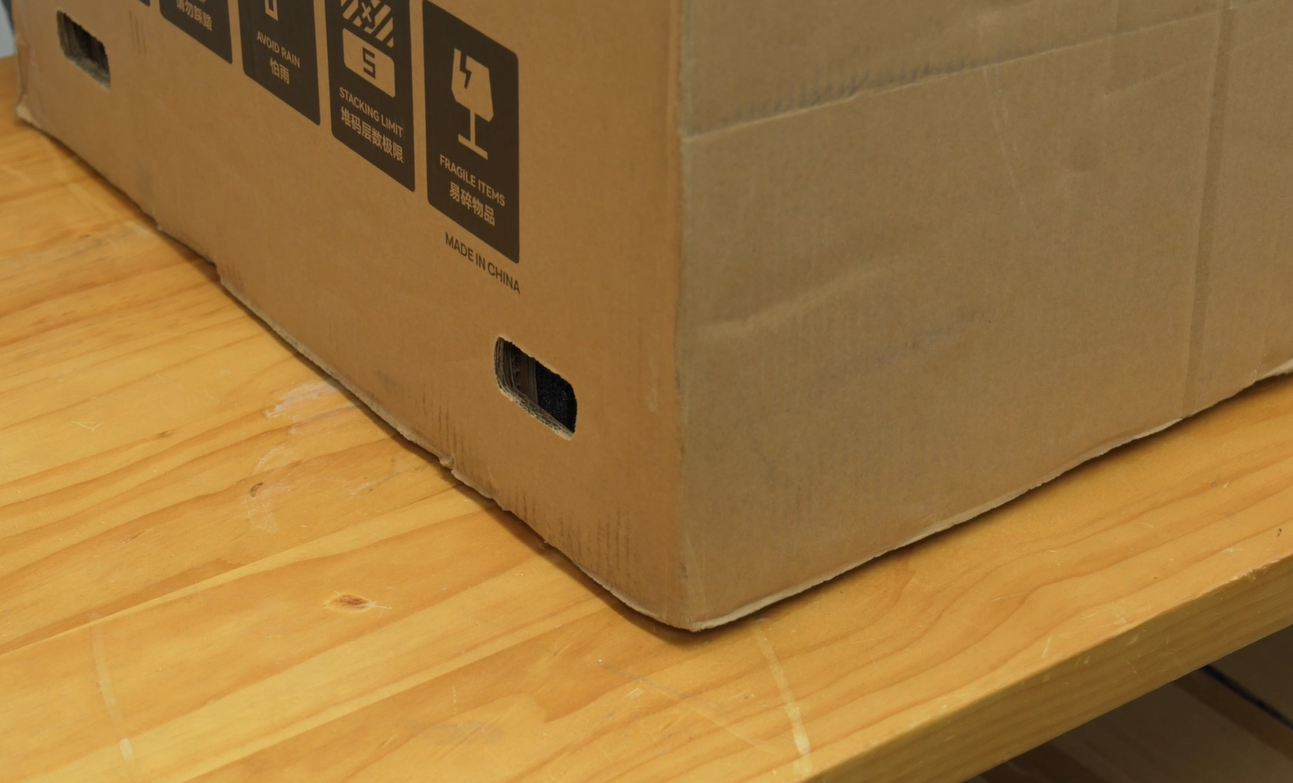

• Placer den ydre kasse, og flugt de fire huller i bunden.

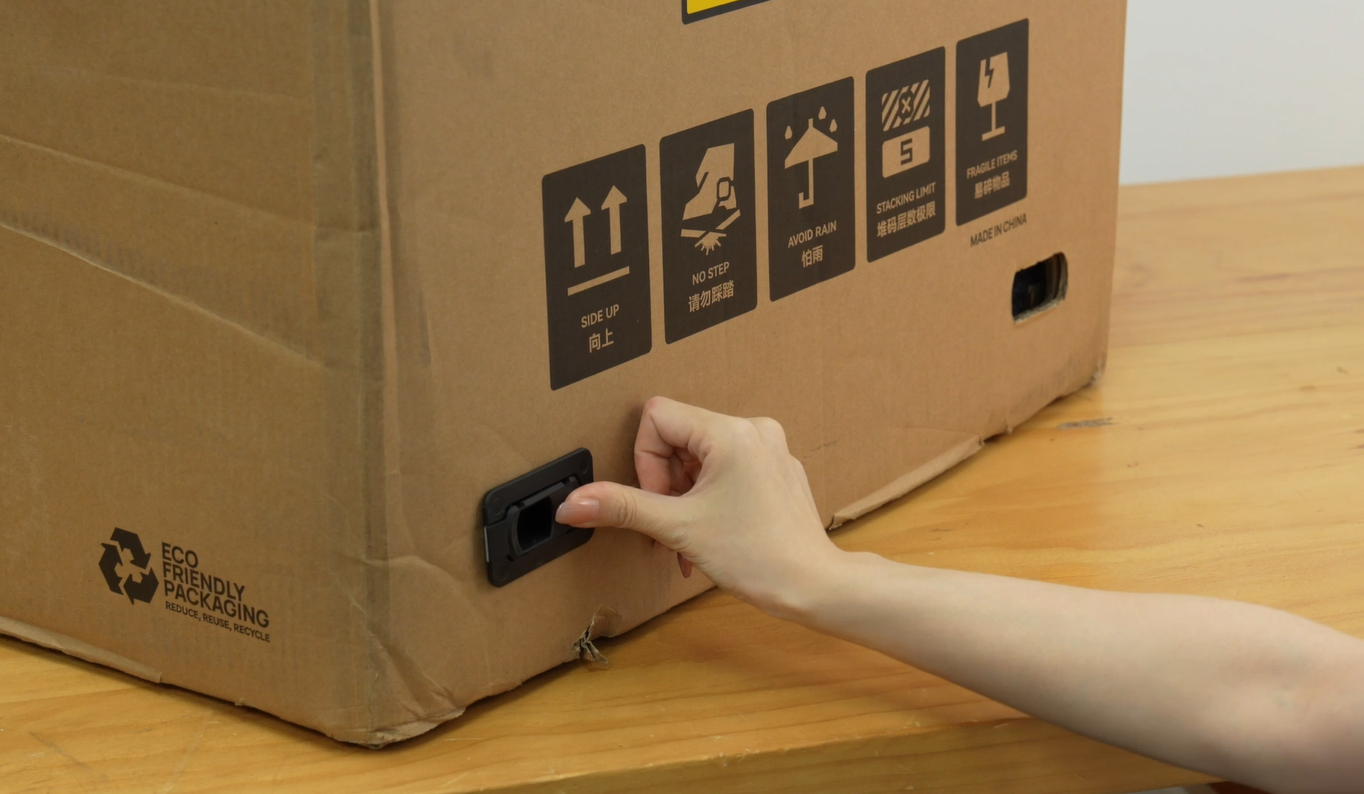

• Monter de fire kasseklips, og lås dem på plads for at sikre den ydre kasse.
