Anbefalinger til regelmæssig rengøring og vedligeholdelse af H2C

Hvorfor er vedligeholdelse vigtig?

For at sikre stabil drift af 3D-printere på lang sigt, reducere risikoen for fejl og forlænge udstyrets levetid, er regelmæssig vedligeholdelse afgørende. Vedligeholdelse handler primært om at rengøre og smøre bevægelsessystemet, herunder vigtige bevægelige strukturer som XYZ-akserne og hotend-holderne, der kræver omhyggelig pleje for at sikre en jævn drift. Samtidig skal kabinettets inder- og ydervægge rengøres grundigt, med særlig opmærksomhed på at aftørre de forskellige sensorer, kameraer og andre præcisionskomponenter for at forhindre, at snavsophobning påvirker udstyrets måle- og overvågningsnøjagtighed.

💥 Laserversion
Hvis lasermodulet bruges, vil udsugningskanalen fjerne det meste af røgen, men noget restmateriale forbliver indvendigt, hvilket forværrer forureningen inde i kabinettet. Sammenlignet med kun at bruge 3D-printfunktionen skal vedligeholdelsesfrekvensen i dette scenarie øges tilsvarende for at undgå udstyrsfejl og sikkerhedsrisici på grund af forurening.

🚧 Vedligeholdelsesfrekvens

H2C kan vurdere printerens forureningsniveau ud fra opgavetype og varighed og give tilsvarende påmindelser om rengøring og vedligeholdelse (denne funktion kræver en firmware-opgradering til version 01.01.00.00 eller nyere). Når du har modtaget printeren, så opgradér firmware for at aktivere rengøringspåmindelsen.

Sørg for at udføre vedligeholdelse og rengøring af lasermodulet og printerkomponenterne som krævet. Hvis du undlader det, kan det give maskinskader og sikkerhedsrisici.

Bemærk: Denne side bør følges i sin helhed. Hvis du kun vil vedligeholde en bestemt komponent, så klik på det tilsvarende link i tabellen nedenfor.

Hvis du kun bruger 3D-printfunktionen, er vedligeholdelsesfrekvensen for de enkelte dele som følger:

Bemærk: Hvis du printer med højtemperatur-/teknikfilamenter kontinuerligt over en lang periode, anbefales det at øge vedligeholdelsesfrekvensen til én gang om måneden for hver komponent i tabellen ovenfor.

Nødvendigt værktøj og materialer

• Non-woven klud

• 75% sprit eller 70% isopropanol

• Børste

• Smøreolie

• Smørefedt

• Støvfri vatpinde

Videoguide

Vedligeholdelsestrin

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du være nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan give skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse.

Printerens yderside og skærm

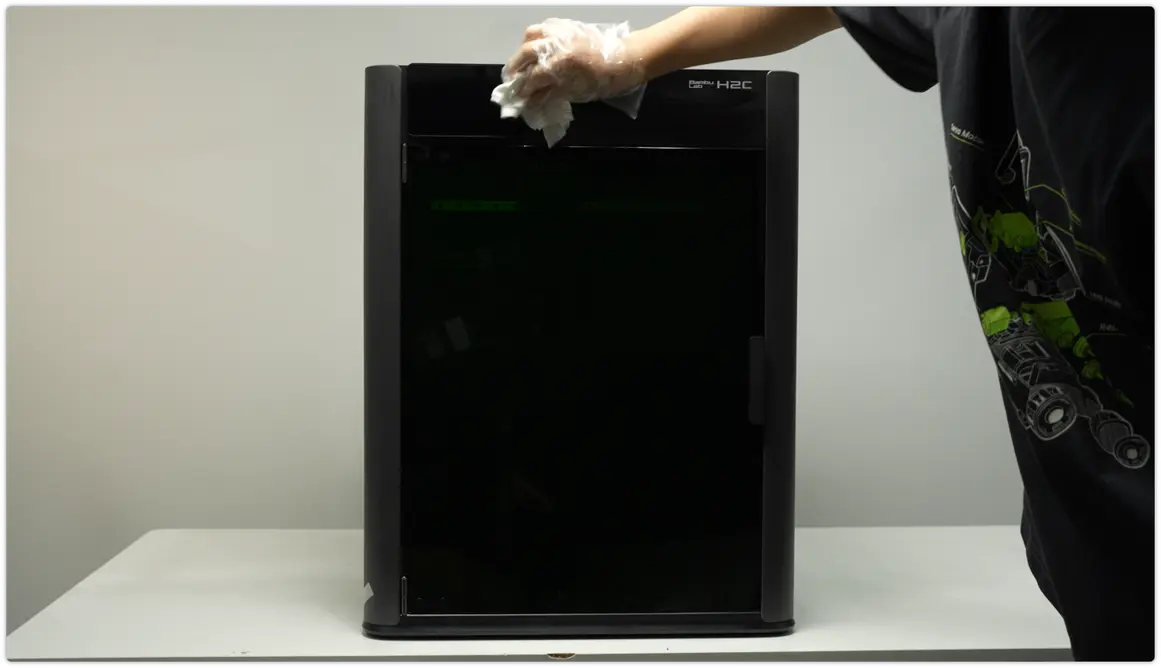

Brug en non-woven klud fugtet med sprit til at rengøre printerens yderside, med særlig opmærksomhed på siderne, frontdøren og hjørnerne for at fjerne støv, filamentrester og fingeraftryk.

Tør forsigtigt printerskærmen af.

Topdæksel

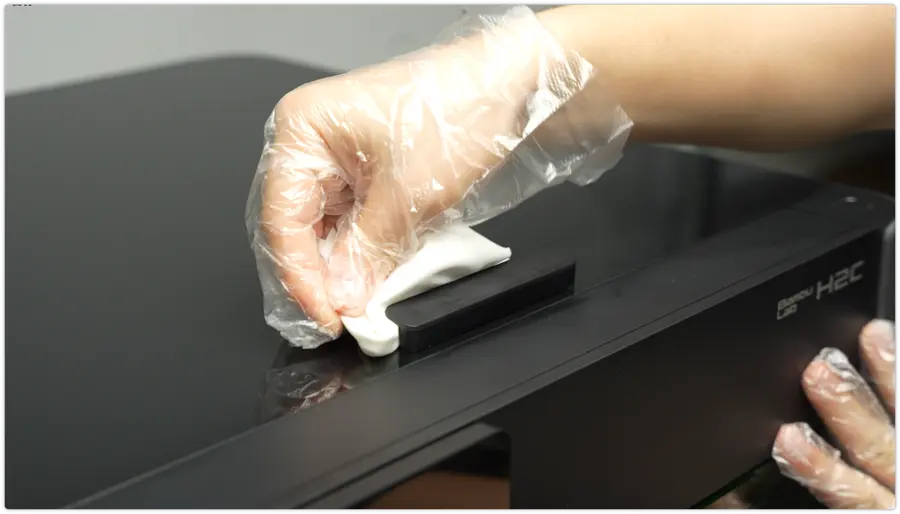

Vær særligt opmærksom på at aftørre printerens øverste glasdæksel, den øverste ventilationsåbning og grebsområdet.

Udsugningsrist

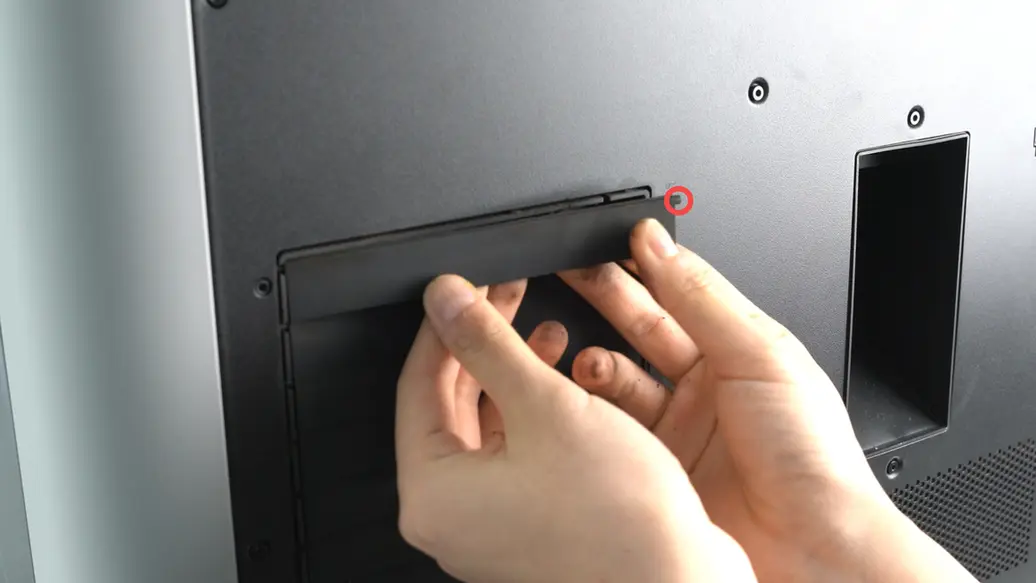

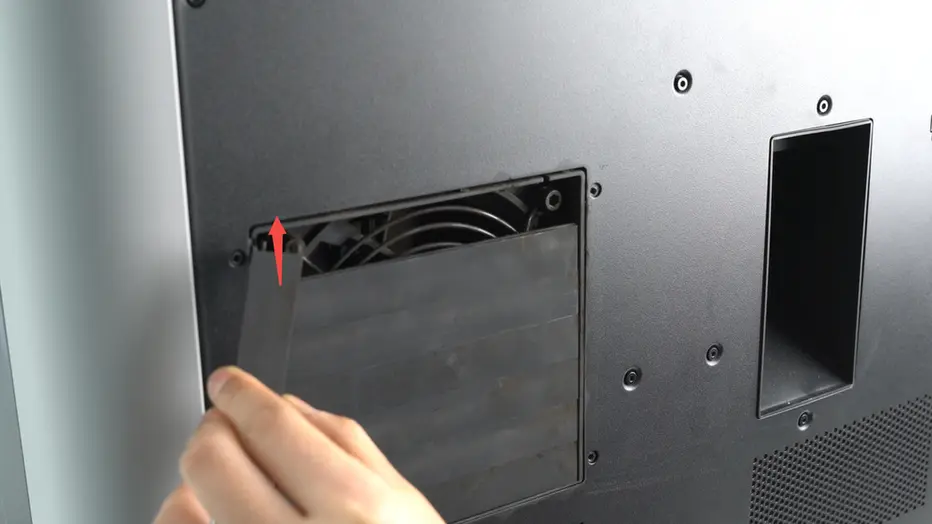

Udsugningsristene sidder på maskinens bagside udvendigt. Den eksterne udsugningsblæsers kabinet består af syv rister. Arbejd oppefra og ned for at fjerne udsugningsristene. Skub først udsugningsristene forsigtigt udad, og fjern derefter positioneringsblokken på højre side fra det lille hul. Drej udsugningsristene 90° med uret og løft dem en smule for nemt at frigøre låsen og fjerne ristene. Gentag de samme trin for at fjerne de resterende seks udsugningsrister.

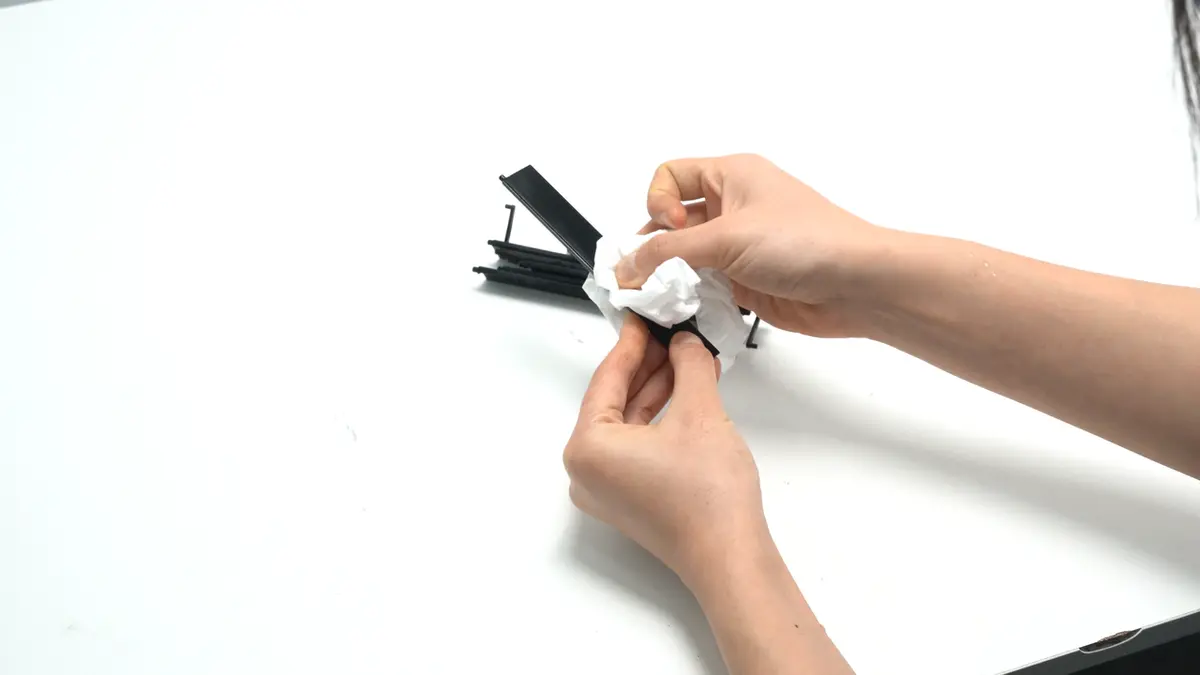

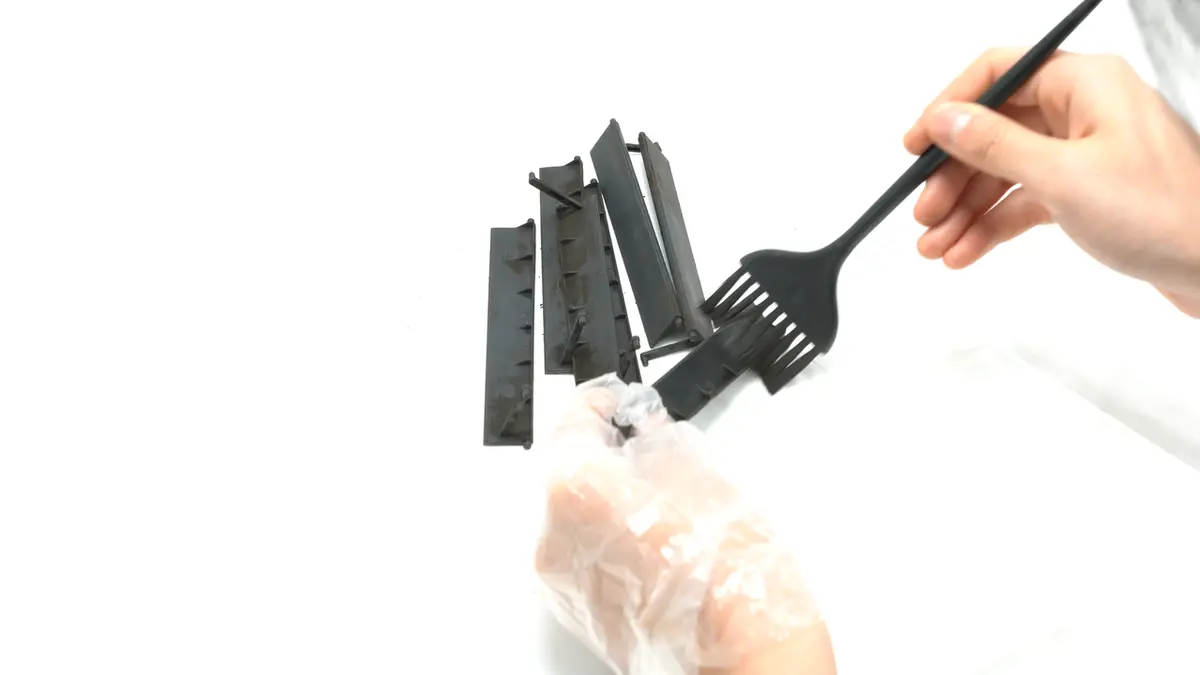

Brug først en børste til at fjerne støvet fra udsugningsristene, og tør derefter udsugningsristen af med en non-woven klud fugtet med sprit.

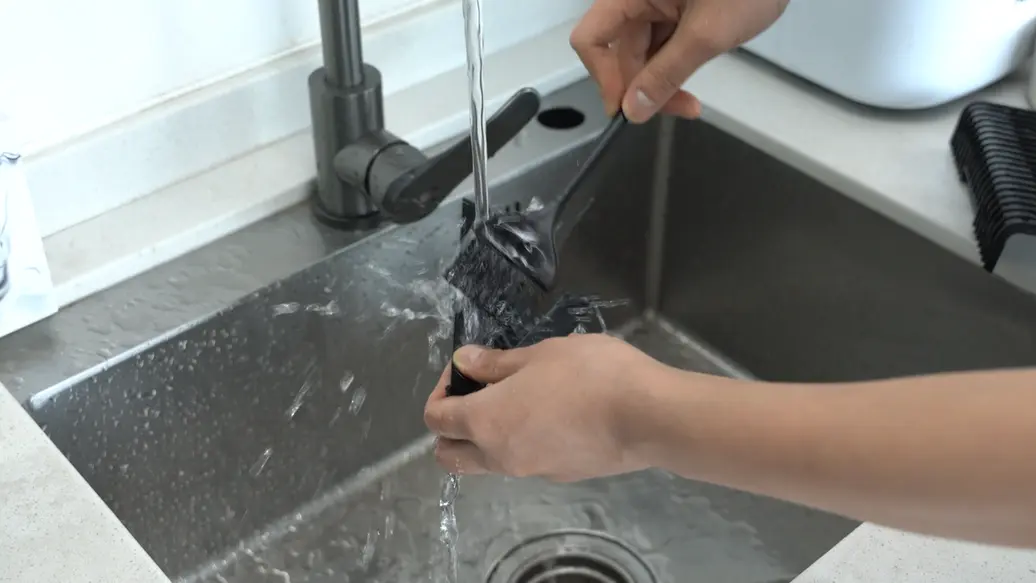

Hvis udsugningsristen er meget snavset, er almindelige rengøringsmetoder ikke nok. Du kan prøve at skylle den direkte under varmt vand, mens du samtidig rengør den med en børste.

Bemærk: Efter vask skal udsugningsristen tørres helt, da der sidder elektroniske komponenter omkring den, og restfugt kan beskadige dem.

Ekstern udsugningsblæser

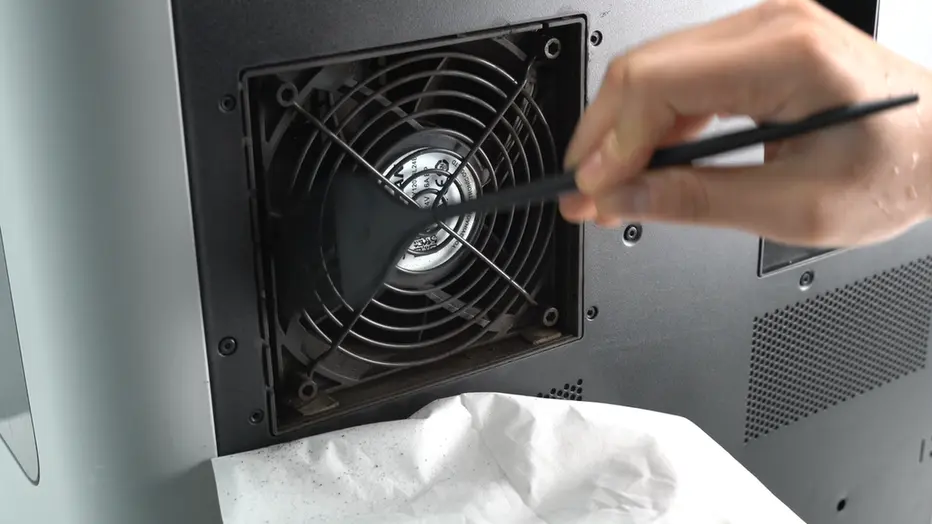

Når udsugningsristen er fjernet, bruger du en børste til at rengøre støvet på ydersiden af blæseren.

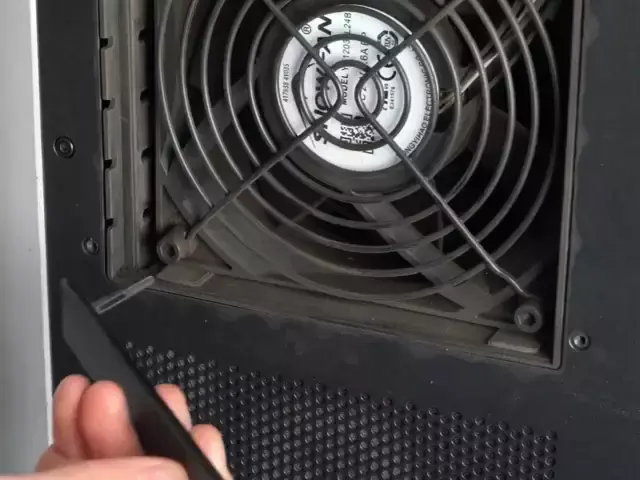

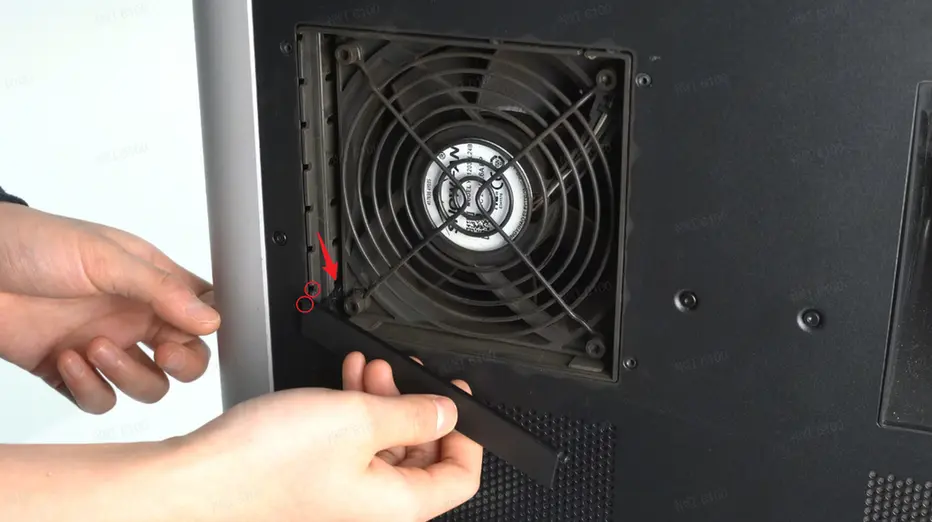

Efter rengøring monterer du udsugningsristene nedefra og op, idet du starter med venstre side. Sæt venstre stift ind i hullet, som den røde pil angiver, og ret samtidig venstre positioneringsblok ind med det lille hul, som de røde cirkler angiver, og klik den på plads. Klik derefter også højre positioneringsblok ind i det lille hul på højre side. Montér de resterende 6 udsugningsrister efter de samme trin.

For detaljerede trin, se guiden til udskiftning af aktiv kammerudsugning til H2-serien

Indvendig rengøring af kabinettet

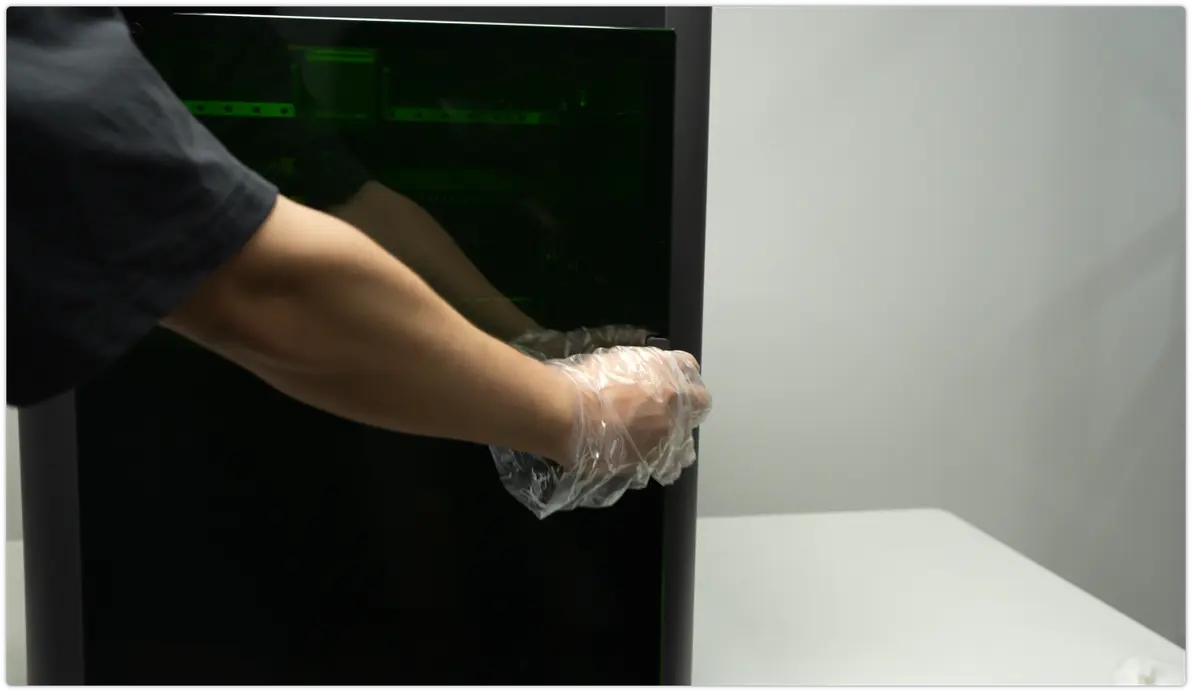

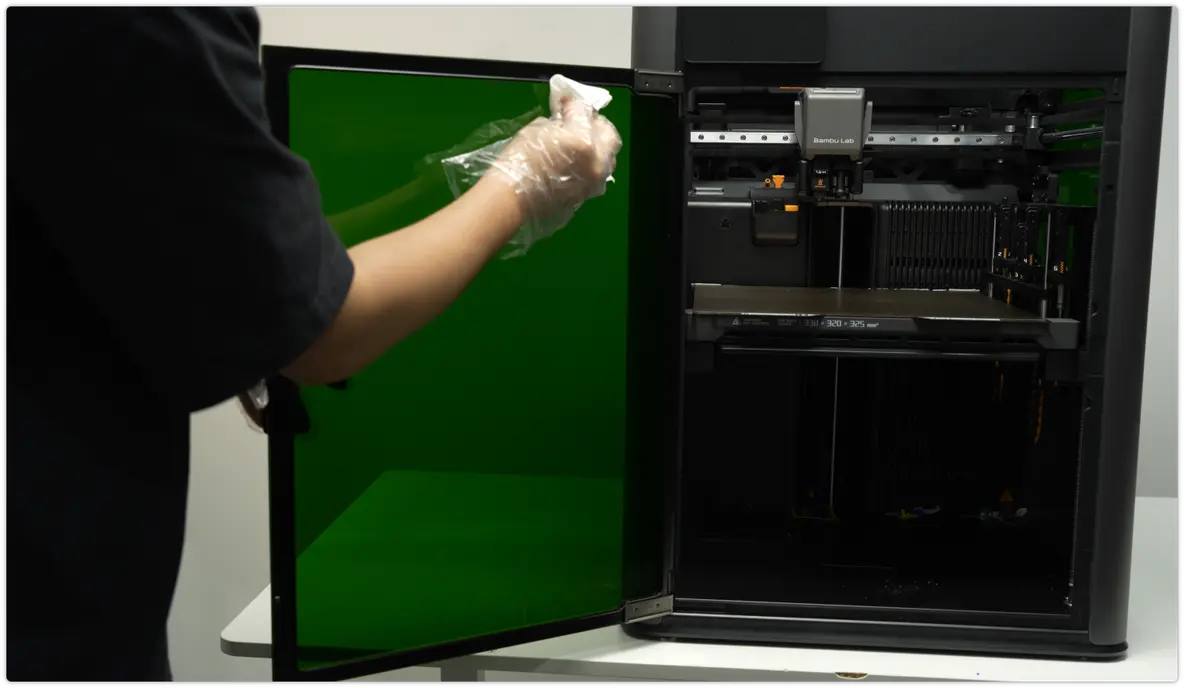

Åbn printerens frontdør og brug en non-woven klud fugtet med en lille smule sprit til at rengøre rammen og frontdørens inderside.

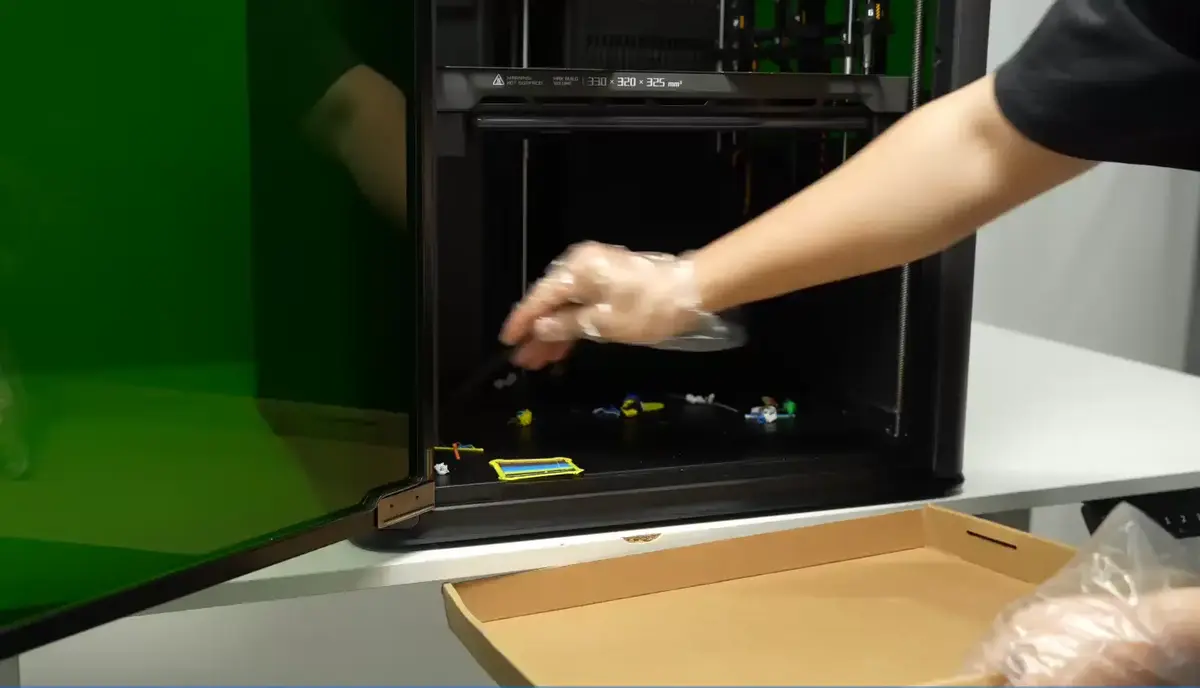

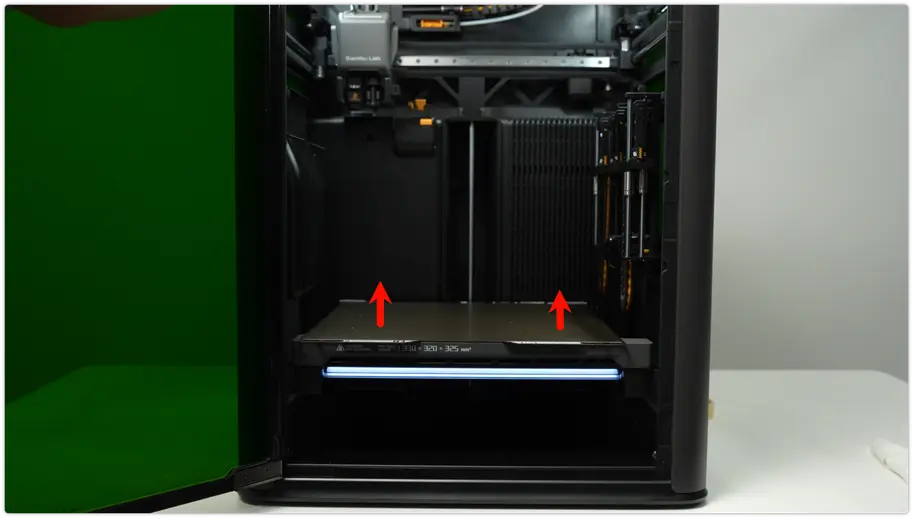

Hæv pladen via betjeningsskærmen for at rydde affaldsmateriale og støtterester op i bunden.

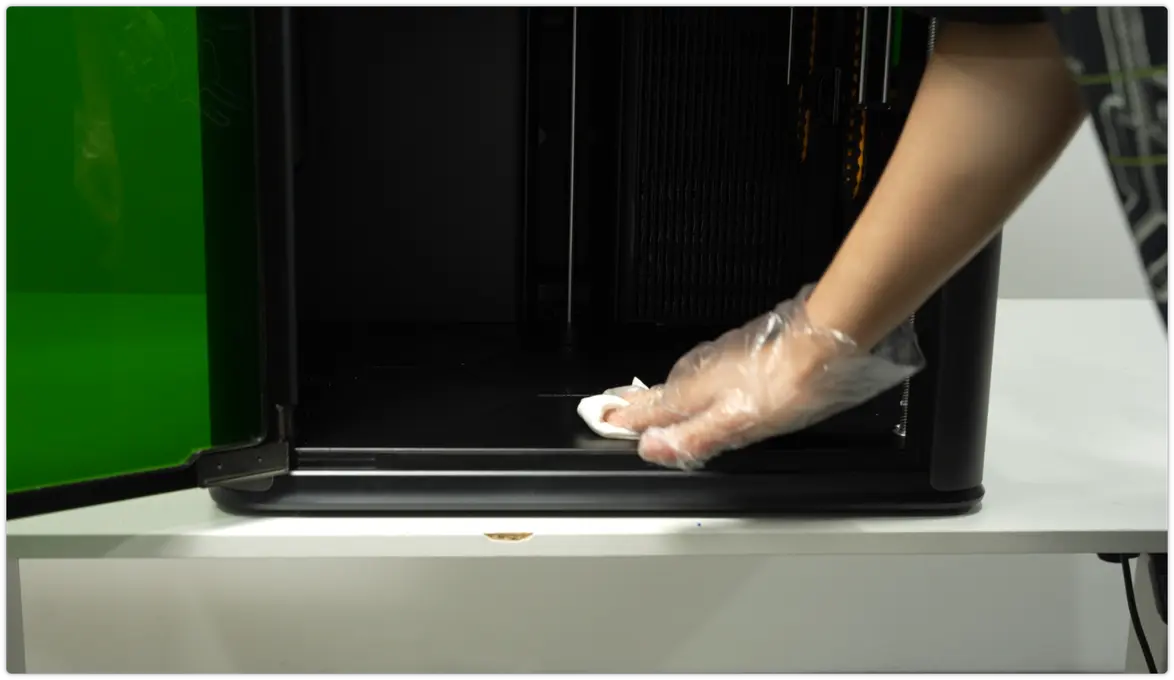

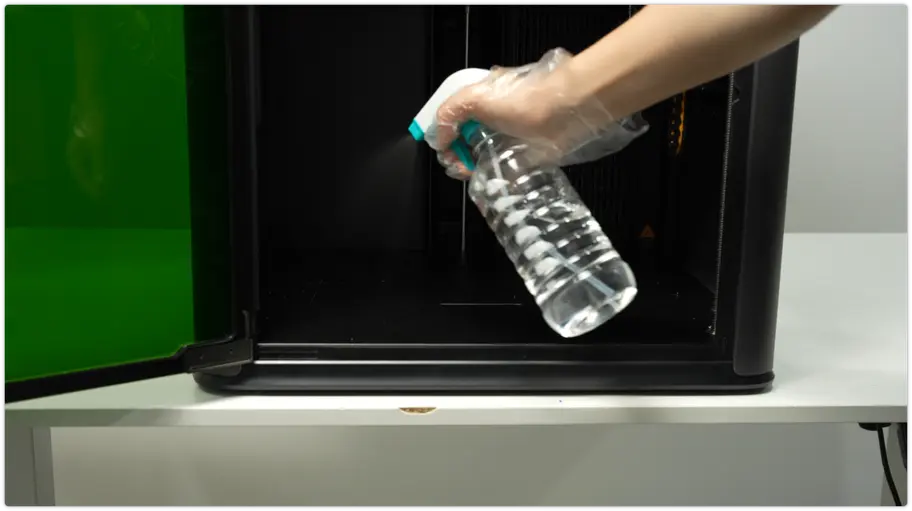

Når affaldet er ryddet op, sprøjter du sprit jævnt på bunden og tørrer det rent med en non-woven klud.

Varmeplade

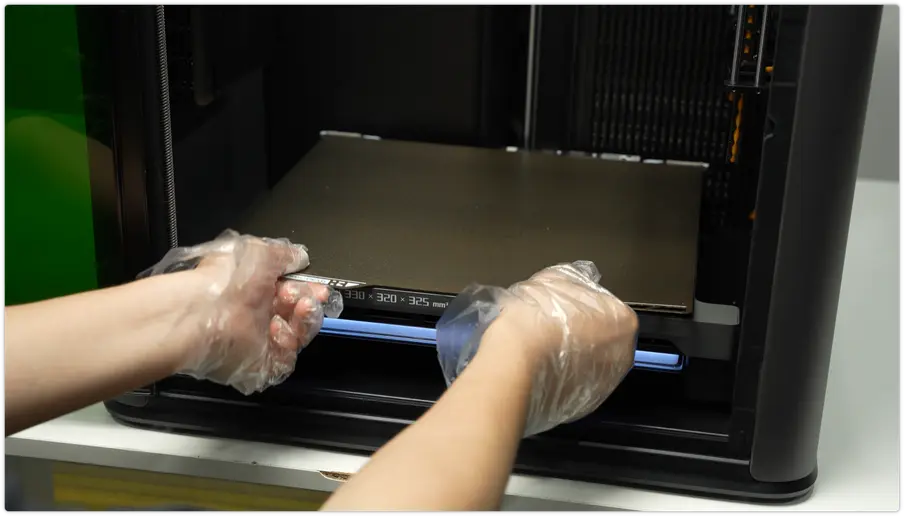

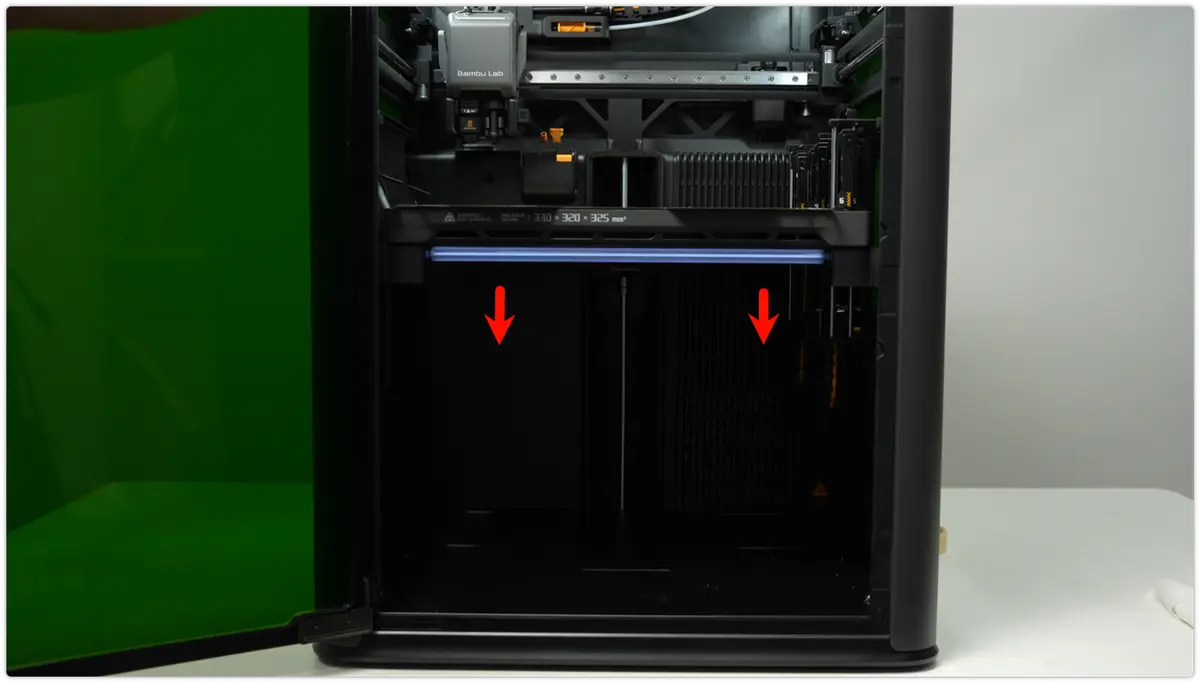

Brug betjeningsskærmen til at sænke varmepladen og fjern byggepladen (håndtér den forsigtigt for at undgå at ridse varmepladens overflade).

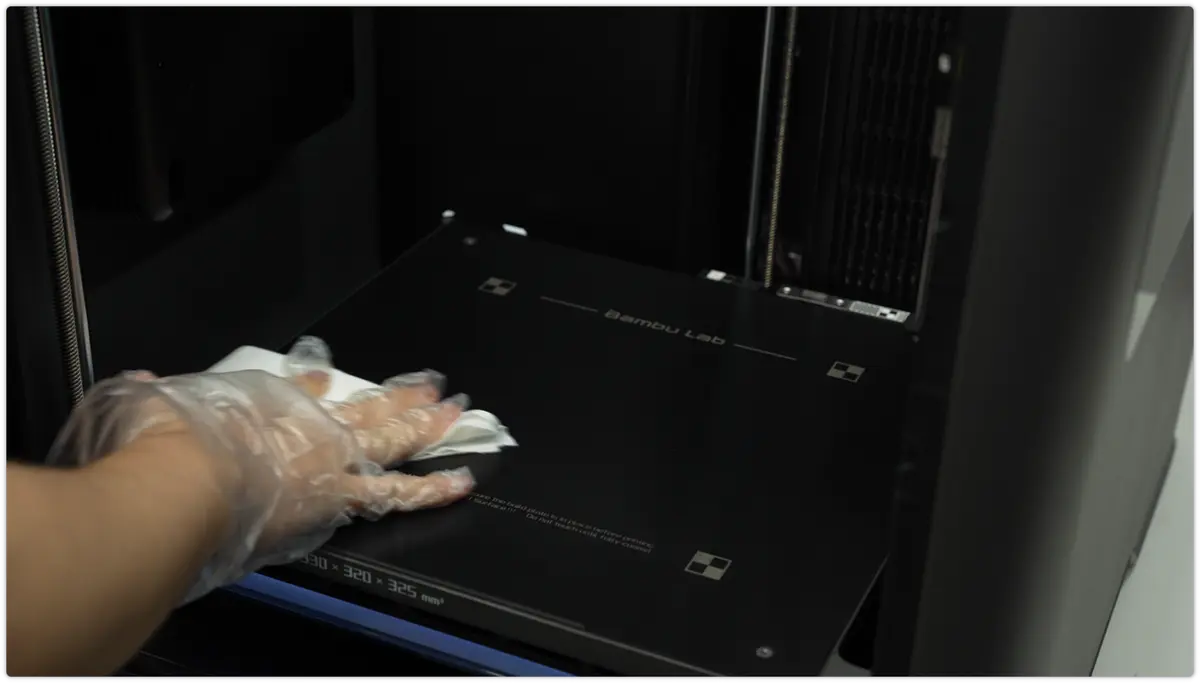

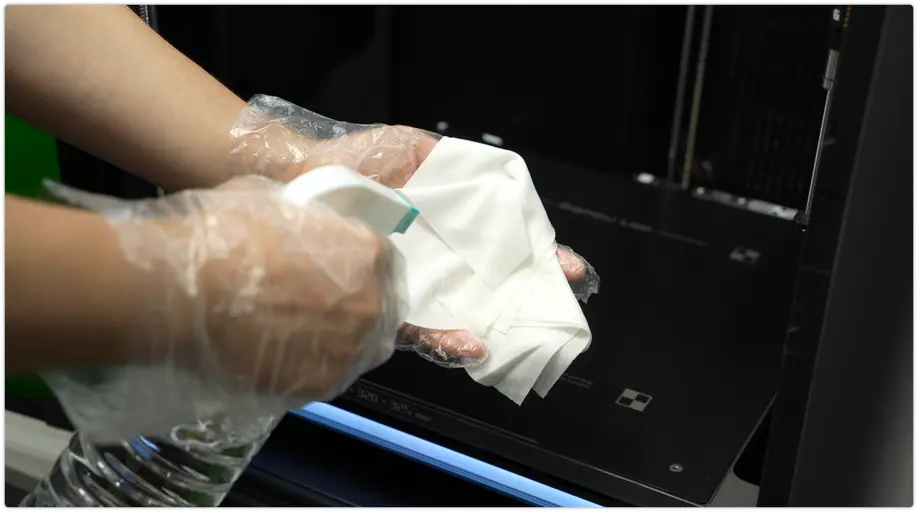

Sprøjt en passende mængde sprit på den non-woven klud og tør varmepladens overflade af.

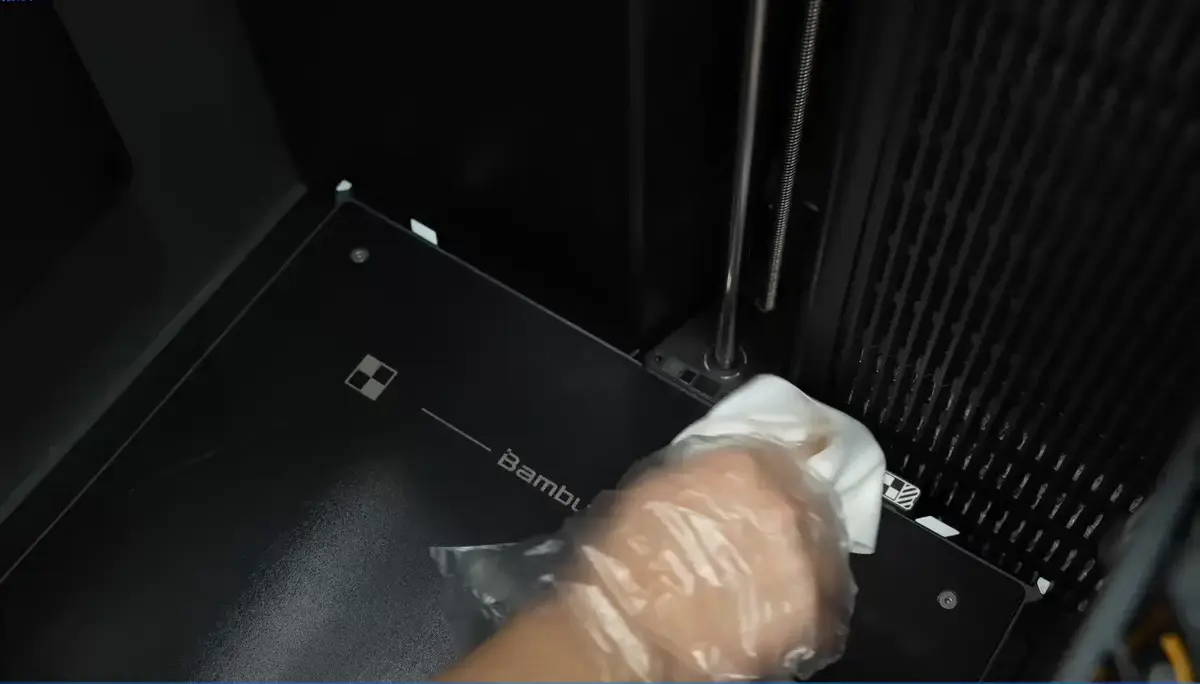

Fokusér på at rengøre bagsiden af varmepladen, dysens offset-kalibreringssensor, dysens stålplade og kalibreringsklistermærkets område for at sikre, at sensorens overflade er fri for snavs og forhindringer.

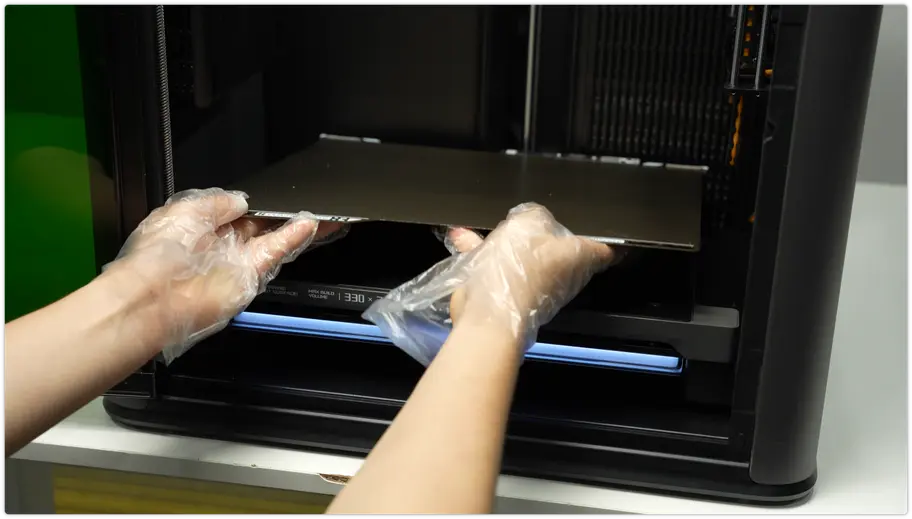

Når spritten er fordampet helt, sætter du byggepladen tilbage på sin oprindelige plads.

Brug derefter en non-woven klud fugtet med sprit til at rengøre indersiden af kabinettet, herunder live-kameraet og den venstre ekstra køleblæser.

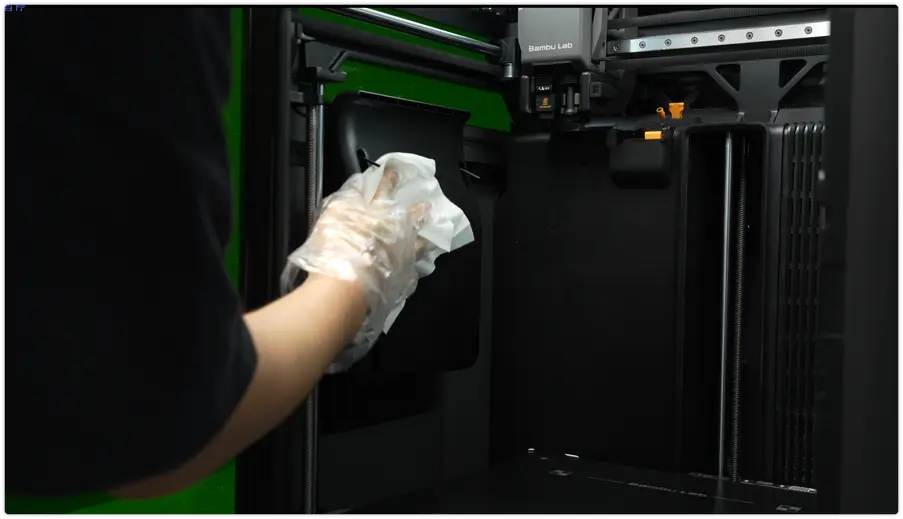

Live-kamera og ekstra køleblæser

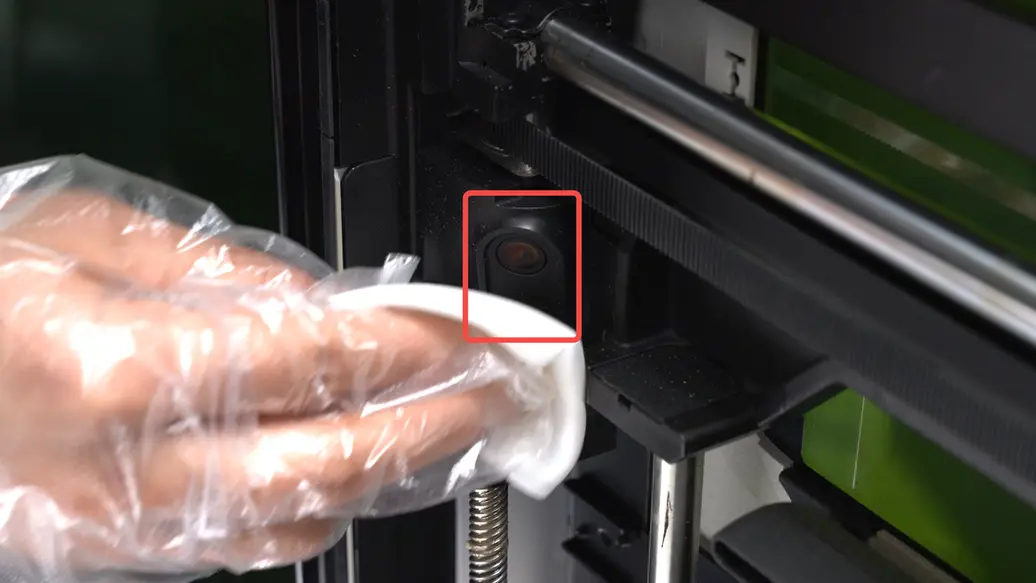

Når du rengør kameralinsen, så påfør en lille mængde sprit og vrid den non-woven klud lidt op, før du tørrer af, for at forhindre, at spritten trænger ind i plastkabinettet.

Venstre og højre inderbeklædning

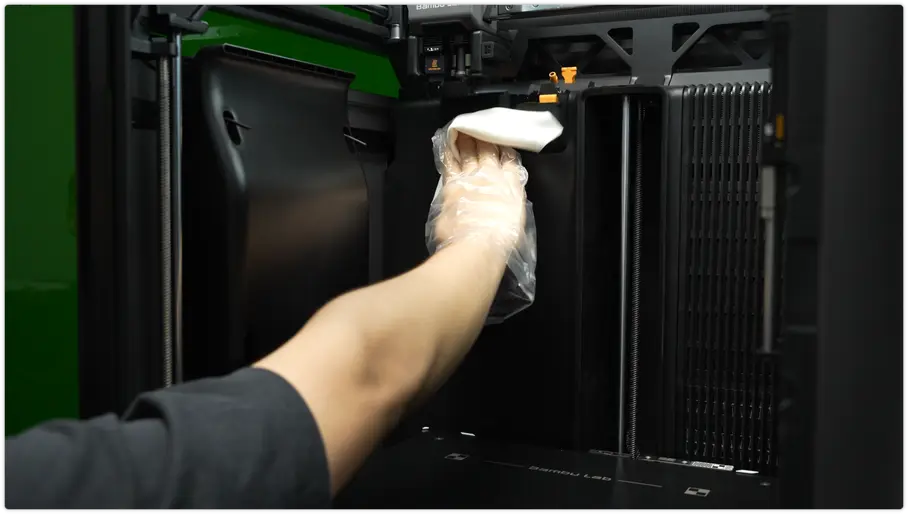

Tør overfladen af venstre og højre inderbeklædning og oversiden af inderbeklædningen af, og tør samtidig purge-viskeren af for at fjerne eventuelle resterende filamentrester.

Fjern printerens topdæksel efter rengøring.

Dæksel til aktivt kulfilter

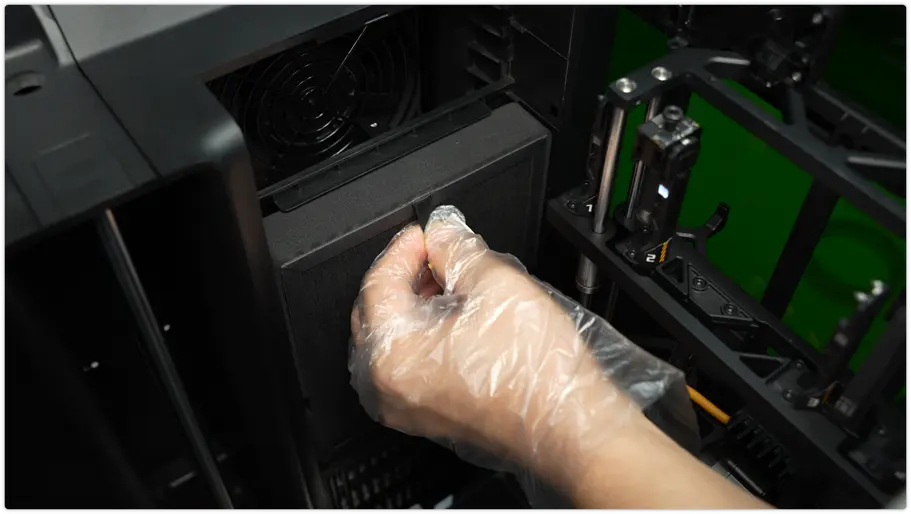

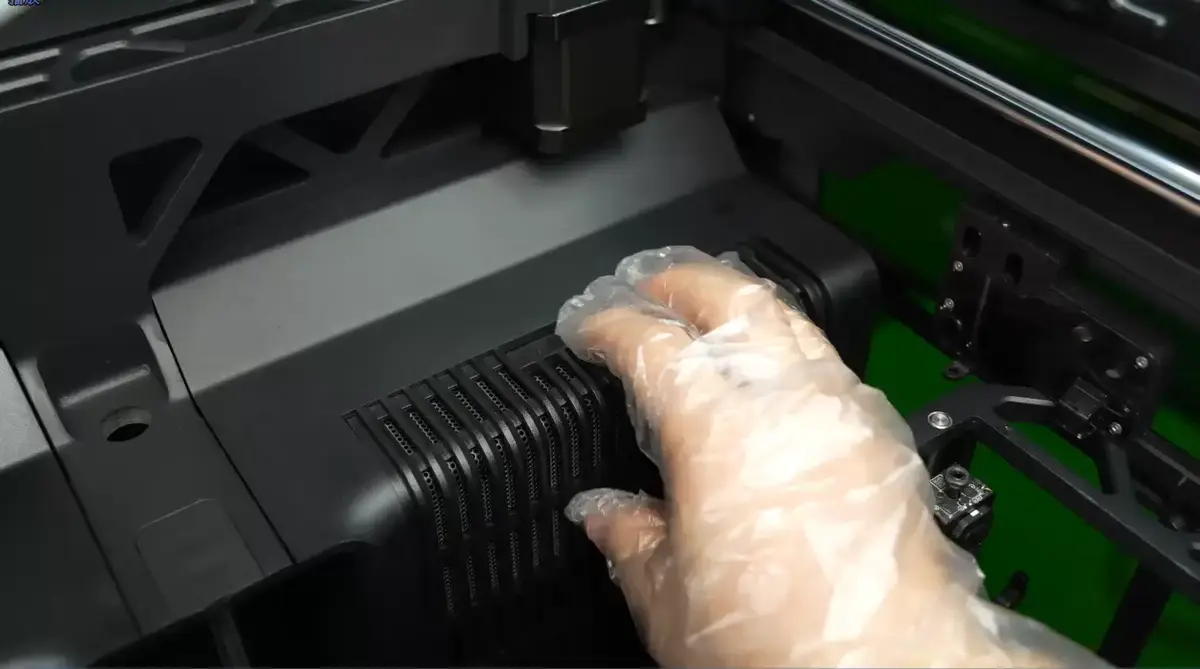

Som vist på billedet nedenfor trykker du med hånden ned på toppen af dækslet til det aktive kulfilter og trækker dækslet udad for at låse den øverste klips op og fjerne det. Hvis der er meget støv på overfladen, når du fjerner dækslet, så læg et stykke papir under det aktive kulfilter for at forhindre, at støv falder ned i printeren.

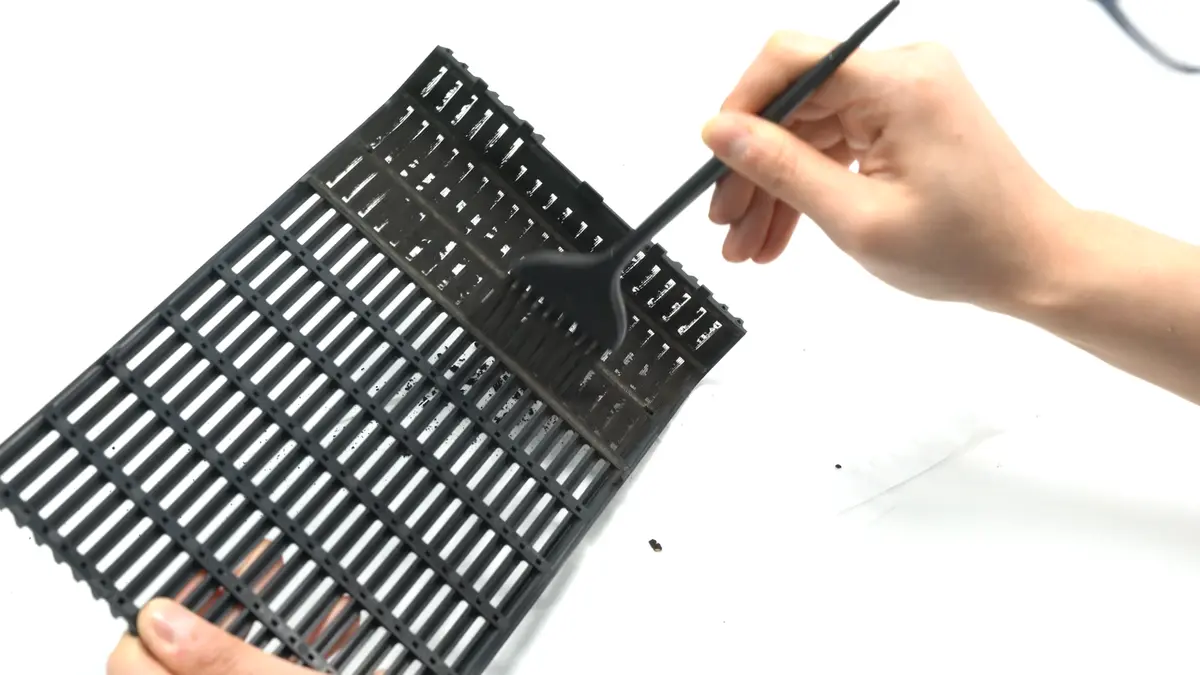

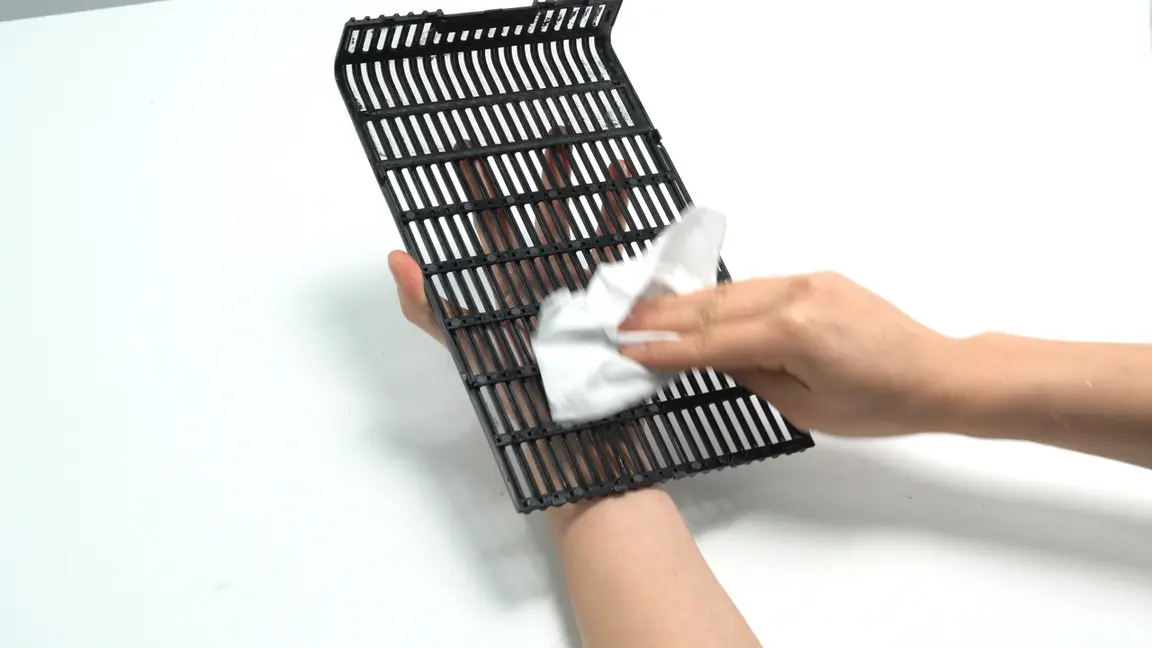

Brug først en børste til at rengøre støvet fra begge sider af filterdækslet, og brug derefter en non-woven klud fugtet med sprit til at tørre filterdækslet rent.

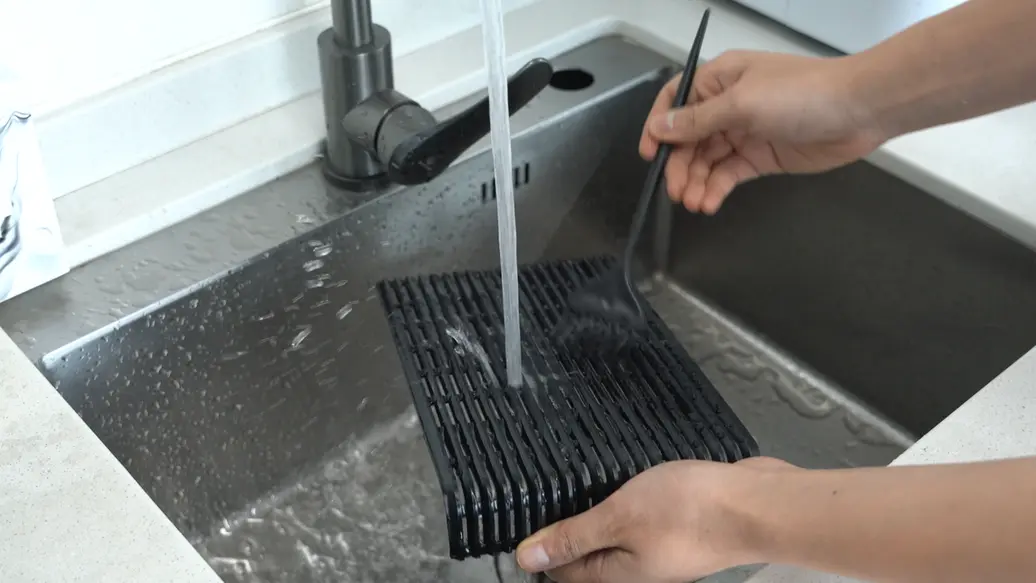

Hvis filterpatronens dæksel er meget snavset, er almindelige rengøringsmetoder ikke nok. Du kan prøve at skylle filterpatronens dæksel direkte under varmt vand, mens du samtidig rengør det med en børste.

Bemærk: Efter skylning skal du tørre filterpatronens dæksel helt, da der sidder elektroniske komponenter omkring dækslet, og restfugt vil beskadige dem

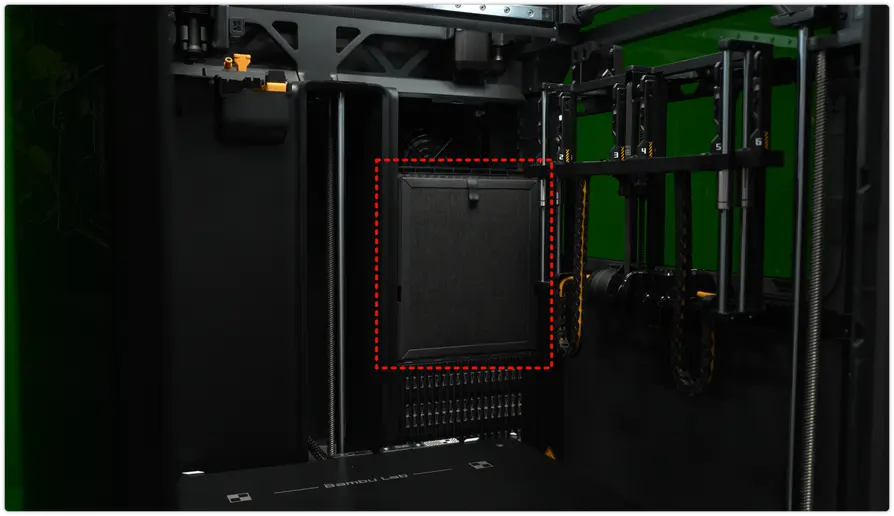

Hvis der er tydelige pletter, tilstopninger eller adsorptionsmætning på filterelementets overflade, anbefales det at udskifte det aktive kulfilter. For at udskifte det skal du blot holde i filterelementets håndtag og trække fremad for at fjerne det aktive kulfilterelement.
Få reservedelen til luftfilteret her

Flammesensor

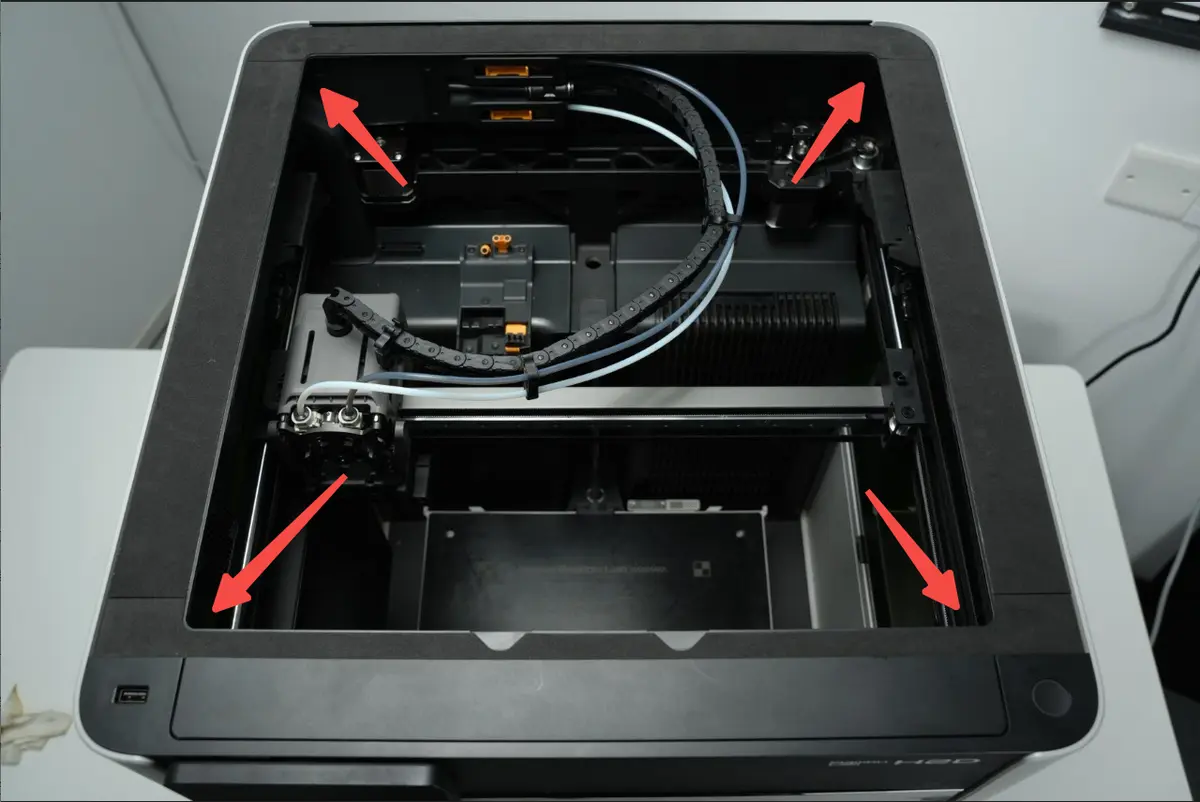

H2C er udstyret med fire flammesensorer placeret i de fire hjørner inde i printeren. Disse kan rengøres ved at tørre dem af med en non-woven klud fugtet med sprit, og LED-striberne på begge sider kan rengøres samtidig.

BirdsEye-kamera

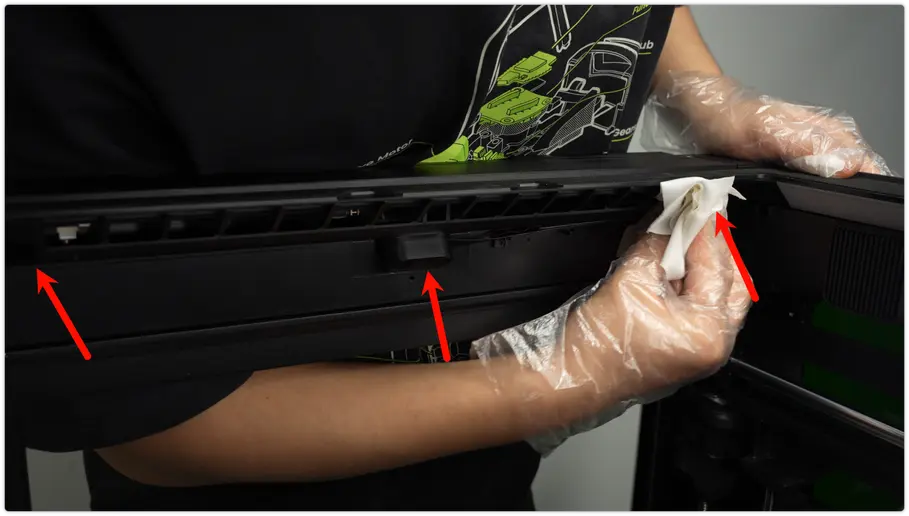

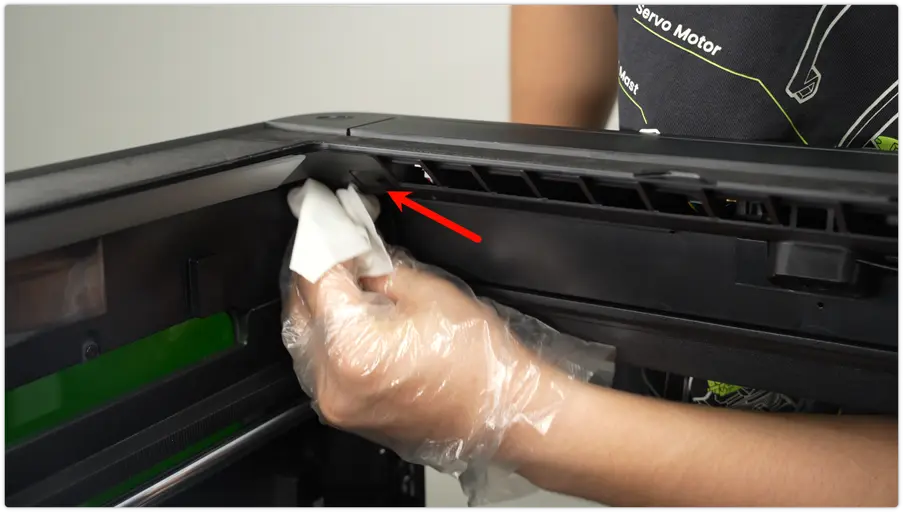

Hvis du bruger laserversionen, skal det forreste BirdsEye-kamera rengøres.

Rengøring af 4-1 PTFE-adapteren

Ved langvarig og hyppig fremføring og tilbagetrækning af filament er der tendens til, at affald som filamentstøv ophobes inde i 4-1 PTFE-adapteren. Hvis det ikke rengøres i tide, kan det påvirke fremføringen, så regelmæssig rengøring og vedligeholdelse er nødvendig.

Gå om bag printeren, tryk på begge sider af PTFE-rørkoblingerne, træk koblingerne ud fra begge ender af adapteren, og fjern 4-1 PTFE-adapteren.

Som vist på figuren nedenfor bruger du en passende H1.5 skruetrækker til at fjerne de fire fastgørelsesskruer på adapterhuset.

Når adapterhuset er åbnet, bruger du først en blød børste til forsigtigt at fjerne filamentstøv og snavs, der sidder på det indvendige hulrum, kanaler og komponentoverflader, med fokus på at rengøre indervæggen i filamentrørets kanaler.

Du kan bruge en klud dyppet i en passende mængde sprit til at tørre de indvendige komponenter af. Hvis forureningen er kraftig, kan de aftagelige komponenter vaskes med vand. Efter rengøring skal du sikre, at de er helt lufttørre, før du fortsætter med de efterfølgende monteringstrin.

Sørg efter rengøring for, at der ikke er resterende snavs, støv eller fugt indvendigt, som vist nedenfor:

Begynd derefter samlingen. Montér de fem PTFE-rørkoblinger og den indvendige sorte styrekomponent på adapterens hoveddel, idet du sikrer en fast forbindelse uden slør.

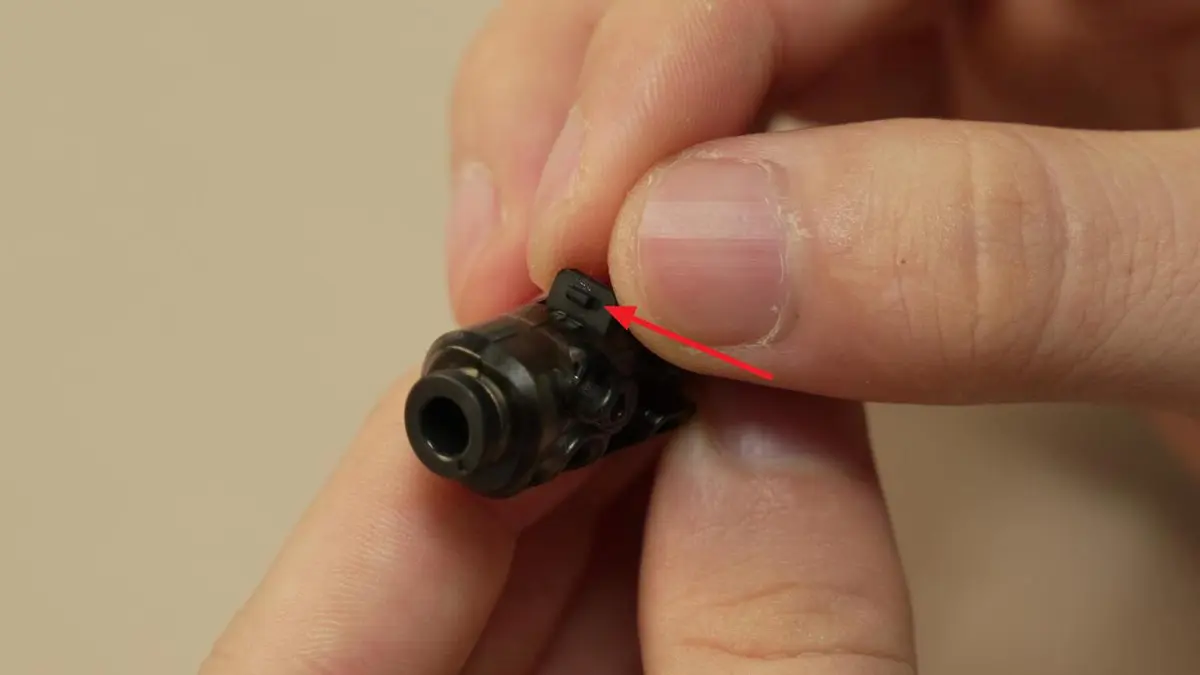

Tryk til sidst filamentrensepladen ind i 4-1 PTFE-adapteren i den viste retning, hvilket fuldfører rengøringen og samlingen af 4-1 PTFE-adapteren.

Rengøring og smøring af toolhead

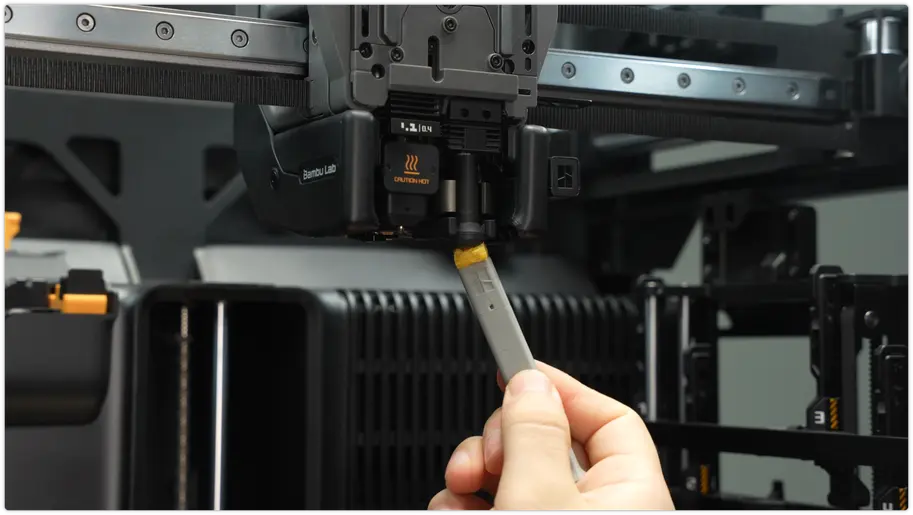

Brug en højtemperatur-rensesvamp til at rengøre det sorte forkullede snavs på hotendets overflade. Justér manuelt hotendets temperatur til den driftstemperatur, der svarer til det aktuelle printfilament; når hotendets temperatur er stabiliseret, holder du børstehåndtaget med svampen påsat og tørrer forsigtigt dysens ydervæg og det omkringliggende område af, indtil de forkullede rester er fjernet helt.

Vær yderst forsigtig med ikke at røre hotend med hænderne, da det bliver meget varmt og kan give forbrændinger eller andre skader. Det anbefales kraftigt at bære varmebestandige beskyttelseshandsker.

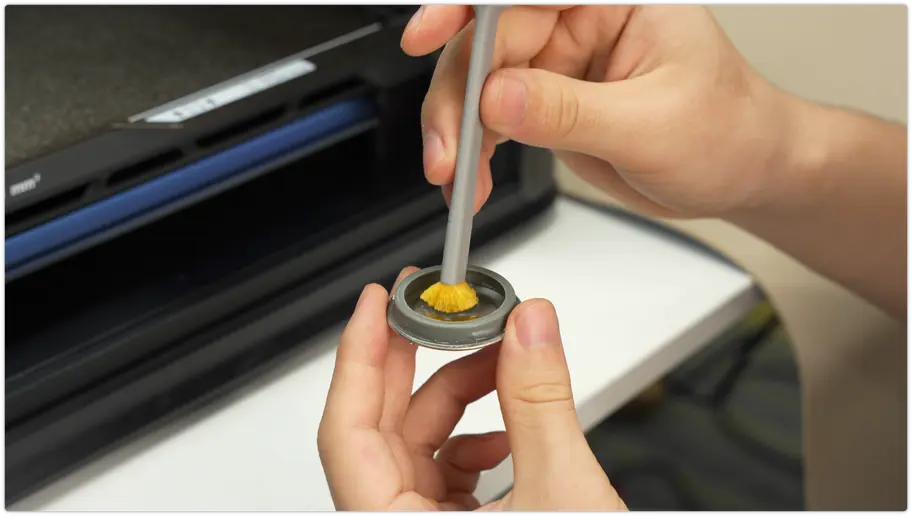

Fugt altid hotend-rensesvampen med vand før brug; for detaljerede instruktioner om brug og montering, se: Monterings- og brugsguide til hotend-rensesvamp til H2C

Toolhead-kamera og dysekamera

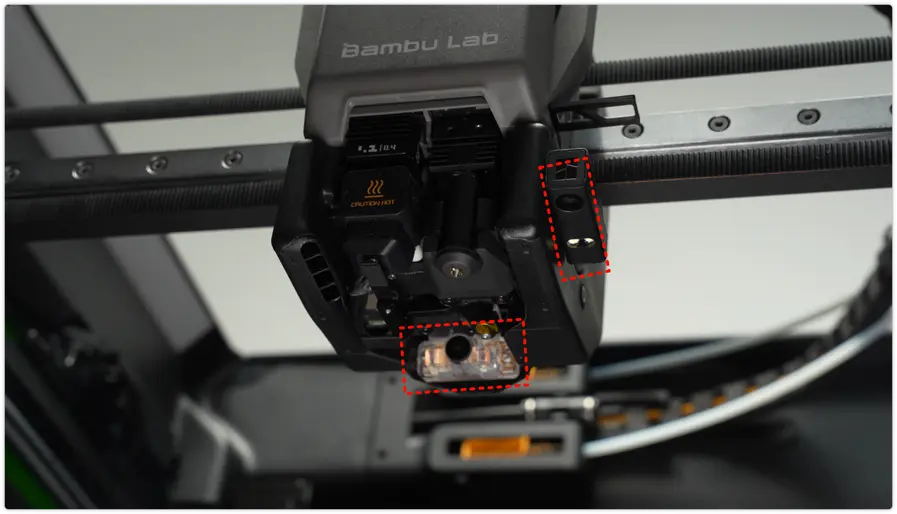

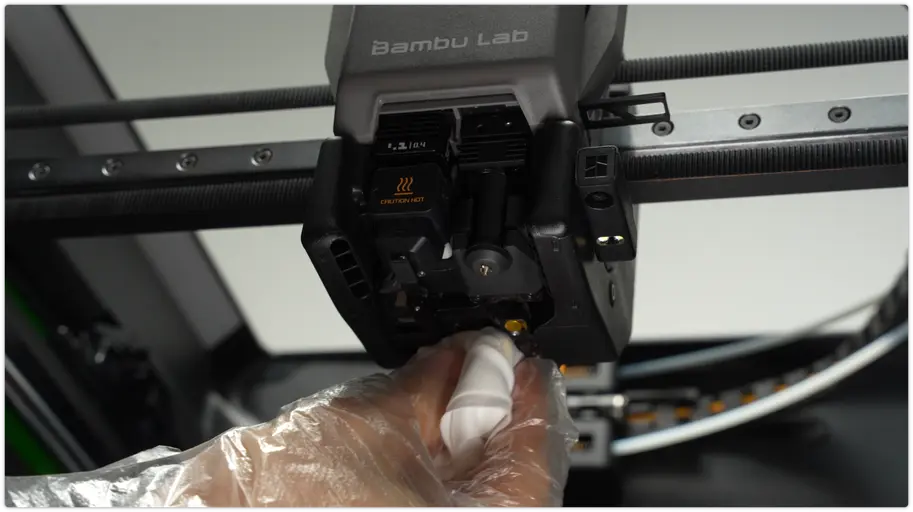

Brug betjeningsskærmen til at sænke varmepladen og brug en non-woven klud fugtet med sprit til at rengøre toolhead-kameraet og dysekameraet.

I bunden af toolhead sidder en magnet med beskyttende højtemperaturtape (gul/rød). Fjern ikke denne tape under rengøringen.

Venstre dyses løfteskinne

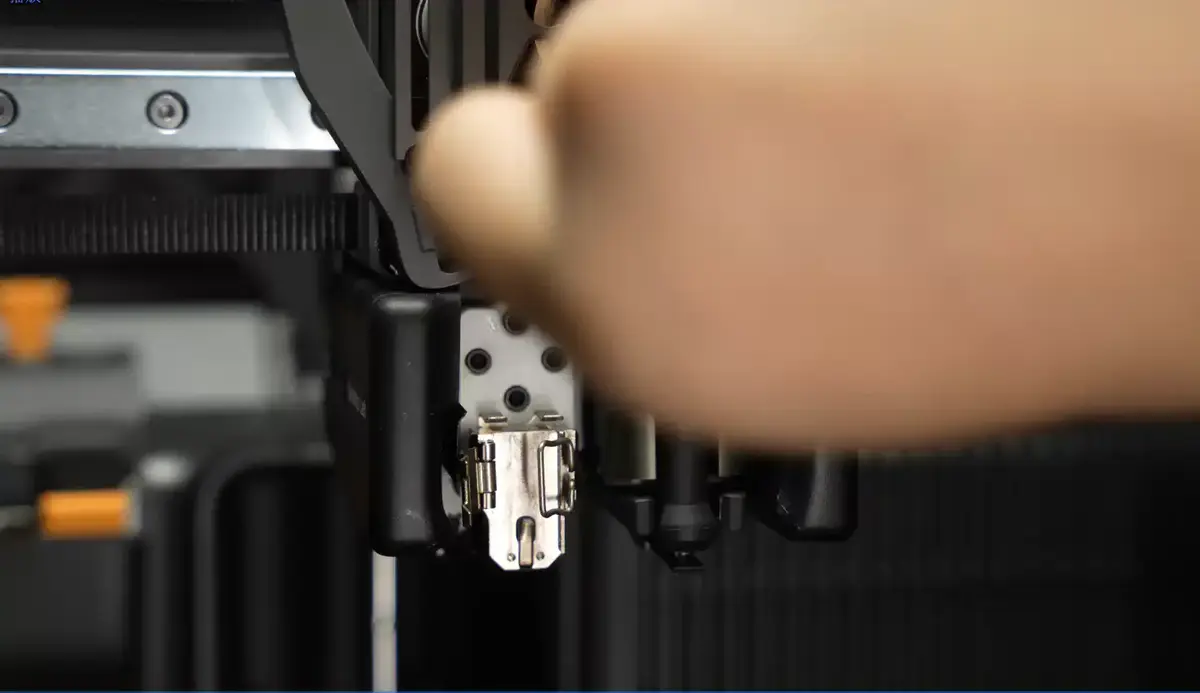

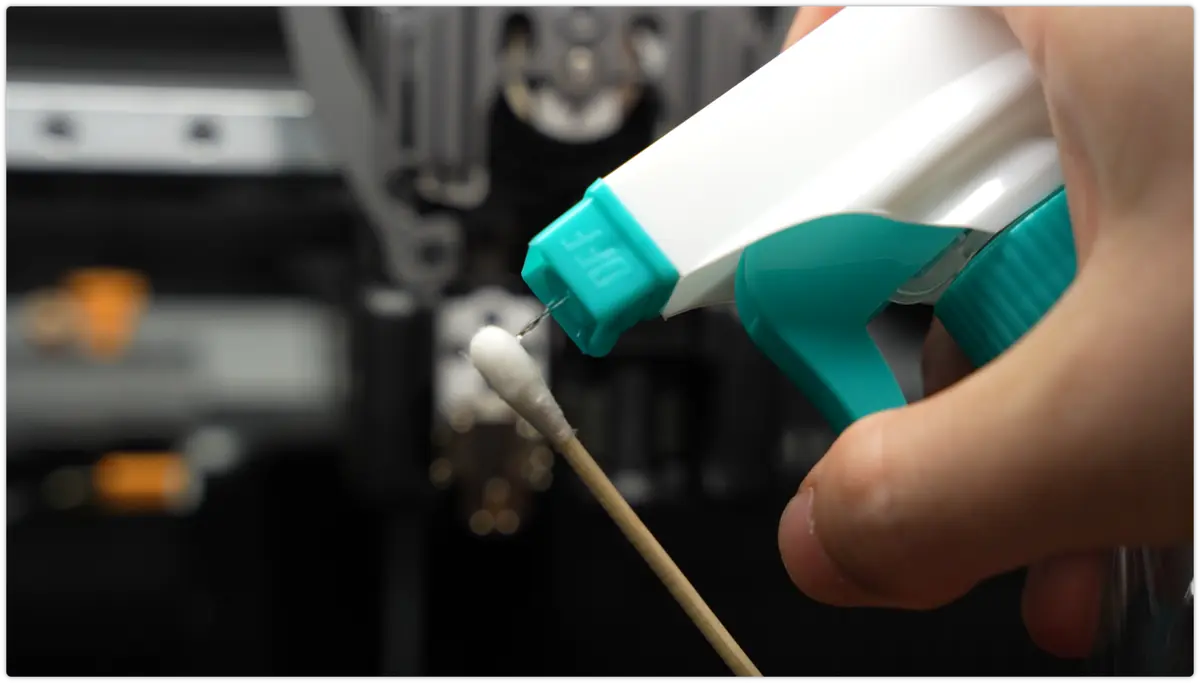

Da venstre dyse skal bevæge sig op og ned i længere perioder, kræver styreskinnen rengøring og smøring. Før rengøring skal venstre dyse og det forreste styredæksel afmonteres. Brug en vatpind dyppet i sprit til at tørre styreskinnen af.

For detaljerede trin til af- og påmontering af dobbelt-ekstruder filamentguiden, se: Udskiftningsguide til dobbelt-ekstruder filamentguide til H2C

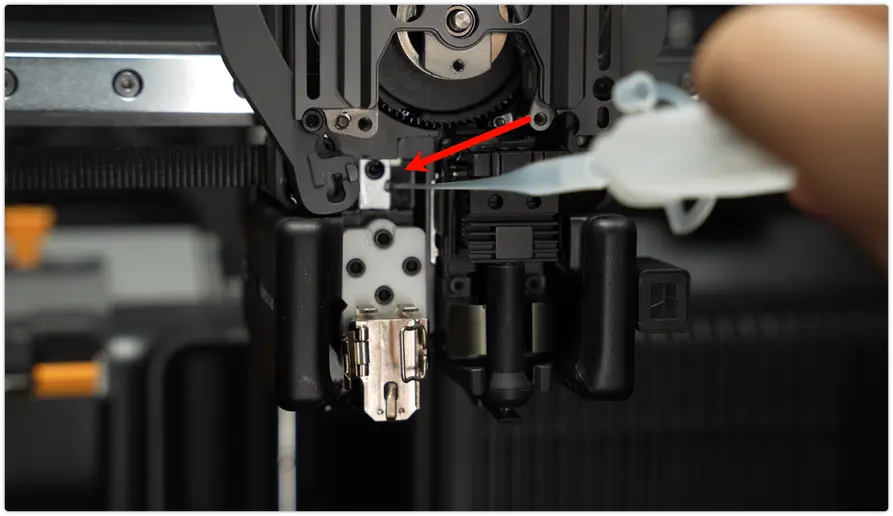

Efter rengøring påfører du en lille mængde smøremiddel på den lineære styreskinne.

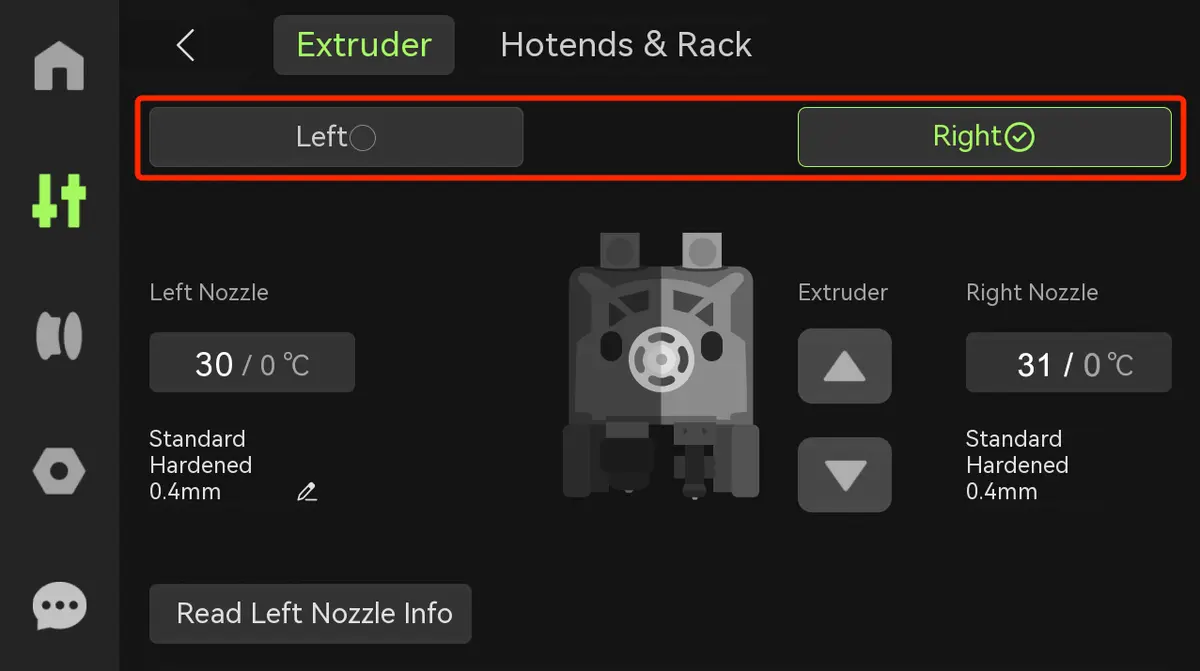

Når vedligeholdelsen af løftesamlingen er færdig, skal venstre og højre dyse skiftes 3-5 gange på skærmen for at sikre, at olien fordeles helt.

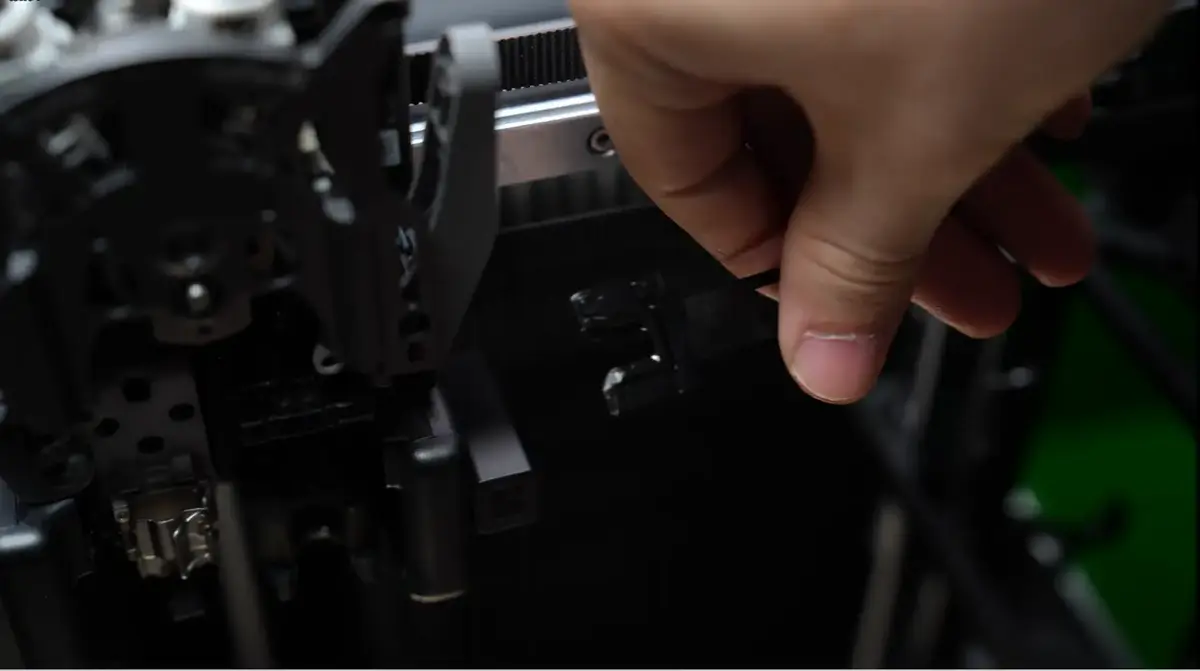

Rengør og smør derefter den induktive hotend-lås: træk først den induktive hotend-lås ud, og tør den af med en non-woven klud for at fjerne overfladesnavs.

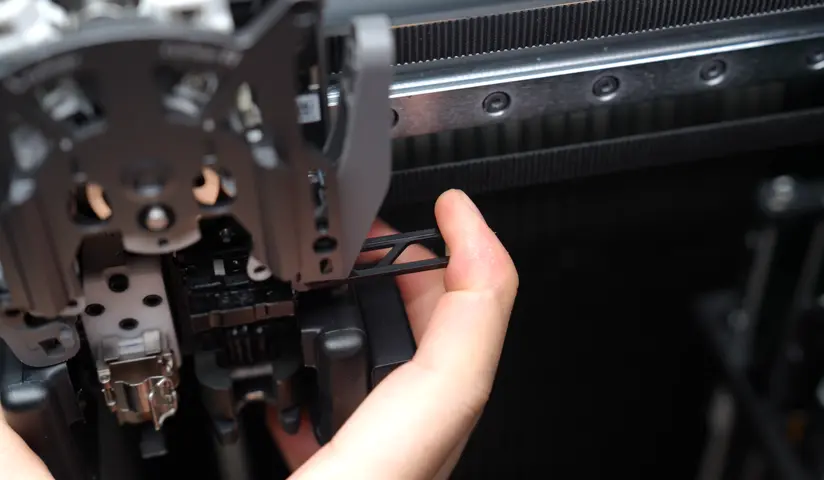

Efter rengøring påfører du smøreolie og sætter til sidst låsen ind i slidsen.

For detaljerede monteringstrin til dobbelt-ekstruder filamentguiden, se: Udskiftningsguide til dobbelt-ekstruder filamentguide til H2C

Induktions-hotend-stativ

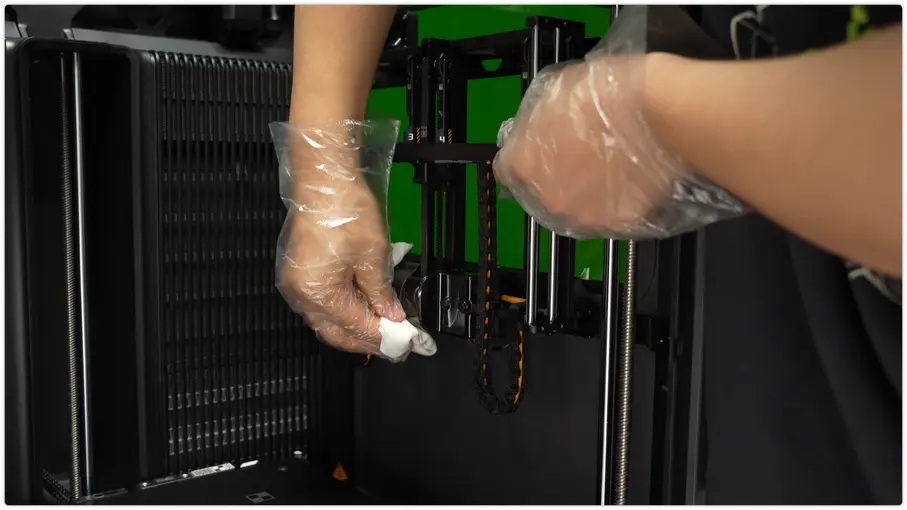

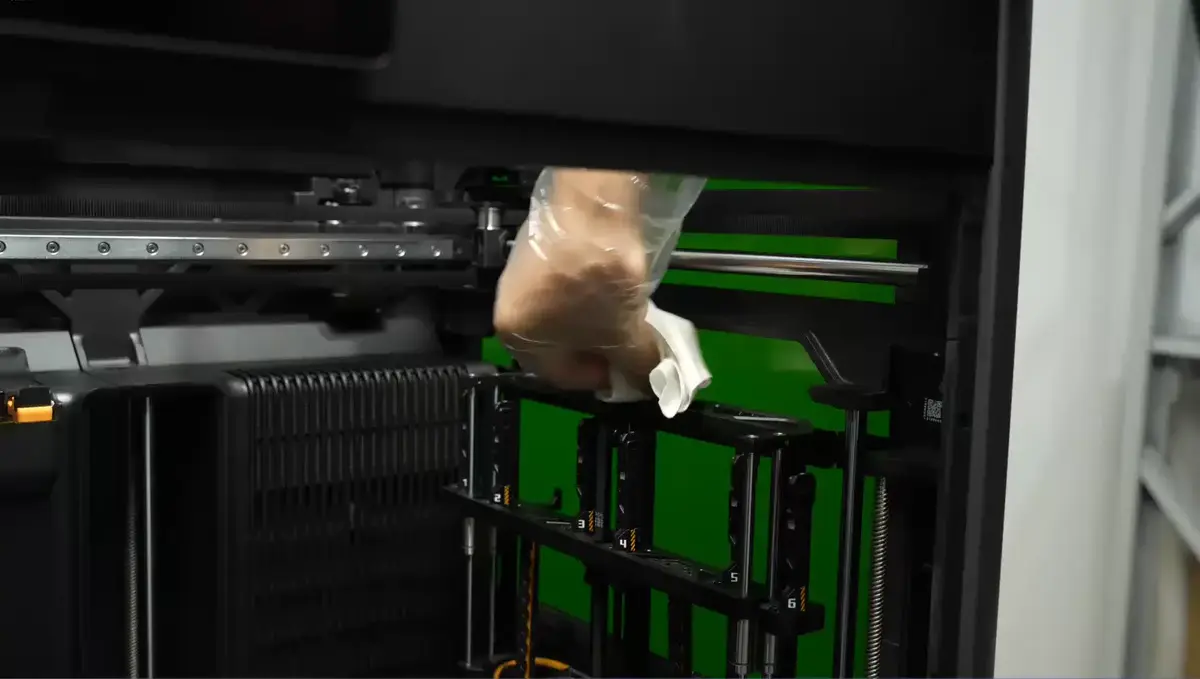

Brug en non-woven klud fugtet med sprit til at rengøre stativets overflade, herunder dockene og glidestængerne.

Tør forsigtigt de seks laser-ætsede markeringer af for at undgå, at snavs påvirker dem.

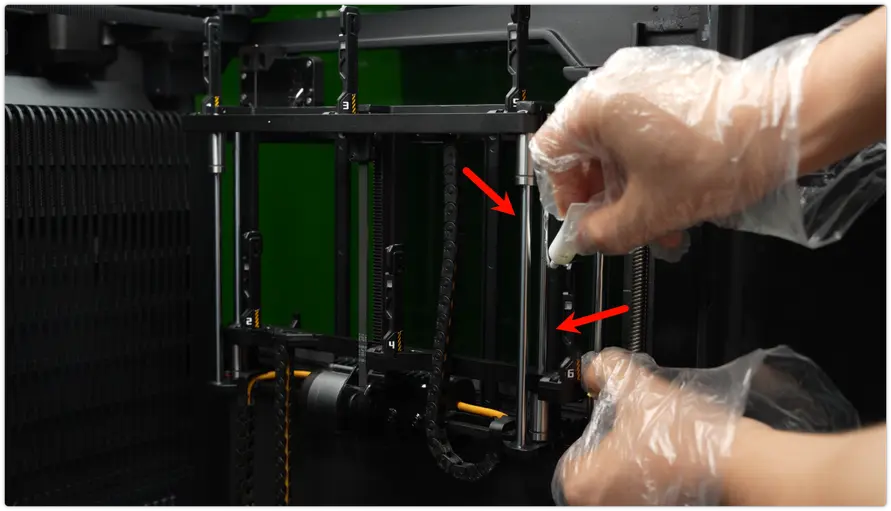

Efter rengøring påfører du smøremiddel på de fire glidestænger foran og bagved stativet.

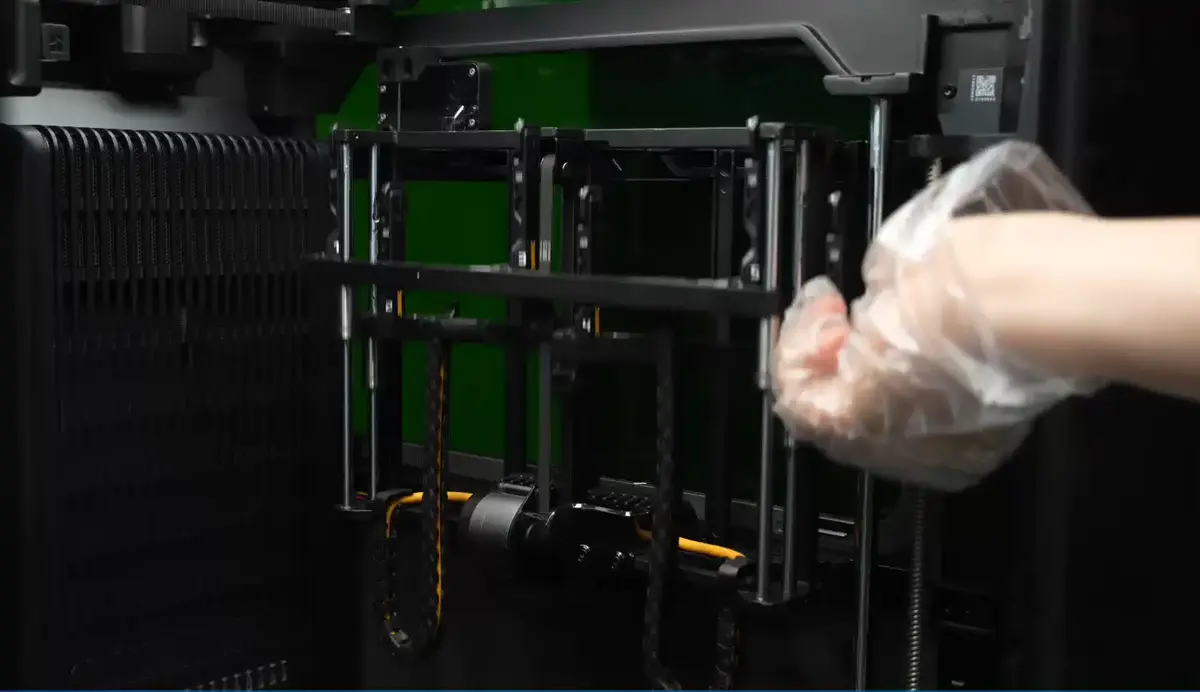

Bevæg stativet manuelt, så smøreolien fordeles helt ind i de lineære lejer.

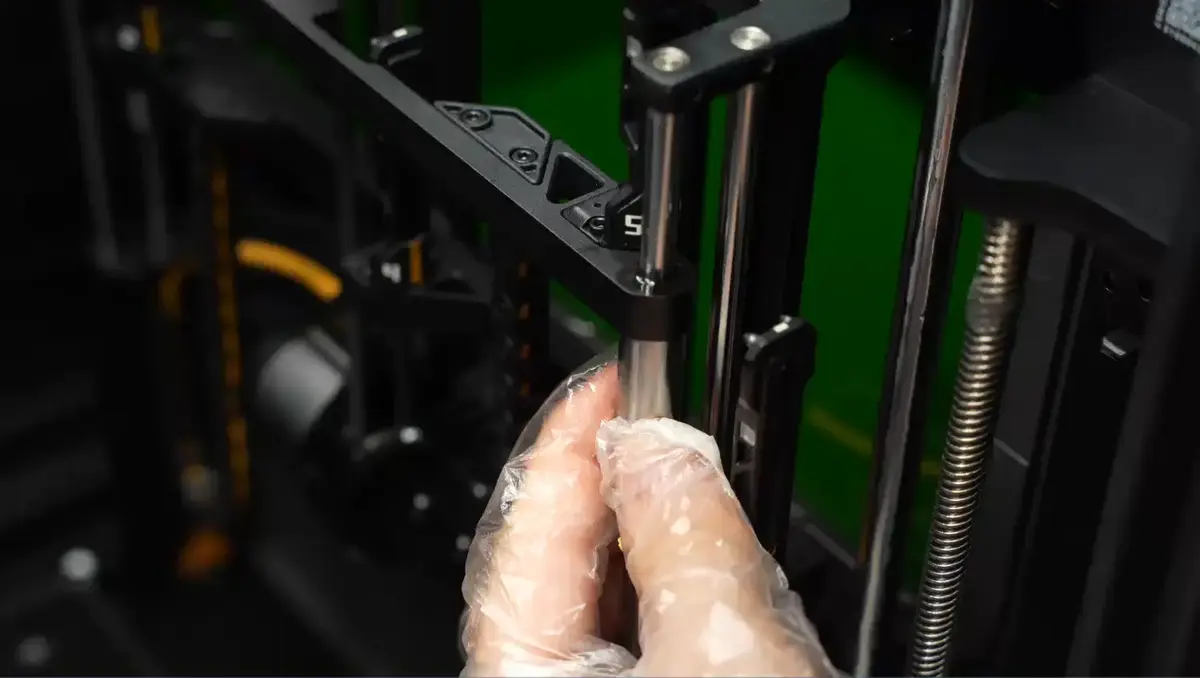

Sørg når du er færdig for at fjerne overskydende smøreolie, der måtte være løbet ud.

Rengøring og smøring af XYZ-akserne

X-akse-skinne

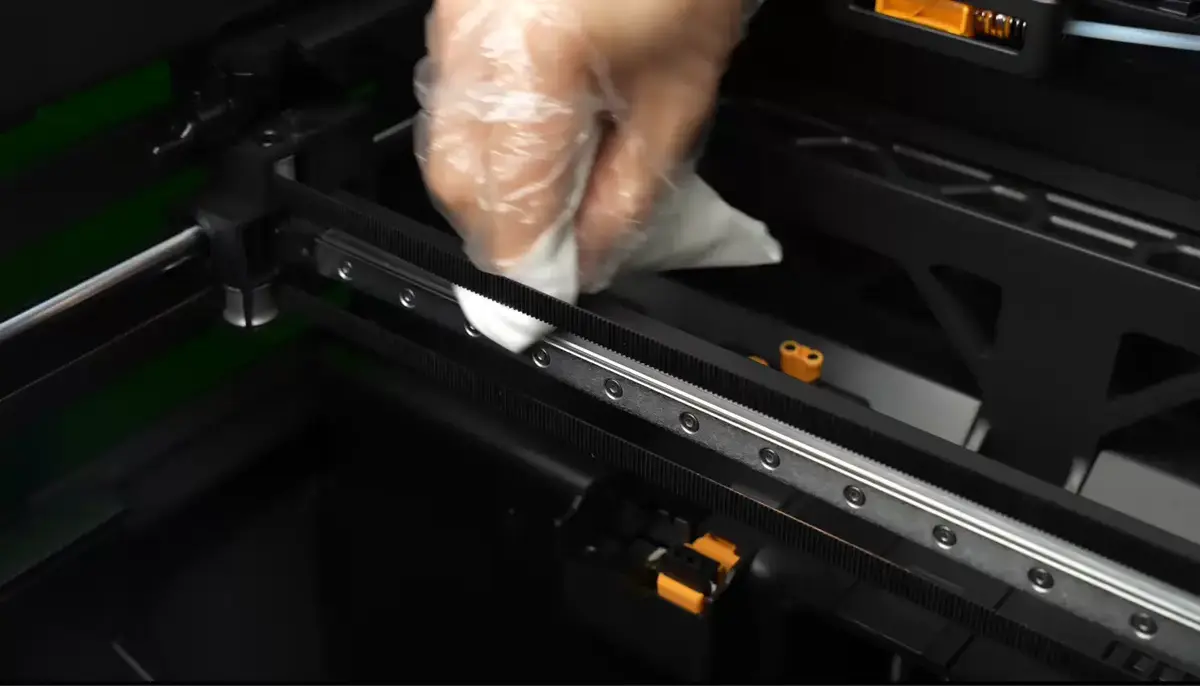

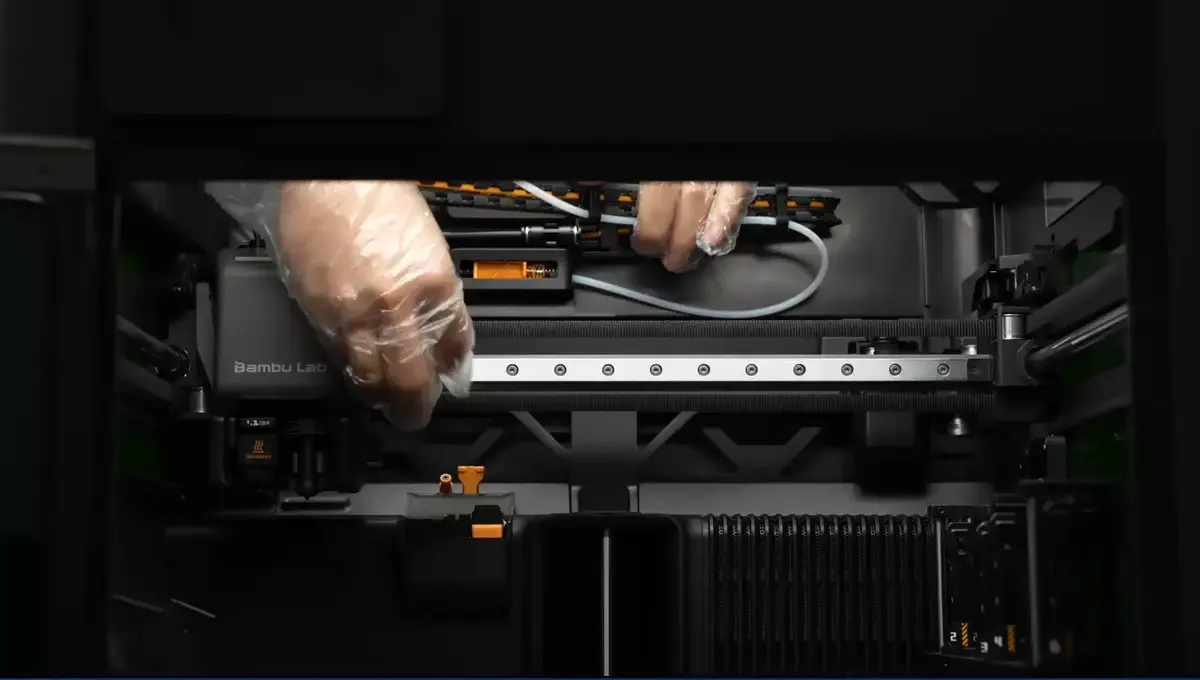

Brug en non-woven klud fugtet med sprit til at rengøre X-akse-skinnen. Når du har rengjort den ene side, flytter du manuelt toolhead til den anden side og rengør igen for at sikre, at hele skinnen rengøres effektivt.

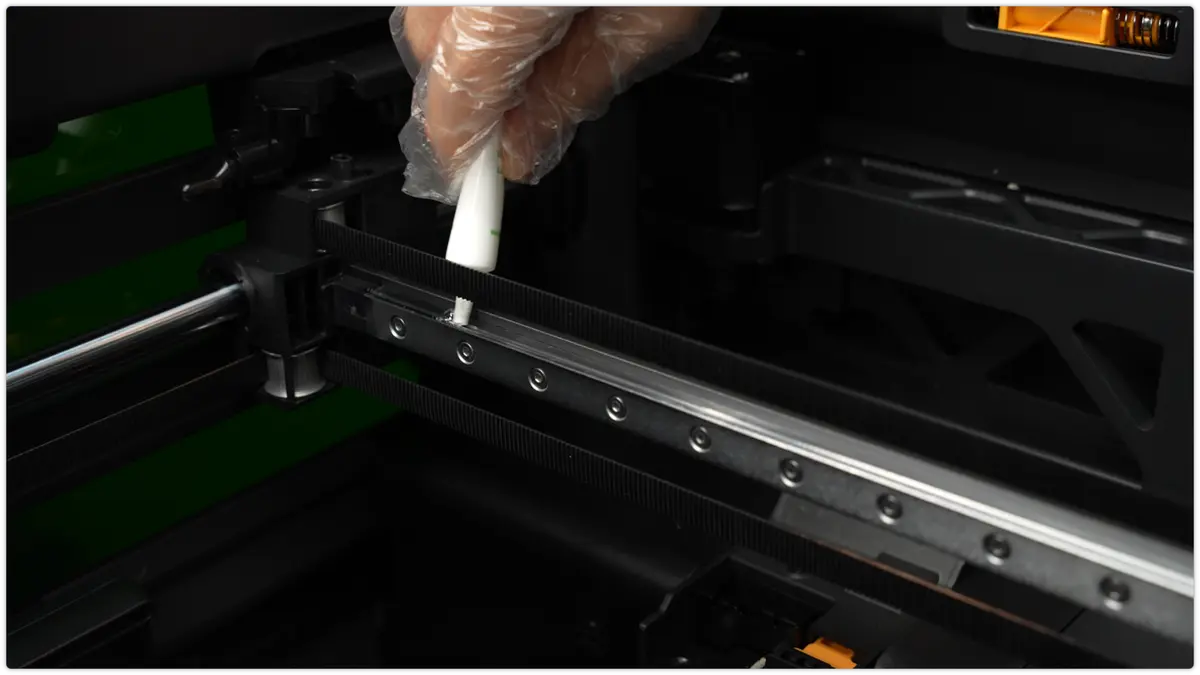

Efter rengøring påfører du smøreolie jævnt på styreskinnen.

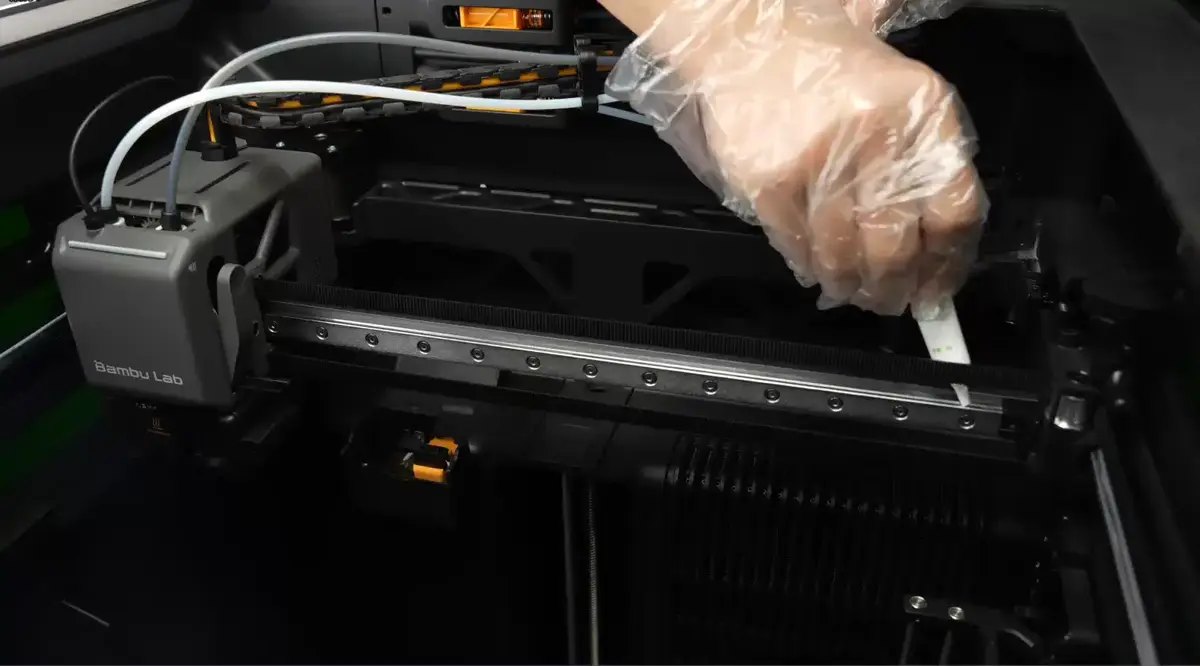

Bunden af styreskinnen skal også smøres ordentligt, men vær forsigtig med ikke at presse for meget ud, så det ikke drypper.

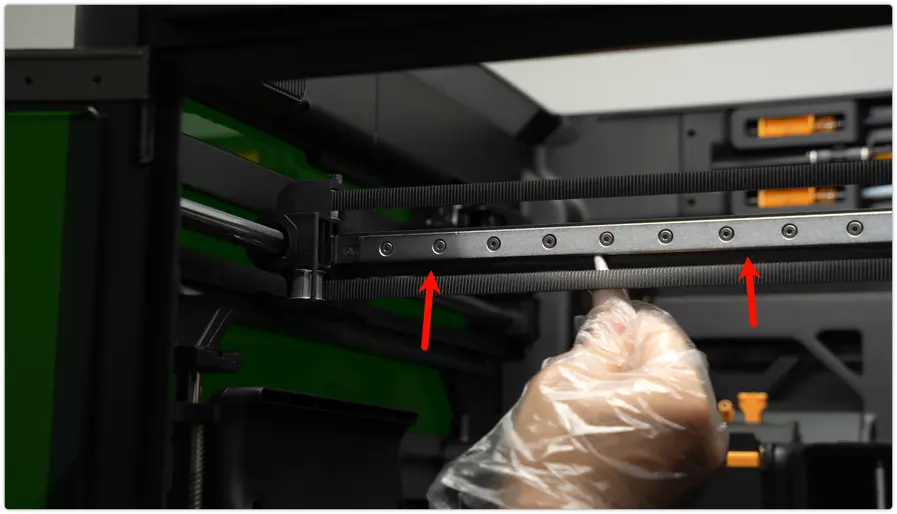

Sørg når du er færdig for at fjerne overskydende olie, der måtte være løbet ud.

Y-akse-glidestænger

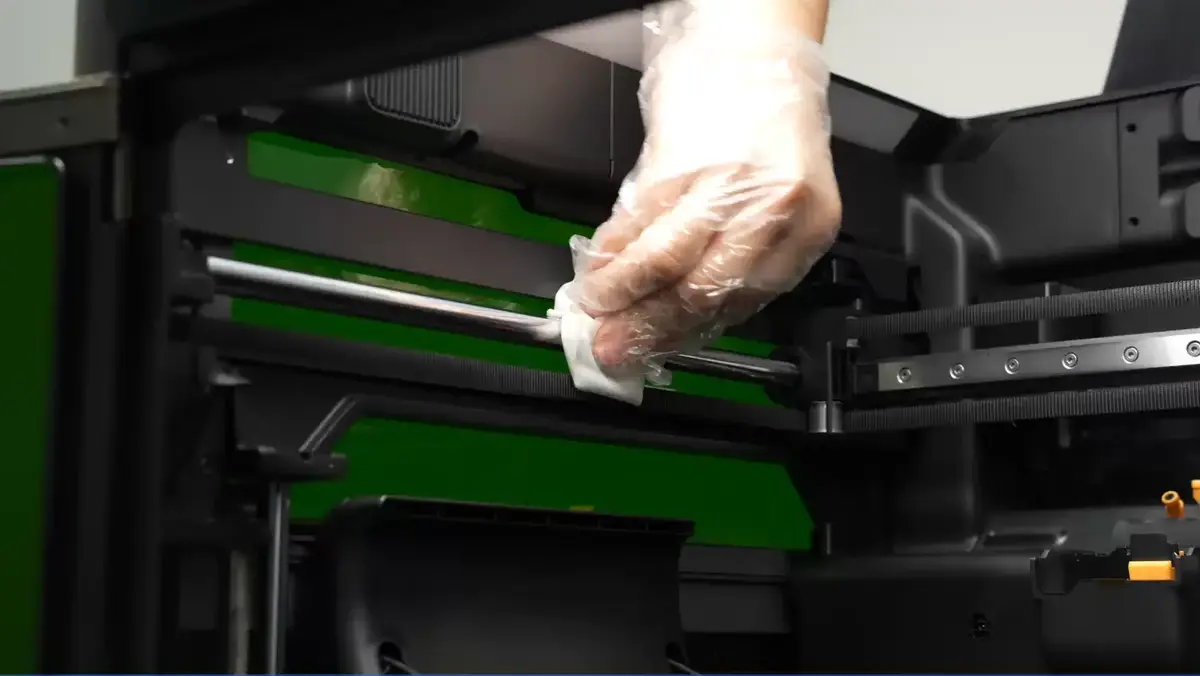

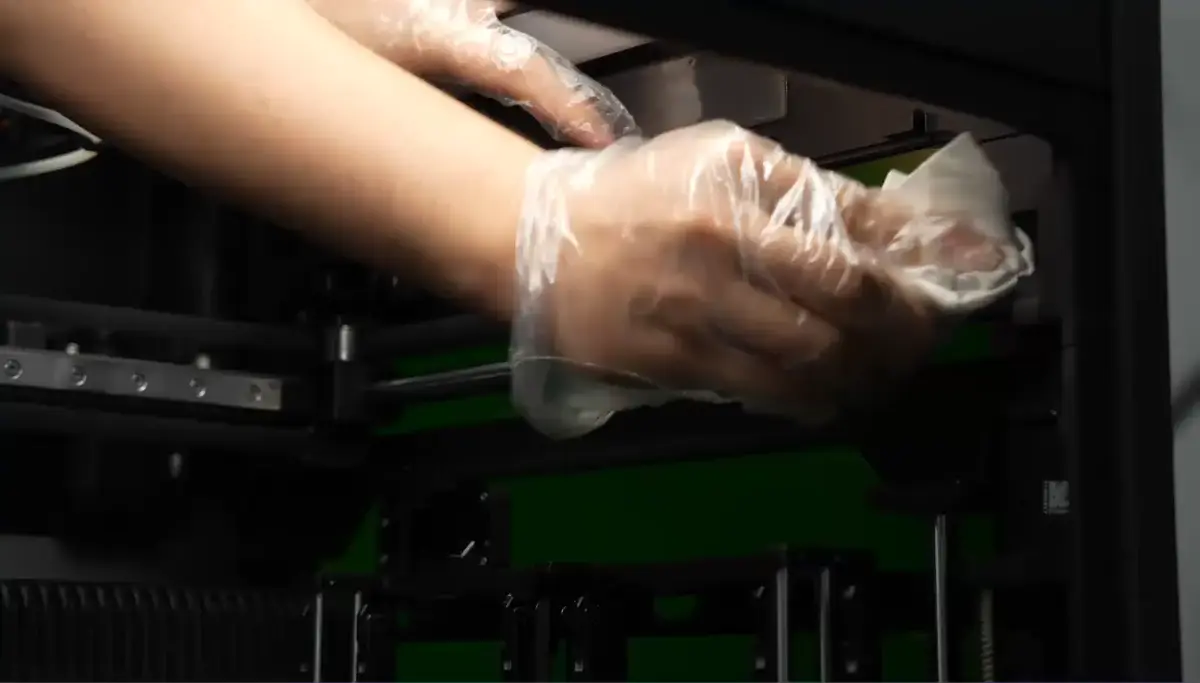

Rengør derefter glidestængerne på begge sider af Y-aksen, flyt manuelt portalen til den anden side og rengør igen for at sikre, at hele aksen rengøres effektivt.

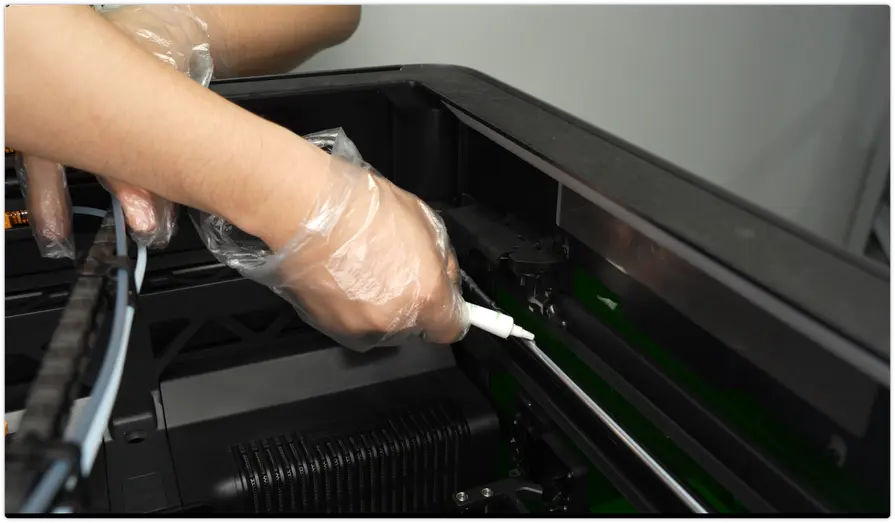

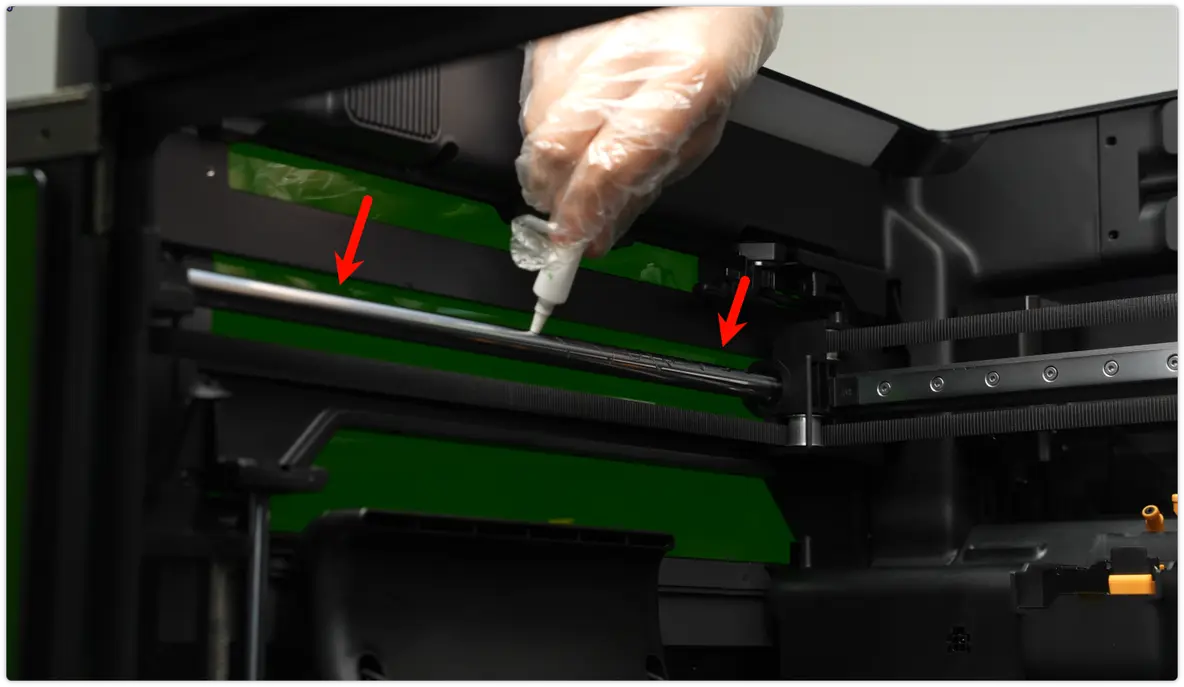

Påfør derefter smøremiddel på venstre og højre glidestang.

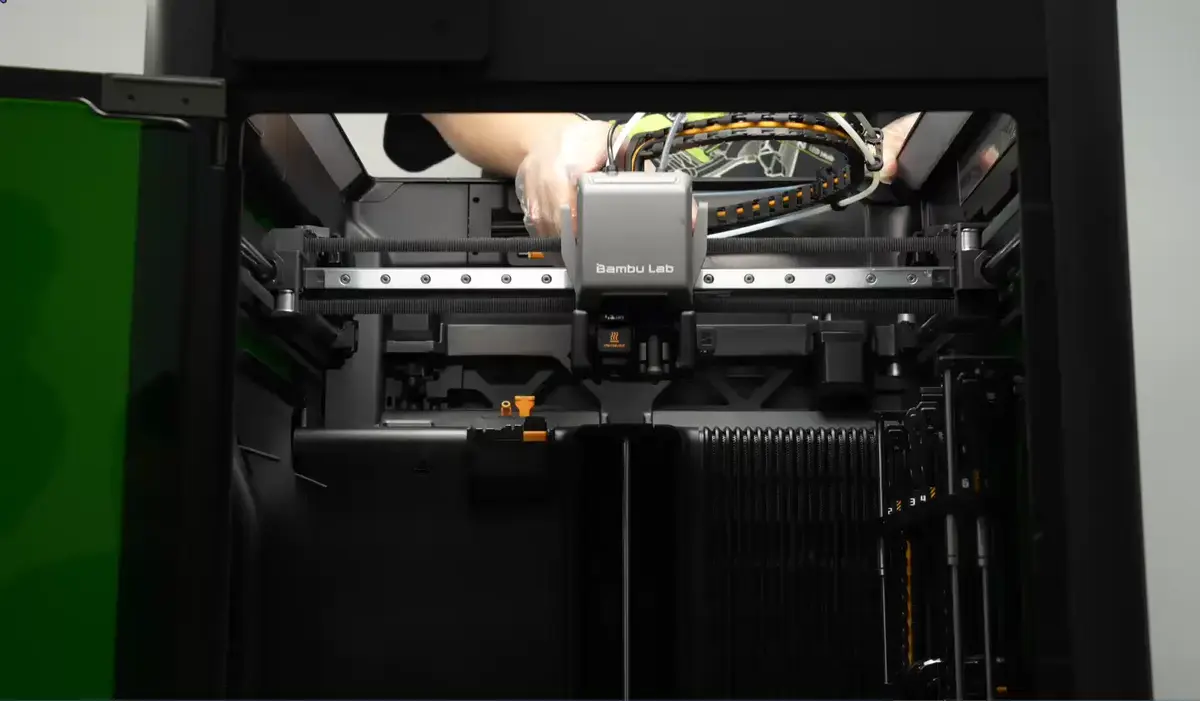

Efter smøring holder du toolhead og bevæger den hele dens bevægelsesområde igennem 4-6 gange for at sikre, at smøremidlet fordeles helt.
Sørg for at fjerne overskydende olie, der måtte være løbet ud.

Z-akse-spindel og glidestang

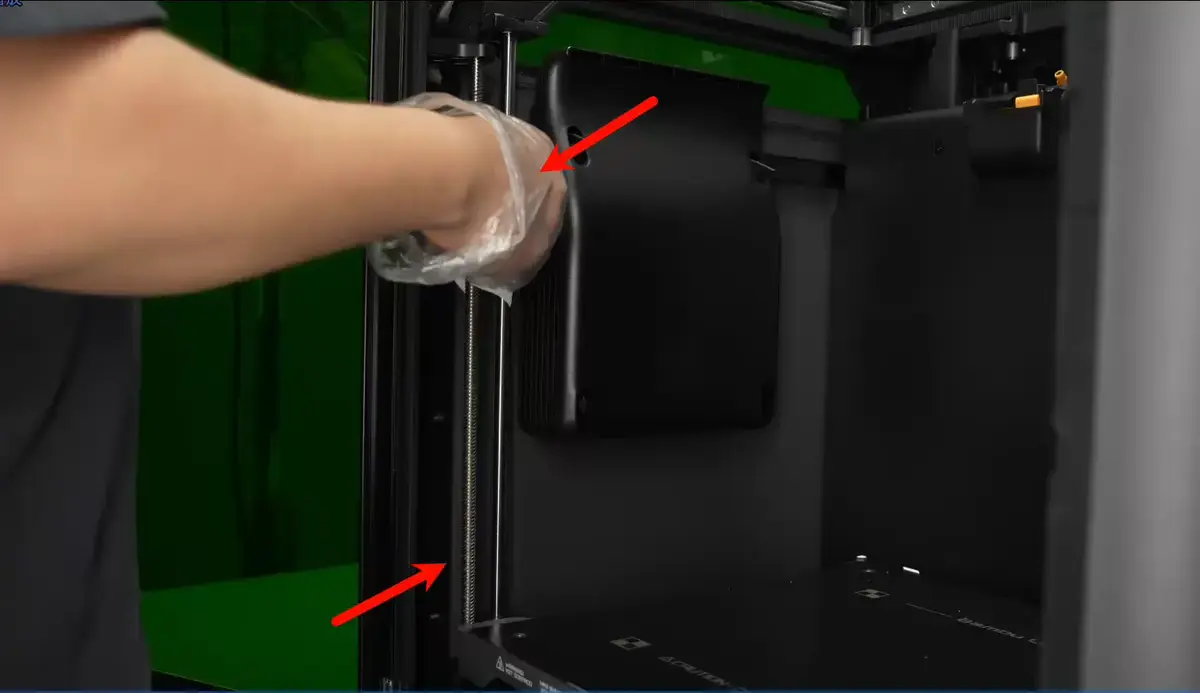

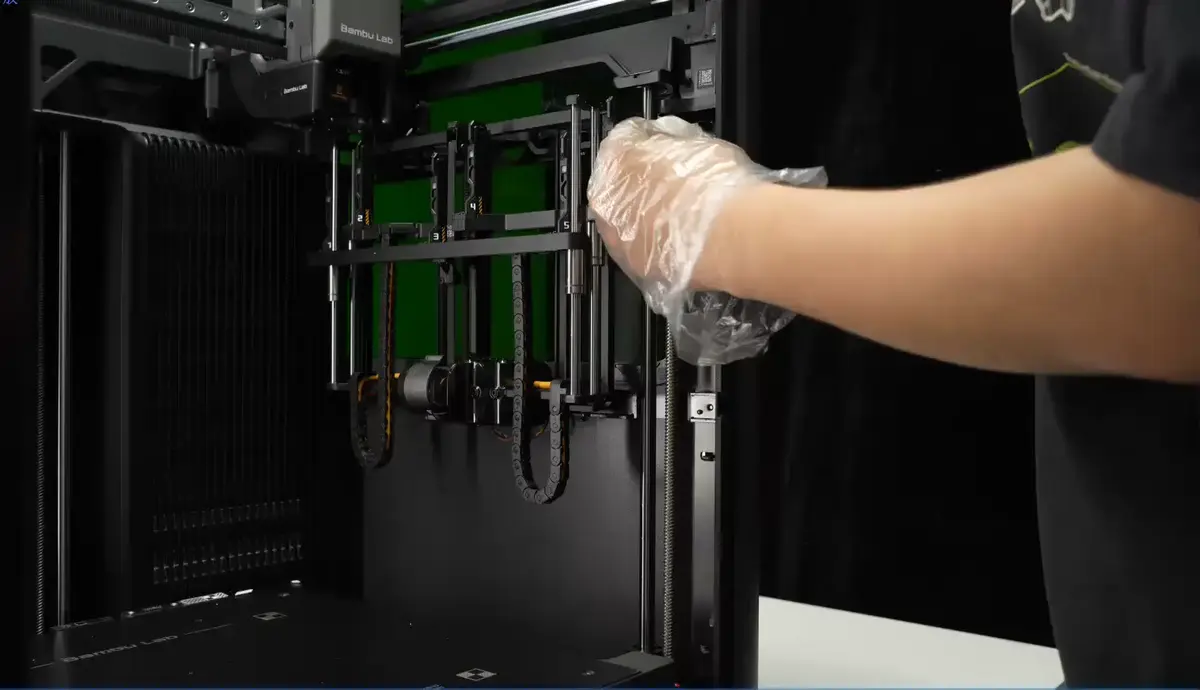

Rengør Z-aksens spindler og glidestænger, herunder venstre, højre og bagved. Vær særligt opmærksom på at rengøre eventuelt resterende snavs i spindlernes gevind. Efter rengøring hæver du varmepladen passende via skærmgrænsefladen for at sikre, at bunden af spindlerne og glidestængerne også rengøres effektivt.

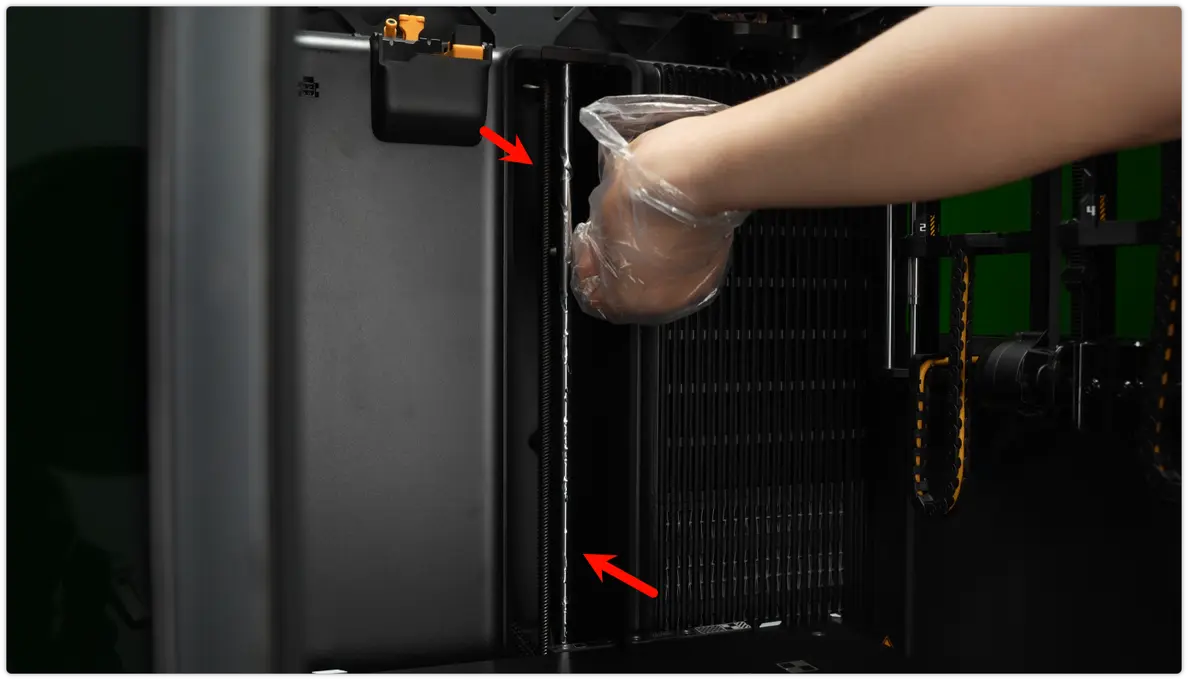

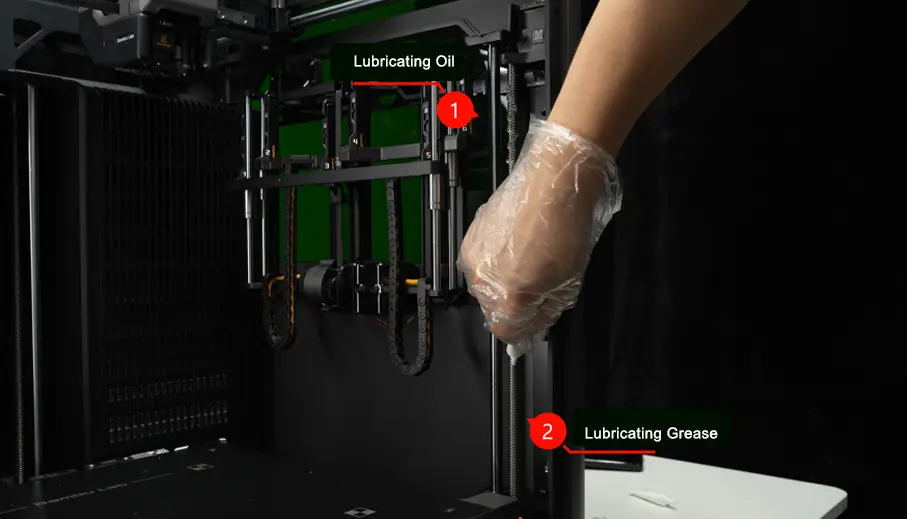

Smør de forreste og bagerste spindler og glidestænger hver for sig. Spindlen har gevind som vist på figuren nedenfor, brug fedt til den. Glidestængerne er glatte og skal smøres med olie.

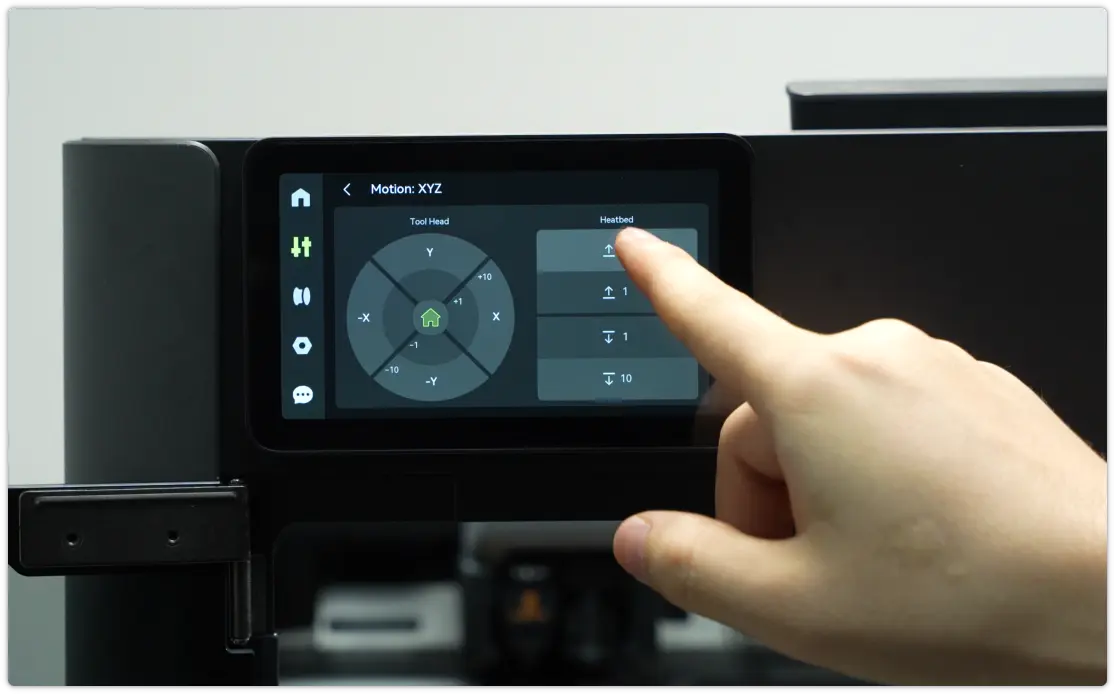

Når smøringen er færdig, bruger du skærmgrænsefladen til at bevæge varmepladen op og ned 3 til 4 gange (hele bevægelseslængden igennem) for at sikre, at fedtet og smøreolien fordeles helt til transmissionens kontaktflader.

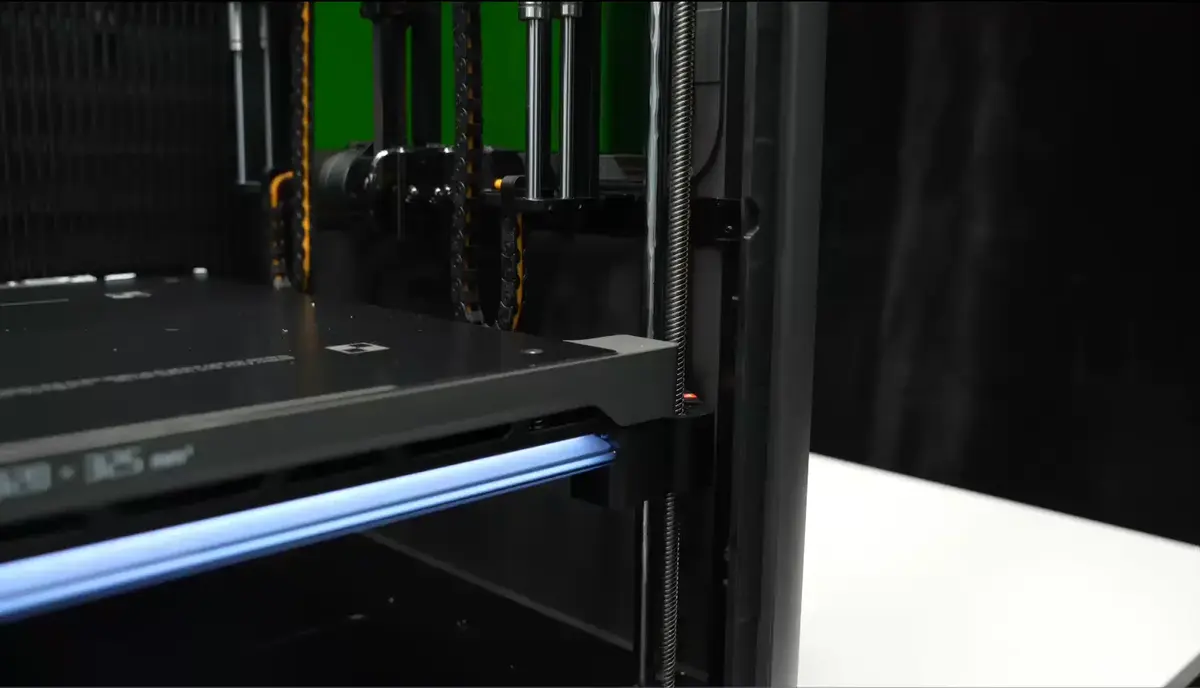

Sørg når du er færdig for at fjerne overskydende olie og fedt, der måtte være løbet ud.

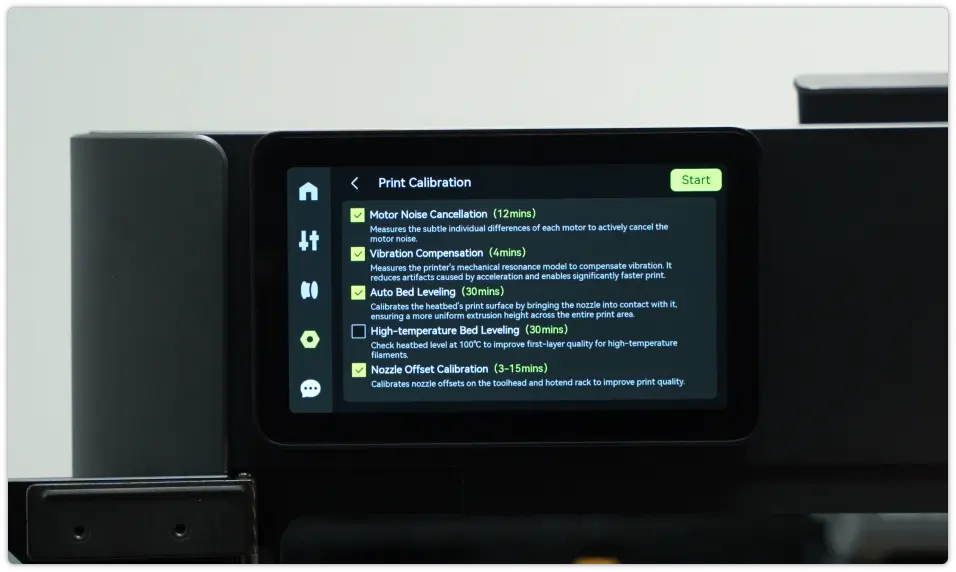

Printerkalibrering

Når du har fuldført ovenstående vedligeholdelse, anbefales det for at sikre printnøjagtighed og udstyrsstabilitet at udføre en omfattende printkalibrering via printerskærmen, der dækker vigtige punkter som motorstøjreduktion, vibrationskompensation, automatisk varmepladenivellering og dyse-offset-kalibrering. Når kalibreringen er færdig, er printeren klar til at printe igen!

Instruktioner til sliddele, vedligeholdelse og udskiftning for H2C

Rengøring af venstre dyse og varmeblokkens overflade

Opvarm dysen til ca. 250 °C på skærmen, fjern den forsigtigt, og tør den ren med et frisk stykke køkkenrulle.

Bær varmebestandige handsker, mens du udfører denne rengøring; risiko for forbrændinger ved høj temperatur.

Når du har rengjort dysen, bekræfter du på skærmen, at varmeblokken stadig er på 250 °C, og tørrer derefter blokkens overflade af.

H2C's venstre varmeblok og H2D's varmeblok har samme struktur; fremgangsmåden er identisk.

Rengøring af induktionsdysen

Den opvarmede induktions-hotend skal fjernes fra stativet. Brug først skærmen til at opvarme dysen til 250 °C. Når temperaturen er nået, aflæsser du hotend på docken og løfter den derefter af docken til rengøring.

Bær varmebestandige handsker, mens du udfører denne rengøring; risiko for forbrændinger ved høj temperatur.

💥 Ekstra vedligeholdelseskrav til laserversionen

Rengøring af laserplatformen

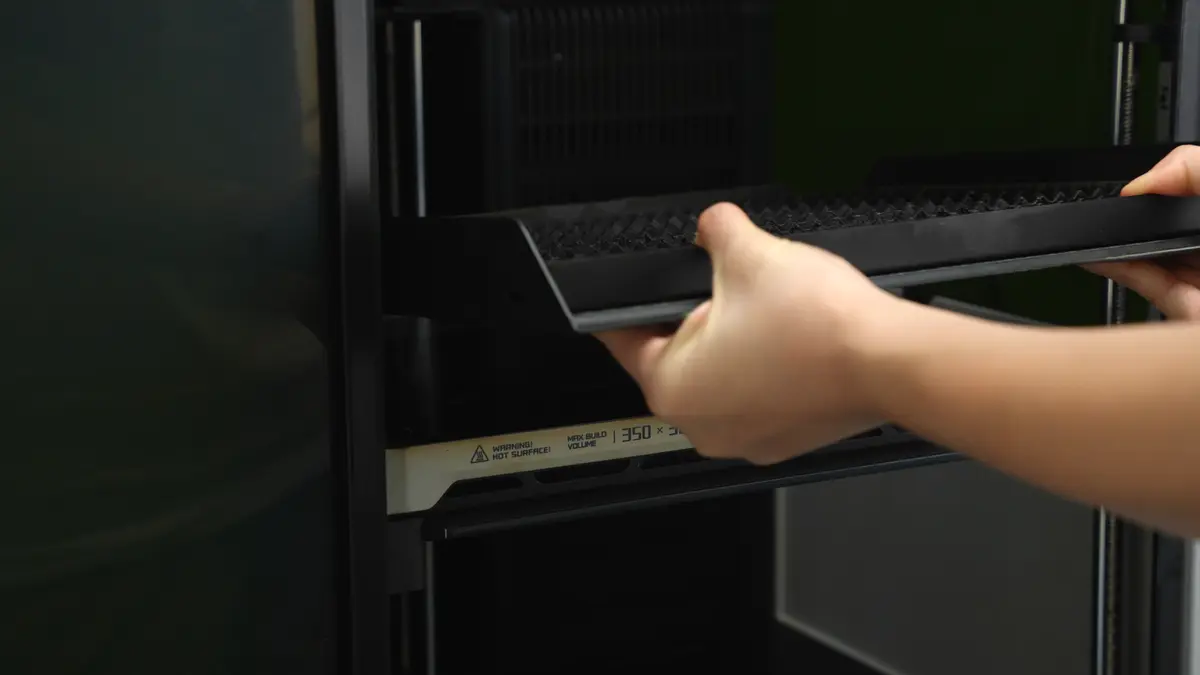

Åbn printerens frontdør og fjern topdækslet, og fjern derefter laserplatformen fra varmepladen.

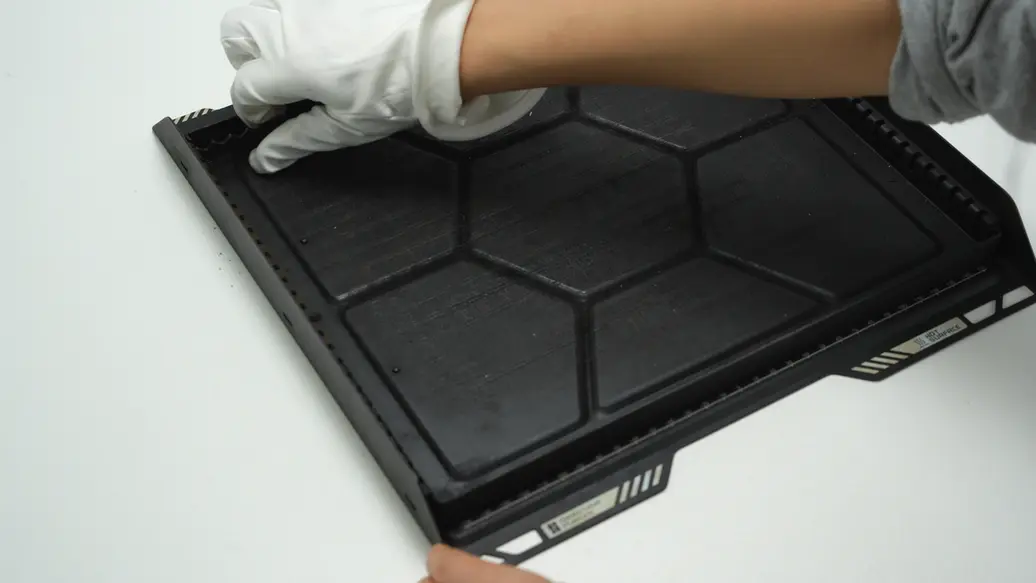

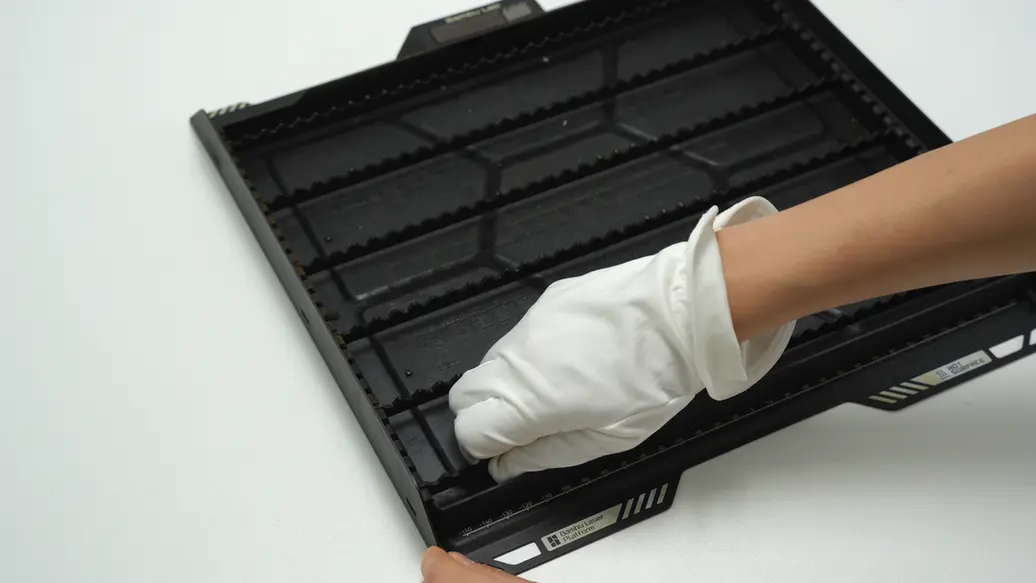

Tag handsker på og fjern alle støttelameller fra laserplatformen.

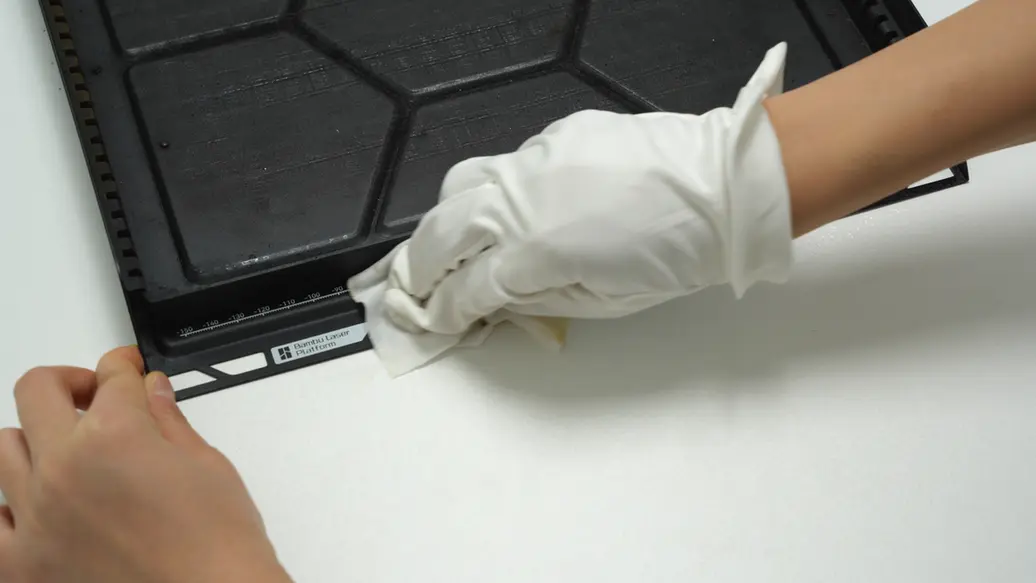

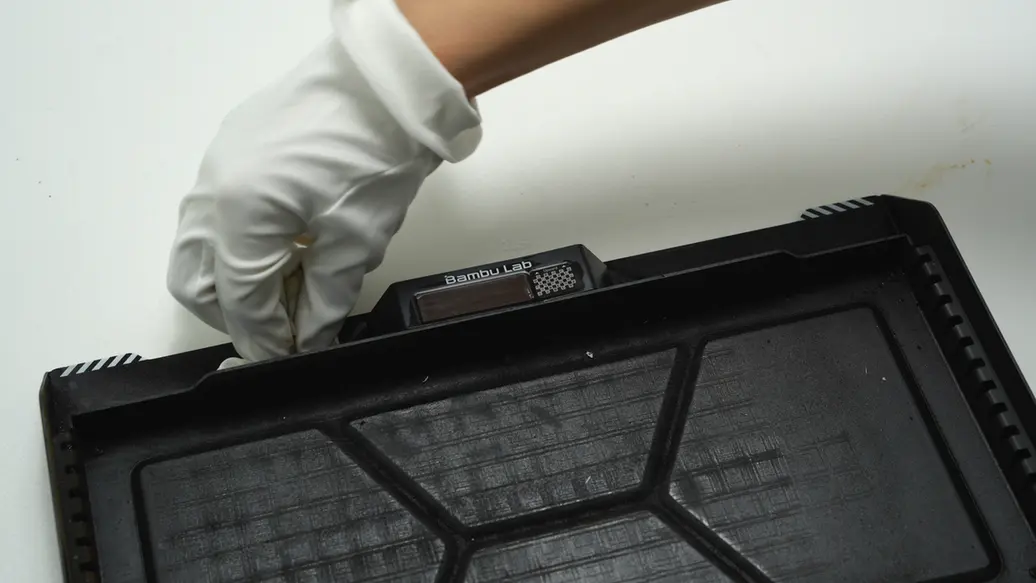

Sprøjt først sprit omkring de markerede områder på laserplatformen og tør forsigtigt af med en non-woven klud for at fjerne pletterne.

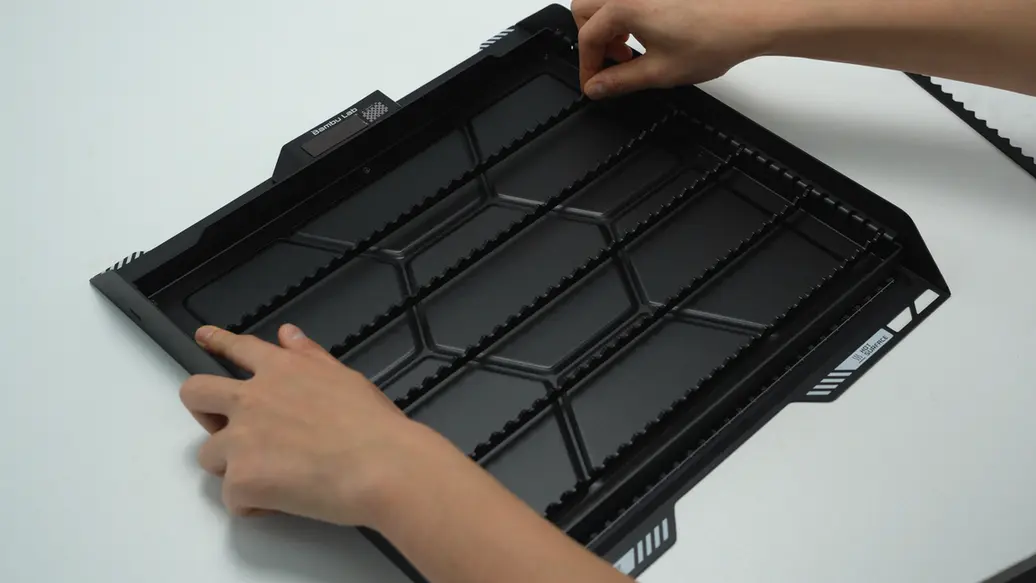

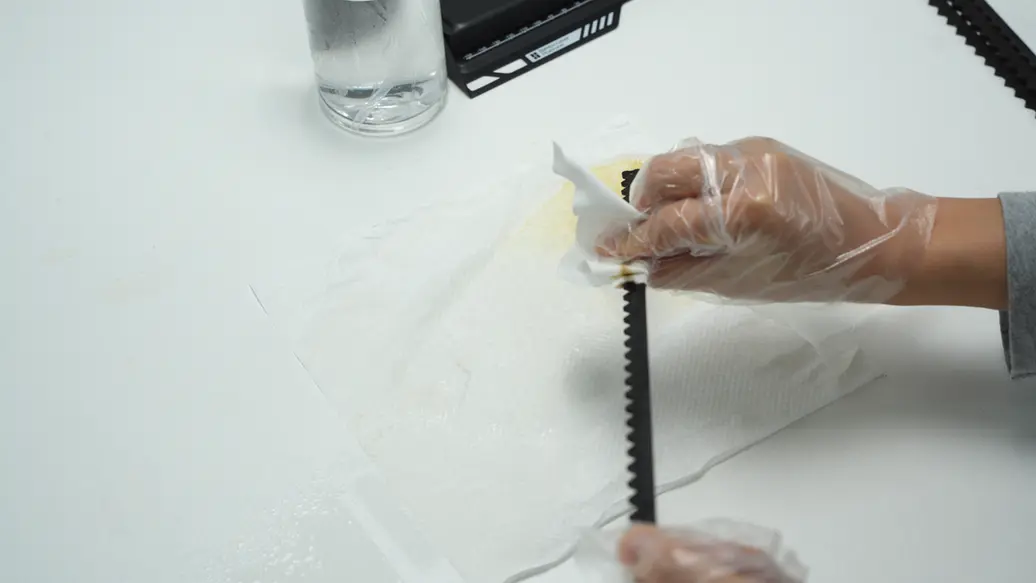

Sprøjt sprit på støttelamellerne og tør dem af med en non-woven klud for at fjerne pletterne. Efter rengøring sætter du støttelisten tilbage i laserplatformens slidser.

Rengøring af lasermodulet

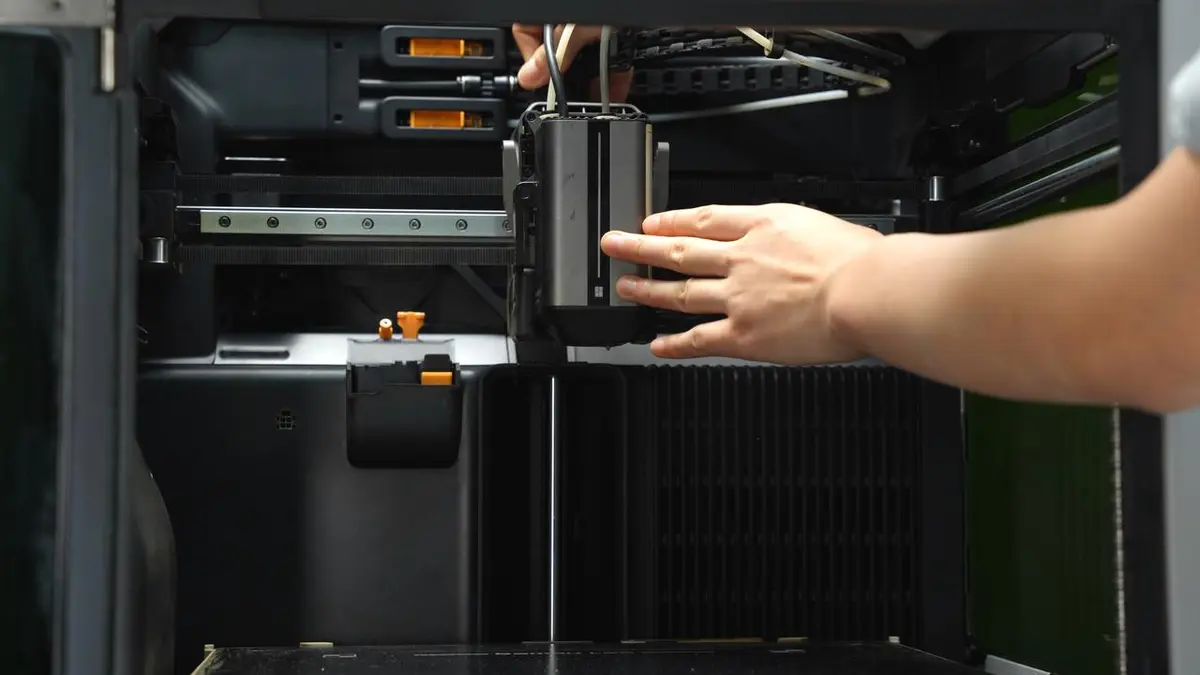

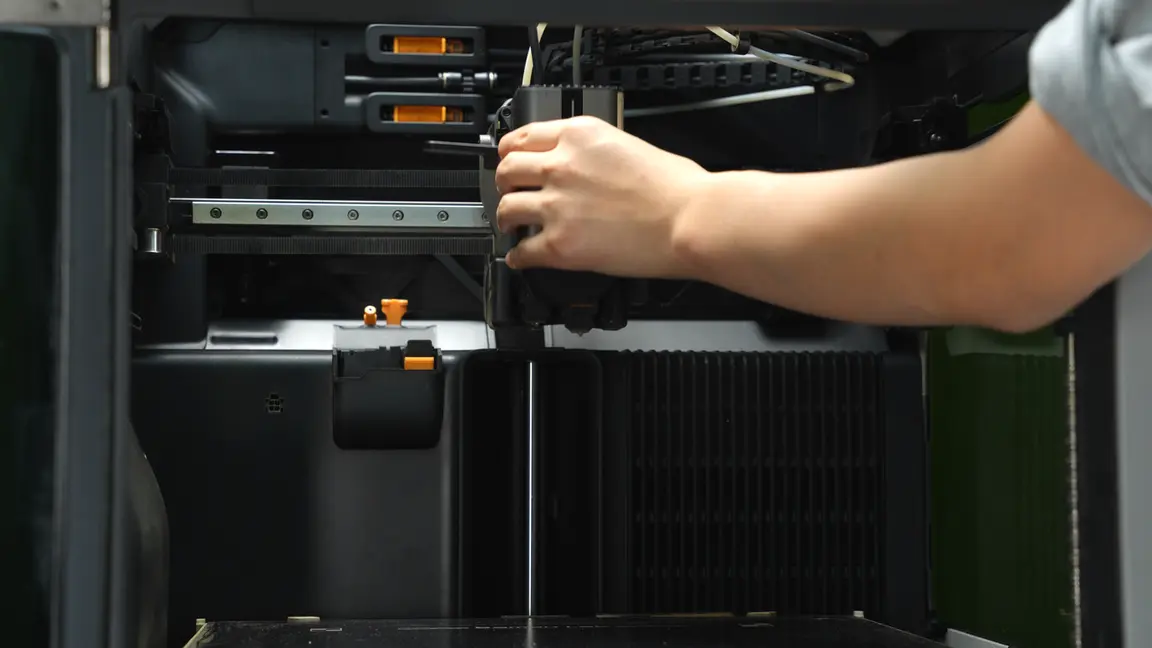

Frakobl laserens forbindelseskabel, lås op for quick-release-låsen, og fjern lasermodulet.

For detaljerede instruktioner til rengøring af lasermodulet, se:Anbefalinger til regelmæssig vedligeholdelse af lasermodulet

Konsekvenser ved manglende vedligeholdelse

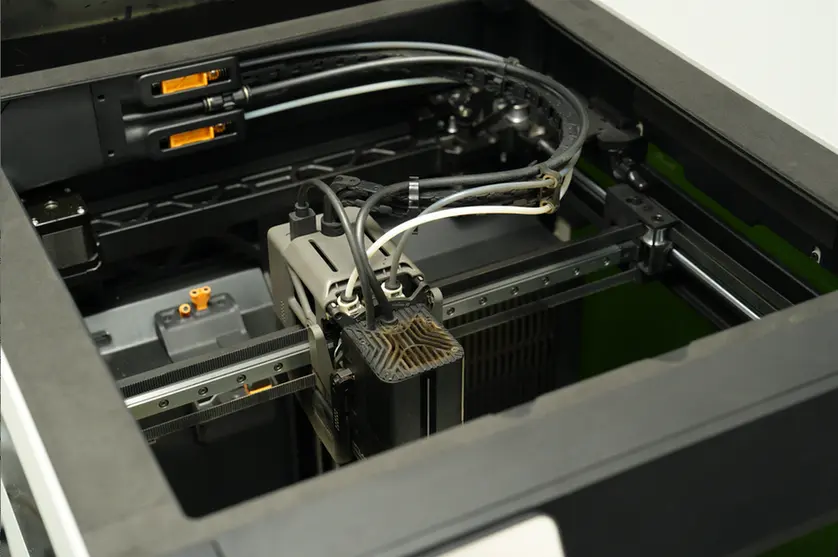

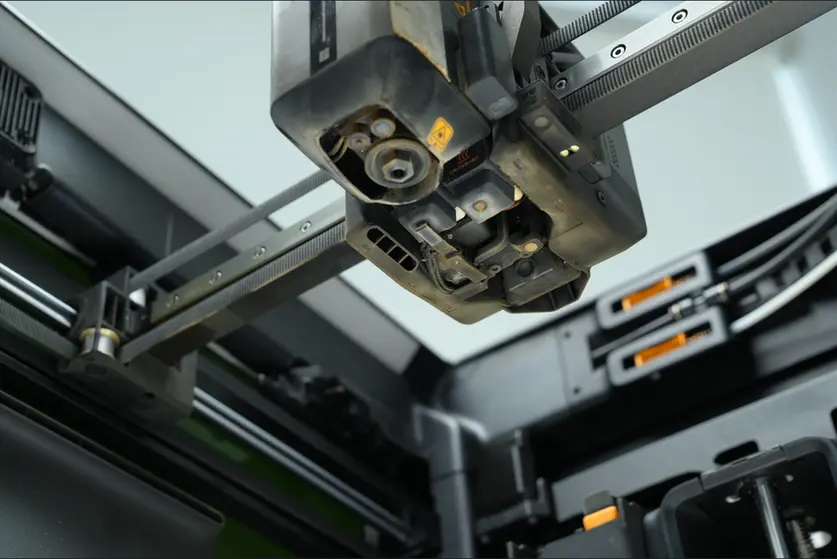

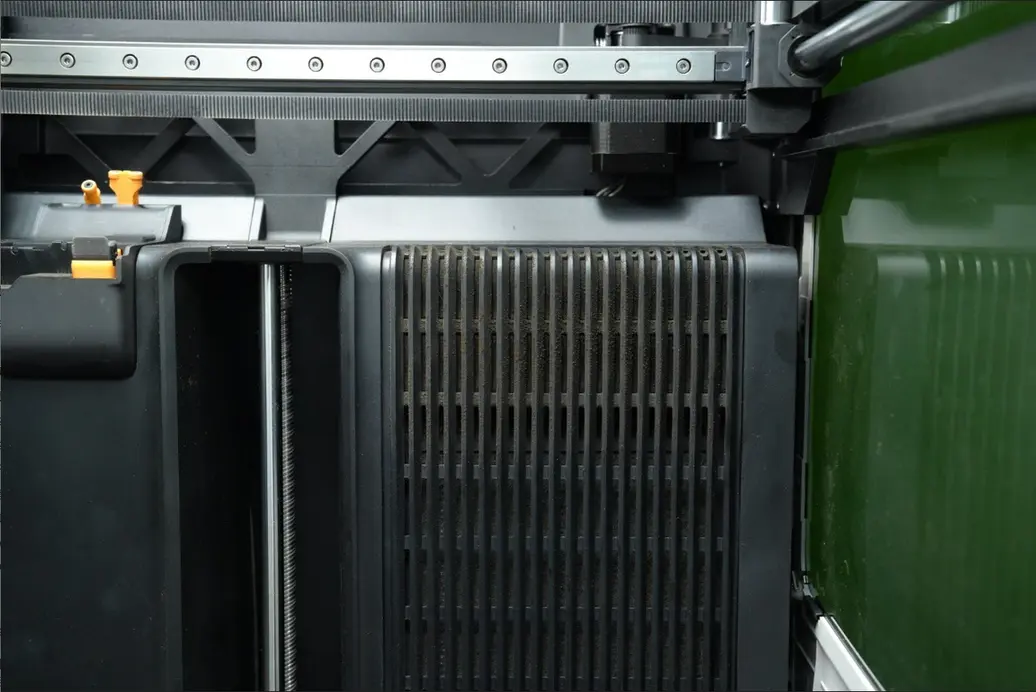

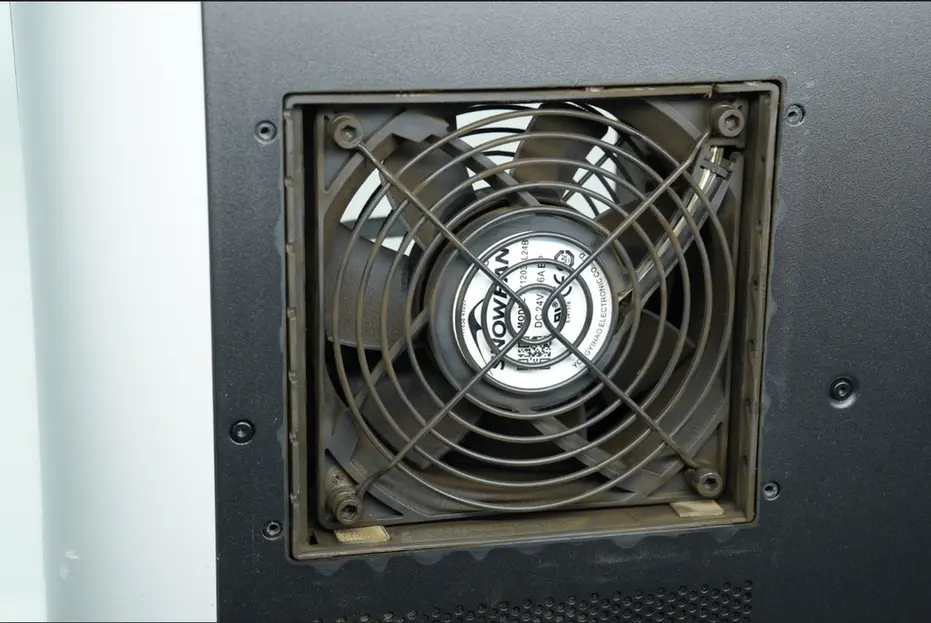

Maskinen brugt nedenfor er en ikke-serieproduceret prototype, der ikke blev rengjort i tide under en 40-timers kontinuerlig test med et 10 W lasermodul (dvs. en 40-timers kontinuerlig laseropgave).
Manglende overholdelse af de nødvendige vedligeholdelsesrutiner kan føre til for tidligt komponentsvigt.
