HMS_0700-8000-0001-0003 Kortslutning i AMS-varmelegeme A, muligvis på grund af kortsluttet ledning eller beskadiget varmelegeme.

Fejlbeskrivelse

• Funktion: Varmelegemet henviser til PTC-varmelegemet i AMS-luftkanalen. Dette varmelegeme bruges til AMS-tørrefunktionen og øger kammertemperaturen, så filamentet kan tørres. Denne fejl udløses, når der registreres en kortslutning i PTC-varmelegemet.

• Detektionsprincip: Der konstateres en kortslutning i varmelegemet, når den målte modstand i PTC-varmelegemet er for lav.

• Konsekvens: Tørreprocessen går i fejltilstand. Opvarmningen i både venstre og højre luftkanal stoppes, begge ventilatorer aktiveres for at bortlede varmen, statuslampen viser et rødt pulserende mønster, og der genereres en HMS-advarsel.

Værktøj, udstyr og materialer

• Fladnæsede pincetter
• H1.5 unbrakonøgle
• H2.0 unbrakonøgle

Fejlfinding

AMS 2 Pro

Trin 1. Stop tørreprocessen, og start den igen

Observer, om fejlen forsvinder. Hvis fejlen fortsætter, gå videre til trin 2.

Trin 2. Sæt stikkene fast igen

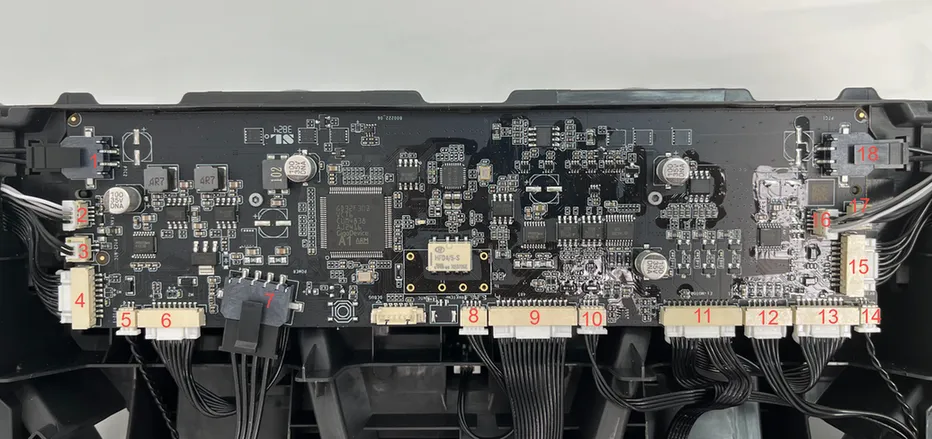

Se vejledningen til udskiftning af AMS 2 Pro-bundkortet, og sæt følgende stik fast igen:

• Port 1 - Varmelegeme i varmeenhed (slot 1 og 2)
• Port 18 - Varmelegeme i varmeenhed (slot 3 og 4)

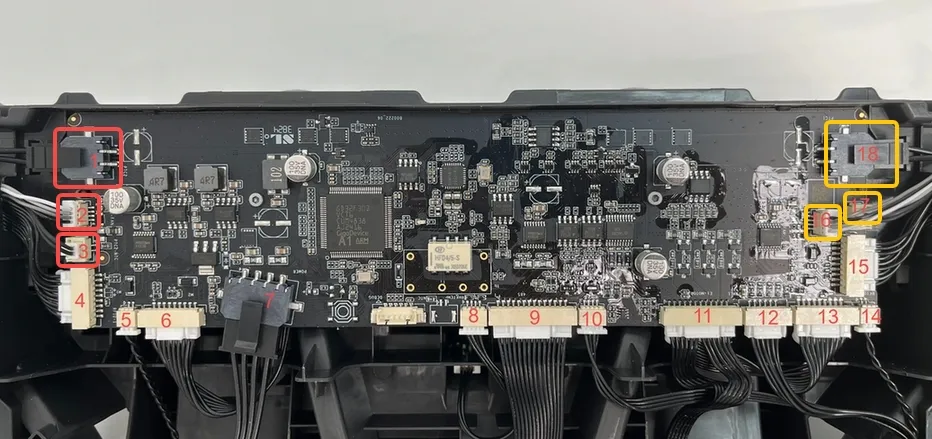

Trin 3. Byt om på forbindelserne mellem venstre og højre varmeenhed

Tilslut de tre kabler fra den defekte varmeenhed til stikket til en anden varmeenhed på bundkortet, genstart derefter printeren, og observer, om fejlen flytter sig til den anden varmeenhed.

• Stik 1, 2, 3 -- Varmelegeme, ventilator og NTC i varmeenhed (slot 1 og 2)
• Stik 16, 17, 18 - Ventilator, NTC og varmelegeme i varmeenhed (slot 3 og 4)

Bemærk: Denne krydstest bruges kun til fejlfinding. Venstre og højre varmeenhed kan ikke byttes indbyrdes på AMS 2 Pro.

• Hvis fejlmeddelelsen angiver, at en anden varmeenhed er defekt, er selve tørreenheden defekt. Se: Udskift AMS 2 Pro-varmeenhed for at udskifte varmeenheden；

• Hvis fejlmeddelelsen er den samme, er bundkortet defekt. Se: Udskift AMS 2 Pro-bundkort for at udskifte bundkortet.

AMS HT

Trin 1. Stop tørreprocessen, og start den igen

Observer, om fejlen forsvinder. Hvis fejlen fortsætter, gå videre til trin 2.

Trin 2. Sæt stikkene fast igen

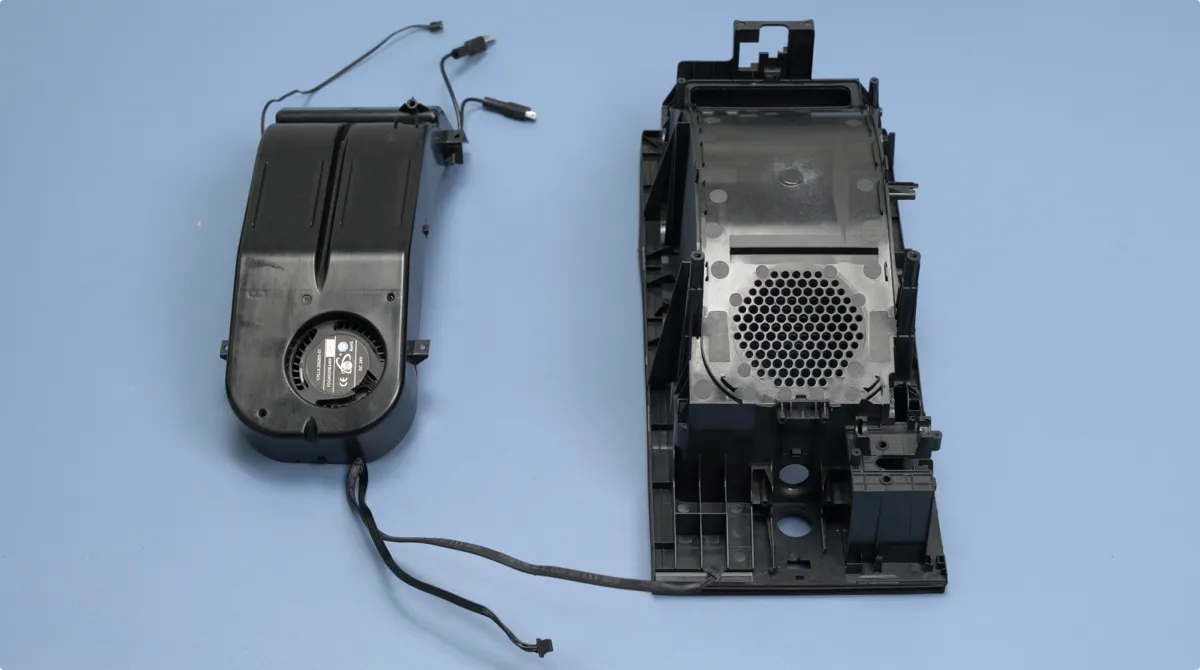

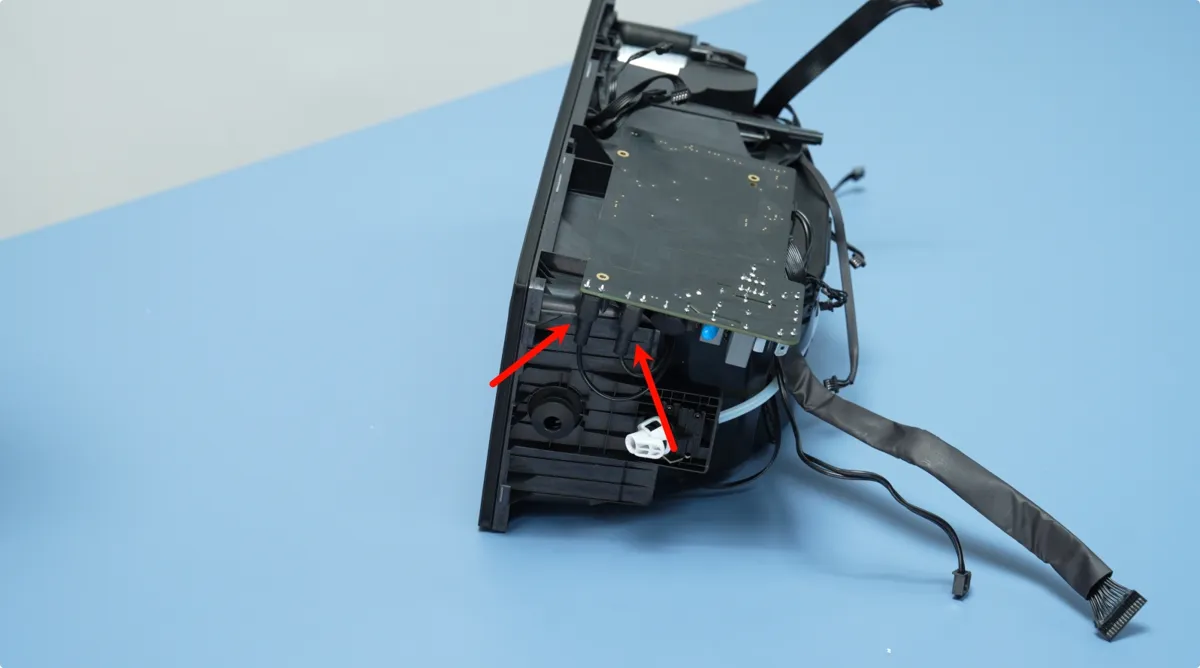

Se: Udskift AMS HT-varmeenheden. Frakobl varmeenhedens kabel fra bundkortets side. Fjern først den isolerende gummimuffe, tryk derefter på låseklemmen, og træk forsigtigt kablet ud. Tilslut det derefter fast igen.

Hvis fejlmeddelelsen forsvinder efter gentilslutning, er problemet løst; hvis fejlmeddelelsen fortsætter, så udskift AMS HT-varmeenheden.

Trin 3. Udskift bundkortet

Hvis problemet fortsætter efter udskiftning af varmelegemets luftkanalsamling, kan det være et problem med bundkortet. Se Af- og påmontering af AMS HT-bundkort for at udskifte bundkortet.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type problem.
