HMS_0700-8000-0001-0002 AMS A varmelegeme 1 er offline, muligvis på grund af et løst stik.

Beskrivelse af problemet

• Funktion: Varmelegemerne er PTC-varmeelementerne, der sidder inde i AMS-luftkanalerne. Disse varmeelementer bruges til AMS-tørrefunktionen og har til formål at øge temperaturen inde i AMS-kammeret og fremme tørring af filament. Denne konkrete fejl indikerer en uregelmæssighed, som er registreret af strømsensoren, der overvåger PTC-varmeelementet.

• Detektionsprincip: Fejlen udløses under to betingelser: 1) når tørreprocessen startes, registreres der en strøm gennem varmelegemet, før der reelt er lagt spænding på PTC-varmelegemet, eller 2) hvis der registreres en markant forskel mellem de elektriske modstande i de to PTC-varmelegemer.

• Konsekvens: Tørreprocessen går i fejltilstand. Opvarmningen i både venstre og højre luftkanal stoppes, begge køleblæsere aktiveres for at bortlede varmen, statuslyset viser et rødt pulserende mønster, og der genereres en HMS-advarsel.

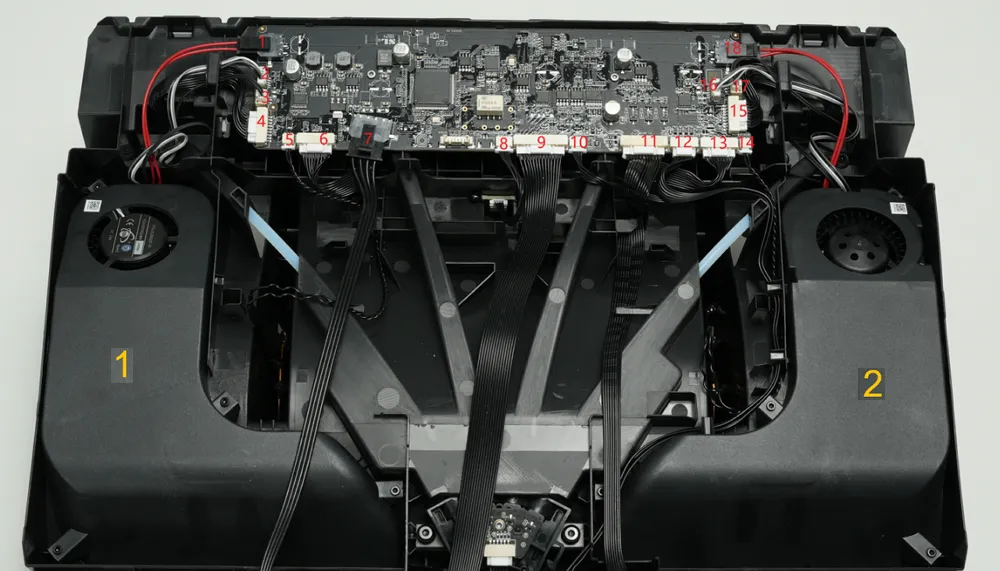

AMS-varmelegemerne er PTC-varmeelementerne inde i luftkanalerne, som bruges til at hæve kammertemperaturen for at tørre filament. Denne fejl udløses, når PTC-varmelegemets strømsensor registrerer en uregelmæssighed. Billedet nedenfor viser varmelegeme 1 og varmelegeme 2 inde i AMS 2 Pro.

Mulige årsager:

• Løs eller defekt forbindelse

• Fejl på varmelegeme

Værktøj, udstyr og materialer

• H1.5 unbrakonøgle
• H2.0 unbrakonøgle

Sikkerhedsadvarsel

Det er afgørende at slukke for printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledningerne til printhovedet. Hvis du udfører opgaver, mens printeren er tændt, kan det medføre kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan det være nødvendigt at afmontere dele, herunder hotend. Dette blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan medføre skader på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Dette forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller er i tvivl om denne vejledning, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fejlfinding

For AMS 2 Pro:

Trin 1. Sæt følgende stik ordentligt på igen

• Se venligst Udskiftning af AMS 2 Pro-bundkort, og tilslut følgende stik igen:

• Genstart printeren, og se, om fejlmeddelelsen forsvinder;

• Hvis problemet fortsætter, se venligst trin 2.

Trin 2. Byt om på tilslutningerne af venstre og højre varmeenhed

Tilslut de tre kabler fra den defekte varmeenhed til stikket for en anden varmeenhed på bundkortet, genstart derefter printeren, og observér, om fejlen flytter sig til den anden varmeenhed.

• Stik 1, 2, 3 -- varmeenhedens varmelegeme, blæser og NTC (slot 1 & 2)
• Stik 16, 17, 18 -- varmeenhedens blæser, NTC og varmelegeme (slot 3 & 4)

Bemærk: Denne krydskontrol bruges kun til fejlfinding. Selve venstre og højre varmeenhed kan ikke byttes om på AMS 2 Pro.

• Hvis fejlmeddelelsen viser, at en anden varmeenhed er defekt, er selve tørreenheden defekt. Se venligst: Udskift AMS 2 Pro-varmeenhed for at udskifte varmeenheden;

• Hvis fejlmeddelelsen er den samme, er bundkortet defekt. Se venligst: Udskift AMS 2 Pro-bundkort for at udskifte bundkortet.

For AMS HT:

Trin 1. Sæt stikket på igen for at udelukke en løs forbindelse.

Frakobl varmeenhedens kabel fra siden af bundkortet. Fjern først den isolerende gummimuffe, tryk derefter på låseklipsen, og træk forsigtigt kablet ud. Tilslut det derefter fast igen.

Trin 2. Hvis problemet fortsætter, udskift det tilsvarende varmelegeme.

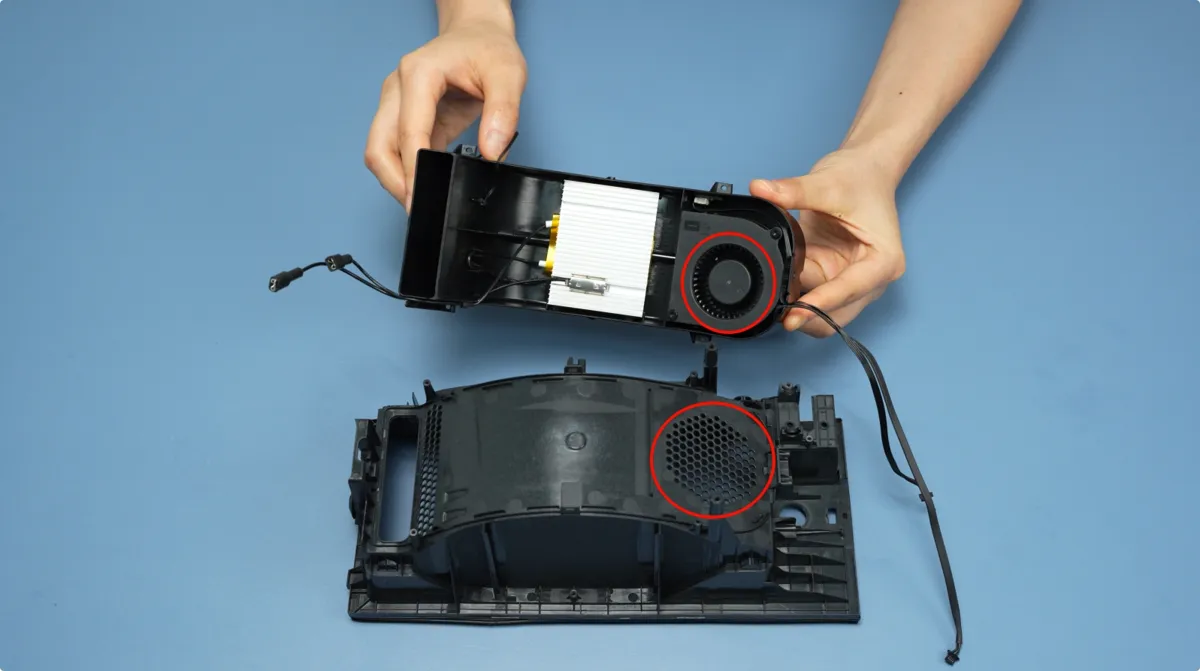

For detaljerede instruktioner til trinene ovenfor, se venligst AMS HT-varmeenhed.
