HMS_0700-8000-0001-0001 AMS A varmelegeme 1 - unormal strømsensor.

Beskrivelse af problemet

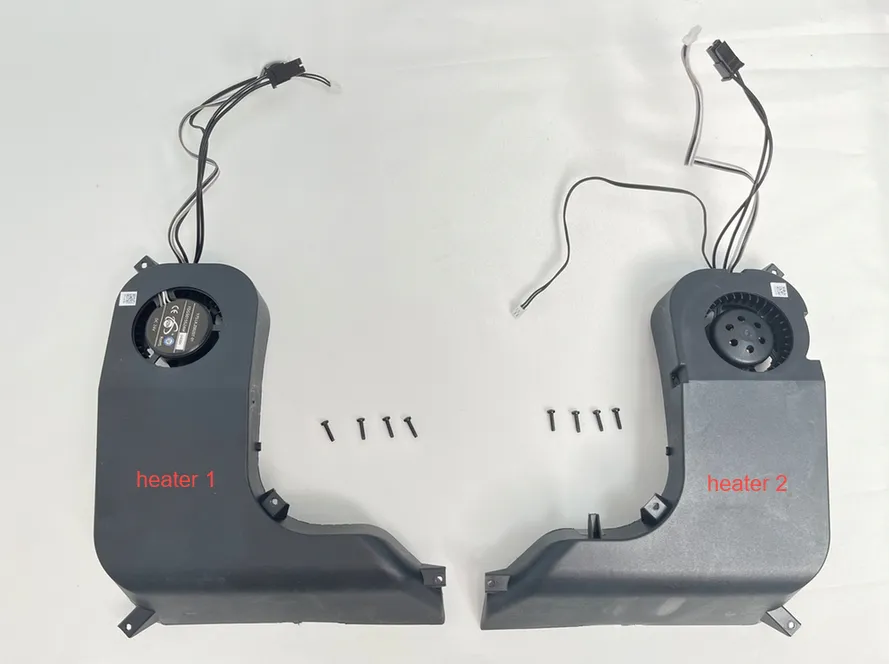

• Funktion: Varmelegemerne er PTC-varmeelementerne i AMS'ens luftkanaler. Set forfra på AMS'en er venstre side varmelegeme 1, og højre side er varmelegeme 2. Disse varmeelementer bruges til AMS'ens tørrefunktion, hvor de hæver kammertemperaturen for at tørre filament. Denne fejl angiver, at strømsensoren for PTC-varmelegemet har registreret en uregelmæssighed.

  AMS HT-varmeenheden består af et varmeelement, en blæser og en NTC-temperatursensor.


• Registreringsprincip: Fejlen udløses, når der ved start af tørring registreres en strøm i varmelegemet, før der er tilført spænding til PTC-varmelegemet. Den kan også rapporteres, hvis der er stor forskel på modstanden mellem de to PTC-varmelegemer.

• Påvirkning: Tørreprocessen går i fejltilstand. Opvarmningen af både venstre og højre luftkanal stopper, begge blæsere aktiveres for køling, statuslampen viser et rødt pulserende mønster, og der vises en HMS-meddelelse.

Værktøj

• H1.5 unbrakonøgle
• H2.0 unbrakonøgle

Sikkerhedsadvarsel

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og værktøjshovedets ledninger. Udfører du opgaver med printeren tændt, kan det resultere i en kortslutning, der fører til skade på elektronik og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du blive nødt til at afmontere dele, herunder hotenden. Dette blotter ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og medføre yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Dette forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du bekymringer eller spørgsmål til denne vejledning, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fejlfinding

AMS 2 Pro

Trin 1. Stop tørreprocessen, og genstart den.

Observér, om fejlen forsvinder. Hvis fejlen fortsætter, fortsæt til trin 2.

Trin 2. Genplacer stikkene

Se instruktionerne for udskiftning af AMS 2 Pro-bundkortet, og genplacer følgende stik:

• Port 1 - Varmeenhedens varmelegeme (plads 1 og 2)
• Port 18 - Varmeenhedens varmelegeme (plads 3 og 4)

Trin 3. Byt om på forbindelserne til venstre og højre varmeenhed

Tilslut de tre kabler fra den defekte varmeenhed til stikket for en anden varmeenhed på bundkortet, genstart derefter printeren, og observér, om fejlen flytter sig til den anden varmeenhed.

• Stik 1, 2, 3 -- Varmeenhedens varmelegeme, blæser og NTC (plads 1 og 2)
• Stik 16, 17, 18 - Varmeenhedens blæser, NTC og varmelegeme (plads 3 og 4)

Bemærk: Denne krydstest bruges kun til fejlfinding. Venstre og højre varmeenhed kan ikke i sig selv ombyttes på AMS 2 Pro.

• Hvis fejlmeddelelsen angiver, at en anden varmeenhed er defekt, er selve tørreenheden defekt. Se: Replace AMS 2 Pro Heating Unit for at udskifte varmeenheden.

• Hvis fejlmeddelelsen er den samme, er bundkortet defekt. Se: Replace AMS 2 Pro Mainboard for at udskifte bundkortet.

AMS HT

Trin 1. Stop tørreprocessen, og genstart den.

Observér, om fejlen forsvinder. Hvis fejlen fortsætter, fortsæt til trin 2.

Trin 2. Genplacer stikkene

Se: Replace the AMS HT Heating Unit. Afbryd varmeenhedens kabel fra siden af bundkortet. Fjern først den isolerende gummimuffe, tryk derefter på låseklemmen, og træk forsigtigt kablet ud. Tilslut det fast igen.

Hvis fejlmeddelelsen forsvinder efter gentilslutning, er problemet løst; hvis fejlmeddelelsen fortsætter, udskift AMS HT-varmeenheden.

Trin 3. Udskift bundkortet

Hvis problemet fortsætter efter udskiftning af varmelegemets luftkanalsamling, kan det være et bundkortproblem. Se AMS HT Mainboard Disassembly and Assembly for at udskifte bundkortet.

Tilsvarende koder

Følgende HMS-koder repræsenterer alle den samme type fejl.
