Udskiftning af varmeenhed i AMS 2 Pro

Understøttede modeller

AMS 2 Pro (herefter benævnt AMS)

Denne artikel bruger en af varmeenhederne (slot 1 og 2) som eksempel. Af- og påmontering af den anden varmeenhed er nøjagtig den samme.

AMS 2 Pro varmeenhed

AMS-varmeenheden er en komponent til tørring af filament inde i AMS'en og består af et varmelegeme, en ventilator og en NTC-temperatursensor.
Varmelegeme 1 (venstre side): forsyner slot 1-2, kendes på ventilatorens klistermærke
Varmelegeme 2 (højre side): forsyner slot 3-4, kendes på ventilatorens vinger

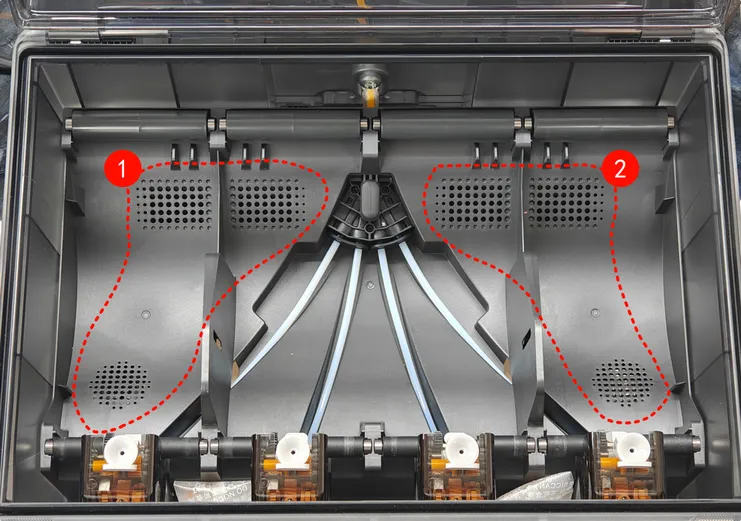

AMS 2 Pro varmeenhed til tørring af filament

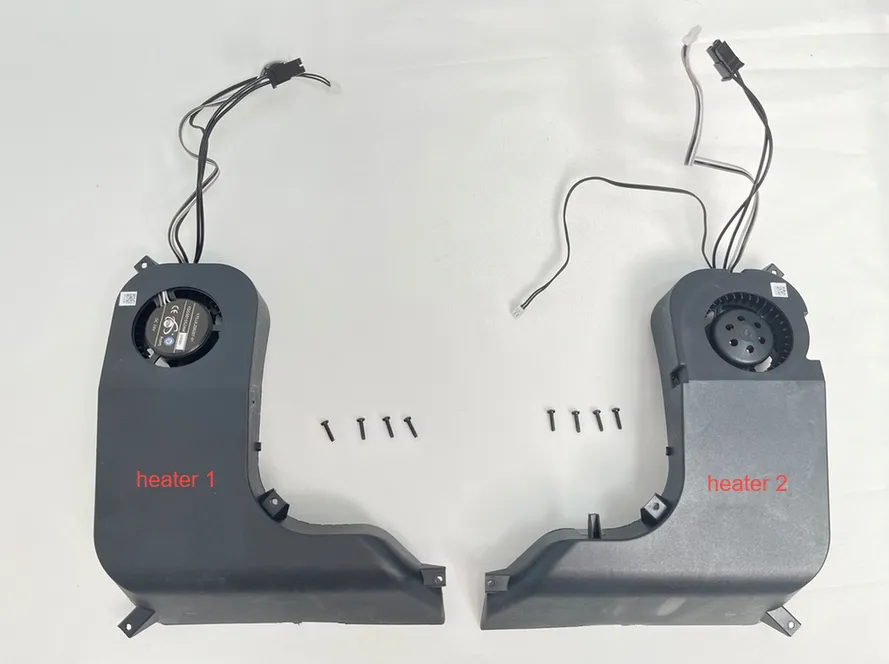

Varmelegeme 1 og varmelegeme 2 i AMS 2 Pro

Hvornår skal den bruges?

Filamentet tørres unormalt, og der vises en HMS-fejlmeddelelse om, at modulet skal udskiftes, eller eftersalgsteamet for teknisk support fastslår efter fejldiagnose, at modulet skal udskiftes.

Nødvendigt værktøj og materialer

  • Ny AMS 2 Pro varmeenhed

  • H2.0 unbrakonøgle

  • H1.5 unbrakonøgle

  • 20 minutter

Skrueliste

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og ledninger til printhovedet. Udføres opgaver med printeren tændt, kan det medføre kortslutning og dermed skader på elektronikken samt sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører ved hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til at følge denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Sørg for, at AMS'en er afbrudt fra printeren, før du går i gang.

Fjern varmeenheden

Trin 1 - Fjern PTFE-slangen bag på AMS'en

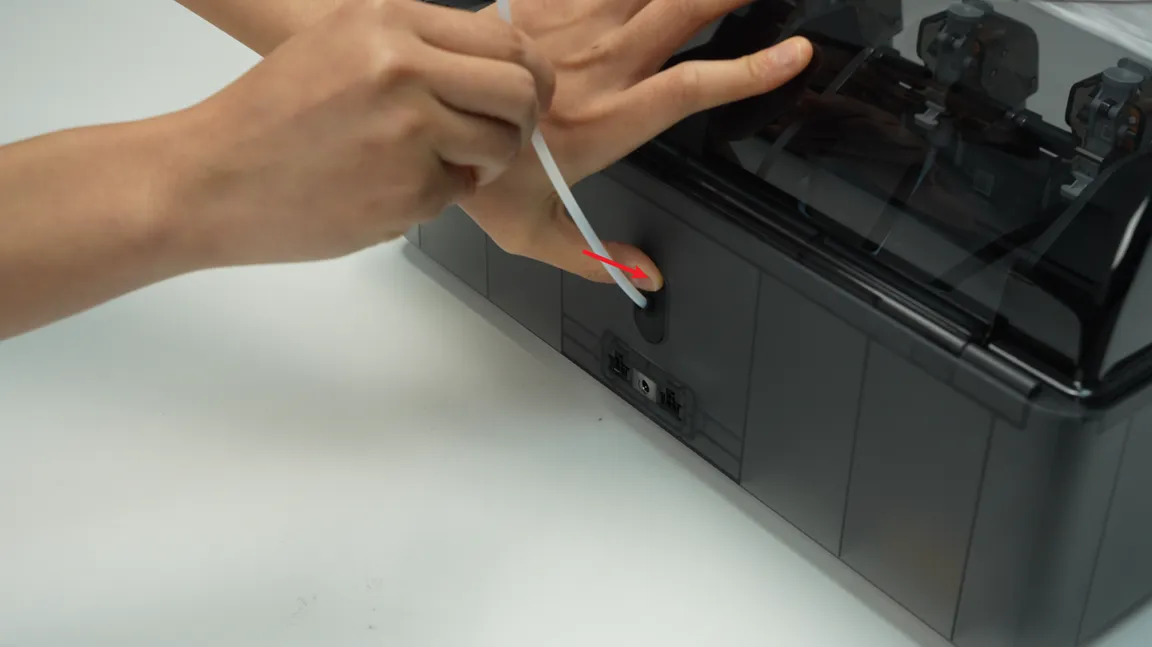

Tryk på PTFE-slangens udløserknap bag på AMS'en for at frigøre koblingen, og træk derefter PTFE-slangen ud bag på AMS'en.

PTFE-slangen trækkes ud bag på AMS'en

Trin 2 - Træk PTFE-slangens udløserknap ud

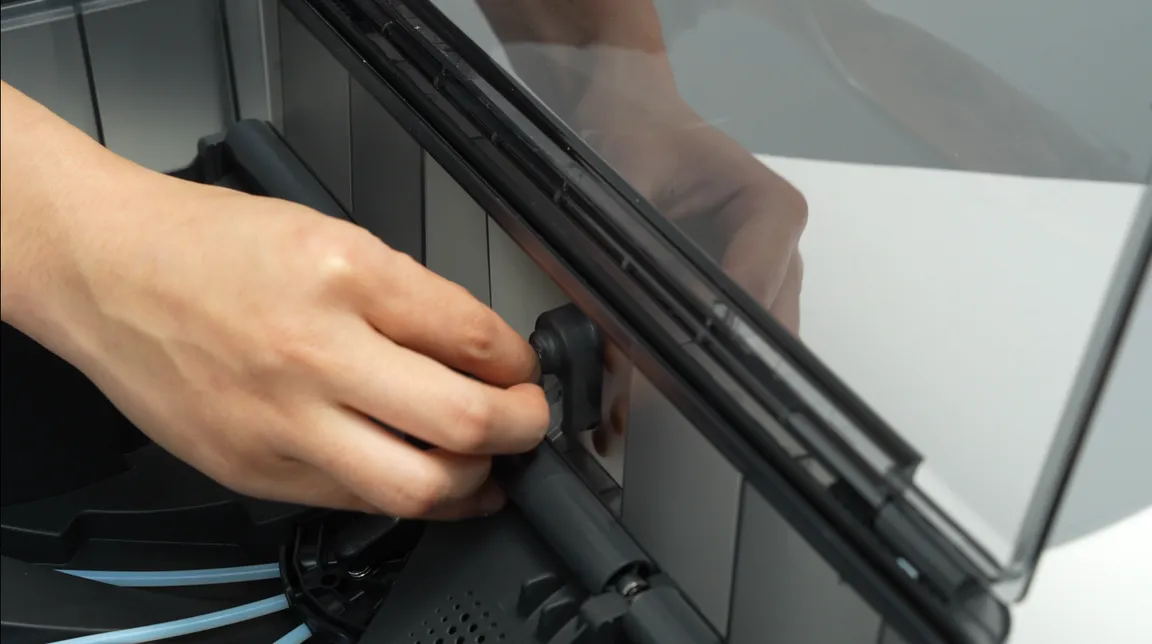

Klem clipsen fra indersiden af bunddækslet for automatisk at få PTFE-slangens udløserknap til at springe op, og træk derefter PTFE-slangens udløserknap ud bag på AMS'en.

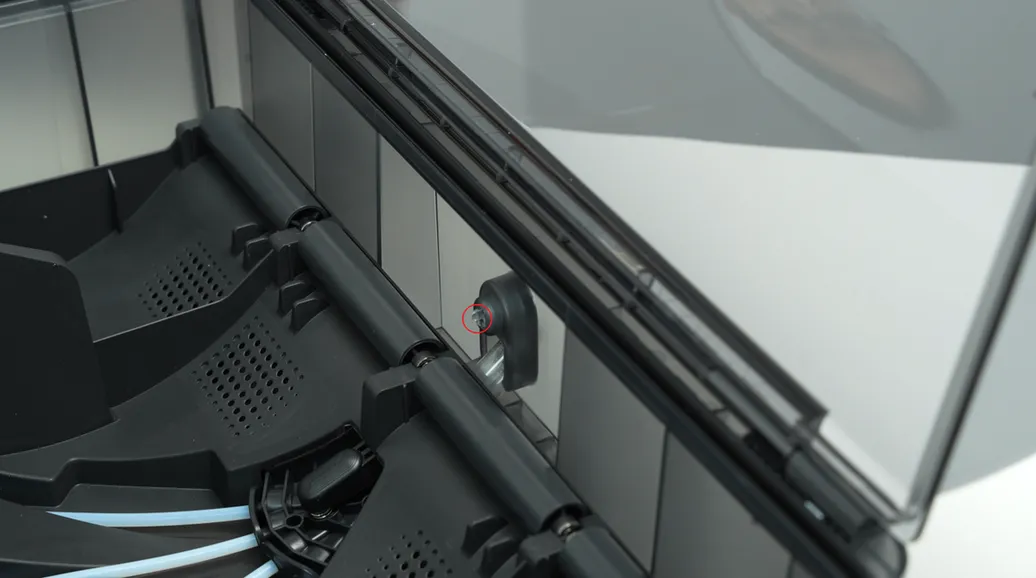

Clipsen klemmes fra indersiden af bunddækslet

PTFE-slangens udløserknap trækkes ud

Når du klemmer om spændet, skal du med den anden hånd holde PTFE-slangen bag på AMS'en for at udløse kontakten, så fjederen ikke springer ud og går tabt.

Trin 3 - Fjern AMS-hovedrammeenheden

Fjern den drevne støttebøsningsenhed i de to midterste slots for at blotlægge de to skruehuller. Når du fjerner lejebøsningen, skal du passe på lejerne i begge ender, så de ikke går tabt.

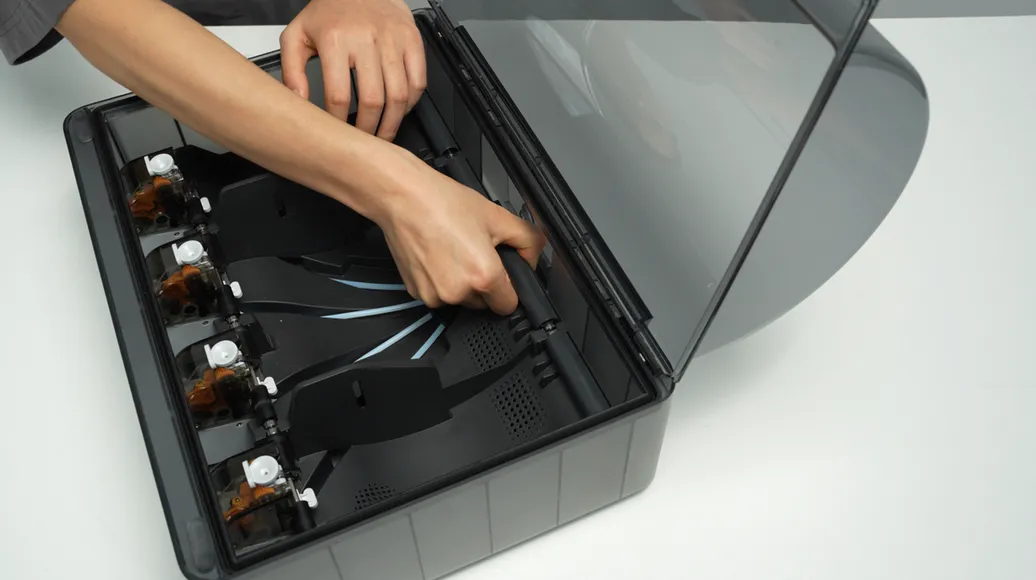

Den drevne støttebøsningsenhed fjernes

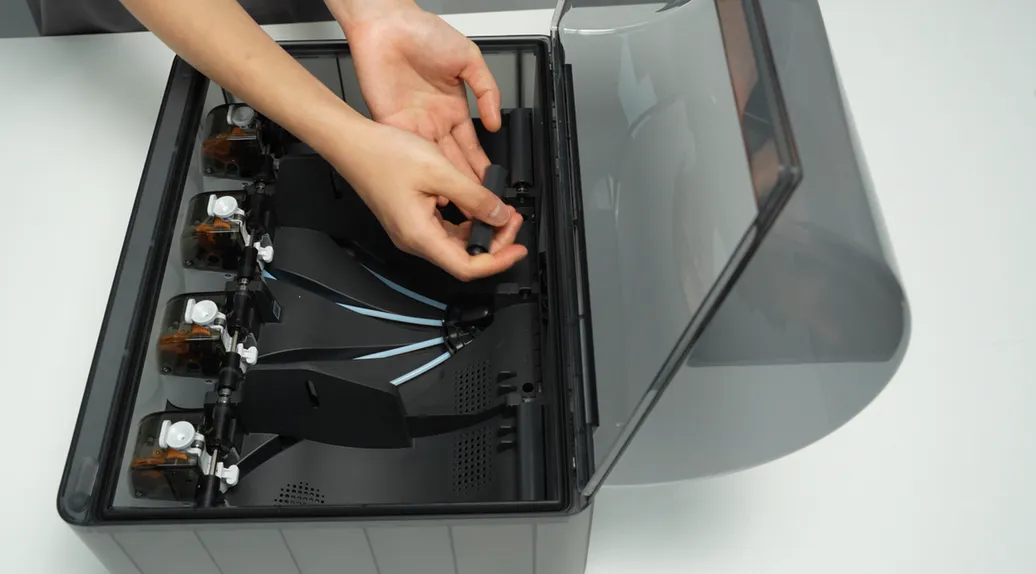

Skruehullerne blotlægges

Fjern de to skruer A, der fastgør AMS-hovedrammen.

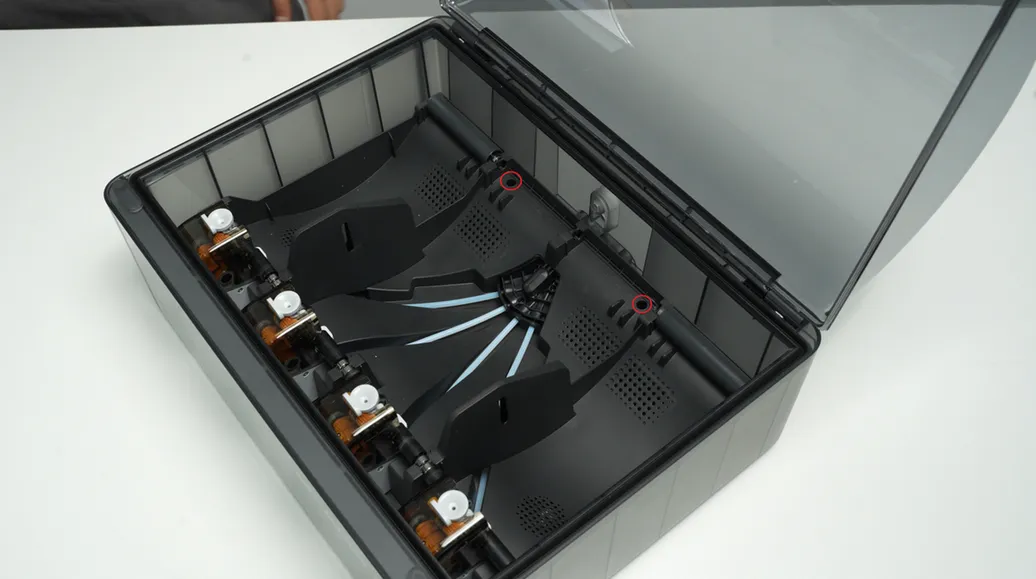

De to skruer A fjernes

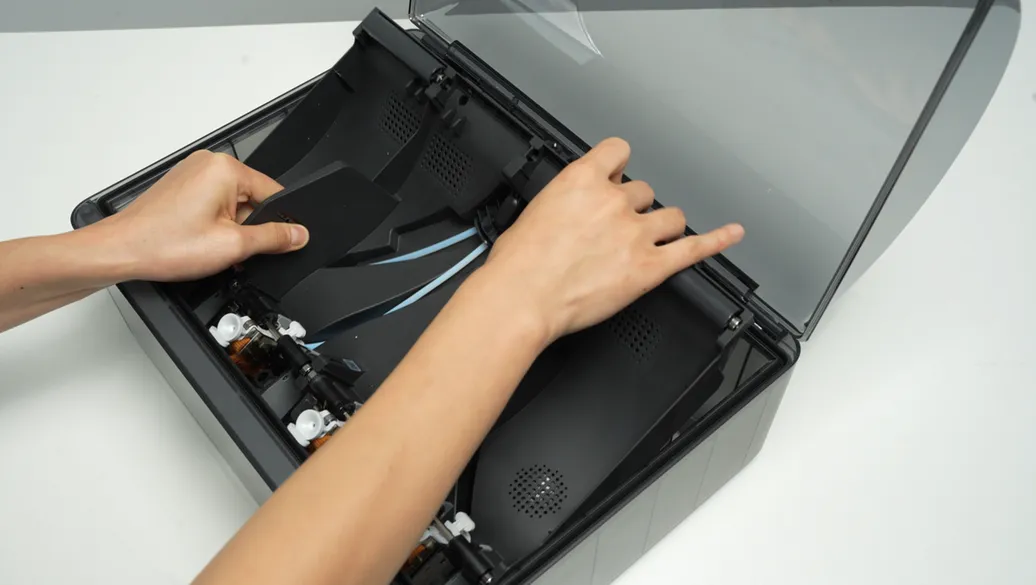

AMS-hovedrammen løsnes

Løft den bageste del af hovedrammen helt op, og stil den lodret på AMS'ens bunddæksel. Bemærk, at der er tilsluttet kabler, så gå ikke hårdt til værks. Ved løft anbefales det først at løfte den forreste del af hovedrammen og derefter skubbe den fremad for at gøre plads til rammens bageste del.

Når du stiller AMS-hovedrammen lodret, skal du undgå ventilationens elektroniske komponenter, så de ikke bliver mast.

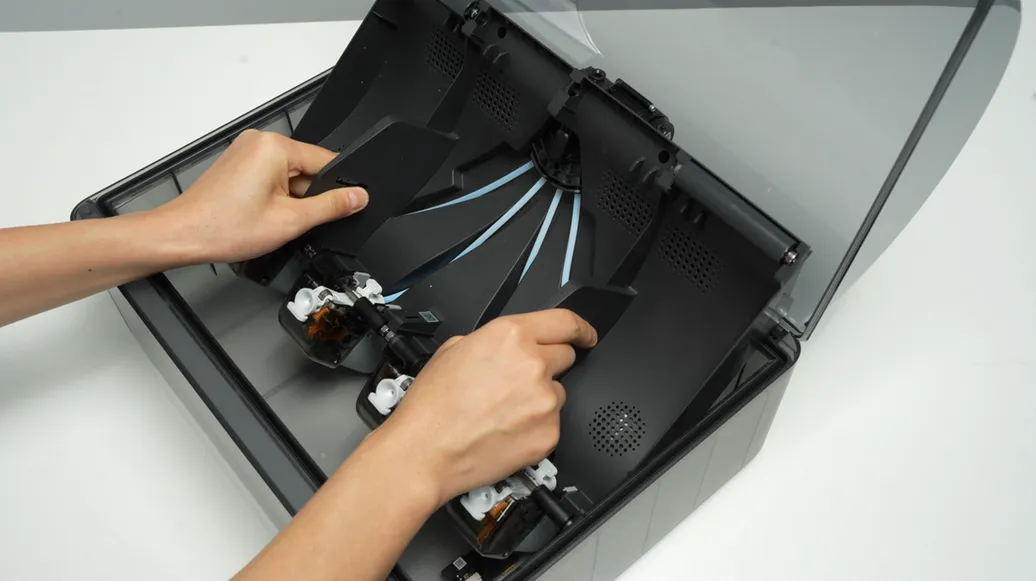

Hovedrammen løftes forsigtigt op

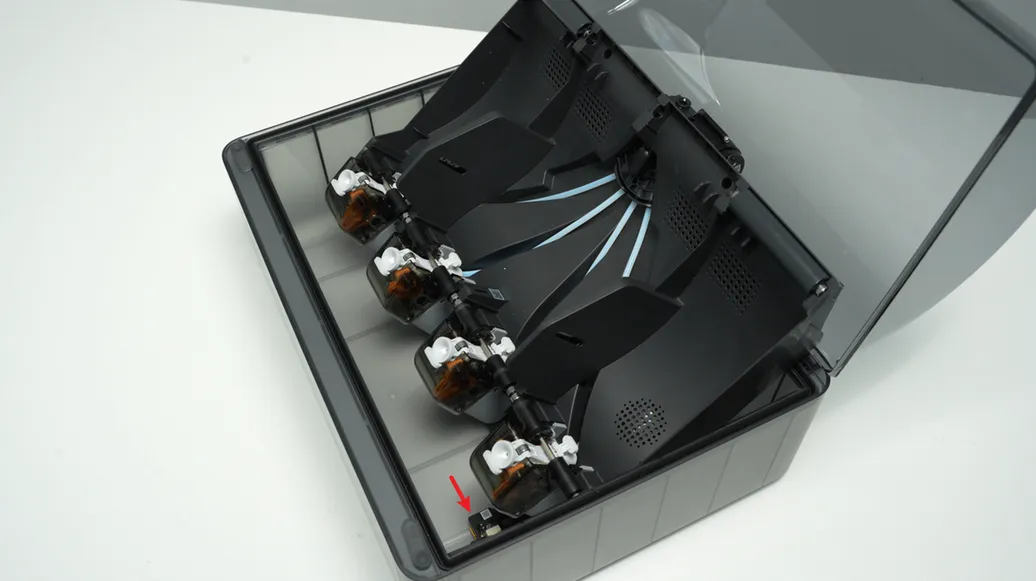

Hovedrammen stilles lodret på bunddækslet

Frigør stikkets spænde, træk signalkablet og strømkablet på AMS-strømprintpladen ud, og løft AMS-hovedrammeenheden ud som en helhed.

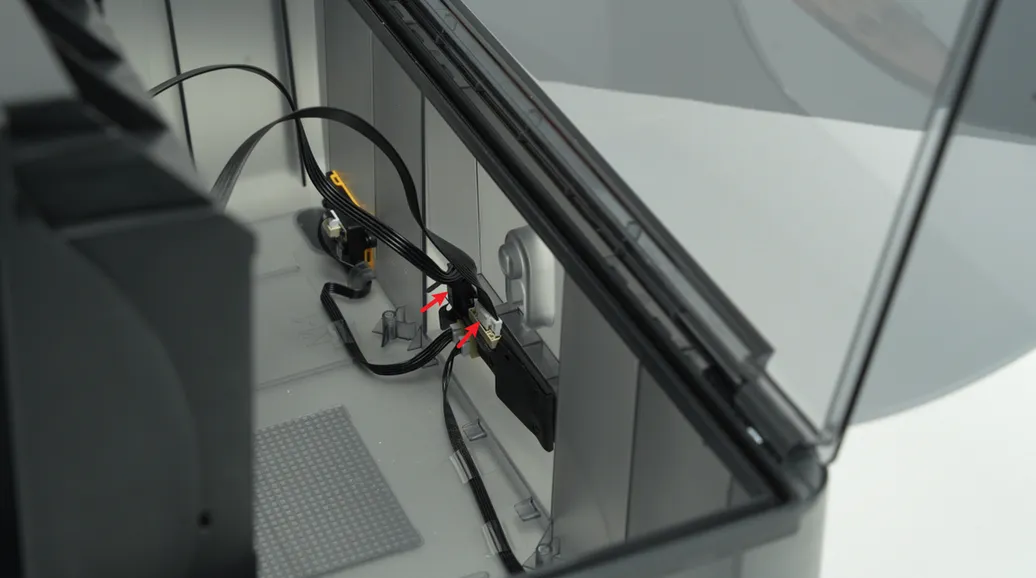

Signal- og strømkabel trækkes ud af strømprintpladen

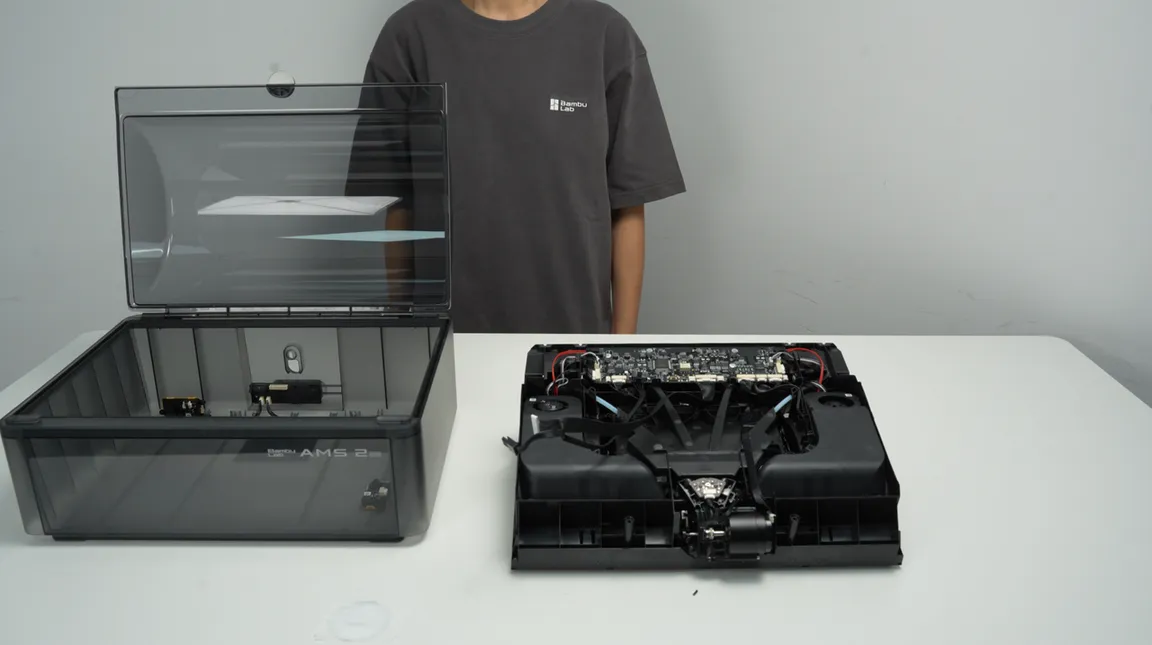

AMS-hovedrammeenheden løftes ud

Trin 4 - Afbryd kabler og fjern skruer

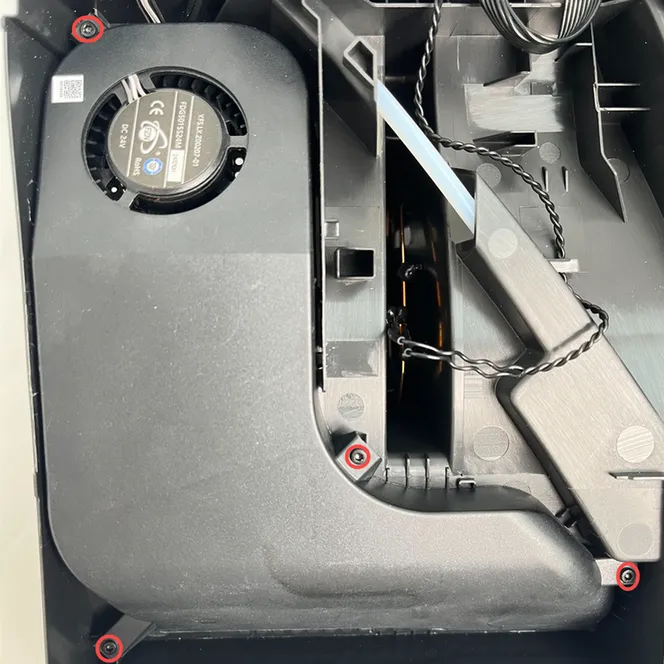

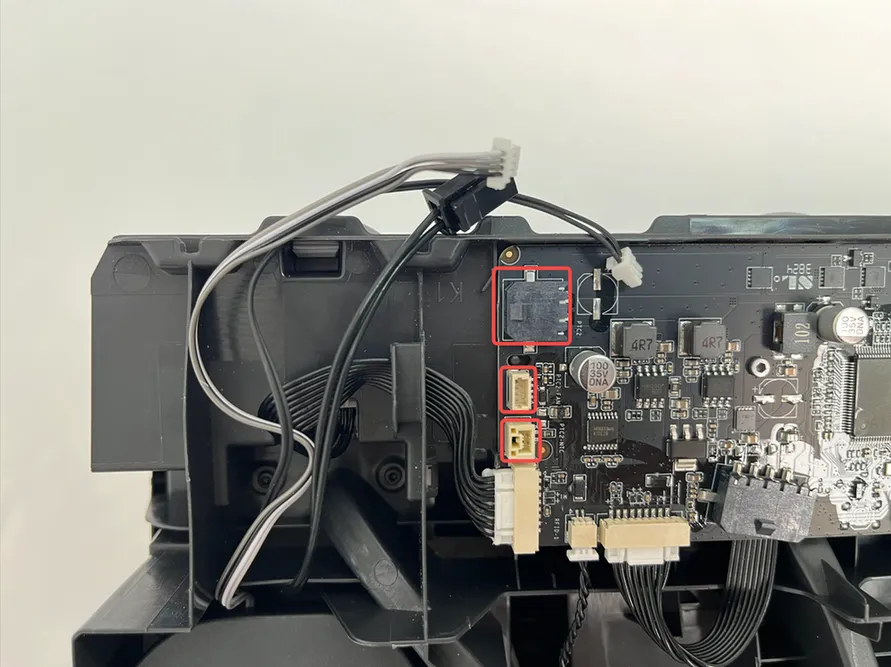

Træk de 3 stik fra varmeenhedens varmelegeme, ventilator og NTC ud af stikket på hovedprintpladen, fjern kablerne fra clipsene, og fjern de 4 skruer.

De 3 stik fra varmeenheden trækkes ud af hovedprintpladen

Kablerne fjernes fra clipsene og de 4 skruer fjernes

Trin 5 - Fjern varmeenheden

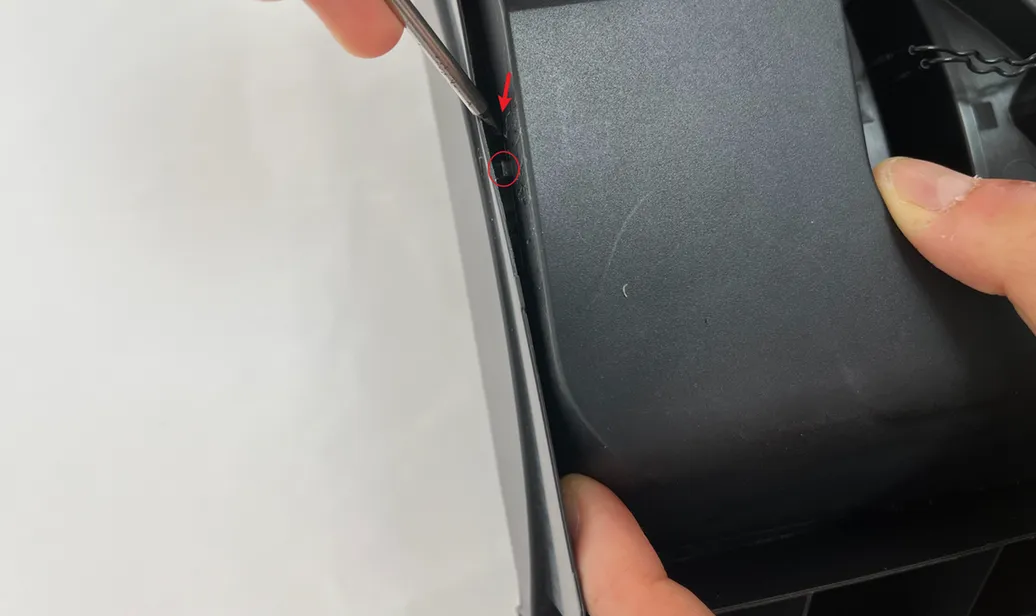

Varmeenheden er fastgjort med 4 skruer og 2 clips. Efter at have fjernet de 4 skruer bruges et værktøj til forsigtigt at vippe plastrammen nær spændet for at frigøre spændet. Det anbefales først at vippe spændet nær RFID-spolen op. Når det er vippet op, holdes varmeenheden med hånden, hvorefter den anden clips vippes op, og til sidst fjernes varmeenheden.

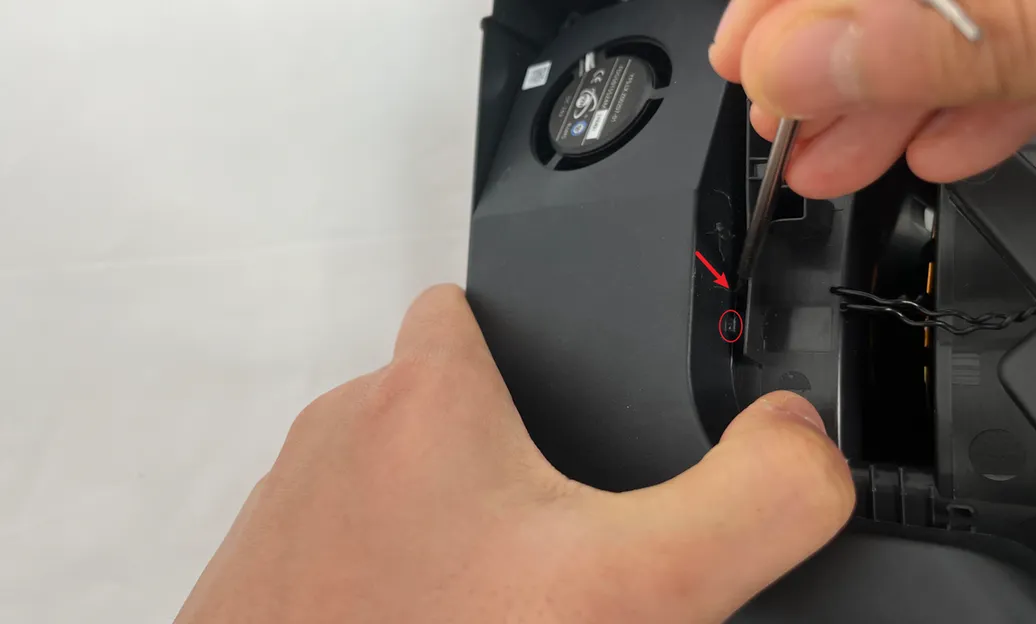

Plastrammen vippes op for at frigøre spændet

Varmeenheden fjernes

Montér varmeenheden

Trin 1 - Montér varmeenheden

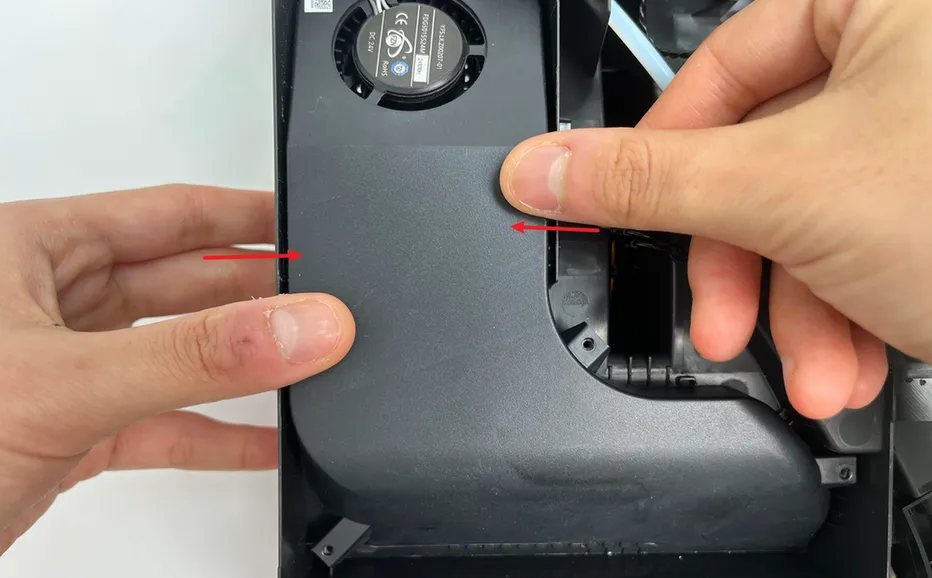

Montér varmeenheden på AMS-hovedrammen, flugt de 4 skruehuller, og tryk let ned, så venstre og højre clips går ind i rammens sidevægge. Når den sidder korrekt, kan du høre et svagt "klik".

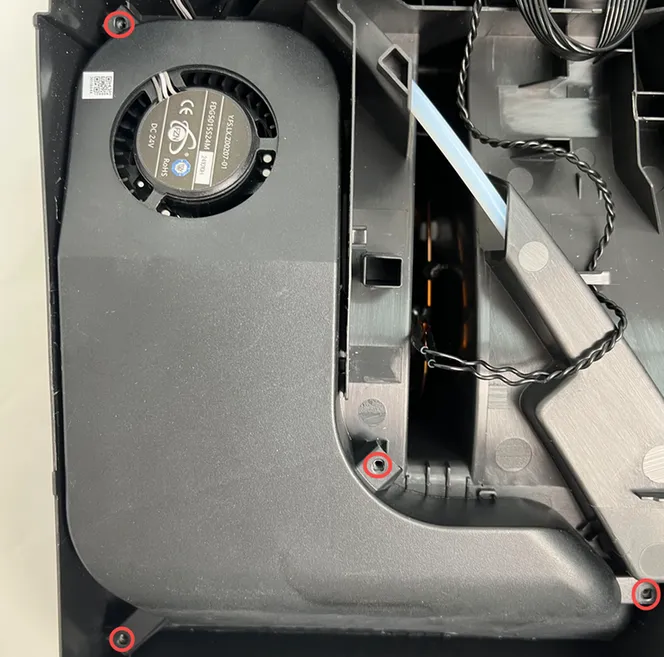

Varmeenheden monteres på hovedrammen

Clipsene trykkes ind i rammens sidevægge

Trin 2 - Tilslut kabler og spænd skruer

Tilslut de 3 stik fra varmeenhedens varmelegeme, ventilator og NTC til stikket på hovedprintpladen, arrangér kablerne, og spænd de 4 skruer.

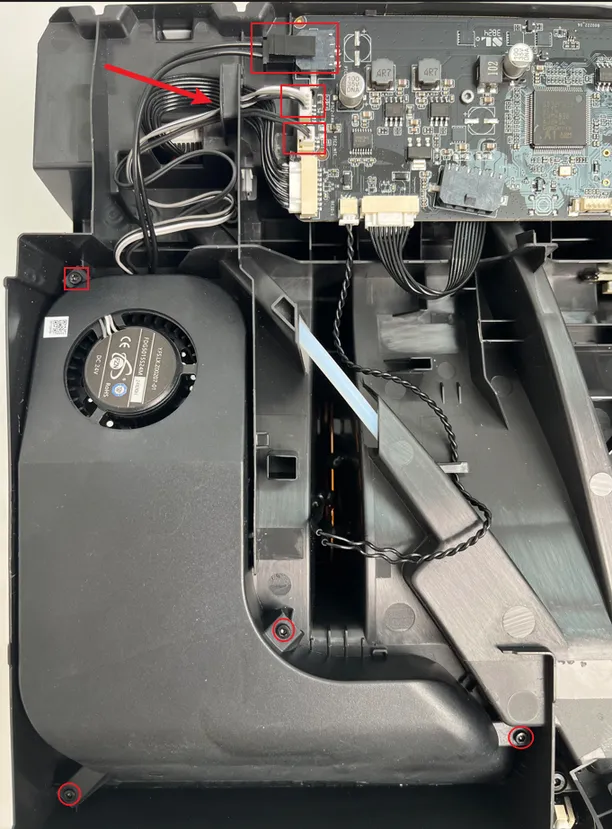

De 3 stik tilsluttes hovedprintpladen og de 4 skruer spændes

Trin 3 - Montér hovedrammeenheden og den drevne støttebøsningsenhed

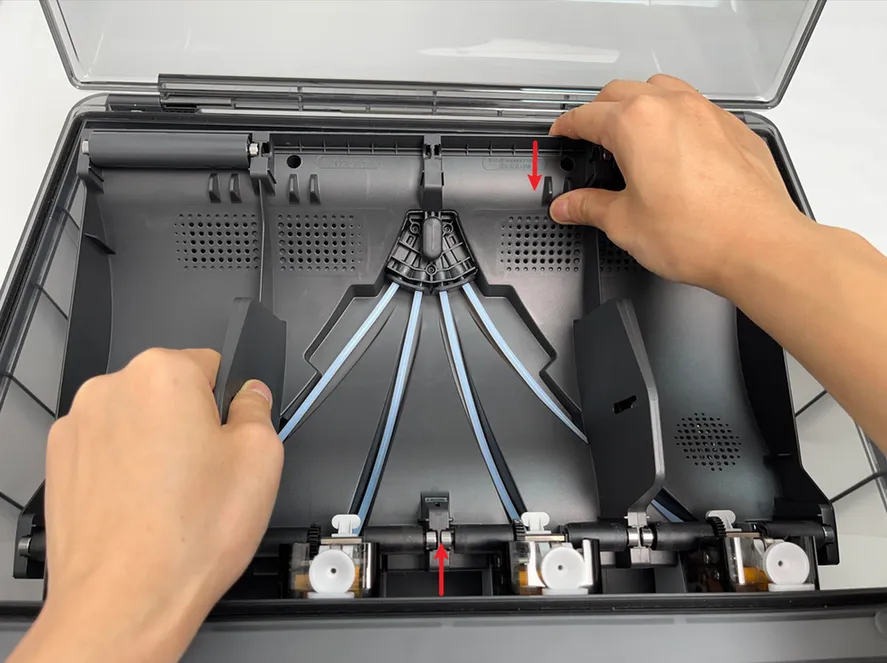

Montér AMS-hovedrammeenheden i AMS'ens bunddæksel, og tilslut signalkablet og strømkablet til AMS-strømprintpladen.

Hovedrammeenheden monteres i bunddækslet

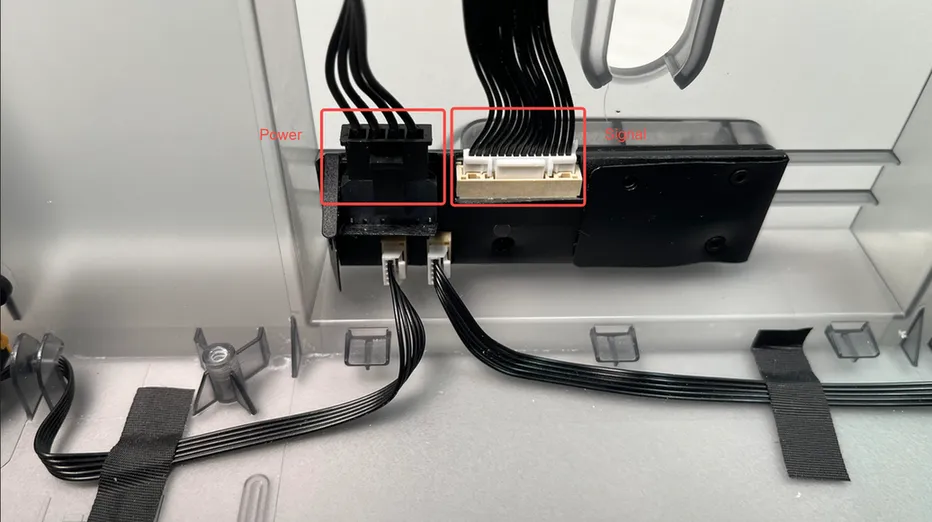

Signal- og strømkabel tilsluttes strømprintpladen

Sørg for, at bundclipsen forrest på hovedrammen flugter med clipsen på bunddækselenheden, og sæt derefter i og montér.

Bundclipsen flugtes med clipsen på bunddækselenheden

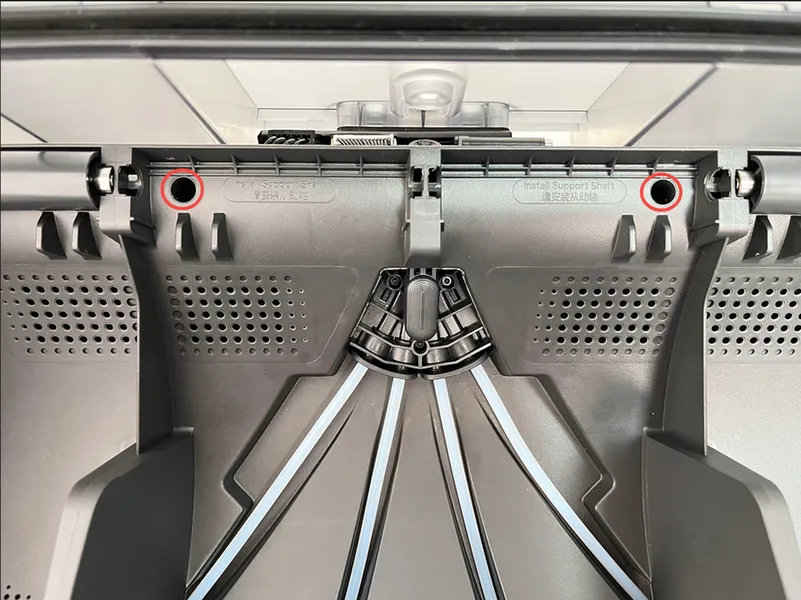

Når AMS-hovedrammen sidder korrekt, spændes de to skruer for at fastgøre den.

De to skruer spændes for at fastgøre hovedrammen

Montér de to midterste drevne støttebøsningsenheder, og sørg for, at lejerne i begge ender af alle støtteaksler er trykket på plads.

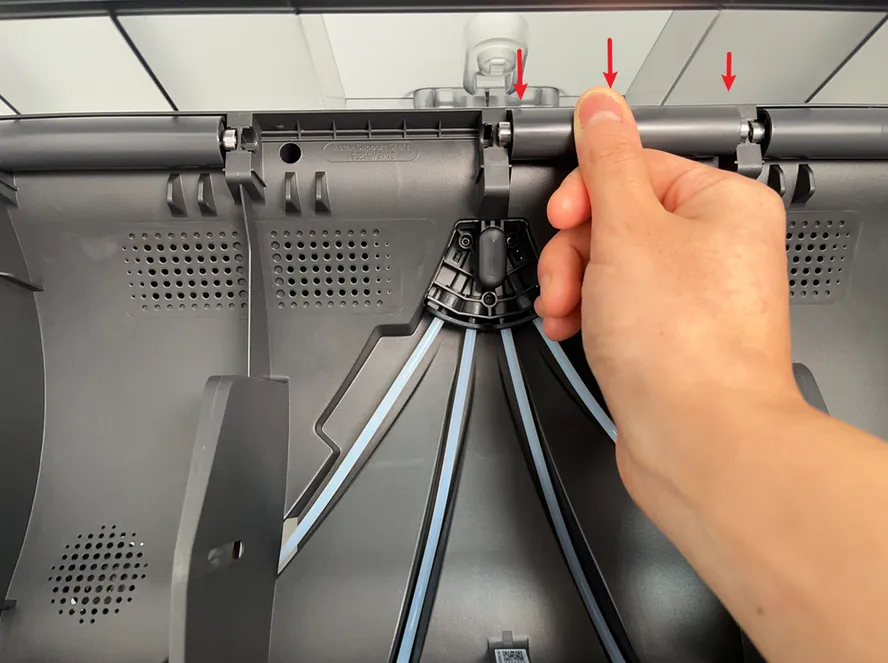

De midterste drevne støttebøsningsenheder monteres

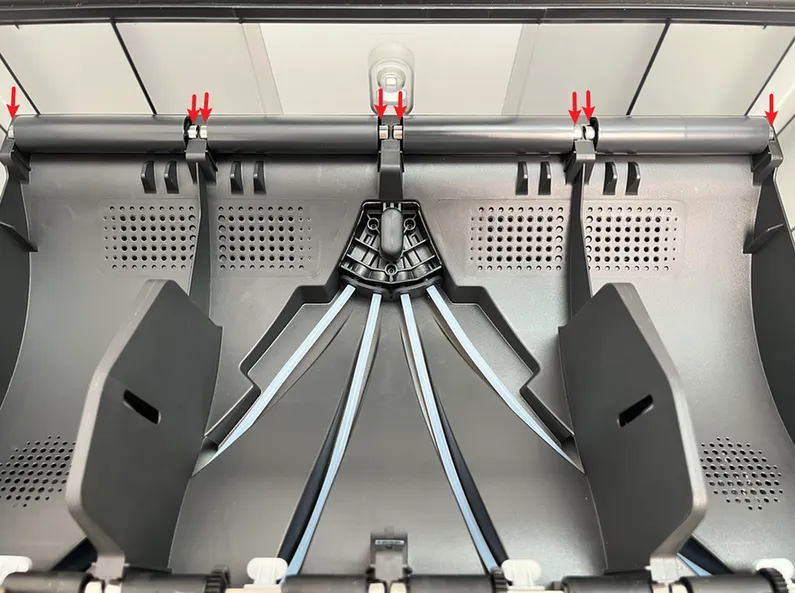

Lejerne i støtteakslerne trykkes på plads

Trin 4 - Montér PTFE-slangens udløserknap

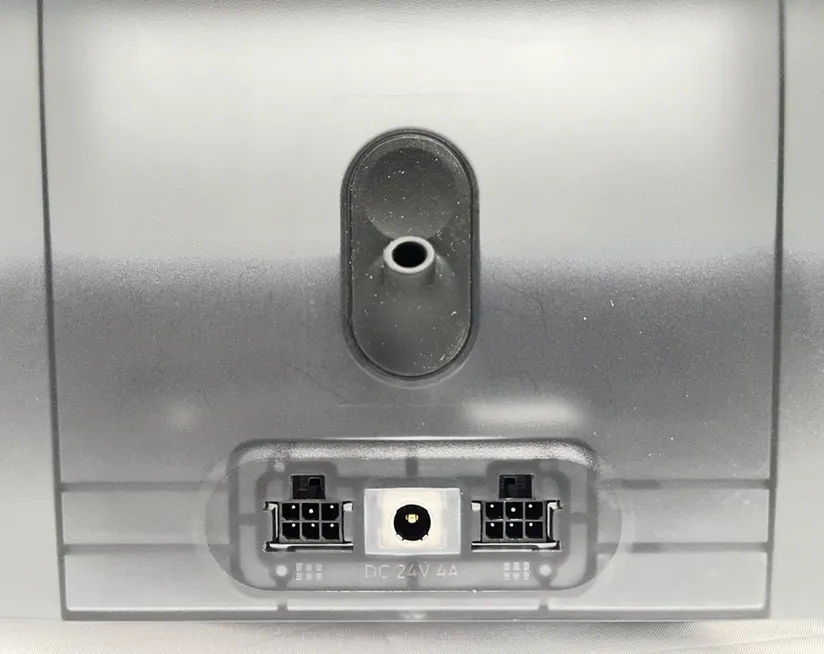

Tryk PTFE-slangens udløserknap tilbage i kabinettet i følgende retning, sæt spændet jævnt i det tilsvarende slot, og hold det sorte silikonekabinet fladt indlejret.

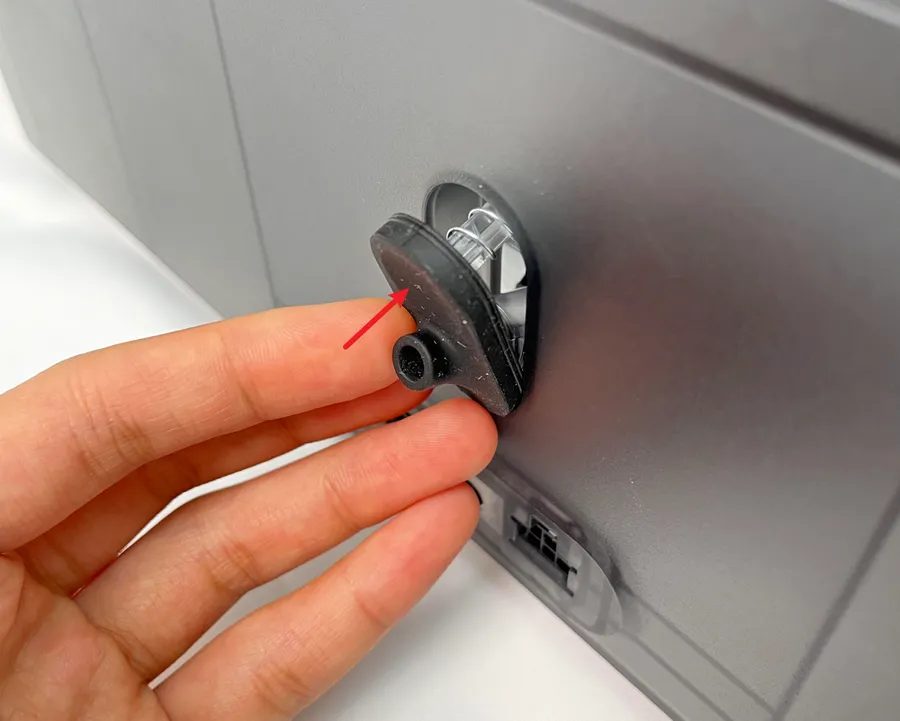

PTFE-slangens udløserknap trykkes tilbage i kabinettet

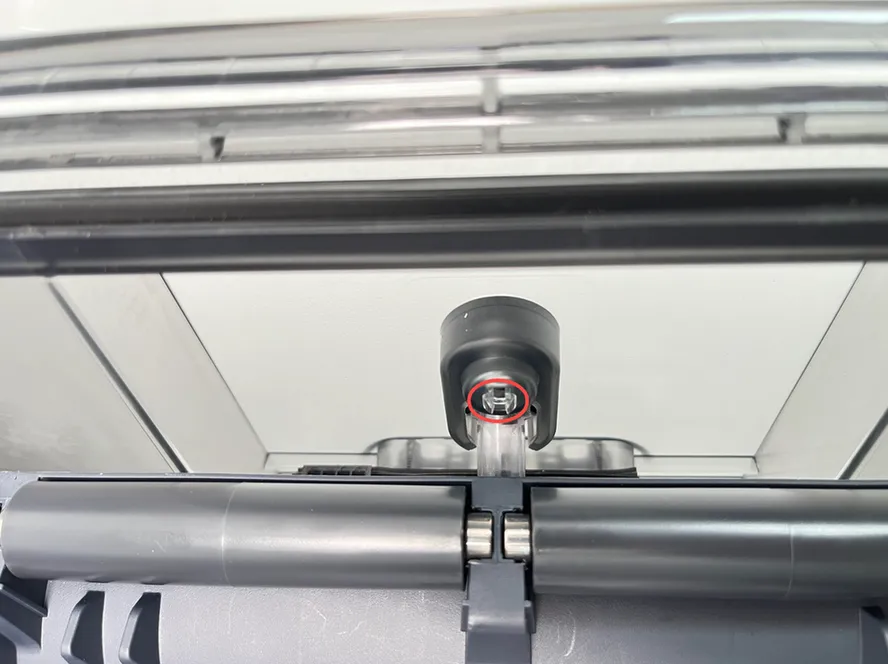

Spændet sættes i det tilsvarende slot

Det sorte silikonekabinet holdes fladt indlejret

Trin 5 - Tilslut PTFE-slangen

Kontrollér, at PTFE-slangens silikonebeslag flugter med filamenthullet på filament-hubenheden, og skub PTFE-slangen ind bag på AMS'en. Efter monteringen trækkes der i PTFE-slangen for at bekræfte, at den sidder fast.

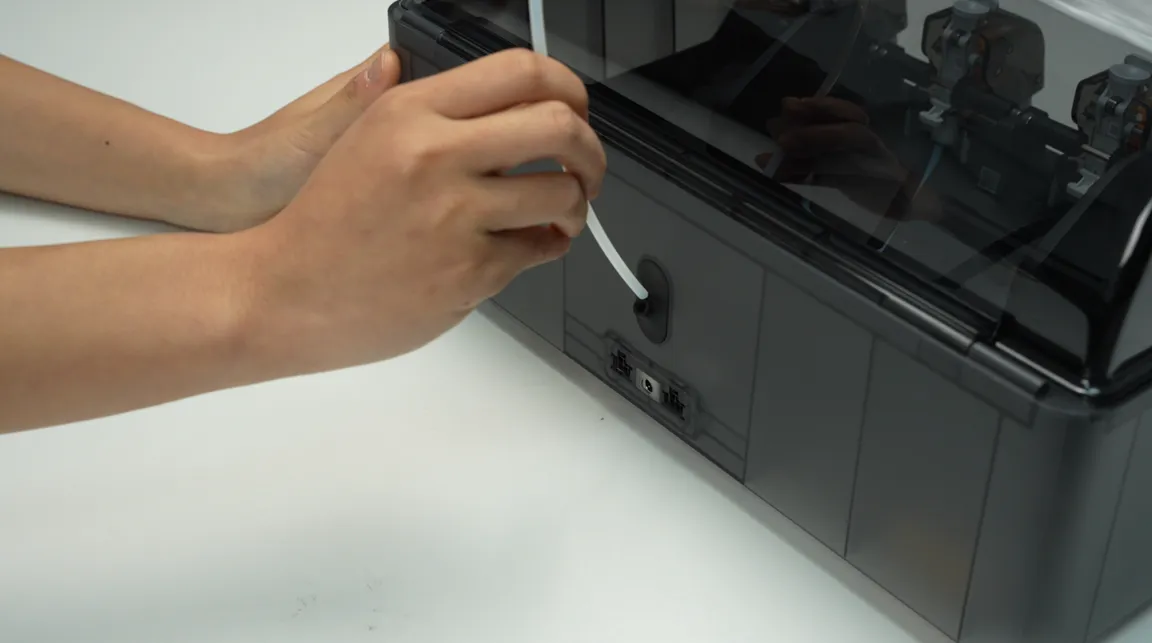

PTFE-slangen skubbes ind bag på AMS'en

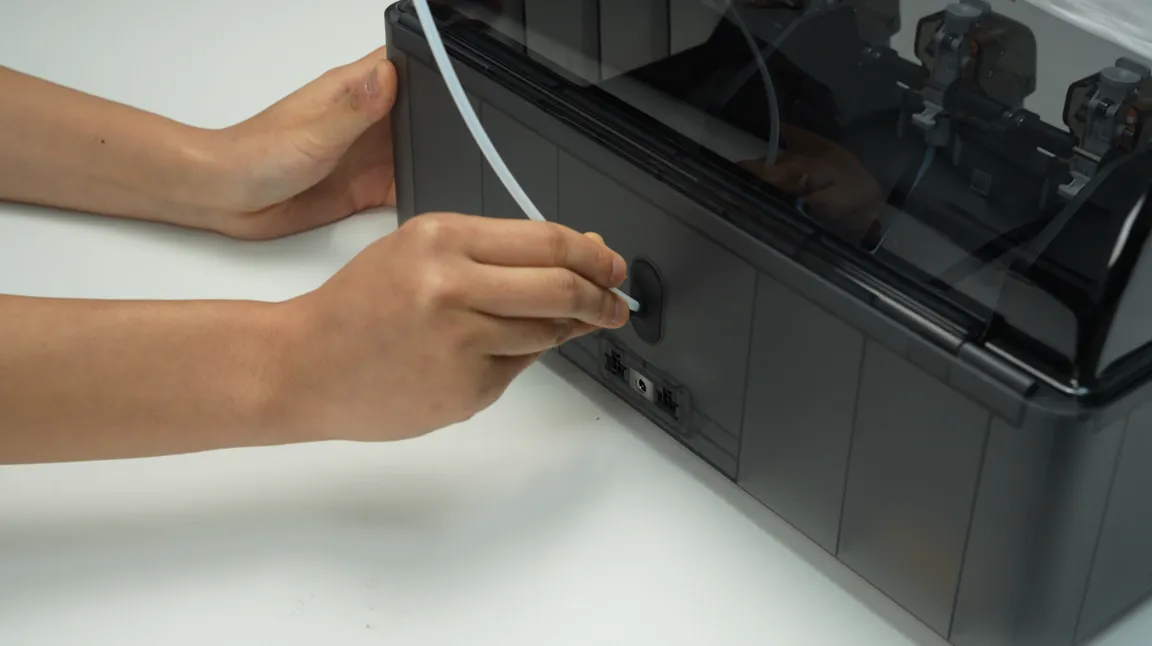

Der trækkes i PTFE-slangen for at kontrollere fastgørelsen

Kalibrering

Tilslut strømkablet, forbind AMS'en med printeren, tænd for strømmen, og begynd at bruge AMS'en til at indføre filament via betjeningen på skærmen. Hvis indføringen kan gennemføres, og der ikke vises fejlmeddelelser under hele indføringsprocessen, er udskiftningen lykkedes.

Ellers kontrollér alle forbindelser og prøv igen. Hvis problemet fortsætter, kontakt da Bambu Labs serviceteam for yderligere hjælp.

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
