HMS_0700-8000-0001-0004 AMS A varmeenhed 1 opvarmer unormalt.

Beskrivelse af problemet

• Varmeenhed: Kaldes også opvarmningsenhed. Refererer til PTC-varmelegemet, der sidder i AMS'ens venstre og højre luftkanaler. Disse varmelegemer bruges til AMS'ens tørrefunktion og har til formål at hæve temperaturen inde i AMS-kammeret og lette tørring af filament.

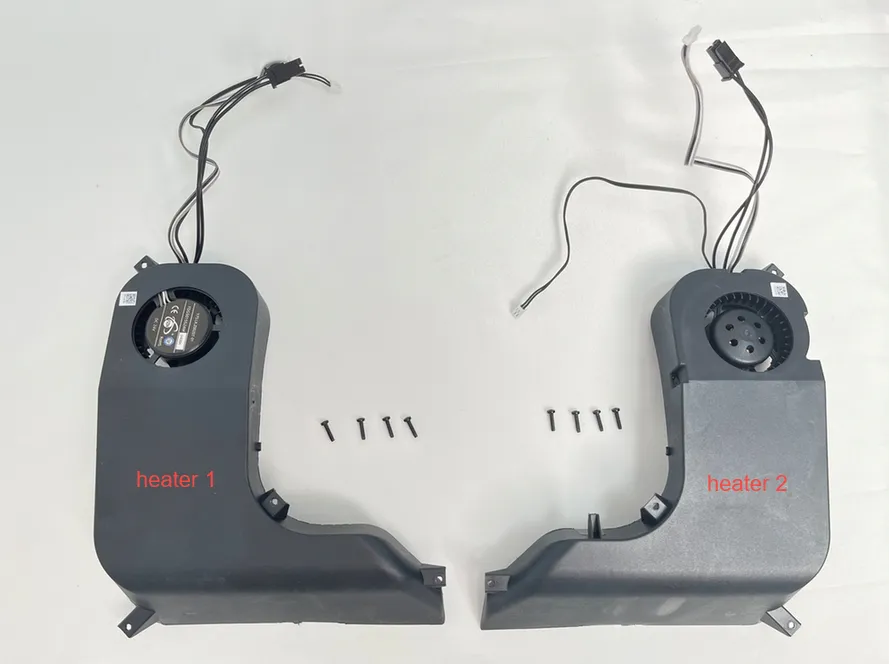

AMS 2 Pro: - Venstre side er varmeenhed 1, som forsyner slot 1-2 og kan identificeres på blæserklistermærket. - Højre side er varmeenhed 2, som forsyner slot 3-4 og kan identificeres på de synlige blæservinger.	AMS HT varmeenhed består af et varmelegeme, en blæser og en NTC-temperatursensor.

• Symptomer:

Symptom 1. Med tørretilstand aktiveret opvarmer AMS-varmeenhederne unormalt og fortsætter med at stige i temperatur. Samtidig går blæseren i stå og kan ikke aflede varmen korrekt. Yderkabinettet kan også vise tegn på opblødning. I dette tilfælde, afbryd straks strømmen til AMS, og lad den køle af med tilstrækkelig ventilation for at forhindre yderligere temperaturstigning.

Symptom 2. Med tørretilstand deaktiveret aktiverer AMS automatisk tørretilstand og rapporterer fejlagtigt en overophedningsfejl, selvom varmeenhederne ikke reelt opvarmer. Dette skyldes en unormal NTC-modstandsværdi i varmeenhederne. For at finde den defekte varmeenhed, ombyt de to varmeenheder, og kontrollér, hvilken der udløser fejlen, og udskift derefter den defekte.

• Konsekvens: Tørreprocessen går i fejlbeskyttelsestilstand. Opvarmning i både venstre og højre luftkanal stoppes, begge blæsere aktiveres til varmeafledning, statuslyset viser et rødt pulserende mønster, og der genereres en HMS-advarsel.

Sikkerhedsadvarsel

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. At udføre opgaver, mens printeren er tændt, kan medføre kortslutning, hvilket kan føre til skade på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du få brug for at afmontere dele, herunder hotenden. Dette blotter ledninger og elektriske komponenter, der kan kortslutte, hvis de får kontakt med hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan medføre skade på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører nogen vedligeholdelse. Dette forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til at følge denne vejledning, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og yde den hjælp, du har brug for.

Fejlfinding

AMS 2 Pro

Trin 1. Stop tørreprocessen, og genstart den derefter.

Sluk enheden, vent, til kammertemperaturen falder til omgivelsestemperatur, tilslut derefter igen, og genstart tørreprocessen.

Prøv igen, og hold øje med, om fejlen forsvinder.

Hvis fejlen fortsætter, fortsæt til trin 2.

Trin 2. Sæt stikkene i igen

Find boardet ved at følge instruktionerne i udskiftning af AMS 2 Pro-boardet.

Sæt derefter følgende stik i boardet igen:

• Port 1 - Varmeenhedens varmelegeme (slot 1 og 2)

• Port 18 - Varmeenhedens varmelegeme (slot 3 og 4)

Trin 3. Ombyt stikkene på venstre og højre varmeenhed

På boardet, frakobl de 3 kabler fra den varmeenhed, der rapporterede fejlen, og tilslut dem til de tilsvarende 3 porte på den anden varmeenhed.

Genstart derefter printeren, og kontrollér, om fejlen flytter sig til den anden varmeenhed.

• Grænseflade 1, 2, 3 - Varmeenhedens varmelegeme, blæser og NTC (slot 1 og 2)
• Grænseflade 16, 17, 18 - Varmeenhedens blæser, NTC og varmelegeme (slot 3 og 4)

Bemærk: Denne krydsvalidering bruges kun til fejlfinding. Venstre og højre varmeenhed kan ikke i sig selv ombyttes på AMS 2 Pro.

• Hvis fejlmeddelelsen angiver, at en anden varmeenhed er defekt, er den oprindeligt rapporterede varmeenhed defekt. Se: Udskift AMS 2 Pro varmeenhed for at udskifte varmeenheden;

• Hvis fejlmeddelelsen er den samme, er boardet defekt. Se: Udskift AMS 2 Pro-boardet for at udskifte boardet.

AMS HT

Trin 1. Stop tørreprocessen, og genstart den derefter.

Hold øje med, om fejlen forsvinder. Hvis fejlen fortsætter, fortsæt til trin 2.

Trin 2. Tilslut stikkene igen

Se: Udskift AMS HT varmeenhed for at finde boardet.

Frakobl derefter varmeenhedens kabler på boardet, og tilslut dem igen.

Når du udfører dette trin, fjern først den isolerende gummimuffe, tryk og hold udløserlåsen inde, træk derefter langsomt kablet ud, og tilslut det igen.

Hvis fejlmeddelelsen forsvinder efter gentilslutning, er problemet løst;

Hvis fejlmeddelelsen fortsætter, udskift AMS HT varmeenheden.

Trin 3. Udskift boardet

Hvis problemet fortsætter efter udskiftning af varmeenheden, kan boardet være defekt. Se Afmontering og montering af AMS HT-boardet for at udskifte boardet.
