Udskift varmeenheden i AMS HT

AMS HT-varmeenheden består af et varmelegeme, en blæser og en NTC-temperaturføler.

Hvornår skal den bruges

• Brug denne guide, når varmelegemet, temperaturføleren eller blæseren ikke fungerer korrekt.

• Udskiftning anbefales af Bambu Lab teknisk support.

Nødvendige værktøjer og materialer

• H1.5 skruetrækker

• H2.0 skruetrækker

Sikkerhedsadvarsel og maskinens tilstand før du går i gang

ADVARSEL!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder printhovedets ledninger, for hvis printeren er tændt under sådant arbejde, kan det give kortslutning og føre til yderligere skade på elektronikken samt sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan du få brug for at afmontere nogle dele, herunder hotend. Det kan blotlægge ledninger og elektriske komponenter, som kan kortslutte, hvis de berører hinanden eller andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere skader.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger og skader på printerens elektronik. På den måde undgår du mulige skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres trygt og effektivt.

Hvis du er i tvivl eller har spørgsmål til denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern den gamle varmeenhed

Trin 1: Fjern PTFE-slangen bag på AMS HT

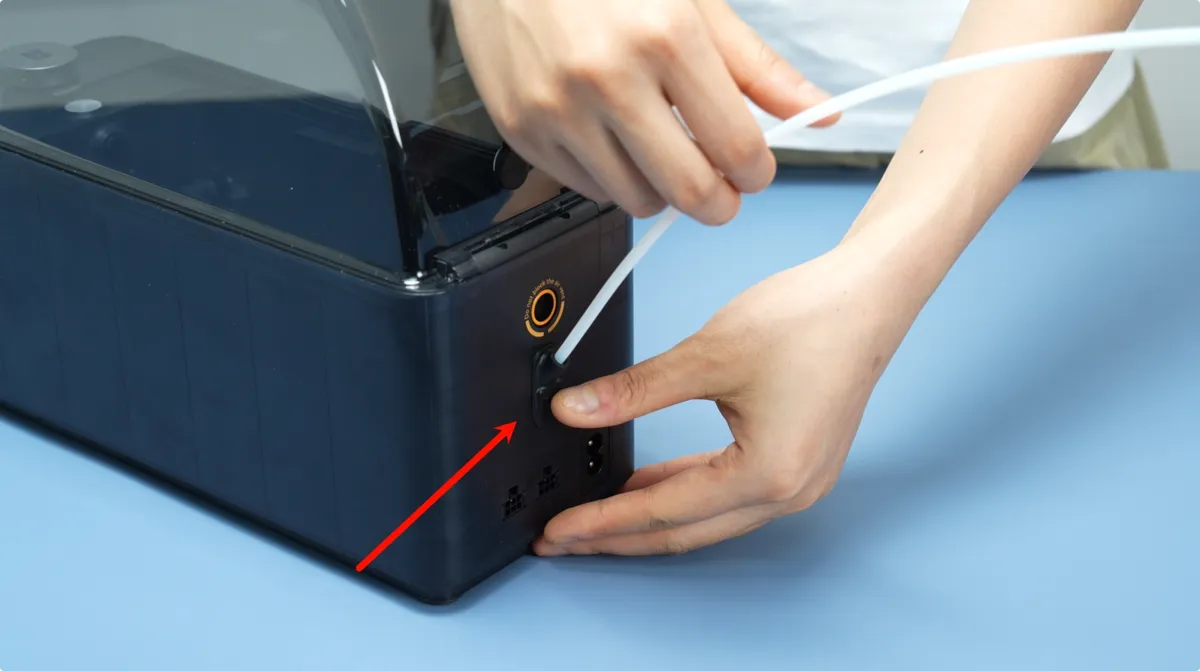

Tryk på PTFE-slangens udløserknap bag på AMS HT for at frigøre samlingen, og træk derefter PTFE-slangen ud.

Trin 2: Fjern mellemrammen på AMS HT

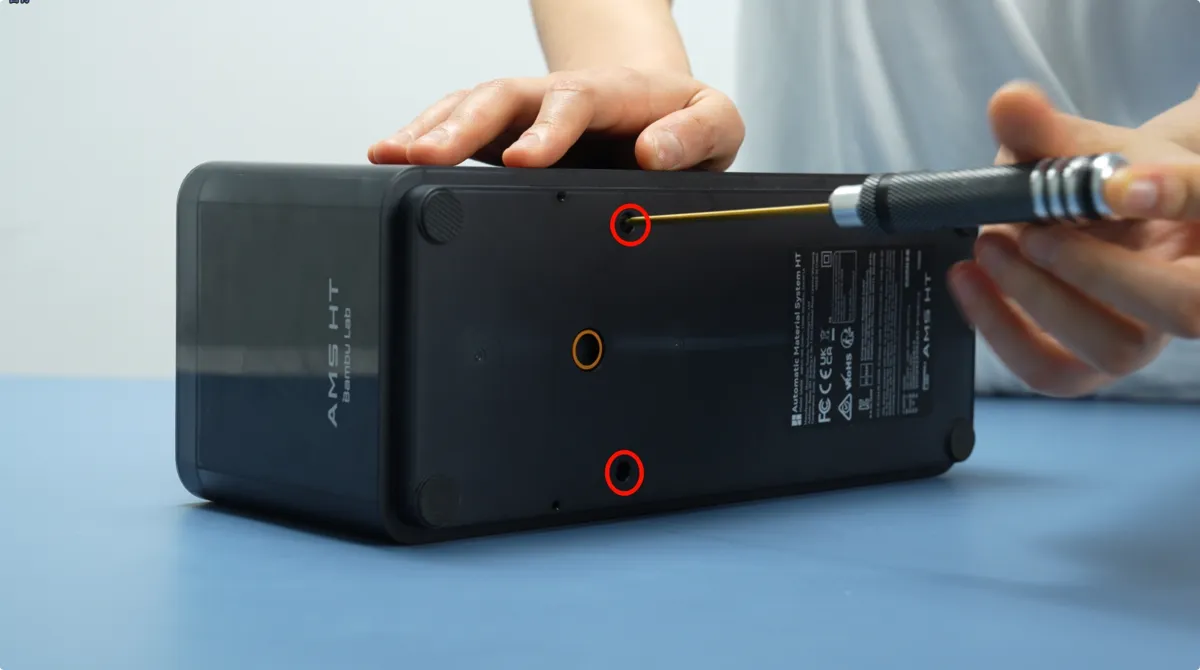

Fjern først de to bundskruer (BT3*8).

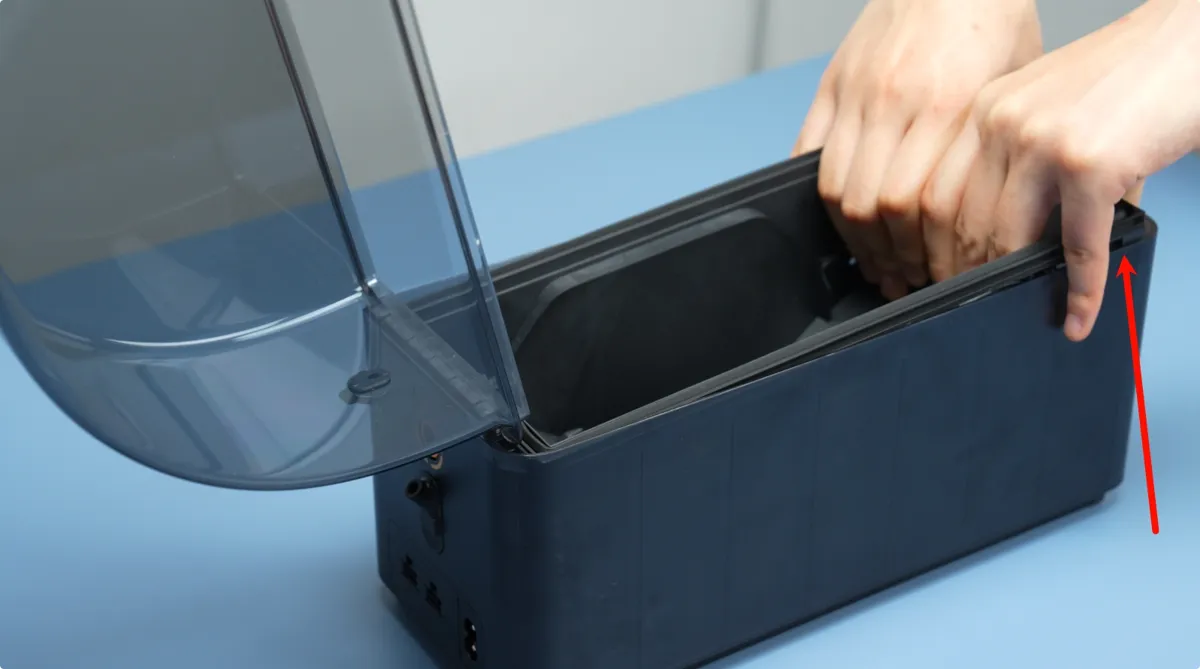

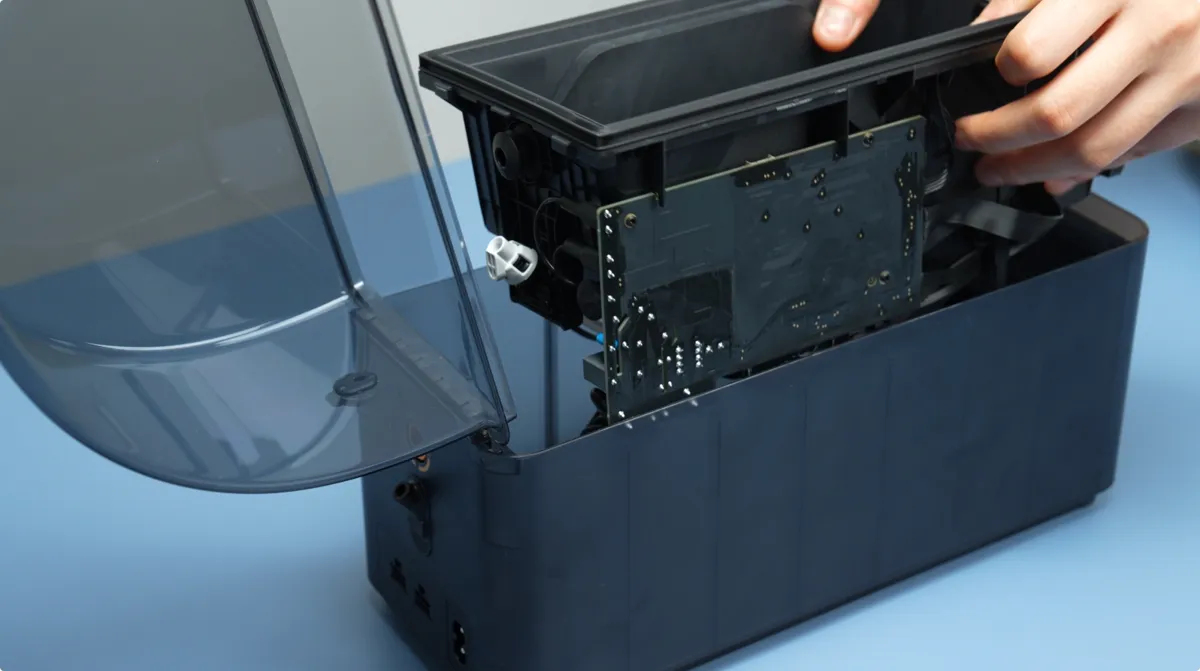

Når skruerne er fjernet, løftes mellemrammen forsigtigt op.

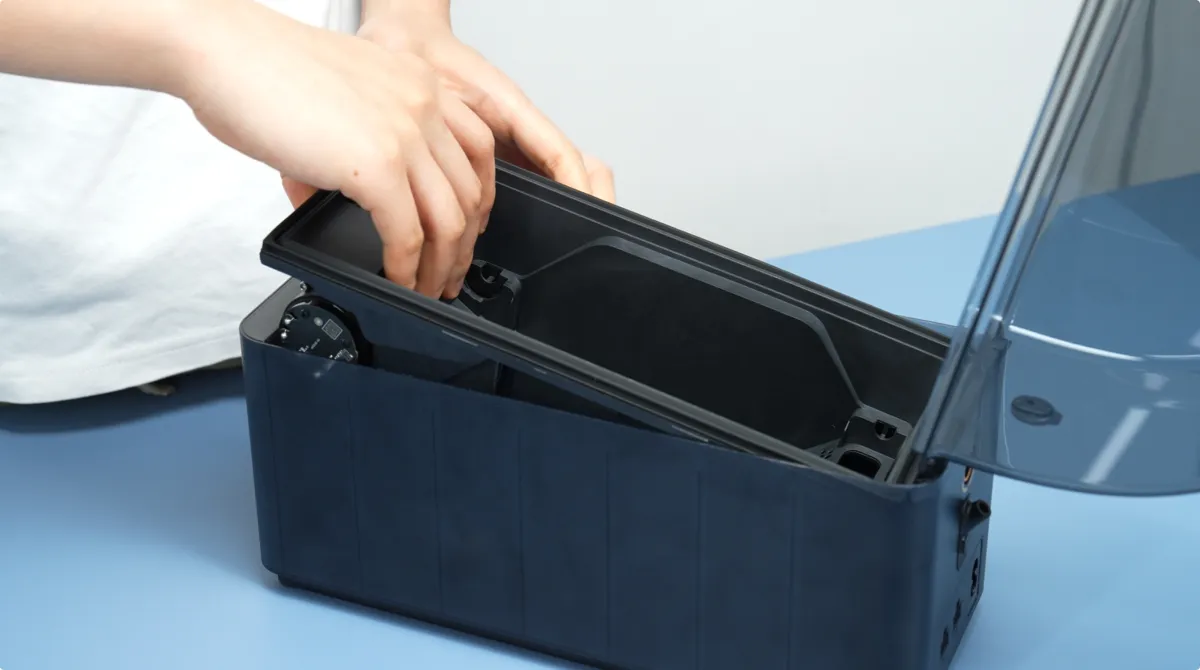

Når der er en åbning, løftes mellemrammen videre op. Træk ikke hårdt, da kablerne stadig er tilsluttet.

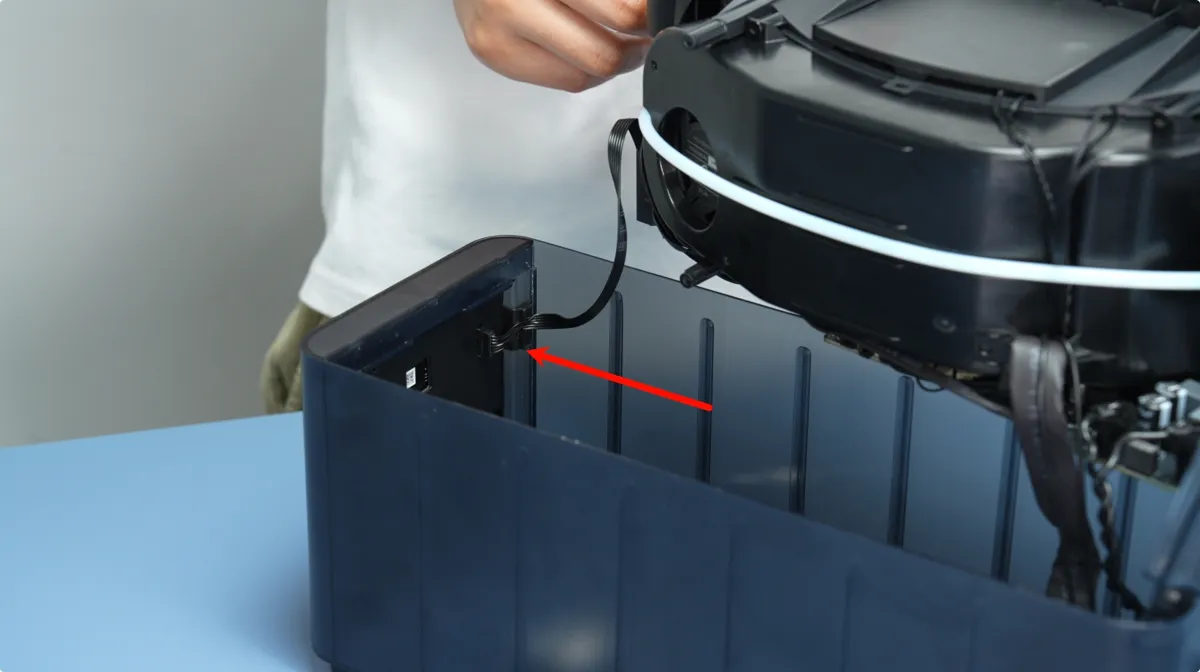

Frigør låsen, og frakobl kablet til frontskærmen.

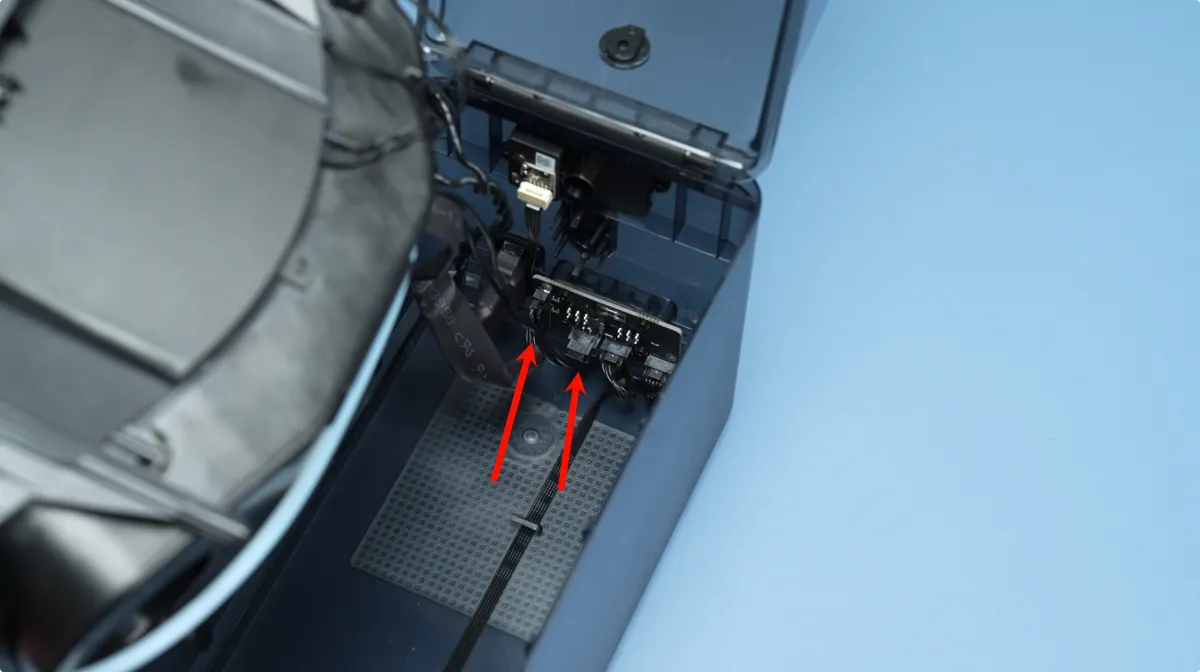

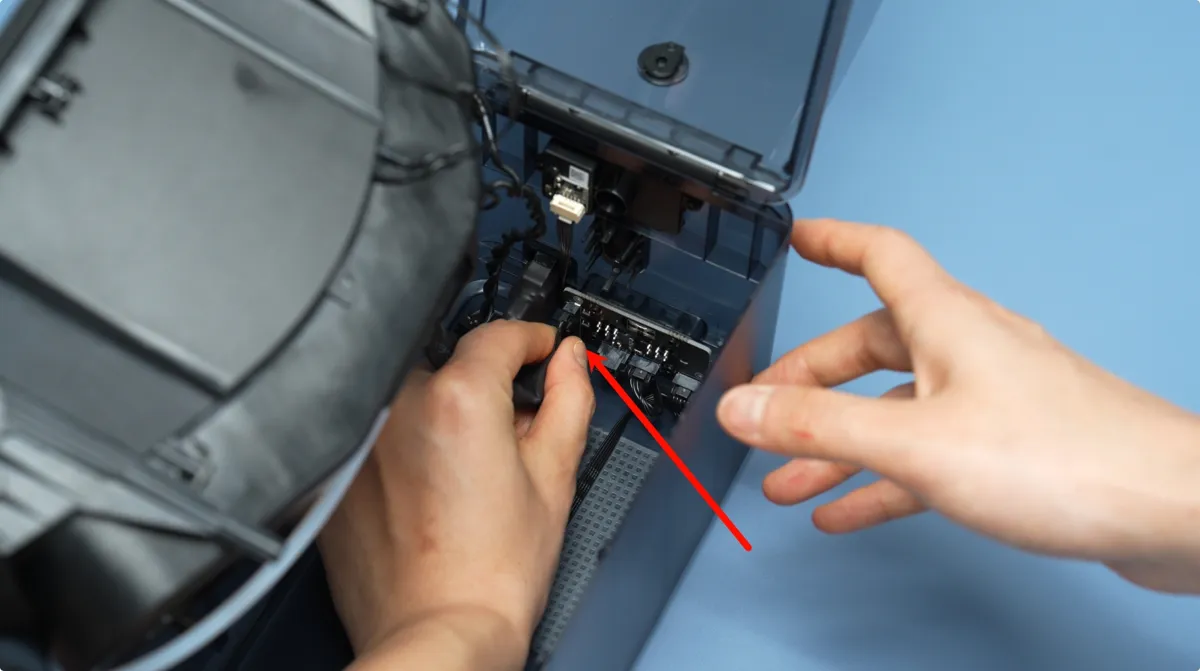

Træk derefter signal- og strømkablet ud af AMS HT-strømkortet.

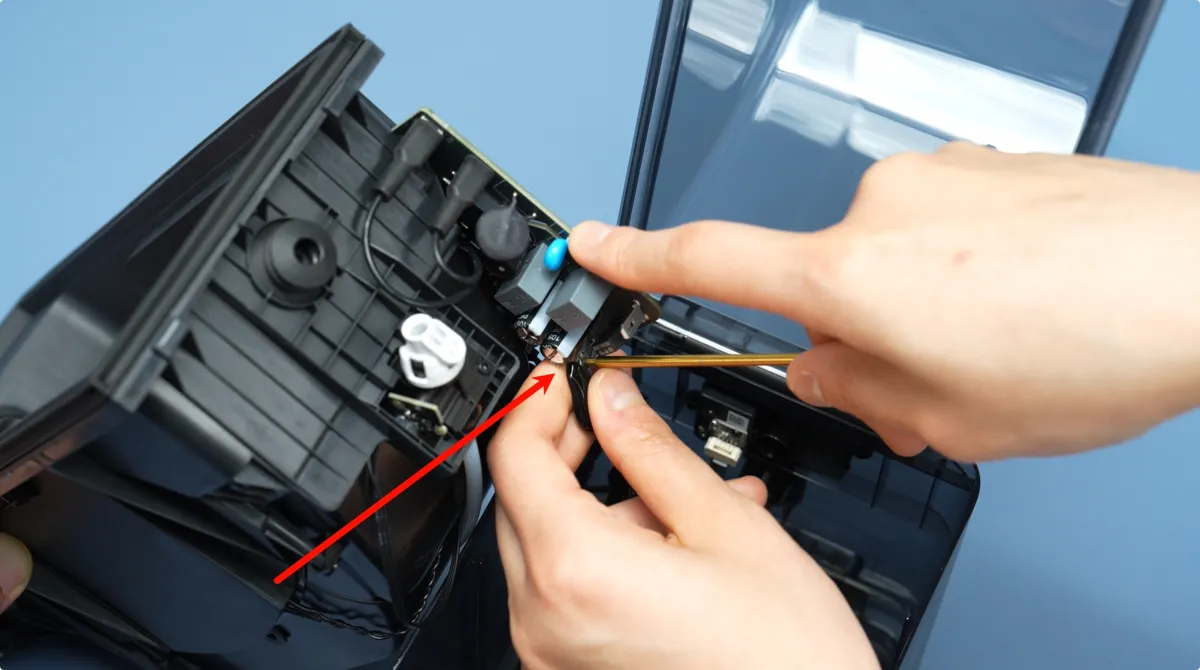

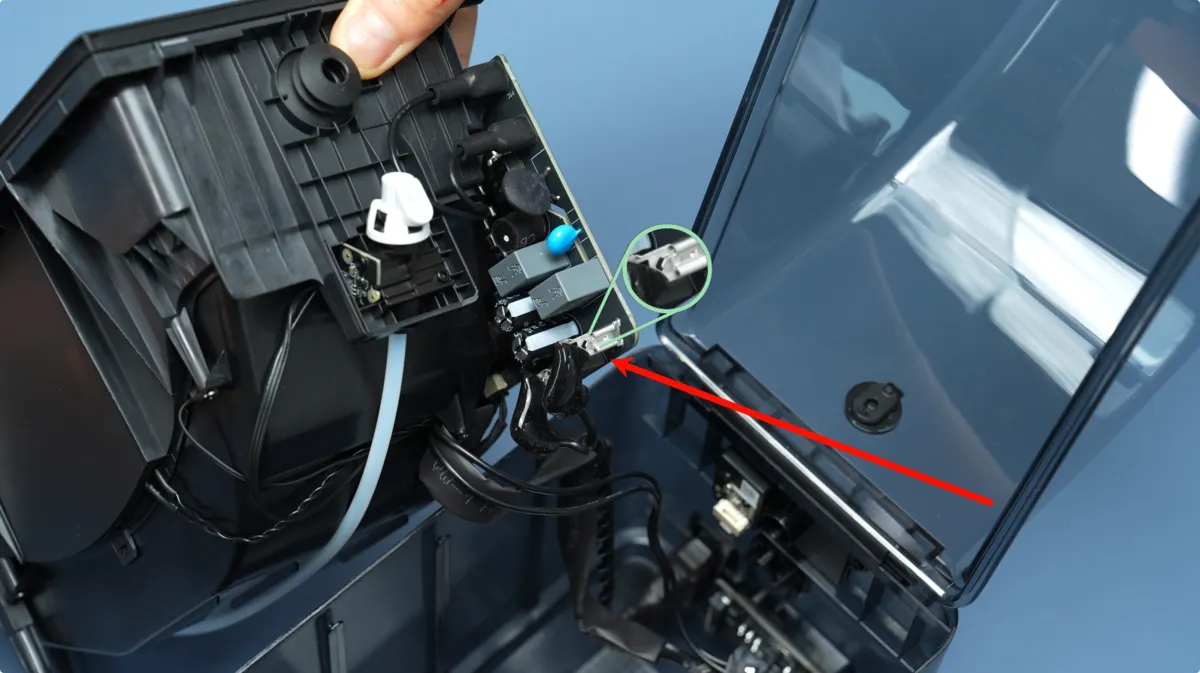

Fjern kablet, der forbinder strømstikket med hovedkortet. Fjern isoleringsdækslet, tryk på låsen, og træk stikket ud.

Trin 3: Frakobl varmeenhedens kabler

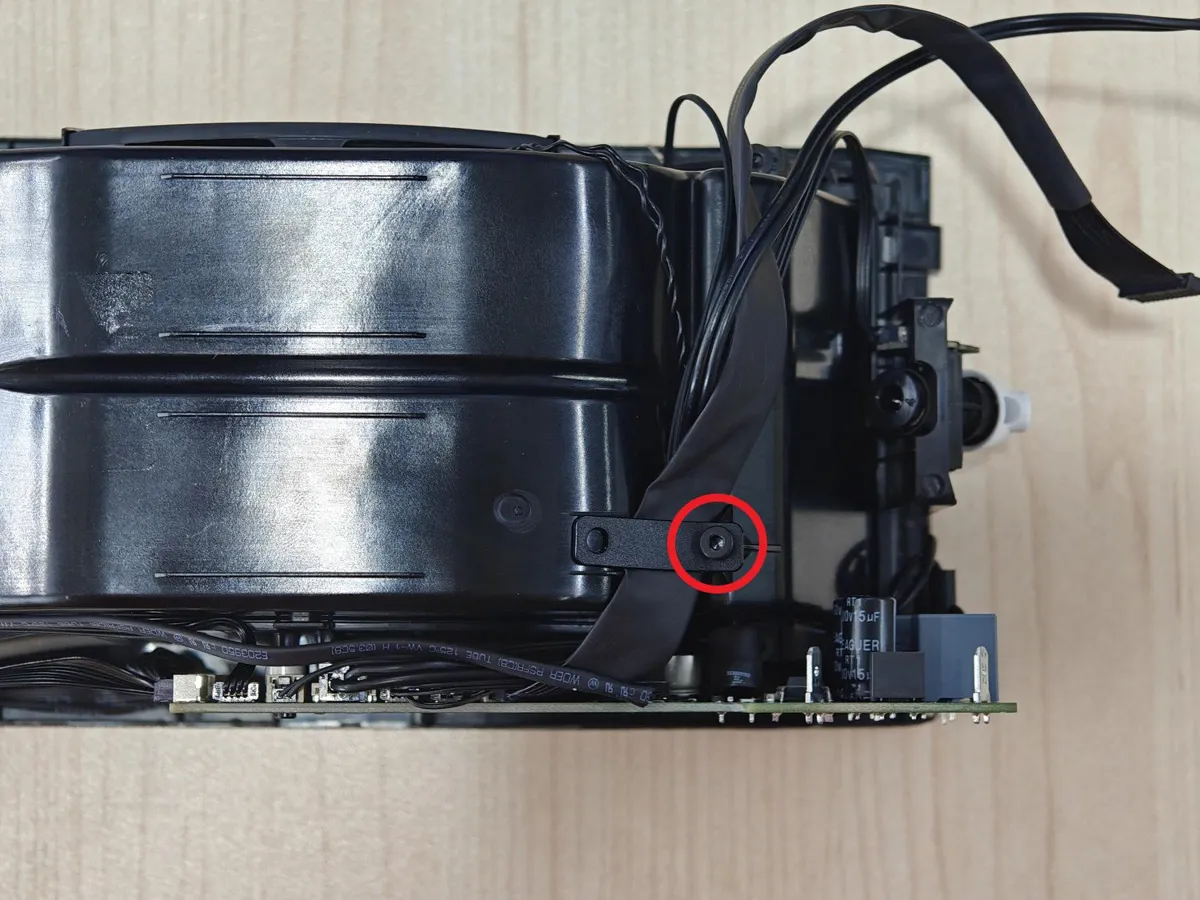

Fjern BT3x5-skruen fra kabelklemmen for at løsne og frigøre kablerne fra tørremodulet.

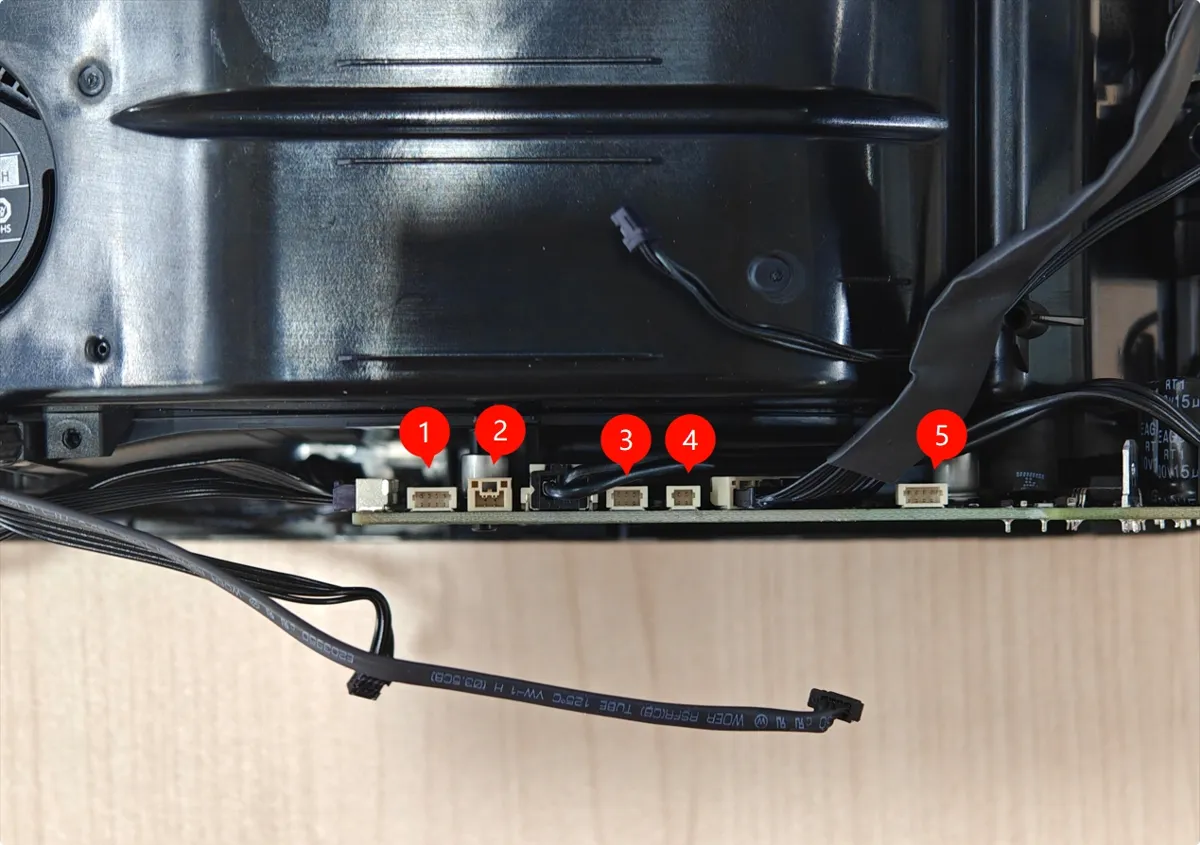

Fjern derefter følgende kabler fra hovedkortet:

1. Temperatur- og fugtføler
2. Termistorføler
3. Feederens Hall-sensorenhed
4. RFID-spole
5. Varmeenhedens blæser

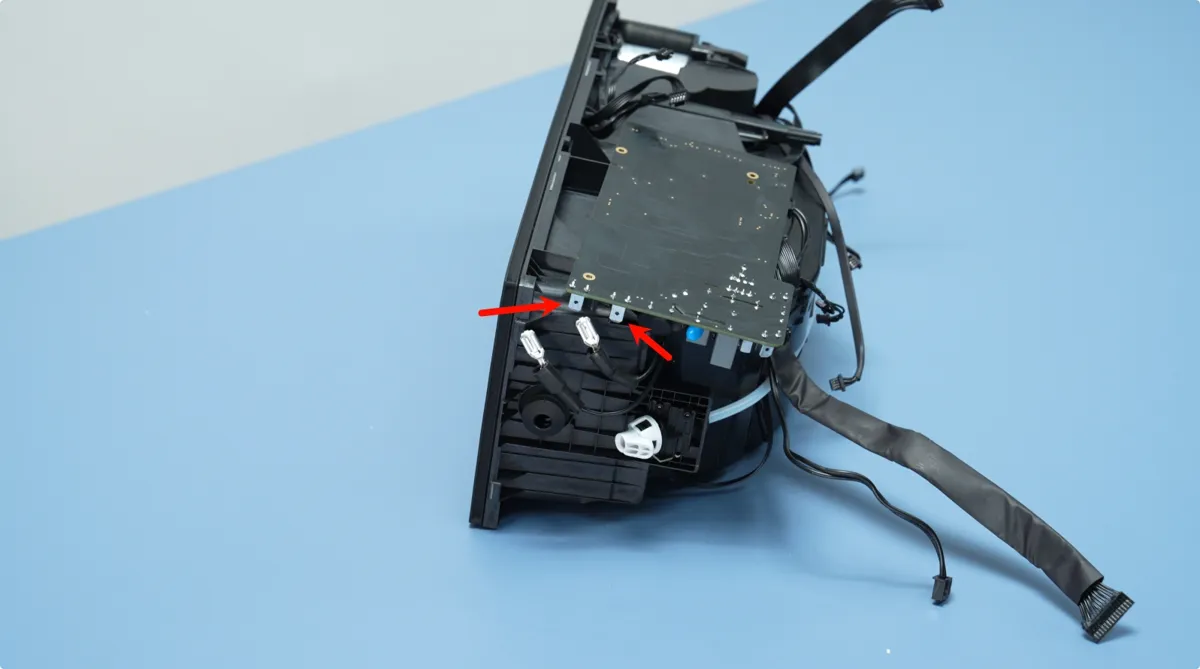

Frakobl derefter varmeenhedens kabel på siden af hovedkortet. Fjern først isoleringsdækslet, tryk på låsen, og træk derefter forsigtigt kablet ud.

Trin 4: Fjern varmeenheden

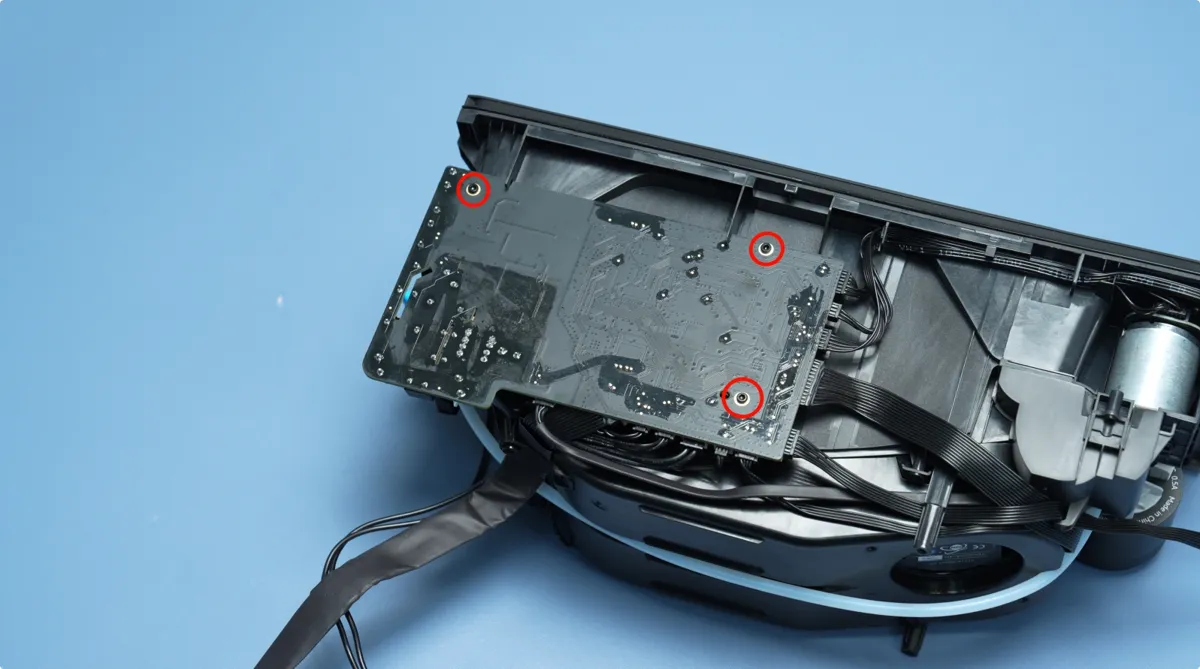

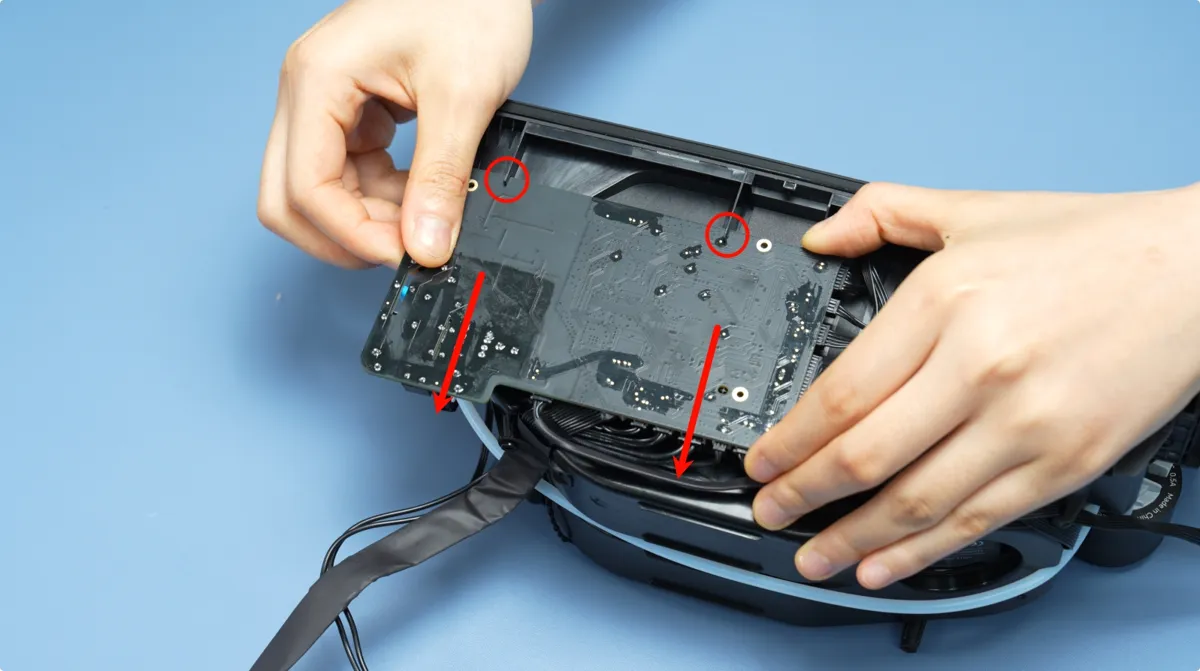

For at fjerne varmeenheden skal du flytte hovedkortet en smule. Løsn de tre hovedkortskruer (BT2x5), og skub derefter hovedkortet ud af rillen.

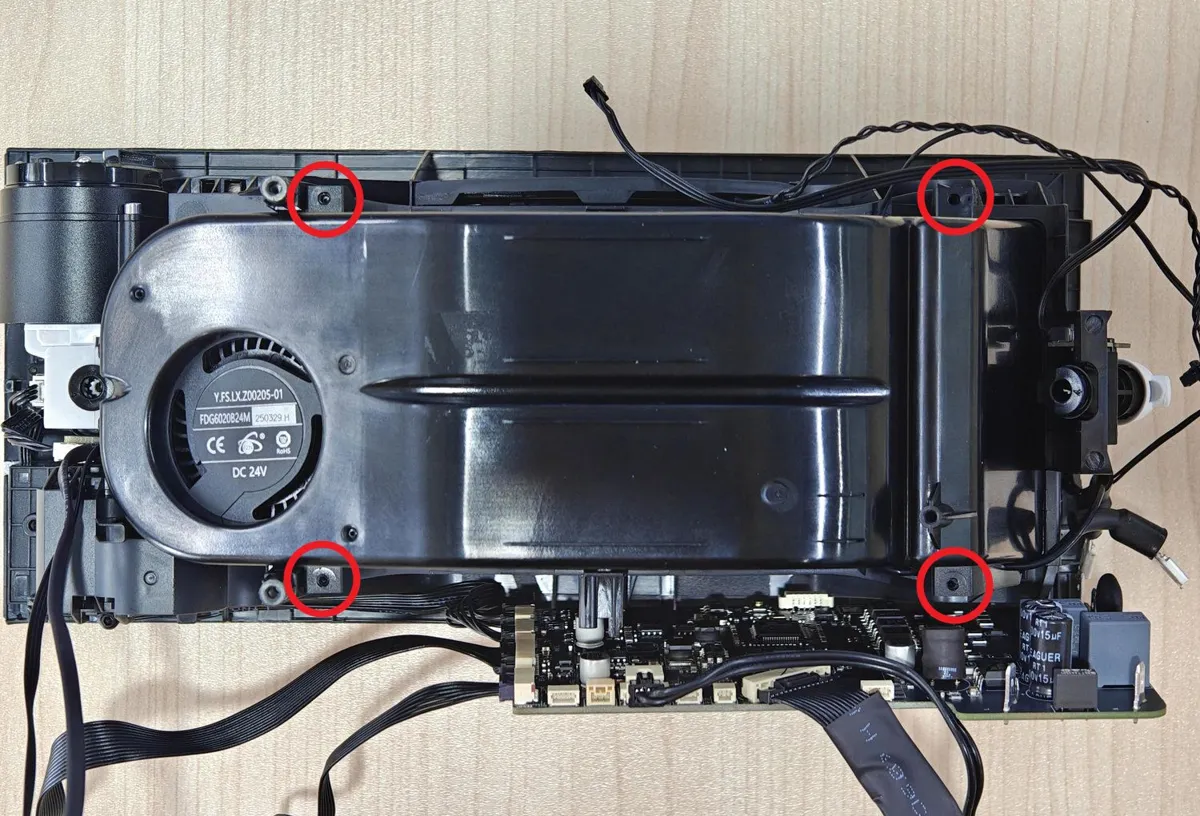

Fjern de fire skruer, der fastgør AMS HT-varmeenheden, som vist på billedet nedenfor.

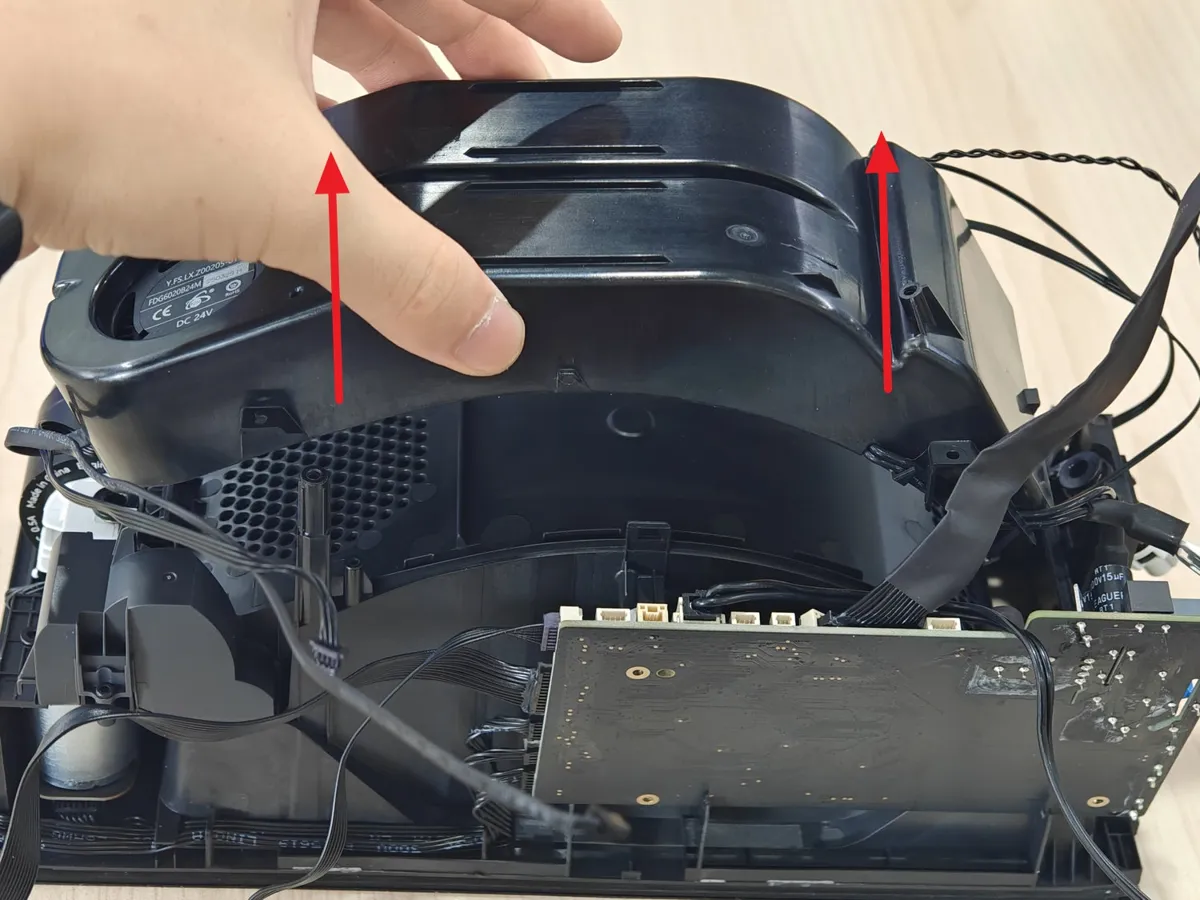

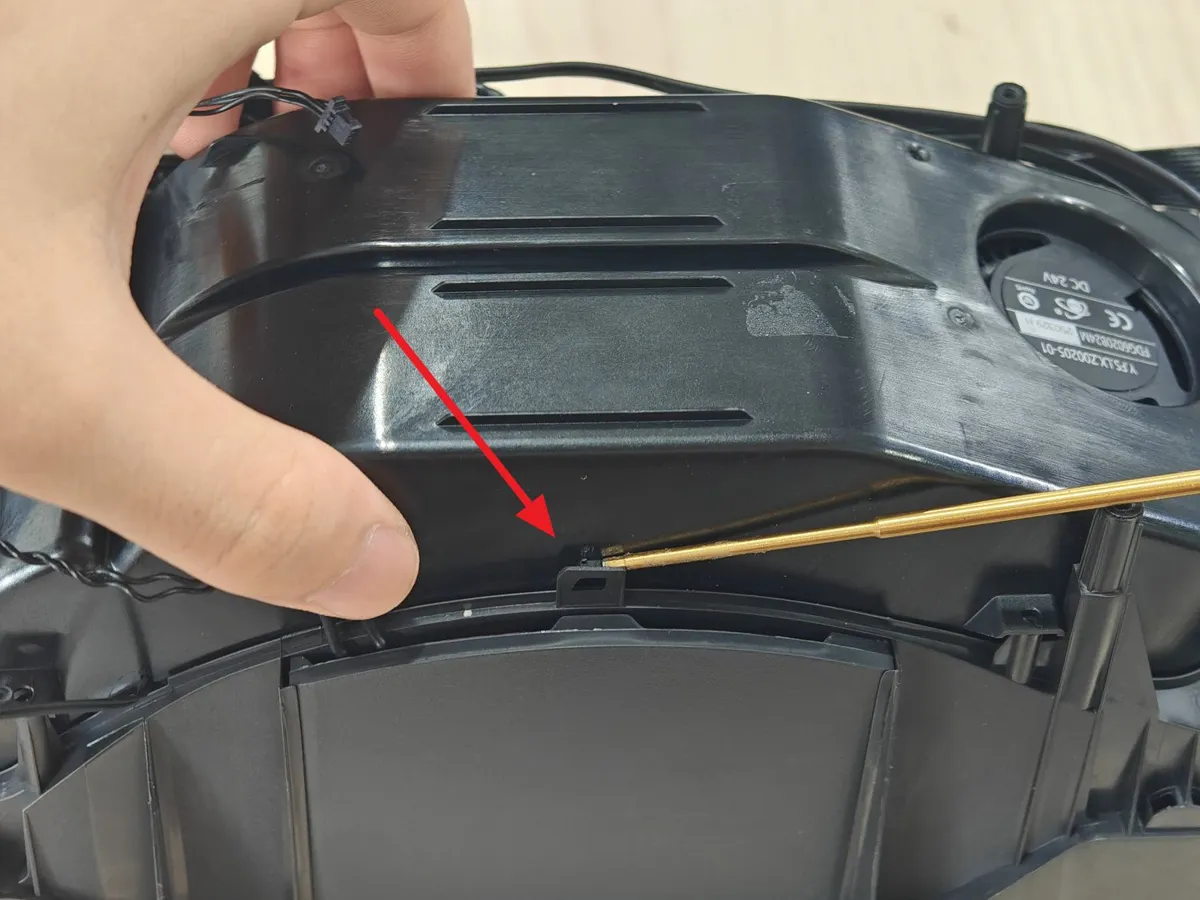

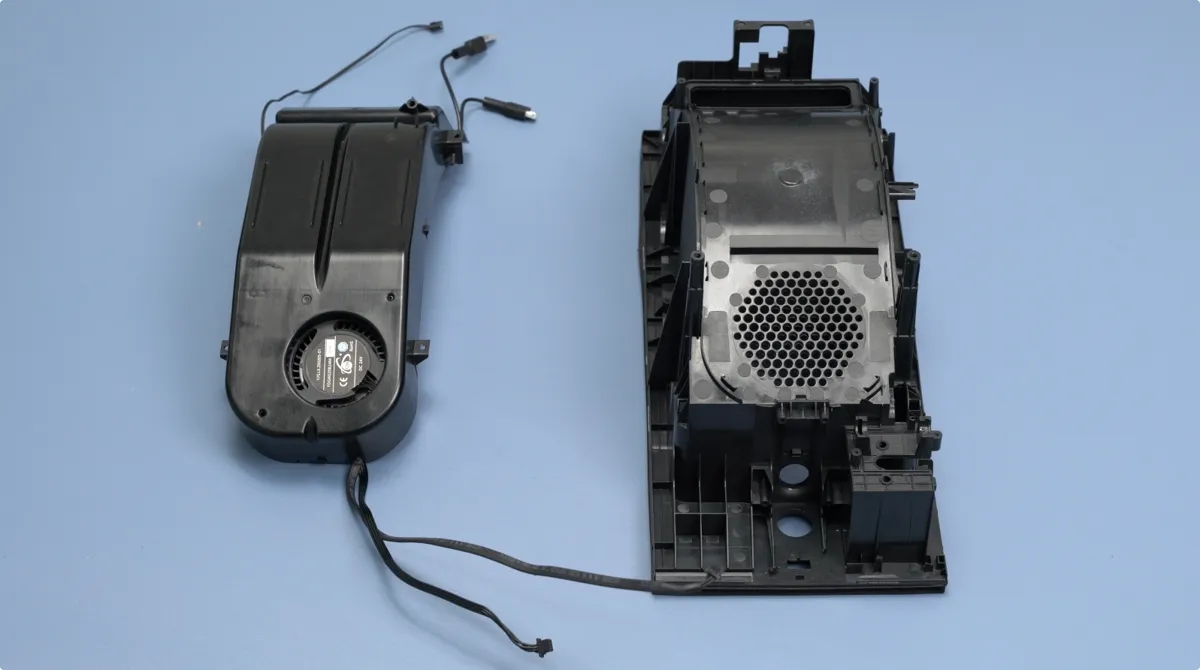

Brug en H1.5-skruetrækker til at frigøre venstre og højre fastgørelsesclips, og tag derefter tørremodulet ud.

Monter den nye AMS HT-varmeenhed

Trin 1: Placer varmeenheden korrekt

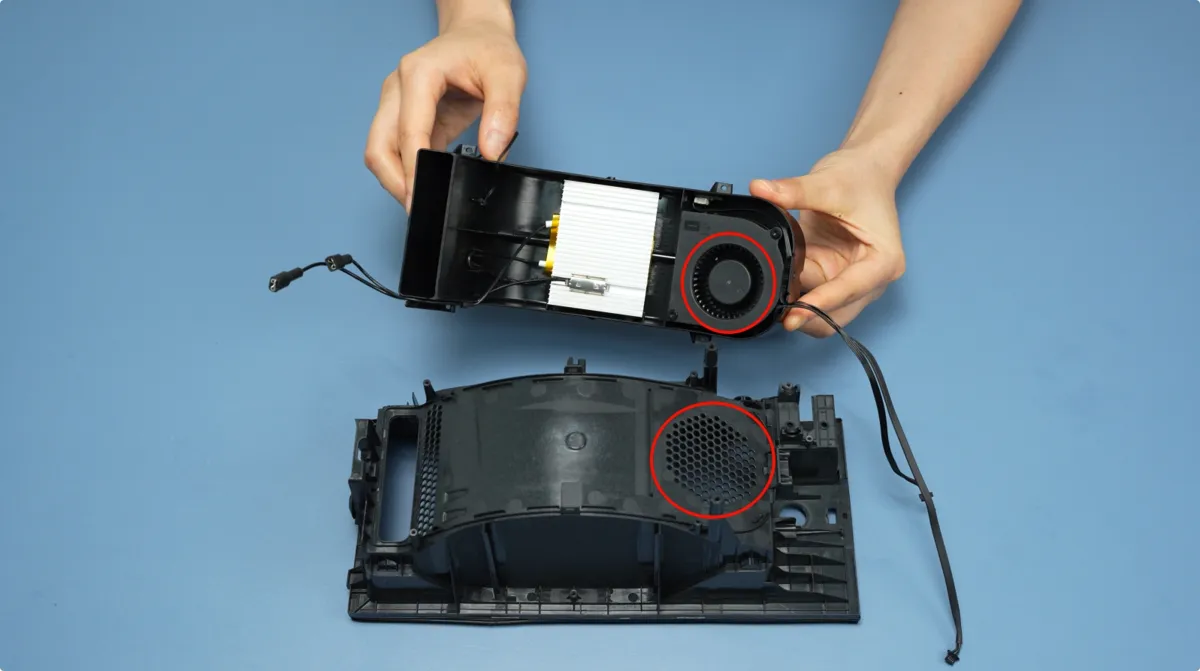

Når du begynder monteringen, skal du rette blæsersiden af den nye AMS HT-varmeenhed ind efter ventilationshullerne på mellemrammen, som vist nedenfor.

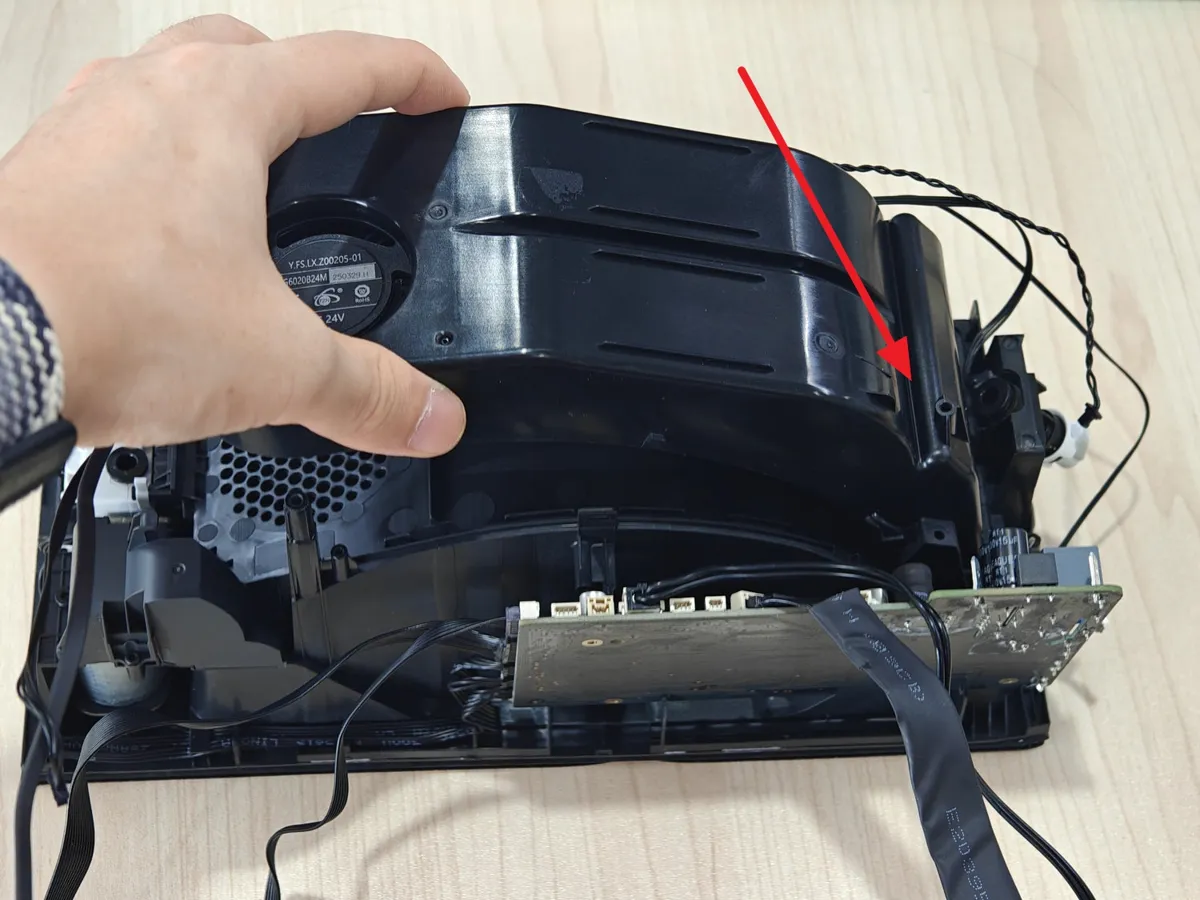

Før varmeenheden skråt ind fra AMS HT-filamentudgangen.

Sæt de fire varmeenhedsskruer (BT2x6) i, og spænd dem.

Trin 2: Tilslut varmeenhedens kabler

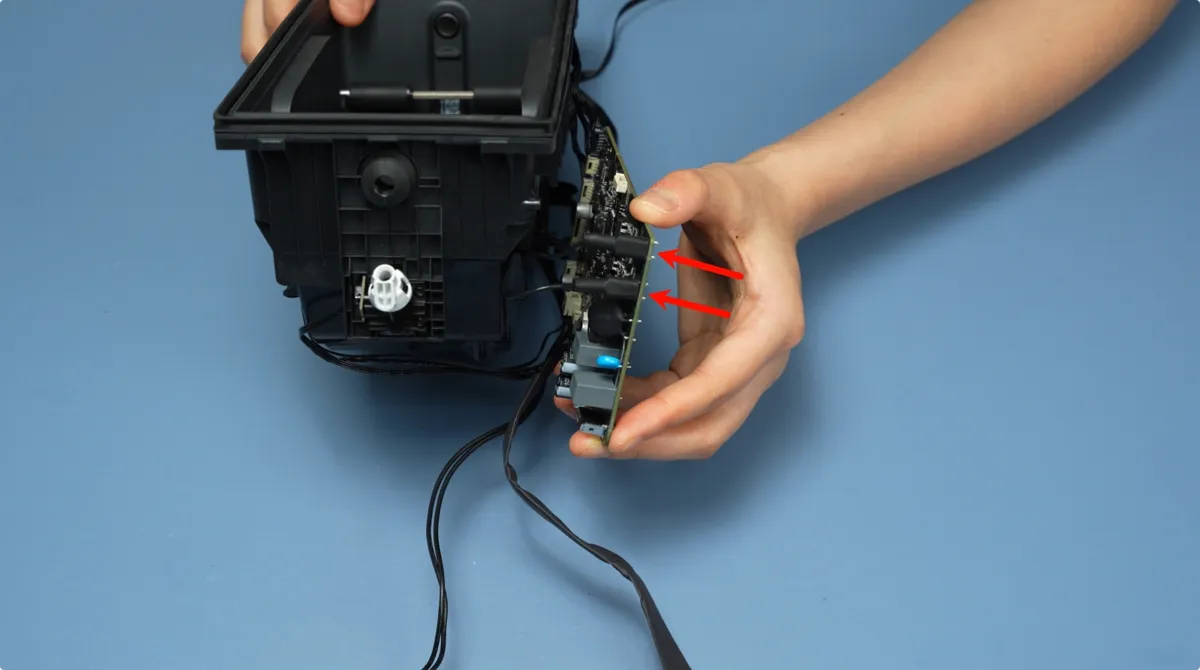

Tilslut først varmeenhedens kabel på hovedkortets side. Sæt isoleringsgummiet i, når kablet er tilsluttet.

Bemærk: Polariteten er ligegyldig her.

Tilslut derefter de fem kabler øverst på hovedkortet. Det er:

Temperatur- og fugtføler

Termistorføler

Feederens Hall-sensorenhed

RFID-spole

Varmeenhedens blæser

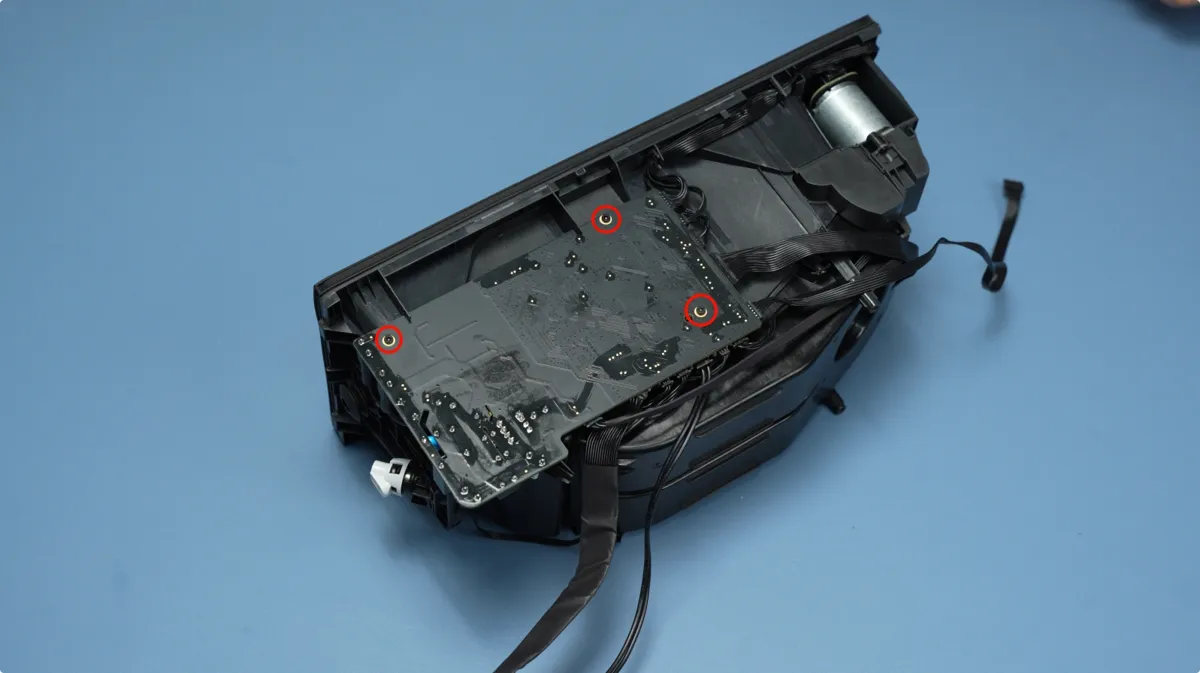

Skub hovedkortet ind i rillen, og fastgør det med tre BT2x5-skruer.

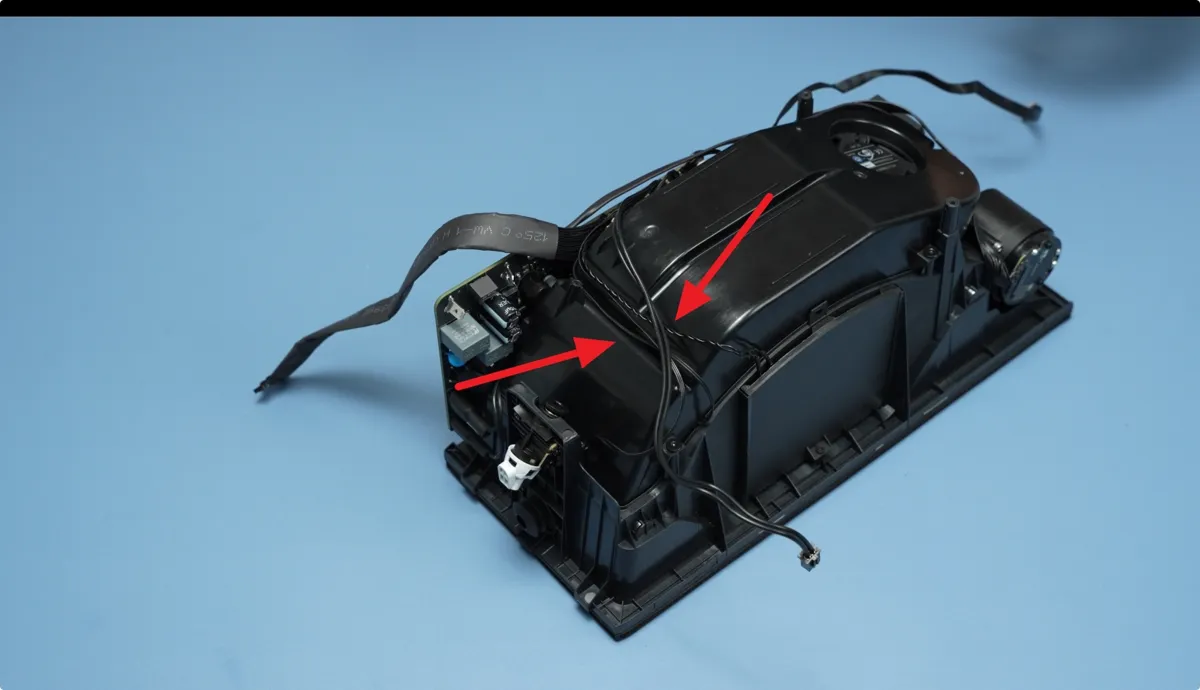

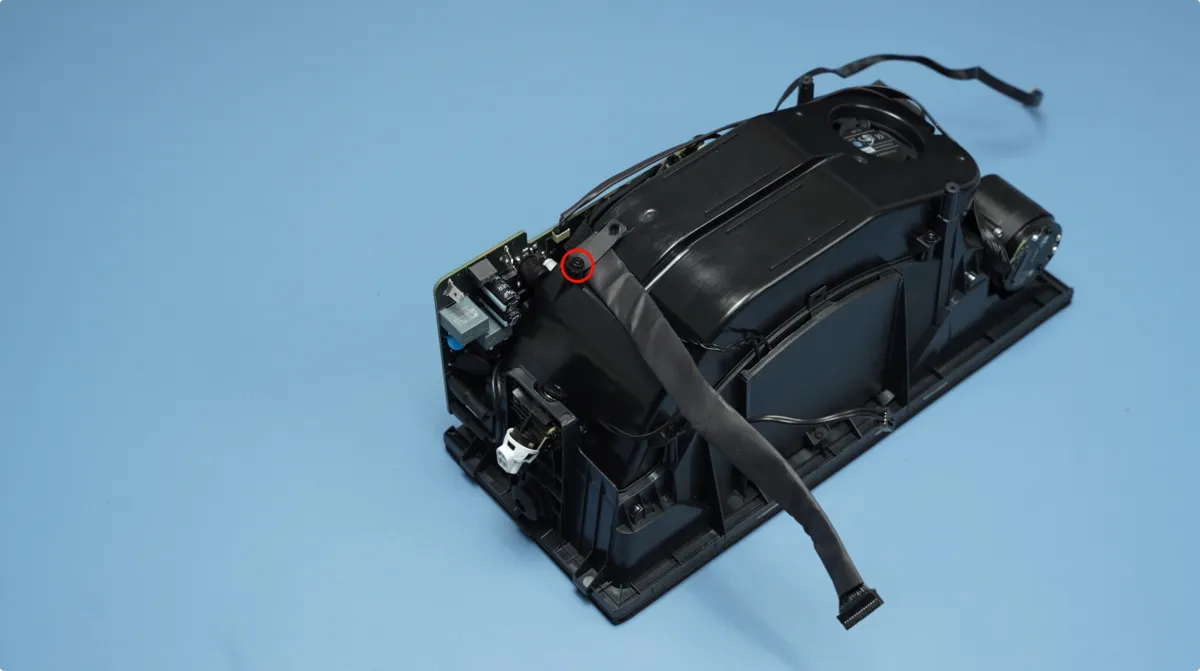

Når kablerne er tilsluttet, skal de lægges pænt. Læg først de fire tyndere kabler nederst, og læg derefter det tykkere kommunikationskabel oven på dem. Monter til sidst kabelholderen, og fastgør den med en BT3x5-skrue.

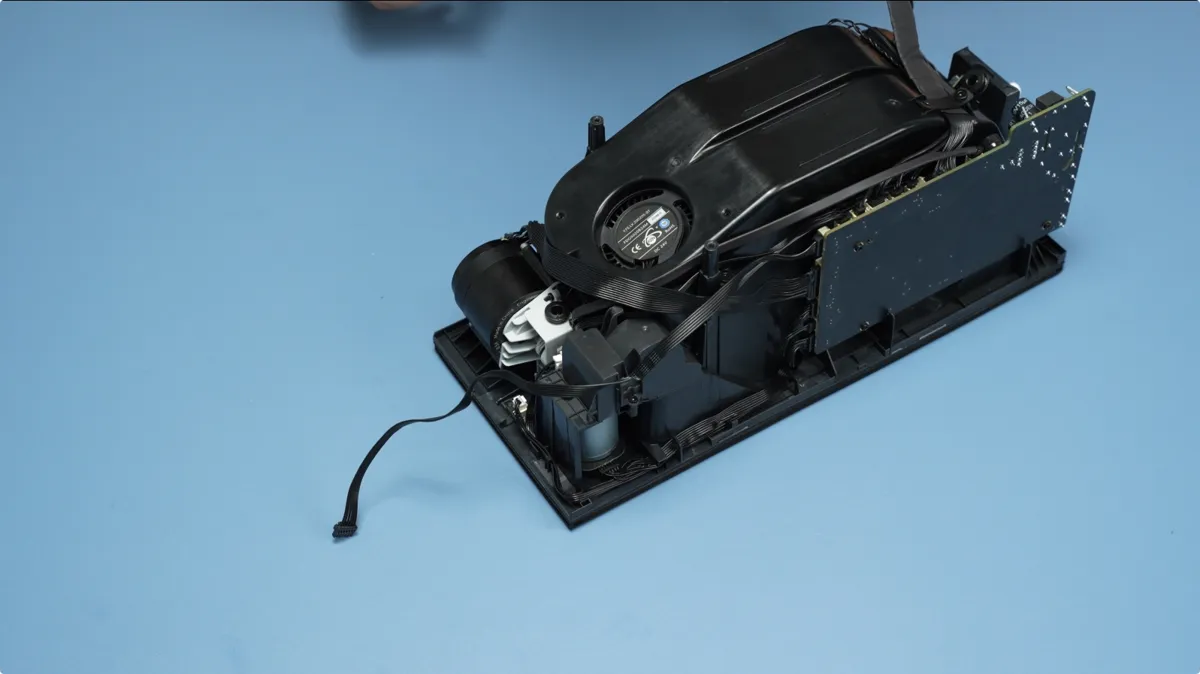

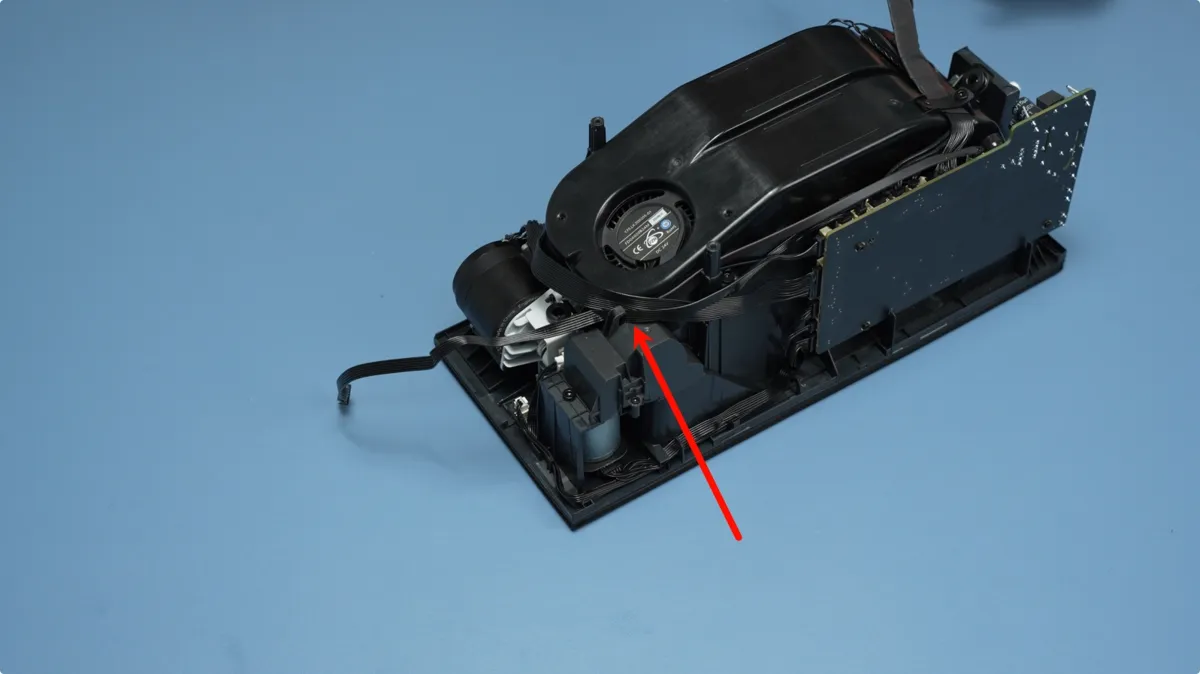

Drej AMS HT 180° for at ordne frontkablerne. Læg kablerne i kabelkanalen som vist på billederne nedenfor.

Trin 3: Monter AMS HT-mellemrammen

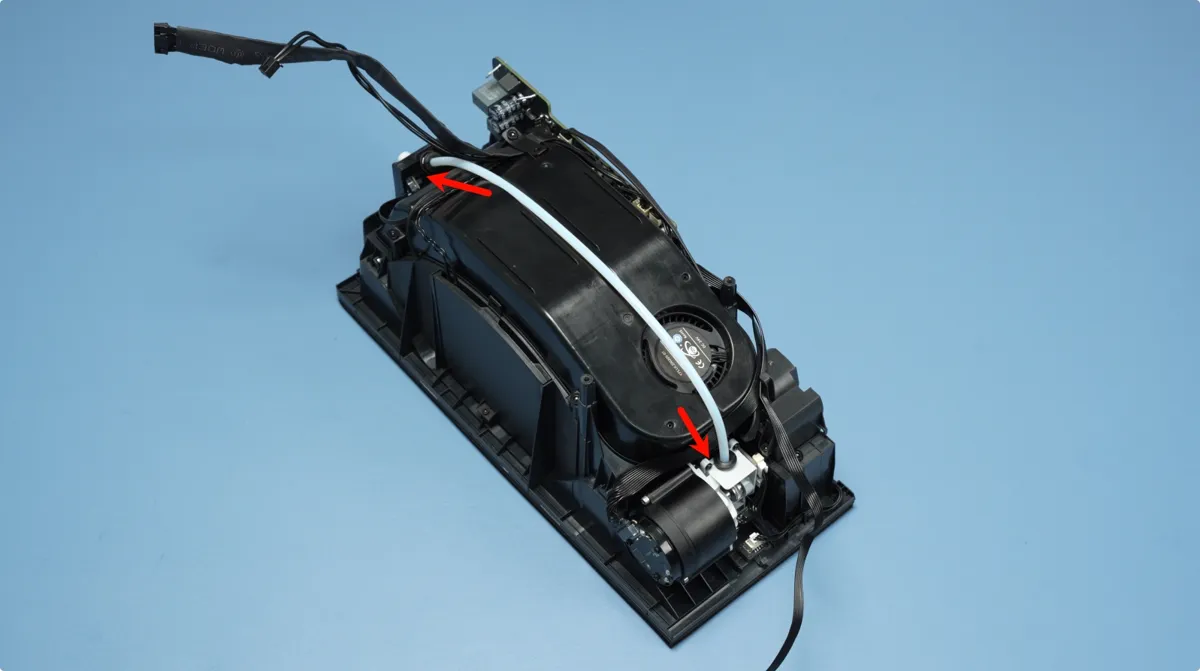

Start i dette trin med at tilslutte PTFE-slangen fra feederen til udgangsenheden.

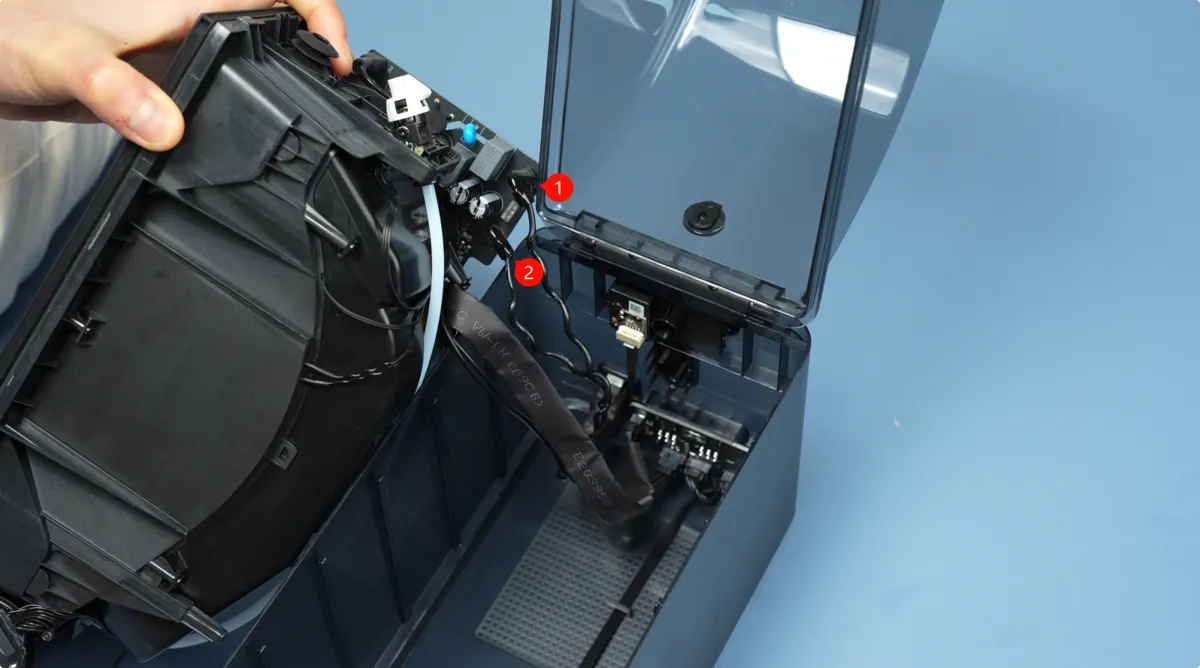

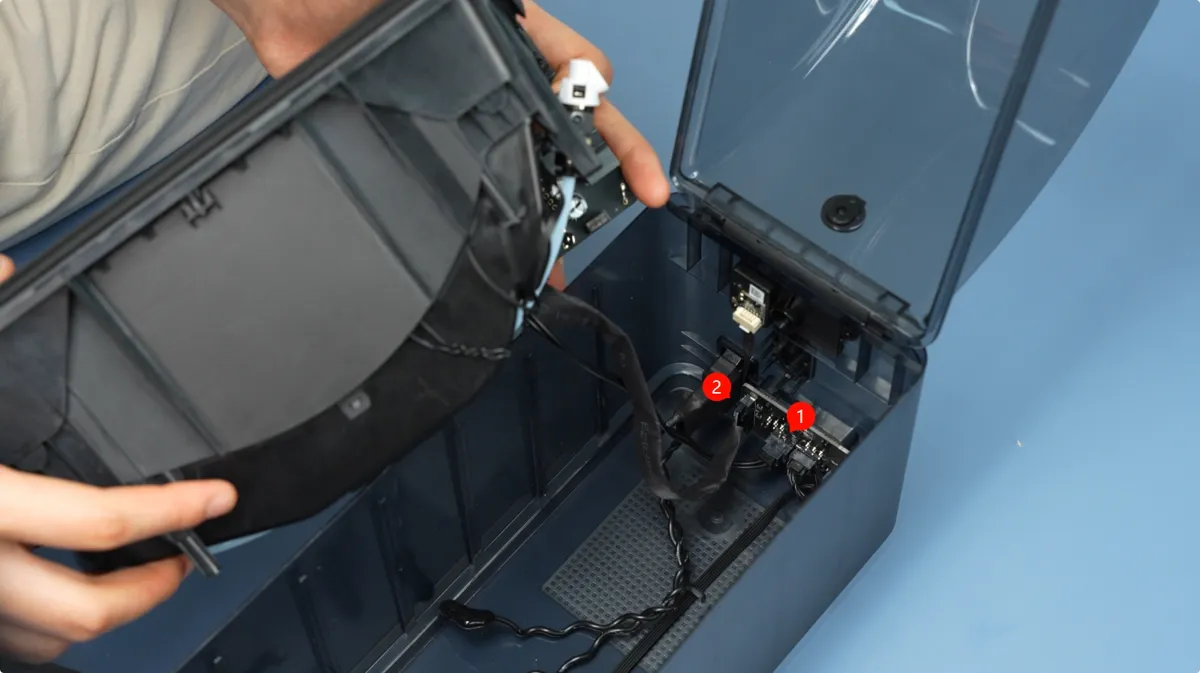

Tilslut kablerne i port 1 og 2 som vist på billedet nedenfor. Port 1 er hovedkortets kommunikationskabel (14-pin), og port 2 er hovedkortets strømkabel (2-pin).

Tilslut strømstikkets kabel til hovedkortet igen, og sæt isoleringsgummimuffen korrekt på plads.

Bemærk: Polariteten er ligegyldig her.

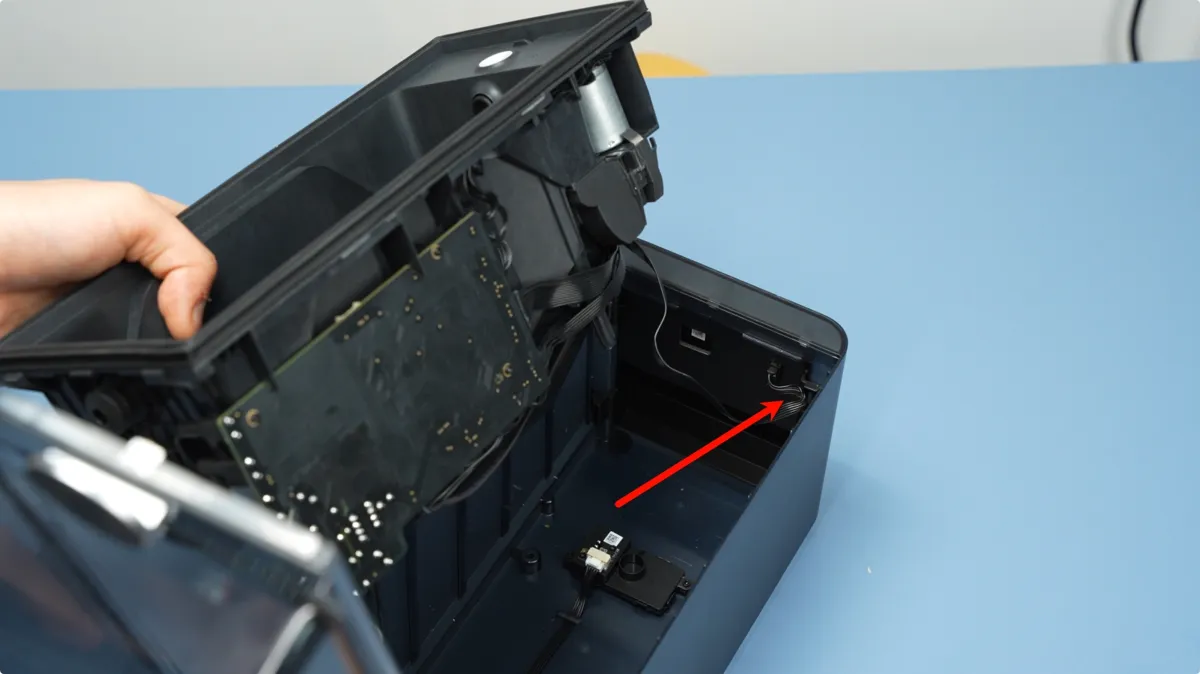

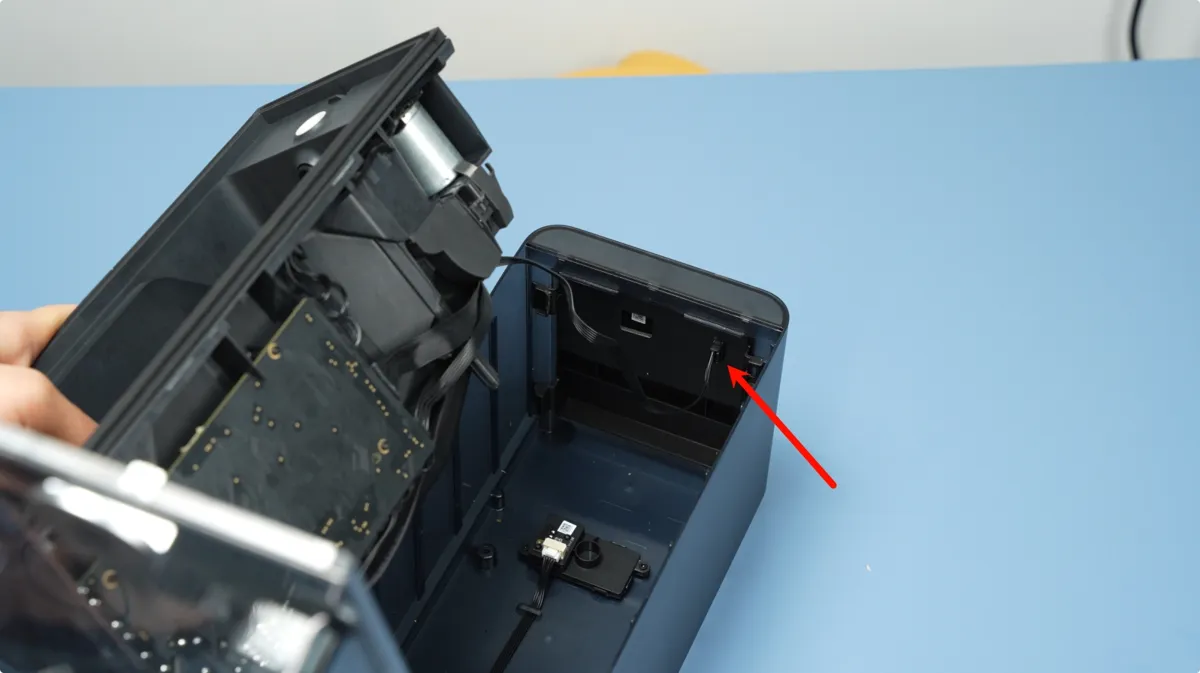

Tilslut kablet til AMS HT-frontskærmen. Sørg efter tilslutningen for, at det er lagt fast i kabelkanalen.

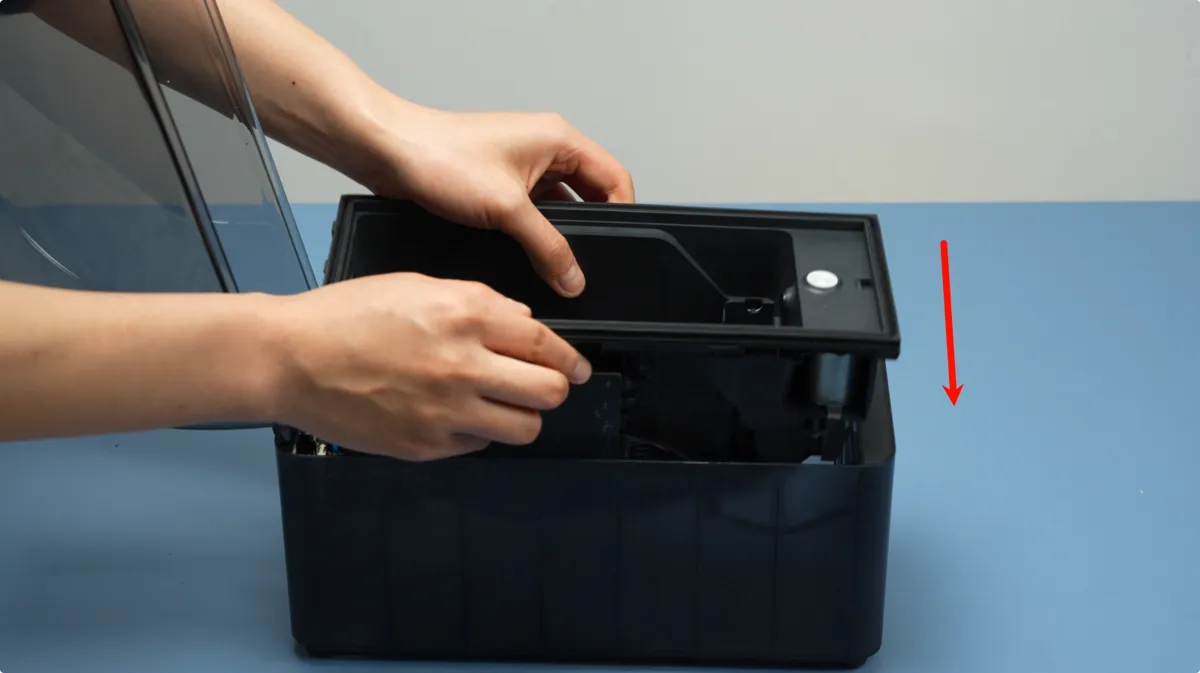

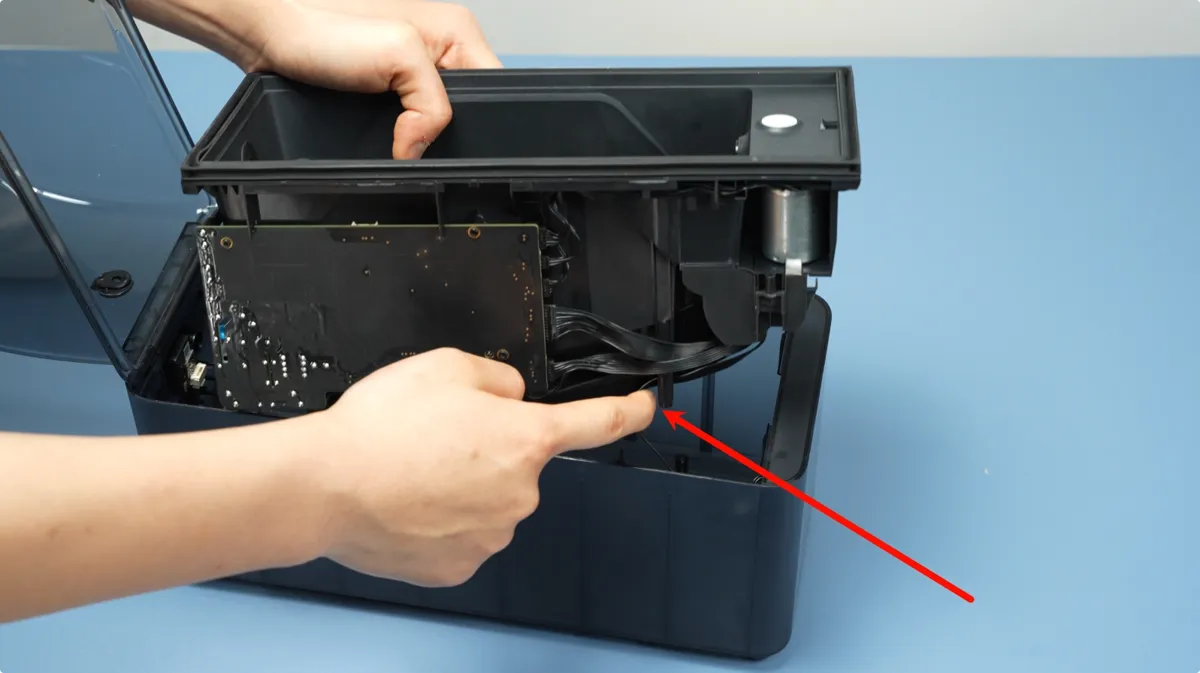

Hag det udragende kabel fast med fingeren, og monter derefter mellemrammen i bunddækslet.

Sørg for, at mellemrammen er trykket helt ned i bunddækslet, uden at den løfter sig foran eller bagved. Monter derefter de to bundskruer (BT3x8).

Trin 4: Sæt PTFE-slangen i bag på AMS HT.

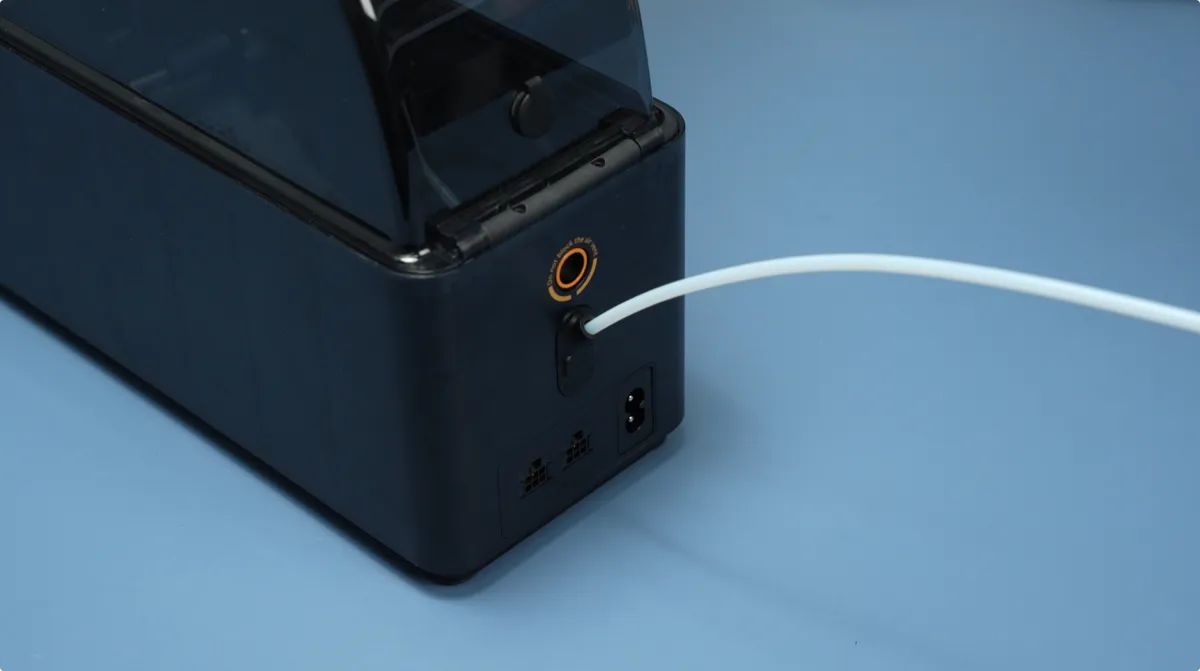

Sæt PTFE-slangen i bag på AMS HT. Træk let i den, når den er sat i, for at bekræfte, at den sidder fast.

Kontroller funktionen

Kontroller, at strømkablet er tilsluttet korrekt, og forbind derefter AMS HT-enheden til printeren. Tænd maskinen, og aktiver AMS HT's tørre- og fremføringsfunktioner via printerens touchskærm.

Start med at teste tørrefunktionen. Tænder den korrekt, og når enheden op på den ønskede temperatur som forventet, fungerer tørremodulet korrekt.

Test derefter fremføringsfunktionen. Sørg for, at hele fremføringsforløbet gennemføres uden fejlmeddelelser. Fungerer begge funktioner som tilsigtet, er udskiftningen af AMS HT lykkedes.

Er der problemer, skal du dobbelttjekke alle interne kabelforbindelser og prøve igen. Hvis problemet fortsætter, skal du kontakte Bambu Labs kundesupport for yderligere hjælp.
