AMS 2 Pro kabelpakke (6-i-1): udskift kabler

AMS 2 Pro kabelpakke (6-i-1)

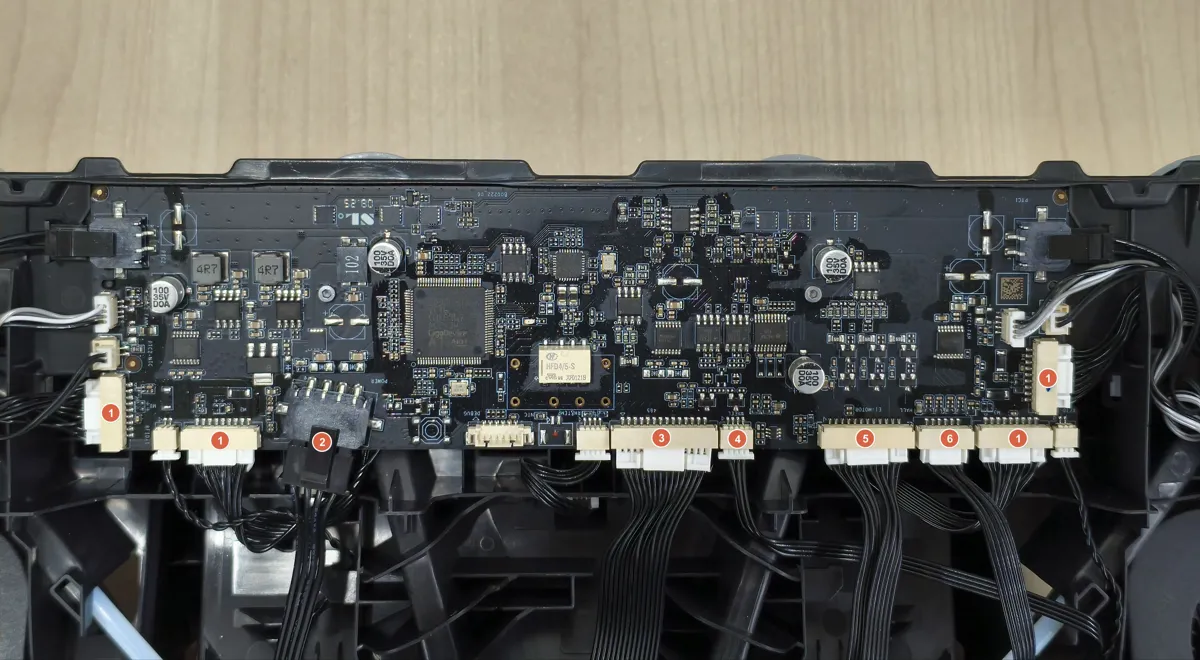

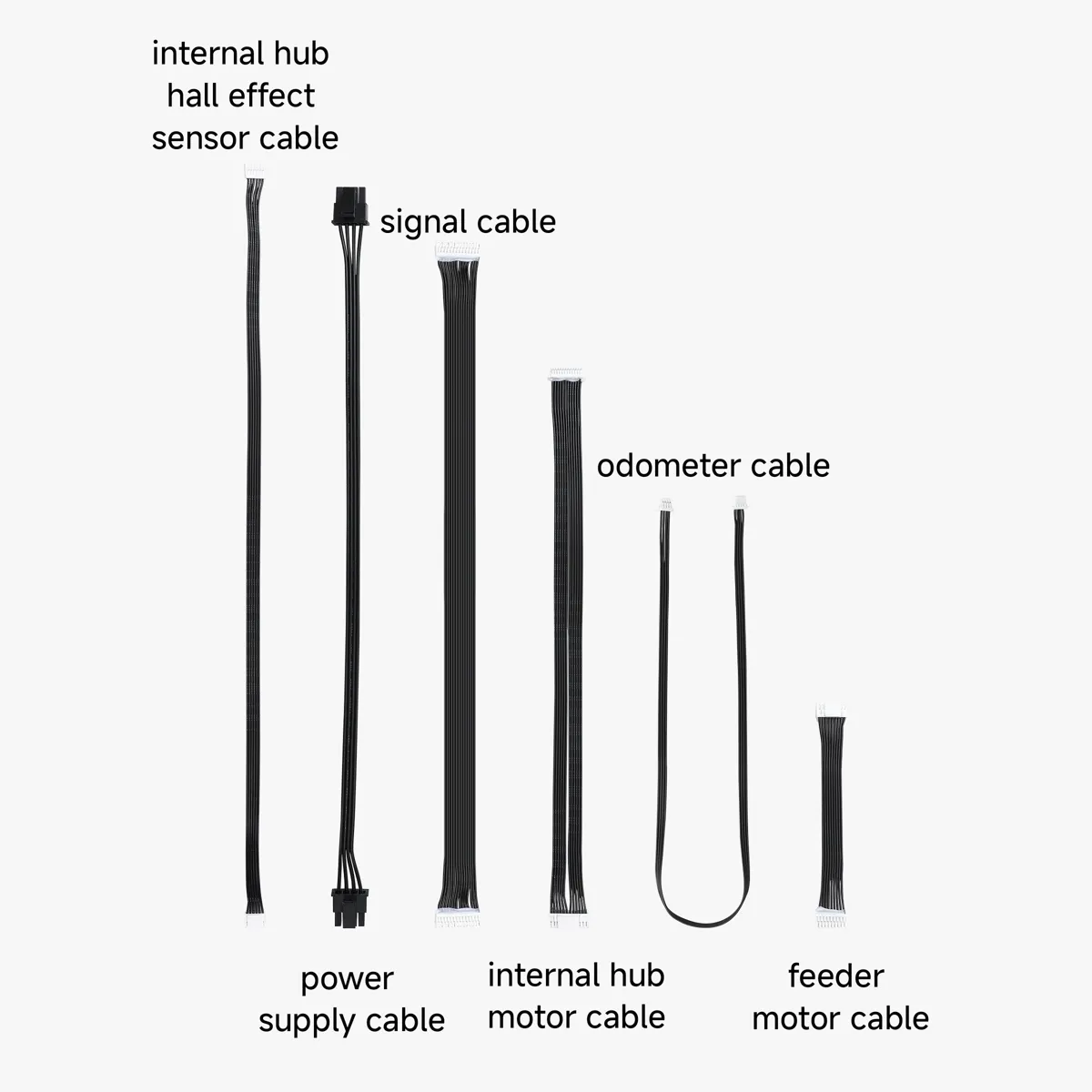

Pakken indeholder 6 kabler:

1 - Feedermotorkabel*1

2 - Strømforsyningskabel*1

3 - Signalkabel*1

4 - Odometerkabel*1

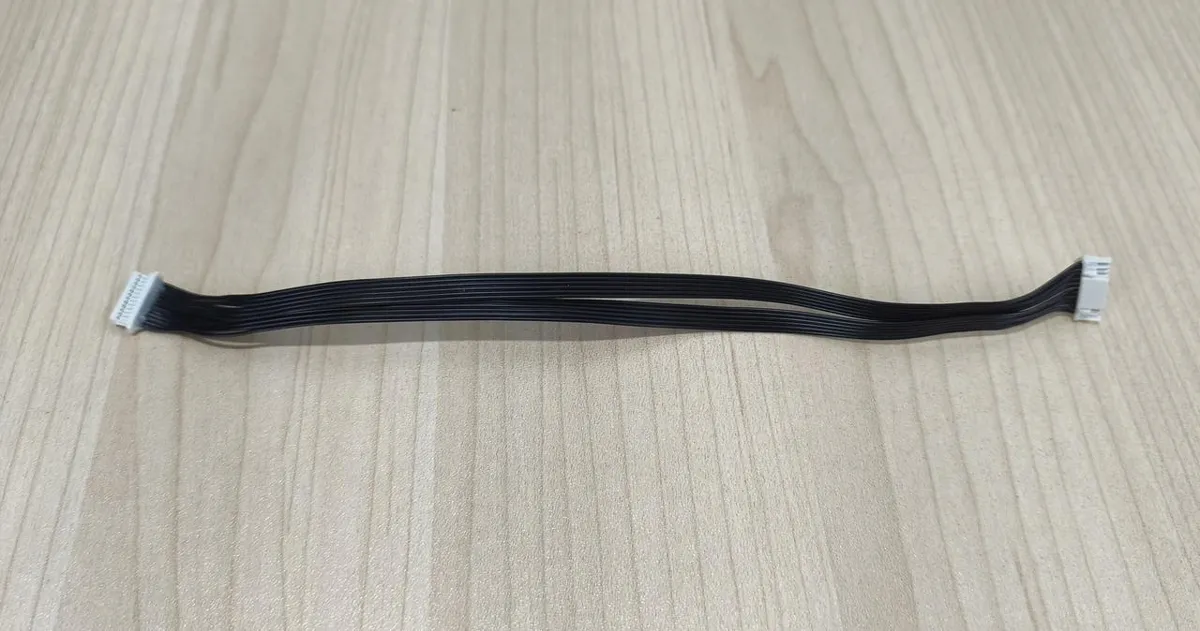

5 - Motorkabel til intern hub*1

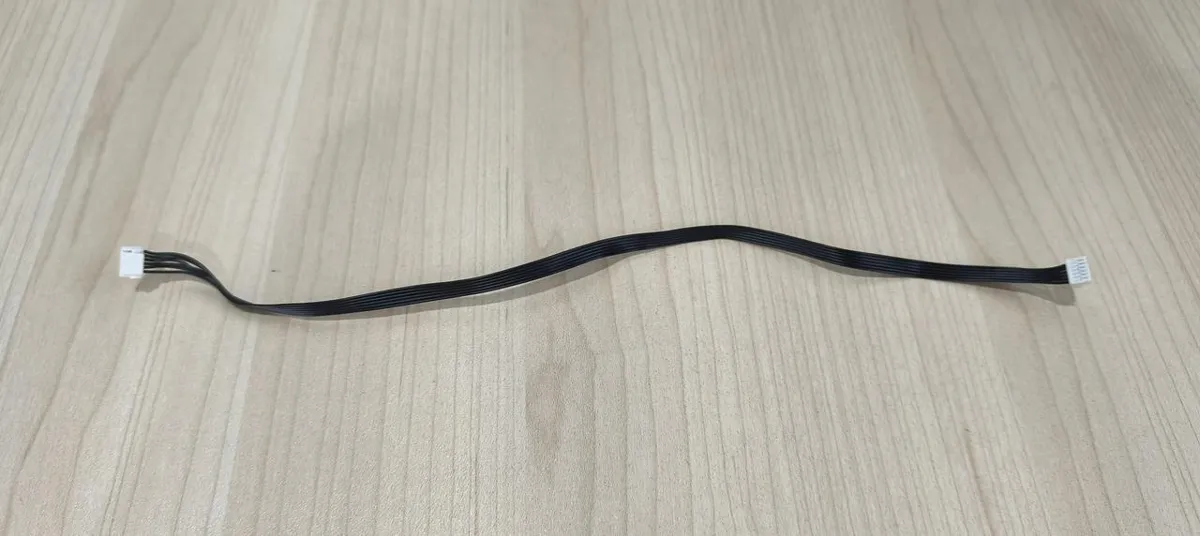

6 - Hall-effekt-sensorkabel til intern hub*1

Hvornår skal de udskiftes

Hvis et kabel beskadiges under vedligeholdelse eller bliver brændt af under normal brug, skal det udskiftes.

Nødvendigt værktøj og materialer

• AMS 2 Pro kabelpakke

• H2.0-unbrakonøgle

• H1.5-unbrakonøgle

Skrueliste

Sikkerhedsadvarsel

❗❗ VIGTIGT
Det er afgørende at afbryde AMS 2 Pro fra printeren, før du udfører vedligeholdelse på AMS 2 Pro og dens elektronik. Lader du AMS'et være tilsluttet under sådanne opgaver, kan det give kortslutning, som fører til yderligere skader på elektronikken og sikkerhedsrisici.
Hvis du har spørgsmål eller er i tvivl om at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give den hjælp, du har brug for.

Fjern AMS 2 Pro hovedrammen

Trin 1 - Fjern PTFE-slangen

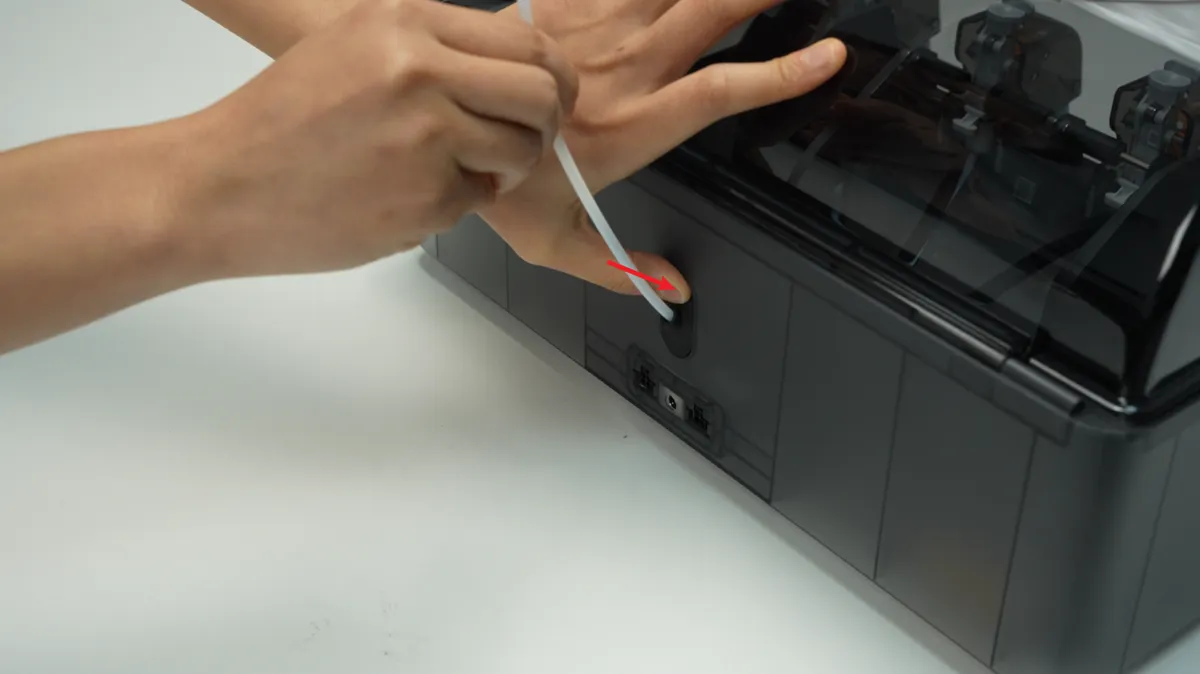

Tryk på knappen på filament-hubben for at frigøre forbindelsen, og træk derefter forsigtigt PTFE-slangen ud.

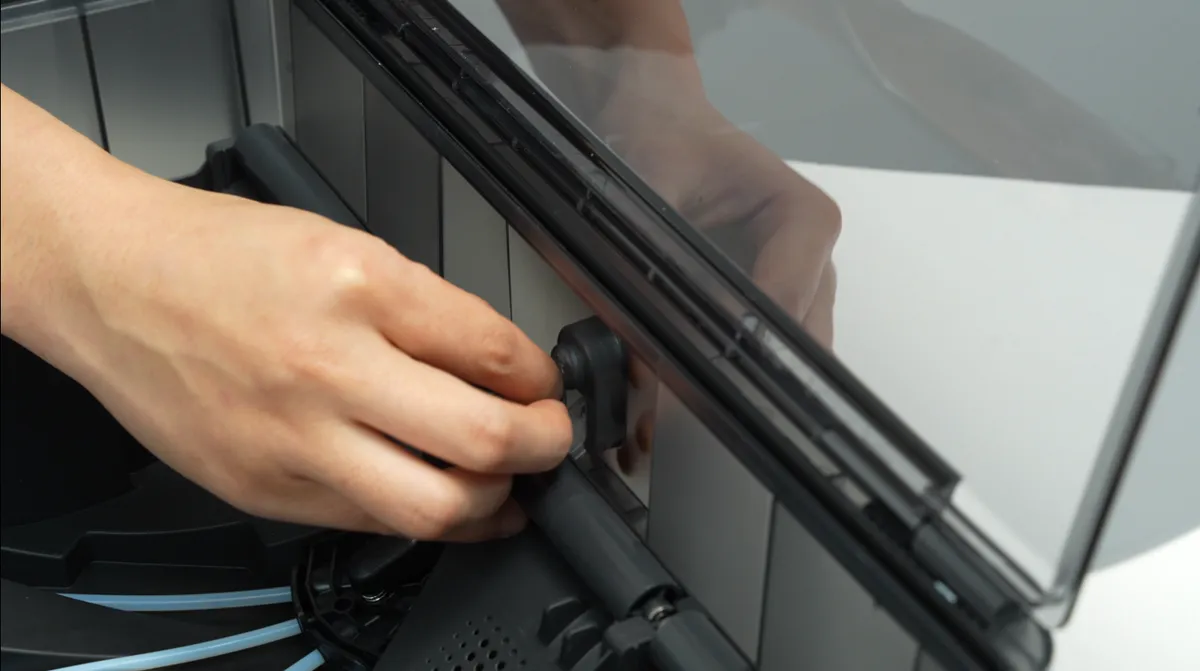

Trin 2 - Træk PTFE-slangens udløserknap ud

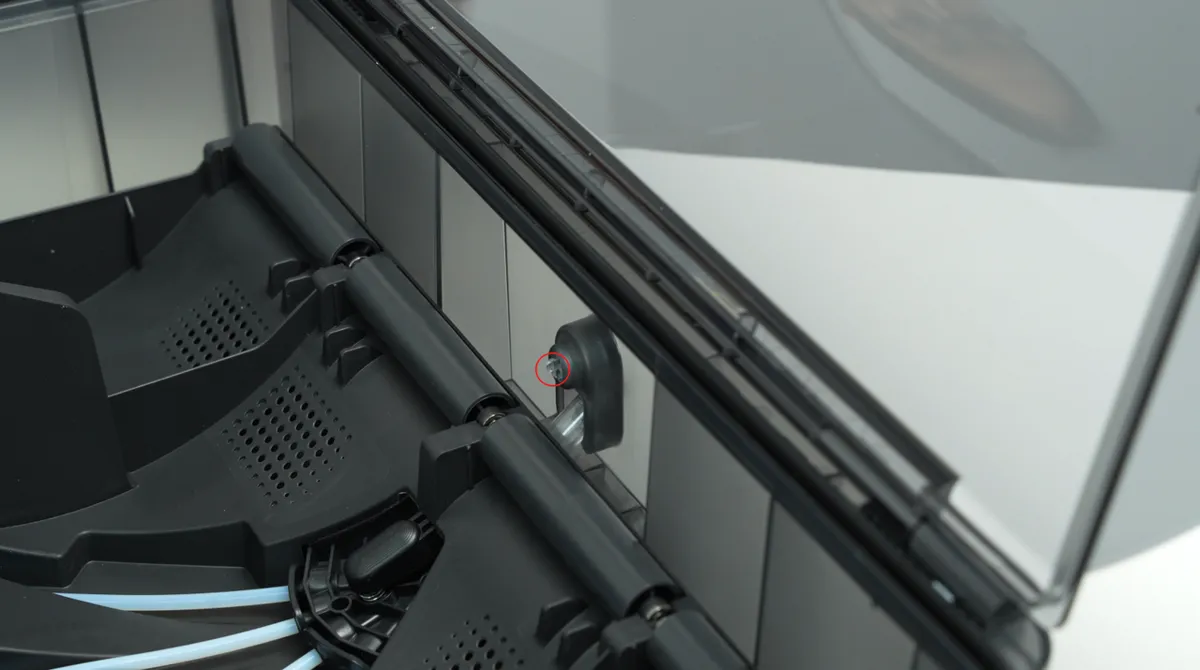

Klem clipsen fra indersiden af det nederste dæksel for automatisk at frigøre PTFE-slangens udløserknap, og træk derefter udløserknappen ud bagfra på AMS 2 Pro.

Bemærk:

Når du klemmer beslaget sammen, skal du med den anden hånd holde PTFE-slangen bagfra på AMS'et for at frigøre kontakten og forhindre, at fjederen skydes ud og går tabt.

Trin 3 - Fjern AMS 2 Pro hovedrammen

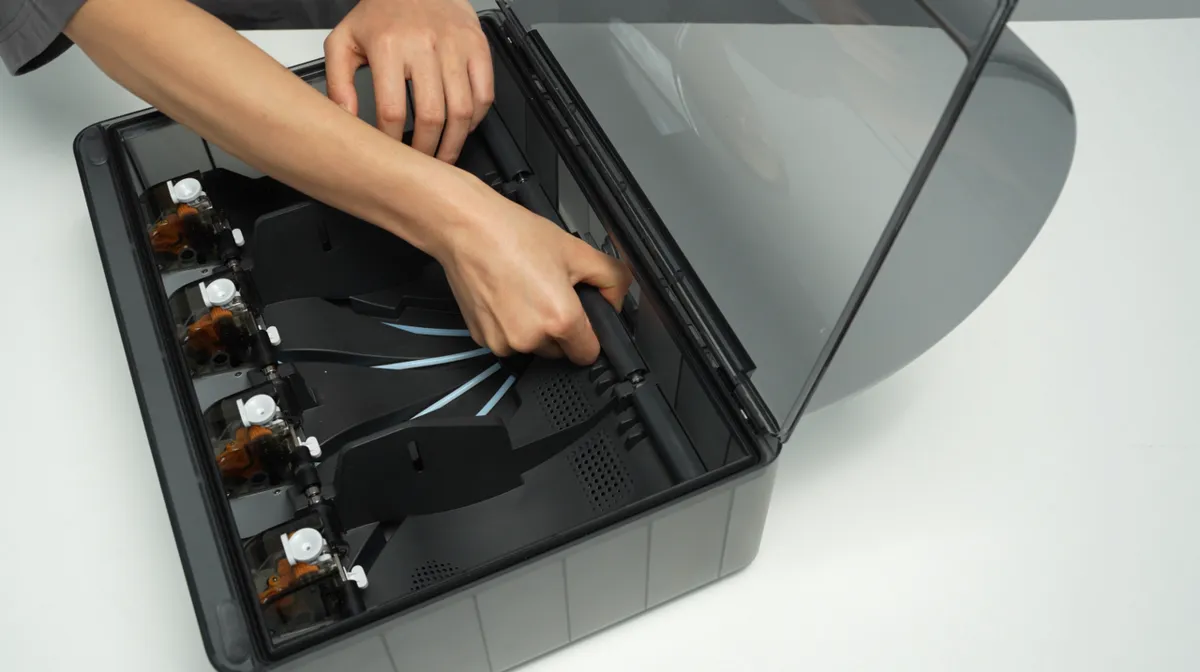

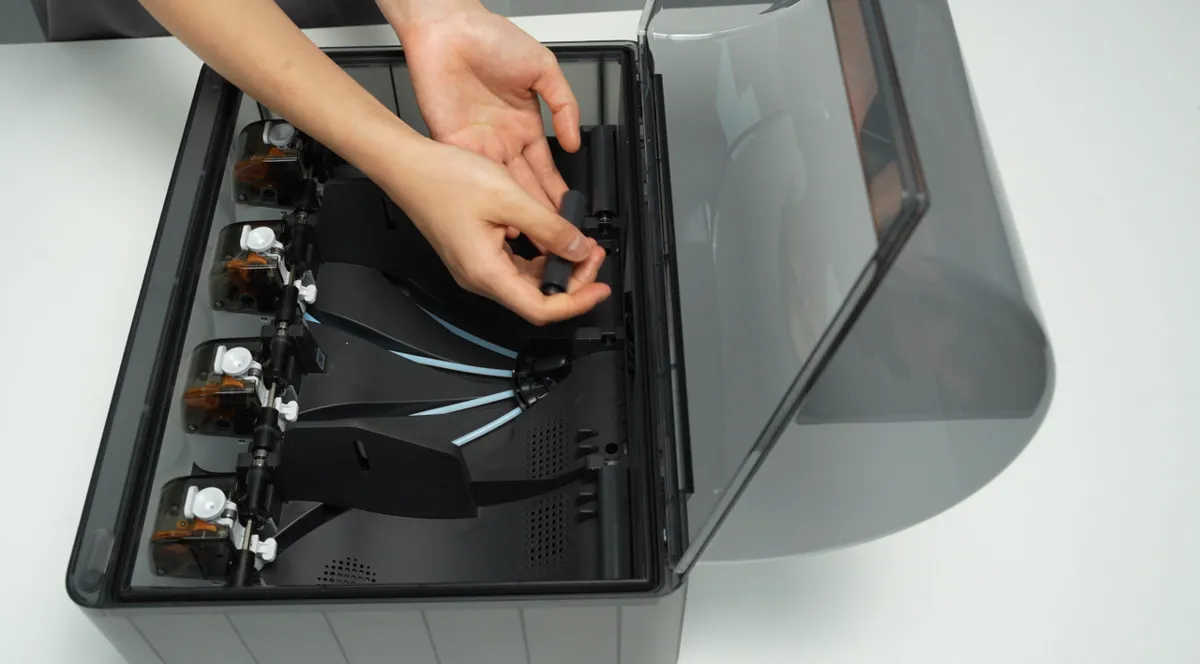

1. Fjern de drevne støttebøsninger i de to midterste slots for at blotlægge de to skruehuller. Når du fjerner lejebøsningen, skal du være forsigtig med lejerne i begge ender for ikke at tabe dem.

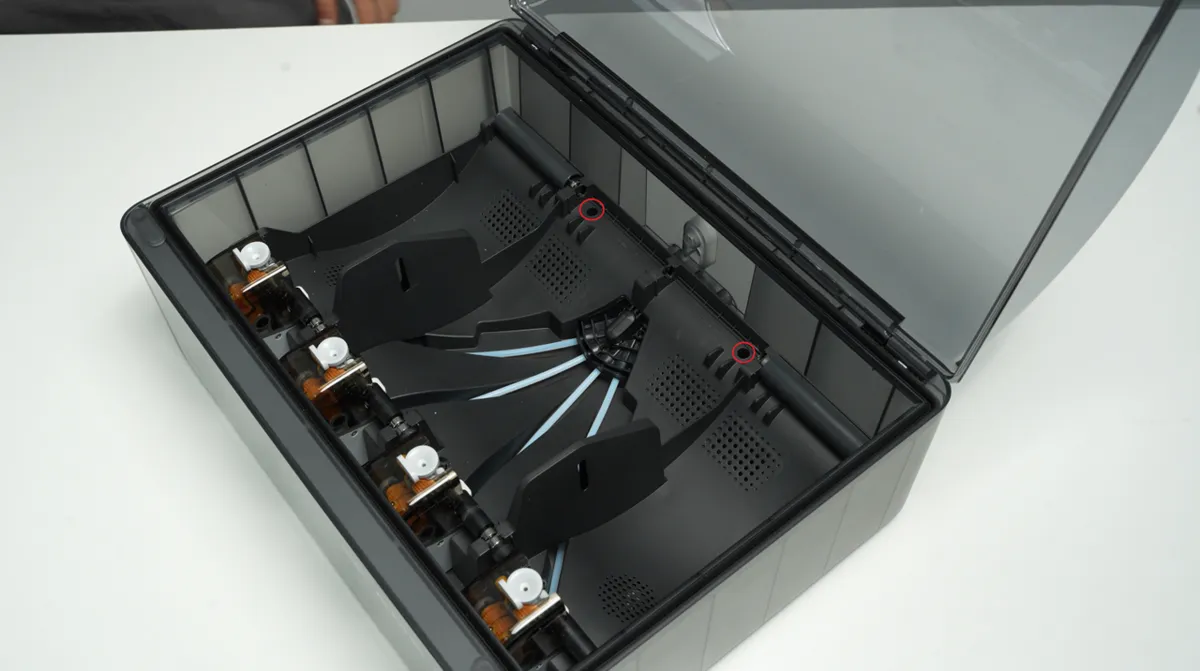

2. Fjern de to skruer A (BT3-8), der fastholder AMS 2 Pro hovedrammen.

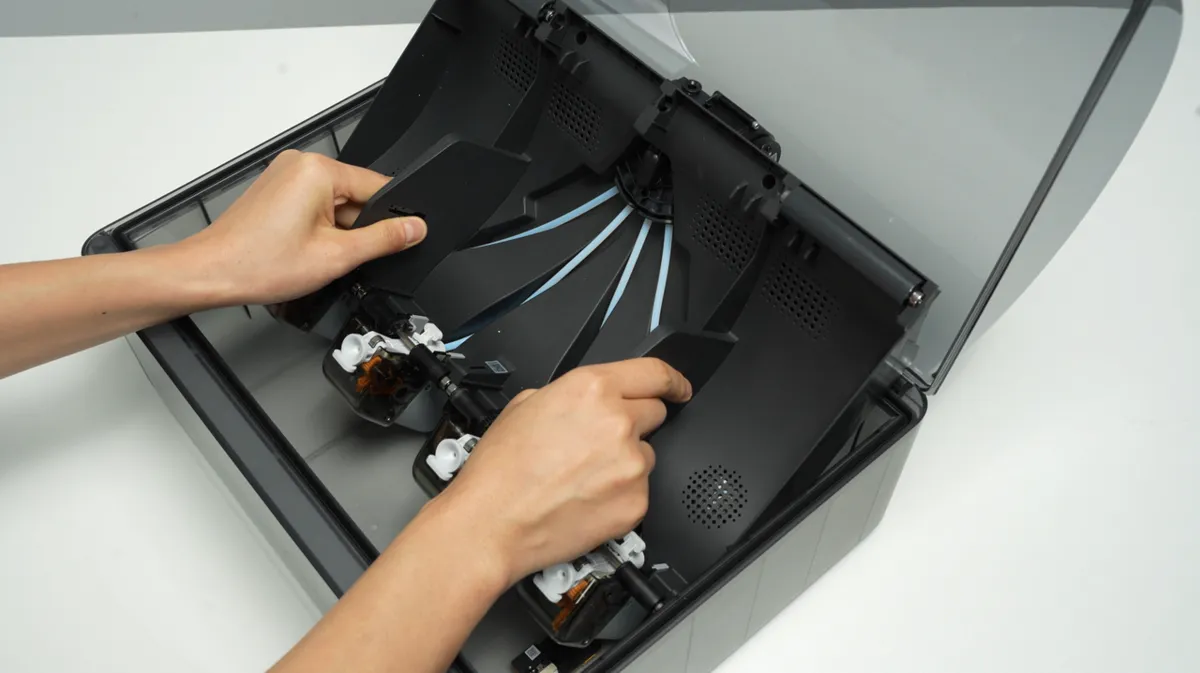

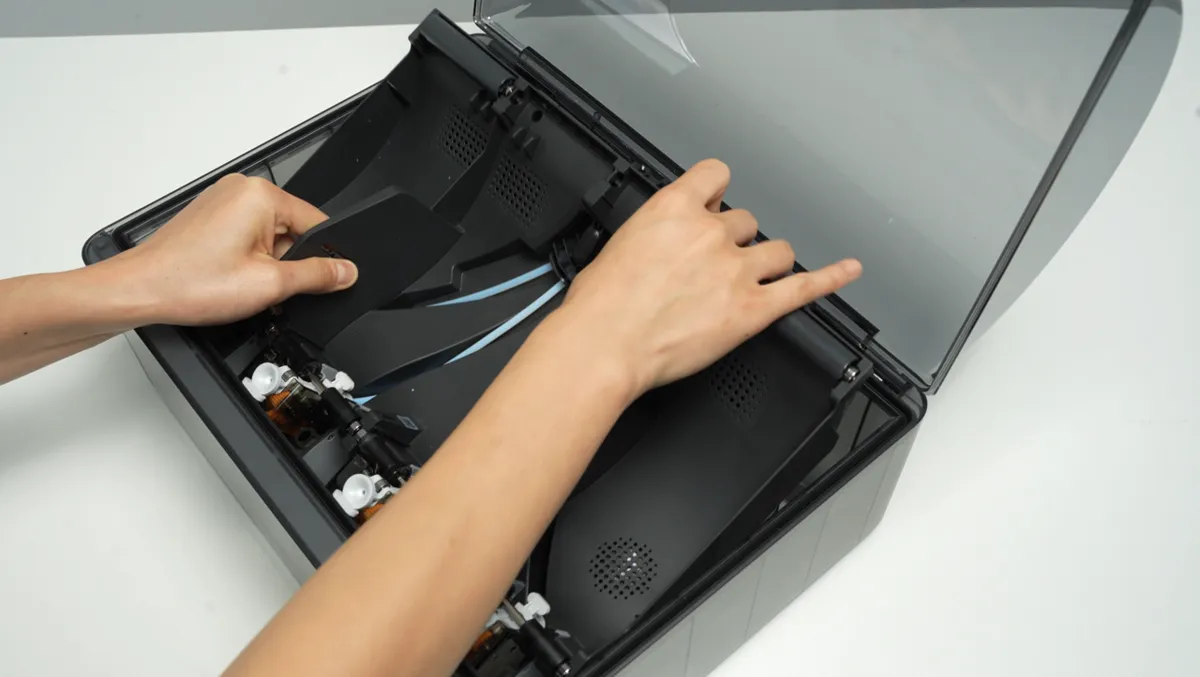

3. Løft den bageste del af hovedrammen helt op, og placér den lodret på det nederste dæksel af AMS 2 Pro. Bemærk, at der er kabler tilsluttet, så gå ikke voldsomt til værks. Når du løfter, anbefales det først at løfte den forreste del af hovedrammen og derefter skubbe den fremad for at gøre plads til den bageste del af rammen.

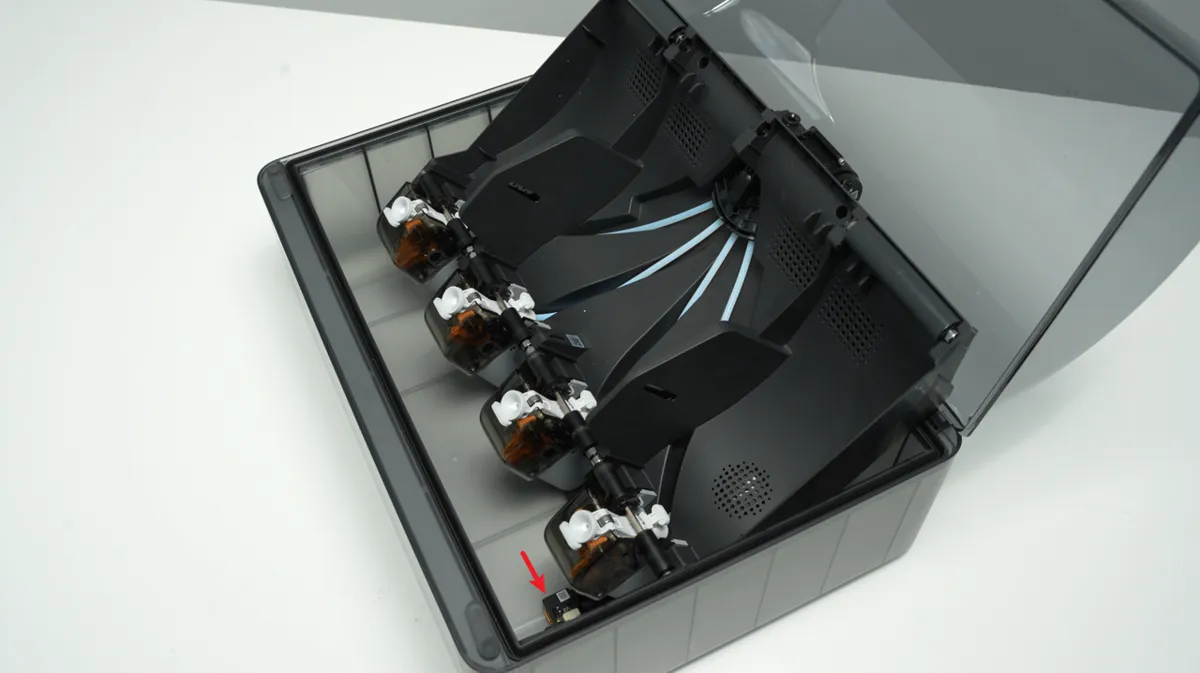

Når du placerer AMS 2 Pro hovedrammen lodret, skal du undgå de elektroniske komponenter ved ventilationsåbningen, så de ikke bliver mast.

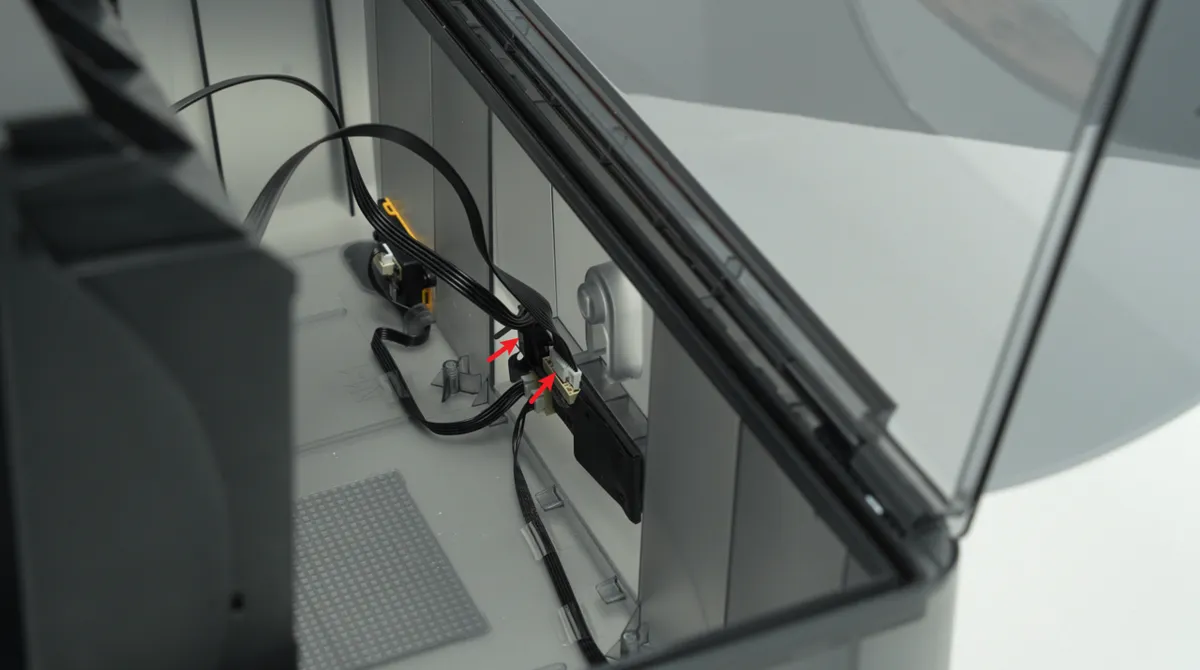

4. Lås stikbeslaget op, tag signalkablet og strømkablet på AMS 2 Pro strømkortet ud, og løft hele AMS 2 Pro hovedrammen ud.

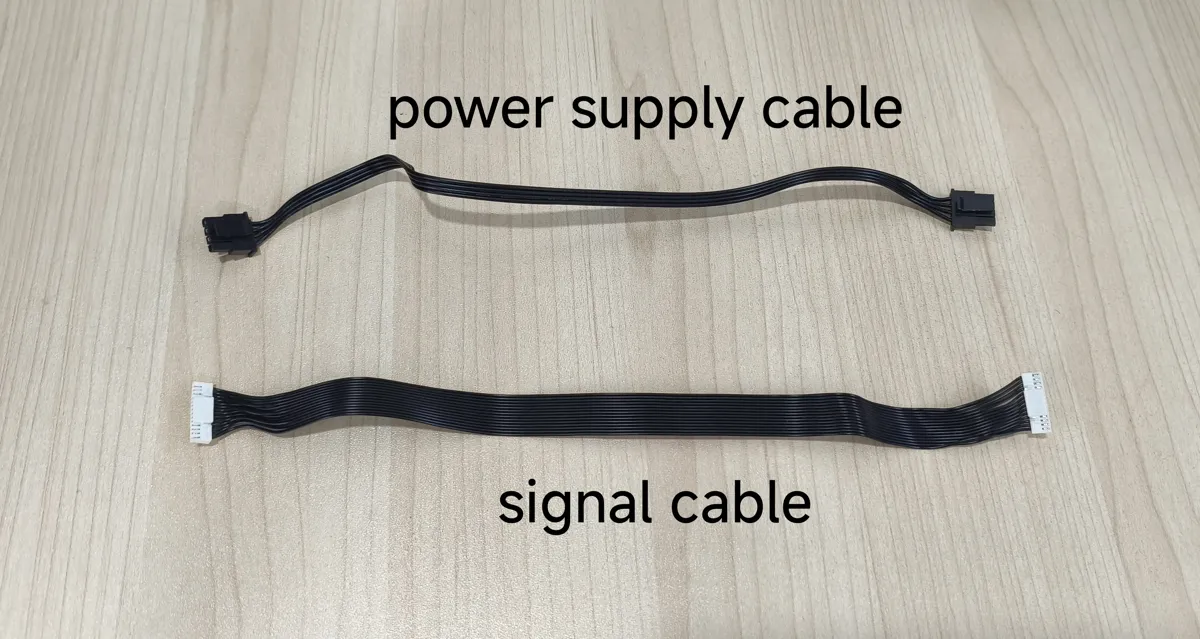

Udskift strømforsyningskabel og signalkabel

Trin 1 - Fjern strømforsyningskabel og signalkabel

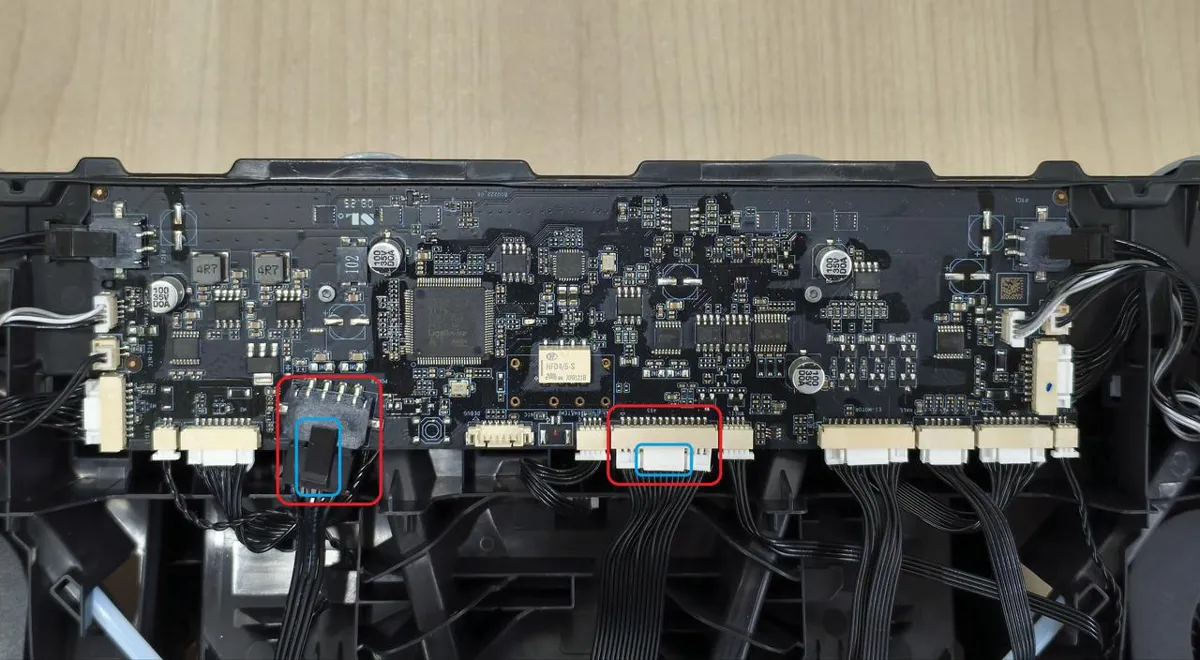

Find forbindelserne til strømforsyningskablet og signalkablet (området i den røde boks) på bundkortet, og afbryd dem.

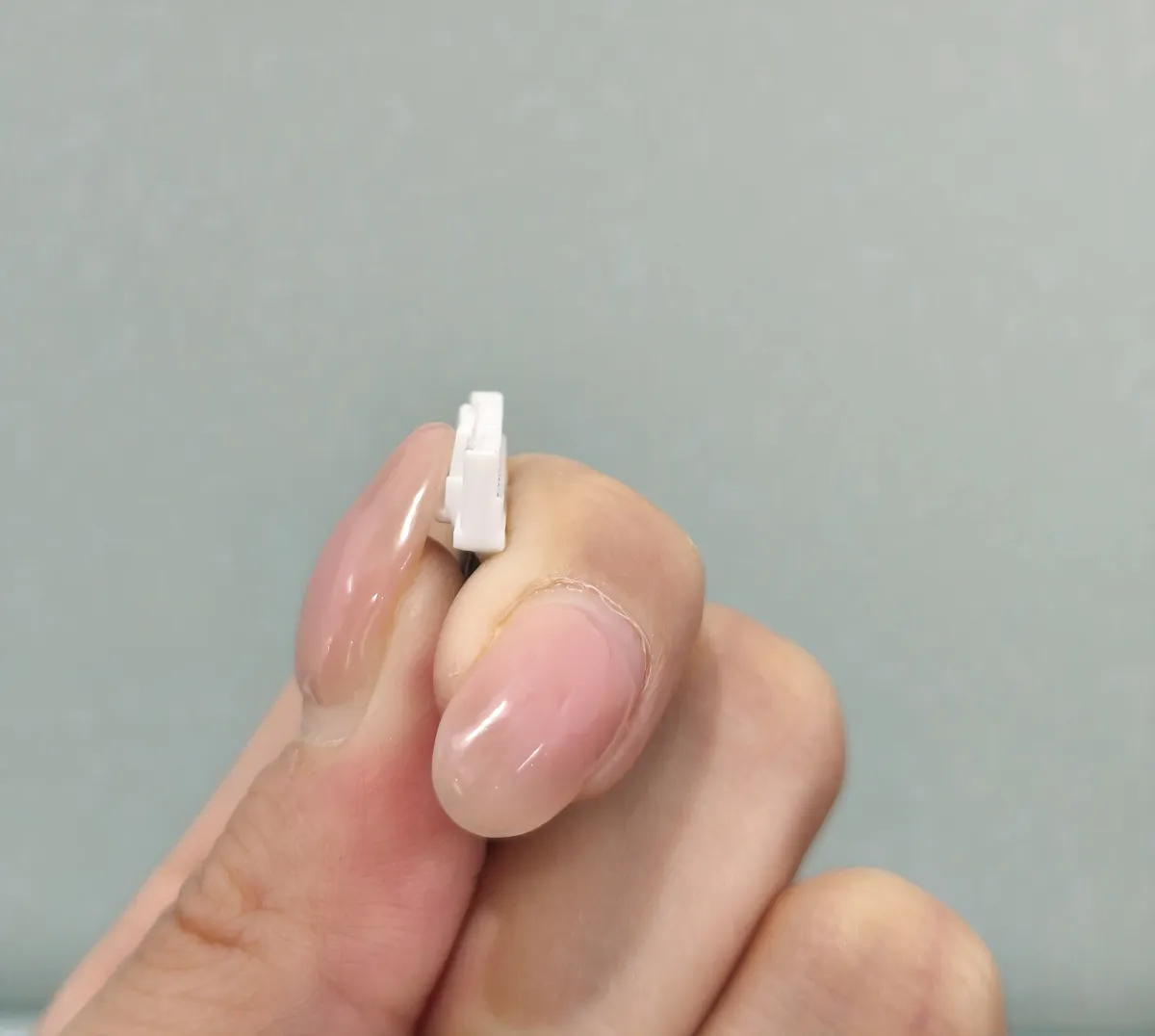

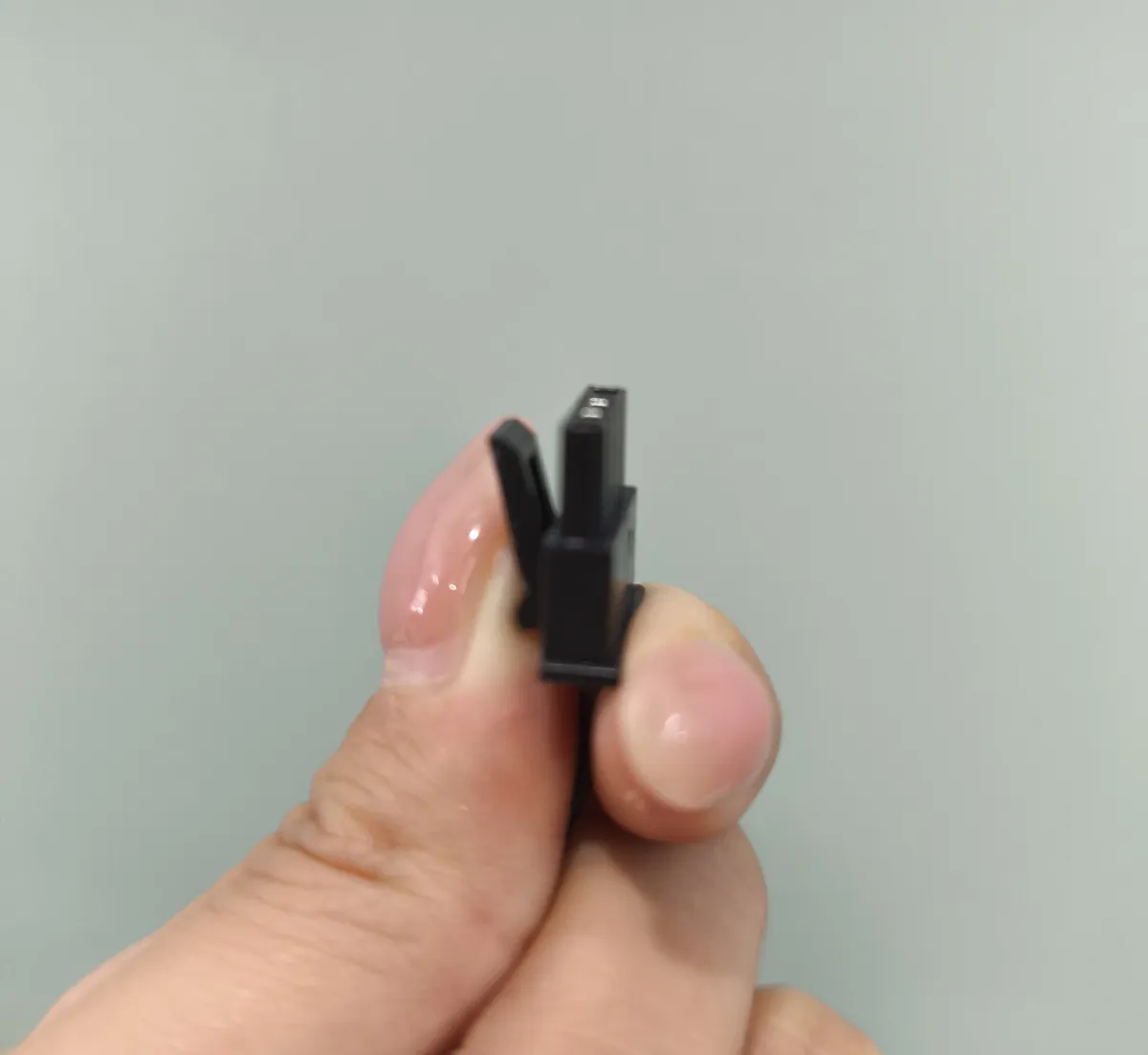

Du skal trykke på området markeret i den blå boks og lægge et let tryk på for lettere at kunne tage forbindelsen ud. Trykpositionen er vist på figuren nedenfor.

Trin 2 - Tilslut strømforsyningskabel og signalkabel

Tilslut det nye strømforsyningskabel og signalkabel til de tilsvarende forbindelser på AMS 2 Pro bundkortet i rækkefølge.

Udskift motorkabel til intern hub

Trin 1 - Fjern motorkabel til intern hub

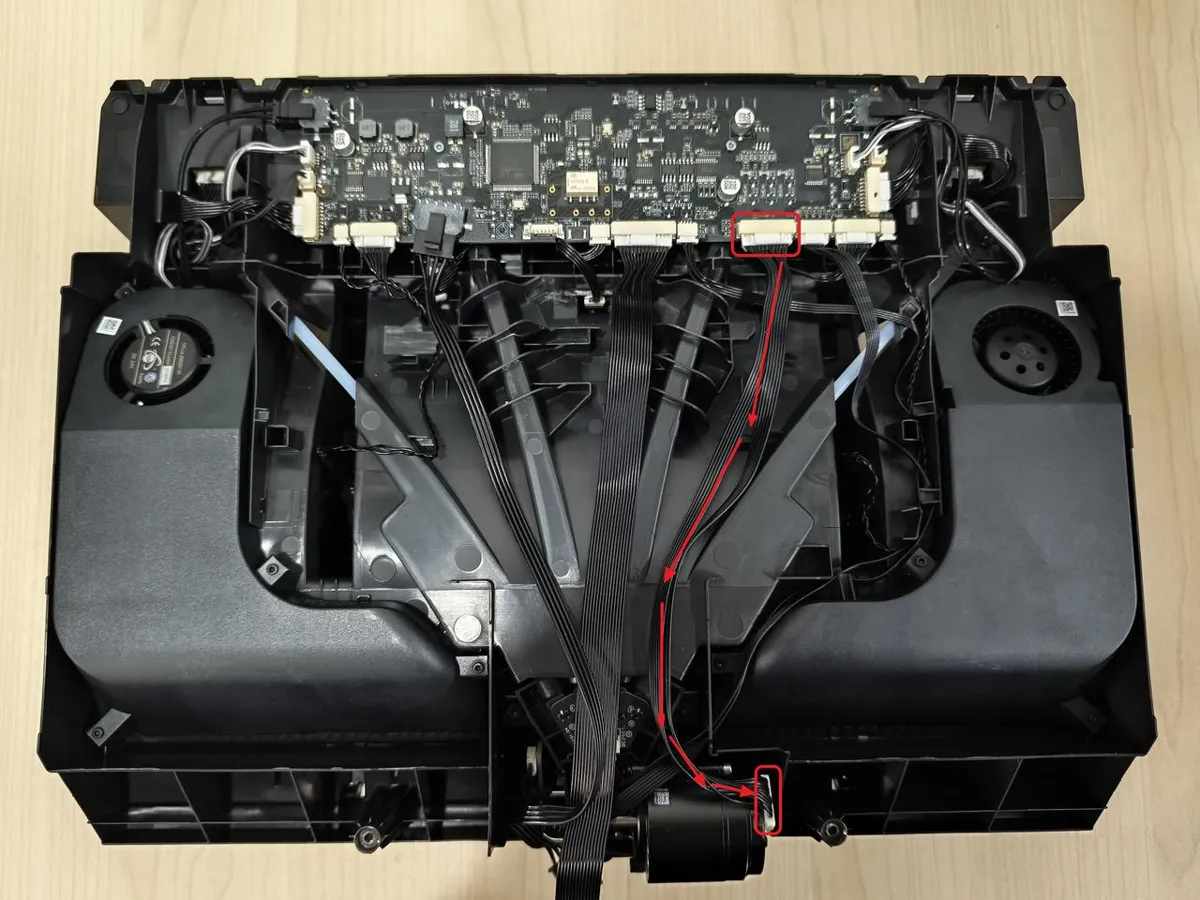

Find de to forbindelser til motorkablet til den interne hub (området i den røde boks) på bundkortet og på den interne hub-enhed, og afbryd dem.

Trin 2 - Tilslut motorkabel til intern hub

Tilslut det nye motorkabel til de tilsvarende forbindelser på AMS 2 Pro bundkortet og den interne hub-enhed.

Udskift Hall-effekt-sensorkabel til intern hub

Trin 1 - Fjern Hall-effekt-sensorkabel til intern hub

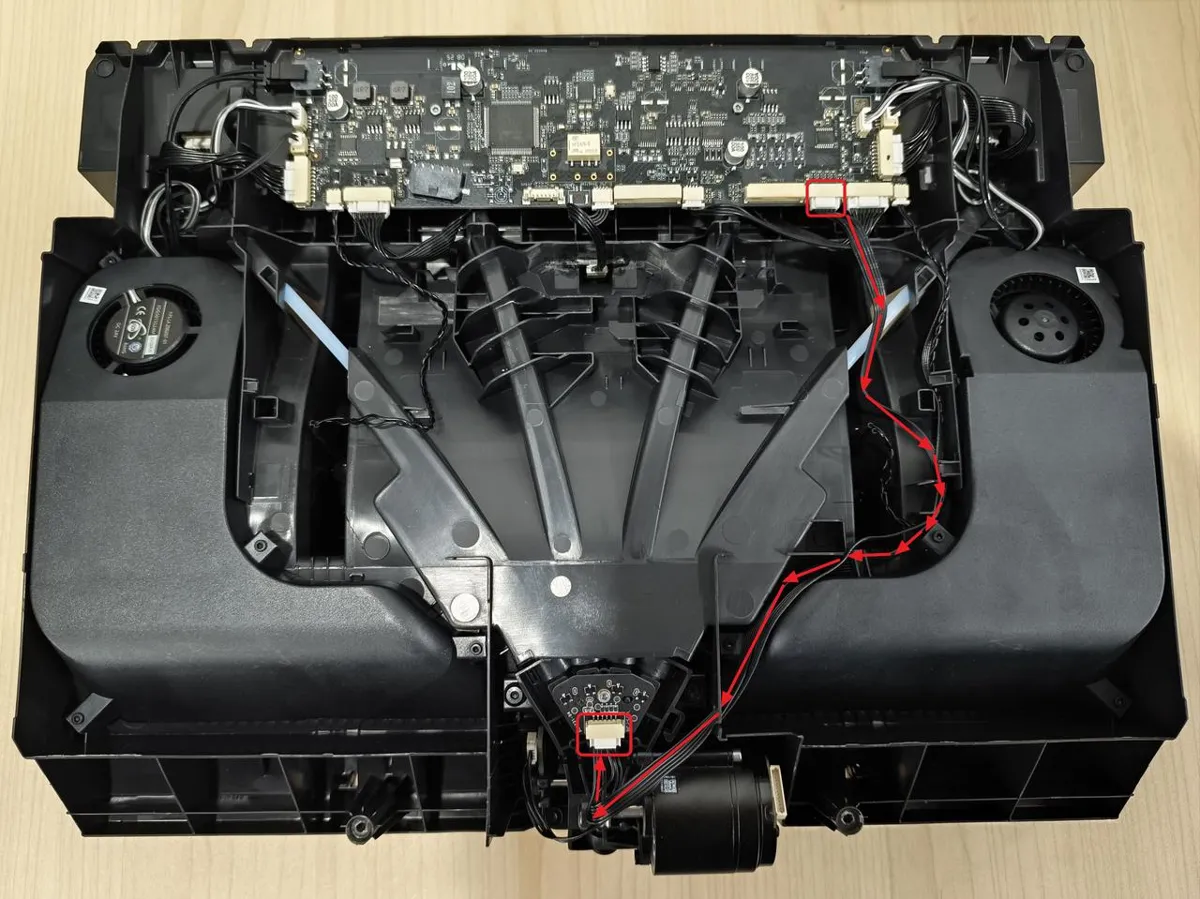

Afbryd først Hall-effekt-sensorkablet til den interne hub fra bundkortets forbindelse. Træk derefter kablet ud af kabelkanalen, og afbryd det til sidst fra Hall-effekt-sensorens forbindelse på den interne hub.

Trin 2 - Tilslut Hall-effekt-sensorkabel til intern hub

Tilslut det nye Hall-effekt-sensorkabel til de tilsvarende forbindelser på AMS 2 Pro bundkortet og Hall-effekt-sensoren på den interne hub i rækkefølge, og læg kablet korrekt i kabelkanalen.

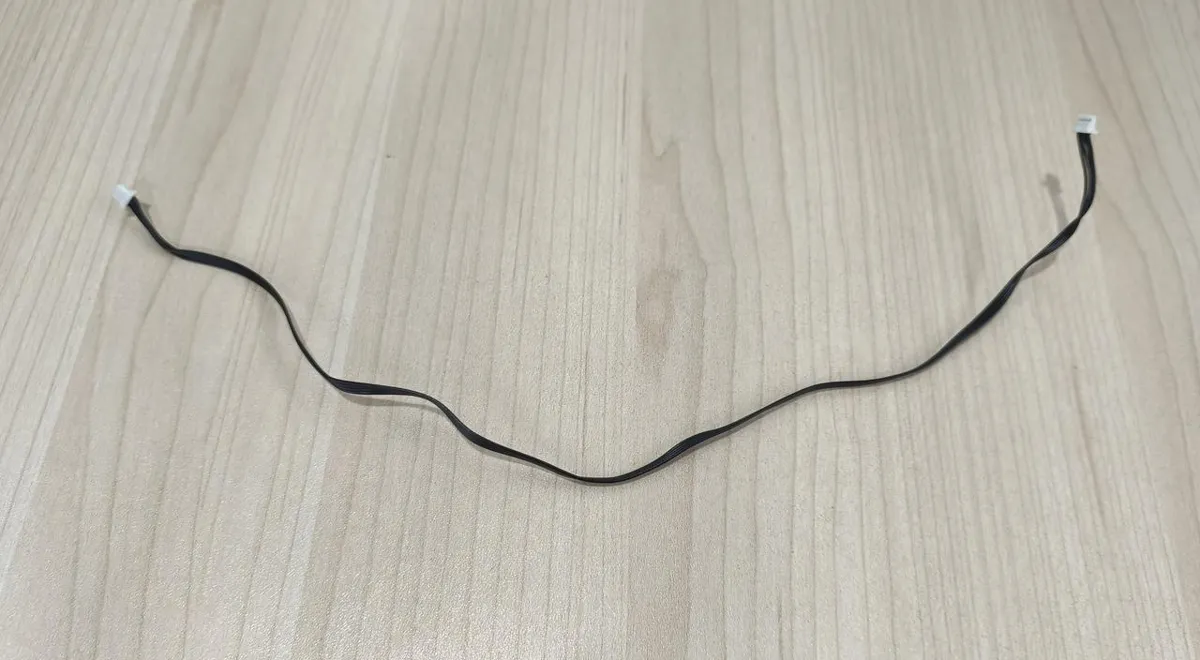

Udskift odometerkabel

Trin 1 - Fjern odometerkabel

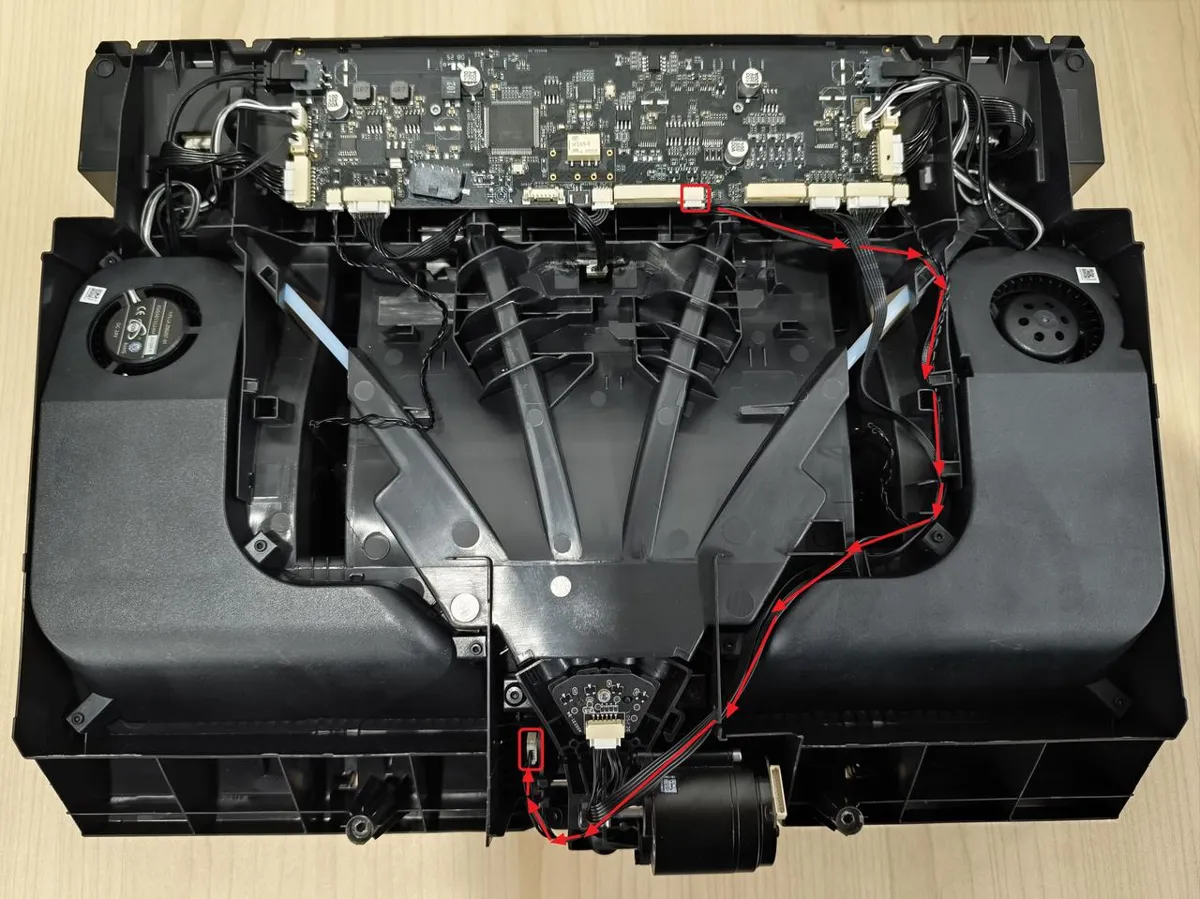

Find de to forbindelser til odometerkablet (området i den røde boks), afbryd dem én ad gangen, og træk kablet ud af kabelkanalen.

Trin 2 - Tilslut odometerkabel

Tilslut det nye odometerkabel til de tilsvarende forbindelser på AMS 2 Pro bundkortet og odometeret i rækkefølge, og læg kablet korrekt i kabelkanalen.

Udskift feedermotorkabel

AMS 2 Pro har fire feedermotorkabler, som du kan udskifte efter behov.

Trin 1 - Fjern AMS 2 Pro bundkortet

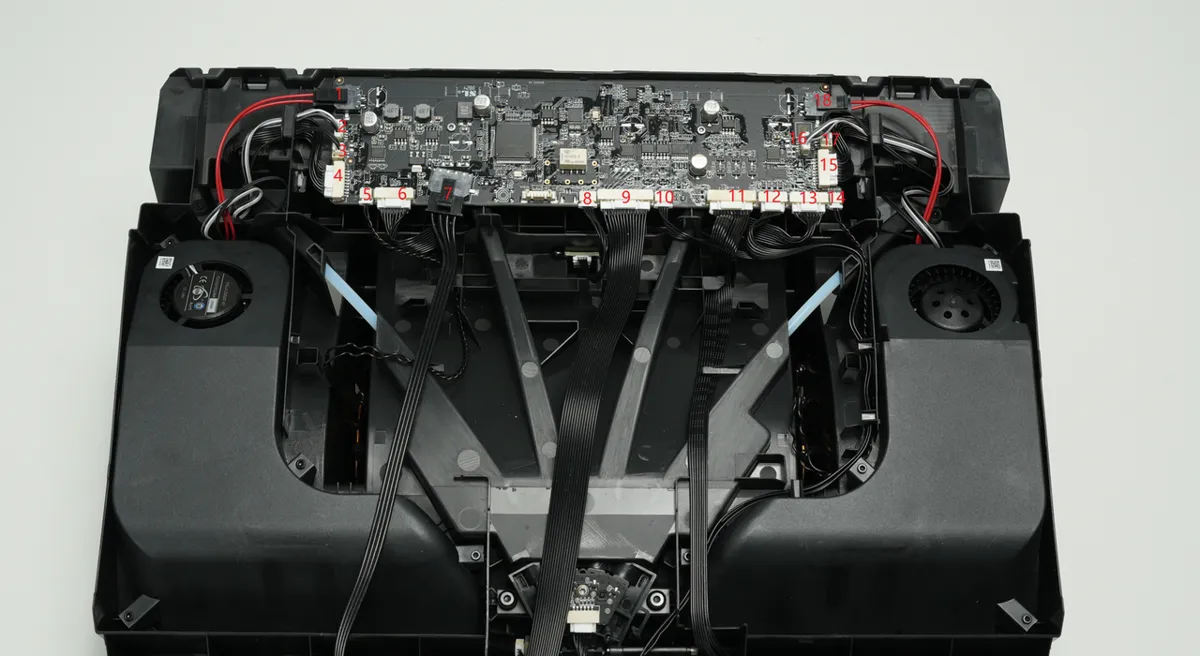

1. Afbryd 18 kabler fra AMS 2 Pro bundkortet. Før du afbryder, kan du tage et billede af kabelforbindelserne, så det er lettere at tilslutte dem igen bagefter.

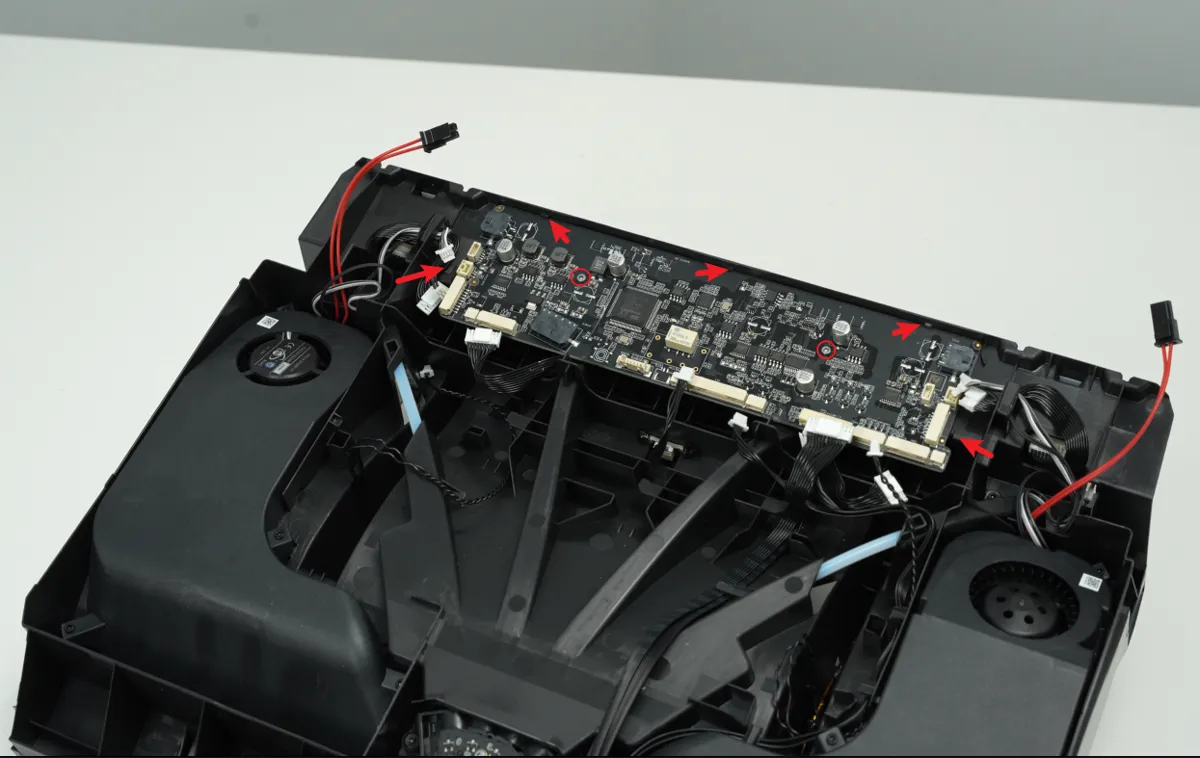

2. AMS 2 Pro bundkortet er fastgjort med 2 skruer B (BT2-5) og 5 clips. Fjern de to skruer med en H1.5-unbrakonøgle.

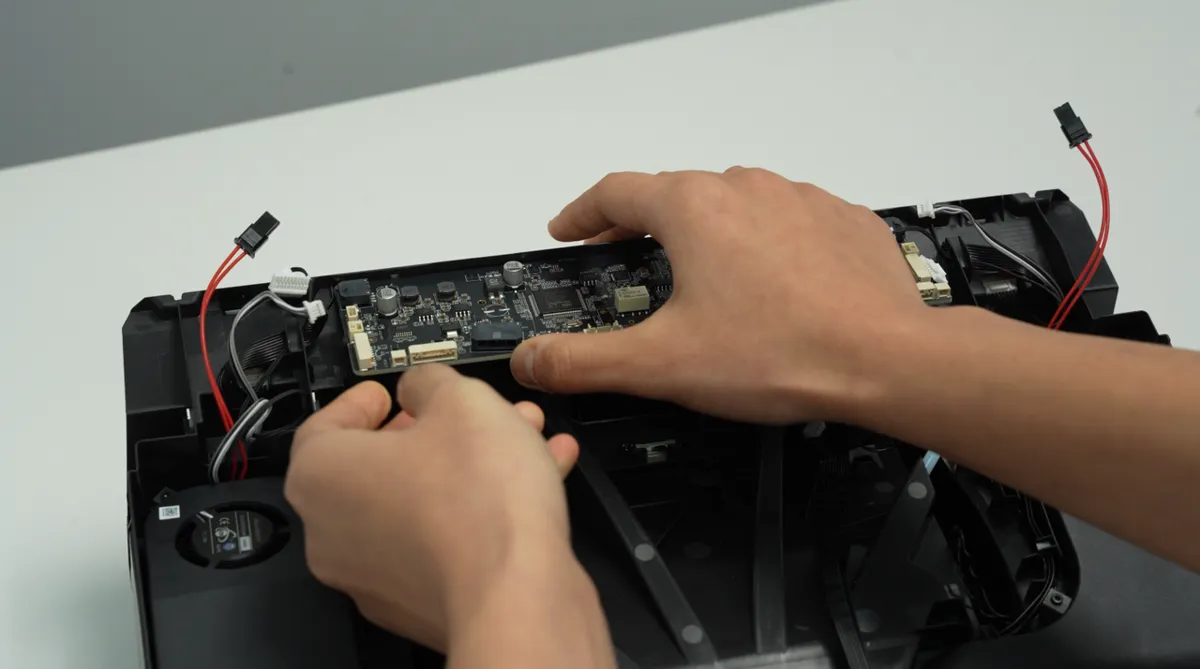

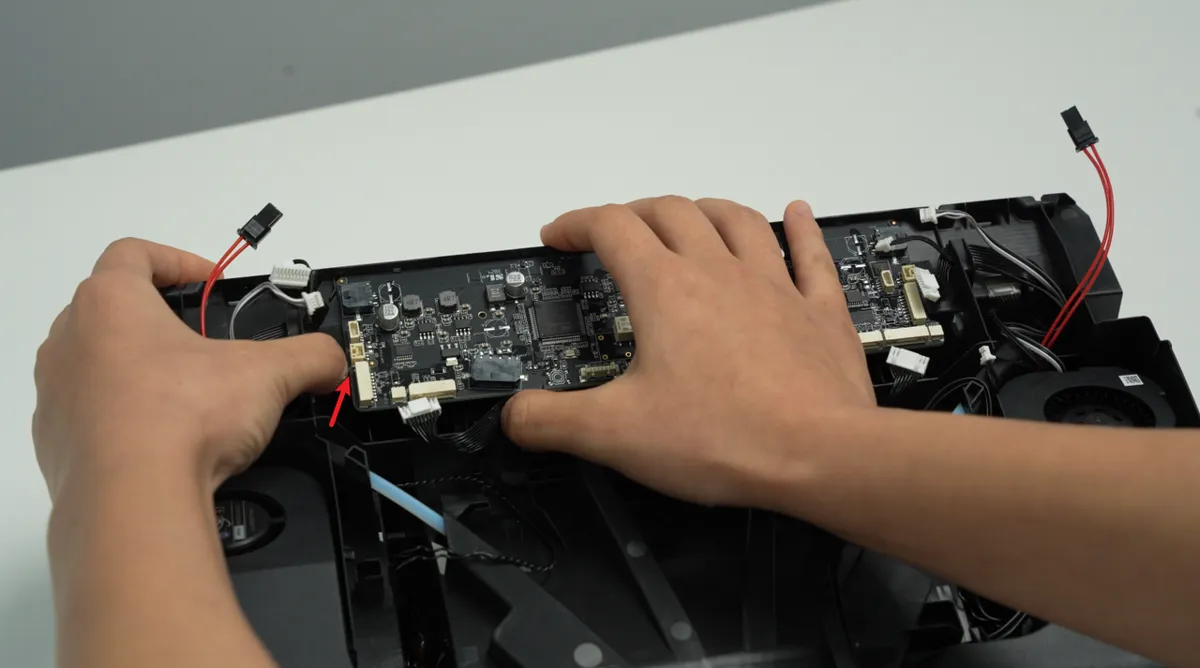

3. Efter du har fjernet de 2 skruer, trækker du forsigtigt den yderste clips til venstre udad, løfter AMS 2 Pro bundkortet fra bunden og fjerner bundkortet.

Trin 2 - Fjern feedermotorkabel

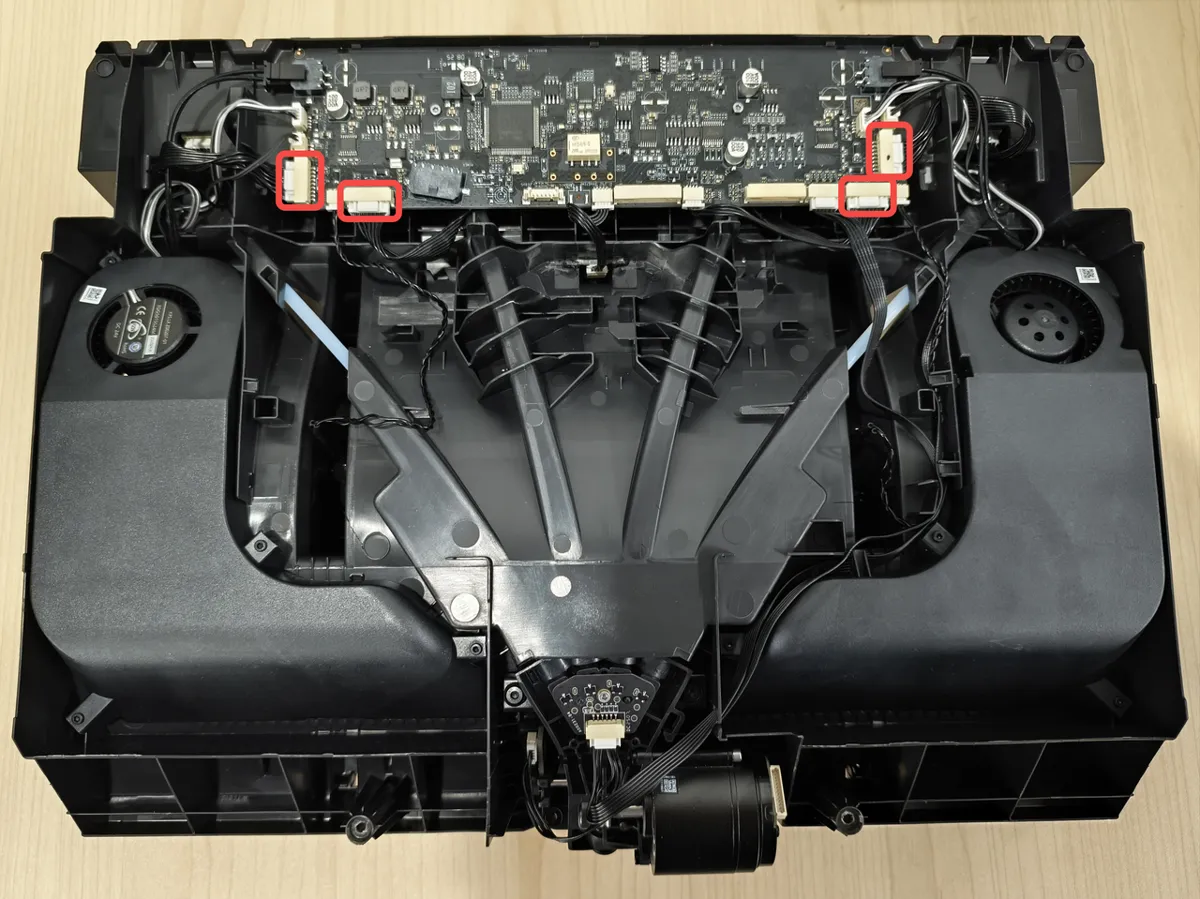

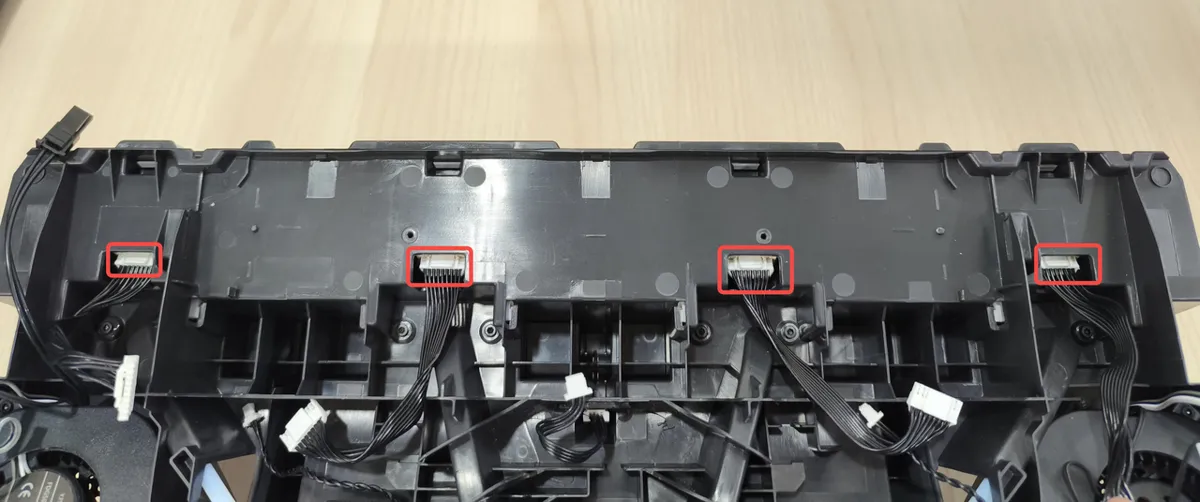

Efter du har fjernet bundkortet, ser du de andre forbindelser til de fire feedermotorkabler.

Tag stikket ud af det feedermotorkabel, der skal udskiftes.

Trin 3 - Tilslut feedermotorkabel

Sæt den ene ende af det nye feedermotorkabel i.

Trin 4 - Monter bundkortet

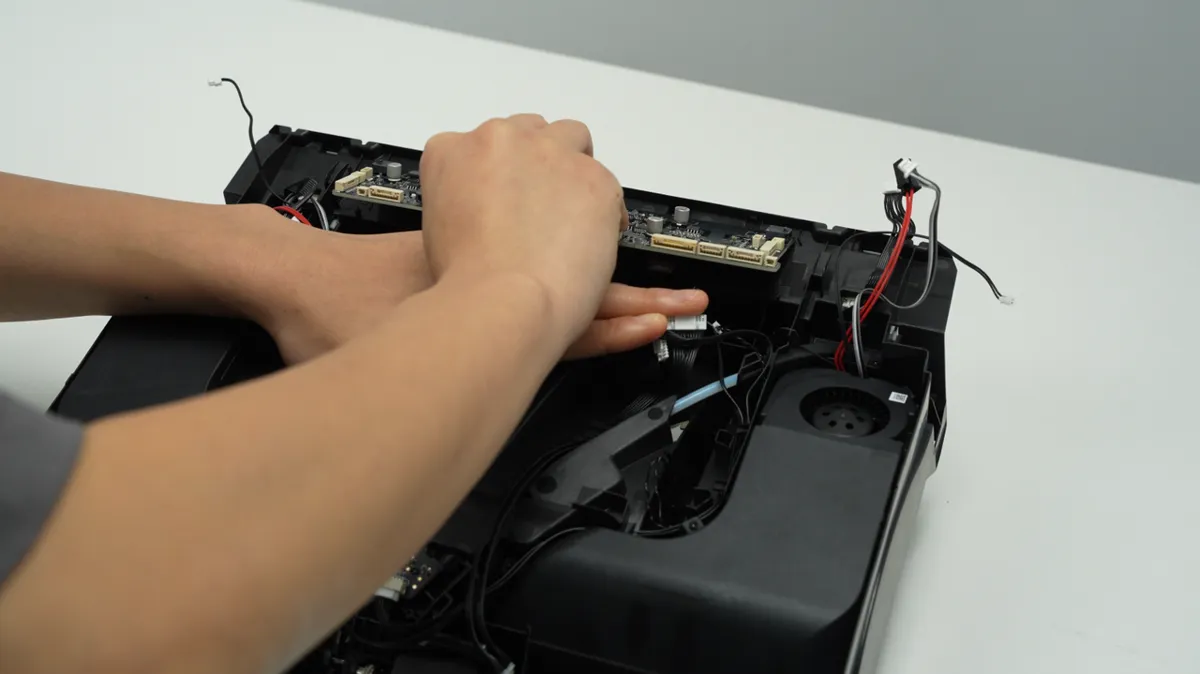

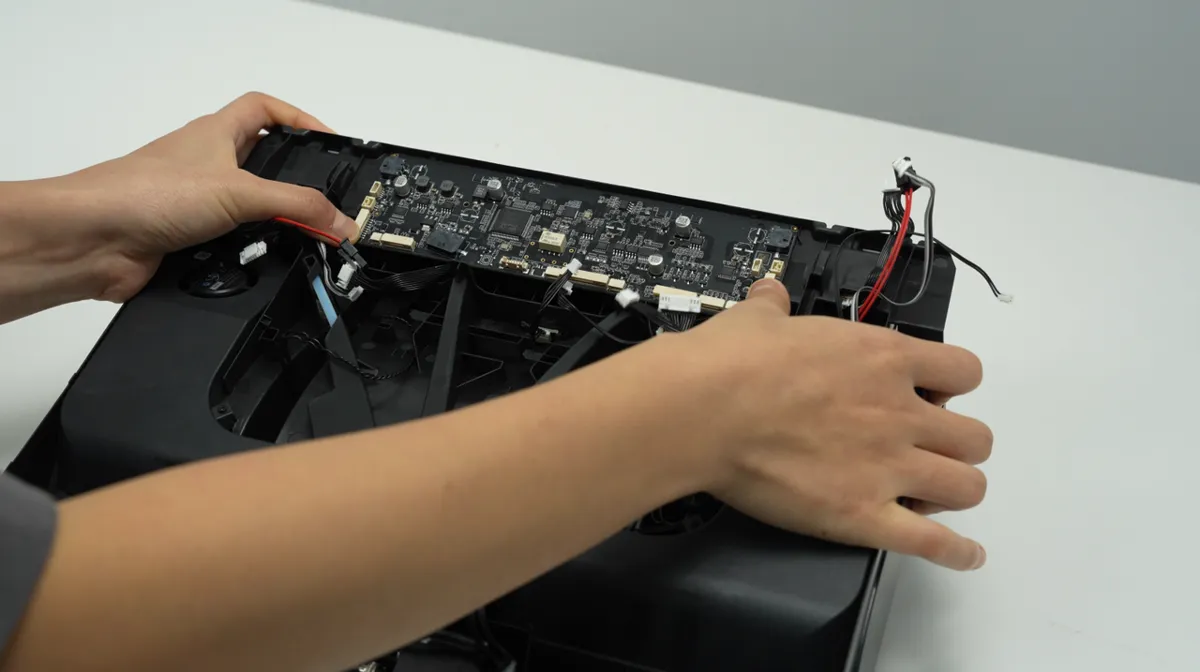

1. Monter bundkortet på AMS 2 Pro midterrammen. Sæt først bundkortet ind i de 3 clips på den øvre kant nedefra og op, tryk det derefter let ned, og sæt det ind i de 2 clips til venstre og højre.

Bemærk: Når du monterer AMS 2 Pro bundkortet, skal du være opmærksom på at tjekke stikket og ikke trykke på stikket på bagsiden af bundkortet.

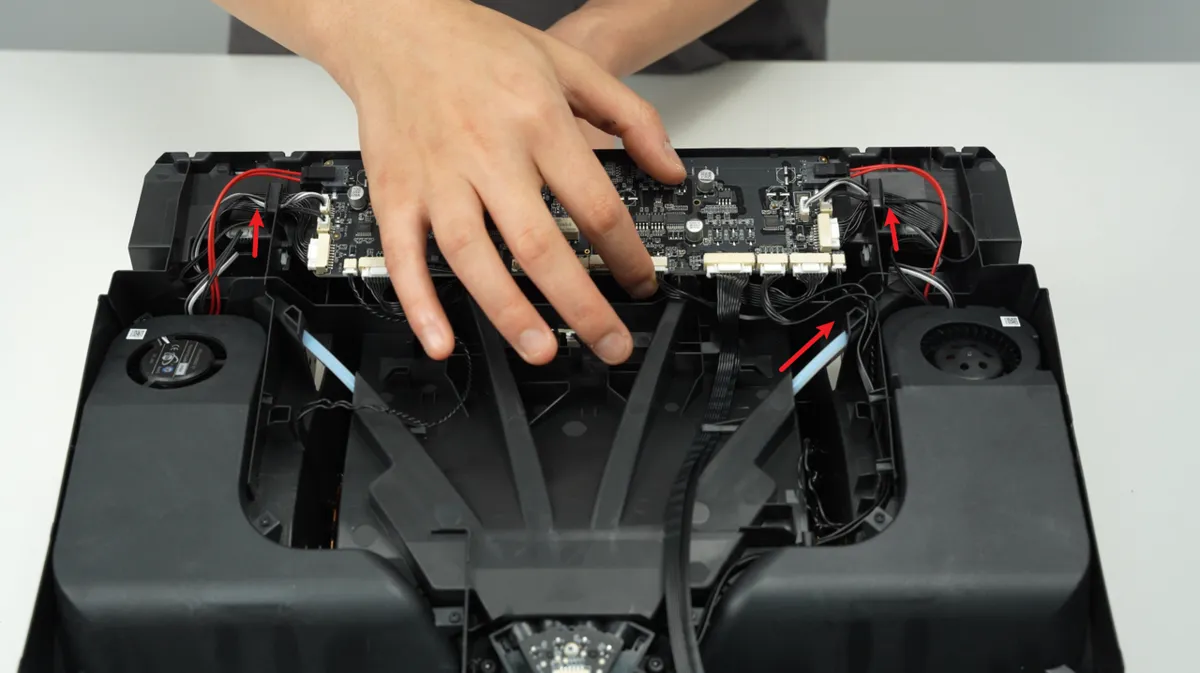

2. Tilslut 18 kabler til AMS 2 Pro bundkortet.

Tilslut de 18 kabler efter mærkerne eller billederne fra før afbrydelsen. Når du har bekræftet, at bundkortet er monteret og fastholdt af de 5 clips, skruer du de 2 skruer fast.

Monter AMS 2 Pro hovedrammen

Trin 1 - Tjek kabelforbindelserne

Bekræft, at alle kabler i kabelpakken er korrekt tilsluttet og sidder godt fast.

Trin 2 - Monter midterrammen

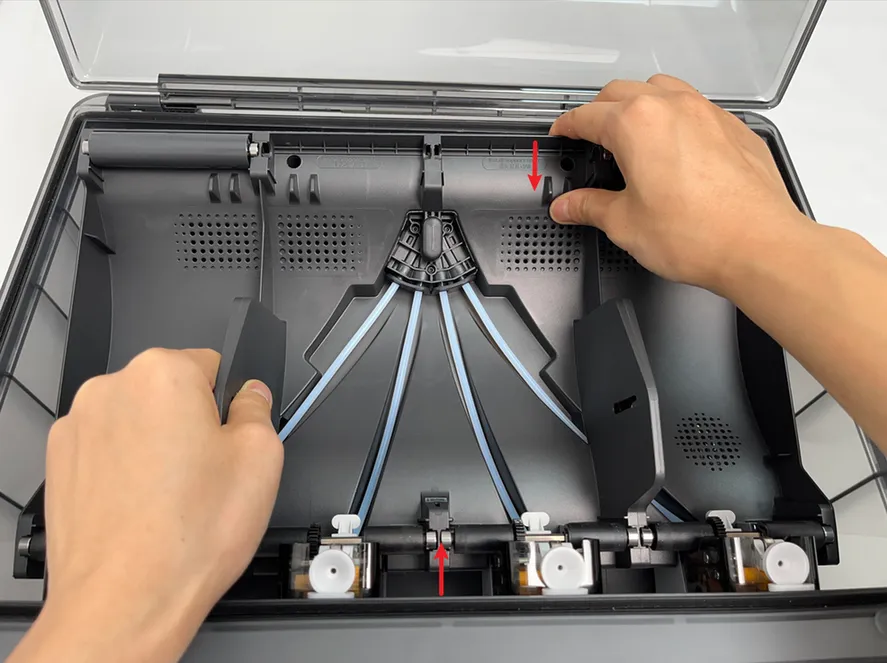

1. Monter AMS-midterrammen i AMS-bunddækslet.

2. Tilslut strømforsyningskablet og signalkablet til AMS 2 Pro strømkortet.

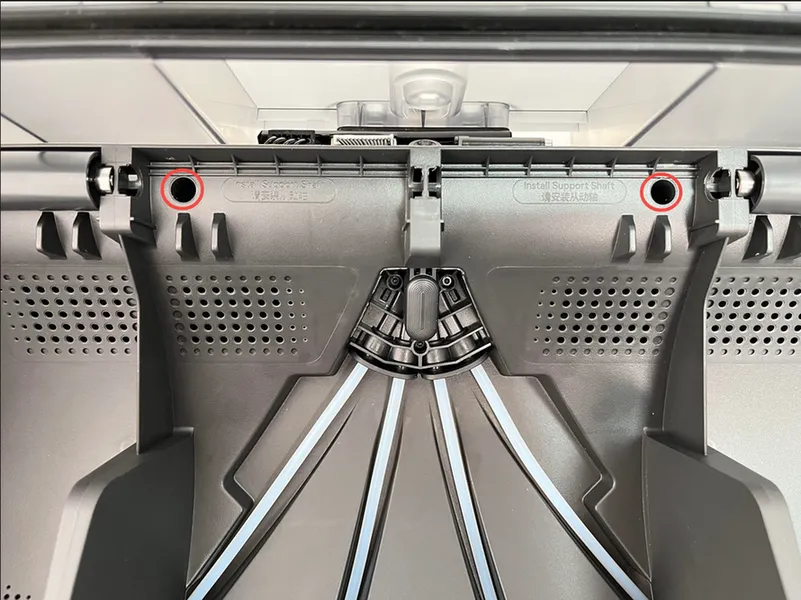

3. Når AMS 2 Pro midterrammen er monteret på plads, skruer du 2 skruer i for at fastgøre den.

Trin 3 - Monter de to drevne støttebøsninger

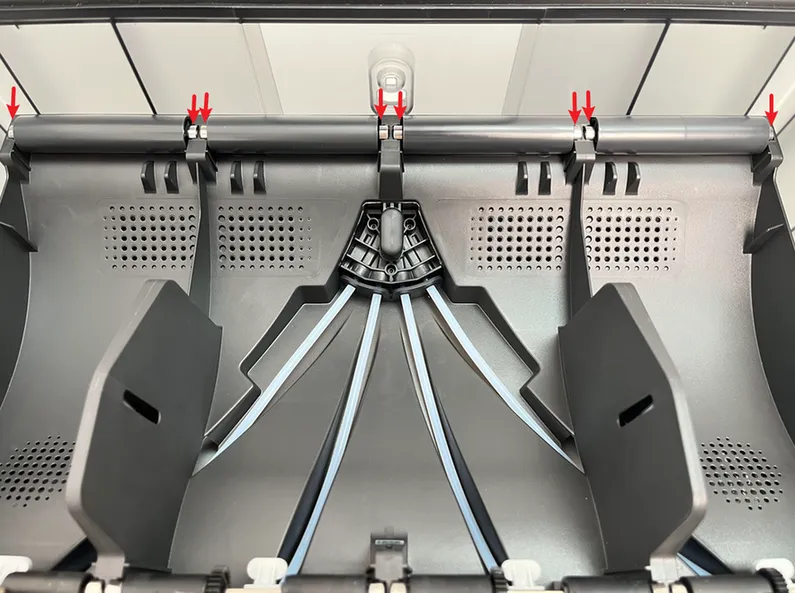

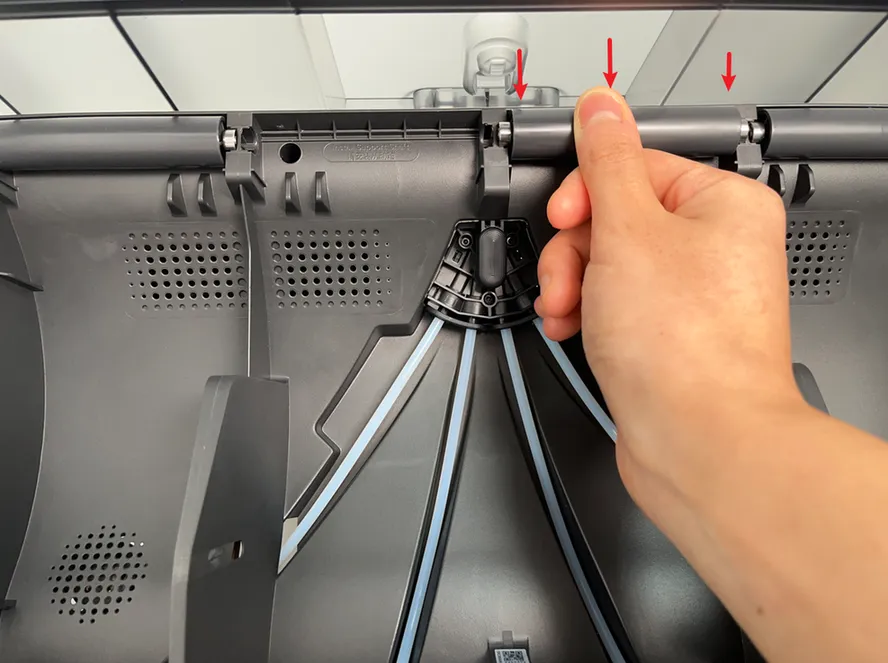

Monter de 2 midterste drevne støttebøsninger, og sørg for, at lejerne i begge ender af de 2 støttebøsninger er trykket på plads.

Trin 4 - Monter PTFE-slangens udløserknap

Tryk PTFE-slangens udløserknap tilbage i huset i følgende retning, før beslaget jævnt ind i det tilsvarende spor, og hold det sorte silikonehus fladt indlejret.

Trin 5 - Tilslut PTFE-slangen

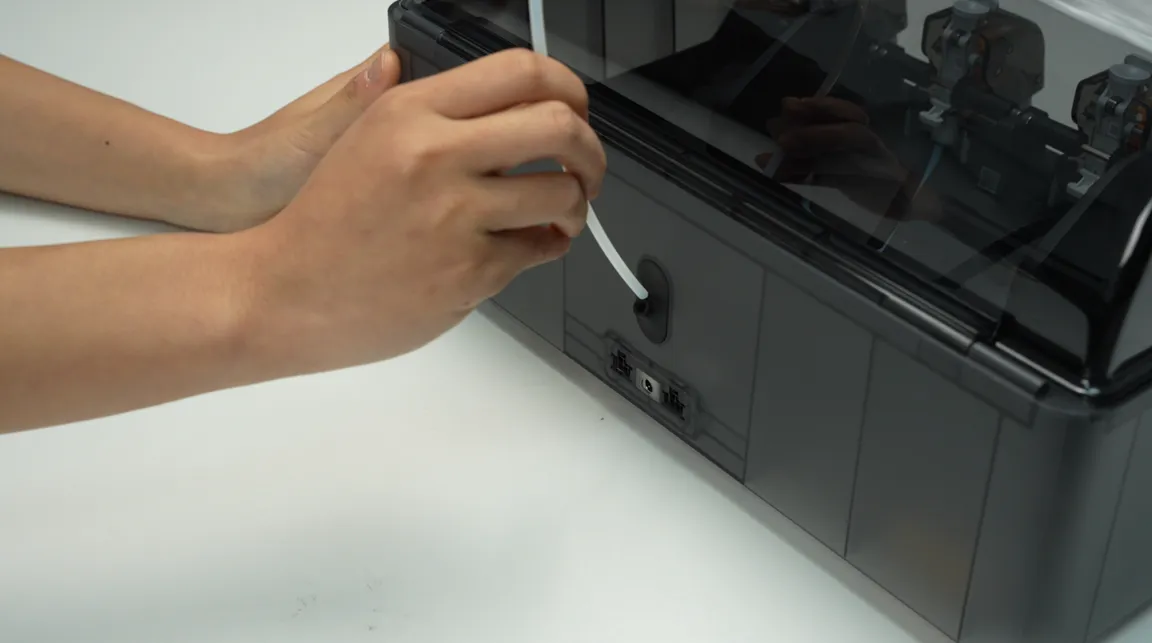

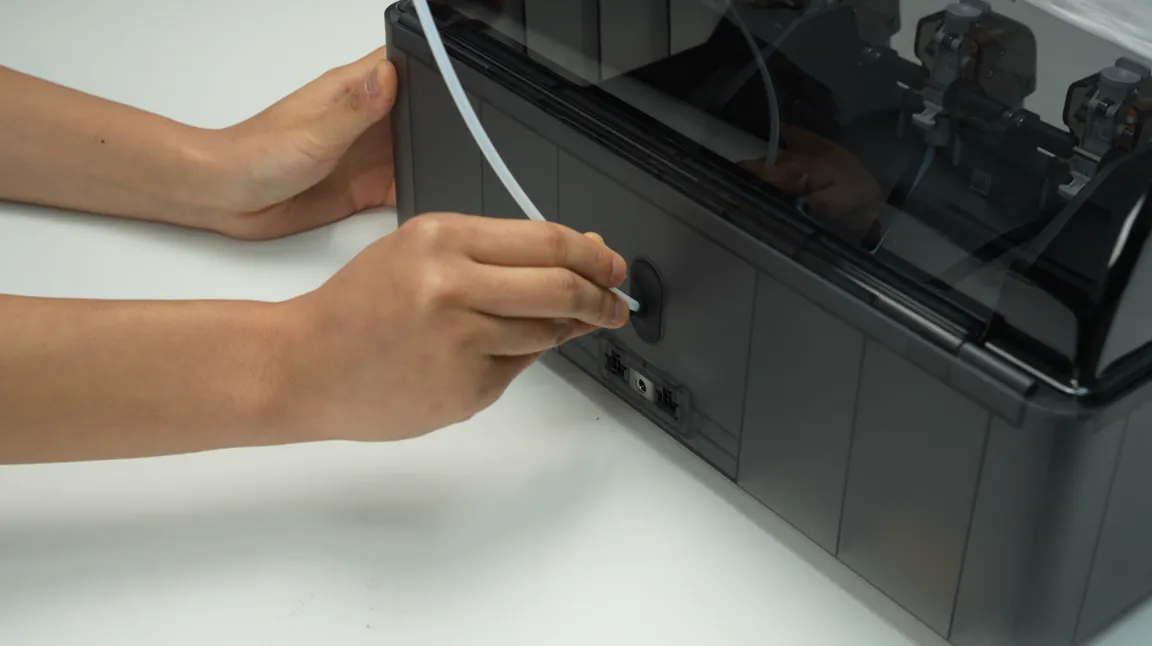

Tjek, at PTFE-slangens silikoneholder flugter med filamenthullet på filament-hubenheden, og skub PTFE-slangen ind bagfra på AMS 2 Pro. Efter monteringen skal du trække i PTFE-slangen for at bekræfte, at den sidder fast.

Kontrol af funktion

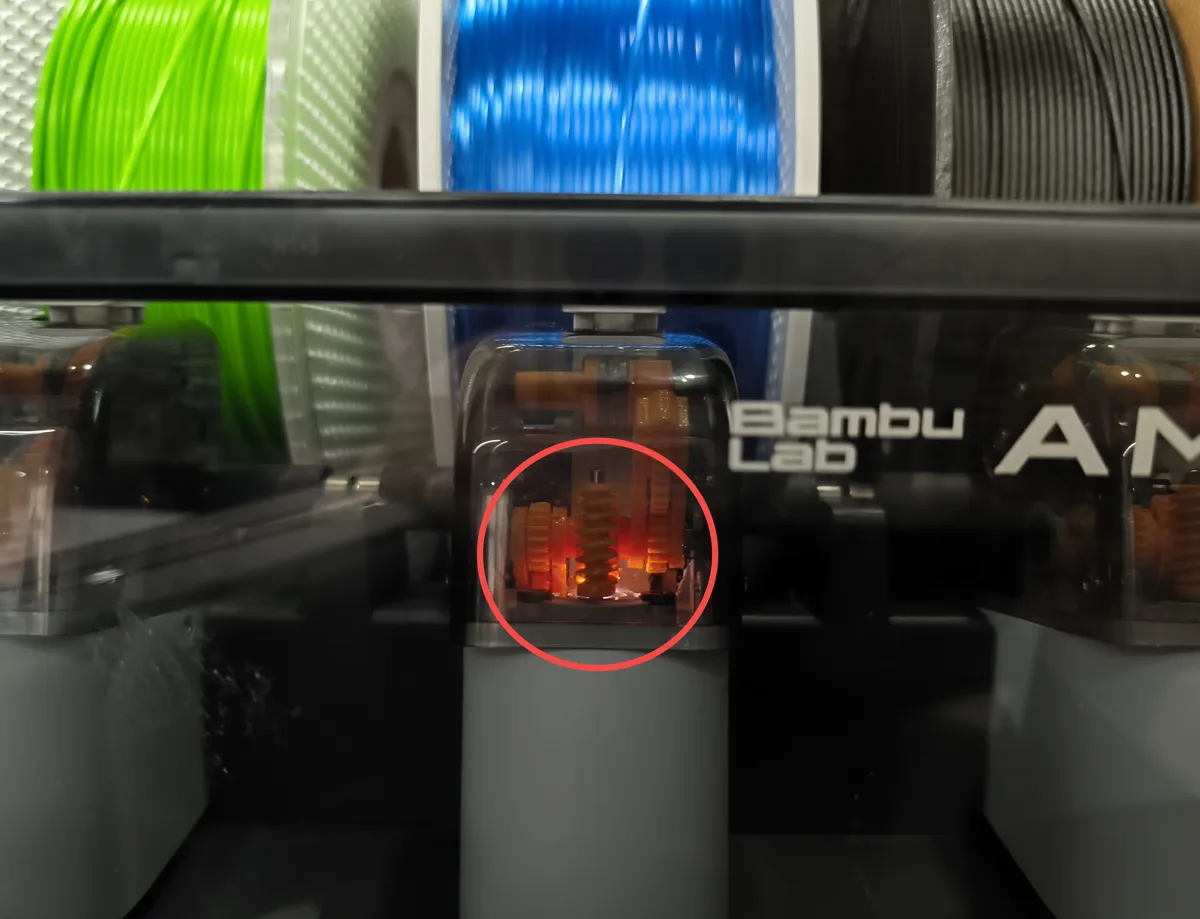

1. Tilslut AMS 2 Pro til printeren, og tænd printeren for at forsyne AMS 2 Pro med strøm. Indikatorlyset på feederen i første trin bør lyse, hvilket viser normal strømforsyning.

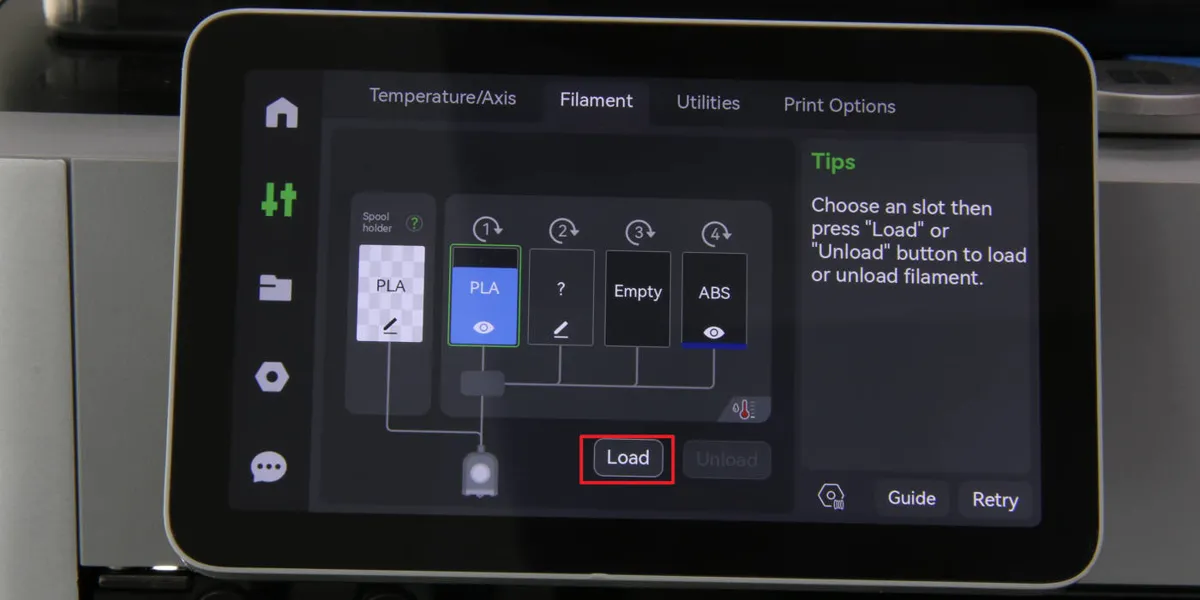

2. Læg et filament med en RFID-chip i, og sørg for, at AMS 2 Pro genkender filamentet korrekt. Klik på "Load" for at indføre filamentet, og bekræft, at AMS 2 Pro leverer filamentet til ekstruderen.

Ellers skal du gå tilbage gennem trinnene, tjekke forbindelserne og prøve igen. Hvis problemerne fortsætter, så kontakt teknisk support for yderligere hjælp.
