Fejlfinding: A1-varmeplade varmer ikke op

Problemsymptomer

Varmepladens temperatur vises som 0°C, eller varmepladen varmer ikke op, efter at pladens temperatur er indstillet.

Fejlårsager og løsninger

Denne artikel guider dig gennem kontrol af kabelforbindelser og brug af et multimeter for yderligere at hjælpe med fejlfinding af problemet, hvor varmepladen ikke kan varme op, eller pladens temperatur er nul.

Nødvendigt værktøj og materialer

• H2.0 unbrakonøgle (bruges til at fjerne fastgørelsesskruerne på printerens bundkappe)
• Pincet med flad spids (bruges til at fjerne den isolerende gummimuffe og tilslutningskabler for nemmere måling)
• Multimeter (hvis du ikke har et multimeter, behøver du kun at udføre trin 1 og 2)

Sikkerhedsadvarsel

Vigtig påmindelse!

Før du udfører vedligeholdelsesarbejde på printeren og dens elektroniske enheder (inklusive printhovedets kabler), skal du slukke for printeren og afbryde strømforsyningen for at undgå kortslutninger, der kan medføre yderligere skader på elektroniske enheder og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, skal du først kontrollere temperaturen på hotend og varmeplade for at undgå at arbejde i varm tilstand. Hvis du er nødt til at arbejde i varm tilstand, skal du bruge varmeisolerende handsker for at sikre sikkert og effektivt vedligeholdelsesarbejde.

Hvis du har spørgsmål til denne vejledning, kan du klikke her for at oprette en sag, så svarer vi hurtigst muligt og giver dig den hjælp, du har brug for.

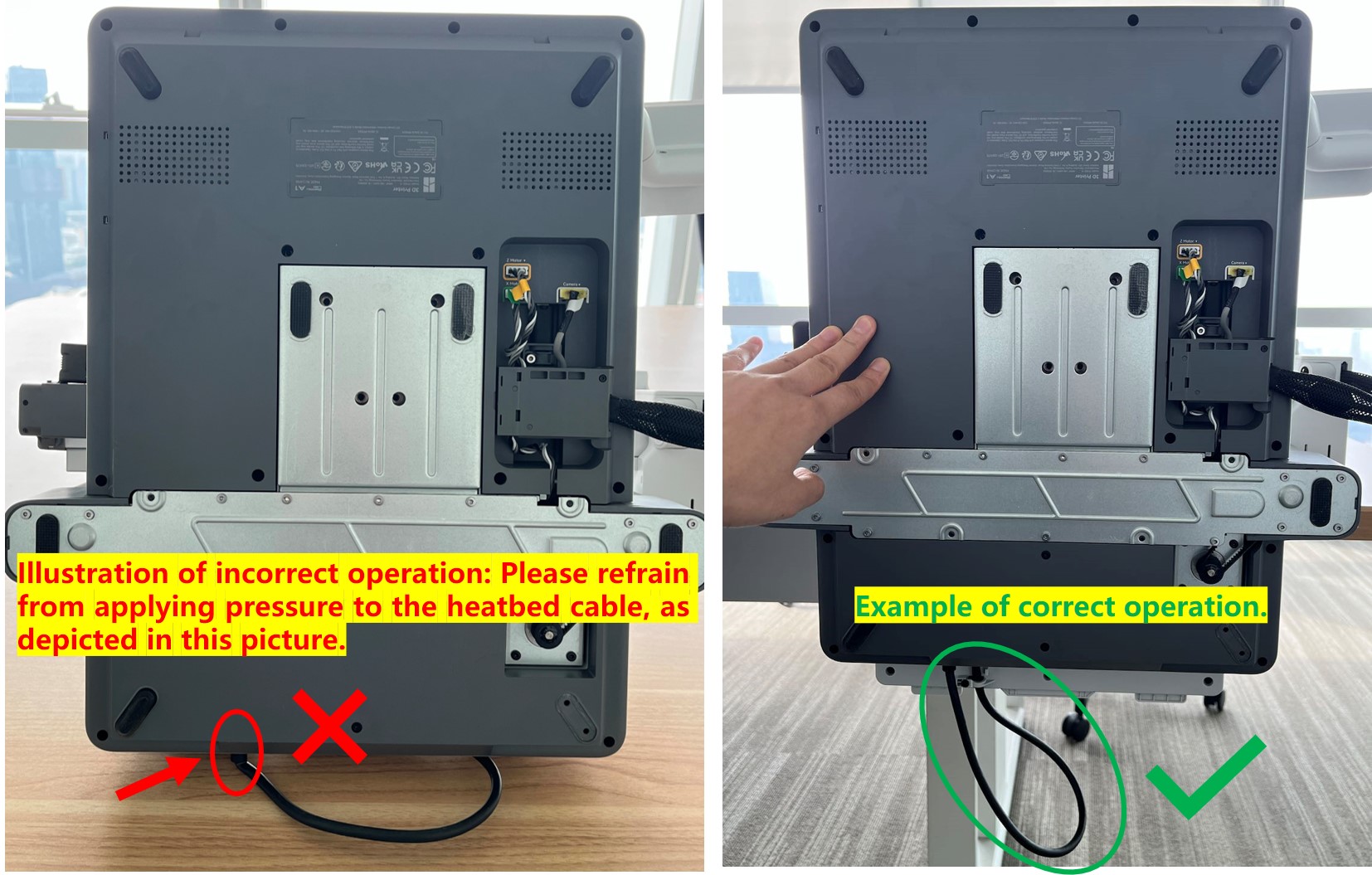

Udsæt ikke varmepladens kabler for ydre kraft under fejlfinding, så du undgår at forringe kablernes levetid.

Fremgangsmåde

Trin 1: Tjek tilslutningen af varmepladens kabler

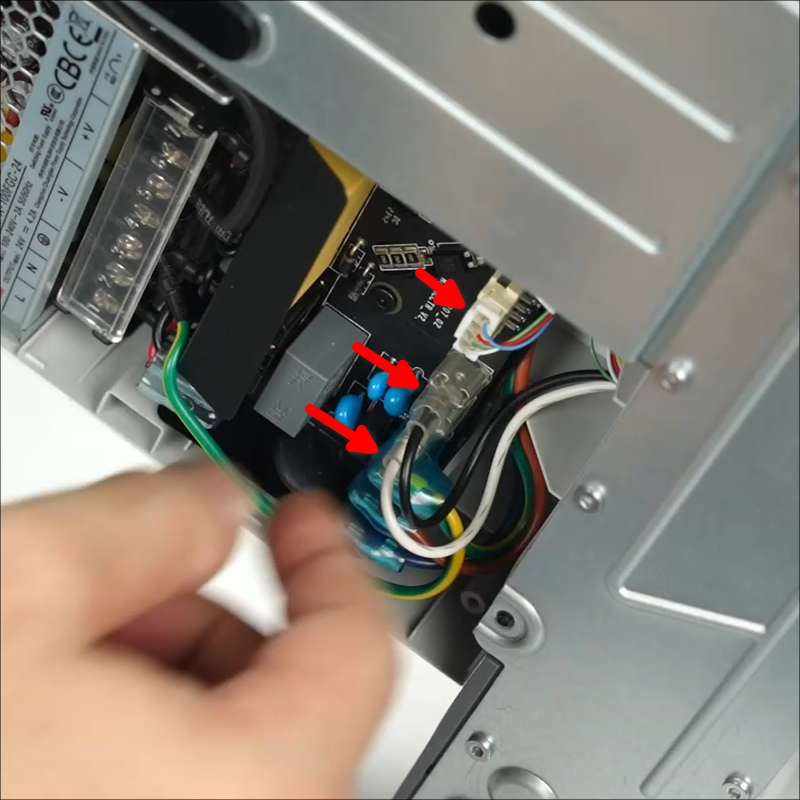

Følg trinnene i artiklen A1 demonterings- og monteringsvejledning til varmeplade for at tilslutte varmepladens signalkabel og strømkabel igen. Tryk derefter bundkappen tilbage på plads i enheden (uden at spænde skruerne).
Tænd for printeren, og se efter, om skærmen normalt kan vise varmepladens temperatur og styre opvarmningen af varmepladen.

Trin 2: Tjek AC-boardets tilstand

Kredsløbskortet, der er forbundet til varmepladens kabler, er AC-boardet. Tjek, om komponenterne på dette kredsløbskort har tegn på svidning eller forbrænding. Hvis komponenterne er beskadigede, skal du udskifte AC-boardet med et nyt. Se A1 vejledning til udskiftning af AC-board.

Trin 3: Mål varmepladens modstandsværdi

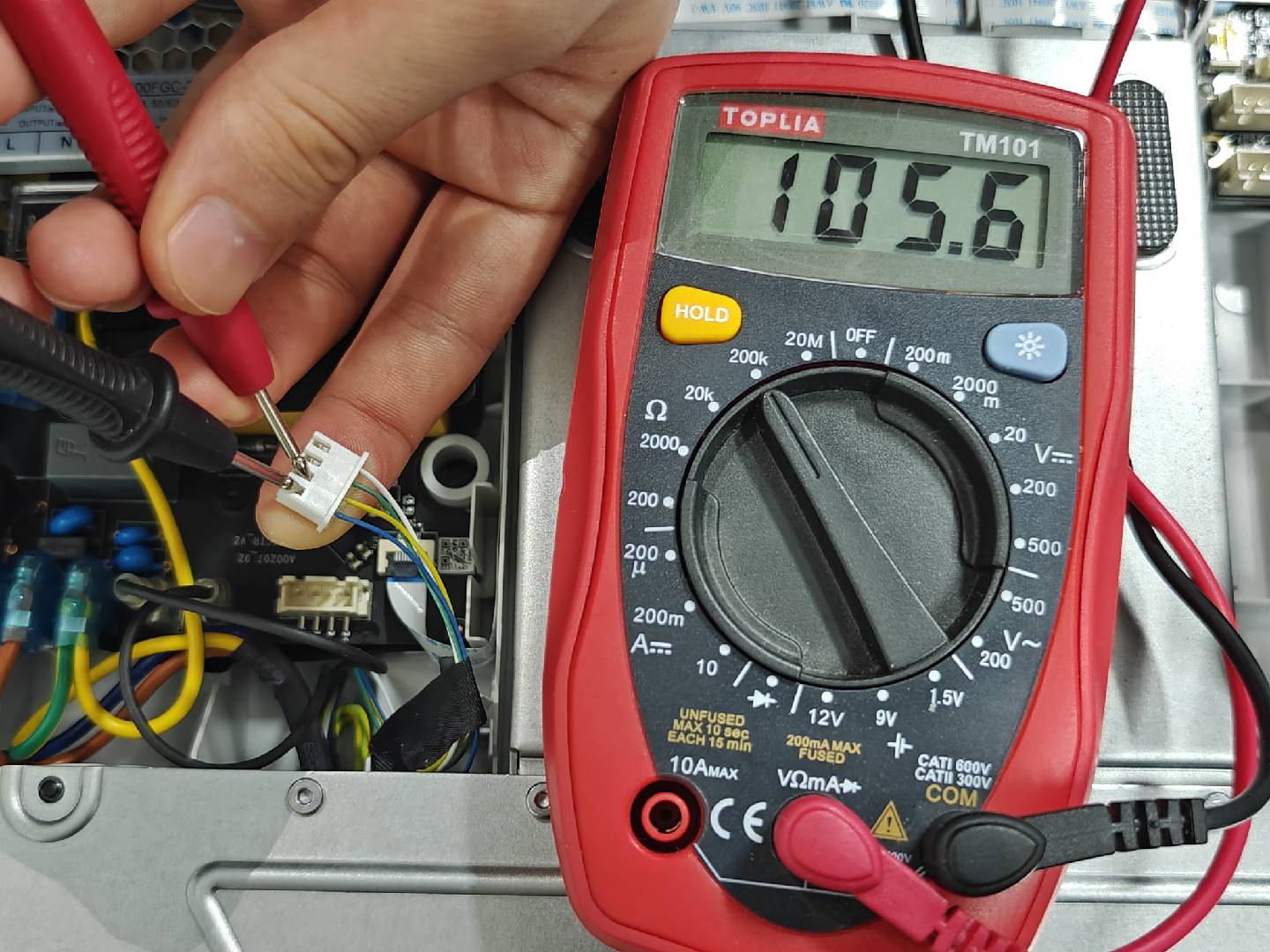

Brug et multimeter til at måle på varmepladens signalkabel-pins (som vist på figuren nedenfor). Hvis den målte modstandsværdi er omkring 100 kΩ (denne værdi påvirkes i høj grad af omgivelsestemperaturen, og en lille afvigelse er normal; den målte værdi på figuren er 105,6 kΩ), beviser det, at varmepladens NTC og dens temperaturmålingskabel fungerer normalt.

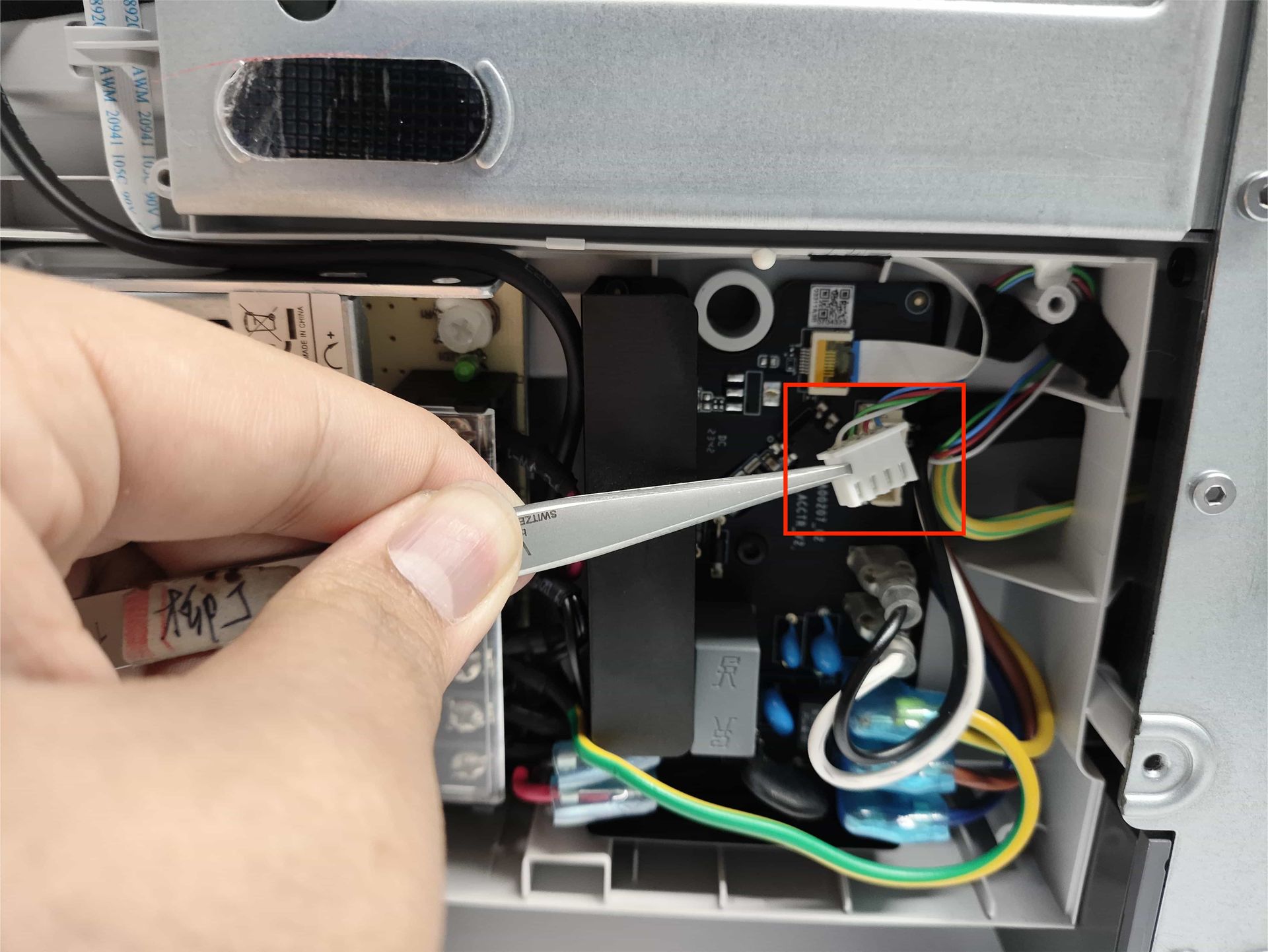

Bemærk: Til denne måling skal du bruge en pincet med flad spids til at trække varmepladens NTC-kabel ud, og målepositionen er ved de gule og blå tilslutningsporte på NTC-kablet, som vist på figuren.

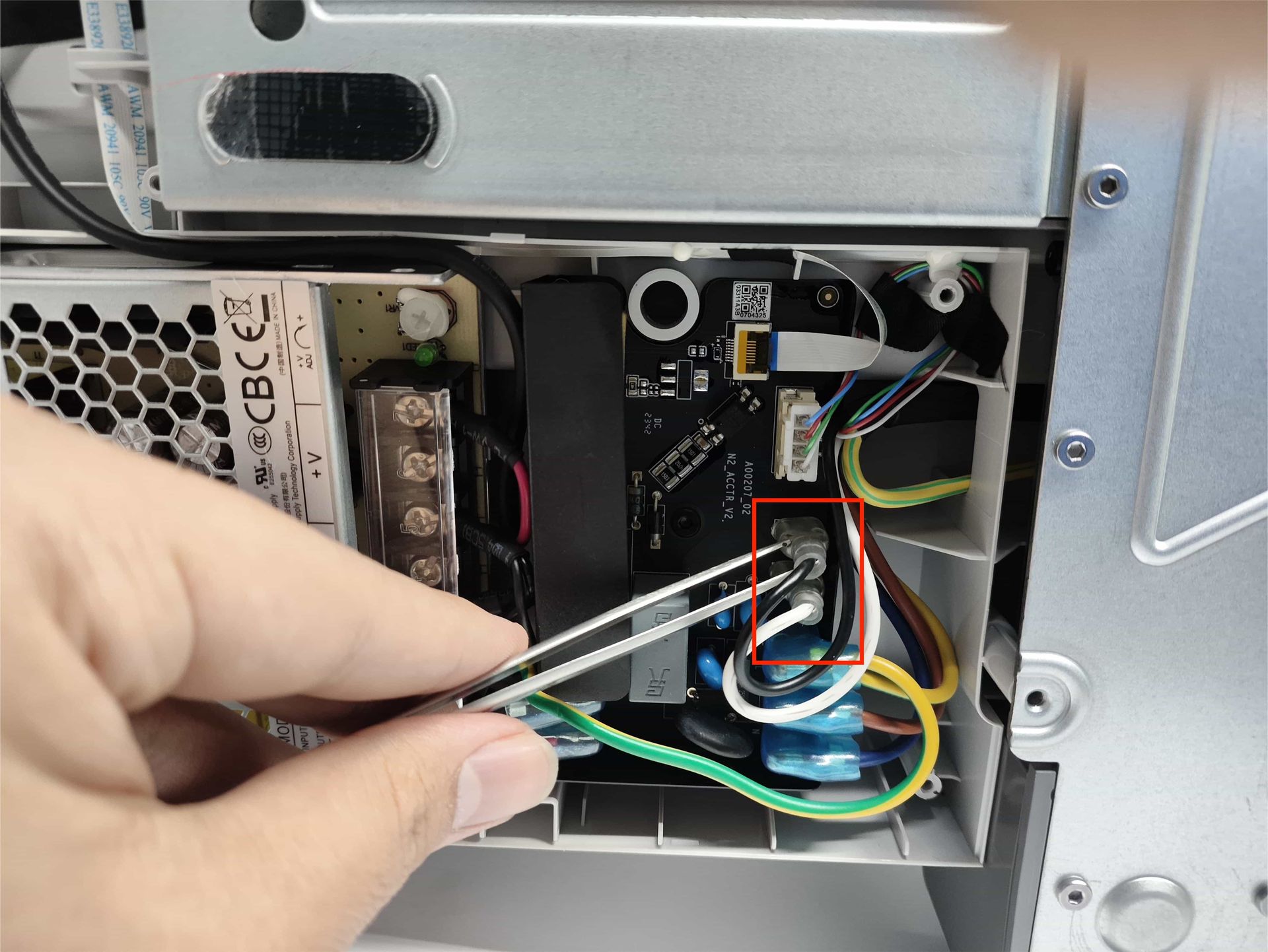

Brug en pincet med flad spids til at skubbe den isolerende gummimuffe omkring tilslutningsposten bagud, og mål derefter modstandsværdien på tilslutningsposten, som vist på figuren.

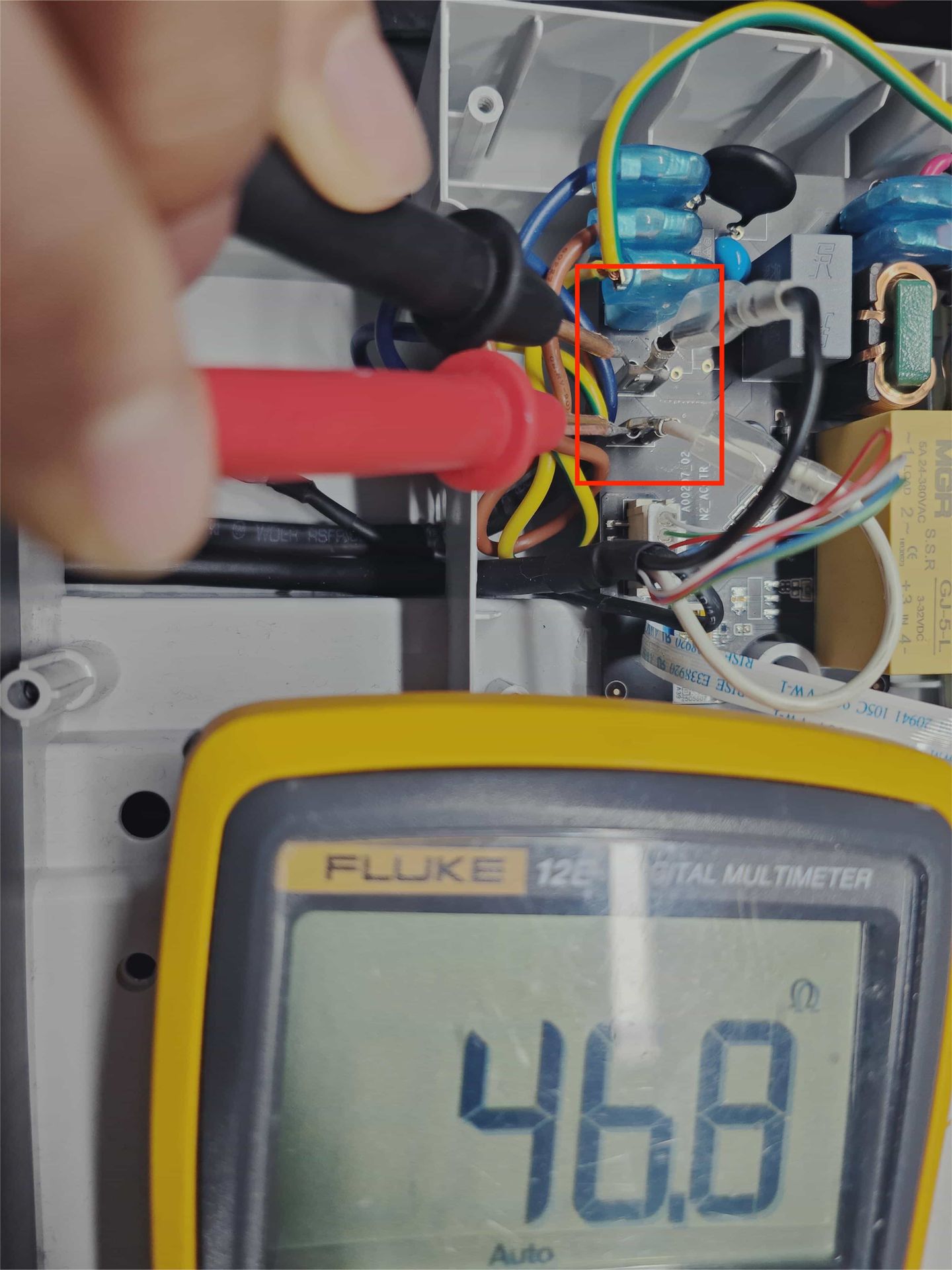

Hvis den målte modstandsværdi her er 45Ω~50Ω (den målte værdi på figuren er 46,8 Ω), beviser det, at varmepladeenheden er normal, og det anbefales at udskifte AC-boardet.
Hvis varmepladens modstand afviger fra den normale værdi, indikerer det, at der er en fejl i varmepladeenheden, og varmepladen skal udskiftes.
