Udskiftning af luftindtagsenhed i AMS HT

Luftindtagsenhed

Nødvendigt værktøj og materialer

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle

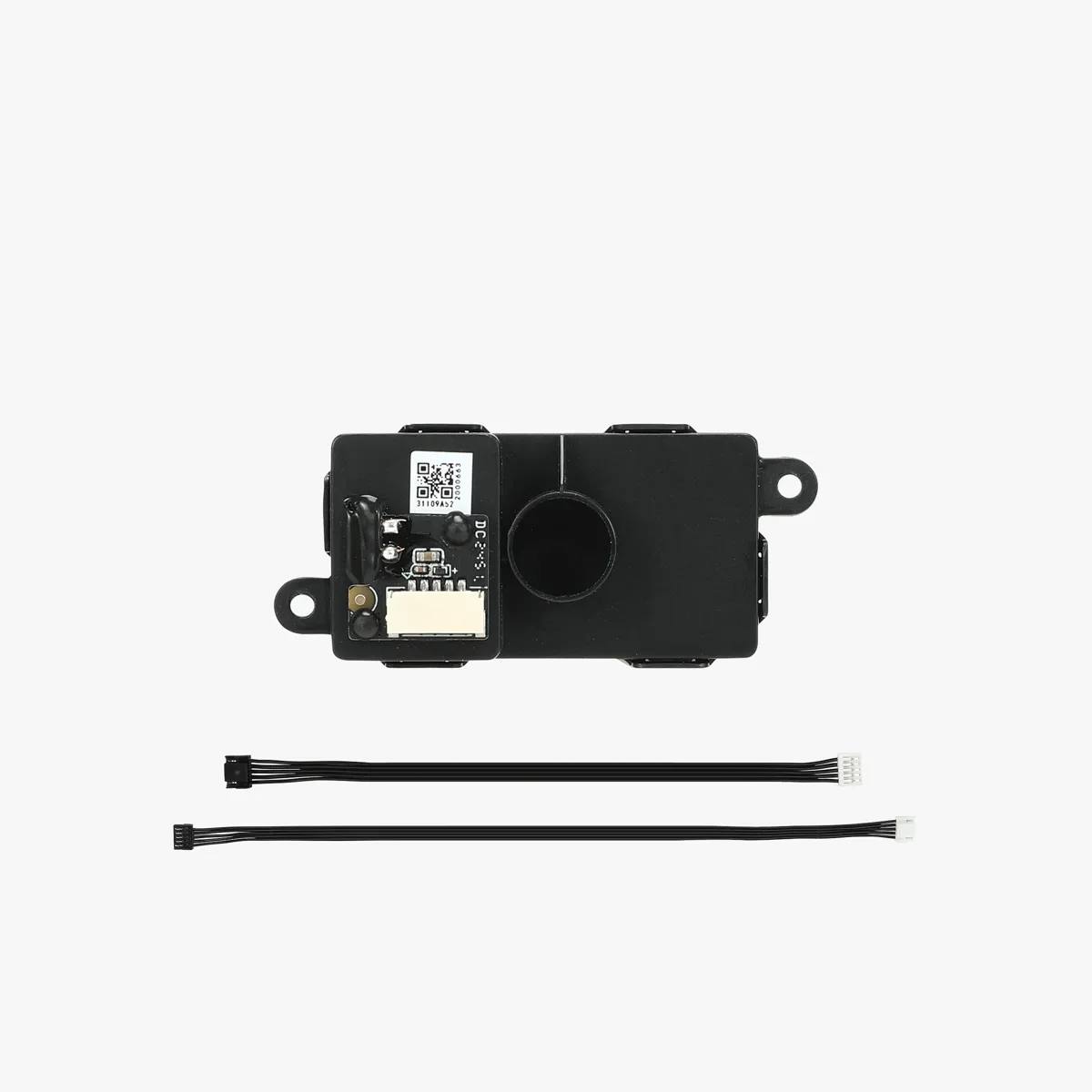

• Luftindtagsenhed (købslink)

Vigtig påmindelse!
Før du udfører vedligeholdelse på printeren eller dens elektroniske komponenter (herunder kabler til printhovedet), skal du slukke printeren og afbryde den fra strømkilden. Det er med til at forhindre utilsigtede skærmtryk eller kortslutning, som kan medføre yderligere skader på elektronikken eller sikkerhedsrisici.

Afmonteringsvejledning

1. Fjern PTFE-slangen bag på AMS HT

Tryk på PTFE-slangens udløserknap bag på AMS HT for at frigøre koblingen, og træk derefter PTFE-slangen ud.

2. Fjern AMS HT-hovedrammen

Fjern først den drevne støtteaksel og den aktive støtteaksel fra filamentslottet. Pas på lejerne i begge ender, når du fjerner lejebøsningerne.

Fjern de to bundskruer (BT3×8).

Løft hovedrammeenheden langsomt opad.

Når åbningen er dannet, løftes hovedrammeenheden. Bemærk: Der er tilsluttet kabler - undgå at bruge kraft.

Frigør stikkets lås og afbryd kablet til frontskærmen.

Afbryd derefter signal- og strømkablerne fra AMS HT-strømprintpladen.

Fjern kablet fra strømstikket til hovedprintpladen. Tryk på oplåsningslåsen og træk stikket ud.

3. Fjern luftindtagsenheden

Fjern de fire skruer (BT2×4) og tag luftindtagsenheden (udgang) bagpå og luftindtagsenheden (indgang) i bunden ud.

Samlingsvejledning

1. Montér luftindtagsenheden

Bemærk: Ved montering af luftindtagsenheden skal du være opmærksom på forskellen i kabellængde og monteringsposition. Det lange kabel monteres på bundenheden (venstre billede), mens det korte kabel monteres på den bageste enhed (højre billede). Hvis du vælger at bruge de originale kabler, kan de medfølgende kabler gemmes som reserve. Spænd luftindtagsenhedens to monteringsskruer (BT2×4) godt fast.

2. Montér AMS HT-hovedrammen

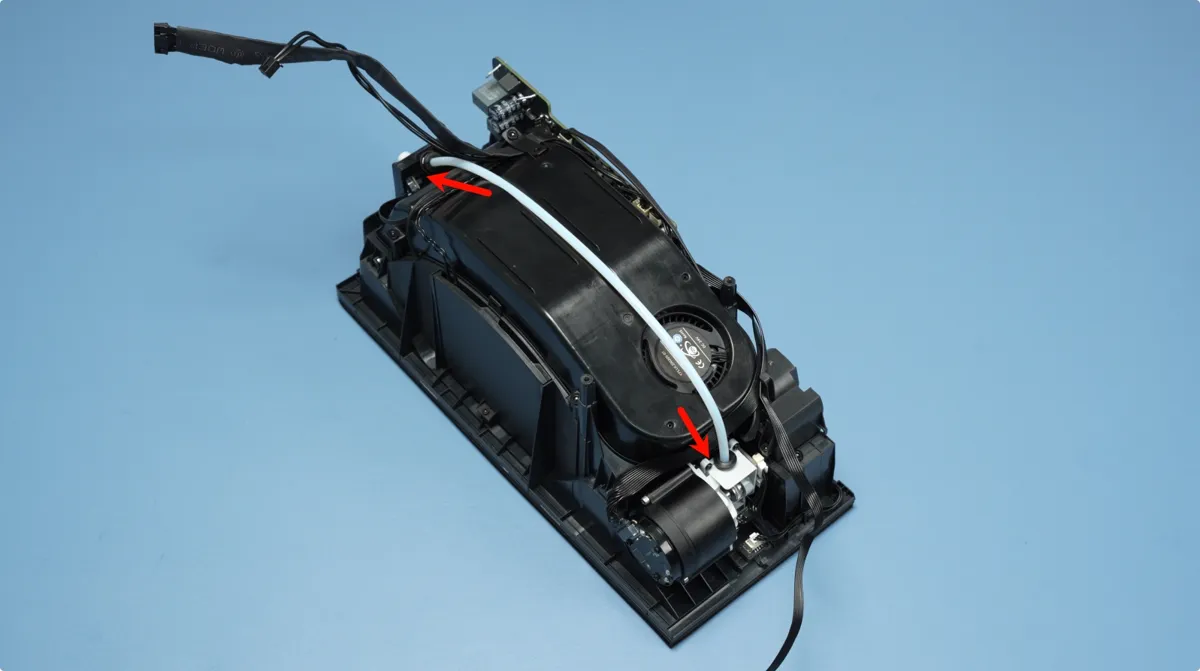

Tilslut PTFE-slangen mellem feederen og udgangen.

Tilslut de to kabler:

1. Kommunikationskabel til hovedprintplade (14-pin).
2. Strømkabel til hovedprintplade (2-pin).

Tilslut strømstikkets kabel til hovedprintpladen og montér isoleringsbøsningen igen.

Bemærk: Polariteten er uden betydning her.

Tilslut kablet til frontskærmen og fastgør det i kanalen.

Hag de udstikkende kabler fast med fingrene og montér hovedrammen i bunddækslet.

Sørg for, at hovedrammen sidder helt på plads, og fastgør den med to bundskruer (BT3×8).

3. Montér den aktive og den drevne støtteaksel

Tryk den aktive støtteaksel ind i det forreste slot, indtil den klikker. Flugt det sorte tandhjul med det gule tandhjul inde i hovedrammen.

Tryk den drevne støtteaksel ind i hovedrammen, indtil den klikker.

Bemærk: Efter monteringen drejes akslerne manuelt for at sikre en jævn bevægelse.

4. Sæt PTFE-slangen ind bag på AMS HT

Skub PTFE-slangen ind bag på AMS HT. Træk forsigtigt i den for at bekræfte, at den sidder fast.

Tillæg

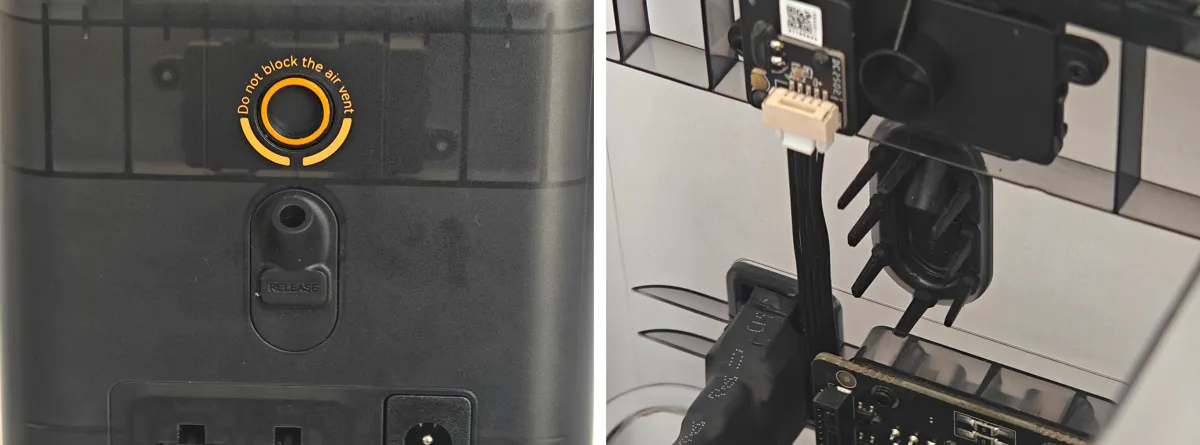

Montering af AMS HT-bagsilikonen

1. Placér bagsilikonen på kabinettets tilsvarende monteringshul, og sørg for, at silikonens stifter flugter med hullerne på AMS HT.

2. Hold silikonerammen fast mod kabinettet med den ene hånd. (På dette tidspunkt skubbes stifterne endnu ikke igennem.)

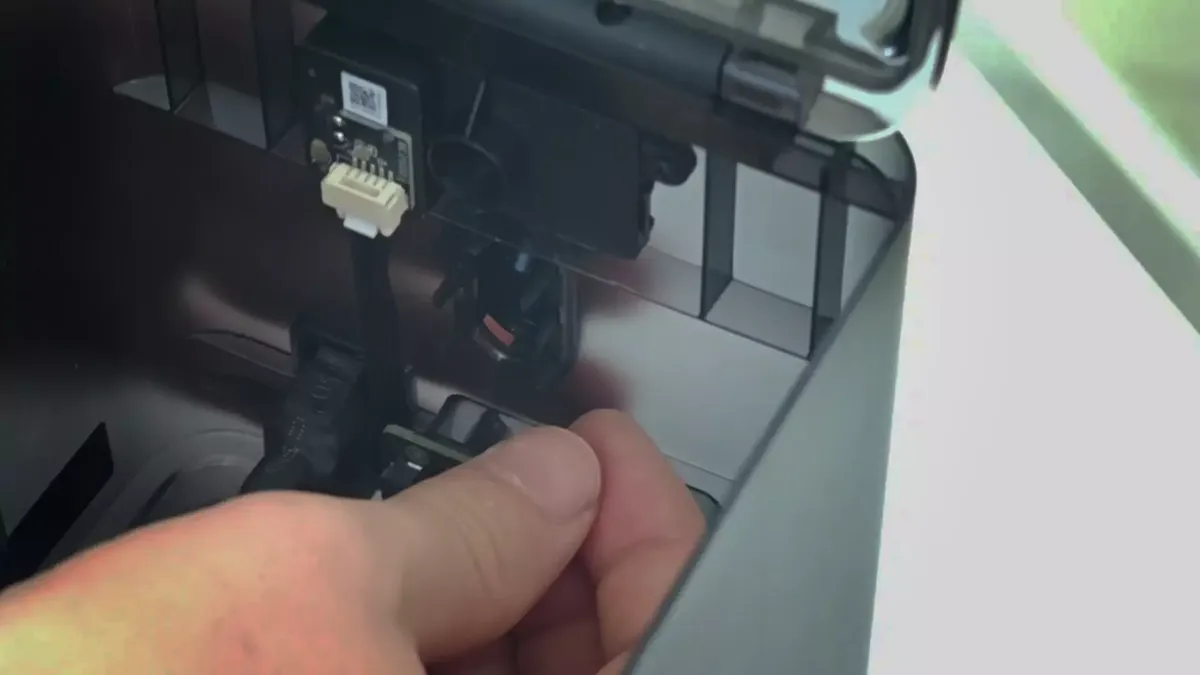

3. Fra indersiden af kabinettet trækkes hver stift forsigtigt igennem sit hul en ad gangen, indtil den er helt igennem.

4. Kontrollér, at alle stifter er trukket helt igennem, og at silikonen ligger plant og sikkert mod kabinettet

Tip: Tag dig god tid og træk stifterne igennem en ad gangen. Trækker du for hårdt eller forsøger at gøre det hele på én gang, kan silikonen strække sig eller deformeres. Hvis en stift ikke flugter korrekt, så skub den tilbage, ret den ind og prøv igen.

Funktionskontrol

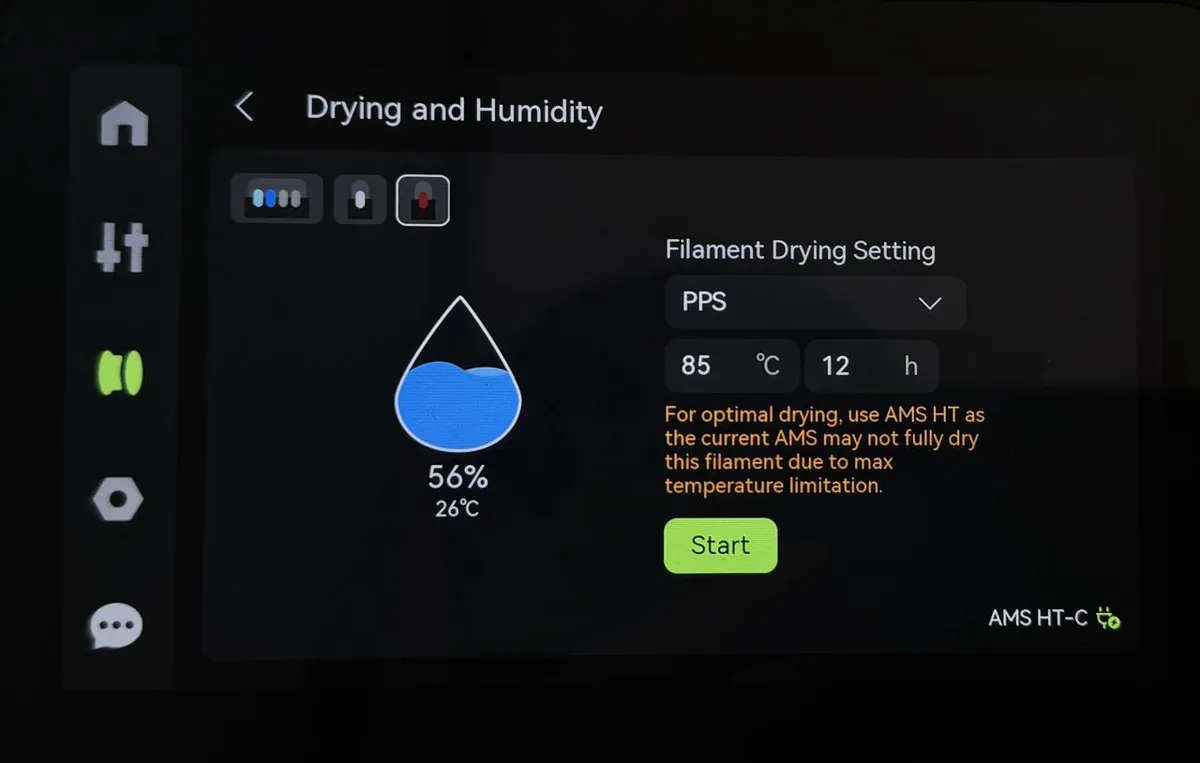

Tilslut strømkablet og forbind AMS HT med printeren. Tænd for strømmen og aktivér tørre- og indføringsfunktionerne via printerens skærm.

• Hvis tørrefunktionen aktiveres uden fejl, fungerer luftindtagsenheden.

• Test indføringsprocessen. Hvis der ikke opstår fejl, er udskiftningen lykkedes.

  Hvis problemerne fortsætter, så kontrollér alle interne kabelforbindelser og prøv igen. Kontakt Bambu Lab-support for yderligere hjælp.
