Udskift Hall-sensorenheden til fremføring på AMS HT

Hall-sensorenhed til fremføring

En Hall-sensorenhed til fremføring sidder nær udgangen bag på AMS HT.
Denne komponent bruges til at registrere, om filamentet er blevet ført korrekt ud af AMS HT.
Ved en unormal tilstand som filamentbrud eller blokering hjælper Hall-sensoren til fremføring med at bestemme filamentets nøjagtige position, så du hurtigt kan fejlsøge problemet.

Gældende model

AMS HT

Hvornår skal den udskiftes

• Hall-sensorenheden til fremføring er beskadiget.

Nødvendigt værktøj og materialer

• Ny AMS HT Hall-sensorenhed til fremføring
• H2.0 unbrakonøgle
• H1.5 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, før du udfører nogen form for vedligeholdelse, herunder arbejde på printerens elektronik og printhovedets ledninger. Hvis du udfører opgaver med printeren tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan give skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en tryg og effektiv vedligeholdelse. Har du bekymringer eller spørgsmål til at følge denne vejledning, anbefaler vi, at du opretter en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Før du går i gang, skal du sørge for, at AMS'en er afbrudt fra printeren.

Fjern den gamle Hall-sensorenhed til fremføring

1. Fjern PTFE-slangen bag på AMS HT

Tryk på PTFE-slangens udløserknap bag på AMS HT for at frigøre koblingen, og træk derefter PTFE-slangen ud.

2. Fjern den drevne og aktive støtteaksel

Fjern først den drevne støtteaksel og den aktive støtteaksel fra filamentpladsen. Pas på lejerne i begge ender, når du fjerner lejebøsningerne.

3. Fjern AMS HT-hovedrammen

Fjern de to nederste skruer (BT3×8).

Løft hovedrammeenheden langsomt opad.

Når der er kommet en åbning, løftes hovedrammeenheden. Bemærk: Der er kabler tilsluttet - gå ikke voldsomt til værks.

Frigør stikkets lås, og afbryd kablet til den forreste skærm.

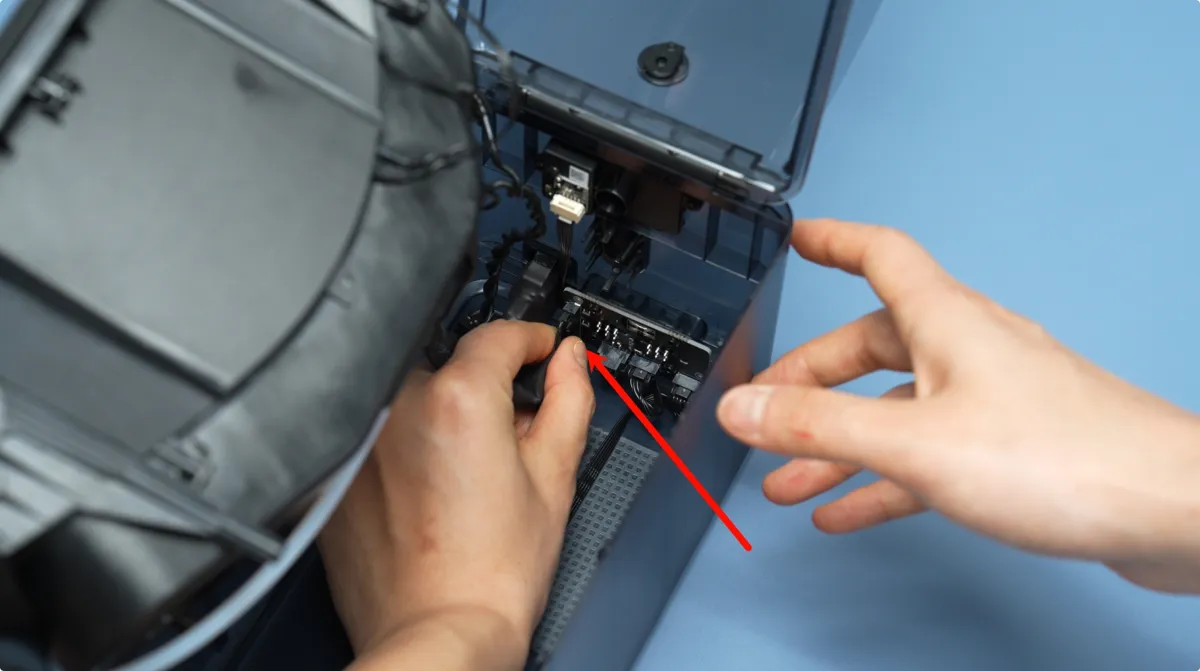

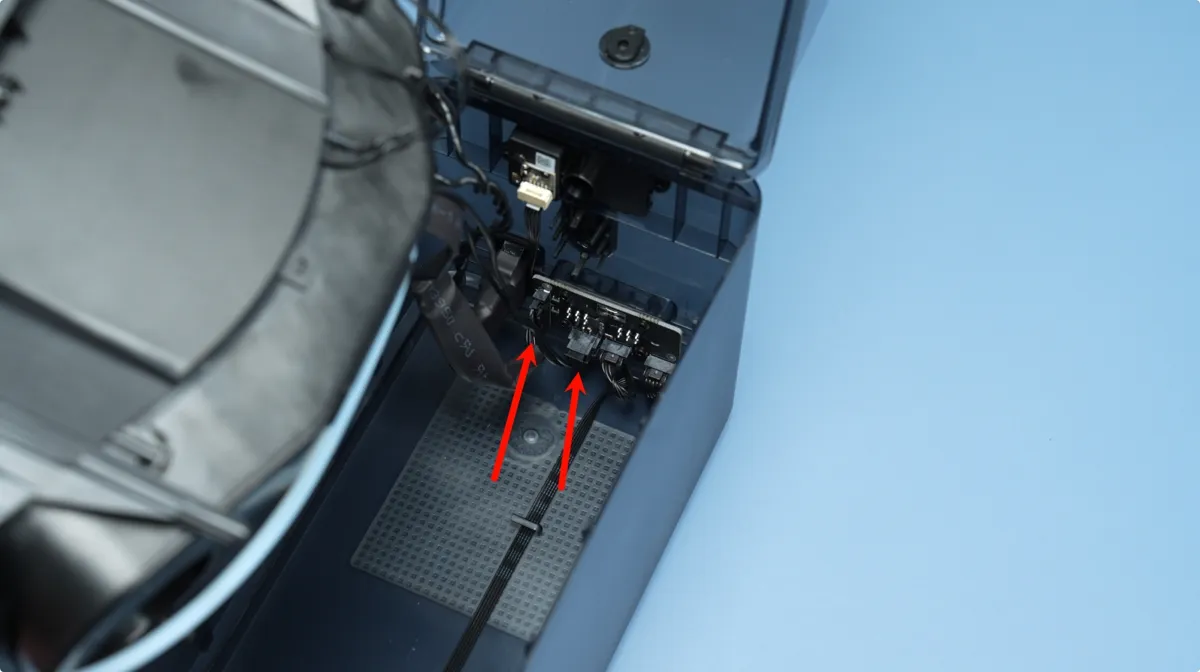

Afbryd derefter signal- og strømkablerne fra AMS HT-strømkortet.

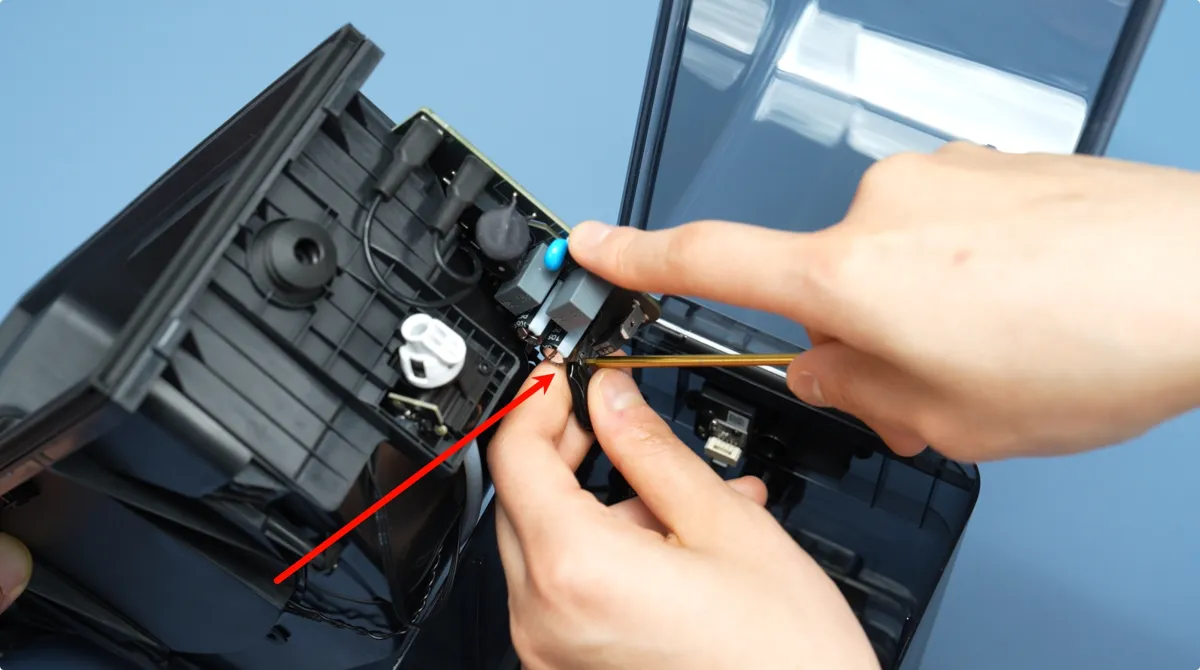

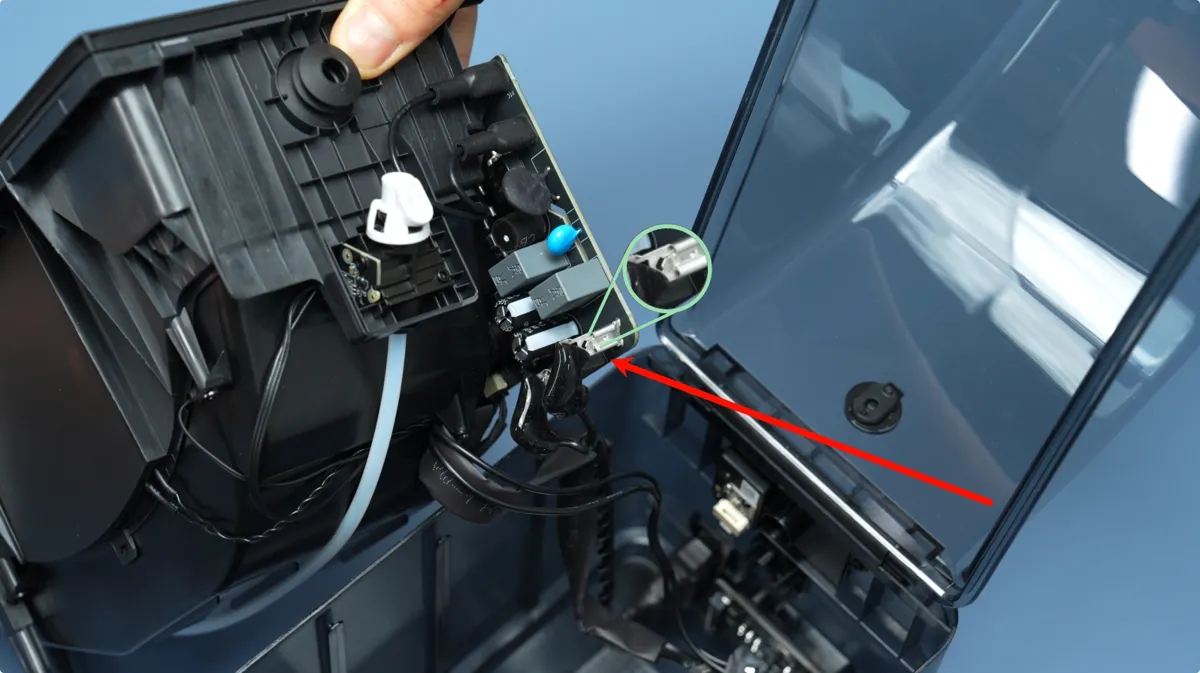

Fjern kablet mellem strømstikket og hovedkortet. Tryk på oplåsningslåsen, og træk stikket ud.

4. Afbryd komponentens stik fra hovedkortet

Afbryd kabelstikket til Hall-sensorenheden til fremføring fra AMS HT-hovedkortet.

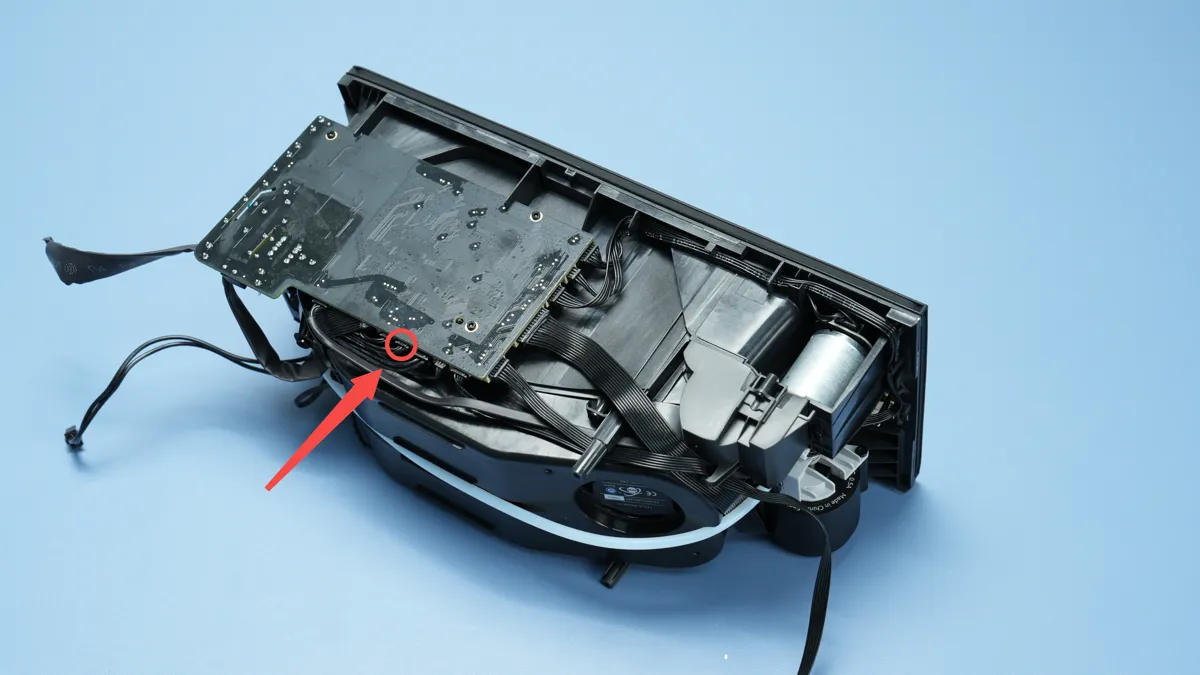

Stikkets placering er vist på figuren nedenfor.

5. Fjern Hall-sensorenheden til fremføring

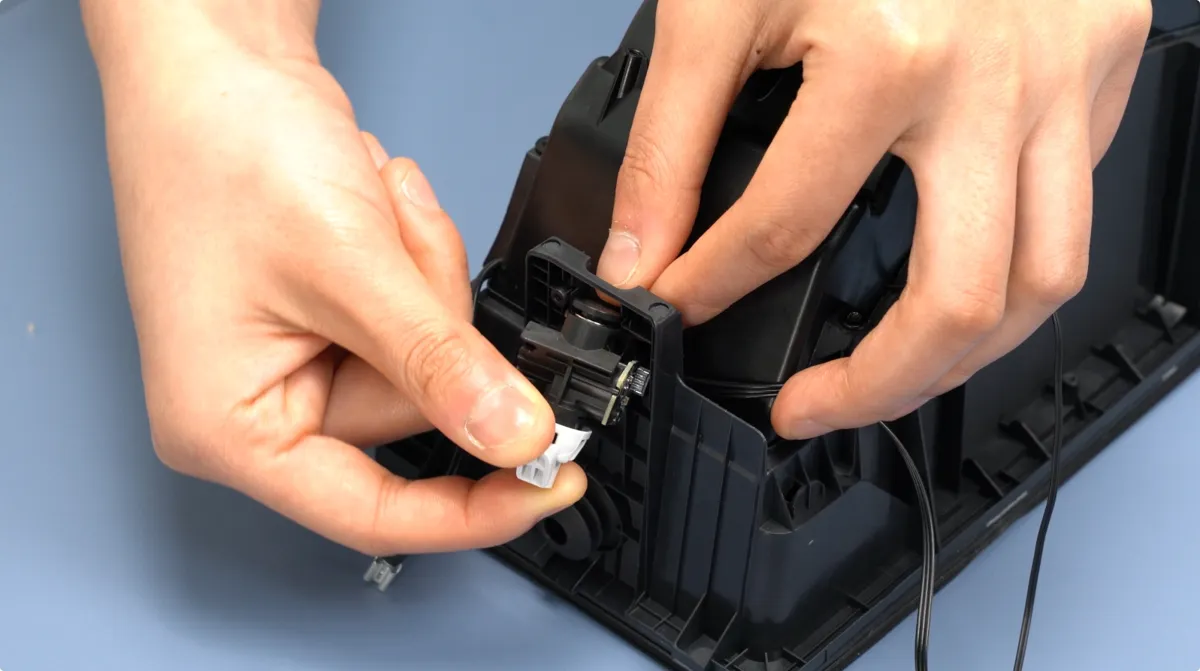

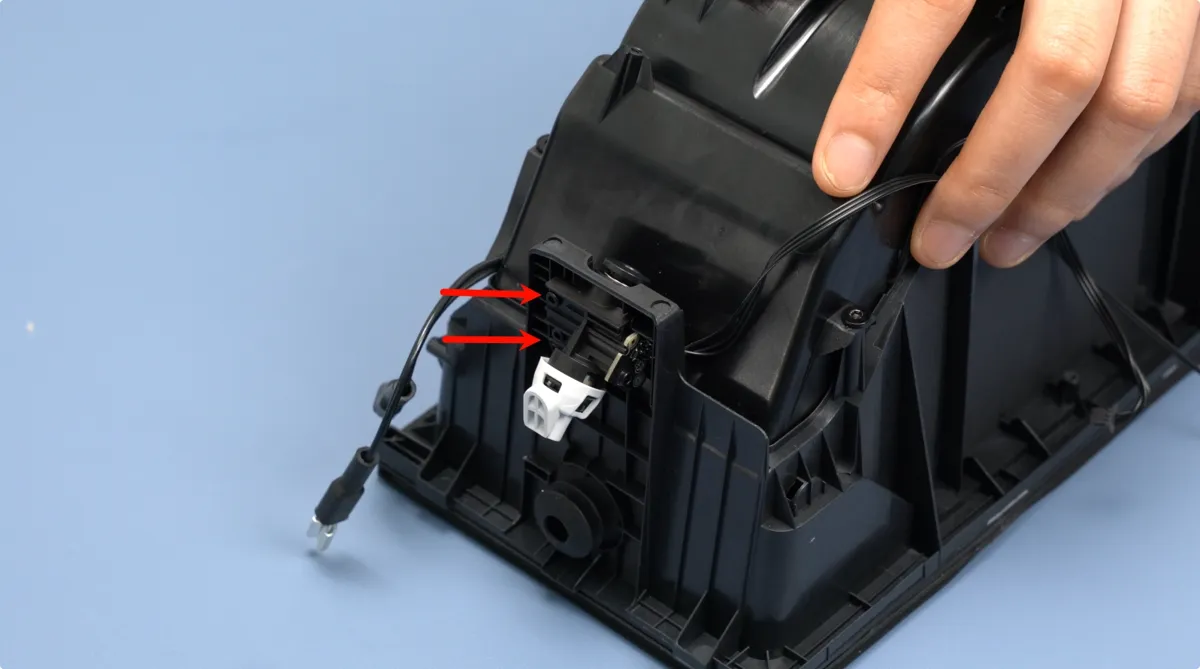

Fjern de to skruer til Hall-sensoren (BT2×5), og tag sensoren ud.

Monter den nye Hall-sensorenhed til fremføring

1. Monter Hall-sensorenheden til fremføring

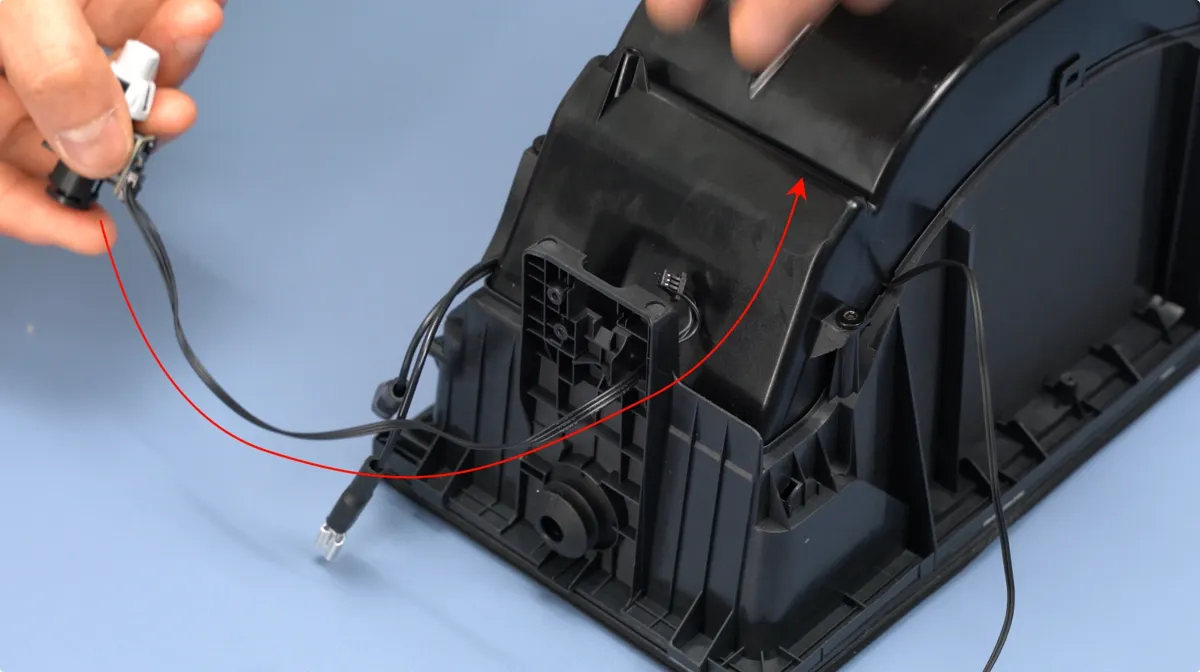

Før kablet gennem hullet, og fastgør sensoren med to skruer (BT2×5).

2. Tilslut komponentens kabelstik

Sæt kabelstikket til Hall-sensorenheden til fremføring i den tilsvarende port på AMS HT-hovedkortet igen.
Portens placering er vist på figuren nedenfor.

3. Monter AMS HT-hovedrammen

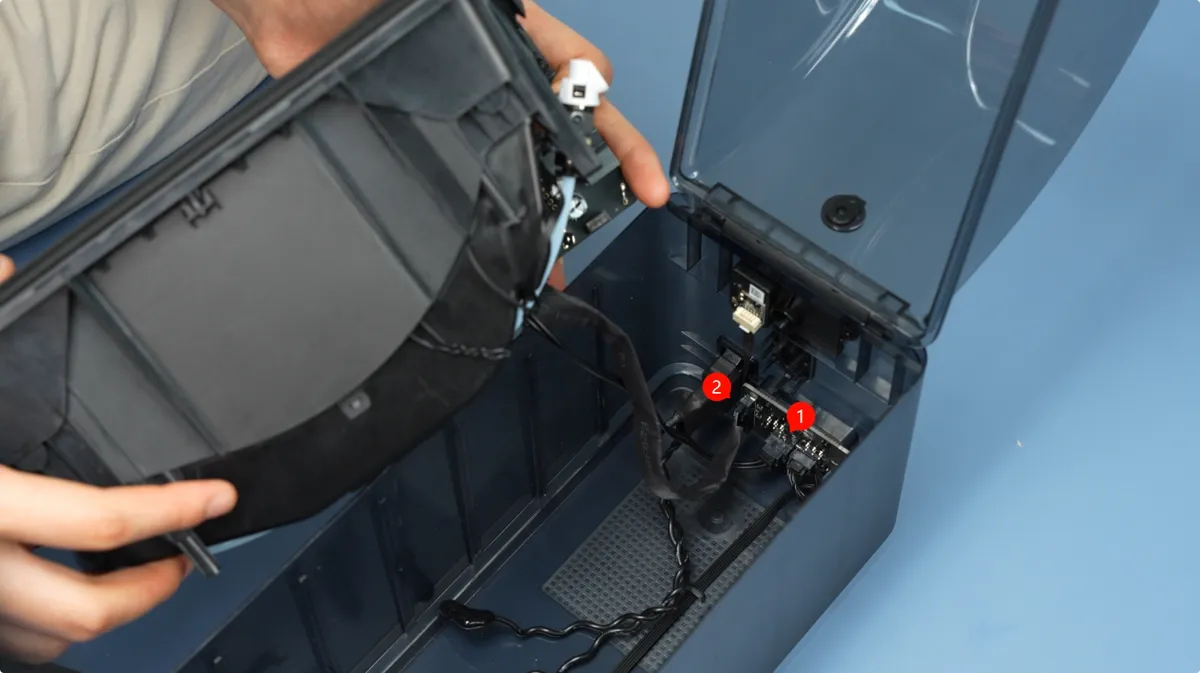

Tilslut de to kabler:

1. Kommunikationskabel til hovedkort (14-benet).
2. Strømkabel til hovedkort (2-benet).

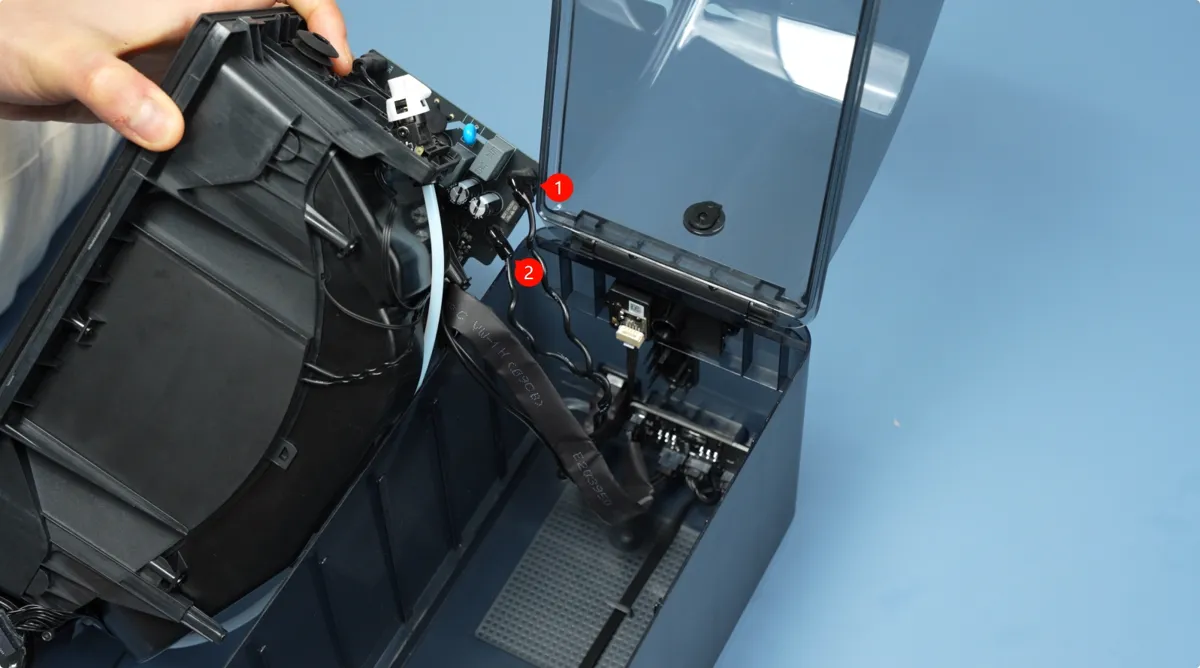

Tilslut strømstikkets kabel til hovedkortet, og sæt isoleringshylsteret på igen.

Bemærk: Polariteten er uden betydning her.

Tilslut kablet til den forreste skærm, og fastgør det i kanalen.

Hag de udragende kabler fast med fingrene, og monter hovedrammen i det nederste dæksel.

Sørg for, at hovedrammen sidder helt på plads, og fastgør den med to nederste skruer (BT3×8).

4. Monter den aktive og drevne støtteaksel

Tryk den aktive støtteaksel ind i den forreste plads, til den klikker. Placer det sorte tandhjul ud for det gule tandhjul inde i hovedrammen.

Tryk den drevne støtteaksel ind i hovedrammen, til den klikker.

Bemærk: Drej akslerne med hånden efter monteringen for at sikre, at de bevæger sig frit.

5. Sæt PTFE-slangen i bag på AMS HT

Skub PTFE-slangen ind bag på AMS HT. Træk forsigtigt i den for at bekræfte, at den sidder fast.
