Udskift låg-Hall-sensoren i AMS HT

Låg-Hall-sensor

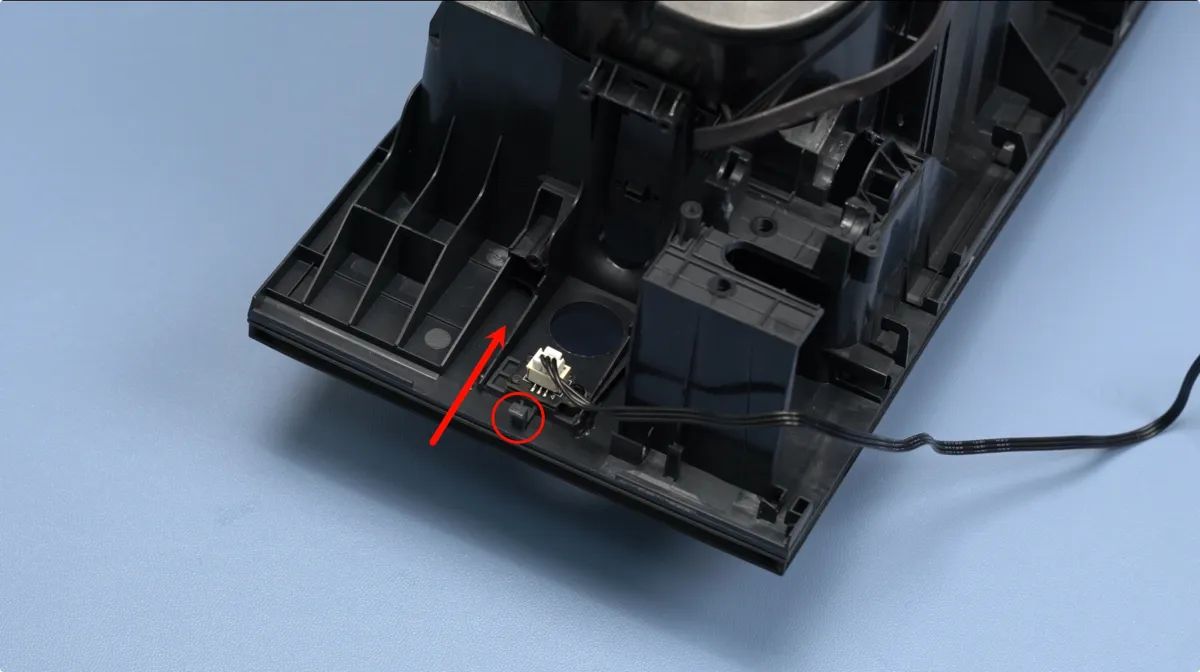

AMS HT-låg-Hall-sensoren sidder på enhedens mellemramme. Åbnes topdækslet under tørring, registrerer Hall-sensoren den unormale tilstand og udløser en notifikation på printeren.

Hvornår skal den udskiftes

• Låg-Hall-sensoren er beskadiget.
• Forbindelseskablet er beskadiget.
• Der opstår falske advarsler om åbent låg.

Nødvendige værktøjer og materialer

• Ny låg-Hall-sensor
• H2.0 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og printhovedets ledninger. Udfører du arbejde, mens printeren er tændt, kan det give kortslutning og føre til skade på elektronikken samt sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du få brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger og skader på printerens elektronik og sikrer en tryg og effektiv vedligeholdelse. Er du i tvivl eller har spørgsmål til denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern den gamle låg-Hall-sensor

1. Fjern PTFE-slangen bag på AMS HT

Tryk på PTFE-slangens udløserknap bag på AMS HT for at frigøre stikket, og træk derefter PTFE-slangen ud.

2. Fjern den drevne og den aktive støtteaksel

Fjern først den drevne støtteaksel og den aktive støtteaksel fra materialepladsen. Pas på lejerne i begge ender, når du fjerner lejebøsningerne.

3. Fjern AMS HT-hovedrammen

Fjern de to bundskruer (BT3×8).

Løft hovedrammen langsomt op.

Når åbningen er dannet, løftes hovedrammen op. Bemærk: Kablerne er tilsluttet, så vær forsigtig.

Frigør stikkets lås, og frakobl kablet til frontskærmen.

Frakobl derefter signal- og strømkablet fra AMS HT-strømkortet.

Fjern kablet mellem strømstikket og hovedkortet. Tryk på låsen, og træk stikket ud.

4. Træk Hall-sensorens stik ud af hovedkortet

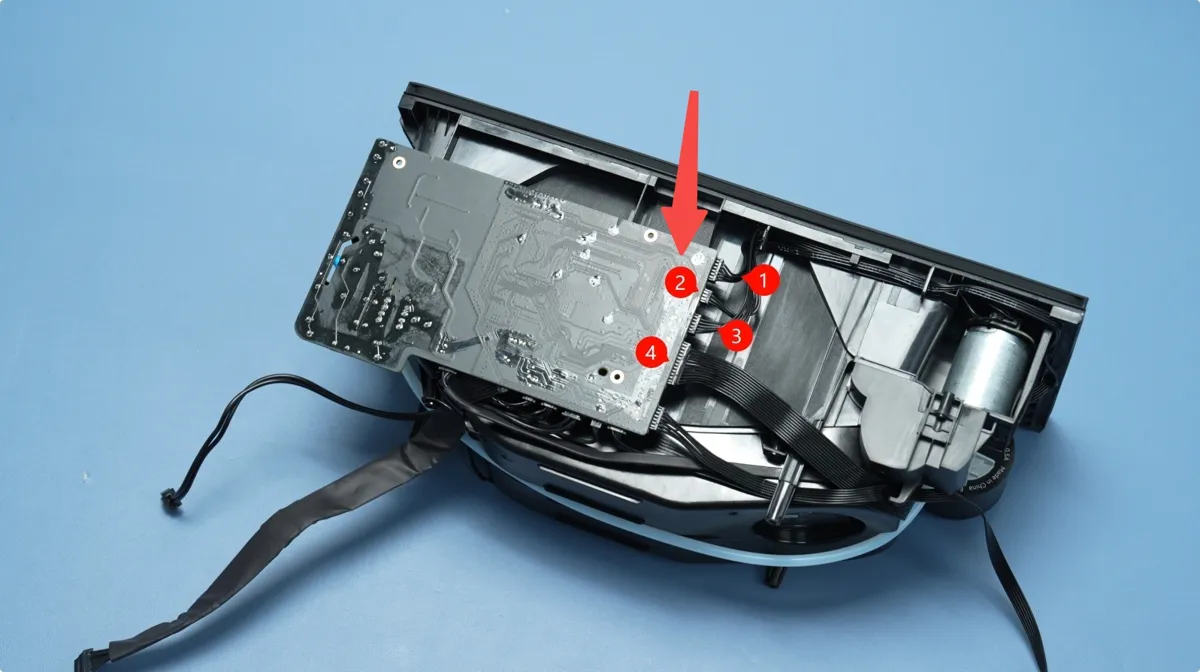

Træk stikket til låg-Hall-sensorens kabel ud af AMS HT-hovedkortet (placering nr. 2 på billedet nedenfor).

5. Fjern låg-Hall-sensoren

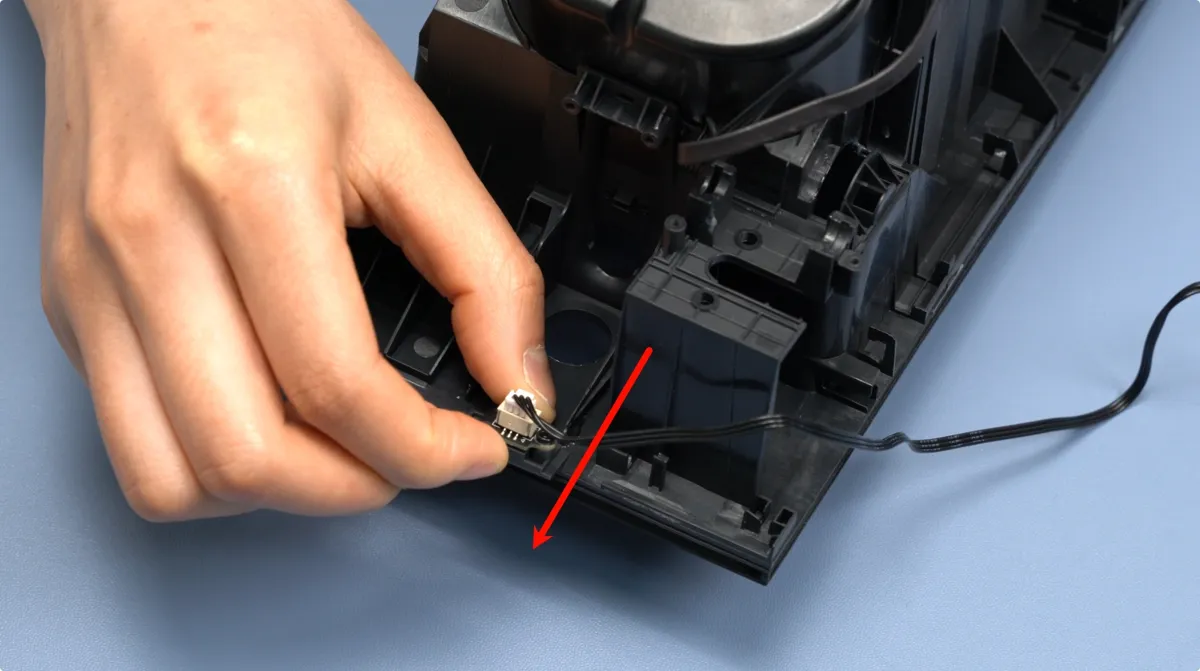

Skub fastgørelseslåsen bagud, og tag derefter låg-Hall-sensorkortet ud.

Monter den nye låg-Hall-sensor

1. Monter låg-Hall-sensoren

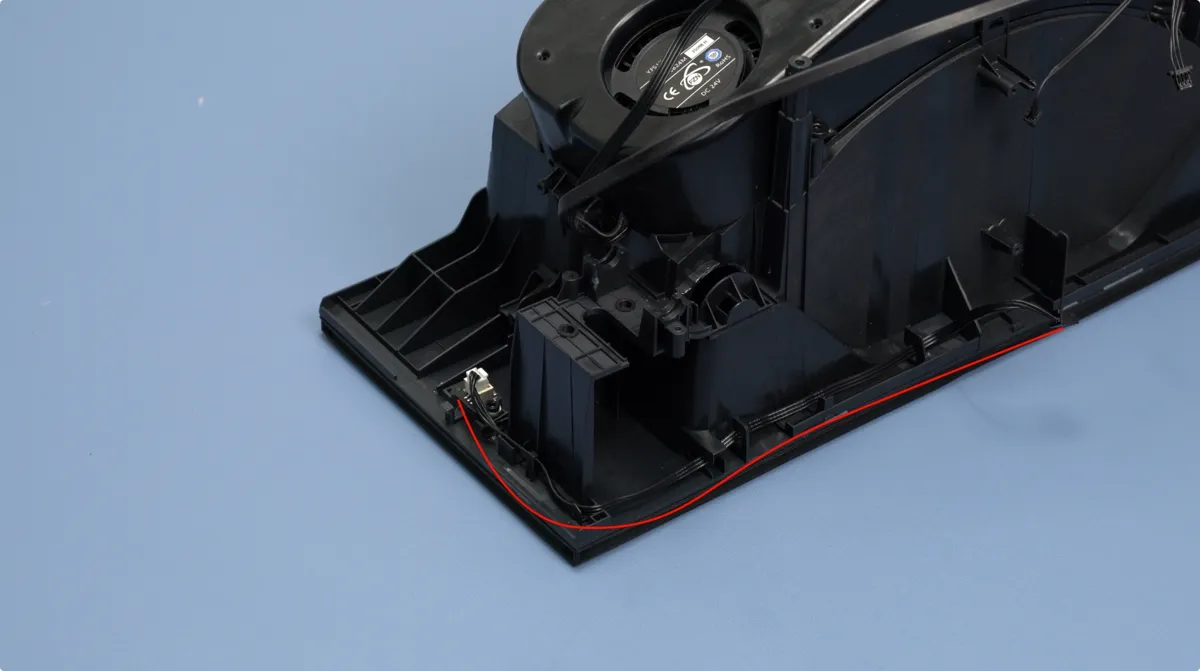

Skub kortet ind i rillerne, indtil låsen klikker. Læg kablerne pænt i kanalen.

2. Tilslut Hall-sensorens kabel

Sæt stikket til låg-Hall-sensorens kabel i den tilhørende port på AMS HT-hovedkortet (placering nr. 2 på billedet nedenfor).

3. Monter AMS HT-hovedrammen

Tilslut de to kabler:

1. Hovedkortets kommunikationskabel (14-pin).
2. Hovedkortets strømkabel (2-pin).

Tilslut strømstikkets kabel til hovedkortet, og sæt isoleringsmuffen på plads igen.

Bemærk: Polariteten er ligegyldig her.

Tilslut kablet til frontskærmen, og fastgør det i kanalen.

Hag de udragende kabler fast med fingrene, og monter hovedrammen i bunddækslet.

Sørg for, at hovedrammen sidder helt på plads, og fastgør den med to bundskruer (BT3×8).

4. Monter den aktive og den drevne støtteaksel

Tryk den aktive støtteaksel ind i den forreste rille, indtil den klikker. Ret det sorte tandhjul ind efter det gule tandhjul inde i hovedrammen.

Tryk den drevne støtteaksel ind i hovedrammen, indtil den klikker.

Bemærk: Drej akslerne manuelt efter monteringen for at sikre, at de kører let.

5. Sæt PTFE-slangen i bag på AMS HT

Skub PTFE-slangen ind bag på AMS HT. Træk let i den for at bekræfte, at den sidder fast.

Kalibrering af enheden

Tilslut strømkablet, og forbind AMS HT til printeren. Tænd maskinen, og start AMS HT-fremføringen via printerens skærm.
Gennemføres fremføringen uden fejlmeddelelser, er udskiftningen lykkedes.

Ellers skal du kontrollere alle forbindelser og prøve igen. Hvis problemet fortsætter, skal du kontakte Bambu Labs supportteam for yderligere hjælp.
