Udskift strømprintet i AMS HT

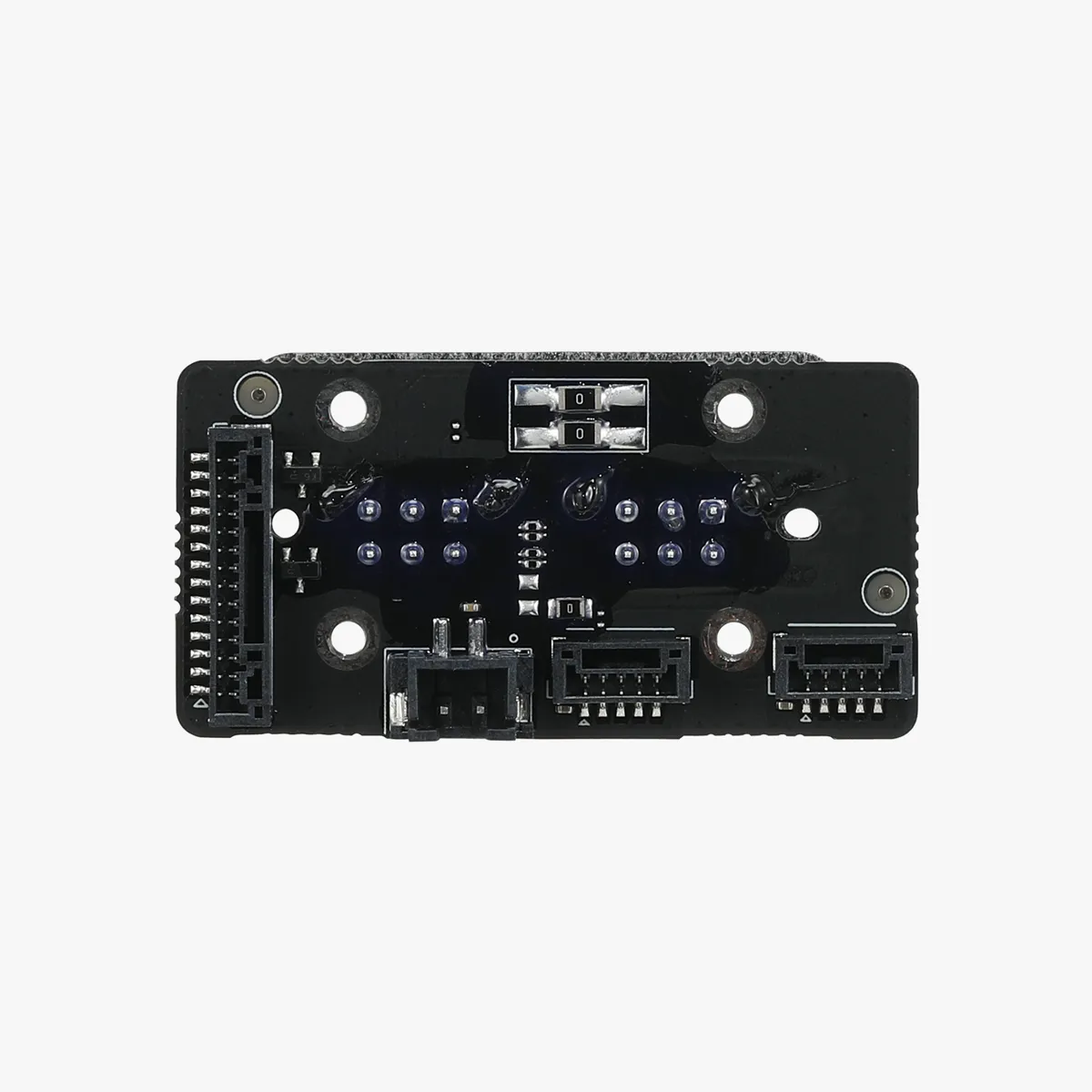

AMS HT strømprint

AMS HT strømprintet er et kredsløbskort, der er monteret bag på AMS HT. Det modtager DC-strøm fra printeren og videresender den til AMS HT-hovedprintet og fungerer samtidig som kommunikationsgrænseflade mellem modulerne.

Kompatibel model

AMS HT

Hvornår skal det udskiftes

1. Strømudgangen fra AMS HT-grænsefladeprintet er normal, og 4-pins/6-pins strømkablerne er korrekt tilsluttet, men AMS HT starter stadig ikke.

2. Der er synlige brændemærker eller skader på strømprintet.

3. Stikkene eller komponenterne på strømprintet er beskadigede.

Nødvendigt værktøj og materialer

• Nyt AMS HT strømprint
• H2.0 unbrakonøgle
• H1.5 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledninger til printhovedet. Udføres opgaver, mens printeren er tændt, kan det give en kortslutning, der fører til skade på elektronikken og til sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, med andet metal eller med elektronikkomponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer omkring denne guide, anbefaler vi, at du opretter en teknisk sag vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Sørg for, at AMS er afbrudt fra printeren, før du går i gang.

Fjern det gamle strømprint

1. Fjern PTFE-slangen fra bagsiden af AMS HT

Tryk på PTFE-slangens udløserknap bag på AMS HT for at frigøre koblingen, og træk derefter PTFE-slangen ud.

2. Fjern den drevne og den aktive støtteaksel

Fjern først den drevne støtteaksel og den aktive støtteaksel fra materialesporet. Vær forsigtig med lejerne i begge ender, når du fjerner lejebøsningerne.

3. Fjern AMS HT-hovedrammen

Fjern de to bundskruer (BT3×8).

Løft langsomt hovedrammen opad.

Løft hovedrammen, når der er skabt en åbning. Bemærk: Der er kabler tilsluttet - undgå at bruge magt.

Frigør stikkets lås, og afmonter kablet til frontskærmen.

Afmonter derefter signal- og strømkablerne fra AMS HT-strømprintet.

Fjern kablet mellem strømstikket og hovedprintet. Tryk på oplåsningslåsen, og træk stikket ud.

4. Fjern AMS HT-strømprintet

Afmonter de to kabler fra luftindtagsenheden, fjern de fire skruer i strømprintet (BT2×5), og tag forsigtigt strømprintet ud.

Monter det nye strømprint

1. Monter AMS HT-strømprintet

Placer strømprintet med siden med de tre stik nedad. Fastgør det med fire skruer (BT2×5). Tilslut kablerne fra luftindtagsenheden: nederste til #1, øverste til #2.

2. Monter AMS HT-hovedrammen

Tilslut de to kabler:

1. Kommunikationskabel til hovedprintet (14-pins).
2. Strømkabel til hovedprintet (2-pins).

Tilslut kablet fra strømstikket til hovedprintet, og sæt isoleringsbøsningen på igen.

Bemærk: Polariteten er uden betydning her.

Tilslut kablet til frontskærmen, og fastgør det i kabelkanalen.

Tag fat i de udstående kabler med fingrene, og sæt hovedrammen ned i bundskallen.

Sørg for, at hovedrammen sidder helt på plads, og fastgør den med de to bundskruer (BT3×8).

3. Monter den aktive og den drevne støtteaksel

Tryk den aktive støtteaksel ned i det forreste spor, indtil den klikker på plads. Ret det sorte tandhjul ind efter det gule tandhjul inde i hovedrammen.

Tryk den drevne støtteaksel ind i hovedrammen, indtil den klikker på plads.

Bemærk: Drej akslerne manuelt efter monteringen for at sikre, at de bevæger sig frit.

4. Sæt PTFE-slangen i bagsiden af AMS HT

Skub PTFE-slangen ind i bagsiden af AMS HT. Træk forsigtigt i den for at bekræfte, at den sidder fast.

Kalibrering af enheden

Tilslut strømkablet, monter AMS HT på printeren, og tænd for strømmen. Start filamentfremføringen for AMS HT fra printerens skærm. Hvis fremføringen gennemføres uden fejlmeddelelser, er udskiftningen fuldført.

Hvis der opstår fejl, så kontrollér alle forbindelser, og prøv igen. Hvis problemet fortsætter, så kontakt Bambu Lab supportteamet for yderligere hjælp.
