Udskift bunddækselenheden på AMS HT

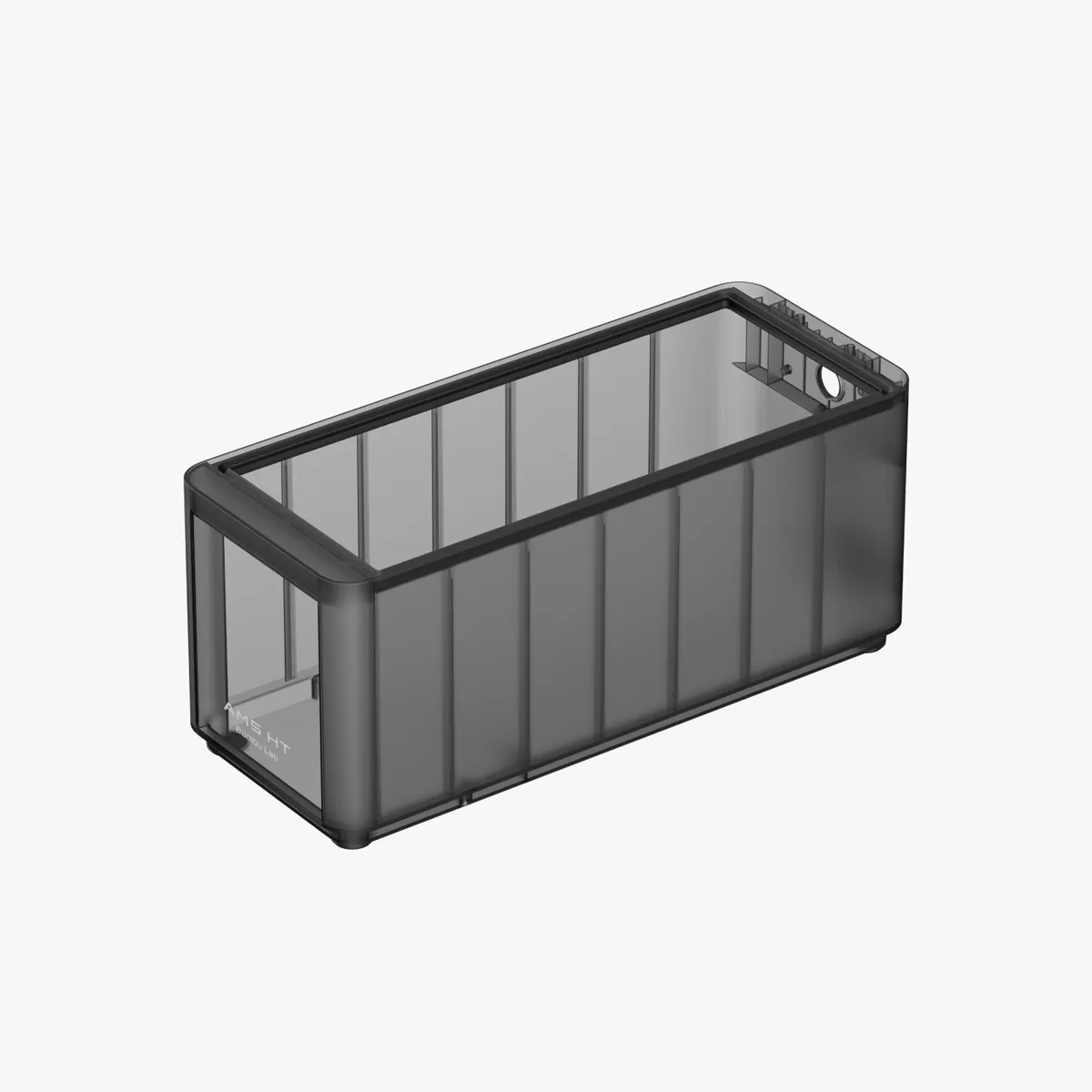

Bundens dækselenhed
 |
 |
Kompatibel model
AMS HT
Hvornår skal den udskiftes
- Bunddækslet er revnet eller på anden måde beskadiget og skal udskiftes.
Nødvendige værktøjer og materialer
- Ny AMS HT bunddækselenhed
- H2.0 unbrakonøgle
- H1.5 unbrakonøgle
Sikkerhedsadvarsel
VIGTIGT!
Det er afgørende at slukke printeren, før du udfører nogen form for vedligeholdelse, inklusive arbejde på printerens elektronik og printhovedets ledninger. Udføres opgaver, mens printeren er tændt, kan det resultere i en kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du få brug for at adskille dele, inklusive hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan resultere i skader på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du bekymringer eller spørgsmål til at følge denne guide, anbefaler vi at oprette en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.
Fjern den gamle bunddækselenhed
1. Fjern PTFE-slangen bag på AMS HT
Tryk på PTFE-slangens udløserknap bag på AMS HT for at låse stikket op, og træk derefter PTFE-slangen ud.
2. Fjern AMS HT hovedrammen
Fjern de to bundskruer (BT3×8).
Løft hovedrammens samling langsomt opad.
 |
 |
Efter du har åbnet gabet, skal du løfte hovedrammens samling. Bemærk: Der er tilsluttede kabler - undgå voldsom håndtering.
Lås stikkets låsetap op, og afbryd frontskærmens kabel.
Afbryd derefter signal- og strømkablerne fra AMS HT's strømkort.
 |
 |
Fjern kablet mellem strømsoklen og bundkortet. Tryk på oplåsningstappen, og træk stikket ud.
 |
 |
3. Fjern strømsoklen

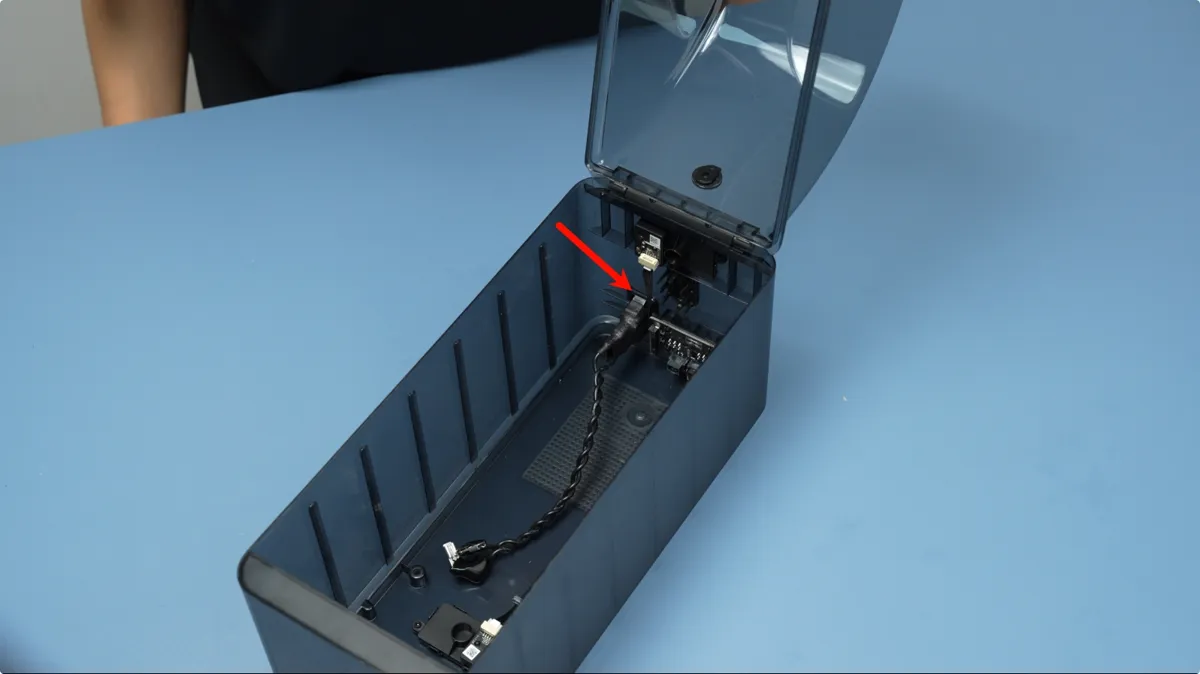

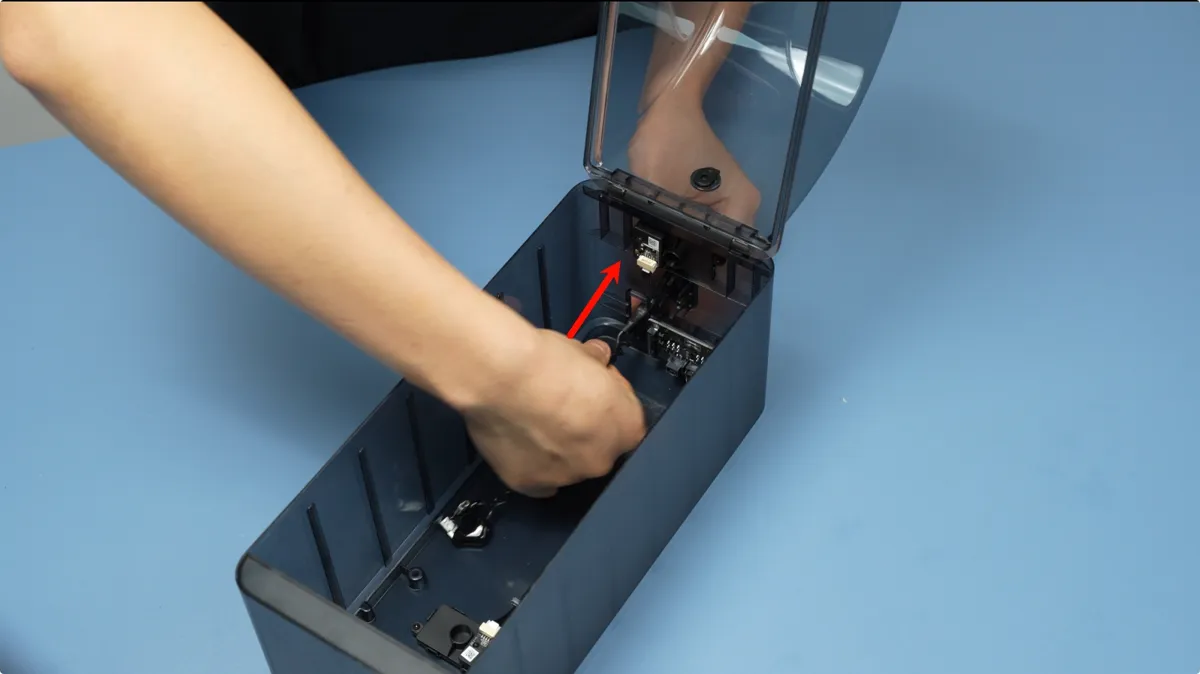

Tryk på strømsoklens låsetap, og skub den bagud for at fjerne den sammen med kablet.
 |
 |

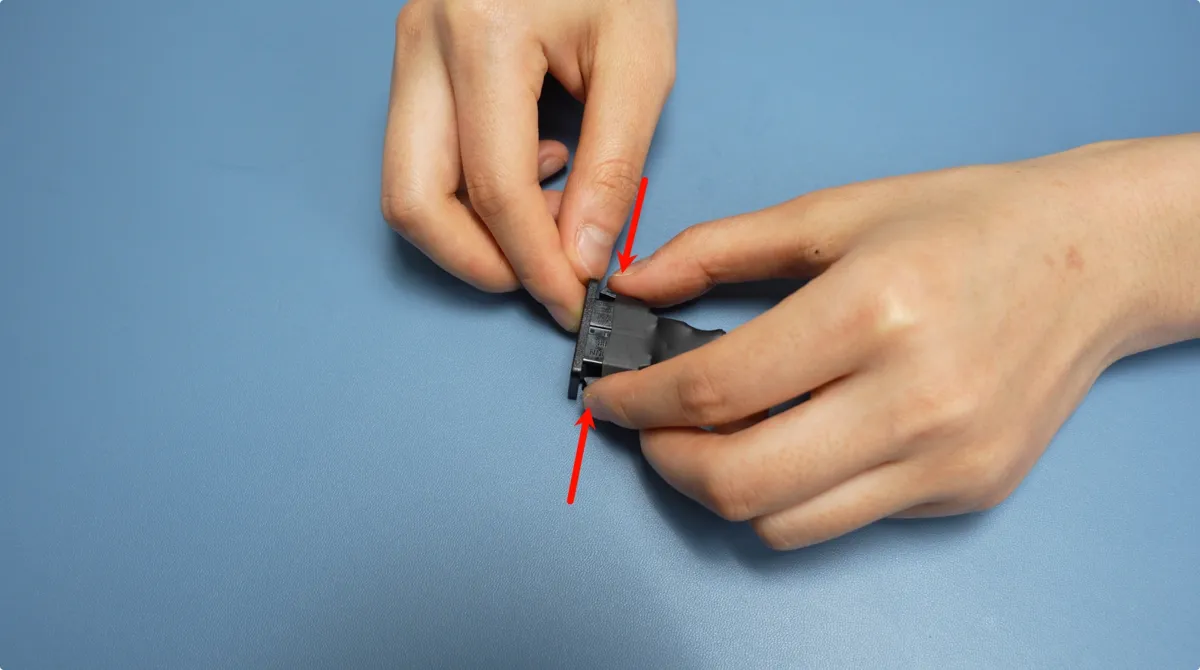

Bemærk: Strømsoklen har elastiske låsetappe i begge ender. Tryk begge låsetappe ind samtidig for at frigøre den.
4. Fjern AMS HT strømkort

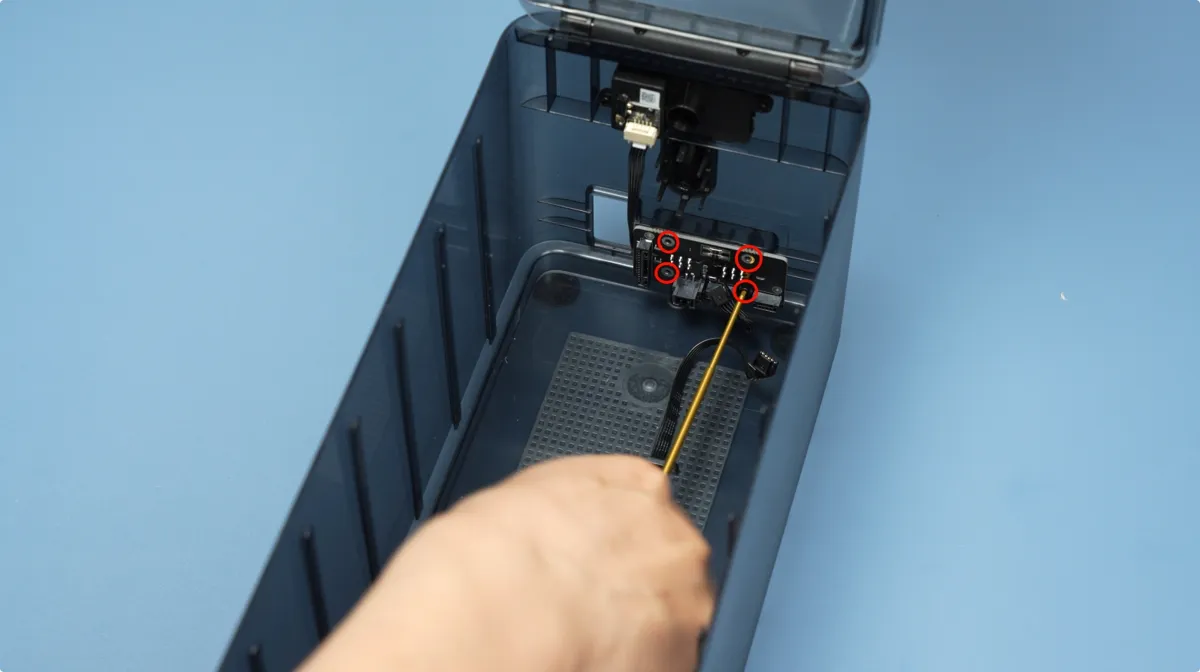

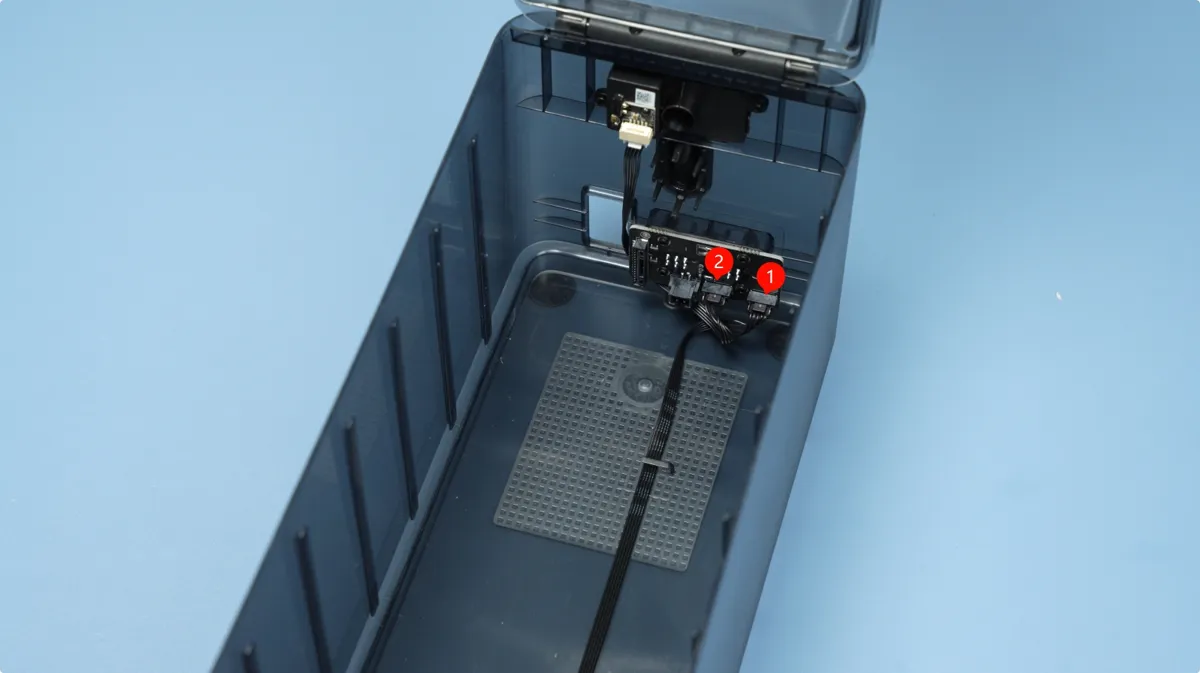

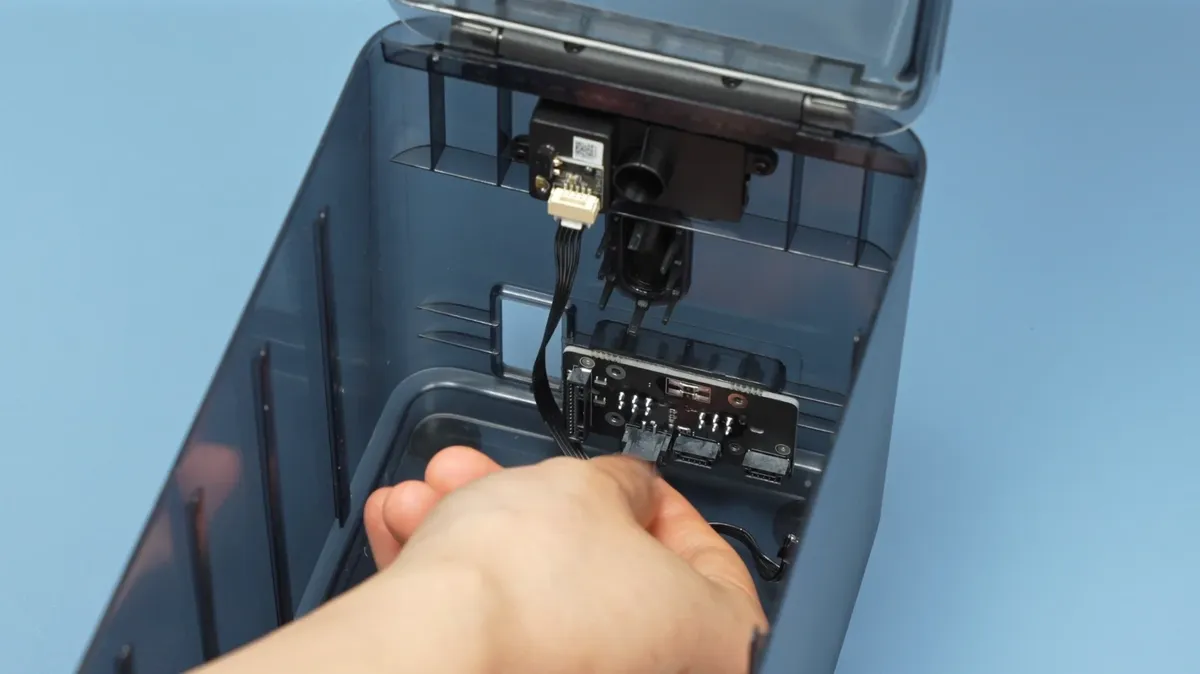

Afbryd de to kabler fra luftindtagsenheden, fjern de fire skruer i strømkortet (BT2×5), og tag forsigtigt strømkortet ud.
 |
 |
5. Fjern luftind-/udtagssamlingen

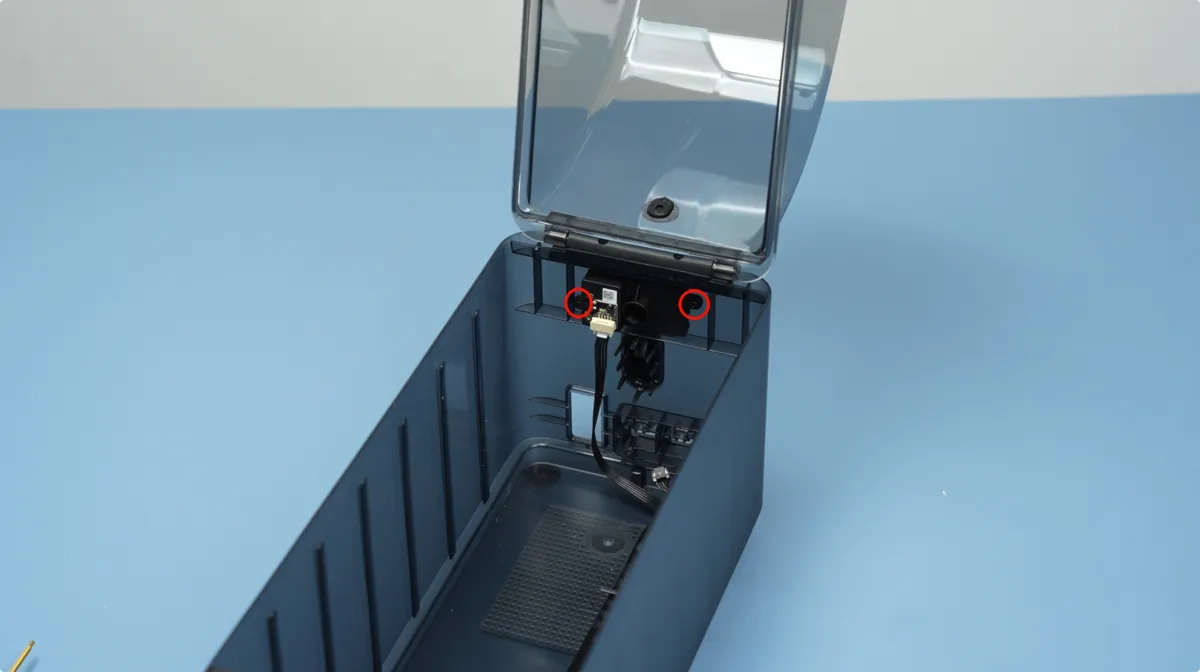

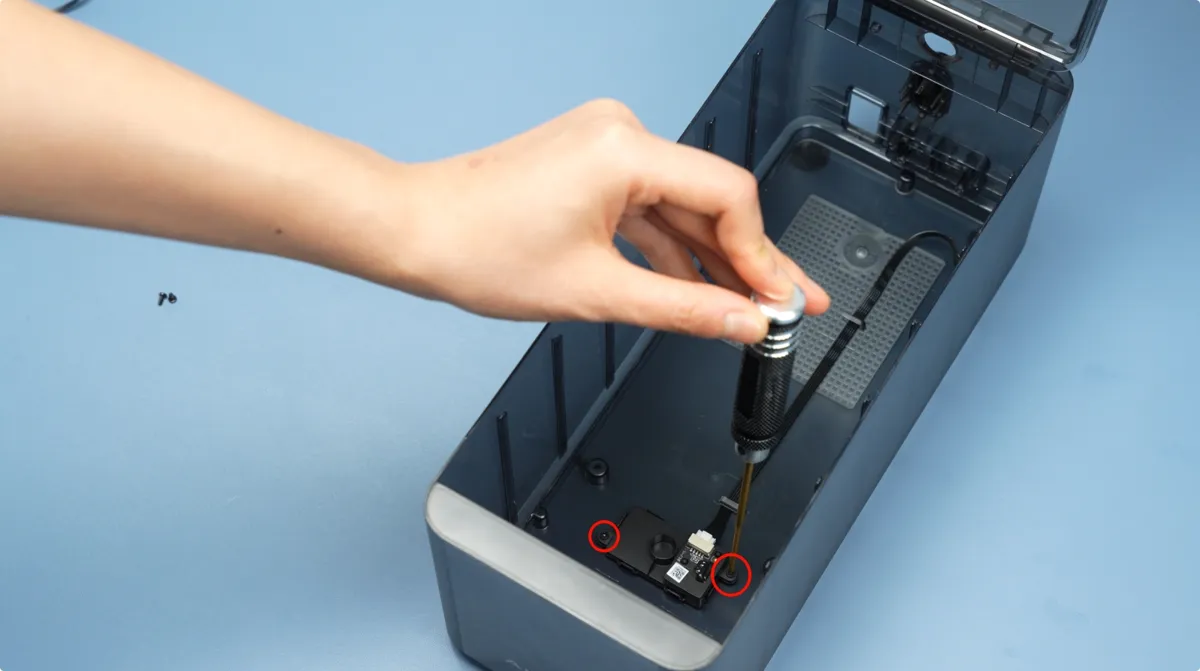

Fjern de fire skruer (BT2*4), der fastgør luftind-/udtagssamlingen, og tag derefter luftind-/udtagssamlingen ud.
 |
 |
6. Fjern topdækselsamlingen

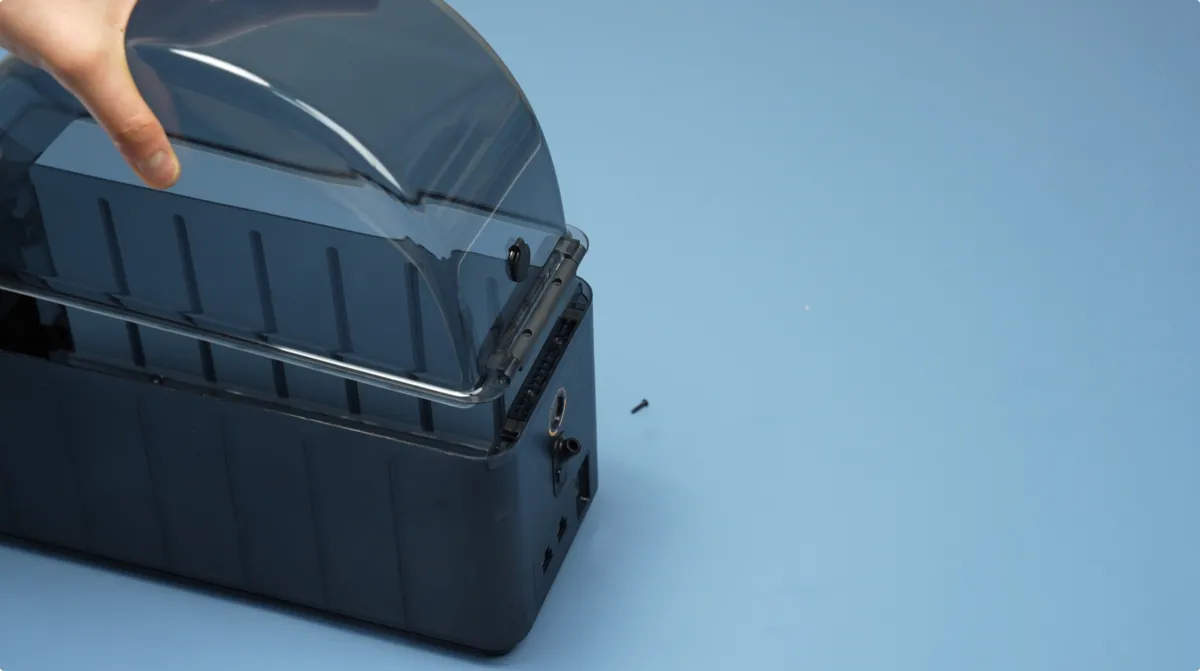

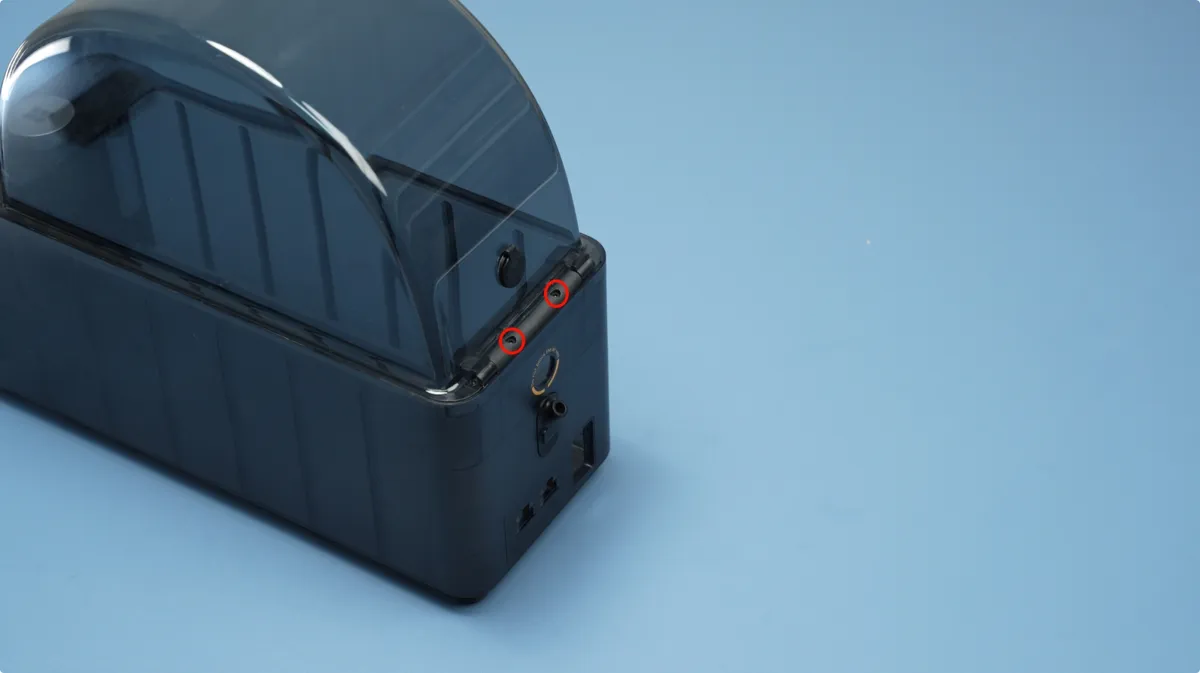

Som vist nedenfor skal du fjerne de to skruer (BT2*8), der fastgør topdækslet, og derefter forsigtigt løfte topdækselsamlingen opad.
 |
 |
7. Fjern skærmsamlingen
Før du fjerner skærmsamlingen, skal du først frigøre de fire clips i både venstre og højre side.
 |
 |
Træk skærmsamlingen bagud fra bunden for at fjerne den.
 |
 |
Montér den nye bunddækselenhed
1. Montér skærmsamlingen
Montér skærmsamlingen i den nye bunddækselenhed.
Ved montering skal du sørge for, at skærmen vender udad. Sørg for, at alle fire clips omkring skærmen klikker sikkert på plads i de tilsvarende slot uden slør.
2. Montér topdækselsamlingen

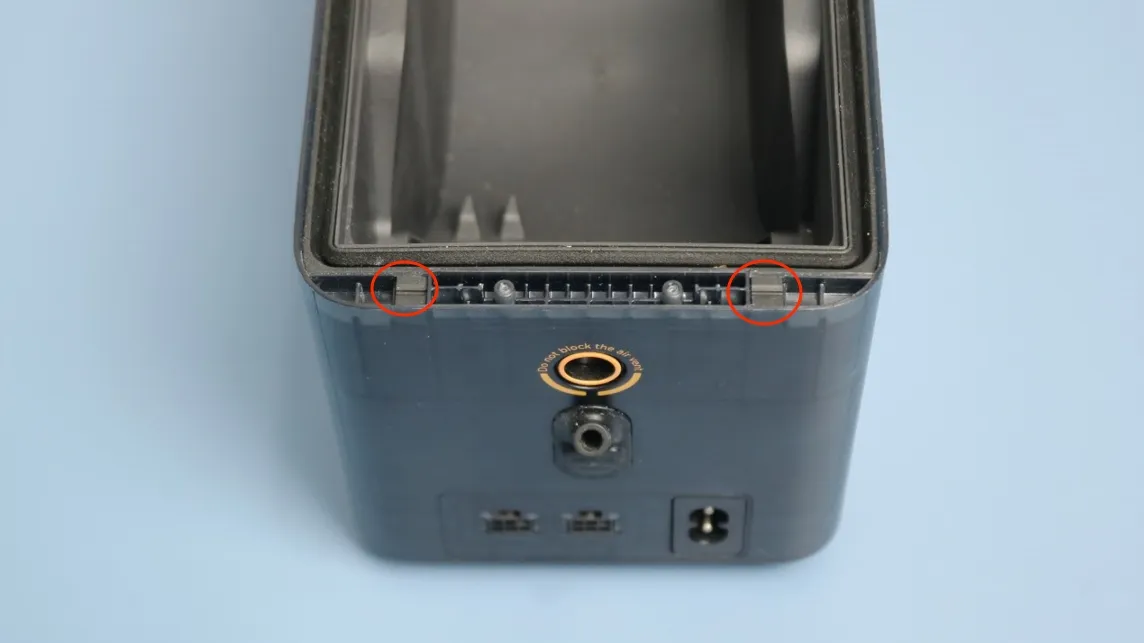

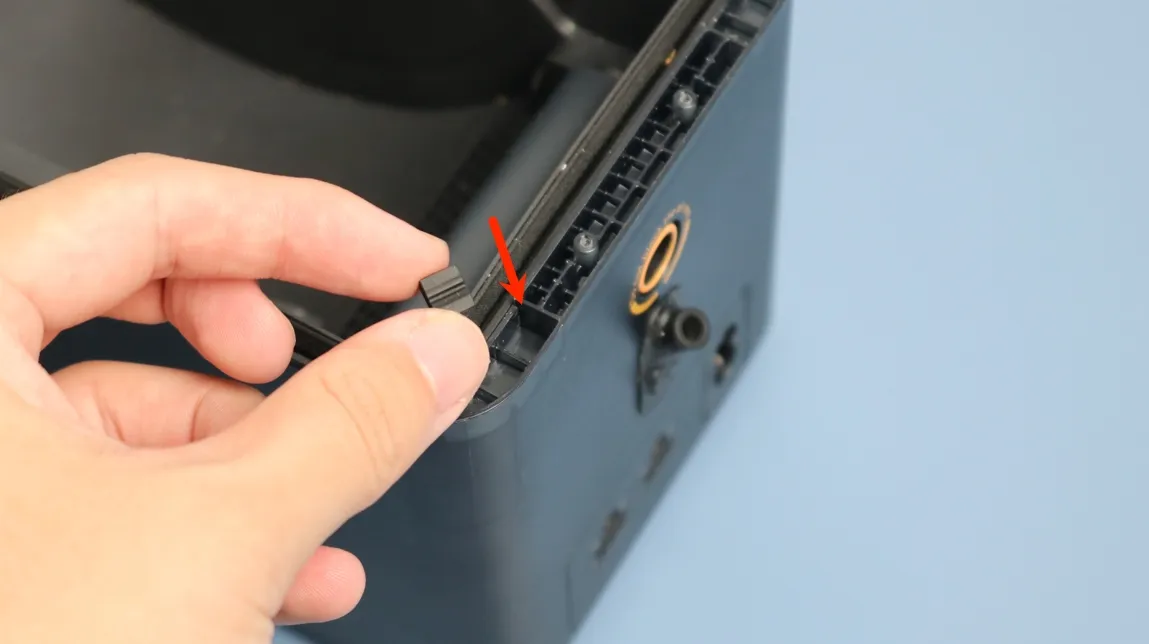

Placér de to firkantede gummiklodser i den nederste dækselsamling.
 |
 |
Placér topdækselsamlingen i de tilsvarende slot, og spænd de to fastgørelsesskruer (BT2*8).
|
|
3. Montér luftind-/udtagssamlingerne
Når du monterer luftind-/udtagssamlingerne, skal du sørge for at skelne mellem kabellængderne og deres placeringer.
Samlingen med det korte kabel skal monteres bag på AMS HT, mens samlingen med det lange kabel skal monteres i bunden (se figurerne nedenfor som reference).
Spænd to skruer (BT2*4) for hver luftind-/udtagssamling.
|
|
4. Montér strømkortet
Når du monterer strømkortet, skal du placere siden med de tre stik nær bundskallen og derefter spænde de fire fastgørelsesskruer (BT2×5).
Efter du har fastgjort strømkortet, skal du tilslutte luftind-/udtagssamlingens kabler.
Bemærk: Kablet fra den nederste luftind-/udtagssamling tilsluttes port #1, og kablet fra den øverste samling tilsluttes port #2.
|
|
5. Montér strømsoklen
Før strømsoklens kabel gennem bagsiden af AMS HT.

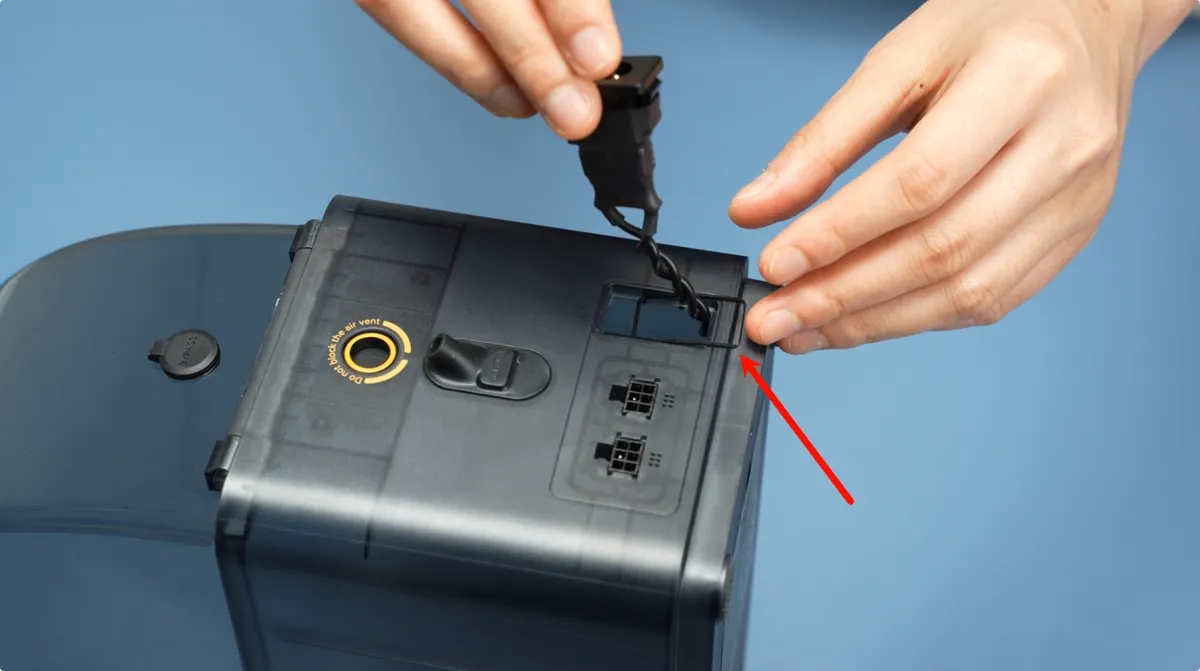

Før du fastgør strømsoklen, skal du sørge for at sætte gummipakningen i rillen på forhånd - ellers kan soklen blive løs efter montering.

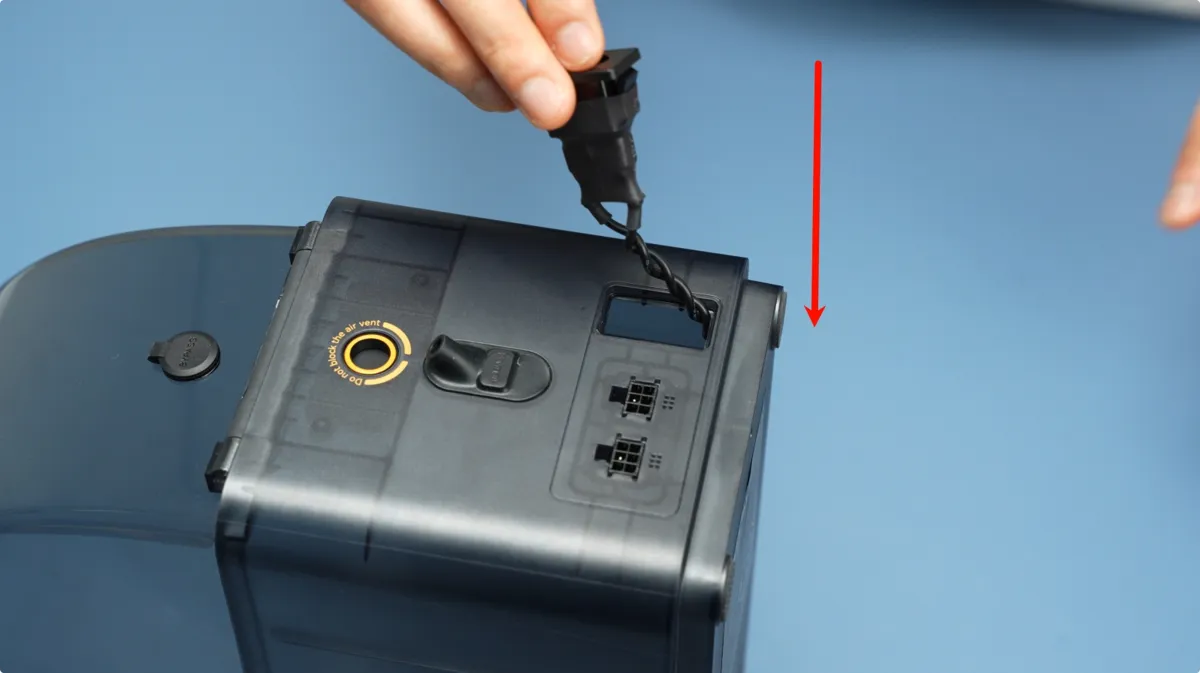

Tryk derefter strømkontaktsoklen på plads, indtil du hører et "klik", som indikerer korrekt montering.
6. Montér AMS HT hovedrammen
Tilslut de to kabler:
- Bundkortets kommunikationskabel (14 ben).
- Bundkortets strømkabel (2 ben).
Tilslut strømsoklens kabel til bundkortet, og montér isoleringsmuffen igen.
Bemærk: Polariteten er ligegyldig her.
Tilslut frontskærmens kabel, og fastgør det i kanalen.
 |
 |
Hold de udstikkende kabler med fingrene, og montér hovedrammen i bunddækslet.
 |
 |
Sørg for, at hovedrammen er helt på plads, og fastgør den med to bundskruer (BT3×8).
 |
 |
7. Montér den aktive og den drevne støtteaksel
Tryk den aktive støtteaksel ind i det forreste slot, indtil den klikker. Justér det sorte tandhjul med det gule tandhjul inde i hovedrammen.
Tryk den drevne støtteaksel ind i hovedrammen, indtil den klikker.
Bemærk: Drej akslerne manuelt efter montering for at sikre en jævn bevægelse.
8. Sæt PTFE-slangen ind bag på AMS HT
Skub PTFE-slangen ind bag på AMS HT. Træk forsigtigt i den for at bekræfte, at den sidder fast.
Kalibrering af enheden
Tilslut strømkablet, montér AMS HT på printeren, og tænd for strømmen. Start AMS HT's filamentindlæsningsproces fra printerens skærm. Hvis filamentindlæsningen gennemføres uden fejlmeddelelser, er udskiftningen færdig.
Hvis der opstår fejl, så tjek alle forbindelser og prøv igen. Hvis problemet fortsætter, så kontakt Bambu Lab-supportteamet for yderligere hjælp.
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
