Udskift skærmen på AMS HT

Skærmmodul

AMS HT er udstyret med et frontdisplay, der fra venstre mod højre viser den aktuelle luftfugtighed, den aktuelle temperatur og den resterende tørretid som vist nedenfor.

Kompatible modeller

AMS HT

Hvornår skal skærmen udskiftes

• AMS HT-skærmen reagerer ikke eller lyser ikke op.
• Udskiftning anbefales af Bambu Labs tekniske support.

Nødvendige værktøjer og materialer

• Nyt skærmmodul
• H 2.0 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og ledninger til printhovedet. Hvis du udfører opgaver, mens printeren er tændt, kan det medføre kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller er i tvivl om, hvordan du følger denne vejledning, anbefaler vi, at du indsender en teknisk sag vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern det gamle skærmmodul

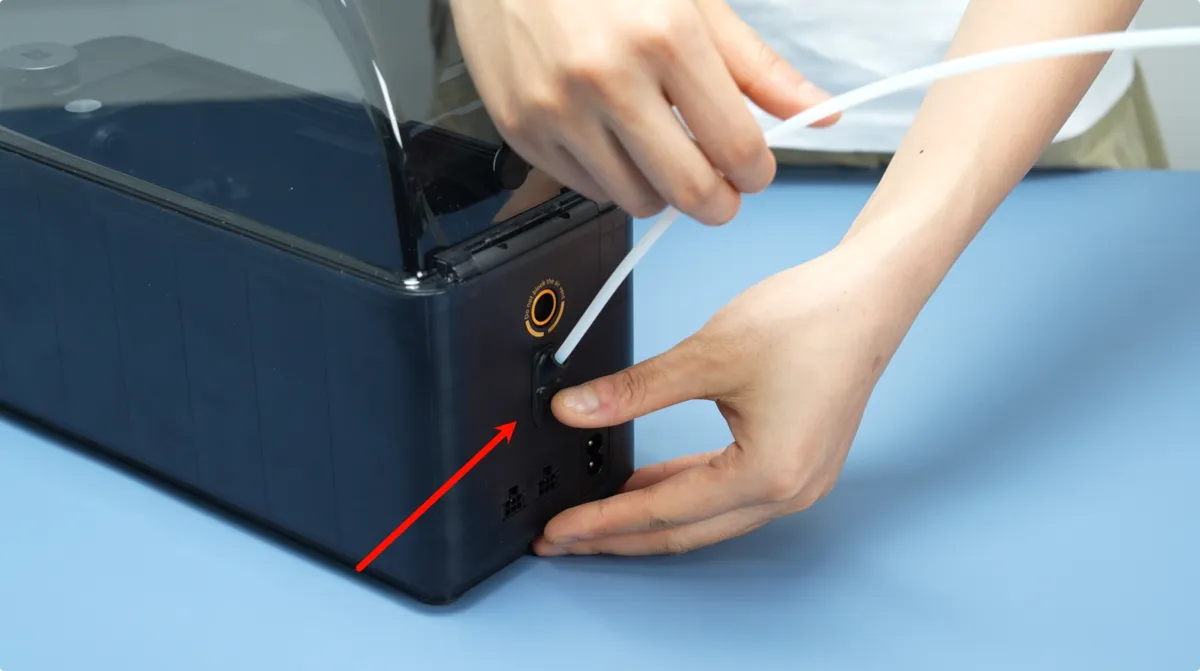

1. Fjern PTFE-slangen fra bagsiden af AMS HT

Tryk på PTFE-slangens udløserknap bag på AMS HT for at frigøre stikket, og træk derefter PTFE-slangen ud.

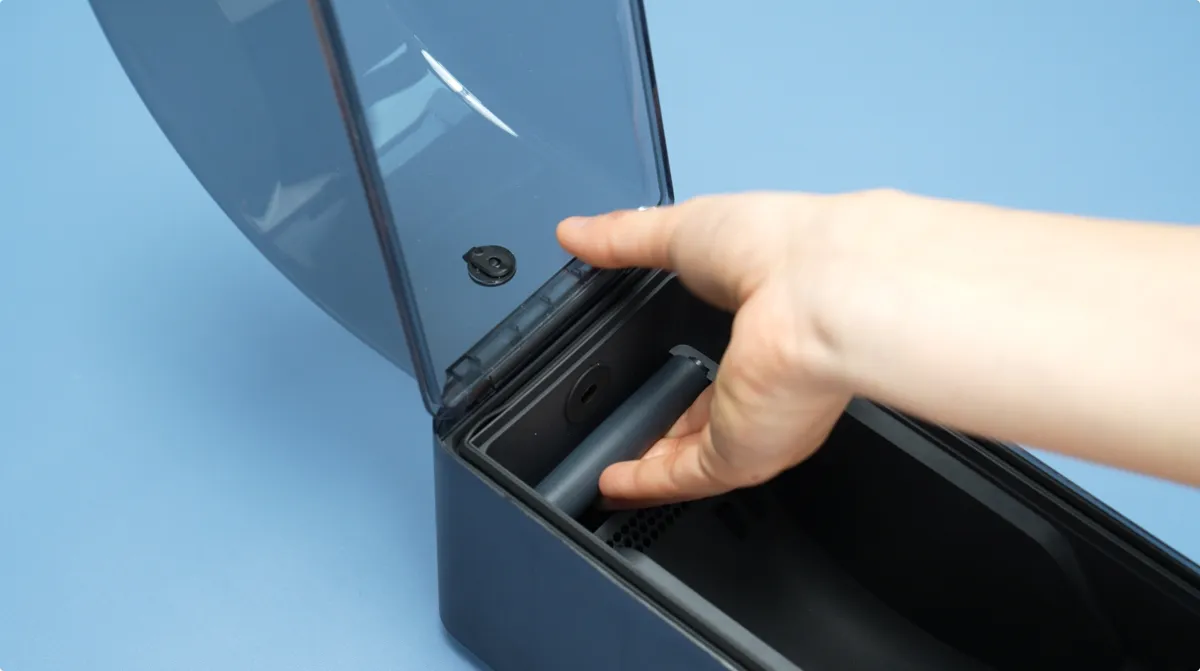

2. Fjern den drevne og den aktive støtteaksel

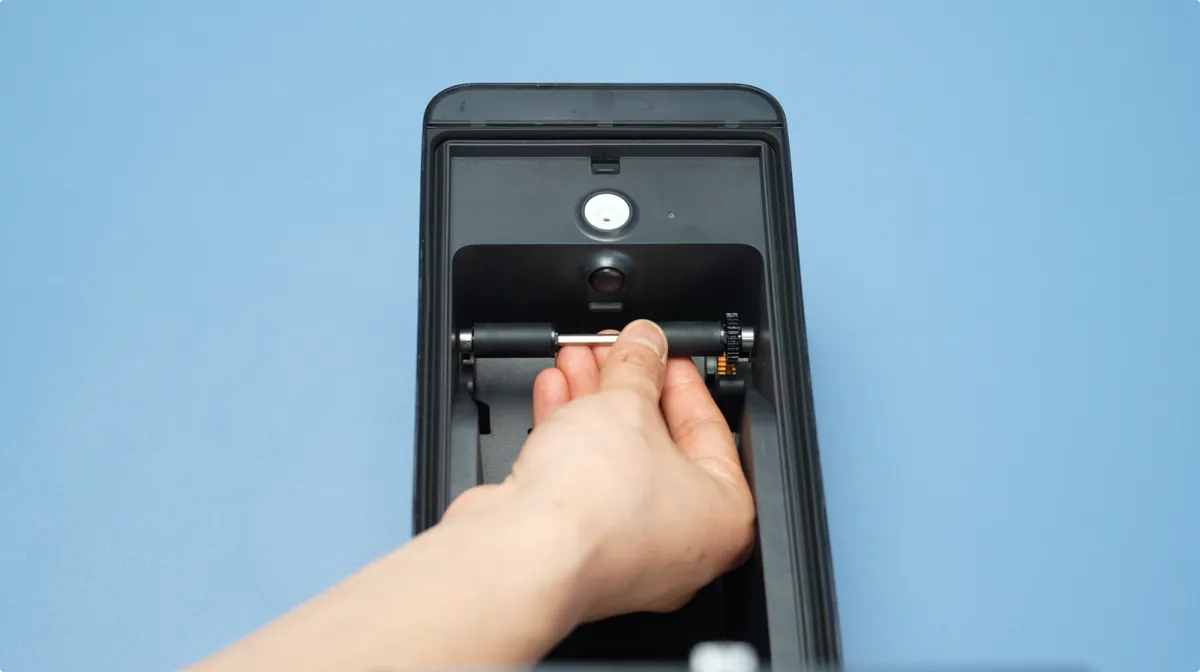

Fjern først den drevne støtteaksel og den aktive støtteaksel fra materialeslidsen. Vær forsigtig med lejerne i begge ender, når du fjerner lejebøsningerne.

3. Fjern AMS HT-hovedrammen

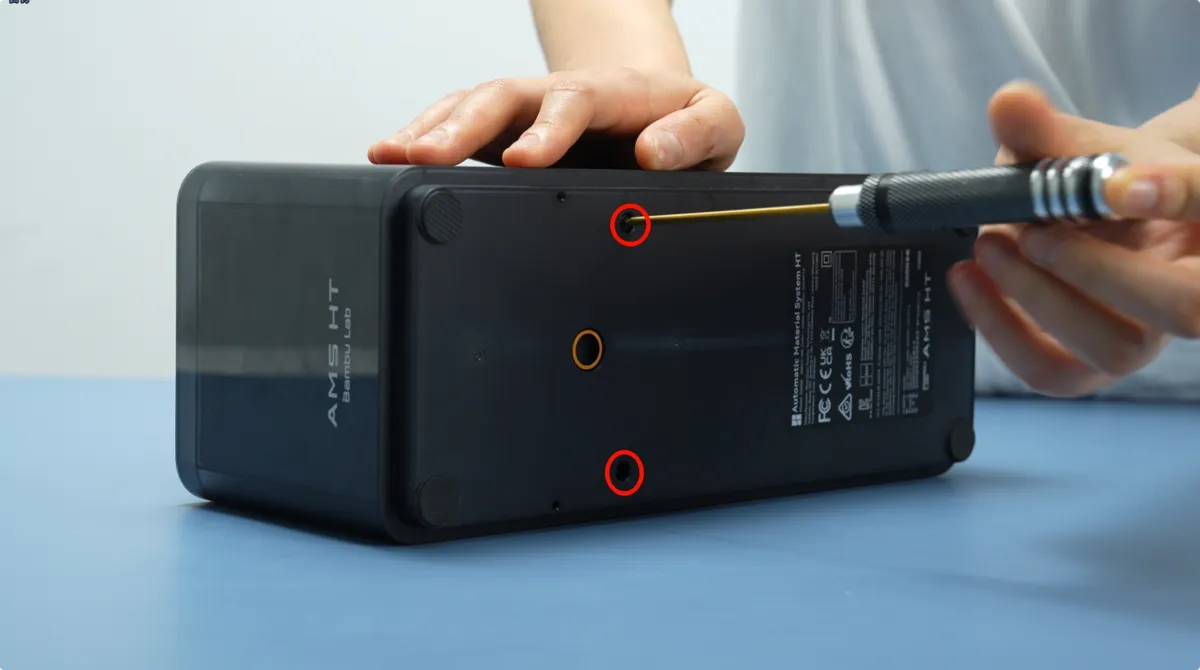

Fjern de to bundskruer (BT3×8).

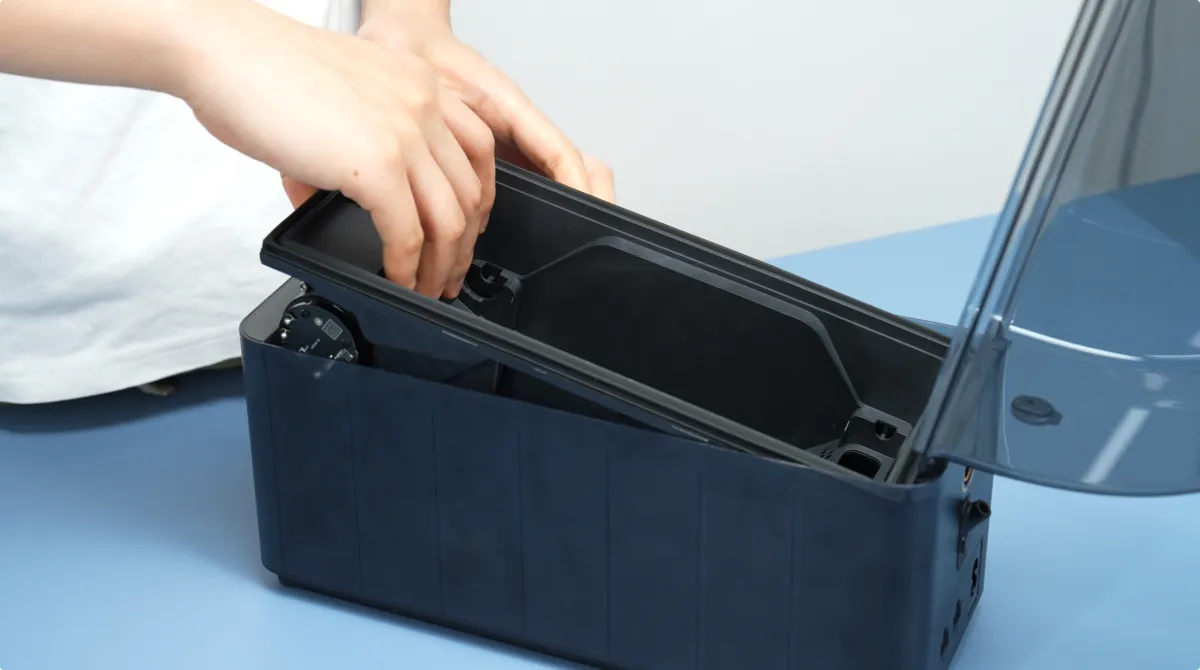

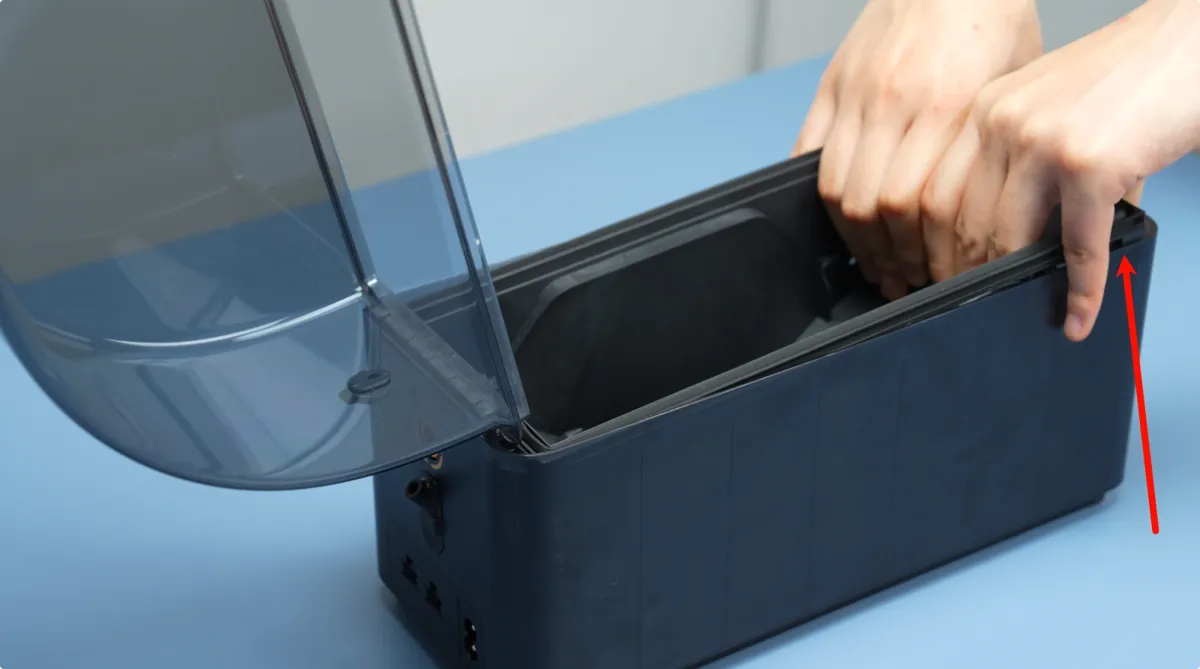

Løft langsomt hovedrammen opad.

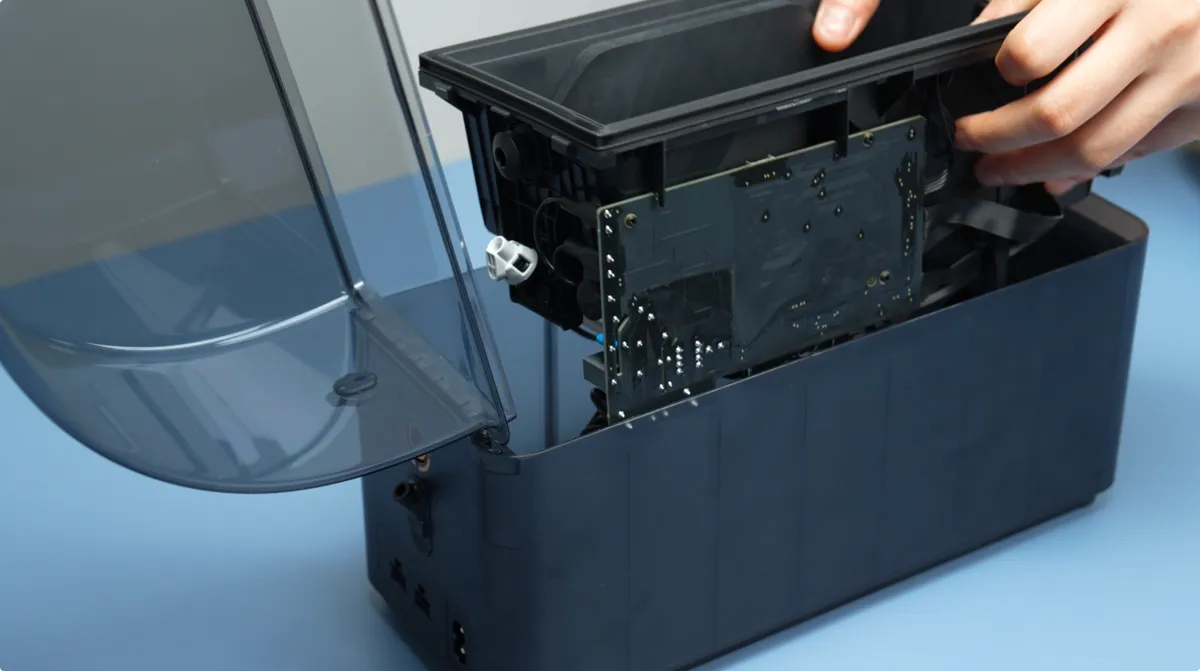

Når du har åbnet en spalte, løfter du hovedrammen. Bemærk: Der er tilsluttet kabler - undgå at bruge kræfter.

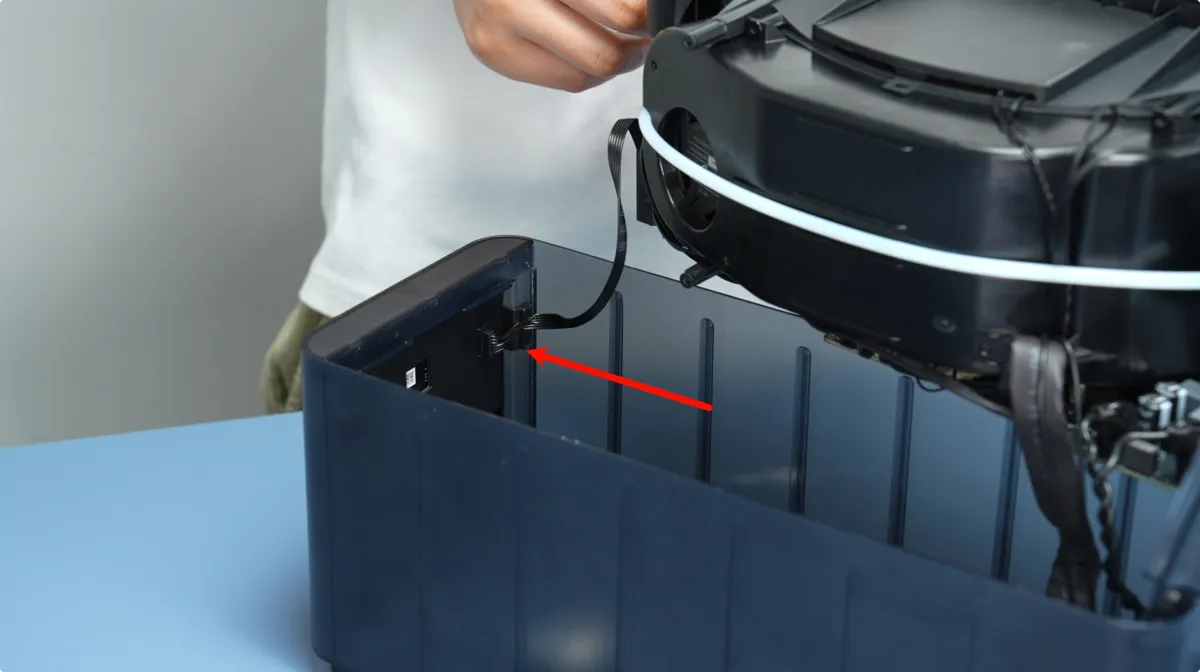

Frigør stikkets lås, og frakobl kablet til frontskærmen.

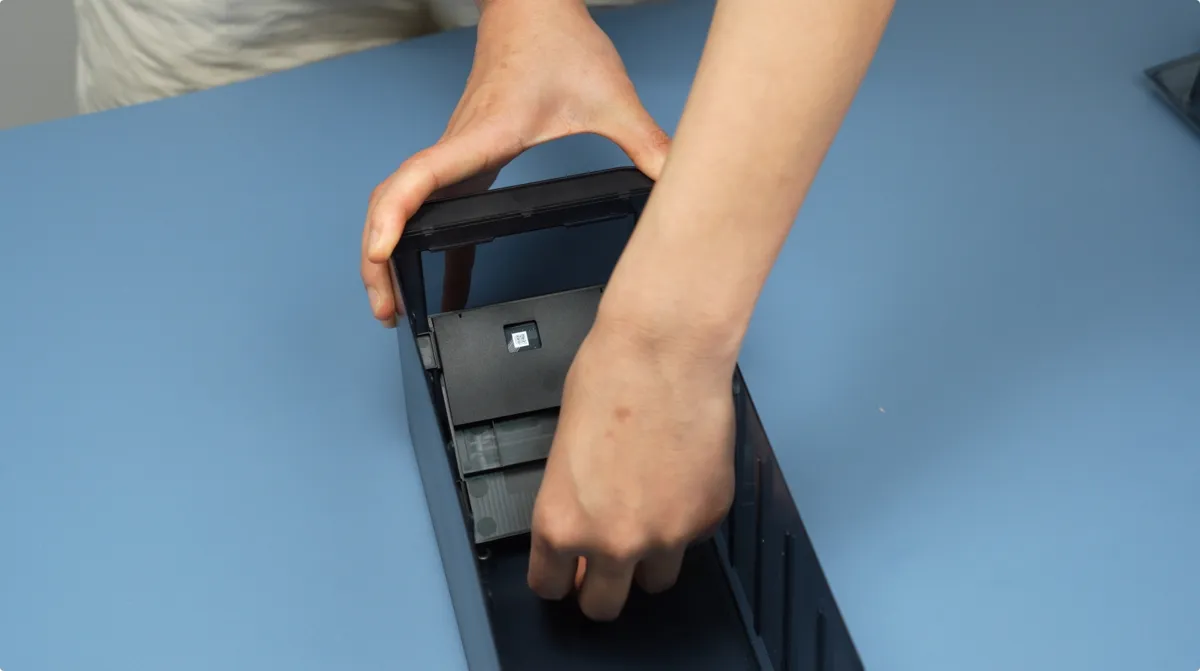

4. Fjern skærmenheden

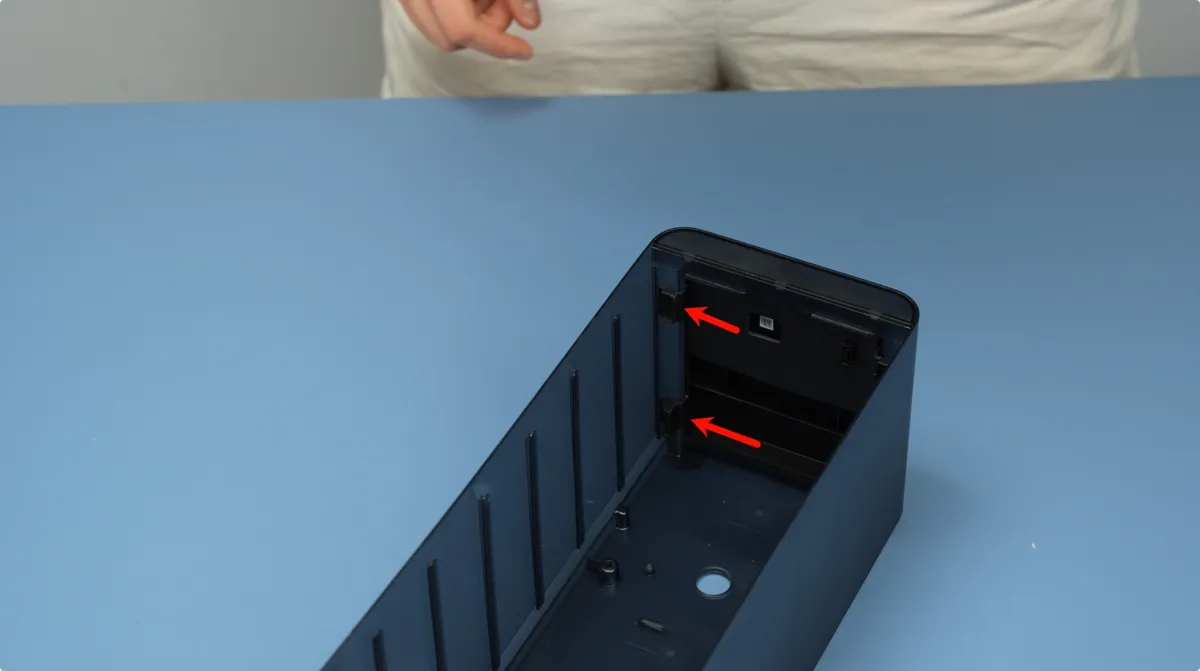

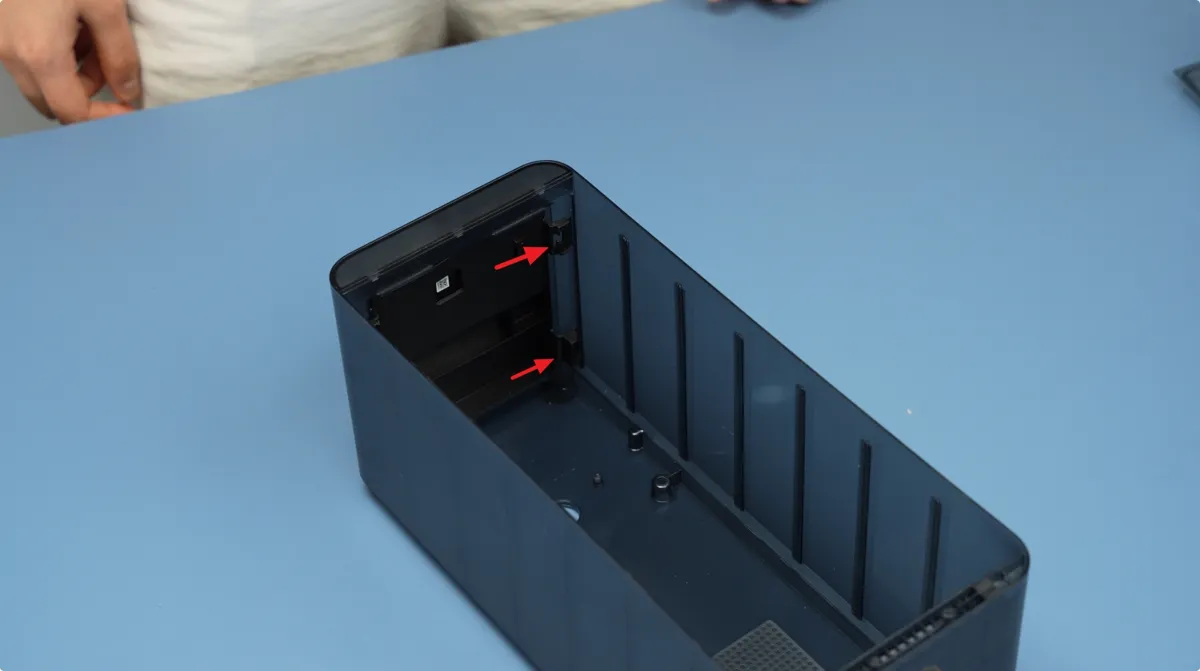

Frigør de fire låse på begge sider, før du fjerner skærmen.

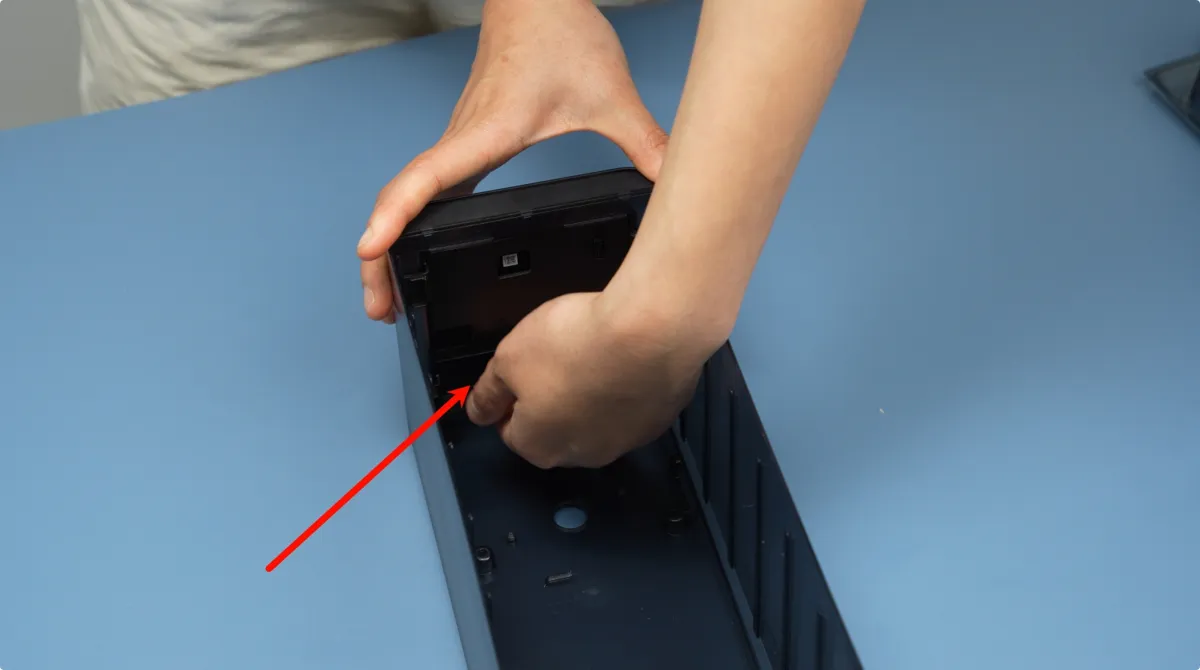

Træk skærmenheden bagud fra bunden for at fjerne den.

Montér det nye skærmmodul

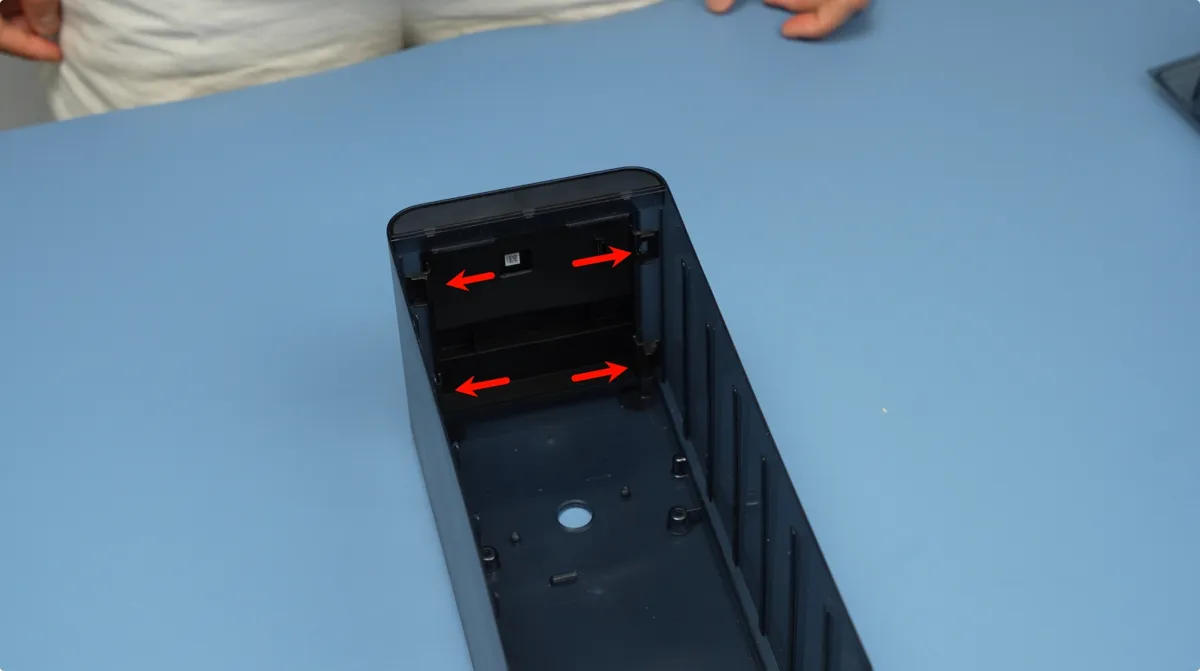

1. Montér skærmenheden

Sørg for, at skærmen vender udad. Ret de fire låse ind, og fastgør dem.

2. Montér AMS HT-hovedrammen

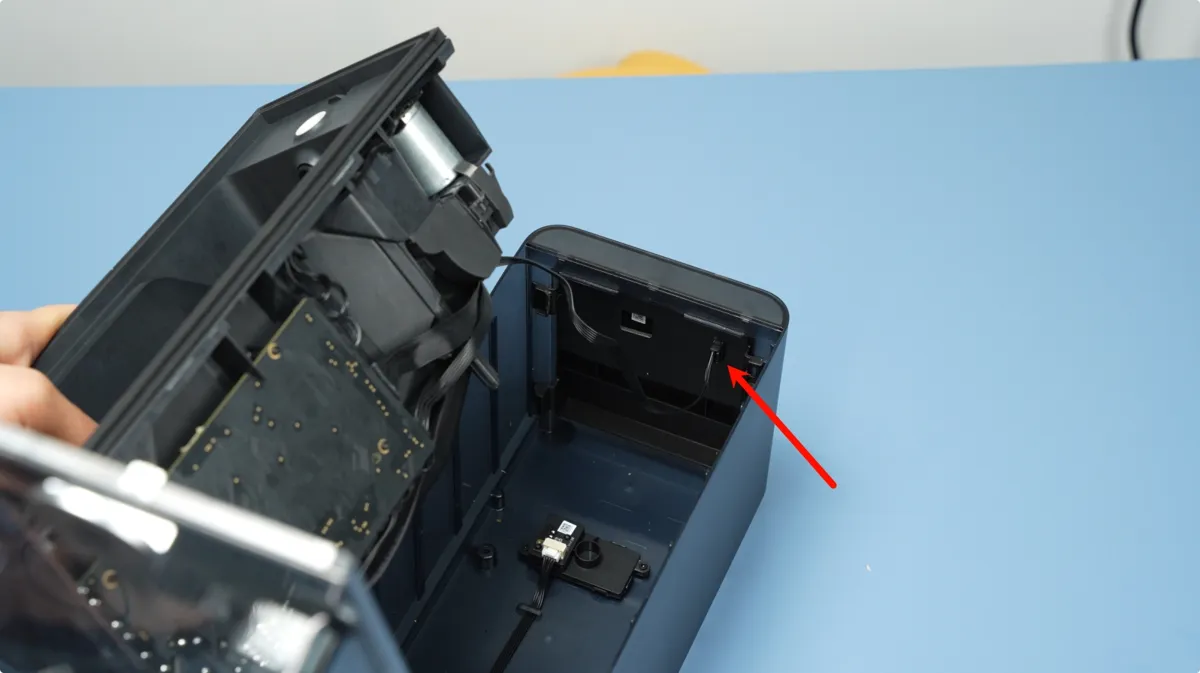

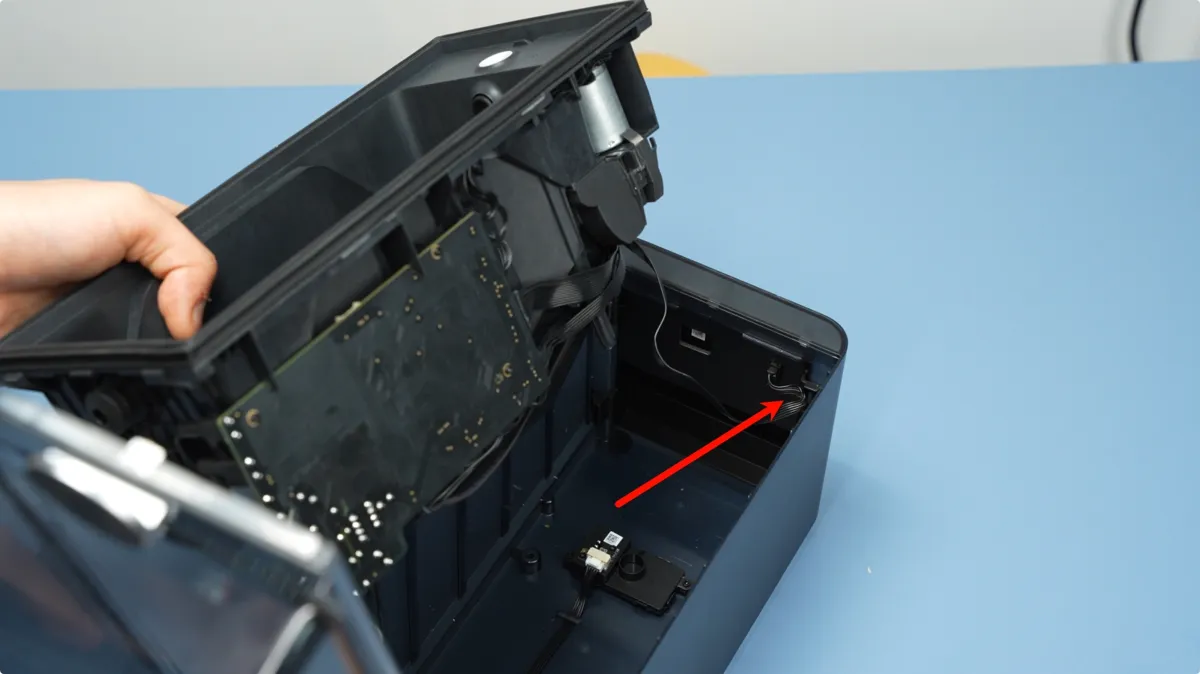

Tilslut kablet til frontskærmen, og fastgør det i kanalen.

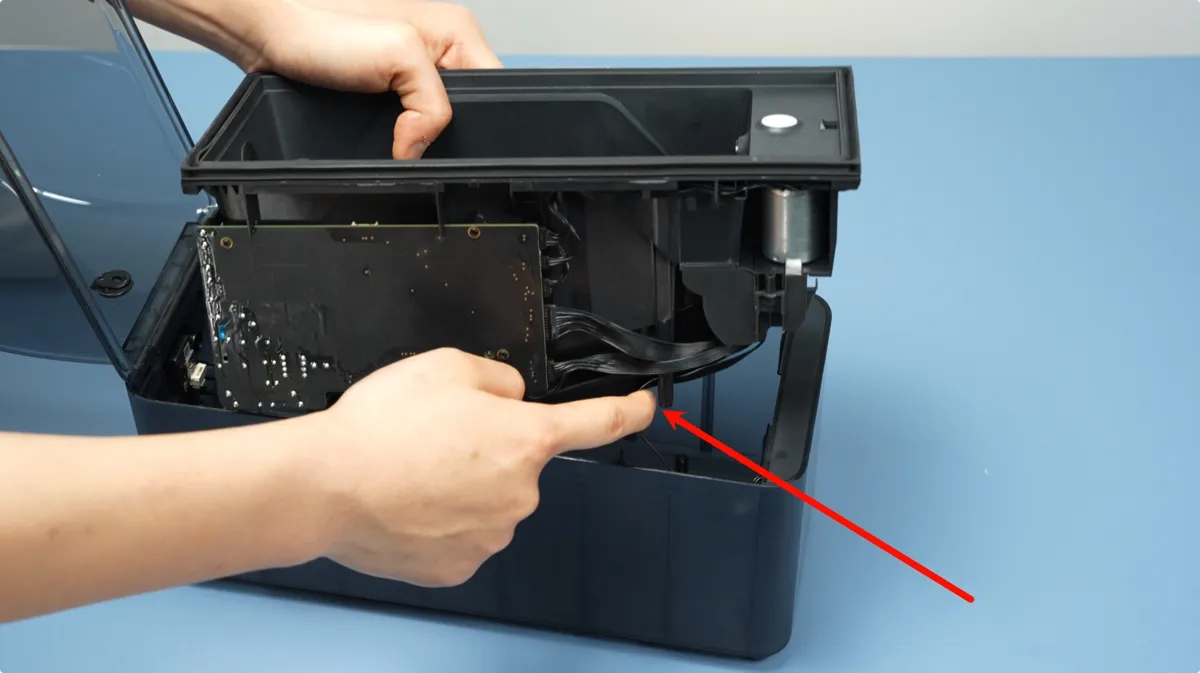

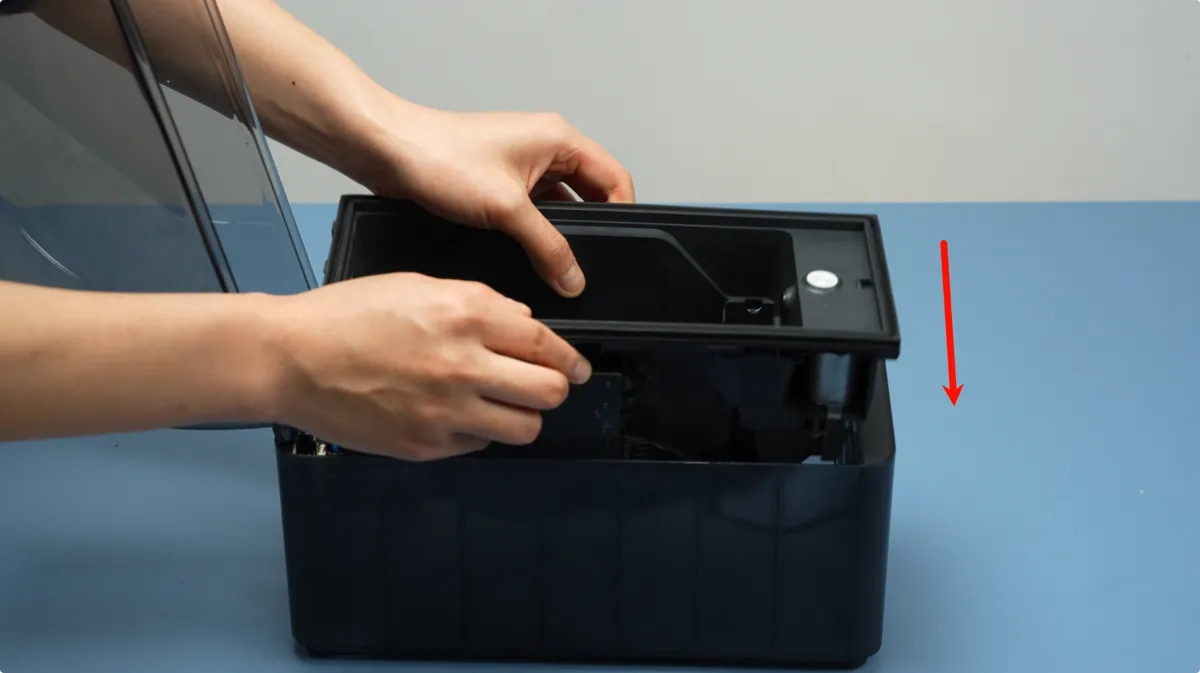

Tag fat i de fremstående kabler med fingrene, og montér hovedrammen i bundskallen.

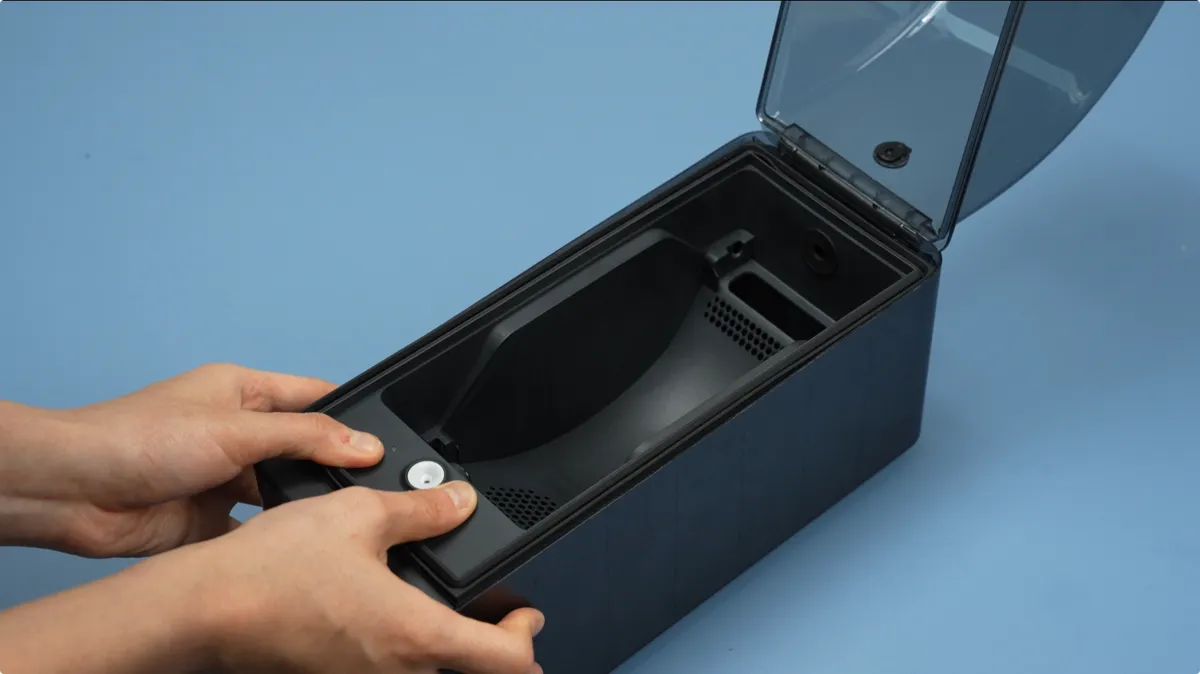

Sørg for, at hovedrammen sidder helt på plads, og fastgør den med de to bundskruer (BT3×8).

3. Montér den aktive og den drevne støtteaksel

Tryk den aktive støtteaksel ind i den forreste slids, indtil den klikker på plads. Ret det sorte tandhjul ind efter det gule tandhjul inde i hovedrammen.

Tryk den drevne støtteaksel ind i hovedrammen, indtil den klikker på plads.

Bemærk: Efter monteringen skal du dreje akslerne manuelt for at sikre, at de bevæger sig let.

4. Sæt PTFE-slangen ind i bagsiden af AMS HT

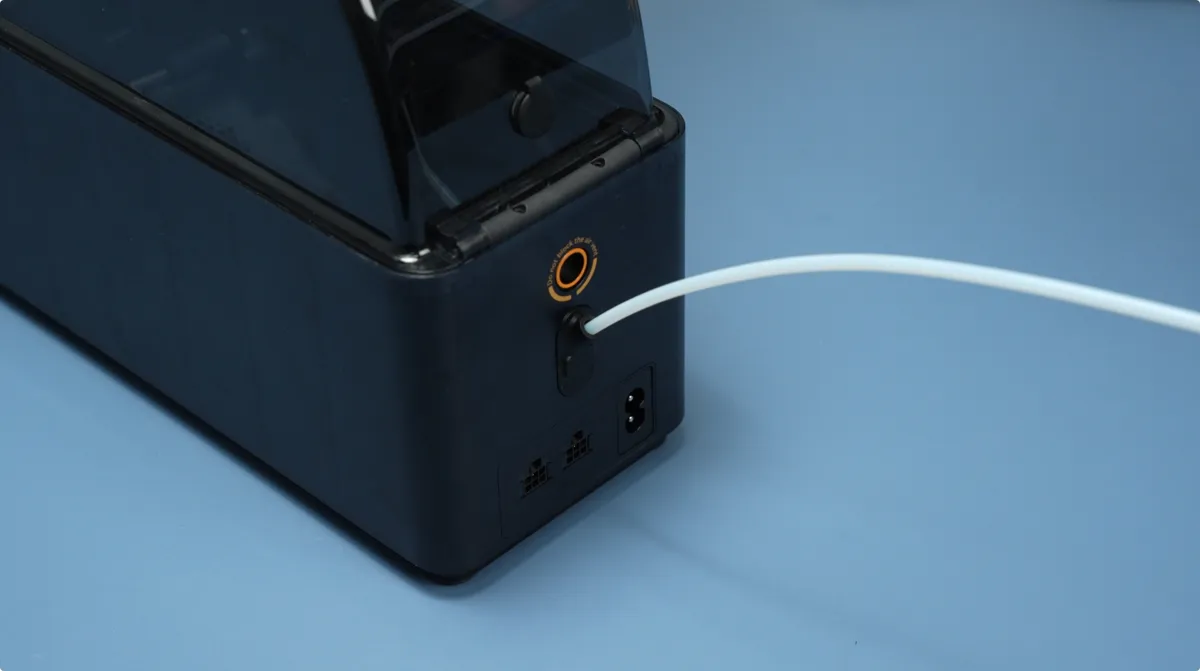

Skub PTFE-slangen ind i bagsiden af AMS HT. Træk forsigtigt i den for at bekræfte, at den sidder fast.

Kalibrering af enheden

Tilslut strømkablet, og sæt AMS HT på printeren. Tænd for strømmen, og kontrollér, om AMS HT-displayet lyser normalt op. Hvis det gør, er udskiftningen gennemført korrekt.

Ellers skal du kontrollere alle forbindelser og prøve igen. Hvis problemet fortsætter, så kontakt Bambu Labs serviceteam for yderligere hjælp.
