Udskift RFID-spolen i AMS HT

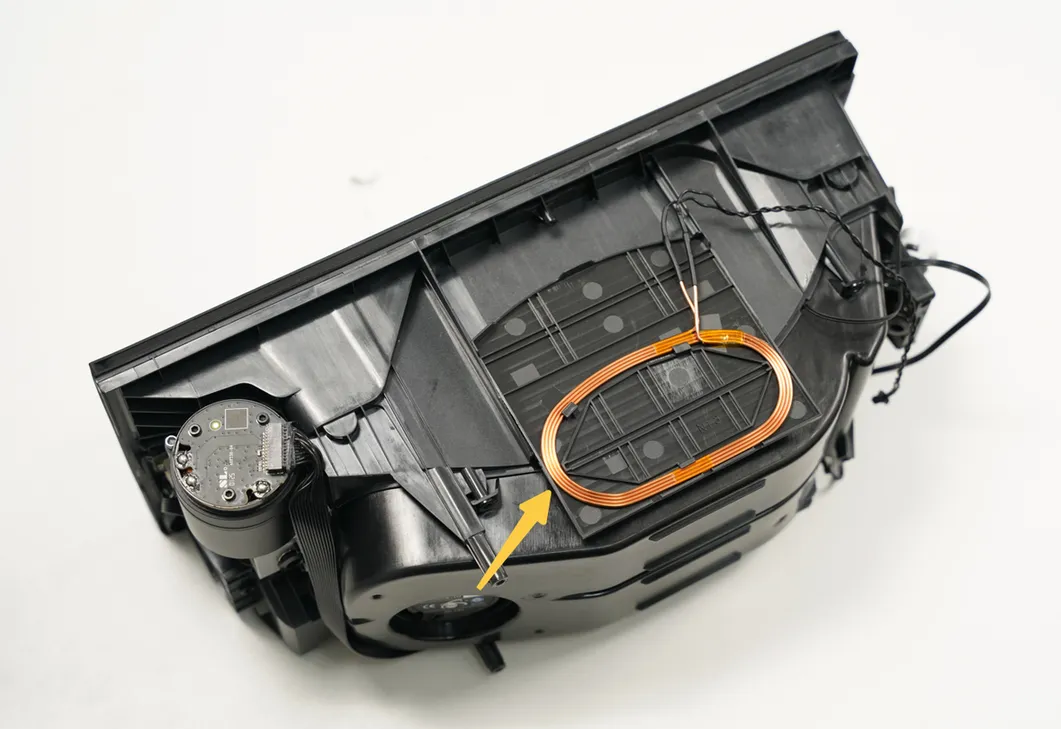

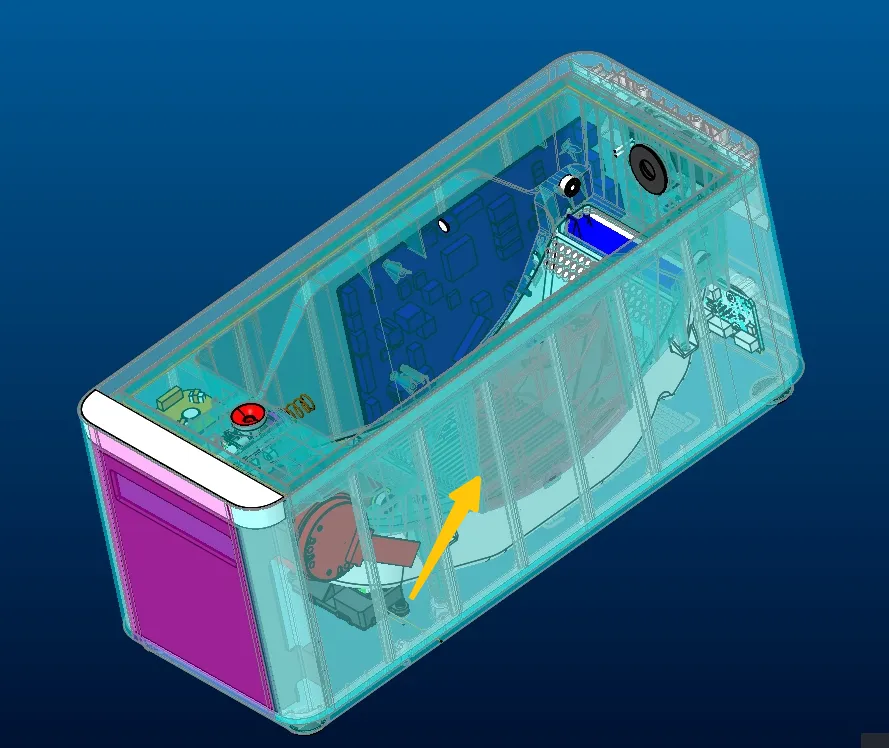

RFID-spole

AMS HT er udstyret med en RFID-spole, der kan identificere RFID-tags på officielle Bambu Lab-filamenter. Den muliggør også funktioner som estimering af resterende filament og automatisk materialepåfyldning.

Egnede modeller

AMS HT

Hvornår skal den udskiftes

RFID-spolens kabel er frakoblet, eller spolen er beskadiget.

Nødvendigt værktøj og materialer

• Ny RFID-spole
• H 2.0 unbrakonøgle
• H 1.5 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og printhovedets ledninger. Udfører du opgaver med printeren tændt, kan det give kortslutning og føre til elektronikskader og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at adskille dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektronikkomponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller er i tvivl om at følge denne guide, anbefaler vi, at du indsender en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern den gamle RFID-spole

1. Fjern PTFE-slangen fra bagsiden af AMS HT

Tryk på PTFE-slangens udløserknap på bagsiden af AMS HT for at låse forbindelsen op, og træk derefter PTFE-slangen ud.

2. Fjern den drevne og den aktive støtteaksel

Fjern først den drevne støtteaksel og den aktive støtteaksel fra materialepladsen. Pas på lejerne i begge ender, når du fjerner lejemufferne.

3. Fjern AMS HT-hovedrammen

Fjern de to bundskruer (BT3x8).

Løft langsomt hovedramme-enheden opad.

Når du har åbnet mellemrummet, løftes hovedramme-enheden. Bemærk: Der er kabler tilsluttet - undgå voldsom håndtering.

Lås stikkets clips op og frakobl kablet til frontskærmen.

Frakobl derefter signal- og strømkablerne fra AMS HT-strømkortet.

Fjern kablet fra strømstikket til bundkortet. Tryk på oplåsningsclipsen og træk stikket ud.

4. Fjern RFID-spolen

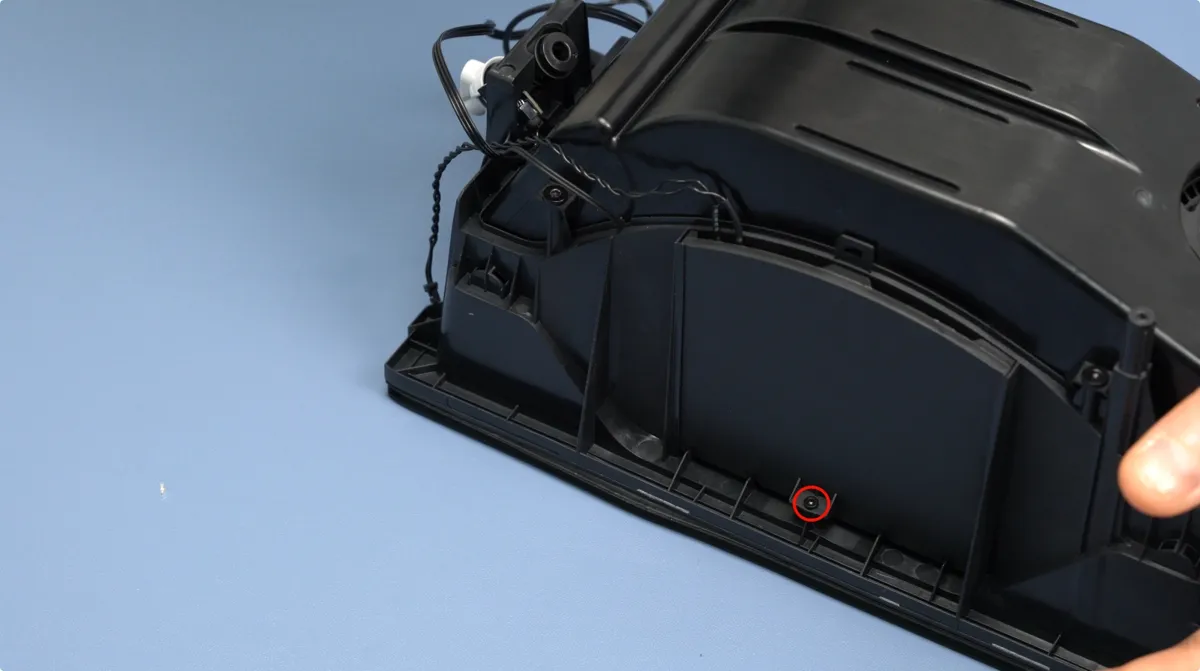

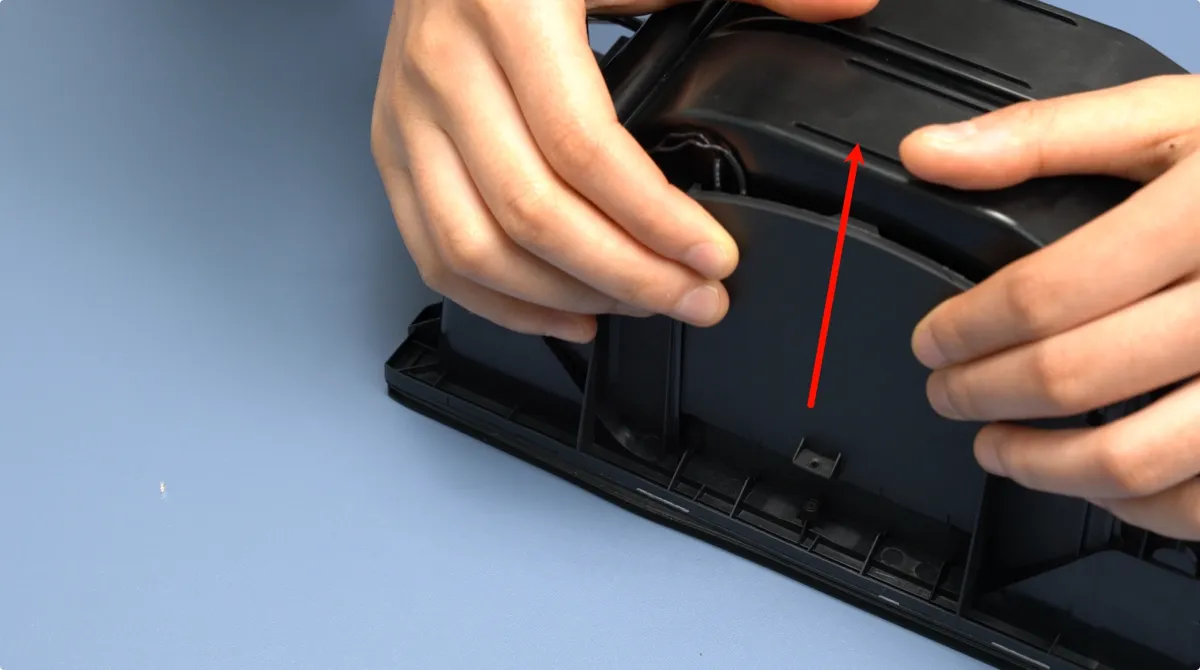

Fjern RFID-skruen (BT2x5) og træk forsigtigt RFID-spolen ud.

Montér den nye RFID-spole

1. Montér RFID-spolen

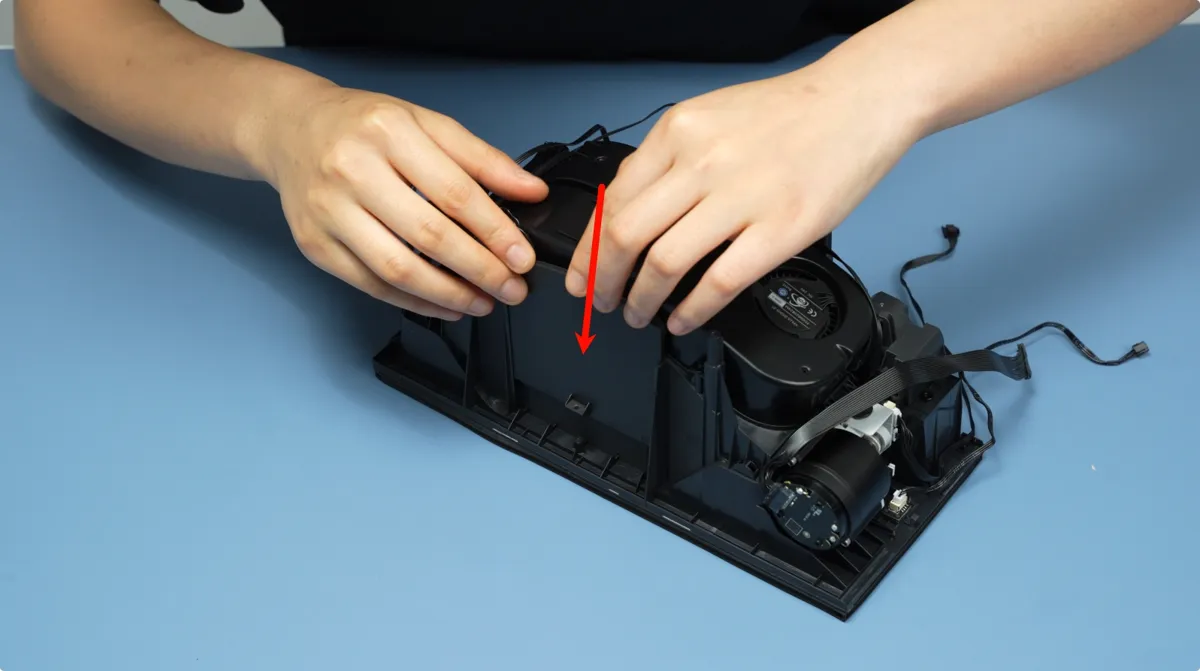

Sæt RFID-spolen i dens plads og fastgør den med en skrue (BT2x5).

2. Montér AMS HT-hovedrammen

Tilslut de to kabler:

1. Bundkortets kommunikationskabel (14-pin).
2. Bundkortets strømkabel (2-pin).

Tilslut strømstikkets kabel til bundkortet og montér isoleringsmuffen igen.

Bemærk: Polariteten er uden betydning her.

Tilslut kablet til frontskærmen og fastgør det i kanalen.

Hold de udragende kabler med fingrene og montér hovedrammen i bundkabinettet.

Sørg for, at hovedrammen sidder helt på plads, og fastgør den med to bundskruer (BT3x8).

3. Montér den aktive og den drevne støtteaksel

Tryk den aktive støtteaksel ind i den forreste plads, indtil den klikker på plads. Ret det sorte tandhjul ind efter det gule tandhjul inde i hovedrammen.

Tryk den drevne støtteaksel ind i hovedrammen, indtil den klikker på plads.

Bemærk: Efter monteringen skal du dreje akslerne manuelt for at sikre en jævn bevægelse.

4. Sæt PTFE-slangen i bagsiden af AMS HT

Skub PTFE-slangen ind i bagsiden af AMS HT. Træk forsigtigt i den for at bekræfte, at den sidder fast.

Kalibrering af enheden

Tilslut strømkablet og forbind AMS HT til printeren. Tænd for strømmen og indlæs filamentet. Tjek printerens skærm for at kontrollere, om AMS HT kan aflæse RFID-filamentoplysningerne korrekt. Hvis oplysningerne aflæses korrekt, og der ikke vises nogen fejlmeddelelse, er udskiftningen gennemført.

Hvis der opstår fejl, skal du tjekke alle forbindelser og prøve igen. Hvis problemet fortsætter, skal du kontakte Bambu Labs supportteam for yderligere hjælp.
