Udskift filament-tilbagetrækningsenhed i AMS HT

Filament-tilbagetrækningsenhed

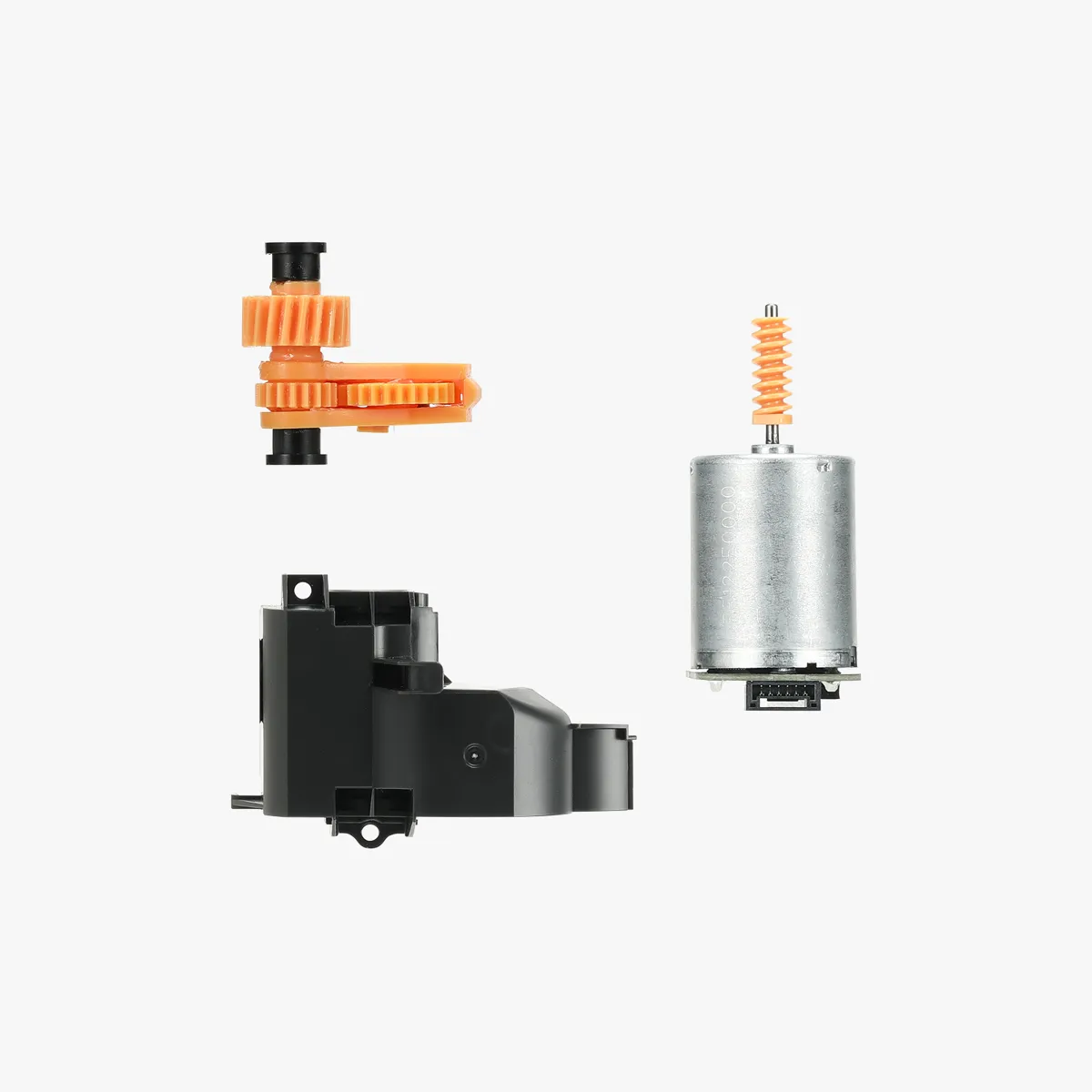

AMS HT's filament-tilbagetrækningsenhed består af en motor og et svingarmsgear placeret på midterrammen. Under tilbagetrækningen driver svingarmsgearet hovedakslen til at rotere, så filamentet trækkes tilbage på rullen.

Hvornår skal den udskiftes

• Filament-tilbagetrækningsenheden er beskadiget.

Nødvendigt værktøj og materialer

• Ny filament-tilbagetrækningsenhed
• H2.0-unbrakonøgle
• H1.5-unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, inklusive arbejde på printerens elektronik og printhovedets ledninger. Udfører du opgaver, mens printeren er tændt, kan det give kortslutning, som fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at skille dele ad, inklusive hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og skabe yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller er i tvivl om at følge denne guide, anbefaler vi, at du indsender en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give den hjælp, du har brug for.

Før du starter, skal du sikre dig, at AMS'et er afbrudt fra printeren.

Fjern den gamle filament-tilbagetrækningsenhed

1. Fjern PTFE-slangen bag på AMS HT

Tryk på PTFE-slangens udløserknap bag på AMS HT for at frigøre forbindelsen, og træk derefter PTFE-slangen ud.

2. Fjern den drevne og den aktive støtteaksel

Fjern først den drevne støtteaksel og den aktive støtteaksel fra materialeslottet. Vær forsigtig med lejerne i begge ender, når du fjerner lejebøsningerne.

3. Fjern AMS HT-hovedrammen

Fjern de to bundskruer (BT3×8).

Løft hovedrammen langsomt opad.

Når du har åbnet mellemrummet, løfter du hovedrammen. Bemærk: Der er kabler tilsluttet - gå ikke voldsomt til værks.

Lås forbindelsens lås op, og afbryd kablet til frontskærmen.

Afbryd derefter signal- og strømkablerne fra AMS HT-strømkortet.

Fjern kablet mellem strømstikket og bundkortet. Tryk på udløserlåsen, og træk stikket ud.

4. Afbryd komponentkablet fra bundkortet

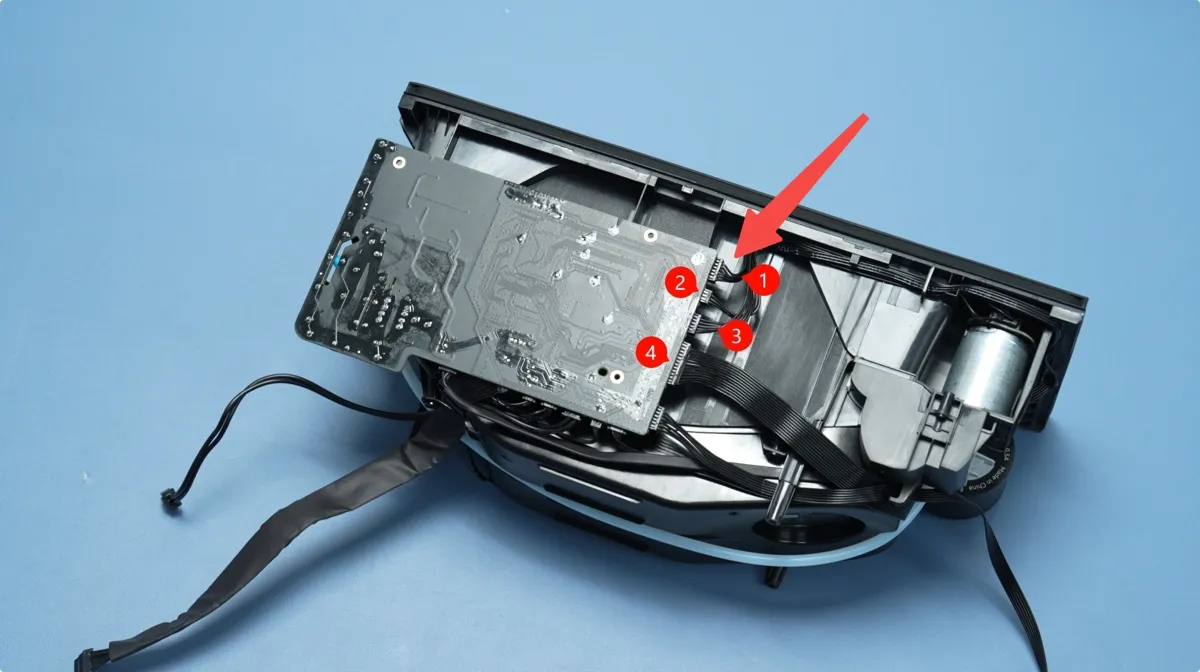

Tag stikket til filament-tilbagetrækningsenhedens kabel ud af AMS HT-bundkortet (placering nr. 1 som vist nedenfor).

5. Fjern filament-tilbagetrækningsenheden

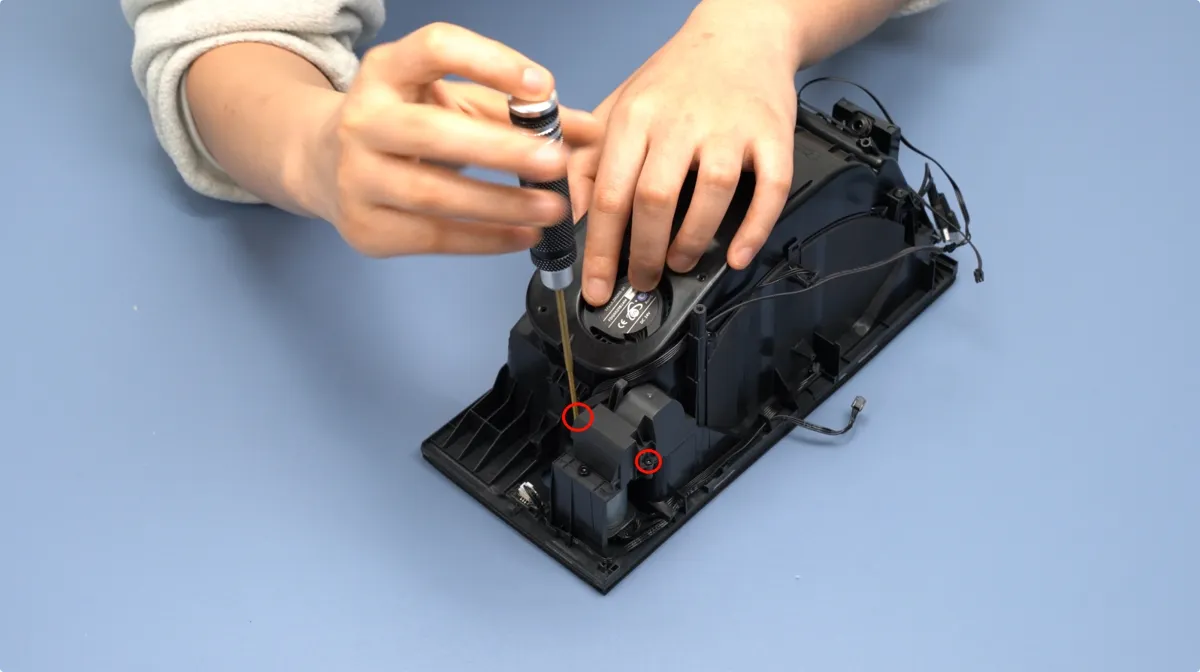

Fjern de to skruer i armdækslet (BT2×5), og tag armdækslet af.

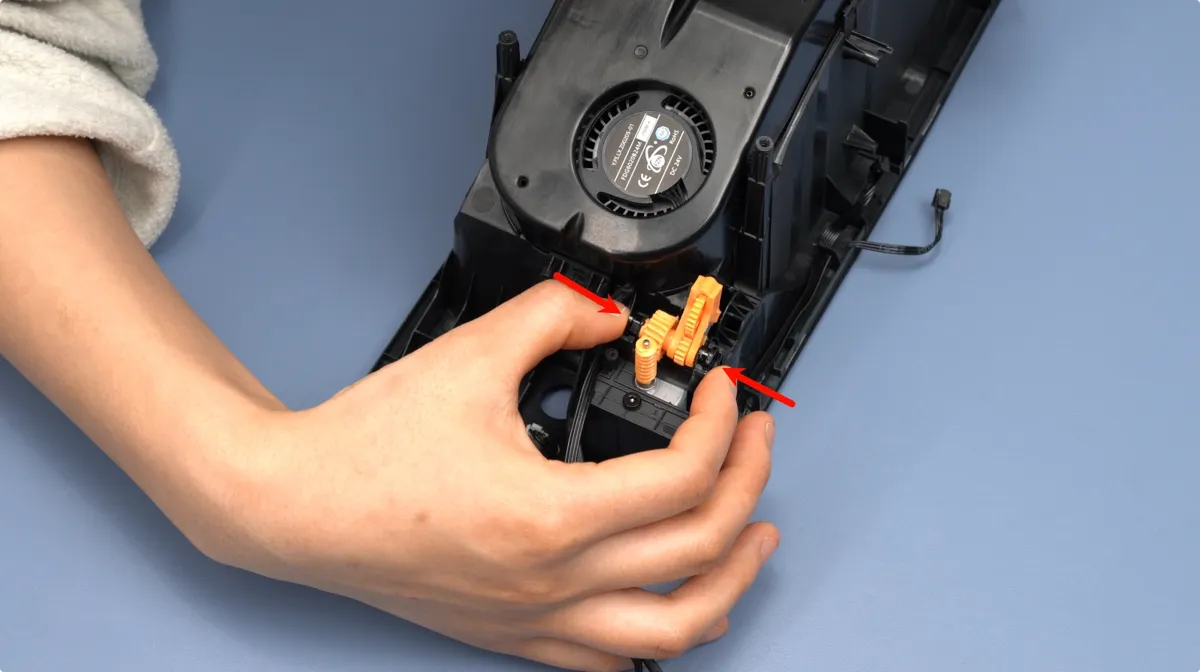

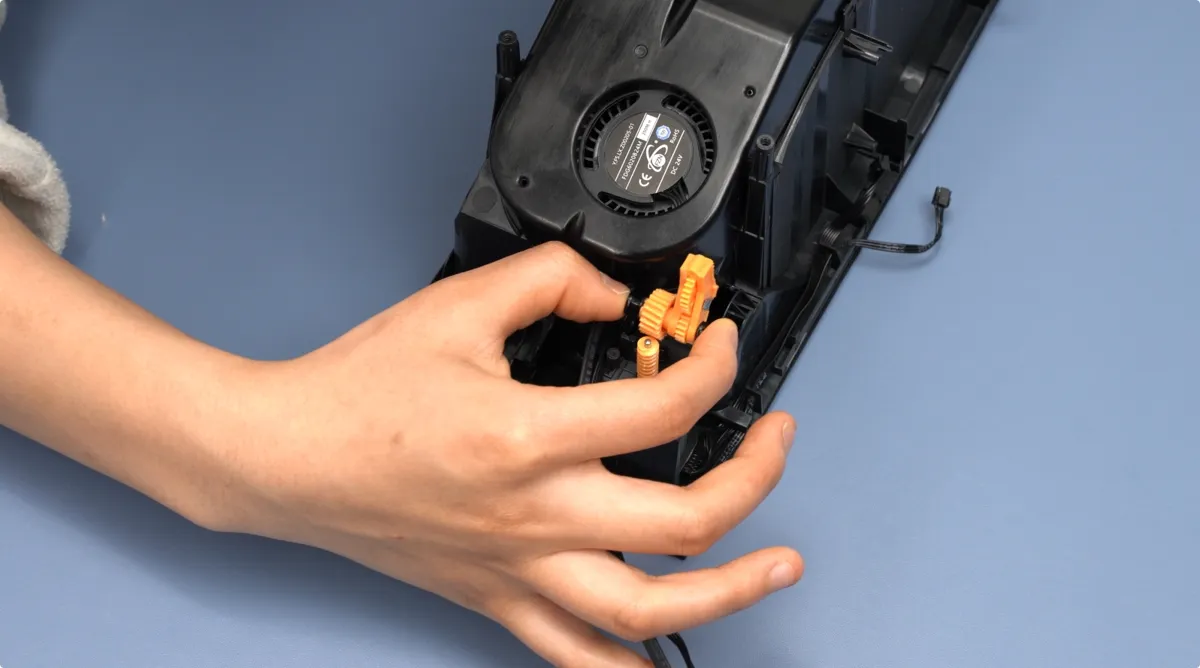

Klem begge sider af armenheden sammen, og løft den langsomt.

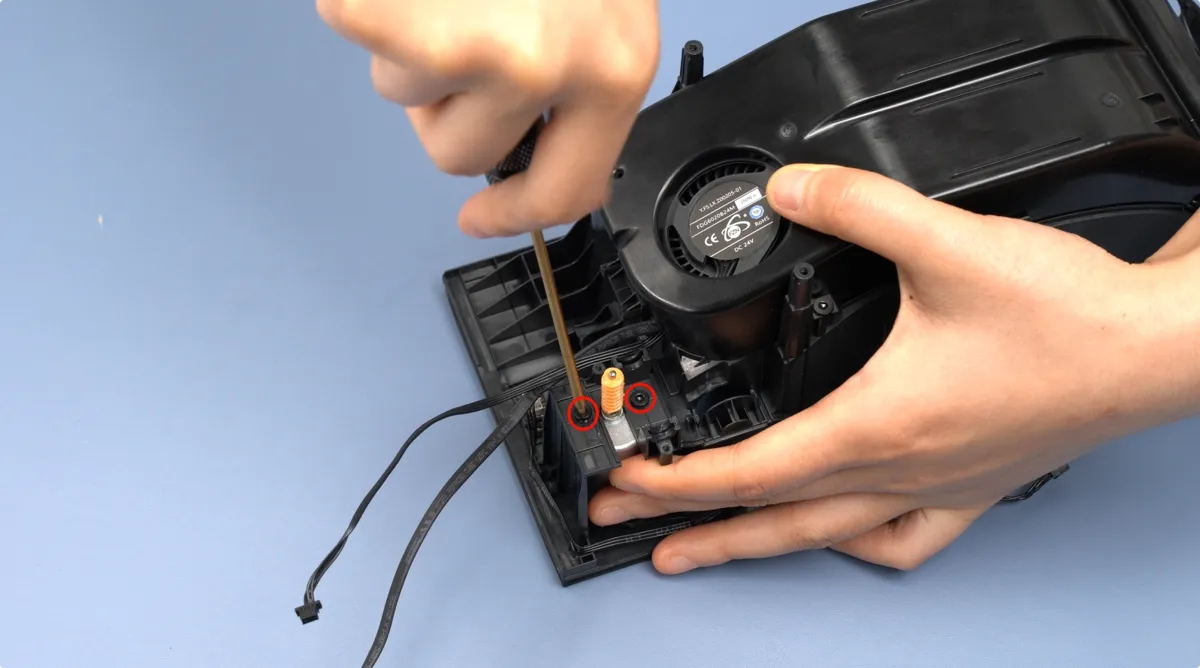

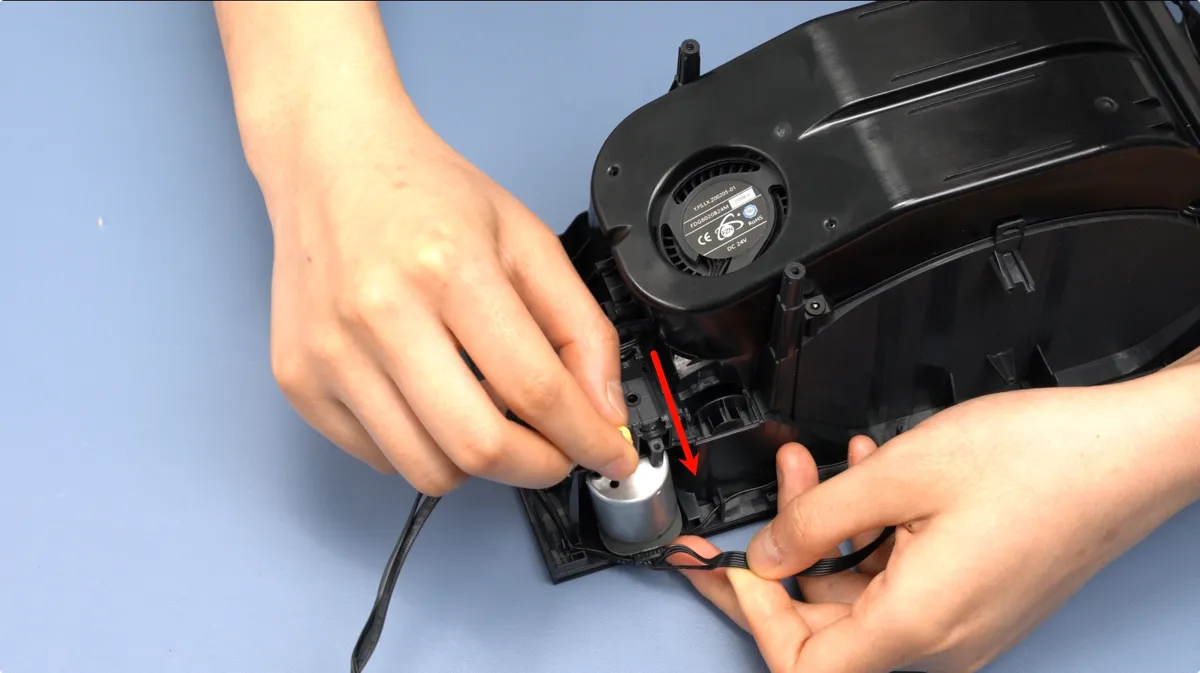

Fjern de to skruer i tilbagetrækningsmotoren (M3×5), og skub motoren udad.

Monter den nye filament-tilbagetrækningsenhed

1. Monter filament-tilbagetrækningsenheden

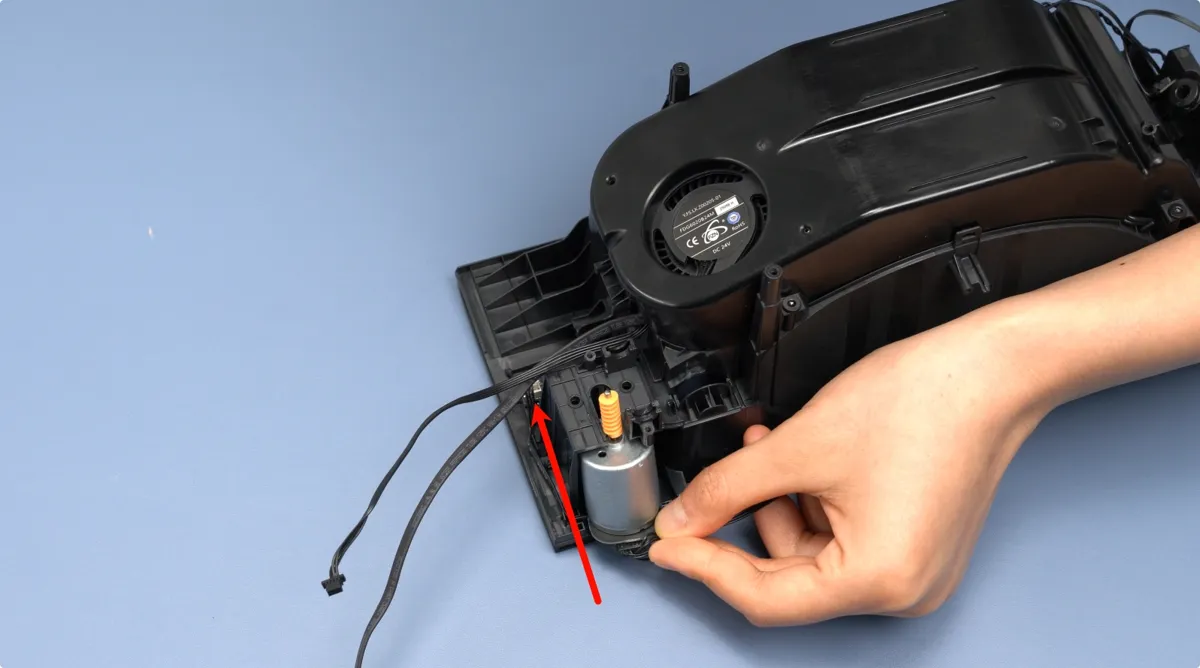

Monter tilbagetrækningsmotoren, så kablet vender udad, og fastgør den med 2 skruer (M3×5).

Klem begge sider af armenheden sammen, og montér den ind i slottet.

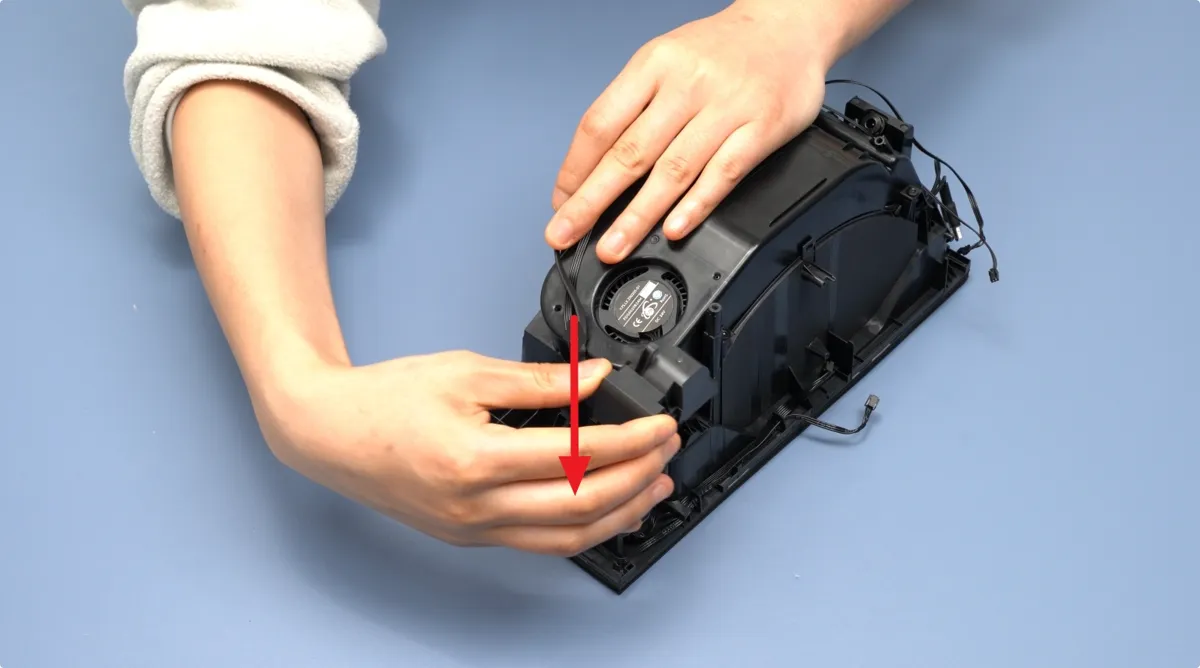

Monter armdækslet, og fastgør det med 2 dækselskruer (BT2×5).

2. Tilslut komponentkablets stik

Sæt stikket til filament-tilbagetrækningsenhedens kabel tilbage i den tilsvarende port på AMS HT-bundkortet (placering nr. 1 som vist nedenfor).

3. Monter AMS HT-hovedrammen

Tilslut de to kabler:

1. Bundkortets kommunikationskabel (14 ben).
2. Bundkortets strømkabel (2 ben).

Tilslut strømstikkets kabel til bundkortet, og montér isoleringshylsteret igen.

Bemærk: Polariteten er ligegyldig her.

Tilslut kablet til frontskærmen, og fastgør det i kanalen.

Hold de udstikkende kabler fast med fingrene, og montér hovedrammen ned i bunddækslet.

Sørg for, at hovedrammen sidder helt på plads, og fastgør den med de to bundskruer (BT3×8).

4. Monter den aktive og den drevne støtteaksel

Tryk den aktive støtteaksel ind i det forreste slot, indtil den klikker på plads. Ret det sorte gear ind efter det gule gear inde i hovedrammen.

Tryk den drevne støtteaksel ind i hovedrammen, indtil den klikker på plads.

Bemærk: Efter monteringen skal du dreje akslerne manuelt for at sikre en jævn gang.

5. Sæt PTFE-slangen ind bag på AMS HT

Skub PTFE-slangen ind bag på AMS HT. Træk forsigtigt i den for at bekræfte, at den sidder fast.

Kalibrering af enheden

Tilslut strømkablet, og forbind AMS HT til printeren. Tænd for strømmen, og betjen derefter via printerens skærm for at starte AMS HT's ind- og udføringsproces. Hvis udføringen gennemføres, og der ikke vises fejlmeddelelser under processen, er udskiftningen gennemført.

Hvis der opstår fejl, så tjek alle forbindelser og prøv igen. Hvis problemet fortsætter, så kontakt Bambu Labs supportteam for yderligere hjælp.
