Udskift aktiv støtteaksel på AMS HT

Udskift den aktive støtteakselsamling på AMS HT

Den aktive støtteaksel på AMS HT er en komponent, der bruges til at understøtte filamentspolen og aktivt drive dens rotation.

Hvornår skal den udskiftes

• Den aktive støtteaksel er beskadiget
• Filamentspolen kan ikke dreje rundt

Nødvendige værktøjer og materialer

• Ny aktiv støtteakselsamling

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører nogen form for vedligeholdelse, herunder arbejde på printerens elektronik og ledningerne til printhovedet. Udføres opgaver med printeren tændt, kan det give en kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektronikkomponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du er i tvivl om eller har spørgsmål til denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Før du går i gang, skal du sikre dig, at AMS'en er afbrudt fra printeren.

Fjern den gamle aktive støtteakselsamling

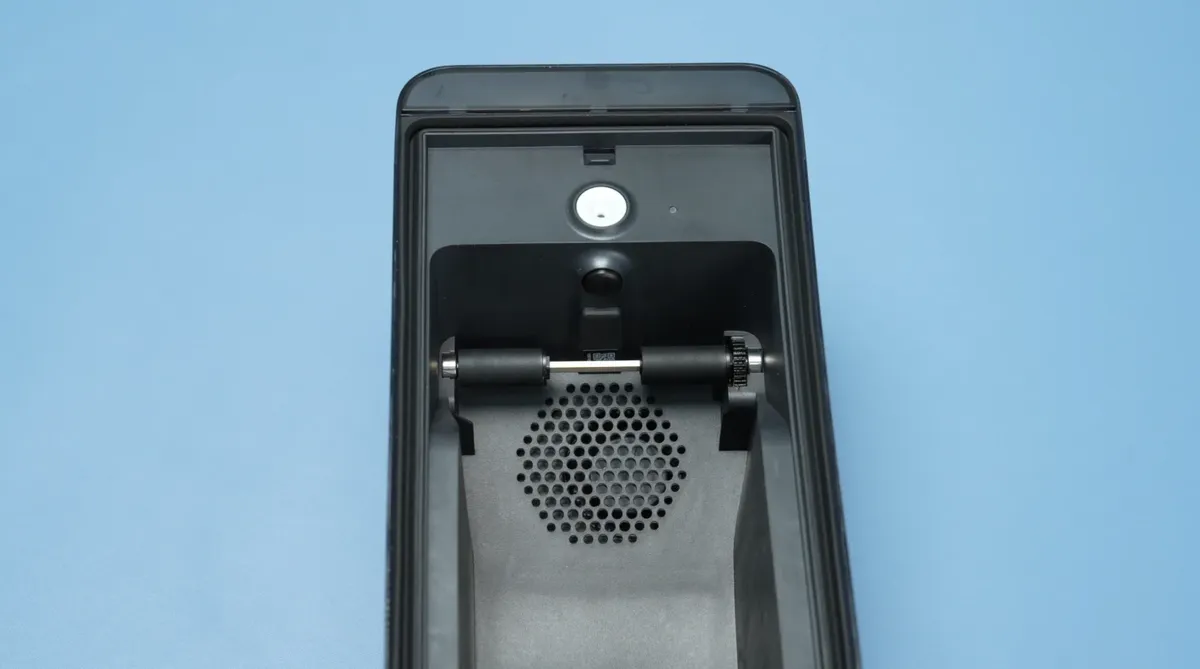

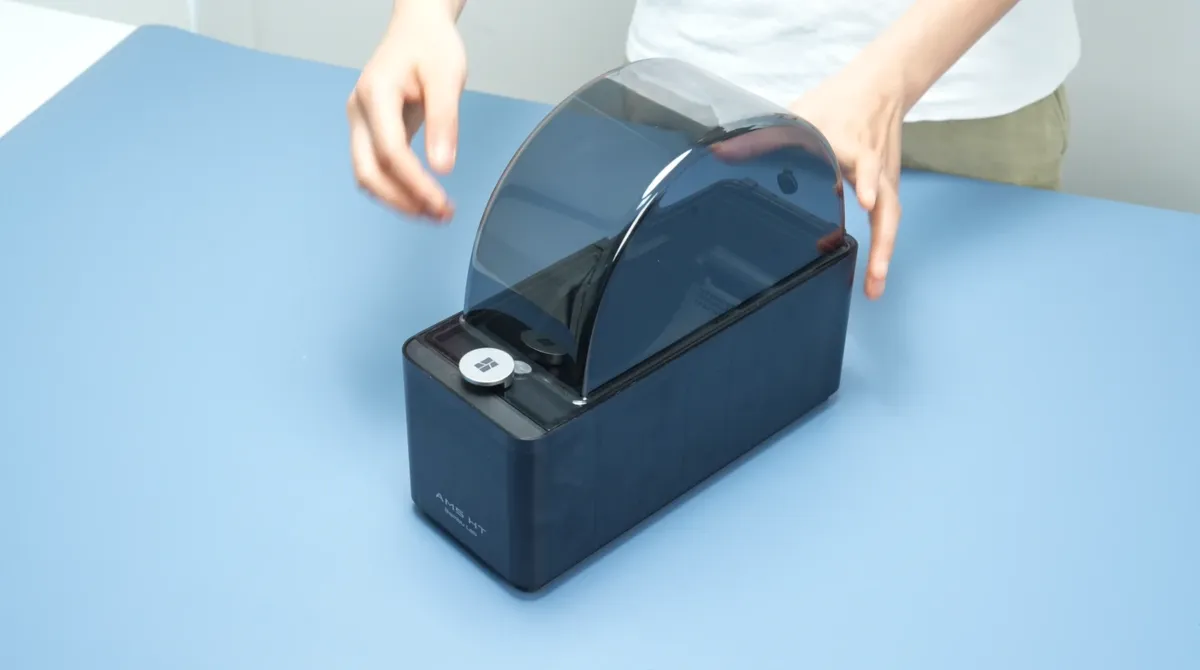

Åbn først topdækslet, og fjern derefter filamentbakkens aktive støtteaksel som vist på figuren nedenfor.
Når du tager lejebøsserne ud, skal du håndtere lejerne i begge ender forsigtigt for ikke at tabe dem.

Monter den nye aktive støtteakselsamling

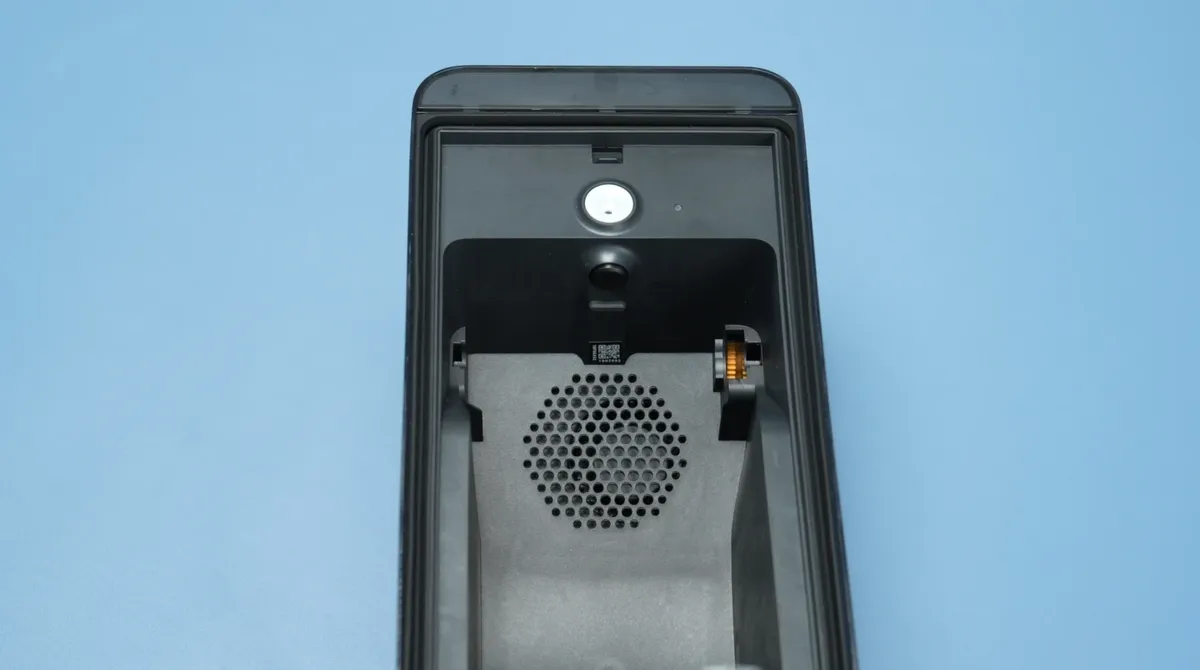

Tryk den nye aktive støtteaksel ind i den forreste plads på AMS HT, indtil du hører et "klik".
Sørg for, at den sorte tandhjulsende på den aktive støtteaksel er justeret efter det gule tandhjul inde i midterrammesamlingen.

Bemærk: Efter monteringen skal du dreje den aktive støtteaksel manuelt for at sikre, at den kører frit.
