Afmontering og montering af AMS HT-hovedkort

Helt central for AMS'ens funktion er AMS HT-hovedkortet, en vigtig komponent, der styrer kommunikationen mellem sensorer, motorer, varmelegemer og selve printeren. Hvis du har mistanke om, at enheden har problemer, kan du få brug for at afmontere den for at inspicere, rengøre, udskifte eller fejlsøge hovedkortet. Det er afgørende at gøre det korrekt for at undgå skader på de sarte komponenter. Denne detaljerede wiki-artikel guider dig gennem sikker afmontering og montering af AMS HT-hovedkortet med tydelige anvisninger og praktiske tips.

Nødvendigt værktøj og materialer

Før du går i gang, skal du sørge for at have følgende:

• Unbrakonøgle til at fjerne skruerne
• Beholder til at holde styr på skruerne
• Nyt AMS HT-hovedkort (hvis relevant): Du kan købe et i Bambu Lab-butikken.

Afmonteringen omfatter fjernelse af det ydre dæksel, adgang til de indvendige moduler og frigørelse af hovedkortet.

Sikkerhedsadvarsel

Det er afgørende at slukke for printeren, før du udfører nogen form for vedligeholdelse på printeren og dens elektronik, herunder printhovedets ledninger, for hvis printeren er tændt under sådanne opgaver, kan det give kortslutning, hvilket kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du få brug for at afmontere nogle dele, herunder hotenden. Det kan blotlægge ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden eller andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere skader.

Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du mulige skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres trygt og effektivt.

Afmontering

Trin 1: Afbryd AMS HT-enheden, og fjern PTFE-slangen

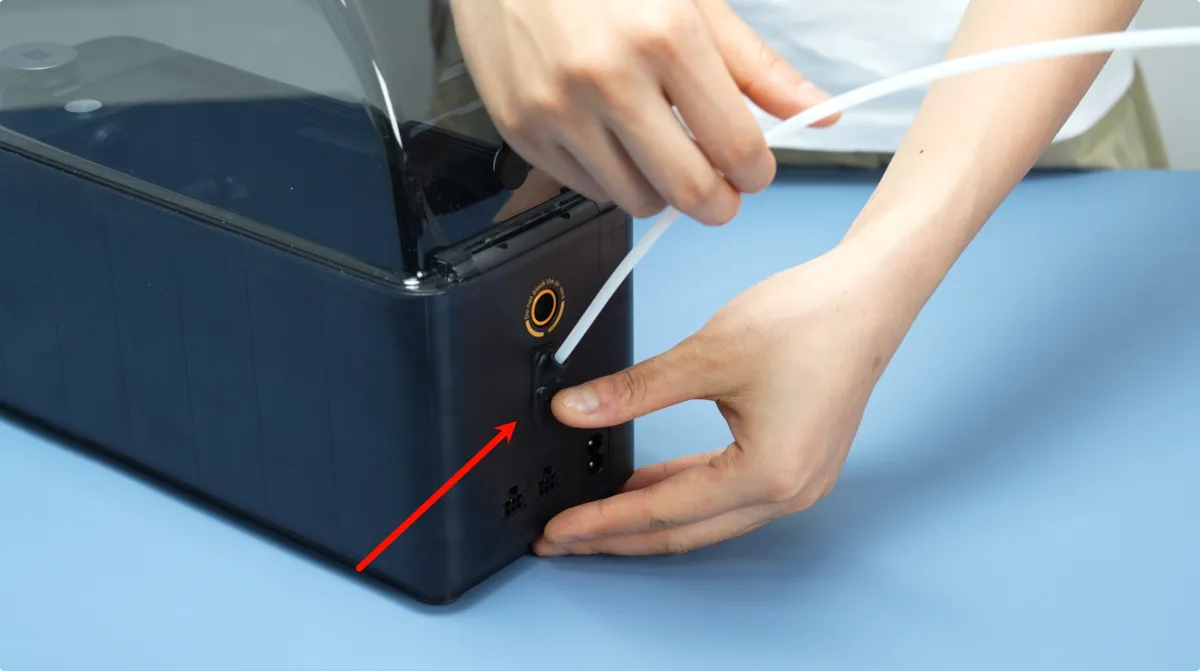

Tryk på PTFE-slangens udløserknap på bagsiden af AMS HT for at frigøre koblingen, og træk derefter forsigtigt PTFE-slangen ud.

Trin 2: Fjern AMS HT-hovedrammen

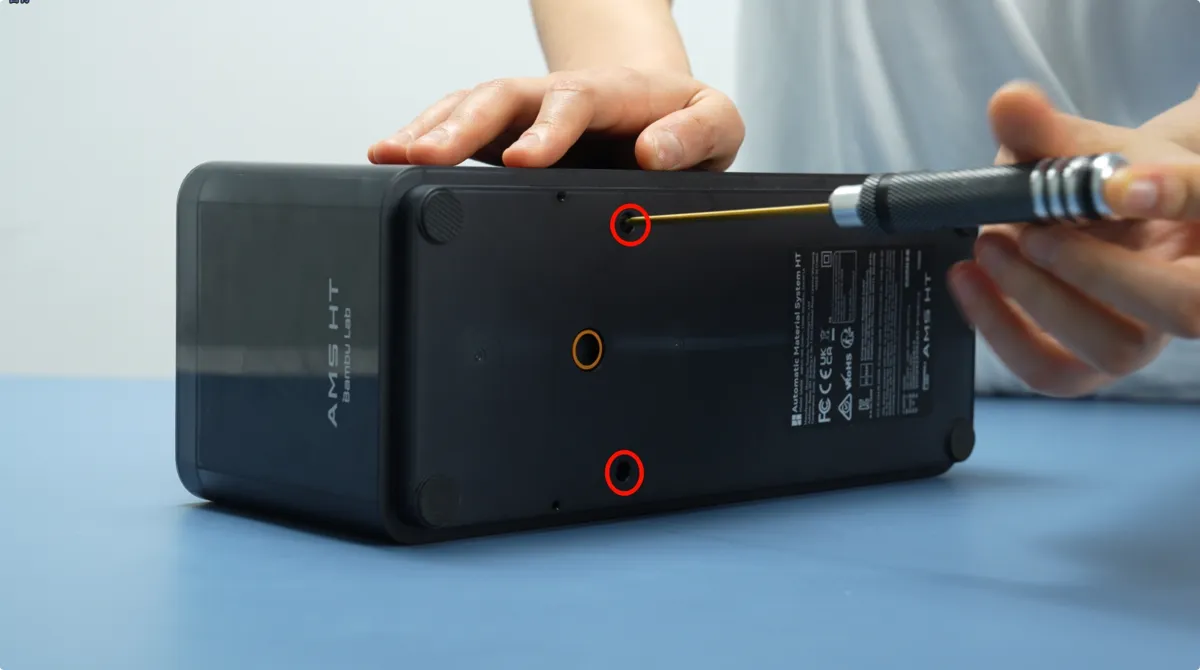

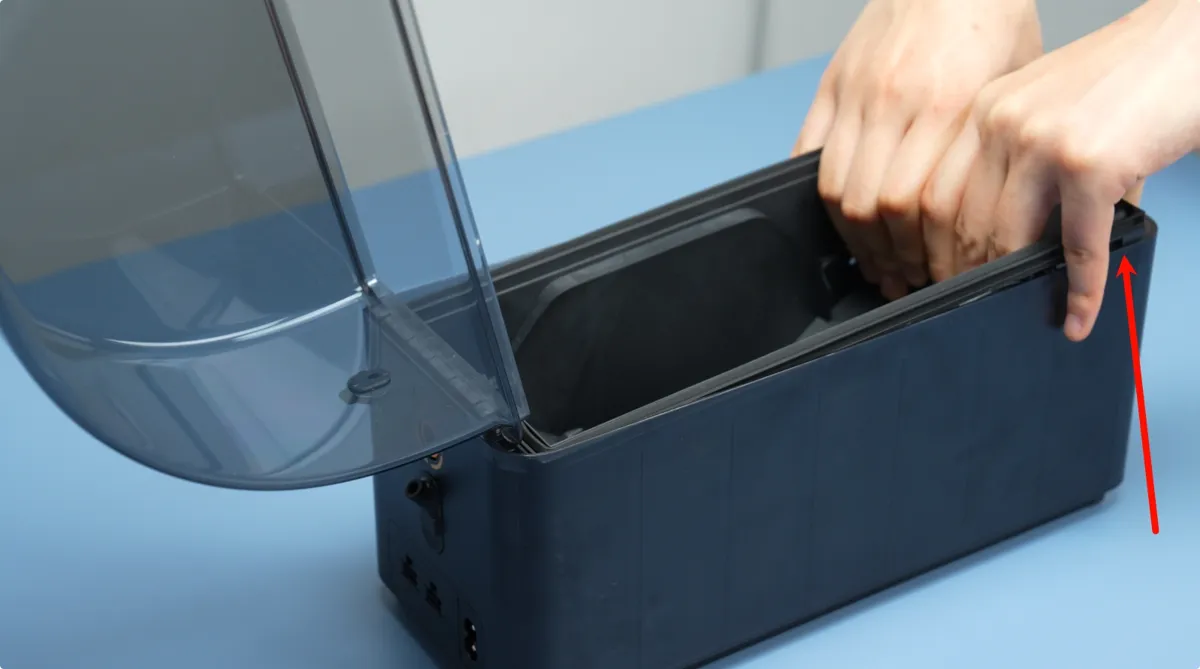

Fjern de to nederste skruer (BT3X8), der er markeret i bunden og er med til at fastgøre den nederste del af AMS-huset. Løft derefter hovedrammeenheden langsomt opad.

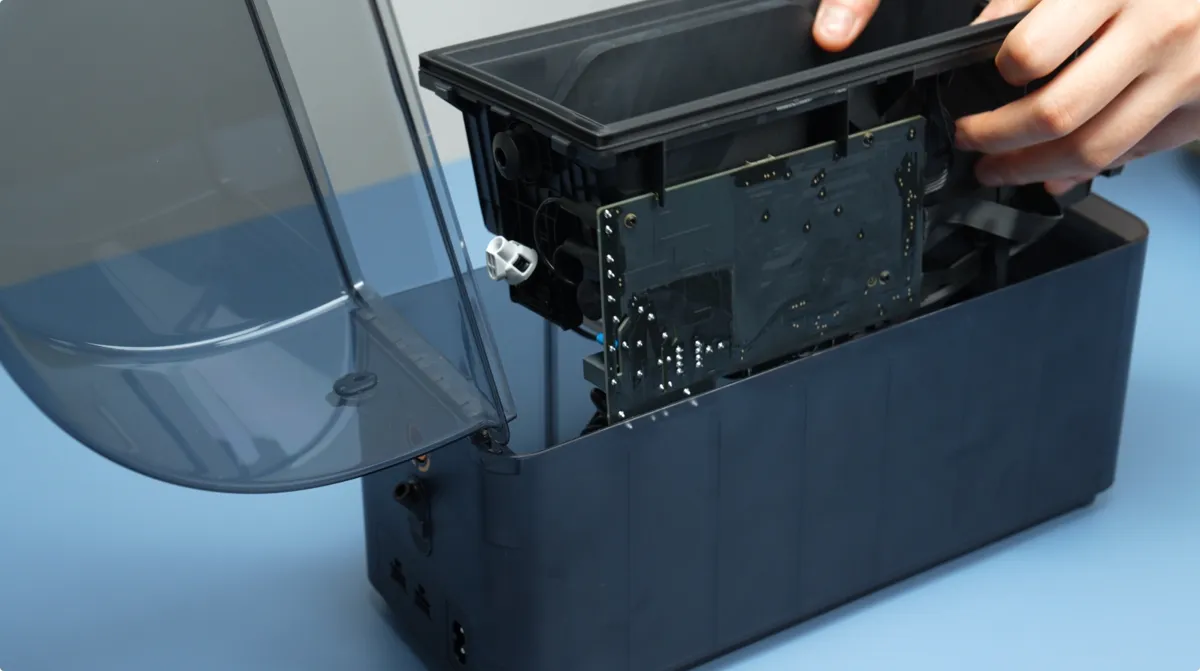

Sørg for at gøre det forsigtigt, da der er kabler tilsluttet den, som vist nedenfor.

Trin 3: Fjern kablerne og stikkene

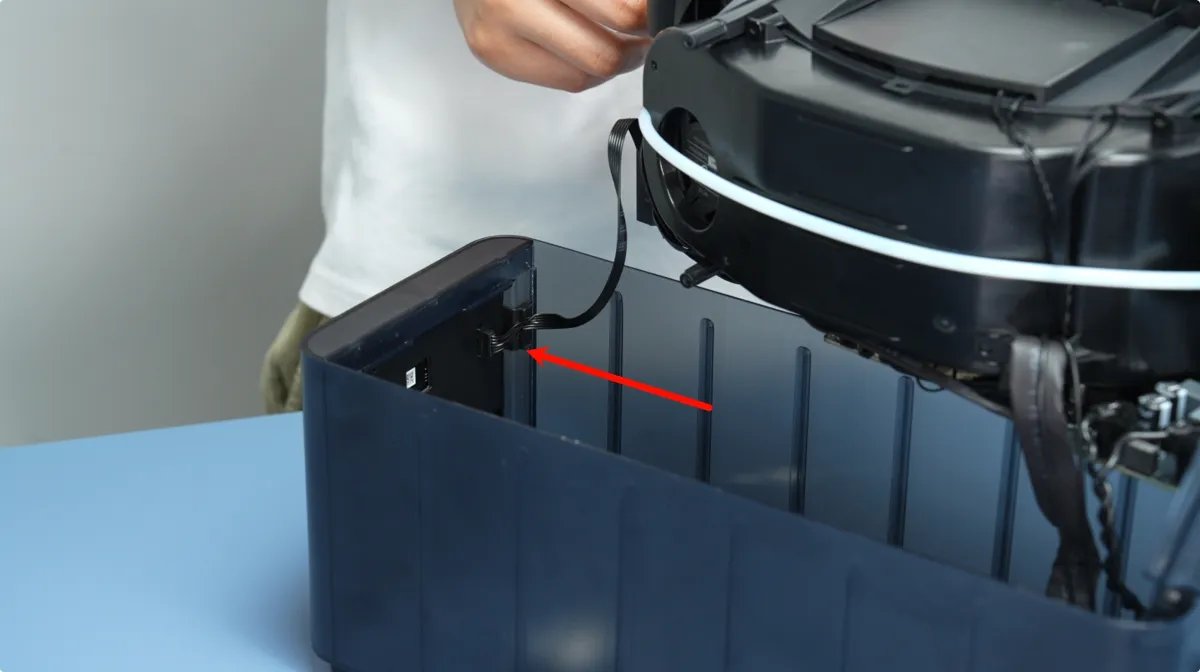

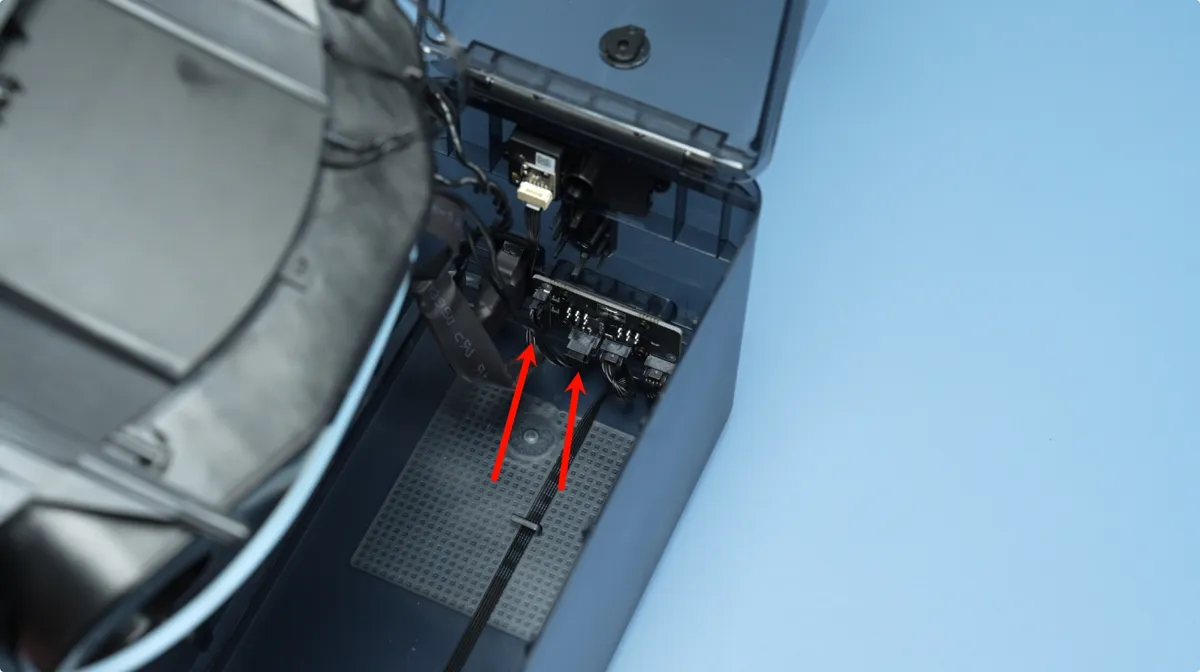

Frigør stikkets lås, og træk derefter kablet til den forreste skærm ud. Afbryd derefter signal- og strømkablerne som vist nedenfor.

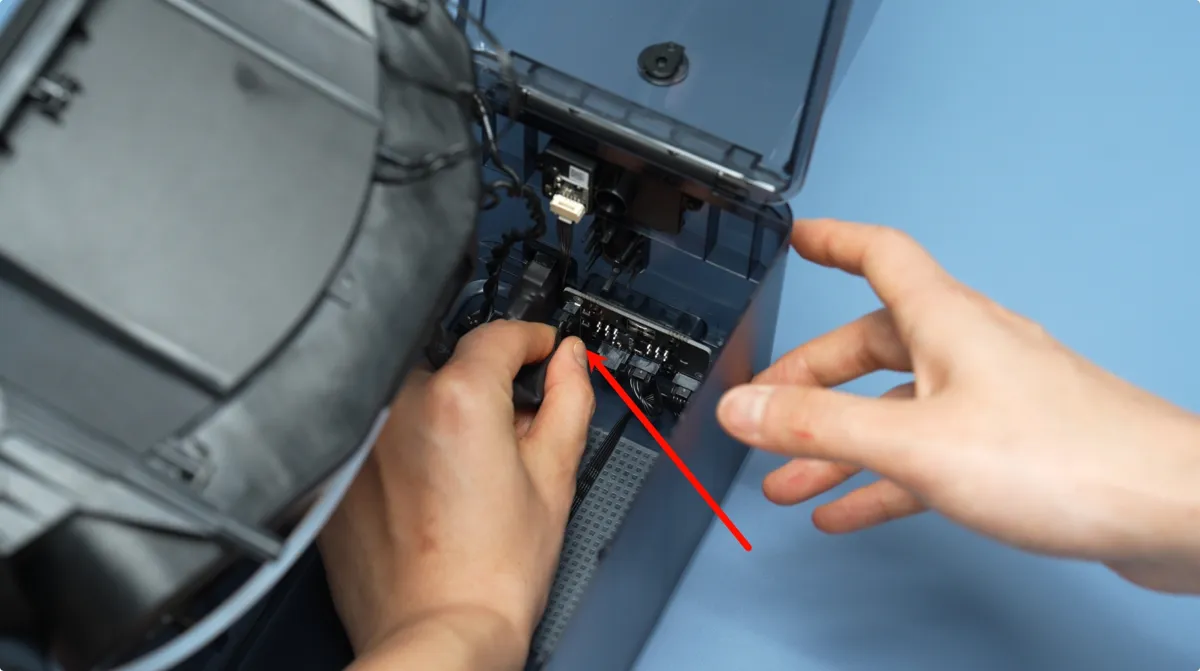

Hold forsigtigt fast i dem, og tag dem ud af deres plads. Træk i stikkene og ikke i ledningerne, så du undgår at ødelægge dem.

Trin 4: Fjern kablet mellem strømstikket og hovedkortet

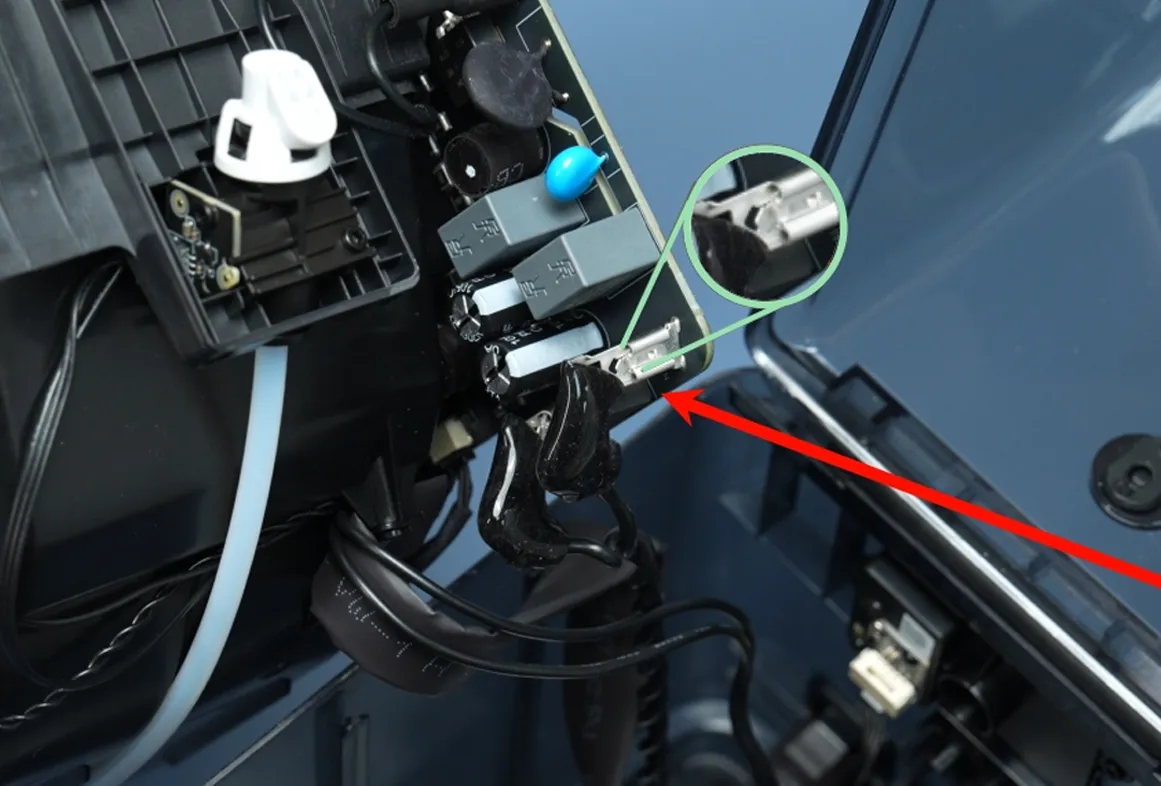

Stikket, der forbinder strømstikket med hovedkortet, er vist nedenfor.

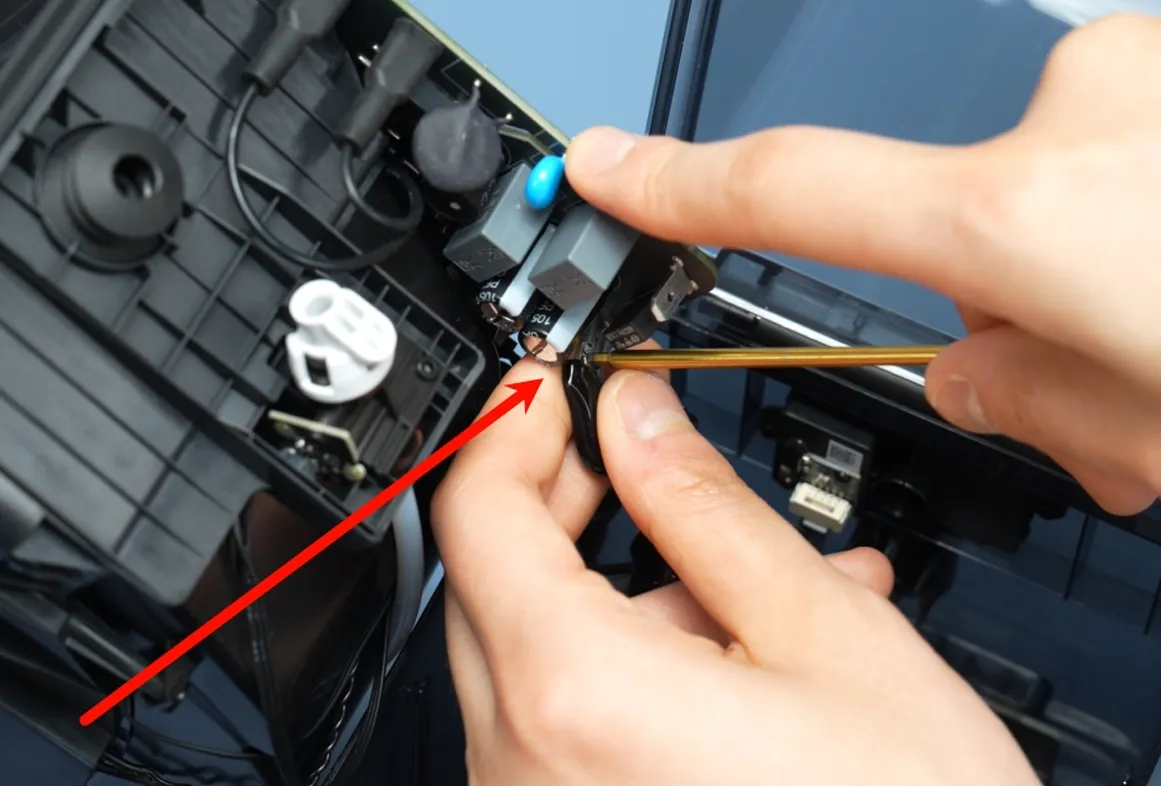

Tryk ned på oplåsningslåsen for at frigøre låsemekanismen, der holder kablet på plads. Tryk låsen fast for at frigøre låsemekanismen, og når låsen er frigjort, trækkes stikket forsigtigt men jævnt ud for at afbryde kablet.

Undgå at bruge for stor kraft, så du ikke beskadiger stikkets ben eller hovedkortet.

Trin 5: Fjern AMS HT-hovedkortet

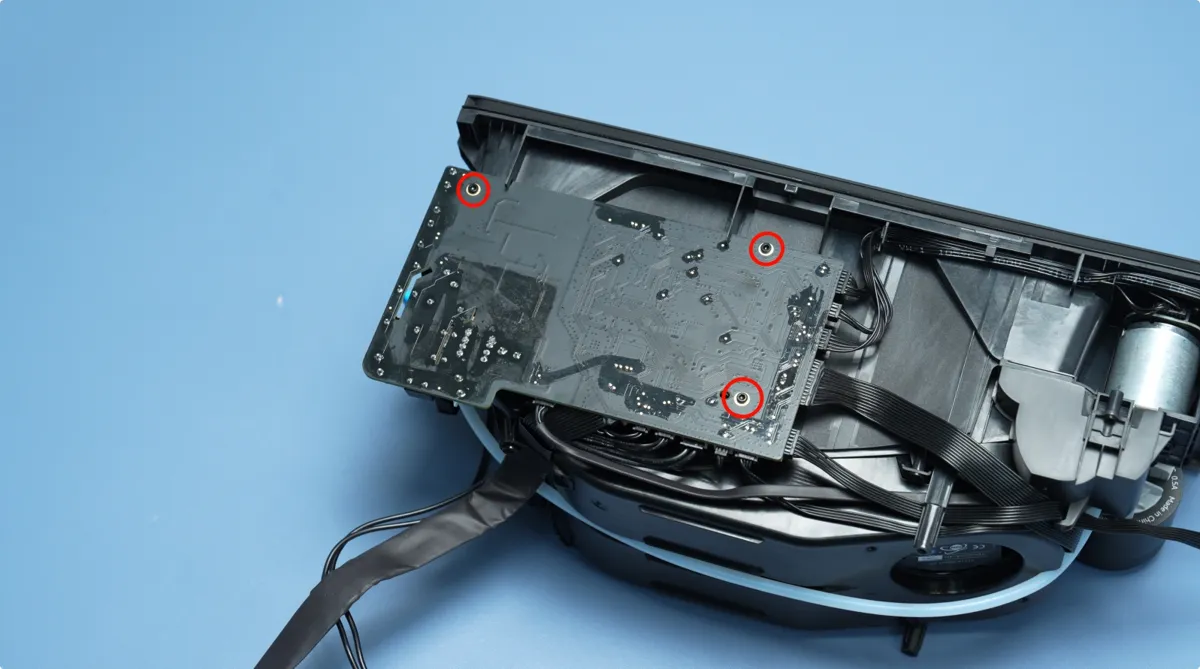

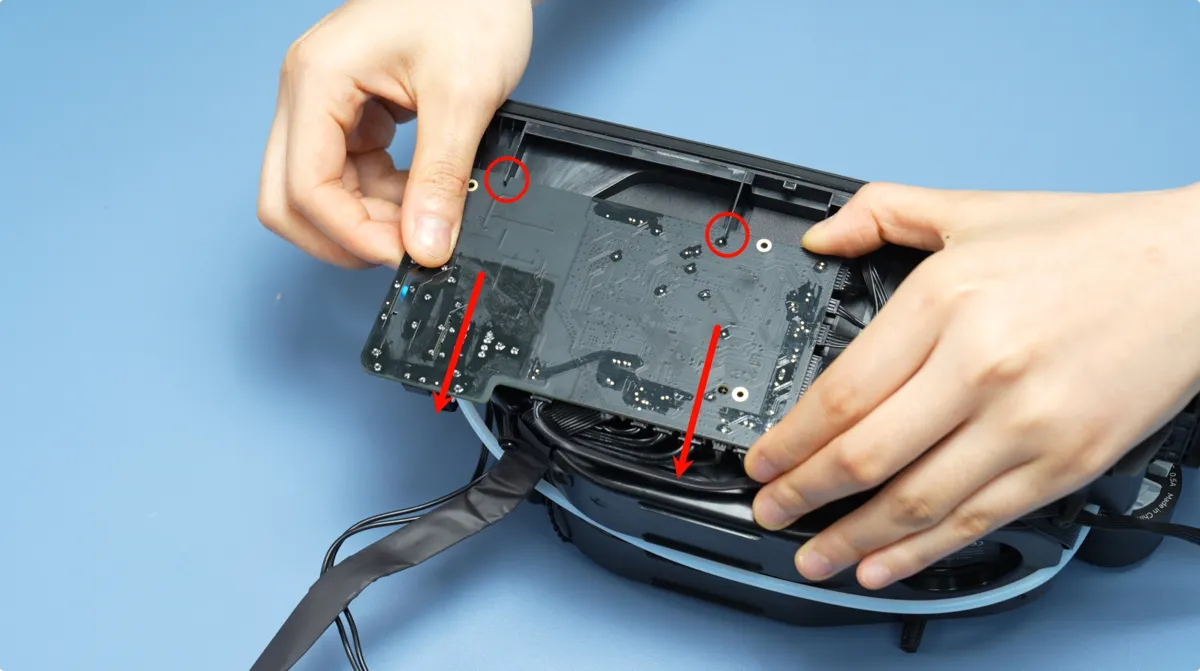

Begynd med at fjerne de tre skruer, der fastgør hovedkortet til AMS HT. Skub derefter forsigtigt hovedkortet ud af sin plads uden at bruge magt.

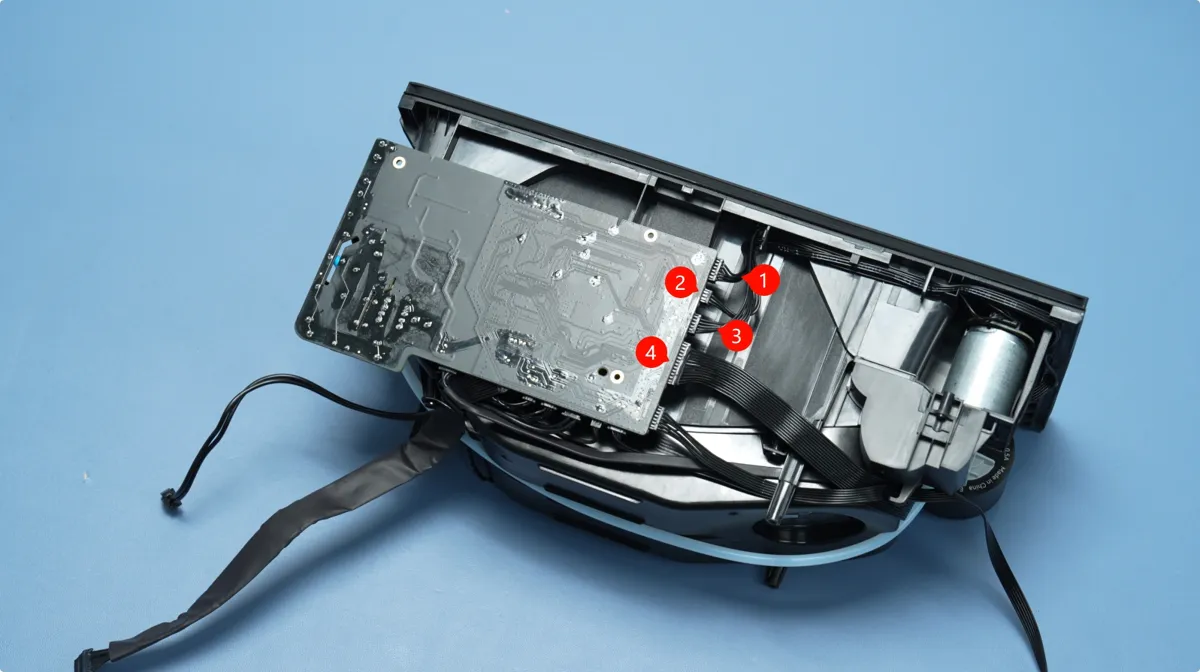

Der er fire kabler tilsluttet hovedkortet, som skal afbrydes. De er vist nedenfor.

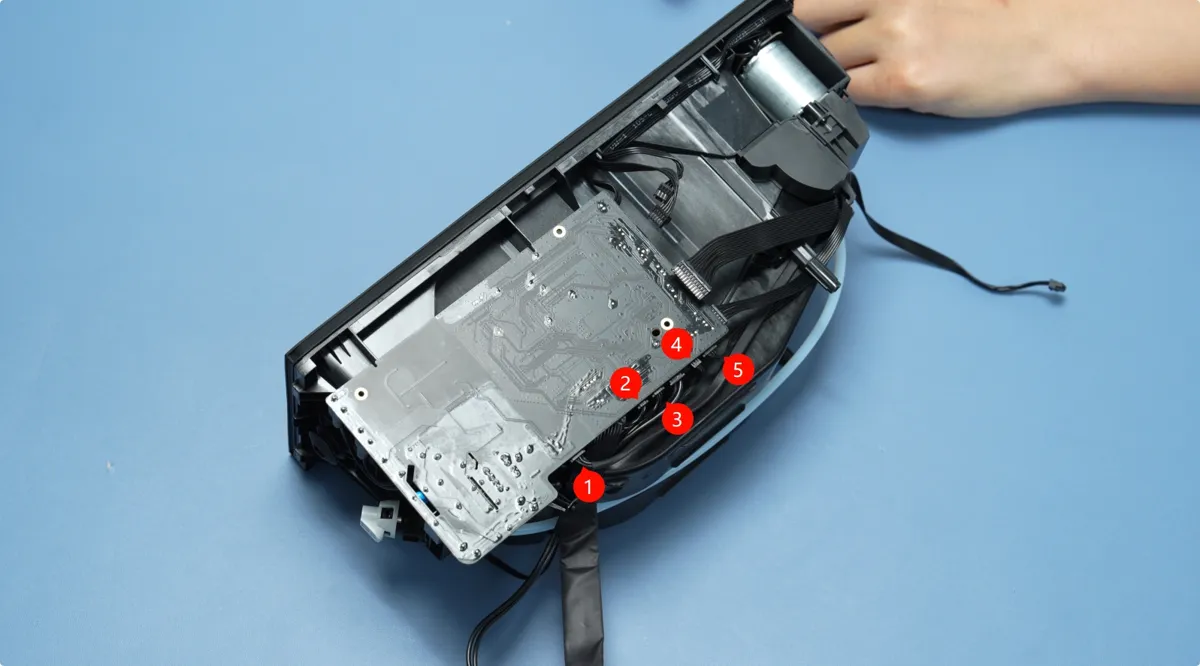

Træk forsigtigt hver ledning ud ved at holde fast i selve stikket og ikke i ledningerne. Afbryd derefter de fem kabler i bunden. De er vist nedenfor.

Trin 6: Afbryd varmelegemets kabel

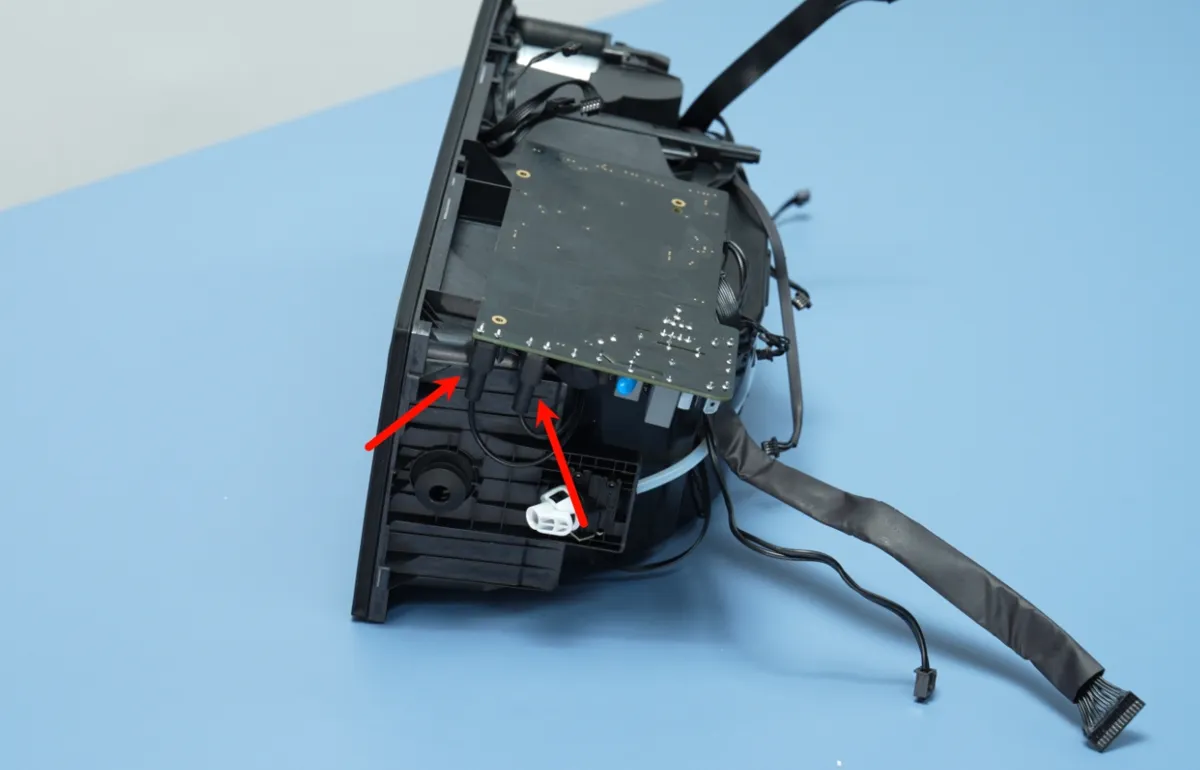

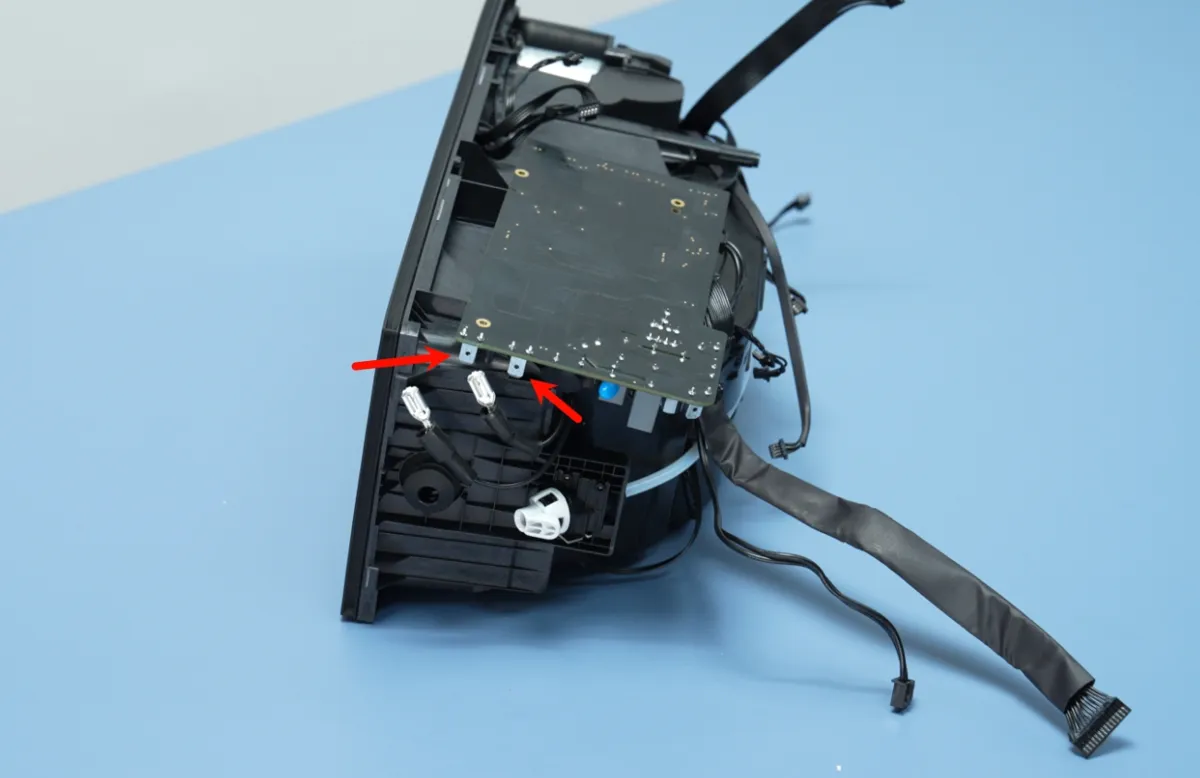

Tryk først på låsen for at frigøre stikket. Skub derefter isoleringen ned for at blotlægge stikket. Mens du fortsat trykker på låsen, trækkes stikket forsigtigt ud. Pas på ikke at trække direkte i ledningerne, mens du gør det.

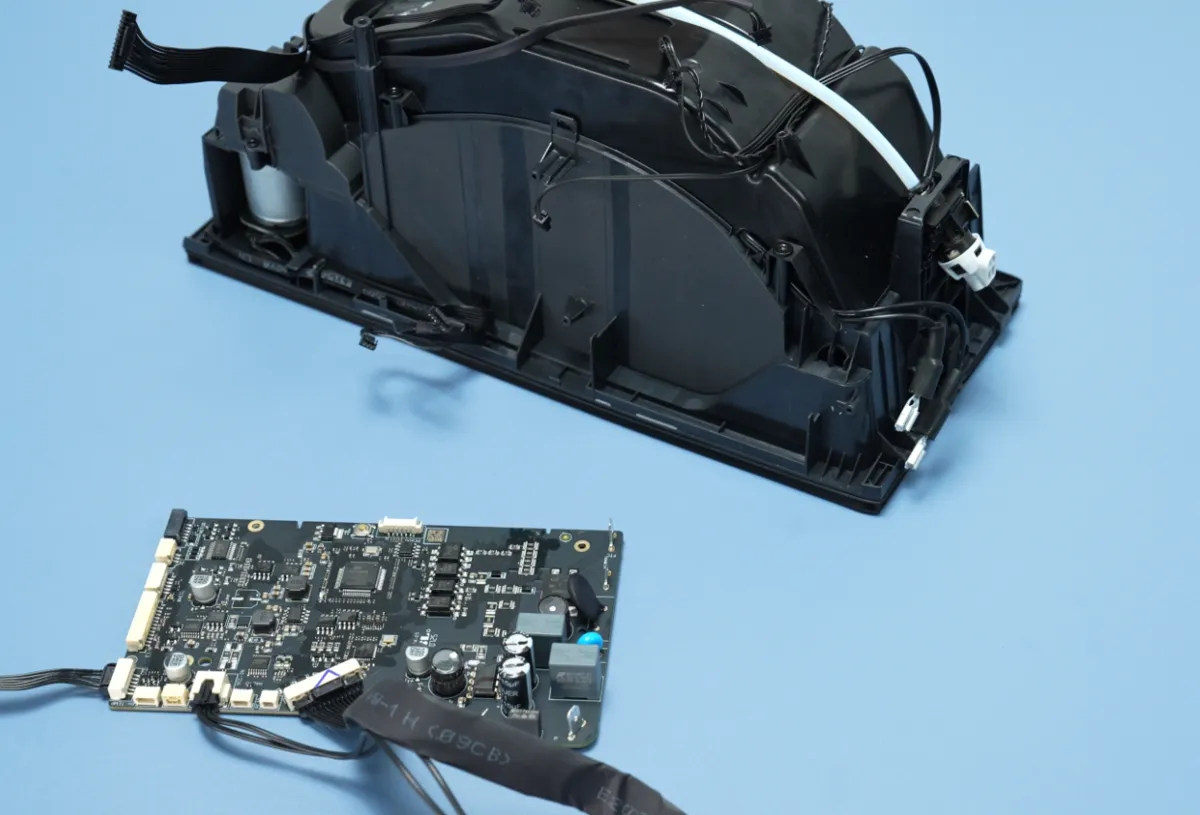

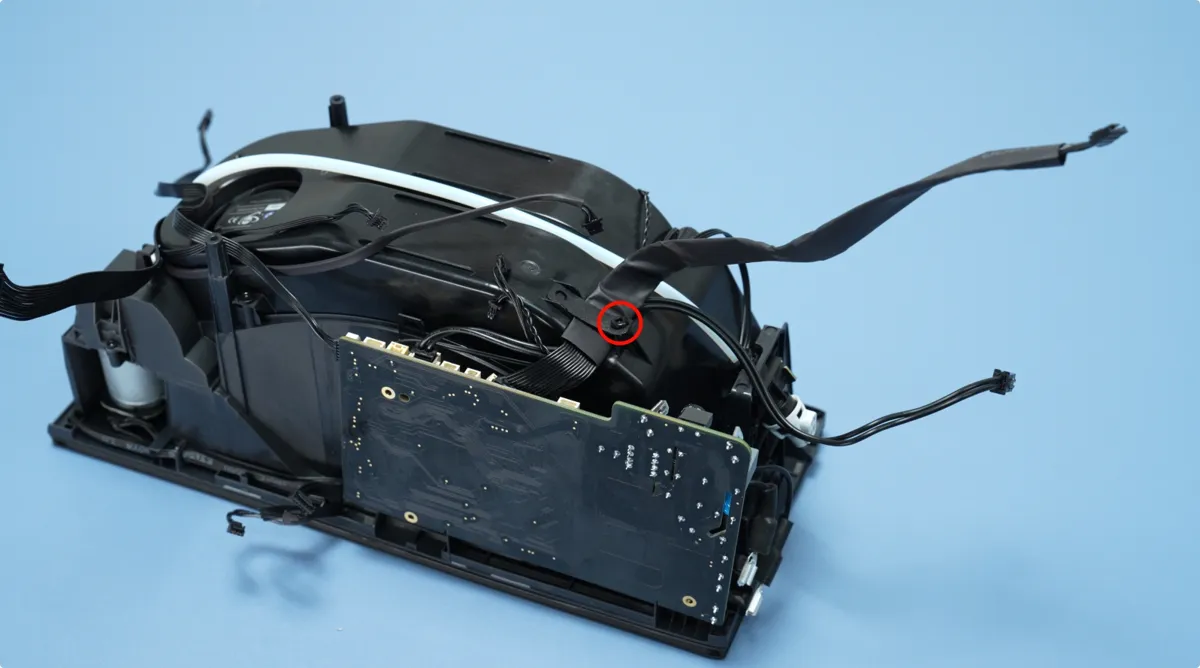

Fjern holdeskruen, der fastgør hovedkortet. Når skruen er fjernet, løftes hovedkortet forsigtigt ud af sin plads. Pas på ikke at bøje eller beskadige omkringliggende komponenter undervejs.

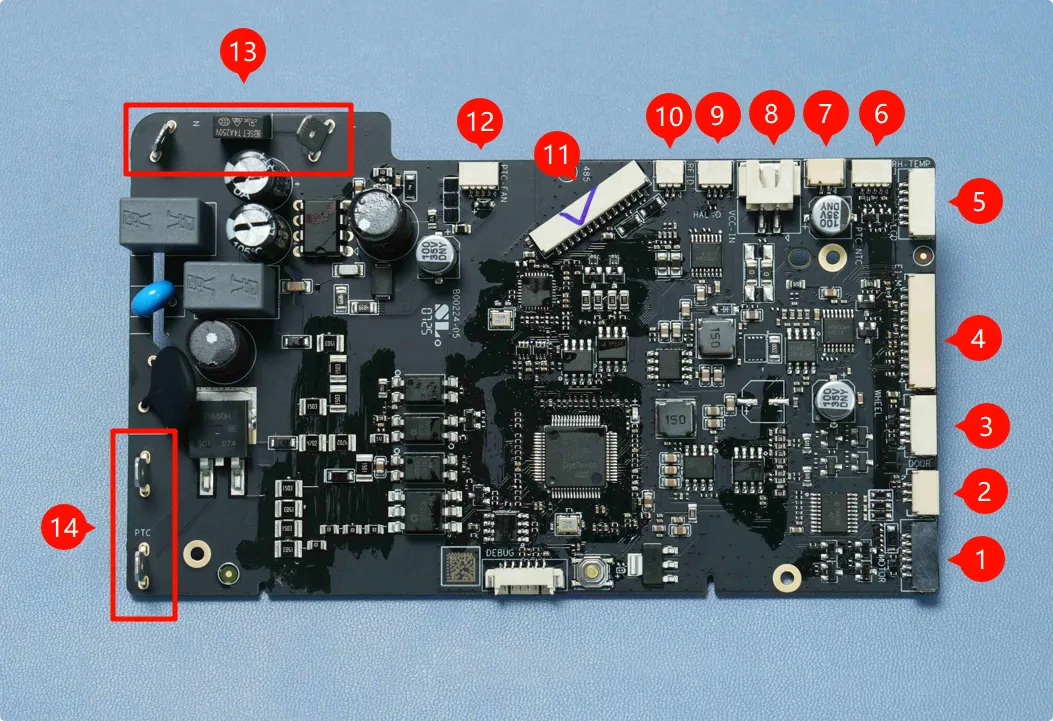

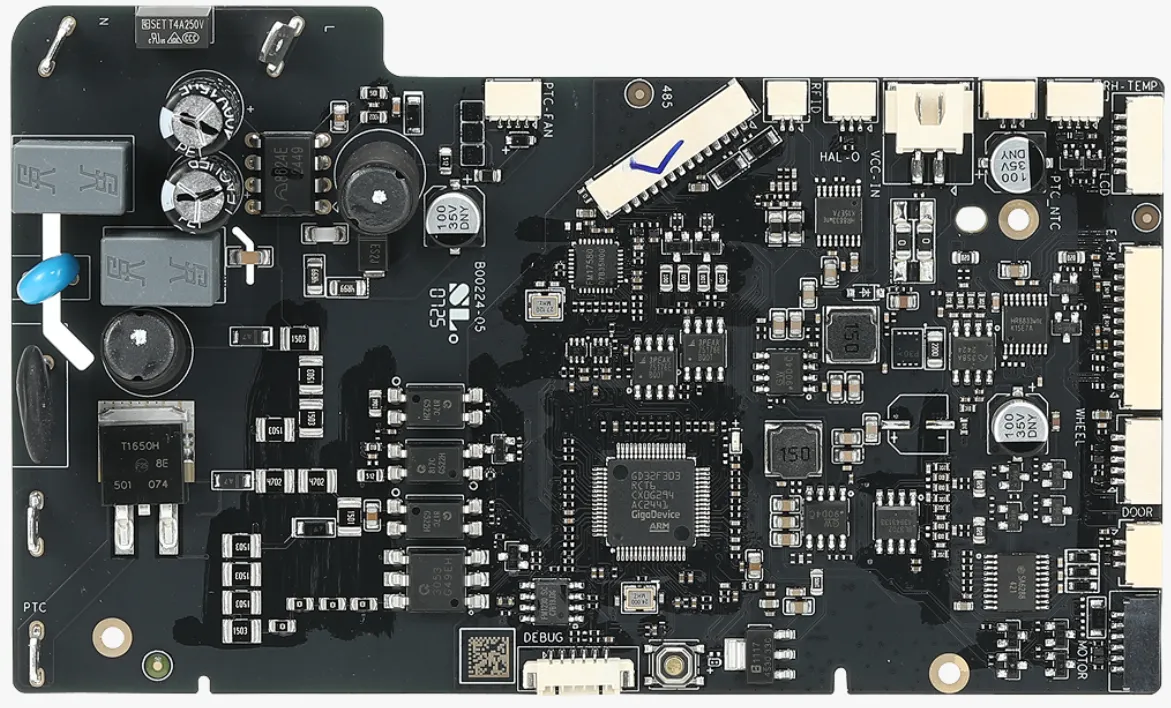

Nu har vi fjernet hovedkortet fra AMS HT. Nedenfor ses delens forskellige komponenter.

Før du begynder monteringen eller udskifter hovedkortet, skal du udføre følgende grundige kontroller:

Se efter brændte komponenter: Kig efter sorte områder, smeltet plast eller svedne printbaner. Disse tegn kan tyde på en kortslutning eller en komponentfejl, der kan påvirke den samlede ydeevne. Hvis du finder brændte dele, bør du kontakte kundeservice, før du monterer kortet og tænder for enheden. Ellers kan det nye kort blive beskadiget lige efter, at enheden tændes.

Kontroller stikkene for skader: Kontroller forsigtigt hvert stik for løshed eller fysisk brud.

Hvis du har et nyt kort og ønsker at udskifte det eksisterende, skal du placere det omhyggeligt i samme retning som det oprindelige. Følg derefter trinnene nedenfor for at montere korrekt.

Montering

Trin 1: Tilslut kablerne

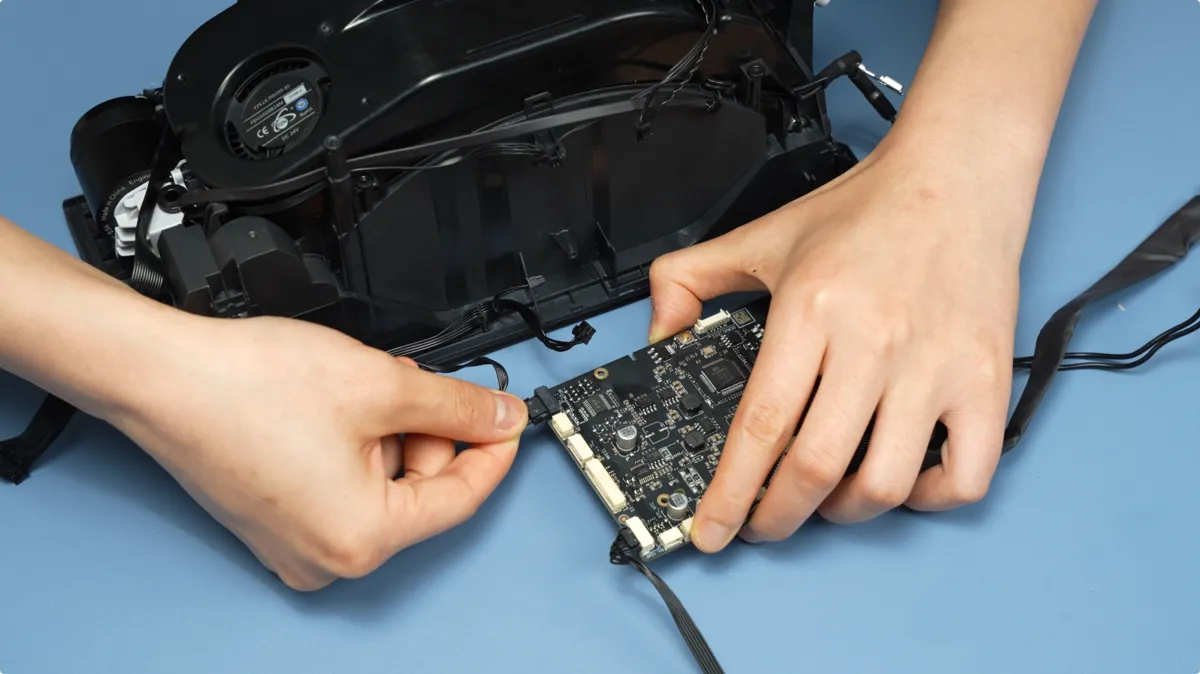

Før du fastgør hovedkortet med skruer, skal du tilslutte de fire sidekabler til deres tilsvarende porte. Sørg for at sætte dem i den rigtige position.

Portene vist ovenfor svarer til følgende:

1. Filament-tilbagetrækningsmotor
2. Hall-sensor til lågstatus
3. Odometerkort
4. 3520 AMS intern hjælpemotor

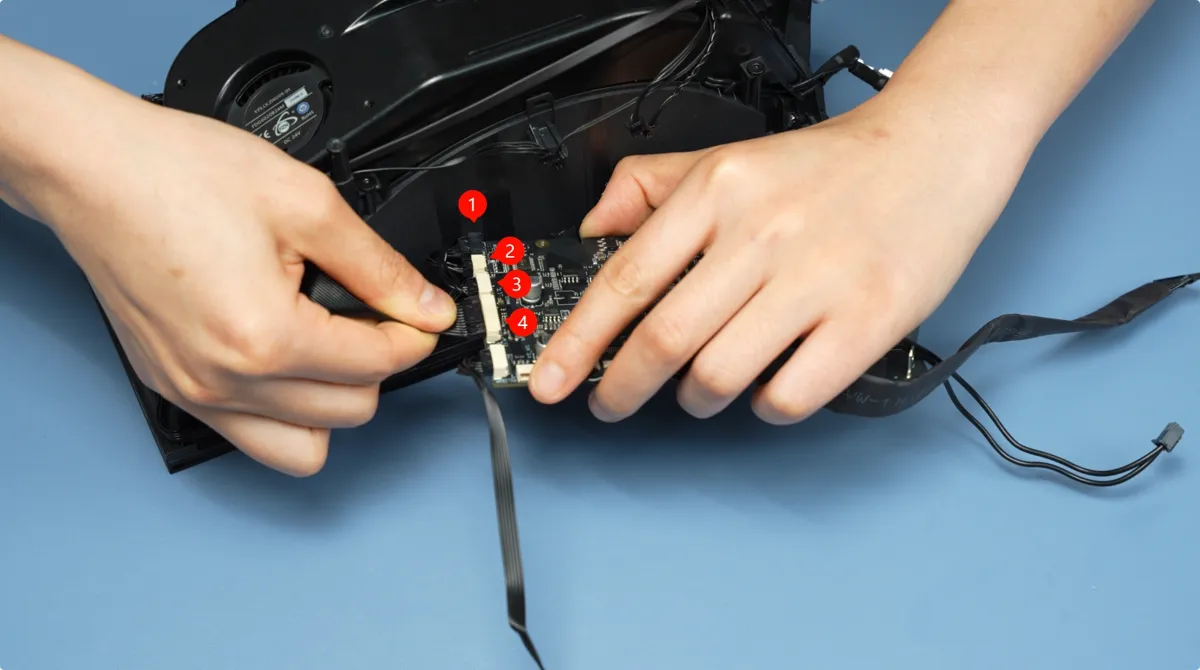

Når de fire ovenstående er sat i, tilsluttes de andre fem kabler i rækkefølge:

1. Temperatur- og fugtsensor
2. Termistor
3. Hall-sensorenhed til fremføring
4. RFID-spole
5. Ventilator til varmeenhed

Alle ledninger er forskellige, og hver har et unikt stik, så det er ikke muligt at sætte en ledning i det forkerte sted.

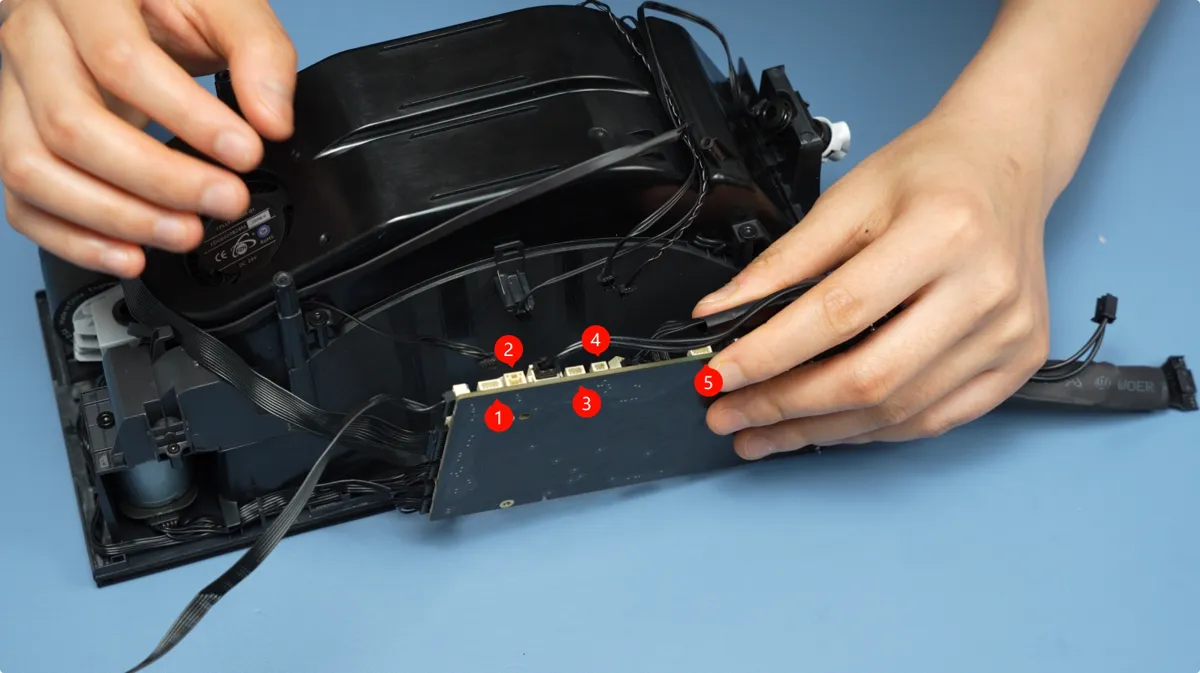

Når alle kabler er tilsluttet hovedkortet, kontrolleres hvert enkelt for at sikre, at det sidder godt fast.

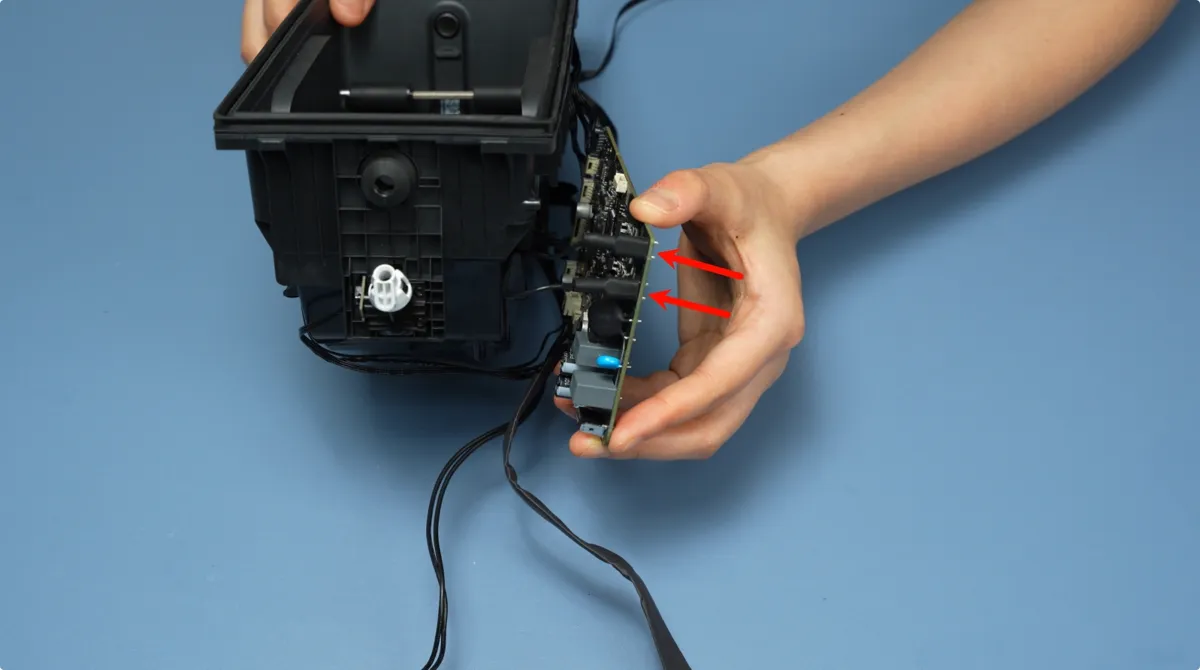

Trin 2: Tilslut varmelegemets kabel

Tilslut varmelegemets kabel ved at placere det ud for porten og forsigtigt trykke det ind, til det klikker på plads, så forbindelsen sidder fast og sikkert. Ledningernes rækkefølge er uden betydning her. Når det er tilsluttet, skubbes isoleringshylsteret tilbage over stikket.

Trin 3: Sæt hovedkortet på plads

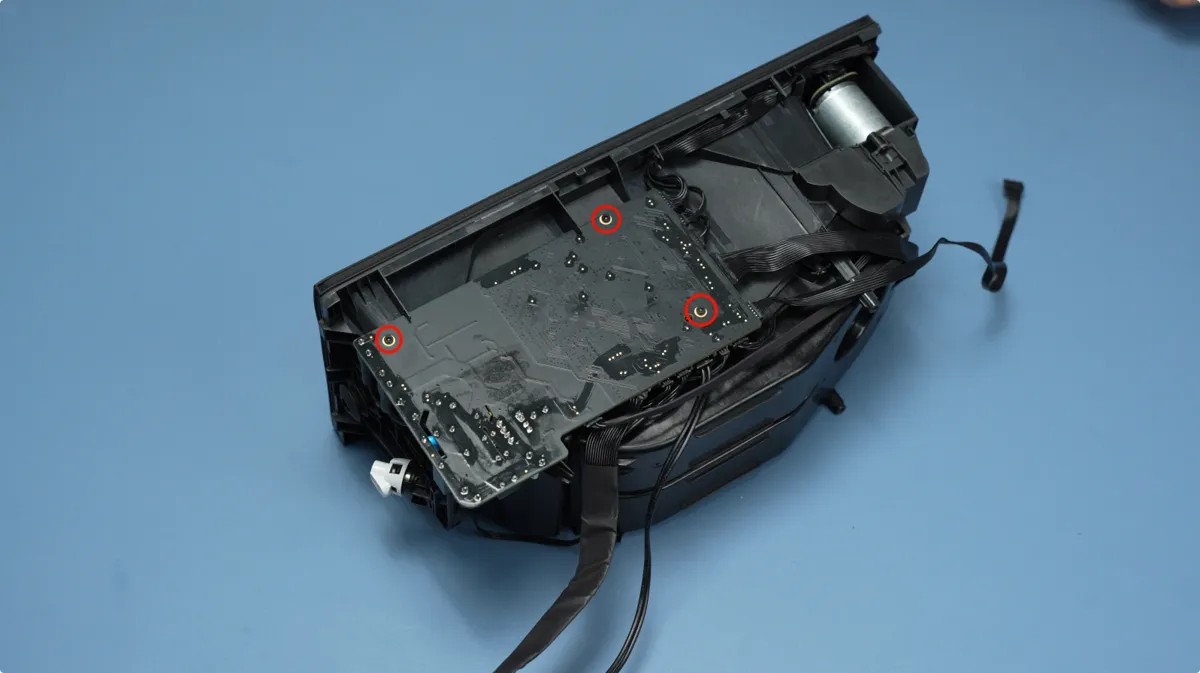

Sæt forsigtigt hovedkortet i den beregnede plads, og sørg for, at det flugter korrekt med monteringspunkterne og stikkene. Når det er på plads, fastgøres det ved at spænde de tre skruer.

Trin 4: Ordn de bageste kabler

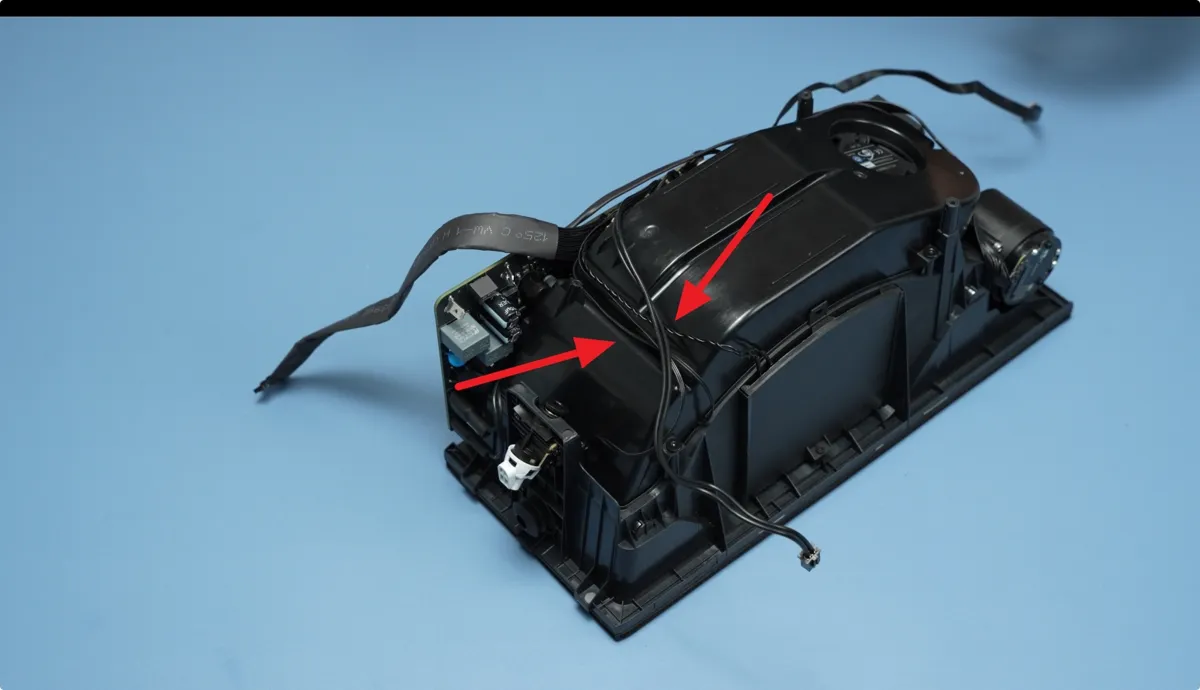

Læg de fire tynde kabler pænt i bunden af den beregnede kabelkanal eller plads. Når de ligger fladt og ordnet, placeres det tykkere kommunikationskabel til hovedkortet direkte oven på dem, som vist nedenfor.

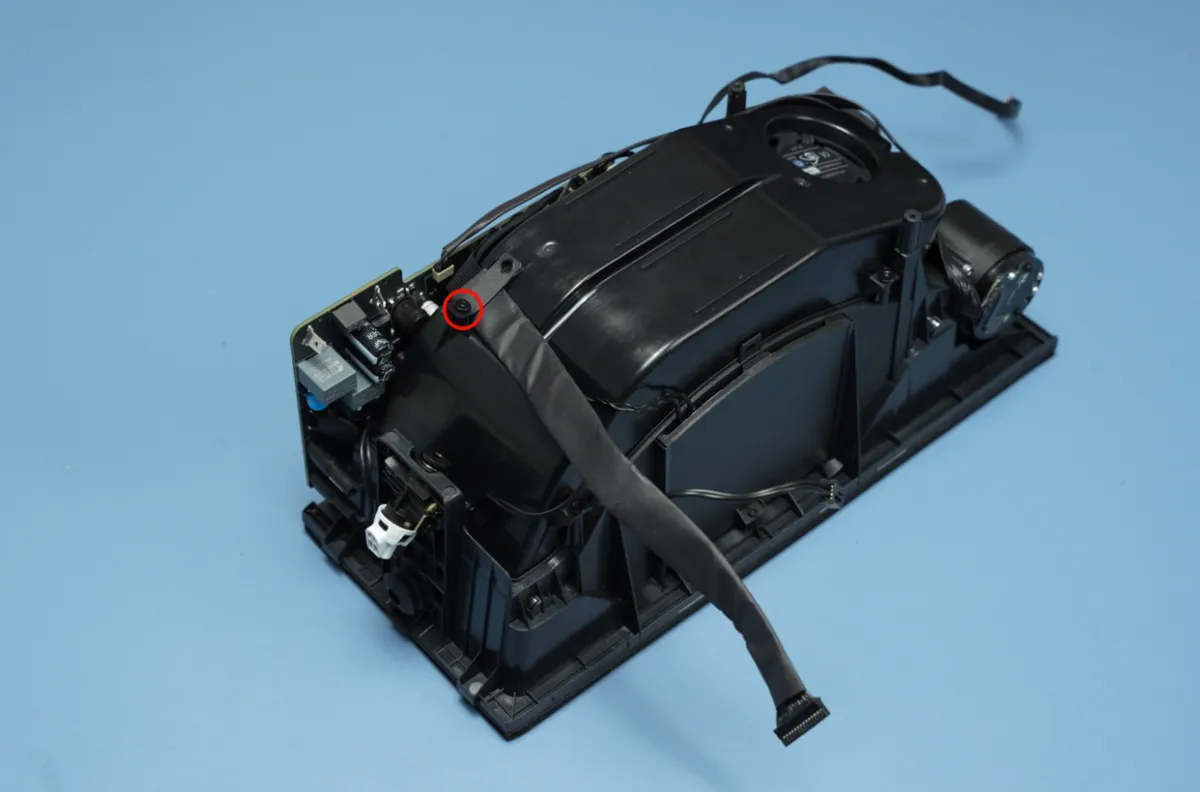

Fastgør derefter hele bundtet med holdeskruen, så kablerne holdes godt på plads.

Trin 5: Ordn de forreste kabler

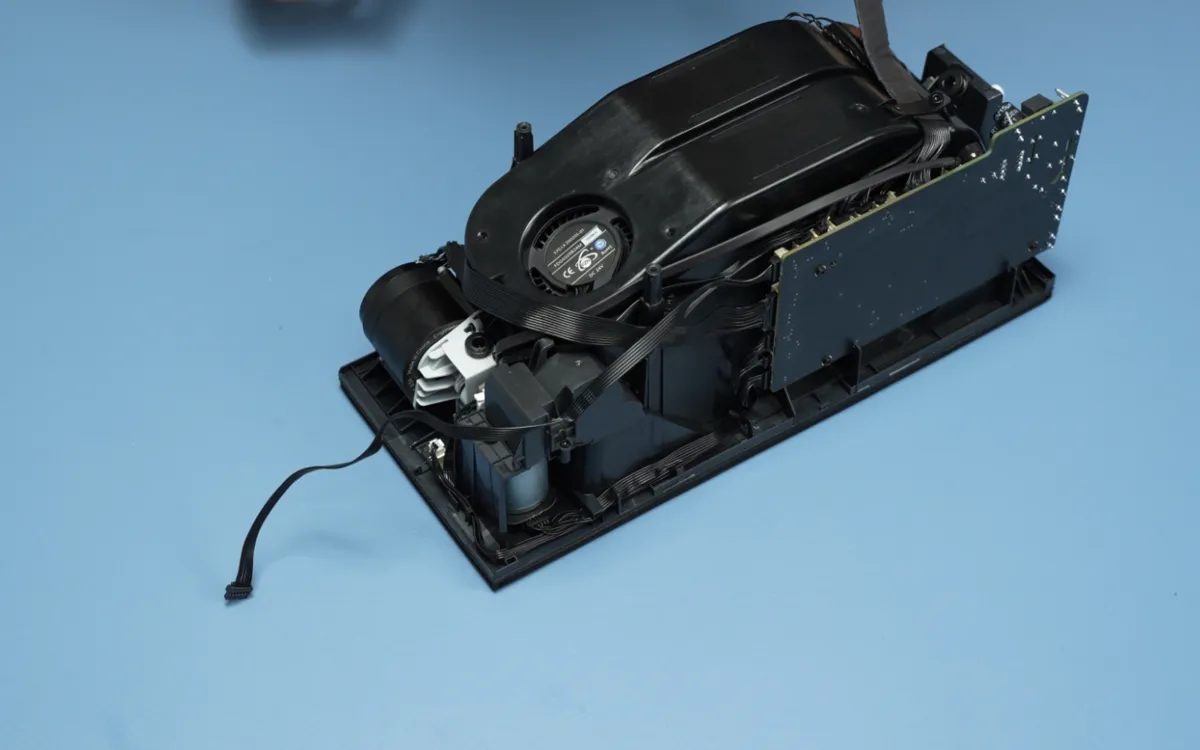

Drej AMS HT-enheden 180° for at få adgang til forsiden.

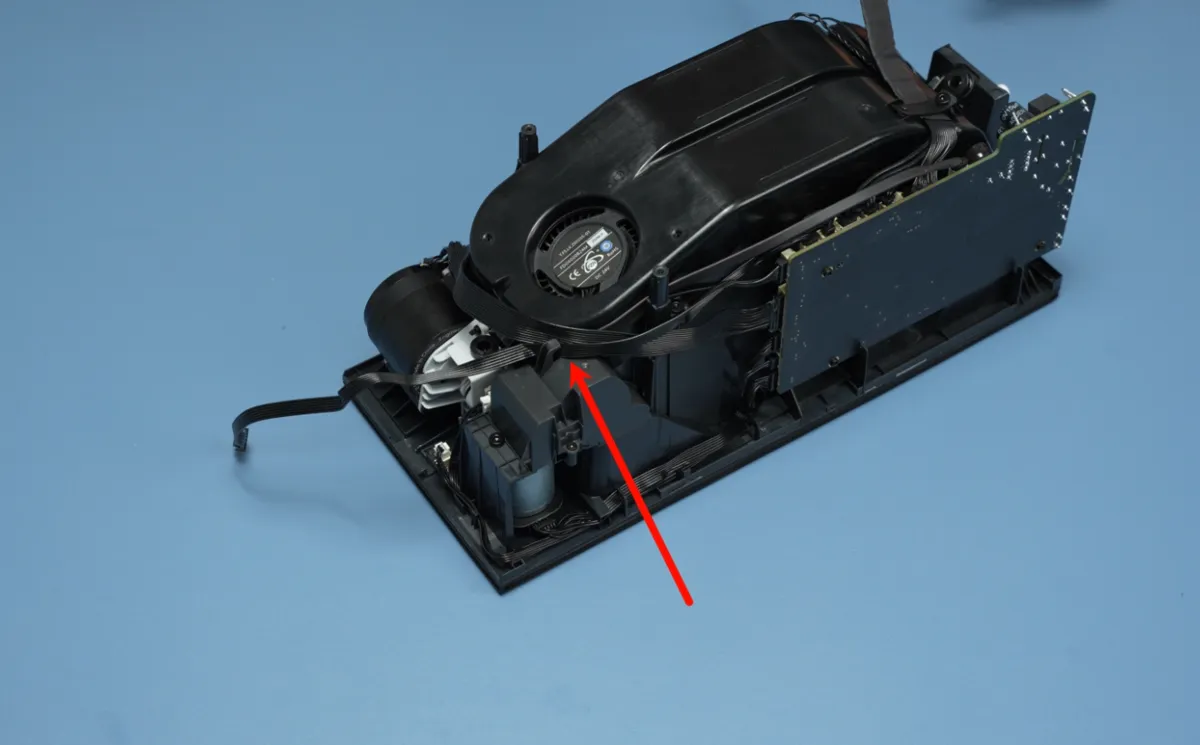

Ordn derefter forsigtigt de forreste kabler ved at føre dem ind i den beregnede kabelkanal.

Sørg for, at hvert kabel ligger fladt og følger kanalens forløb uden at sno sig eller krydse de andre.

Næste trin er at samle AMS HT-kablerne og hovedrammen.

Trin 6: Saml AMS HT-hovedrammen

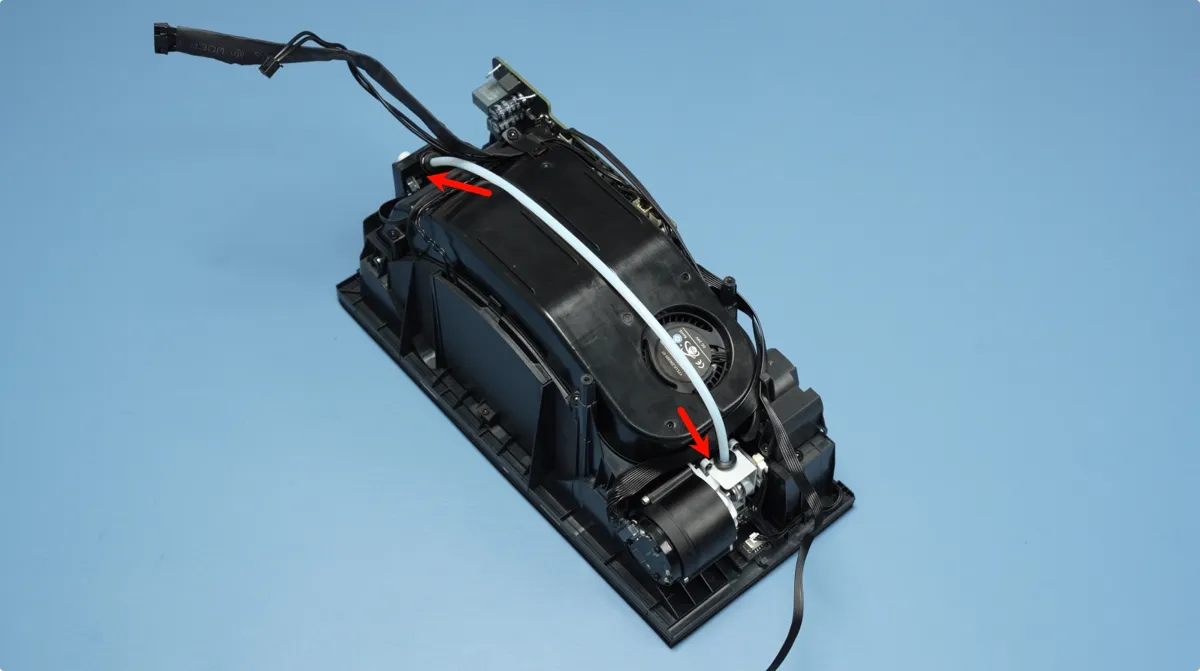

Begynd med at tilslutte PTFE-slangen ved at sætte den ene ende i fremføringsenheden og den anden ende i udgangen.

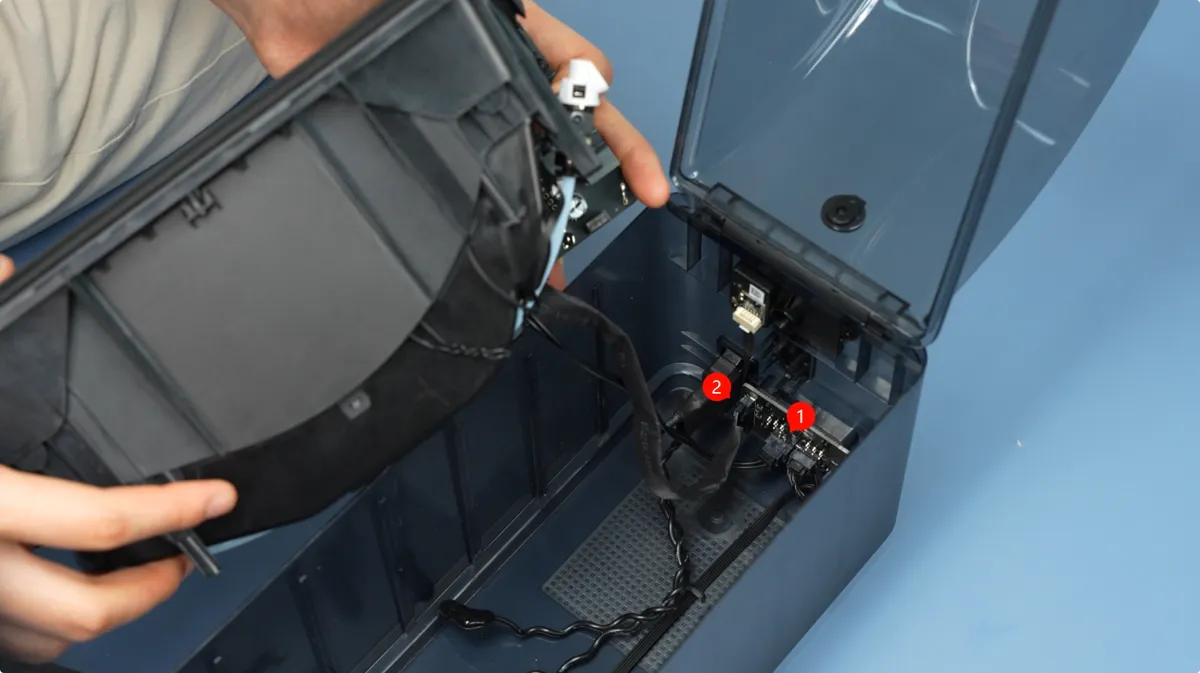

Tilslut derefter de to resterende kabler til hovedkortet, begyndende med det 14-benede kommunikationskabel til hovedkortet. Placer stikket omhyggeligt, og tryk det fast ind i den tilsvarende port, til det klikker på plads. Tilslut derefter det 2-benede strømkabel til hovedkortet, og sørg for korrekt retning, før du forsigtigt trykker det ind.

Trin 7: Tilslut strømstikkets kabel

Tilslut strømstikkets kabel til hovedkortet ved at placere stikket ud for porten og trykke det fast ind, til det sidder helt på plads.

Når forbindelsen sidder fast, skubbes isoleringshylsteret tilbage over stikket.

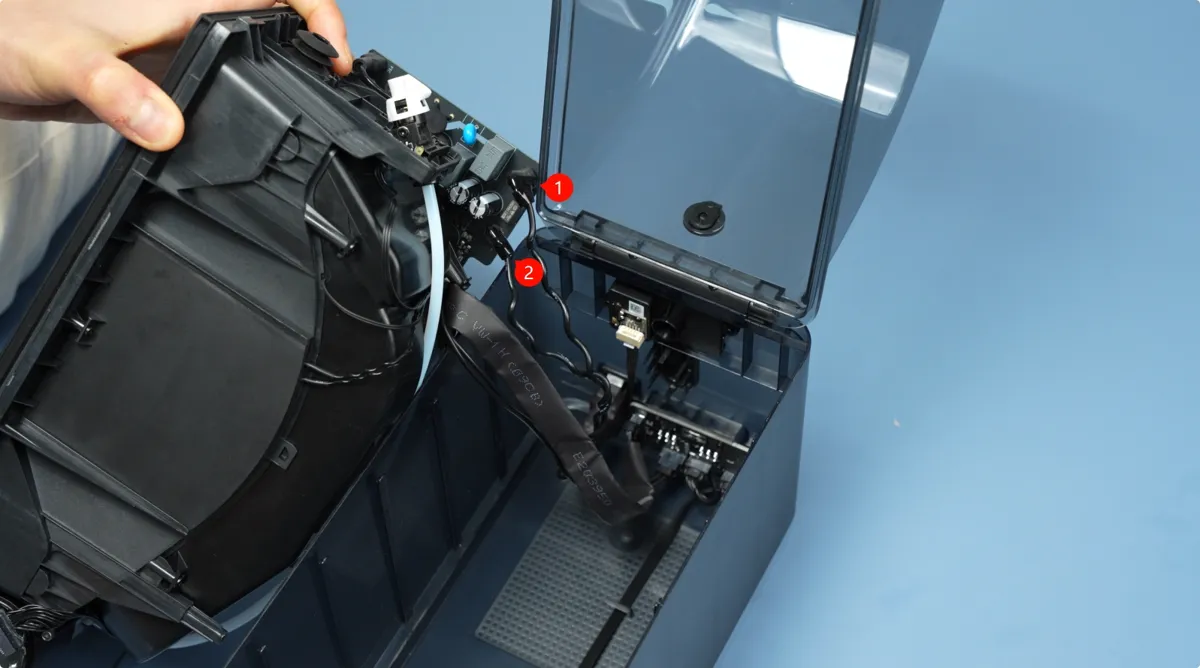

Trin 8: Tilslut kablet til den forreste skærm

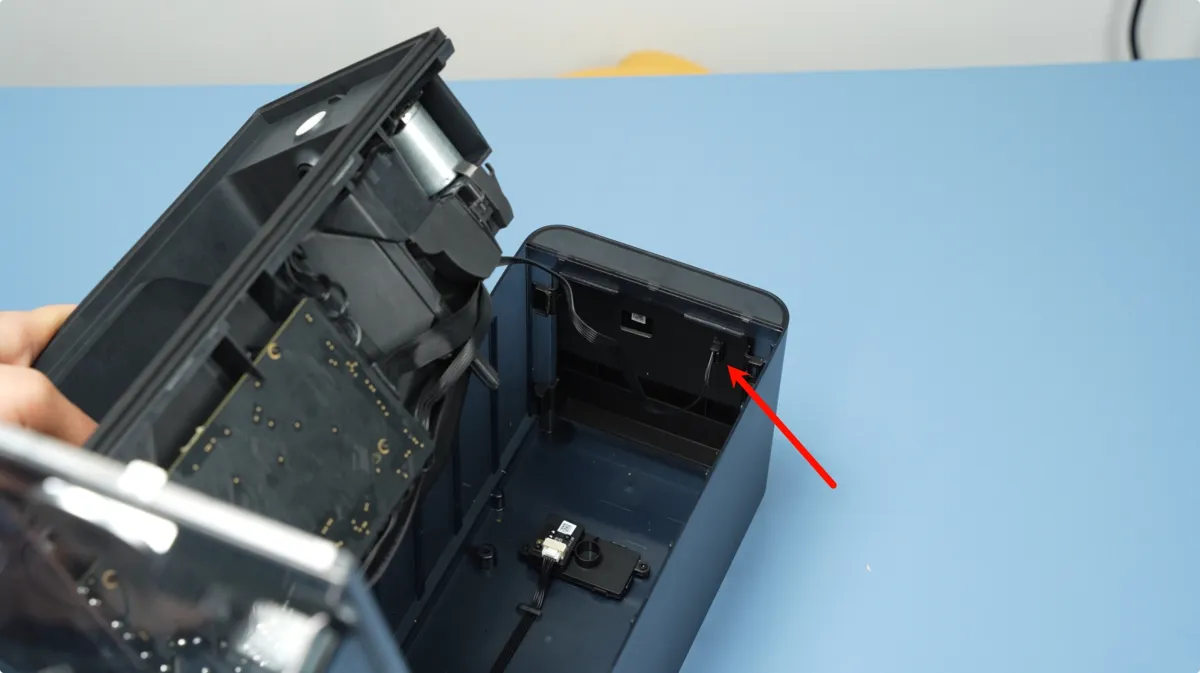

Placer omhyggeligt kablet til den forreste skærm ud for stikket, og tryk det på plads, til det klikker fast.

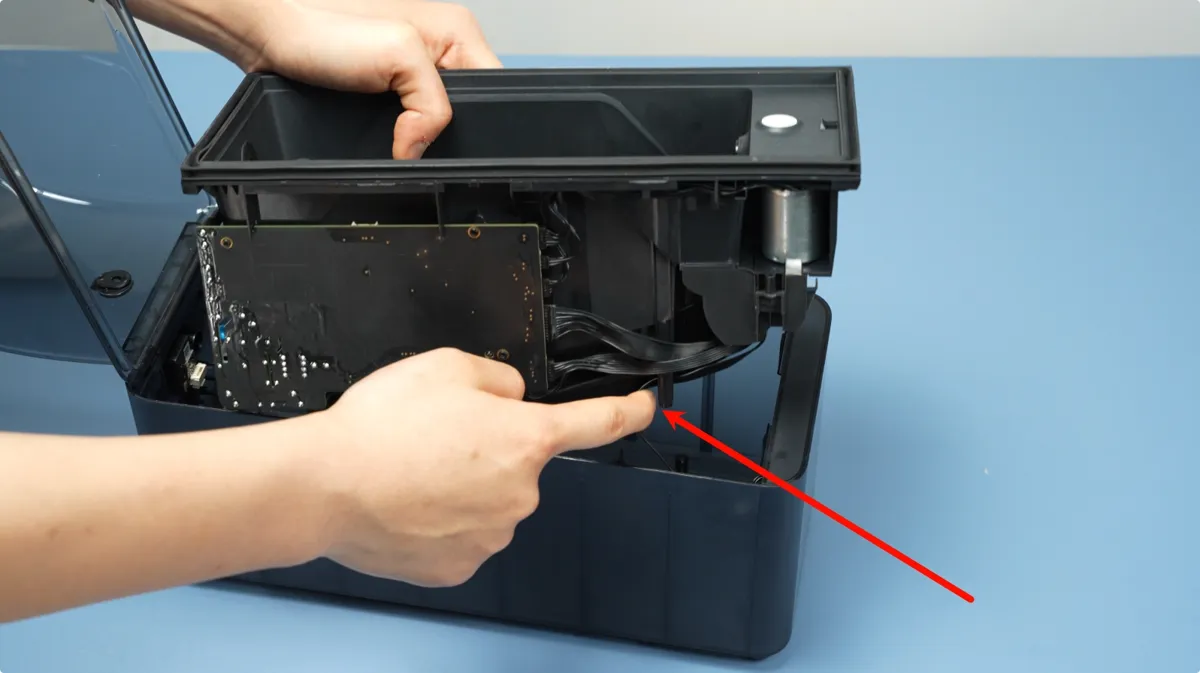

Når det er tilsluttet, føres kablet pænt langs den beregnede kanal. Brug derefter fingrene til forsigtigt at hage fat i og holde de udragende kabler, så de holdes fri af monteringsområderne.

Trin 9: Monter rammen

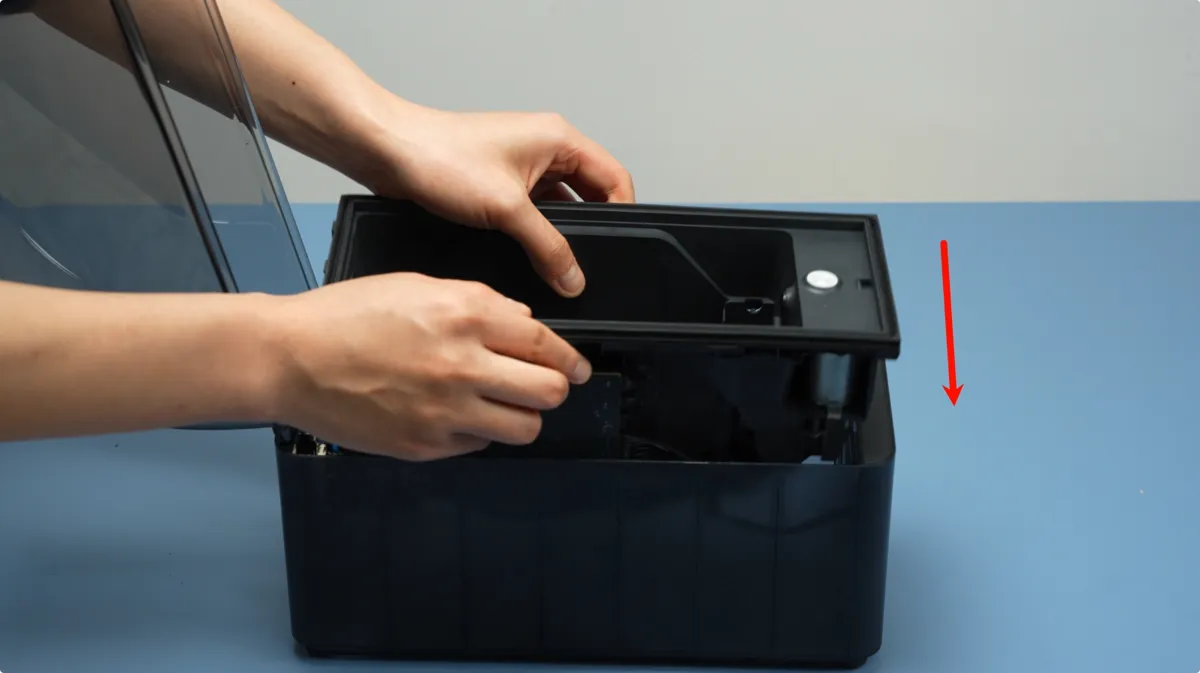

Når kablerne er sikkert af vejen, sænkes hovedrammen forsigtigt ned og monteres i det nederste dæksel.

Trin 10: Fastgør rammen med skruerne

Sæt de to nederste skruer i, og spænd dem for at fastgøre rammen ordentligt.

Trin 11: Monter PTFE-slangen

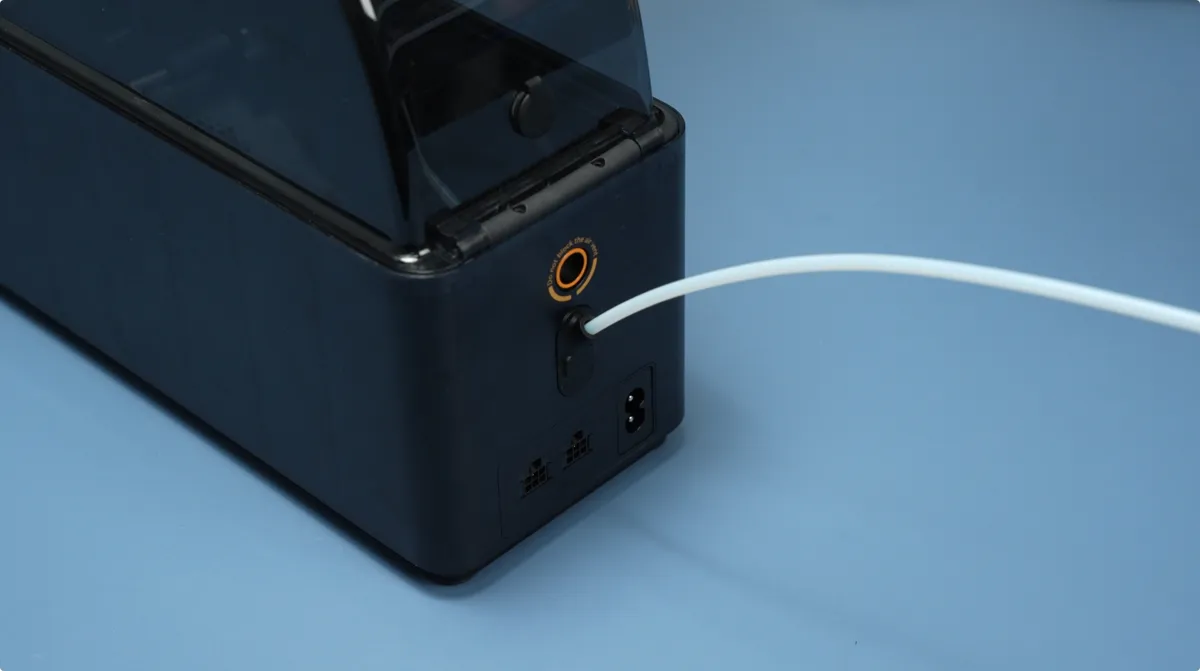

Tryk PTFE-slangen fast ind i det bageste stik på AMS HT, til den sidder helt på plads.

Hvis du har bekymringer eller spørgsmål til at følge denne vejledning, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Kontroller funktionen

Når du er sikker på, at alt er i orden, kan du gå videre med tilslutningen igen. Du kan se tilslutningsvejledningen til AMS HT for at lære, hvordan du forbinder den korrekt til din 3D-printer. Tænd derefter for printeren, og aktiver tørre- og fremføringsfunktionerne fra printerens skærm. Hvis tørrefunktionen starter og når sin måltemperatur, fungerer varmeenheden korrekt.

Derefter kan du teste filamentfremføringen. Hvis den kører uden fejl, er monteringen lykkedes. Hvis der er problemer, skal du afmontere igen, inspicere alle indvendige kabelforbindelser og prøve igen.

Du kan også køre en selvtest fra printerens skærm for at kontrollere motorernes funktion, kabelkommunikationen, sensorernes feedback og varmeydelsen. Hvis alle systemer består uden fejl, er din AMS HT fuldt funktionsdygtig og klar til brug.

Mulige problemer og løsninger

Her er en liste over mulige problemer, der kan opstå under montering og afmontering af AMS HT-tørrekomponenten, med korte noter til hvert:

• Overspændte eller ødelagte skruer: Skruer kan være svære at fjerne eller kan rive gevindet over, især hvis der bruges for stor kraft.
• Beskadigelse af ledningerne: Hvis du trækker i hovedkortets ledninger i stedet for i stikket, kan de knække eller blive revet af printkortet. Tag altid fat i stikket og ikke i ledningerne.
• Skade på kabelstik: Hvis du trækker i kablerne uden at frigøre clipsene, kan det beskadige stik eller porte på hovedkortet.
• Løse eller forkert førte kabler: Dårlig kabelføring kan hæmme hovedkortets funktion eller give skader.
