AMS HT demontering og montering - guide

AMS HT

Dette dokument giver vejledning og forholdsregler til komplet demontering og montering af AMS HT. Fremgangsmåden for udskiftning af komponenter under demonteringen kan også bruges som reference her.

---

Komponentliste

---

Nødvendigt værktøj og materialer

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• 50 minutter

---

Sikkerhedsadvarsel

Det er afgørende at slukke printeren, før du udfører nogen form for vedligeholdelse, herunder arbejde på printerens elektronik og printhovedets ledninger. Udføres arbejdet med printeren tændt, kan det give kortslutning og føre til elektronisk skade og sikkerhedsfarer.
Under vedligeholdelse eller fejlsøgning kan du få brug for at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører nogen vedligeholdelse. Det forebygger kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du spørgsmål eller bekymringer om at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Demonteringsguide

1. Fjern PTFE-slangen fra AMS HT bagside

Tryk på PTFE-slangens udløserknap på bagsiden af AMS HT for at frigøre konnektoren, og træk derefter PTFE-slangen ud.

2. Fjern AMS HT hovedramme

Fjern først den drevne støtteaksel og den aktive støtteaksel fra materialesporet. Vær forsigtig med lejerne i begge ender, når du fjerner lejebøsningerne.

Fjern de to bundskruer (BT3×8).

Løft hovedramme-samlingen langsomt opad.

Når mellemrummet er åbnet, løftes hovedramme-samlingen. Bemærk: Der sidder kabler tilsluttet - undgå voldsomme bevægelser.

Frigør konnektorens lås, og afbryd skærmkablet på forsiden.

Afbryd derefter signal- og strømkablerne fra AMS HT strømkortet.

Fjern kablet mellem strømstik og bundkort. Tryk på oplåsningslåsen, og træk konnektoren ud.

3. Fjern AMS HT bundkort

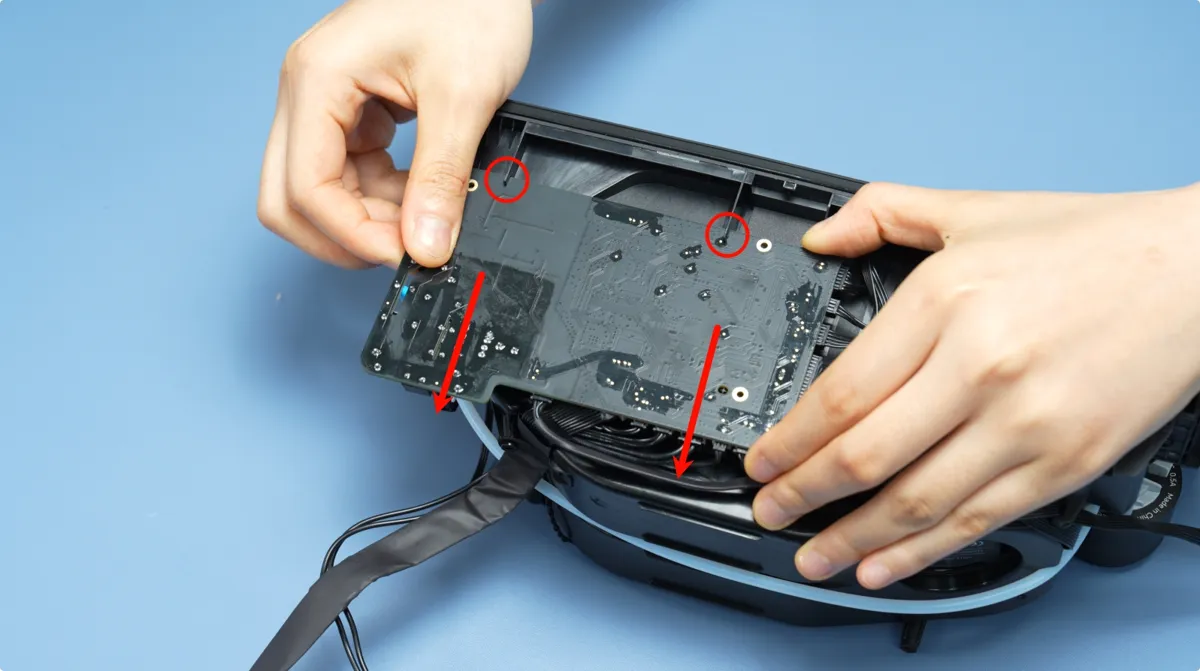

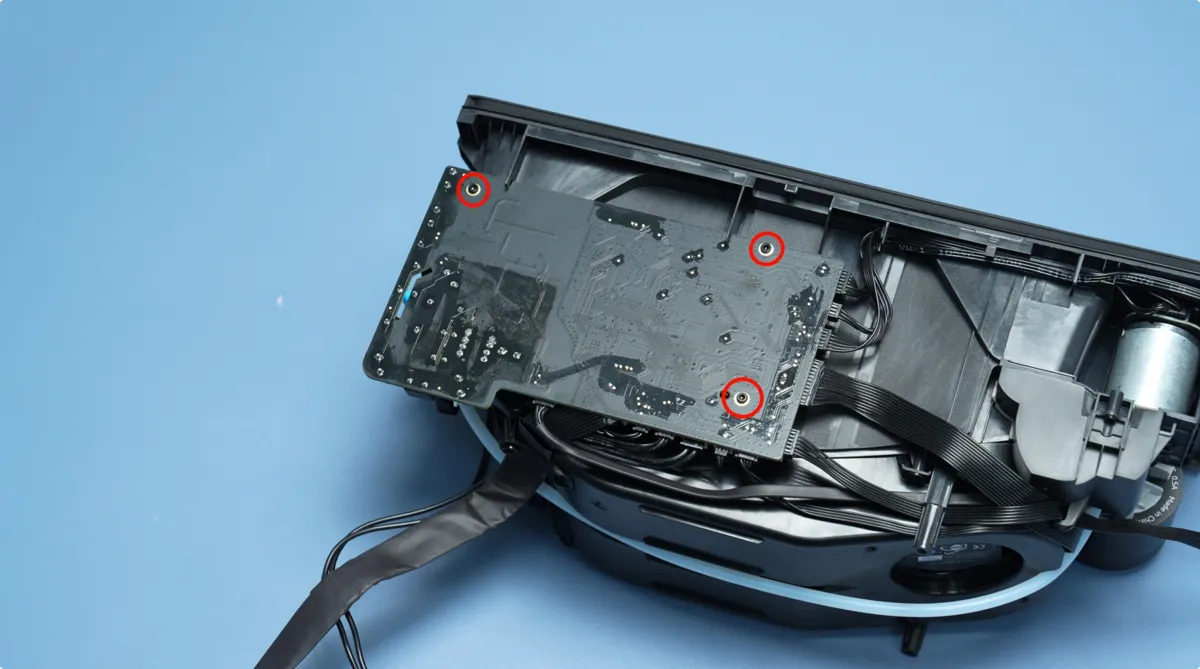

Løsn de tre bundkortskruer (BT2×5), og skub bundkortet ud af sin holder.

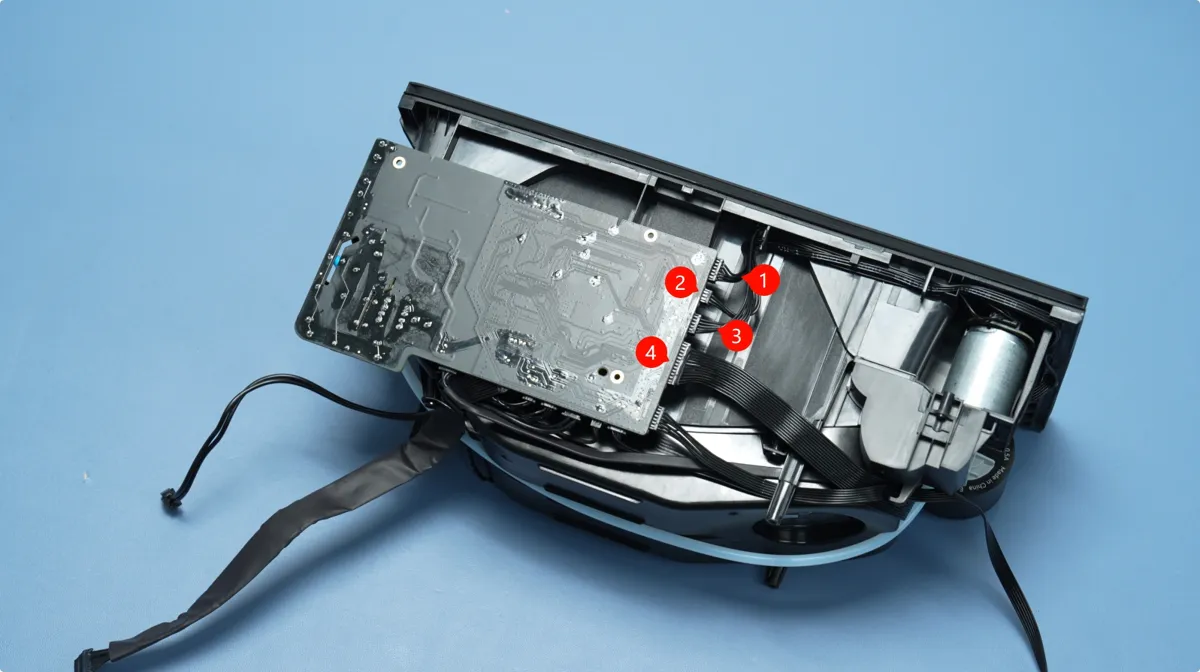

Afbryd de fire kabler fra bundkortet i rækkefølge.

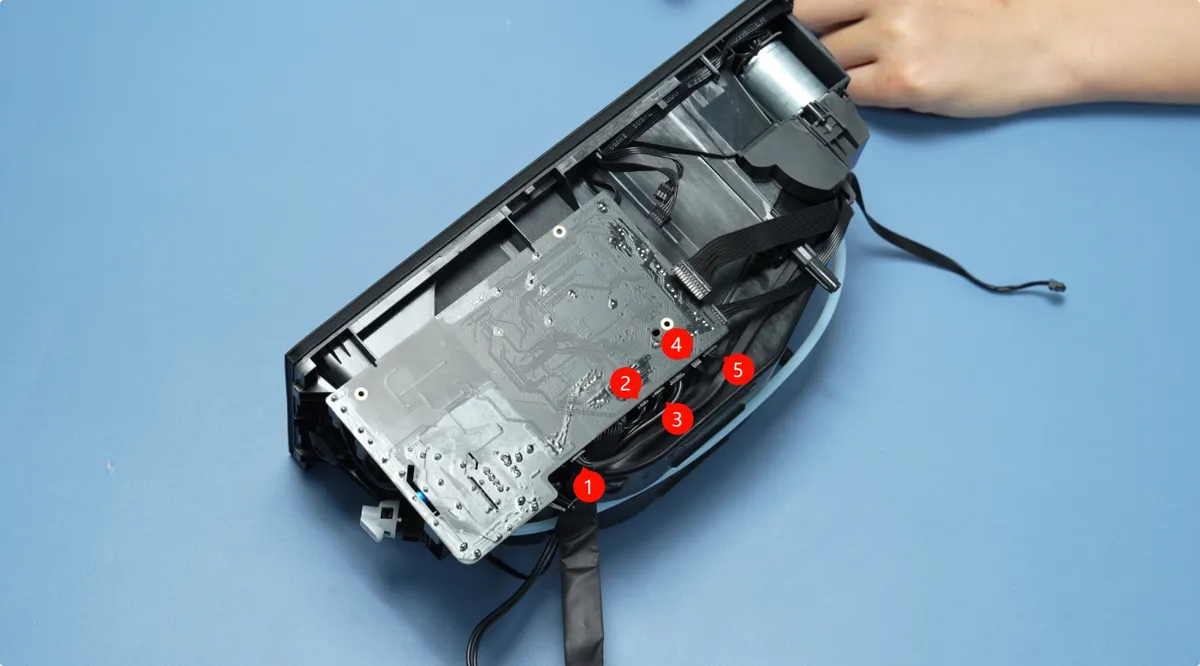

Fjern de fem kabler i bunden.

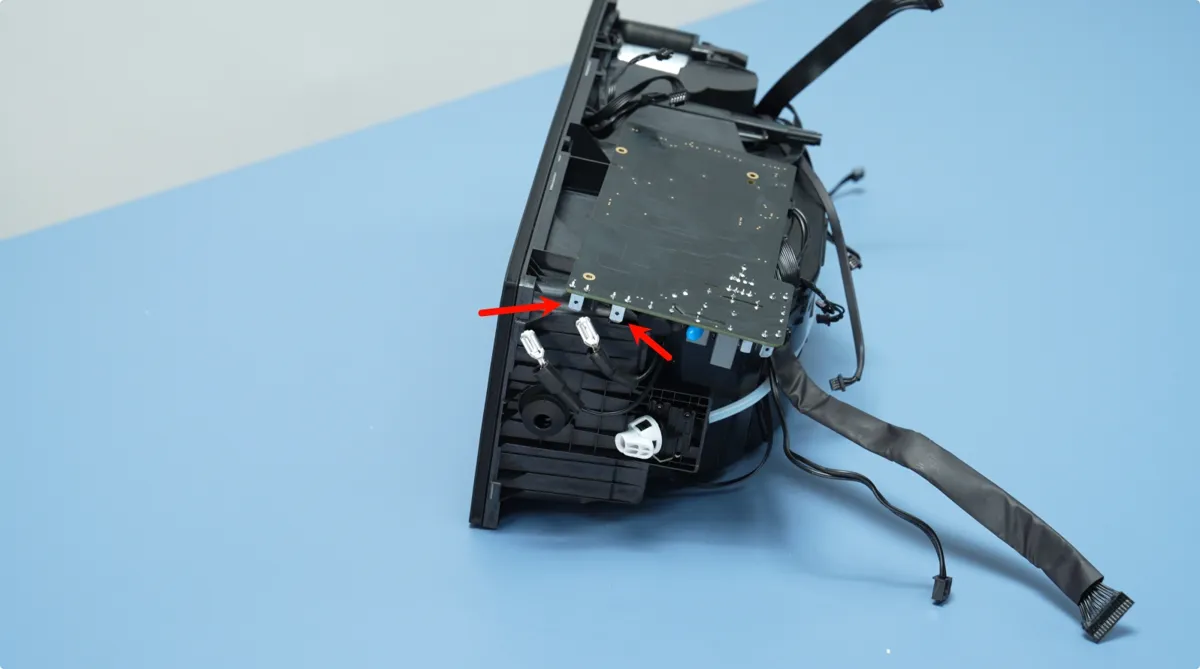

Afbryd varmekablet ved først at fjerne isoleringsmuffen, trykke på oplåsningslåsen og derefter forsigtigt trække kablet ud.

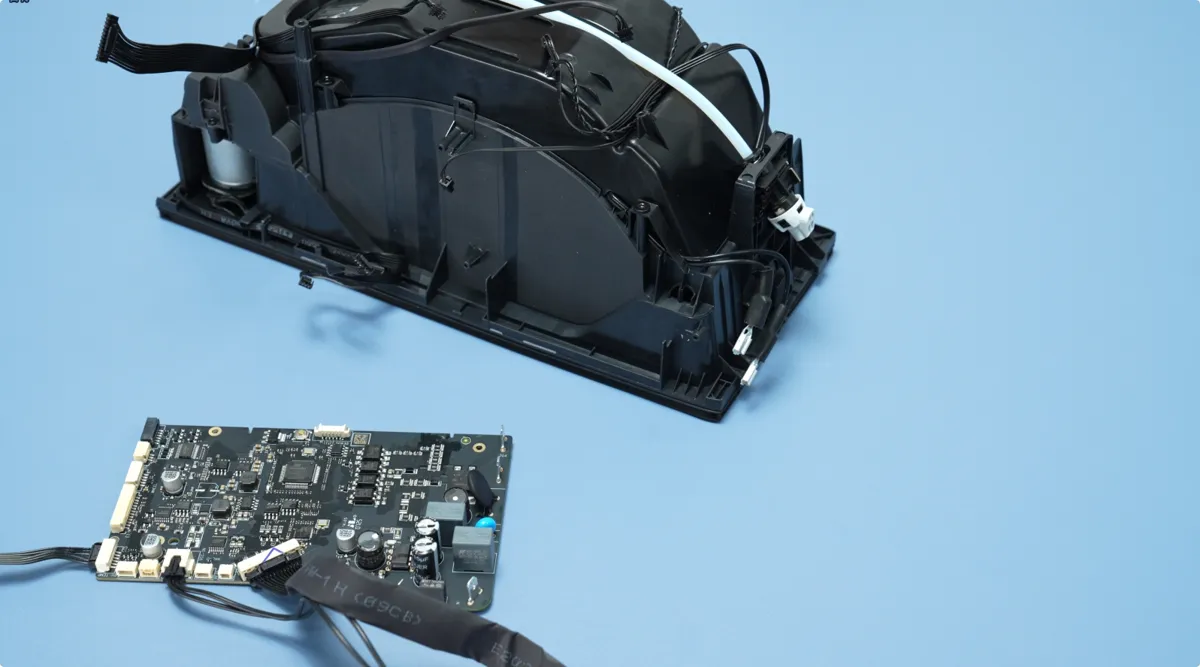

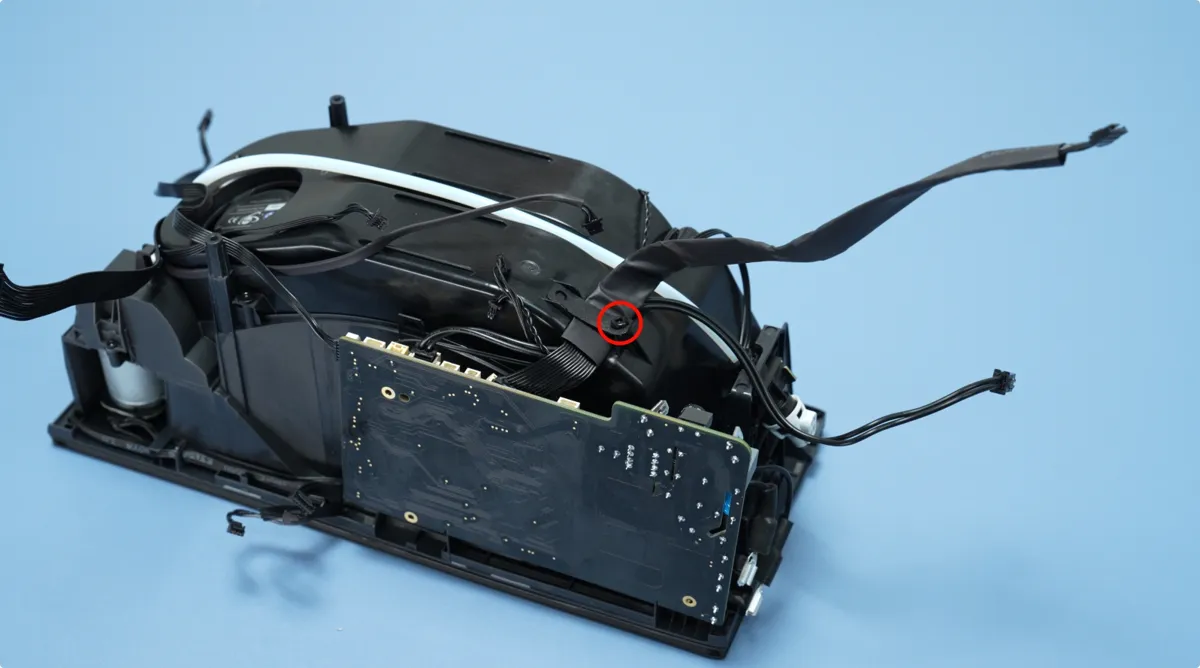

Fjern holdeskruen (BT3×5), og tag bundkortet ud.

4. Fjern fremførerenheden

Fjern først PTFE-slangen mellem fremføreren og udgangen.

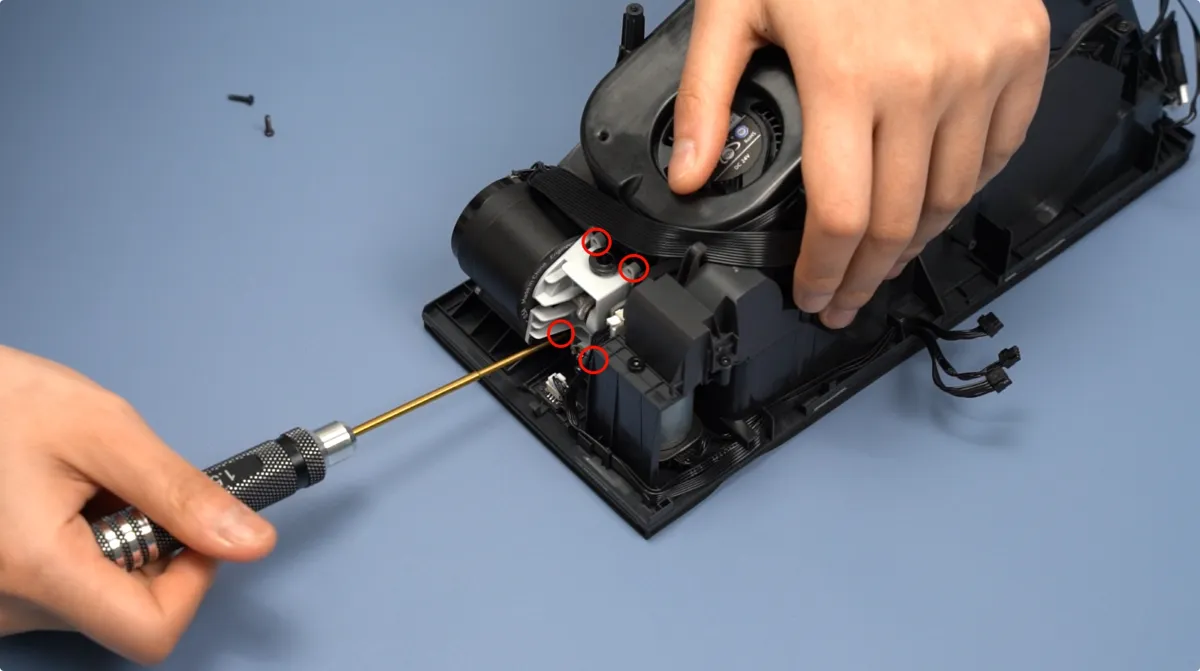

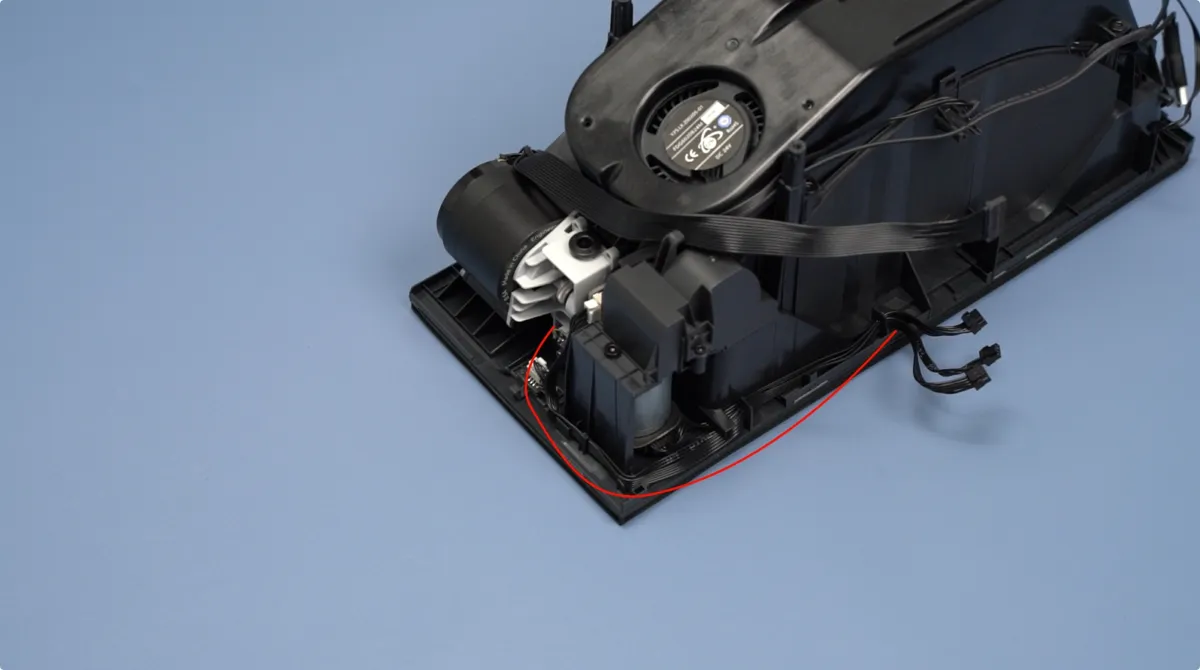

Fjern de fire fremførerskruer (BT2×8), og træk fremførerkablerne ud af kabelkanalen.

Tryk på materialeudløserknappen for at skubbe fremføreren ud.

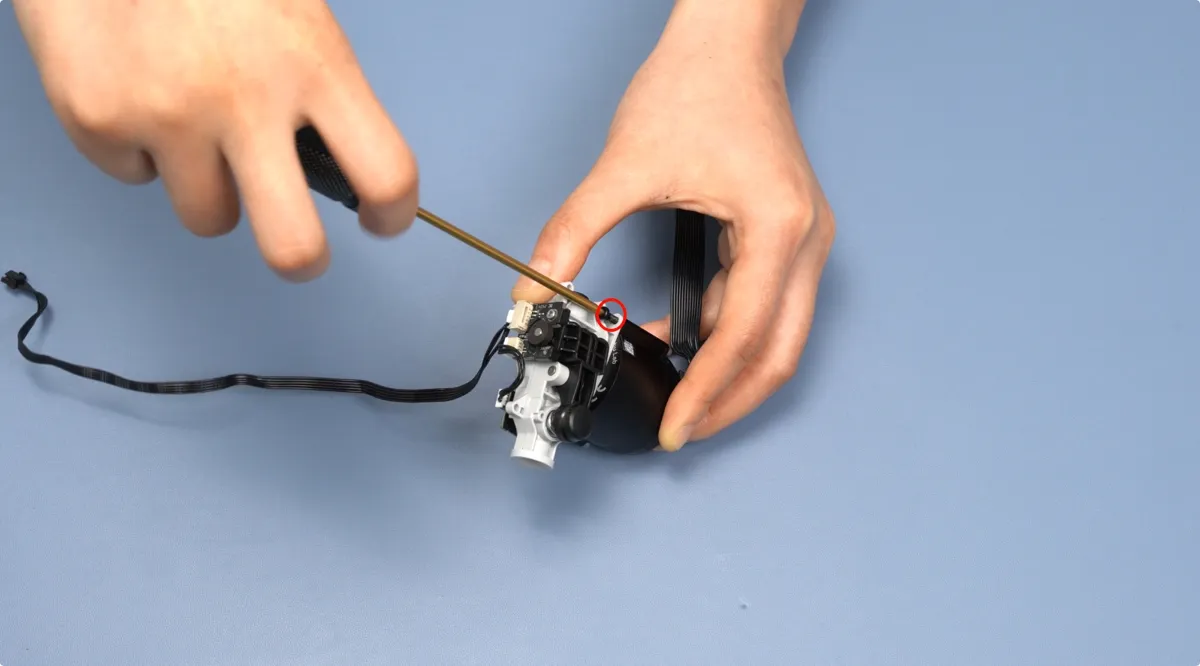

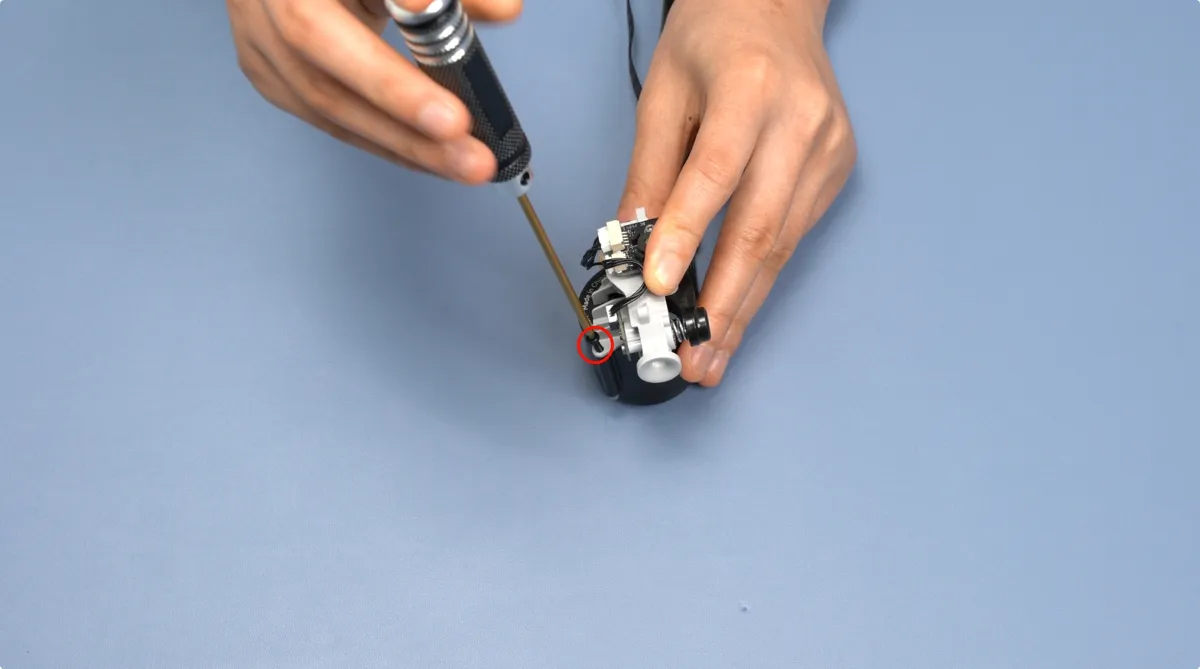

Fjern de to fremførermotor-skruer (M2.5×8).

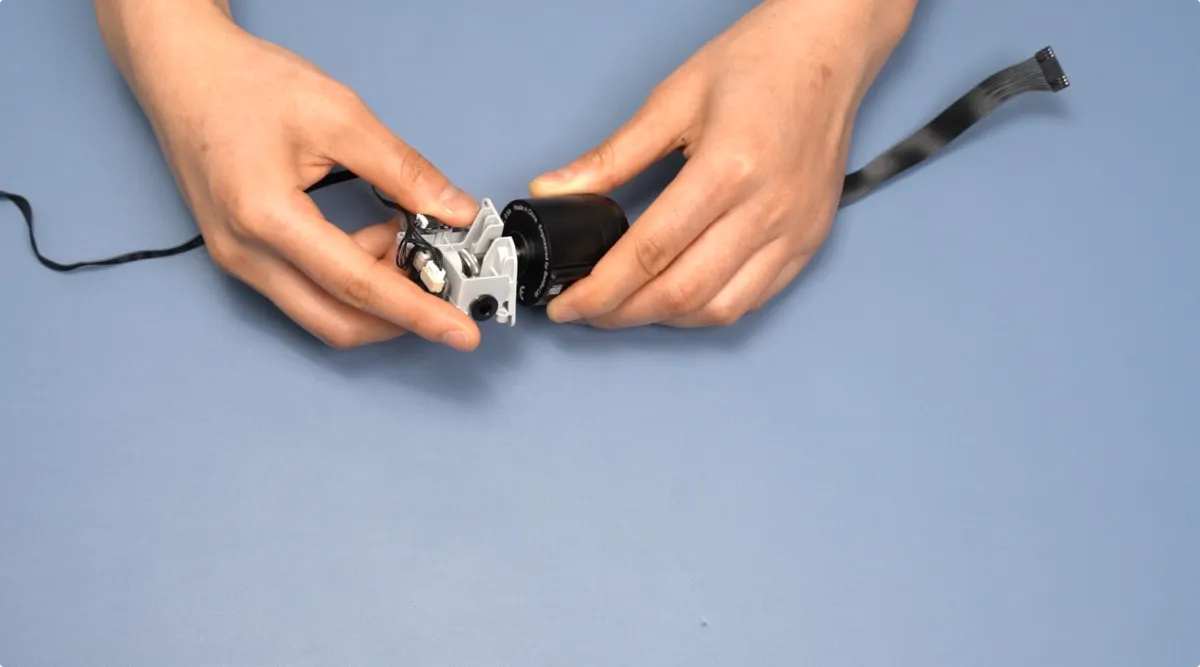

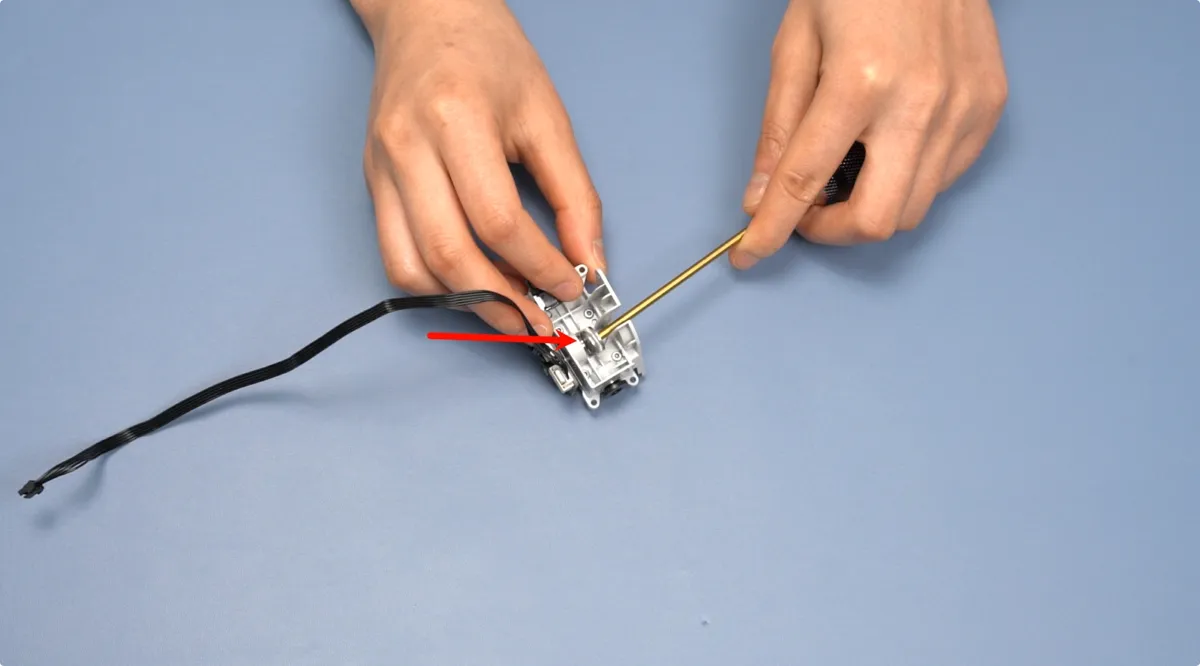

Fjern fremførermotoren og drivtandhjulet, og pas godt på drivtandhjulet, så det ikke bliver væk.

5. Fjern filament-tilbagetræknings-samlingen

Fjern de to armdæksel-skruer (BT2×5), og tag armdækslet af.

Klem om begge sider af arm-samlingen, og løft den langsomt.

Fjern de to tilbagetræknings-motorskruer (M3×5), og skub motoren udad.

6. Fjern lågets status-Hall-sensor

Skub fastgørelseslåsen bagud, og fjern derefter lågets Hall-sensor-kort.

7. Fjern RFID-spolen

Fjern RFID-skruen (BT2×5), og træk forsigtigt RFID-spolen ud.

8. Fjern fremfører-Hall-sensor-samlingen

Fjern de to Hall-sensor-skruer (BT2×5), og tag sensoren ud.

9. Fjern AMS HT varmeenhed

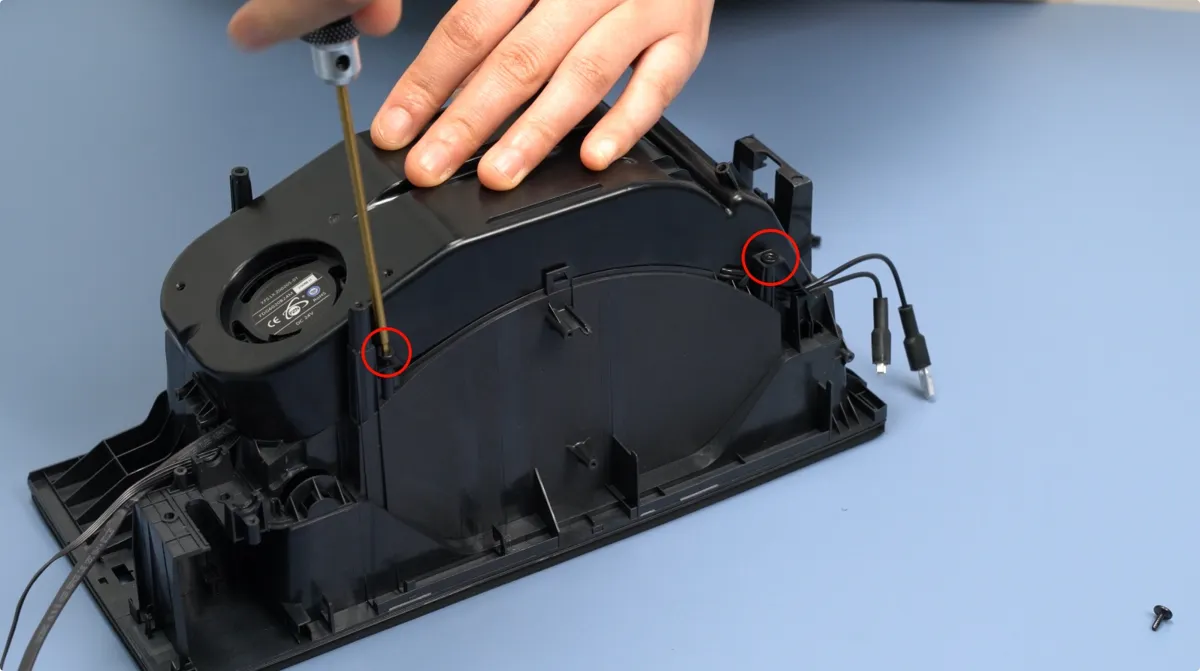

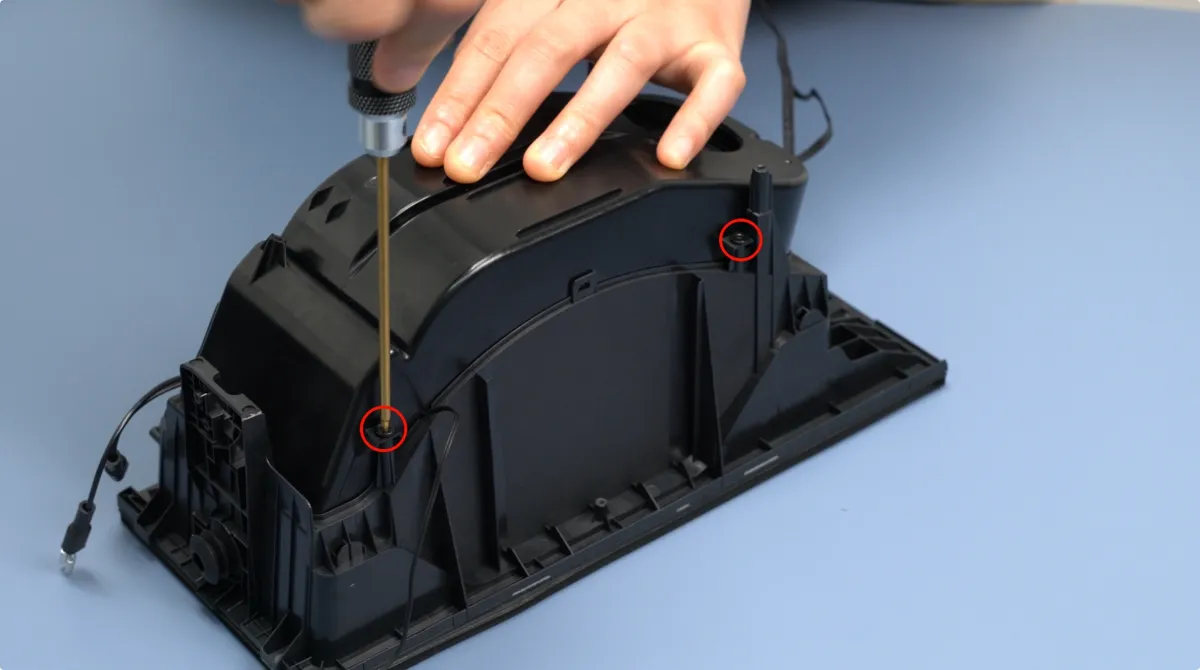

Fjern de fire skruer (BT2×6) i begge sider.

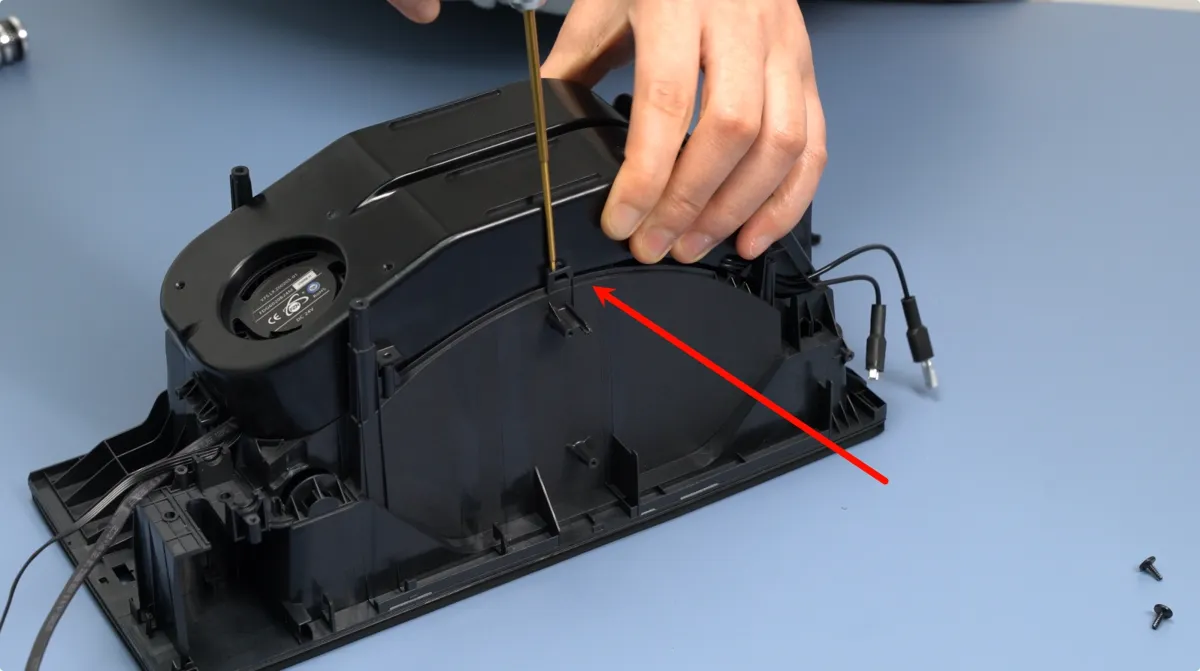

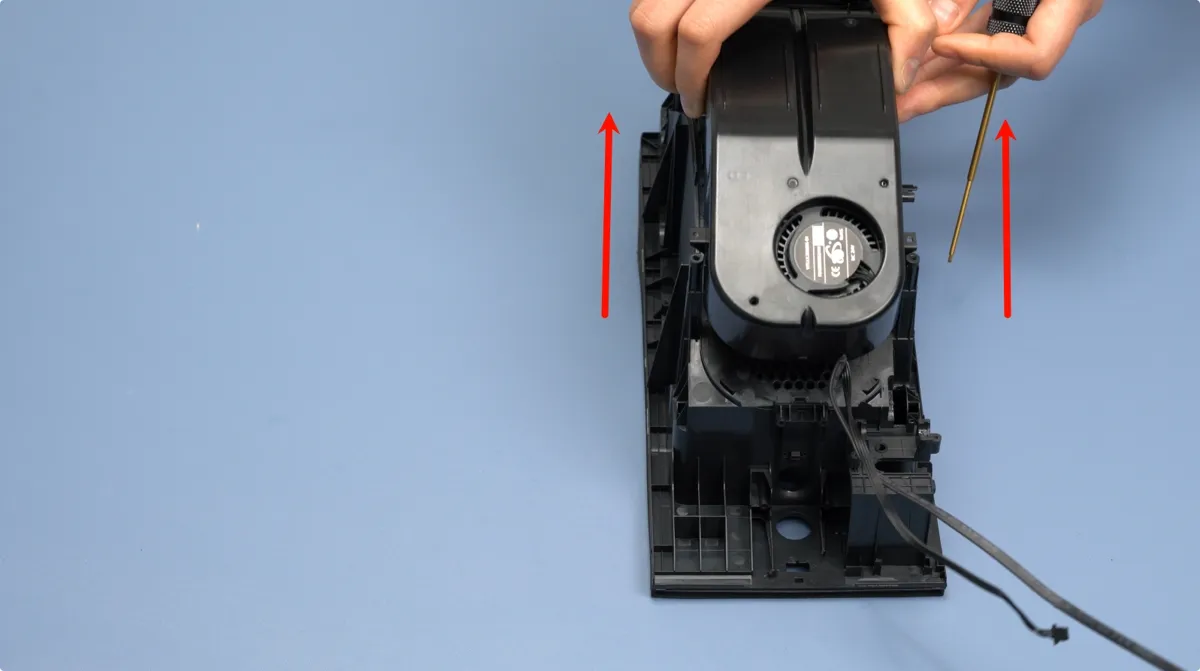

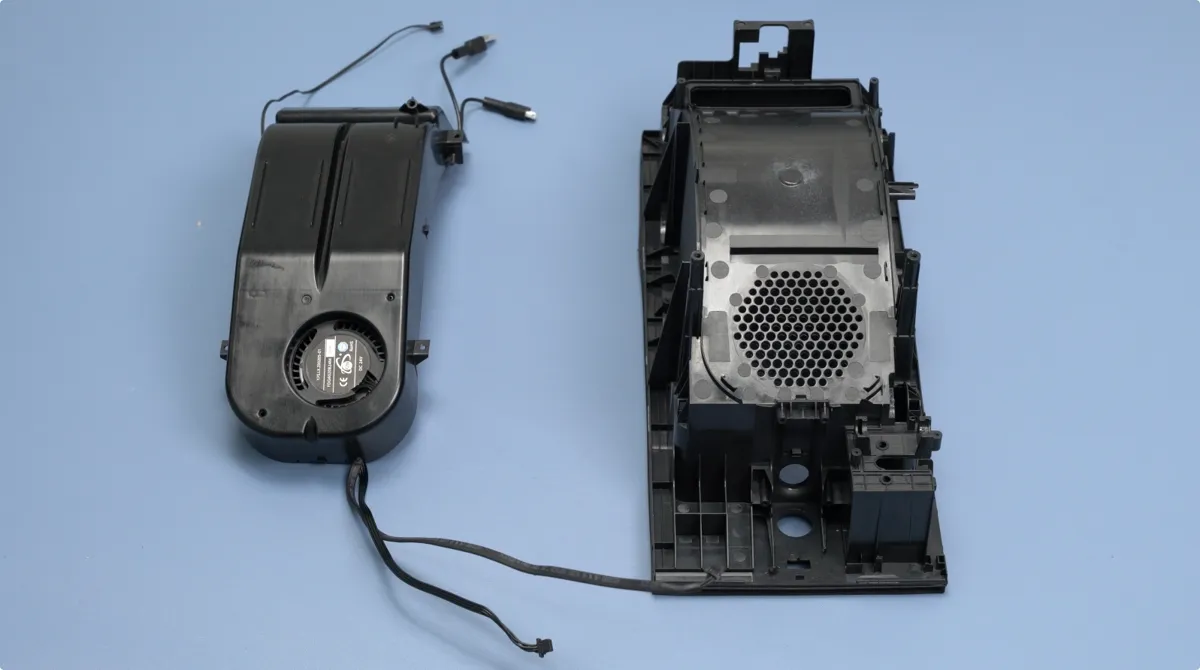

Brug en H1.5 skruetrækker til at frigøre sidelåsene, og løft derefter varmeenheden.

10. Fjern strømstikket

Tryk på strømstikkets lås, og skub det bagud for at fjerne det sammen med kablet.

Bemærk: Strømstikket har elastiske låse i begge ender. Tryk på begge låse samtidig for at frigøre det.

11. Fjern AMS HT strømkort

Afbryd de to kabler fra luftindtagsenheden, kabel #1 til luftindtag og kabel #2 til luftudtag, fjern de fire strømkort-skruer (BT2×5), og tag forsigtigt strømkortet ud.

12. Fjern luftindtagsenheden

Fjern de fire skruer (BT2×4), og tag luftindtagsenheden (udtag) ud på bagsiden og luftindtagsenheden (indtag) i bunden.

13. Fjern toplåg-samlingen

Fjern de to toplåg-skruer (BT2×8), og løft toplåget.

14. Fjern skærm-samlingen

Frigør de fire låse i begge sider, før du fjerner skærmen.

Træk skærm-samlingen bagud fra bunden for at fjerne den.

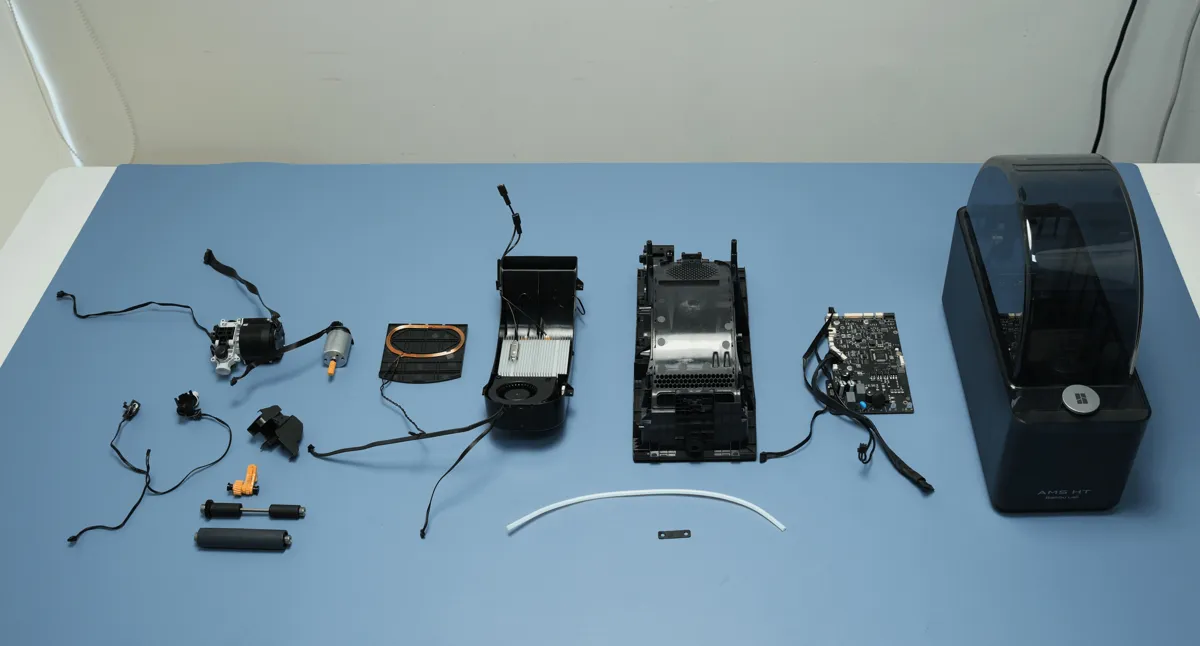

Den fuldt demonterede tilstand er vist nedenfor.

---

Monteringsguide

1. Montér skærm-samlingen

Sørg for, at skærmen vender udad. Ret ind, og fastgør de fire låse.

2. Montér toplåg-samlingen

Placér toplåget i sin holder, og fastgør det med to skruer (BT2×8).

3. Montér luftindtagsenheden

Bemærk: Skeln mellem korte og lange kabler. Luftindtagsenheden (udtag) med korte kabler forbindes bagtil, og luftindtagsenheden (indtag) med lange kabler forbindes i bunden. Fastgør hver enhed med to skruer (BT2×4).

4. Montér AMS HT strømkort

Placér strømkortet med tre-konnektor-siden vendt mod bunden. Fastgør det med fire skruer (BT2×5).

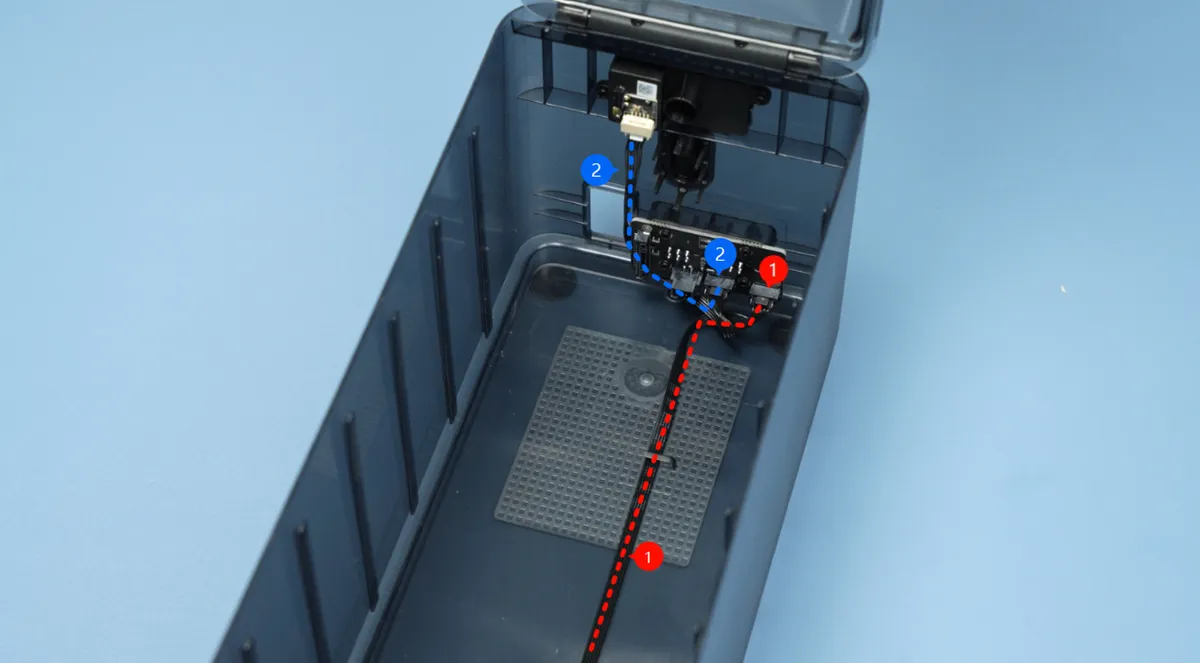

Tilslut luftindtagsenhedens kabler:

• Luftindtagsenheden (indtag) i bunden til #1,
• Luftindtagsenheden (udtag) bagtil til #2.

5. Montér strømstikket

Før AMS HT strømstik-kablet gennem bagsiden af AMS HT. Før du fastgør strømstikket, skal du sikre, at gummipakningen sidder korrekt i sporet. Ellers kan monteringen blive løs, når den er færdig.

Tryk derefter strømstikket på plads, indtil du hører et klik, som betyder, at det sidder sikkert fast.

6. Montér AMS HT varmeenhed

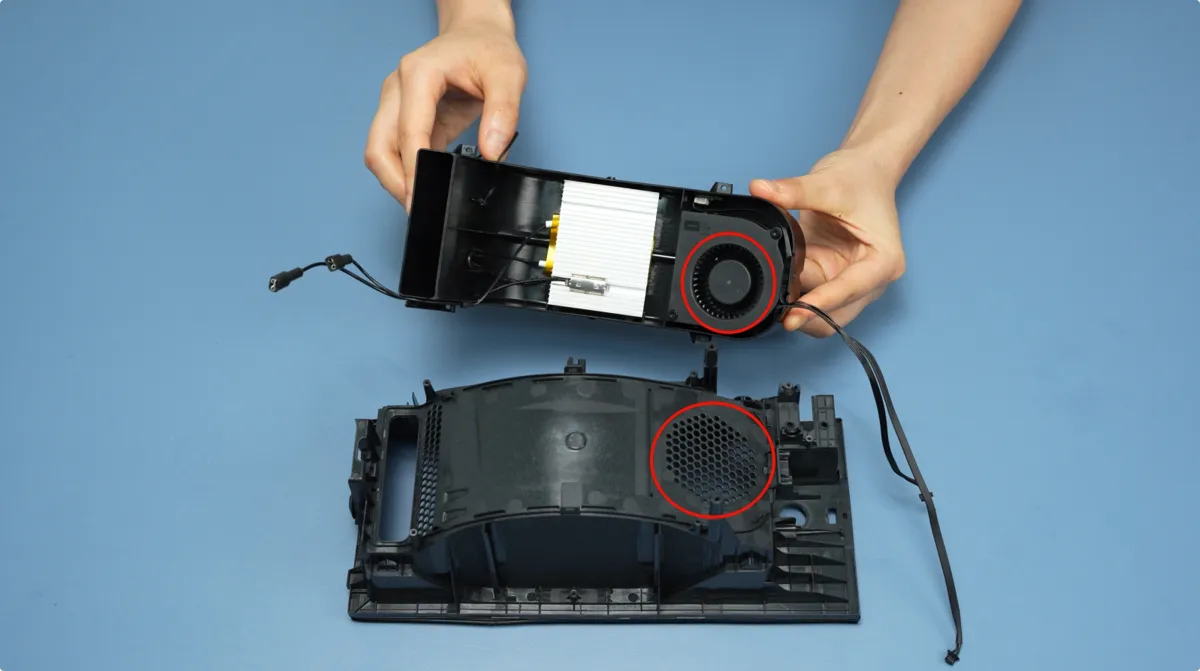

Ret ventilatorsiden ind med ventilationshullet, og tryk den på plads. Fastgør med fire skruer (BT2×6).

7. Montér fremfører-Hall-sensor-samlingen

Før kablet gennem hullet, og fastgør sensoren med to skruer (BT2×5).

8. Montér RFID-spolen

Sæt RFID-spolen i sit spor, og fastgør den med en skrue (BT2×5).

9. Montér lågets status-Hall-sensor

Skub kortet ind i sporene, indtil låsen klikker. Læg kablerne i kabelkanalen.

10. Montér filament-tilbagetræknings-samlingen

Montér tilbagetræknings-motoren, så kablet vender udad, og fastgør den med 2 skruer (M3×5).

Klem om begge sider af arm-samlingen, og montér den i sporet.

Montér armdækslet, og fastgør det med 2 dæksel-skruer (BT2×5).

11. Montér fremførerenheden

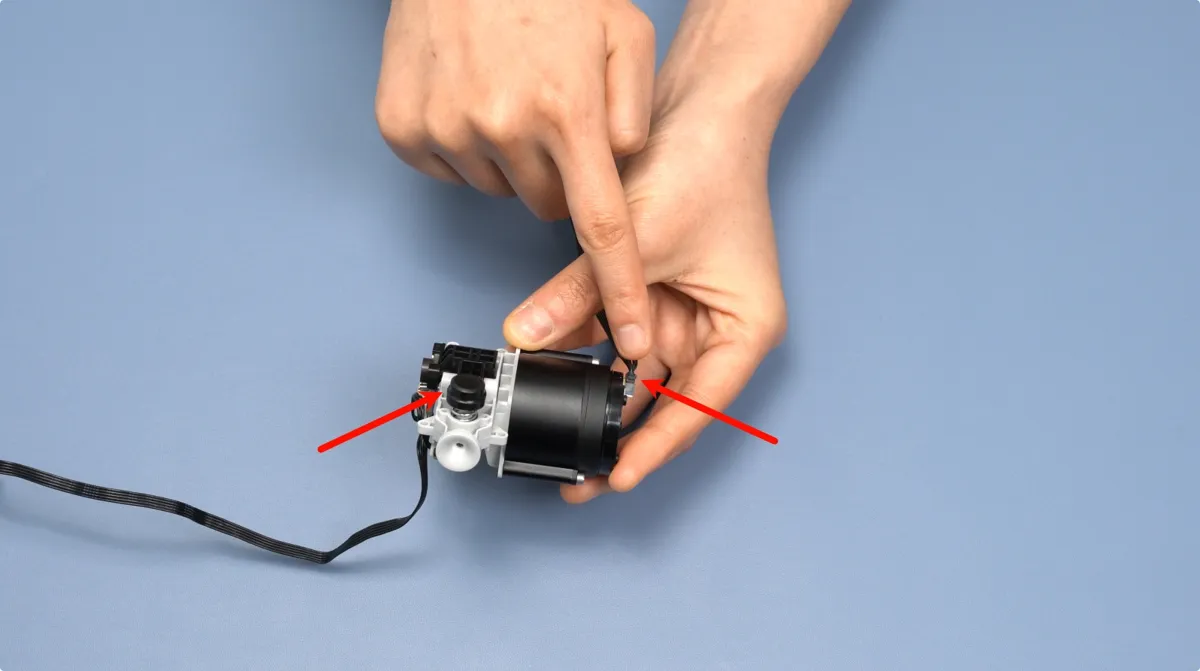

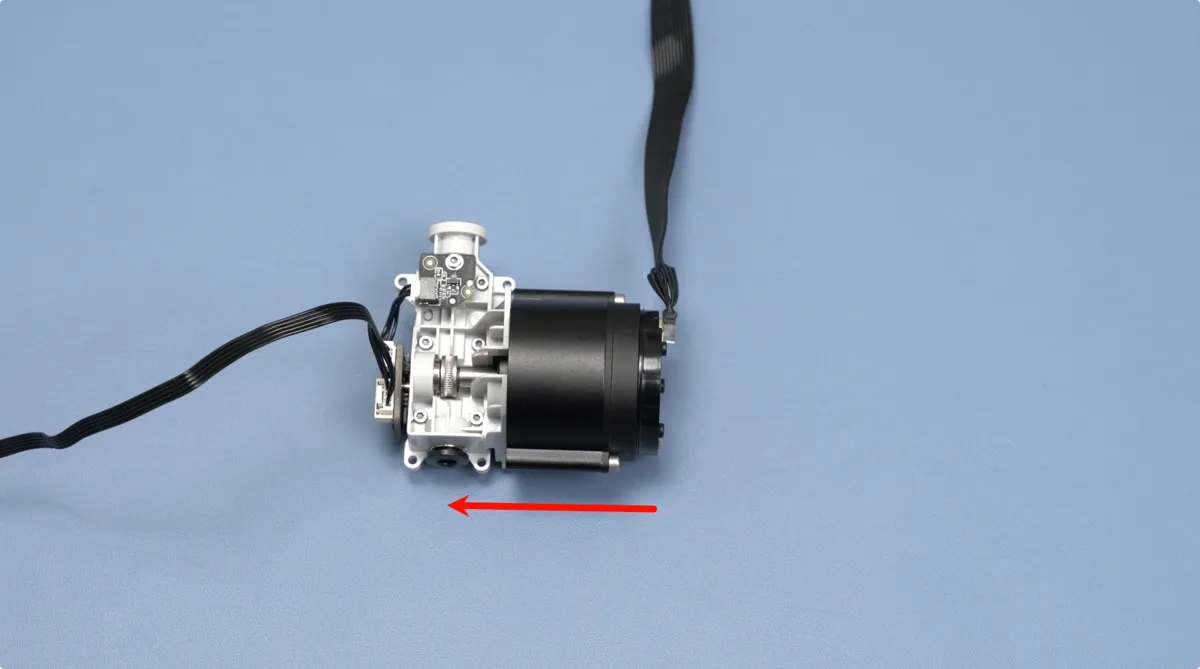

Sæt drivtandhjulet på fremførermotoren. Sæt motoren i fremføreren, så materialeudløserknappen og motorkablet vender samme vej. Fastgør med to skruer (M2.5×8).

Montér fremføreren på hovedrammen, og fastgør den med fire skruer (BT2×8).

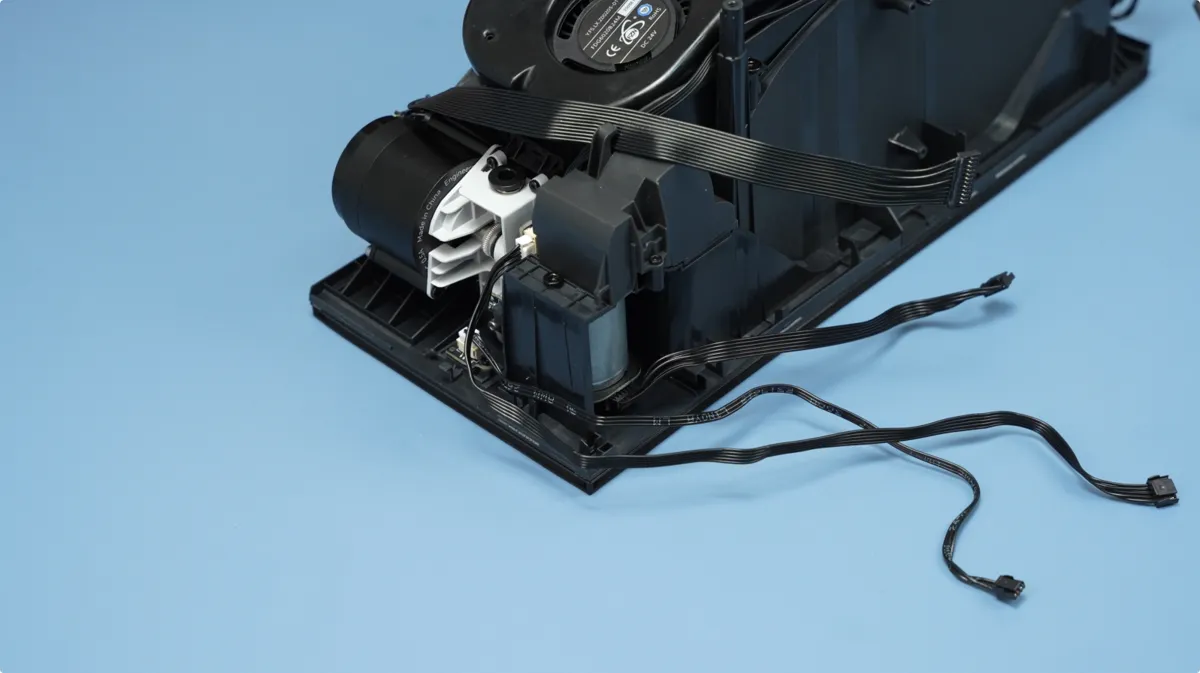

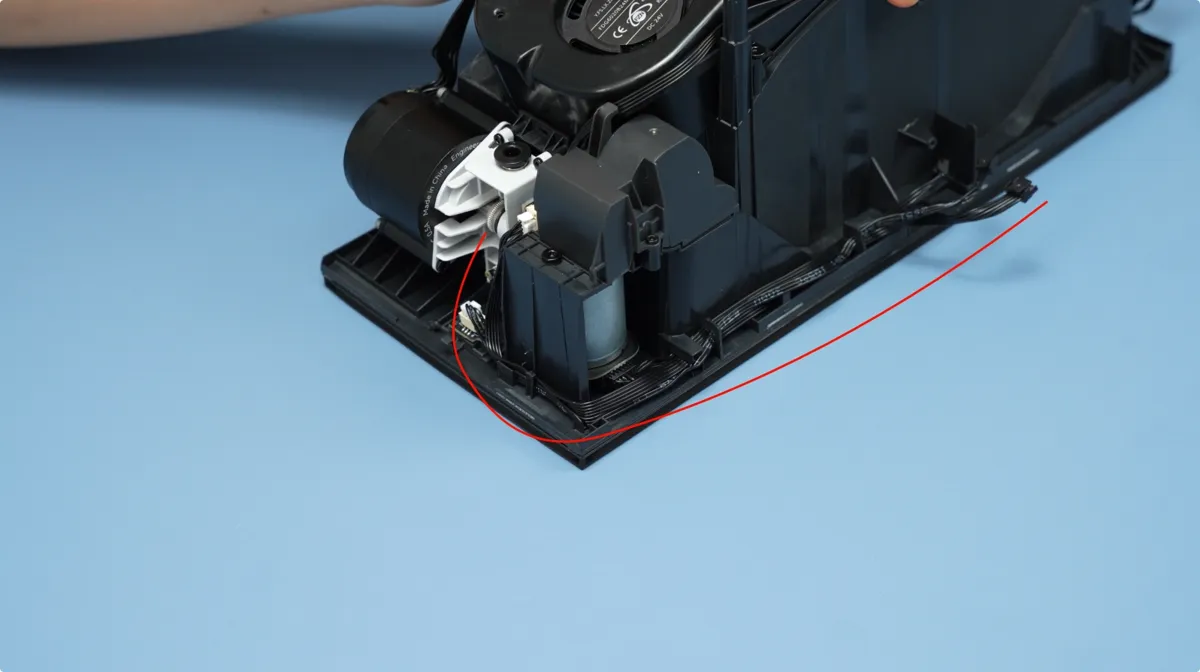

Læg kablerne pænt i kabelkanalen.

12. Montér AMS HT bundkort

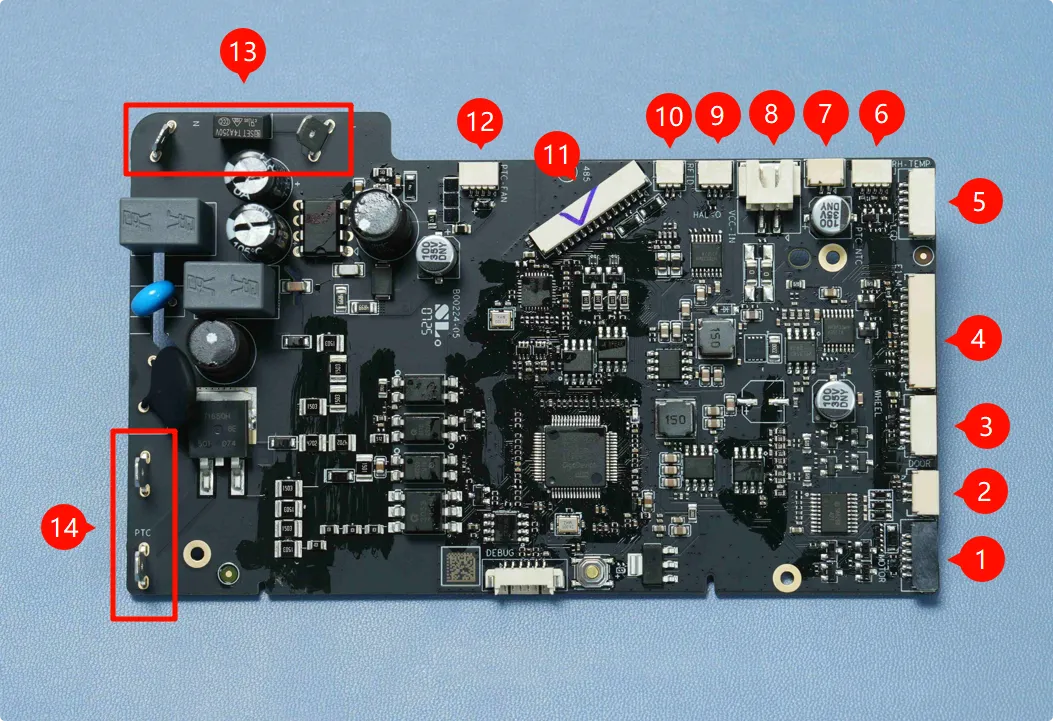

Tilslutningsdiagram for bundkort

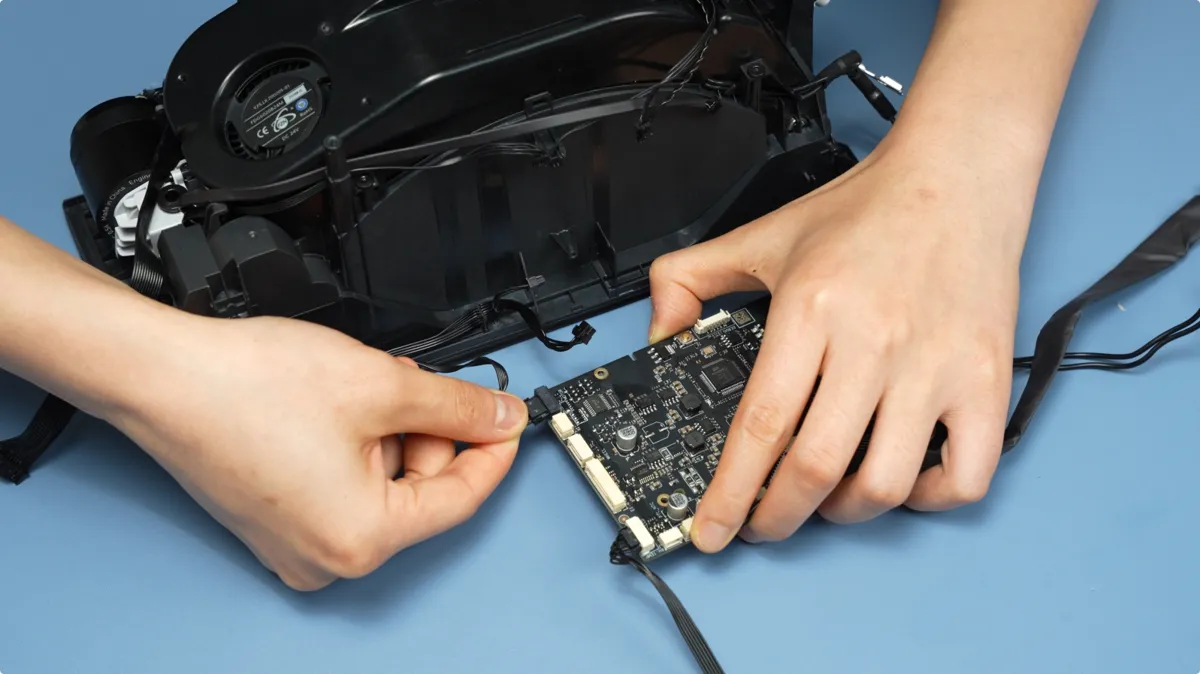

Tilslut bundkortets kabler, før du fastgør skruerne.

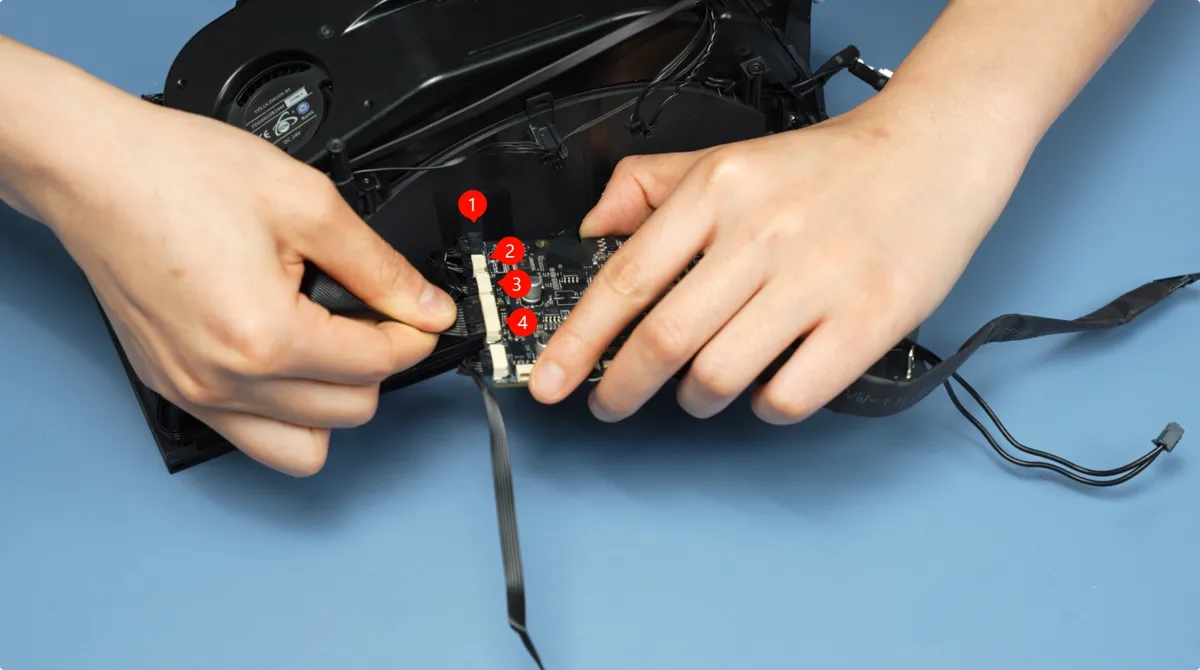

Konnektorerne mærket 1-4 i figuren nedenfor er:

1. Filament-tilbagetræknings-motor
2. Lågets status-Hall-sensor
3. Odometer-kort
4. 3520 AMS intern hjælpemotor

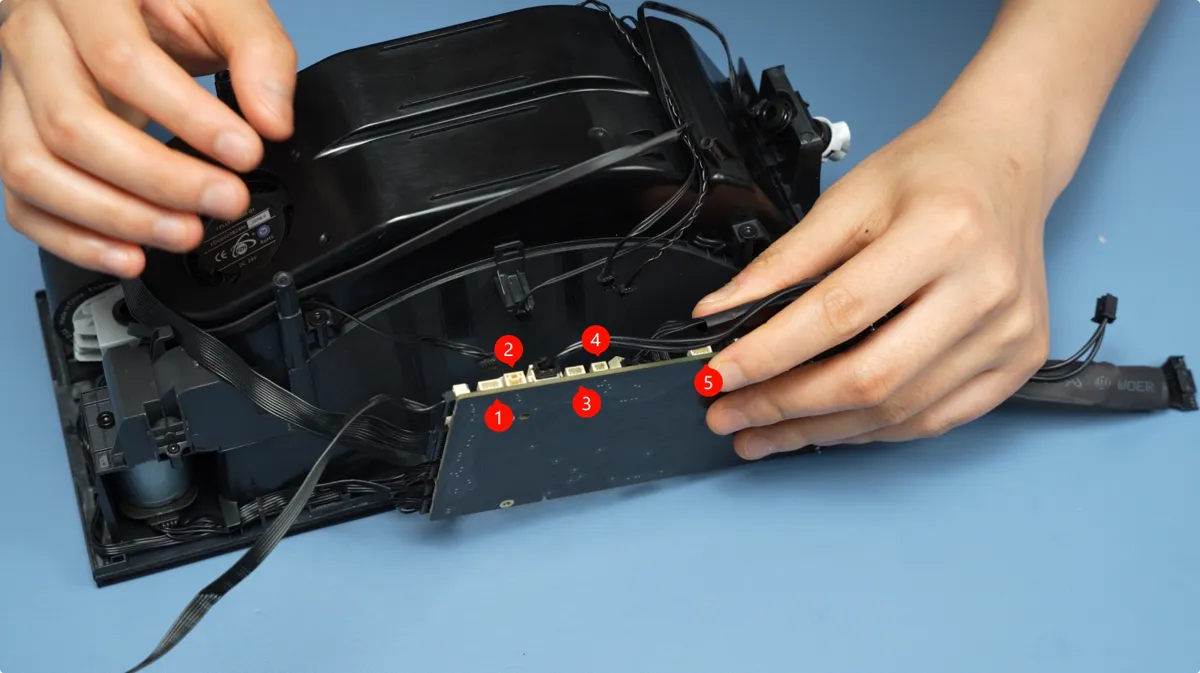

Når sidekablerne er monteret, forbindes de øverste 5 kabler i rækkefølge.

1. Temperatur- og fugtsensor
2. Termistor
3. Fremfører-Hall-sensor-samling
4. RFID-spole
5. Varmeenhedens ventilator

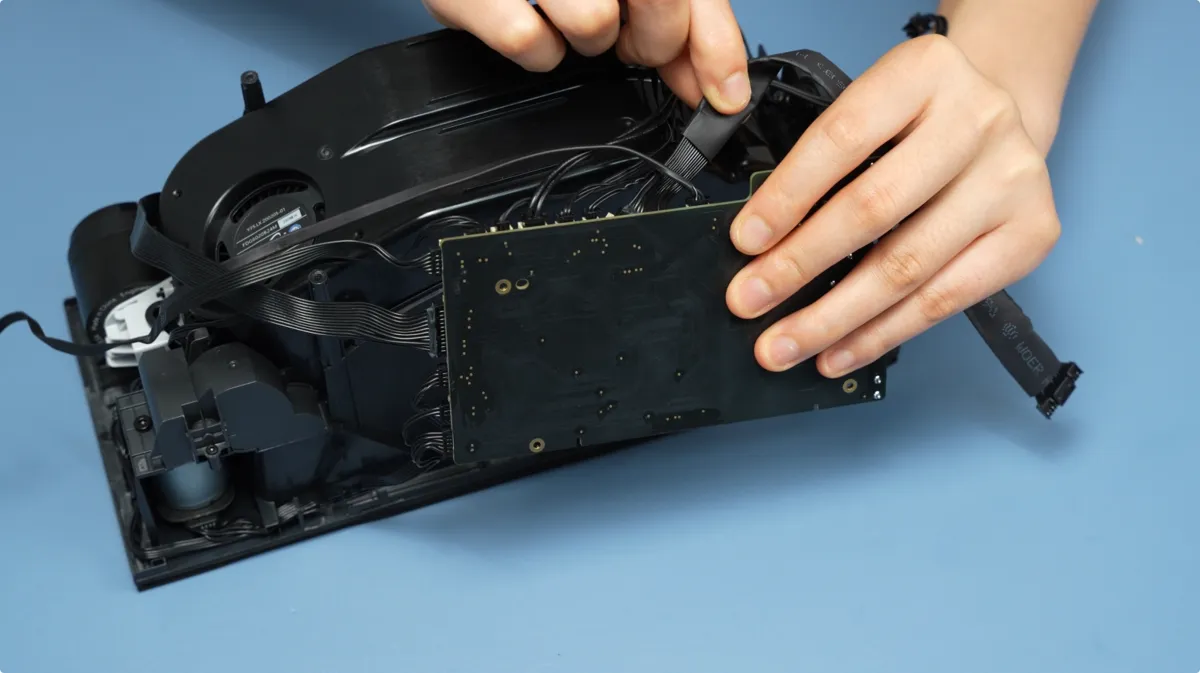

Træk forsigtigt i kablerne for at sikre, at de sidder godt fast.

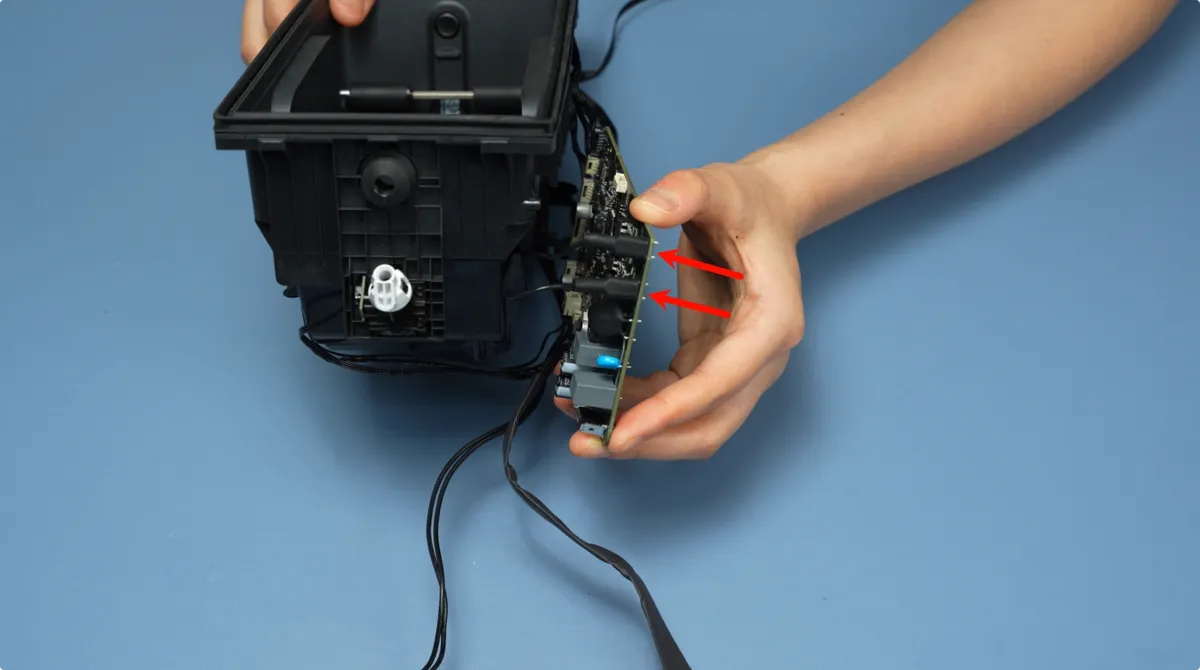

Tilslut varmekablet, og genmontér isoleringsmuffen.

Bemærk: Polariteten er uden betydning her.

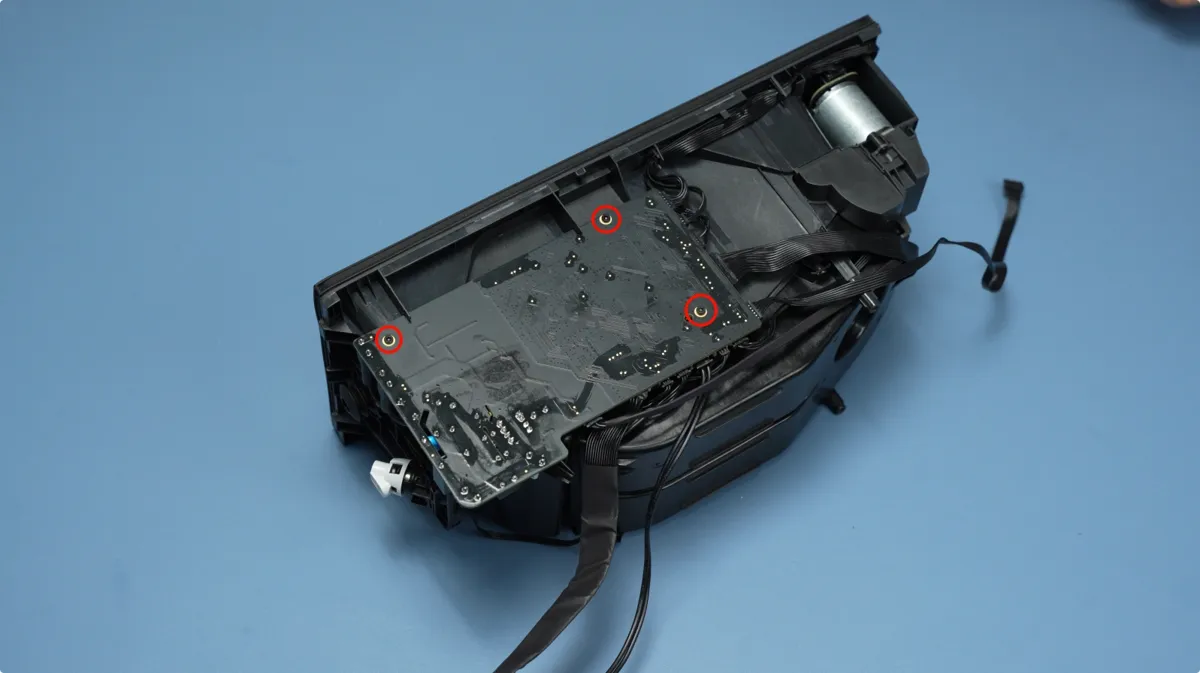

Sæt bundkortet i sin holder, og fastgør det med tre skruer (BT2×5).

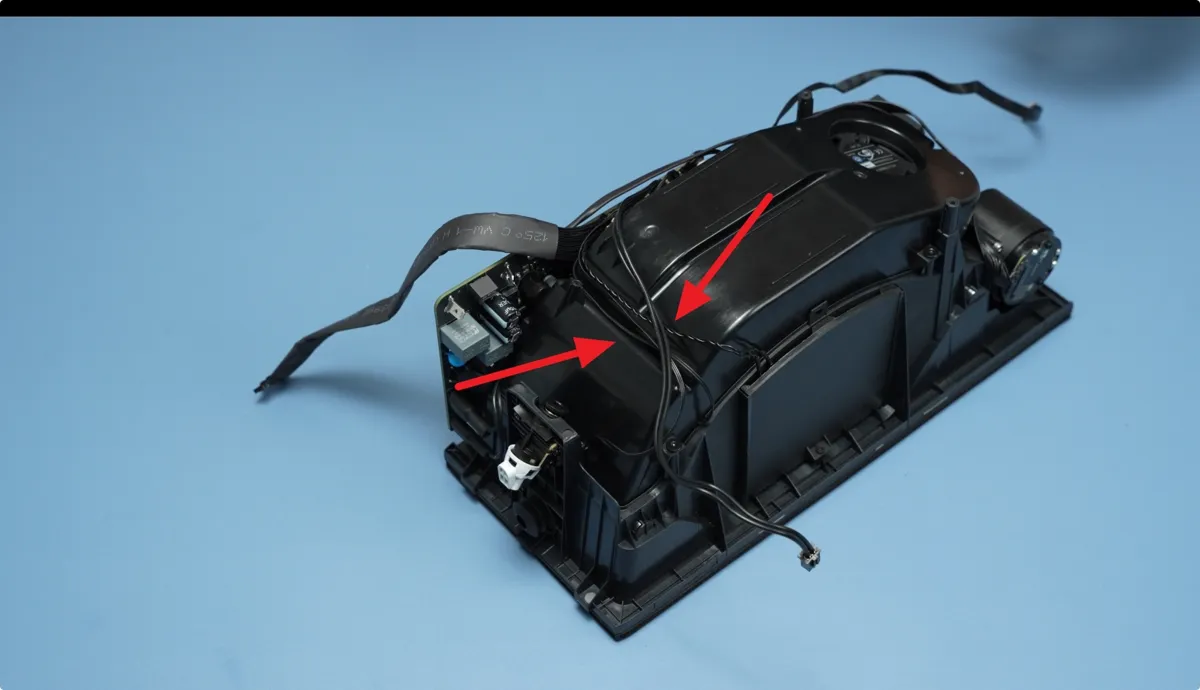

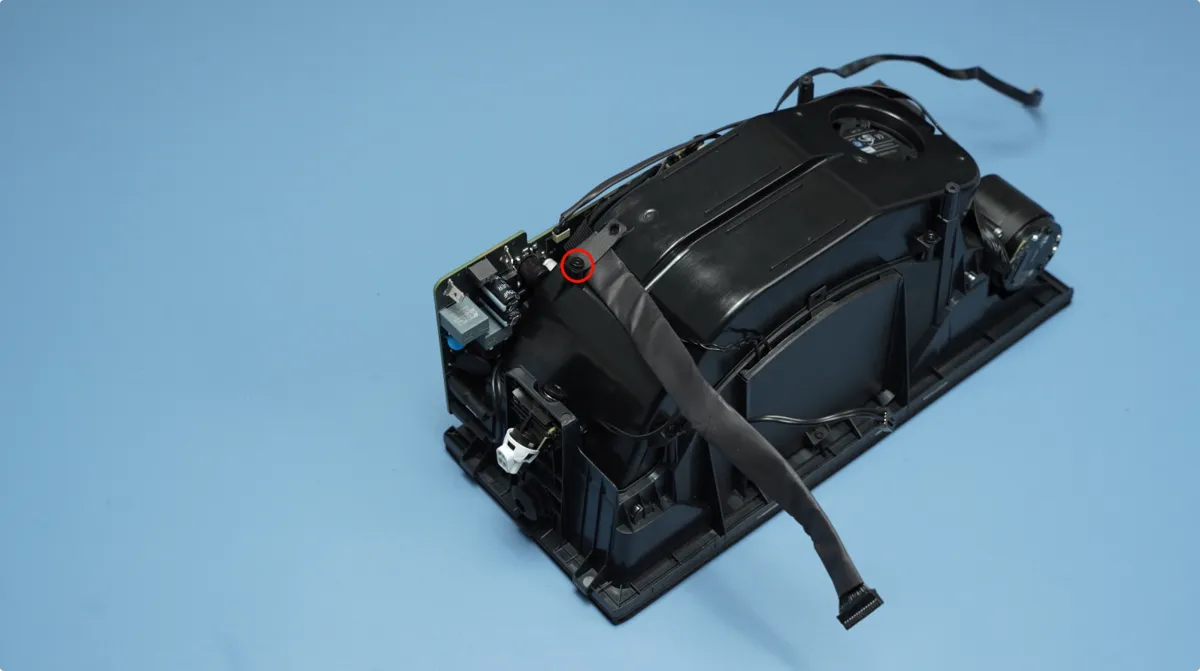

Ordn de bageste kabler: Læg de fire tynde kabler i bunden, og tryk derefter det tykkere kommunikationskabel til bundkortet ovenpå. Fastgør med en holdeskrue (BT3×5).

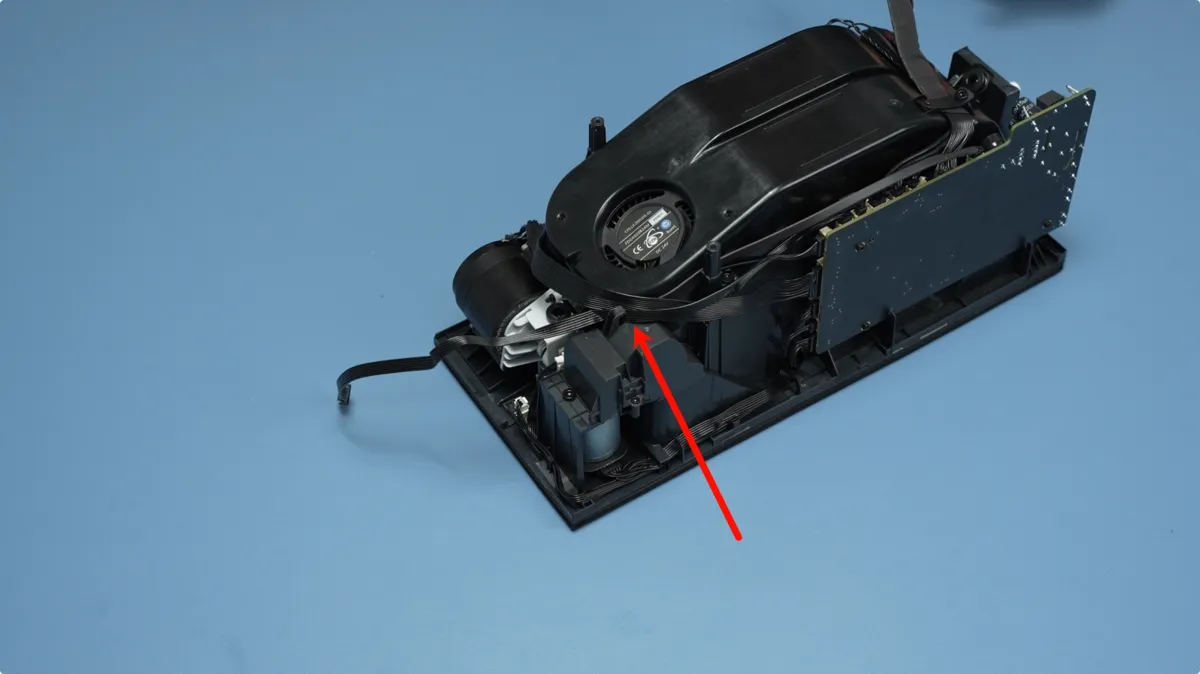

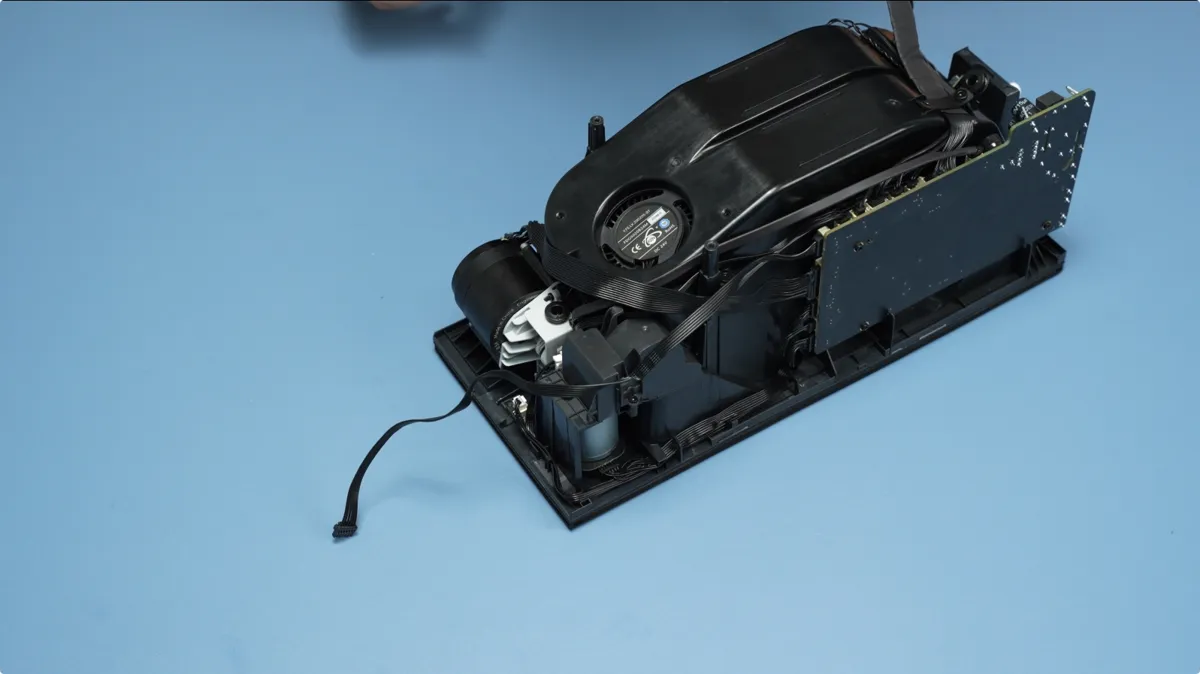

Drej AMS HT 180°, og læg de forreste kabler pænt i kabelkanalen.

13. Montér AMS HT hovedramme

Tilslut PTFE-slangen mellem fremføreren og udgangen.

Tilslut de to kabler:

1. Bundkortets kommunikationskabel (14-pin).
2. Bundkortets strømkabel (2-pin).

Tilslut strømstik-kablet til bundkortet, og genmontér isoleringsmuffen.

Bemærk: Polariteten er uden betydning her.

Tilslut det forreste skærmkabel, og fastgør det i kabelkanalen.

Fang de udstikkende kabler med fingrene, og montér hovedrammen ned i bundcoveret.

Sørg for, at hovedrammen sidder helt i bund, og fastgør den med to bundskruer (BT3×8).

14. Montér den aktive og den drevne støtteaksel

Tryk den aktive støtteaksel ind i det forreste spor, indtil den klikker. Ret det sorte tandhjul ind med det gule tandhjul inde i hovedrammen.

Tryk den drevne støtteaksel ind i hovedrammen, indtil den klikker.

Bemærk: Drej akslerne manuelt efter monteringen for at sikre, at de bevæger sig frit.

15. Sæt PTFE-slangen ind i AMS HT bagside

Skub PTFE-slangen ind i bagsiden af AMS HT. Træk forsigtigt i den for at bekræfte, at den sidder fast.

---

Bilag

Montering af AMS HT bageste silikone

1. Placér den bageste silikone på det tilhørende monteringshul på kabinettet, så silikonens tappe flugter med hullerne i AMS HT.

2. Hold silikonerammen fast mod kabinettet med den ene hånd. (På dette tidspunkt er tappene endnu ikke trykket igennem.)

3. Træk hver tap forsigtigt gennem sit hul én ad gangen fra indersiden af kabinettet, indtil den er helt igennem.

4. Kontrollér, at alle tappe er trukket helt igennem, og at silikonen sidder plant og sikkert mod kabinettet

Tip: Tag dig god tid, og træk tappene ud én ad gangen. Trækker du for hårdt eller forsøger at gøre det hele på én gang, kan silikonen strække sig eller blive deform. Hvis en tap ikke flugter korrekt, skub den tilbage, ret den ind igen, og prøv forfra.

Funktionstest

Tilslut strømkablet, og forbind AMS HT til printeren. Tænd for strømmen, og aktivér tørre- og fremføringsfunktionerne via printerens skærm.

• Hvis tørrefunktionen starter og når måltemperaturen, virker varmeenheden.
• Test fremføringsprocessen. Hvis der ikke opstår fejl, er udskiftningen lykkedes.

Hvis problemerne fortsætter, så kontrollér alle indvendige kabelforbindelser, og prøv igen. Har du brug for yderligere hjælp, kontakt Bambu Lab support.
