Montering af magnet til AMS HT-filamentsensor

Bemærk: Fremgangsmåden i denne artikel er ikke en del af den løbende produktvedligeholdelse. Den er beregnet til brugere, hvis indvendige magnet ved et uheld er sprunget ud under afmontering af Hall-printpladen til filamentsensoren, og viser, hvordan magneten monteres igen.

Magnet til AMS HT-filamentsensor

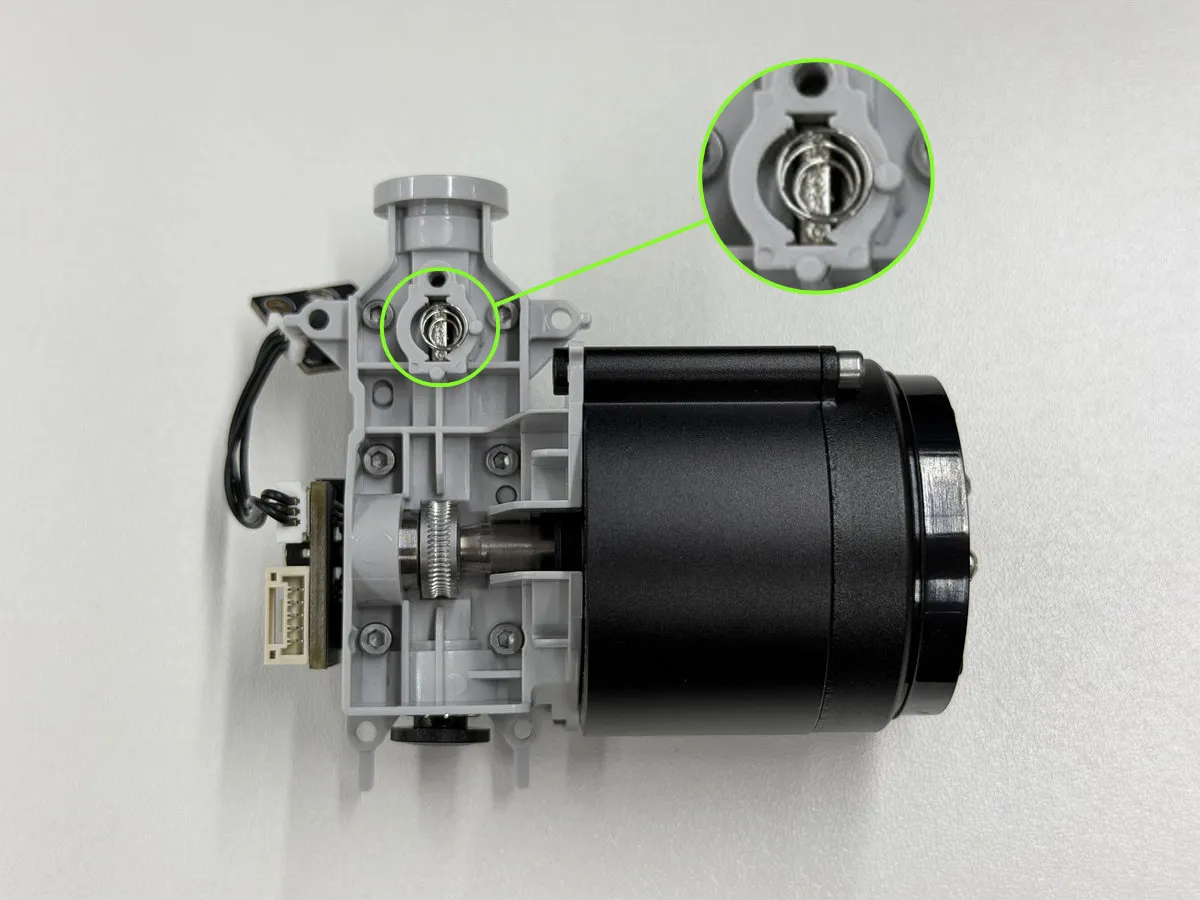

Under Hall-printpladen til filamentsensoren i AMS HT-feederenheden sidder en magnet, der bruges til at registrere filamentets position. Når filamentet når feederenheden, skubber det magneten opad. Filamentsensoren registrerer denne bevægelse, og når den når tærskelværdien, fastslår den, at der er indført filament.

Hvornår skal den bruges

Ved udskiftning af den indvendige assist-motor, feederenheden eller tilhørende komponenter kan det være nødvendigt at fjerne Hall-printpladen til filamentsensoren, hvilket kan få magneten og fjederen til at springe ud. Følg i så fald vejledningen i denne artikel for at montere magneten igen.

Nødvendigt værktøj og materialer

• H2.0 & H1.5 unbrakonøgler

Sikkerhedsadvarsel

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og ledninger til printhovedet. Udføres opgaver med printeren tændt, kan det medføre kortslutning og dermed skader på elektronikken samt sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører ved hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern magneten

1. Fjern PTFE-slangen bag på AMS HT

Tryk på PTFE-slangens udløserknap bag på AMS HT for at frigøre koblingen, og træk derefter PTFE-slangen ud bag på AMS HT.

2. Fjern AMS HT-hovedrammeenheden

Fjern først den drevne støtteaksel og den aktive støtteaksel fra filamentslottet. Når du fjerner lejebøsningerne, skal du passe på lejerne i begge ender, så de ikke går tabt.

Fjern de to skruer (BT3*8) i bunden.

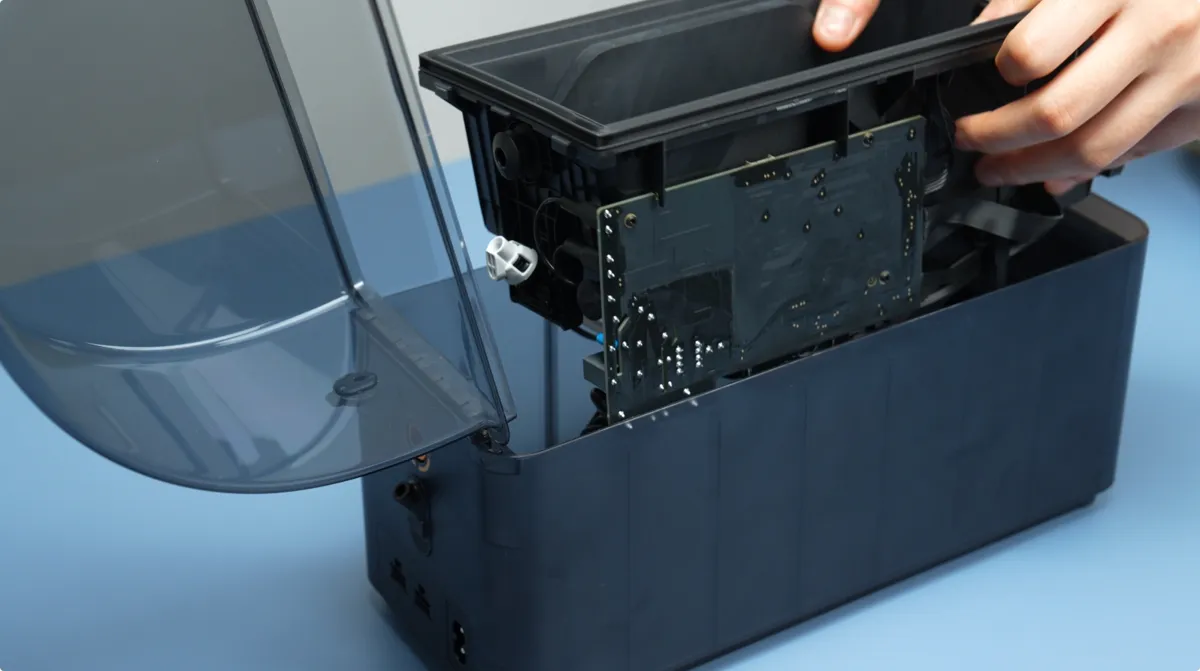

Når skruerne er fjernet, trækkes hovedrammeenheden langsomt opad.

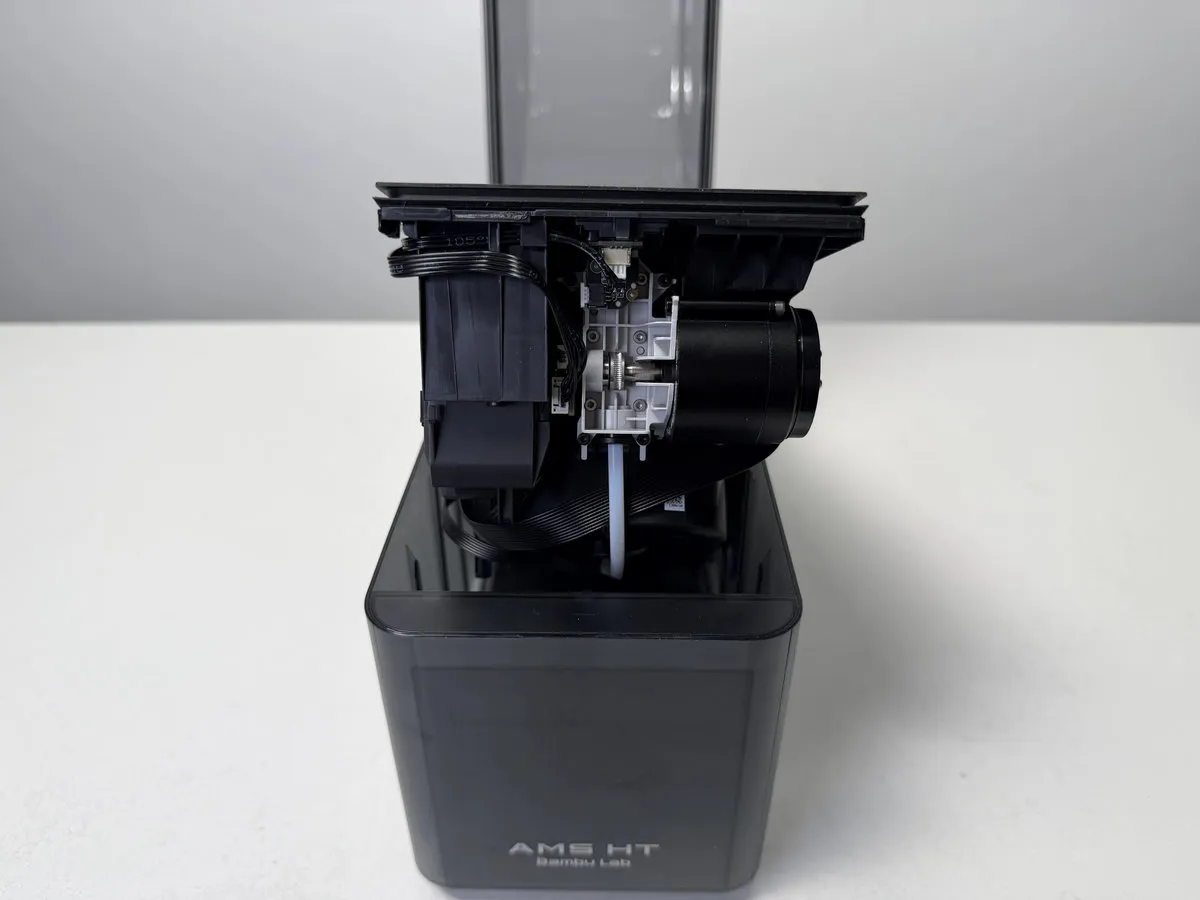

Når der opstår en åbning, løftes hovedrammeenheden opad. Bemærk, at der er tilsluttet kabler - brug ikke for meget kraft.

3. Fjern feederenheden

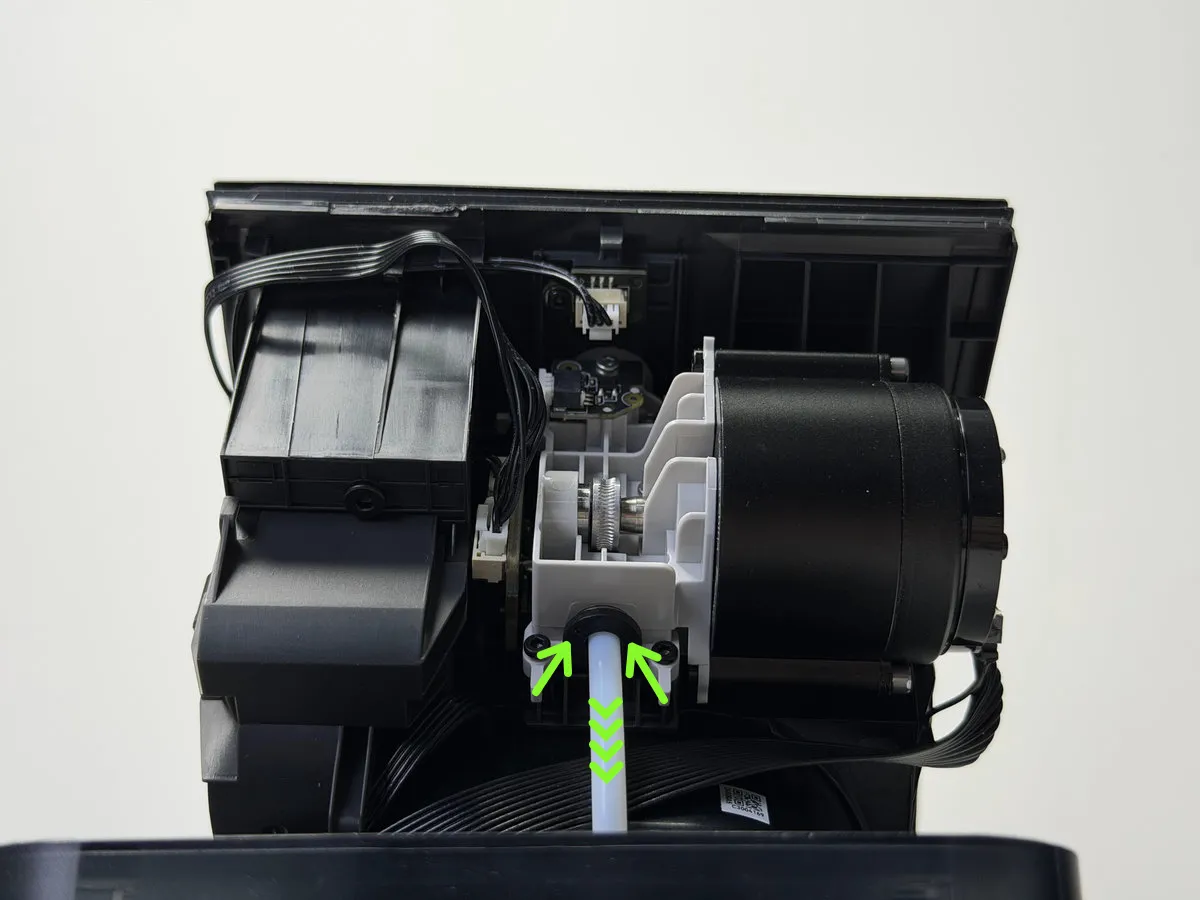

Tryk på den sorte pakning på lynkoblingen, mens du trækker PTFE-slangen ud.

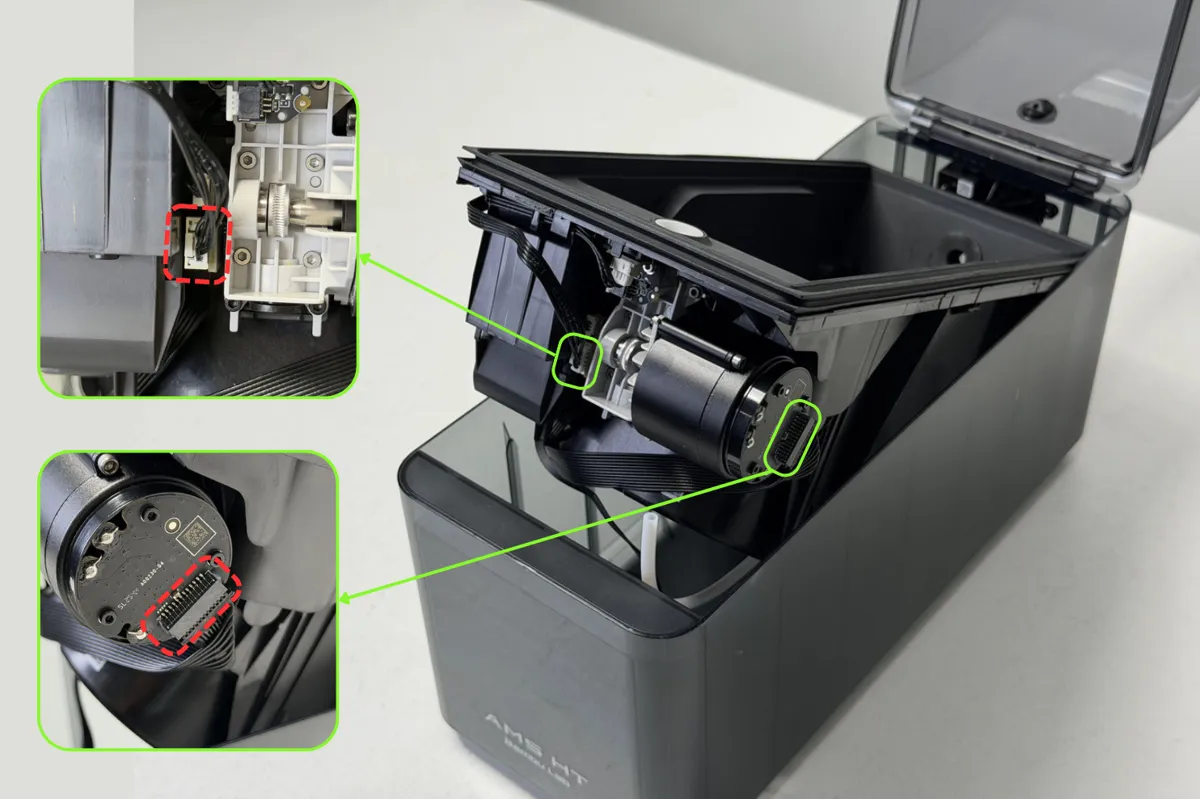

Tryk på stikbasen for at frigøre låsen, og træk derefter feederenhedens kabel og feedermotorens kabel ud.

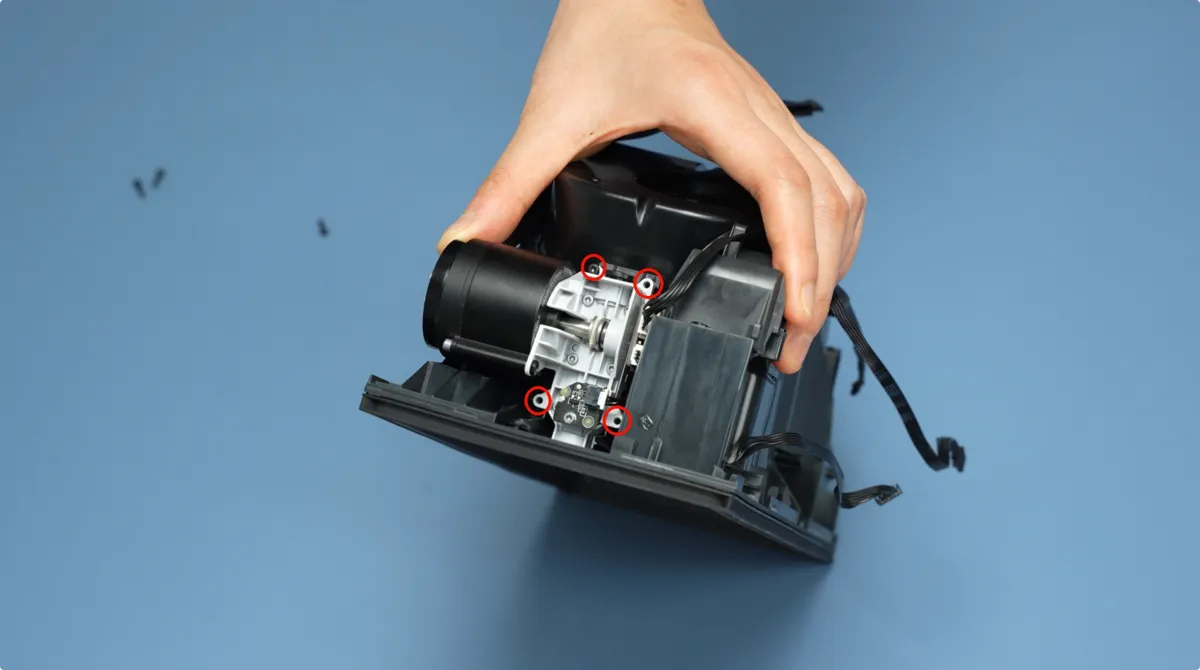

Fjern feederenhedens 4 (sorte) fastgørelsesskruer.

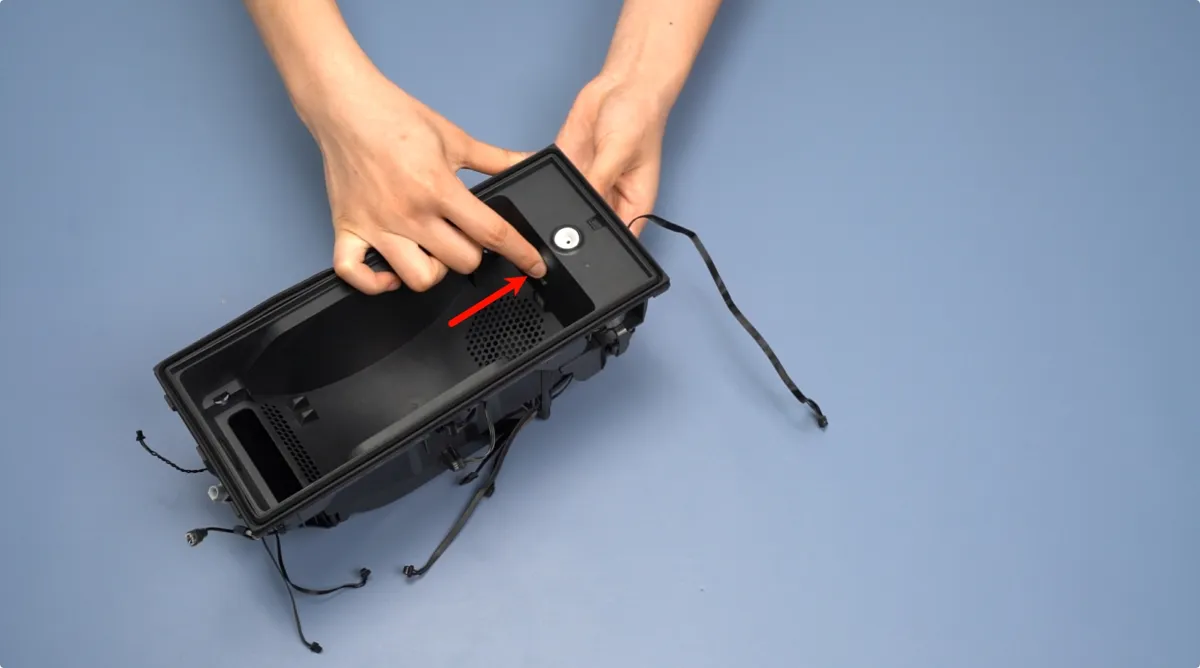

Tryk på filament-udløserknappen og hold den inde for at skubbe feederenheden ud.

4. Fjern magneten

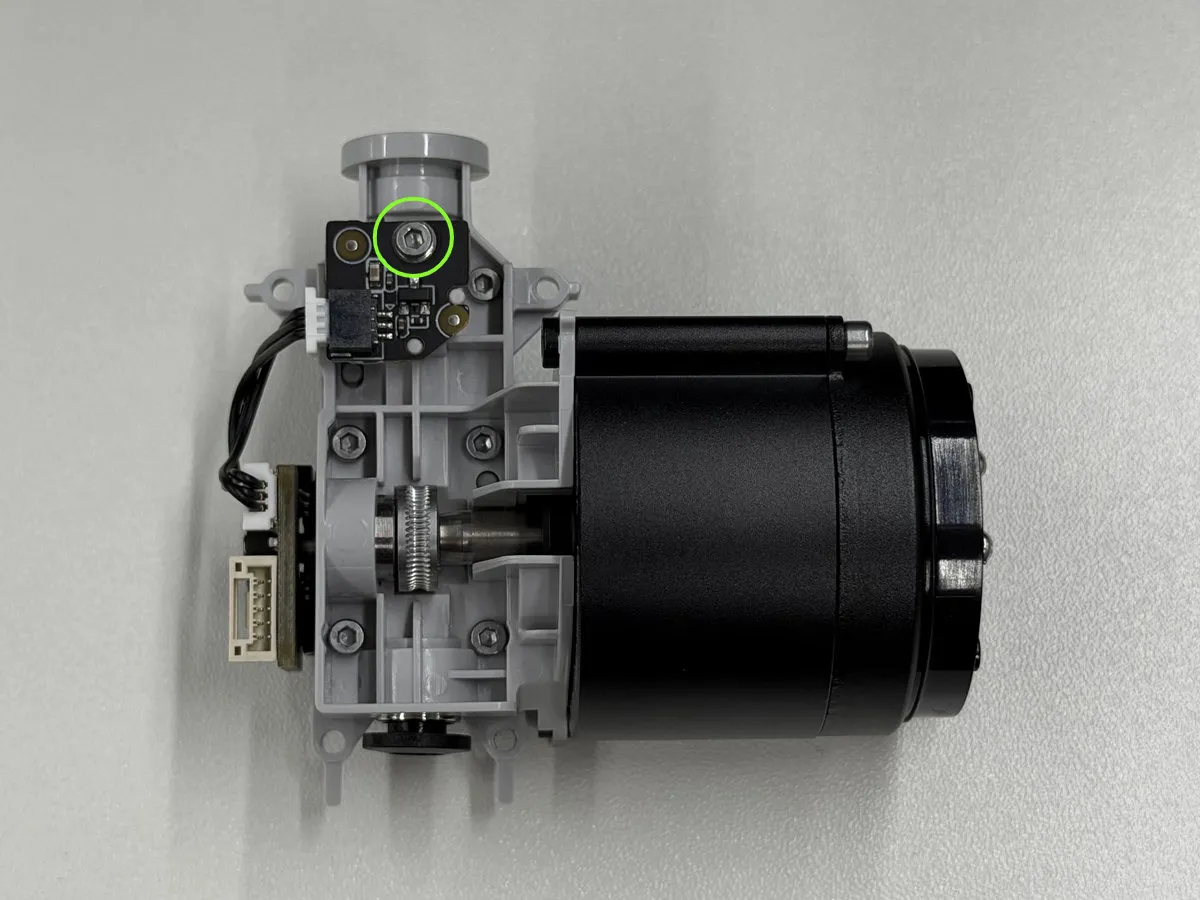

Fjern først den skrue, der er markeret på figuren nedenfor, og flyt derefter den lille printplade til side.

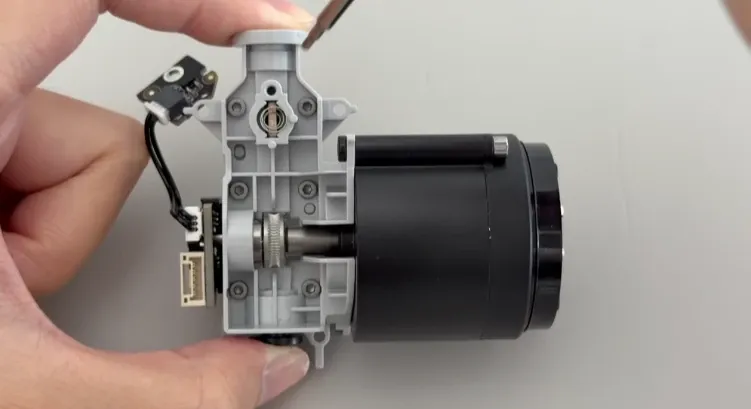

Brug en unbrakonøgle til magnetisk at samle magneten og fjederen op og fjerne dem.

Bemærk: Delene er små. Arbejd langsomt og forsigtigt, så de ikke går tabt.

Montér magneten

1. Montér magneten

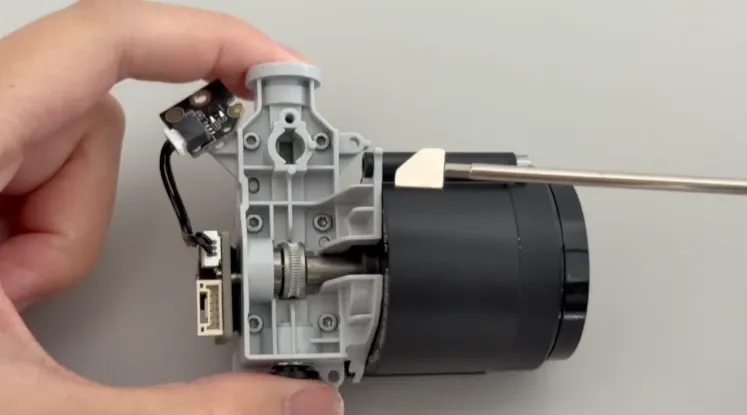

Sæt magneten på unbrakonøglen, og placér den langsomt i monteringshullet.

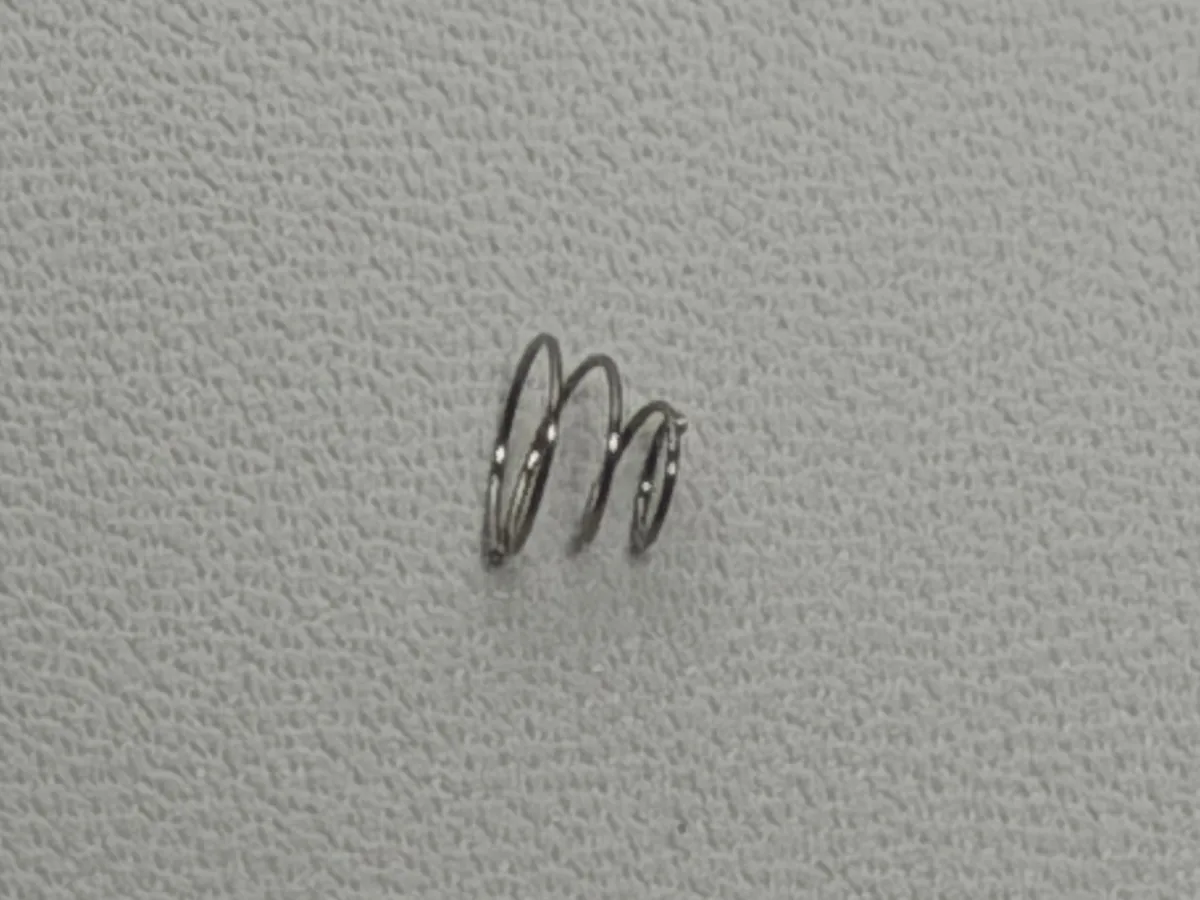

Sæt fjederens smalle ende på magneten.

Sæt den lille printplade tilbage, og spænd derefter den skrue, der er markeret på figuren nedenfor.

2. Montér feederenheden igen

Montér feederenheden i hovedrammeenheden igen, og spænd derefter de 4 sorte fastgørelsesskruer.

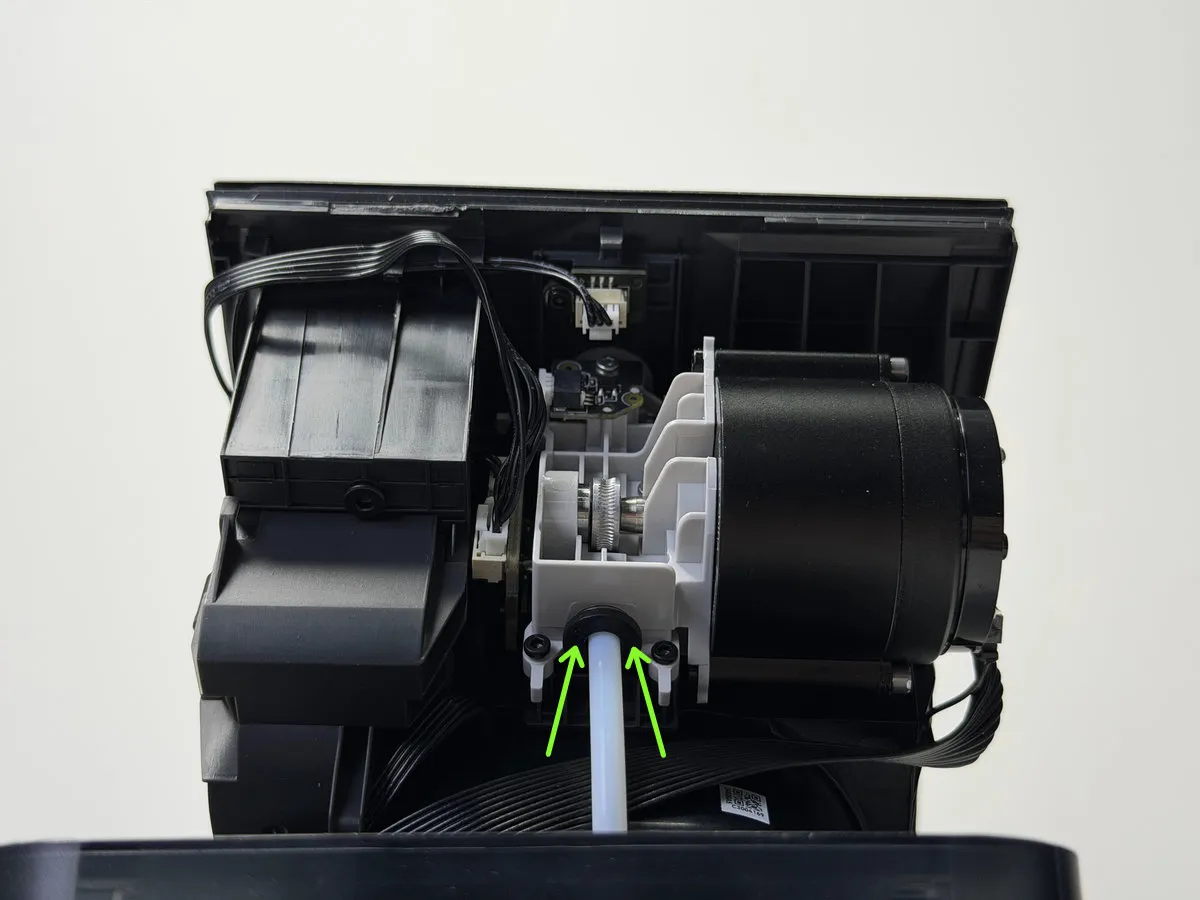

Sæt PTFE-slangen ind i lynkoblingen.

Tilslut feederenhedens kabel og feedermotorens kabel igen.

3. Montér hovedrammeenheden igen

Brug fingeren til at hage fat i det udstikkende kabel, og montér derefter hovedrammeenheden i bunddækselenheden.

Sørg for, at hovedrammeenheden er trykket helt ned i bunddækselenheden uden at løfte sig for eller bag, og montér derefter de to bundskruer (BT3*8).

4. Montér den aktive og den drevne støtteaksel

Tryk den aktive støtteaksel ind i slottet foran på AMS HT, indtil du hører et "klik". Sørg for, at den sorte tandhjulsende på den aktive støtteaksel flugter med den gule tandhjulsende inde i hovedrammeenheden.

Tryk den drevne støtteaksel ind i hovedrammeenheden, indtil du hører et "klik".

Bemærk: Efter monteringen drejes den aktive og den drevne støtteaksel manuelt for at sikre, at de drejer jævnt.

Kontrollér funktionen

Tilslut AMS HT til printeren og tænd for strømmen. Indfør filament i indføringsporten, og tryk derefter på "Load" på skærmen. Hvis filamentet indføres og trækkes tilbage korrekt, er monteringen korrekt.

Ellers kontrollér forbindelserne til kabel og PTFE-slange og prøv igen. Hvis der ikke findes fejl, men problemet fortsætter, kontakt da Bambu Labs serviceteam for yderligere hjælp.
