Vedligeholdelse · Bambu Lab AMS 2 Pro

Udskift AMS 2 Pro toplåg og bundkabinet

Egnede printermodeller

AMS 2 Pro (herefter kaldet AMS)

AMS 2 Pro toplåg og bundkabinet

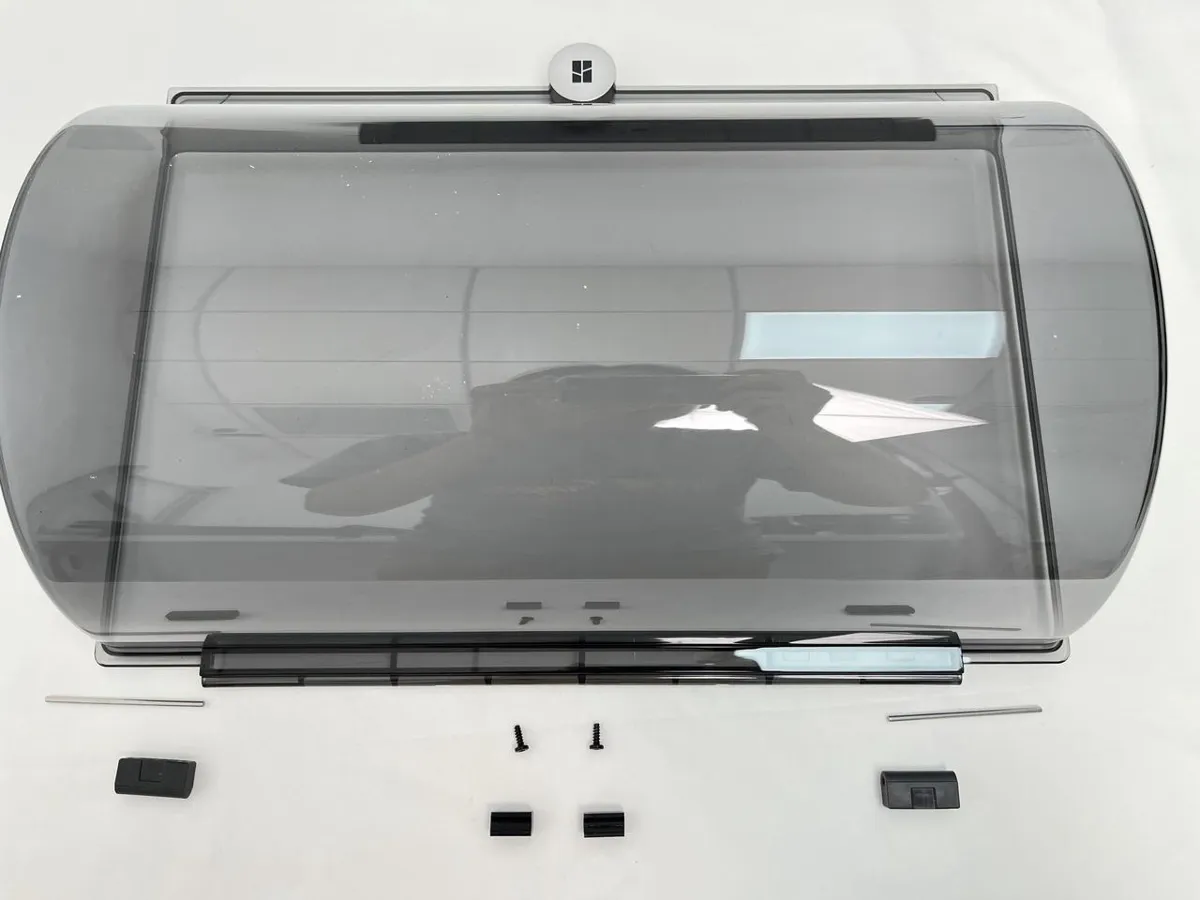

AMS 2 Pro toplåg-enhed

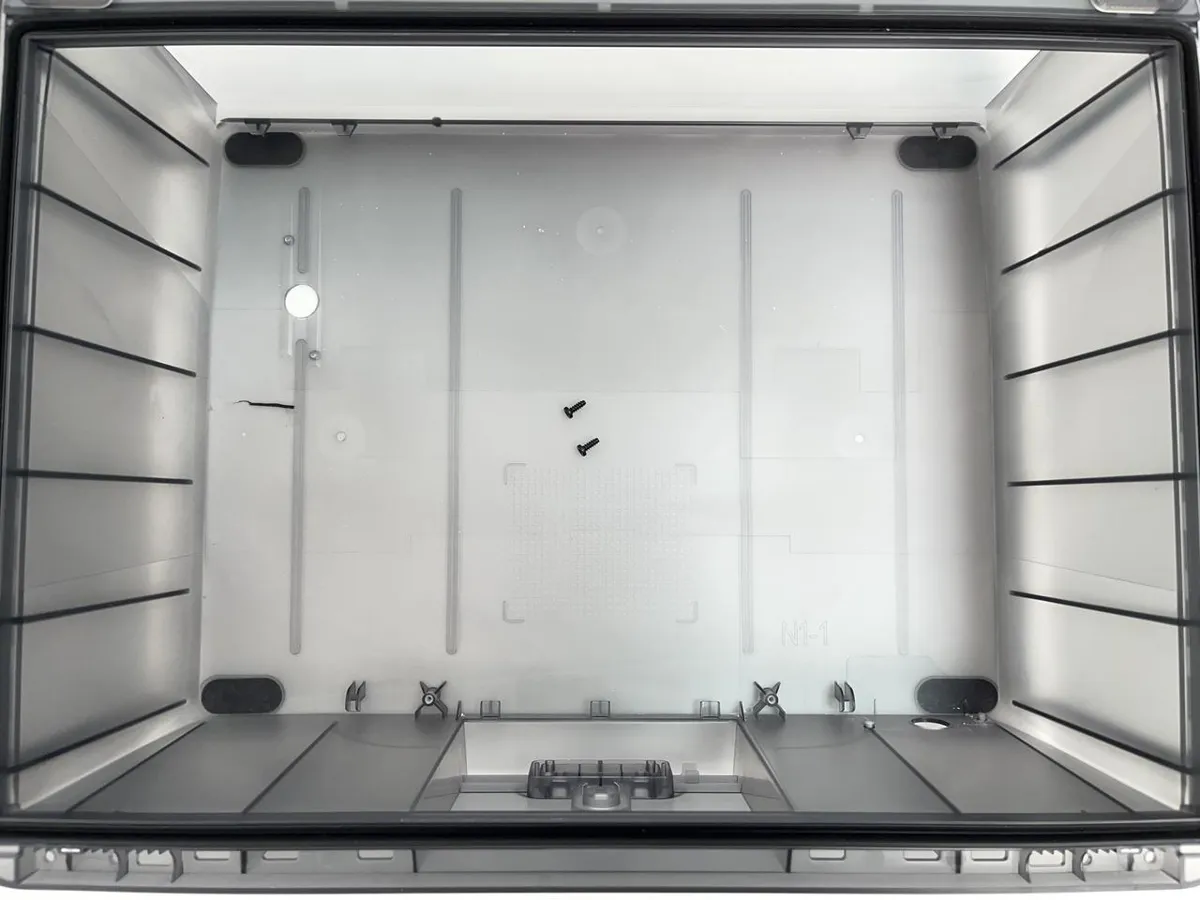

AMS 2 Pro bundkabinet

Bemærk: På grund af forskelle i produktionsprocesserne for forskellige batches er der små forskelle i strukturen, hvilket ikke har nogen betydning for funktionen.
Sammenligning af strukturforskelle mellem batches

Hvornår skal den bruges?

  1. Toplåget er revnet under transport, så toplåget skal udskiftes;

  2. Bundkabinettet er revnet under transport, så bundkabinettet skal udskiftes.

Nødvendigt værktøj og materialer

  • Nyt AMS-toplåg eller bundkabinet

  • H2.0 unbrakonøgle

  • H1.5 unbrakonøgle

  • 20 minutter

Skrueliste

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og printhovedets ledninger. Udfører du opgaver med printeren tændt, kan det give kortslutning og føre til elektronikskader og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at adskille dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektronikkomponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller er i tvivl om at følge denne guide, anbefaler vi, at du indsender en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Sørg for, at AMS er afbrudt fra printeren, før du begynder.

Fjern AMS-toplåg og bundkabinet

Trin 1 - Fjern PTFE-slangen på bagsiden af AMS

Tryk på PTFE-slangens udløserknap fra bagsiden af AMS for at låse fittingen op, og træk derefter PTFE-slangen ud fra bagsiden af AMS.

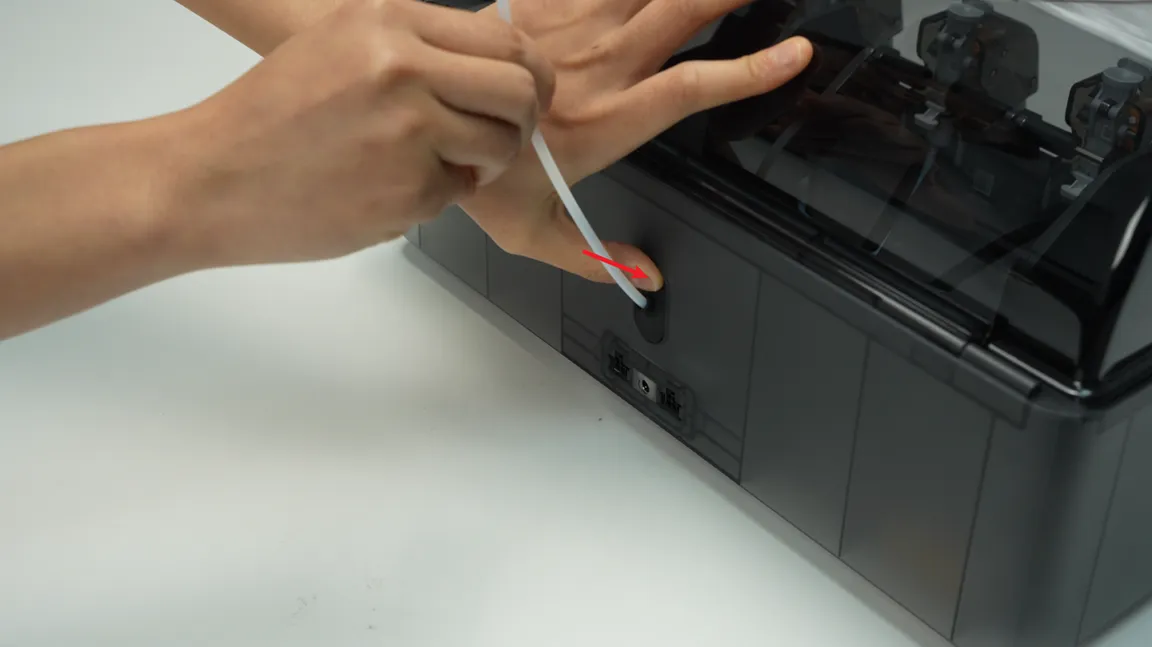

PTFE-slangen trækkes ud fra bagsiden af AMS

Trin 2 - Træk PTFE-slangens udløserknap ud

Klem clipsen inde fra bundkabinettet for automatisk at få PTFE-slangens udløserknap til at springe op, og træk derefter PTFE-slangens udløserknap ud fra bagsiden af AMS.

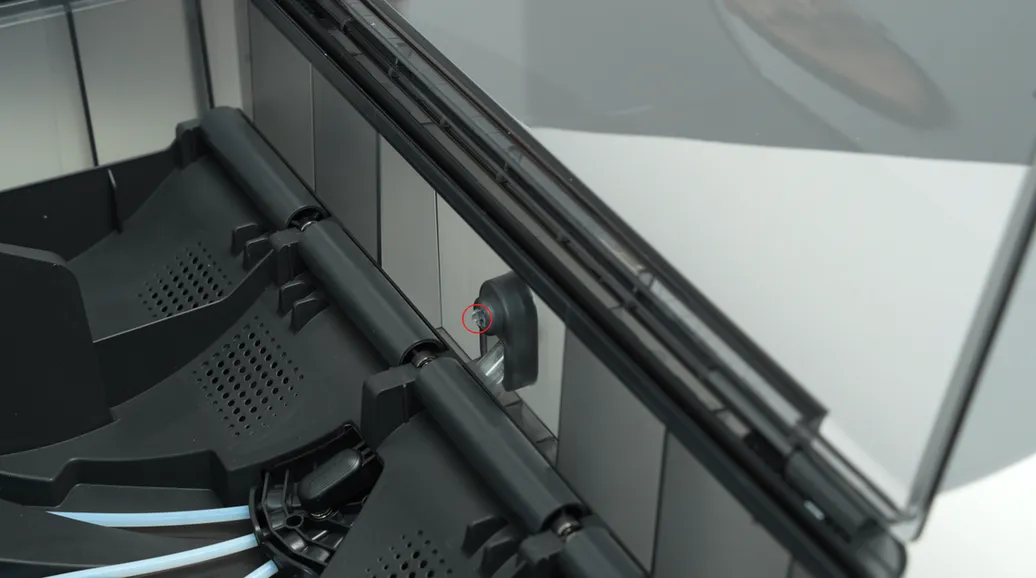

Clipsen klemmes for at frigøre udløserknappen

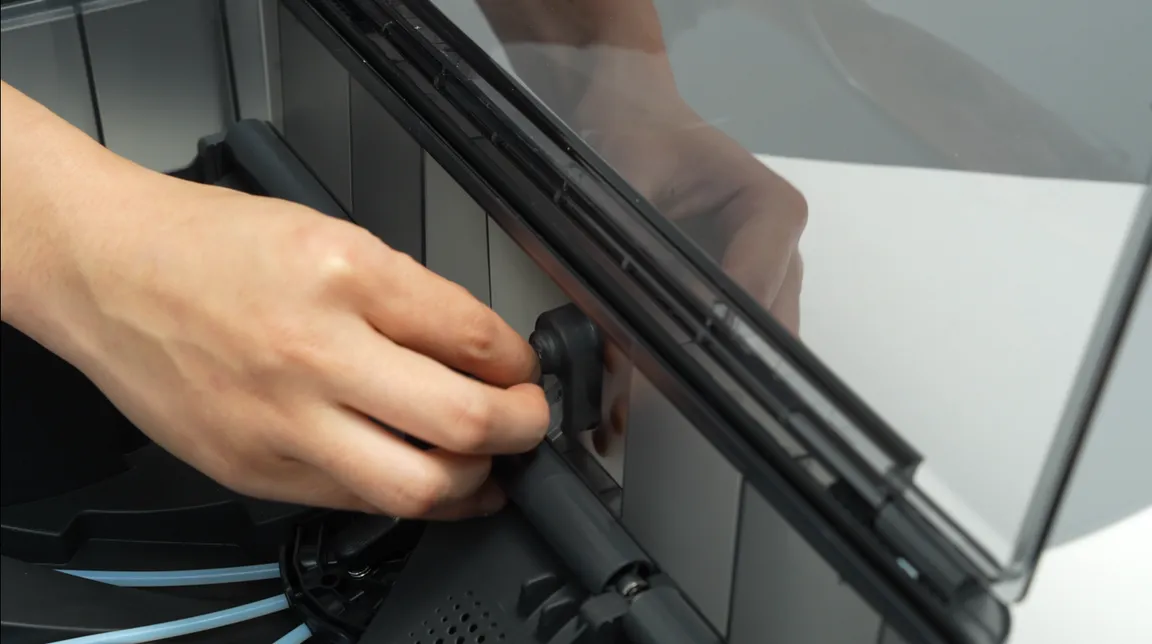

PTFE-slangens udløserknap trækkes ud

Når du klemmer clipsen, skal du bruge den anden hånd til at holde PTFE-slangen fra bagsiden af AMS for at frigøre kontakten og forhindre, at fjederen springer ud og bliver væk.

Trin 3 - Fjern AMS-hovedrammen

Fjern de to midterste pladsers støttemuffe-enheder for at blotlægge de to skruehuller. Når du fjerner lejemuffen, skal du passe på lejerne i begge ender, så de ikke bliver væk.

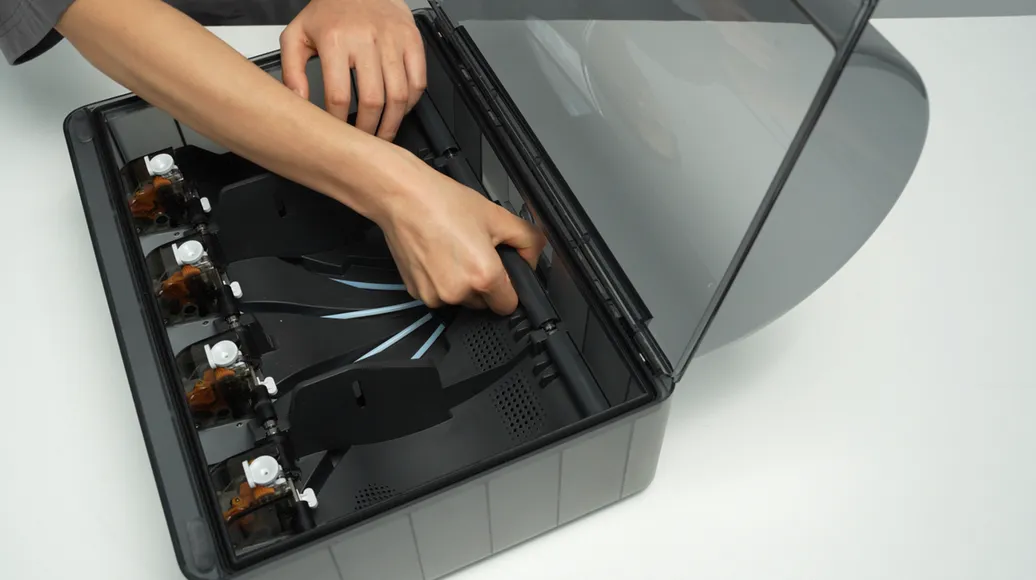

Støttemuffe-enheden fjernes fra en midterste plads

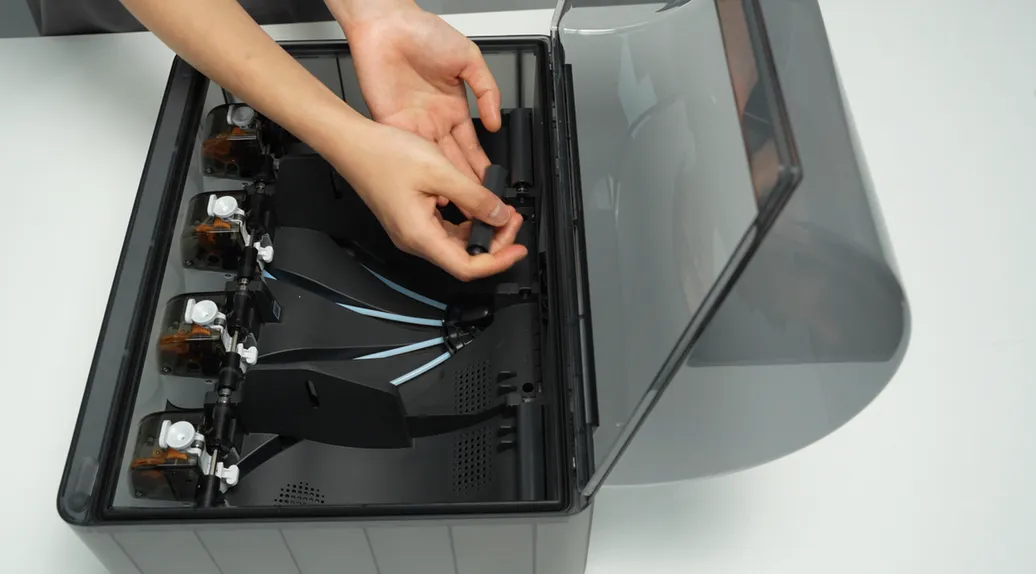

Skruehullerne blotlagt efter fjernelse af støttemuffe-enheden

Fjern de to skruer A, der fastgør AMS-hovedrammen.

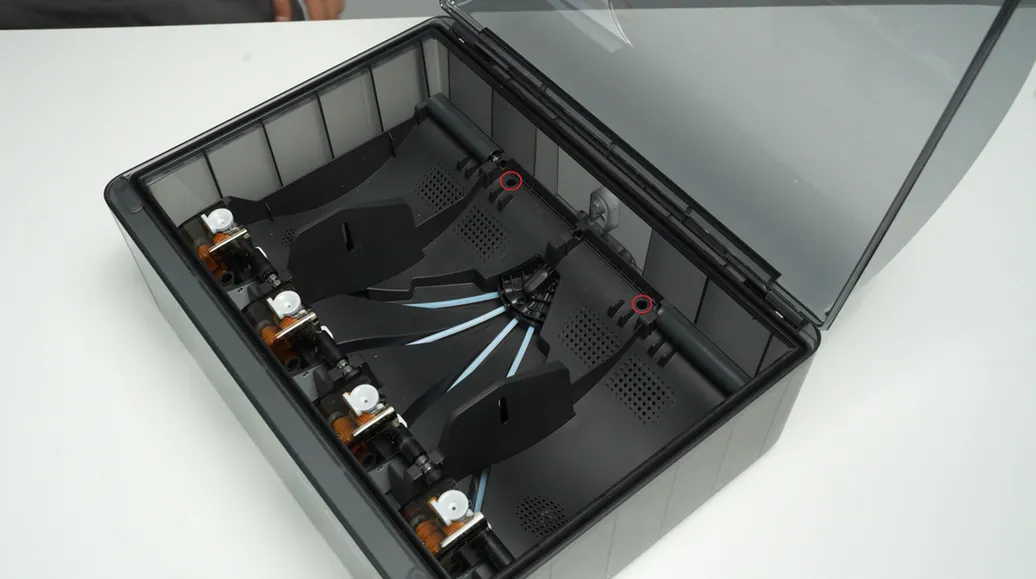

Placering af de to skruer A, billede 1

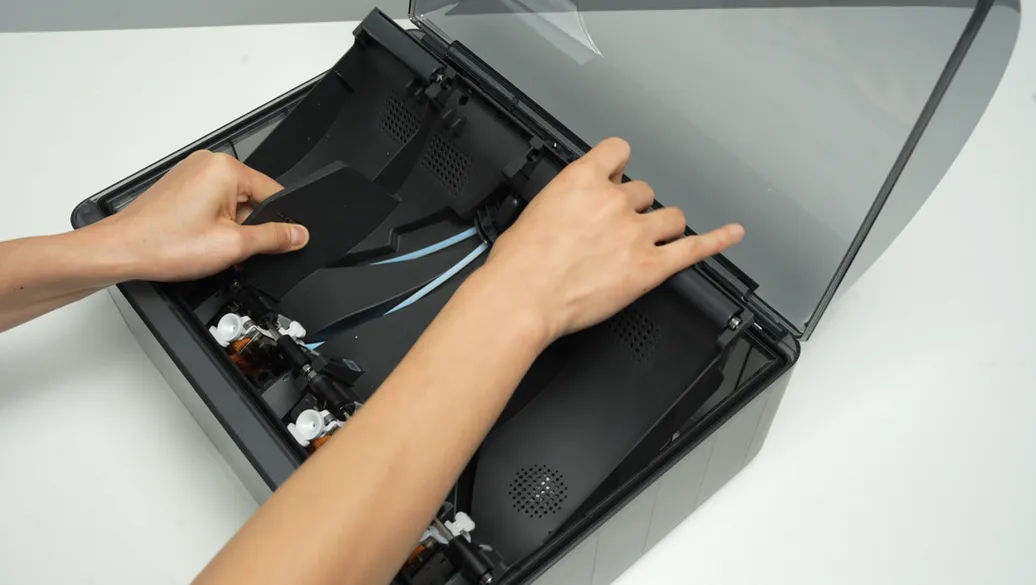

Placering af de to skruer A, billede 2

Løft den bageste del af hovedrammen helt op og placer den lodret på AMS' bundkabinet. Bemærk, at der er kabler tilsluttet, så gå ikke voldsomt til værks. Ved løft anbefales det først at løfte den forreste del af hovedrammen og derefter skubbe den fremad for at gøre plads til rammens bageste del.

Når du placerer AMS-hovedrammen lodret, skal du undgå ventilationens elektronikkomponenter, så de ikke bliver klemt.

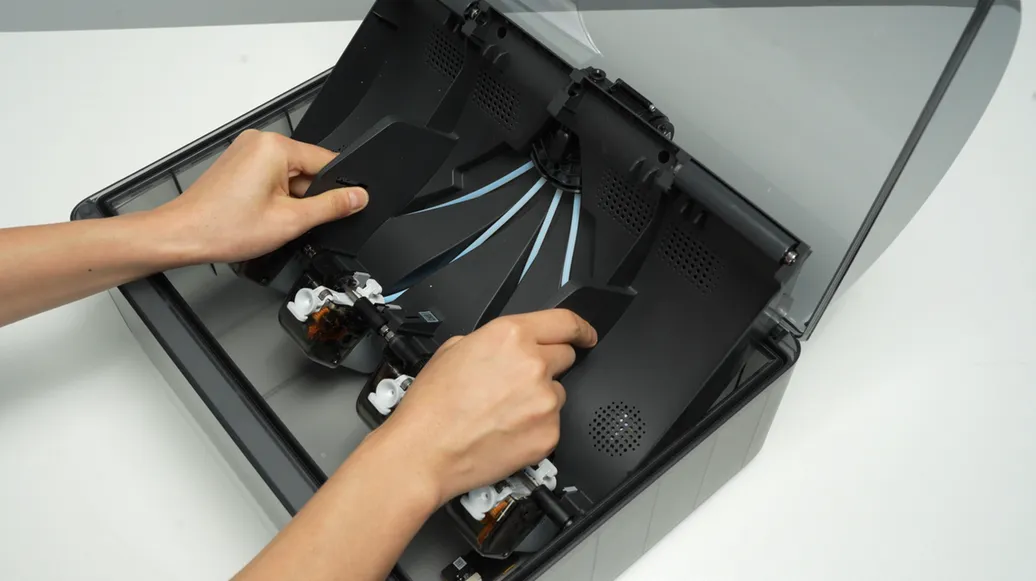

Hovedrammen løftes op, billede 1

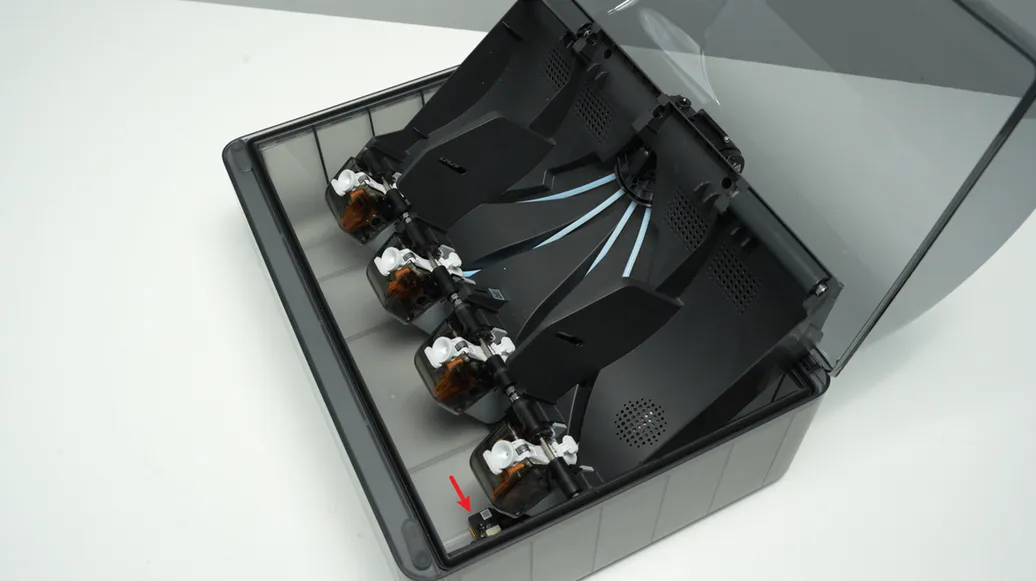

Hovedrammen placeres lodret på bundkabinettet

Lås stikkets clips op, træk signalkablet og strømkablet ud af AMS-strømkortet, og løft hele AMS-hovedramme-enheden ud.

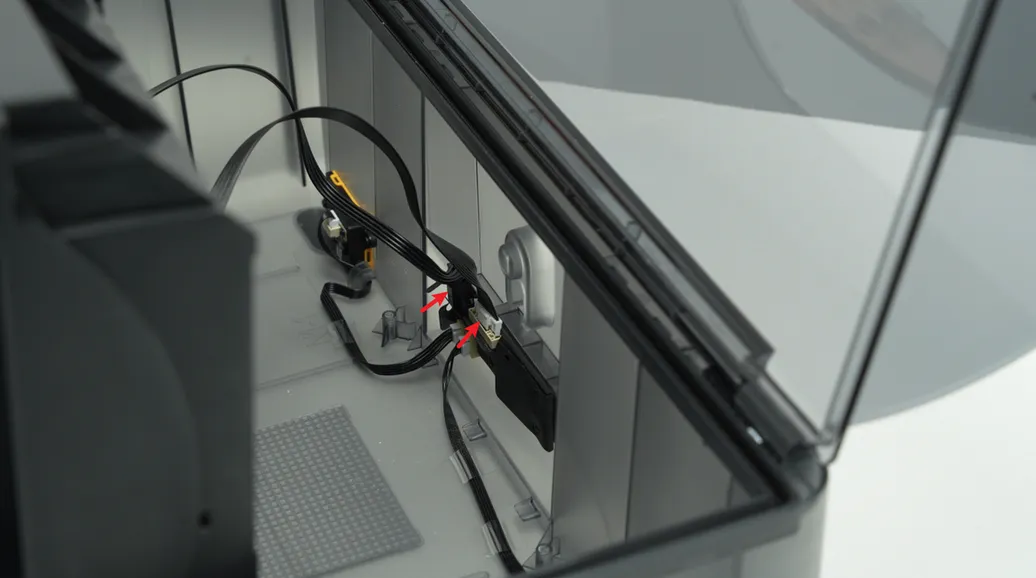

Signal- og strømkabler frakobles AMS-strømkortet

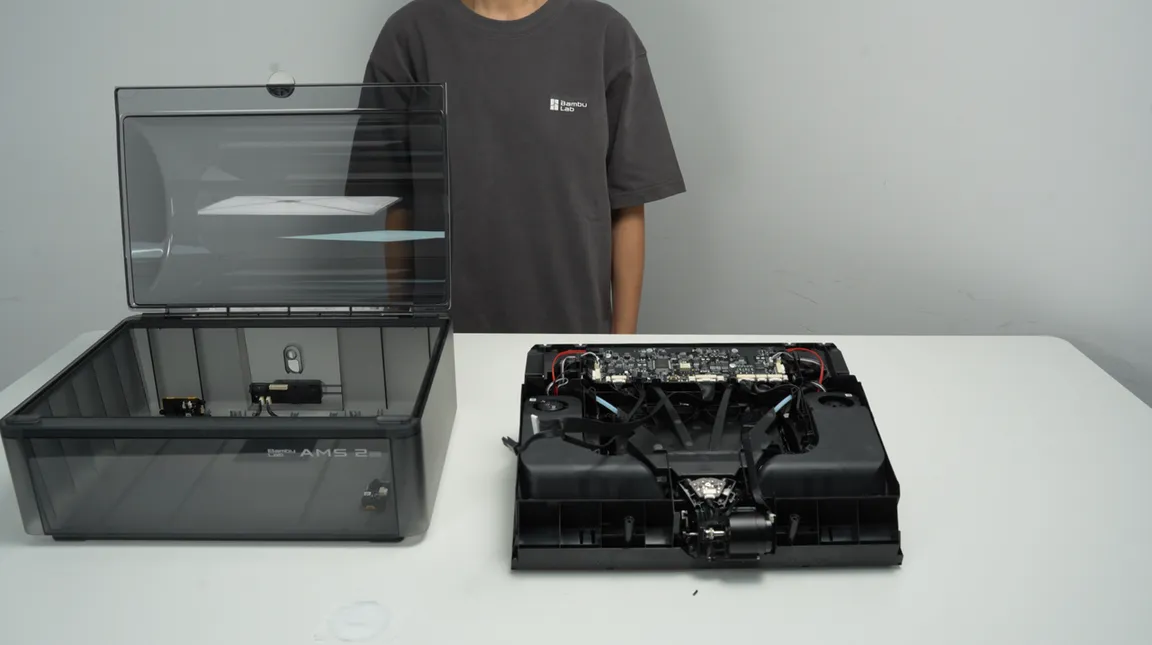

Hele AMS-hovedramme-enheden løftes ud

Trin 4 - Fjern strømkort, luftindtag, udluftning og kabler

Fjern de 3 skruer B på AMS-strømkortet, de 2 skruer C på luftindtaget og de 2 skruer D på udluftningen, og tag strømkortet samt de 2 luftindtags- og udluftningsenheder ud samlet.

Placering af skruer på strømkort, luftindtag og udluftning

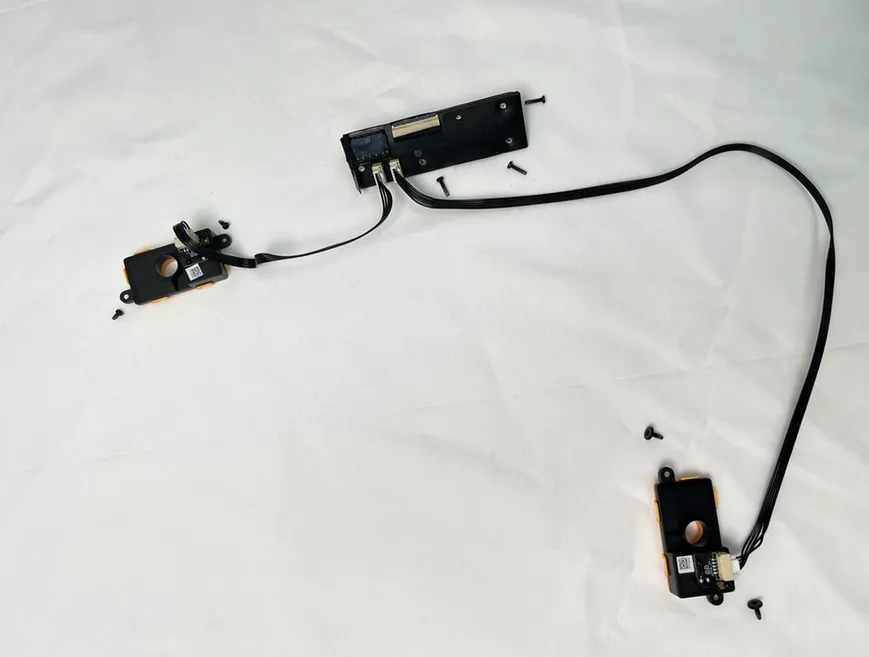

Strømkort, luftindtag og udluftning tages ud samlet

Trin 5 - Fjern toplåget

  1. Fjern 4 skruer fra bunden af AMS, 2 i hver side;

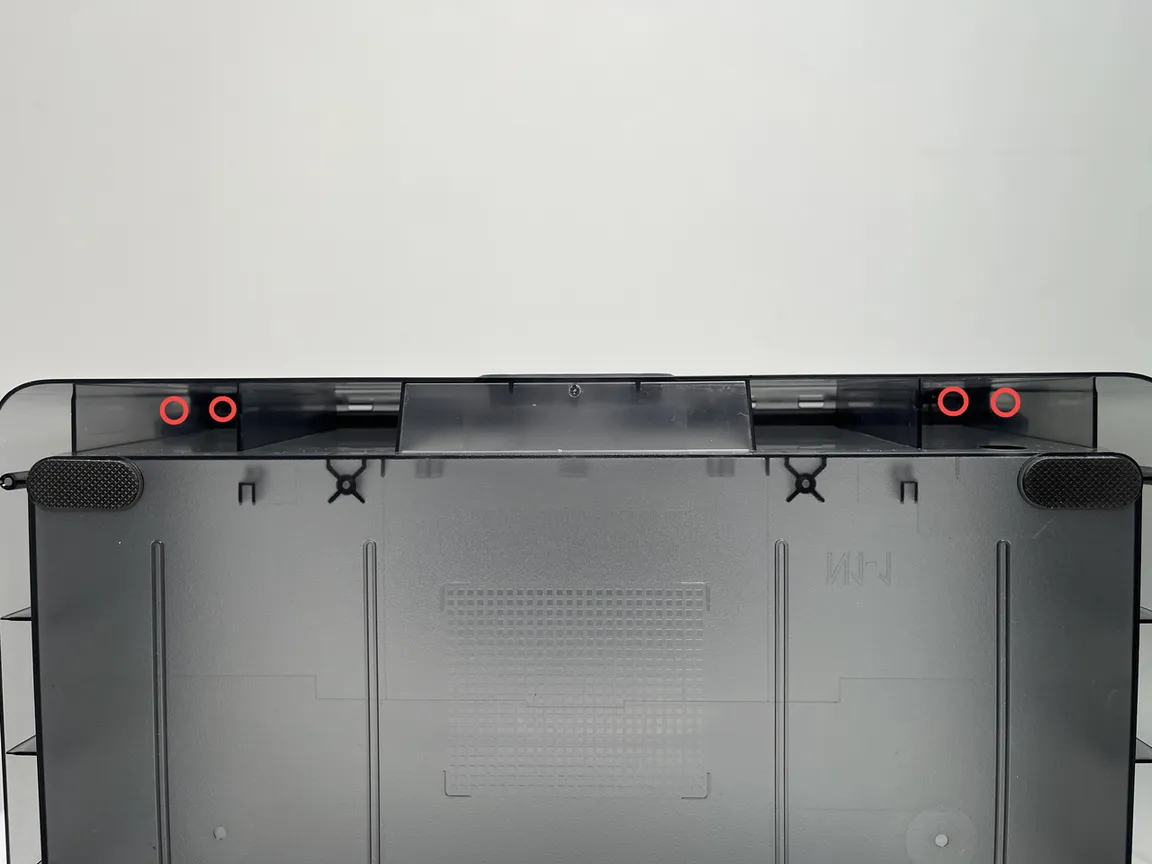

Placering af de 4 skruer i bunden af AMS

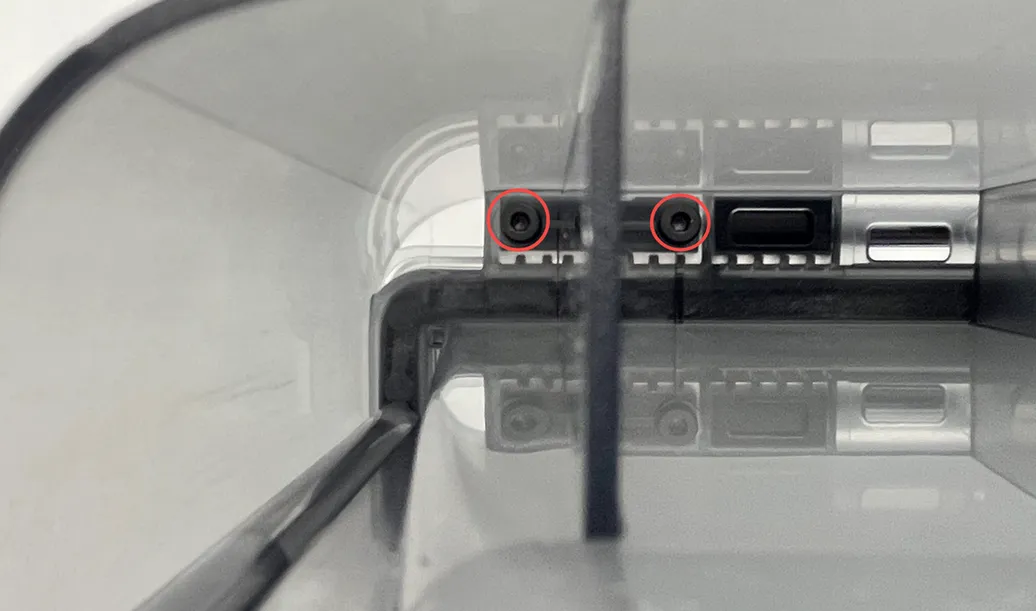

2 skruer i venstre side

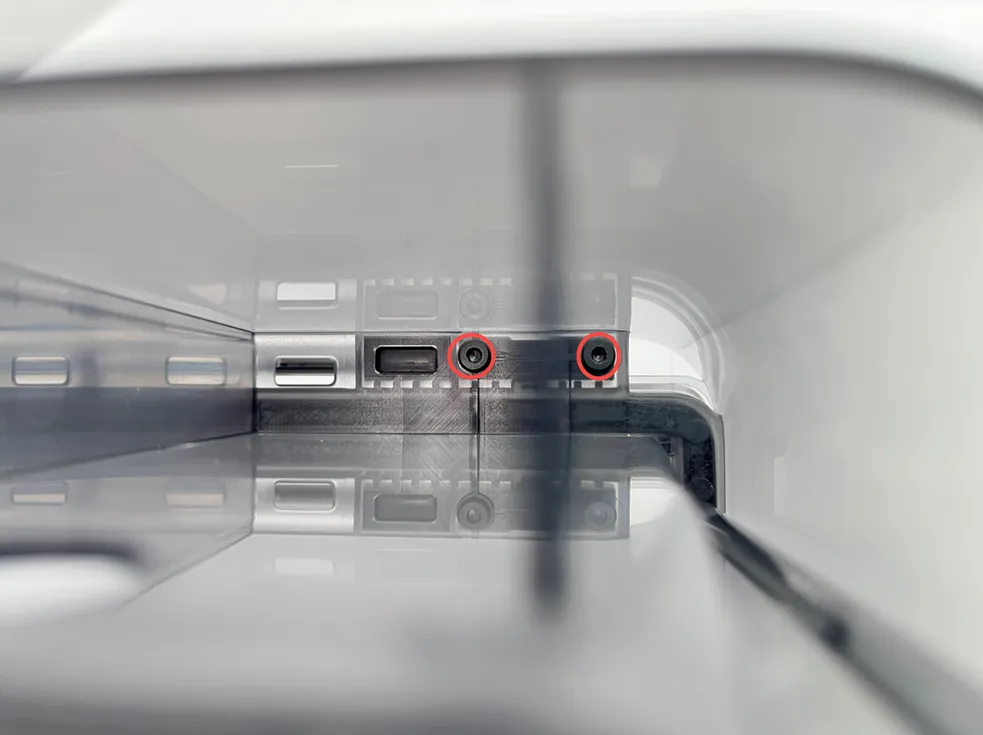

2 skruer i højre side

  1. Løft toplåget opad for at fjerne det;

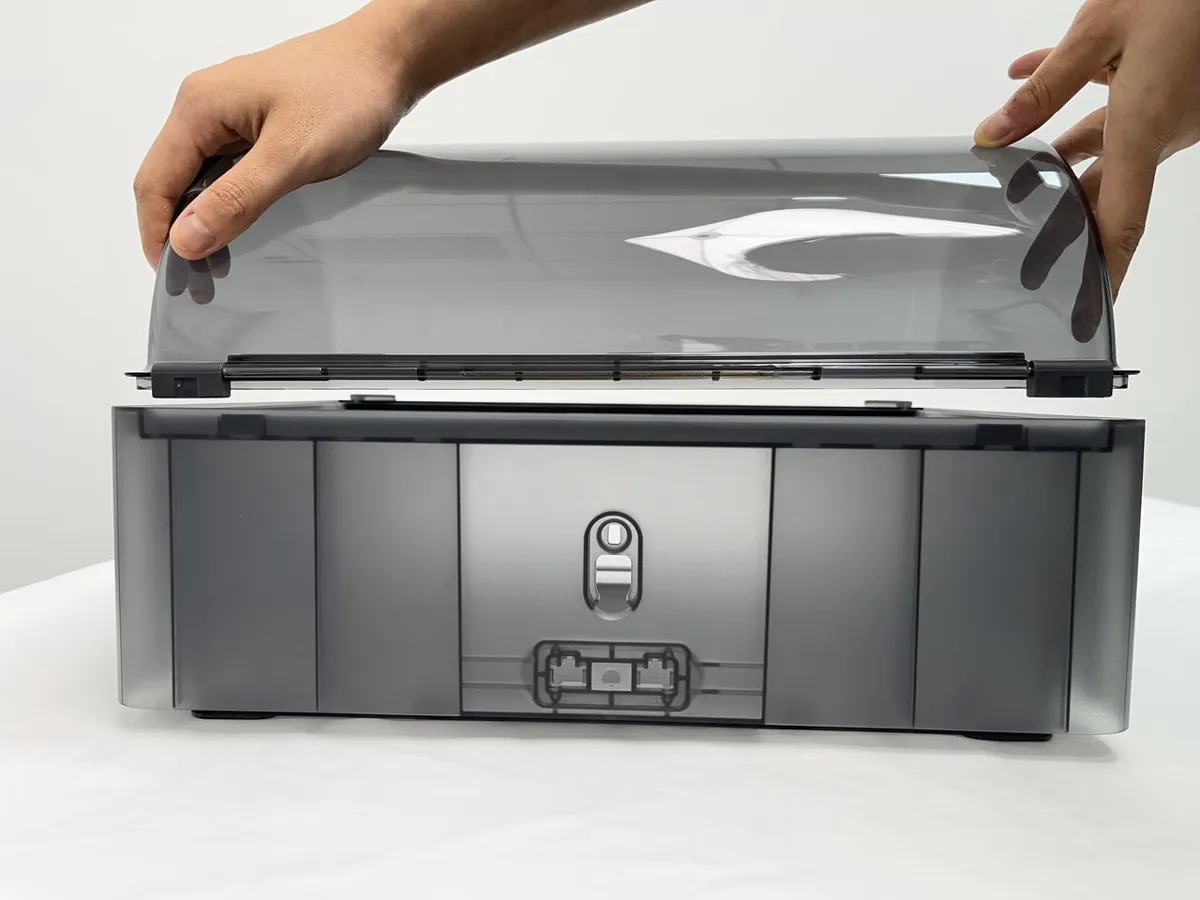

Toplåget løftes opad og fjernes

  1. Tag de to markerede silikonepuder ud som vist på billedet.

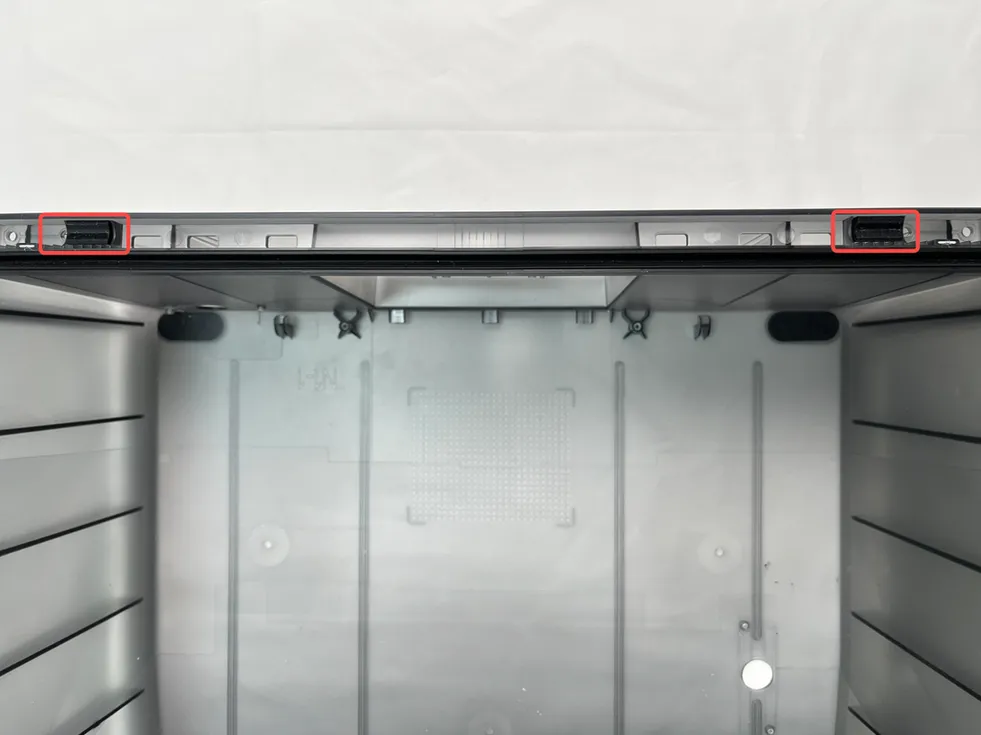

De to markerede silikonepuder tages ud

Montér AMS-toplåg og bundkabinet

Trin 1 - Montér det nye toplåg

  1. Montér de to silikonepuder i de tilhørende huller på bundkabinettet med den konkave side opad;

Silikonepuderne monteres med den konkave side opad

  1. Sæt plasthængslet lodret nedad og sæt det tilbage på AMS-toplåget;

Plasthængslet sættes tilbage på toplåget

Hvis plasthængslet er adskilt fra toplåget, kan du montere plasthængslet som vist i følgende diagram.

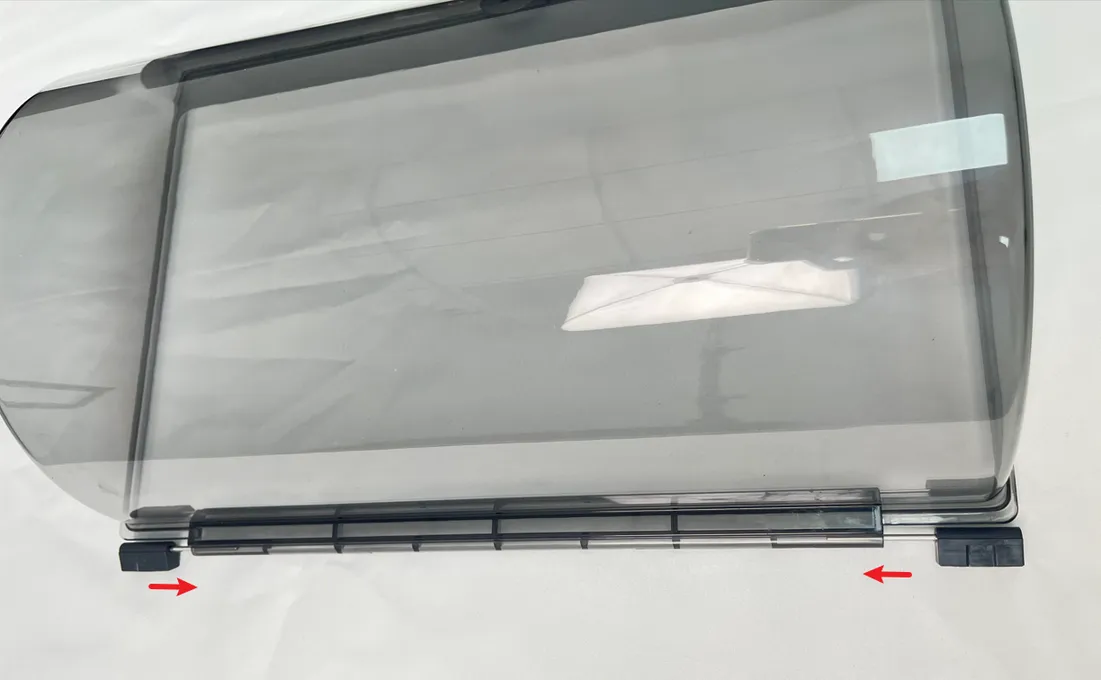

Diagram over montering af plasthængslet

  1. Montér 4 skruer fra bunden af AMS, 2 i hver side;

De 4 skruer monteres fra bunden af AMS

Trin 2 - Montér strømkort, luftindtag, udluftning og kabler

Montér de 3 skruer B på AMS-strømkortet, de 2 skruer C på luftindtaget og de 2 skruer D på udluftningen, og montér strømkortet samt luftindtags- og udluftningsenhederne samlet i bundkabinettet.

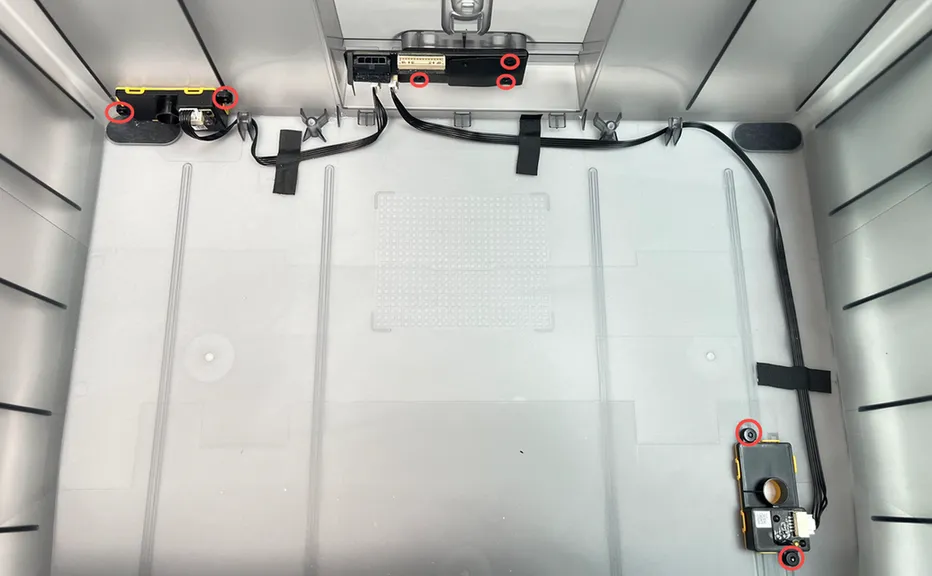

Strømkort, luftindtag og udluftning monteres i bundkabinettet

Trin 3 - Montér hovedramme-enheden og støttemuffe-enheden

Montér AMS-hovedramme-enheden i AMS' bundkabinet, og tilslut signalkablet og strømkablet til AMS-strømkortet.

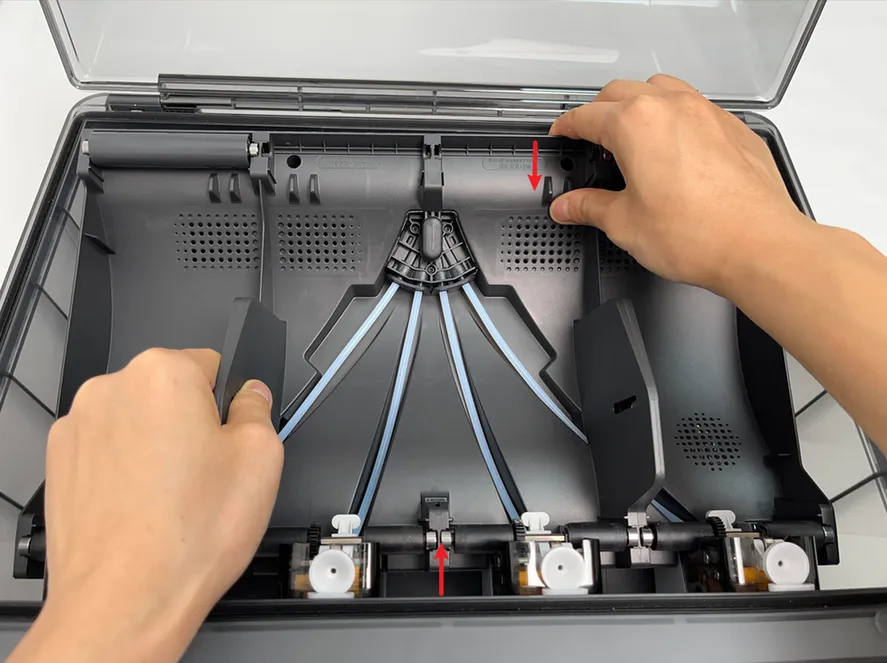

Hovedramme-enheden monteres i bundkabinettet

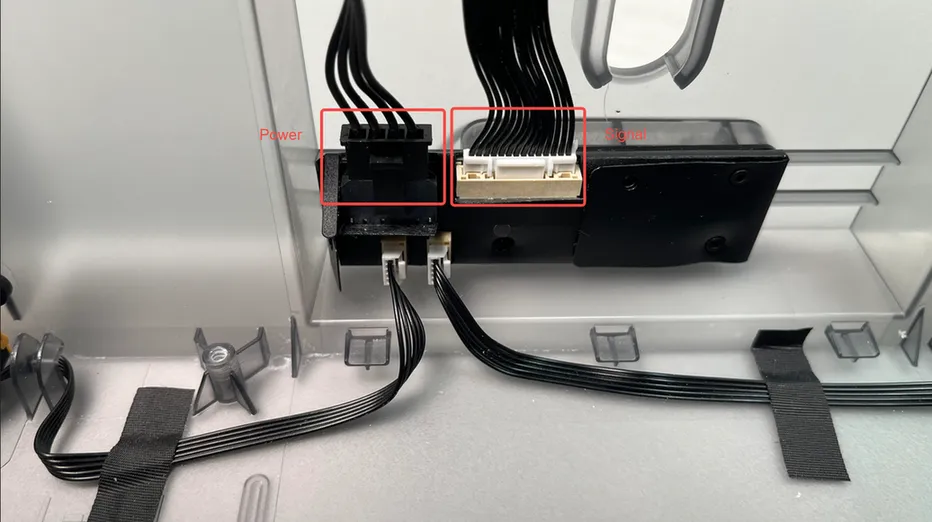

Signal- og strømkabler tilsluttes AMS-strømkortet

Ret bundkabinettets tapper ind efter mellemrammens åbninger, og sæt dem derefter i og montér.

Bundkabinettets tapper rettes ind efter mellemrammen

Når AMS-hovedrammen er monteret på plads, spændes de to skruer for at fastgøre den.

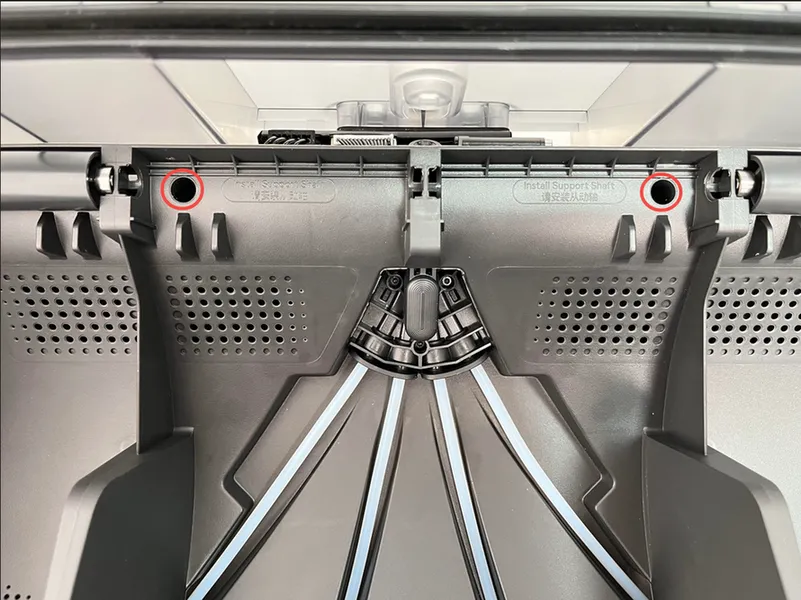

De to skruer spændes for at fastgøre hovedrammen

Montér de to midterste støttemuffe-enheder og sørg for, at lejerne i begge ender af alle støtteaksler er trykket på plads.

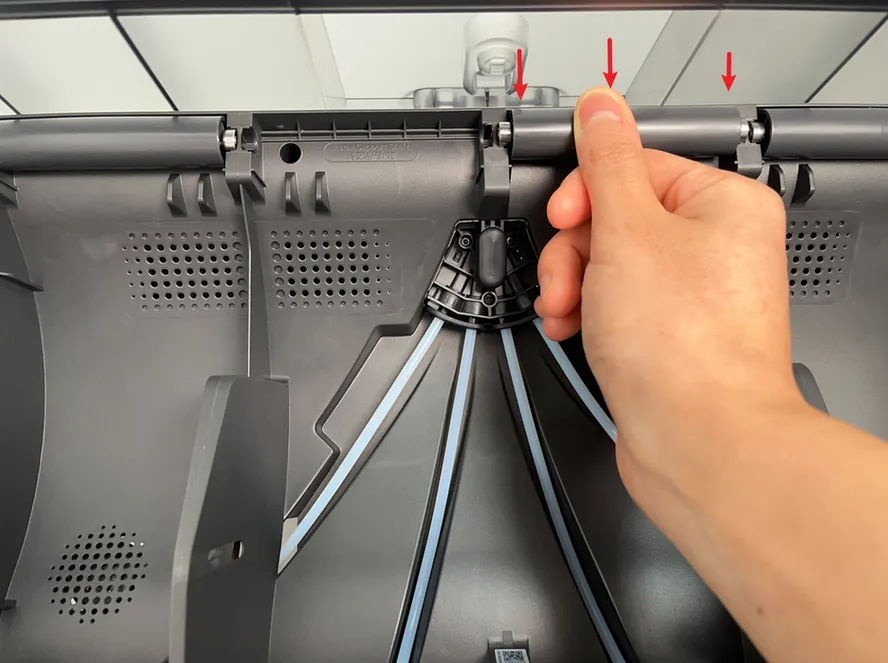

De midterste støttemuffe-enheder monteres

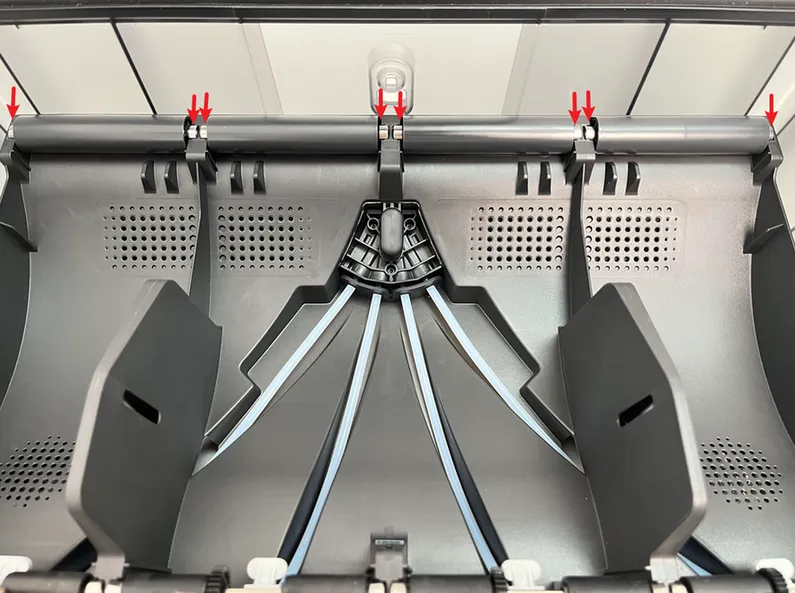

Lejerne trykkes på plads i støtteakslerne

Trin 4 - Montér PTFE-slangens udløserknap

Tryk PTFE-slangens udløserknap tilbage i huset i følgende retning, sæt clipsen jævnt i den tilhørende åbning, og hold det sorte silikonehus fladt indlejret.

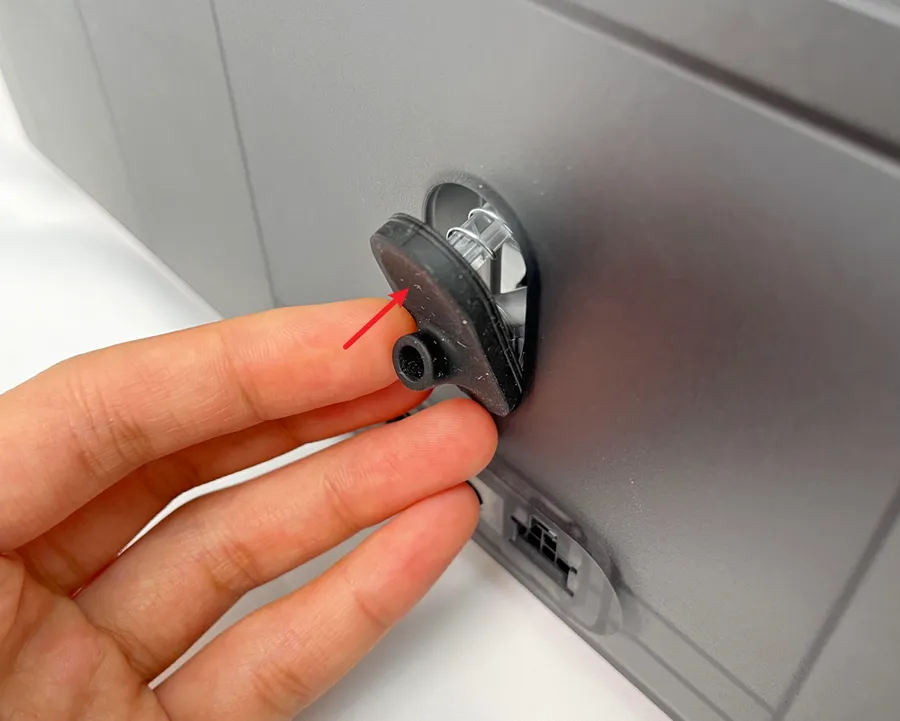

Udløserknappen trykkes tilbage i huset, billede 1

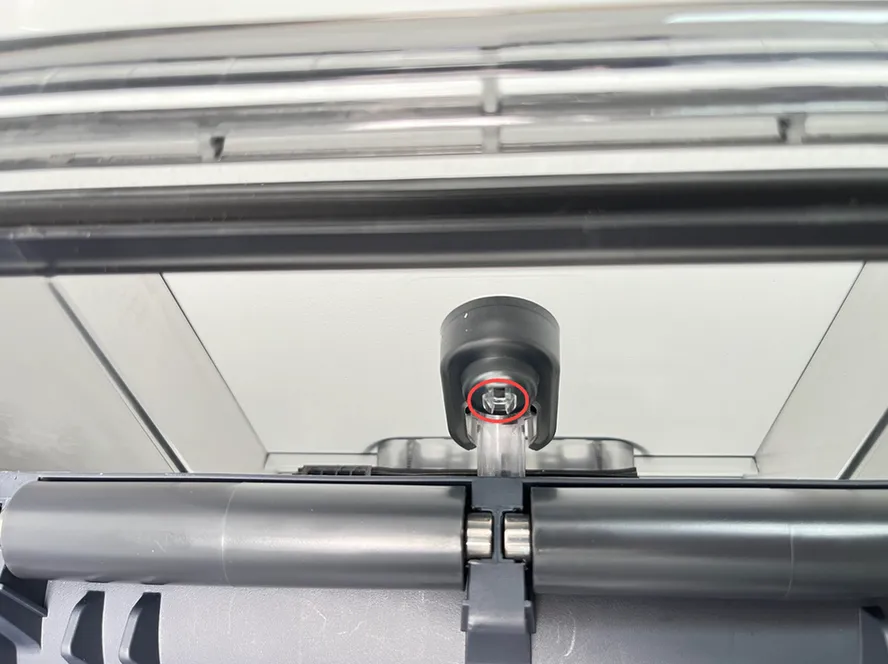

Clipsen sættes i den tilhørende åbning

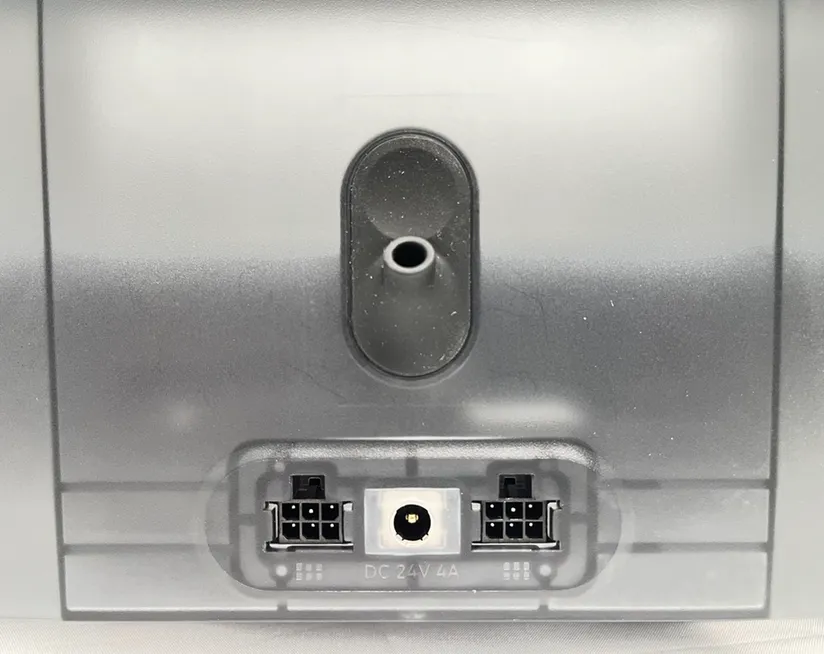

Det sorte silikonehus holdes fladt indlejret

Trin 5 - Tilslut PTFE-slangen

Kontrollér, at PTFE-slangens silikoneholder er rettet ind efter filament-hub-enhedens filamenthul, og skub PTFE-slangen ind fra bagsiden af AMS. Træk i PTFE-slangen efter monteringen for at bekræfte, at den sidder fast.

PTFE-slangen skubbes ind fra bagsiden af AMS

Der trækkes i PTFE-slangen for at bekræfte, at den sidder fast

Kalibrering

Tilslut strømkablet, forbind AMS til printeren, tænd for strømmen, og begynd at bruge AMS til at indlæse filament via betjeningen på skærmen. Hvis indlæsningen kan gennemføres, og der ikke vises fejlmeddelelser under hele indlæsningsforløbet, er udskiftningen lykkedes.

Ellers skal du tjekke alle forbindelser og prøve igen. Hvis problemet fortsætter, skal du kontakte Bambu Labs serviceteam for yderligere hjælp.

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
