Rengøring af AMS 2 Pro-fremføringsenhed

Hvornår skal der rengøres

• Når AMS 2 Pro-fremføringsenheden (herefter kaldet AMS) oplever fejl ved ind- og udføring af filament.
• Når der er tydelige filamentrester inde i AMS 2 Pro under ind- og udføring af filament.

Fejlsymptomer på fremføringstragtenheden

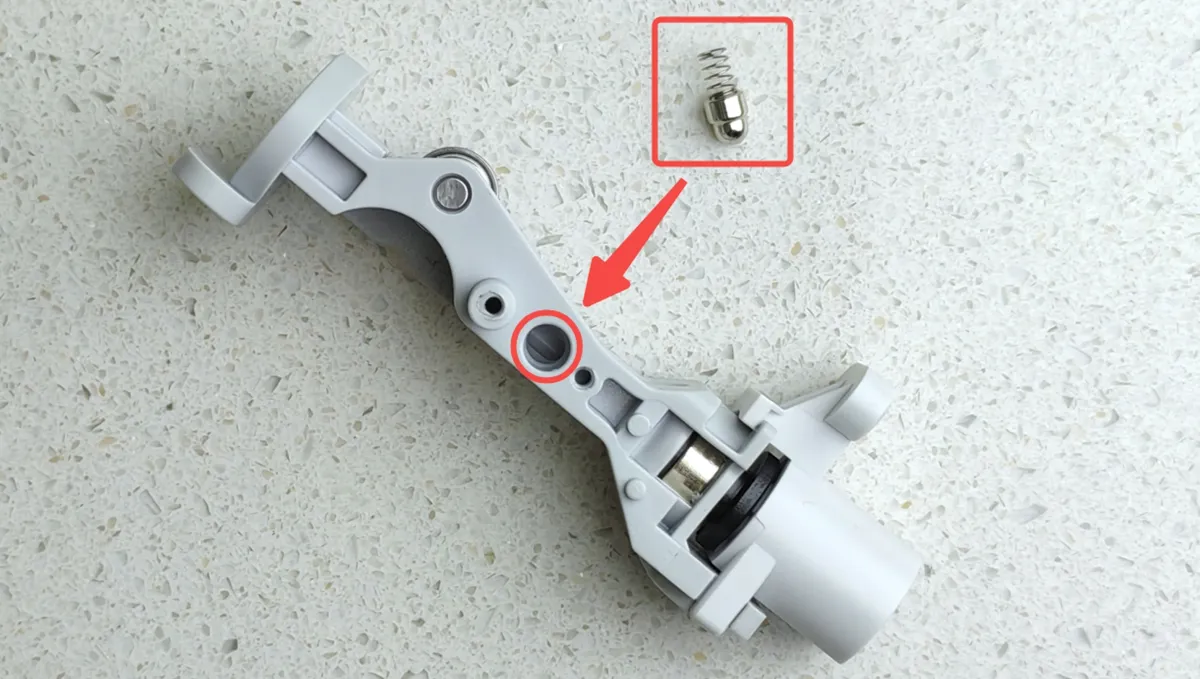

Hver fremføringsenhed i AMS 2 Pro er udstyret med en sensor, der sidder i fremføringstragtenheden. Når en kort stump filament føres ind i filamentindgangen, skubber filamentet sensorens cylindriske magnet (som vist på figuren nedenfor), hvilket udløser sensorregistreringen, får fremføringsenhedens tandhjul til at dreje og automatisk trækker filamentet ind i AMS'en.

I daglig brug omfatter almindelige unormale tilstande:

1. Efter at 10 cm filament er ført ind, kan fremføringsenhedens sensor slet ikke registrere filamentet.
2. Fremføringsenhedens sensor registrerer stadig, at der er filament, selv når der ikke er ført filament ind.

• Du kan se på indikatorstatus for at afgøre, om problemet skyldes fremføringsenheden (Analyse af AMS 2 Pro LED-status).

Ovenstående problemer skyldes normalt filamentrester eller afbrækket filament i fremføringstragtenheden. Du kan prøve gentagne gange at føre en stump filament ind i filamentindgangen for at rense og derefter vurdere ud fra LED-status, om sensoren fungerer normalt igen. Hvis den stadig ikke virker, kan du følge vejledningen nedenfor for at fejlsøge og rengøre de strukturelle dele ved filamentindgangen.

Fejl på fremføringsenheden

1. Efter at filamentet er ført ind, kan fremføringstragtenhedens sensor godt registrere filamentet, men motoren reagerer slet ikke, og tandhjulet kan ikke dreje for at trække filamentet ind.

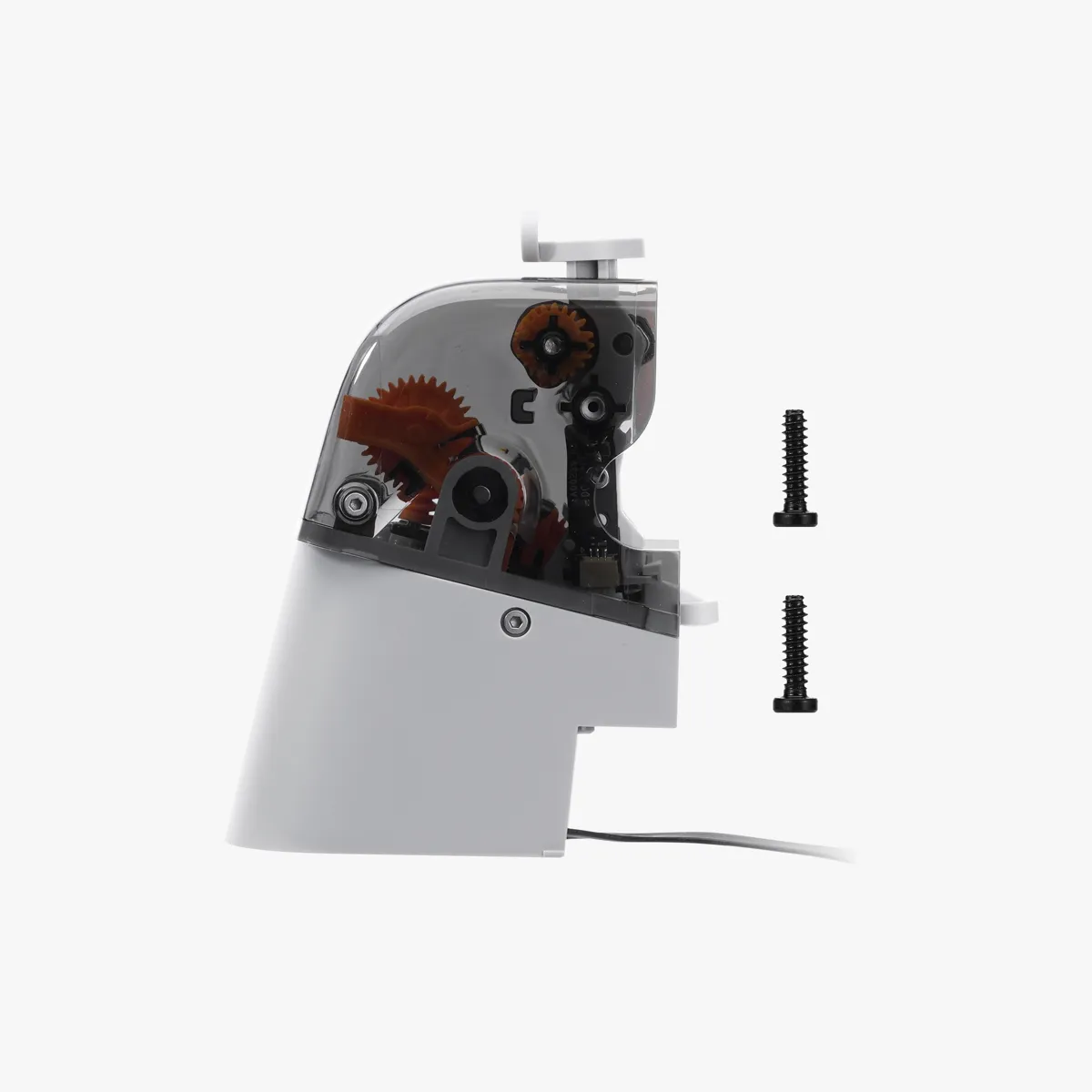

2. Efter at filamentet er ført ind, kan motoren godt drive tandhjulet rundt, men AMS'en kan ikke automatisk trække filamentet ind. Dette skyldes normalt rester i fremføringsenheden.

Nødvendigt værktøj og materialer

1. H2.0 og H1.5 unbrakonøgler
2. Pincet
3. Tang
4. En stump filament

Sikkerhedsadvarsler og maskinstatus før arbejdet

Sluk for printeren, og afbryd AMS'en fra printeren.

Fremgangsmåde for afmontering

1. Fjern fremføringsenheden

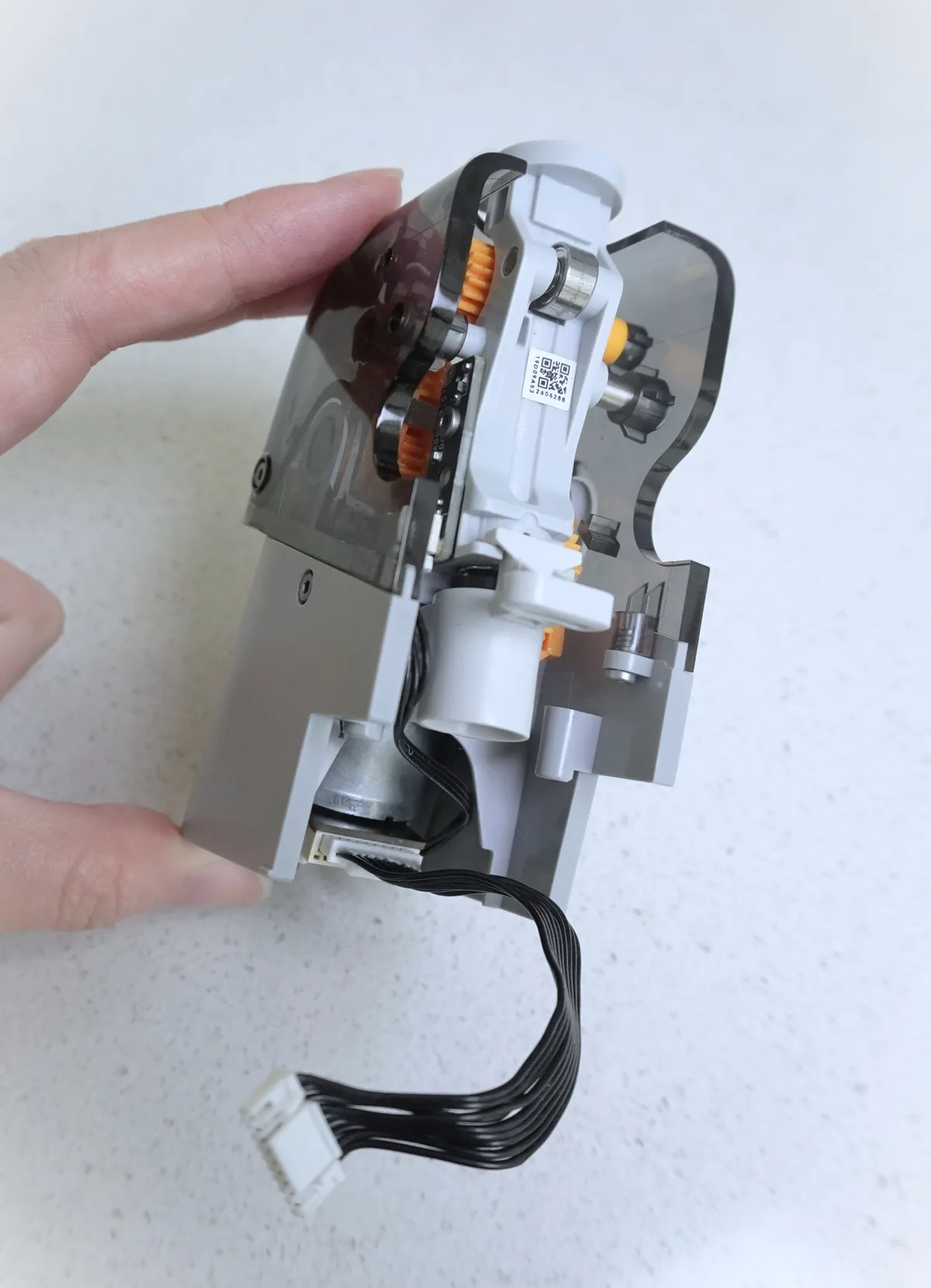

Følg trin 1 til 7 i Udskift AMS 2 Pro-fremføringsenhed for at fjerne den AMS 2 Pro-fremføringsenhed, der skal behandles, og fjern PTFE-slangen.

2. Adskil soklen og topdækslet

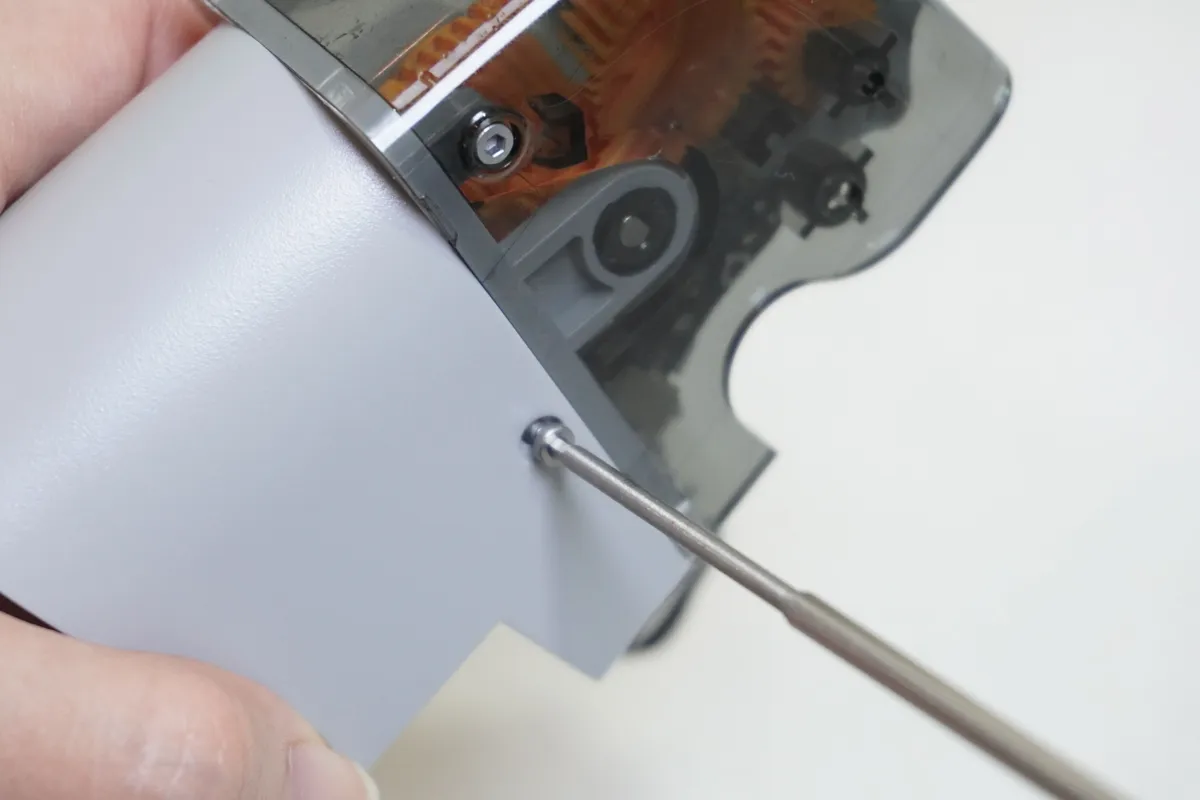

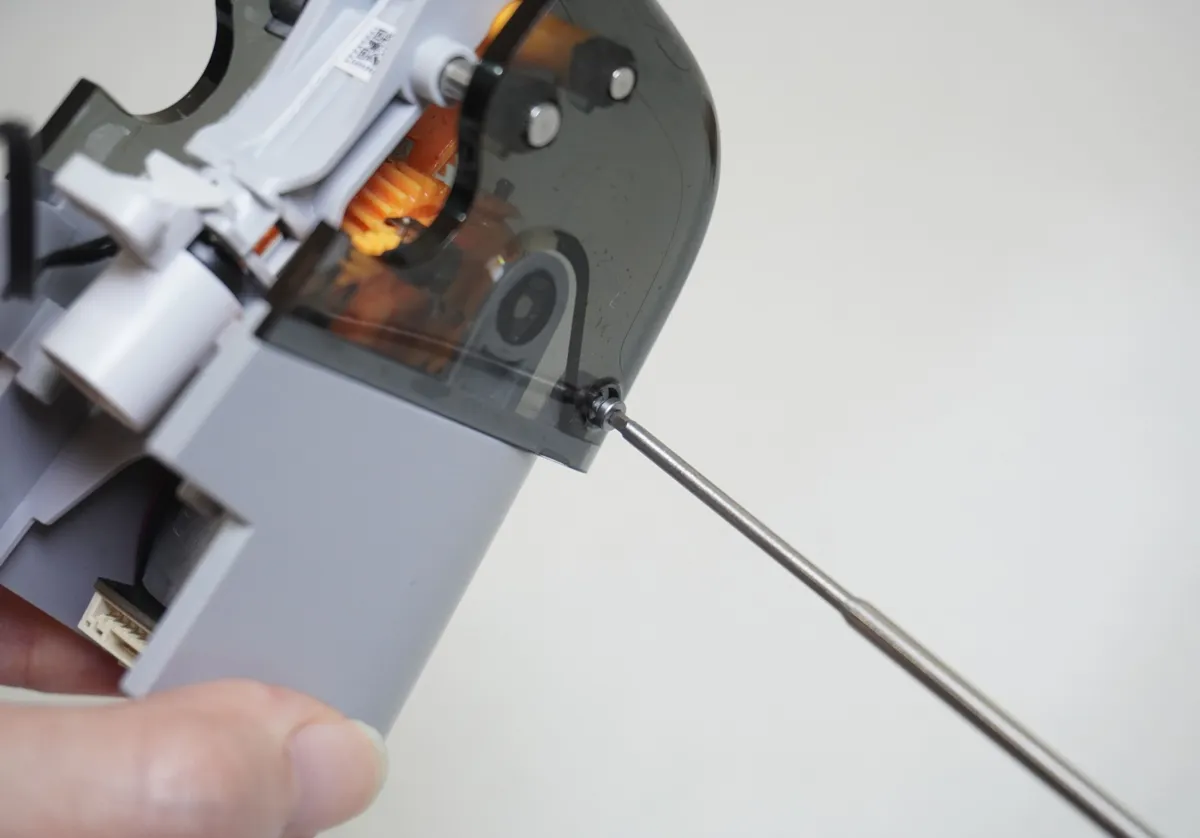

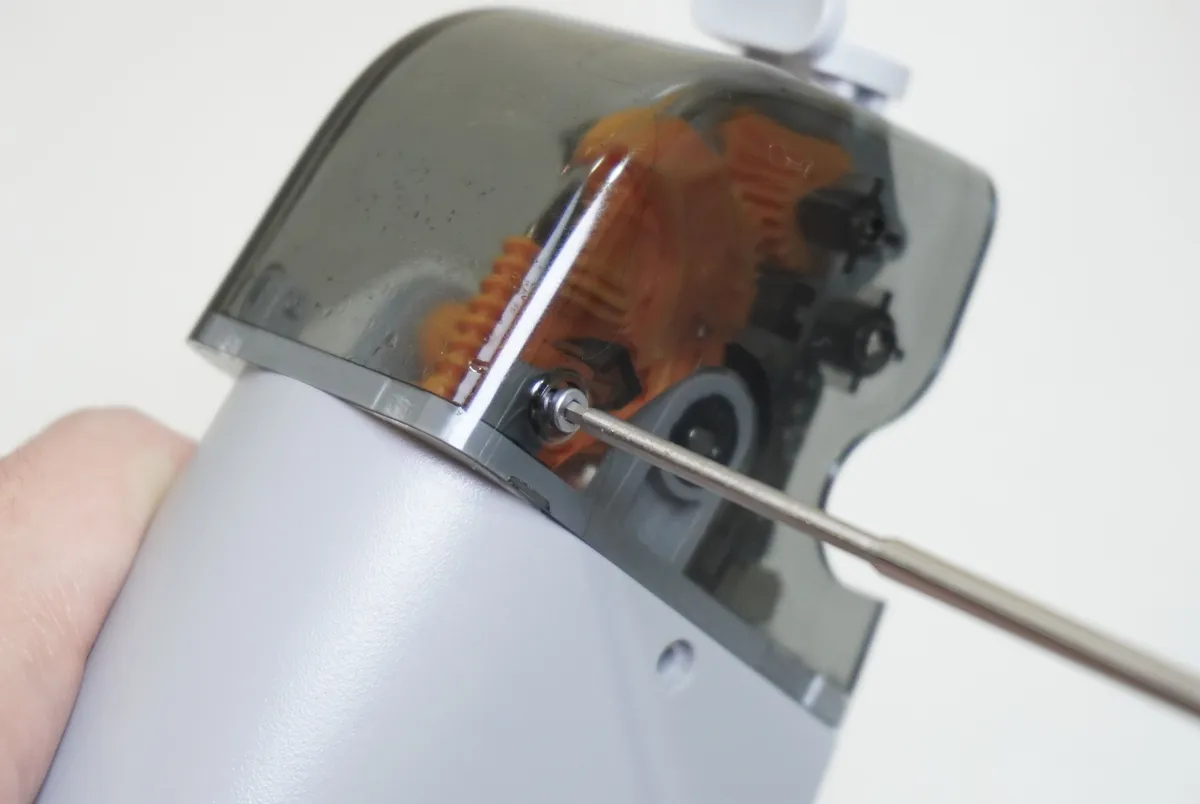

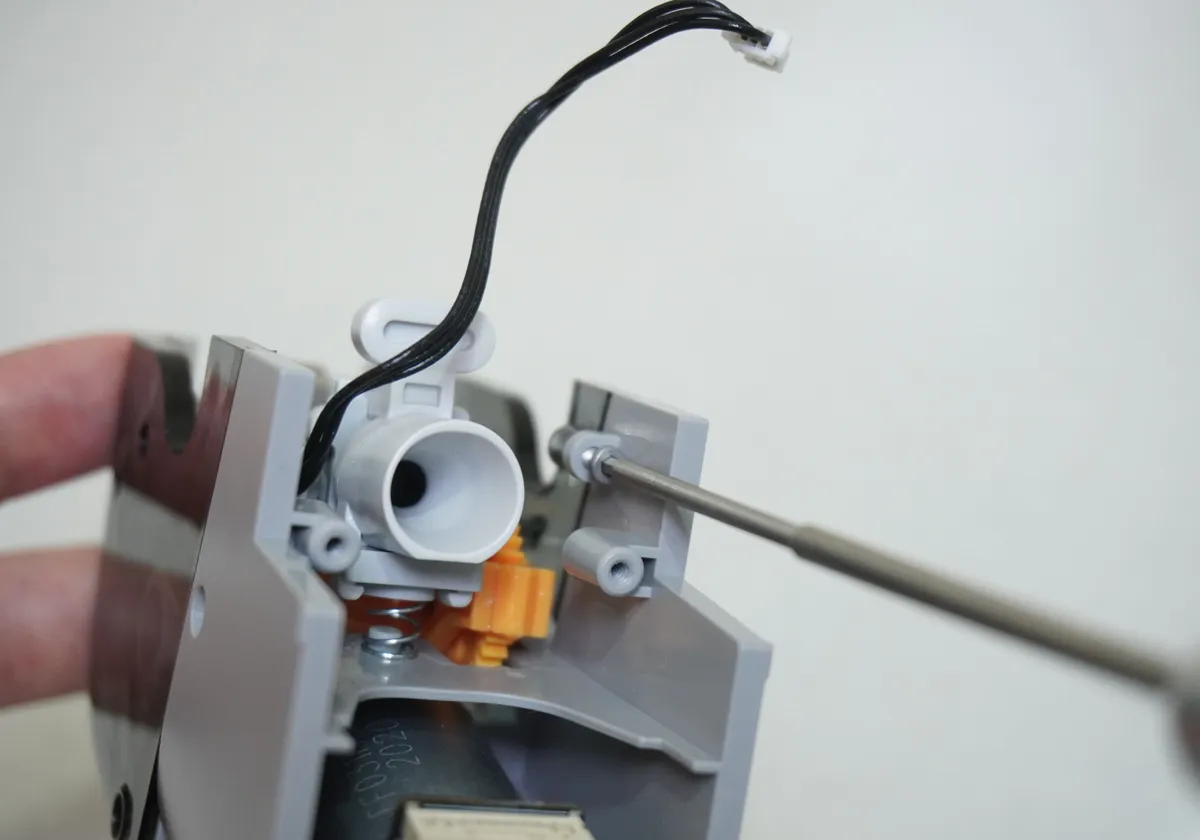

Brug en H1.5 unbrakonøgle til at fjerne de 4 skruer.

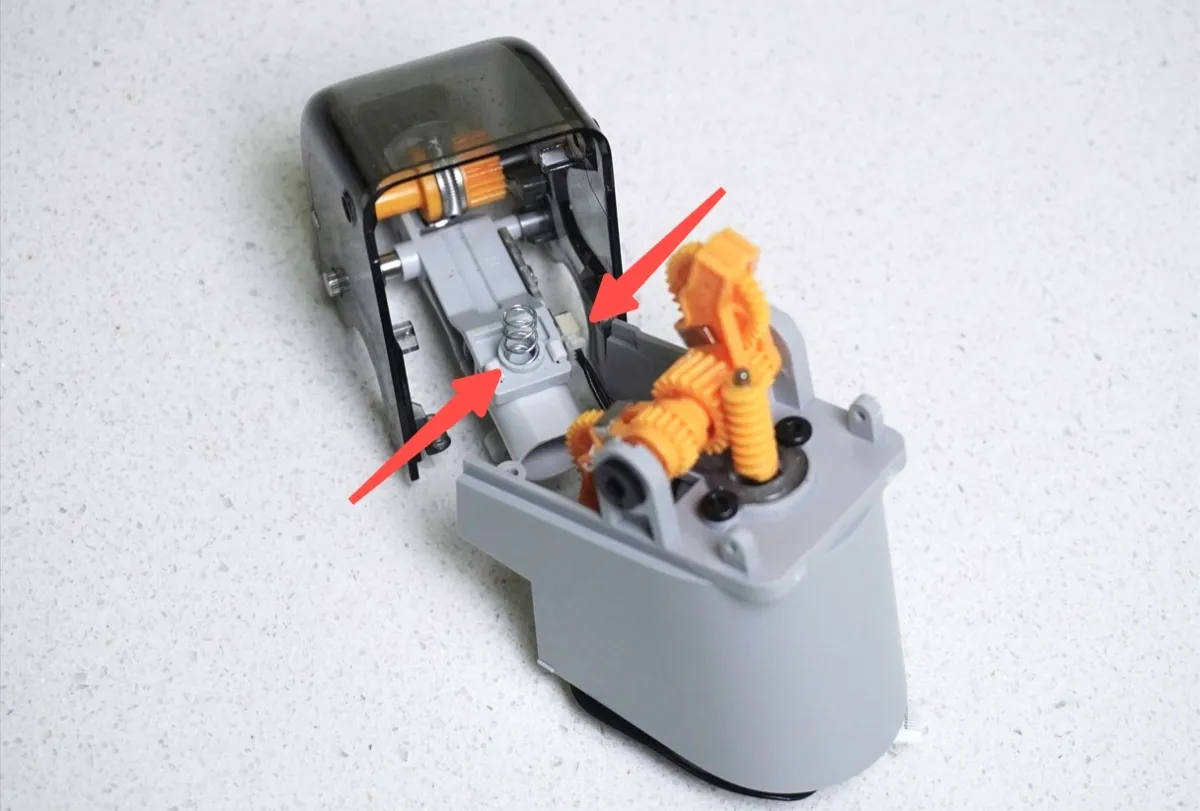

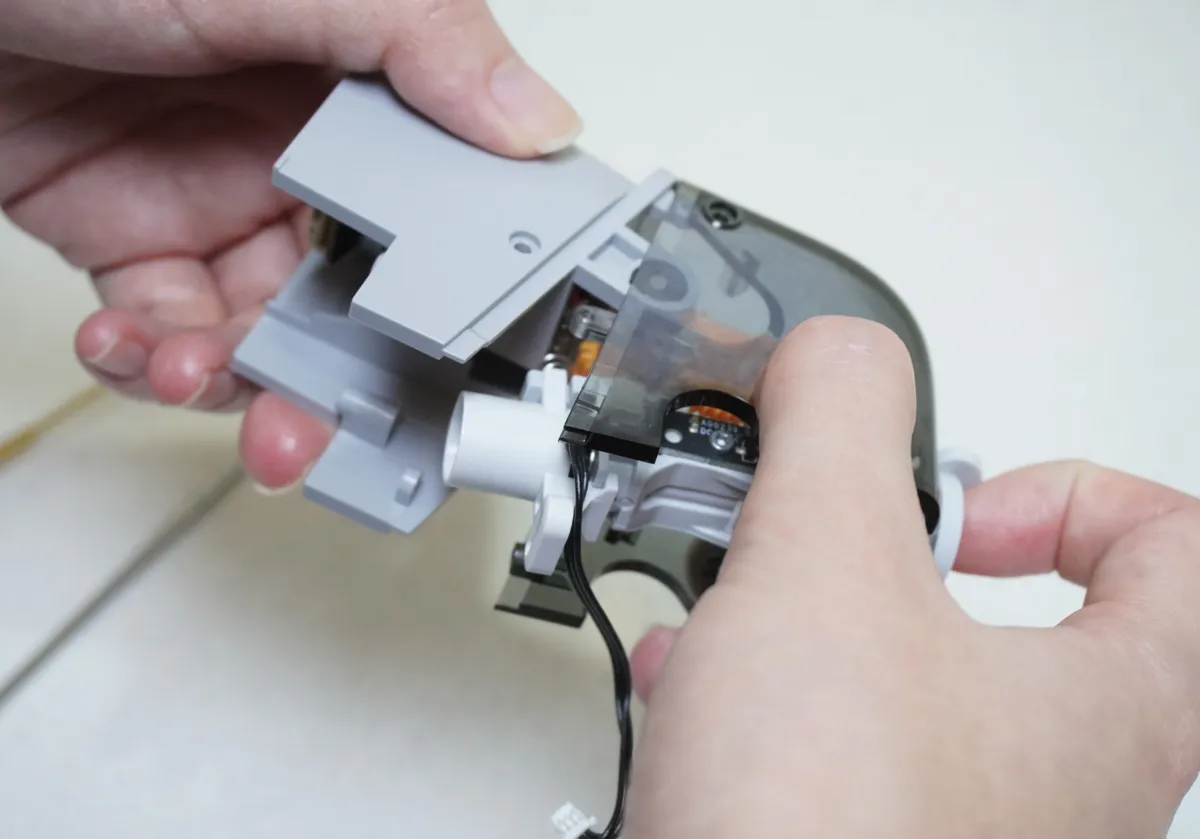

Adskil topdækslet fra soklen, fjern forsigtigt fjederen, og afbryd kablet til fremføringstragtens printkort.

3. Fjern akslen

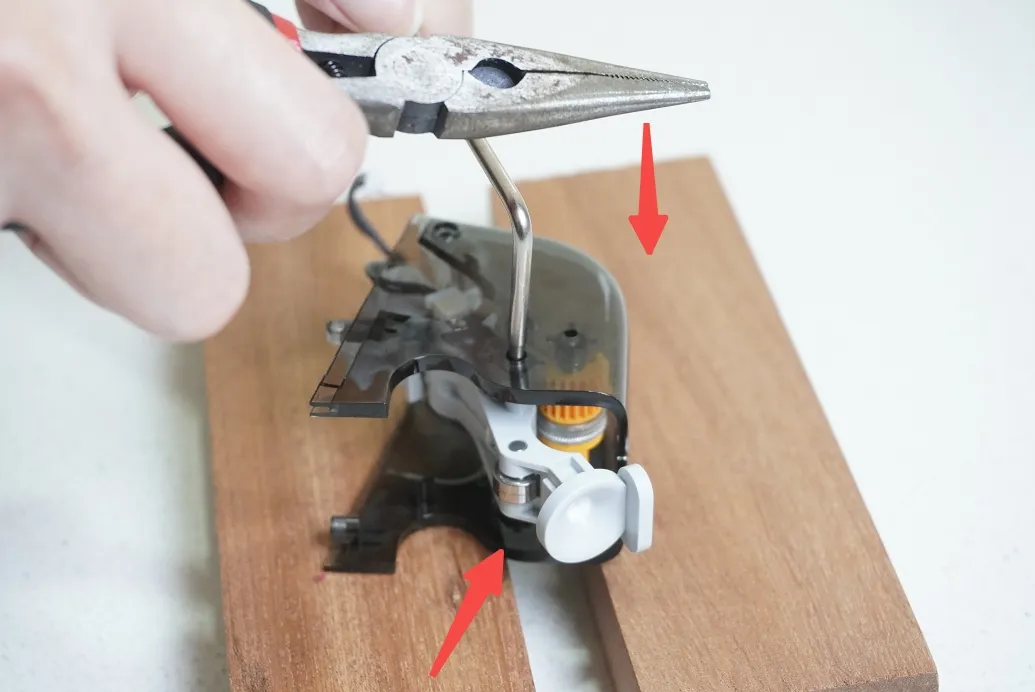

Brug en unbrakonøgle og en tang til at banke filamentdysens aksel ud. Sørg for, at der er nok plads der, hvor akslen kommer ud.

4. Fjern fremføringstragtenheden

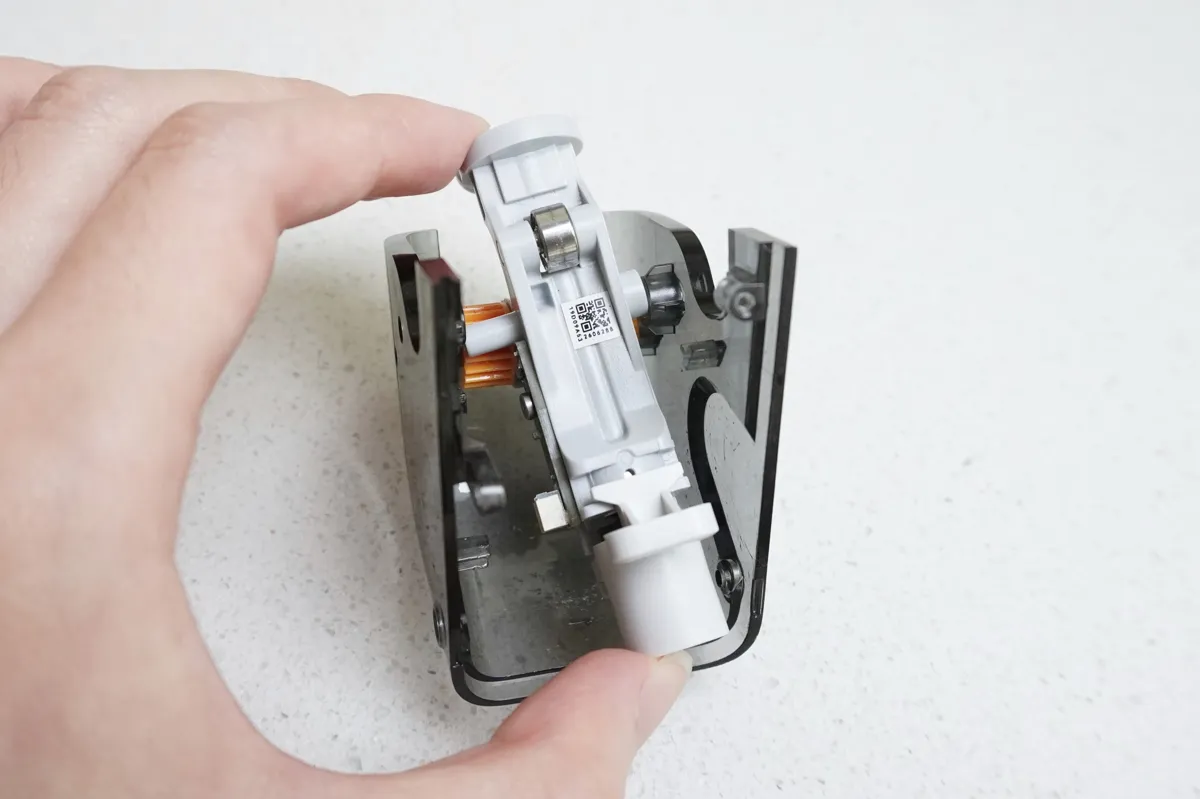

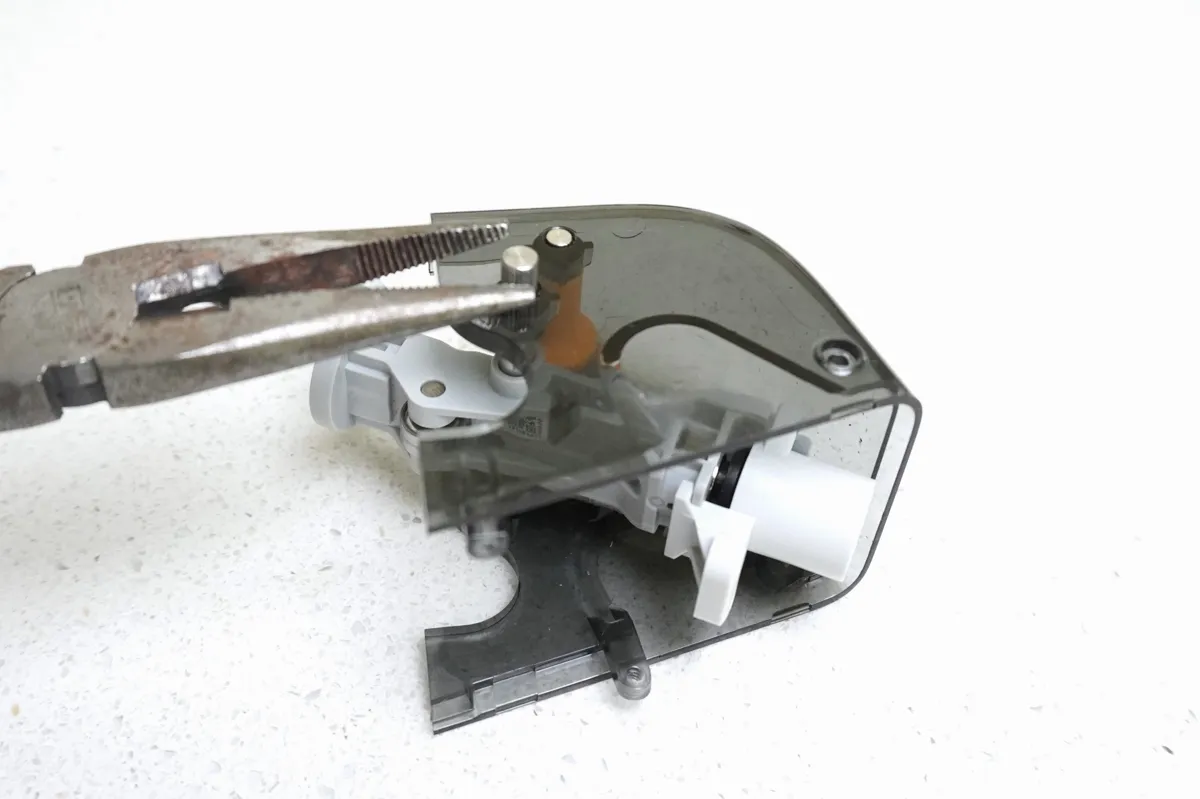

Brug en tang til at fjerne akslen, og tag derefter AMS-fremføringstragtenheden ud.

Fremgangsmåde for rengøring

1. Kontroller sensorens magnet

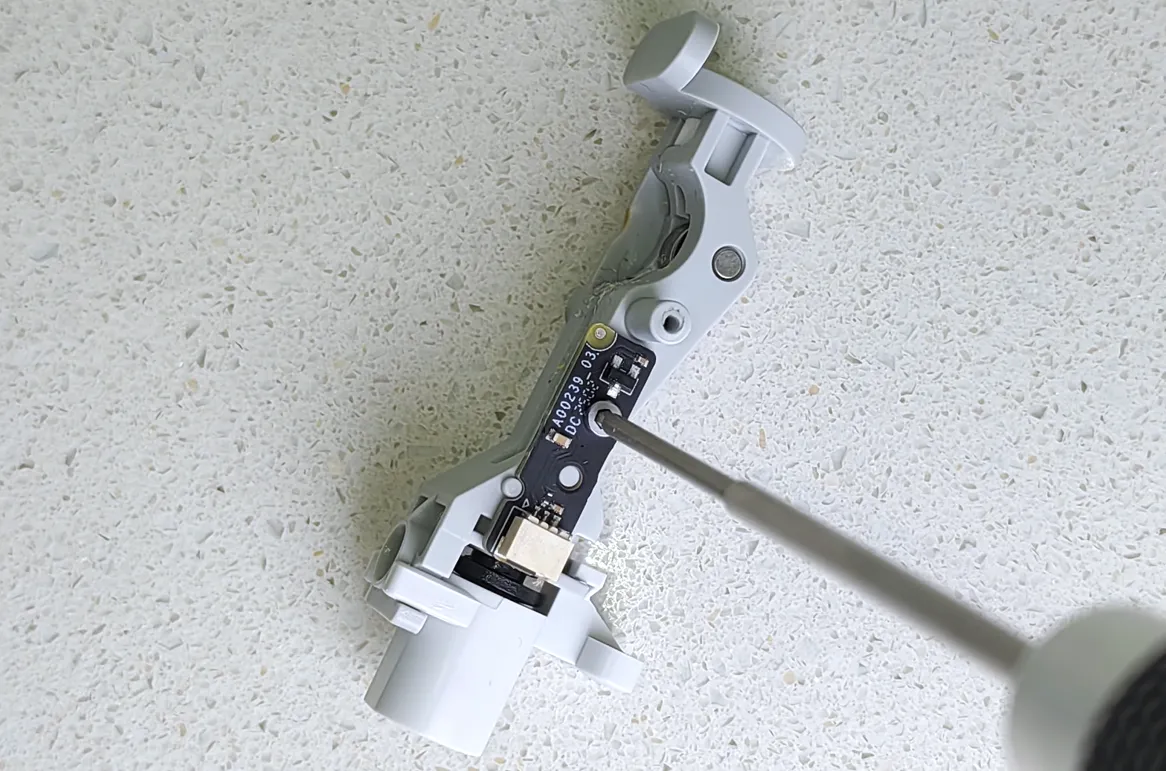

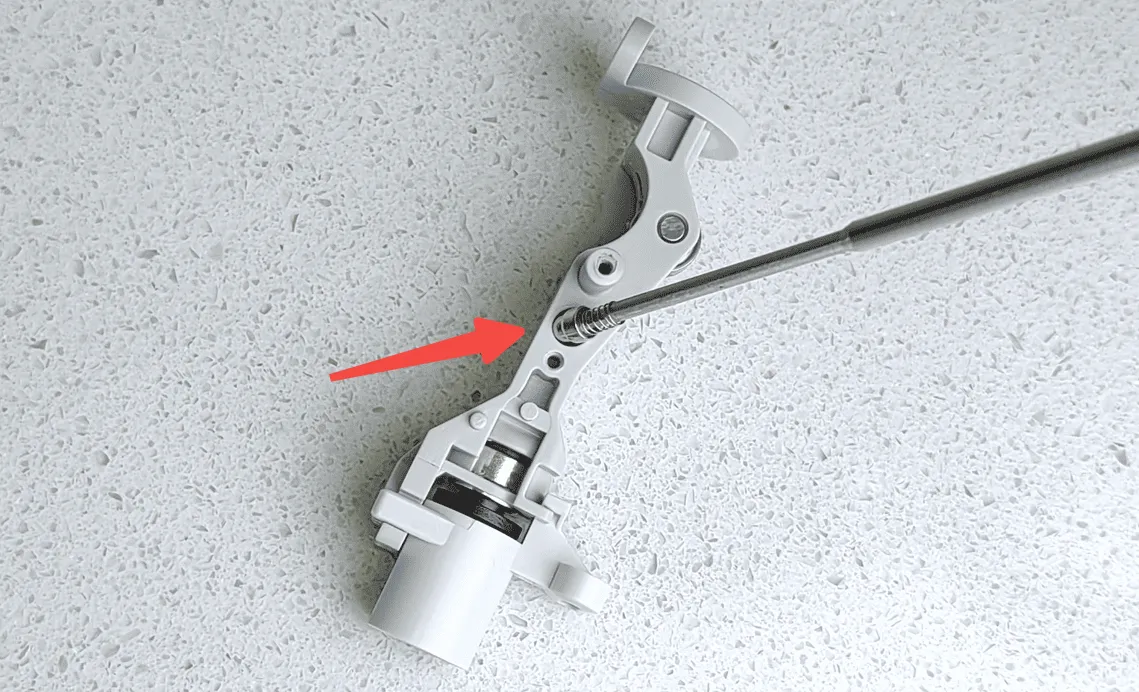

Brug en skruetrækker til at fjerne printkortet fra fremføringstragtenheden.

Tag forsigtigt magneten og fjederen ud, og kontroller, om magneten er slidt som vist på figuren nedenfor. Hvis magneten er slidt, skal du udskifte fremføringstragtenheden med en ny.

2. Rengør fremføringstragtenheden

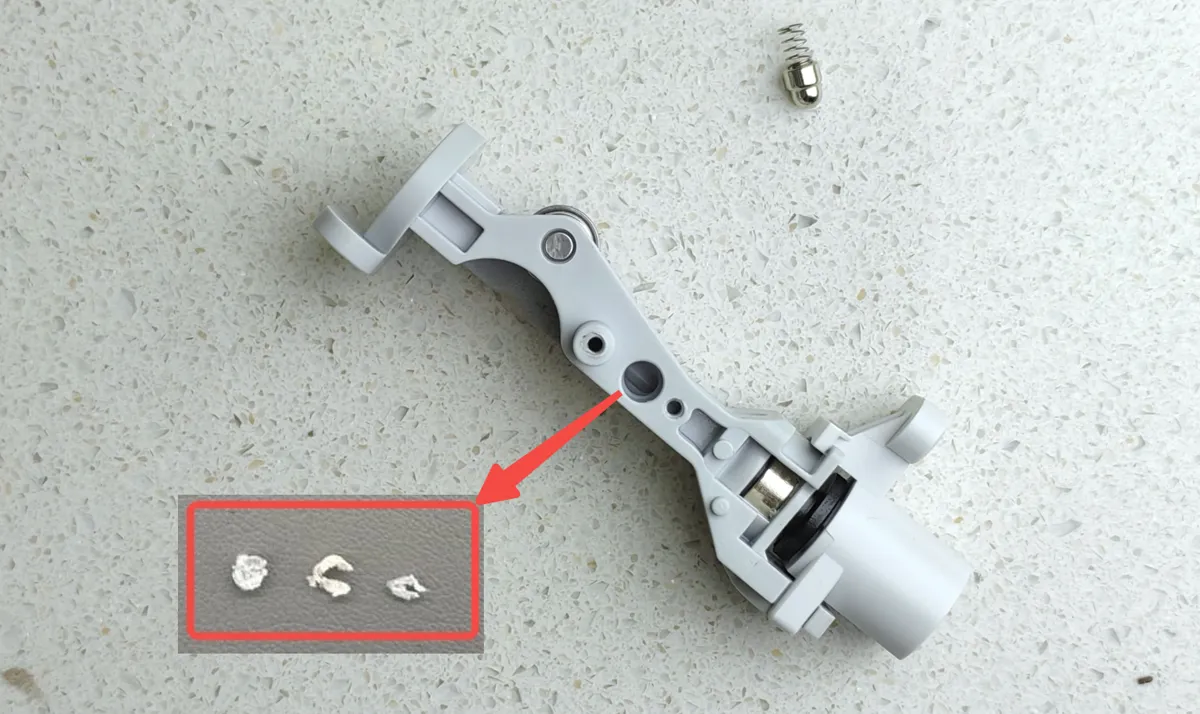

Kontroller, om der er filamentrester i magnetens bevægelseskanal, og før gentagne gange en stump filament ind i filamentindgangen for at forsøge at fjerne blokeringerne i kanalen og hullet.

Hvis sensorregistreringen stadig ikke fungerer normalt, er sensoren defekt, og fremføringstragtenheden skal udskiftes.

3. Rengør fremføringsenheden

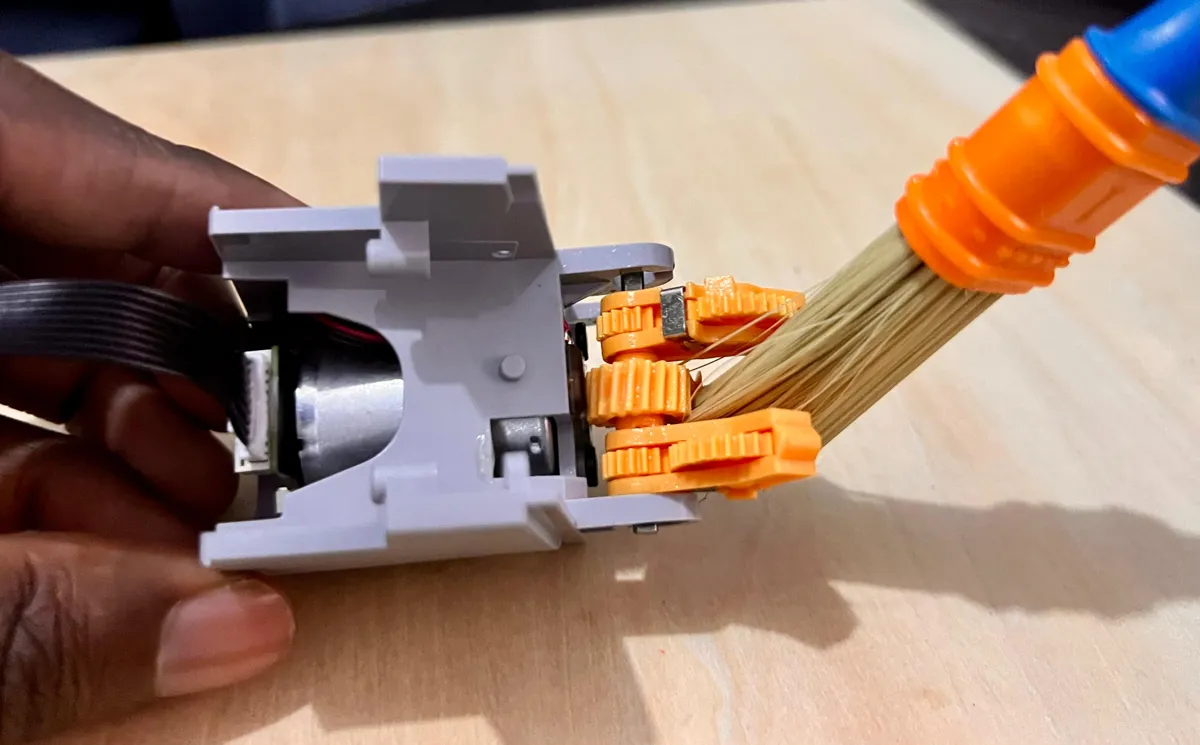

Brug en ren børste til at rengøre fremføringsenhedens tandhjul.

4. Sæt fremføringsmotorens kabel i igen

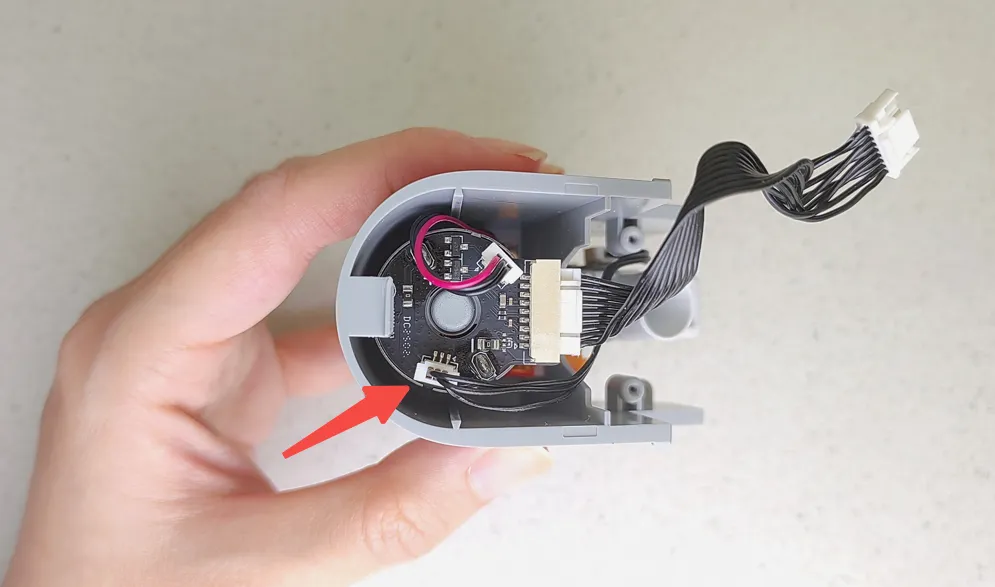

Sæt motorens forbindelseskabel i igen. Hvis motoren stadig ikke virker, skal fremføringsenhedens motor udskiftes.

Fremgangsmåde for montering

1. Monter fremføringstragtens printkort

Placer magneten med det runde hoved nedad i hullet, læg derefter fjederen på, og monter til sidst fremføringens printkort.

2. Monter fremføringstragtenheden

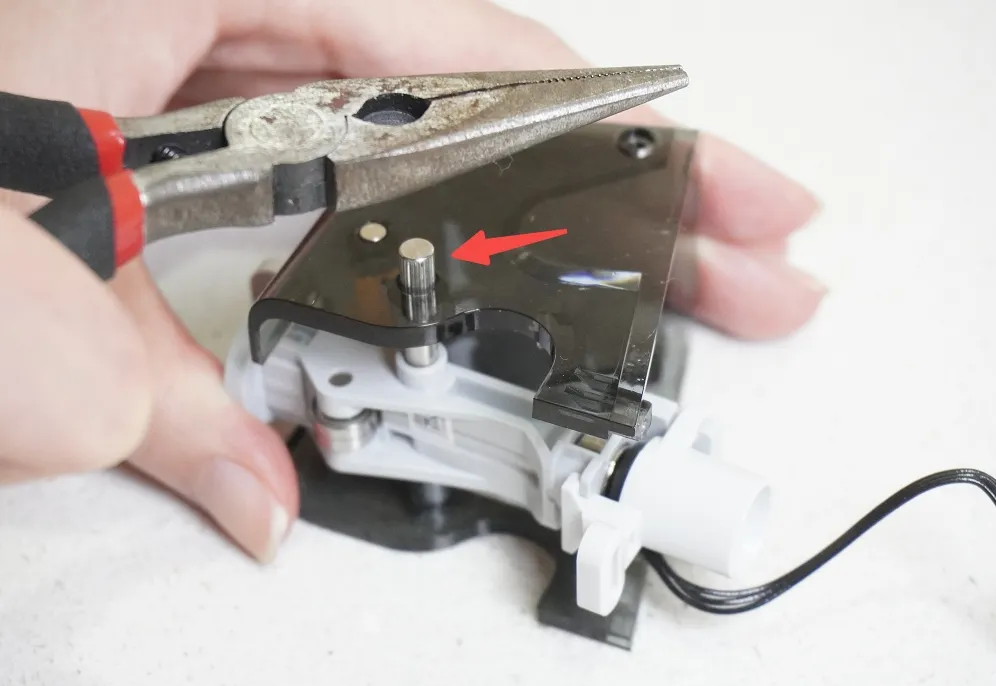

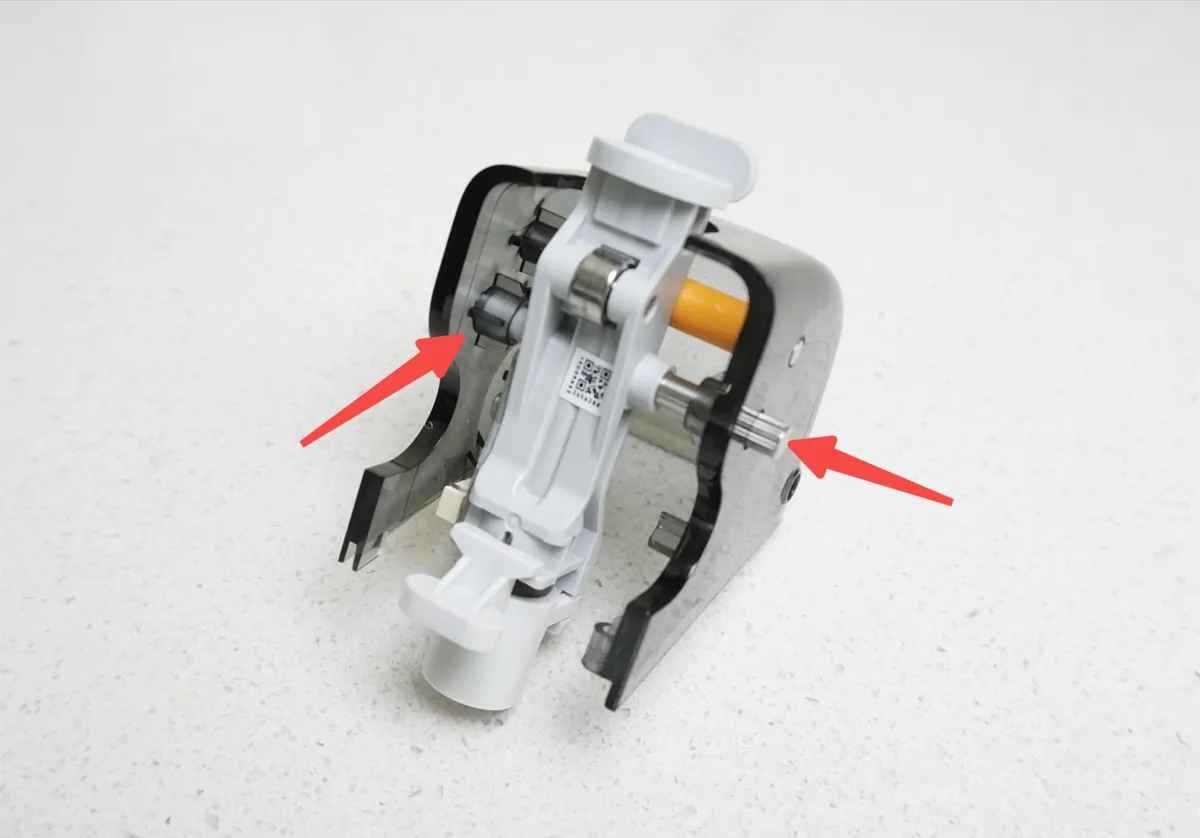

Monter AMS-fremføringstragtenheden, tryk akslen ind, og brug en tang til at banke akslen på plads.

3. Monter topdækslet

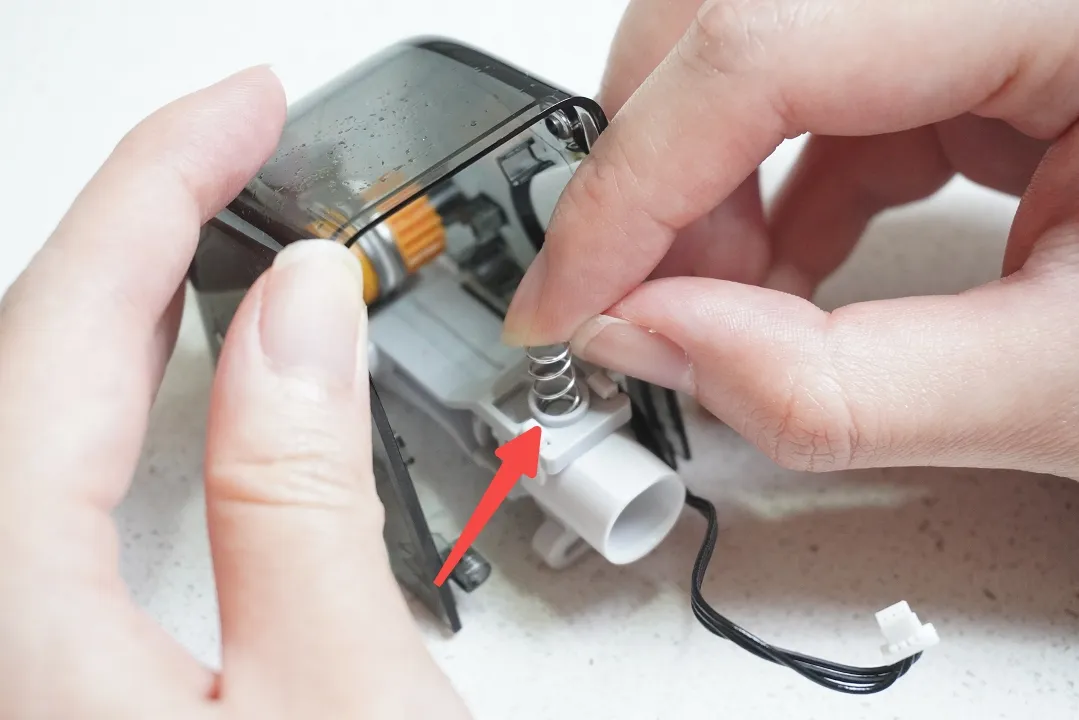

Monter fjederen på AMS-fremføringstragtenheden, og tilslut kablet.

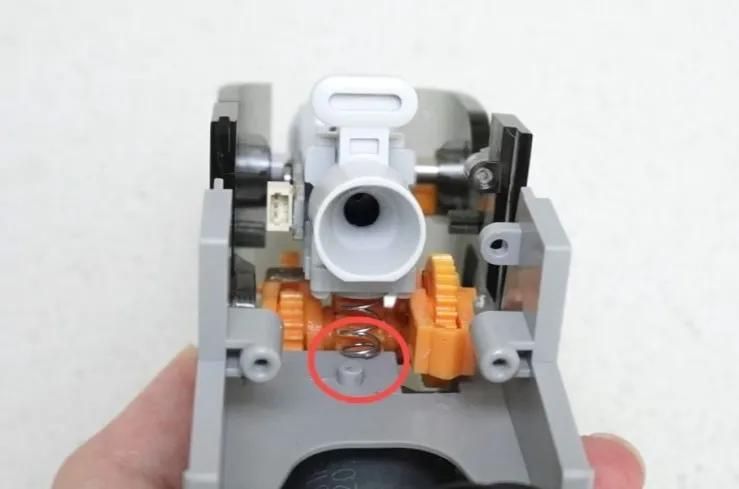

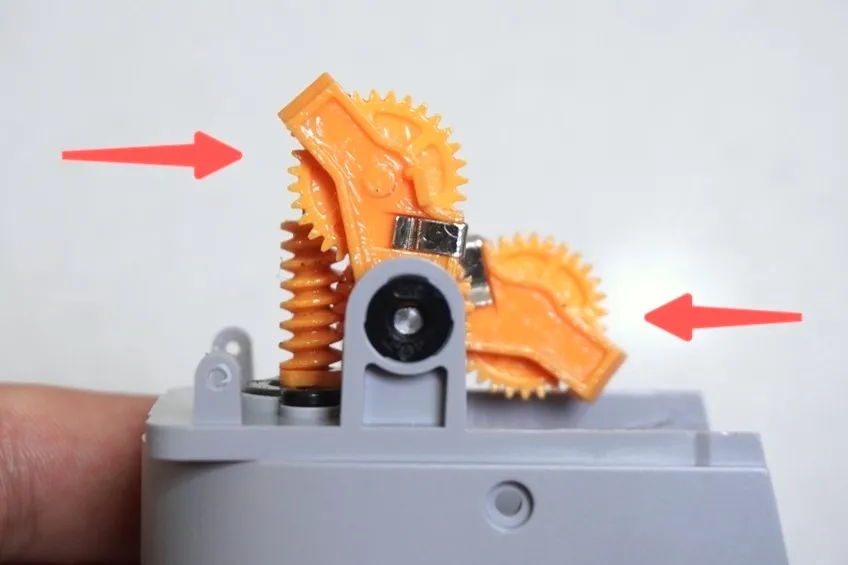

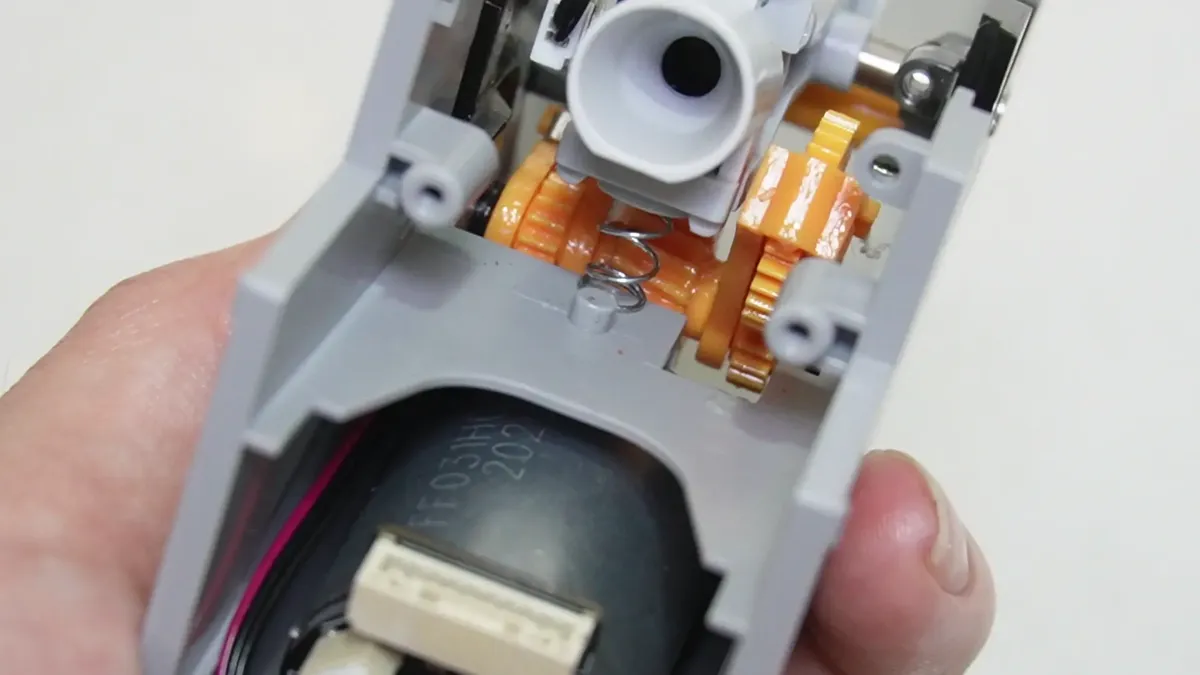

Juster tandhjulssættets placering, og saml derefter topdækslet og soklen. Brug en pincet til at justere fjederens placering under samlingen, og sæt den anden ende på soklens fremspringende stift.

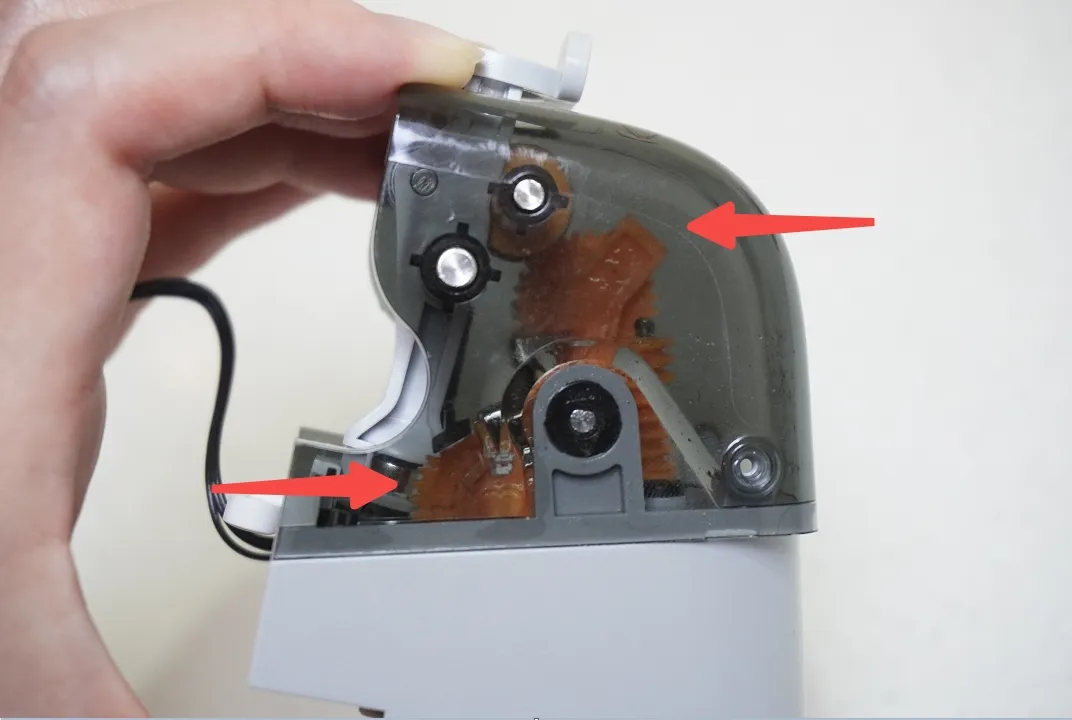

Kontroller tandhjulssættets placering, når delene er samlet. Hvis placeringen er forkert, skal du justere tandhjulets placering og montere det igen.

Brug en H1.5 unbrakonøgle til at fastgøre de 4 skruer i rækkefølge. Skru dem kun fast, uden at spænde dem med for stor kraft, så du undgår at rive gevindet over.

4. Monter fremføringsenheden

Følg trin 8 til 14 i Udskift AMS 2 Pro-fremføringsenhed for at tilslutte PTFE-slangen, montere fremføringsenheden på AMS'en og samle AMS'en.

Sådan bekræfter du, at det er lykkedes

Forindføring

Når AMS 2 Pro er i inaktiv tilstand, føres filamentet ind i filamentindgangen, og AMS'en kan automatisk udføre forindføring (fremføringsenheden fører filamentet frem til AMS-hubbens sensor og trækker det derefter tilbage).

Aflæs RFID

Konfigurer den automatiske RFID-aflæsning under Settings > AMS Options på skærmen.

Efter konfigurationen kan AMS 2 Pro automatisk aflæse RFID, når filamentet er ført ind, eller udføre manuel RFID-aflæsning, og den kan automatisk aflæse RFID-oplysningerne for det indførte filament efter genstart af AMS'en.

Se den præcise fremgangsmåde i Arbejdsgang og funktioner i AMS 2 Pro.

Hvis ovenstående funktionskontrol lykkes, er rengøringen fuldført.
