Udskift AMS 2 Pro luftindtags-/udluftningsenhed

Kompatible printermodeller

AMS 2 Pro (herefter benævnt AMS)

AMS 2 Pro luftindtags-/udluftningsenhed

Indtags-/udluftningsenheden er AMS'ens luftindtag og -udtag til tørrefunktionen og fremmer cirkulationen af varm og kold luft.

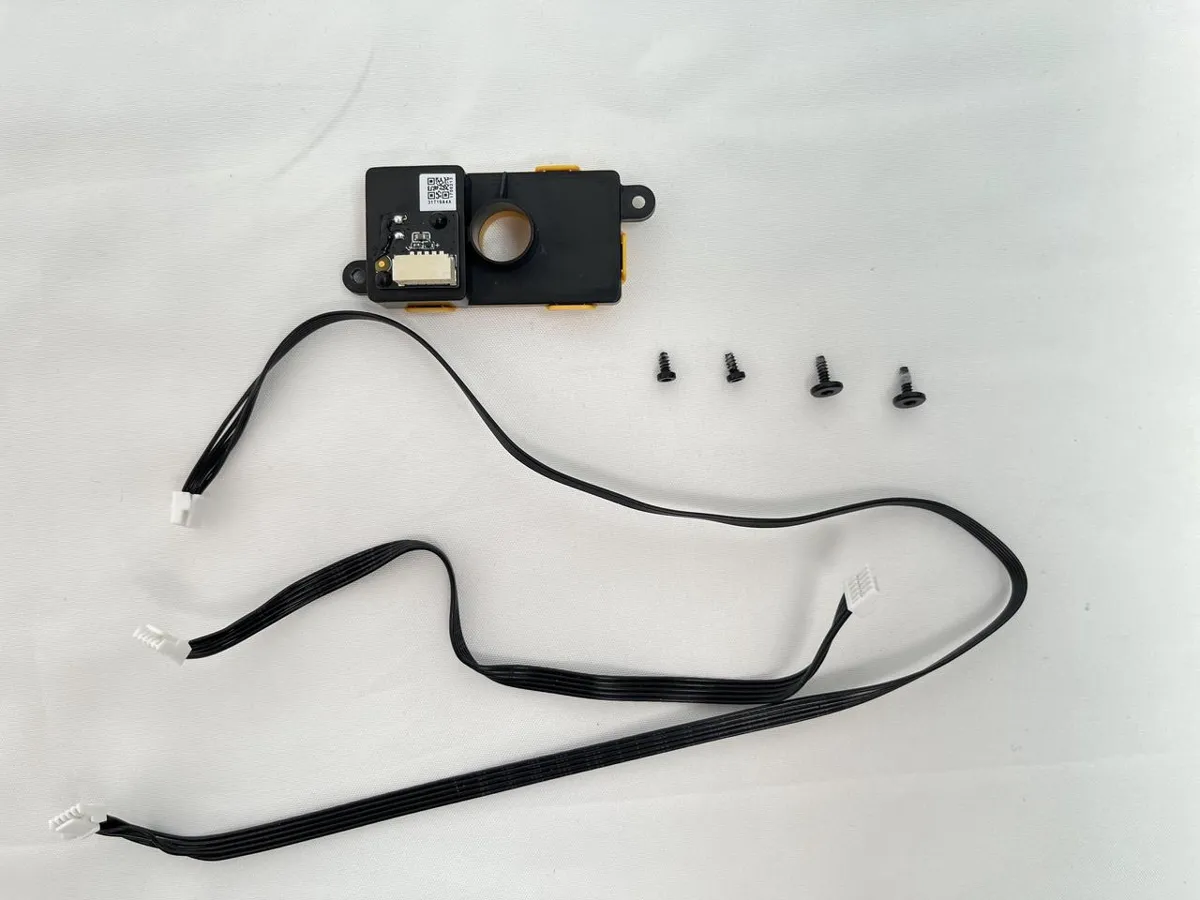

Ventilerne på indtagsenheden (bund) og udluftningsenheden (sidevæg) er nøjagtig ens. Den eneste forskel er kablets længde. Reservedelene, du modtager, indeholder en ventil, to kabler og fire skruer. Hvis du kun monterer ventilenheden, kan kablet gemmes til senere brug.

Hvornår skal den bruges?

Luftindtags- og udluftningsfunktionerne fungerer unormalt, og der vises en HMS-fejlmeddelelse om, at modulet skal udskiftes, eller den tekniske eftersalgssupport har konstateret, at modulet skal udskiftes efter fejlfinding.

Nødvendigt værktøj og materialer

• Ny AMS 2 Pro luftindtags-/udluftningsenhed

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

• 20 minutter

Skrueoversigt

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og printhovedets ledninger. Udførelse af opgaver, mens printeren er tændt, kan medføre kortslutning og dermed skade på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du blive nødt til at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skade på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Har du bekymringer eller spørgsmål til denne guide, anbefaler vi, at du indsender en teknisk ticket vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Sørg for, at AMS'en er afbrudt fra printeren, før du begynder.

Afmontér AMS'ens luftindtag

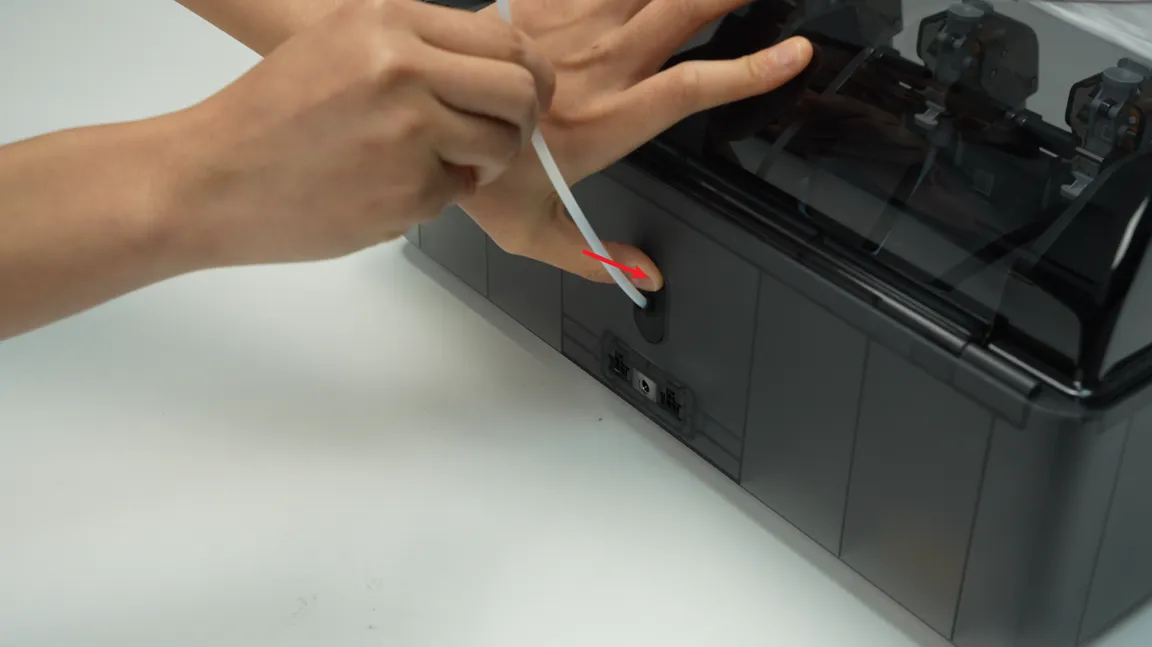

Trin 1 - Fjern PTFE-slangen på bagsiden af AMS'en

Tryk på PTFE-slangens udløserknap fra bagsiden af AMS'en for at frigøre fittingen, og træk derefter PTFE-slangen ud fra bagsiden af AMS'en.

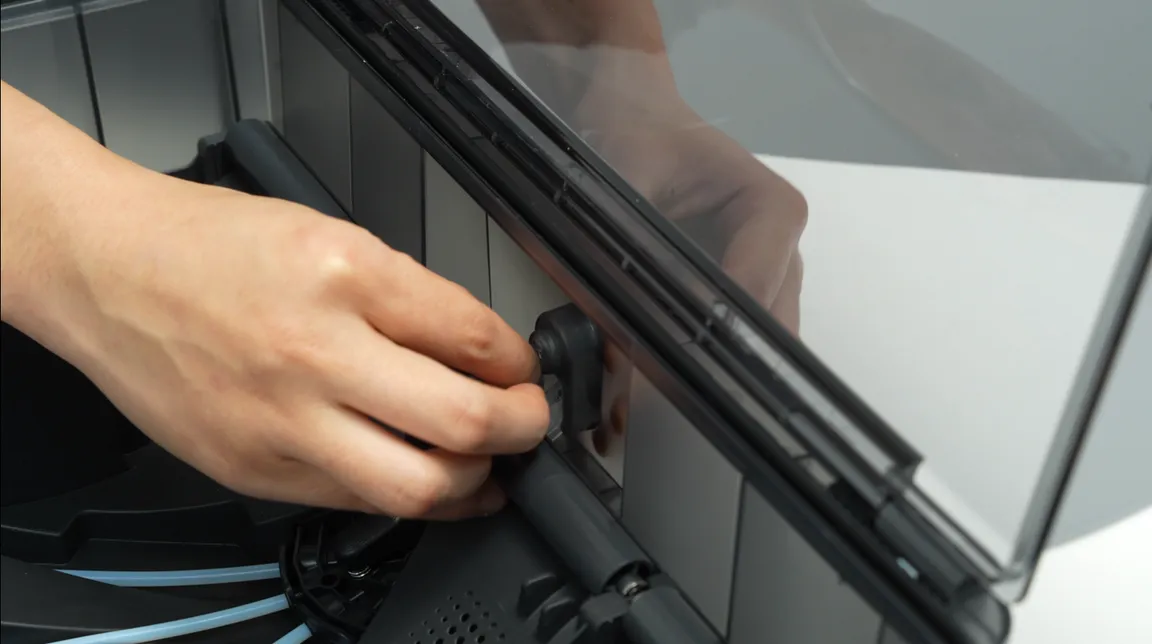

Trin 2 - Træk PTFE-slangens udløserknap ud

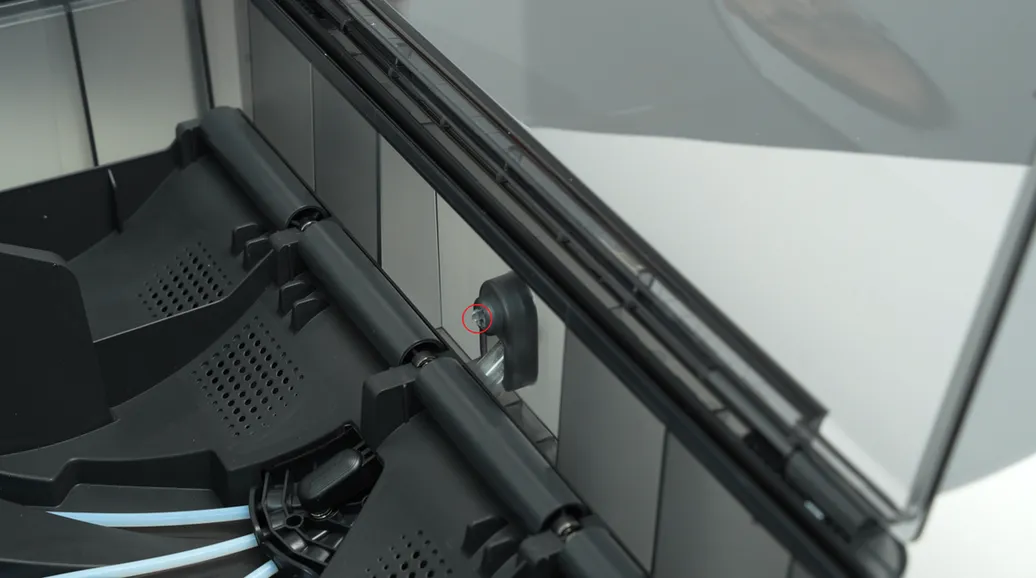

Klem clipsen fra indersiden af det nederste dæksel for automatisk at frigøre PTFE-slangens udløserknap, og træk derefter udløserknappen ud fra bagsiden af AMS'en.

Når du klemmer på clipsen, skal du bruge din anden hånd til at holde PTFE-slangen fra bagsiden af AMS'en, mens du frigør kontakten, så fjederen ikke springer ud og bliver væk.

Trin 3 - Afmontér AMS'ens hovedramme

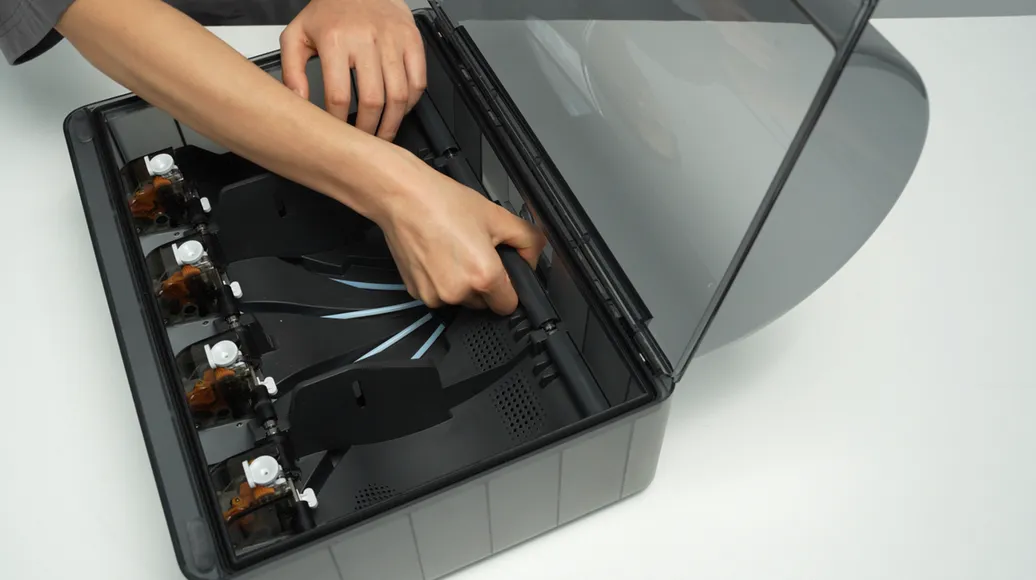

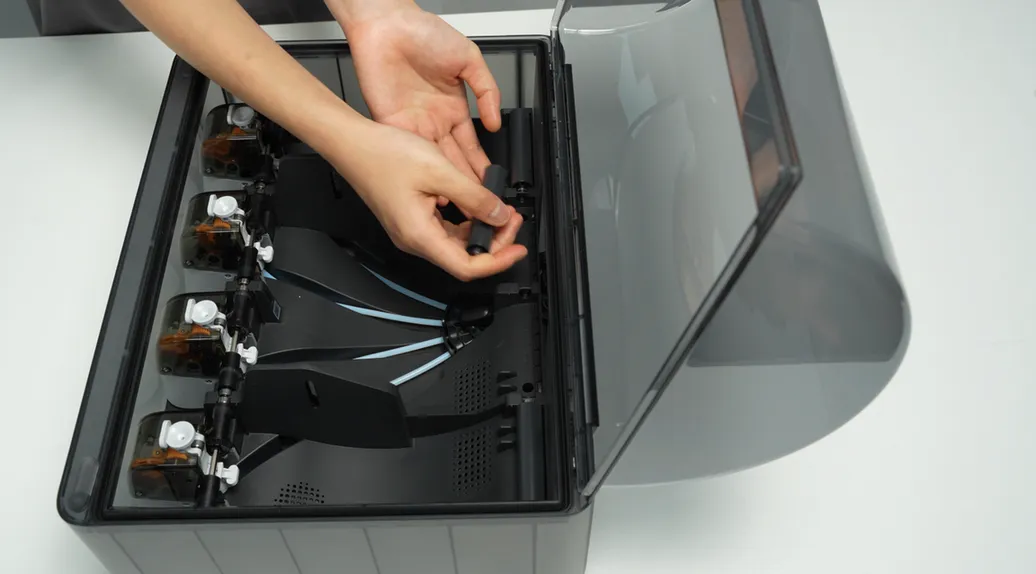

Fjern de to midterste båndhjulsstøttebøsninger for at blotlægge de to skruehuller. Vær forsigtig med lejerne i begge ender, når du fjerner bøsningen, så du ikke taber dem.

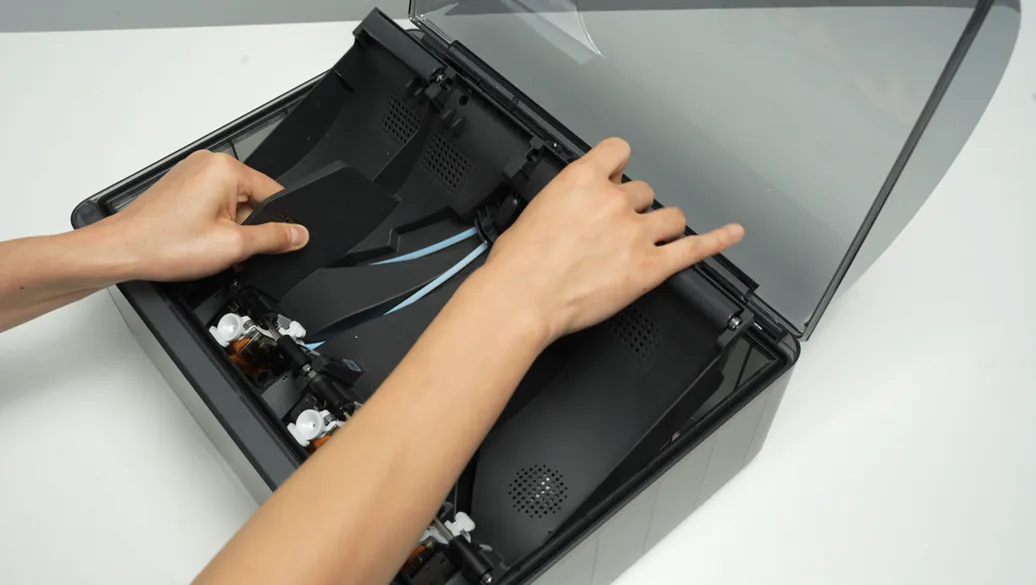

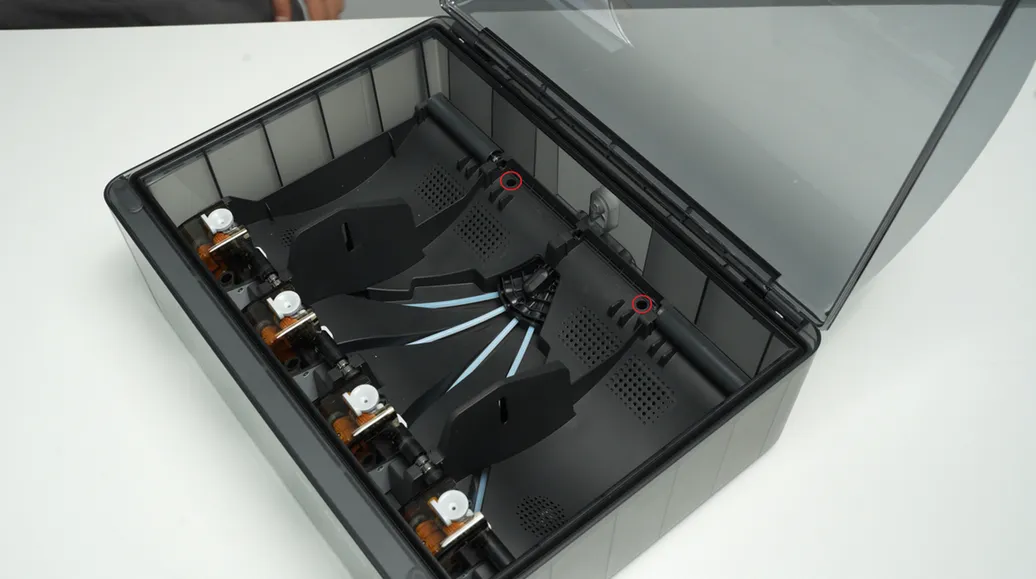

Fjern de to skruer A, der holder AMS'ens hovedramme fast.

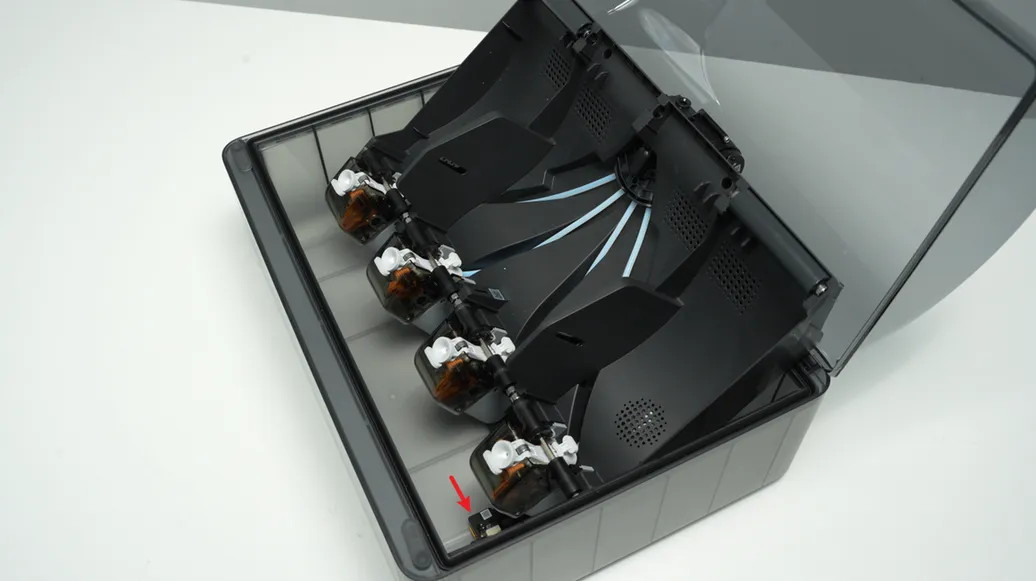

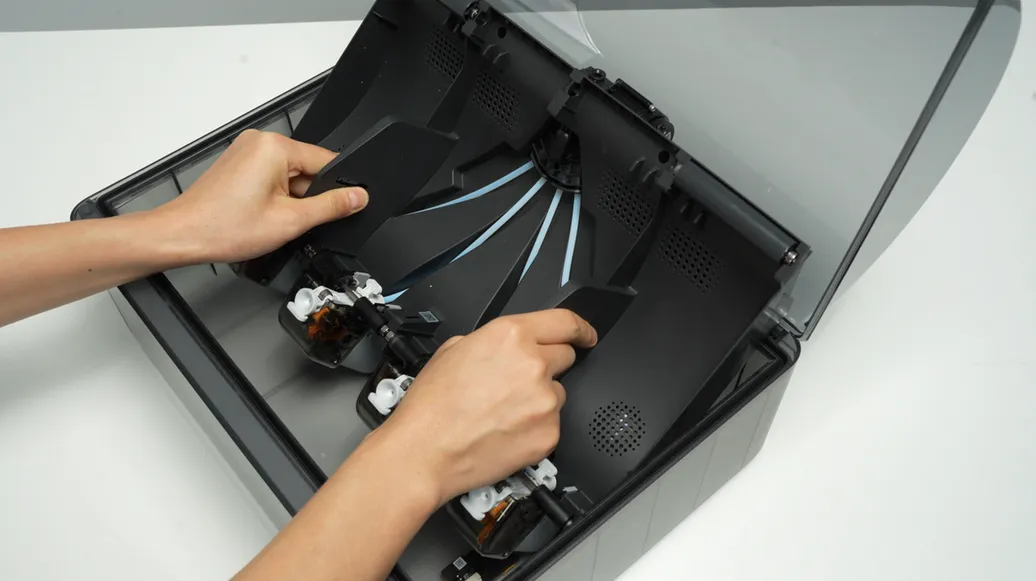

Løft den bageste del af hovedrammen helt op, og placér den lodret på AMS'ens nederste dæksel. Bemærk, at der er tilsluttede kabler, så du må ikke bruge magt. Når du løfter, anbefales det først at løfte den forreste del af hovedrammen og derefter skubbe den fremad for at gøre plads til den bageste del af rammen.

Når du placerer AMS'ens hovedramme lodret, skal du undgå udluftningens elektroniske komponenter, så de ikke bliver klemt.

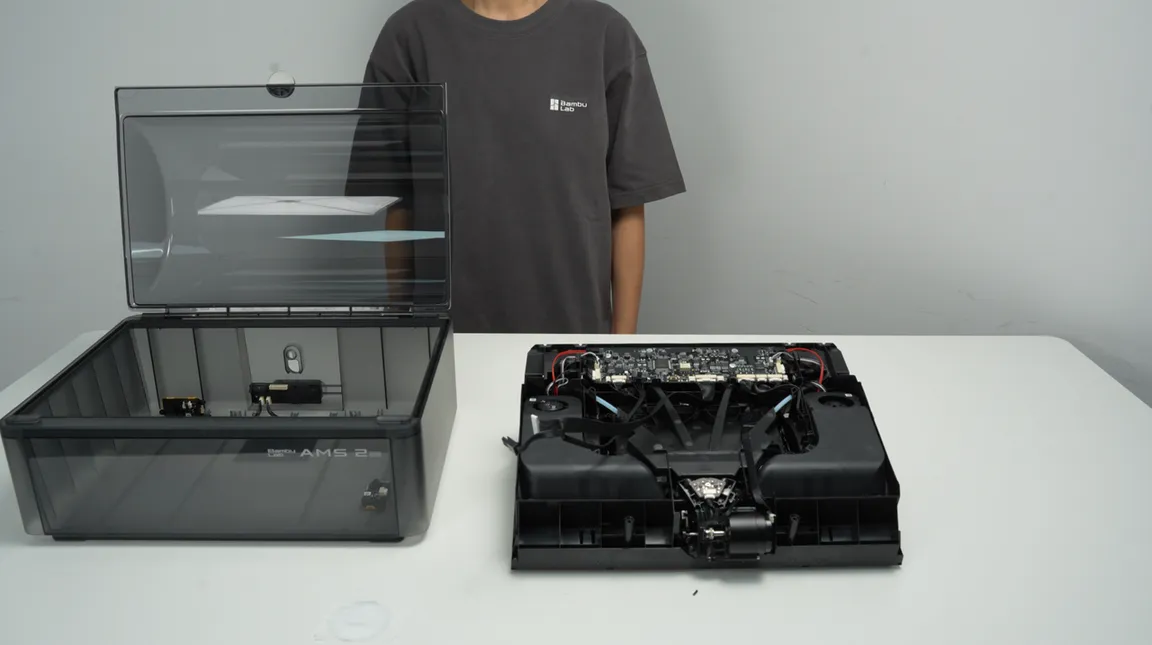

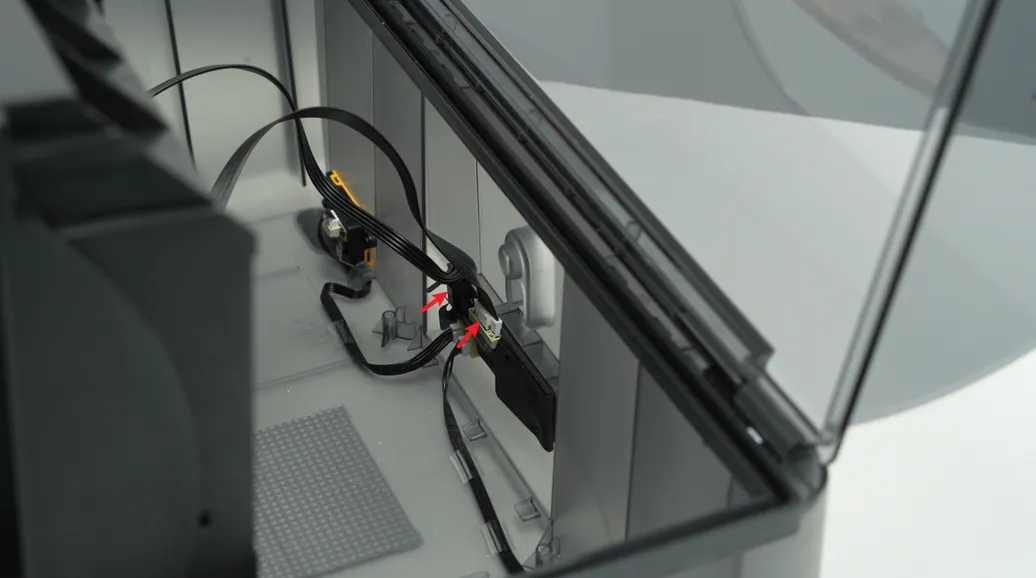

Frigør stikkets clips, træk signalkablet og strømkablet ud af AMS'ens strømkort, og løft hele AMS-hovedrammen ud som en samlet enhed.

Trin 4 - Afmontér AMS'ens luftindtag

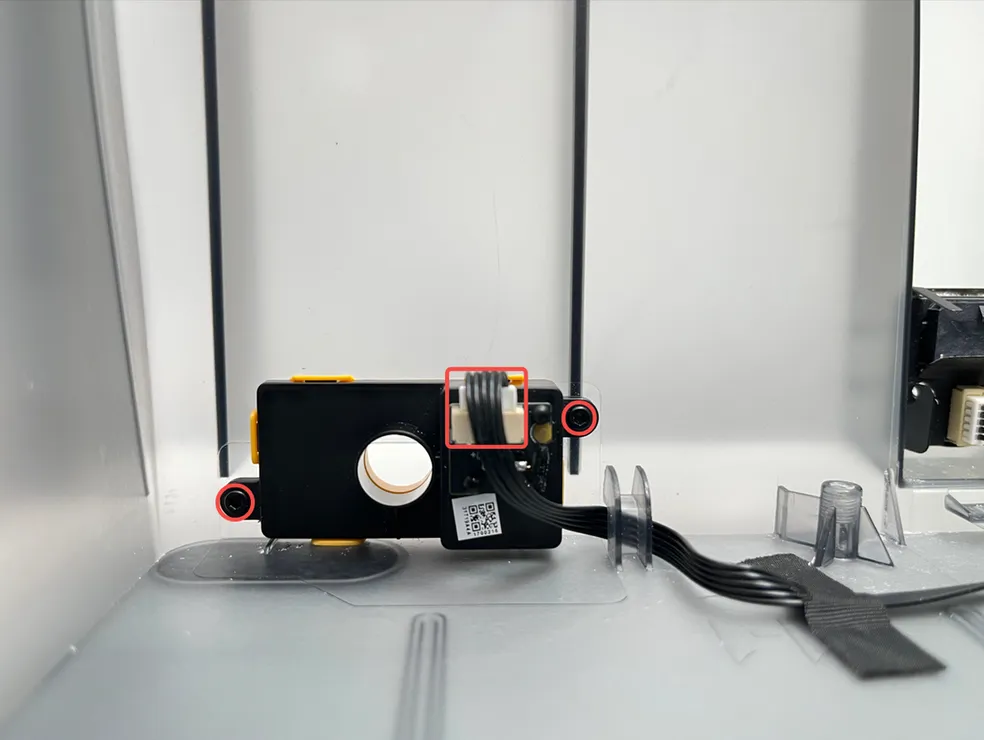

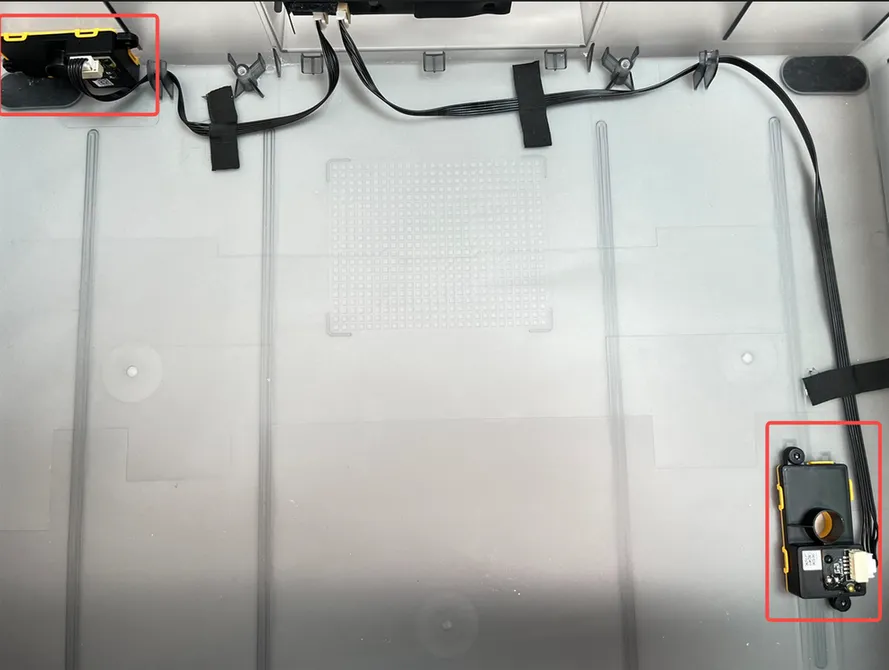

Luftindtaget sidder i bunden, og udluftningen sidder på sidevæggen. Fjern efter behov de 2 skruer B eller skrue C på den pågældende ventil, træk stikket på luftindtaget ud, og fjern enheden.

Da kabler generelt ikke fejler, kan du udskifte ventilen først uden at udskifte kablet, når du udskifter ventilenheden. Hvis fejlen stadig er der, efter at ventilen er udskiftet, skal du også udskifte kablet.

Montér AMS'ens luftindtag

Trin 1 - Montér AMS'ens luftindtag

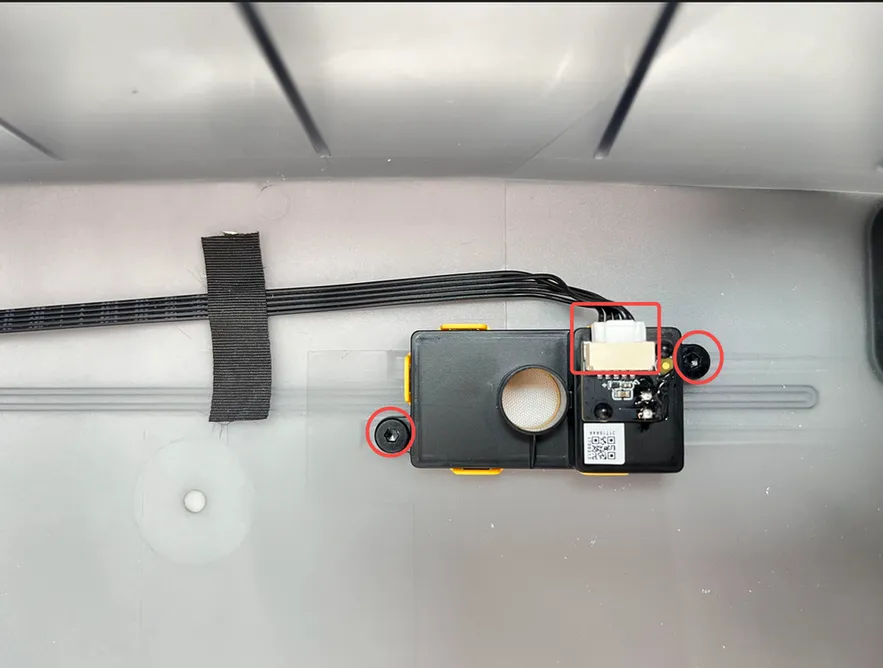

Når skruehullerne flugter, skubbes ventilen i retning af skruehullerne, så den presses fast i det tilhørende hul. Spænd derefter de 2 skruer B eller C på ventilen, og sæt ventilstikket i igen.

Vær ved monteringen opmærksom på ventilens retning. Hvis monteringsretningen er forkert, kan ventilen ikke gå på plads. Tryk den ikke ned med magt. Åbningsretningen på luftindtagets stik vender opad, og åbningsretningen på udluftningens stik vender mod højre.

Trin 2 - Montér hovedrammen og båndhjulsstøttebøsningerne

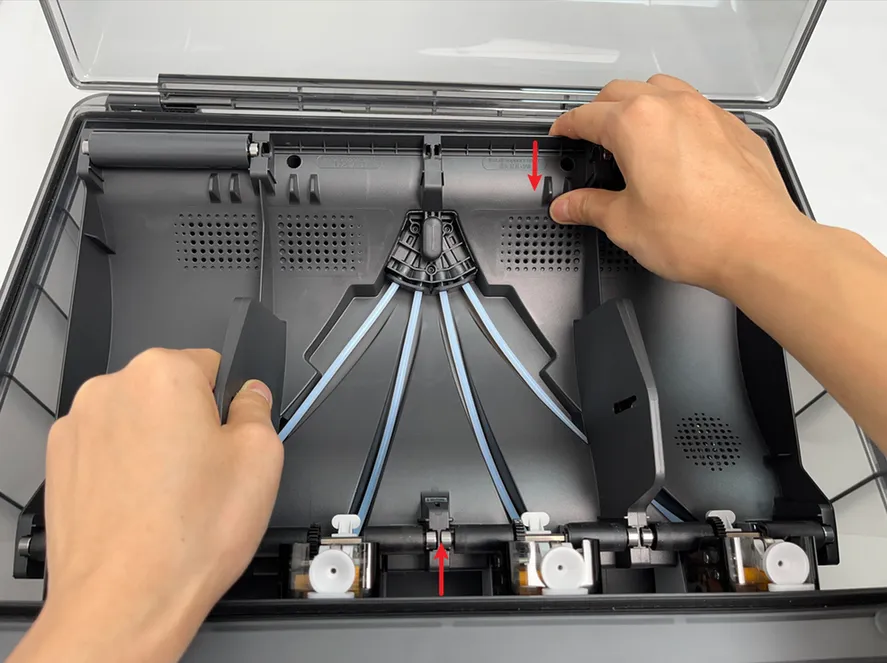

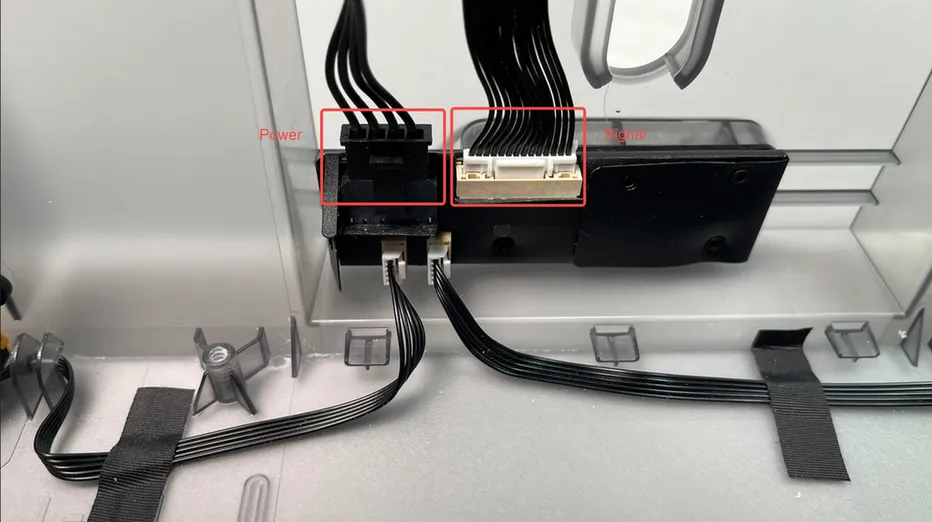

Montér AMS'ens hovedramme i AMS'ens nederste dæksel, og tilslut signalkablet og strømkablet til AMS'ens strømkort.

Ret tapperne på bunddækslet ind efter rillerne i mellemrammen, og sæt dem derefter i og montér.

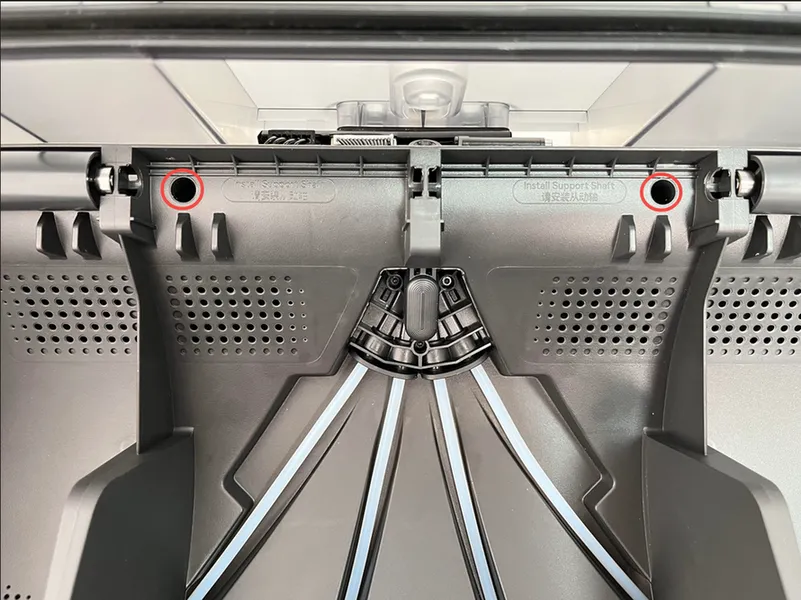

Når AMS'ens hovedramme er monteret korrekt, spændes de to skruer for at fastgøre den.

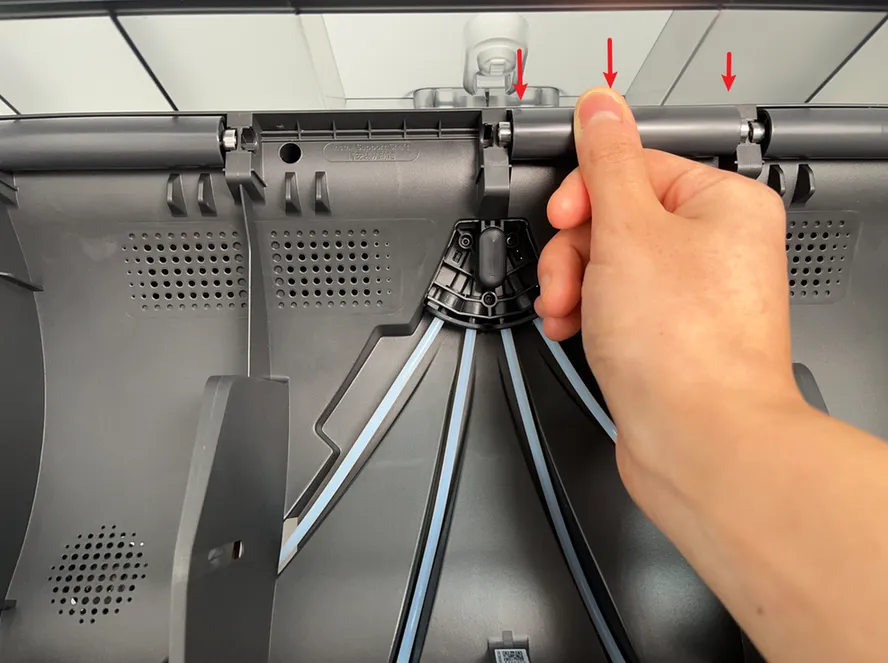

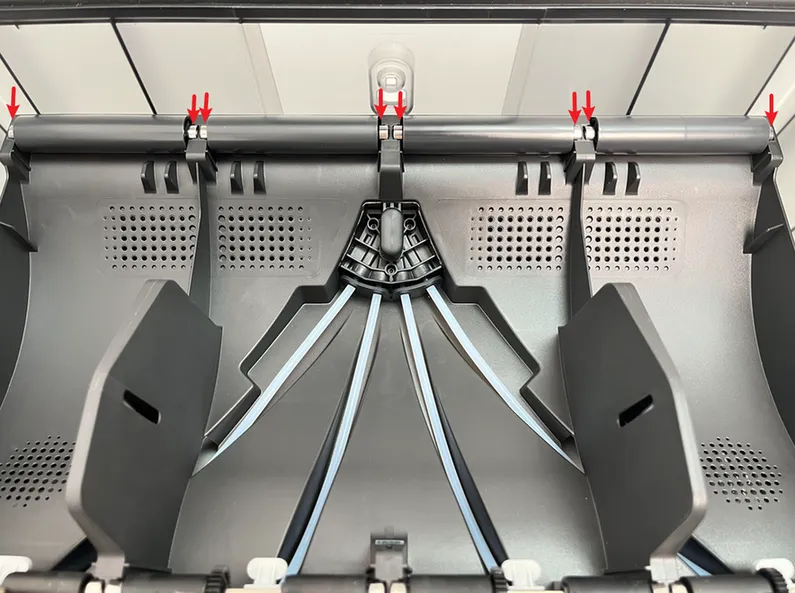

Montér de to midterste båndhjulsstøttebøsninger, og sørg for, at lejerne i begge ender af alle støtteaksler er presset på plads.

Trin 3 - Montér PTFE-slangens udløserknap

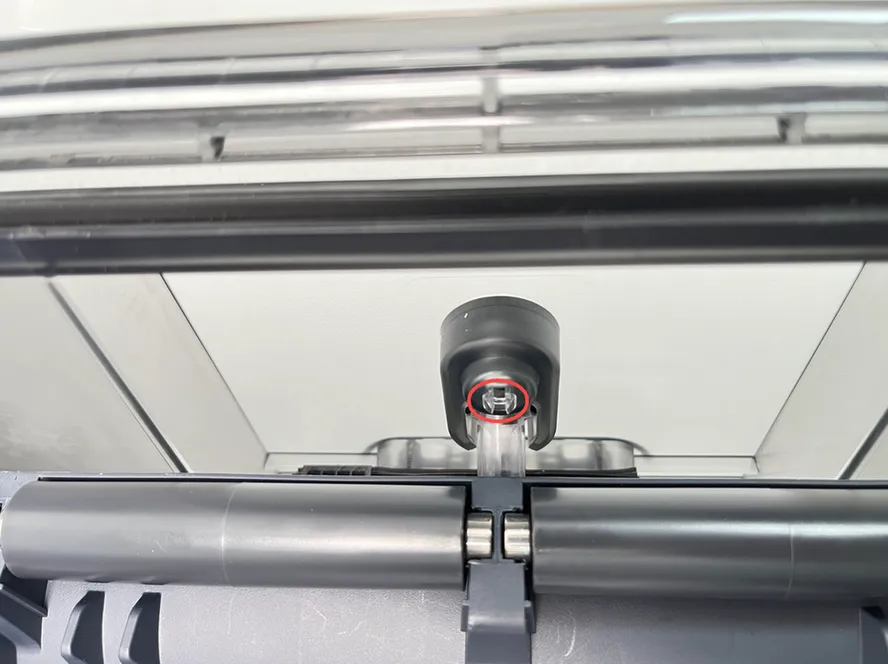

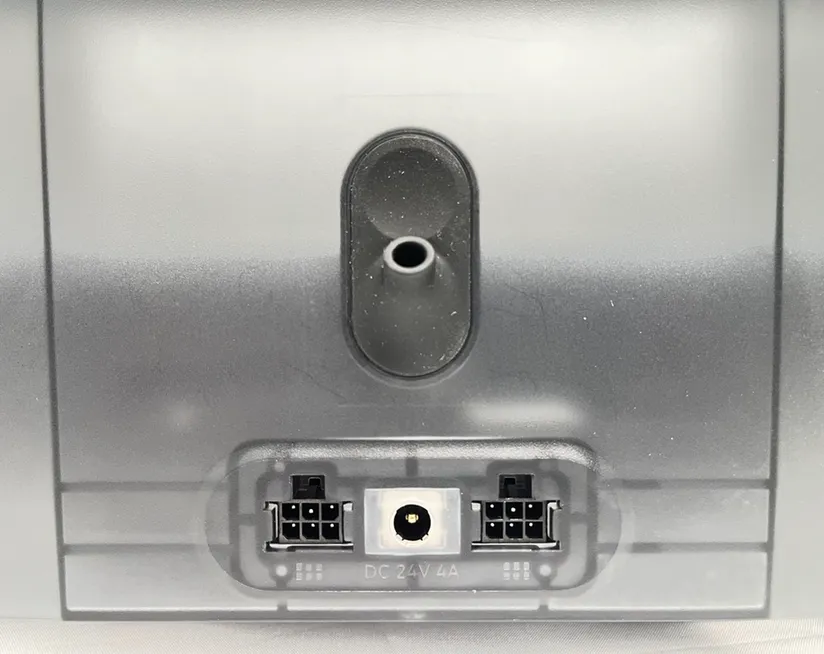

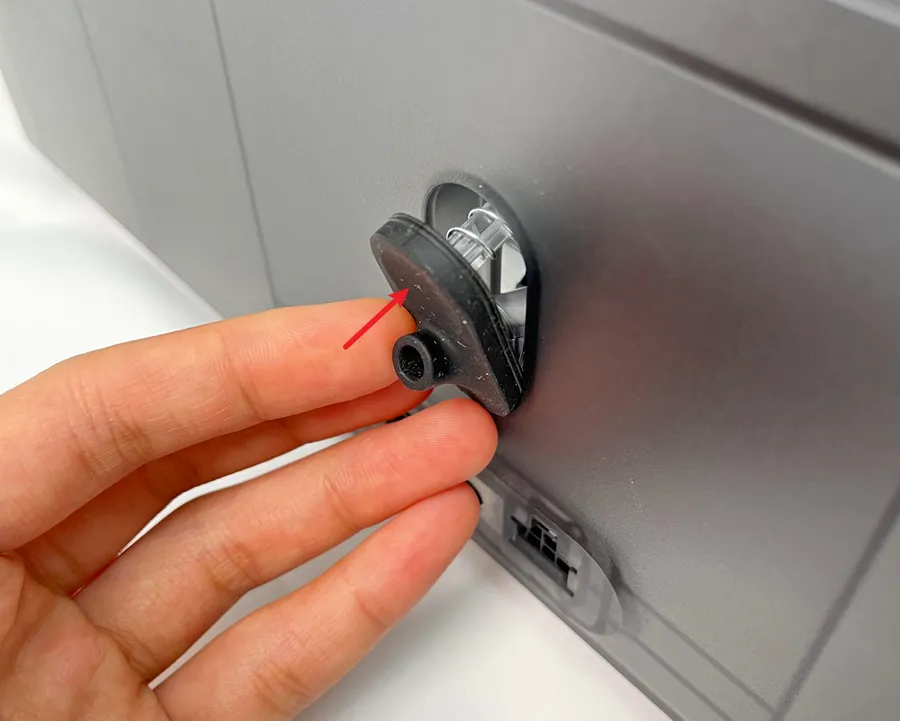

Tryk PTFE-slangens udløserknap tilbage i huset i følgende retning, sæt clipsen jævnt i den tilsvarende rille, og hold det sorte silikonehus flugtende monteret.

Trin 4 - Tilslut PTFE-slangen

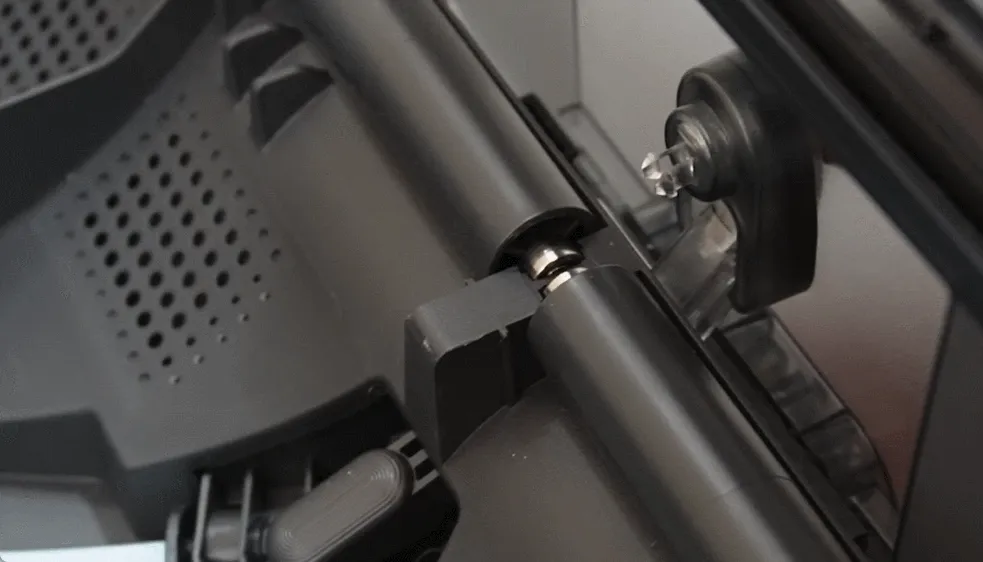

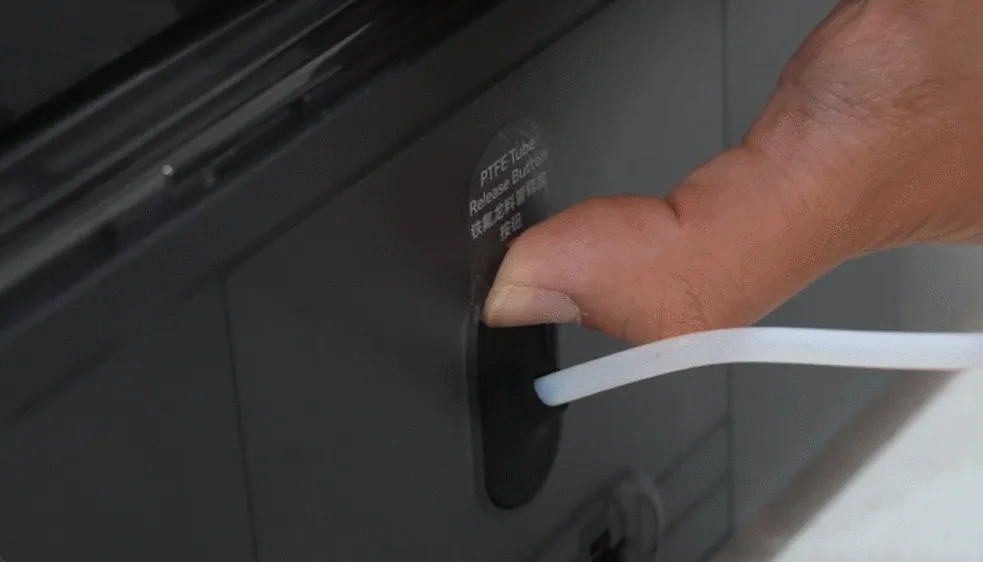

Kontrollér, at PTFE-slangens silikoneholder flugter med filamenthullet på filament-hubenheden, og skub PTFE-slangen ind fra bagsiden af AMS'en. Træk i PTFE-slangen efter monteringen for at bekræfte, at den sidder fast.

Kalibrering

Tilslut strømkablet, forbind AMS'en til printeren, tænd for strømmen, og begynd at bruge AMS'en til at indlæse filament via betjeningen på skærmen. Hvis indlæsningen kan gennemføres, og der ikke vises fejlmeddelelser under hele indlæsningsprocessen, er udskiftningen lykkedes.

Ellers skal du kontrollere alle forbindelser og prøve igen. Hvis problemet fortsætter, bedes du kontakte Bambu Labs serviceteam for yderligere hjælp.
