Udskift bundkort i AMS 2 Pro

Gældende printermodeller

AMS 2 Pro (herefter benævnt AMS)

AMS 2 Pro bundkort

AMS-bundkortet er AMS'ets centrale strømkort. Det giver en række forbindelser, som de forskellige funktionelle komponenter tilsluttes igennem.

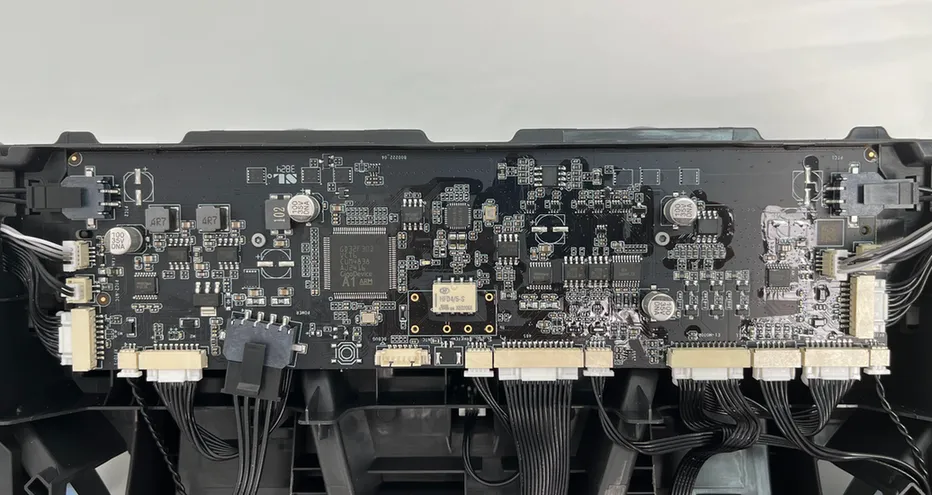

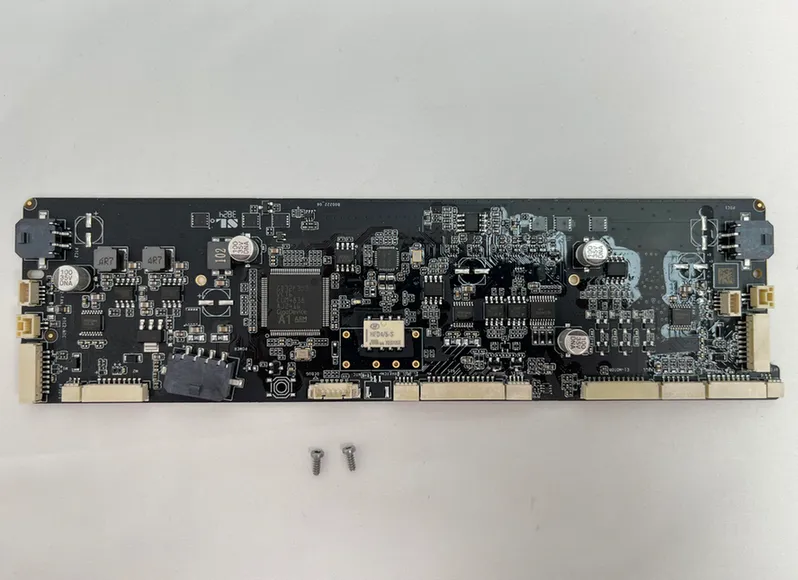

AMS 2 Pro bundkort, visning 1 AMS 2 Pro bundkort med forbindelser, visning 2

Hvornår skal det bruges?

Når der opstår fejl som unormal spænding på AMS-bundkortet, unormal opvarmning eller afbrænding af komponenter, unormal kommunikation mellem moduler, beskadigede forbindelser og uoprettelig fejl ved firmwareopdatering, kan det være nødvendigt at udskifte AMS-bundkortet.

Nødvendigt værktøj og materialer

  • Nyt AMS 2 Pro strømkort

  • H2.0-unbrakonøgle

  • H1.5-unbrakonøgle

  • 30 minutter

Skrueliste

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, inklusive arbejde på printerens elektronik og printhovedets ledninger. Udfører du opgaver, mens printeren er tændt, kan det give kortslutning, som fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at skille dele ad, inklusive hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og skabe yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller er i tvivl om at følge denne guide, anbefaler vi, at du indsender en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give den hjælp, du har brug for.

Før du starter, skal du sikre dig, at AMS'et er afbrudt fra printeren.

Fjern bundkortet

Trin 1 - Fjern PTFE-slangen bag på AMS'et

Tryk på PTFE-slangens udløserknap bagfra på AMS'et for at frigøre forbindelsen, og træk derefter PTFE-slangen ud bagfra på AMS'et.

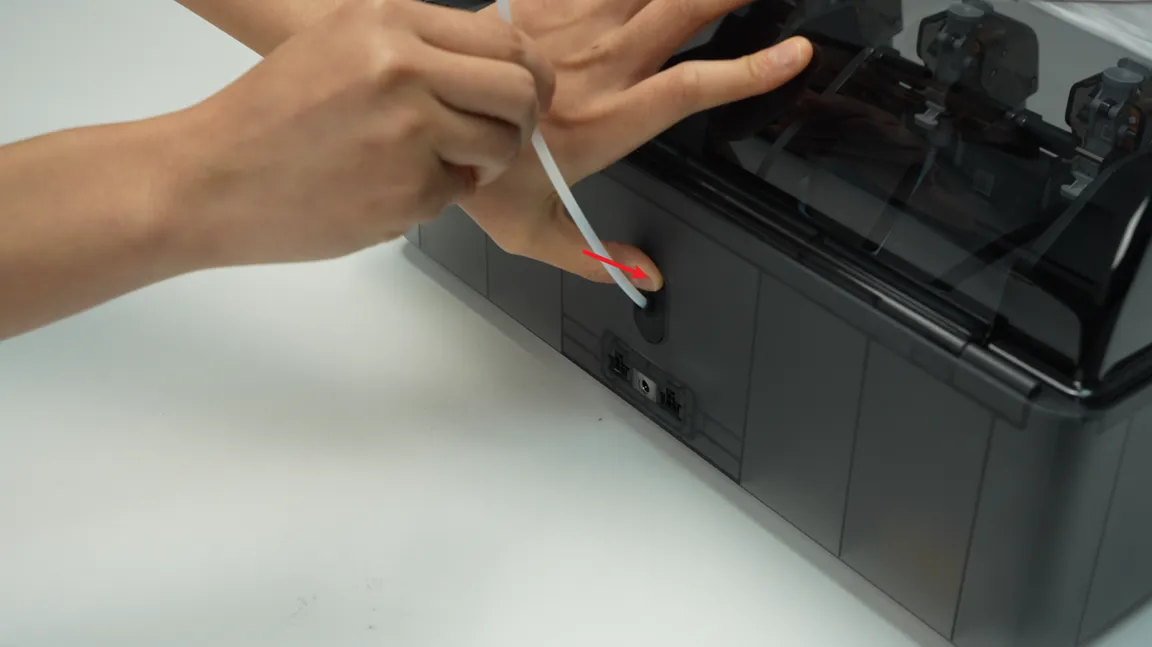

PTFE-slangen trækkes ud bag på AMS'et

Trin 2 - Træk PTFE-slangens udløserknap ud

Klem clipsen fra indersiden af det nederste dæksel for automatisk at frigøre PTFE-slangens udløserknap, og træk derefter udløserknappen ud bagfra på AMS'et.

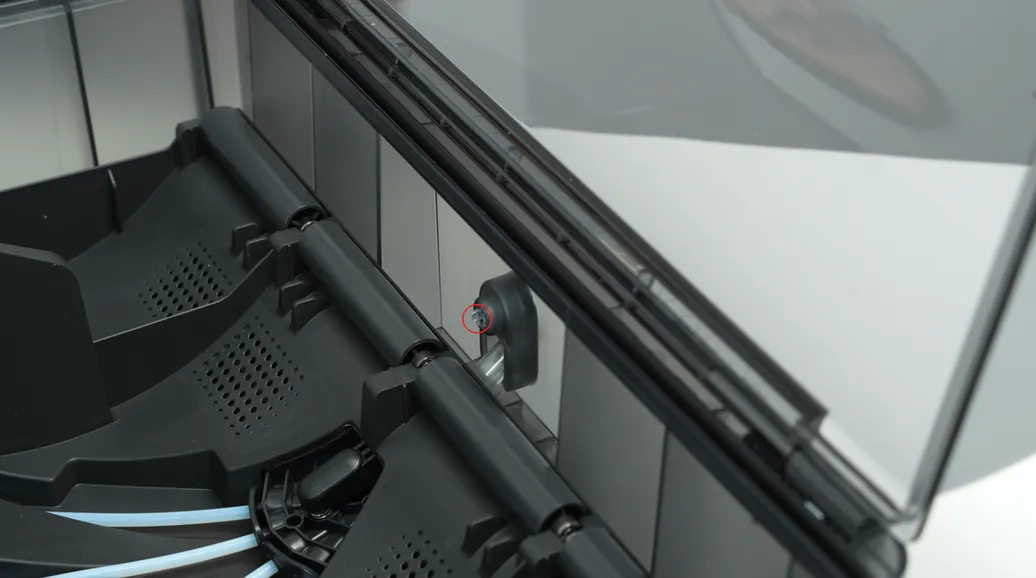

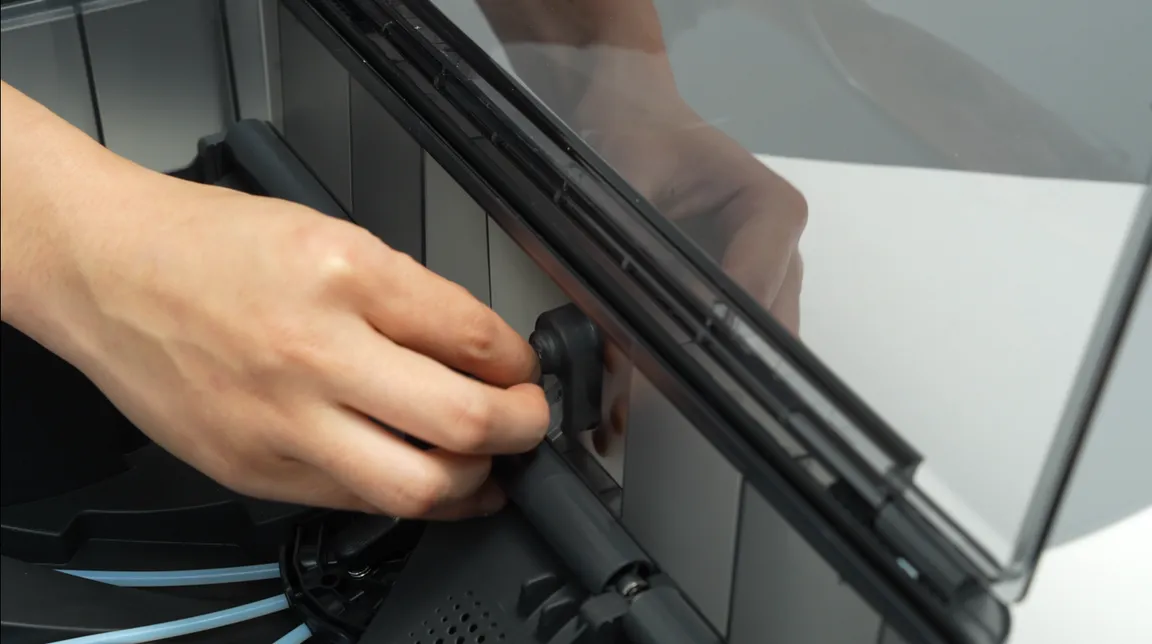

Clipsen klemmes fra indersiden af dækslet Udløserknappen trækkes ud bagfra

Når du klemmer beslaget sammen, skal du med den anden hånd holde PTFE-slangen bagfra på AMS'et for at frigøre kontakten og forhindre, at fjederen skydes ud og går tabt.

Trin 3 - Fjern AMS-hovedrammen

Fjern de drevne støttebøsninger i de to midterste slots for at blotlægge de to skruehuller. Når du fjerner lejebøsningen, skal du være forsigtig med lejerne i begge ender for ikke at tabe dem.

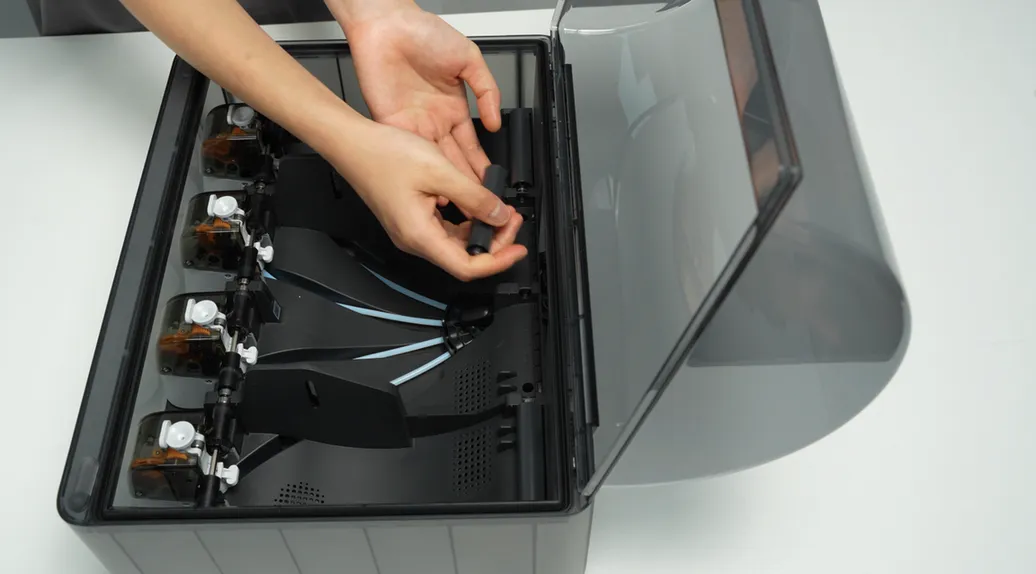

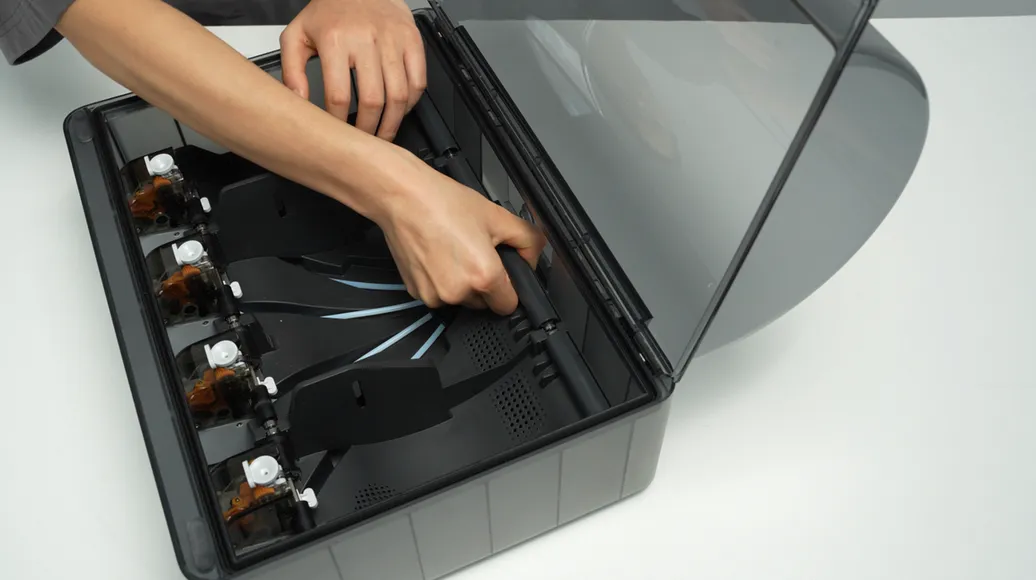

Drevet støttebøsning i midterste slot fjernes Skruehullerne blotlagt

Fjern de to skruer A, der fastholder AMS-hovedrammen.

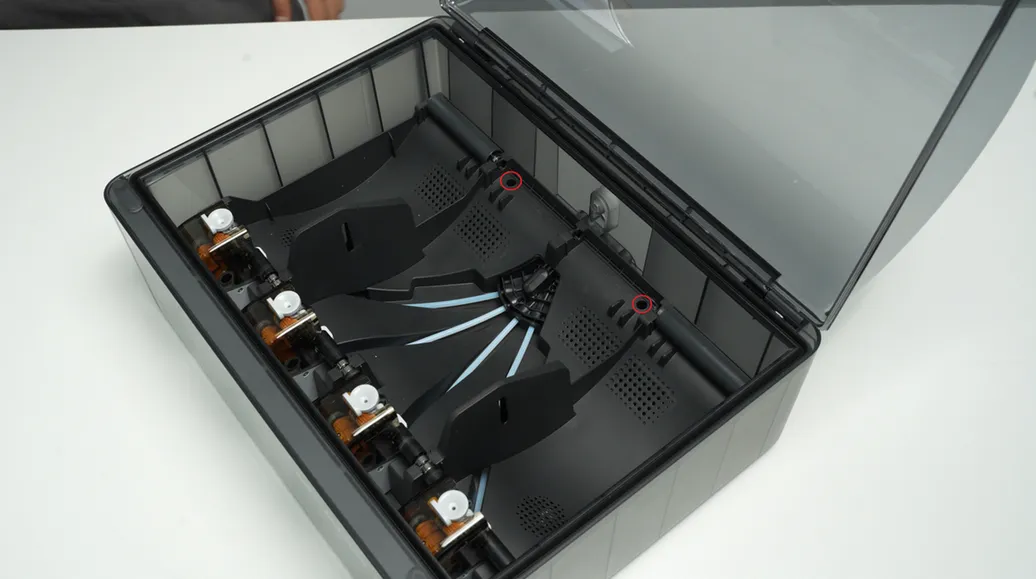

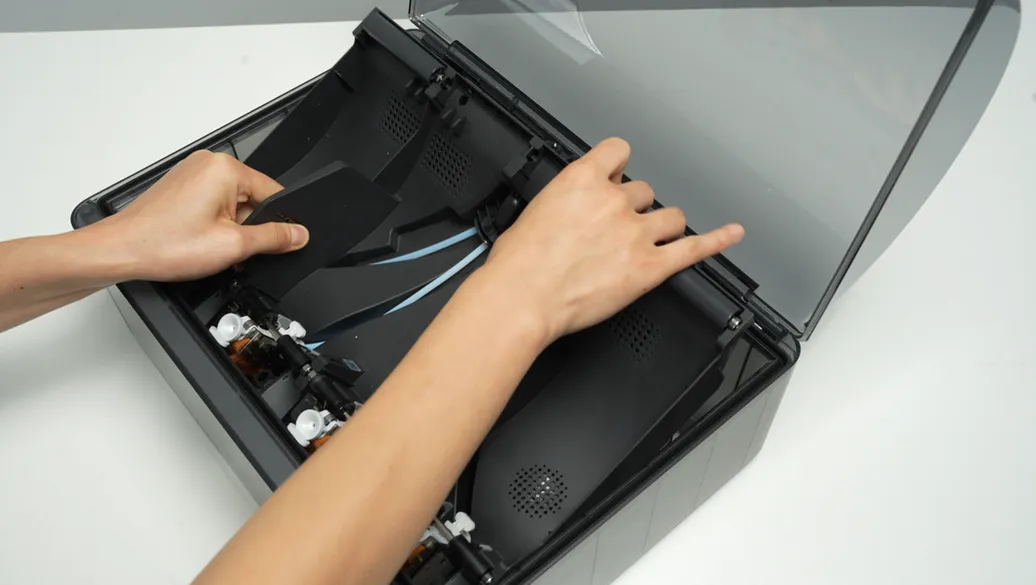

Skrue A i hovedrammen fjernes, side 1 Skrue A i hovedrammen fjernes, side 2

Løft den bageste del af hovedrammen helt op, og placér den lodret på det nederste dæksel af AMS'et. Bemærk, at der er kabler tilsluttet, så gå ikke voldsomt til værks. Når du løfter, anbefales det først at løfte den forreste del af hovedrammen og derefter skubbe den fremad for at gøre plads til den bageste del af rammen.

Når du placerer AMS-hovedrammen lodret, skal du undgå de elektroniske komponenter ved ventilationsåbningen, så de ikke bliver mast.

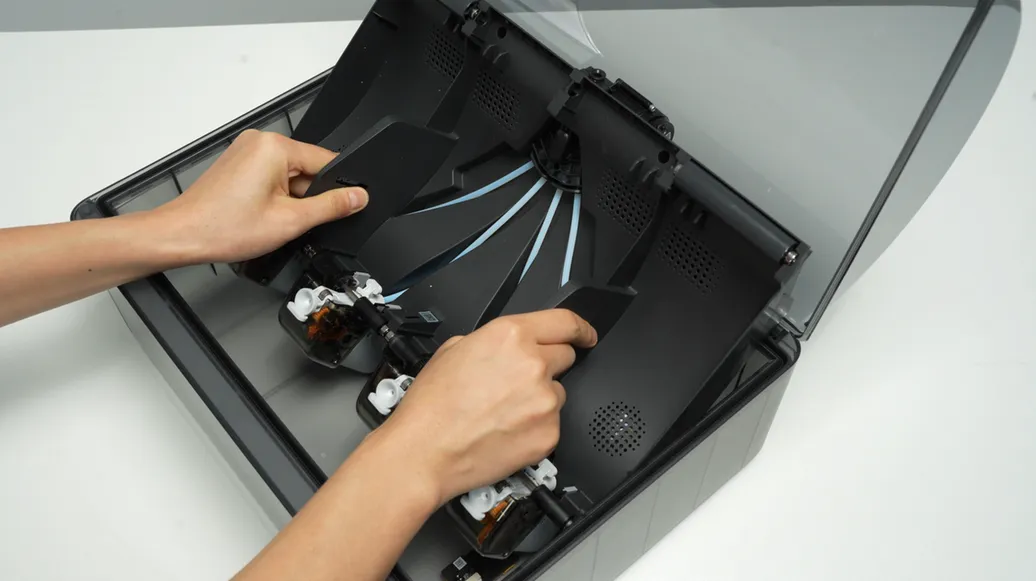

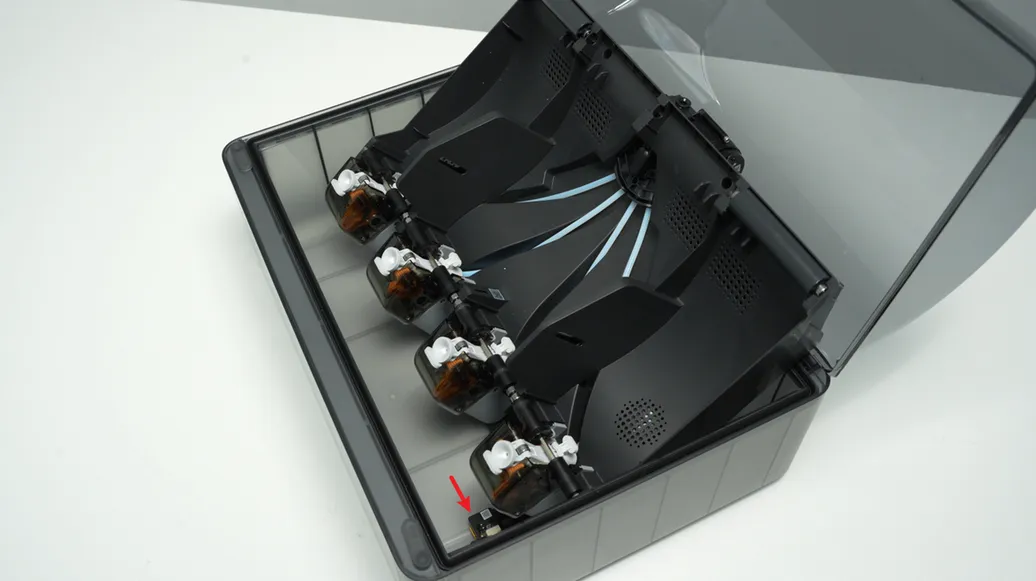

Hovedrammen løftes op Hovedrammen placeres lodret på det nederste dæksel

Lås stikbeslaget op, tag signalkablet og strømkablet på AMS-strømkortet ud, og løft hele AMS-hovedrammen ud.

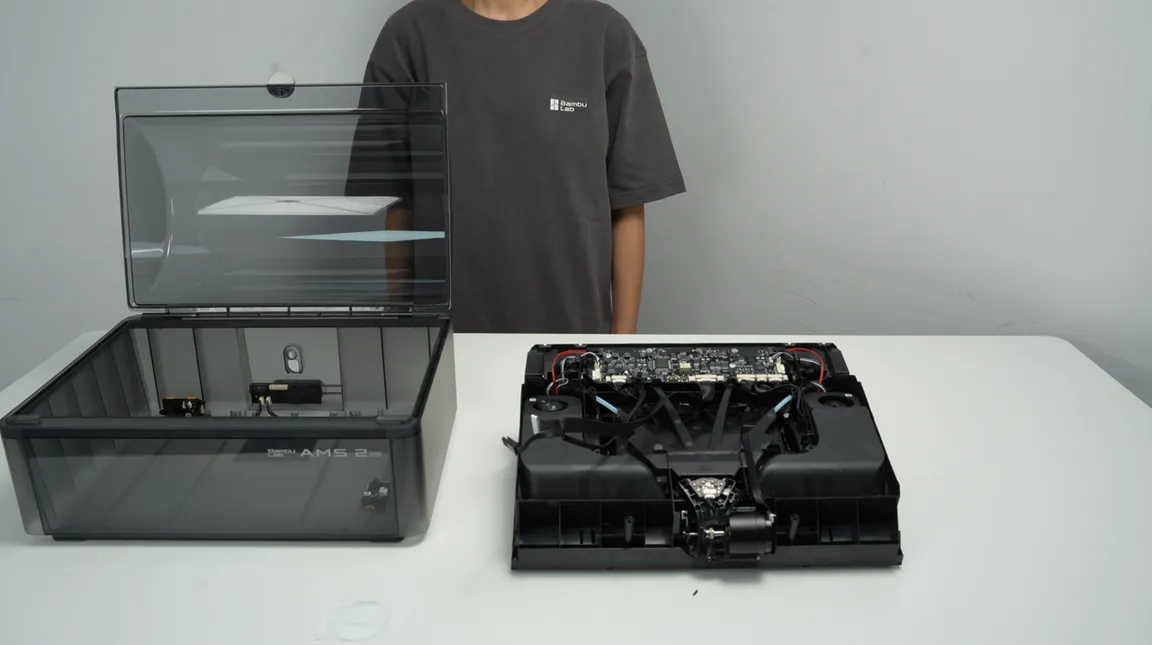

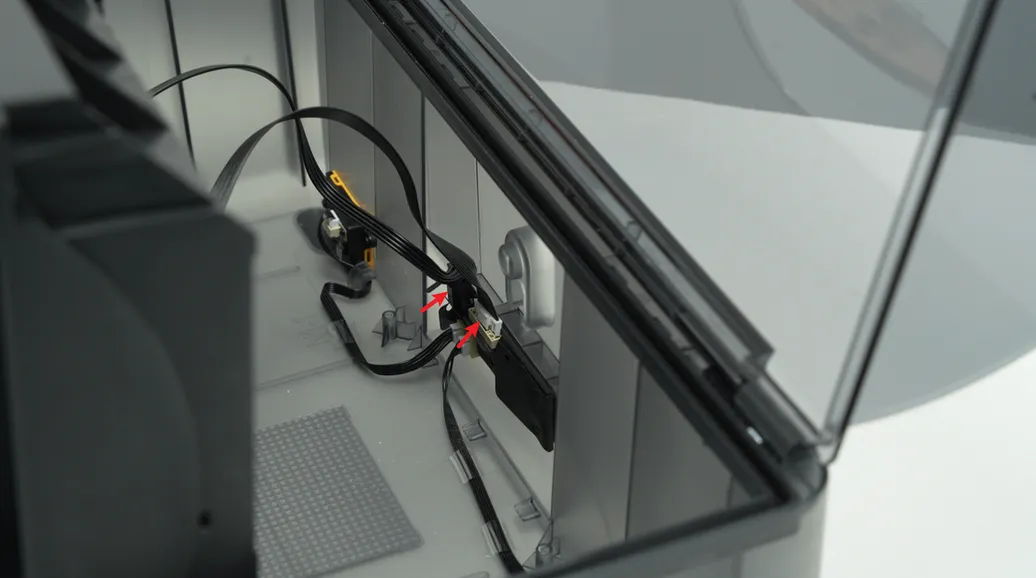

Signal- og strømkabel tages ud af strømkortet Hovedrammen løftes ud i sin helhed

Trin 4 - Afbryd 18 kabler

Tag alle kabler ud af deres forbindelser på bundkortet. Det anbefales at mærke kablerne eller tage et billede af forbindelserne for at undgå fejl, når de skal tilsluttes igen senere.

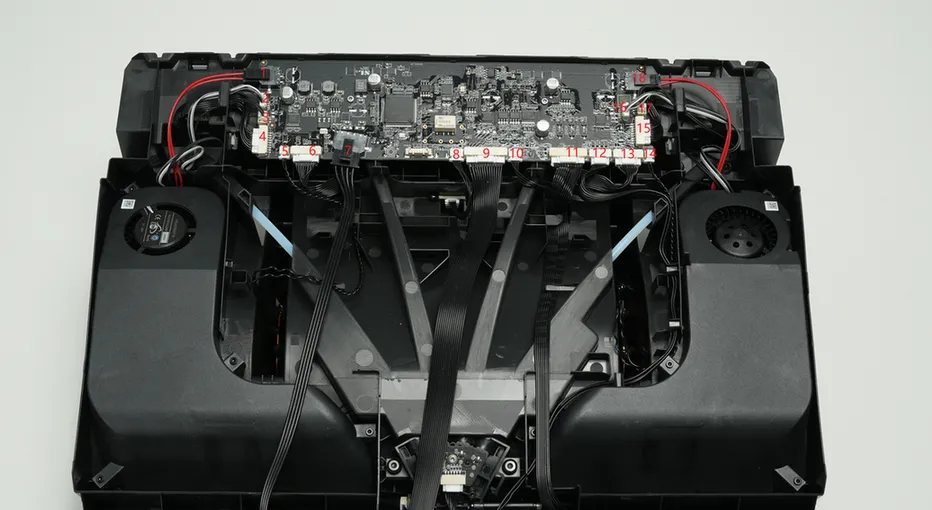

18 kabler afbrydes fra bundkortet

Trin 5 - Fjern bundkortet

AMS-bundkortet er fastgjort med 2 skruer og 6 clips.

Efter du har fjernet de 2 skruer, løfter du AMS-bundkortet fra bunden, klemmer den yderste clips til venstre udad og fjerner derefter AMS-bundkortet.

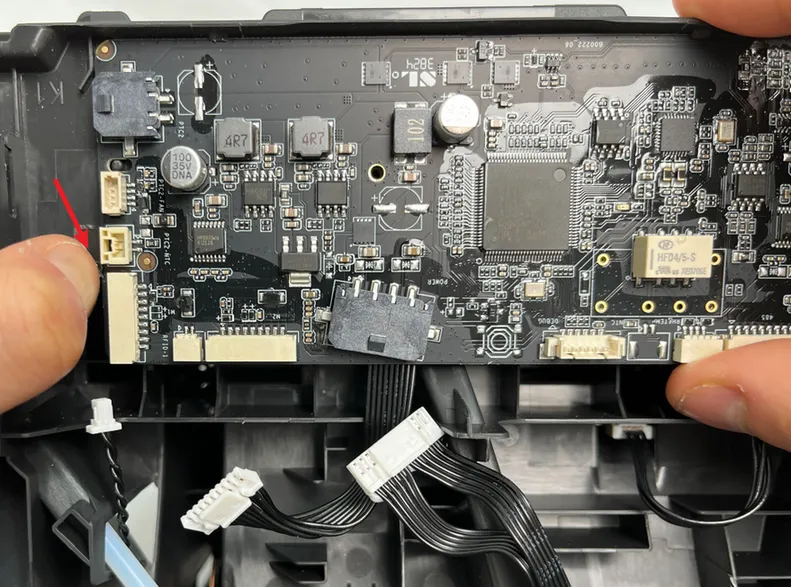

Bundkortet løftes fra bunden Den venstre clips klemmes udad, og bundkortet fjernes

Monter bundkortet

Trin 1 - Monter bundkortet

Monter bundkortet på AMS-hovedrammen. Sæt først AMS-bundkortet ind i de 3 clips på den øvre kant nedefra og op, tryk det derefter let ned, og sæt det ind i de 2 clips til venstre og højre.

Venlig påmindelse: Når du monterer AMS-bundkortet, skal du være opmærksom på at tjekke stikket og ikke trykke på stikket på bagsiden af bundkortet.

I dette trin skal du ikke skrue bundkortets 2 skruer fast. Skru skruerne fast, efter alle stik er sat i i næste trin.

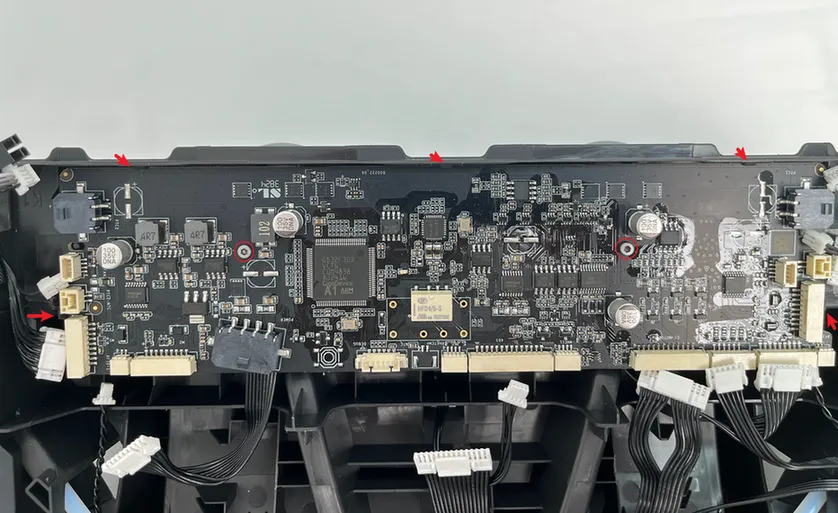

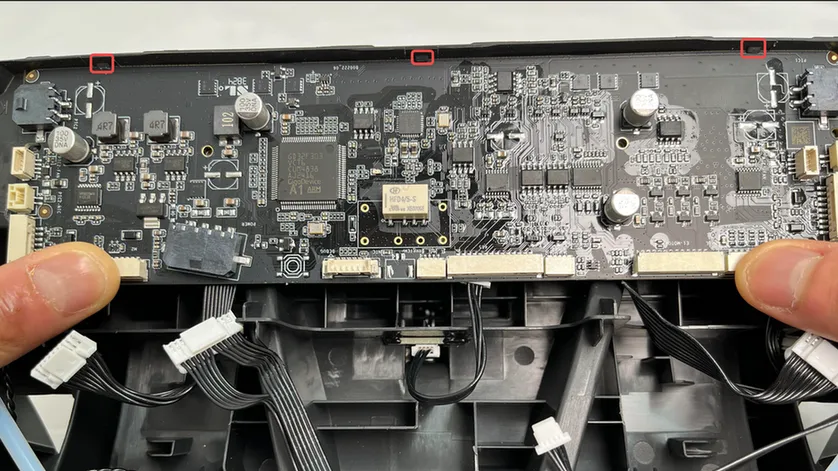

Bundkortet sættes ind i de 3 øverste clipsSat på forhånd ind i de 3 øverste clips Bundkortet trykkes ind i clipsene til venstre og højre

Trin 2 - Tilslut 18 kabler

Tilslut de 18 kabler efter mærkerne eller billederne fra før afbrydelsen. Når du har bekræftet, at bundkortet er monteret og fastholdt af de 5 clips, skruer du de 2 skruer fast.

Tips: Tjek, at hvert stik er sat helt i. For eksempel giver feederstikkene en kliklyd, når de er sat helt i, så du undgår, at AMS'et fungerer unormalt efter opstart.

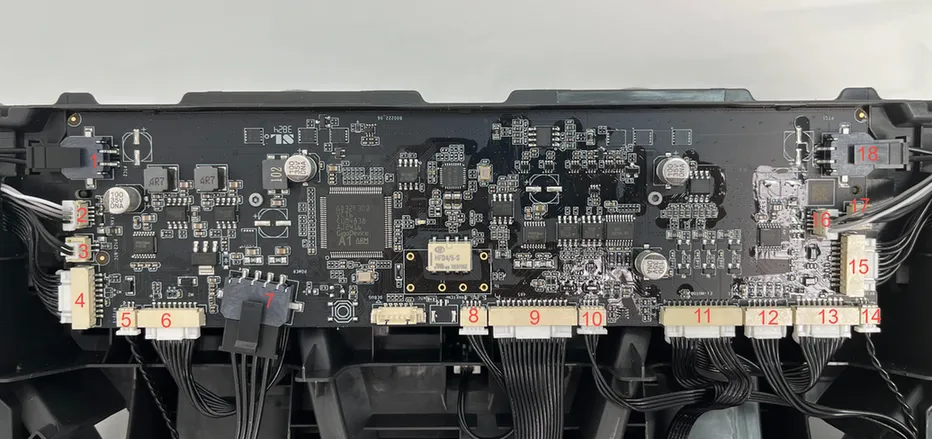

Oversigt over placering af de 18 kabelforbindelser

Nr. Forbindelse til Nr. Forbindelse til Nr. Forbindelse til
1 Varmelegeme i varmeenhed (slot 1 og 2) 7 AMS-strømkort (strømkabel) 13 Feederenhed 3
2 Ventilator i varmeenhed (slot 1 og 2) 8 Temperatur- og fugtsensor 14 RFID-spole 2
3 NTC i varmeenhed (slot 1 og 2) 9 AMS-strømkort (485-kommunikationskabel) 15 Feederenhed 4
4 Feederenhed 1 10 Filament-hub odometer 16 Ventilator i varmeenhed (slot 3 og 4)
5 RFID-spole 1 11 Filament-hub 17 NTC i varmeenhed (slot 3 og 4)
6 Feederenhed 2 12 Filamentsensor 18 Varmelegeme i varmeenhed (slot 3 og 4)

Trin 3 - Monter hovedrammen og de drevne støttebøsninger

Monter AMS-hovedrammen i AMS-bunddækslet, og tilslut signalkablet og strømkablet til AMS-strømkortet.

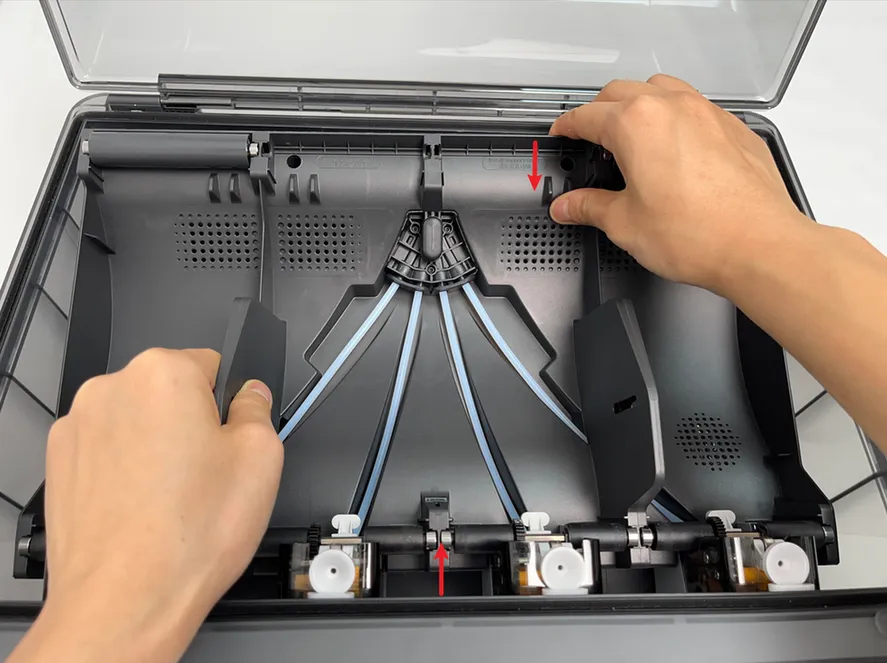

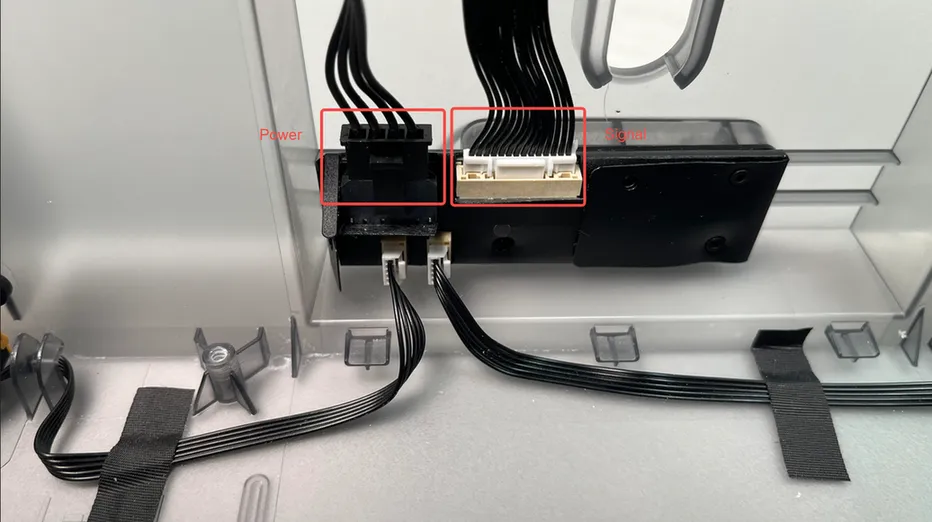

Hovedrammen monteres i bunddækslet Signal- og strømkabel tilsluttes strømkortet

Ret tapperne på bunddækslet ind efter sporene i midterrammen, og sæt det derefter i og montér.

Bunddækslets tapper rettes ind efter midterrammens spor

Når AMS-hovedrammen er monteret på plads, spænder du de to skruer for at fastgøre den.

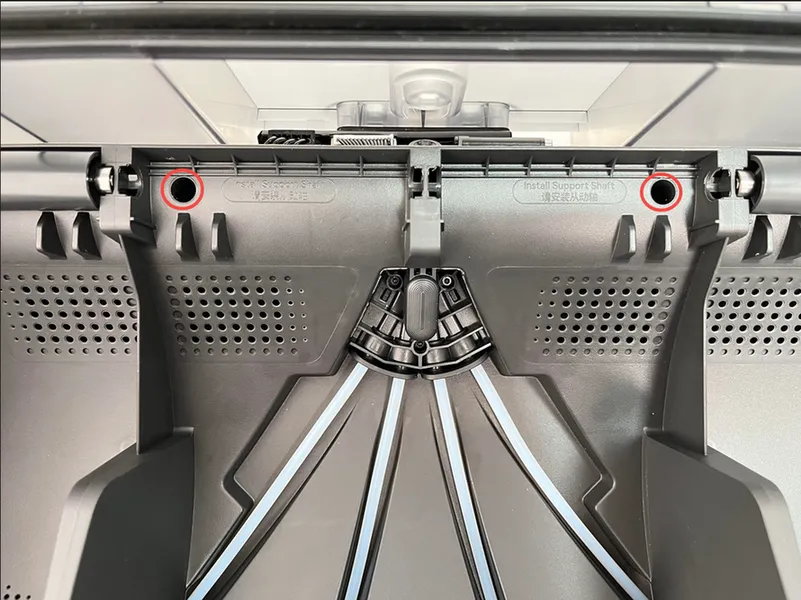

Hovedrammen fastgøres med to skruer

Monter de to midterste drevne støttebøsninger, og sørg for, at lejerne i begge ender af alle støtteaksler er trykket på plads.

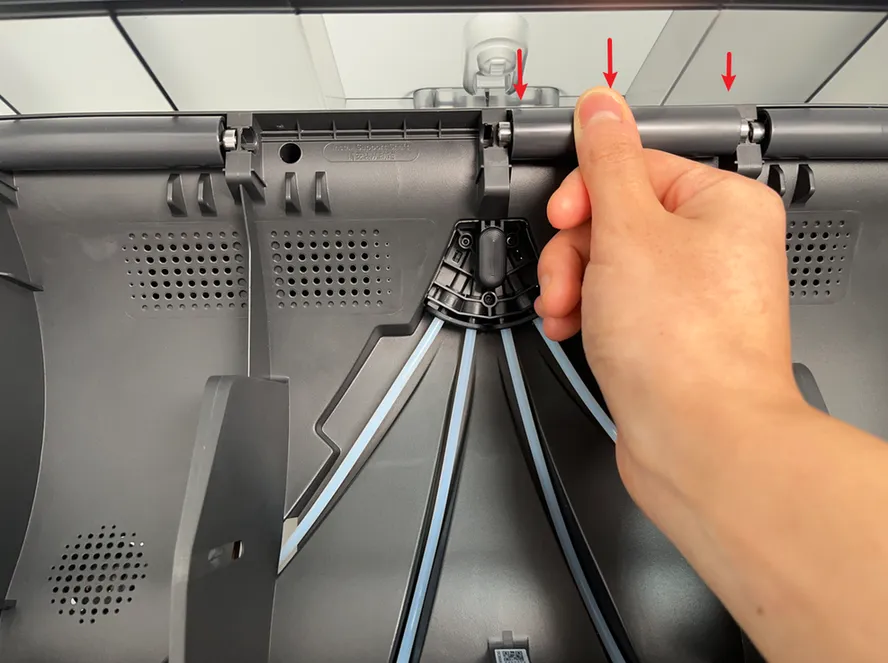

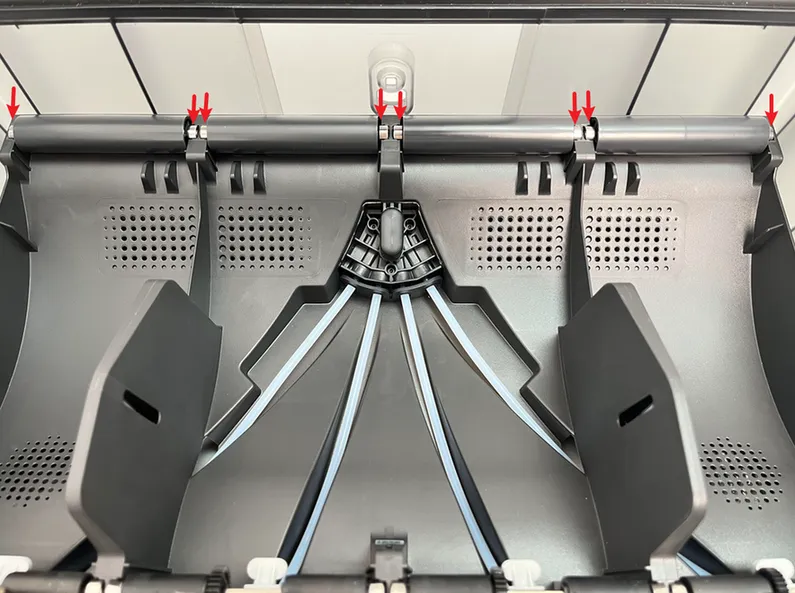

Drevet støttebøsning monteres Lejerne trykkes på plads i begge ender

Trin 4 - Monter PTFE-slangens udløserknap

Tryk PTFE-slangens udløserknap tilbage i huset i følgende retning, før beslaget jævnt ind i det tilsvarende spor, og hold det sorte silikonehus fladt indlejret.

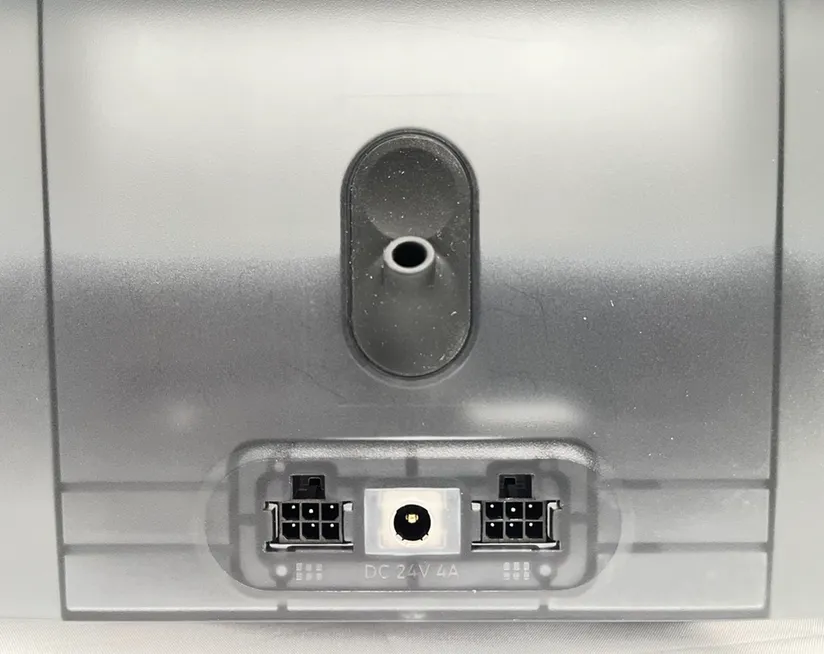

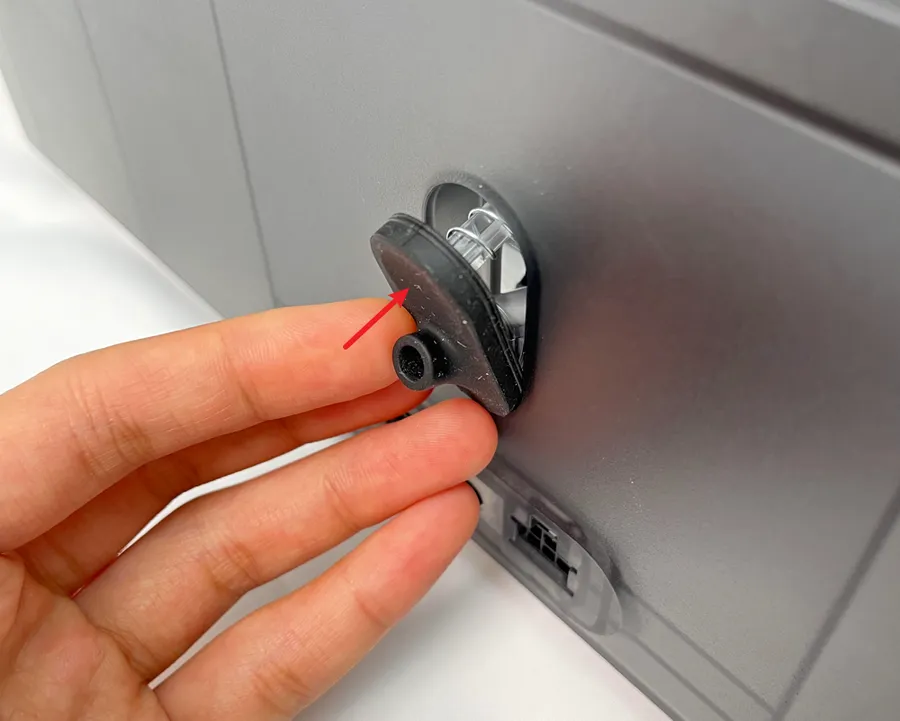

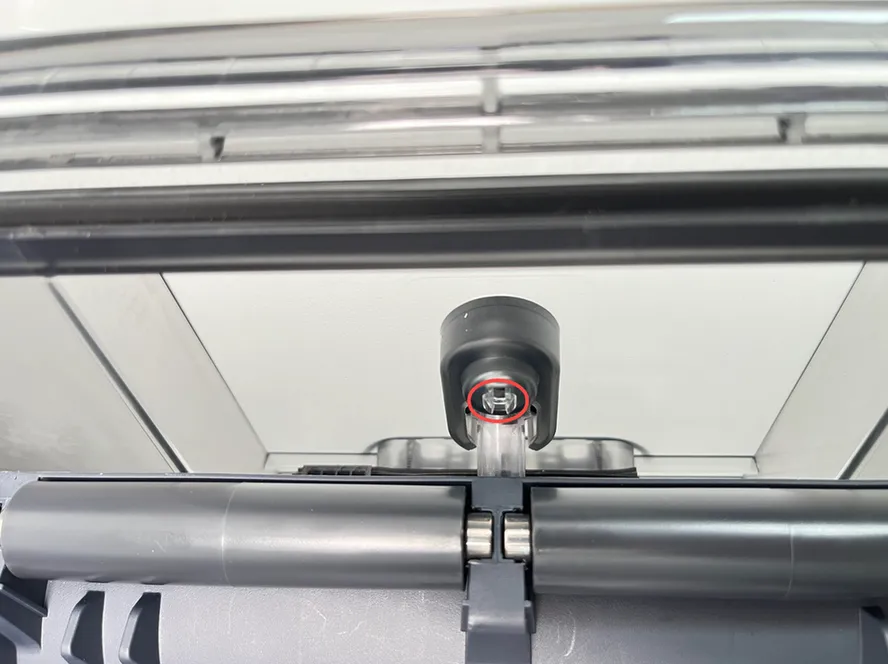

Udløserknappen trykkes tilbage i huset Beslaget føres ind i sporet Silikonehuset ligger fladt indlejret

Trin 5 - Tilslut PTFE-slangen

Tjek, at PTFE-slangens silikoneholder flugter med filamenthullet på filament-hubenheden, og skub PTFE-slangen ind bagfra på AMS'et. Efter monteringen skal du trække i PTFE-slangen for at bekræfte, at den sidder fast.

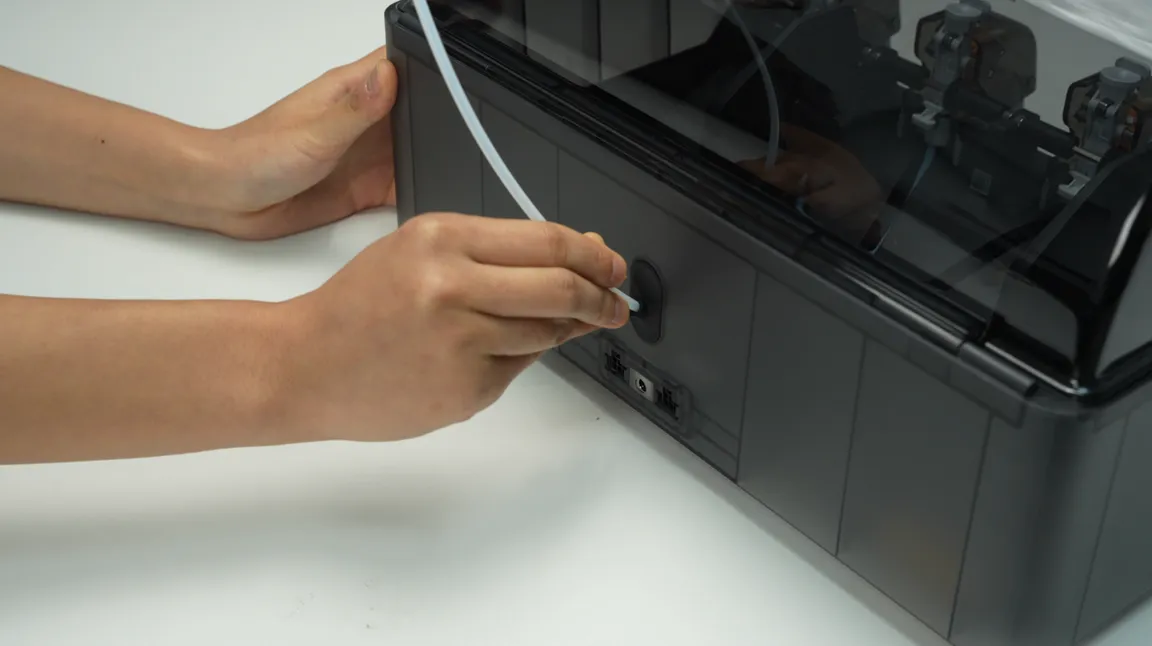

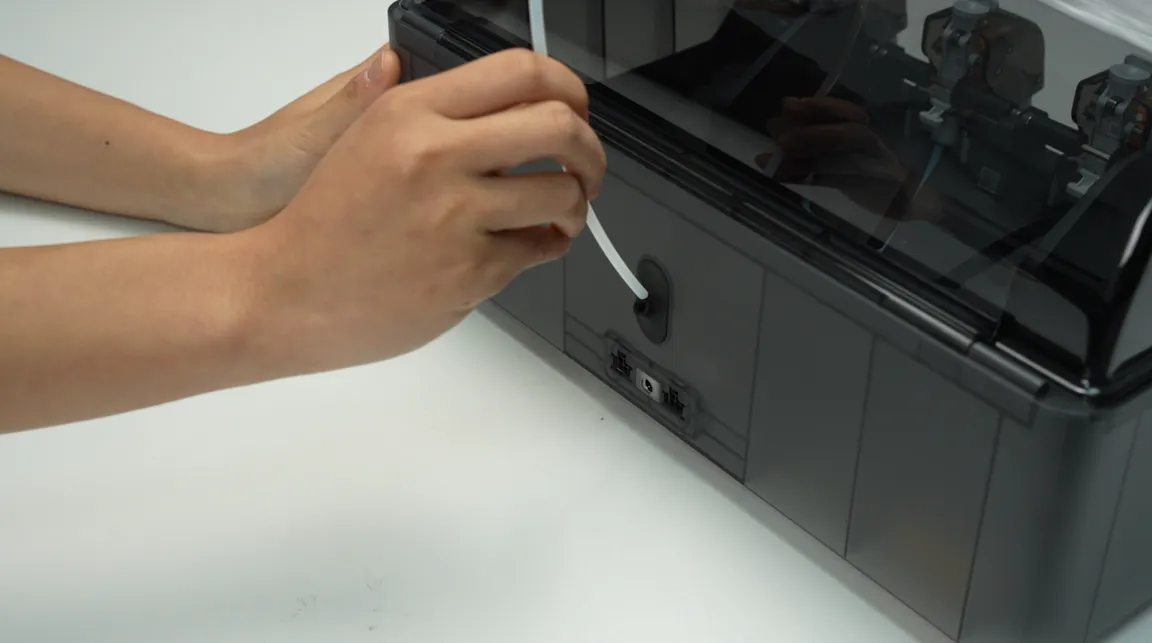

PTFE-slangen flugter med filamenthullet PTFE-slangen skubbes ind bagfra

Kalibrering

Tilslut strømkablet, forbind AMS'et til printeren, tænd for strømmen, og begynd at bruge AMS'et til at indføre filamenter via betjeningen på skærmen. Hvis indføringen kan gennemføres, og der ikke vises fejlmeddelelser under hele indføringsprocessen, er udskiftningen lykkedes.

Ellers skal du tjekke alle forbindelser og prøve igen. Hvis problemet fortsætter, så kontakt Bambu Labs serviceteam for yderligere hjælp.
