Udskift AMS 2 Pro feeder-enhed

Kompatible modeller

AMS 2 Pro (herefter kaldet AMS)

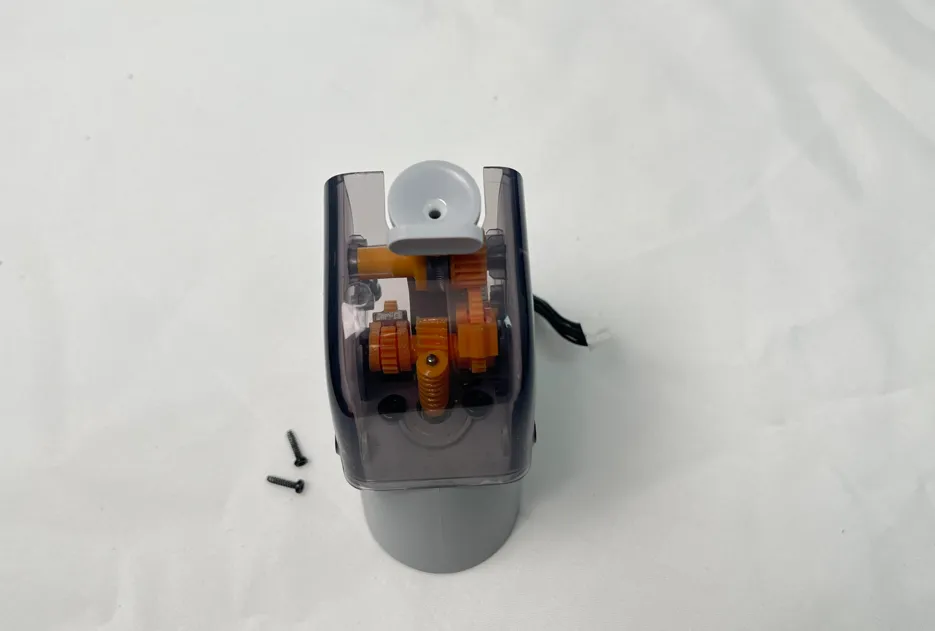

AMS 2 Pro feeder-enhed

Feeder-enheden er monteret på AMS'en og er den føringsenhed, der leverer den første drivkraft til AMS'en. Der er 4 feeder-enheder i én AMS.

Hvornår skal den bruges?

Ved hjulfejl, motorfejl eller synlig indvendig skade, eller når detekteringskontakten opfører sig uregelmæssigt.

Nødvendige værktøjer og materialer

• Ny AMS 2 Pro feeder-enhed

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

• 20 minutter

Skrueliste

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører nogen form for vedligeholdelse, herunder arbejde på printerens elektronik og ledningerne til printhovedet. Udføres opgaver med printeren tændt, kan det give en kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektronikkomponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du er i tvivl om eller har spørgsmål til denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Før du går i gang, skal du sikre dig, at AMS'en er afbrudt fra printeren.

Videoguide

Vi anbefaler, at du følger de illustrerede trin i denne artikel i rækkefølge, når du afmonterer og samler enheden igen. Hvis detaljerne i bestemte trin ikke er tydelige undervejs, kan du spole frem eller springe i videoen for at fokusere på de relevante handlinger.

Fjern feeder-enheden

Trin 1 - Fjern PTFE-slangen bag på AMS'en

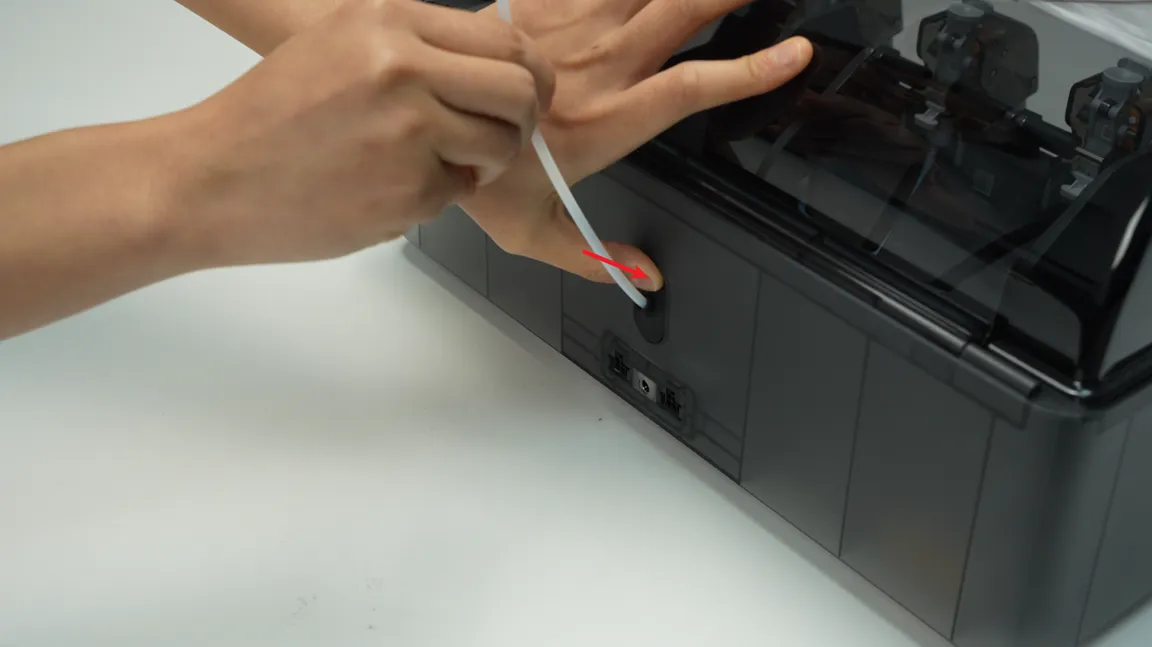

Tryk på PTFE-slangens udløserknap bag på AMS'en for at frigøre koblingen, og træk derefter PTFE-slangen ud bag fra AMS'en.

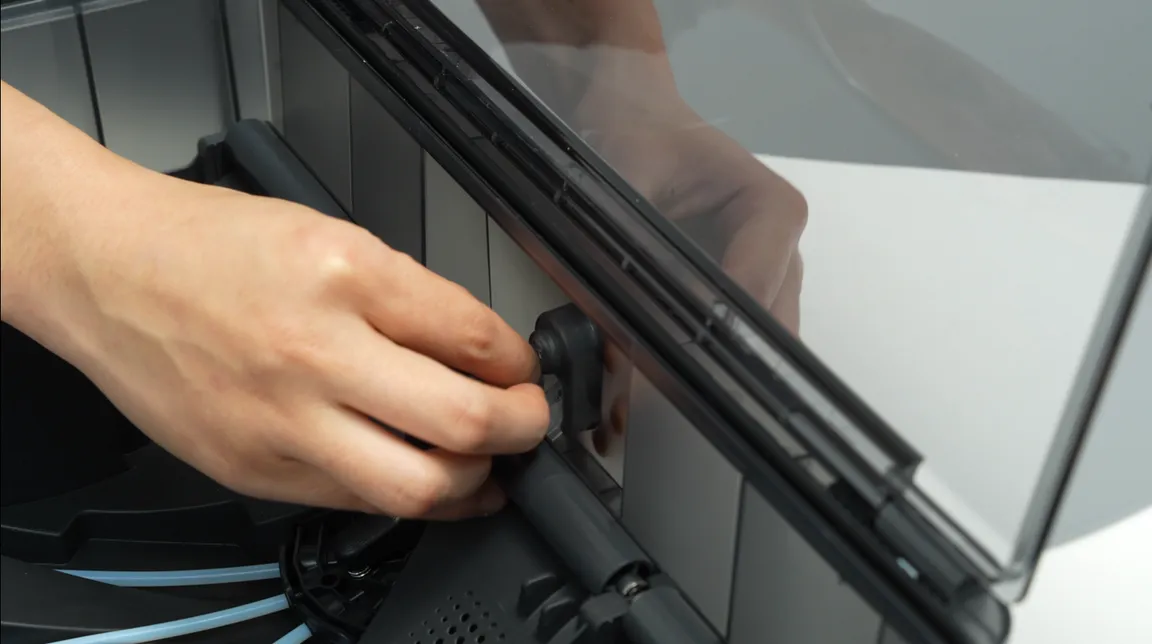

Trin 2 - Træk PTFE-slangens udløserknap ud

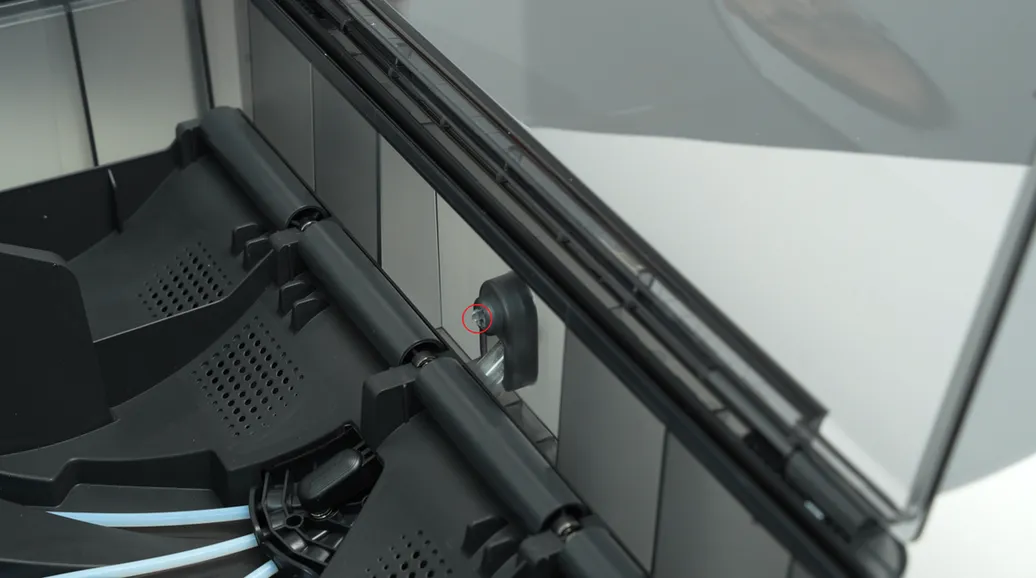

Klem clipsen fra indersiden af det nederste dæksel for automatisk at få PTFE-slangens udløserknap til at springe op, og træk derefter udløserknappen ud bag fra AMS'en.

Når du klemmer clipsen, skal du med den anden hånd holde PTFE-slangen bag på AMS'en for at frigøre kontakten og forhindre, at fjederen skydes ud og går tabt.

Trin 3 - Fjern AMS'ens hovedrammesamling

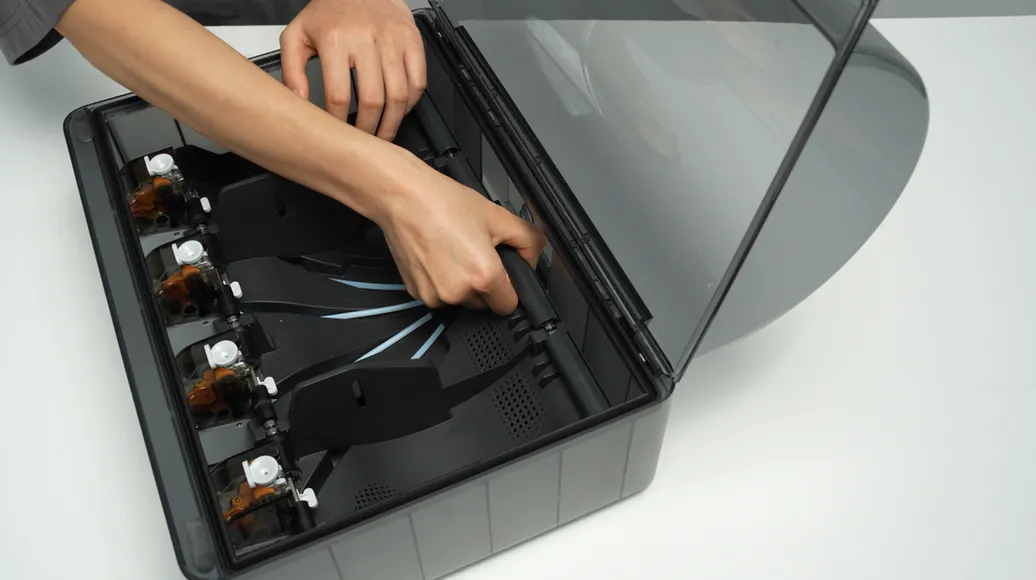

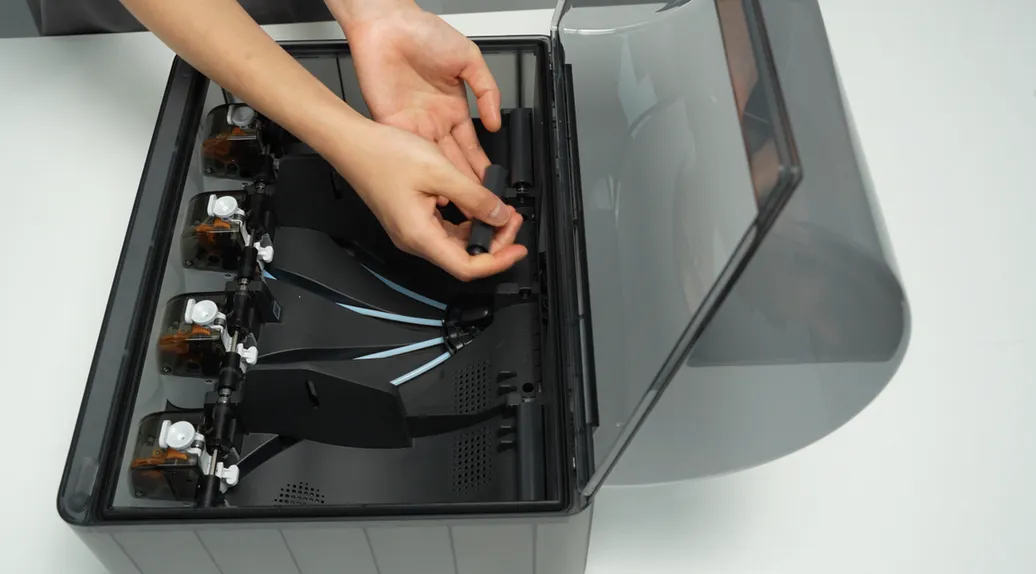

Fjern de drevne støttebøssesamlinger i de to midterste pladser for at blotlægge de to skruehuller. Når du fjerner lejebøssen, skal du passe på lejerne i begge ender for ikke at tabe dem.

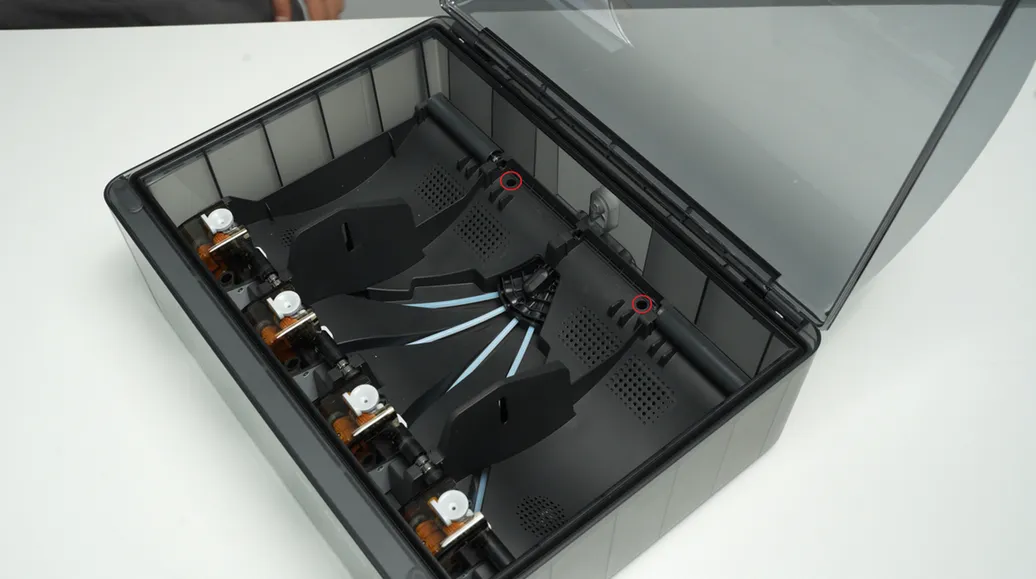

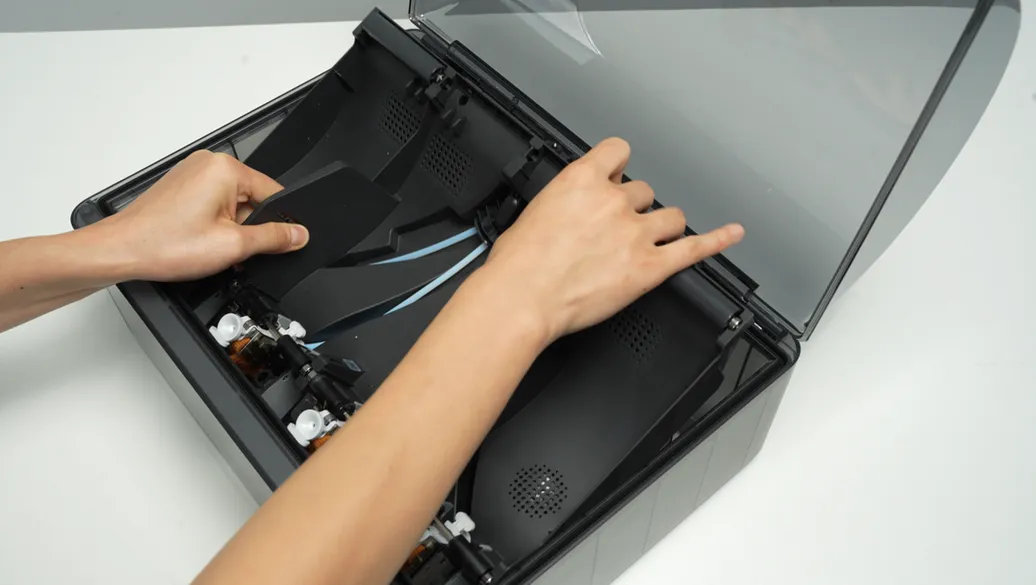

Fjern de to skruer A, der holder AMS'ens hovedramme.

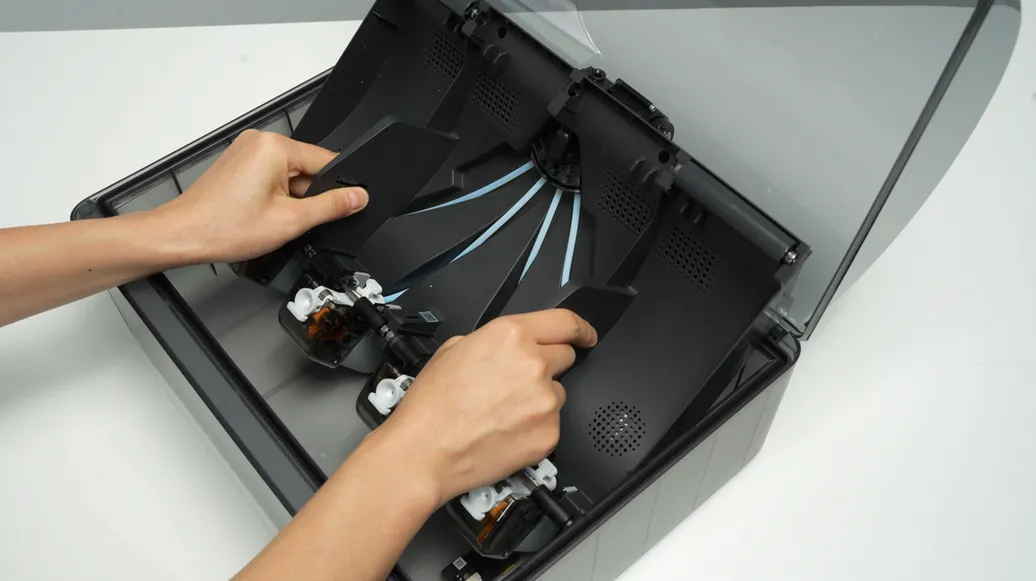

Løft den bageste del af hovedrammen helt op, og stil den lodret på AMS'ens nederste dæksel. Bemærk, at der er tilsluttede kabler, så gå ikke voldsomt frem. Når du løfter, anbefales det først at løfte den forreste del af hovedrammen og derefter skubbe den fremad for at give plads til rammens bageste del.

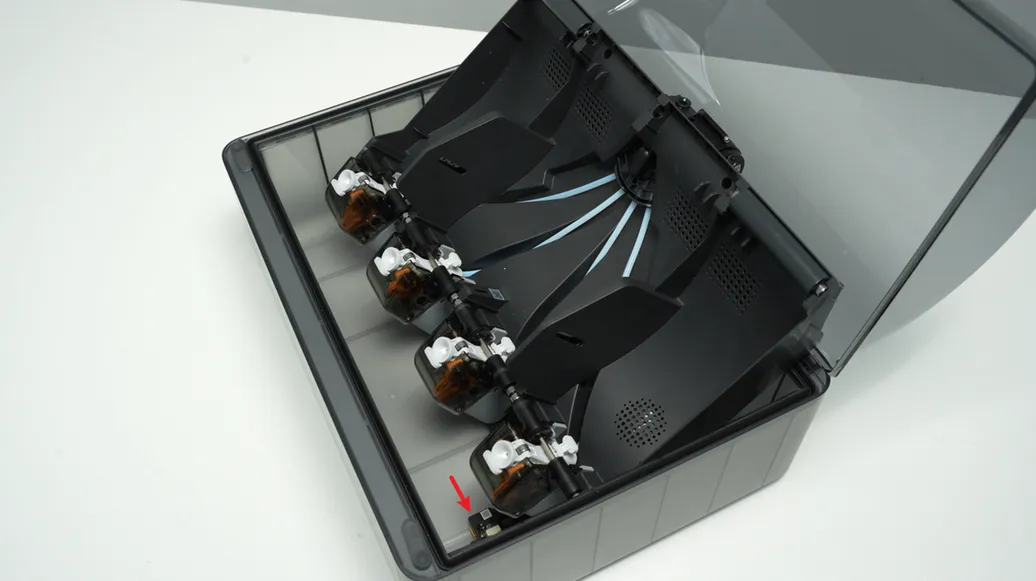

Når du stiller AMS'ens hovedramme lodret, skal du undgå ventilationens elektroniske komponenter for ikke at knuse dem.

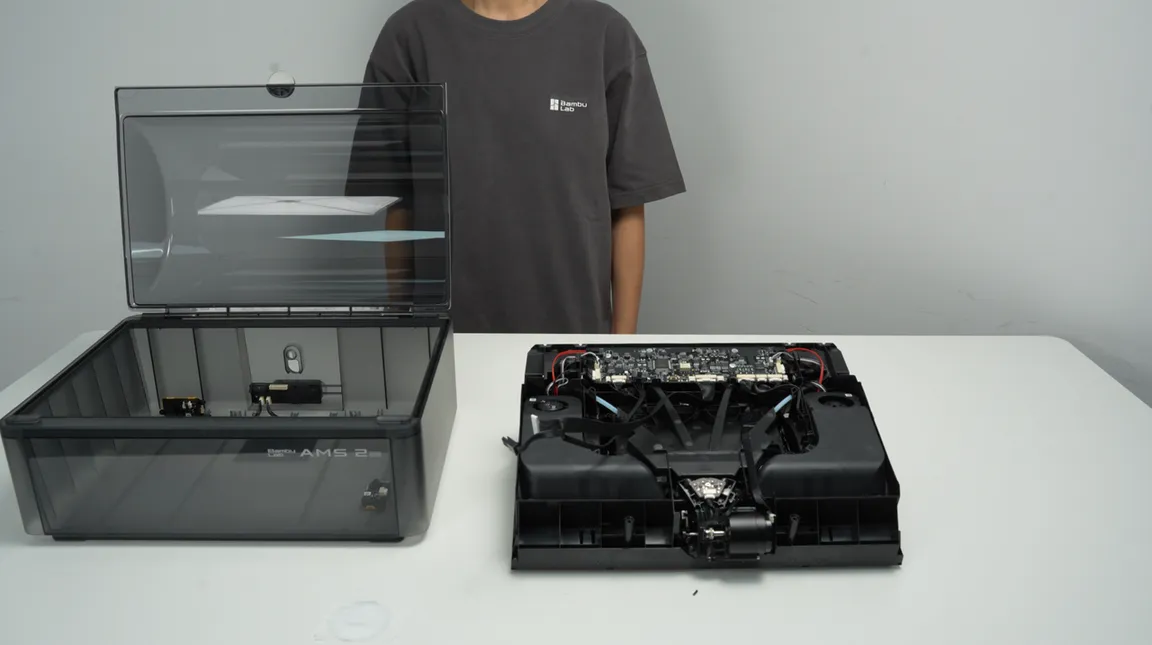

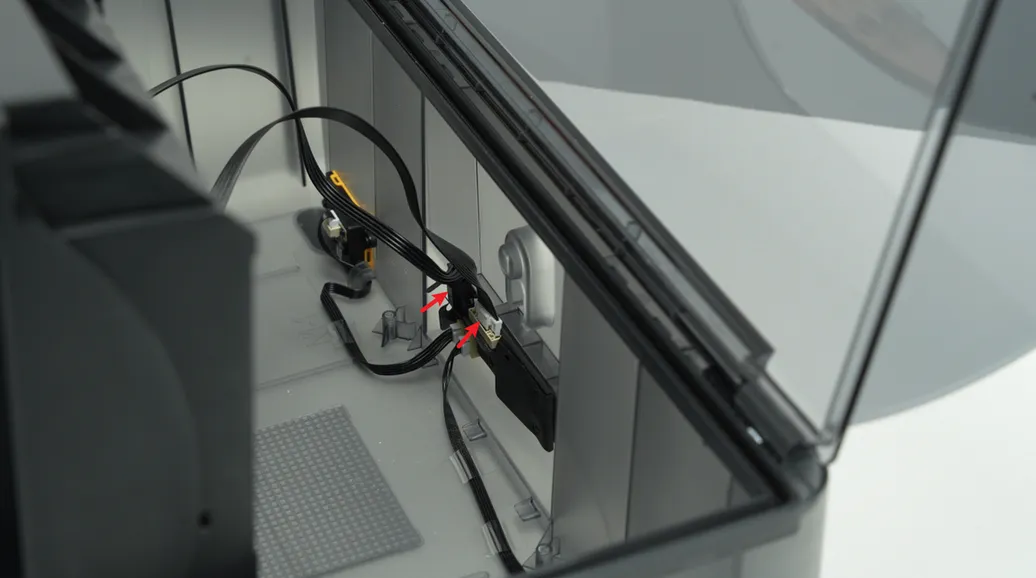

Frigør stikkets lås, frakobl signalkablet og strømkablet på AMS'ens strømkort, og løft hele hovedrammesamlingen ud.

Trin 4 - Fjern hovedrammens aktive støttebøssesamling

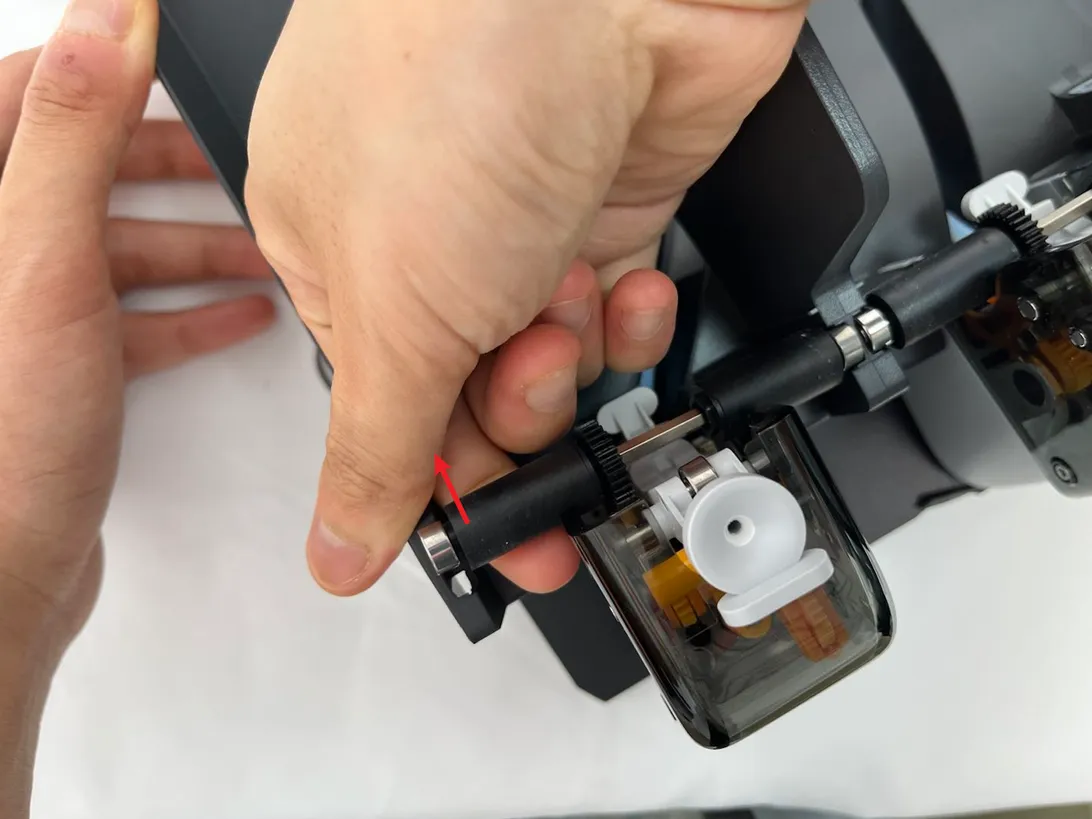

Fjern hovedrammens aktive støttebøssesamling ved den position, der svarer til den feeder-enhed, der skal udskiftes.

Trin 5 - Frakobl kablerne og PTFE-slangerne ved filament-hubben

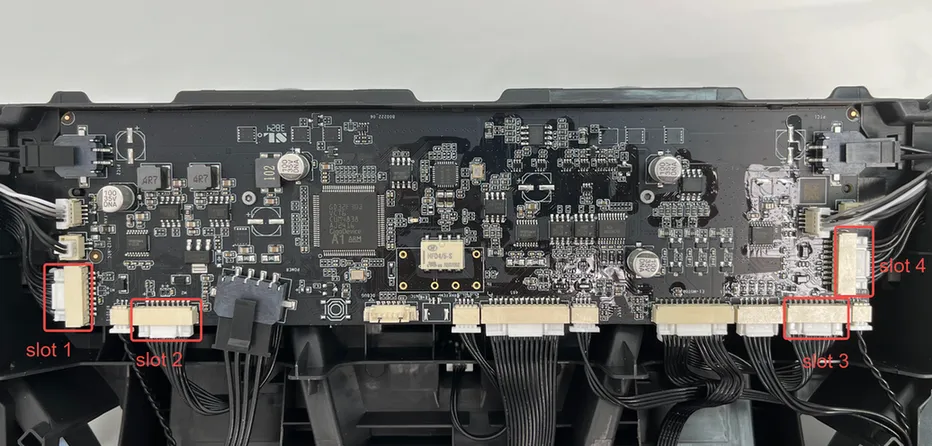

Frakobl kablerne mellem feeder-enhederne og bundkortet samt forbindelsen mellem feeder-enhedernes PTFE-slanger og AMS'ens filament-hub. Hvis du fx udskifter feeder-enheden i plads 1, skal du frakoble kablerne og PTFE-slangerne på de tilsvarende positioner.

Trin 6 - Fjern feeder-enheden

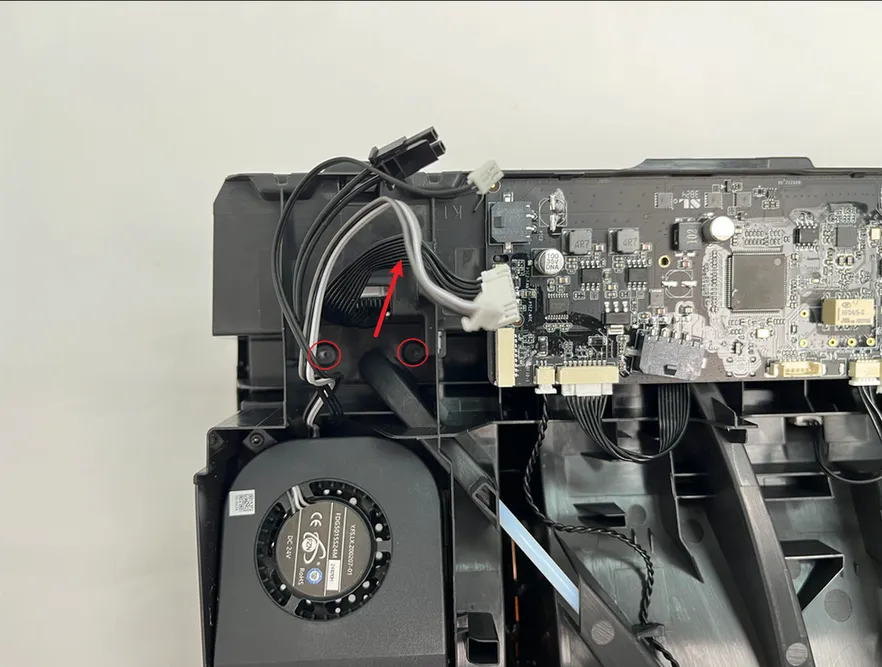

Fjern de 2 fastgørelsesskruer B på de tilsvarende positioner ud fra de feeder-enheder, der skal udskiftes. Hvis du udskifter feeder-enhed 1 & 4, skal du trække kablerne ud af kabelkanalen. Frakobl stikket, træk kablerne ud, skru feeder-enhedens skruer ud, skub feeder-enheden bagud for at frigøre den forreste clips, og fjern den.

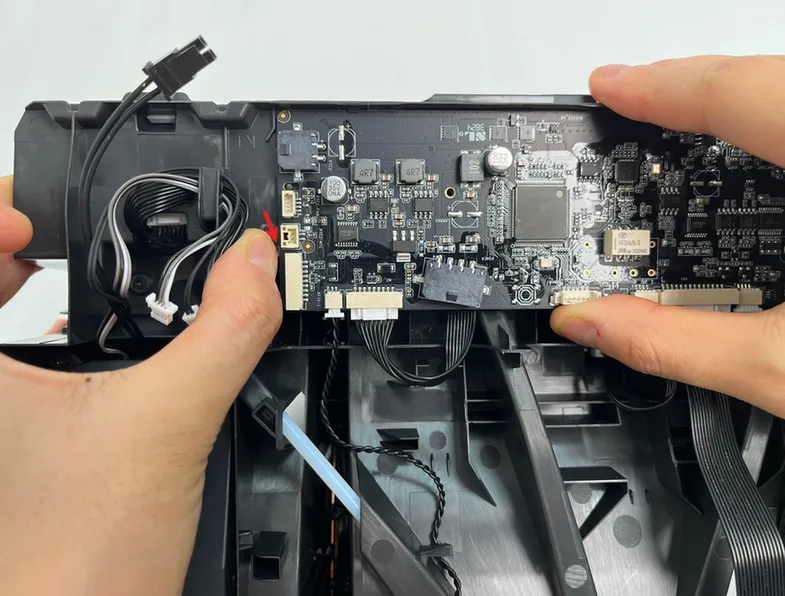

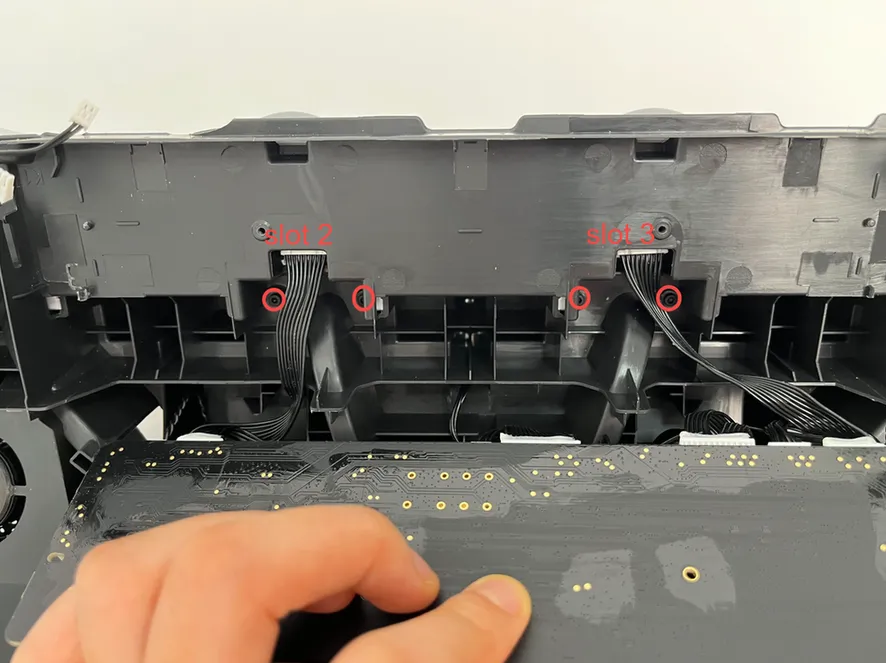

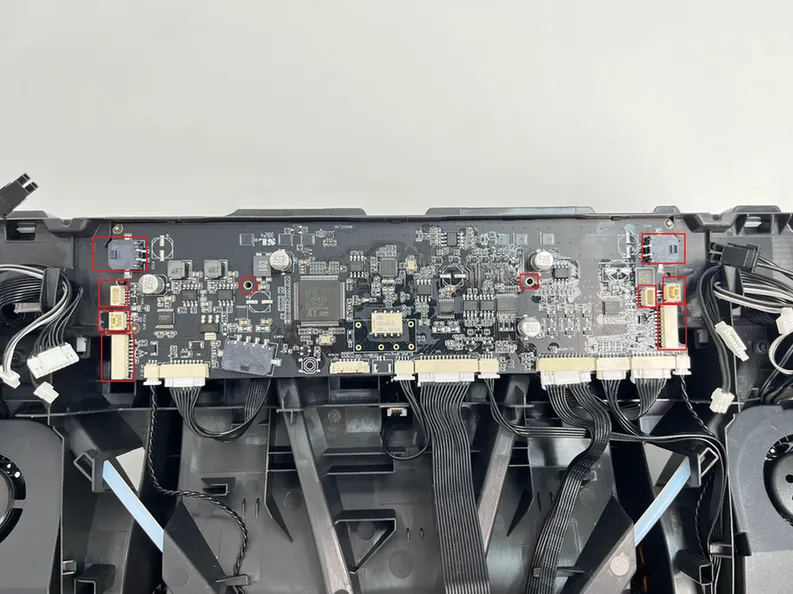

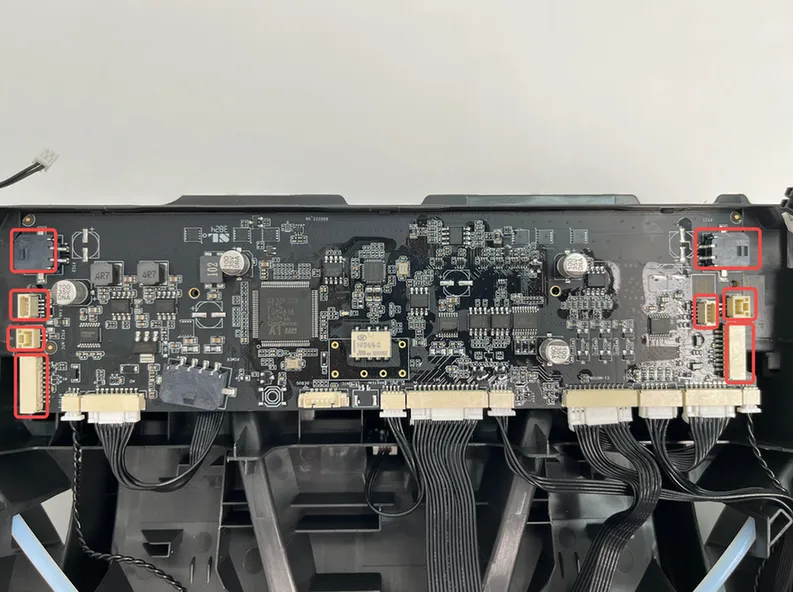

Bemærk her, at hvis du udskifter feeder-enhederne i plads 2 og 3, skal du først løsne de 2 bundkortskruer C, fjerne de 4 stik lodret på venstre og højre side af bundkortet fra kabelkanalens clips, vende bundkortet, og derefter kan du skrue feeder-enhederne i plads 2 og 3 ud.

Når du har sikret dig, at de 2 skruer er fjernet, og kablerne er redt ud (vær særligt opmærksom på at rede kablerne ud ved udskiftning af feeder-enhed 1 & 4), skal du vippe feeder-enhederne mod dig selv, frigøre clipsene fortil og fjerne dem.

Trin 7 - Fjern PTFE-slangen til feeder-enheden

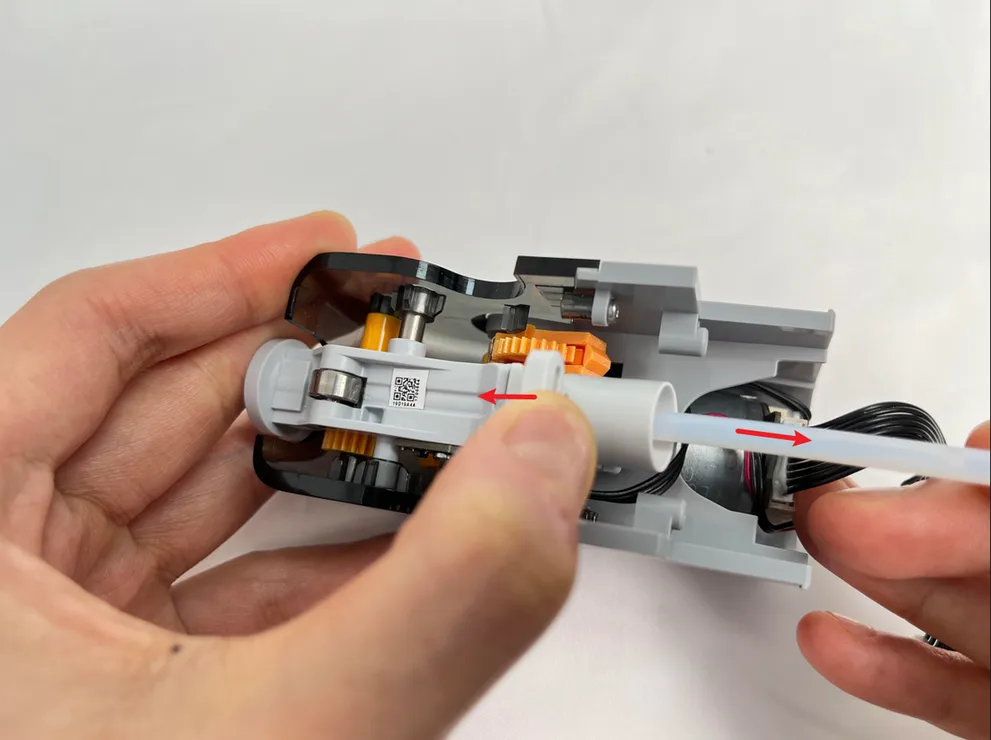

Løft lynkoblingens knap i modsat retning af PTFE-slangen for at frigøre clipsen, og træk derefter PTFE-slangen ud.

Monter feeder-enheden

Trin 1 - Monter PTFE-slangen til feeder-enheden

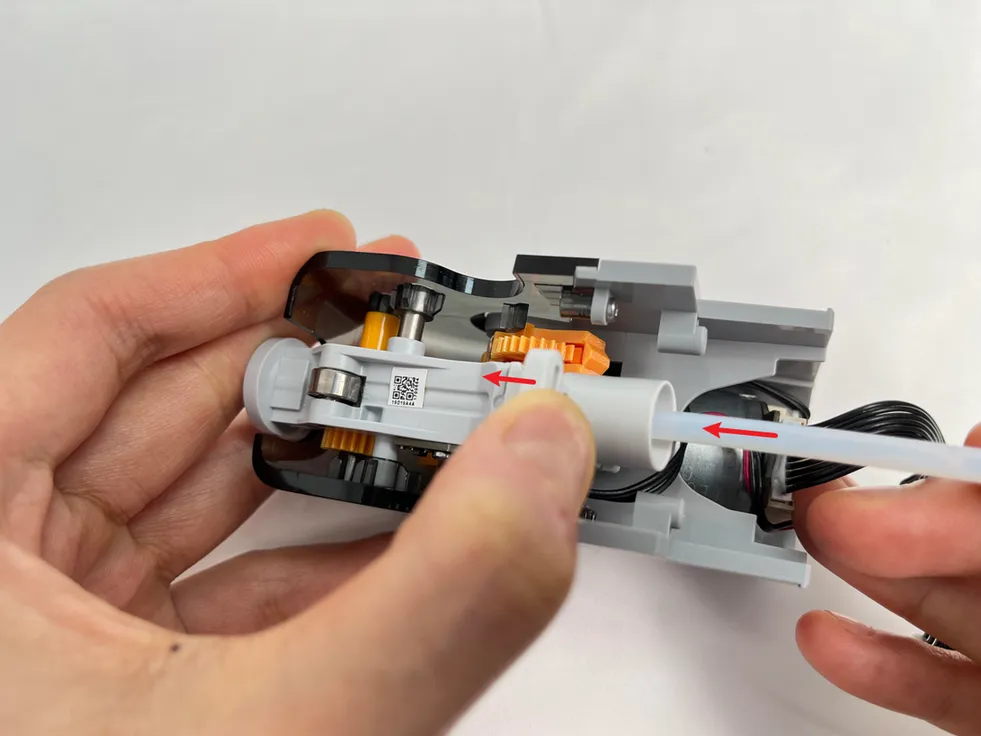

Løft lynkoblingens knap i retning væk fra PTFE-slangen for at frigøre clipsen, og skub derefter PTFE-slangen fremad.

Trin 2 - Monter feeder-enheden

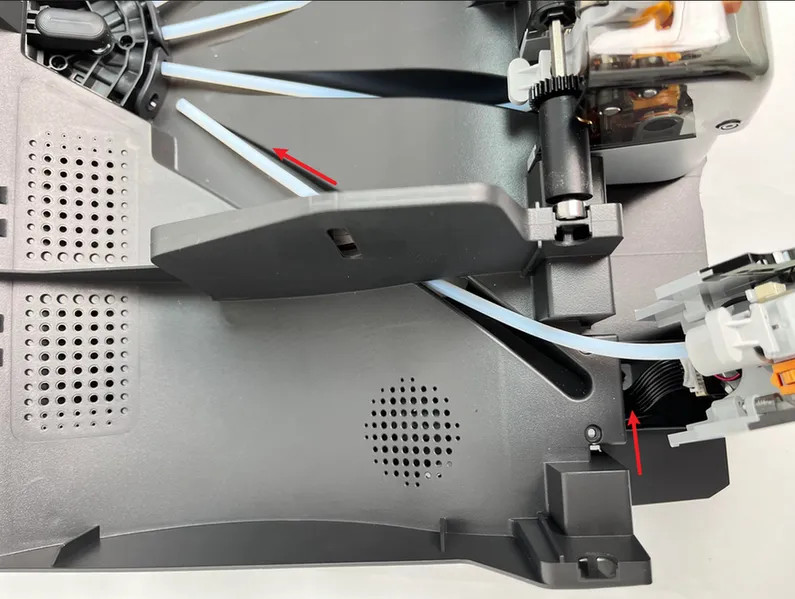

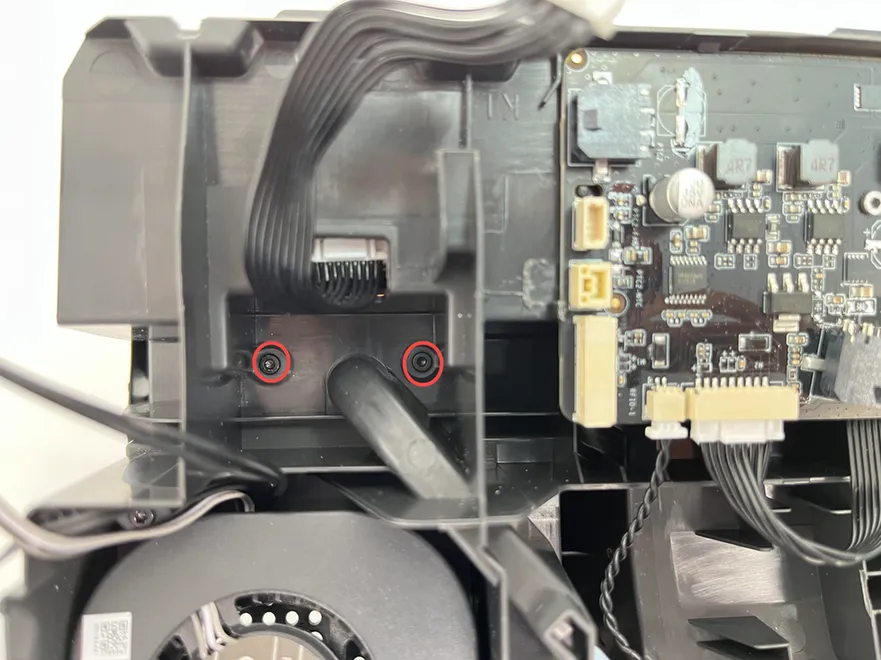

Før kablet gennem hullet til bundkortsiden, før PTFE-slangen fra slangerillen til filament-hubben, monter feeder-enheden på plads, og spænd 2 skruer for at fastgøre den.

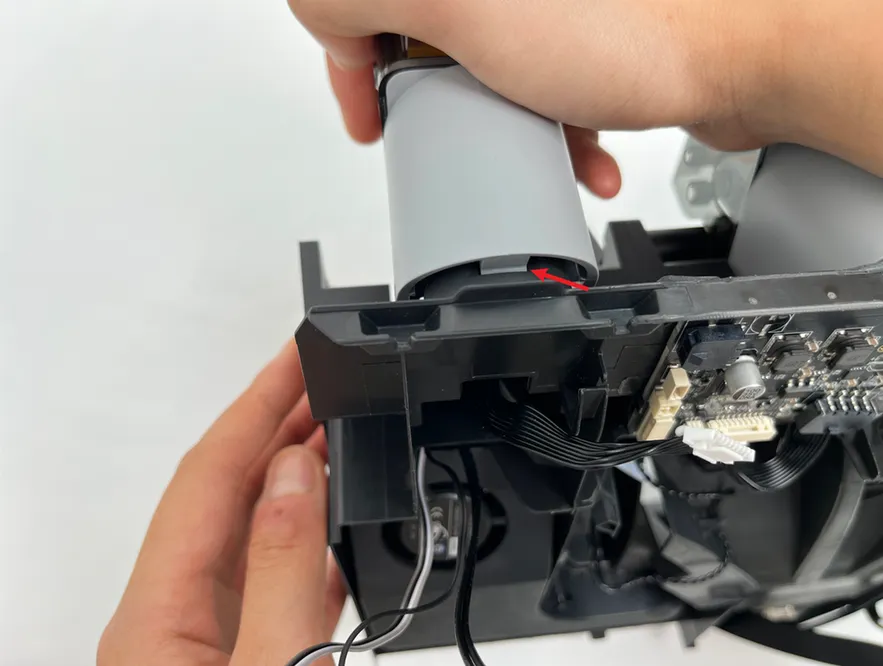

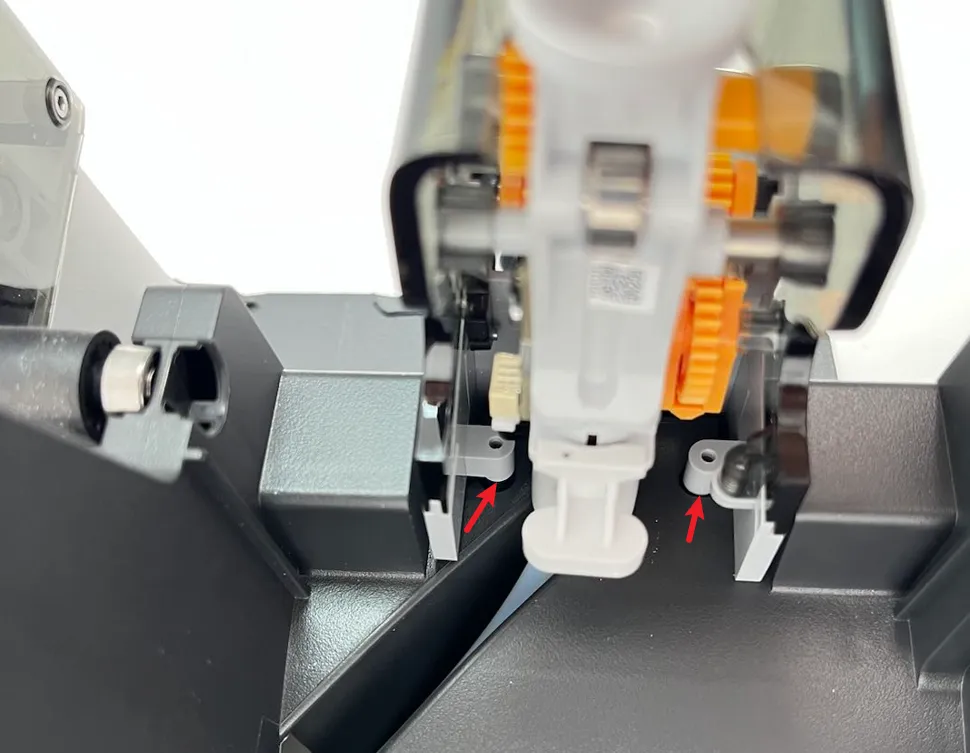

Når du monterer feeder-enheden, skal du først få clipsen fortil på plads, og derefter skubbe den fremad. Når du hører et klik, betyder det, at skruehullet er justeret på plads, og så kan du spænde skruen.

Trin 3 - Tilslut kabler og PTFE-slanger ved filament-hubben

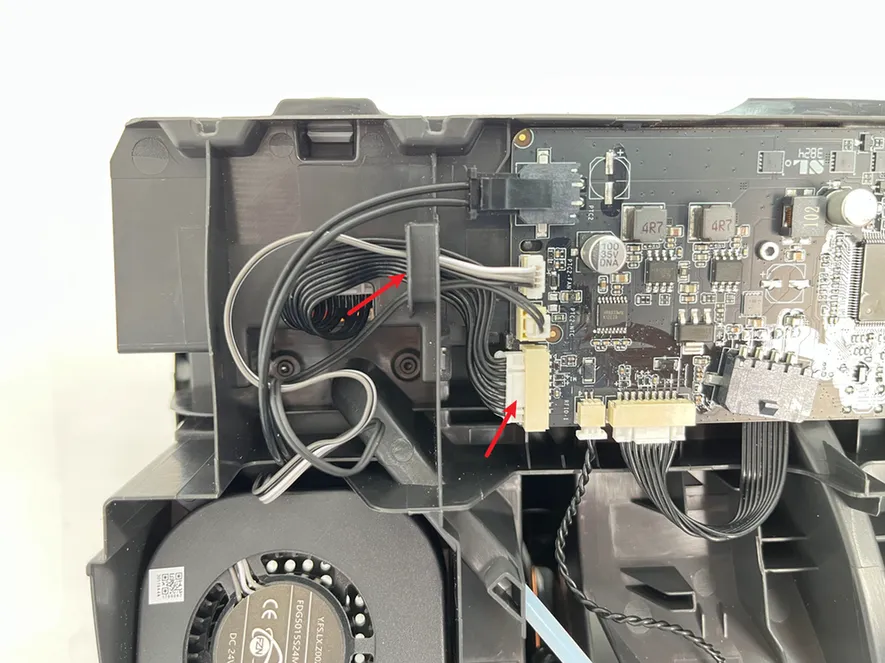

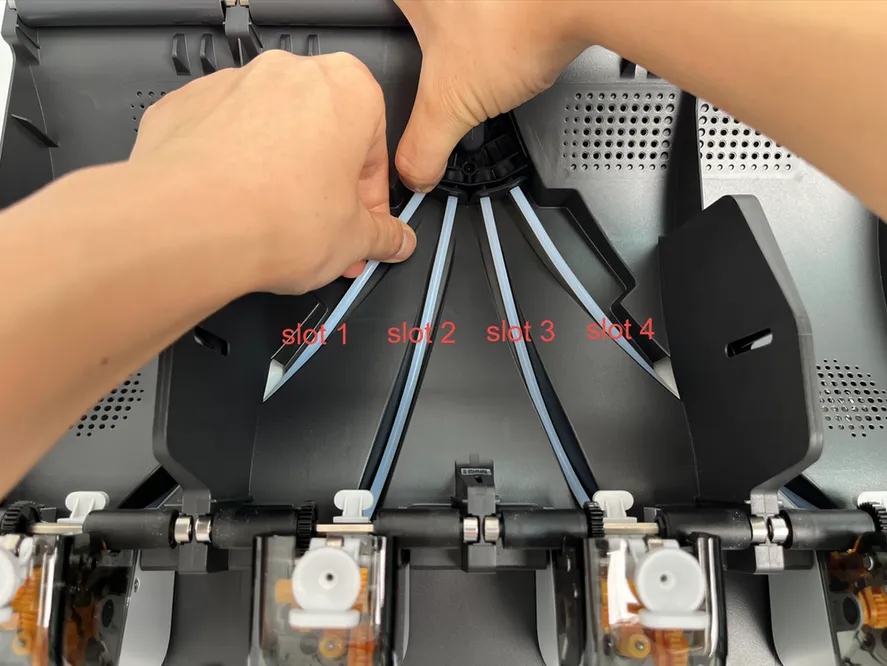

Tilslut alle kabler og PTFE-slanger. Slut kablerne til de tilsvarende stik på bundkortet og PTFE-slangerne til de tilsvarende porte på AMS'ens filament-hub.

Tip: Sæt først kablet i kabelclipsen, og sæt derefter stikket i. Når du arranger kablerne, kan du først sætte feeder-enhedens kabler i. Sørg for, at feeder-enhedens stik er sat korrekt i, så feeder-enheden ikke lader være med at virke, når der tændes for strømmen. Der lyder et klik, når det sidder korrekt.

Trin 4 - Monter hovedrammens aktive støttebøssesamling

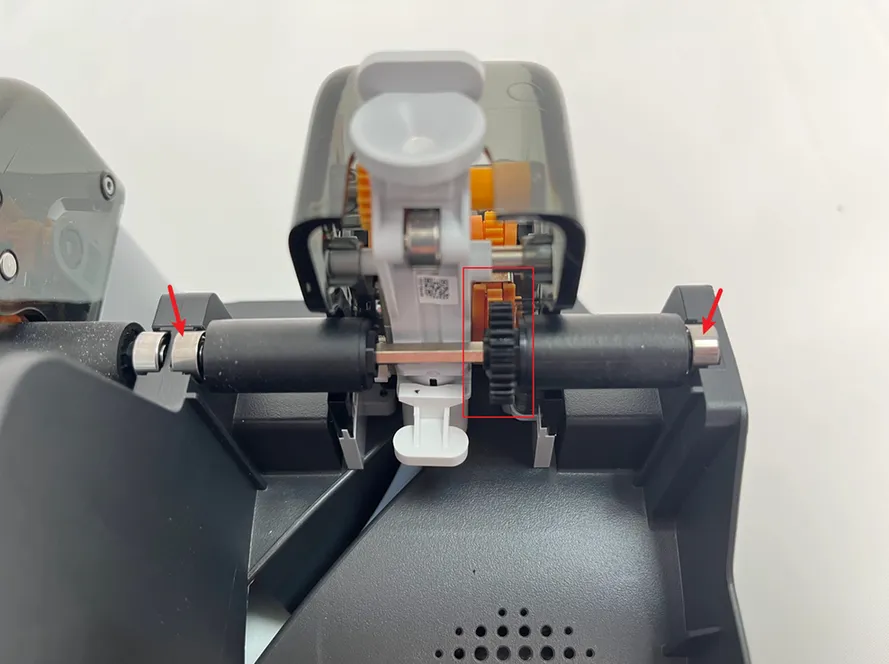

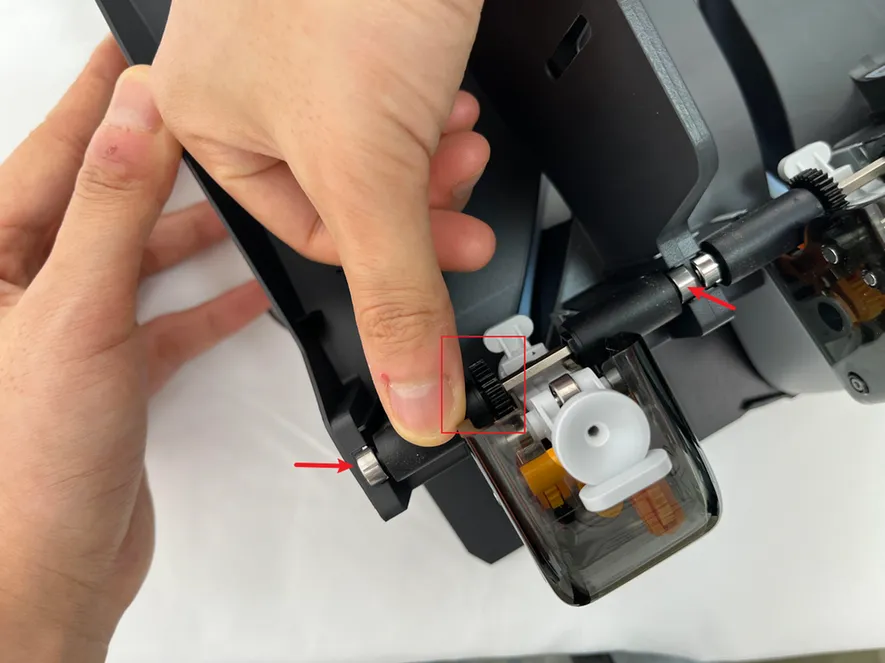

Når du monterer hovedrammens aktive støttebøssesamling, skal du være opmærksom på at justere feeder-enhedens hjulposition for at undgå omvendt montering, og sikre, at lejerne i begge ender er trykket ned på plads.

Trin 5 - Monter hovedrammesamlingen og den drevne støttebøssesamling

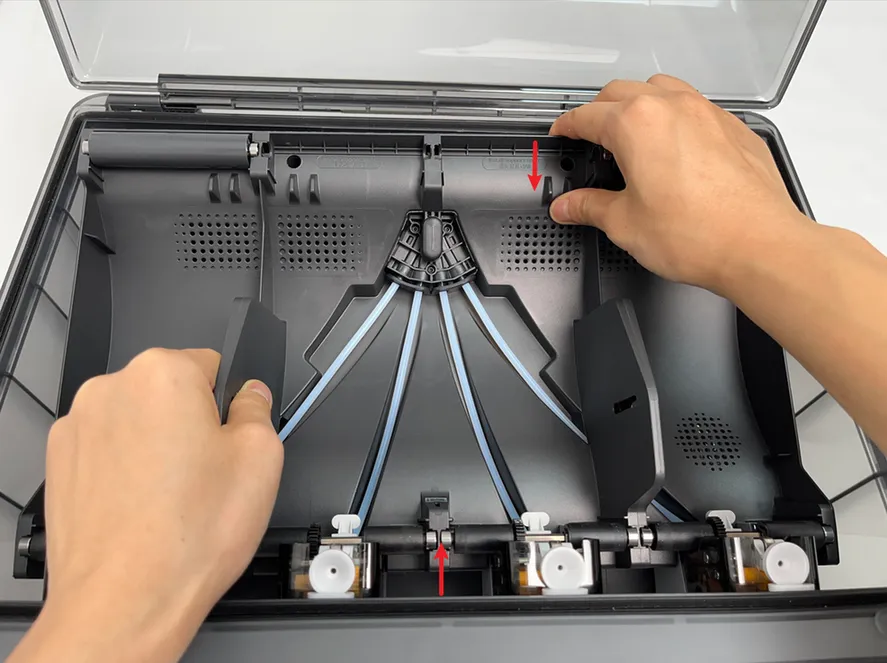

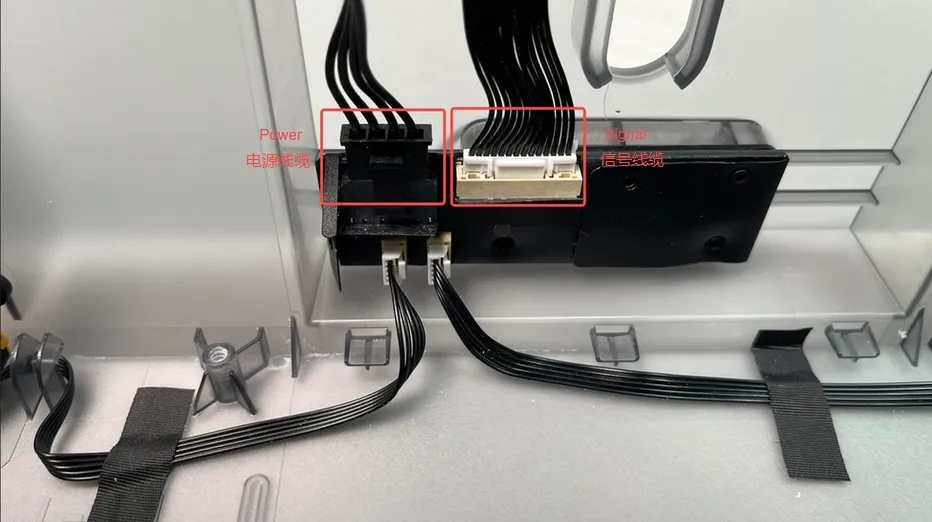

Monter AMS'ens hovedrammesamling i AMS'ens nederste dæksel, og tilslut signalkablet og strømkablet til AMS'ens strømkort.

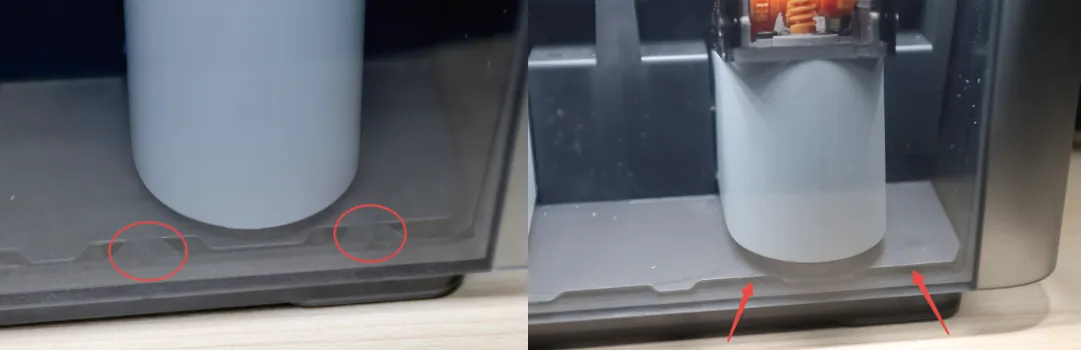

Ret tapperne på bunddækslet ind efter rillerne i midterrammen, og sæt det derefter i og monter det.

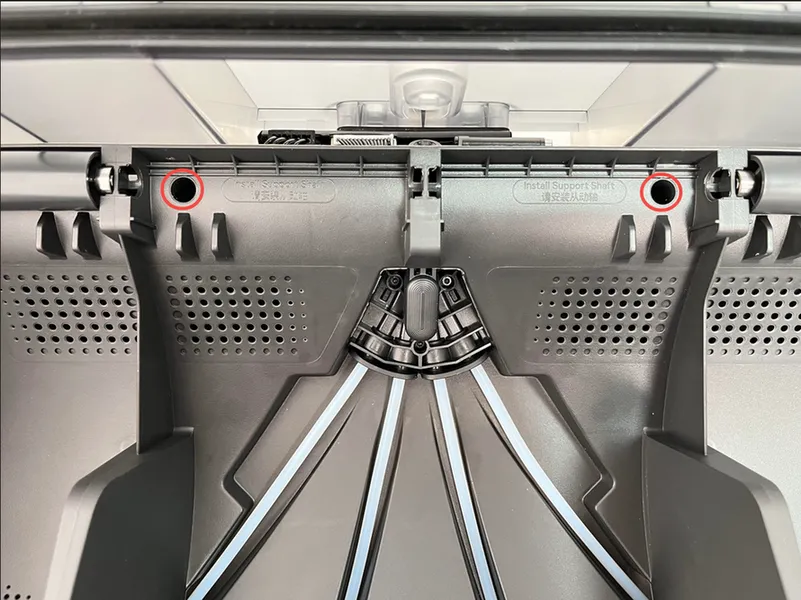

Når AMS'ens hovedramme er monteret på plads, skal du spænde de to skruer for at fastgøre den.

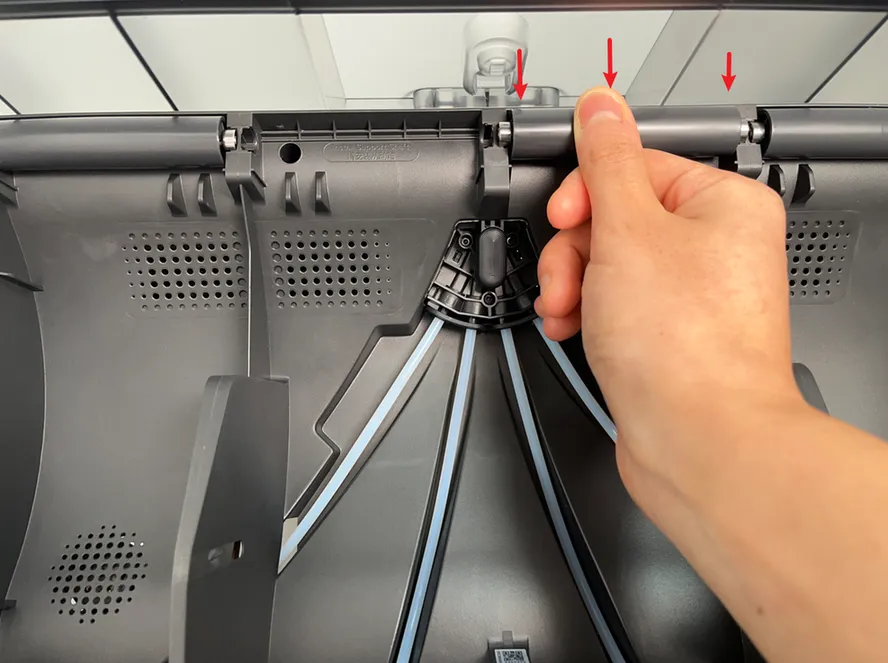

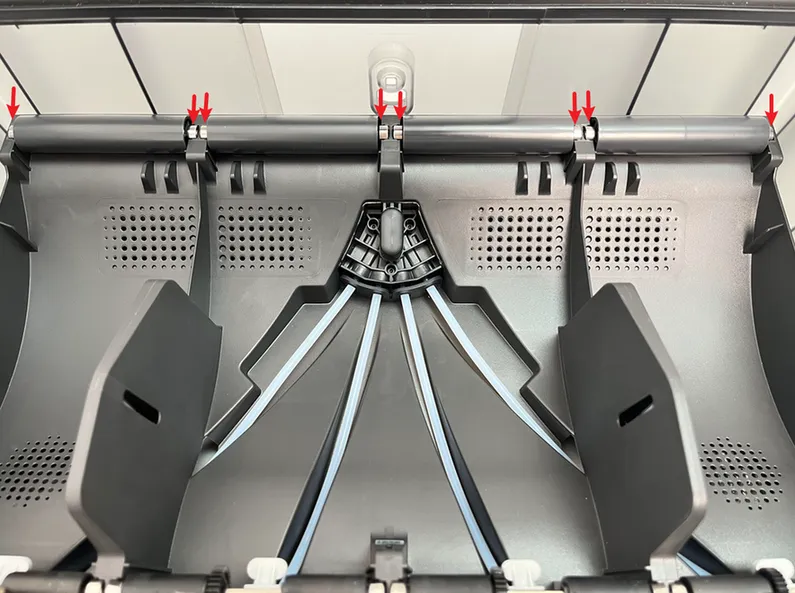

Monter de to midterste drevne støttebøssesamlinger, og sørg for, at lejerne i begge ender af alle støtteaksler er trykket på plads.

Trin 6 - Monter PTFE-slangens udløserknap

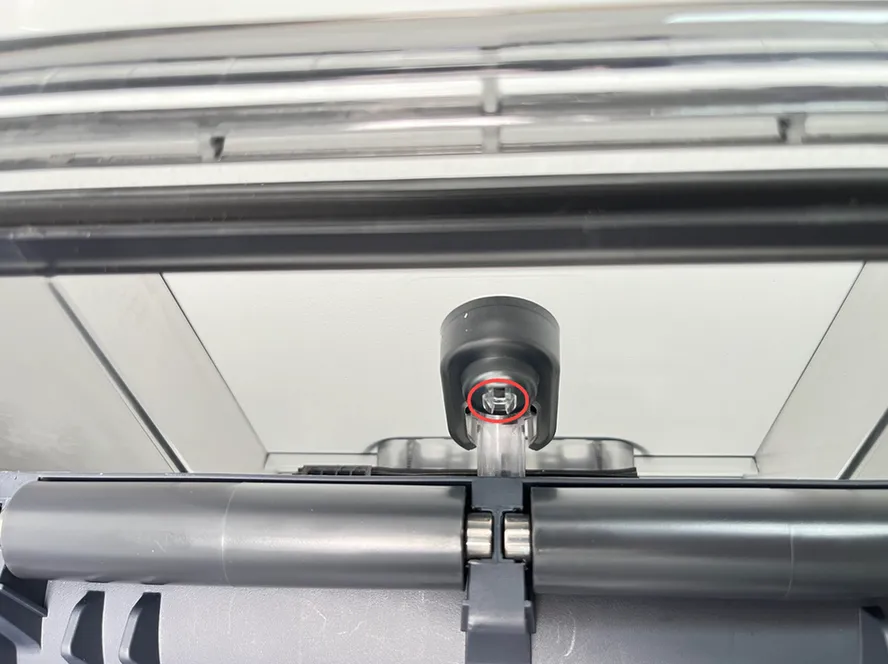

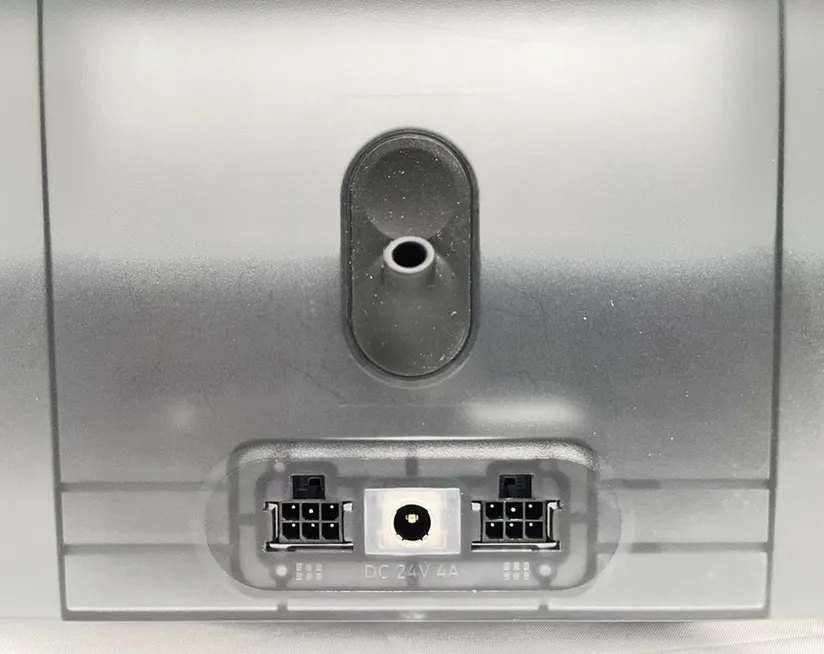

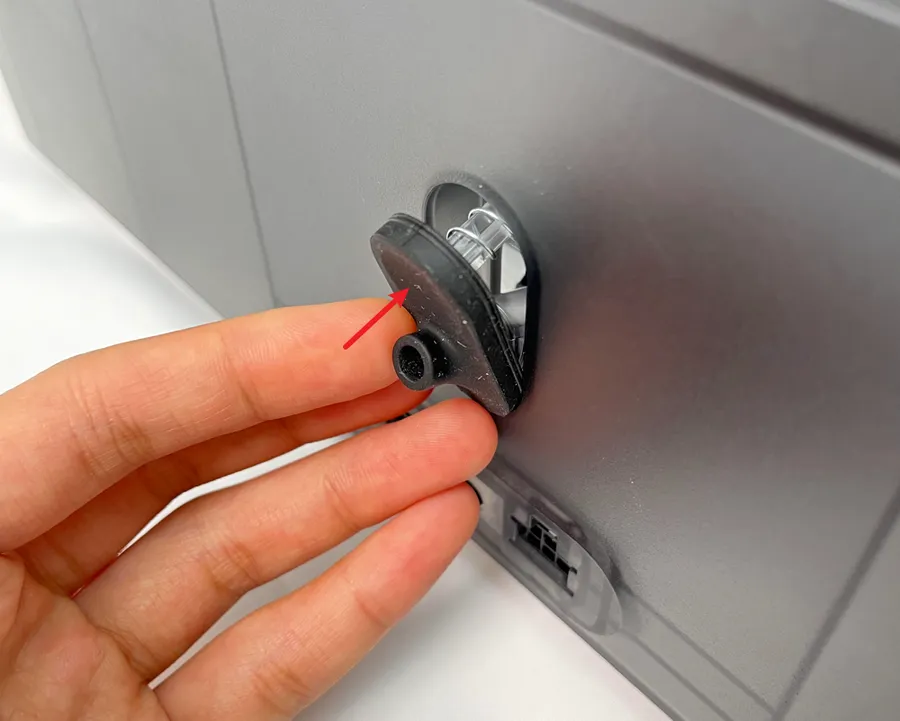

Tryk PTFE-slangens udløserknap tilbage i huset i følgende retning, sæt clipsen jævnt ind i den tilsvarende rille, og hold det sorte silikonehus fladt indlejret.

Trin 7 - Tilslut PTFE-slangen

Tjek, at PTFE-slangens silikoneholder er justeret efter filamenthullet i filament-hubenheden, og skub PTFE-slangen ind bag fra AMS'en. Efter monteringen skal du trække i PTFE-slangen for at bekræfte, at den sidder fast.

Kalibrering

Tilslut strømkablet, slut AMS'en til printeren, tænd for strømmen, og begynd at bruge AMS'en til at indføre filament via betjeningen på skærmen. Hvis indføringen kan gennemføres, og der ikke vises fejlmeddelelser under hele indføringen, er udskiftningen vellykket.

Ellers skal du tjekke alle forbindelser og prøve igen. Hvis problemet fortsætter, så kontakt Bambu Labs serviceteam for yderligere hjælp.
