Udskift AMS 2 Pro-hovedramme
Gælder for følgende printermodeller
AMS 2 Pro (herefter kaldet AMS)

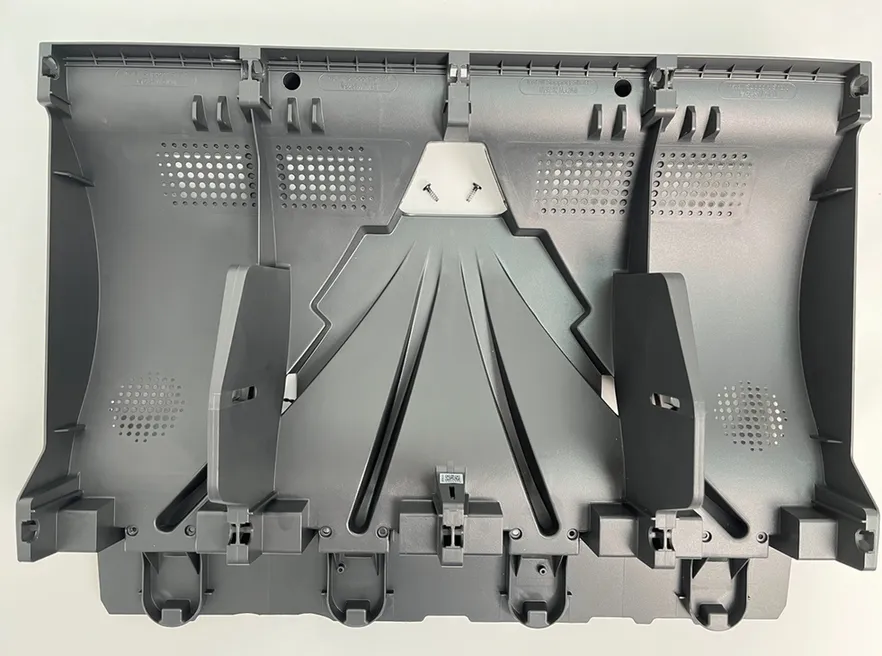

AMS 2 Pro-hovedramme
AMS-hovedrammen er en sprøjtestøbt del, der er monteret inde i AMS'en, og AMS'ens hovedkomponenter er monteret på denne hovedramme.
Hvornår skal den bruges?
Når AMS-hovedrammen er fysisk beskadiget på en måde, der påvirker brugen, skal den udskiftes.
Nødvendigt værktøj og materialer
-
Ny AMS 2 Pro-hovedramme Køb her
-
H2.0 unbrakonøgle
-
H1.5 unbrakonøgle
-
60 minutter
Sikkerhedsadvarsel
VIGTIGT!
Det er afgørende at slukke for printeren, før du udfører nogen form for vedligeholdelse, herunder arbejde på printerens elektronik og printhovedets ledninger. Hvis du udfører opgaver med printeren tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du få brug for at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan give skader på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en tryg og effektiv vedligeholdelse. Har du bekymringer eller spørgsmål til at følge denne vejledning, anbefaler vi, at du opretter en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.
Sørg for, at AMS'en er afbrudt fra printeren, før du går i gang.
Afmonteringsvejledning
Trin 1 - Fjern PTFE-slangen på bagsiden af AMS'en

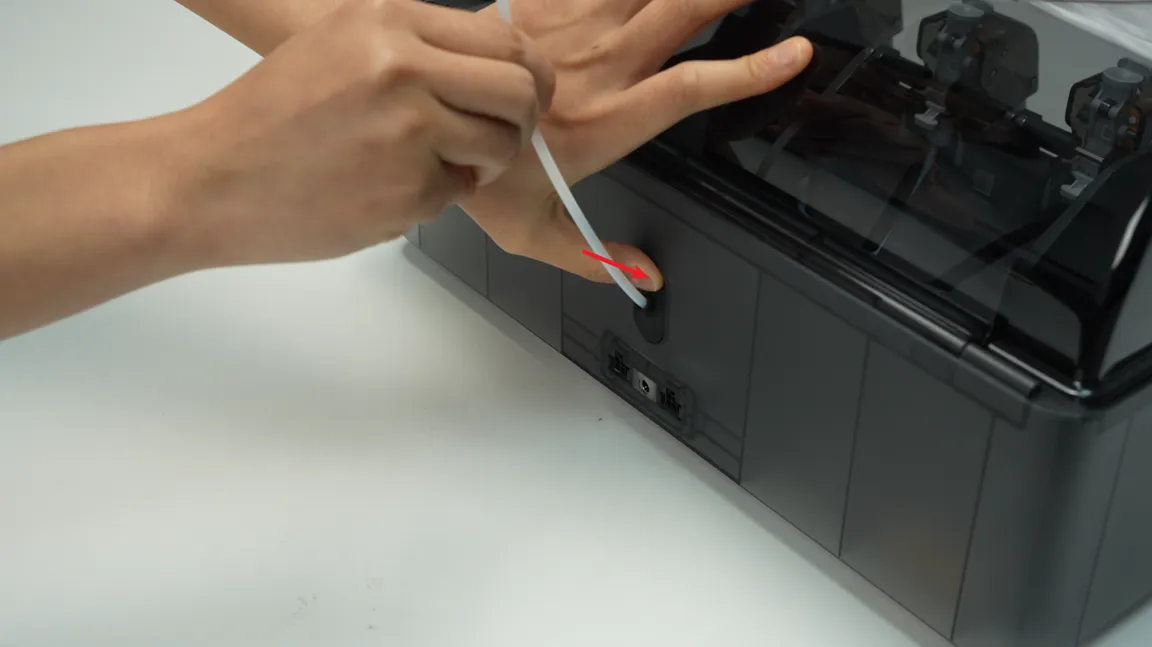

Tryk på PTFE-slangens udløserknap fra bagsiden af AMS'en for at frigøre koblingen, og træk derefter PTFE-slangen ud fra bagsiden af AMS'en.
Trin 2 - Træk PTFE-slangens udløserknap ud

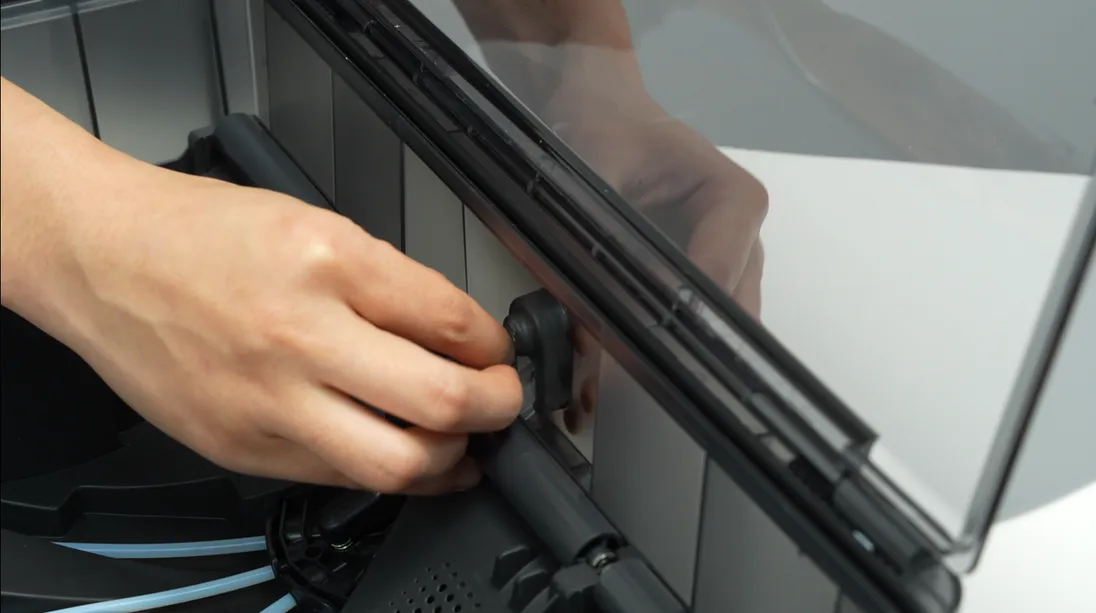

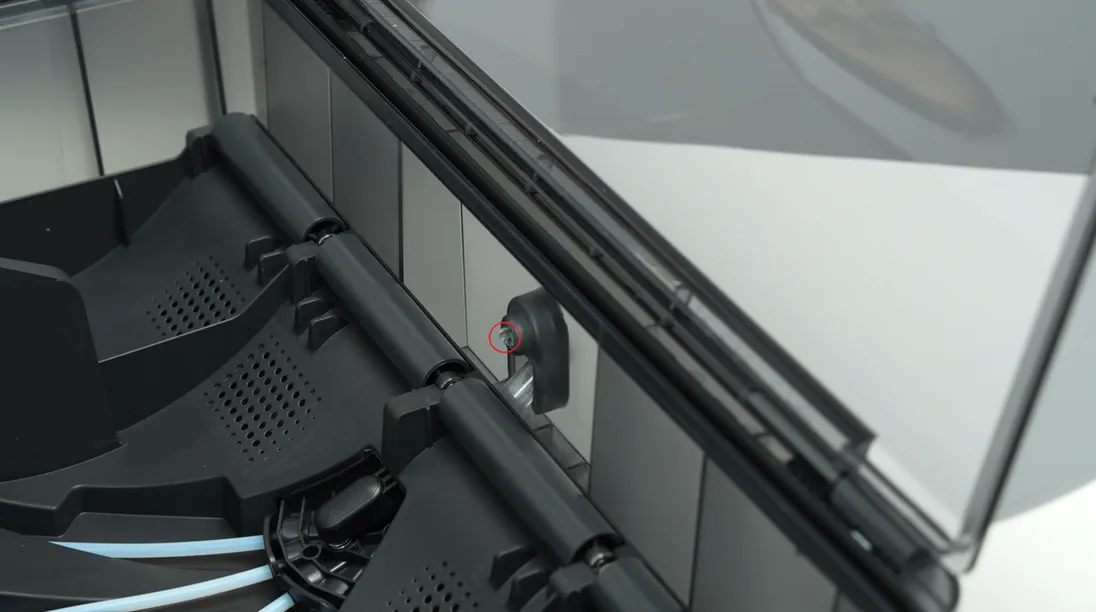

Klem clipsen fra indersiden af det nederste dæksel, så PTFE-slangens udløserknap springer op af sig selv, og træk derefter PTFE-slangens udløserknap ud fra bagsiden af AMS'en.
Når du klemmer clipsen, skal du bruge den anden hånd til at holde PTFE-slangen fra bagsiden af AMS'en, mens du frigør kontakten, så fjederen ikke skydes ud og går tabt.
Trin 3 - Fjern AMS-hovedrammeenheden

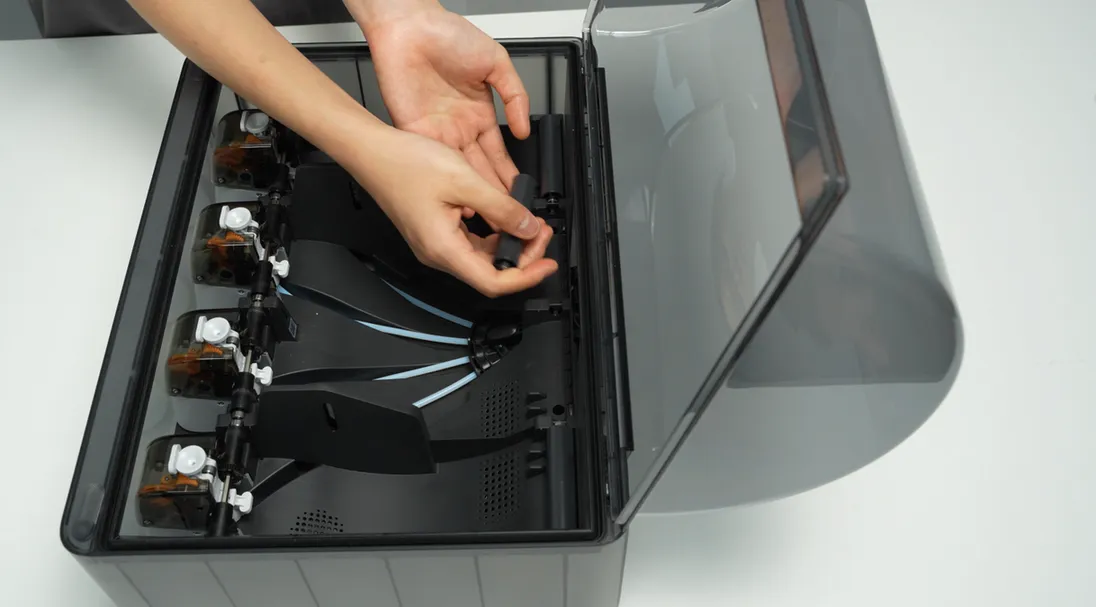

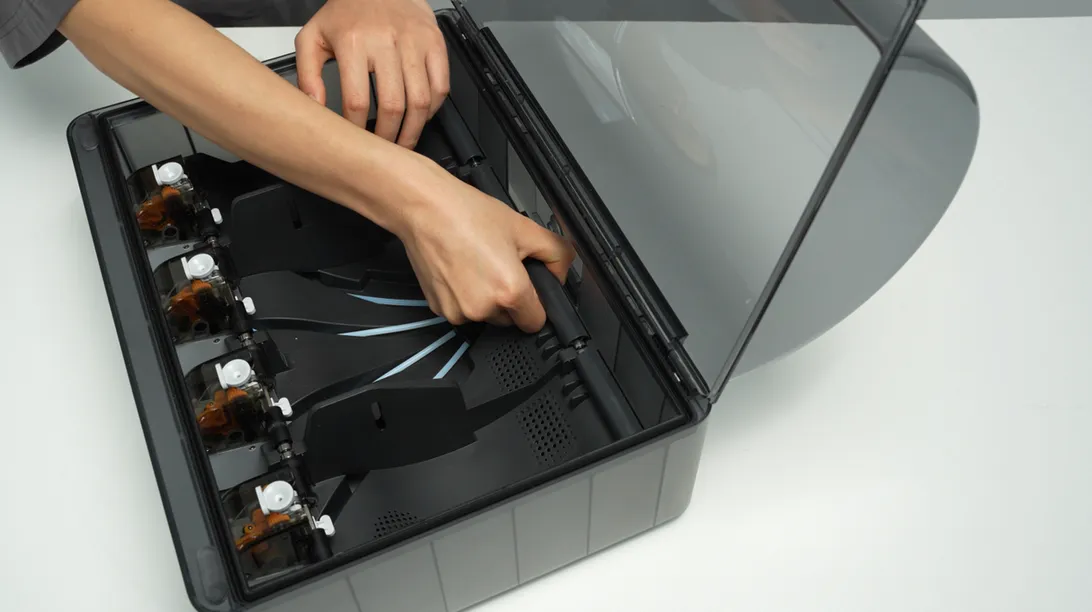

Fjern den drevne støttebøsningsenhed i de to midterste pladser for at blotlægge de to skruehuller. Når du fjerner lejebøsningen, skal du passe på lejerne i begge ender, så du ikke taber dem.

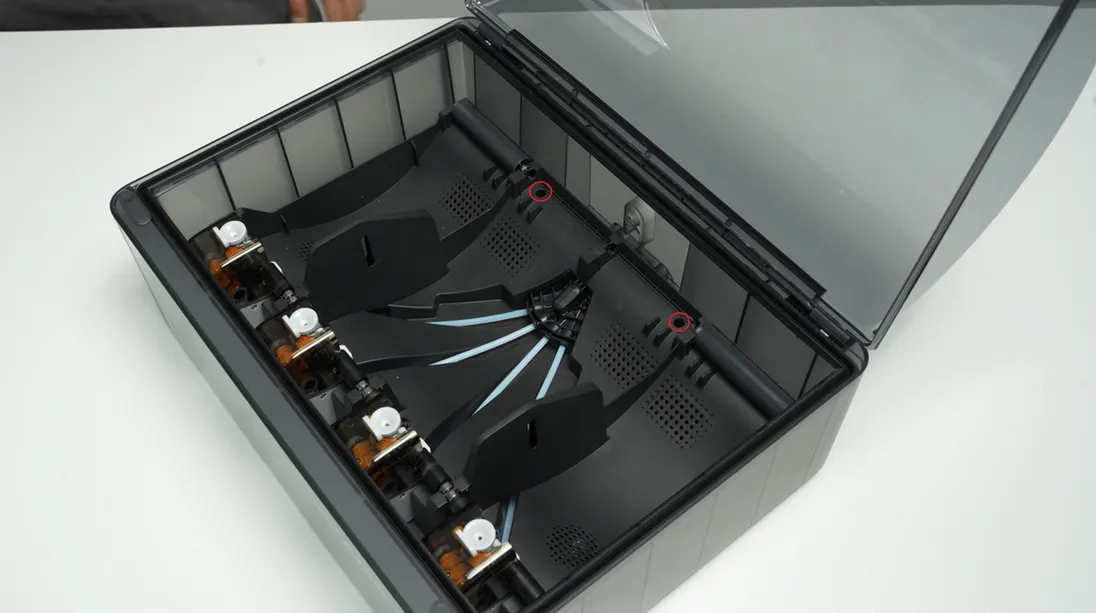

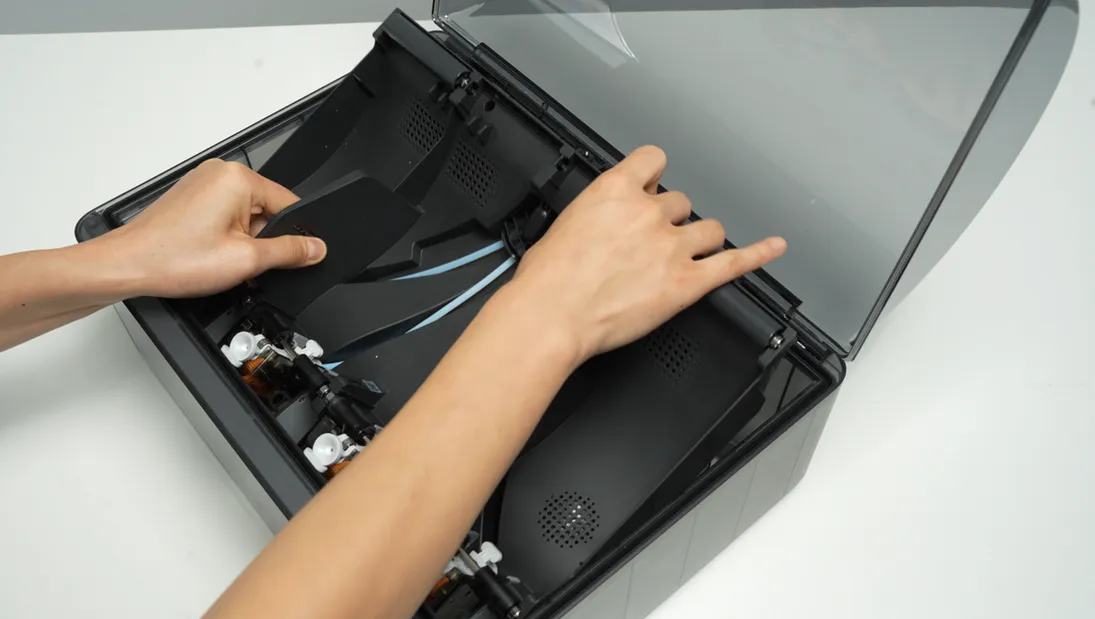

Fjern de to skruer A, der fastgør AMS-hovedrammen.

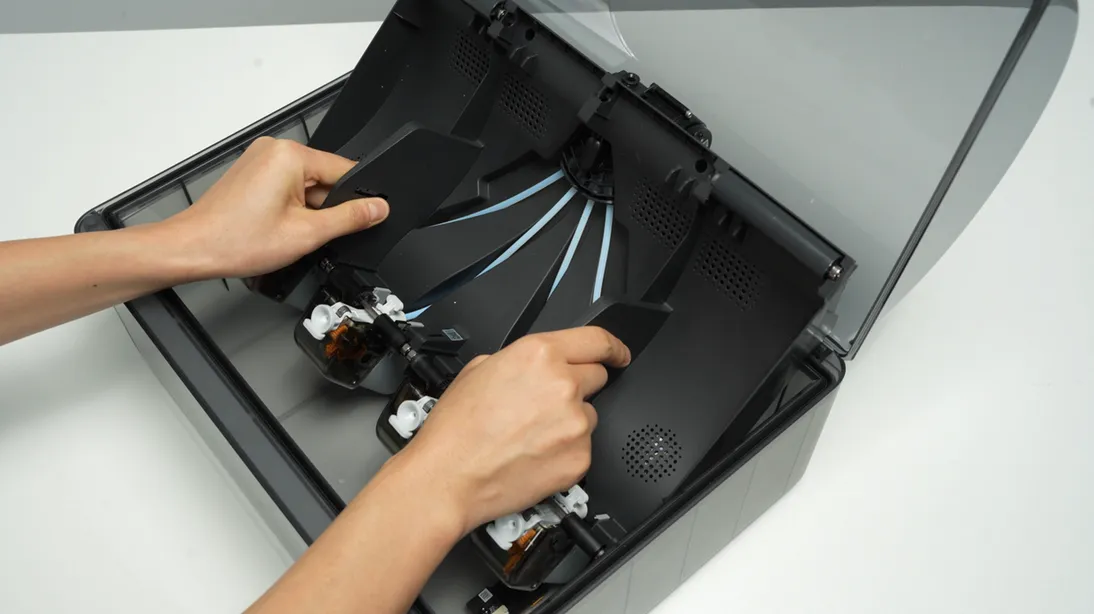

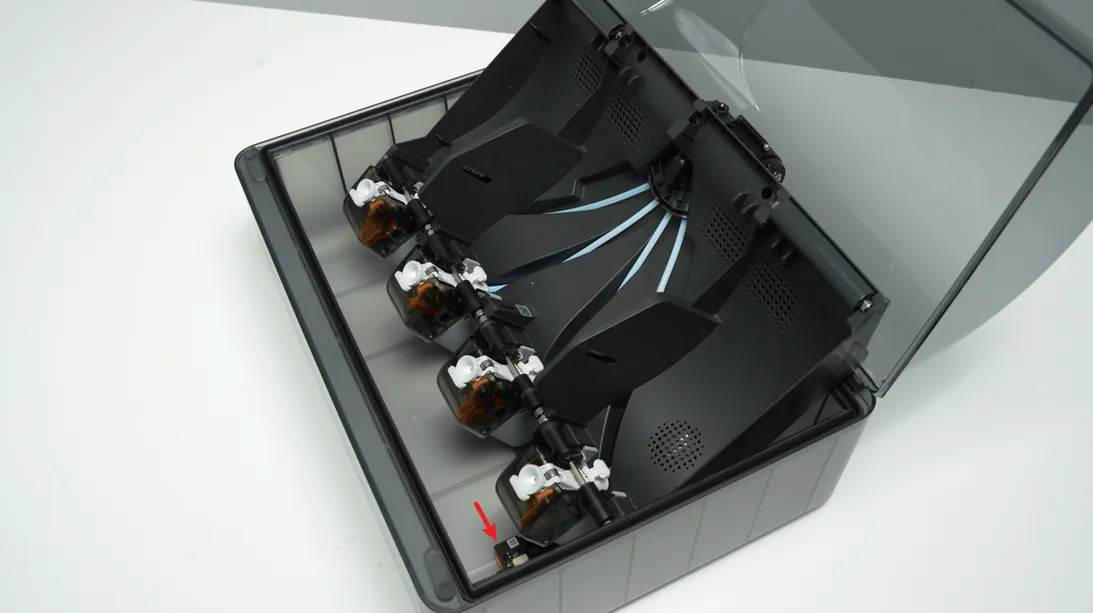

Løft hele den bageste del af hovedrammen, og placer den lodret på AMS'ens nederste dæksel. Bemærk, at der er tilsluttede kabler, så gå ikke voldsomt til værks. Når du løfter, anbefales det først at løfte den forreste del af hovedrammen og derefter skubbe den fremad for at gøre plads til rammens bageste del.
Når du placerer AMS-hovedrammen lodret, skal du undgå ventilationens elektroniske komponenter, så de ikke bliver mast.

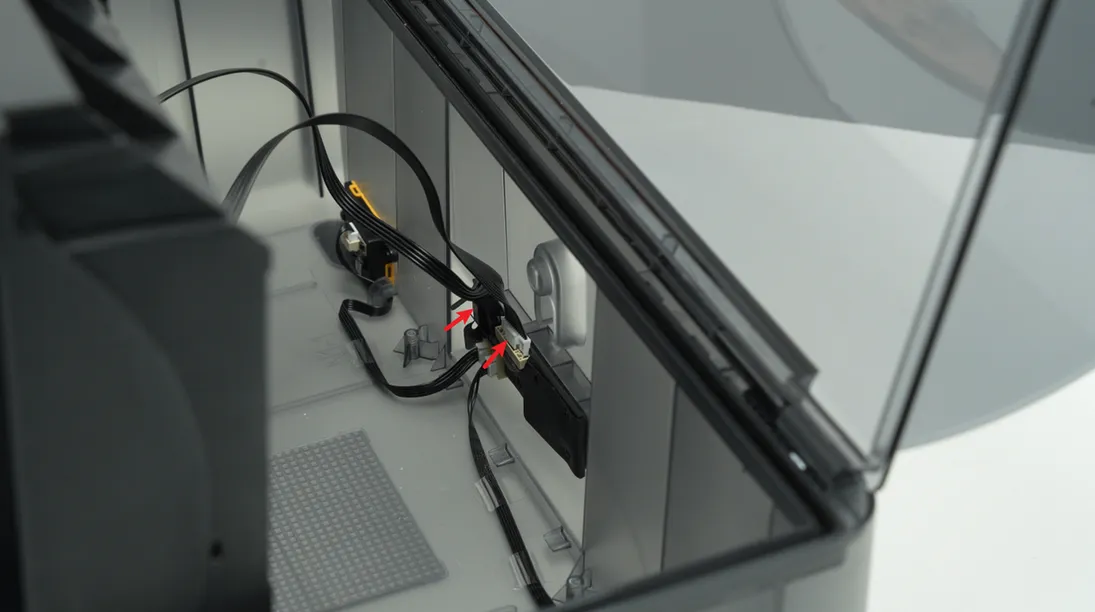

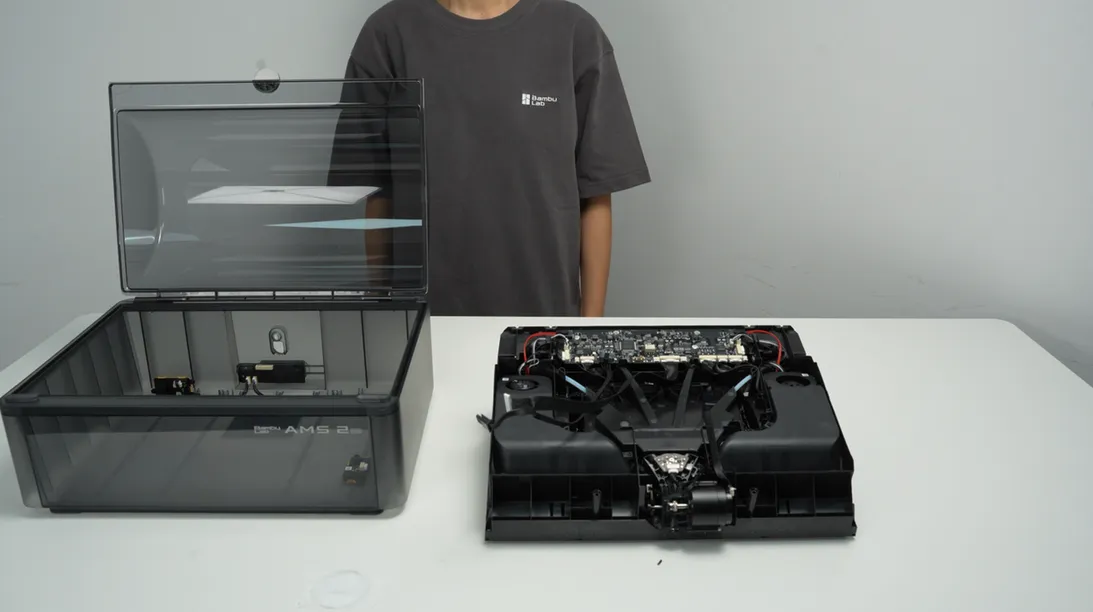

Frigør stikkets clips, træk signalkablet og strømkablet på AMS-strømkortet ud, og løft hele AMS-hovedrammeenheden ud.
Trin 4 - Fjern støttebøsningsenhederne, og frigør PTFE-slangerne

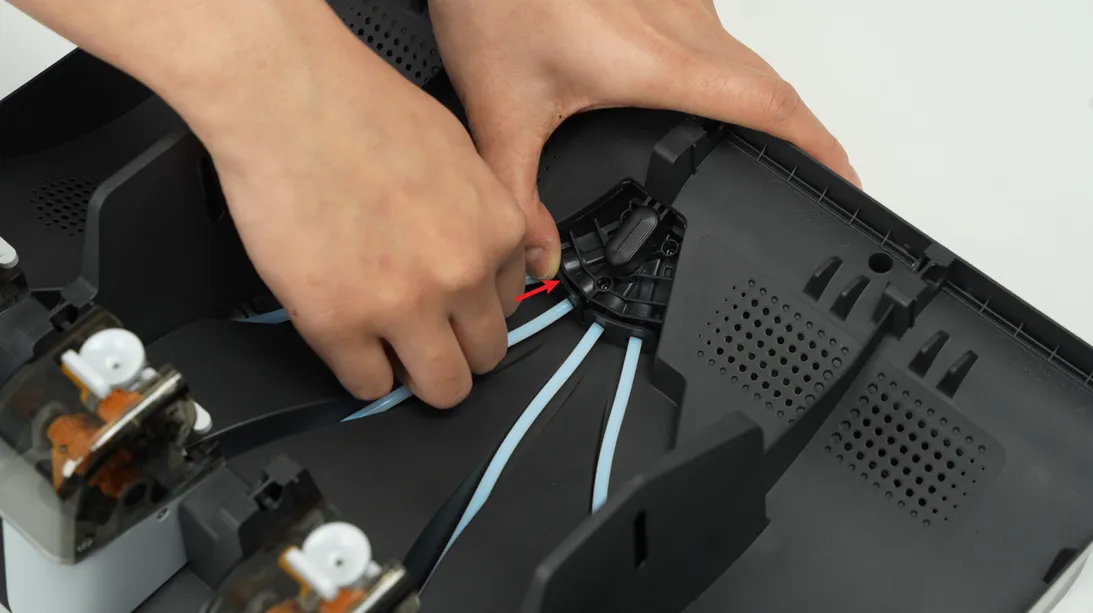

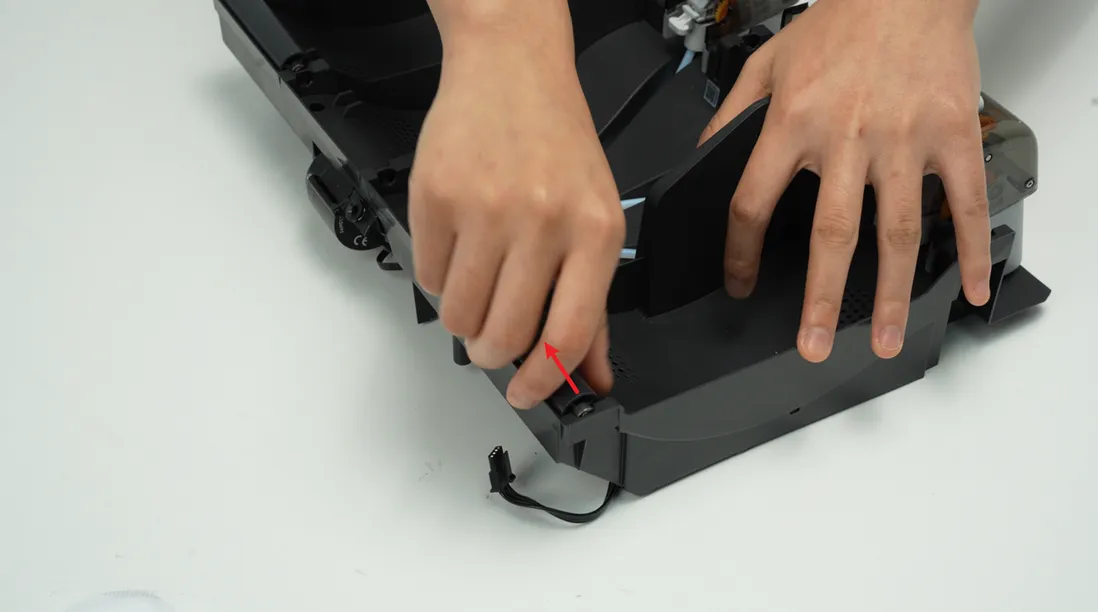

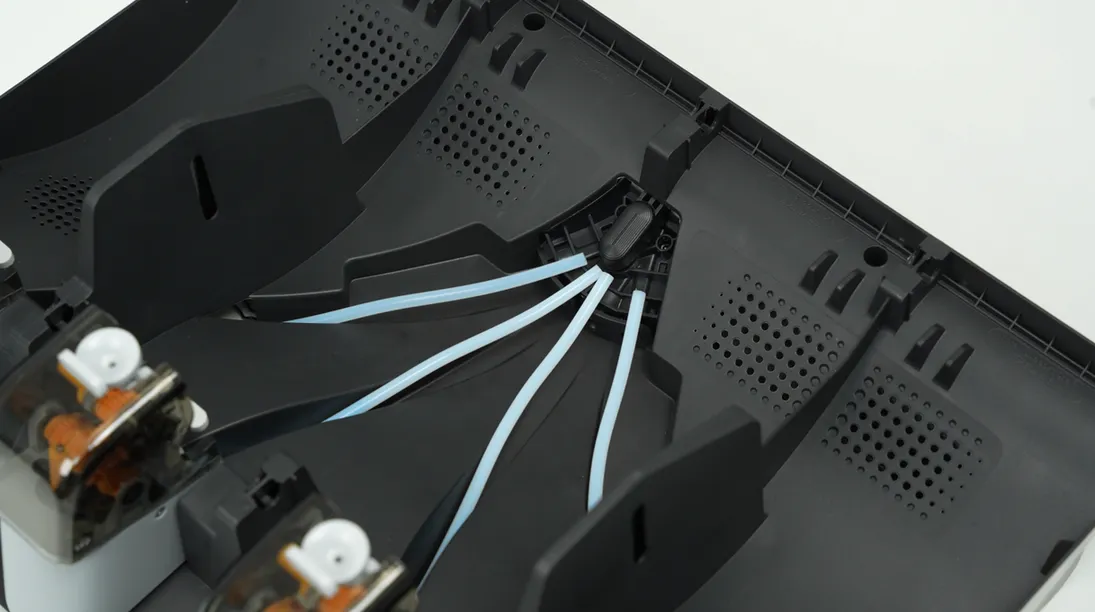

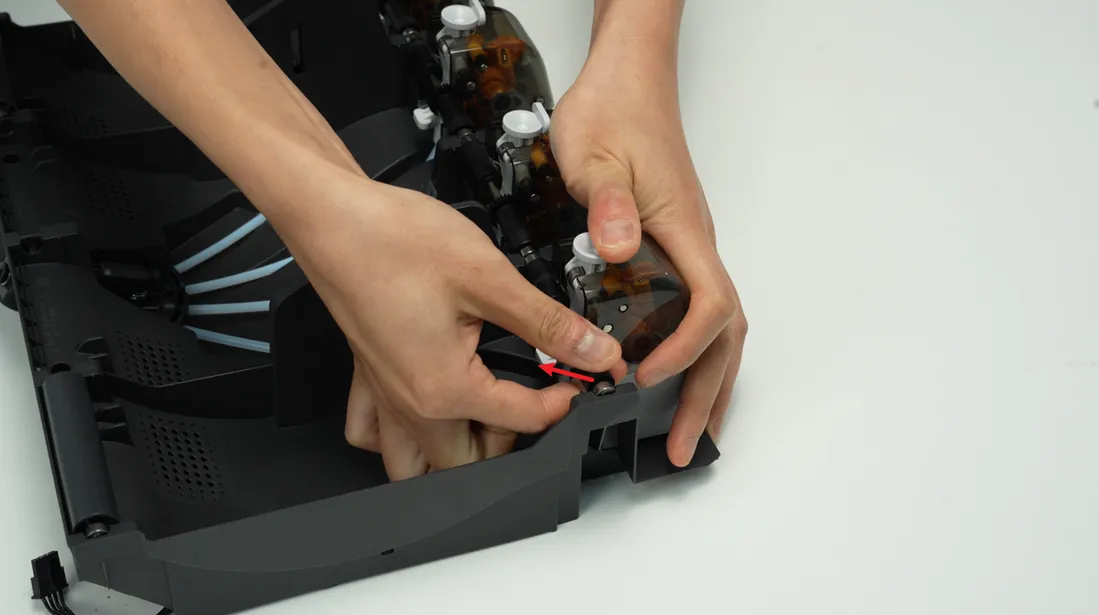

Fjern AMS-hovedrammens 4 aktive støttebøsningsenheder og de resterende 2 drevne støttebøsningsenheder. Frigør filament-hubbens holder, og afbryd de 4 PTFE-slanger fra filament-hubben.

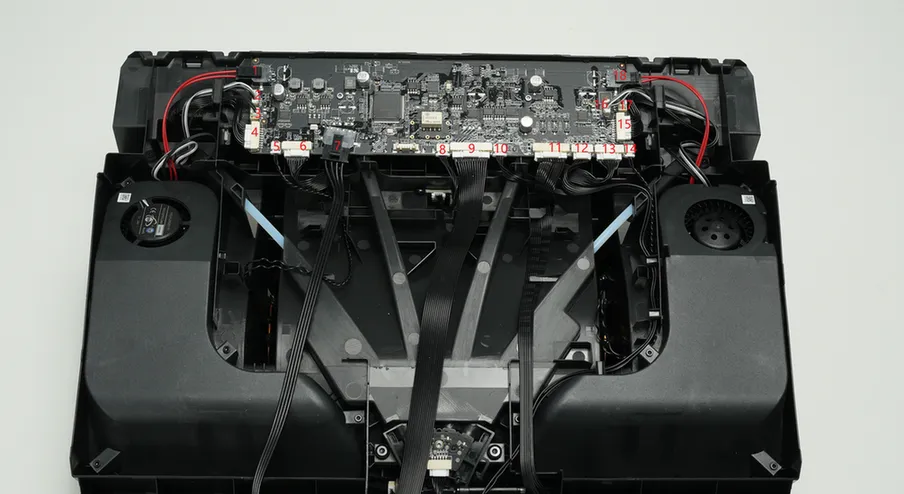

Trin 5 - Afbryd 18 kabler fra AMS-hovedkortet
Trin 6 - Fjern hovedkortet

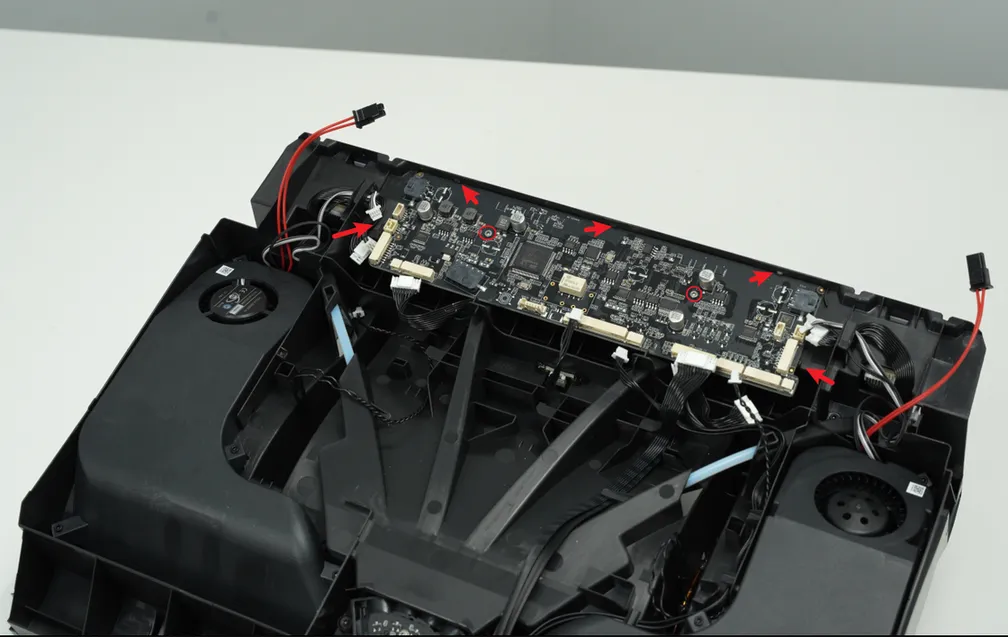

AMS-hovedkortet er fastgjort med 2 skruer B og 5 clips.

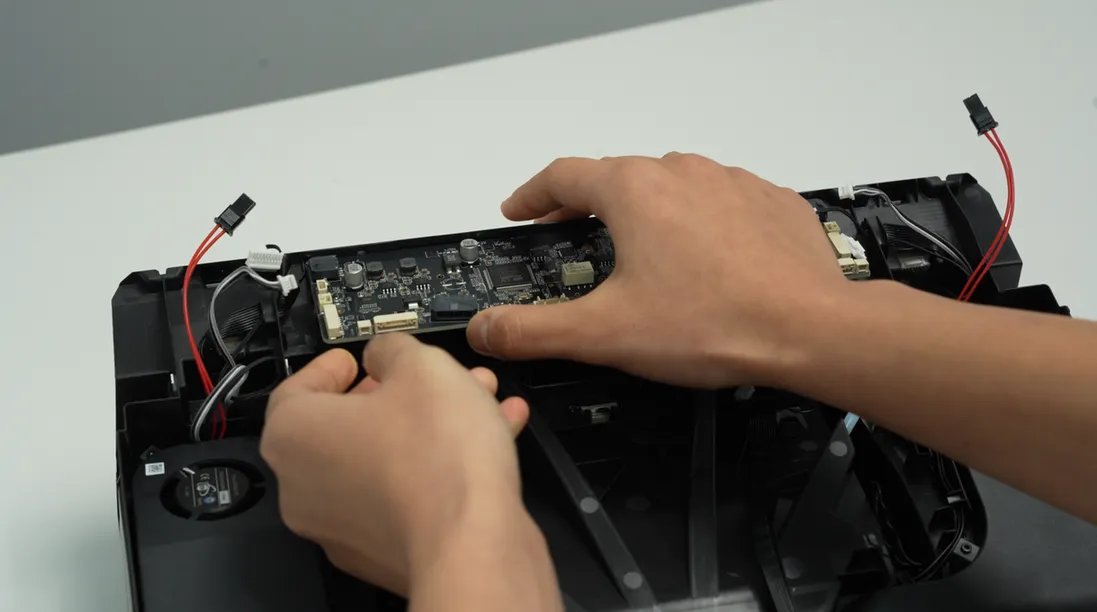

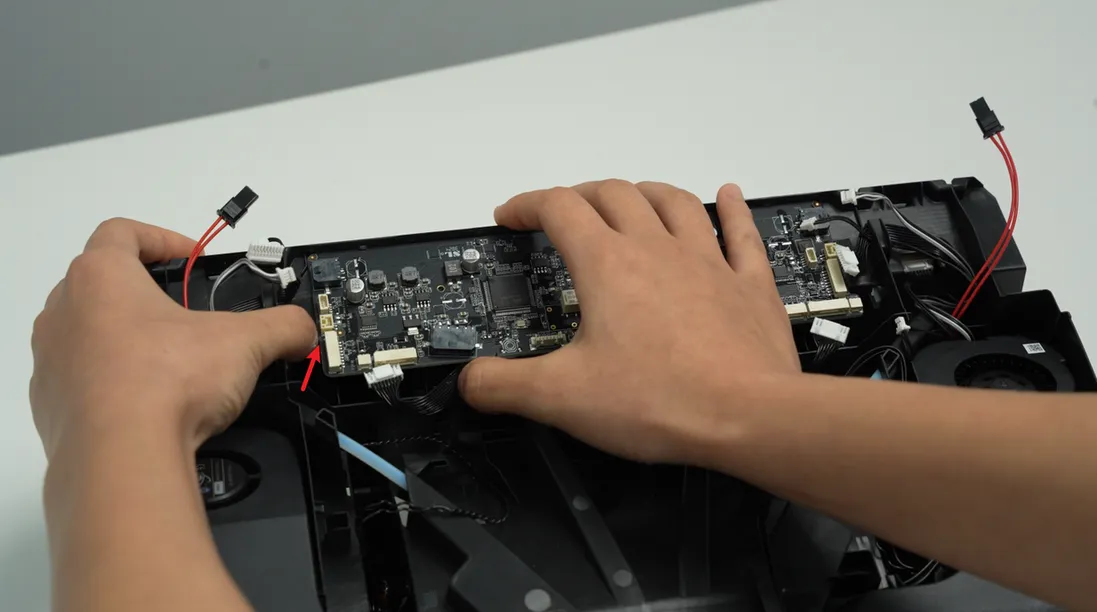

Når du har fjernet de 2 skruer, skal du forsigtigt trække den yderste venstre clips udad, løfte AMS-hovedkortet fra bunden og fjerne det.
Trin 7 - Fjern filament-hubben

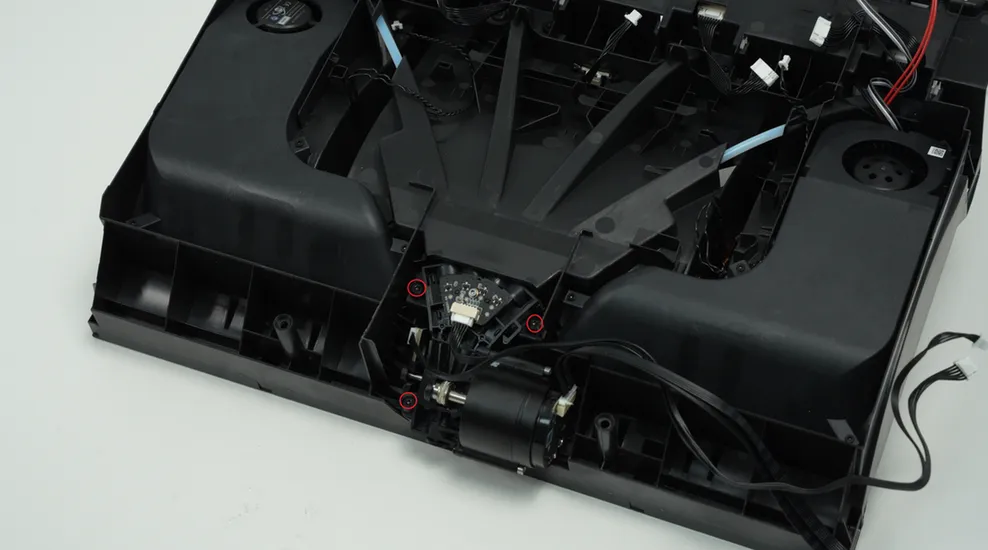

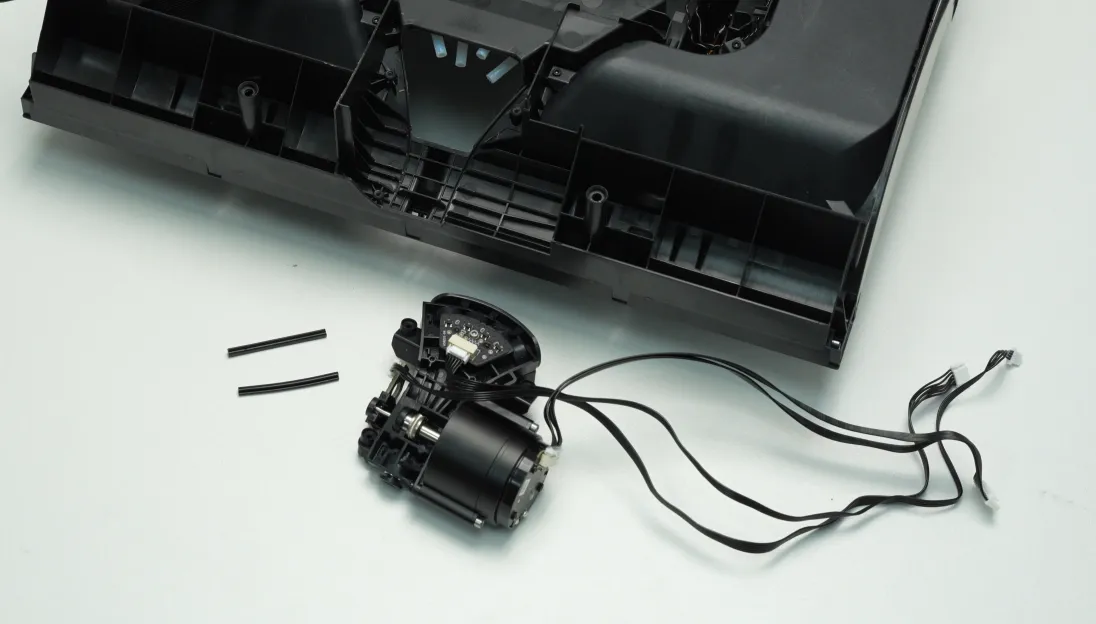

Frigør filament-hubbens 3 kabler fra clipsene, skru de 3 skruer C ud, fjern filament-hubben, og gem filament-hubbens støddæmpende silikonestrimmel omhyggeligt, så den ikke går tabt.
Trin 8 - Fjern den venstre og højre tørreenhed

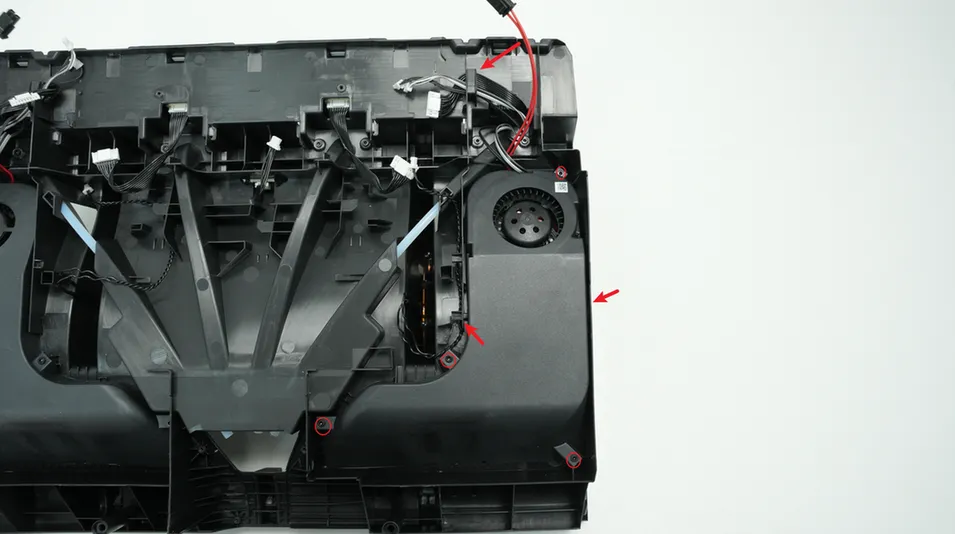

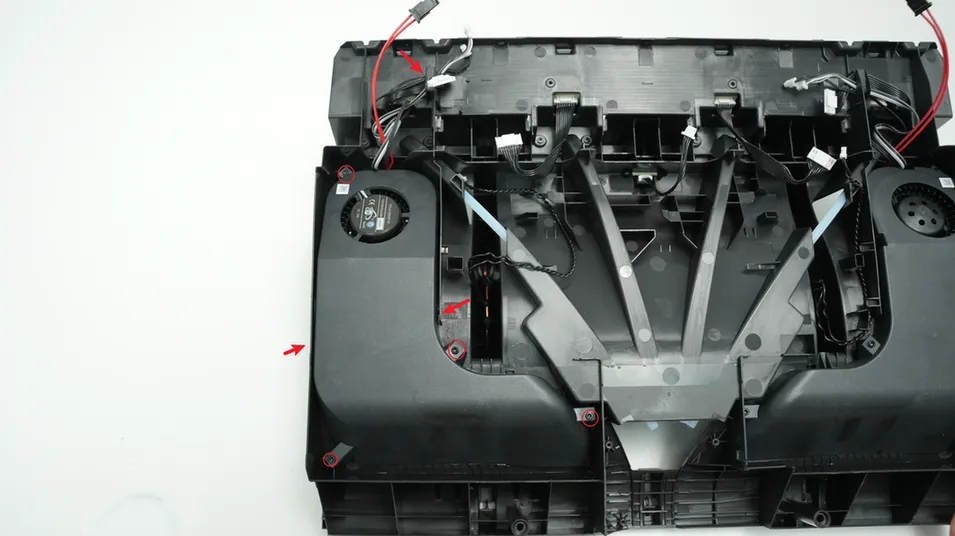

Én luftkanal er fastgjort med 4 skruer og 2 clips. Træk kablerne ud af kabelkanalen, skru de 4 skruer D ud, vip de 2 clips op, og fjern tørreenheden.

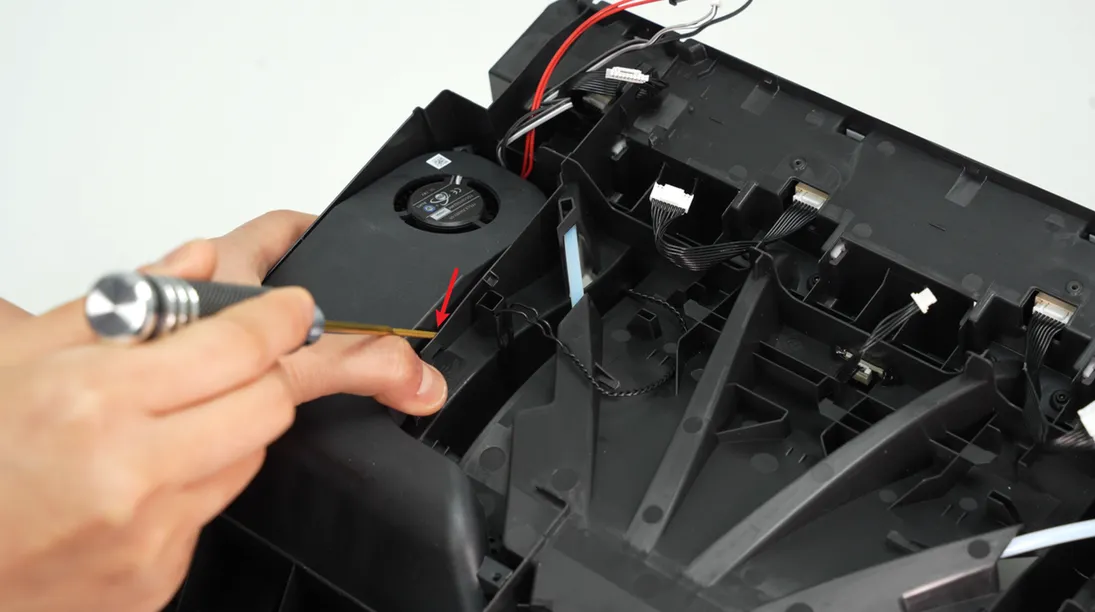

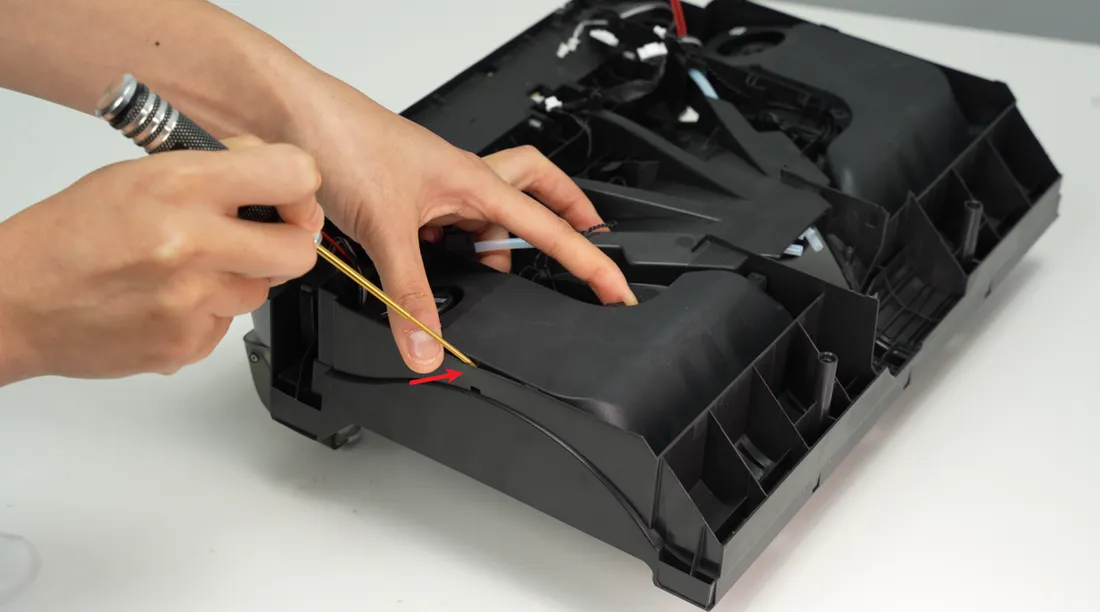

Når du har fjernet de 4 skruer D, skal du bruge en H1.5 unbrakonøgle til at vippe plastrammen fri nær clipsen for at frigøre de to luftkanalclips. Det anbefales først at vippe clipsen nær RFID-spolen op. Når den er vippet op, løftes tørreenheden med hænderne, den anden clips vippes op, og derefter fjernes tørreenheden.
Trin 9 - Fjern de 4 fremføringsenheder

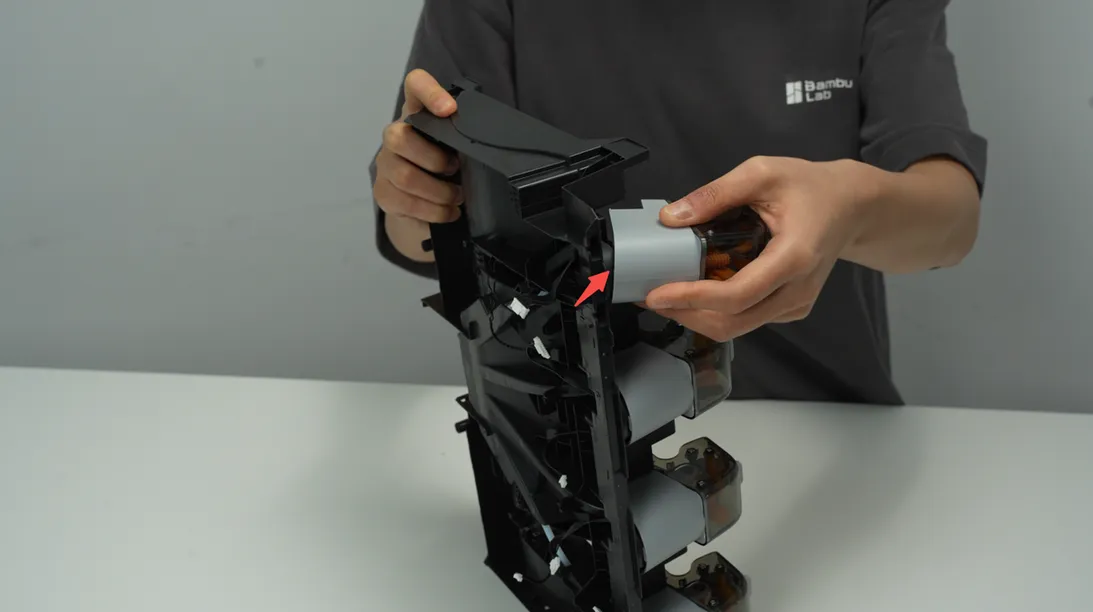

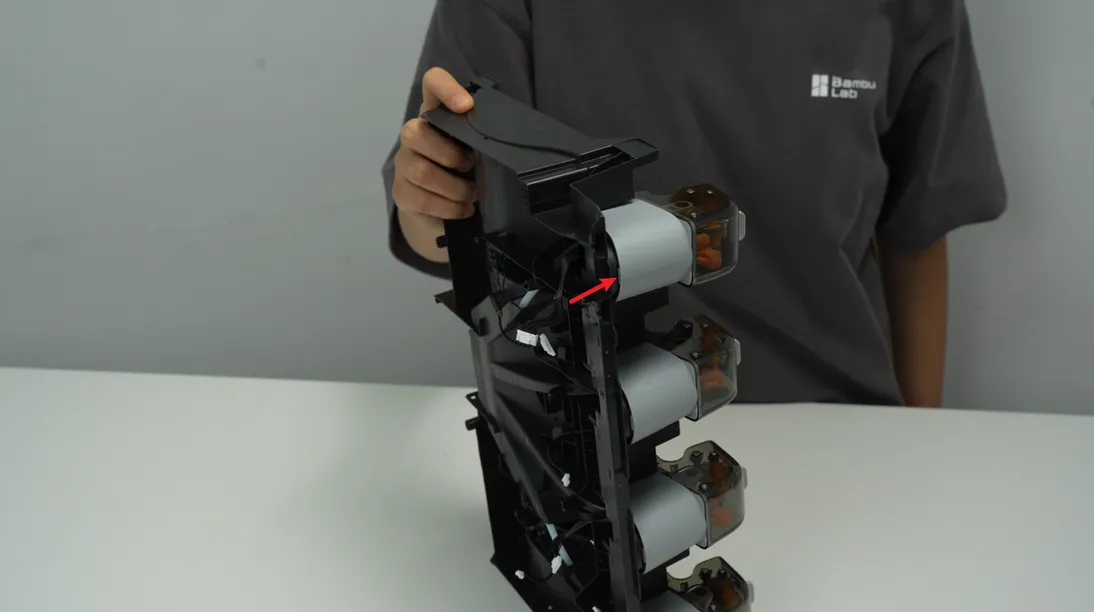

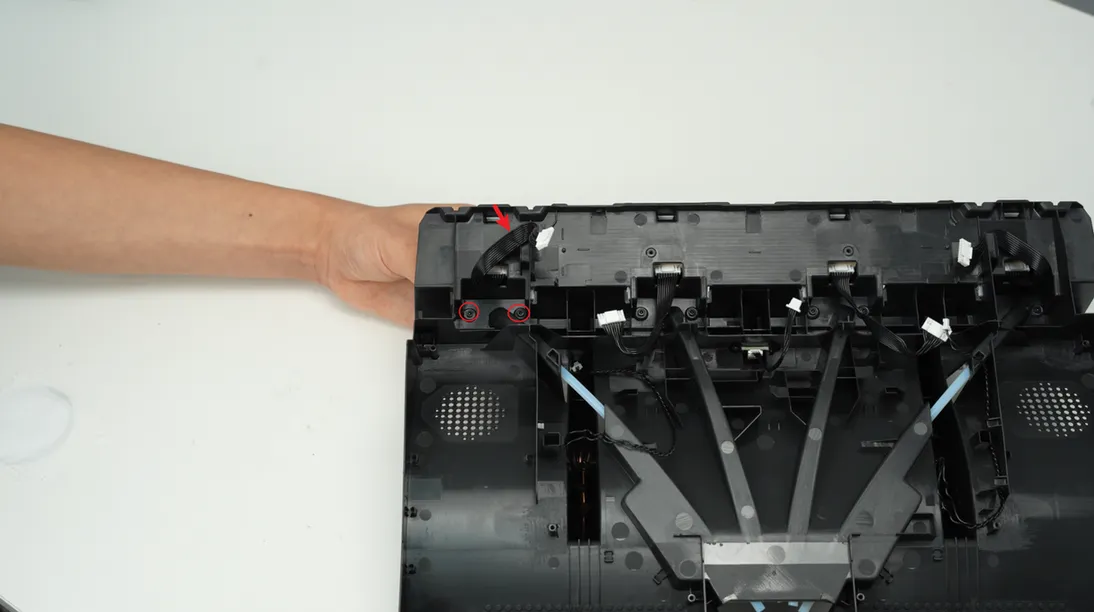

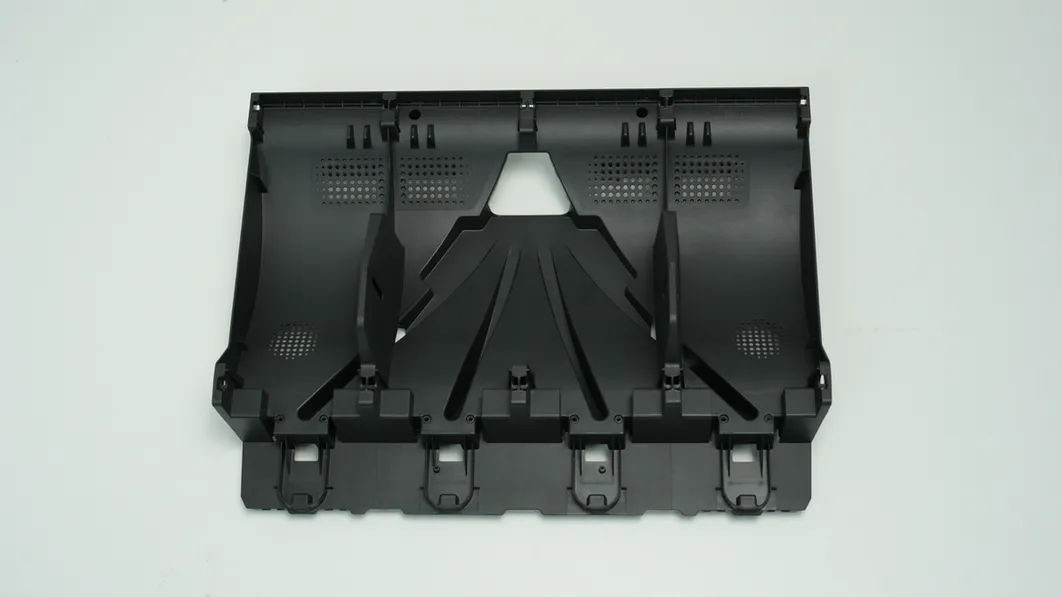

Én fremføringsenhed er fastgjort med 2 skruer og 1 clips. Træk kablerne ud af kabelkanalen, fjern de 2 skruer D, vip fremføringsenheden fremad, frigør clipsen foran, og fjern den. Fjern de andre 3 fremføringsenheder på samme måde.
Monteringsvejledning
Trin 1 - Monter de 4 fremføringsenheder

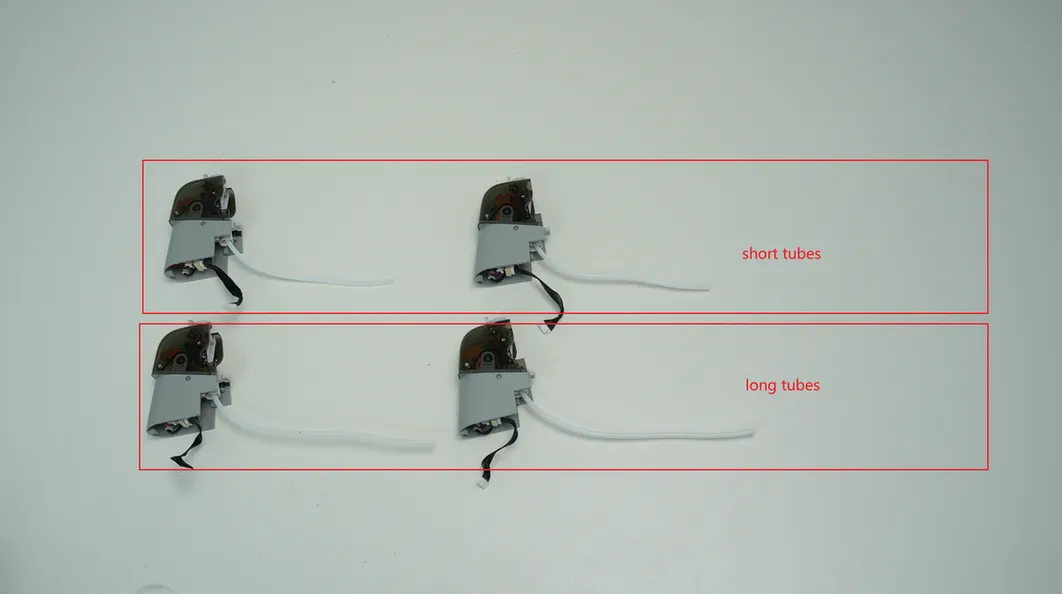

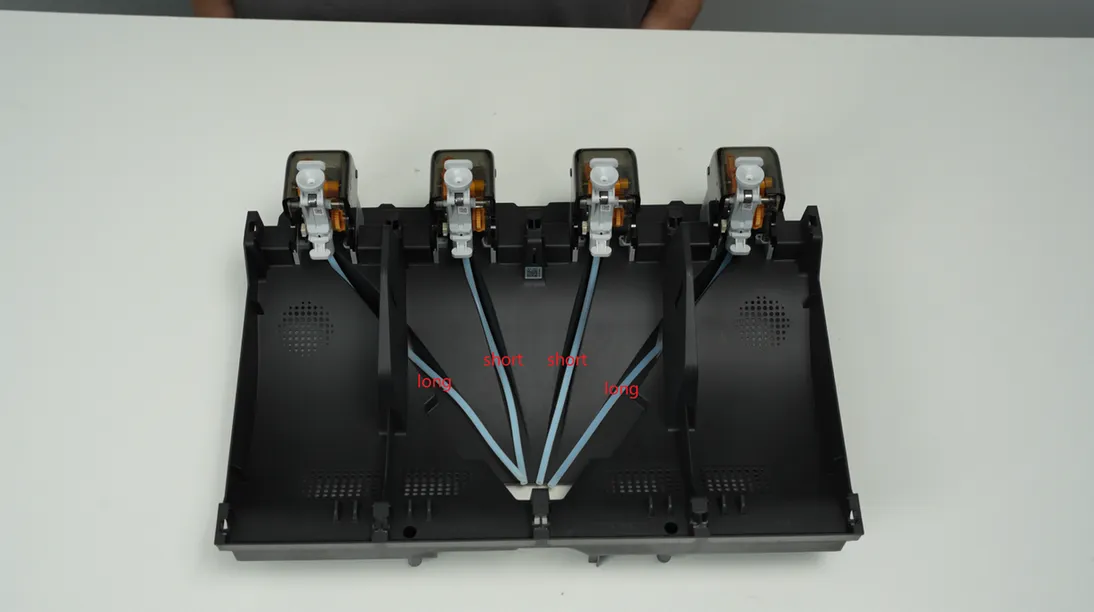

Slangerne, der forbinder fremføringsenhederne i plads 1 og 4, er lange, og slangerne i plads 2 og 3 er korte.

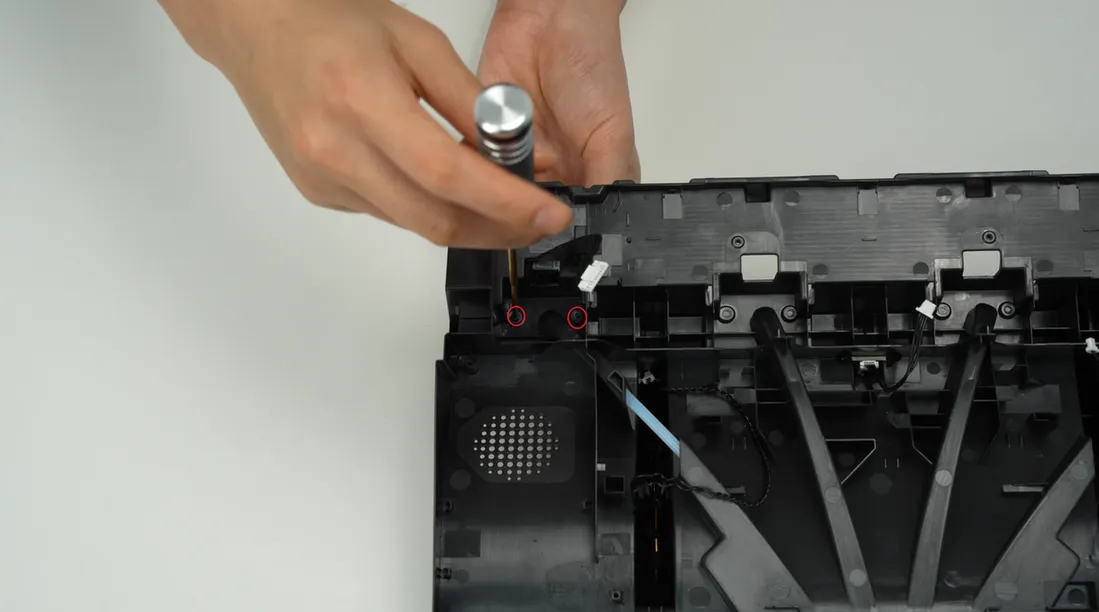

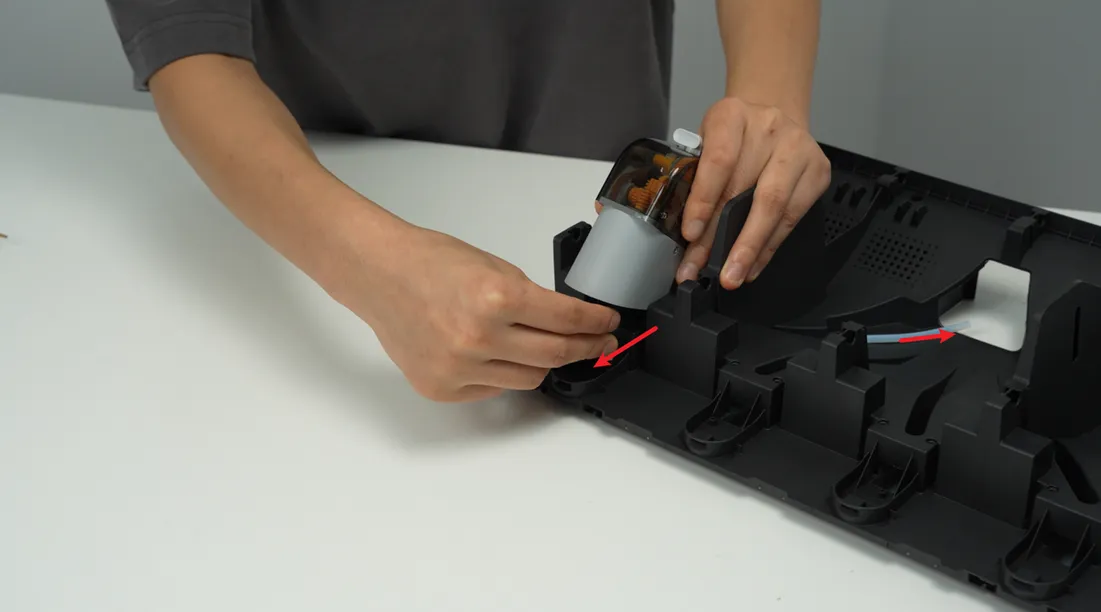

Vælg fremføringsenheden med den korrekte PTFE-slangelængde, før kablet gennem hullet til AMS-hovedkortets side, før PTFE-slangen fra slangerillen på oversiden hen til filament-hubben, monter fremføringsenheden på plads, og spænd de 2 skruer D for at fastgøre den. Monter de andre 3 fremføringsenheder på samme måde.

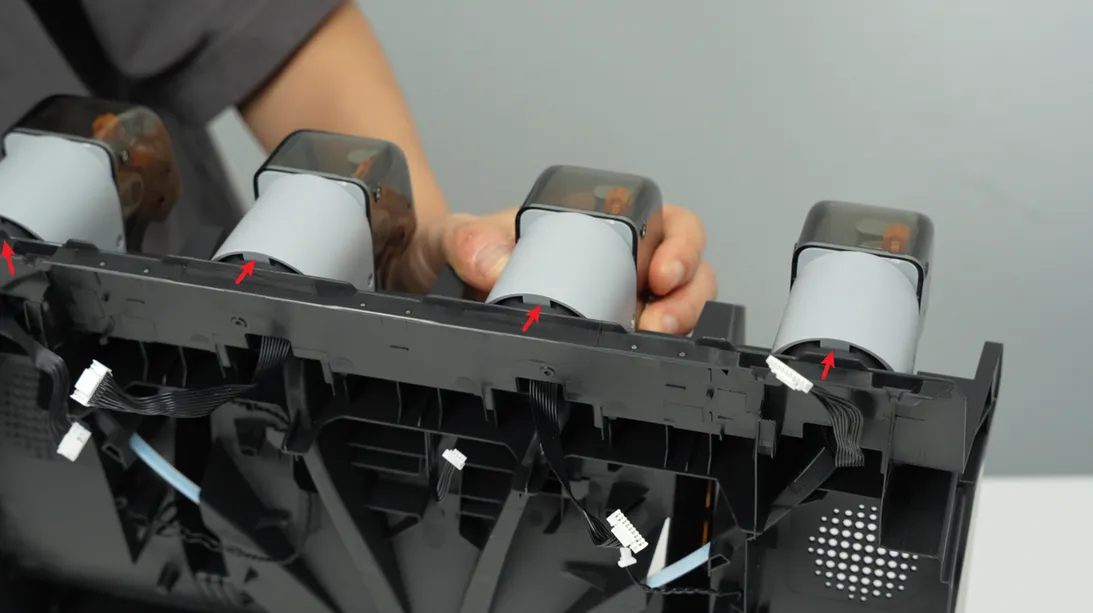

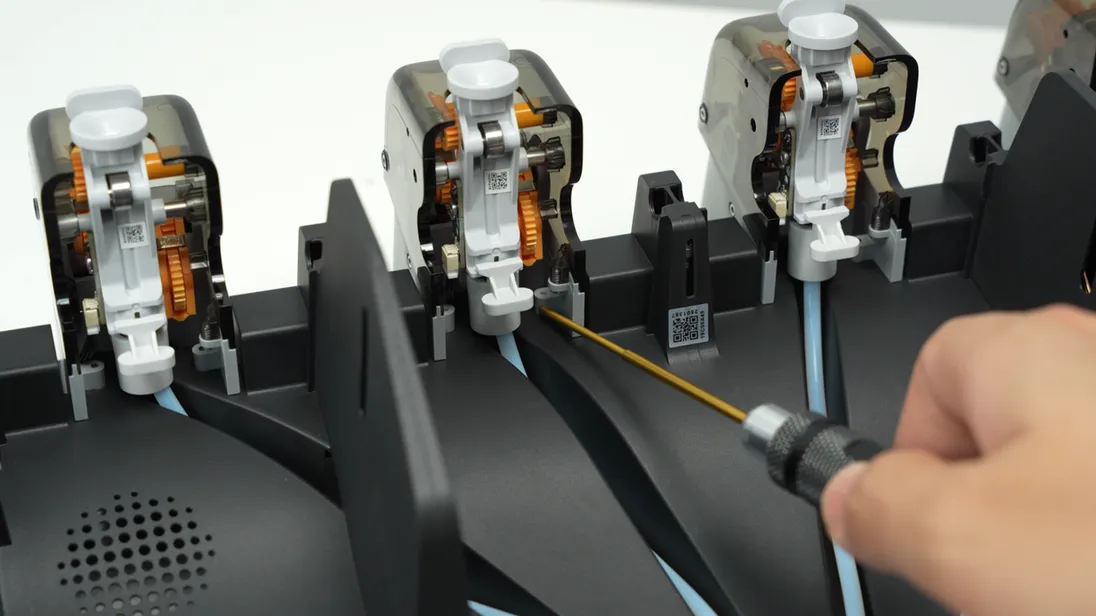

Når du monterer fremføringsenhederne, skal du først få den forreste clips på plads. Når den sidder, skubbes enheden fremad. Når du hører et klik, er skruehullet på plads, og så kan du fastgøre skruen.
Trin 2 - Monter den venstre og højre tørreenhed

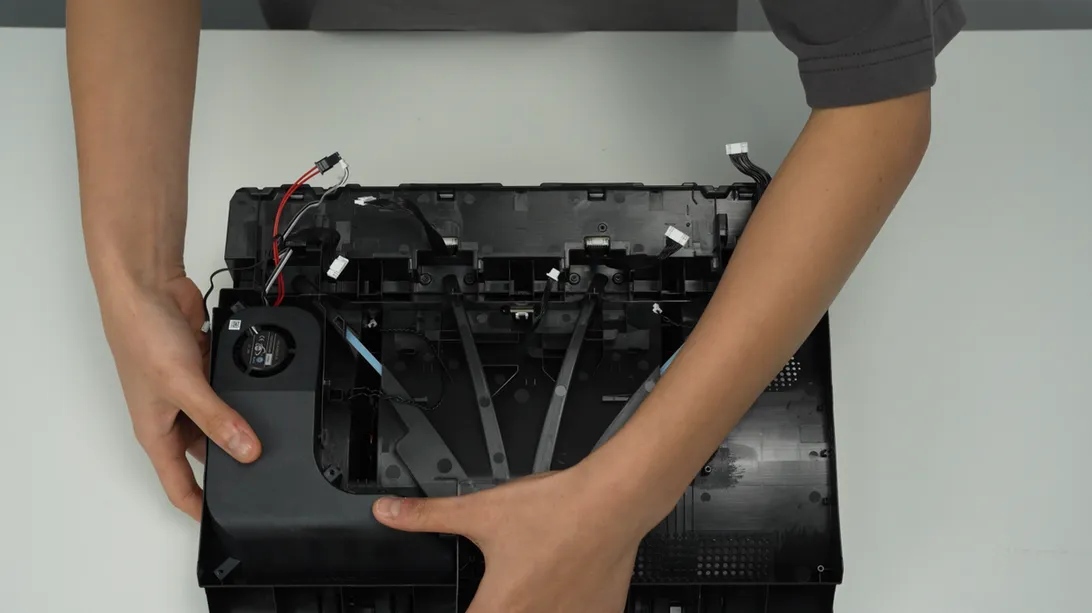

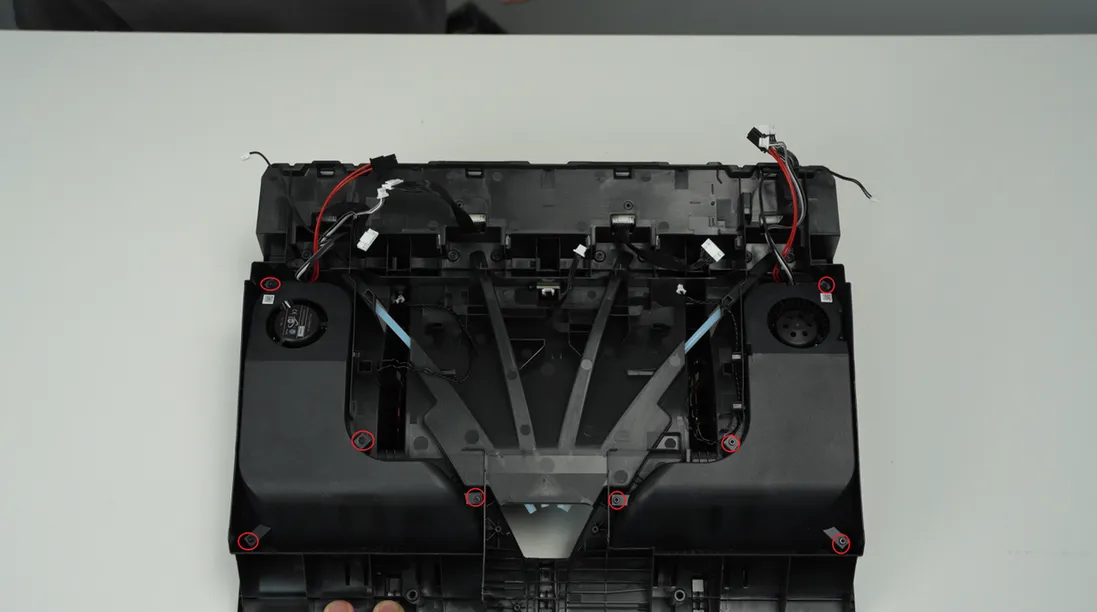

Placer tørreenheden ud for skruehullerne, tryk tørreenheden ned for at få clipsen til at gribe fat, pas på ikke at klemme kablet, og fastgør de fire skruer D.
Trin 3 - Monter filament-hubben

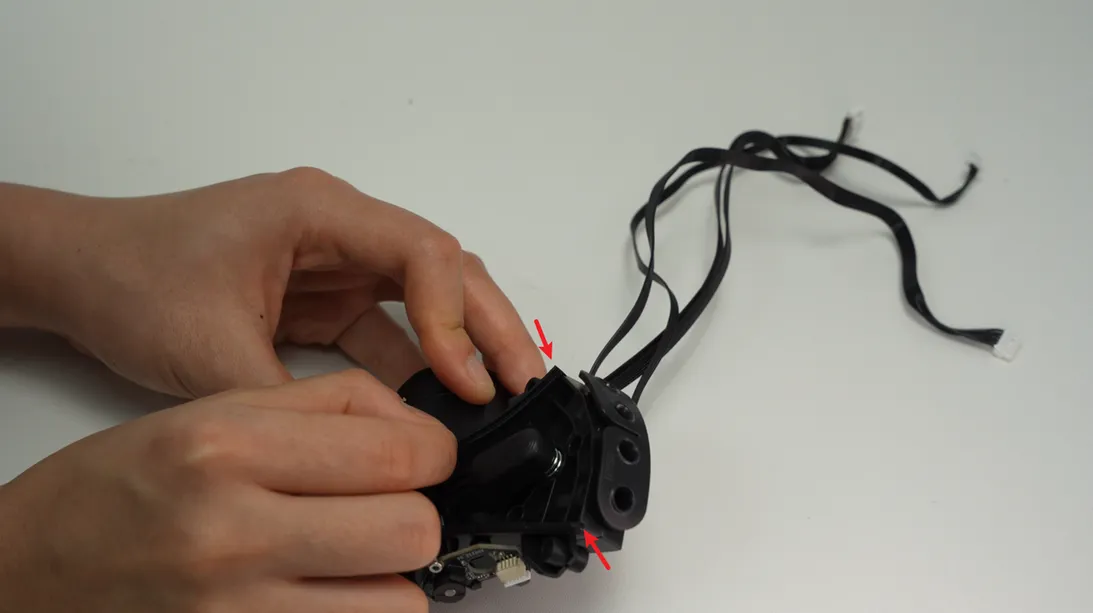

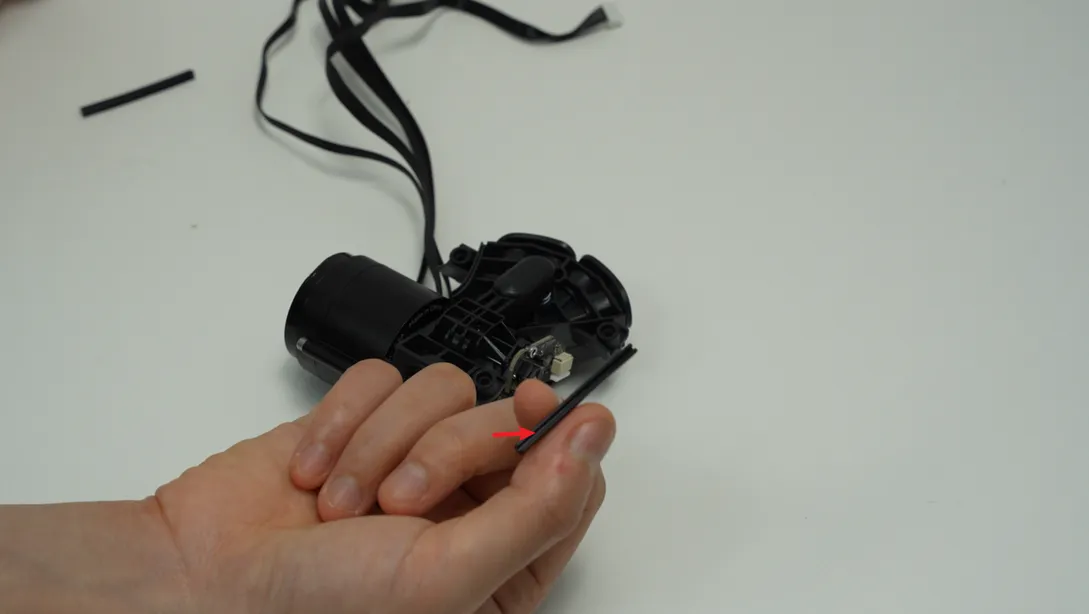

Monter de to støddæmpende pakninger, så pakningernes riller flugter med filament-hubbens overkant.

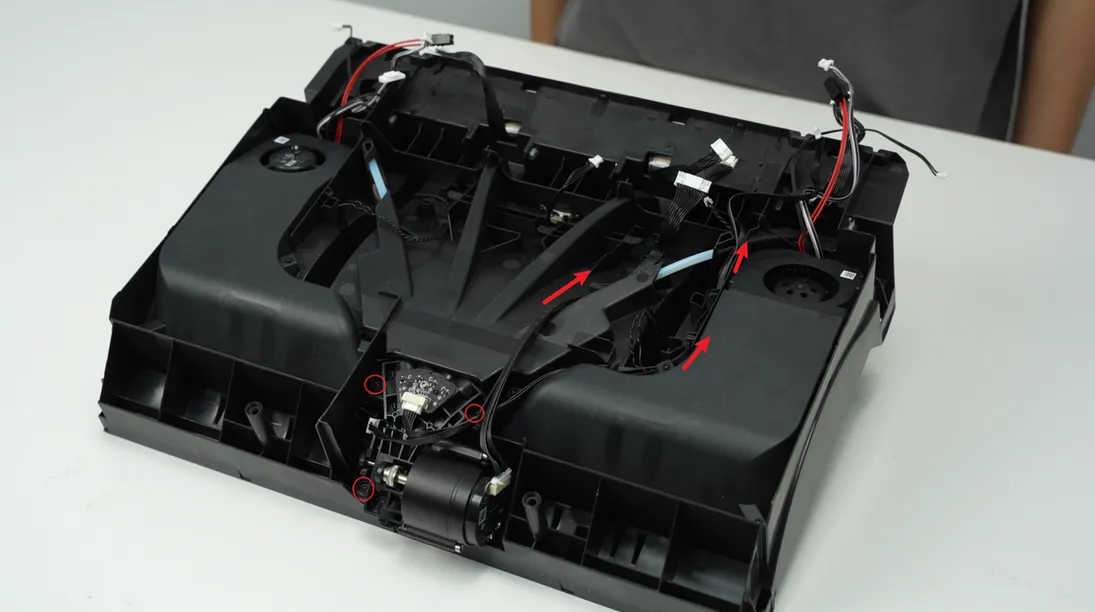

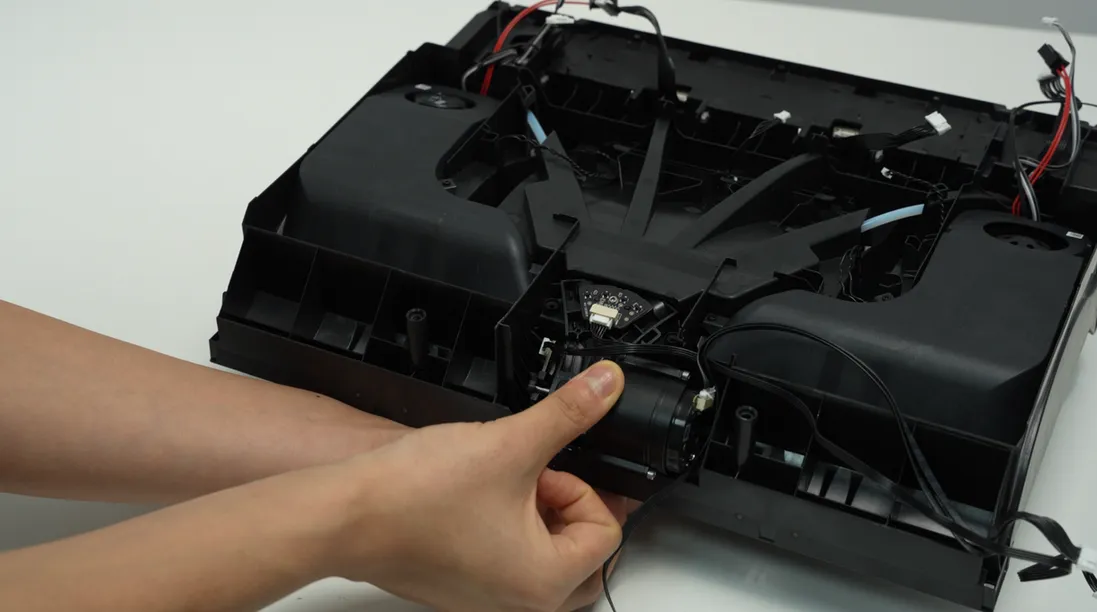

Når du sætter filament-hubben på plads igen, skal du bruge den anden hånd til at skubbe PTFE-slangen fra bagsiden, så det er lettere at klikke filament-hubben på plads ud for skruehullet. Vær opmærksom på den støddæmpende silikonestrimmel på filament-hubben, så du ikke glemmer den. Når du har skruet de 3 skruer C i, skal du ordne kablerne.
Trin 4 - Monter hovedkortet

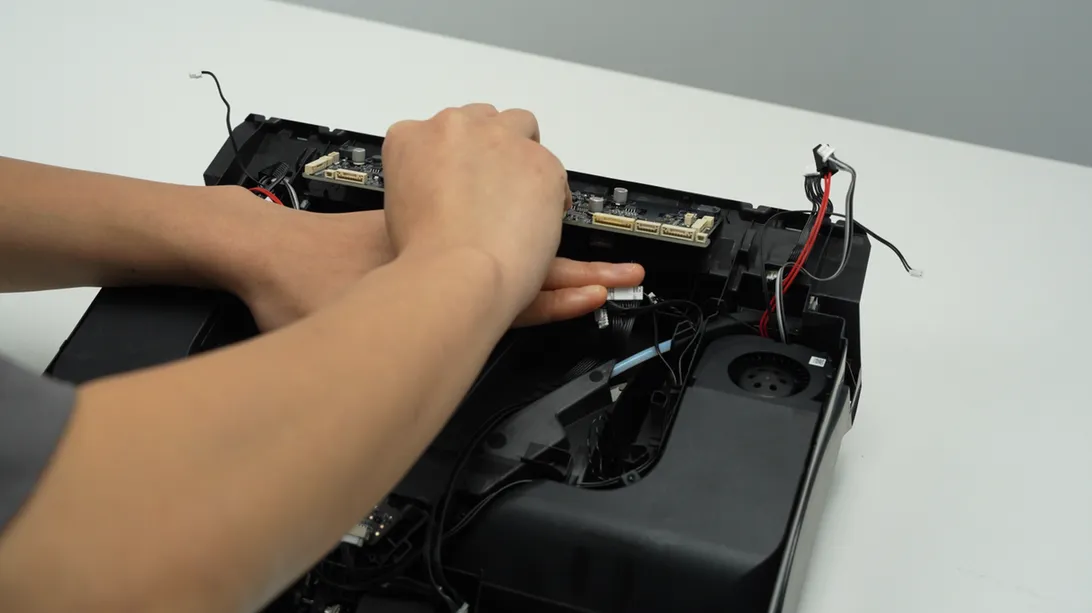

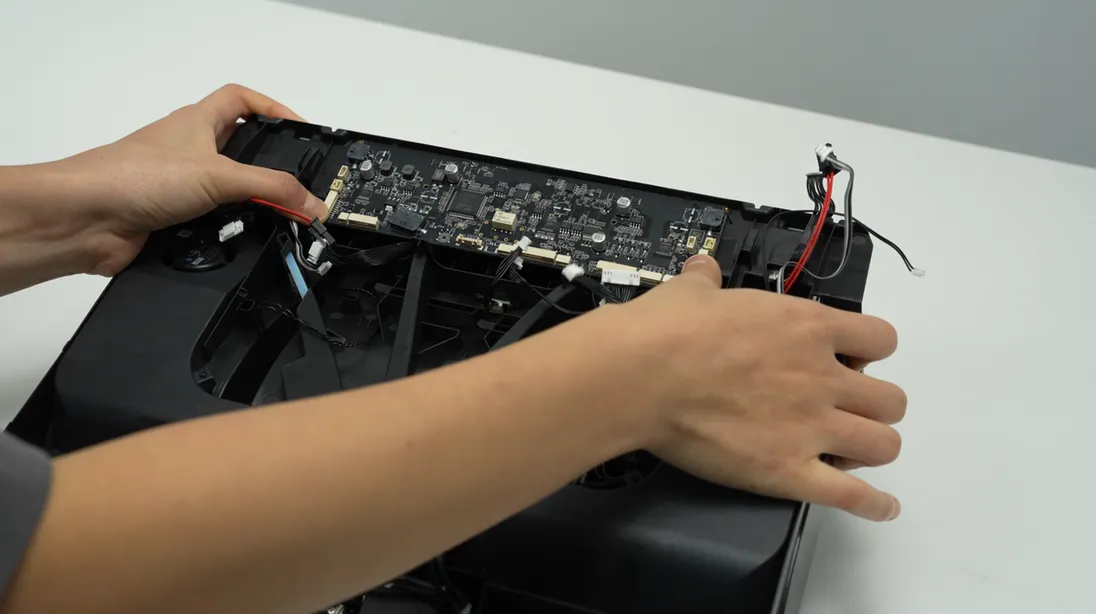

Monter hovedkortet på AMS-hovedrammen. Sæt først AMS-hovedkortet ind i de 3 clips på overkanten nedefra og op, tryk det derefter en smule ned, og sæt det ind i de 2 clips i venstre og højre side.
Bemærk: Når du monterer AMS-hovedkortet, skal du huske at kontrollere stikket og ikke trykke på stikket på bagsiden af hovedkortet.
I dette trin må du ikke fastgøre hovedkortets 2 skruer. Fastgør først skruerne, når alle stik er sat i, i det næste trin.
Trin 5 - Tilslut 18 kabler til AMS-hovedkortet

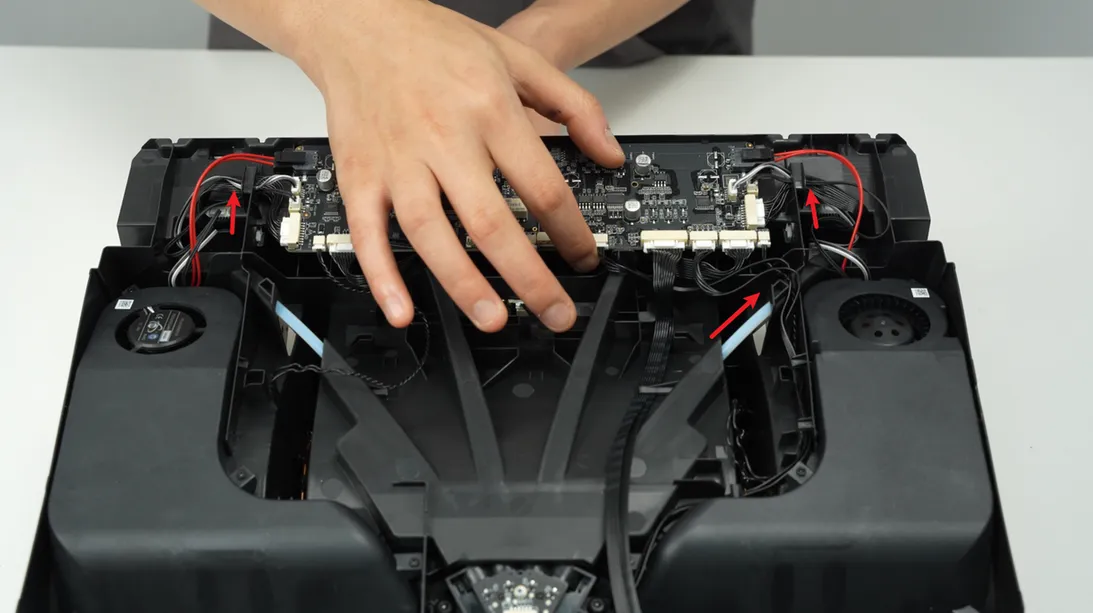

Tilslut de 18 kabler efter mærkningerne eller de billeder, du tog før afmonteringen. Når du har bekræftet, at hovedkortet er monteret og holdt fast af 5 clips, fastgøres de 2 skruer.
Tip: Kontroller, at hvert stik sidder helt fast. For eksempel høres der et klik, når fremføringsstikkene sidder på plads, så du undgår, at AMS'en fungerer unormalt efter opstart.
Trin 6 - Monter støttebøsningsenhederne og PTFE-slangerne

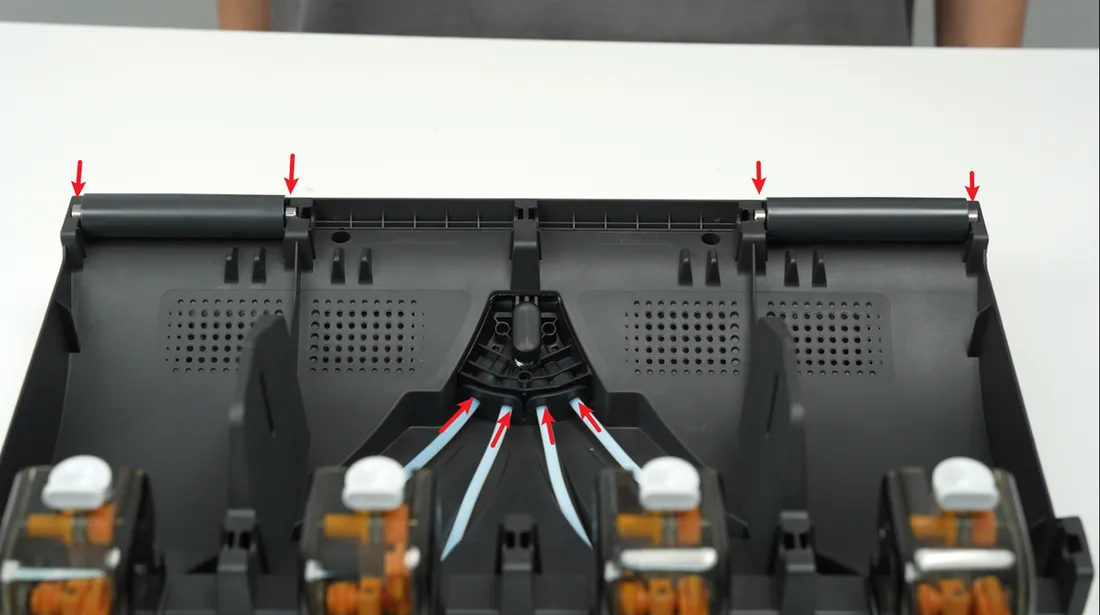

Monter AMS-hovedrammens 4 aktive støttebøsningsenheder samt de drevne støttebøsningsenheder til plads 1 og 4, og sæt PTFE-slangen i.
Bemærk, at de drevne støttebøsningsenheder til plads 2 og 3 ikke skal monteres i dette trin, så de ikke blokerer hovedrammens skruehuller.

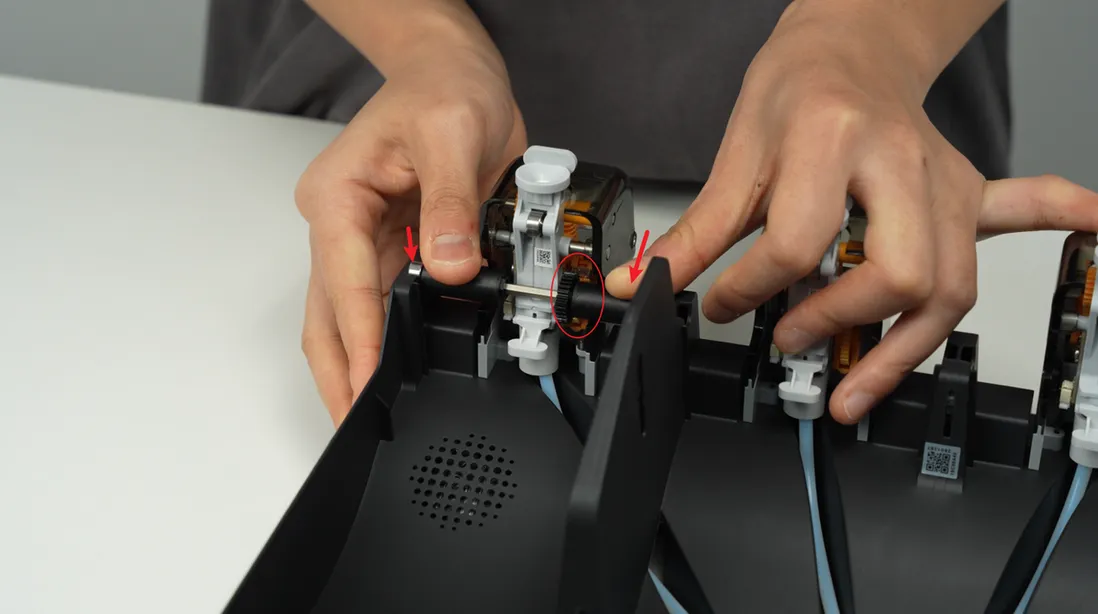

Når du monterer AMS-hovedrammens aktive støttebøsningsenhed, skal du sørge for at placere den ud for fremføringsenhedens hjul, så den ikke vender forkert, og sørge for, at lejerne i begge ender er trykket helt på plads.
Trin 7 - Monter hovedrammeenheden og den drevne støttebøsningsenhed

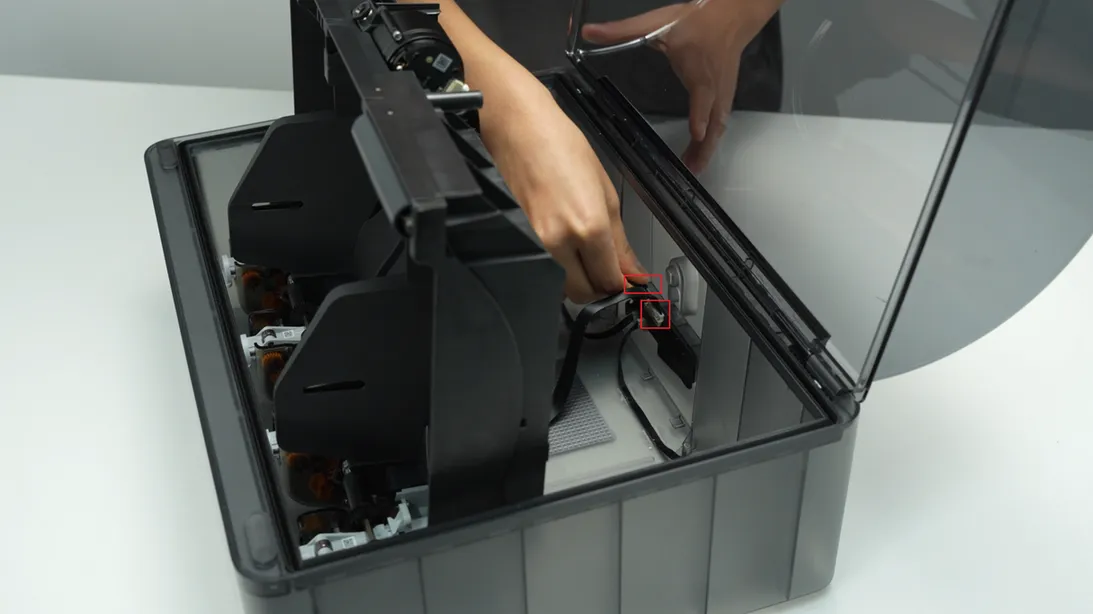

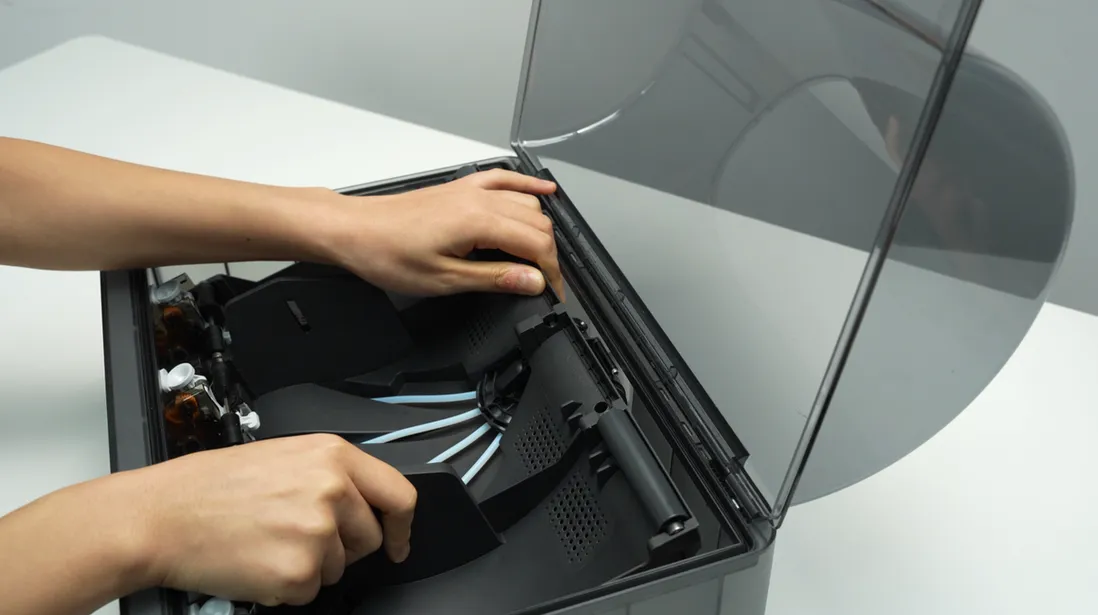

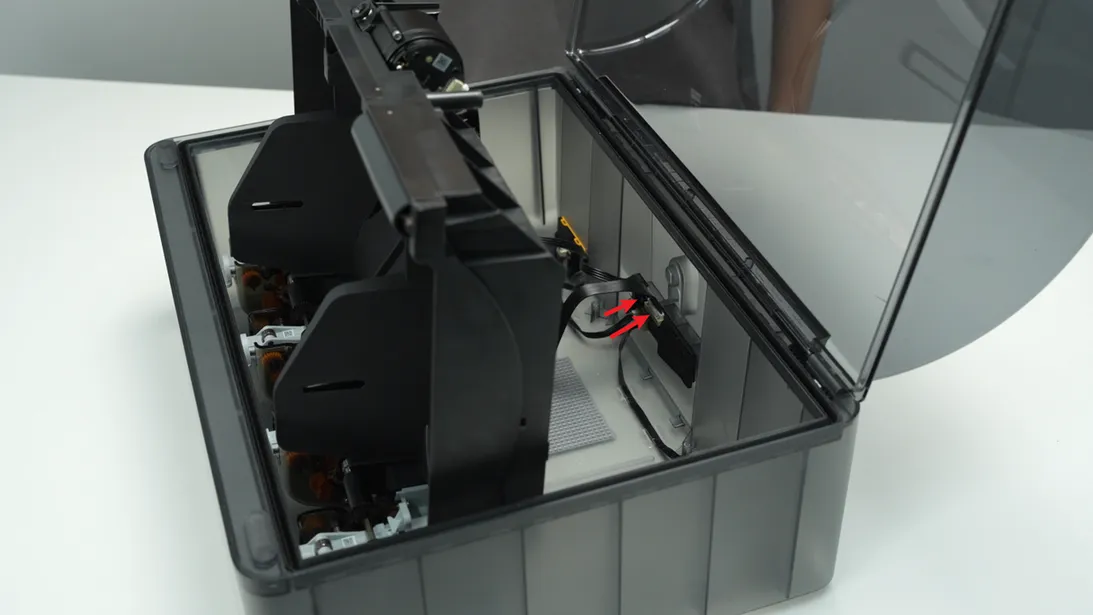

Monter AMS-hovedrammen i AMS'ens nederste dæksel, og tilslut signalkablet og strømkablet til AMS-strømkortet.

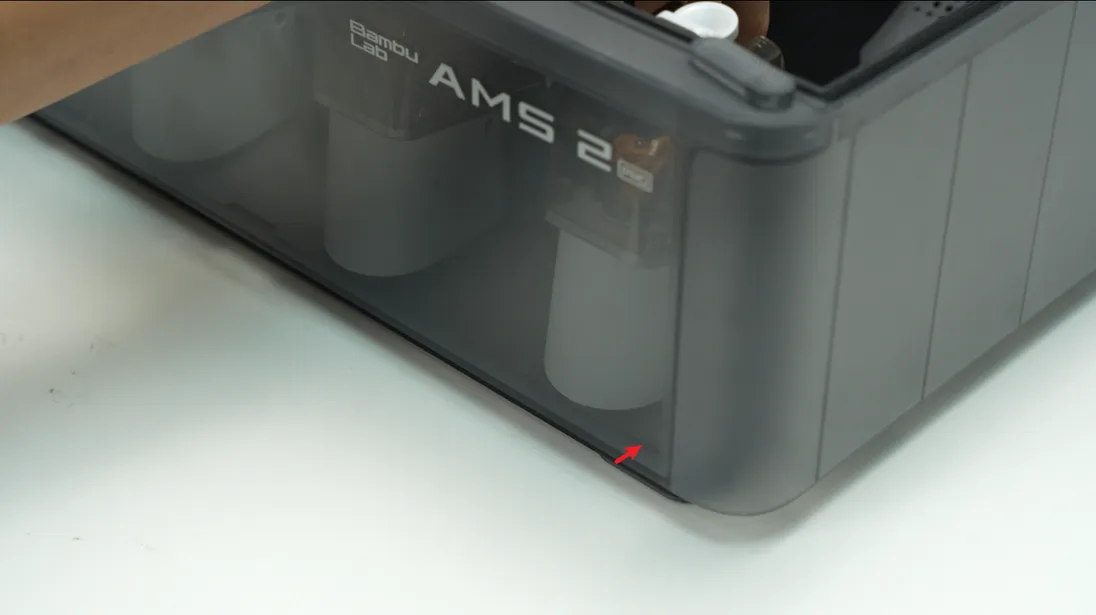

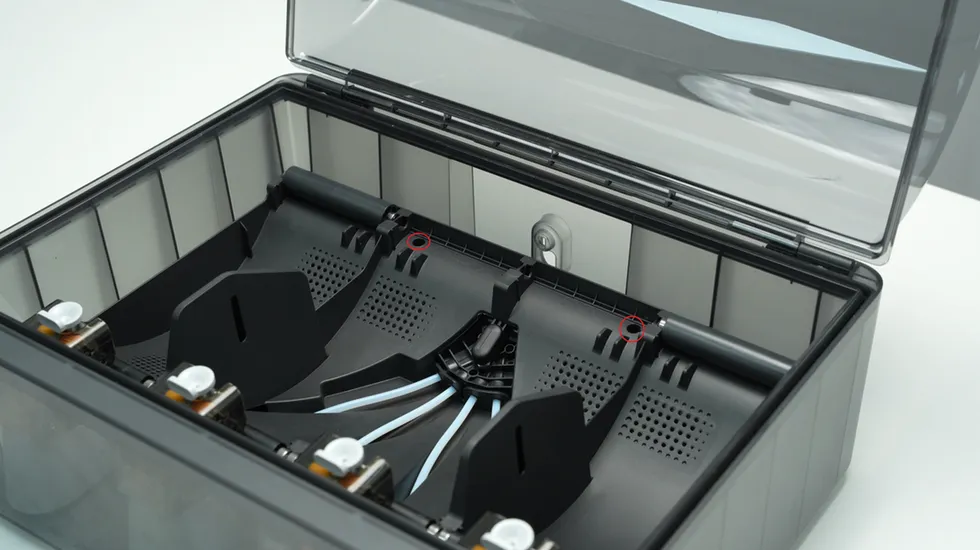

Når AMS-hovedrammen er monteret på plads, skrues 2 skruer i for at fastgøre den. Når du monterer hovedrammen, kan du skubbe den lidt fremad, klemme filament-hubbens motor med hånden og trykke den ned i den nederste hængeenhed. Bemærk, at AMS'ens nederste dæksel først er korrekt monteret, når en tap sidder fast i hovedrammens rille.

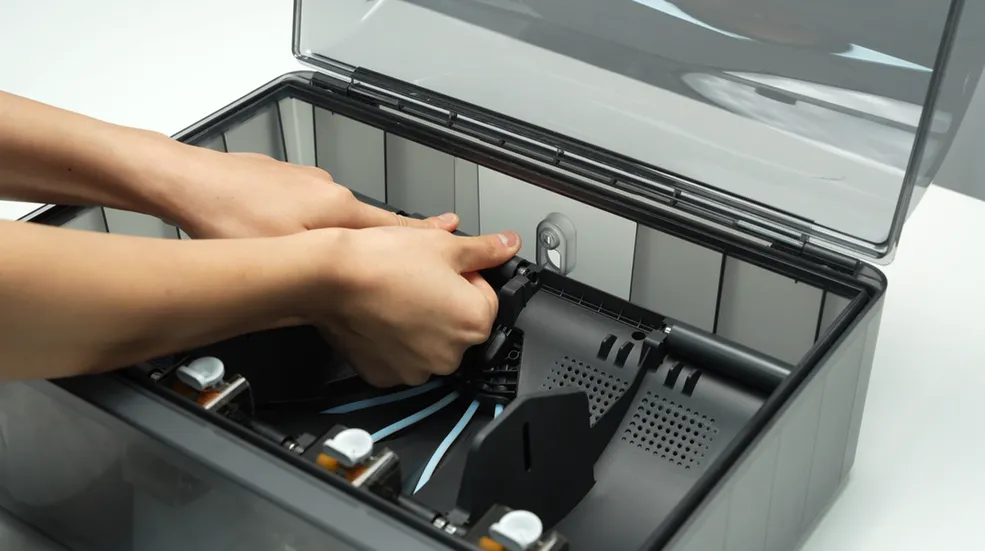

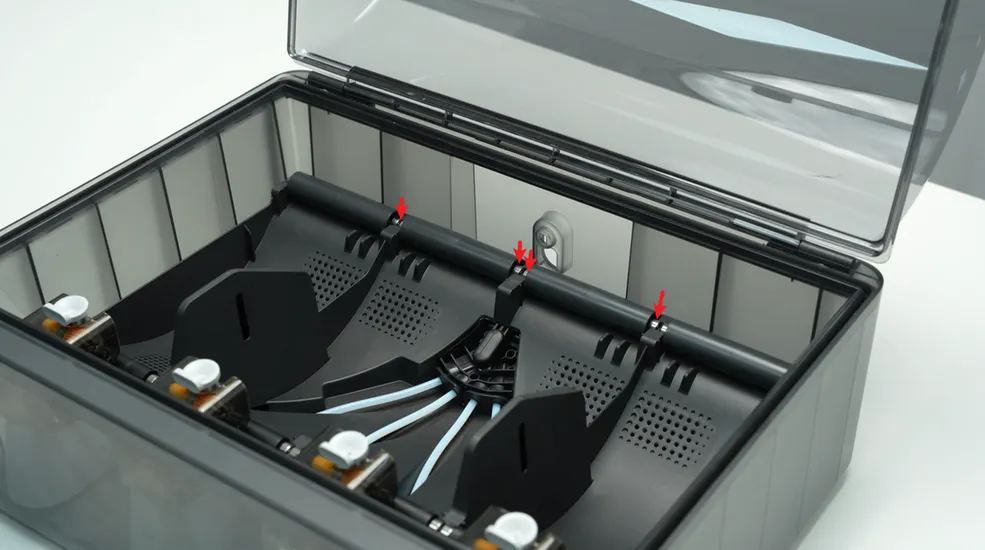

Monter de 2 midterste drevne støttebøsningsenheder, og sørg for, at lejerne i begge ender af de 2 drevne støttebøsninger er trykket på plads.
Trin 8 - Monter PTFE-slangens udløserknap

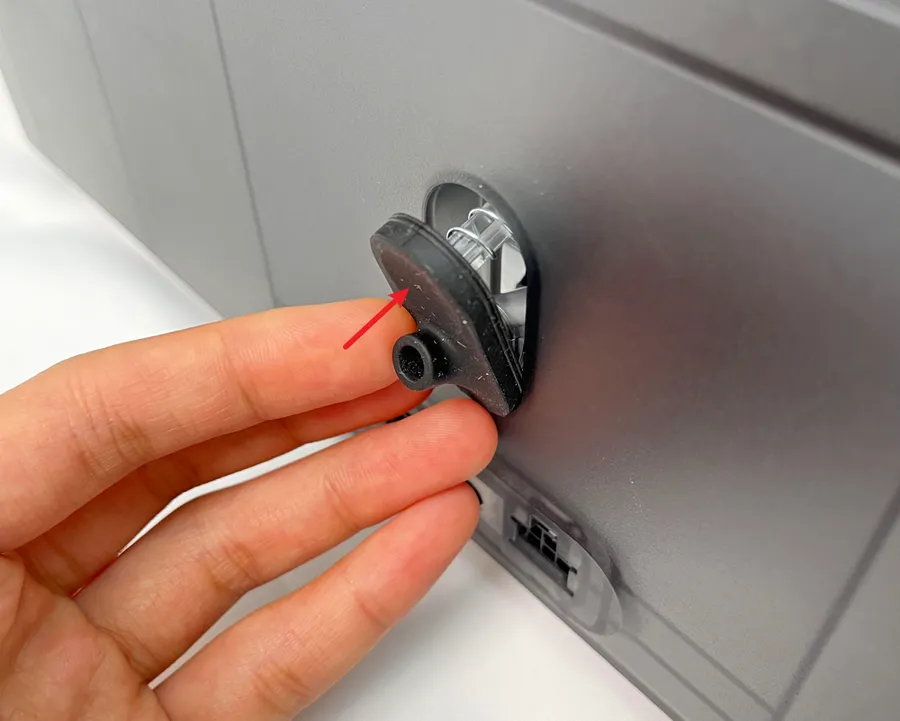

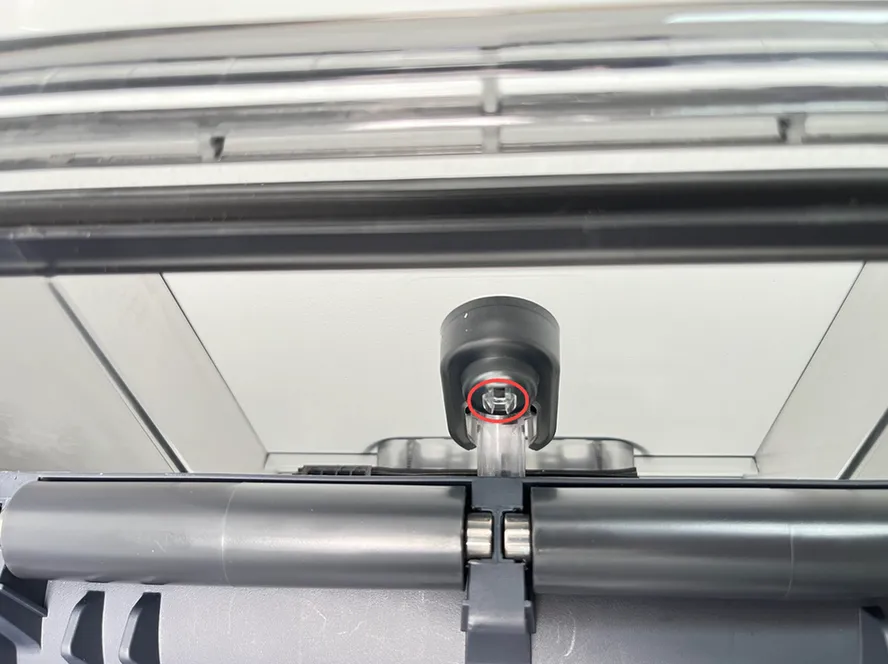

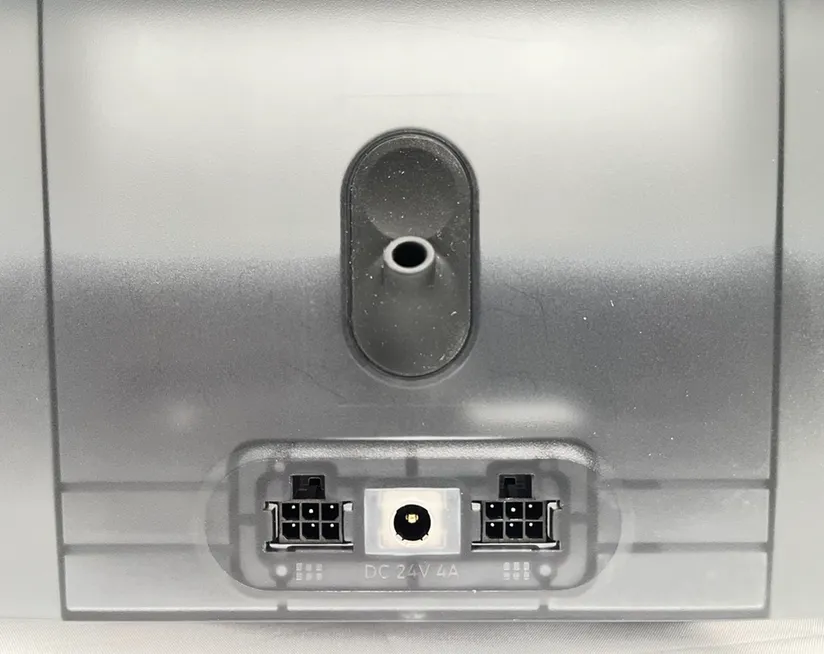

Tryk PTFE-slangens udløserknap tilbage i huset i følgende retning, før clipsen jævnt ind i den tilsvarende rille, og hold det sorte silikonehus liggende plant.
Trin 9 - Tilslut PTFE-slangen

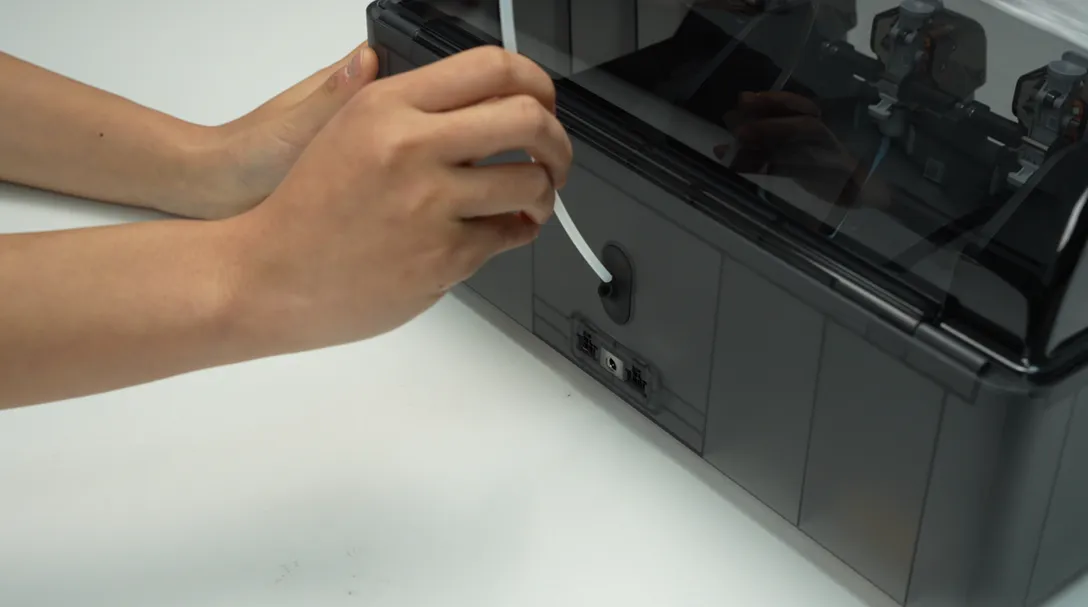

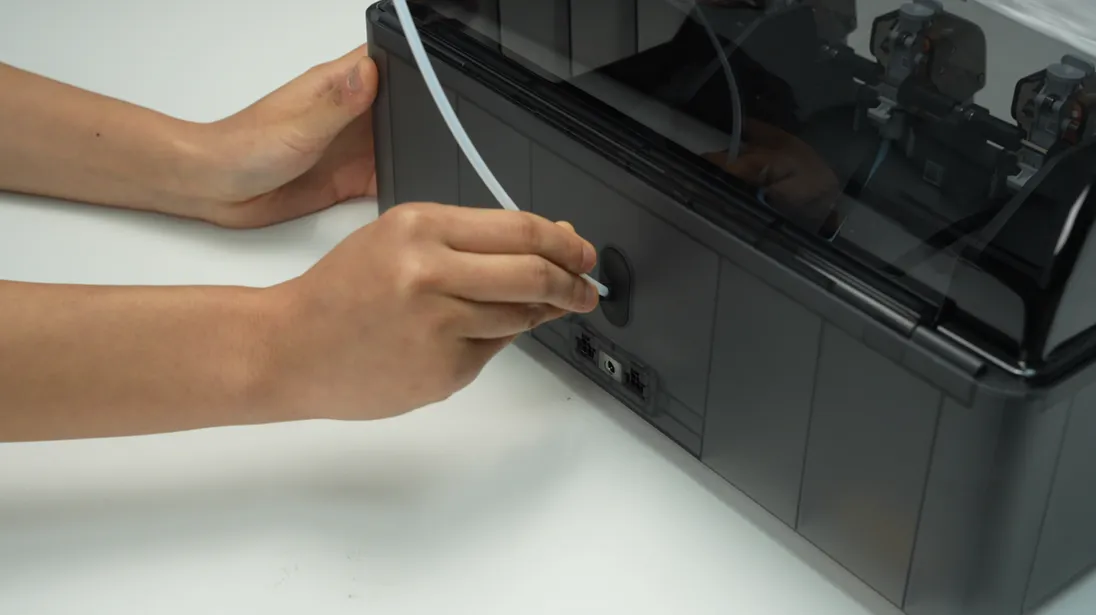

Kontroller, at PTFE-slangens silikoneholder flugter med filamenthullet på filament-hubenheden, og skub PTFE-slangen ind fra bagsiden af AMS'en. Efter monteringen trækkes der i PTFE-slangen for at bekræfte, at den sidder fast.
Kalibrering
Tilslut strømkablet, forbind AMS'en til printeren, tænd for strømmen, og begynd at bruge AMS'en til at indføre filament via betjeningen på skærmen. Hvis indføringen kan gennemføres, og der ikke vises fejlmeddelelser under hele indføringen, er udskiftningen lykkedes.
Ellers skal du kontrollere alle forbindelser og prøve igen. Hvis problemet fortsætter, skal du kontakte Bambu Labs serviceteam for yderligere hjælp.
Afsluttende bemærkninger
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
