Udskift AMS 2 Pro intern hub-enhed og hub-motor

Kompatible printermodeller

AMS 2 Pro

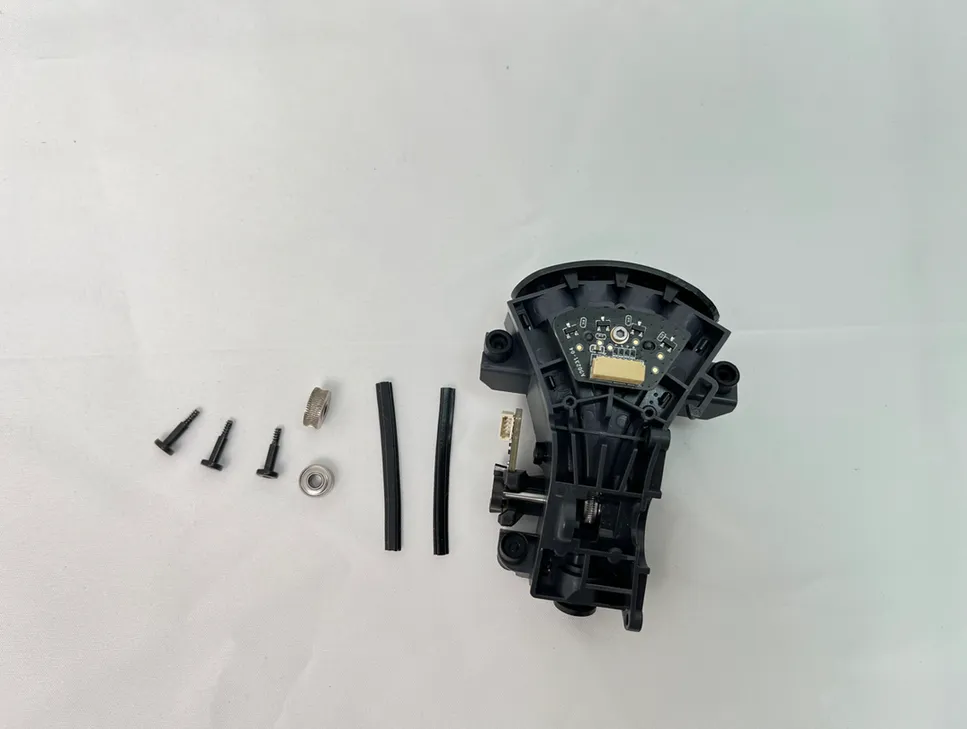

AMS 2 Pro intern hub-enhed

Den interne hub-enhed i AMS 2 Pro er filamentfremføringsenheden (4 ind og 1 ud). Den åbner den tilsvarende fremføringsport ud fra den aktuelt valgte filamentposition og hjælper med at levere filamentet til printeren. Den har også funktionen at hjælpe med at trække det printfilament, der er leveret til printeren, tilbage til AMS 2 Pro.

AMS 2 Pro intern hub-motor

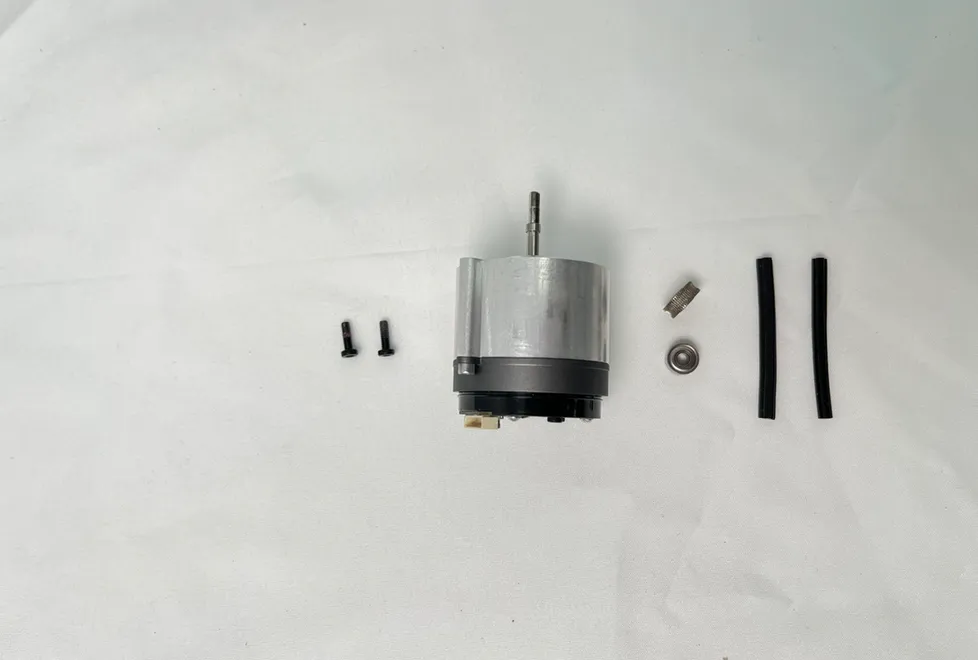

AMS 2 Pro intern hub-motor bruges til at drive den interne hub-enhed i AMS 2 Pro.

Motoren i AMS HT er den samme model. Hvis du har brug for at udskifte motoren til AMS HT, kan du se denne Wiki

Hvornår skal den bruges?

• Alle PTFE-slanger er tjekket og korrekt tilsluttet, men filamentet sætter sig ofte fast i AMS 2 Pro'ens interne hub-enhed.
• Teknisk eftersalgssupport har fastslået, at fejlen ligger i AMS 2 Pro'ens interne hub-enhed.

Nødvendige værktøjer og materialer

• Ny AMS 2 Pro intern hub-enhed

• H2.0 unbrakonøgle

• 20 minutter

Skrueliste

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører nogen form for vedligeholdelse, inklusive arbejde på printerens elektronik og printhovedets ledninger. Udføres opgaver, mens printeren er tændt, kan det resultere i en kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at adskille dele, inklusive hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan resultere i skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du bekymringer eller spørgsmål til at følge denne guide, anbefaler vi at oprette en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Før du starter, skal du sikre dig, at AMS 2 Pro er afbrudt fra printeren.

Fjern den interne hub-enhed og motoren

Trin 1 - Fjern PTFE-slangen bag på AMS 2 Pro

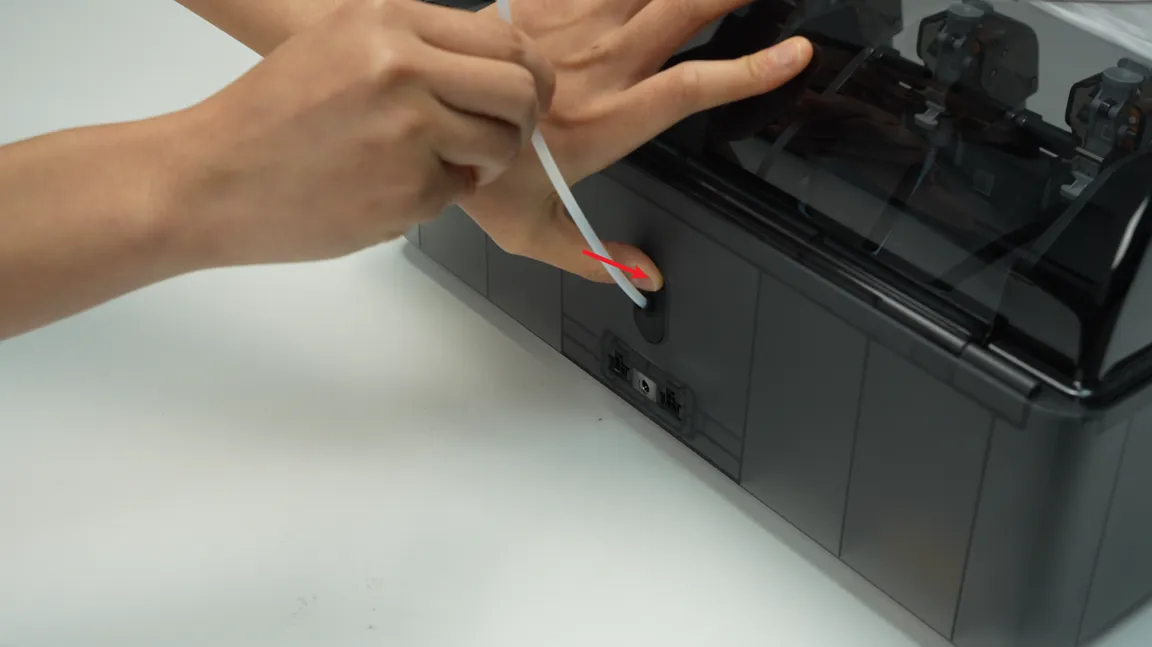

Tryk på PTFE-slangens udløserknap bag på AMS 2 Pro for at låse fittingen op, og træk derefter PTFE-slangen ud.

Trin 2 - Træk PTFE-slangens udløserknap ud

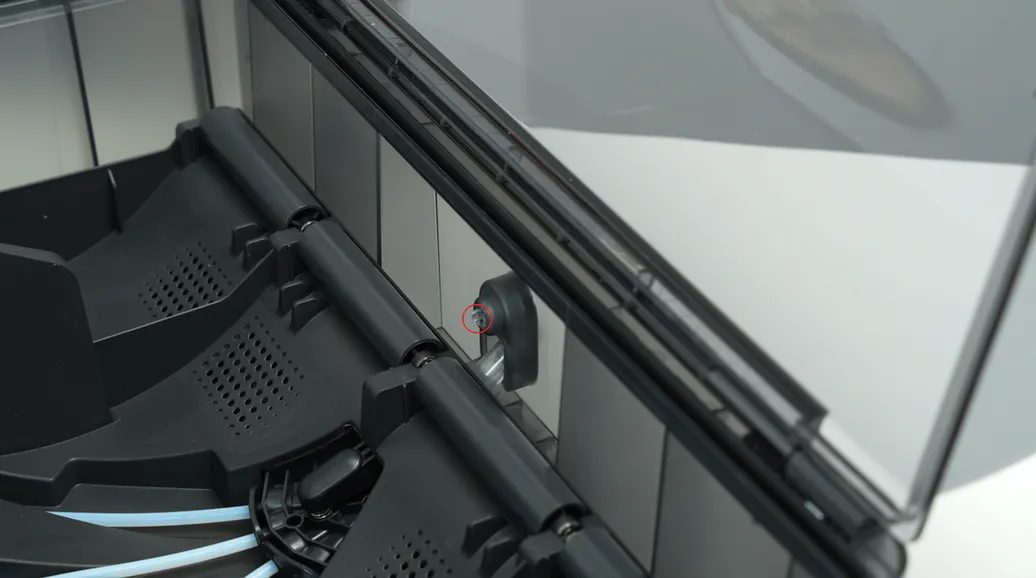

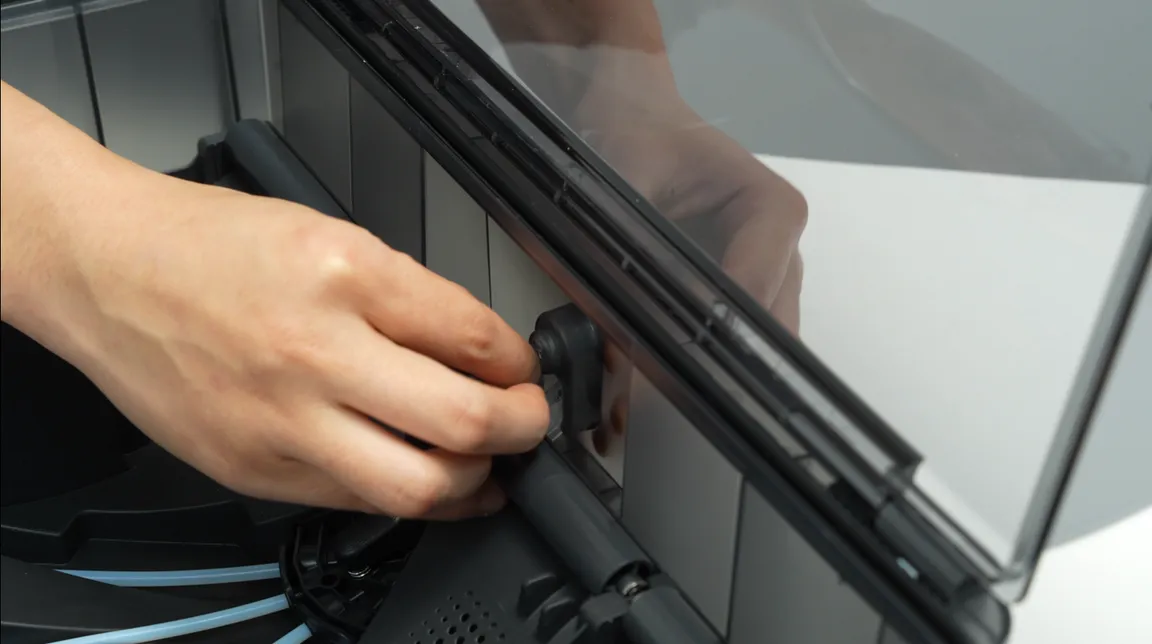

Klem clipsen fra indersiden af det nederste dæksel for automatisk at få PTFE-slangens udløserknap til at springe op, og træk derefter PTFE-slangens udløserknap ud bag på AMS 2 Pro.

Når du klemmer clipsen, skal du bruge den anden hånd til at holde PTFE-slangen bag på AMS 2 Pro for at udløse knappen, så fjederen ikke skydes ud og mistes.

Trin 3 - Fjern AMS 2 Pro hovedrammens samling

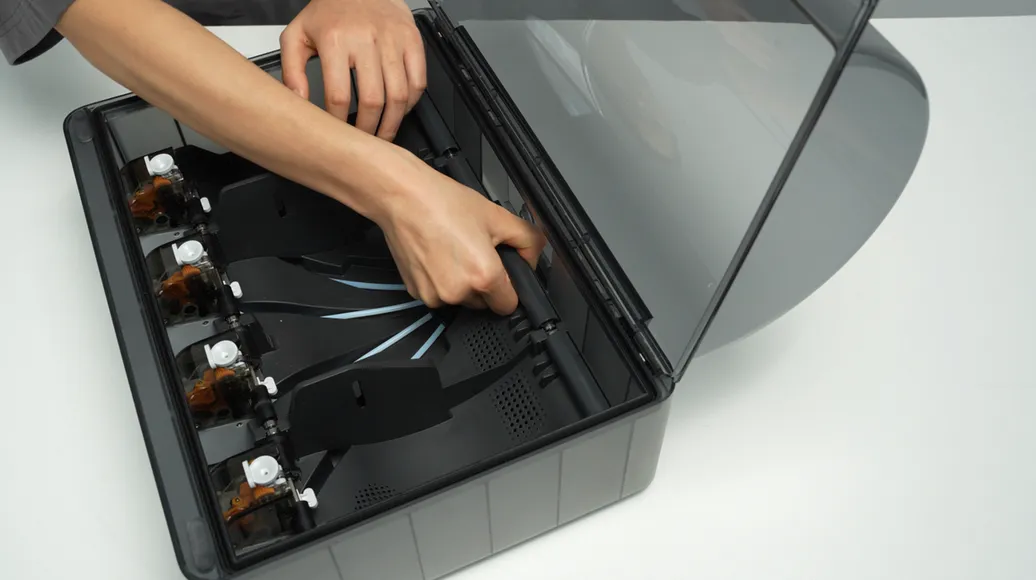

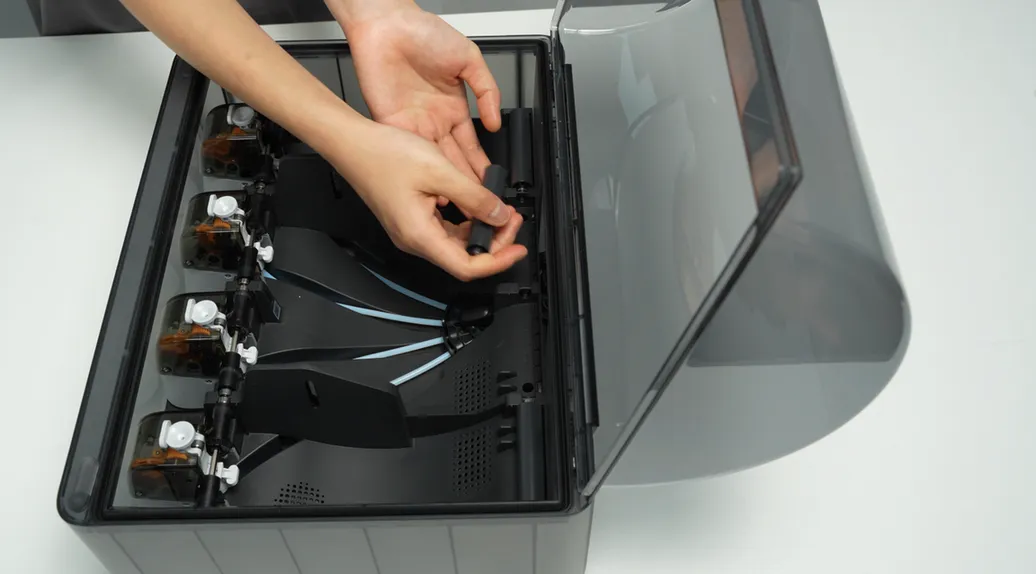

Fjern den drevne støttebøsning-samling fra de to midterste slot for at blotlægge de to skruehuller. Når du fjerner lejebøsningen, skal du passe på lejerne i begge ender, så du ikke mister dem.

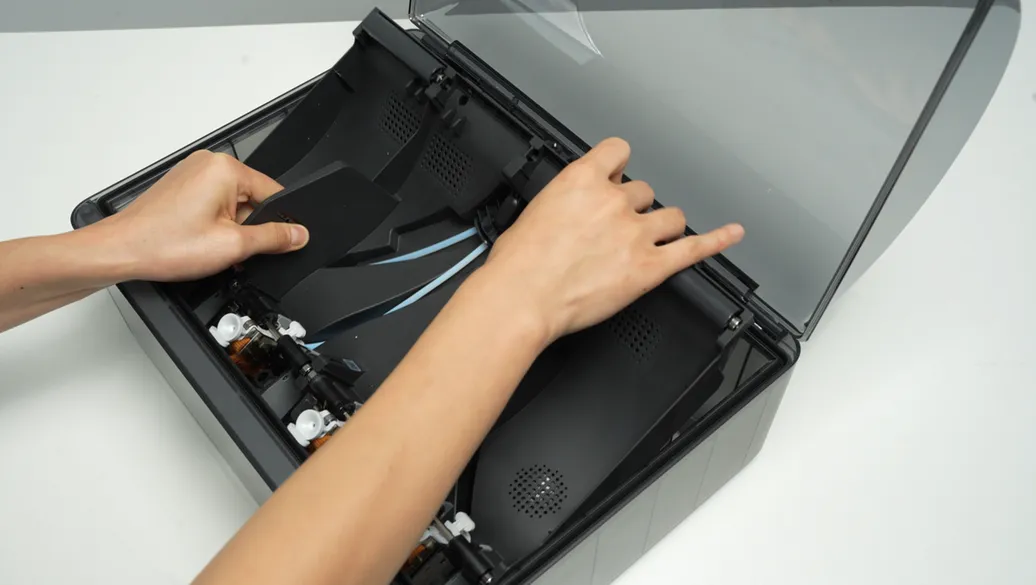

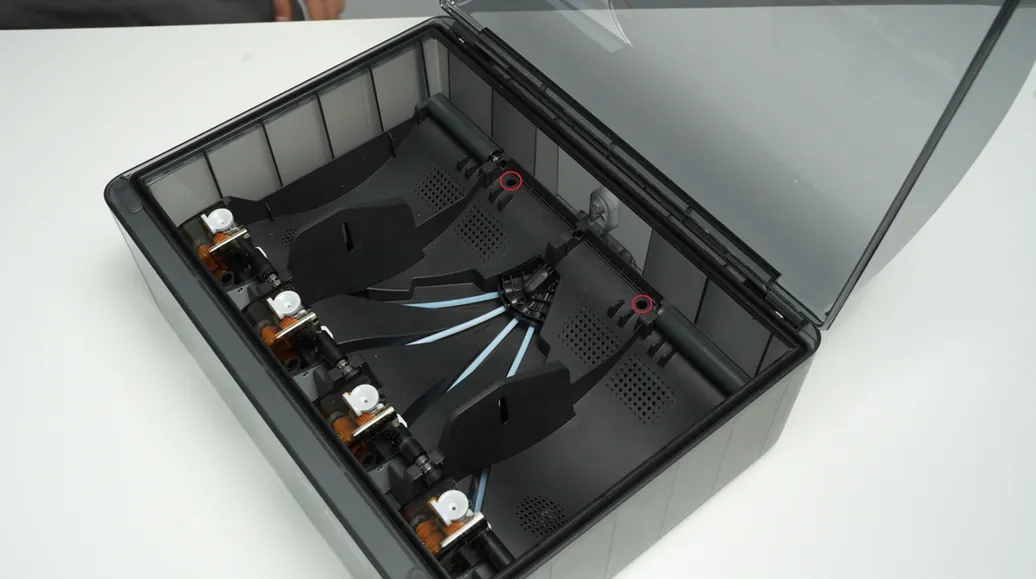

Fjern de to skruer, der fastgør AMS 2 Pro hovedrammen.

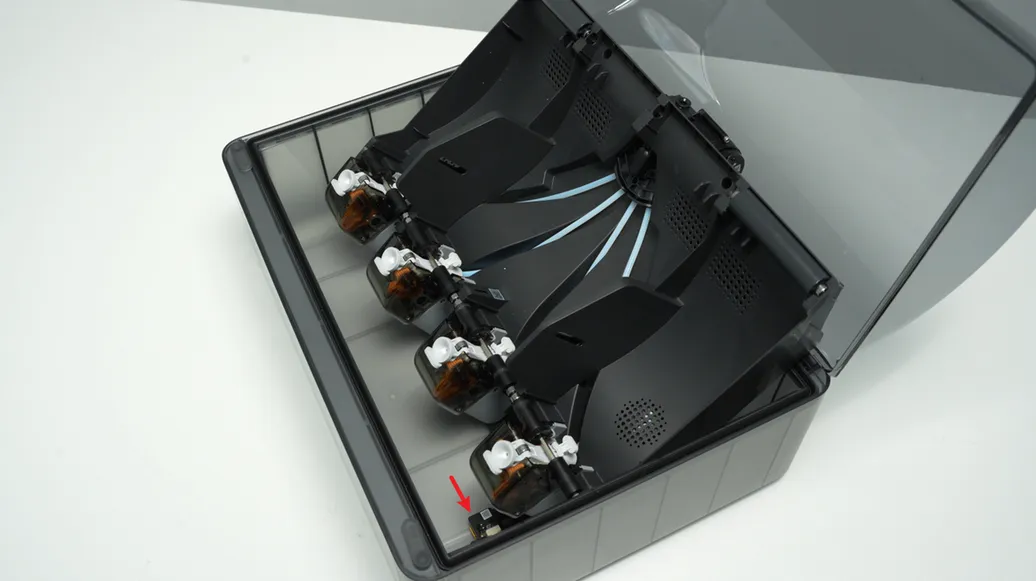

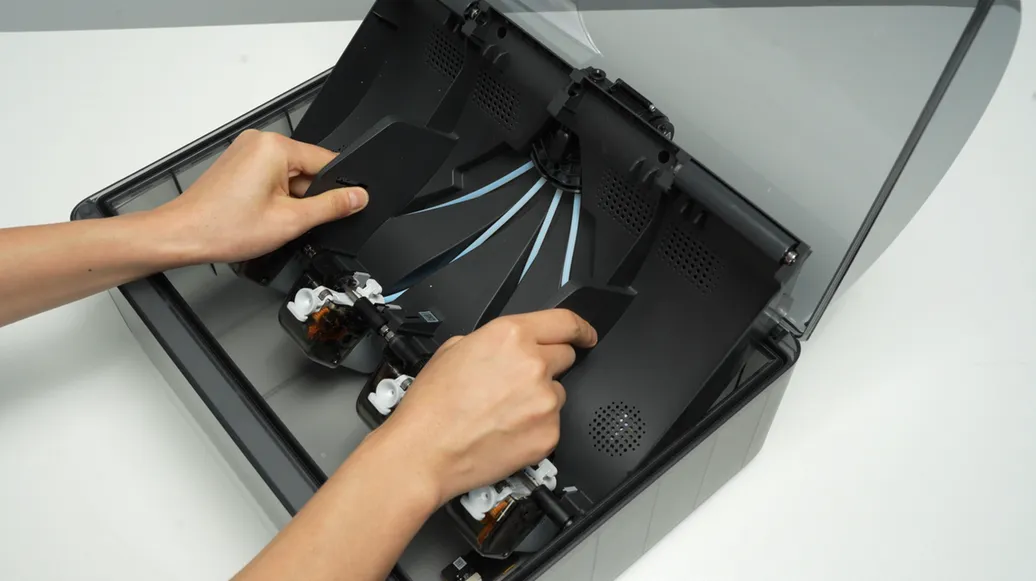

Løft den bageste del af hovedrammen helt op, og placér den lodret på AMS 2 Pro'ens nederste dæksel. Bemærk, at der er tilsluttede kabler, så gå ikke voldsomt til værks. Ved løft anbefales det først at løfte den forreste del af hovedrammen og derefter skubbe den fremad for at give plads til rammens bageste del.

Når du placerer AMS 2 Pro hovedrammen lodret, skal du undgå ventilationens elektroniske komponenter, så de ikke bliver mast.

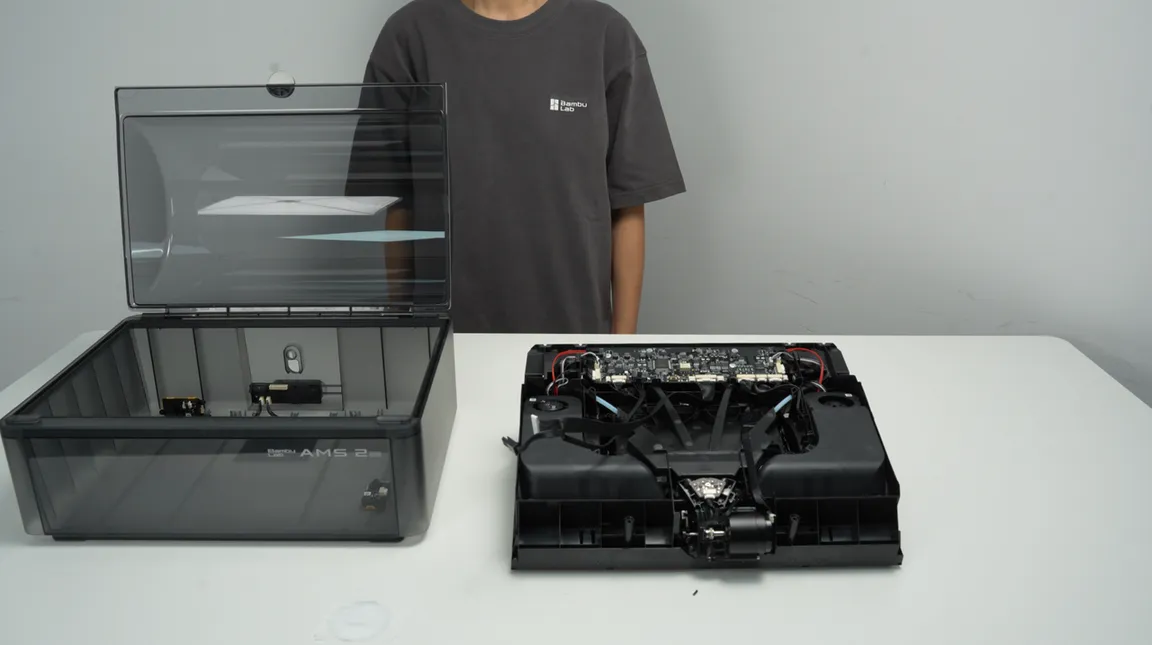

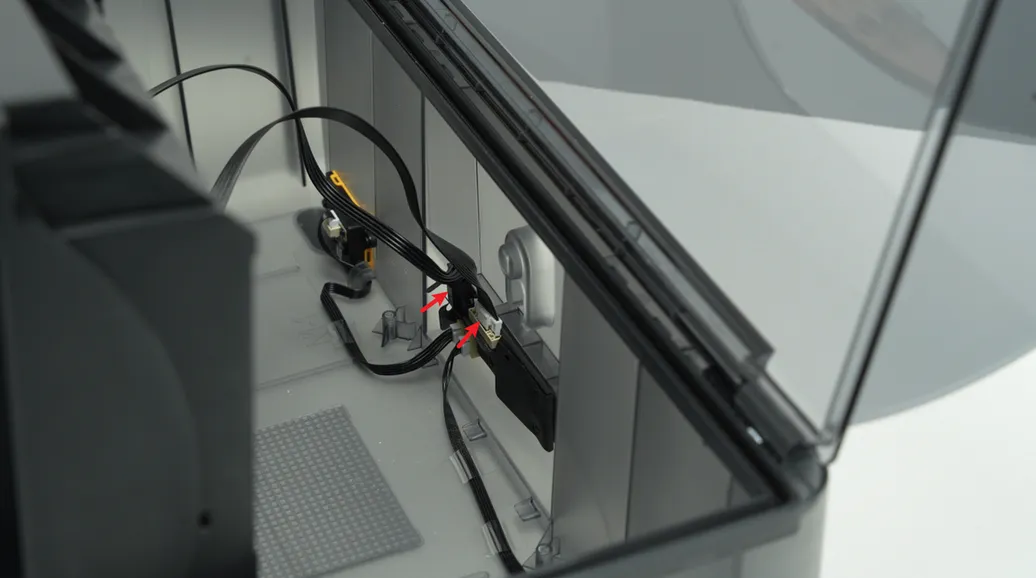

Lås stikkets clips op, træk signalkablet og strømkablet på AMS 2 Pro'ens strømkort ud, og løft hele AMS 2 Pro hovedrammens samling ud.

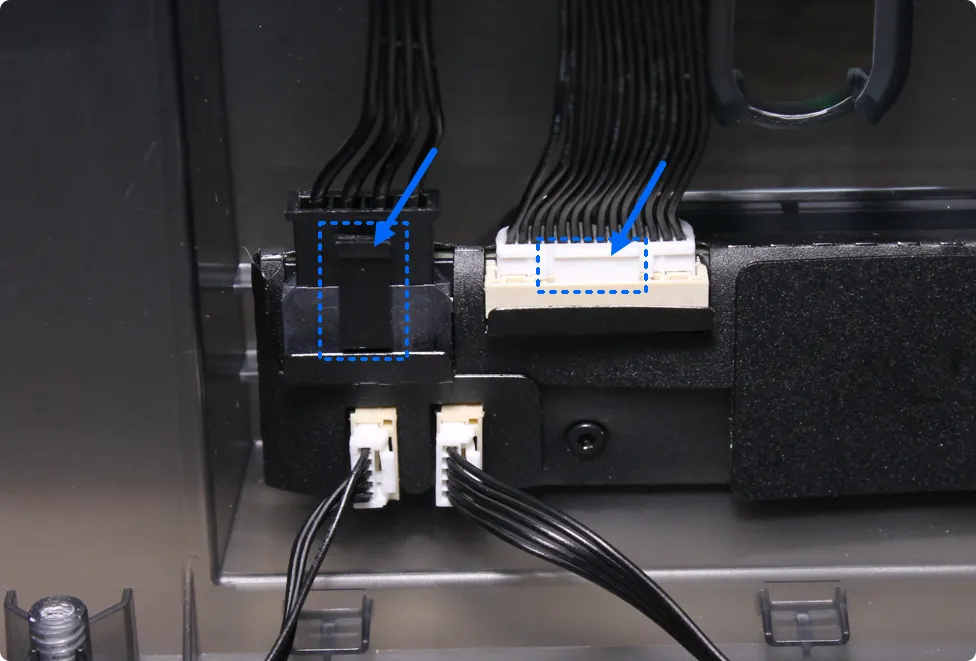

ℹ️Bemærk: Nærbillede af låsetappene på stikkene:

Trin 4 - Afbryd de 4 PTFE-slanger

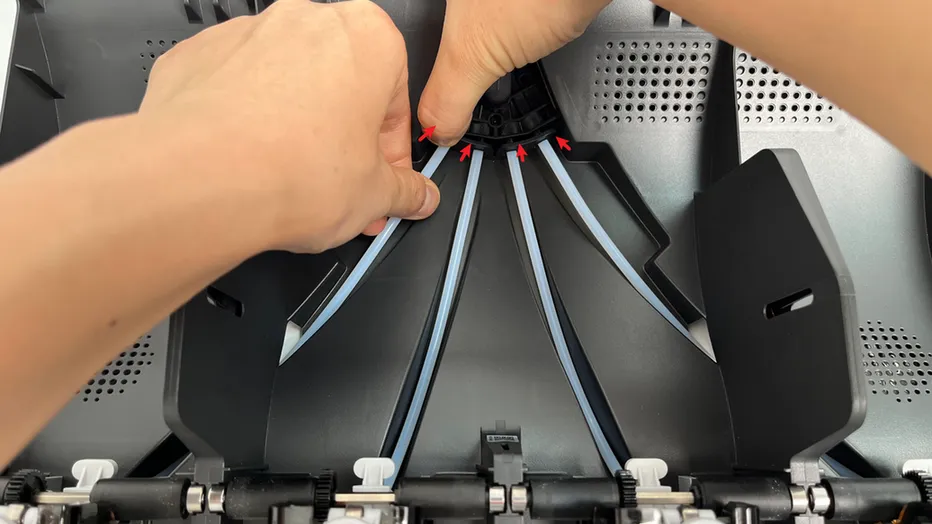

Tryk på knapperne på lynkoblingerne én ad gangen for at låse forbindelsen op og afbryde de 4 PTFE-slanger.

Trin 5 - Fjern den interne hub-enhed

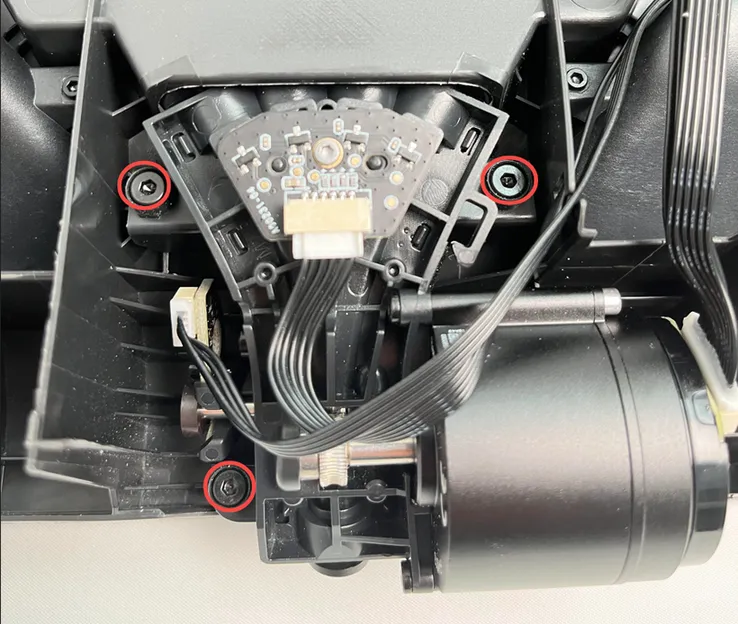

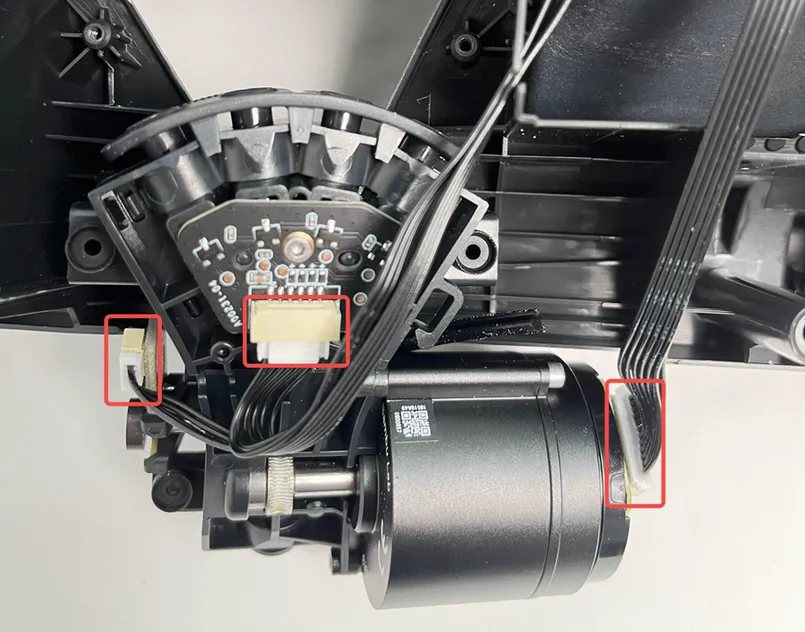

Fjern de 3 skruer, træk derefter den interne hub-enhed ud, og afbryd de 3 stik til motorkablet, hall-sensorkablet og kablet til afstandsmåling.

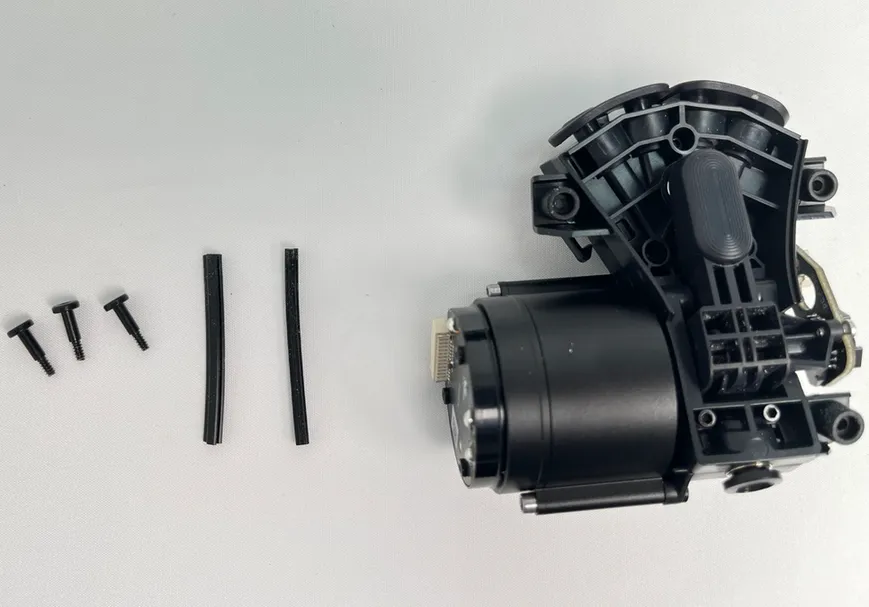

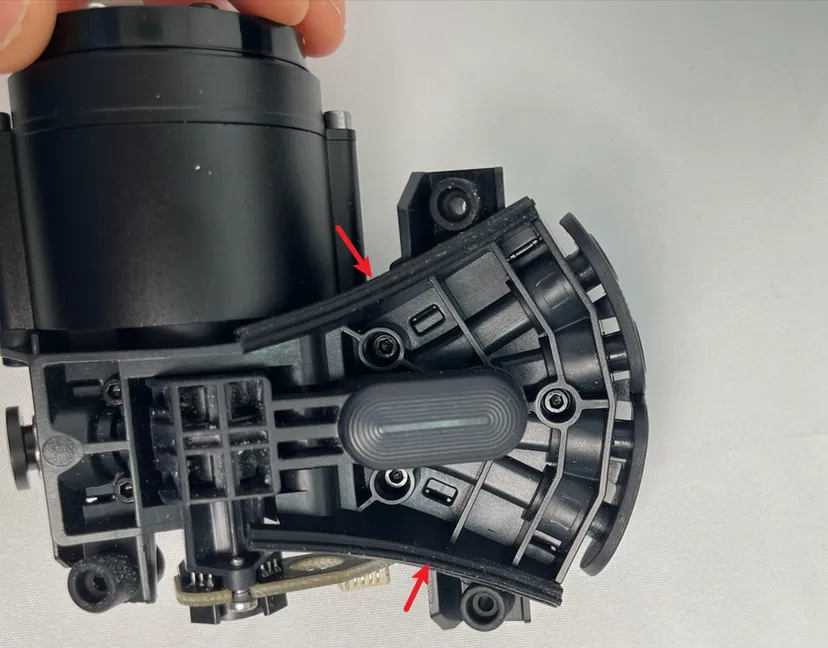

Efter du har fjernet den interne hub-enhed, skal du sørge for at gemme de 2 stødabsorberende silikonepakninger, så de ikke mistes.

Trin 6 - Fjern AMS 2 Pro intern hub-motor

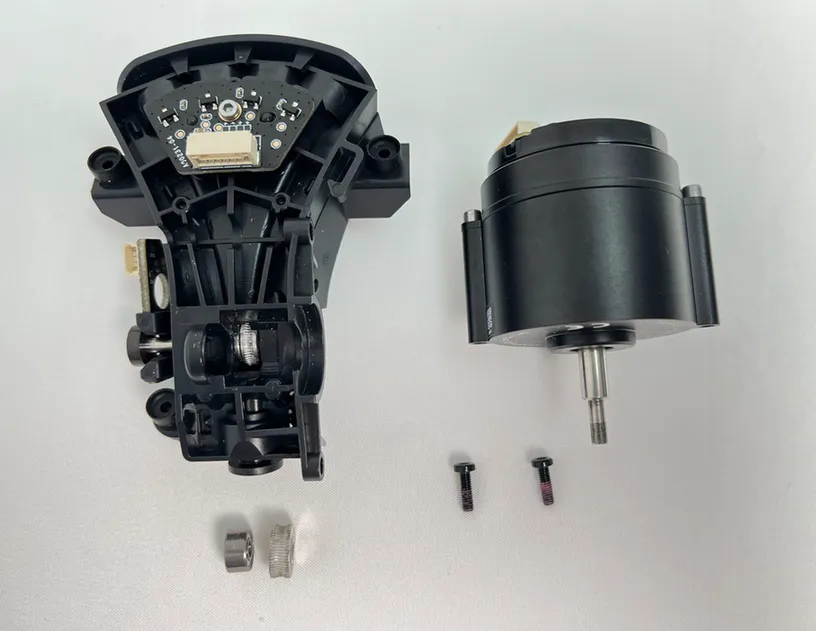

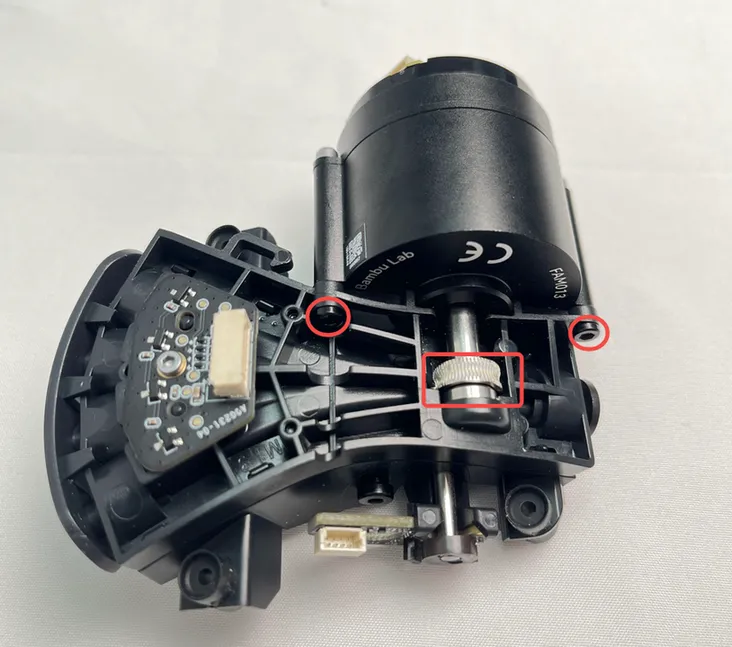

Fjern de 2 skruer, og fjern derefter AMS 2 Pro intern hub-motor. Når du fjerner motoren, anbefales det at fjerne fremføringshjulet og lejet sammen med den for at undgå tab.

Ved sammensætning af reservedele har vi tilføjet fremføringshjulet og lejet til både ekstrudermotoren som enkeltdel og til den interne hub-enhed.

Montér den interne hub-enhed og motor

Trin 1 - Montér AMS 2 Pro intern hub-motor

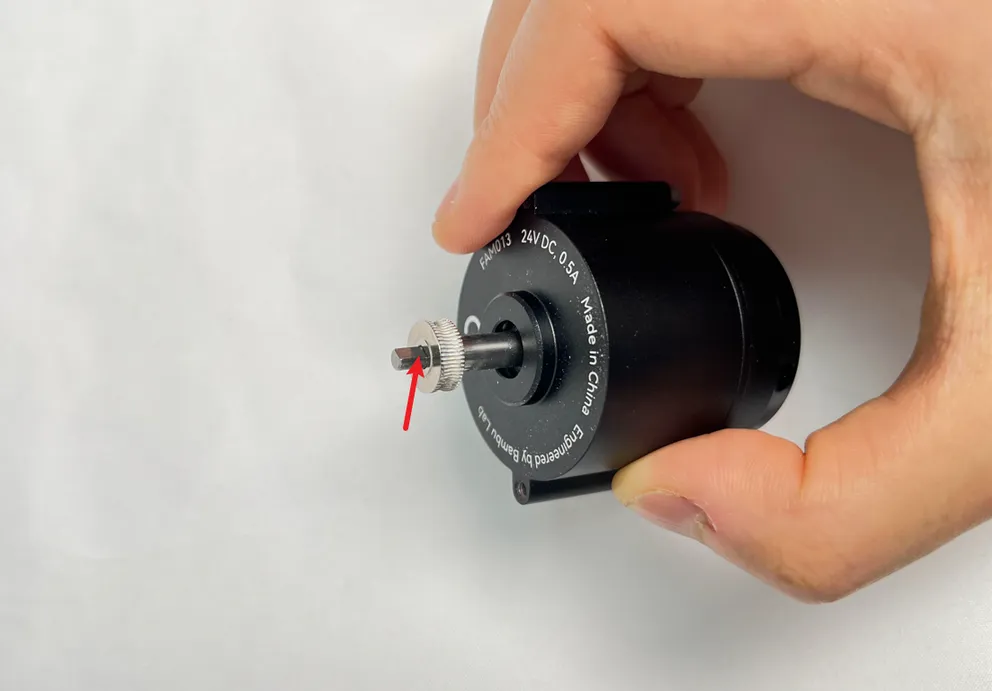

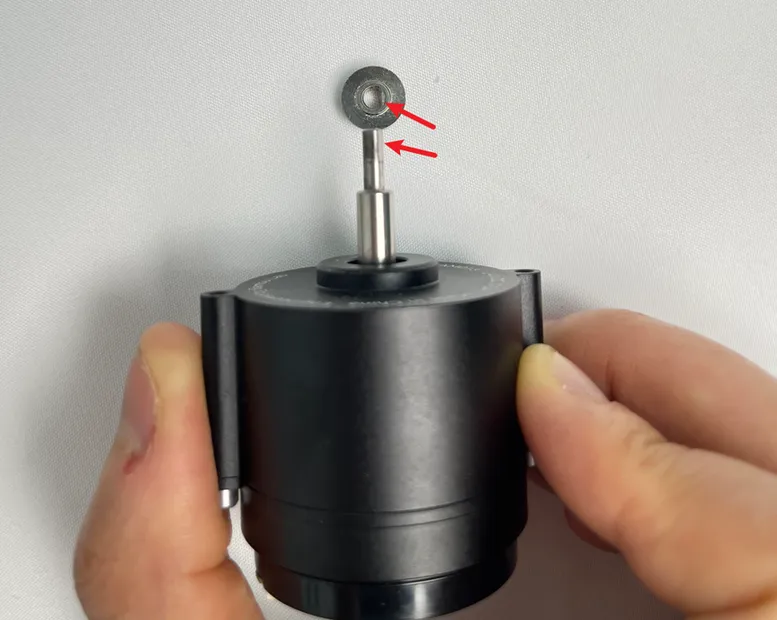

Sæt fremføringshjulet på ekstrudermotoren i den korrekte planretning.

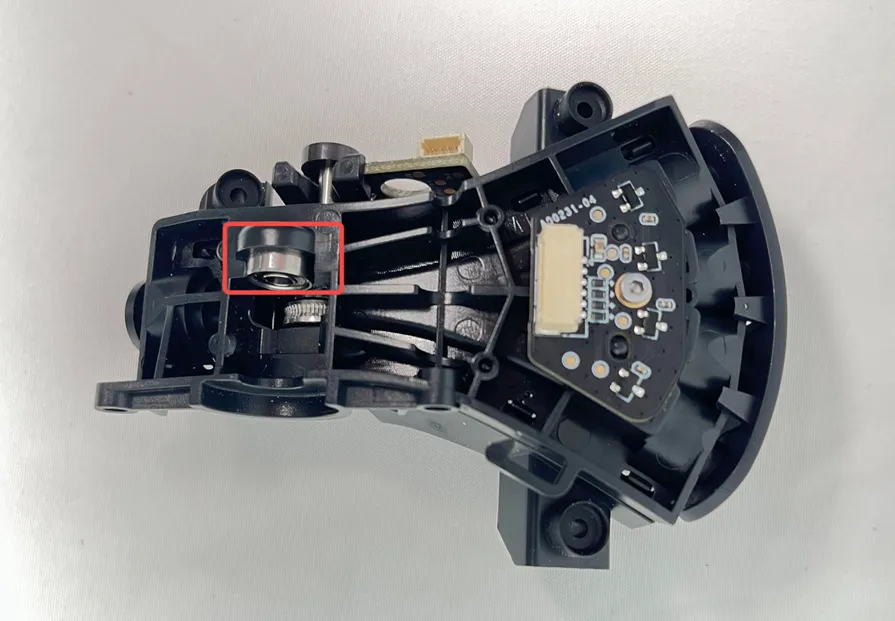

Sæt lejet tilbage i den interne hub-enheds slot, montér derefter ekstrudermotoren tilbage i den interne hub-enhed efter skruehullerne, og skru 2 skruer i.

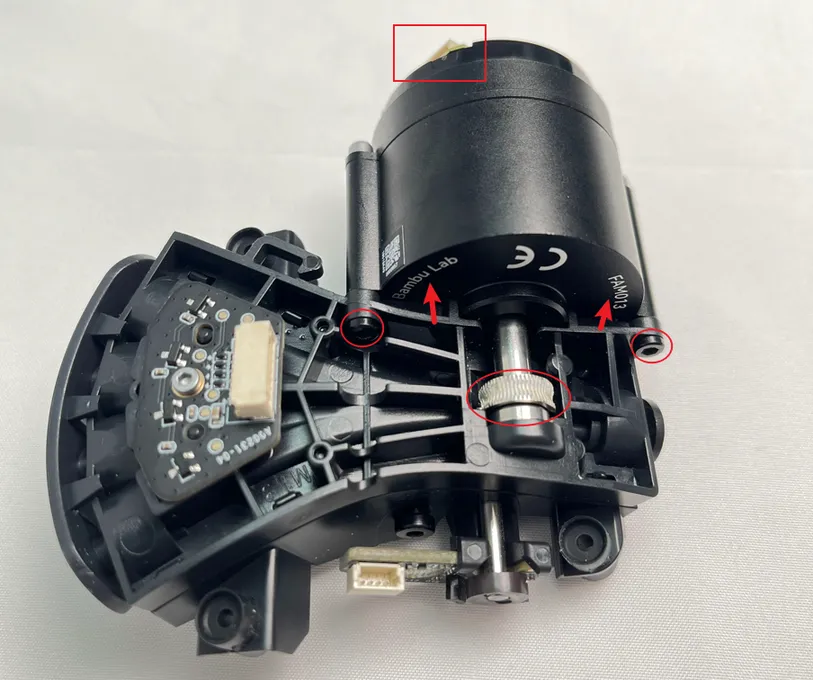

Når du monterer hub-motoren, skal du være opmærksom på dens orientering. Sørg for, at motorstikket vender opad, mod bundkortet.

Trin 2 - Montér den interne hub-enhed

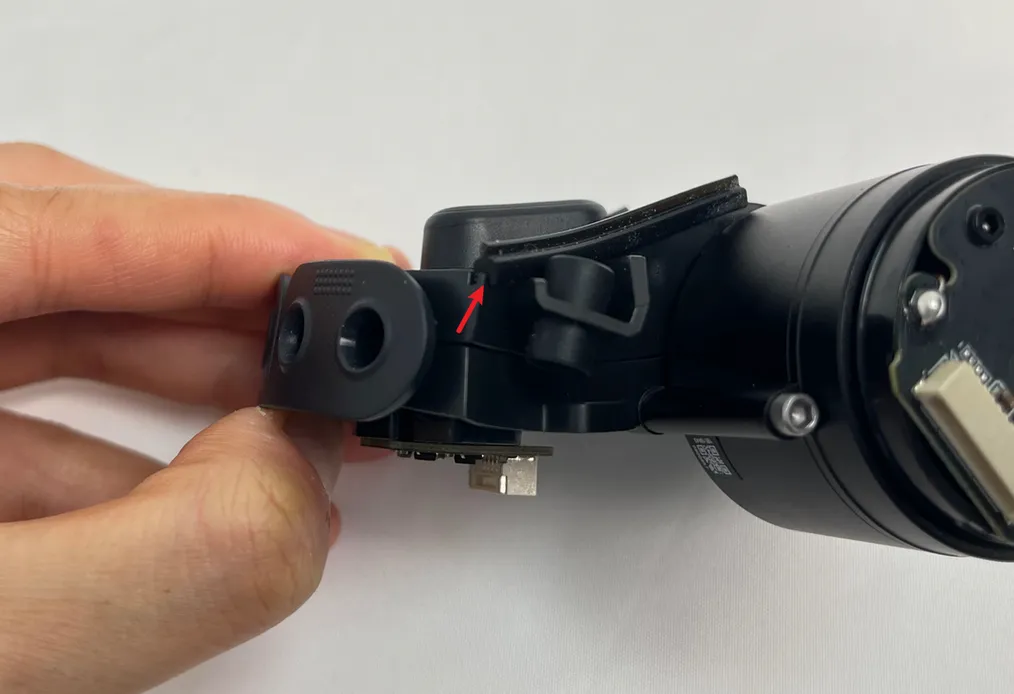

Montér den stødabsorberende pakning ved at justere pakningens rille med kanten af den interne hub-enhed.

Når du monterer den interne hub-enhed igen, kan du bruge den anden hånd til at skubbe PTFE-slangen fra bagsiden for at gøre det lettere at klikke den interne hub-enhed på plads og justere den med skruehullet. Ved montering skal du være opmærksom på de stødabsorberende silikonestrimler på den interne hub-enhed, så ingen mangler.

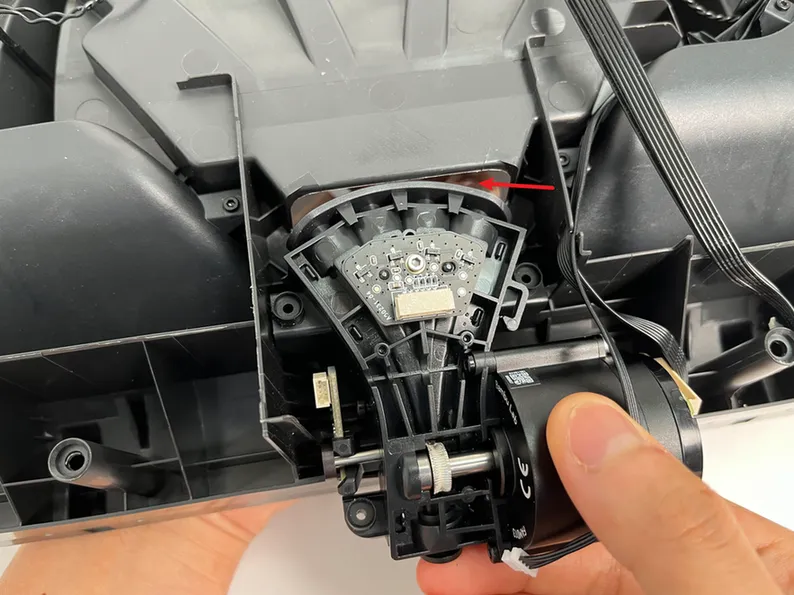

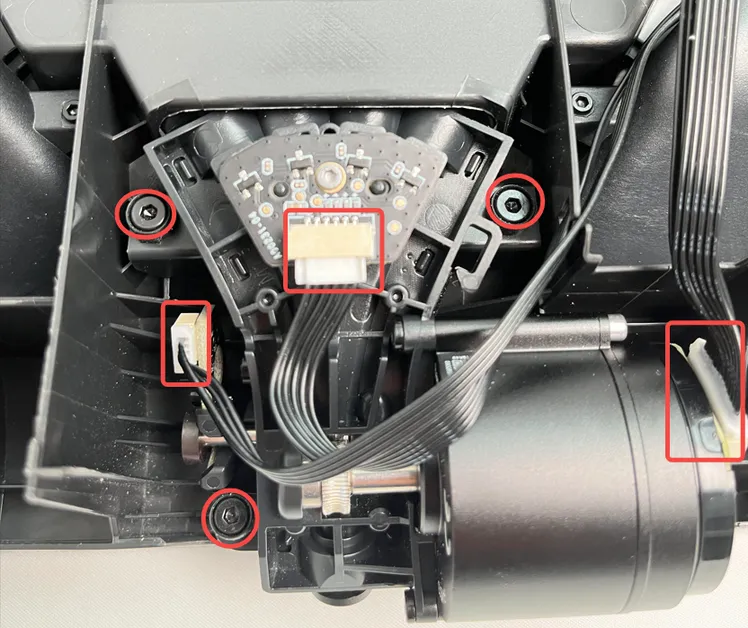

Efter du har skruet de 3 skruer i, skal du sætte de 3 stik i til motorkablet, hall-kablet og kablet til afstandsmåling, og organisér kablerne.

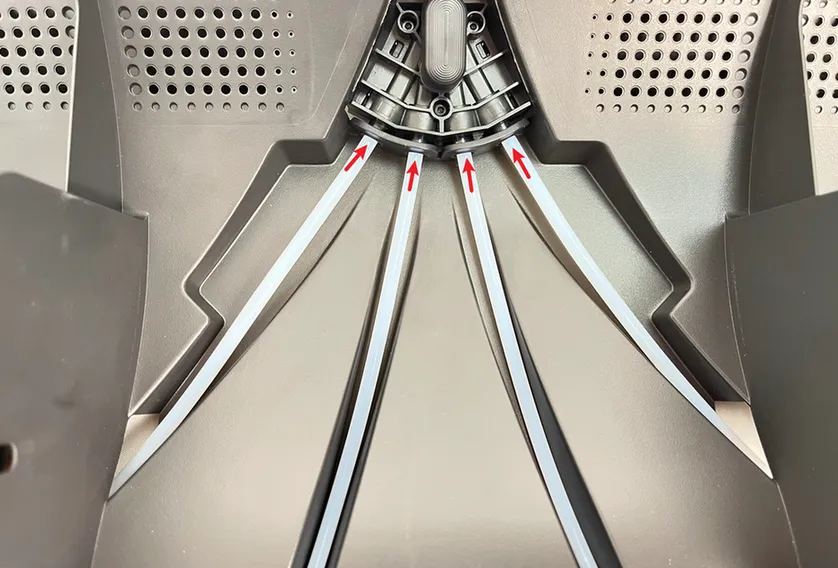

Trin 3 - Tilslut de 4 PTFE-slanger

Tilslut de 4 PTFE-slanger til den interne hub-enhed én ad gangen.

Trin 4 - Montér hovedrammens samling og den drevne støttebøsning-samling

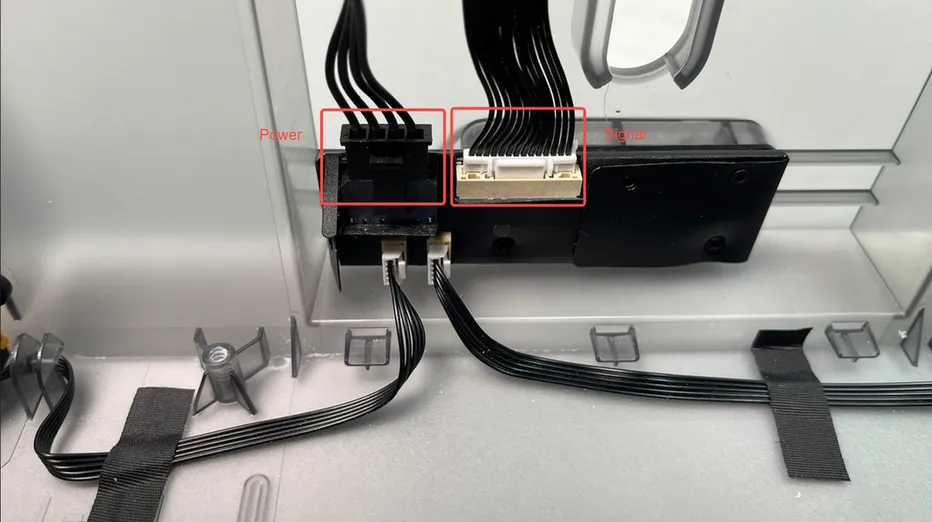

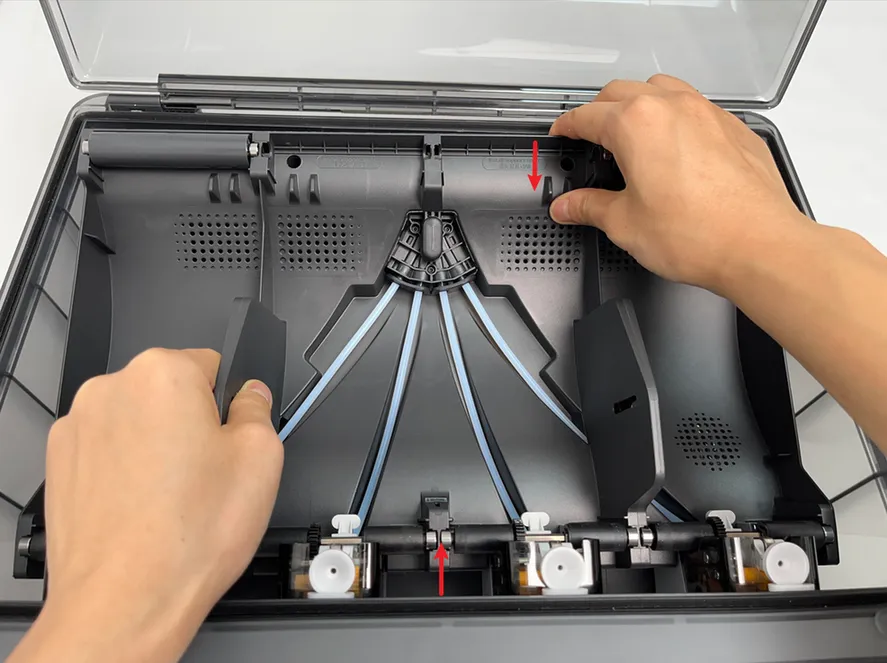

Montér hovedrammens samling i AMS 2 Pro'ens nederste dæksel, og tilslut signalkablet og strømkablet til AMS 2 Pro'ens strømkort.

Justér tappene på bundens dækselenhed med slottene i midterrammen, og sæt dem derefter i og montér.

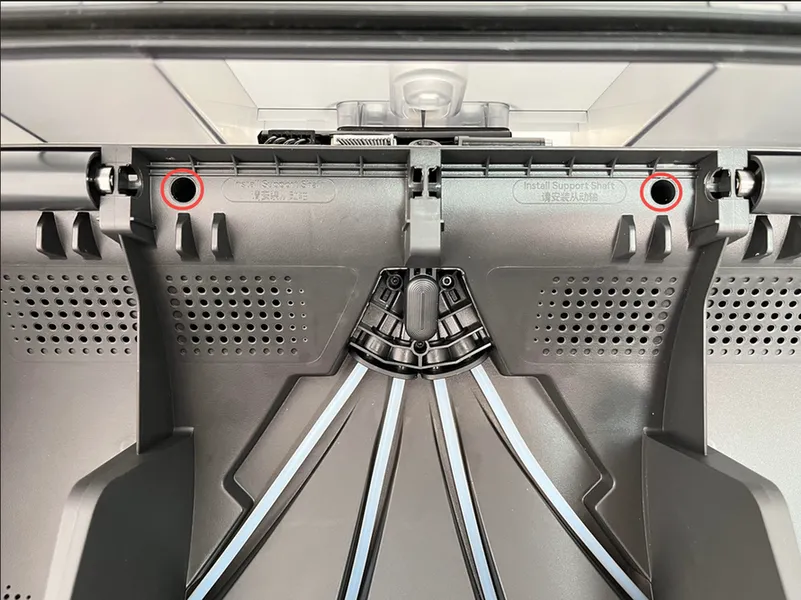

Når AMS 2 Pro hovedrammen er monteret på plads, skal du spænde de to skruer for at fastgøre den.

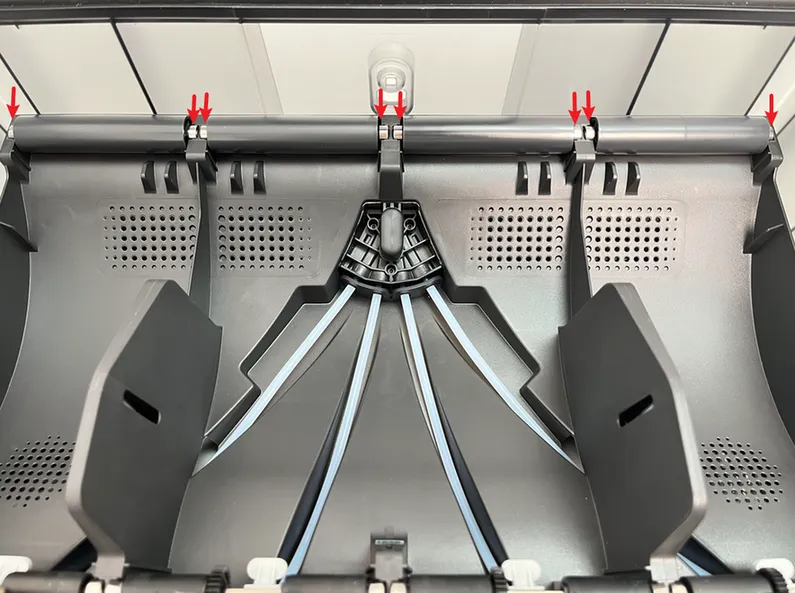

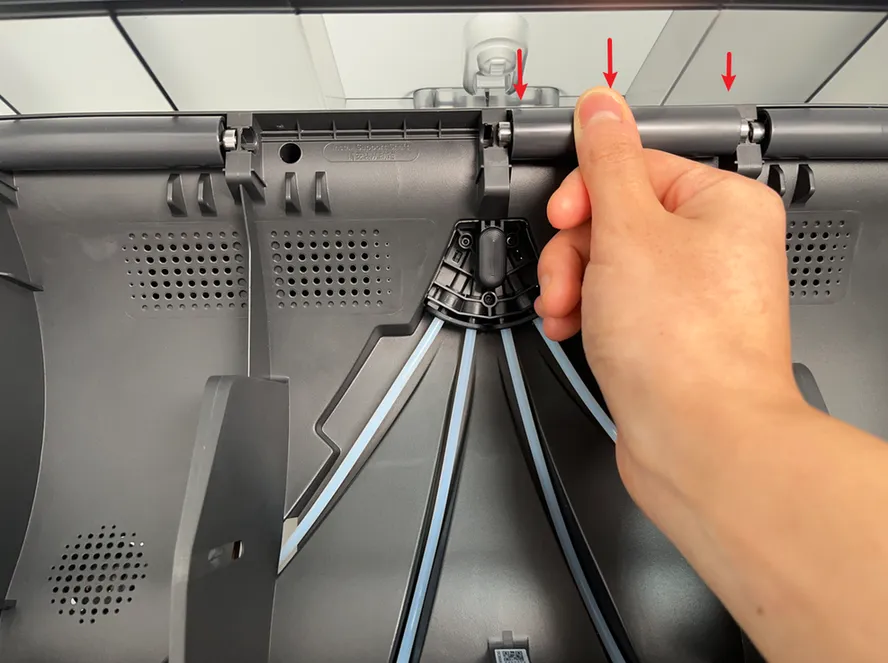

Montér de to midterste drevne støttebøsning-samlinger, og sørg for, at lejerne i begge ender af alle støtteaksler er trykket på plads.

Trin 5 - Montér PTFE-slangens udløserknap

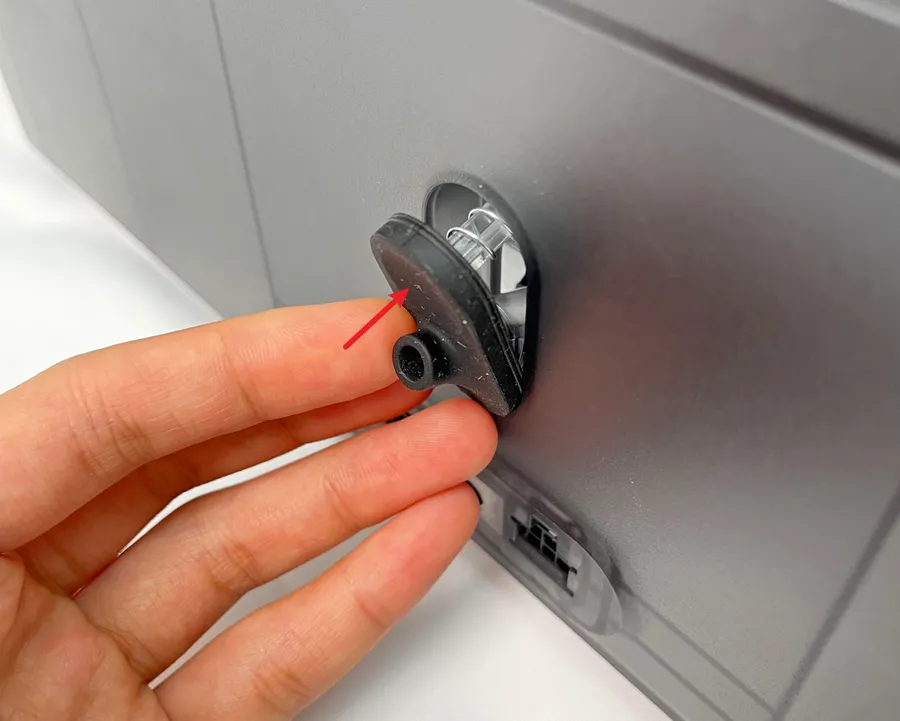

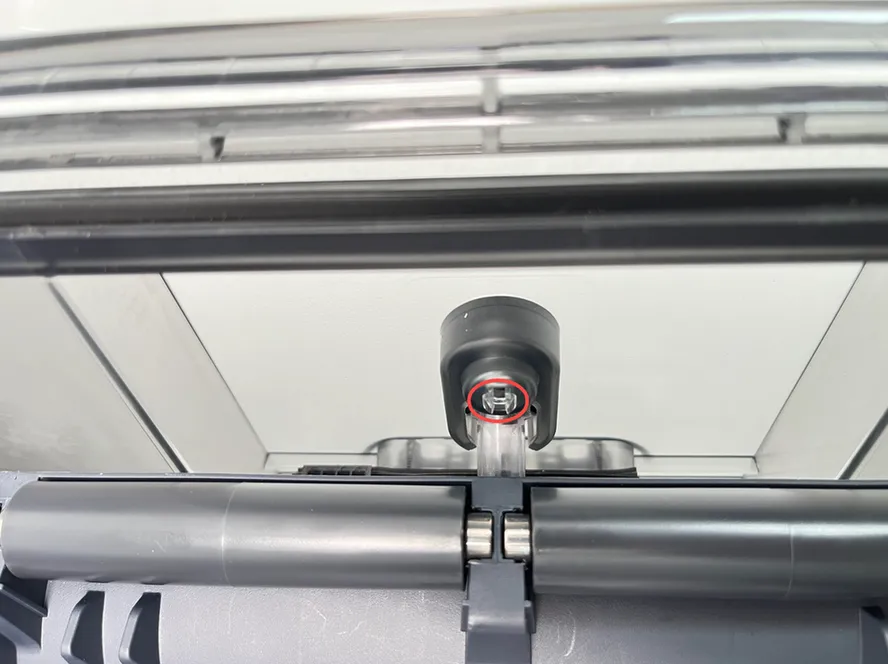

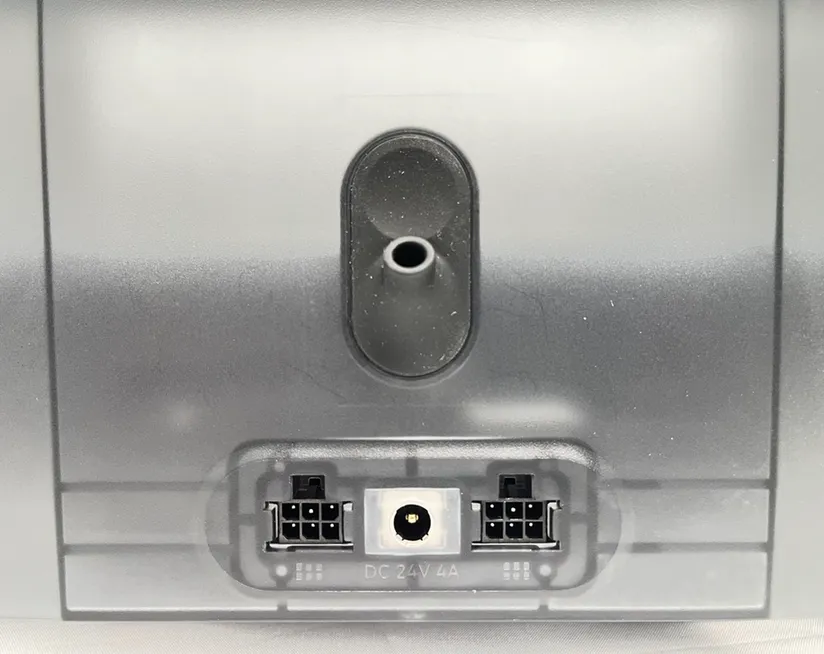

Tryk PTFE-slangens udløserknap tilbage i huset i følgende retning, sæt clipsen jævnt i det tilsvarende slot, og hold det sorte silikonehus fladt indlejret.

Trin 6 - Tilslut PTFE-slangen

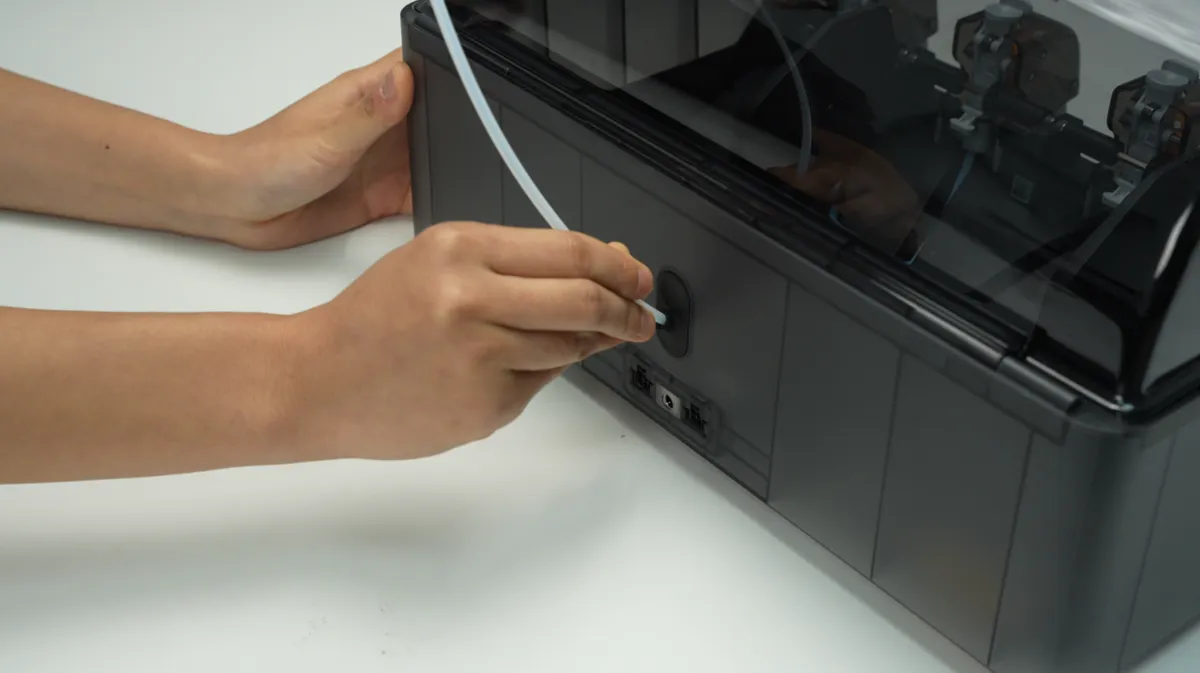

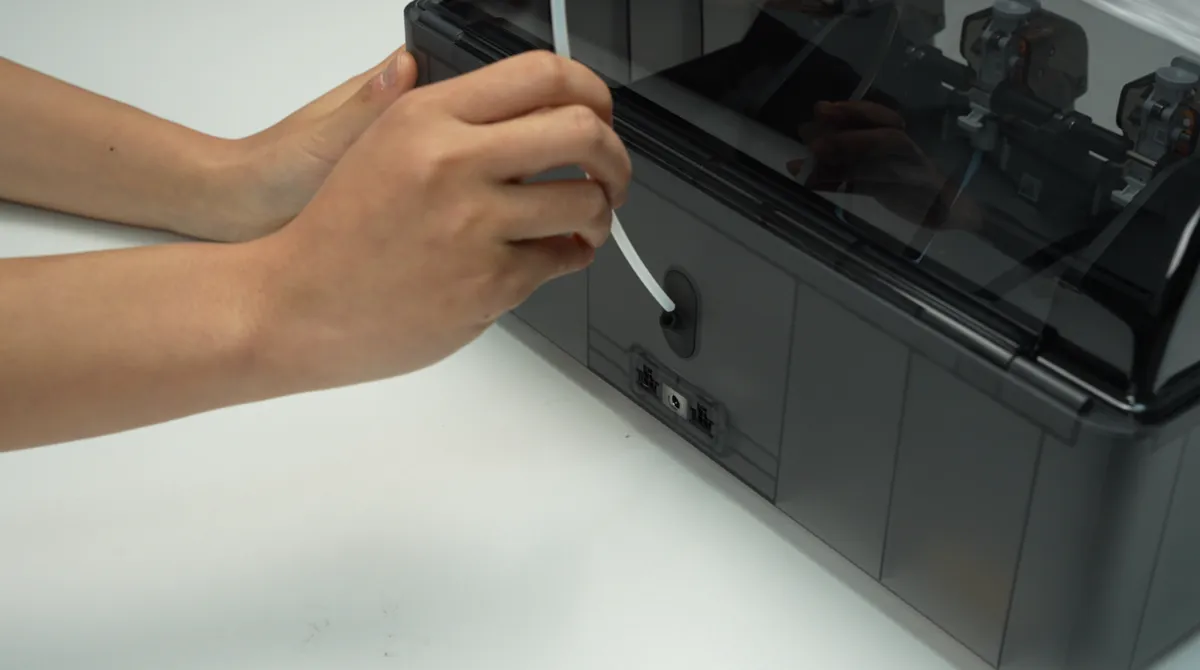

Kontrollér, at PTFE-slangens silikoneholder er justeret med filamenthullet i filament-hub-enheden, og skub PTFE-slangen ind bag på AMS'et. Efter montering skal du trække i PTFE-slangen for at bekræfte, at den er fastgjort.

Kalibrering

Tilslut strømkablet, tilslut AMS'et til printeren, tænd for strømmen, og begynd at bruge AMS 2 Pro til at indlæse filamenter via betjeningen på skærmen. Hvis indlæsningen kan gennemføres, og der ikke vises fejlmeddelelser under hele indlæsningsprocessen, er udskiftningen lykkedes.

Ellers skal du tjekke alle forbindelser og prøve igen. Hvis problemet fortsætter, så kontakt Bambu Lab-serviceteamet for yderligere hjælp.
