Udskift strømkortet i AMS 2 Pro

Kompatible printermodeller

AMS 2 Pro (herefter kaldet AMS)

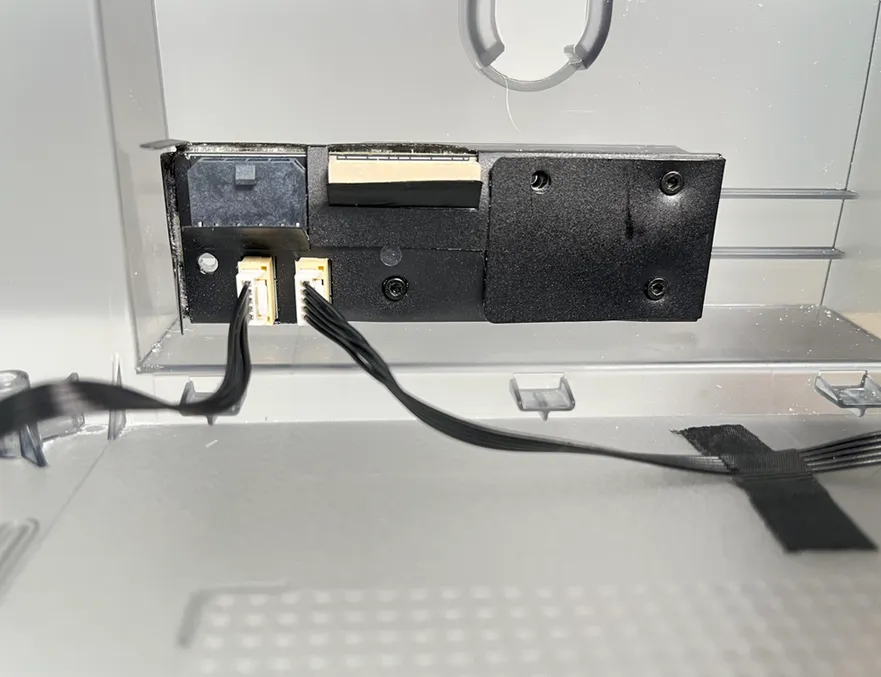

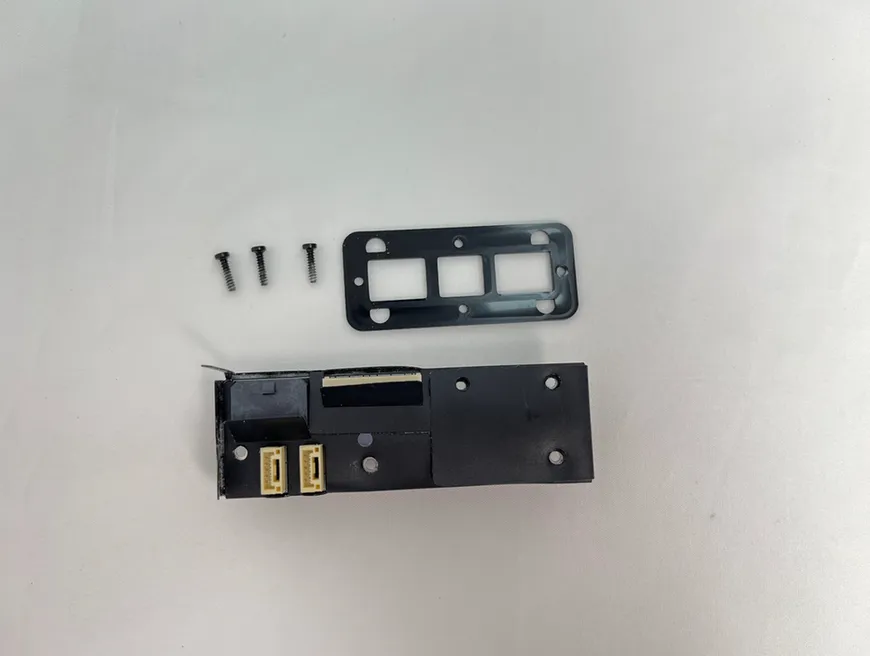

AMS 2 Pro-strømkort

AMS-strømkortet er et printkort placeret bag på AMS. Det modtager DC-strømmen fra printeren og videresender strømmen til AMS-hovedkortet. Det varetager desuden visse kommunikationsfunktioner.

Hvornår skal den bruges?

1. Strømudgangen fra AMS-tilslutningskortet er normal, og 4pin/6pin-forbindelsen på Bambu-buskablet er også normal, men AMS kan ikke starte normalt;

2. AMS-strømkortet er tydeligt brændt sammen;

3. Stikket eller komponenterne på AMS-strømkortet er beskadigede.

Nødvendige værktøjer og materialer

• Nyt AMS 2 Pro-strømkort

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

• 15 minutter

Skrueliste

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og printhovedets ledninger. Udfører du arbejde, mens printeren er tændt, kan det give kortslutning og føre til skade på elektronikken samt sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du få brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger og skader på printerens elektronik og sikrer en tryg og effektiv vedligeholdelse. Er du i tvivl eller har spørgsmål til denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Sørg for, at AMS er frakoblet printeren, før du går i gang.

Fjern strømkortet

Trin 1 - fjern PTFE-slangen bag på AMS

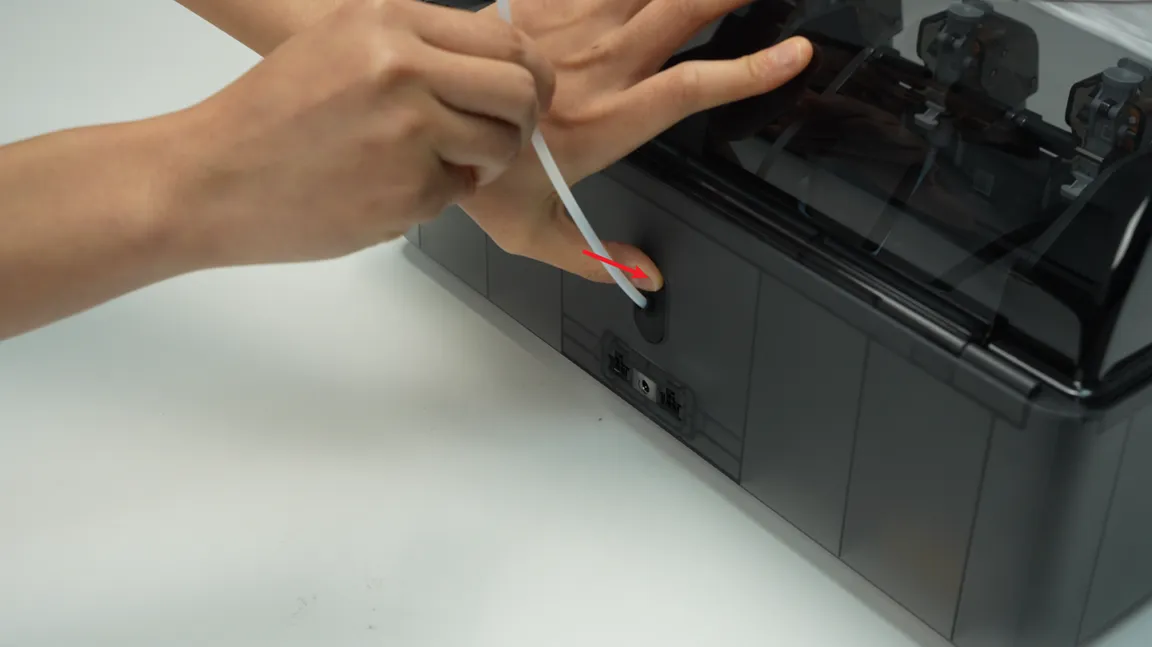

Tryk på PTFE-slangens udløserknap bag på AMS for at frigøre samlingen, og træk derefter PTFE-slangen ud bag på AMS.

Trin 2 - træk PTFE-slangens udløserknap ud

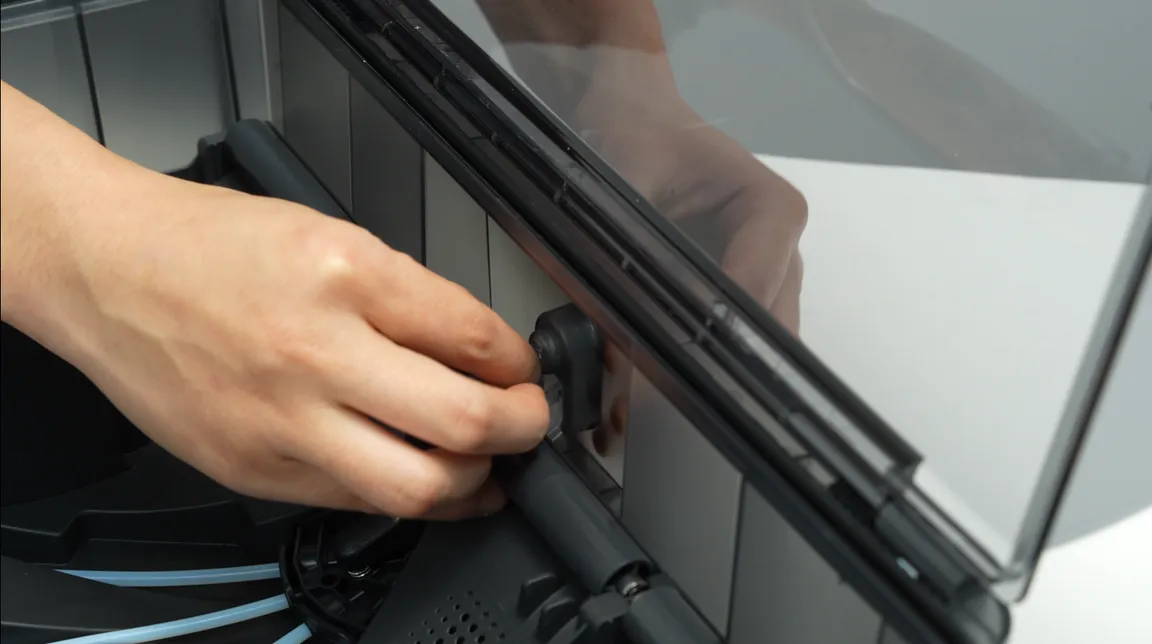

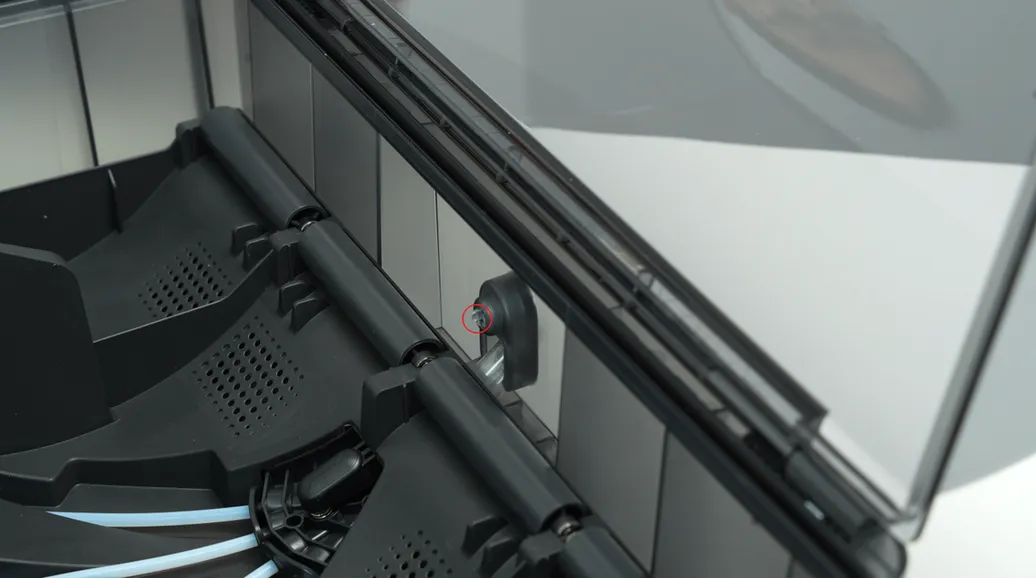

Klem clipsen fra indersiden af bunddækslet, så PTFE-slangens udløserknap springer op af sig selv, og træk derefter udløserknappen ud bag på AMS.

Når du klemmer på clipsen, skal du holde PTFE-slangens udløser bag på AMS med den anden hånd for at forhindre, at fjederen skyder ud og bliver væk.

Trin 3 - fjern AMS-hovedrammen

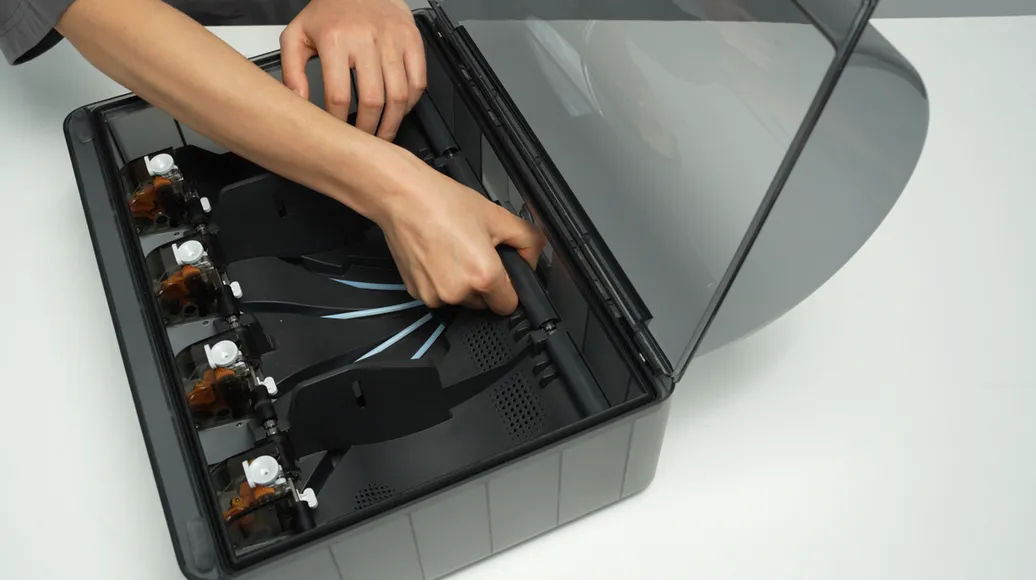

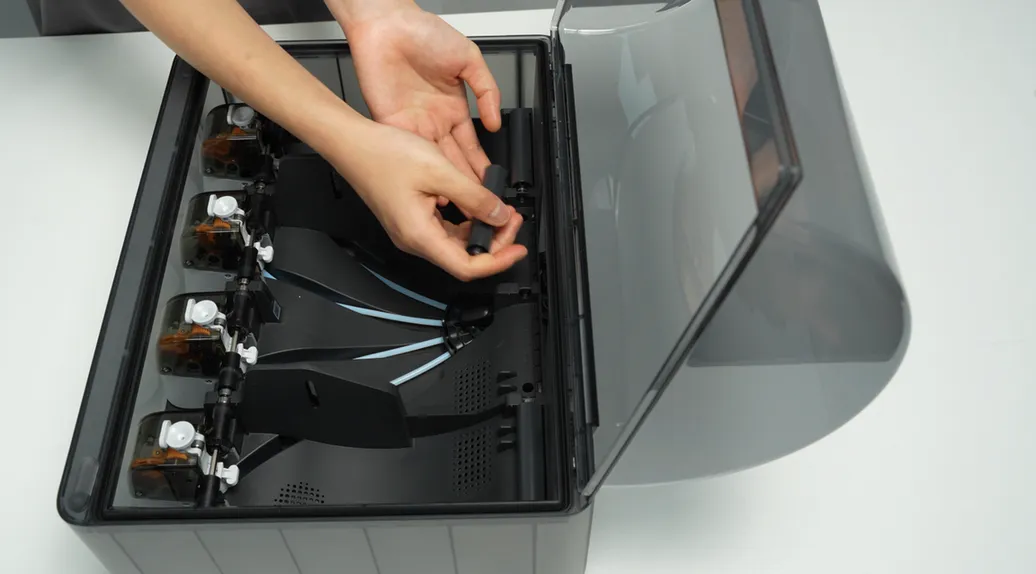

Fjern den drevne støttebøsning fra de to midterste pladser, så de to skruehuller blotlægges. Når du fjerner lejebøsningen, skal du passe på lejerne i begge ender, så de ikke bliver væk.

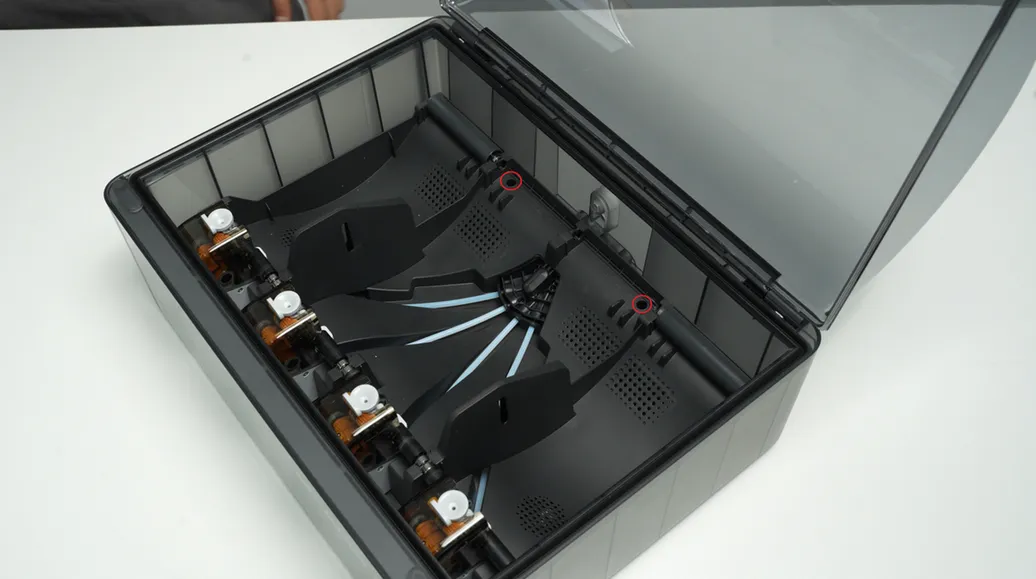

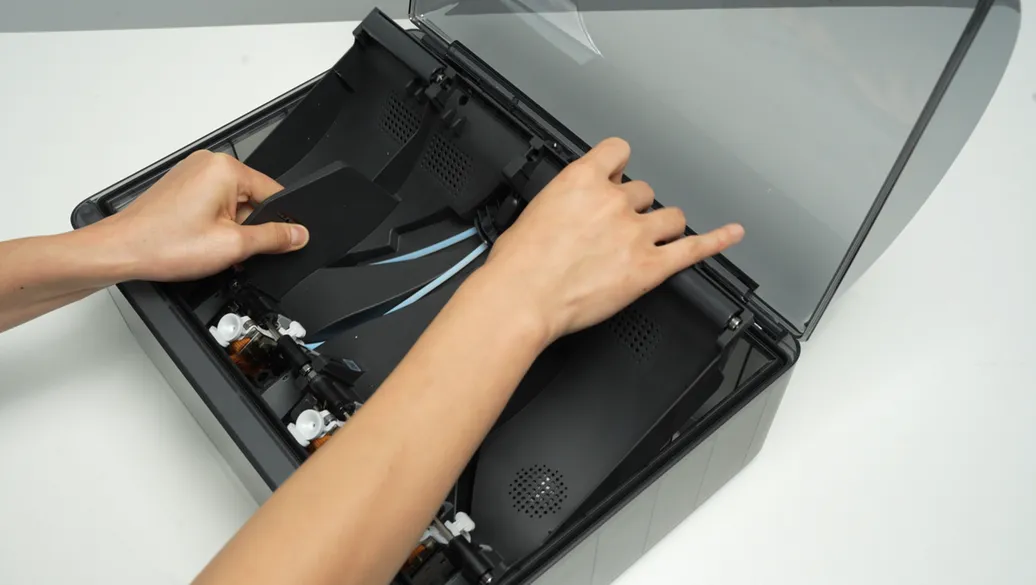

Fjern de to skruer A, der fastgør AMS-hovedrammen.

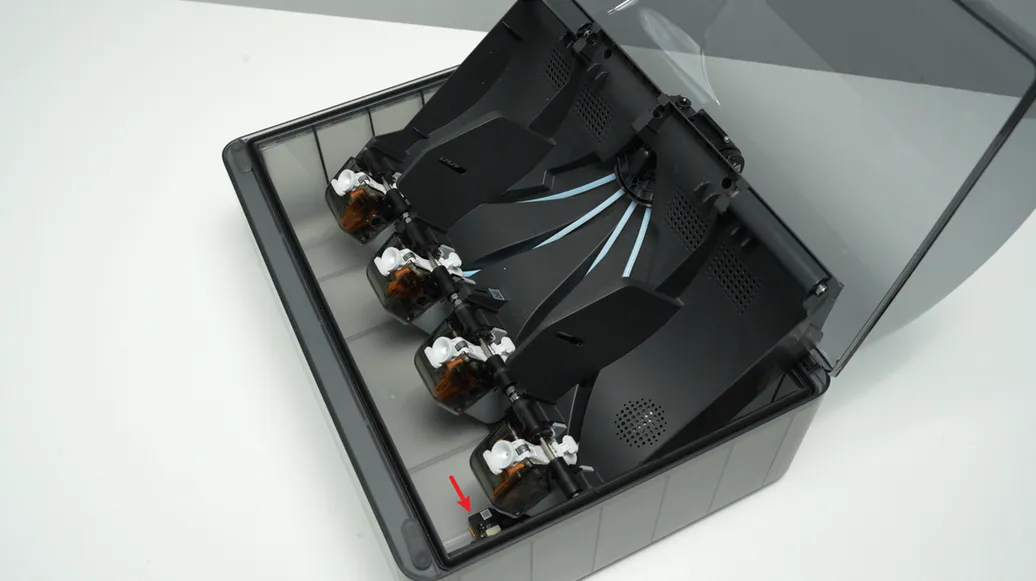

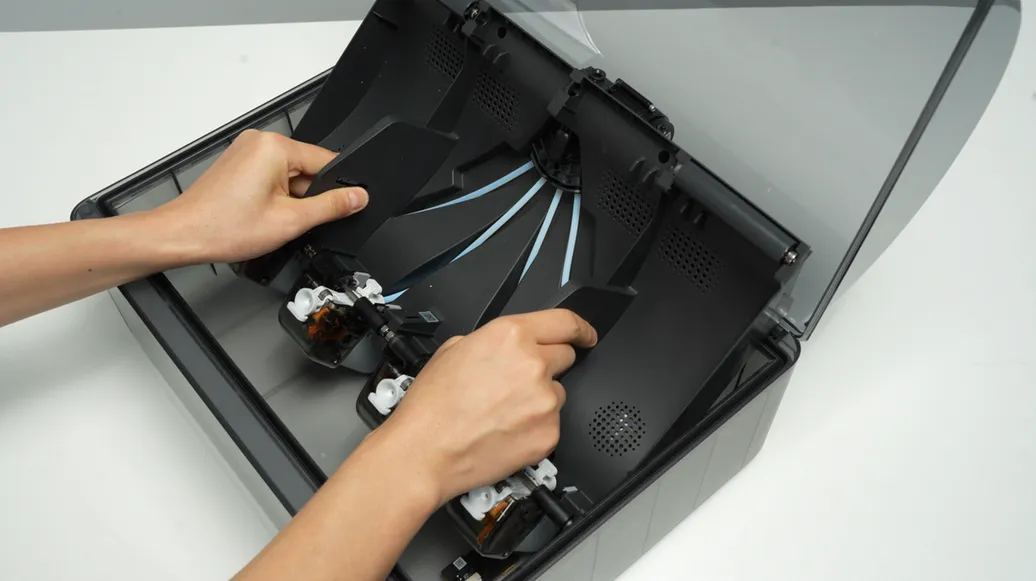

Løft den bageste del af hovedrammen helt op, og placer den lodret på AMS-bunddækslet. Bemærk, at der er tilsluttede kabler, så vær forsigtig. Ved løft anbefales det at løfte den forreste del af hovedrammen først og derefter skubbe den fremad for at gøre plads til rammens bageste del.

Når du placerer AMS-hovedrammen lodret, skal du undgå ventilationens elektroniske komponenter, så de ikke bliver mast.

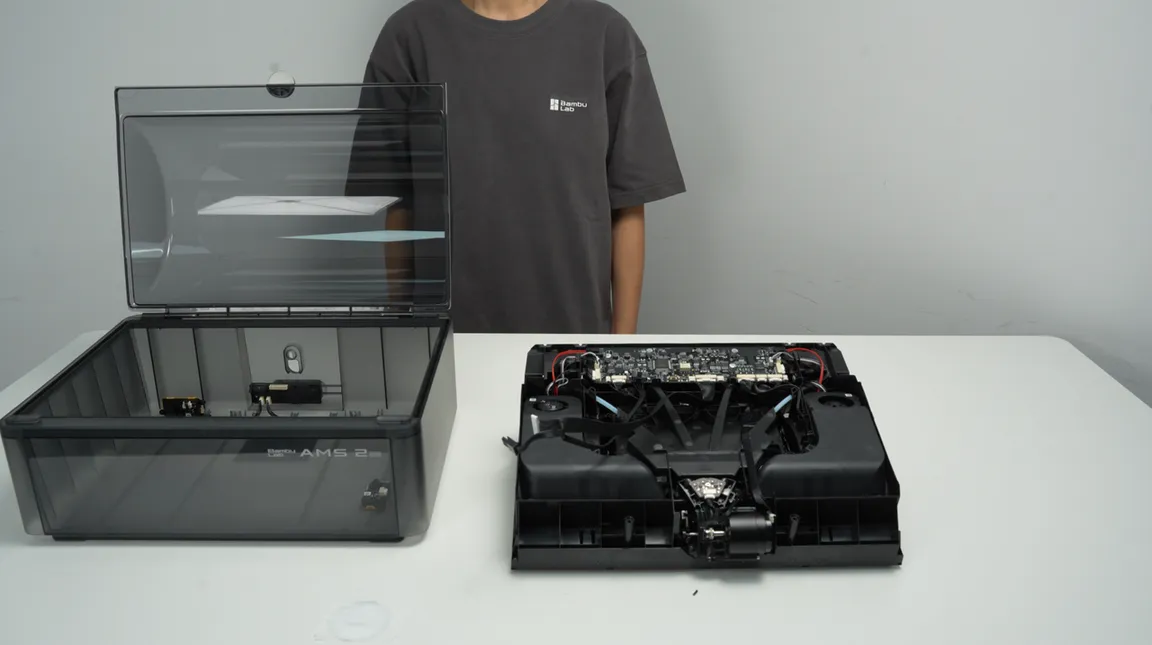

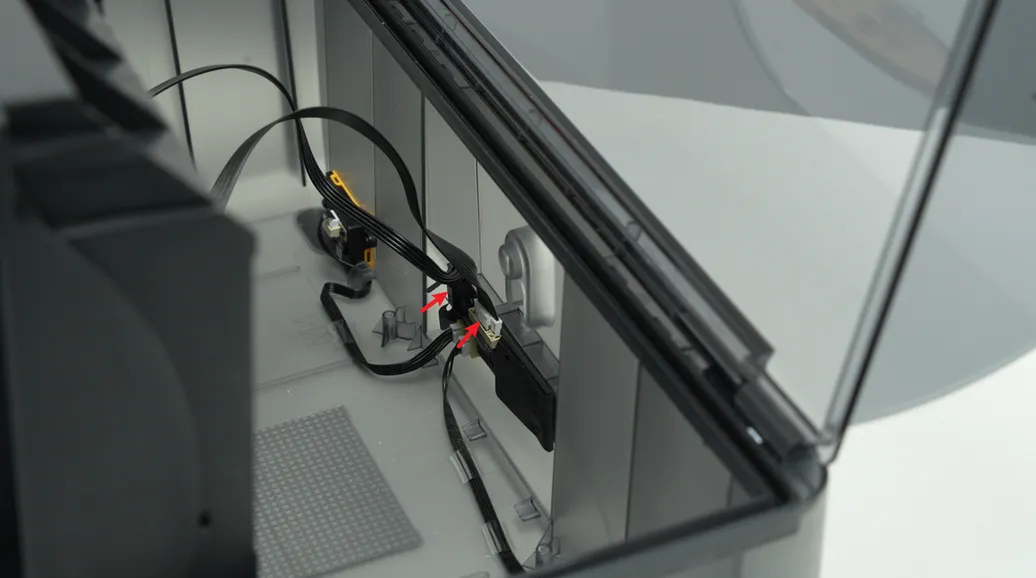

Frigør stikkets lås, træk signalkablet og strømkablet ud af AMS-strømkortet, og løft hele AMS-hovedrammen ud i ét stykke.

Trin 4 - fjern strømkortet

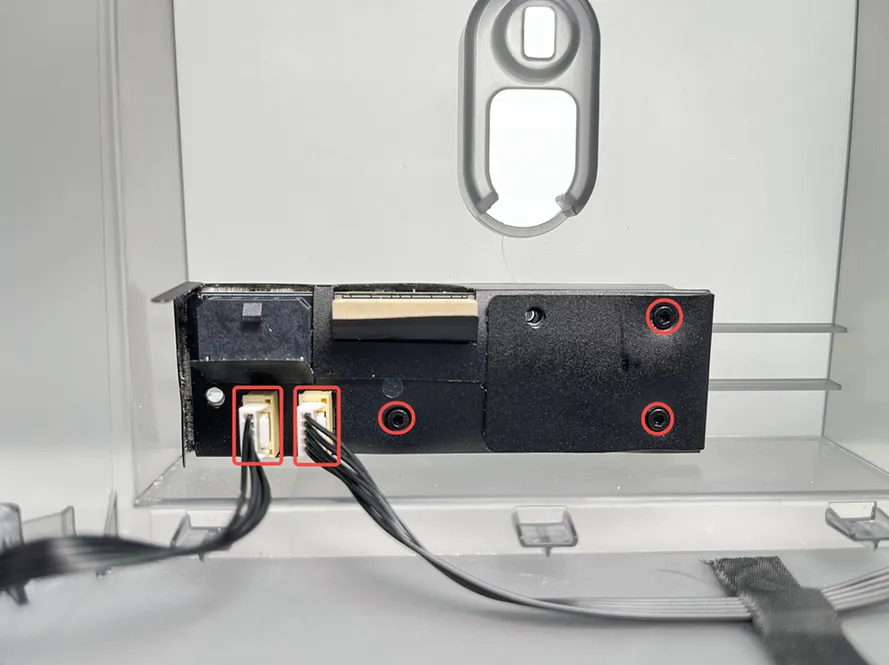

Træk de to stik til luftindtagsmodulet ud, fjern de 3 skruer, og tag strømkortet ud.

Monter strømkortet

Trin 1 - monter strømkortet

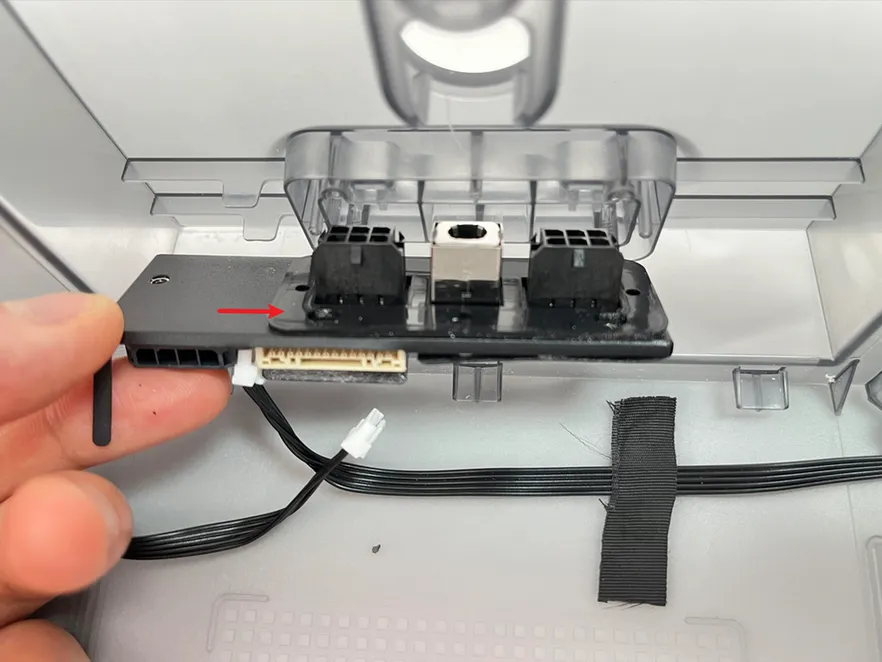

Ret strømkortet ind efter stikhullet bag på AMS, skub det fremad, ret 6-pin-stikket ind efter skruehullet, spænd de 3 skruer B på strømkortet, og sæt stikkene til de 2 luftindtags- og udluftningsmoduler i igen.

Bemærk: Der sidder en silikonepakning bag på strømkortet - husk at sætte den i.

Trin 2 - monter hovedrammen og den drevne støttebøsning

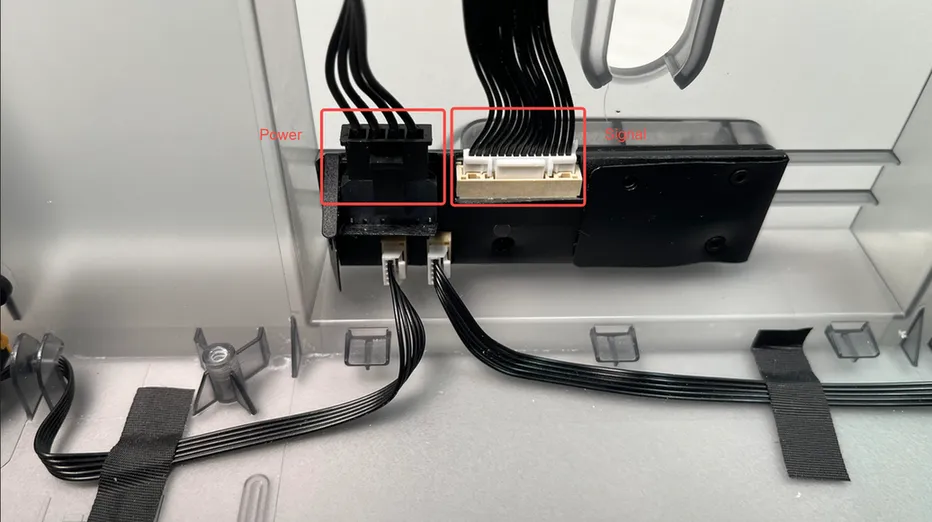

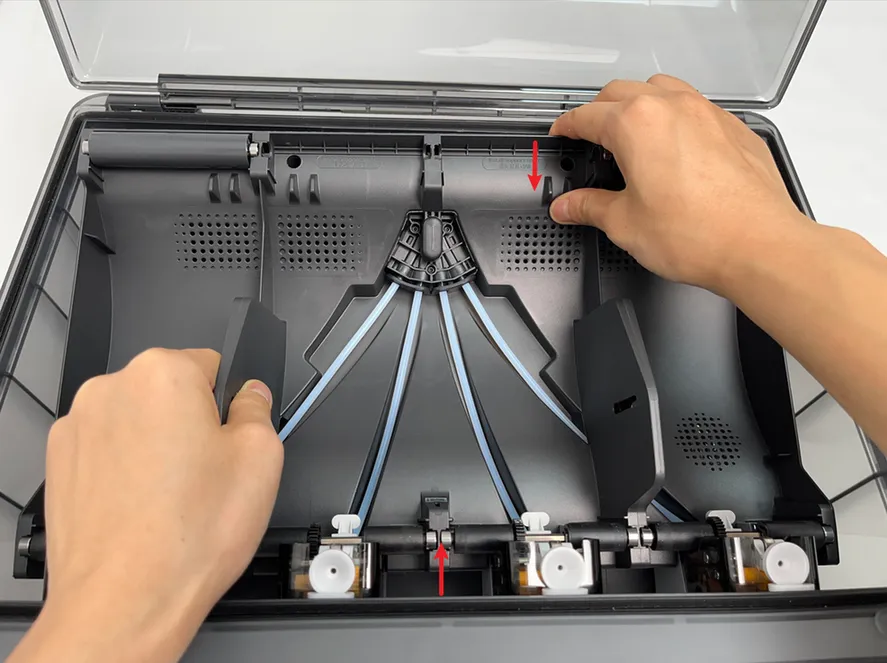

Monter AMS-hovedrammen i AMS-bunddækslet, og tilslut signalkablet og strømkablet til AMS-strømkortet.

Ret bunddækslets tapper ind efter mellemrammens riller, og sæt derefter delene i og monter dem.

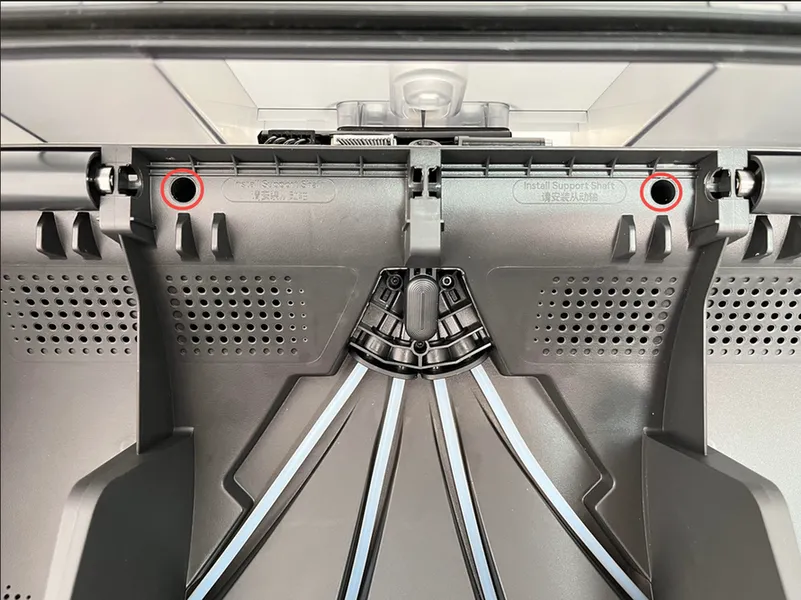

Når AMS-hovedrammen er på plads, skal du spænde de to skruer for at fastgøre den.

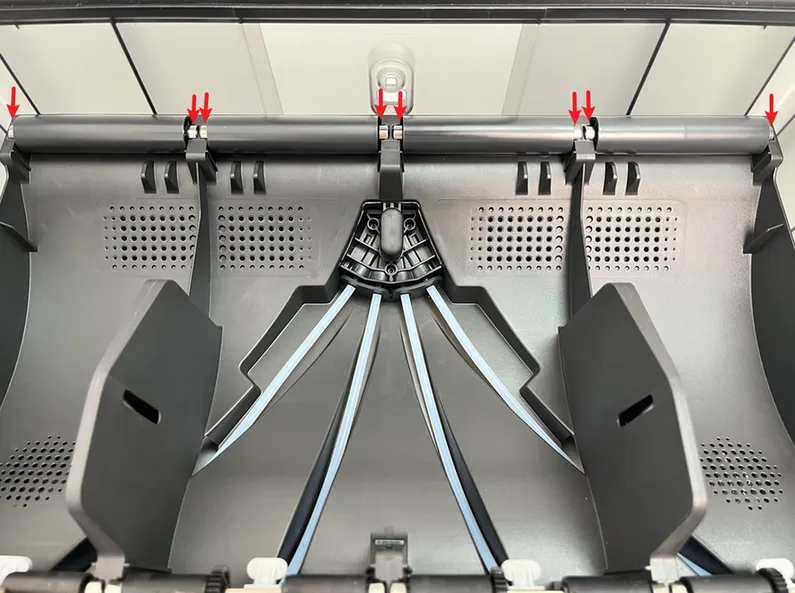

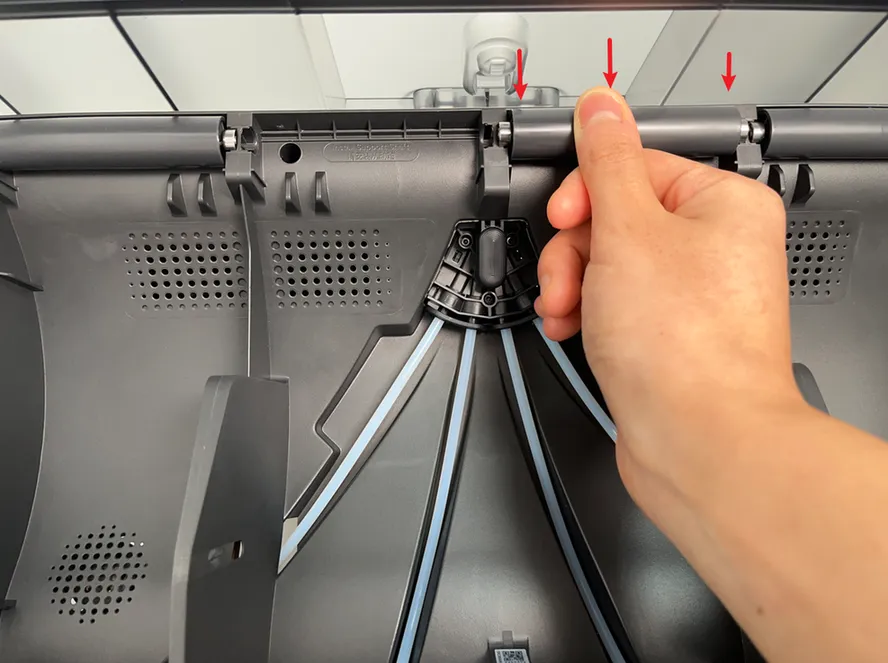

Monter de to midterste drevne støttebøsninger, og sørg for, at lejerne i begge ender af alle drevne aksler er trykket på plads.

Trin 3 - monter PTFE-slangens udløserknap

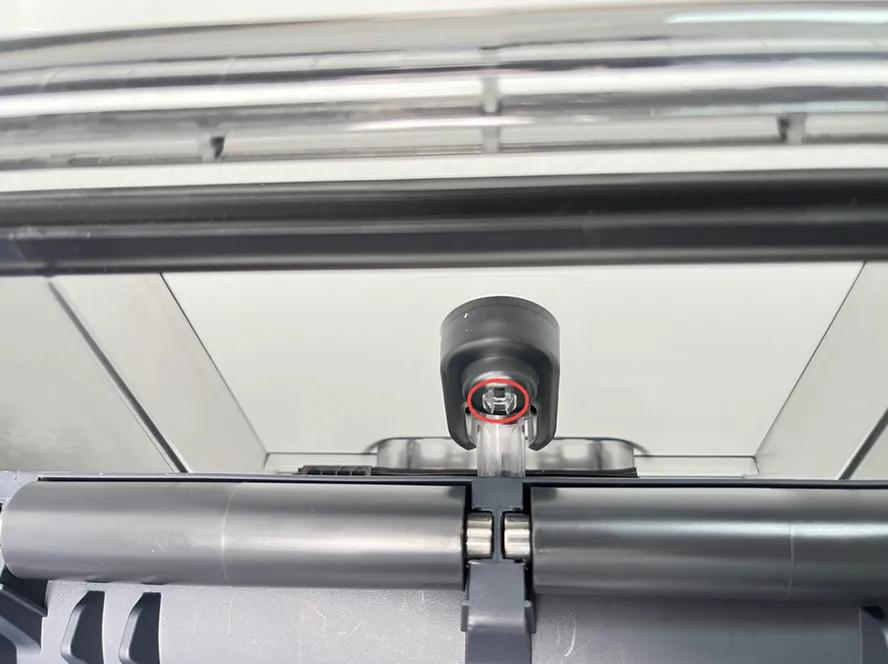

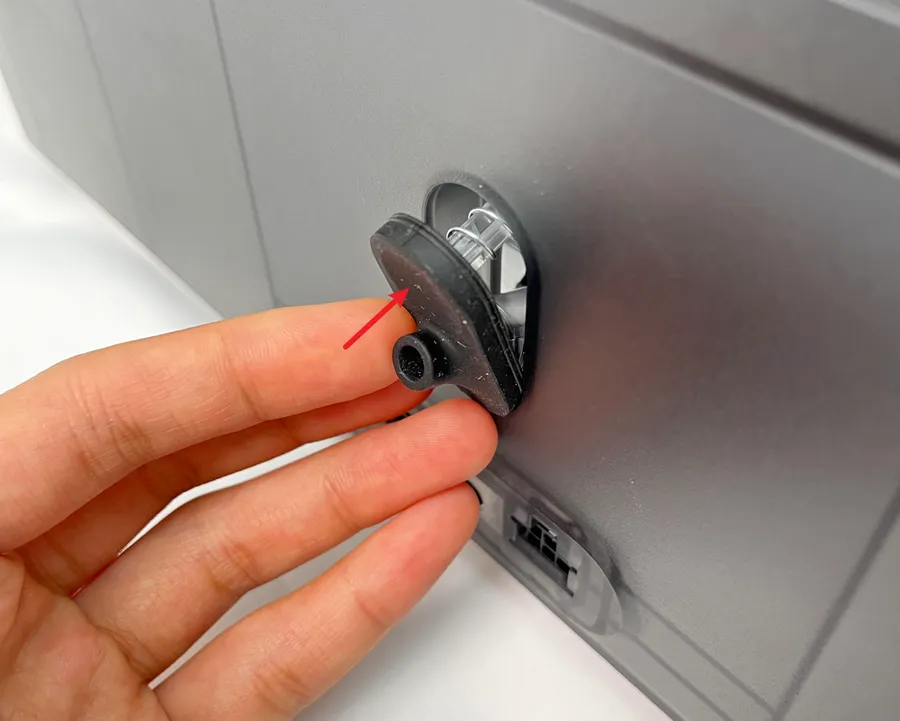

Tryk PTFE-slangens udløserknap tilbage i huset i den viste retning, før clipsen jævnt ind i den tilhørende rille, og hold det sorte silikonehus fladt på plads.

Trin 4 - tilslut PTFE-slangen

Kontroller, at PTFE-slangens silikoneholder flugter med filamenthullet i filament-hub-enheden, og skub PTFE-slangen ind fra bagsiden af AMS. Træk efter monteringen i PTFE-slangen for at bekræfte, at den sidder fast.

Kalibrering

Tilslut strømkablet, forbind AMS til printeren, tænd for strømmen, og begynd at bruge AMS til at ilægge filament via betjeningen på skærmen. Kan fremføringen gennemføres, uden at der vises fejlmeddelelser under hele forløbet, er udskiftningen lykkedes.

Ellers skal du kontrollere alle forbindelser og prøve igen. Hvis problemet fortsætter, skal du kontakte Bambu Labs serviceteam for yderligere hjælp.
