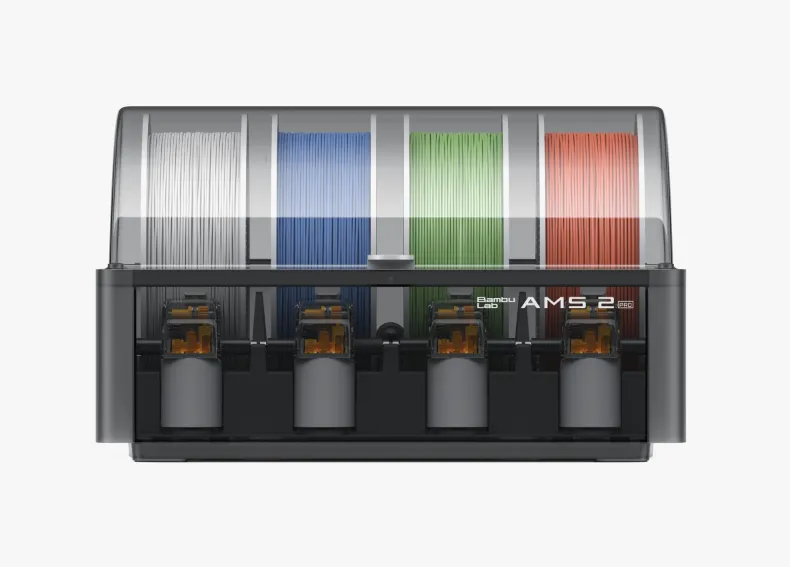

AMS 2 Pro afmontering og montering - guide

Denne artikel indeholder relevante instruktioner og forholdsregler til afmontering og montering af AMS 2 Pro. Afmontering og montering af de udskiftelige tilbehørsdele, der indgår i denne afmonteringsproces, kan også håndteres ved at følge denne artikel.

Reservedelsliste

Nedenfor ses de enkeltdele til eftersalg, som denne guide omhandler.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører nogen form for vedligeholdelse, herunder arbejde på printerens elektronik og ledninger til værktøjshovedet. Udføres opgaver, mens printeren er tændt, kan det medføre kortslutning, som kan give elektronikskader og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de kommer i kontakt med hinanden, med andet metal eller med elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skade på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutning eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du bekymringer eller spørgsmål til at følge denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Liste over samlinger

Disse samlinger kræver yderligere afmontering.

Nødvendigt værktøj og materialer

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

• 60 minutter

Skrueliste

A：BT3x8
B：BT2x5
C：BTG2x11x4
D：BT2x8
E：BT2x4
F：BT2x6

Videoguide

Afmonteringsguide

Trin 1 - Fjern PTFE-slangen bag på AMS'en

Tryk på udløserknappen til PTFE-slangen bag på AMS'en for at låse fittingen op, og træk derefter PTFE-slangen ud bag på AMS'en.

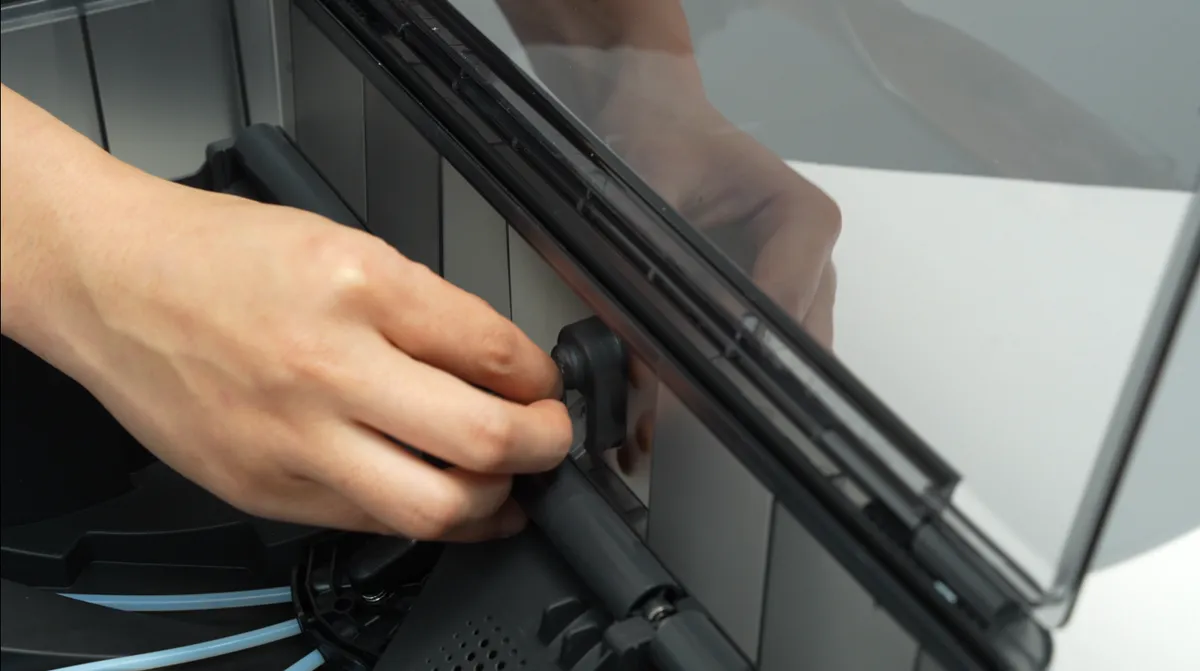

Trin 2 - Træk udløserknappen til PTFE-slangen ud

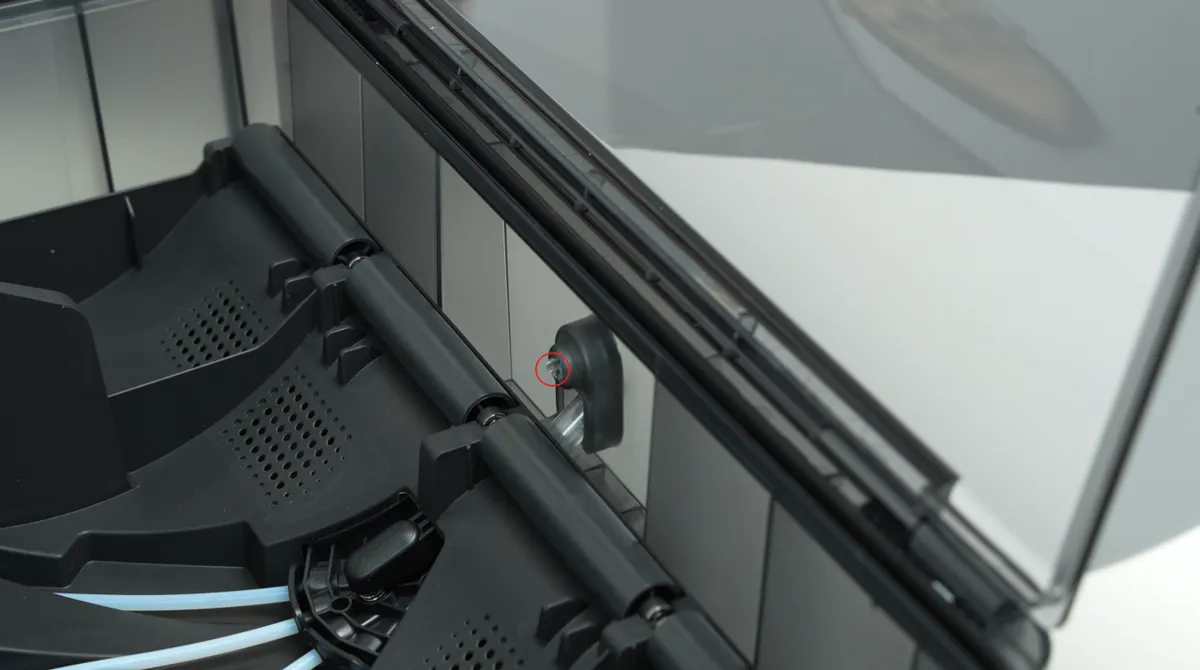

Klem klipsen fra indersiden af det nederste cover, så udløserknappen til PTFE-slangen automatisk springer op, og træk derefter udløserknappen til PTFE-slangen ud bag på AMS'en.

Når du klemmer klipsen, skal du bruge den anden hånd til at holde PTFE-slangen bag på AMS'en for at udløse kontakten, så fjederen ikke springer ud og går tabt.

Trin 3 - Fjern AMS'ens hovedrammesamling

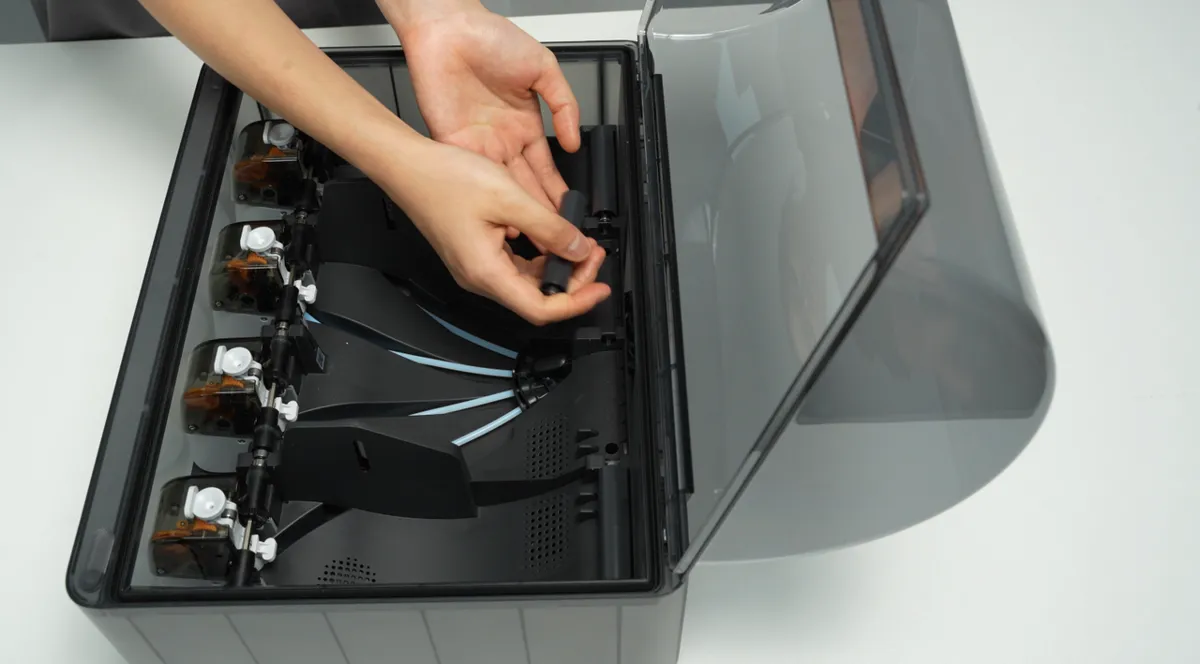

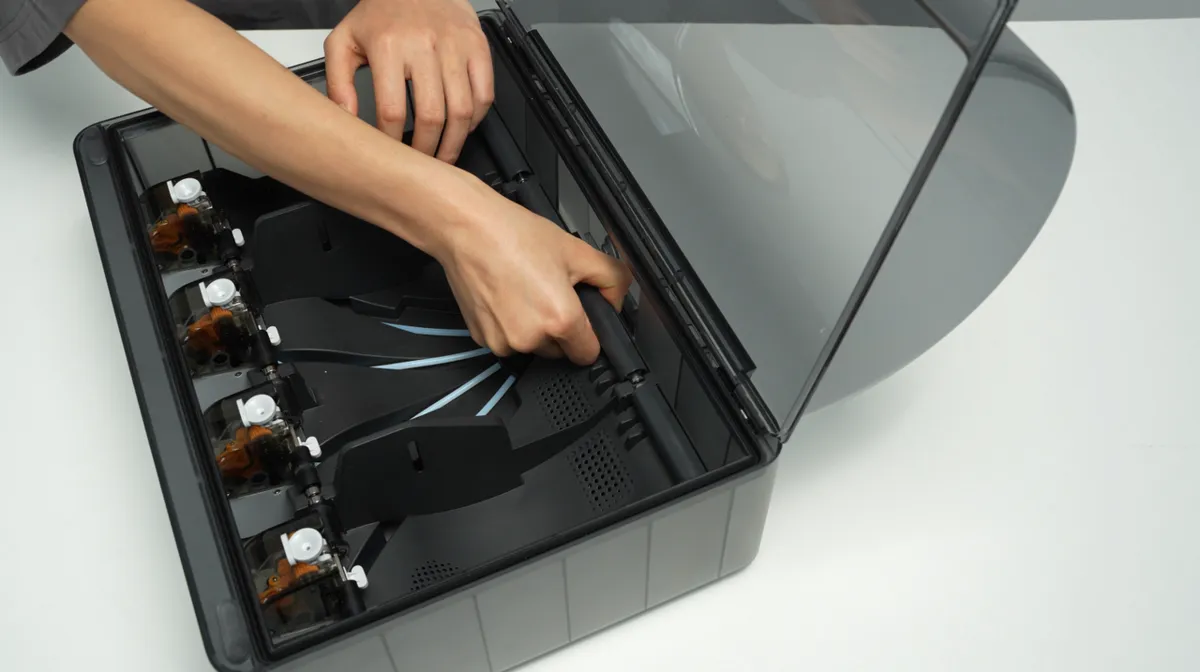

Fjern den drevne støttebøsningssamling i de to midterste slots for at blotlægge de to skruehuller. Når du fjerner lejebøsningen, skal du være forsigtig med lejerne i begge ender, så du ikke taber dem.

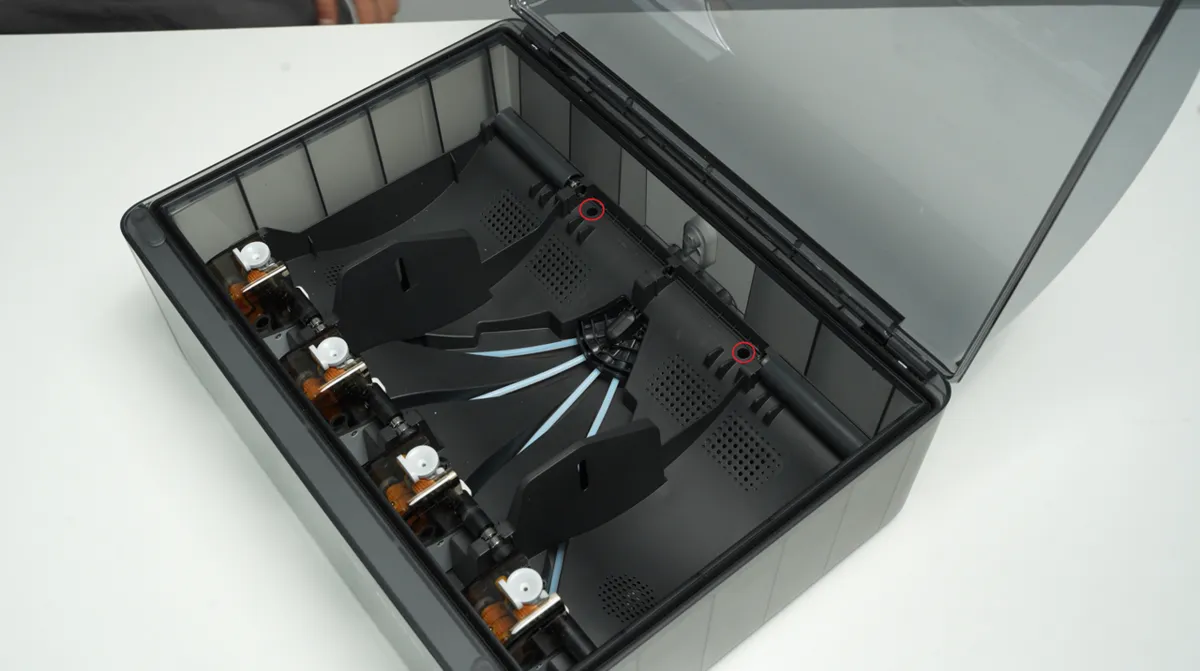

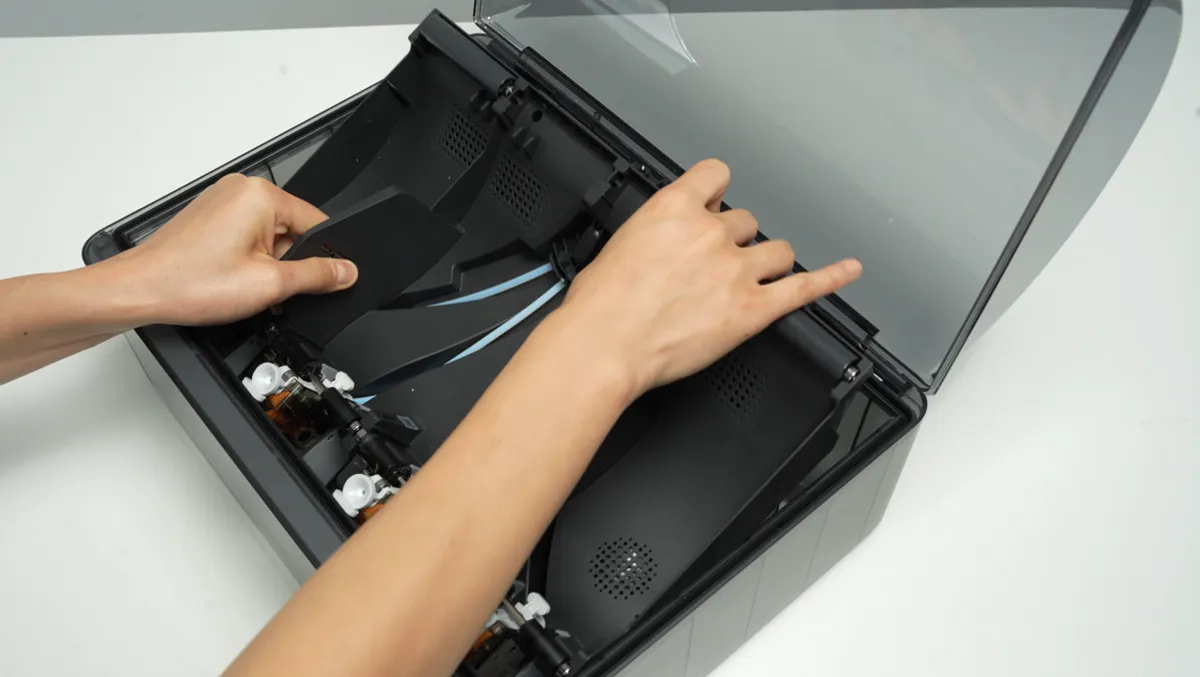

Fjern de to skruer A, der holder AMS'ens hovedramme fast.

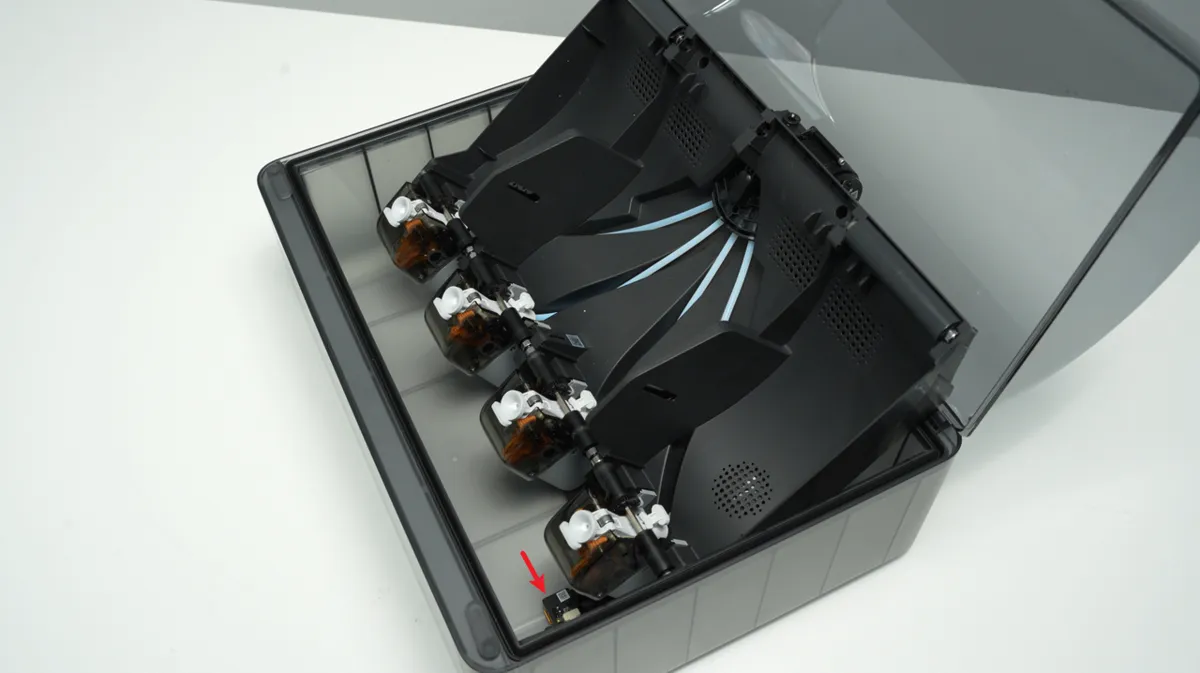

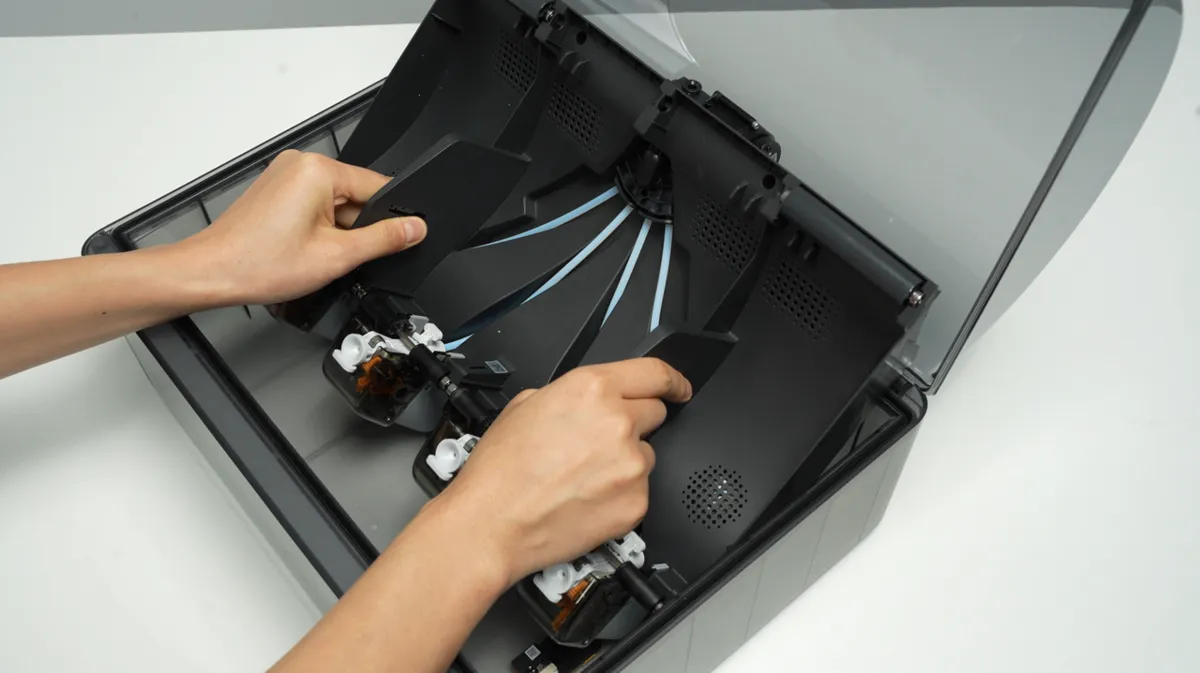

Løft den bageste del af hovedrammen helt op, og placer den lodret på AMS'ens nederste cover. Bemærk, at der er tilsluttede kabler, så gå ikke voldsomt til værks. Når du løfter, anbefales det at løfte den forreste del af hovedrammen først og derefter skubbe den fremad for at give plads til rammens bageste del.

Når du placerer AMS'ens hovedramme lodret, skal du undgå udtagets elektroniske komponenter, så de ikke bliver mast.

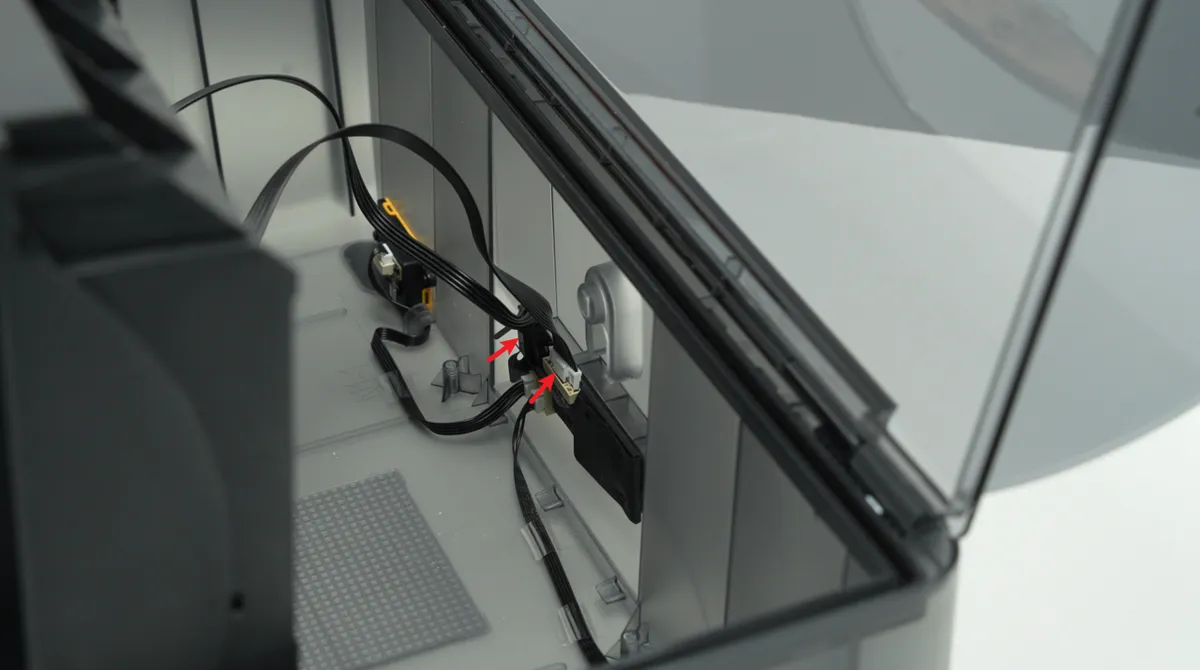

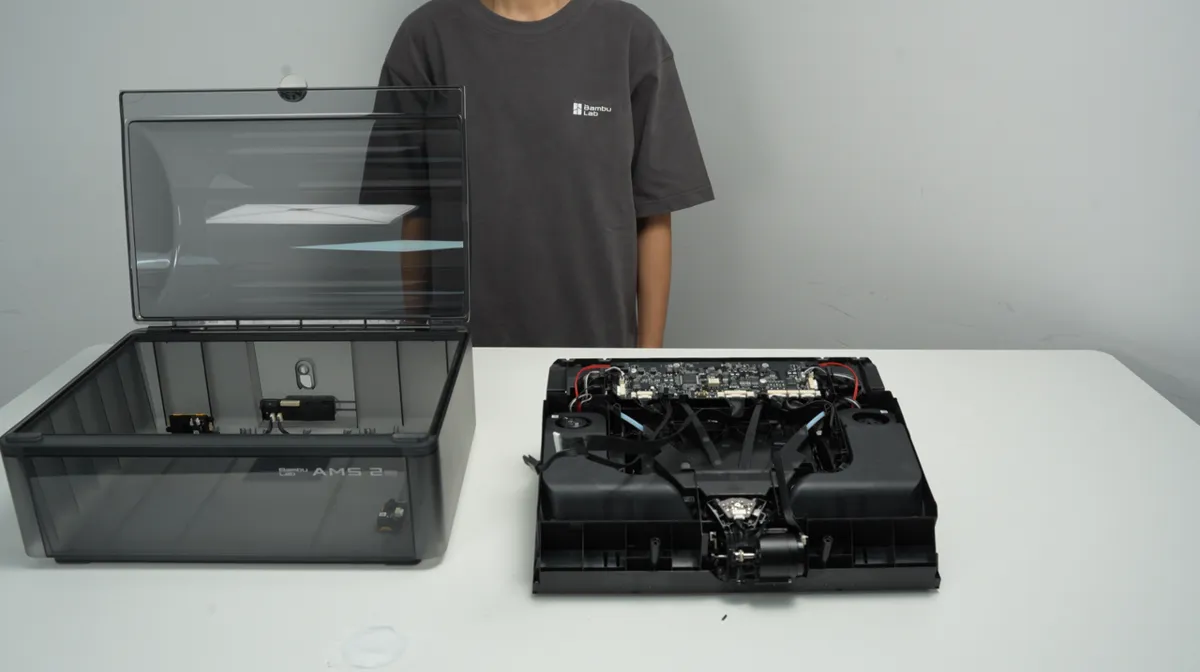

Lås stikklipsen op, træk signalkablet og strømkablet på AMS'ens strømkort ud, og løft hele AMS'ens hovedrammesamling ud.

Trin 4 - Fjern støttebøsningssamlingerne, og lås PTFE-slangerne op

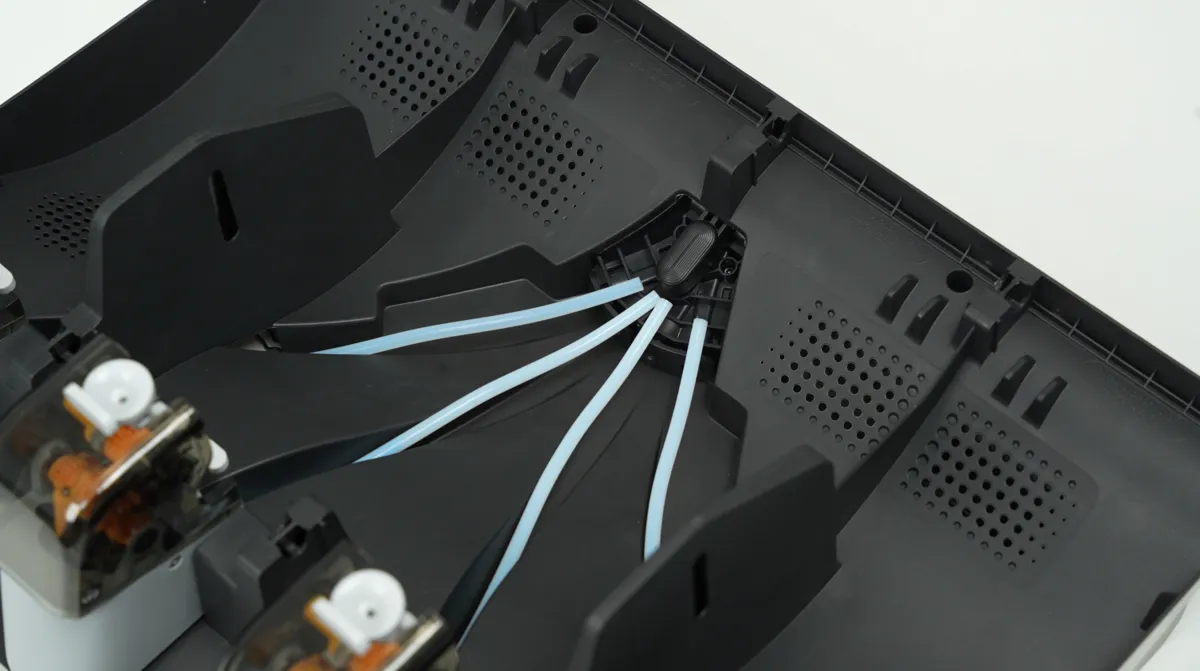

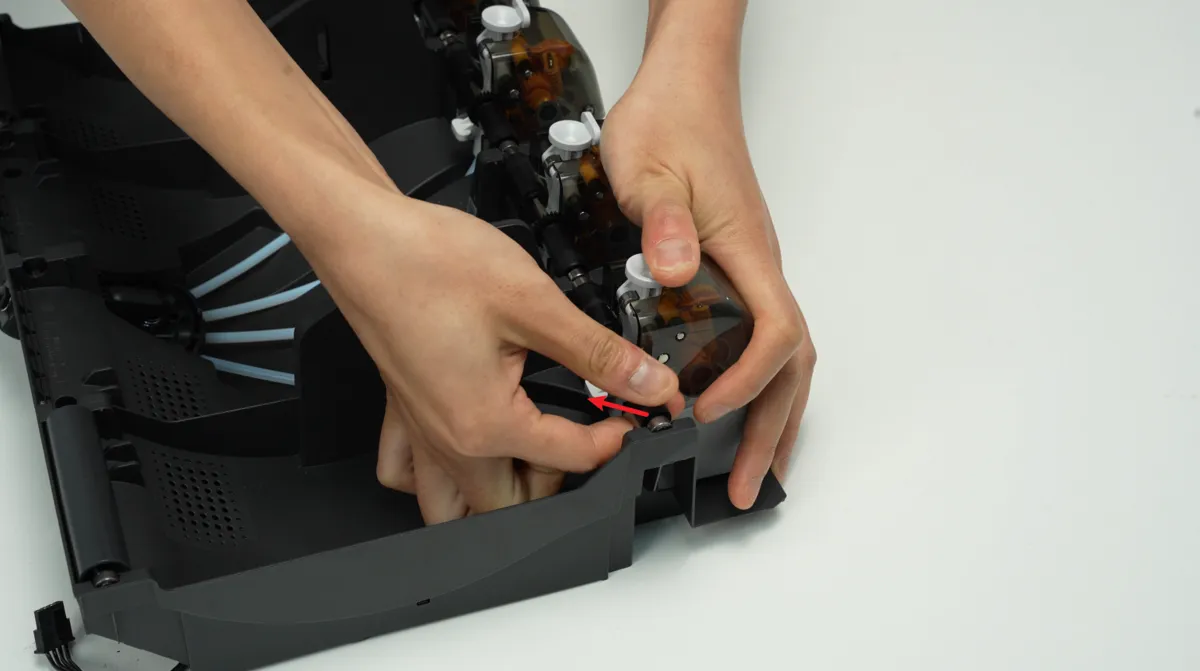

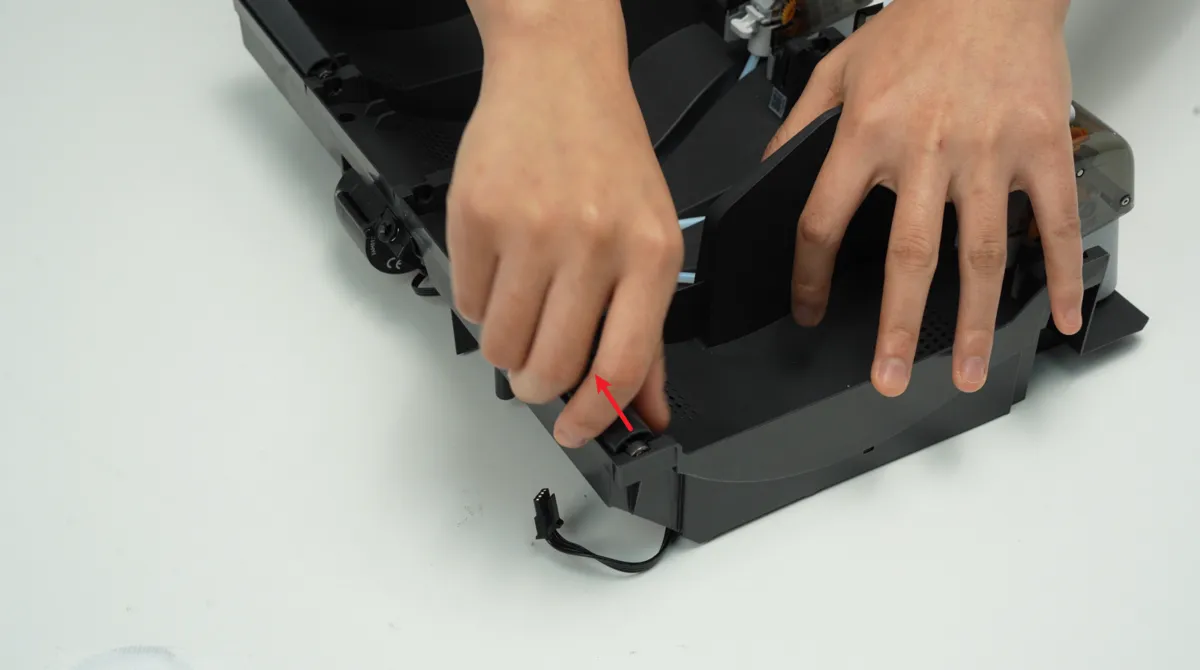

Fjern de 4 aktive støttebøsningssamlinger i AMS'ens mellemramme og de resterende 2 drevne støttebøsningssamlinger. Lås filament-hubbens beslag op, og frakobl de 4 PTFE-slanger fra filament-hubben.

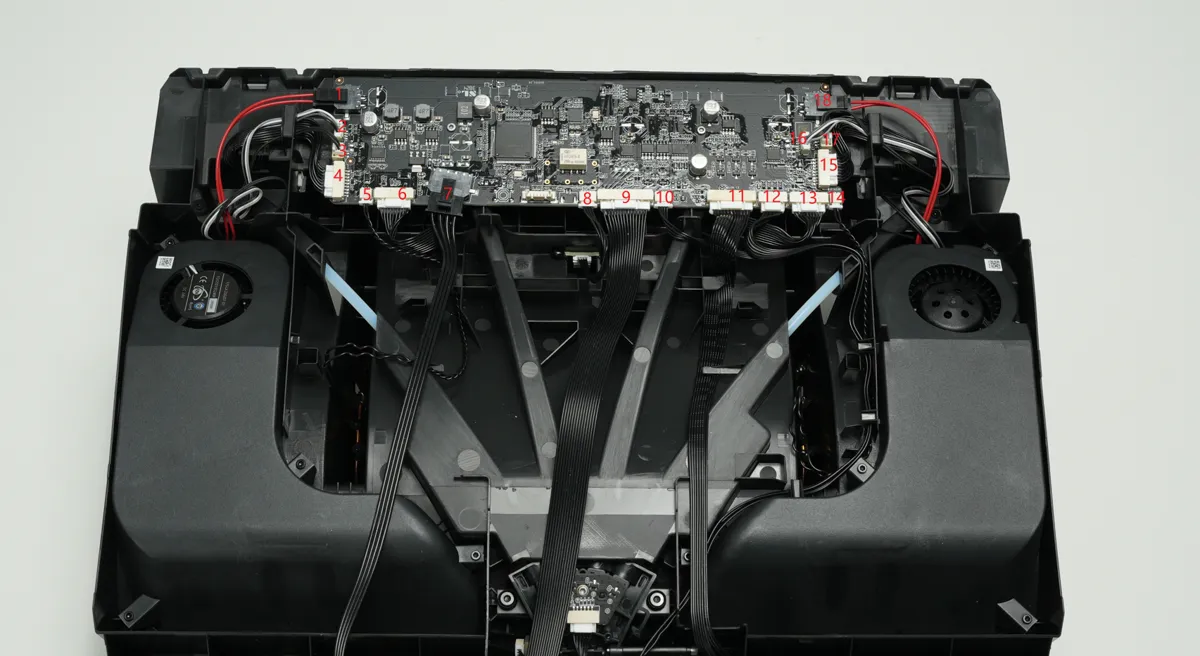

Trin 5 - Frakobl 18 kabler fra AMS'ens mainboard

Trin 6 - Fjern mainboardet

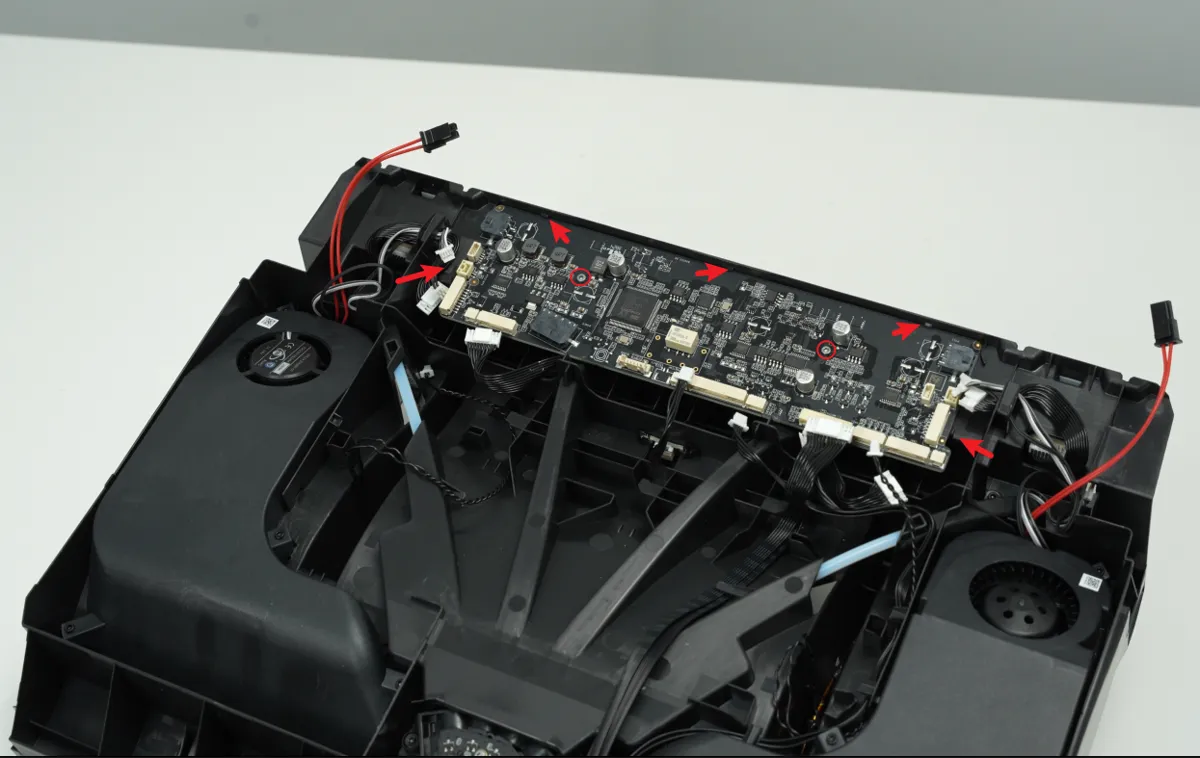

AMS'ens mainboard holdes fast af 2 skruer B og 5 klips.

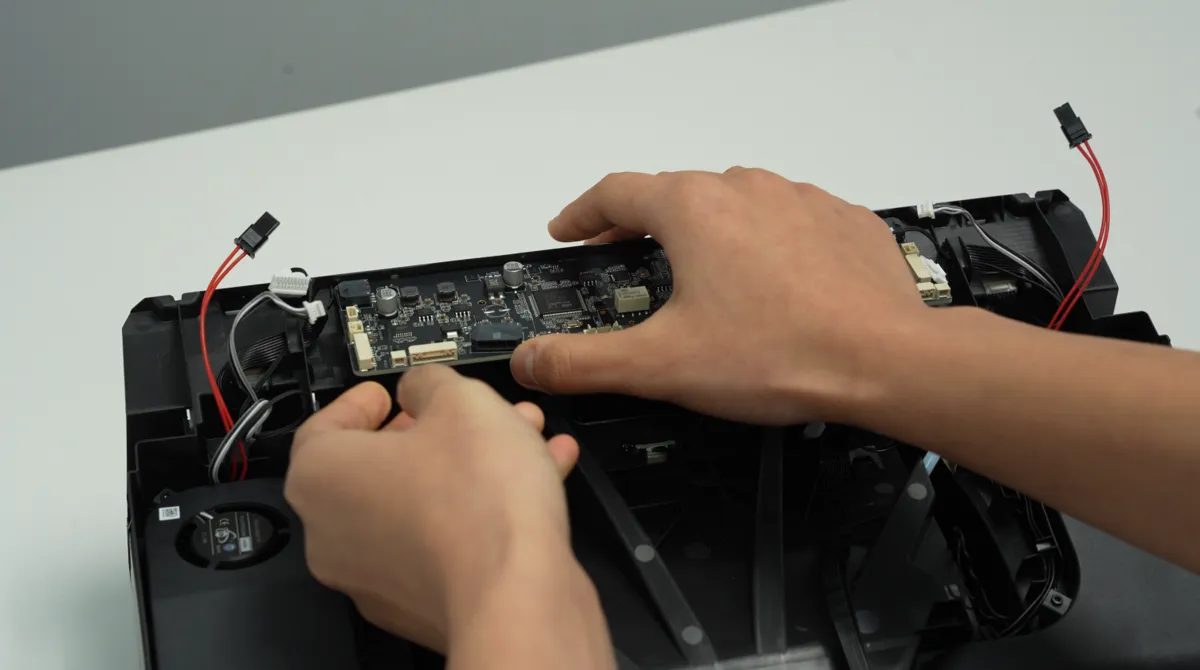

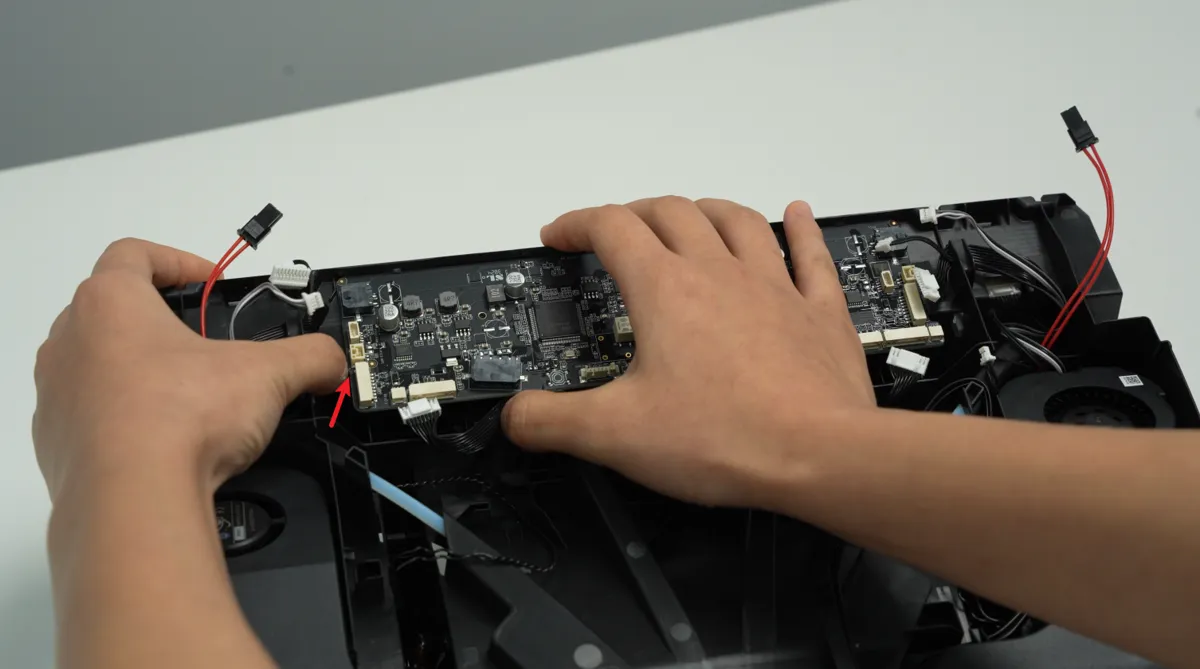

Efter du har fjernet de 2 skruer, trækker du forsigtigt den yderste venstre klips udad, løfter AMS'ens mainboard op fra bunden og fjerner AMS'ens mainboard.

Trin 7 - Fjern filament-hubben

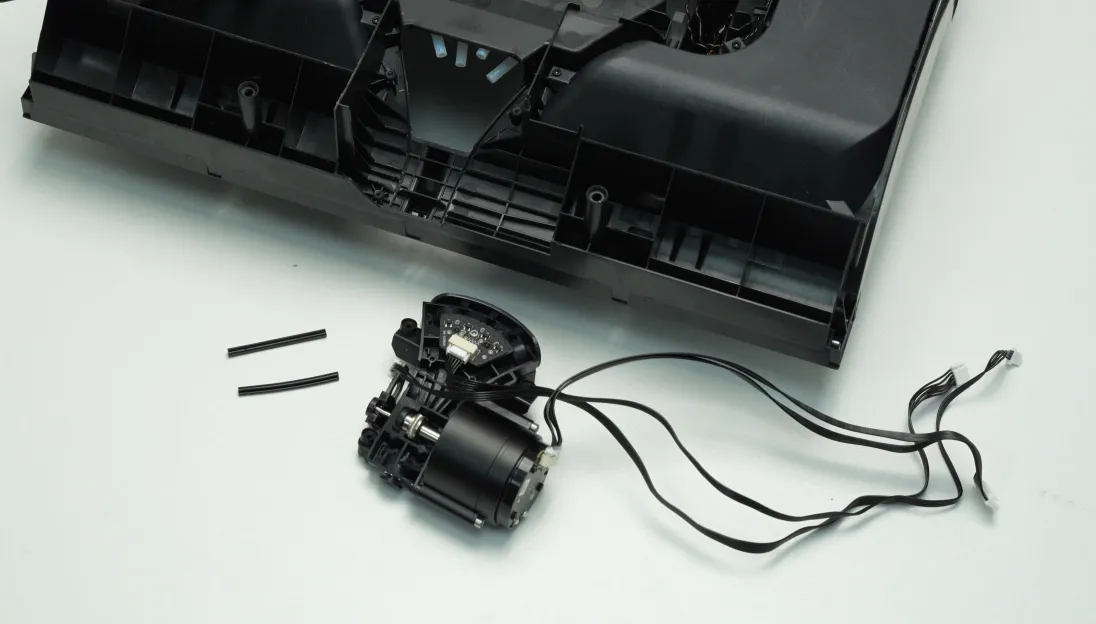

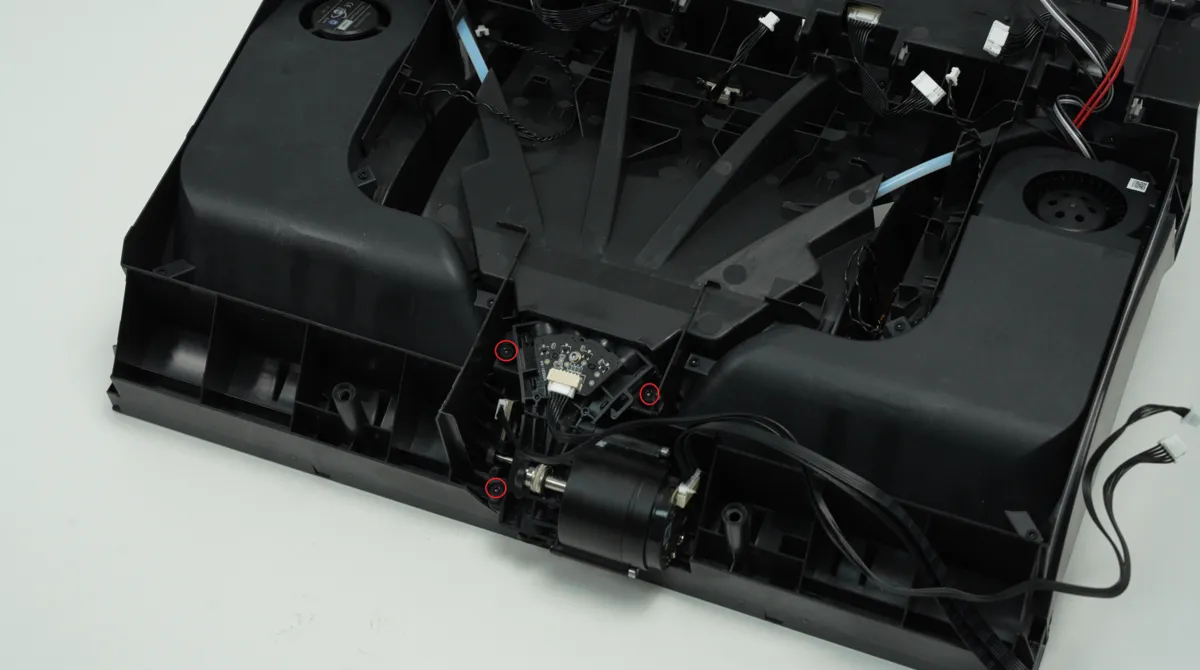

Frigør filament-hubbens 3 kabler fra klipsene, skru de 3 skruer C ud, fjern filament-hubben, og opbevar filament-hubbens støddæmpende silikonestrimmel omhyggeligt, så du ikke taber den.

Trin 8 - Fjern venstre og højre tørreenhed

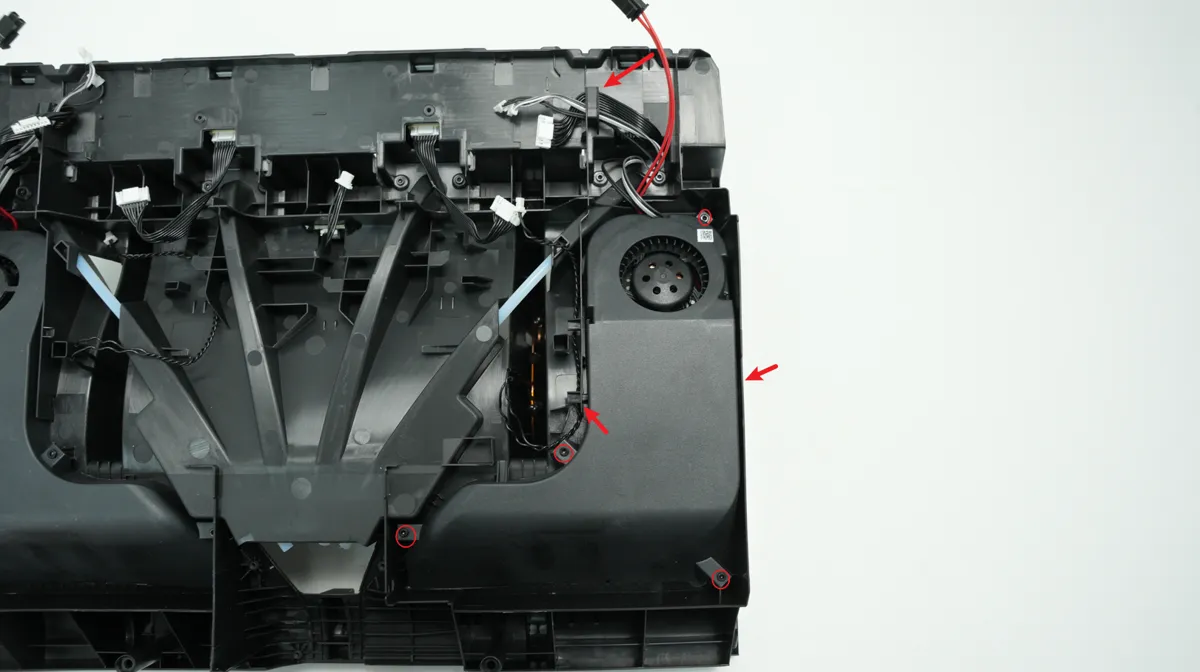

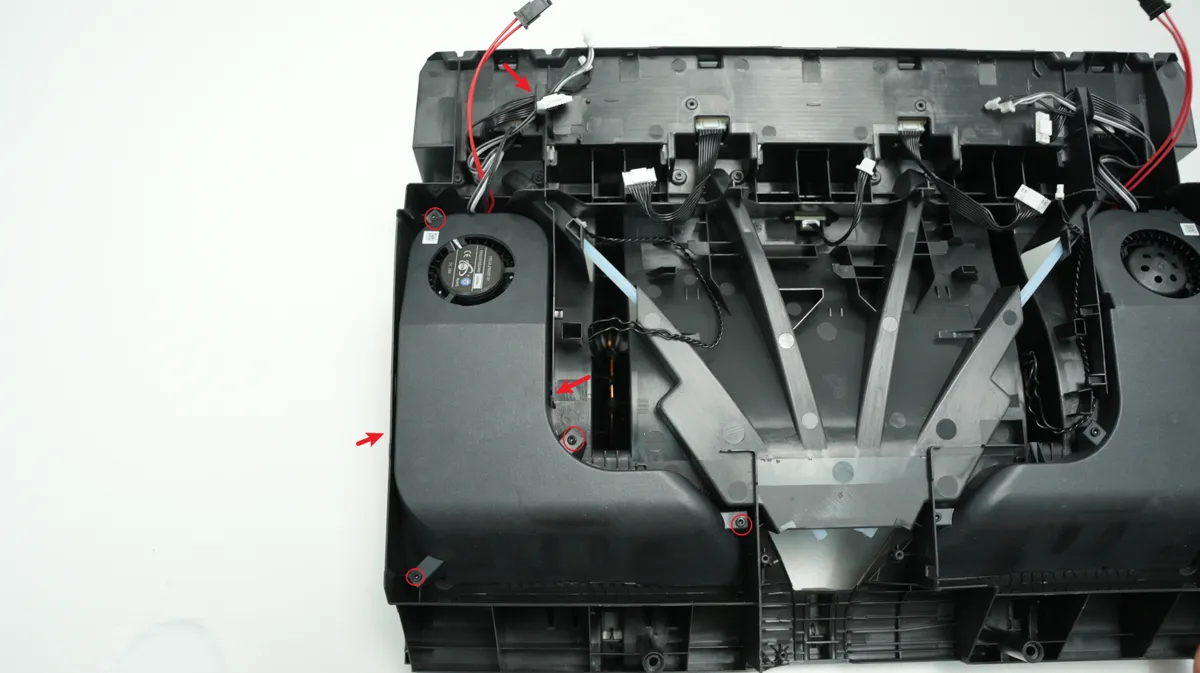

Én luftkanal holdes fast af 4 skruer og 2 klips. Træk kablerne ud af kabelkanalen, skru de 4 skruer D ud, vip de 2 klips op, og fjern tørreenheden.

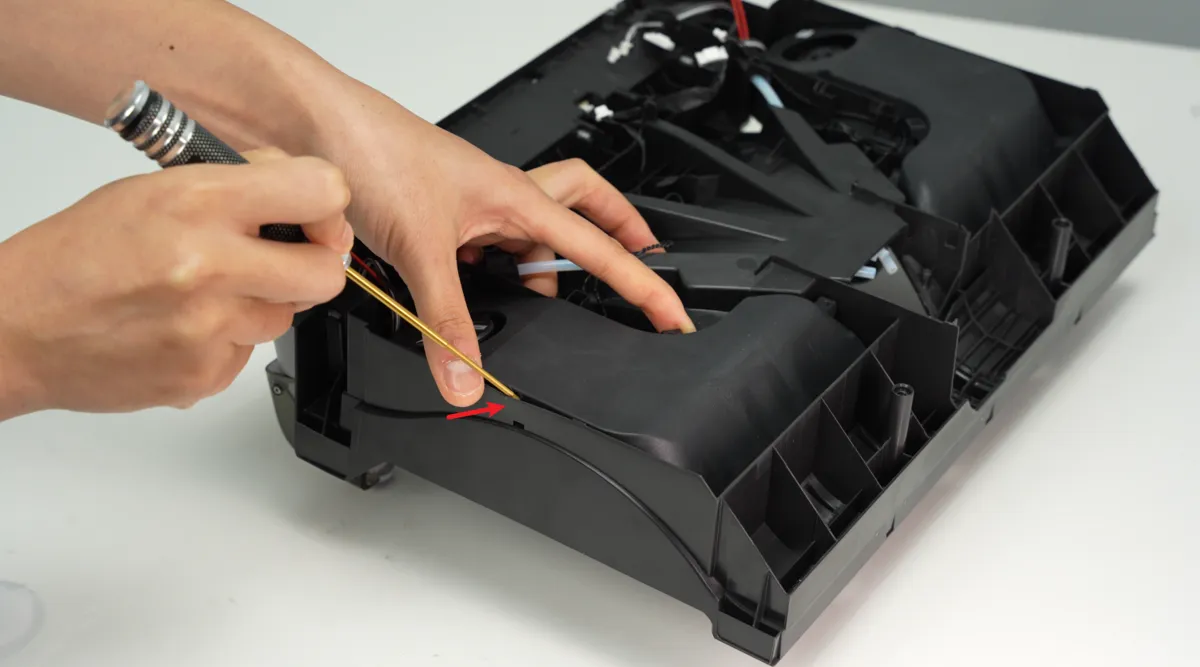

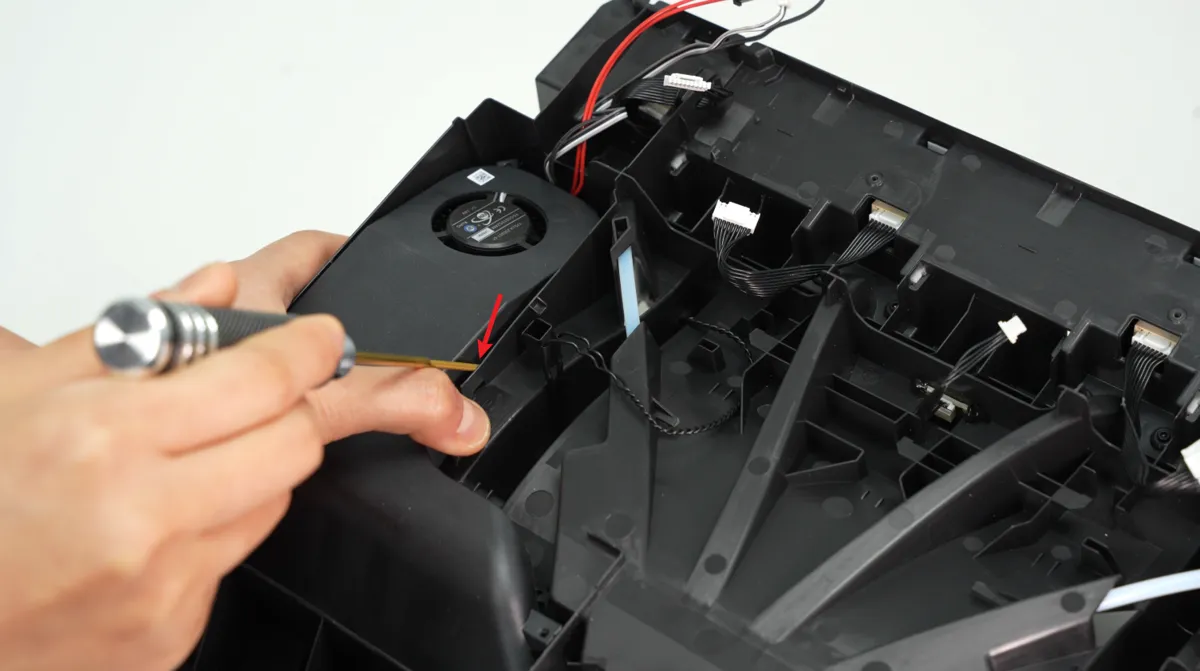

Efter du har fjernet de 4 skruer D, skal du bruge en H1.5 unbrakonøgle til at vippe plastrammen nær klipsen ud for at låse de to luftkanalklips op. Det anbefales at vippe klipsen nær RFID-spolen op først. Når den er vippet op, løfter du tørreenheden med hænderne, vipper den anden klips op og fjerner derefter tørreenheden.

Trin 9 - Fjern de 4 feeder-enheder

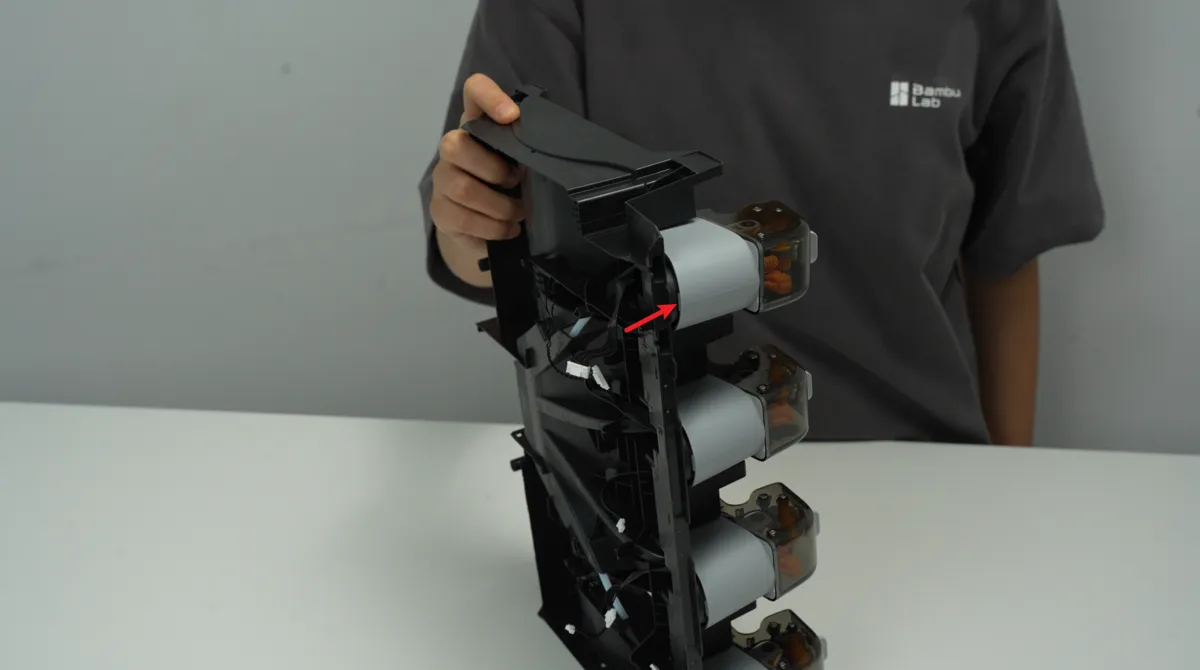

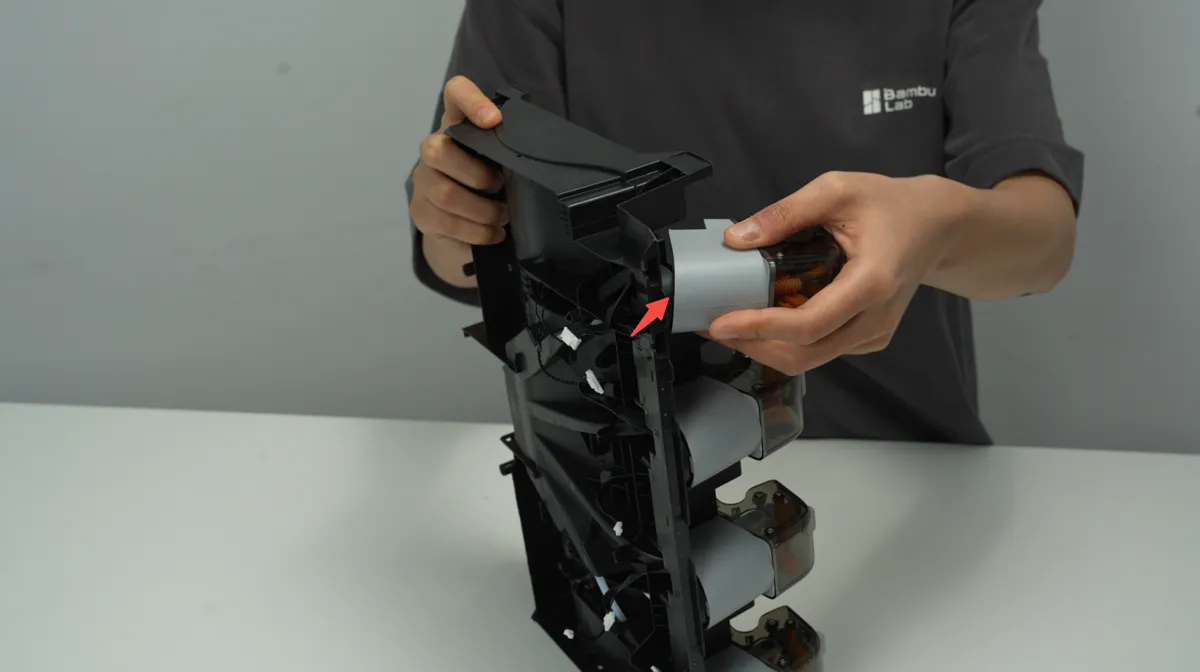

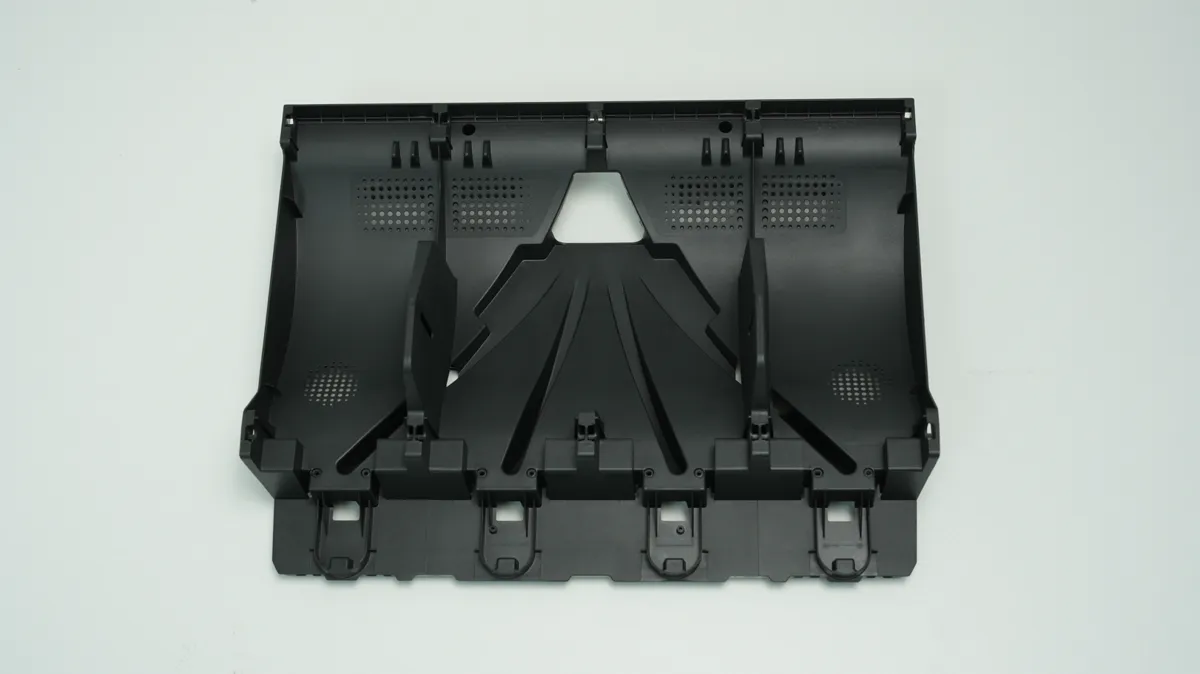

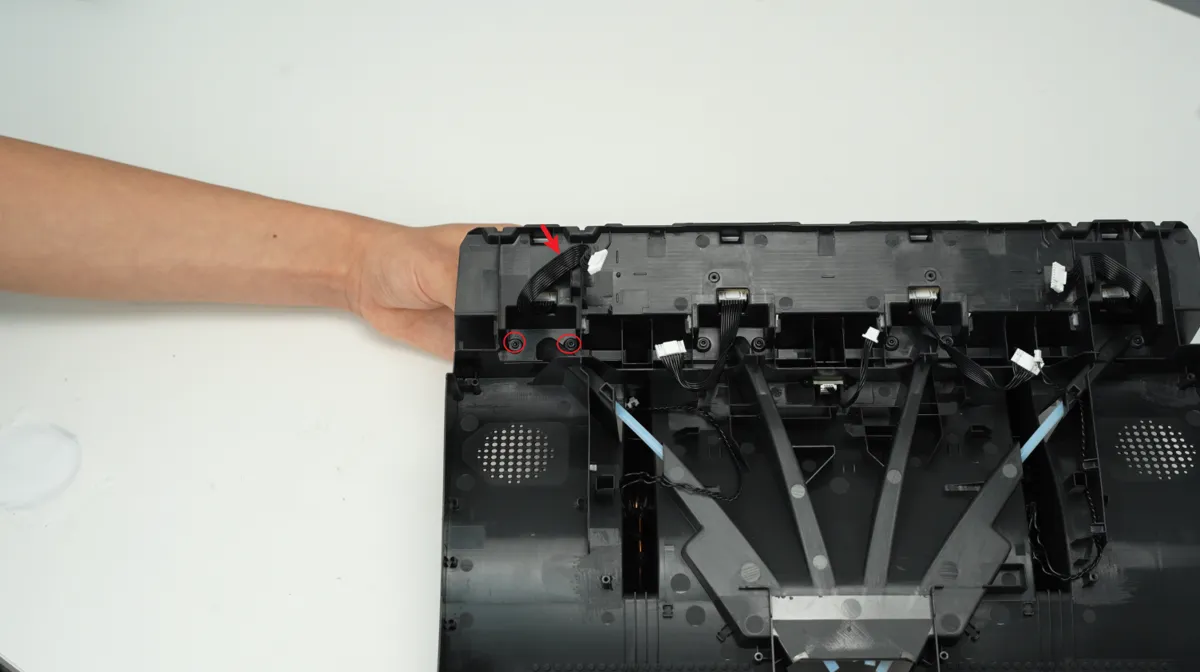

Én feeder-enhed holdes fast af 2 skruer og 1 klips. Træk kablerne ud af kabelkanalen, fjern de 2 skruer D, ryst feeder-enheden fremad, frigør klipsen foran, og fjern den. Fjern de øvrige 3 feeder-enheder på samme måde.

Trin 10 - Fjern strømkortet, luftindtaget og luftudtaget samt kablerne

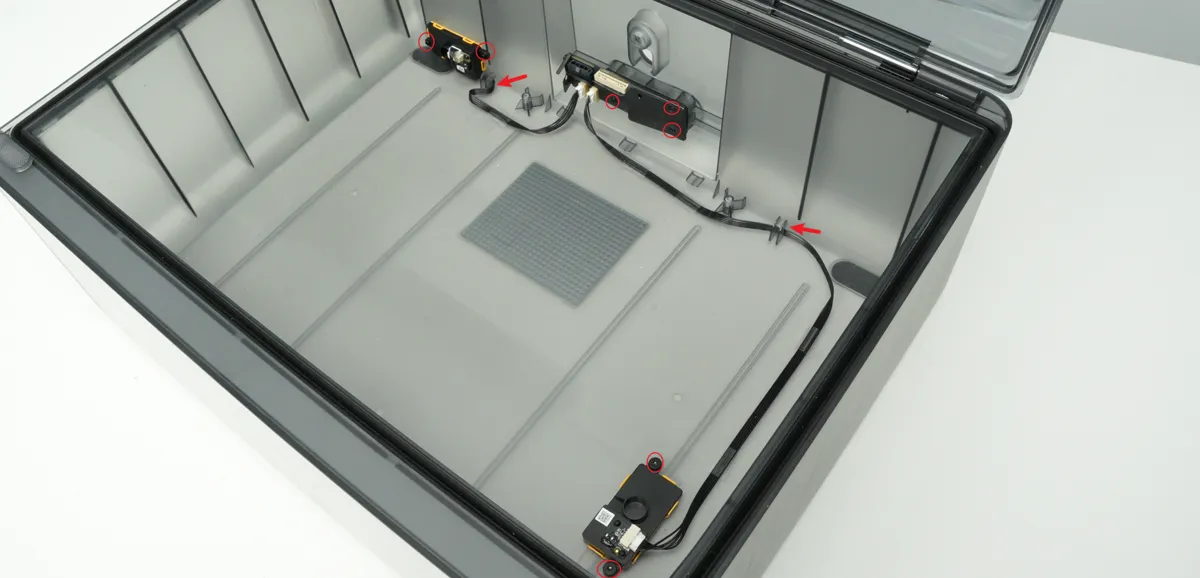

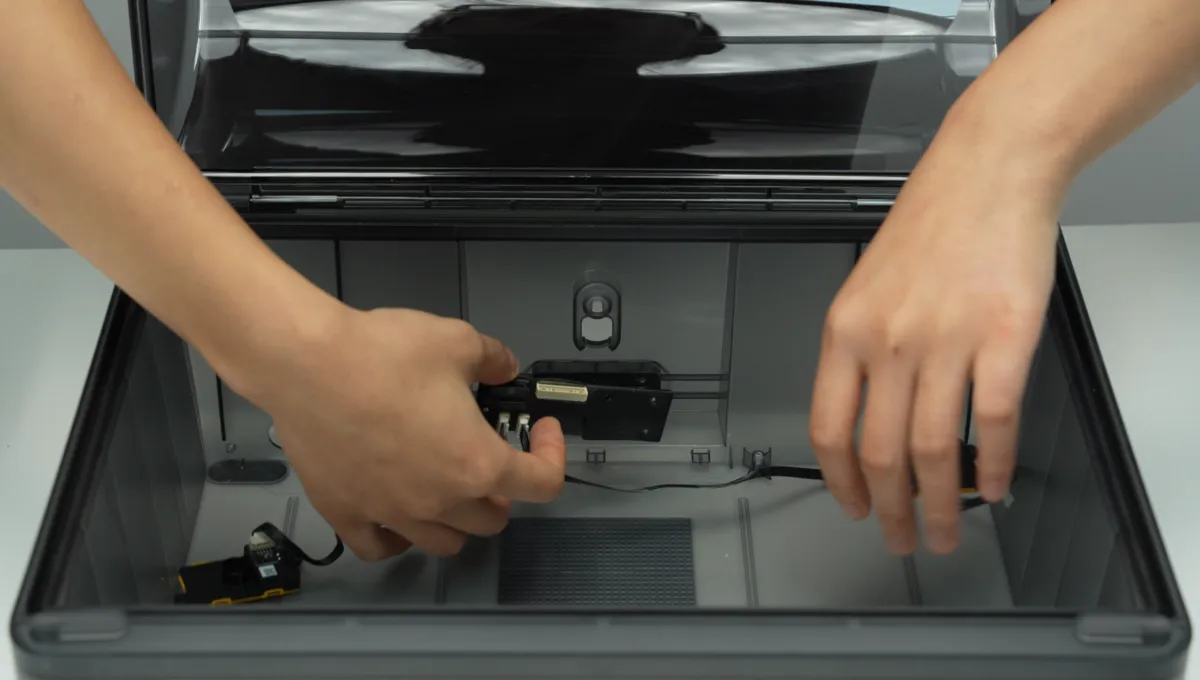

Fjern de 3 skruer B på AMS'ens strømkort, de 2 skruer C på luftindtaget og de 2 skruer D på luftudtaget, og tag strømkortet samt de 2 luftindtags- og luftudtagssamlinger ud sammen.

Trin 11 - Adskil toplåget og bundcover-enheden

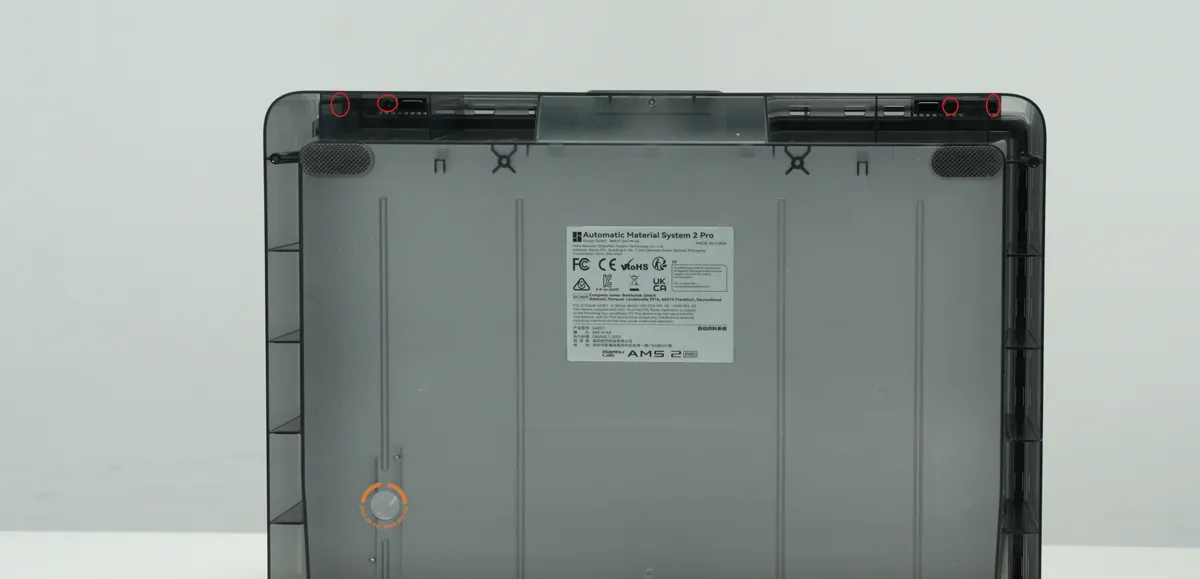

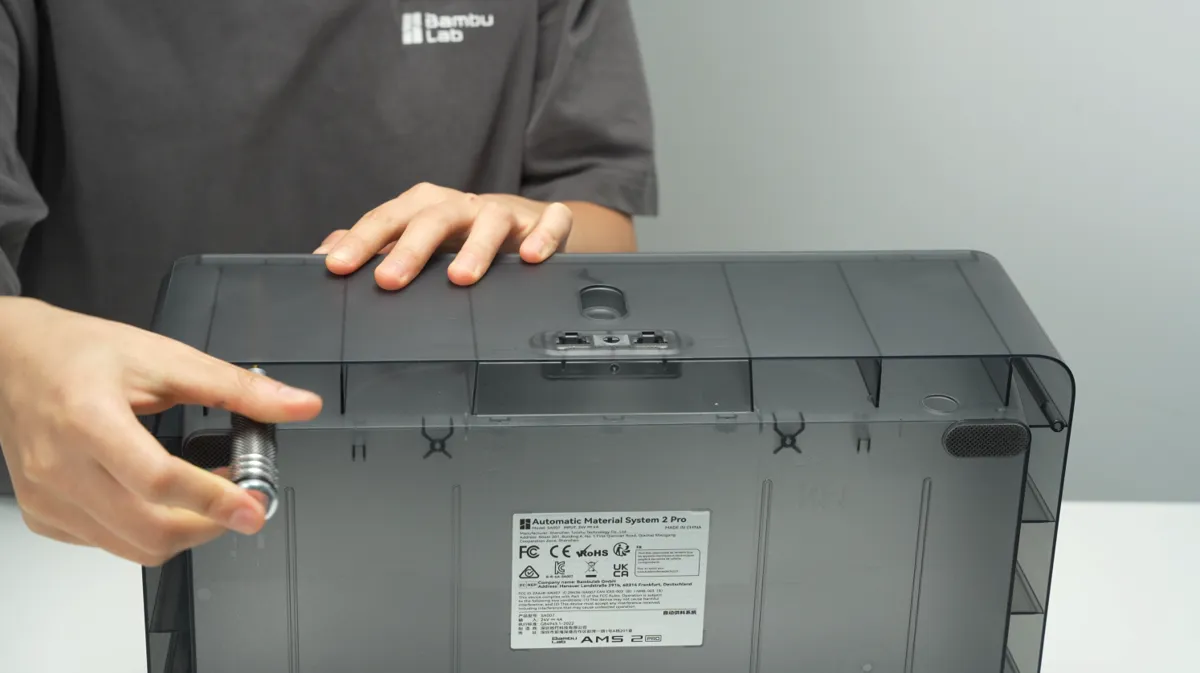

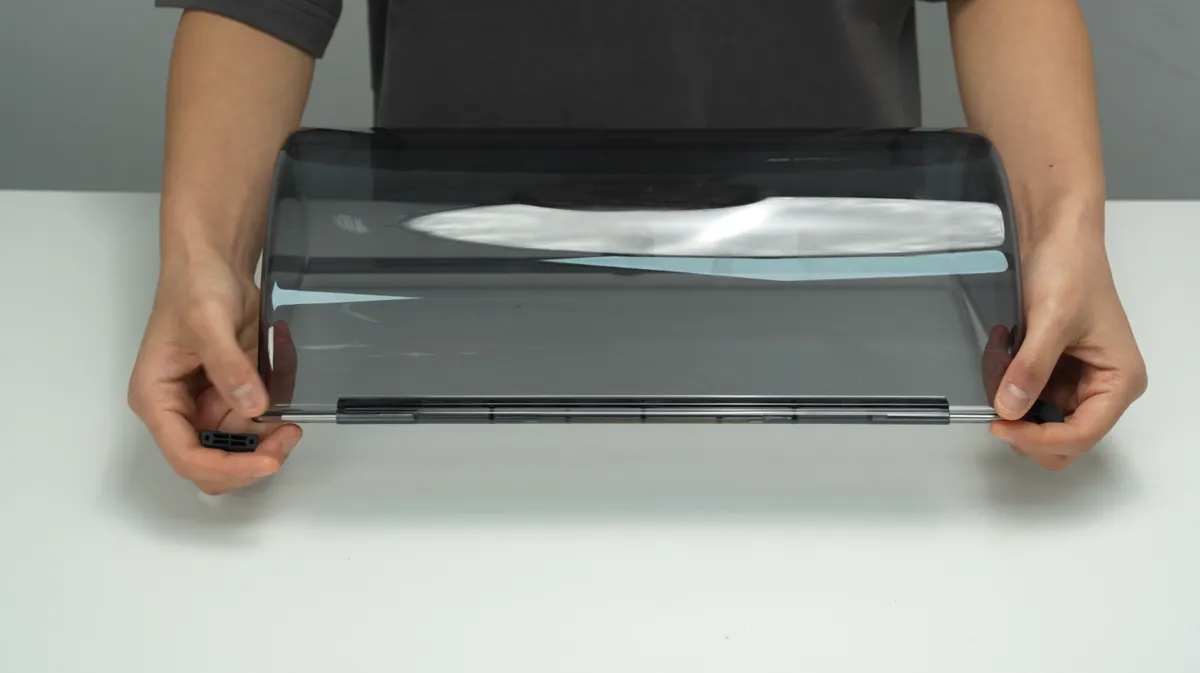

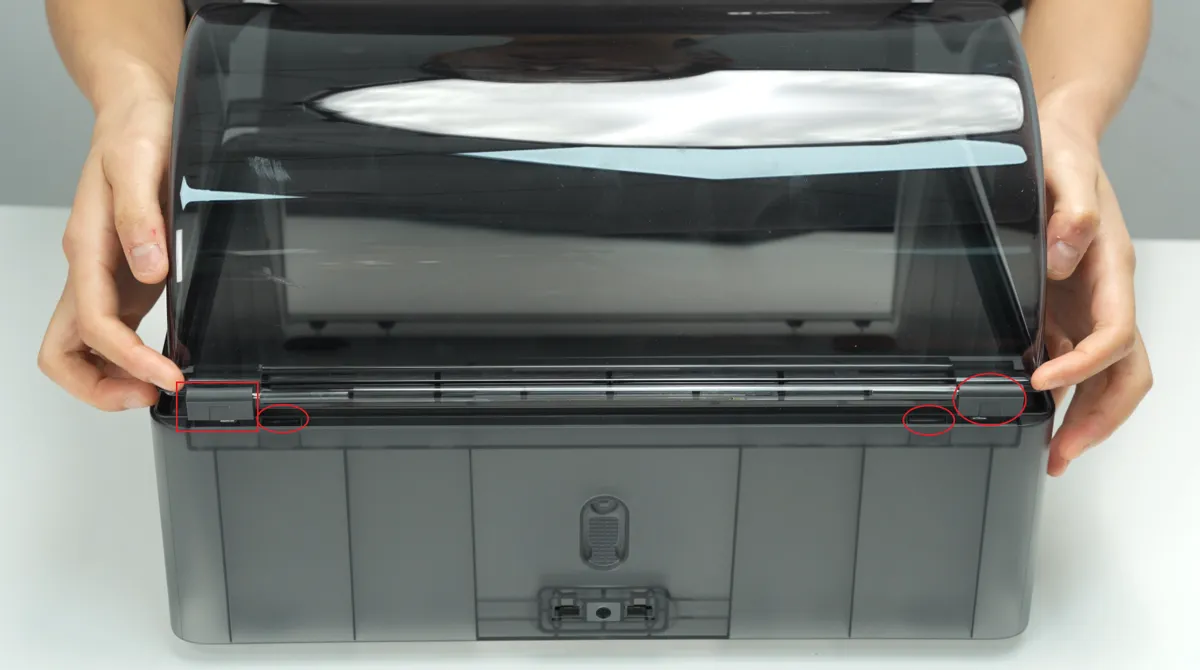

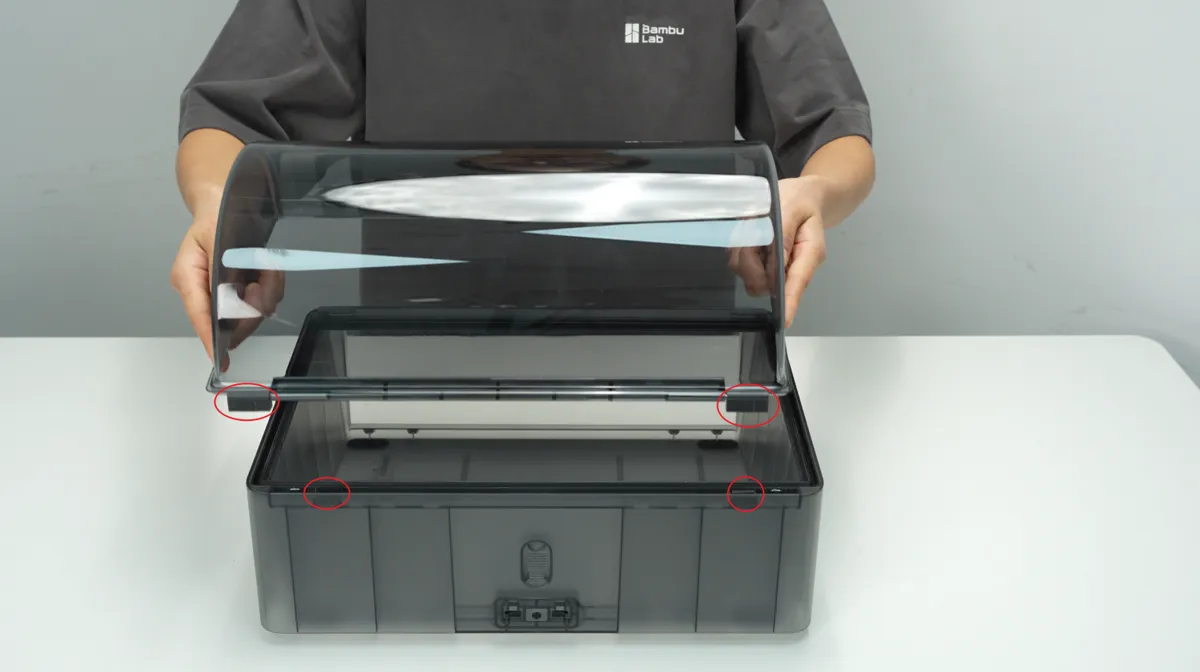

Fjern 4 skruer fra bunden af AMS'en, 2 i hver side, løft det op, fjern AMS'ens toplåg, og saml den 1 silikonepude i hver side af bundcover-enheden samt de venstre og højre hængsler og deres metalhængsler på toplåget.

Monteringsguide

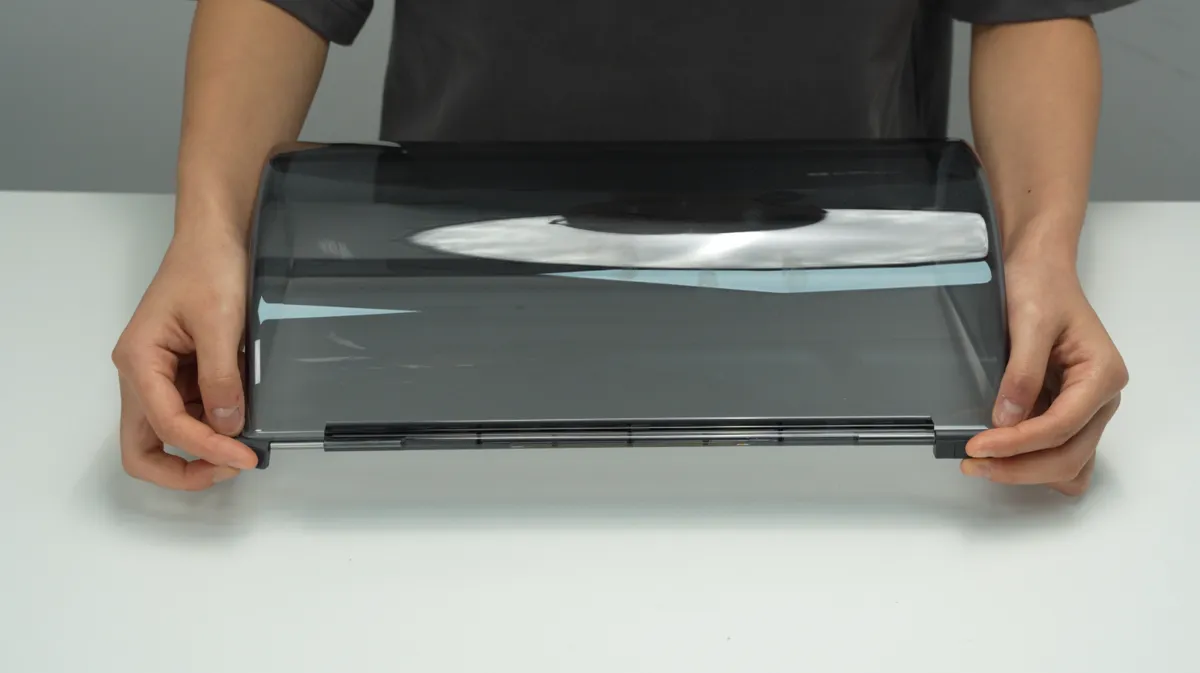

Trin 1 - Monter toplåget og bundcover-enheden

Trin 2 - Monter strømkortet, luftindtaget og luftudtaget samt kablerne

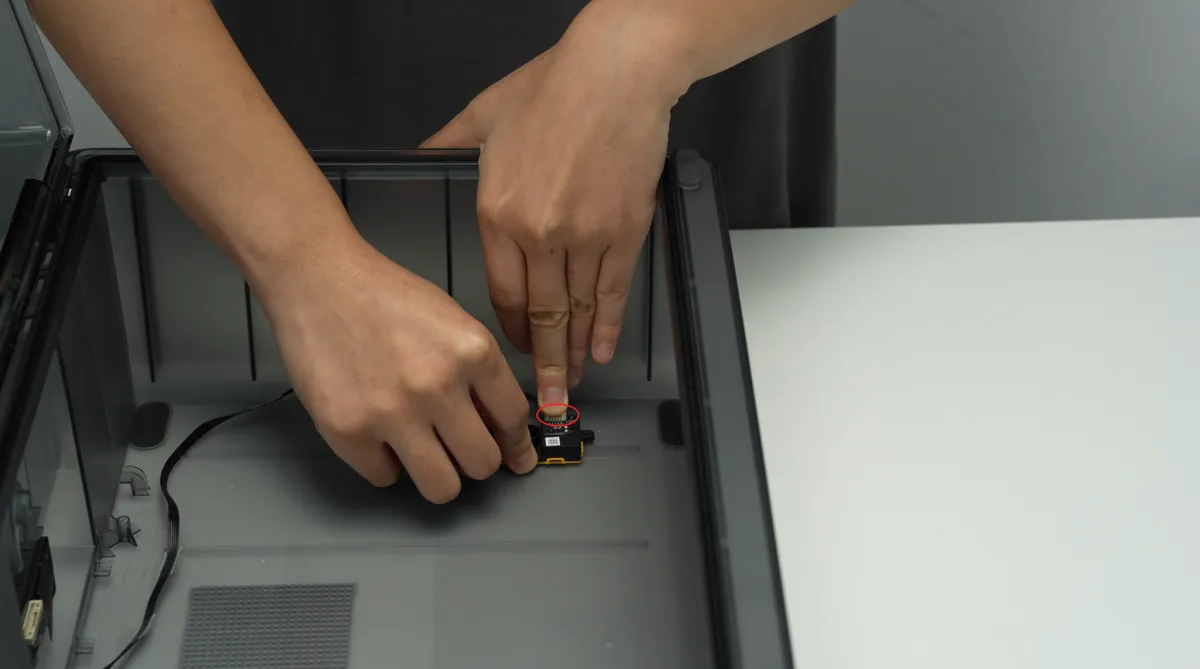

Spænd de 3 skruer B på AMS'ens strømkort, de 2 skruer E på luftindtaget og de 2 skruer F på luftudtaget, og monter strømkortet, luftindtaget og luftudtaget sammen i bundcoveret.

Bemærk: Vær opmærksom på retningen, når du monterer luftindtaget og luftudtaget. Hvis retningen er forkert, flugter skruehullerne ikke, og monteringen kan ikke gennemføres. Luftindtagets sokkel i bunden vender mod højre, og luftudtagets sokkel på sidevæggen vender opad.

Trin 3 - Monter de 4 feeder-enheder

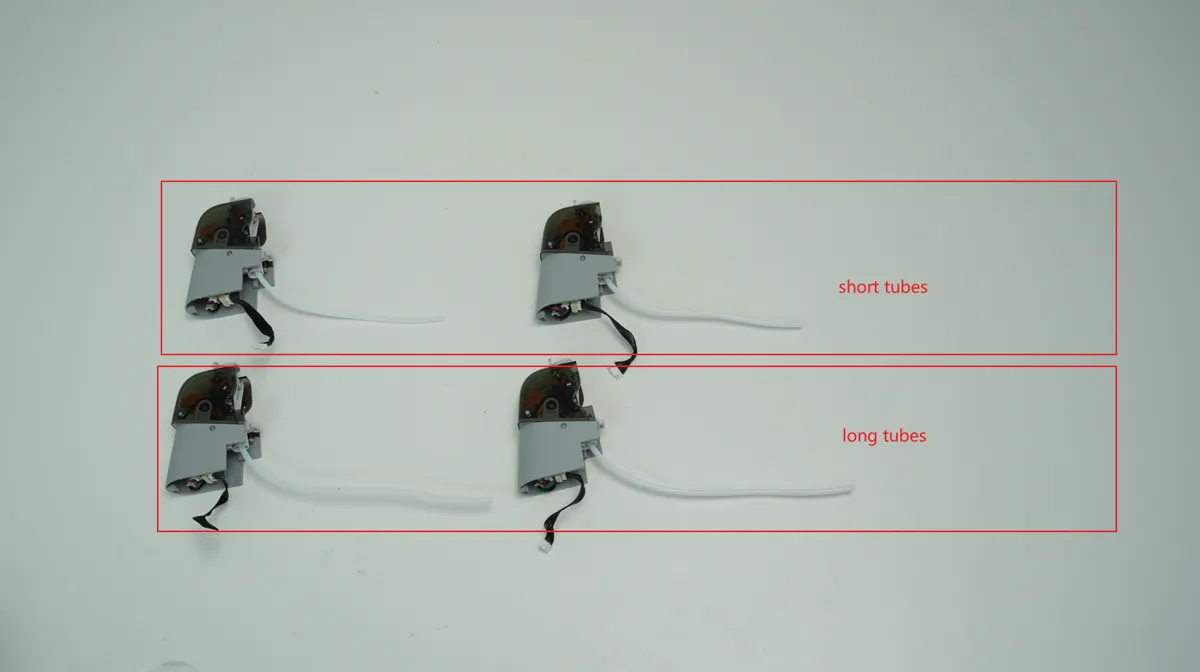

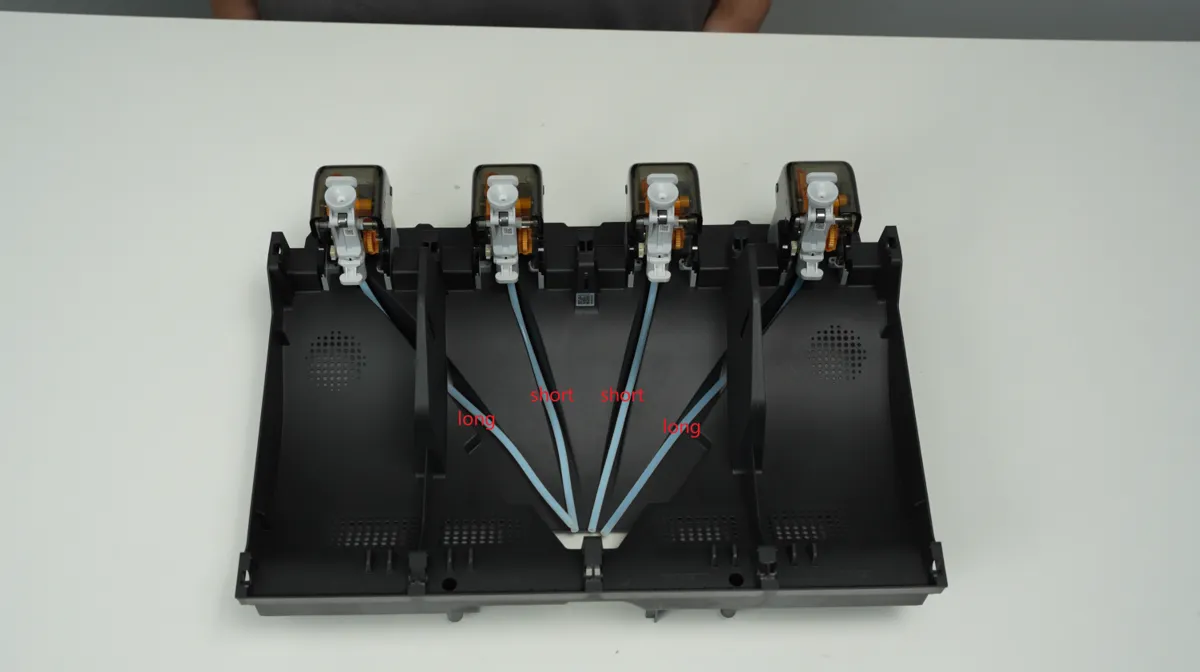

Slangerne, der forbinder feeder-enhederne i slot 1 og 4, er lange, og slangerne i slot 2 og 3 er korte.

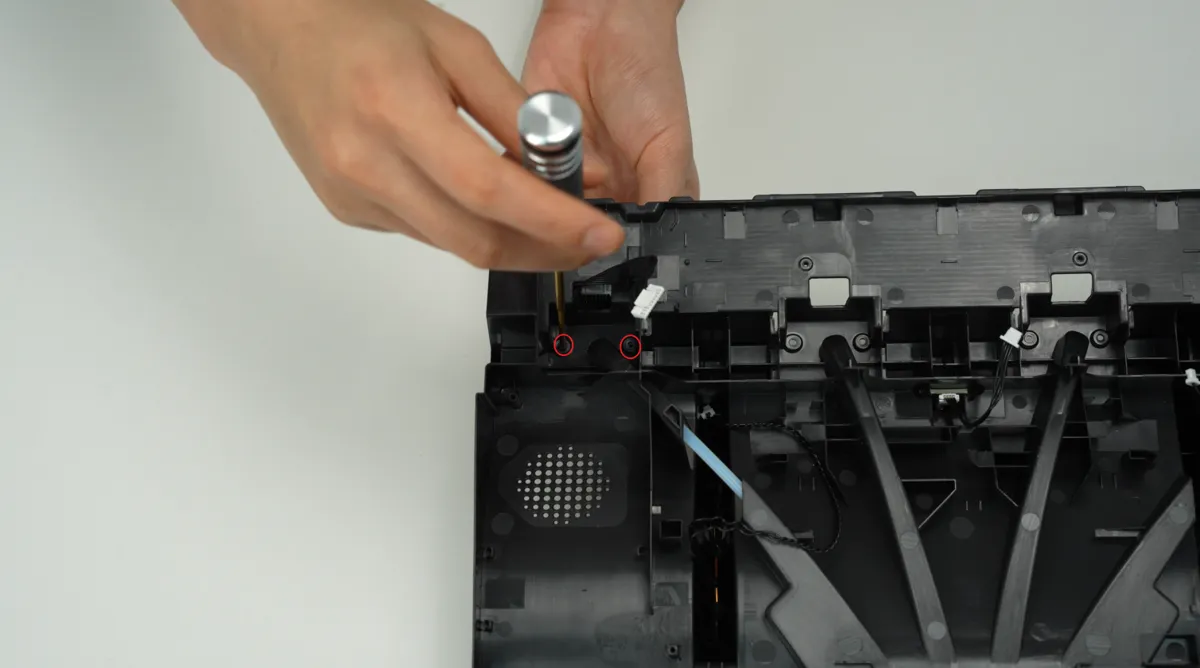

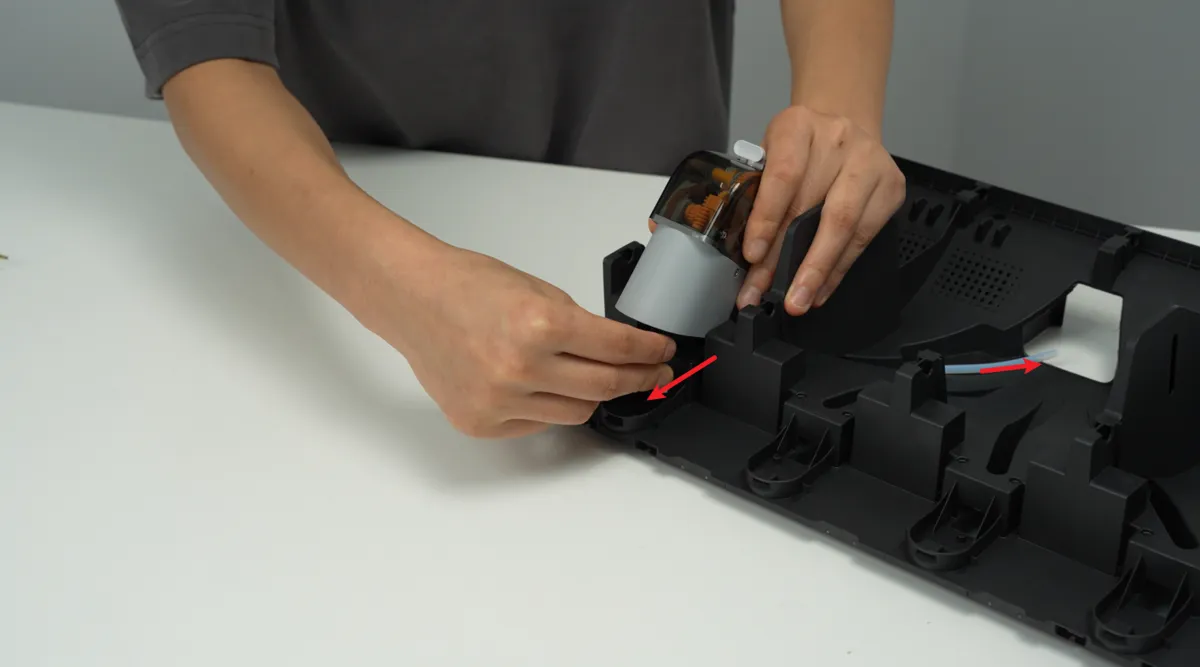

Vælg feeder-enheden med den korrekte PTFE-slangelængde, før kablet gennem hullet til AMS'ens mainboard-side, før PTFE-slangen fra slangerillen på oversiden til filament-hubben, monter feeder-enheden på plads, og spænd de 2 skruer D for at fastgøre den. Monter de øvrige 3 feeder-enheder på samme måde.

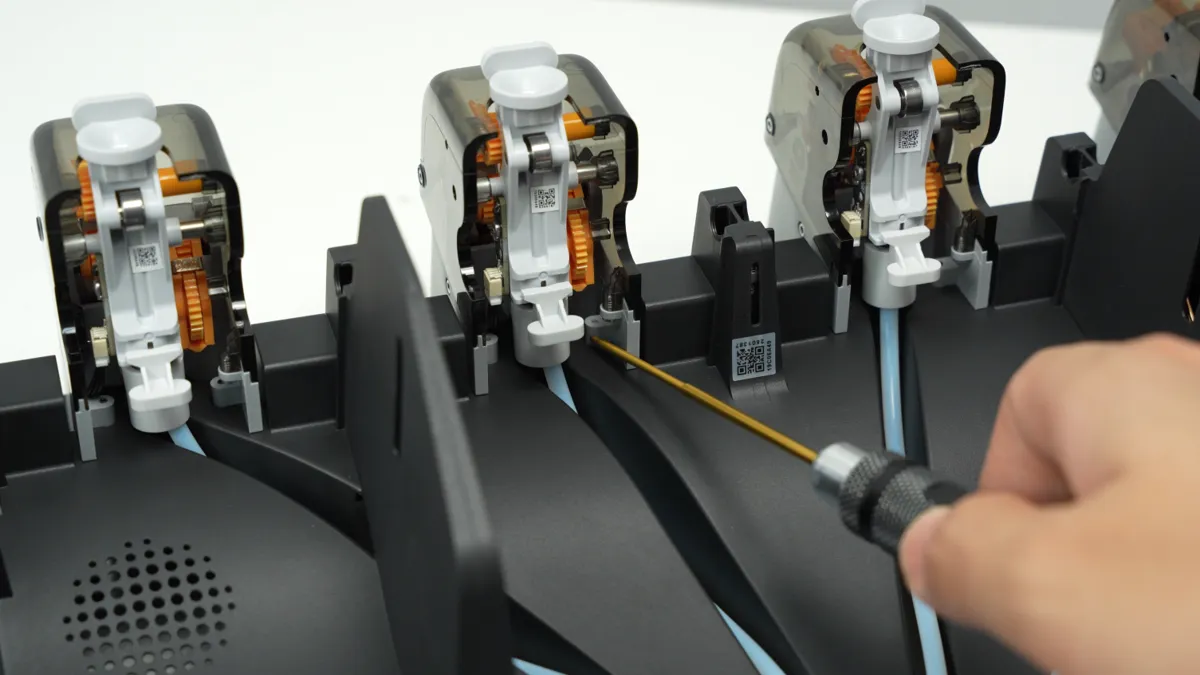

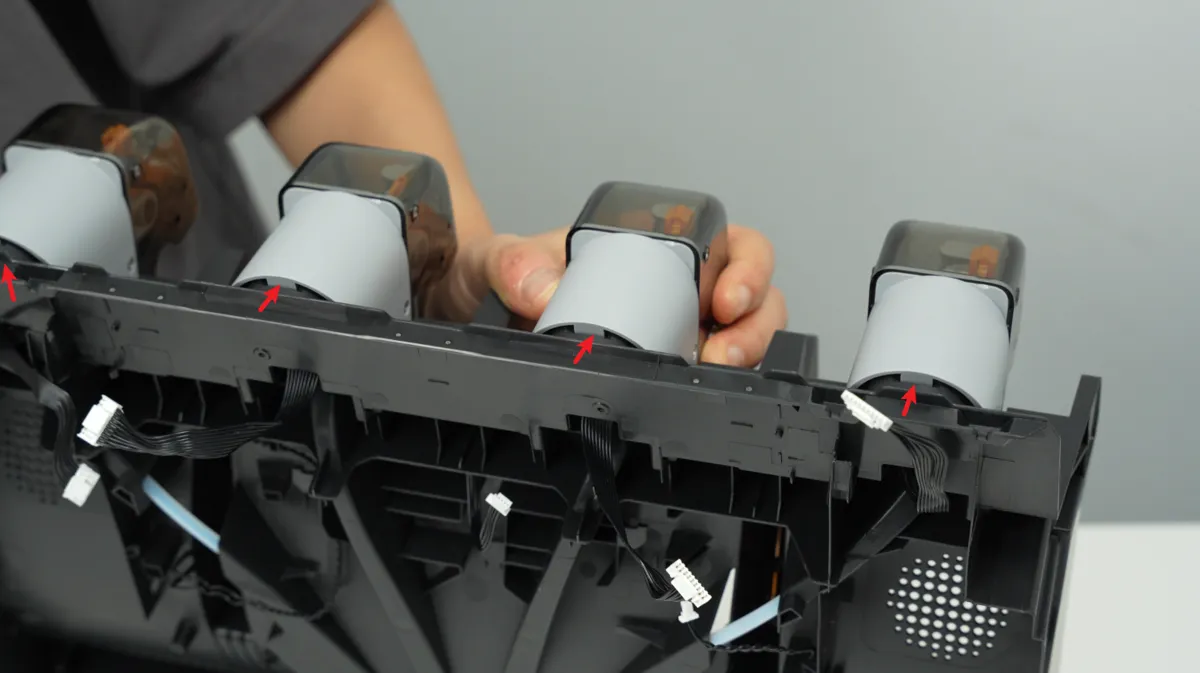

Når du monterer feeder-enhederne, skal du først flugte den forreste klips. Når den er på plads, skubber du den fremad. Når du hører et klik, betyder det, at skruehullet flugter på plads, hvorefter du spænder skruen.

Trin 4 - Monter venstre og højre tørreenhed

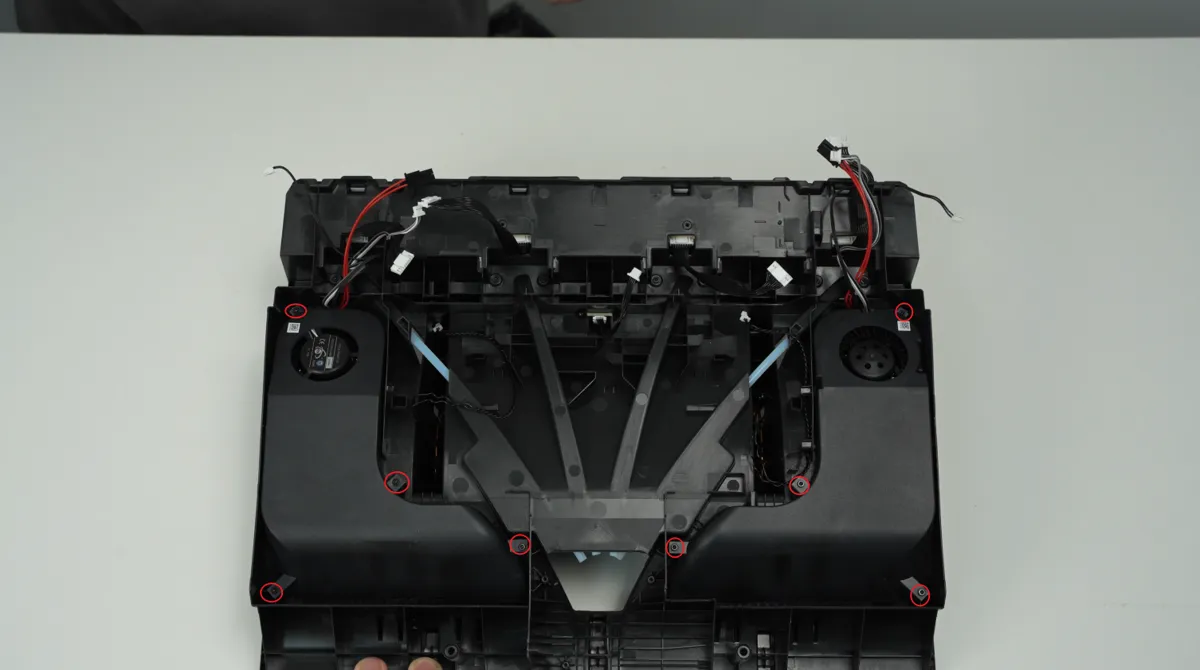

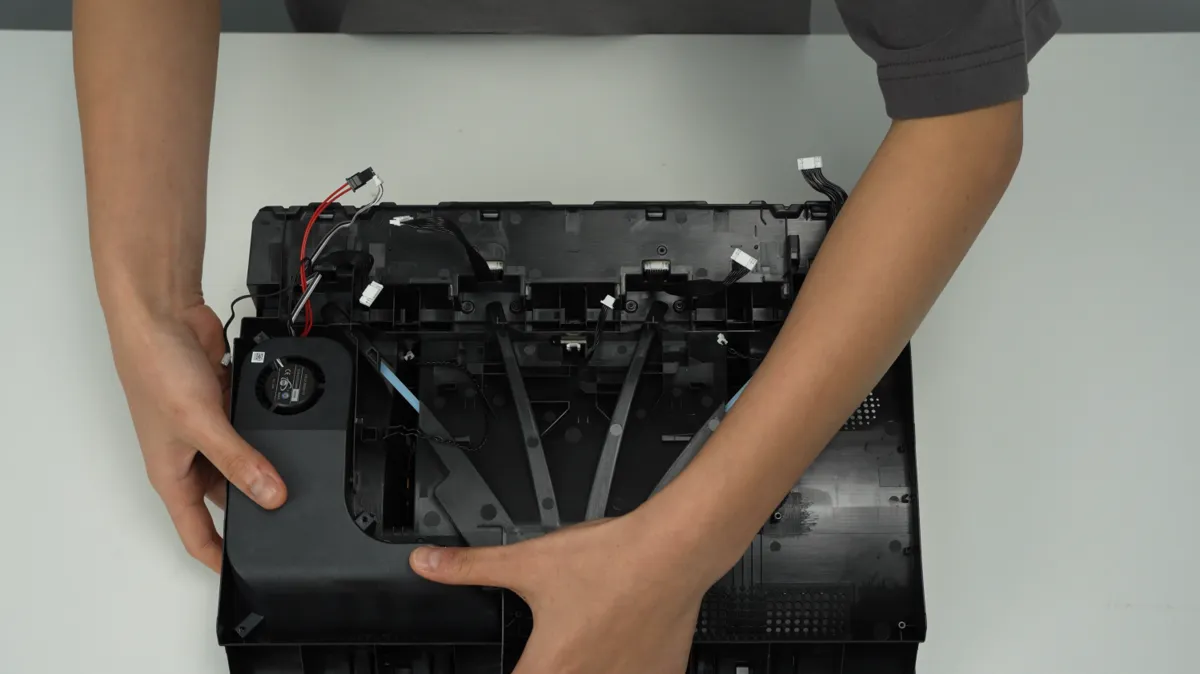

Flugt tørreenhedens skruehuller, tryk tørreenheden ned for at låse klipsen, pas på ikke at klemme kablet, og spænd de fire skruer D.

Trin 5 - Monter filament-hubben

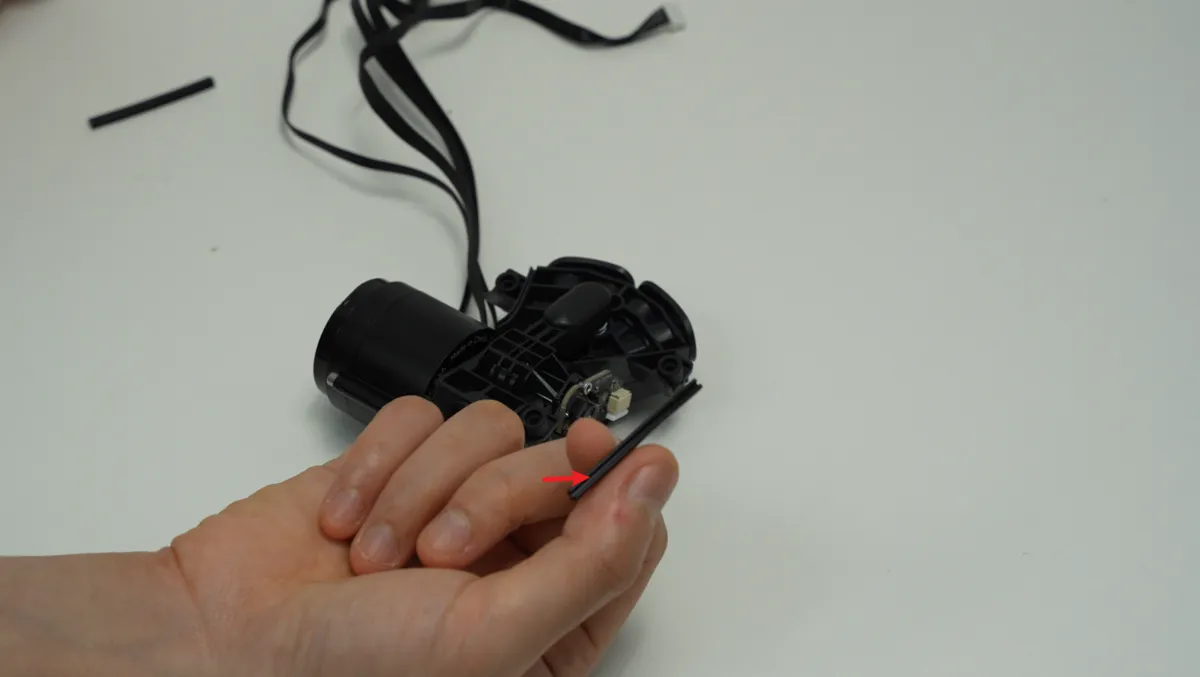

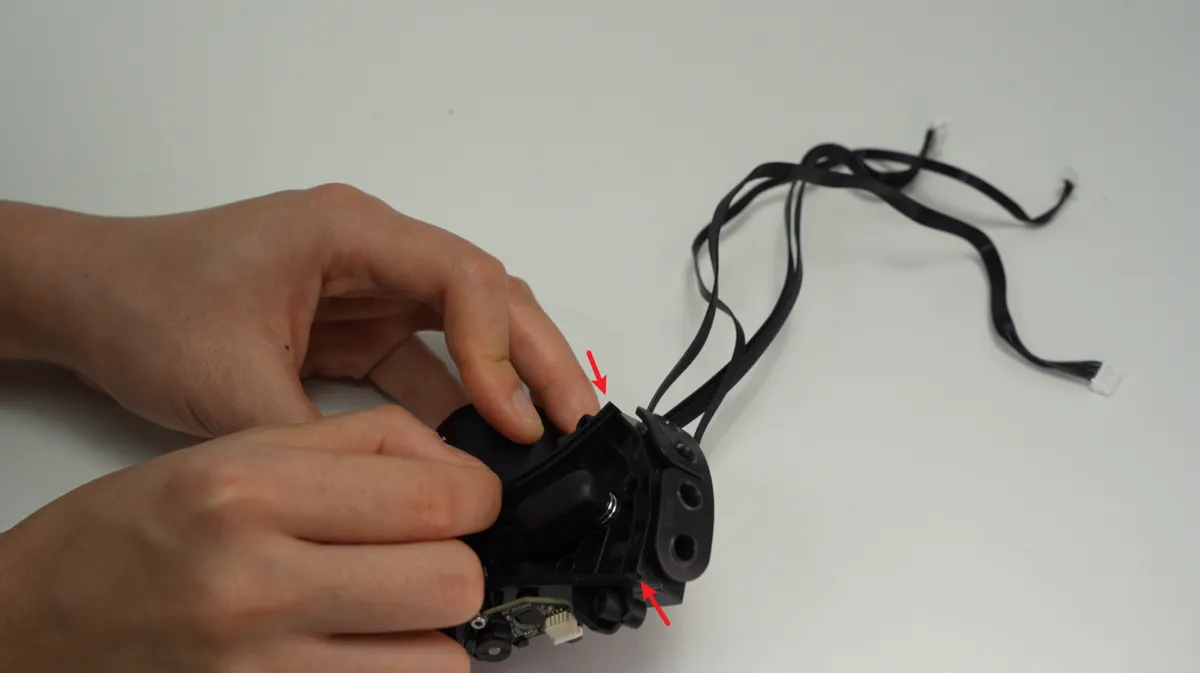

Monter to støddæmpende pakninger, så pakningernes riller flugter med filament-hubbens øverste kant.

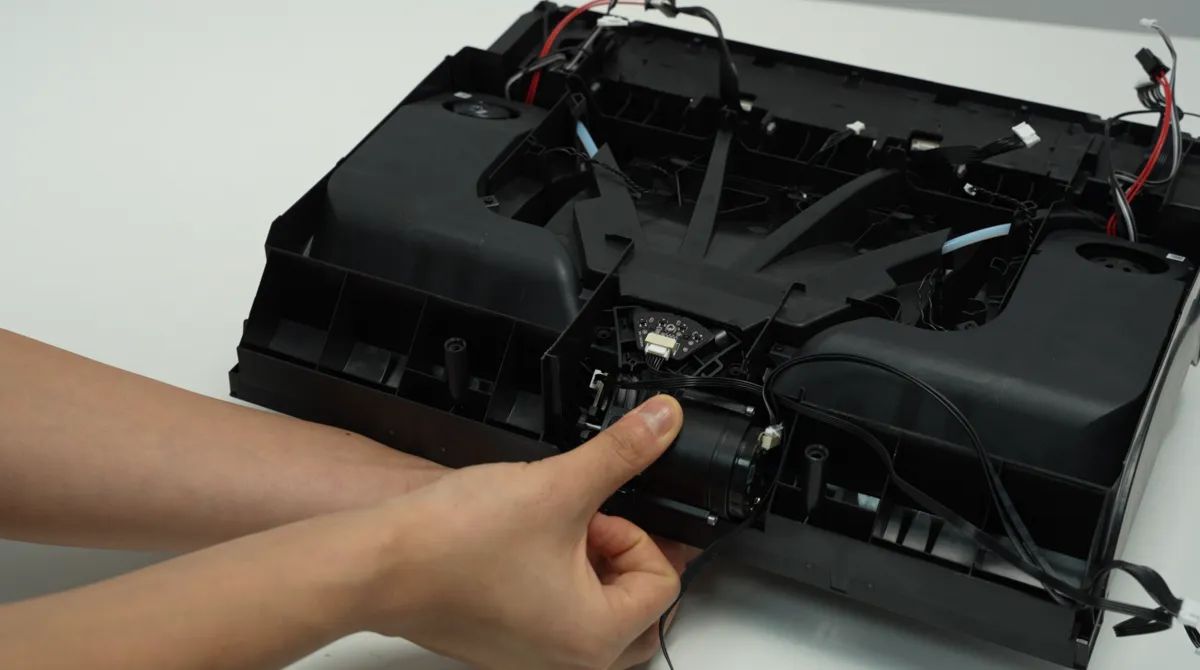

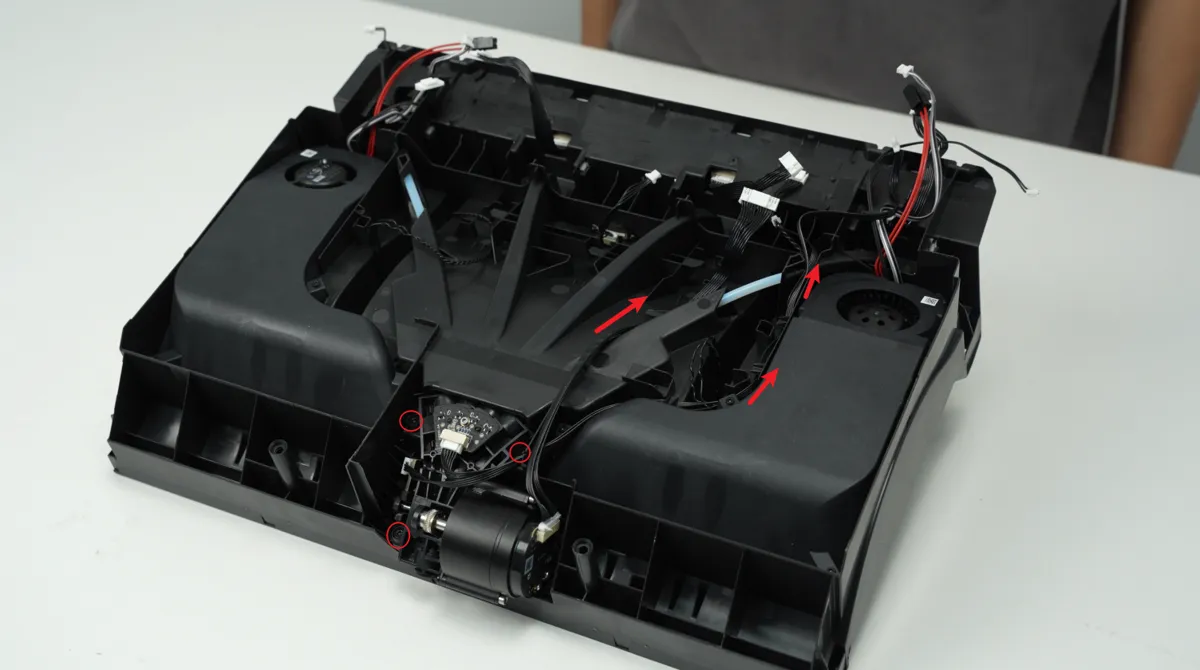

Når du genmonterer filament-hubben, skal du bruge den anden hånd til at skubbe PTFE-slangen ind bagfra, så det er nemmere at klikke filament-hubben på plads og flugte den med skruehullet. Vær opmærksom på den støddæmpende silikonestrimmel på filament-hubben, så du ikke overser den. Efter du har skruet de 3 skruer C i, ordner du kablerne.

Trin 6 - Monter mainboardet

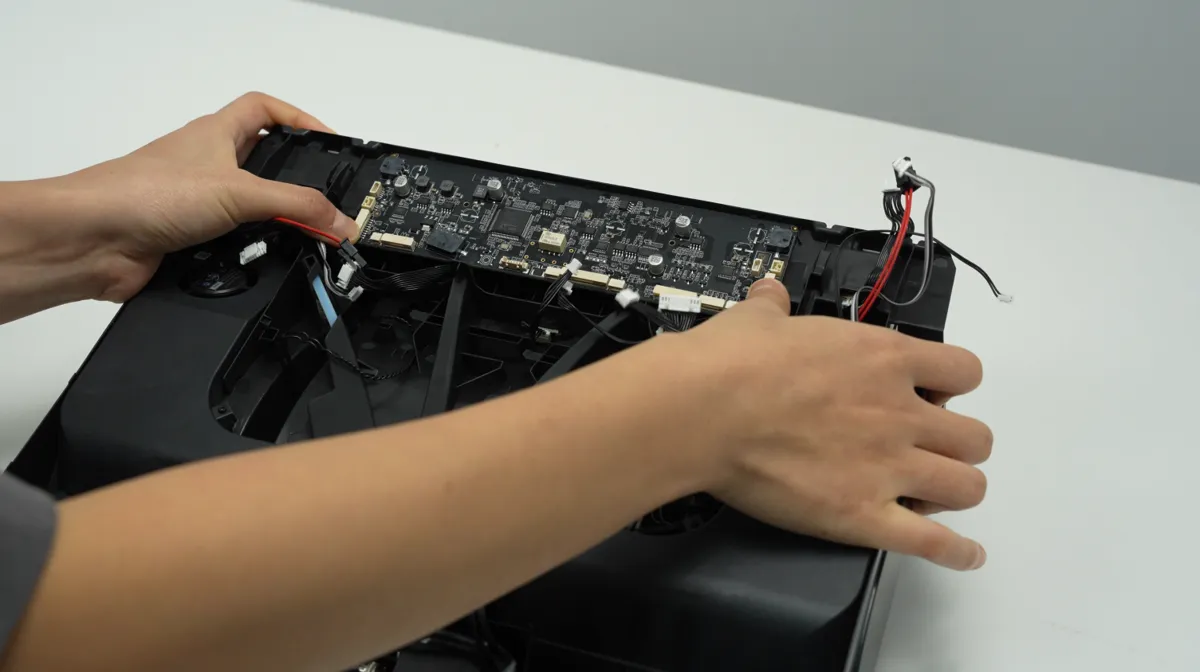

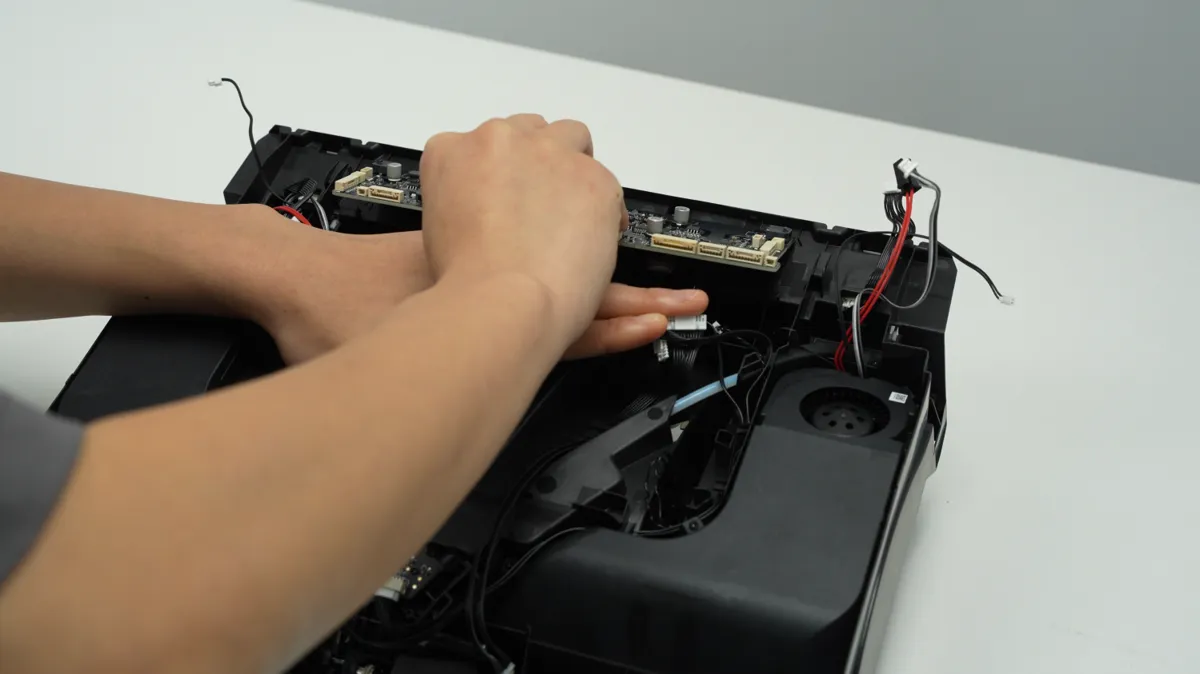

Monter mainboardet på AMS'ens mellemramme. Sæt først AMS'ens mainboard ind i de 3 klips på øverste kant nedefra og op, tryk det derefter let ned, og sæt det ind i de 2 klips i venstre og højre side.

Påmindelse: Når du monterer AMS'ens mainboard, skal du være opmærksom på at tjekke stikket og ikke trykke på stikket på bagsiden af mainboardet.

I dette trin må du ikke spænde mainboardets 2 skruer. Efter alle stik er sat i i næste trin, spænder du skruerne.

Trin 7 - Tilslut 18 kabler til AMS'ens mainboard

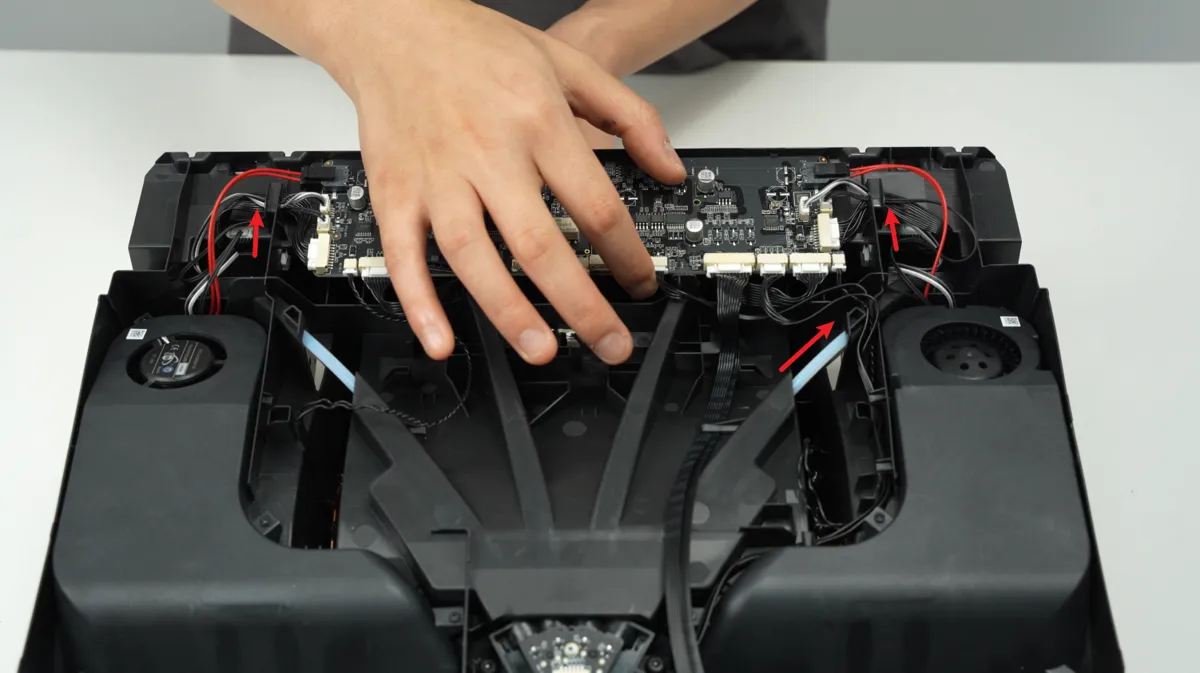

Tilslut de 18 kabler efter mærkerne eller efter fotos taget før frakoblingen. Efter du har bekræftet, at mainboardet er monteret og holdt fast af 5 klips, spænder du de 2 skruer.

Tip: Tjek, at hvert stik er sat helt i. For eksempel høres et klik, når feeder-stikkene er sat helt i, så du undgår unormal drift af AMS'en efter opstart.

Trin 8 - Monter støttebøsningssamlingerne og PTFE-slangerne

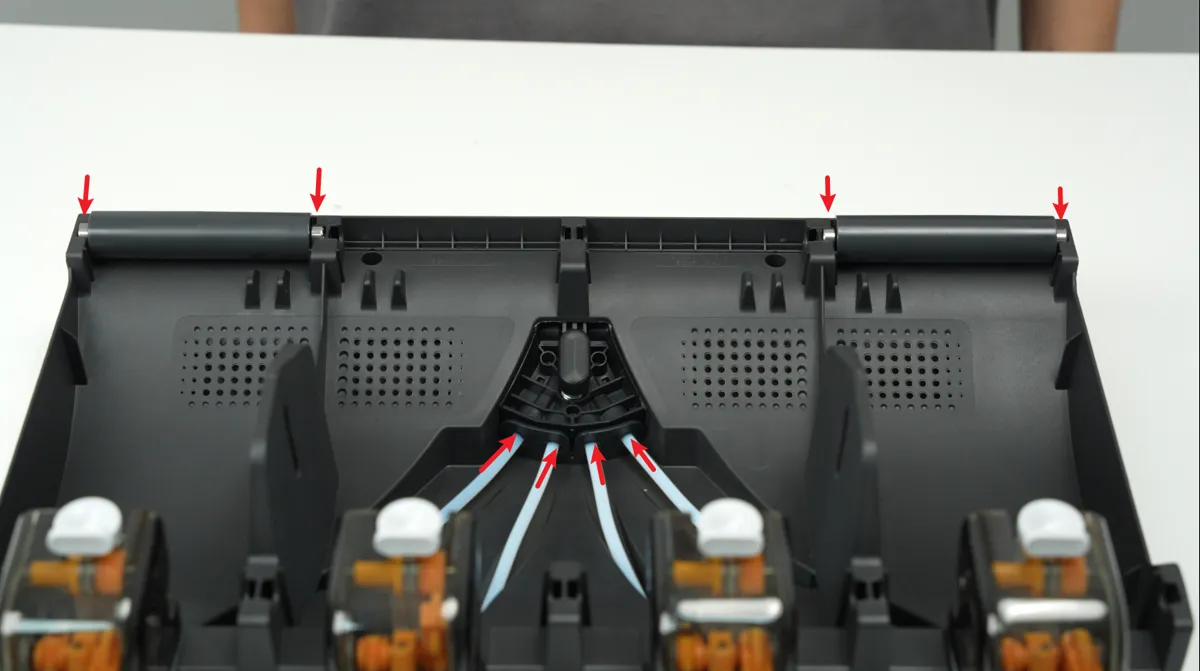

Monter de 4 aktive støttebøsningssamlinger i AMS'ens mellemramme og de drevne støttebøsningssamlinger til slot 1 og 4, og sæt PTFE-slangen i.

Bemærk, at de drevne støttebøsningssamlinger til slot 2 og 3 ikke skal monteres i dette trin, så de ikke blokerer mellemrammens skruehuller.

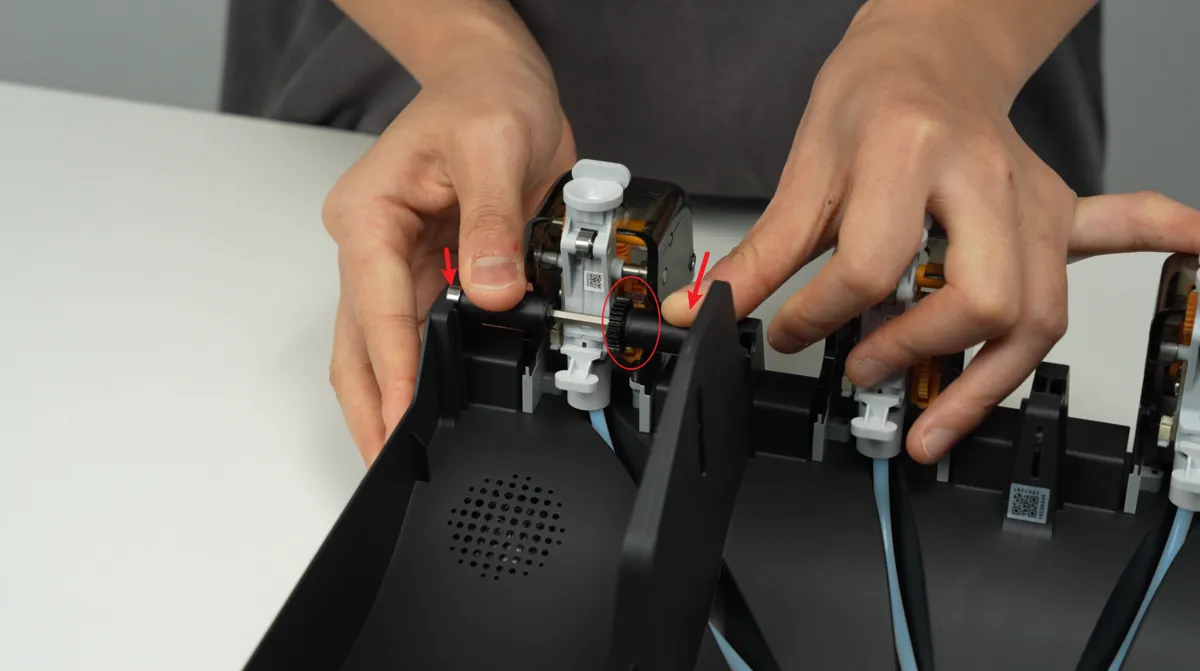

Når du monterer AMS'ens aktive støttebøsningssamling i mellemrammen, skal du være opmærksom på at flugte feeder-enhedens hjulposition, så du ikke monterer den omvendt, og sikre, at lejerne i begge ender er trykket på plads.

Trin 9 - Monter mellemrammesamlingen og den drevne støttebøsningssamling

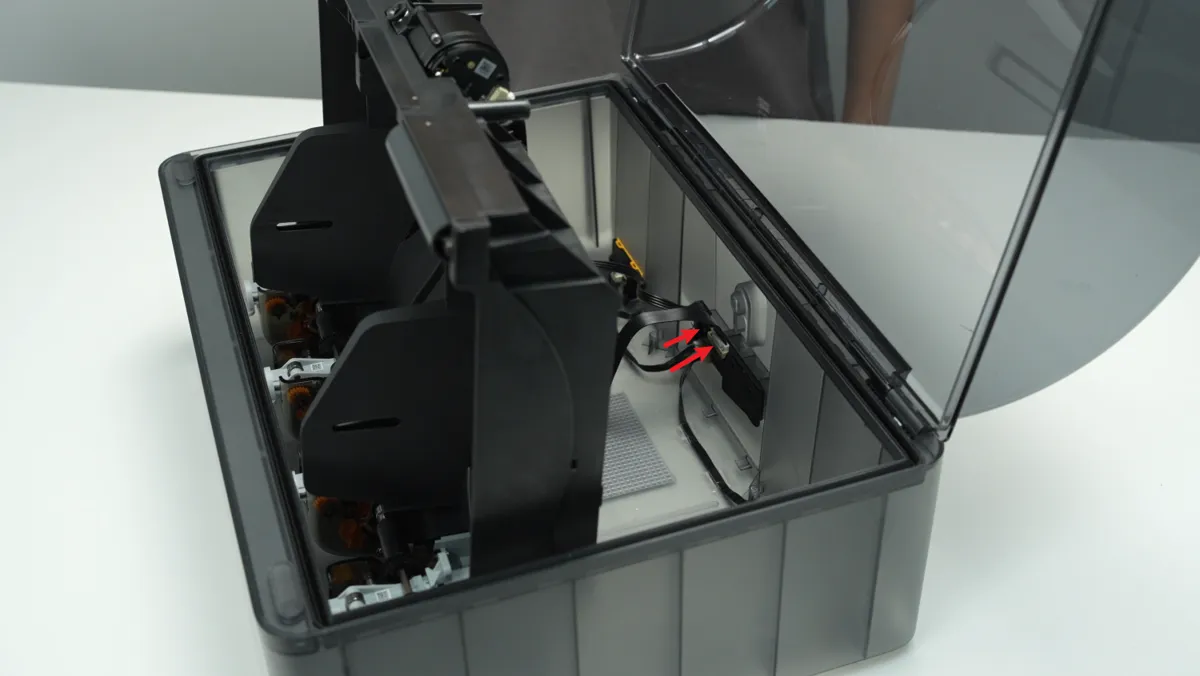

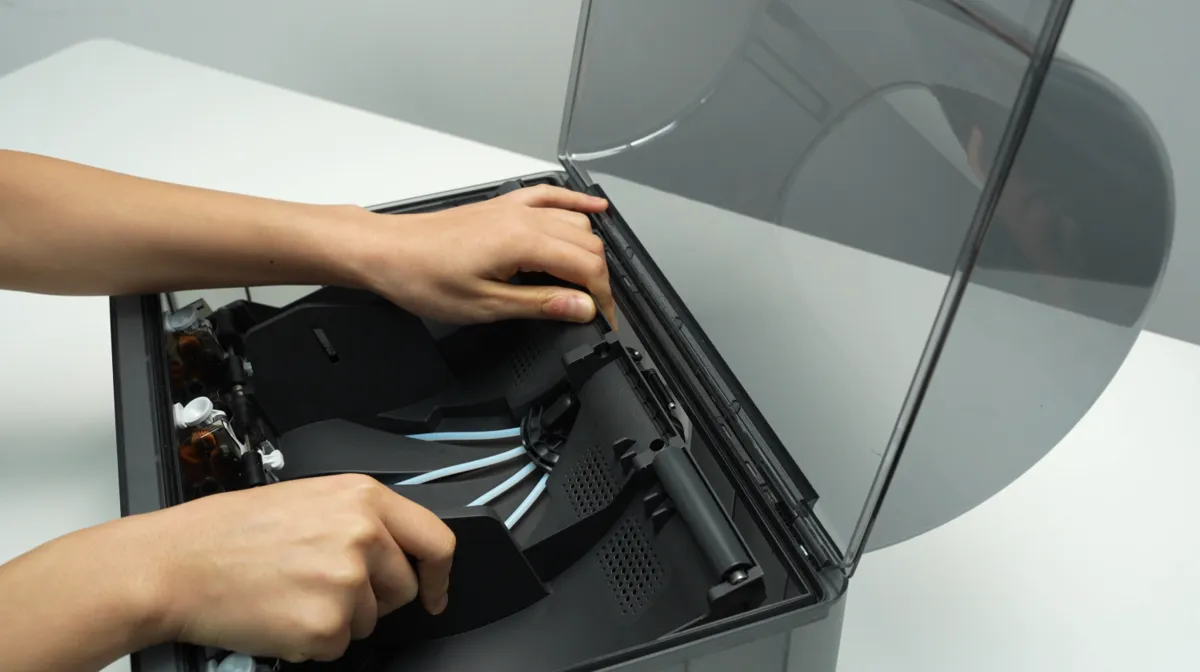

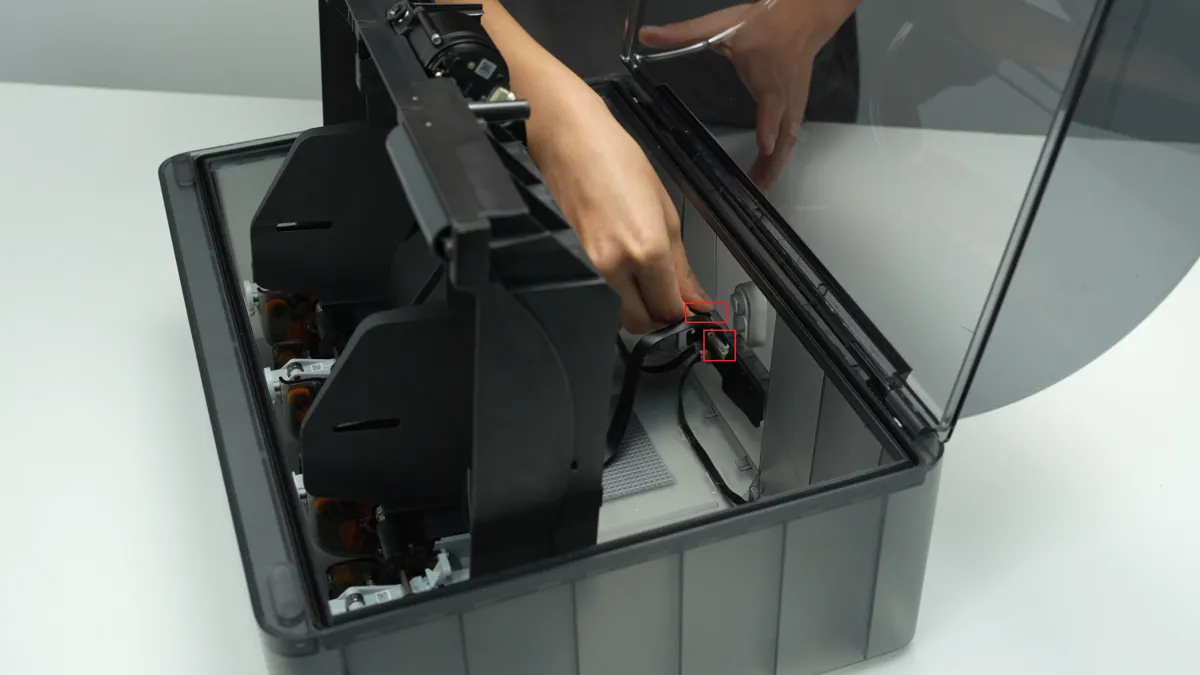

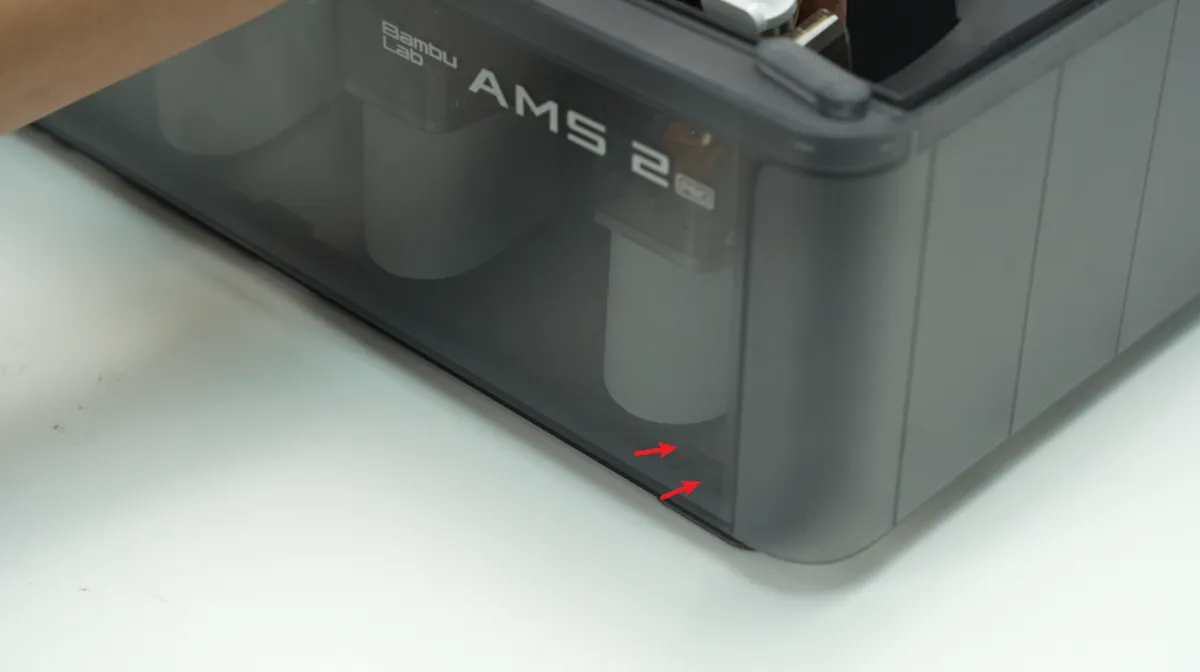

Monter AMS'ens mellemramme i AMS'ens bundcover, og tilslut signalkablet og strømkablet til AMS'ens strømkort.

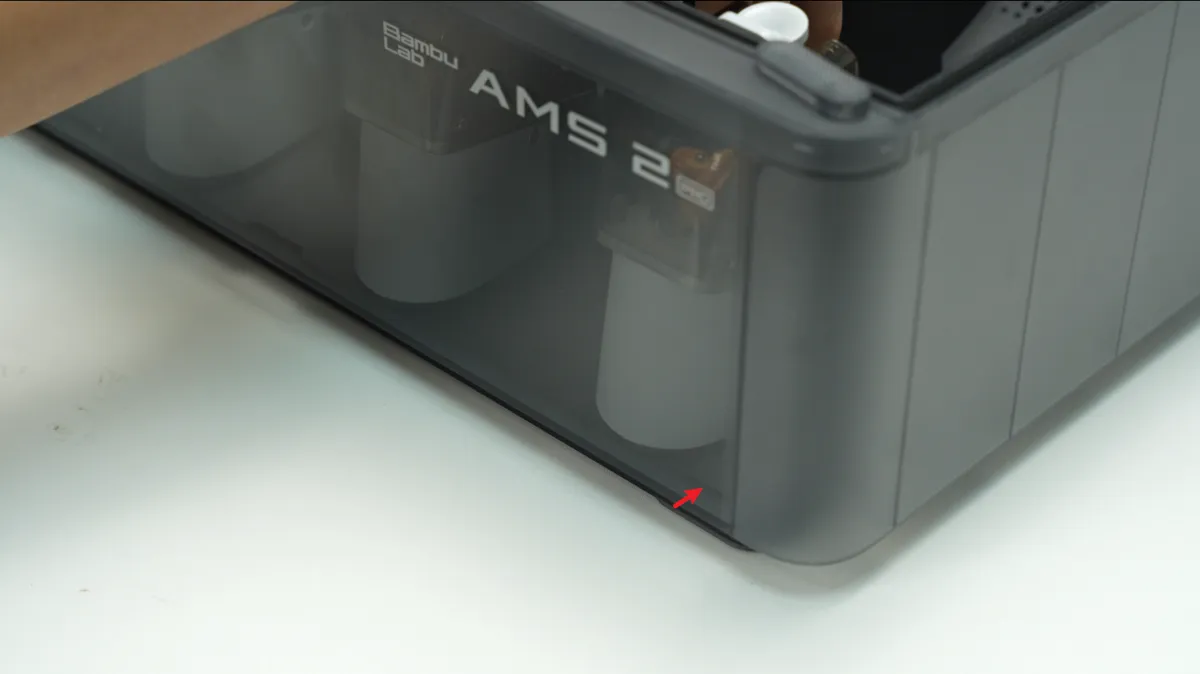

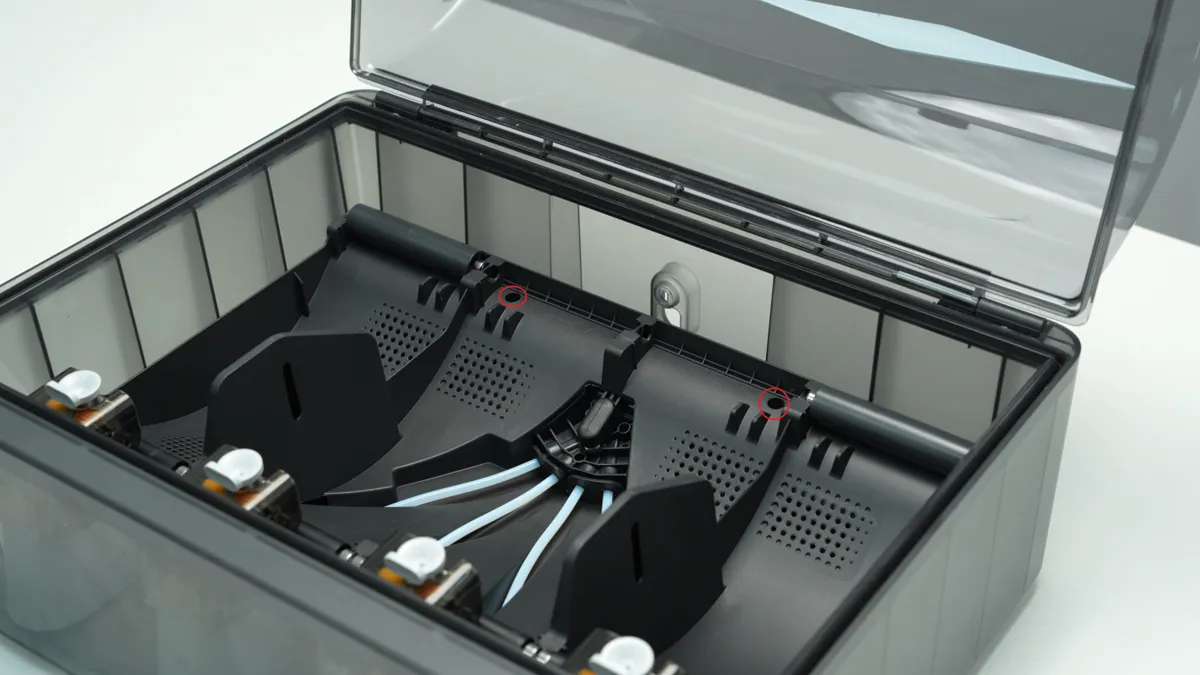

Efter AMS'ens mellemramme er monteret på plads, skruer du 2 skruer i for at fastgøre den. Når du monterer mellemrammen, kan du skubbe den lidt fremad, derefter klemme filament-hubbens motor med hånden og trykke den ned i den lavthængende enhed. Bemærk, at AMS'ens bundcover først er korrekt monteret, når en tap er sat ind i mellemrammens slot.

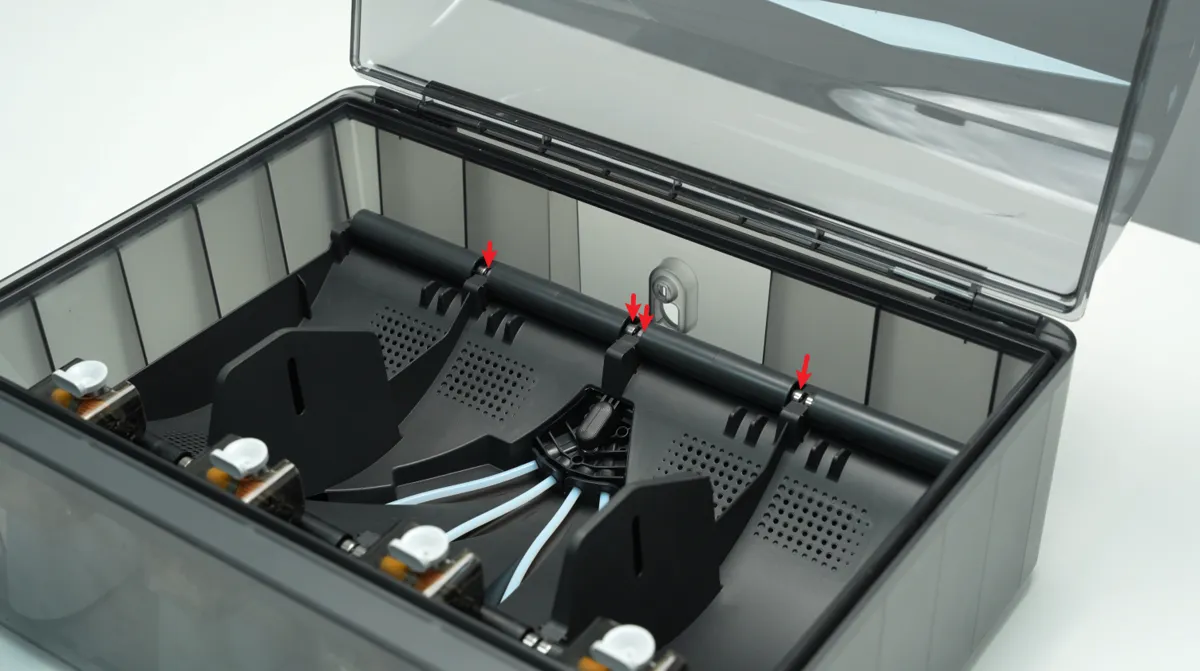

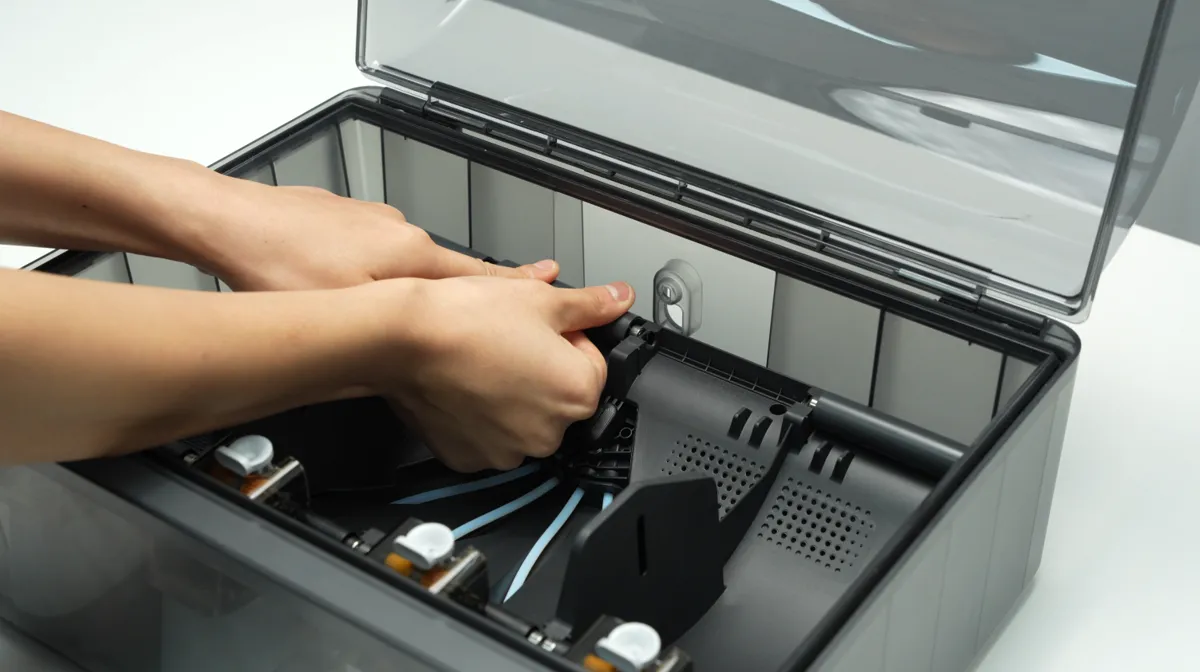

Monter de 2 midterste drevne støttebøsningssamlinger, og sørg for, at lejerne i begge ender af de 2 drevne støttebøsninger er trykket på plads.

Trin 10 - Monter udløserknappen til PTFE-slangen

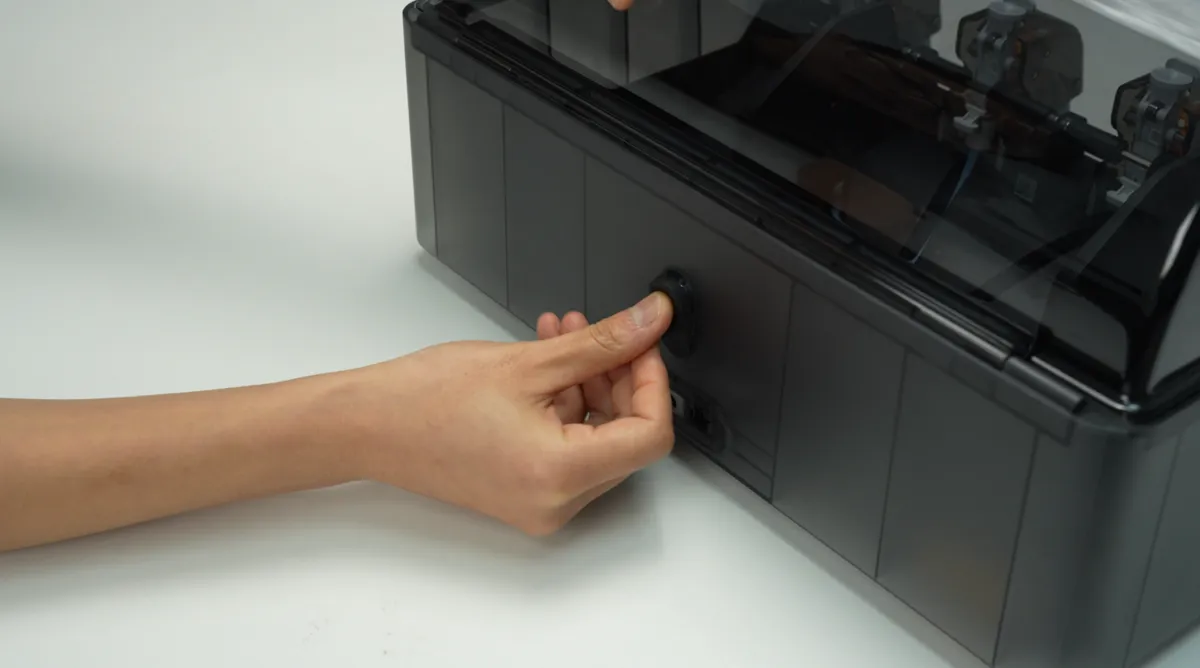

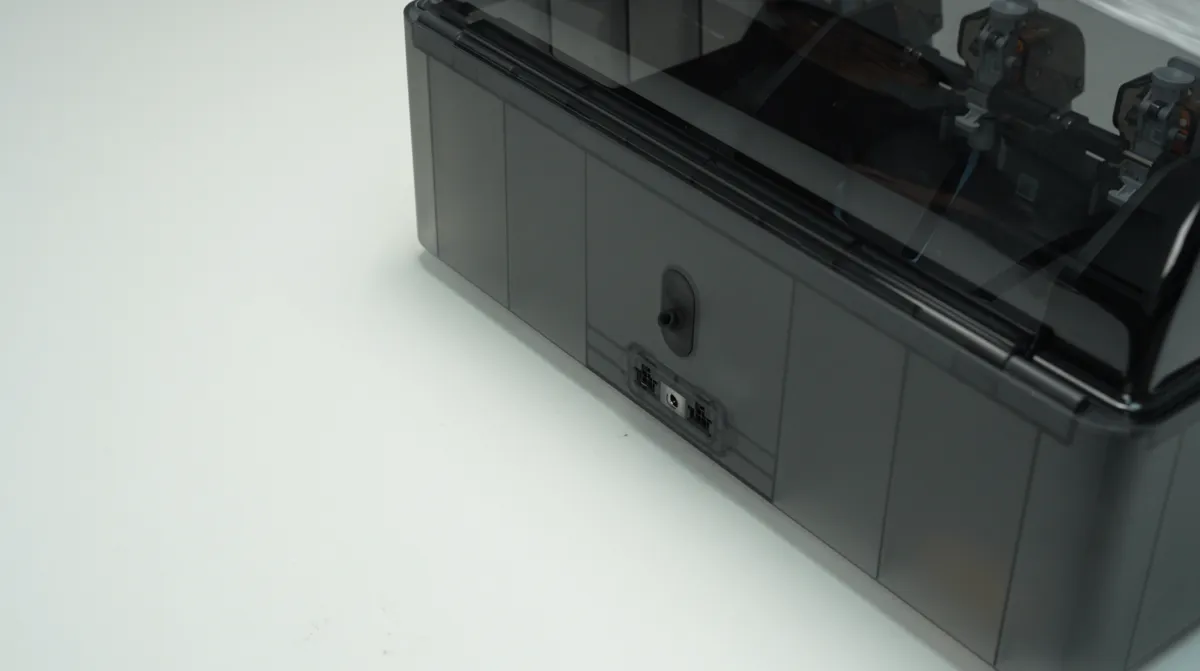

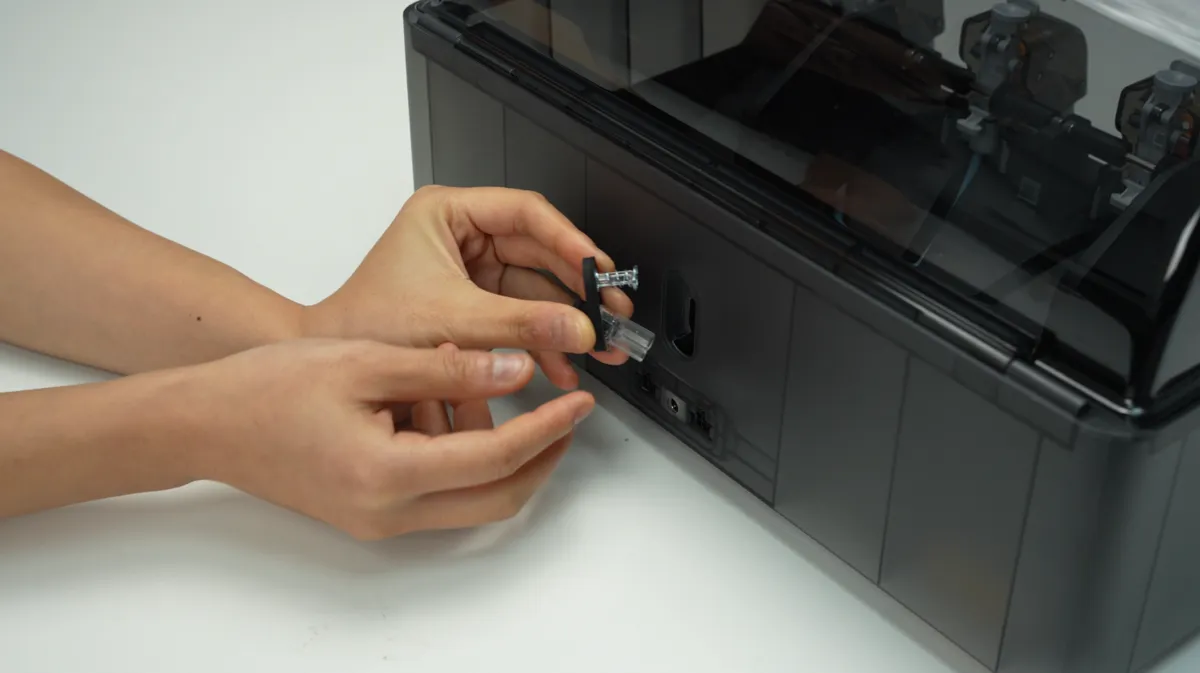

Tryk udløserknappen til PTFE-slangen tilbage i huset i følgende retning, sæt klipsen jævnt ind i det tilhørende slot, og hold det sorte silikonehus indlejret plant.

Trin 11 - Tilslut PTFE-slangen

Kontrollér, at PTFE-slangens silikonebeslag flugter med filamenthullet på filament-hub-enheden, og skub PTFE-slangen ind bag på AMS'en. Efter monteringen trækker du i PTFE-slangen for at bekræfte, at PTFE-slangen sidder fast.

Kalibrering

Tilslut strømkablet, forbind AMS'en til printeren, tænd for strømmen, og begynd at bruge AMS'en til at indlæse filamenter via betjeningen på skærmen. Kan indlæsningen gennemføres, og der ikke vises fejlmeddelelser under hele indlæsningsprocessen, er udskiftningen lykkedes.

Ellers skal du tjekke alle forbindelser og prøve igen. Fortsætter problemet, bedes du kontakte Bambu Labs serviceteam for yderligere hjælp.
