Udskift AMS Lite filament-tragtenhed

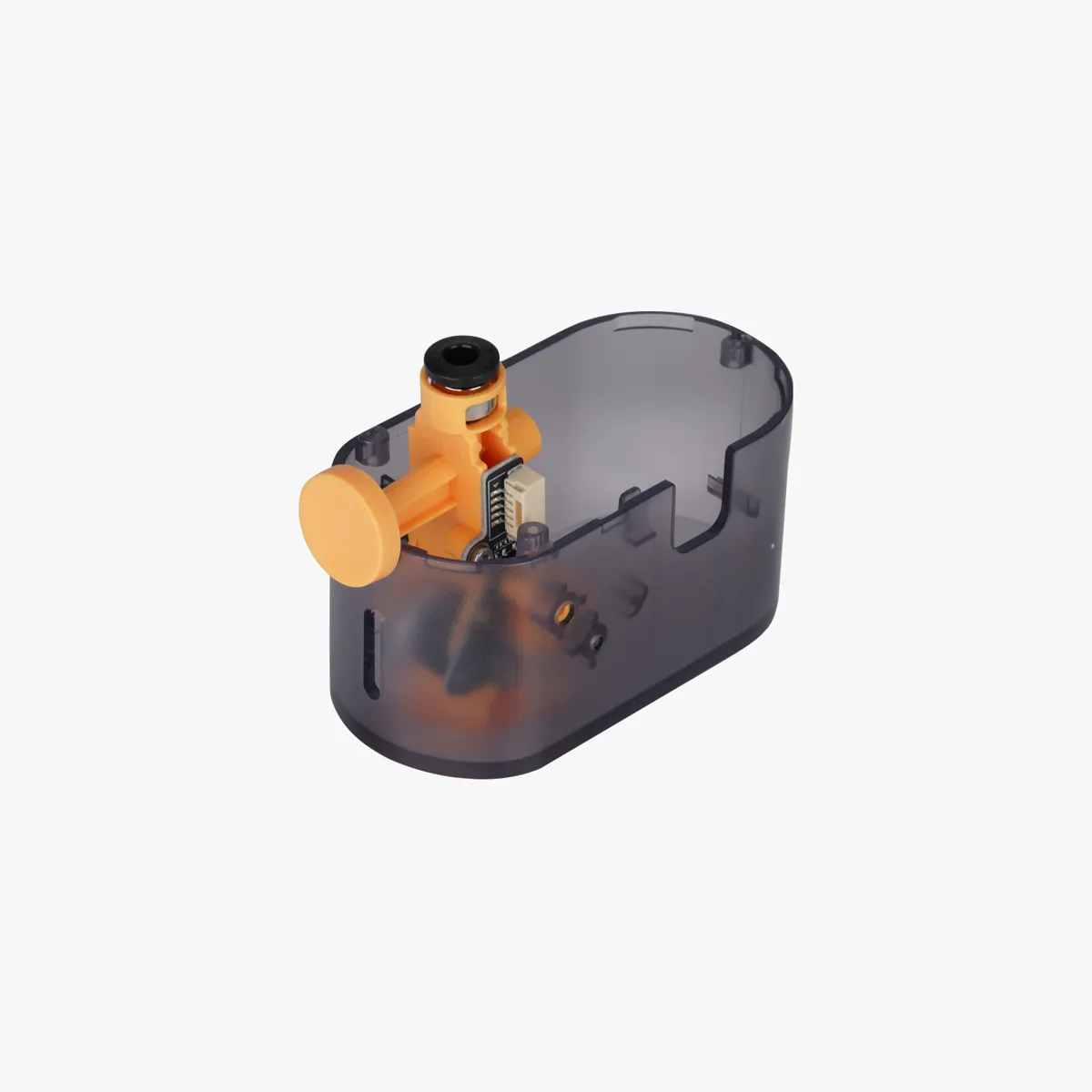

AMS Lite filament-tragtenhed

Denne guide giver vejledning og forholdsregler til udskiftning af AMS Lite filament-tragtenheden. Formålet er at skille filament-tragtenheden ad for at tjekke, om gearet roterer jævnt.

Da de øvre og nedre filament-tragtenheder på begge sider er ens i opbygning, udskifter denne artikel kun AMS Lite filament-tragtenhed (3) og forklarer nogle forholdsregler.

Hvornår skal den bruges?

1. Filamentsensoren i feederenheden kan ikke registrere filamenterne korrekt. For eksempel reagerer indikatorlyset ikke, når filamenterne er lagt i. Filament-tragtenheden skal udskiftes.
2. Feederenheden er svær at indføre i. Der er mistanke om, at gearene ikke roterer jævnt. Filament-tragtenheden skal fjernes for inspektion.

Værktøjsliste

• H1.5-/H2.0-unbrakonøgle
• En filamentrulle

Forudgående handling

Se om nødvendigt installationsvejledningen til AMS Lite for at lære, hvordan du fjerner og monterer AMS Lite-feederenheden på AMS Lite.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at afbryde AMS Lite fra printeren, før du udfører vedligeholdelse på AMS Lite og dens elektronik, for hvis du lader AMS Lite være tilsluttet under sådanne opgaver, kan det give kortslutning, som kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Hvis du har spørgsmål eller er i tvivl om at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give den hjælp, du har brug for.

Vejledning til afmontering

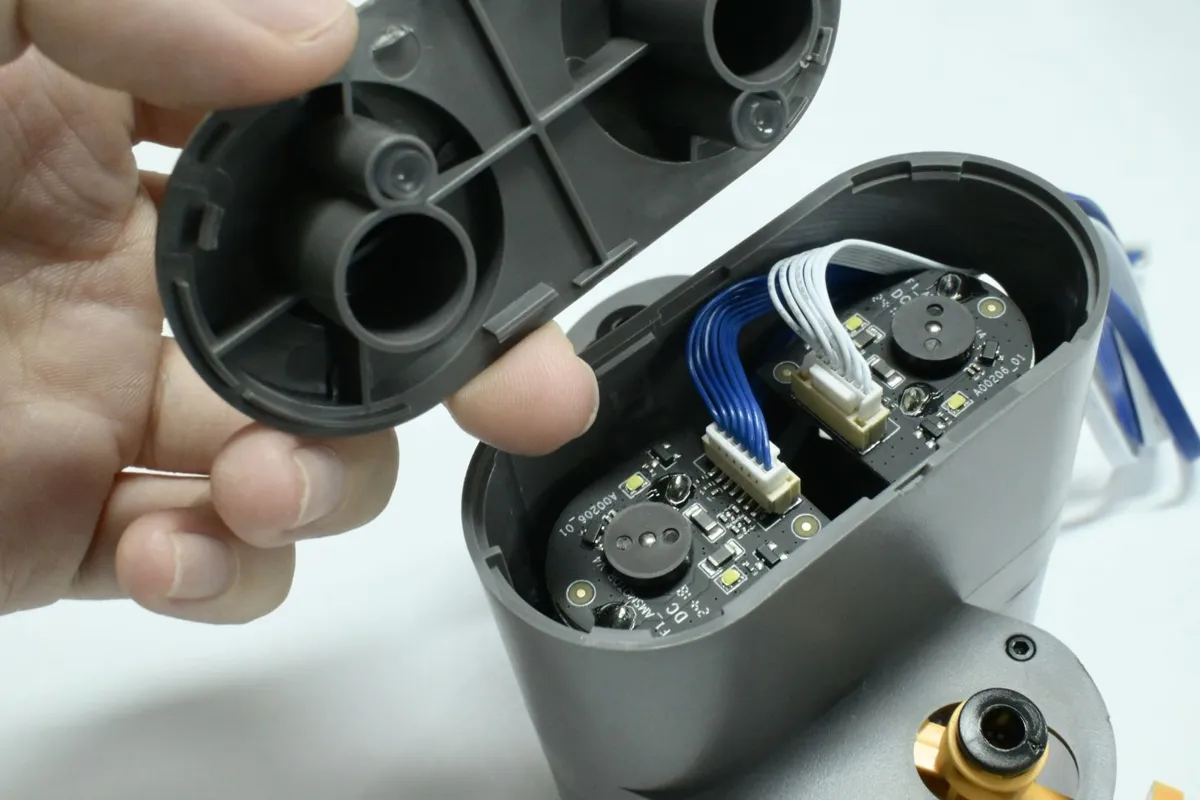

Trin 1: Fjern AMS-feederdækslet

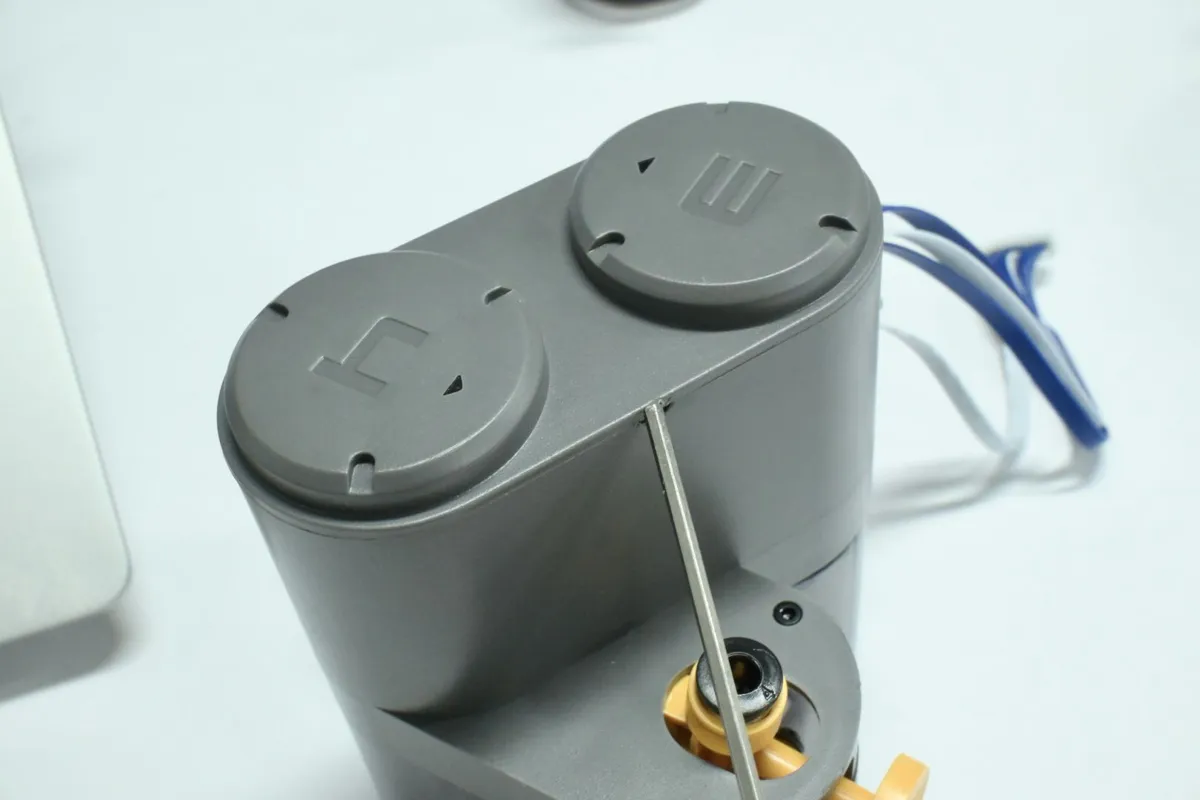

Brug en unbrakonøgle til forsigtigt at vippe topdækslet af i den indhakkede position og fjerne det.

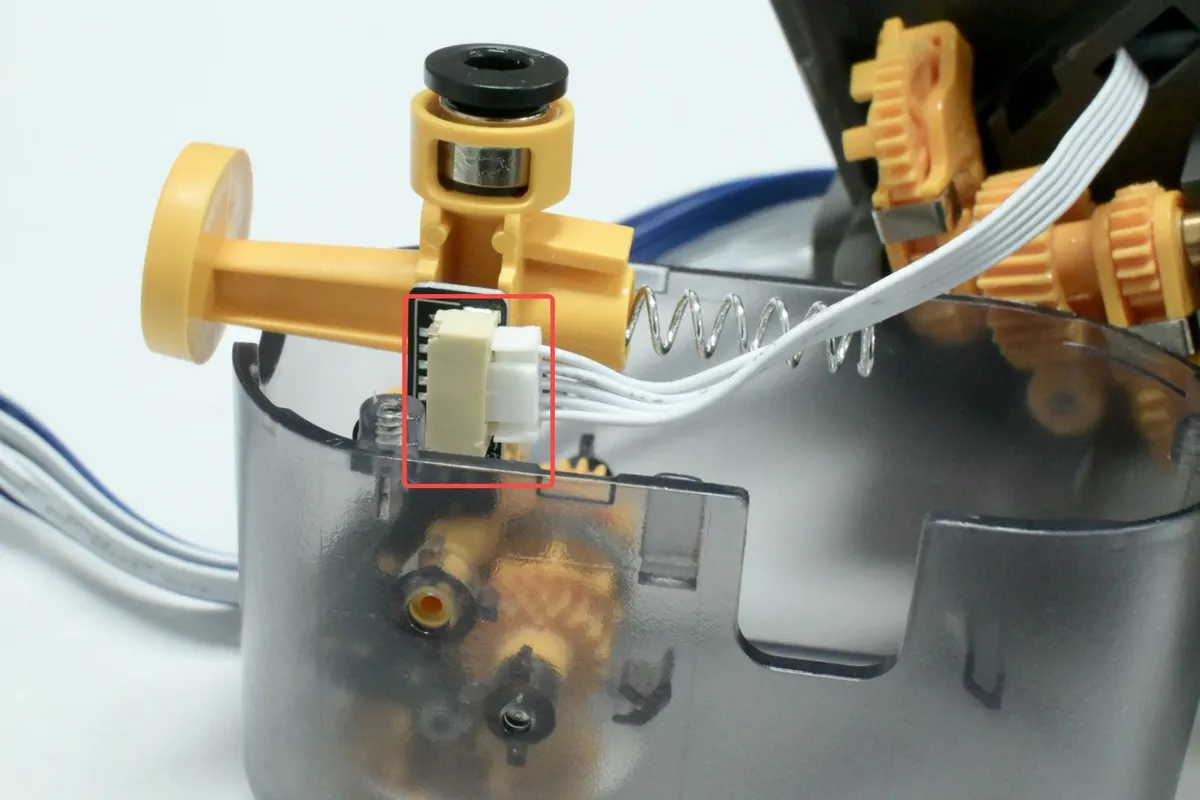

Trin 2: Fjern AMS filament-tragtenheden

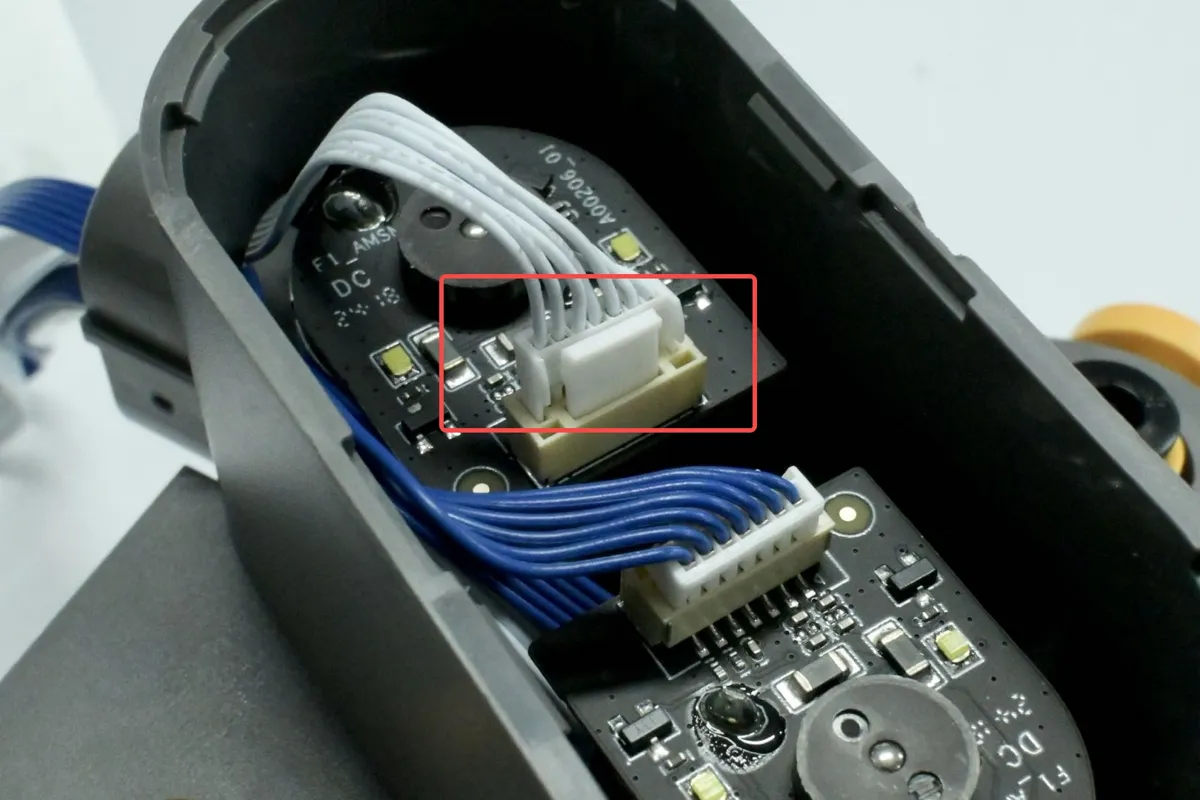

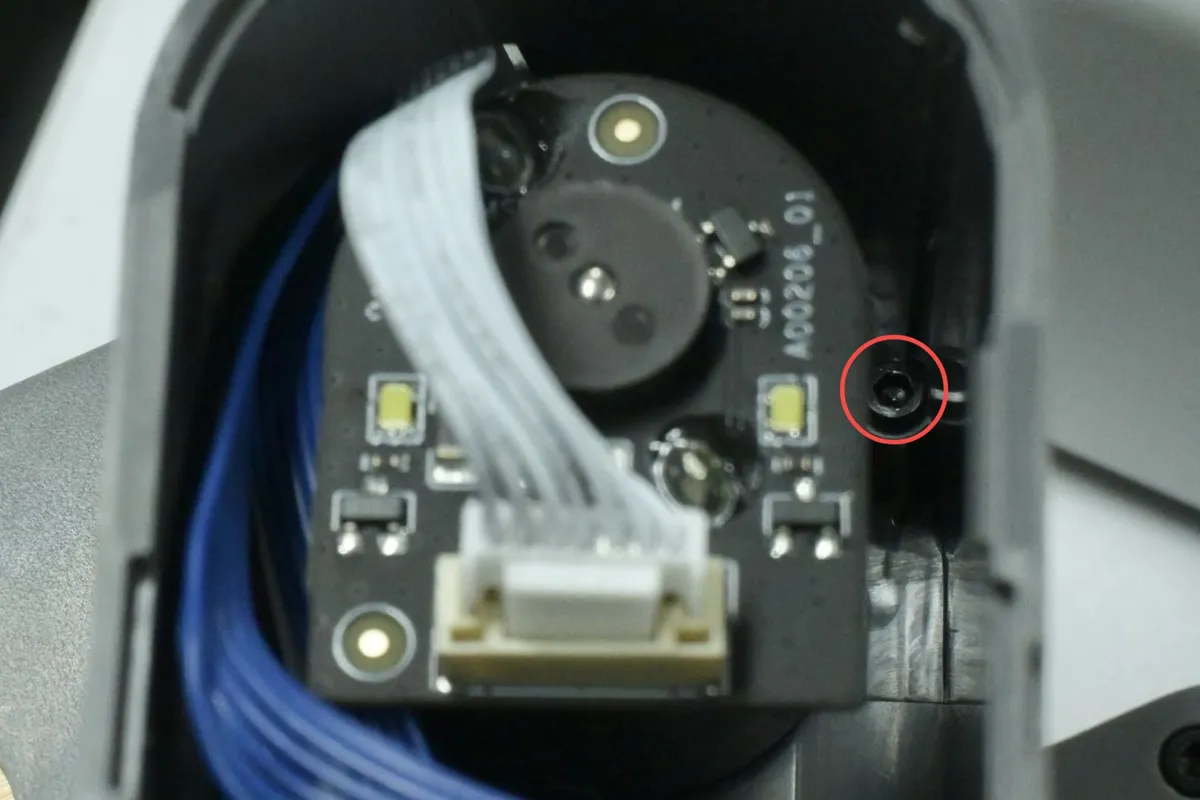

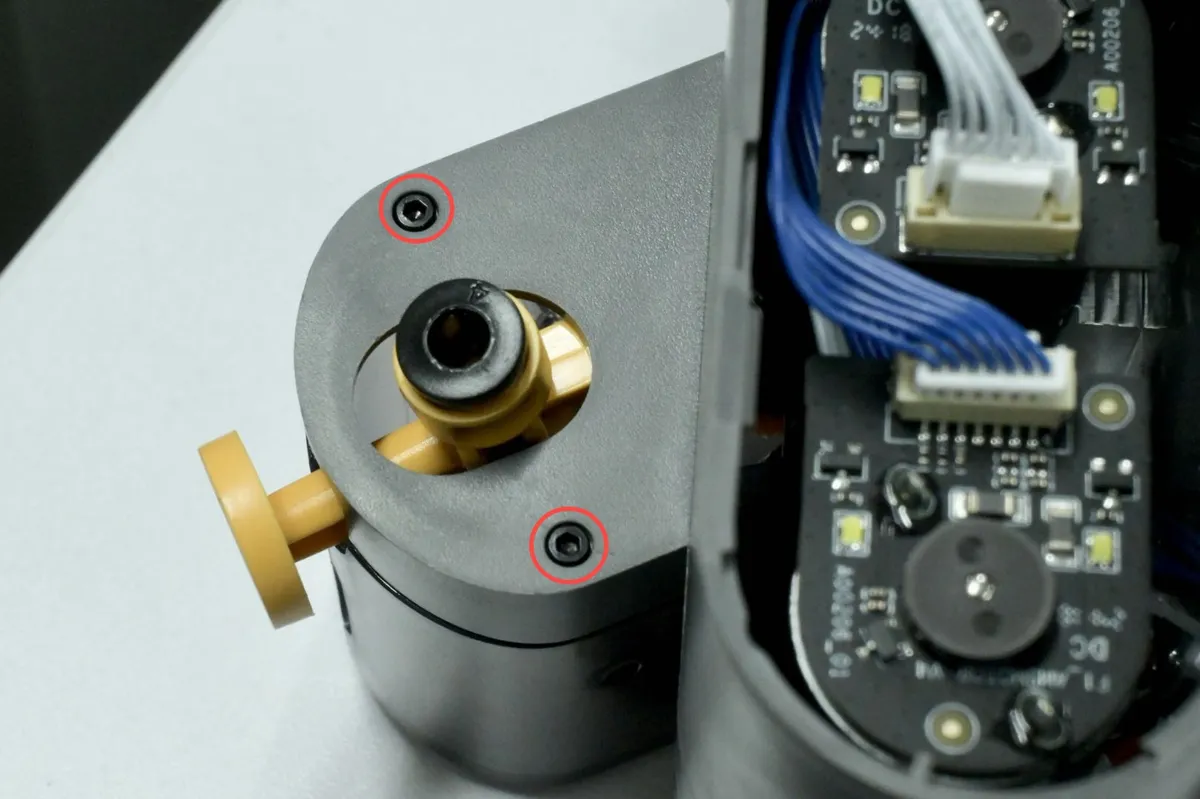

Skru de 3 skruer ud med en H1.5-unbrakonøgle for at løsne filament-tragtenheden, og afbryd ledningsforbindelserne.

Følgende trin bruges til at inspicere gearlejerne:

Trin 3: Fjern stiften

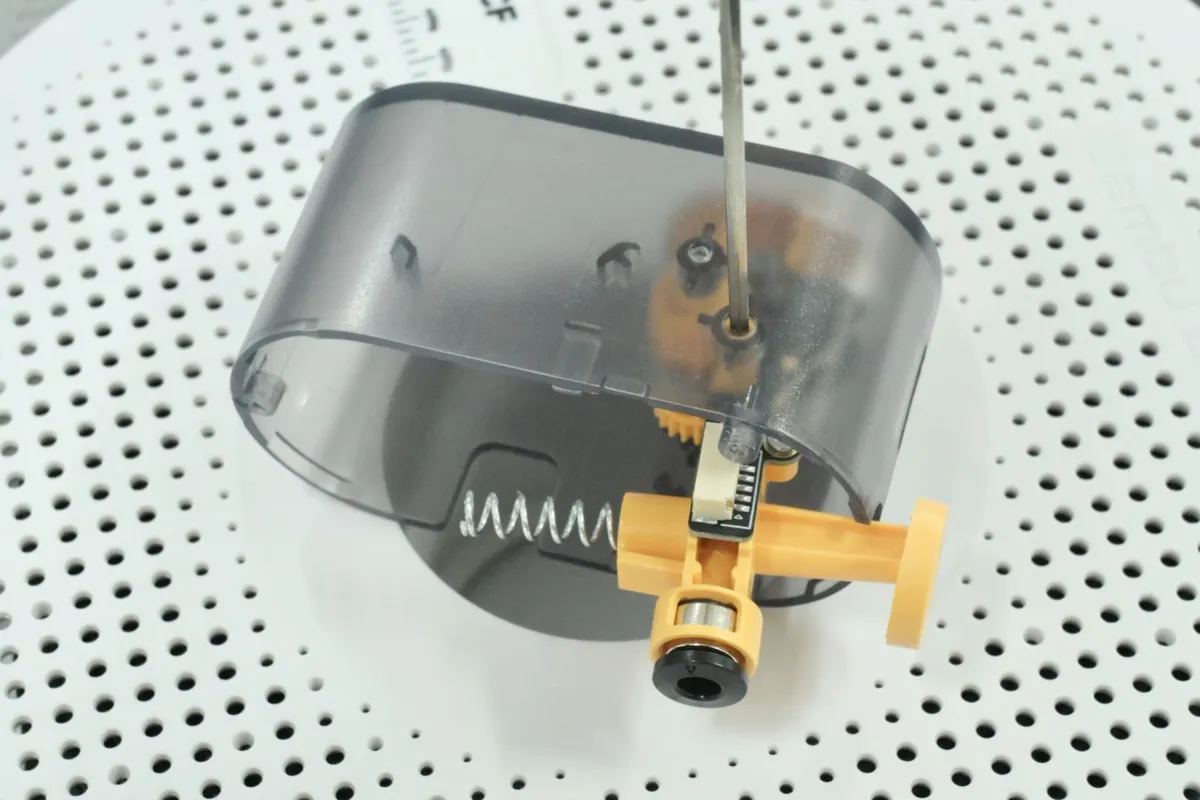

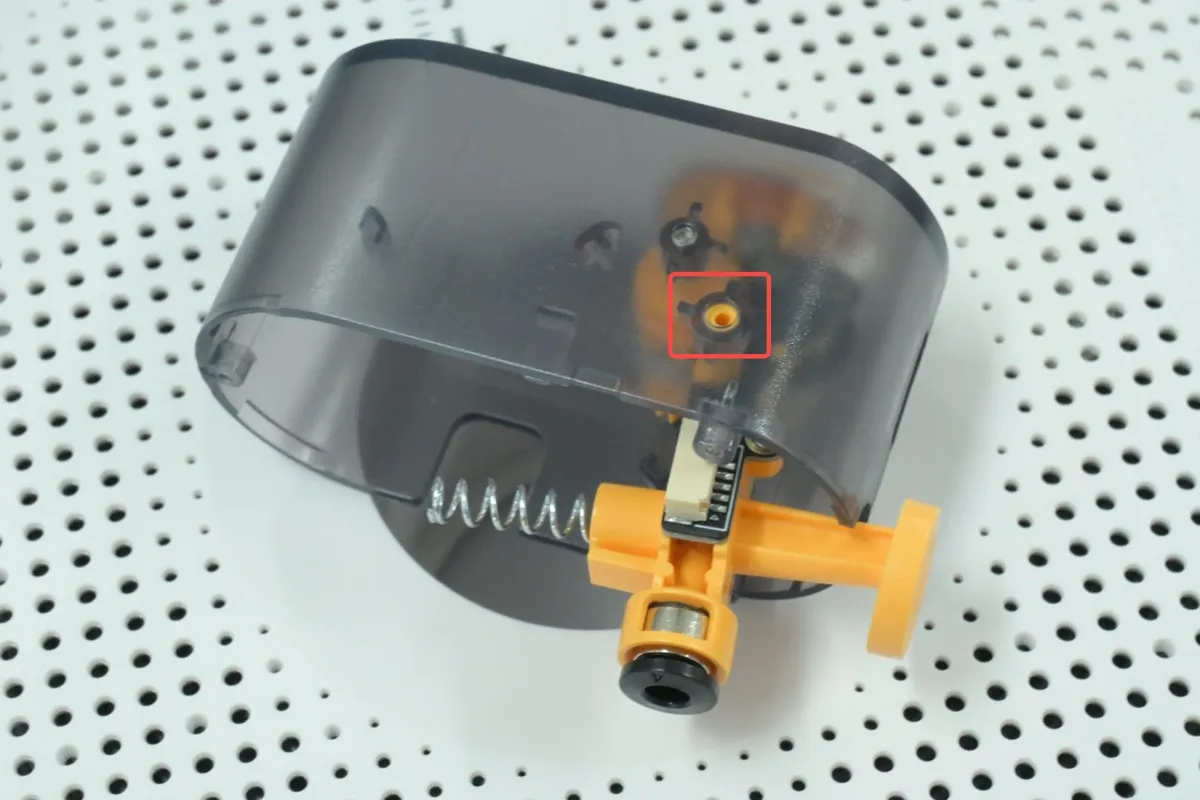

1. Brug en unbrakonøgle til at holde den ene side af tragten og skub stiften på den anden side kraftigt ud.

BEMÆRK: Dette kan gøres på en filamentrulle.

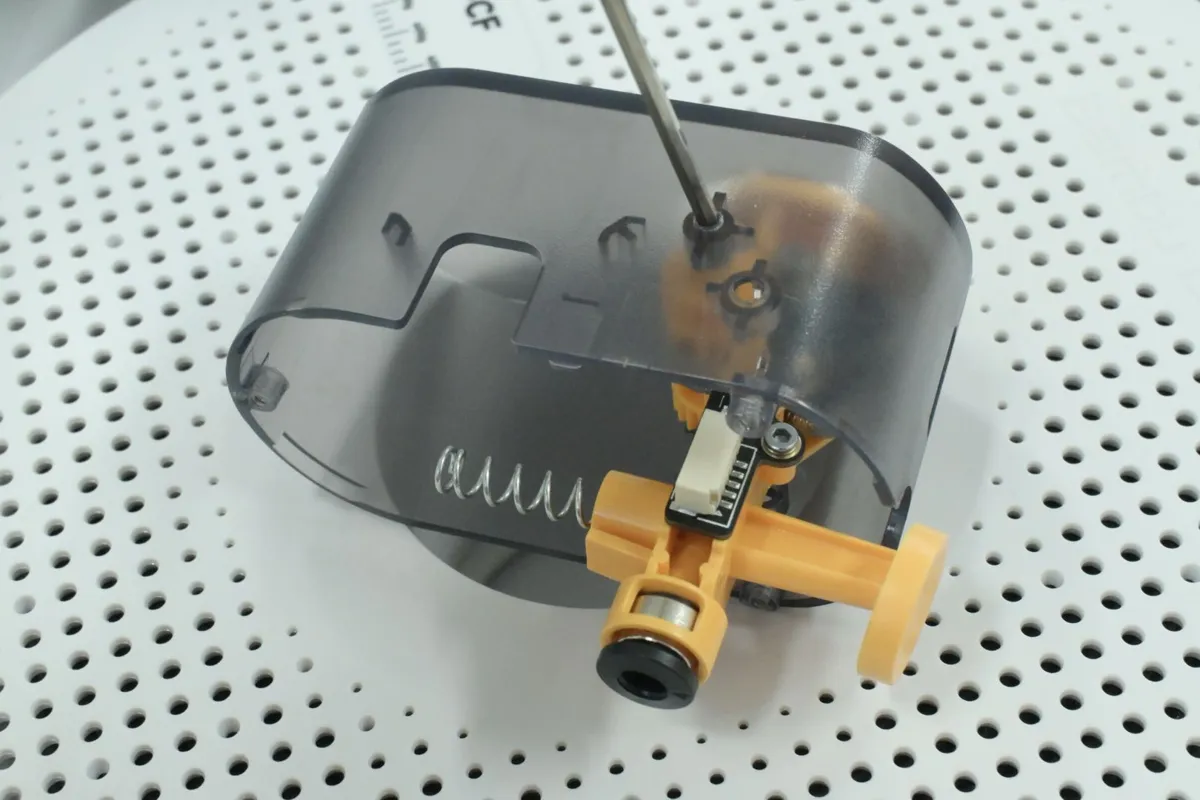

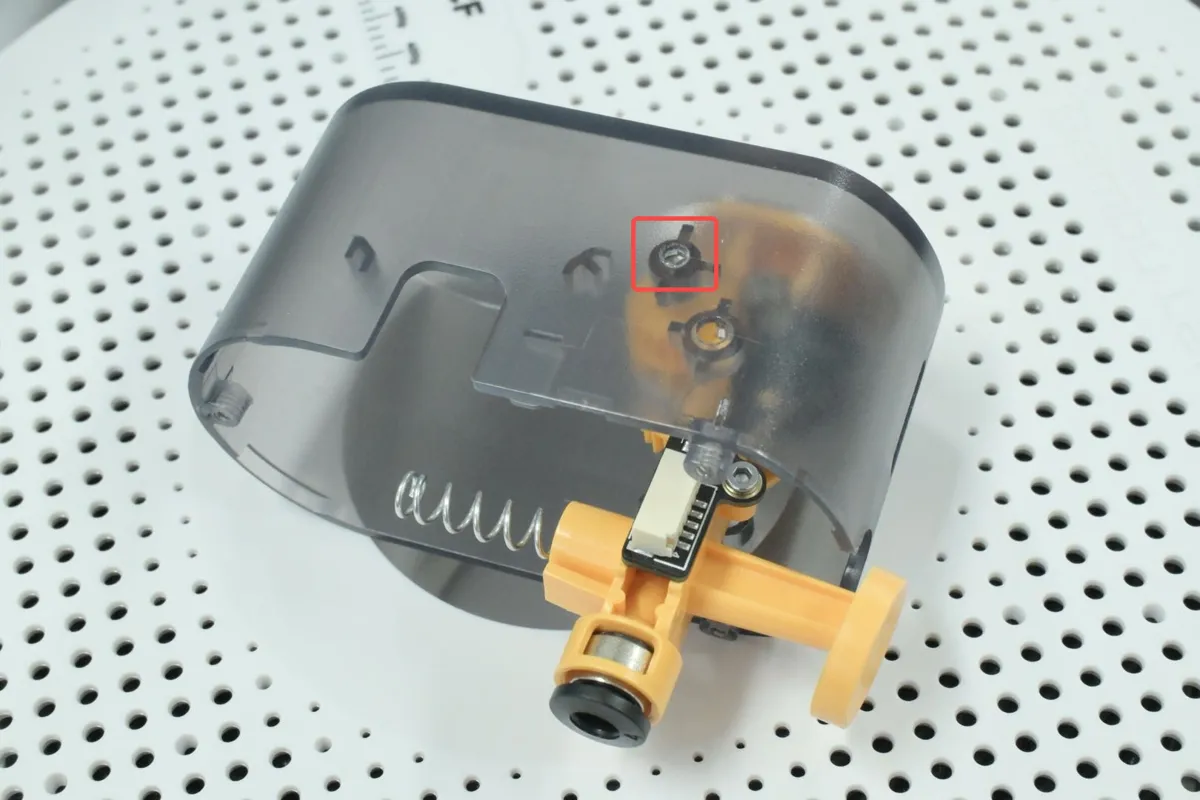

2. Brug en unbrakonøgle til at holde den ene side af gearet, og skub stiften kraftigt ud.

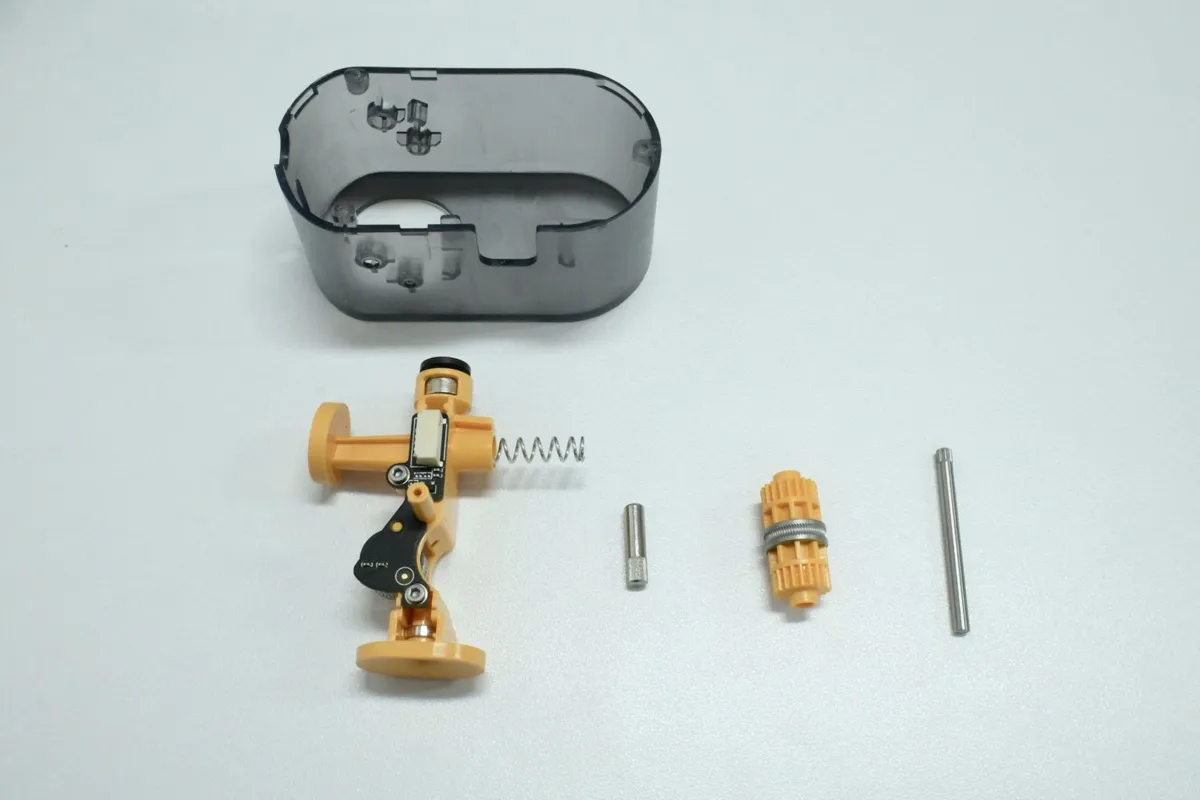

Trin 4: Fjern tragten og gearet

Trin 5: Tjek gearet på tragten

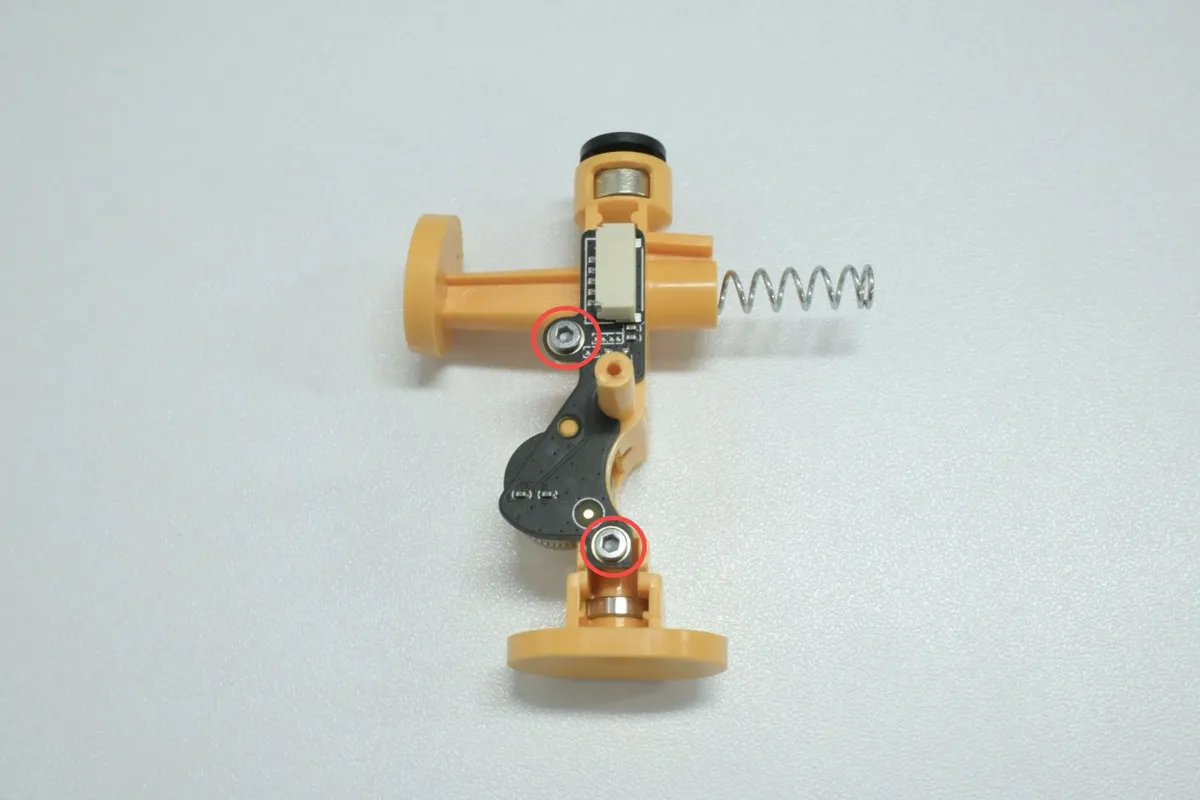

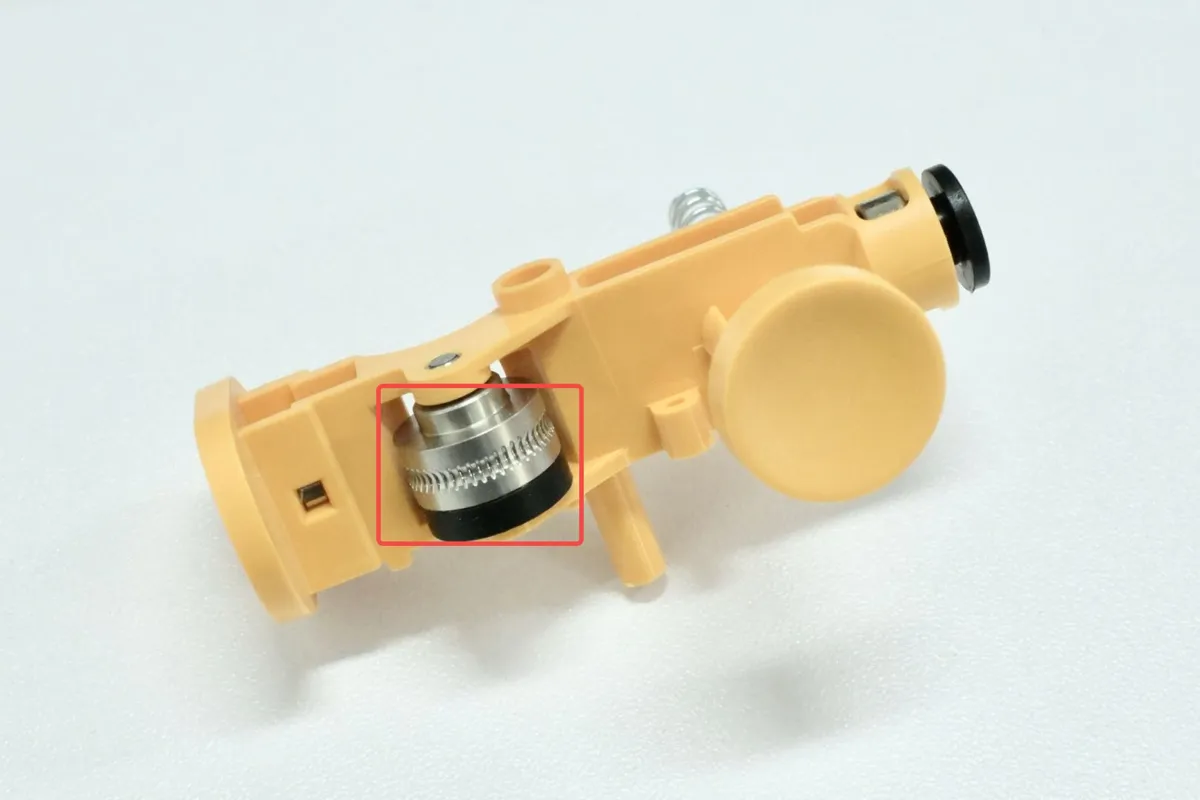

Fjern de 2 skruer i filamentregistreringssensoren, og tjek, om gearet glider normalt. Hvis ikke, så kontakt eftersalgsserviceteamet.

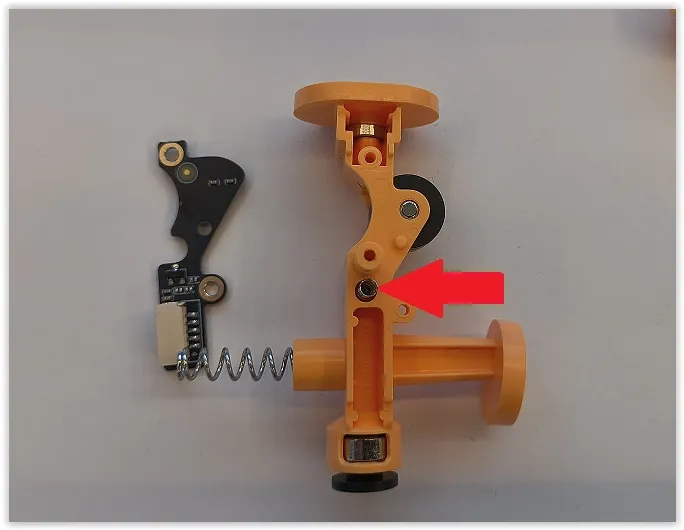

Bemærk: Pas på ikke at tabe filamentsensorens magnet og fjeder under printpladen.

Installationsvejledning

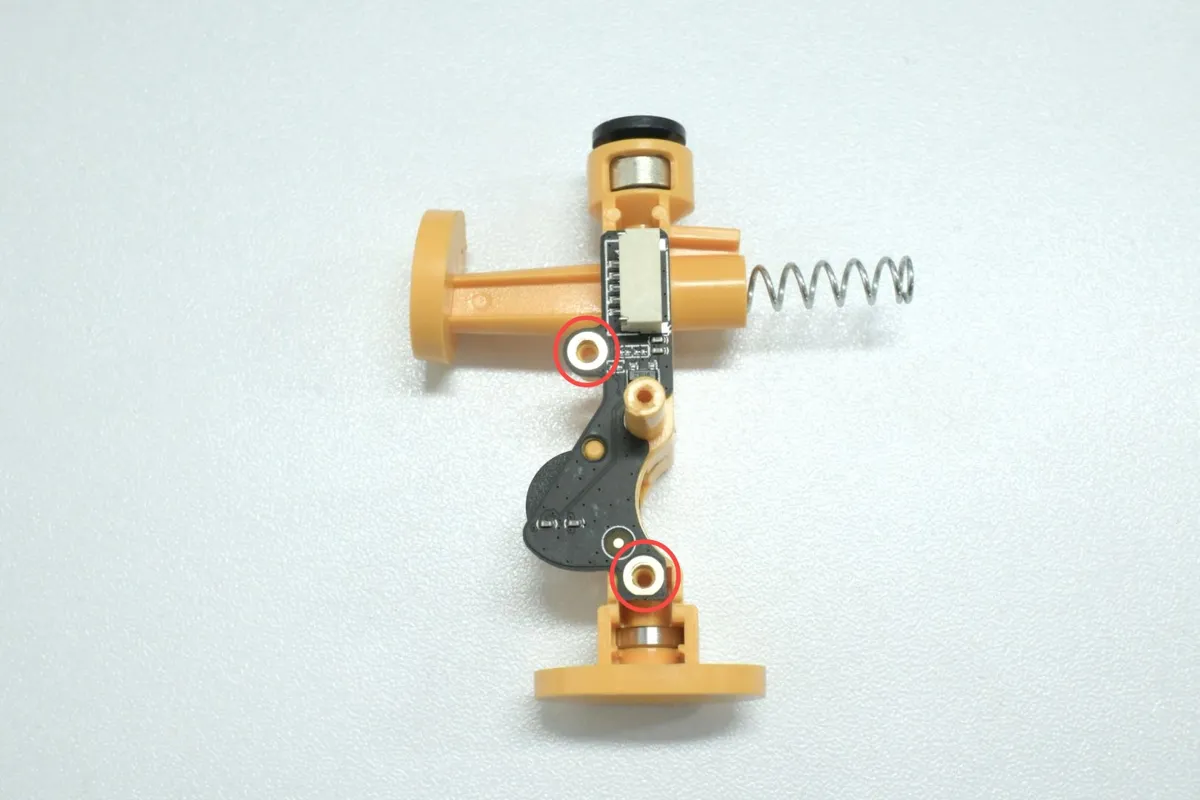

Trin 1: Monter filamentregistreringssensoren

Brug en H1.5-unbrakonøgle til at montere de 2 skruer i filamentregistreringssensoren.

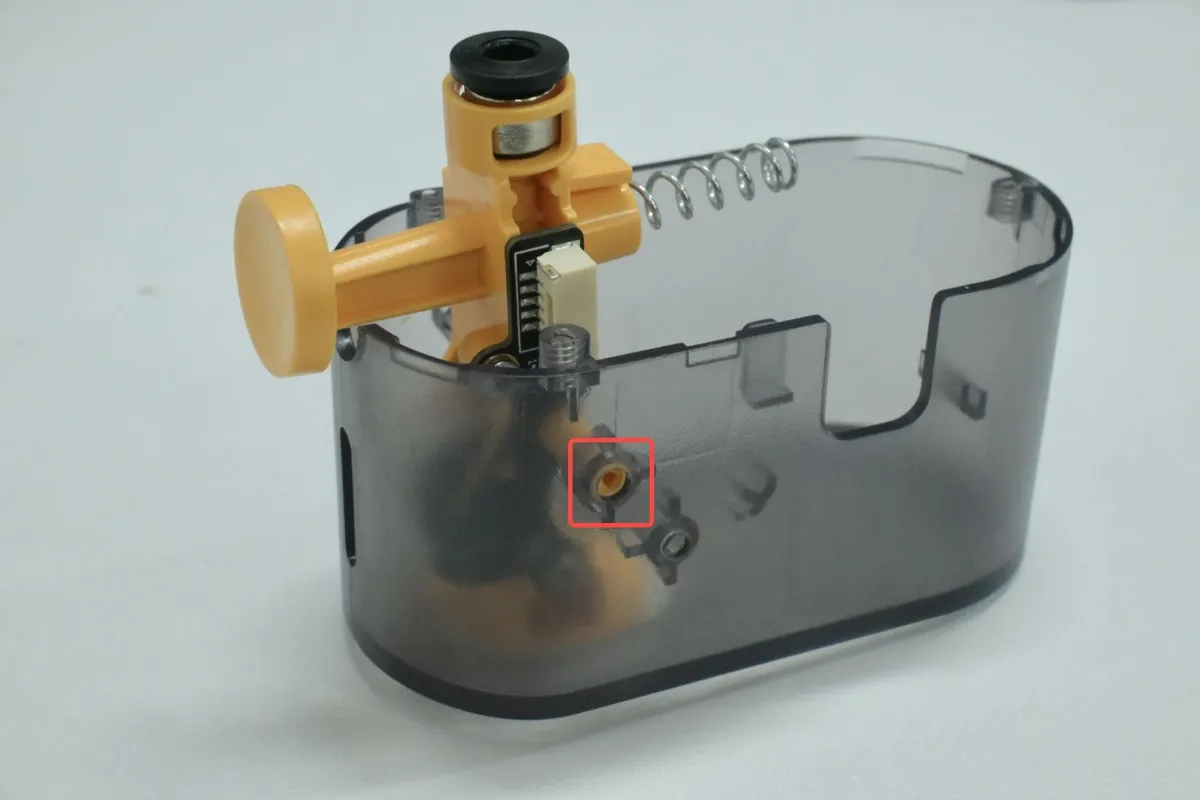

Trin 2: Monter tragten

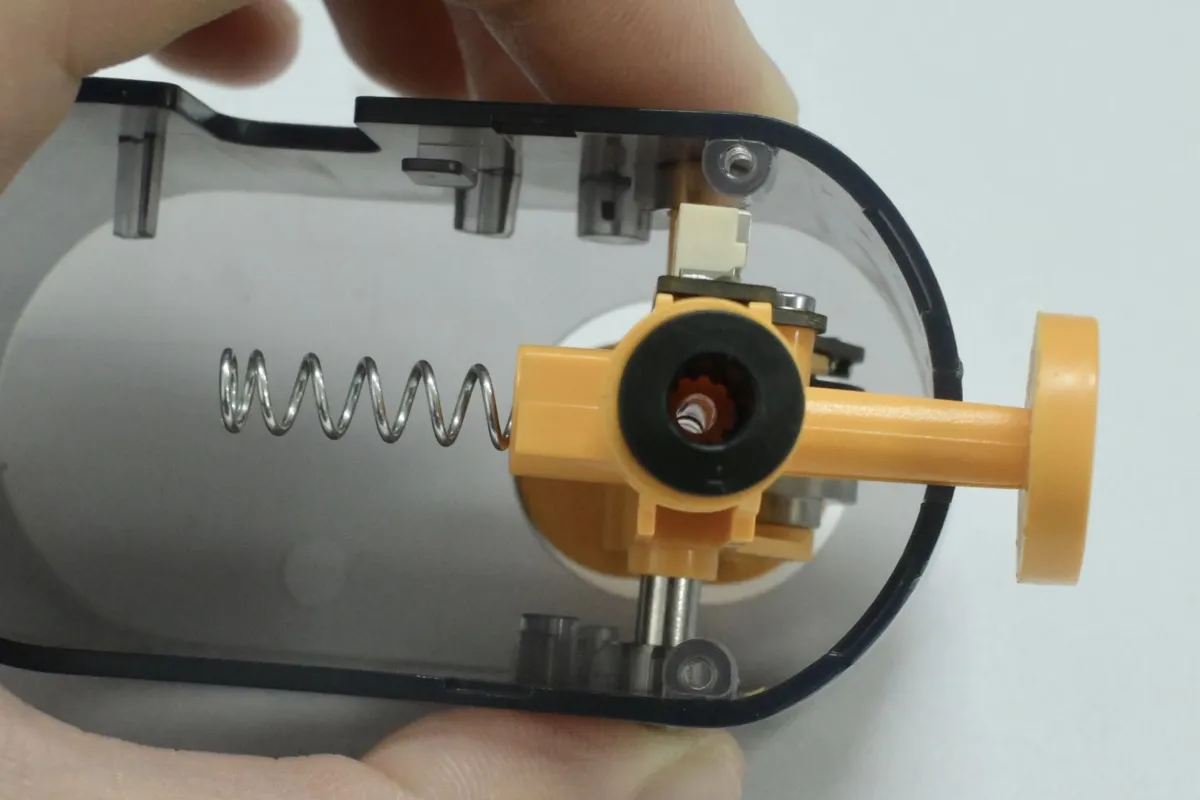

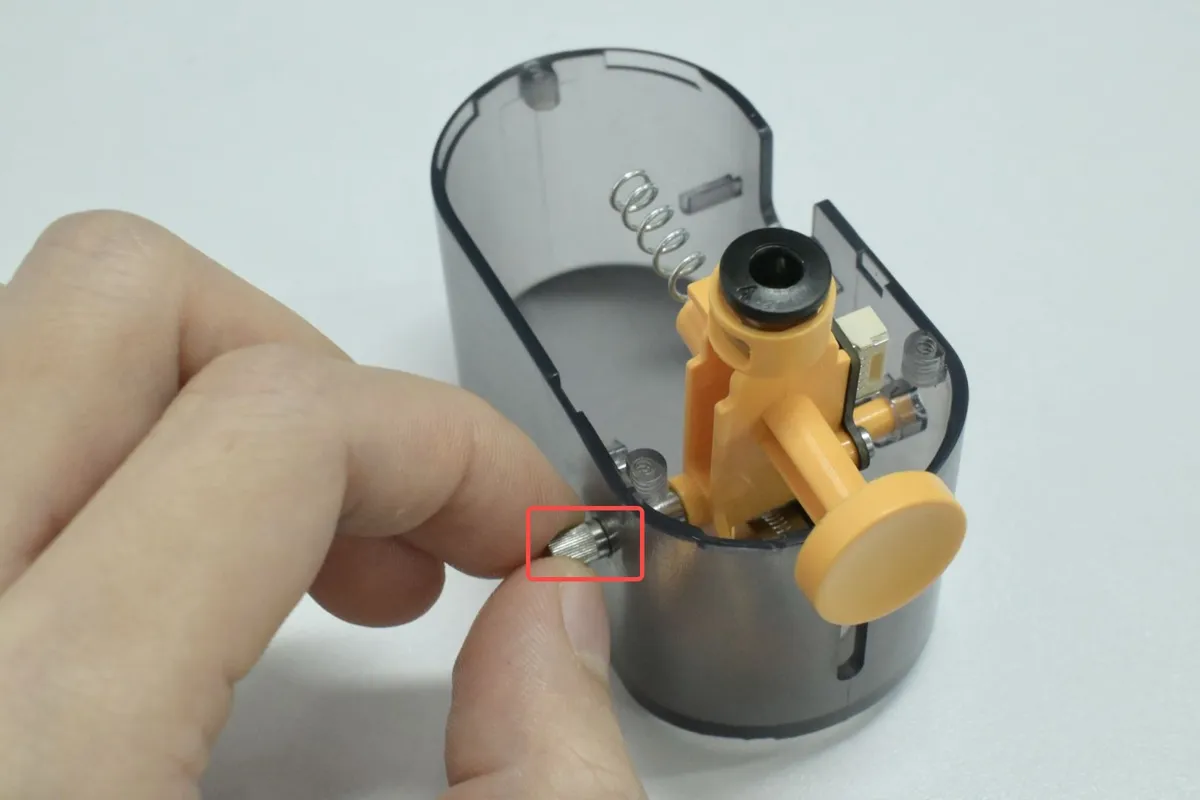

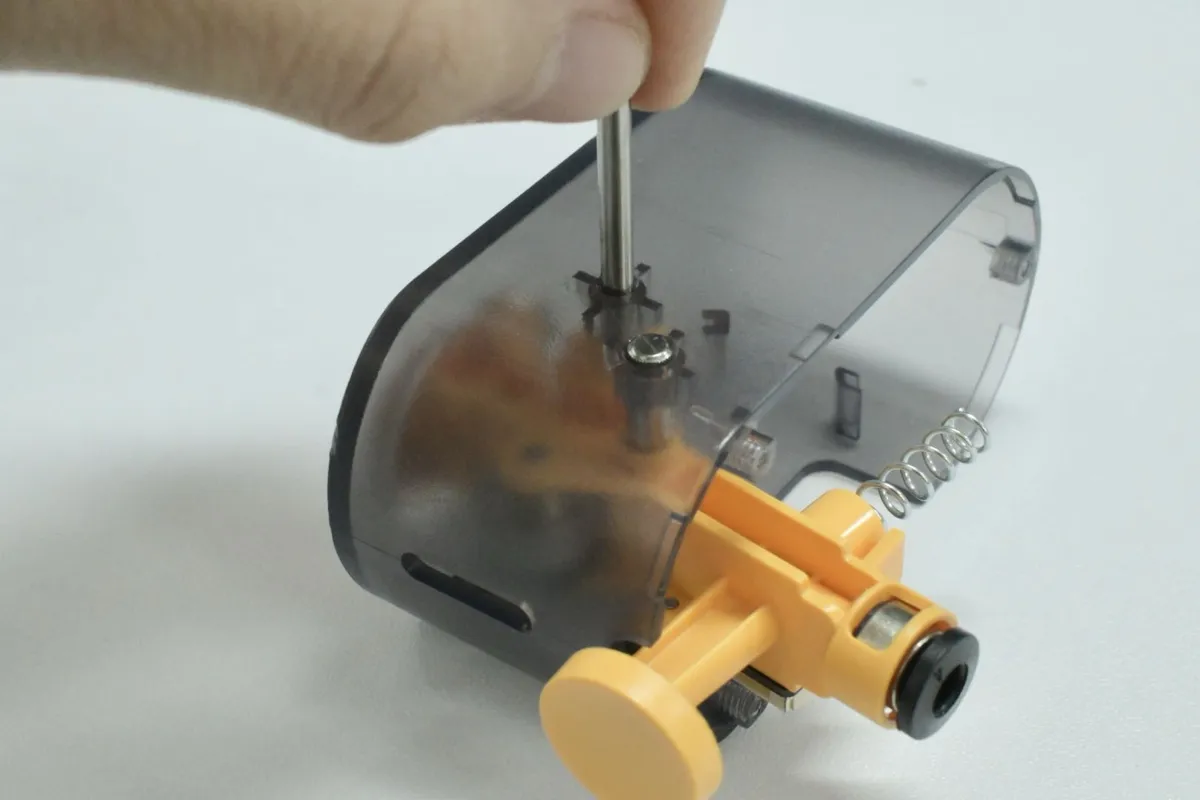

Ret tragten ind efter beslaget, og montér stiften fra den modsatte side. Hold den fingerhøjede side med hånden, før den ikke-fingerhøjede side ind først, og tryk derefter stiften godt ind.

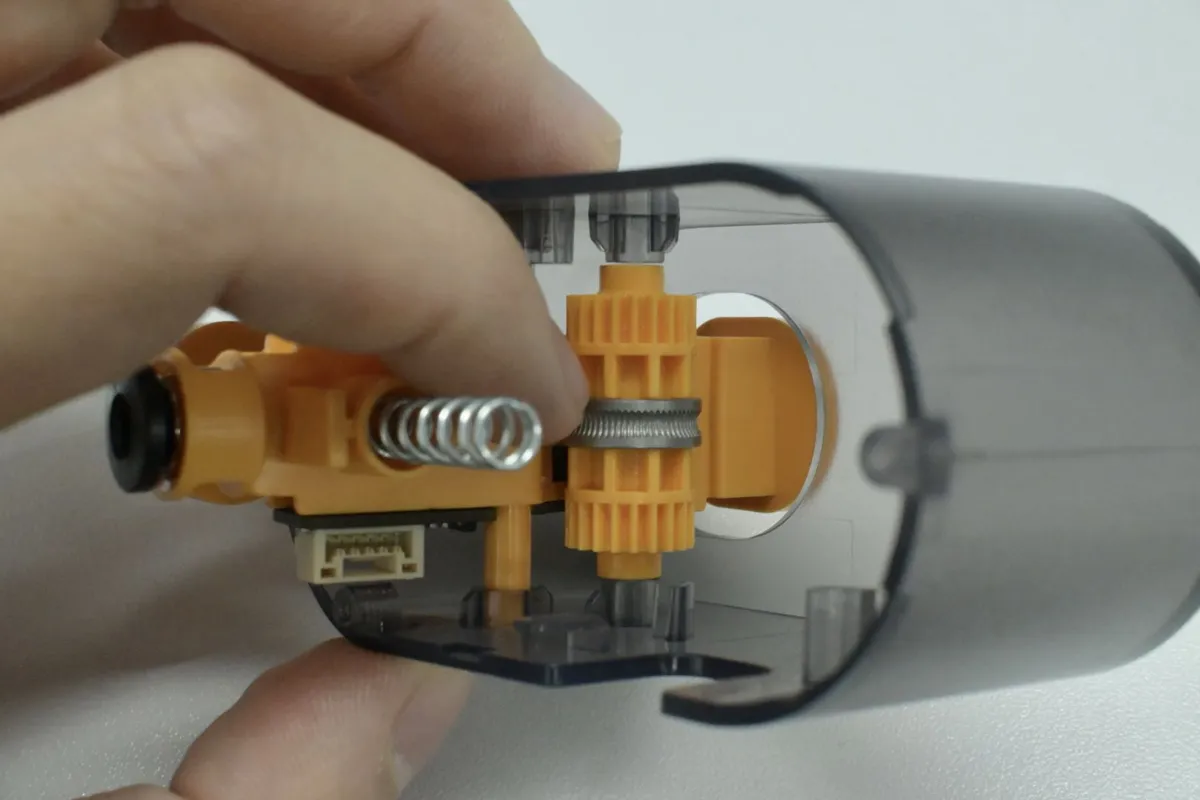

Trin 3: Monter gearet

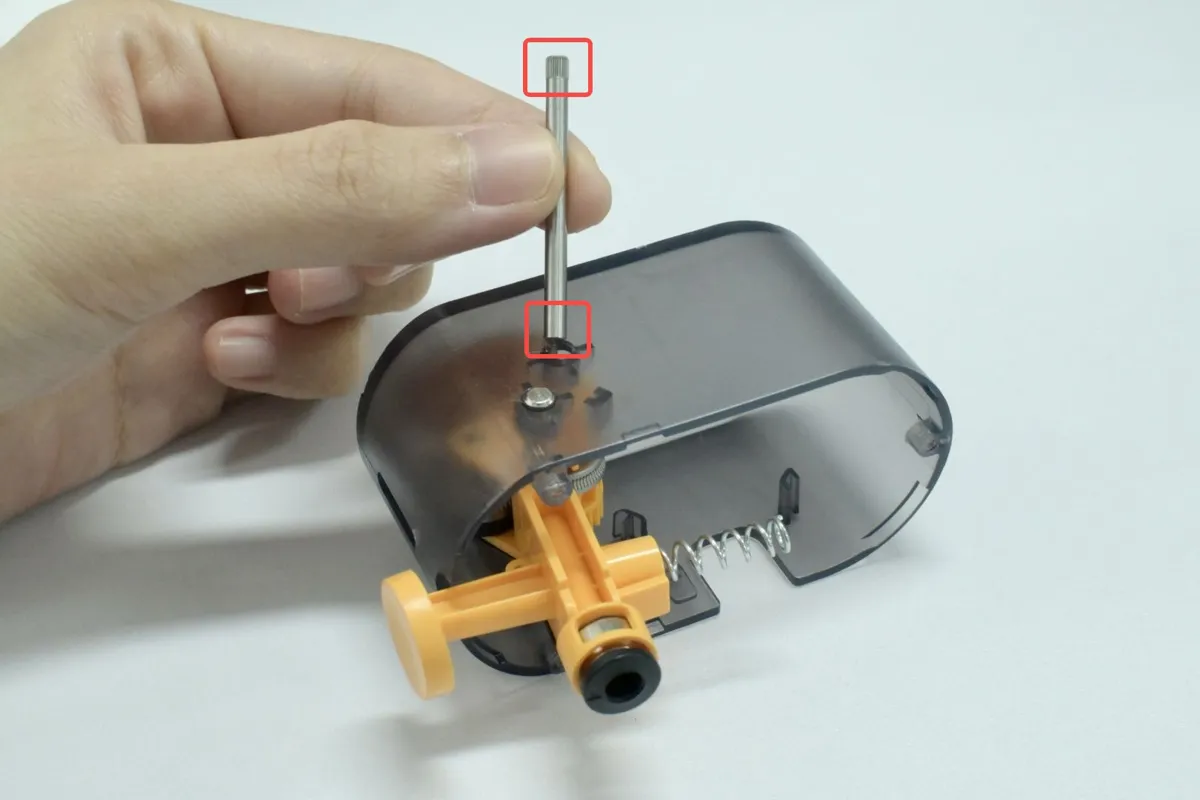

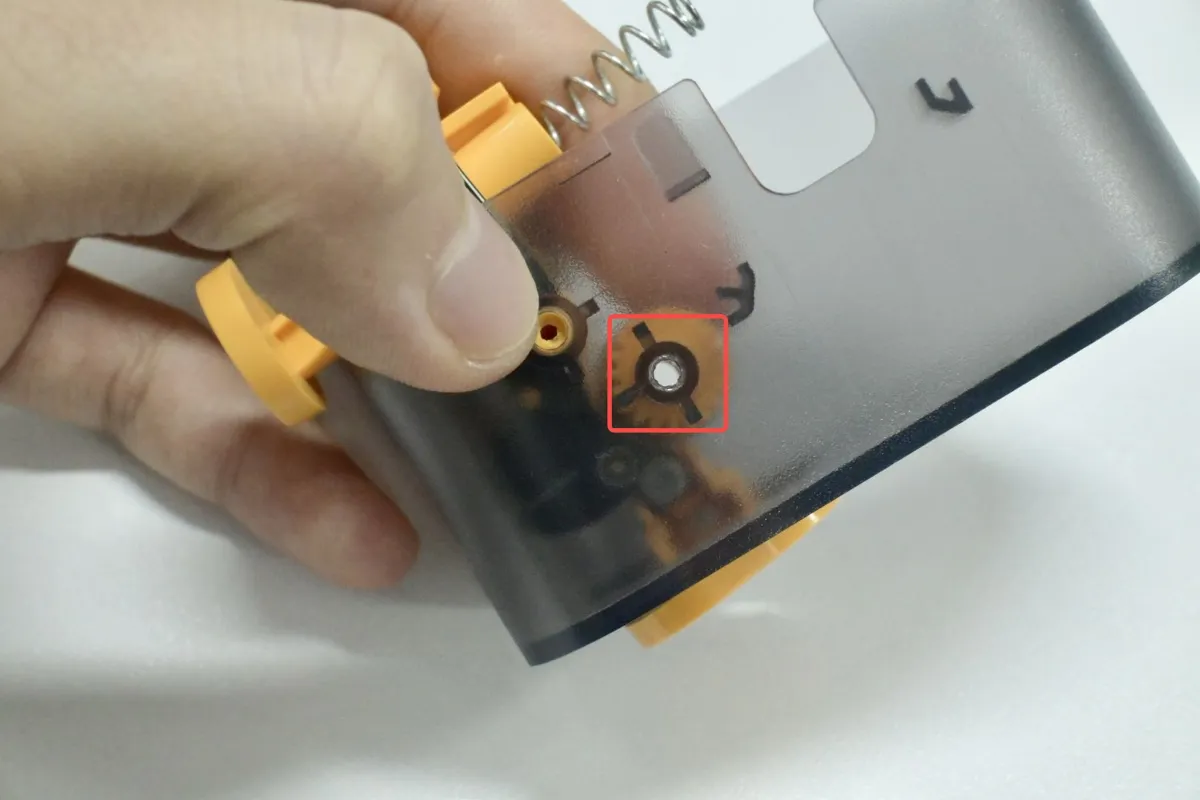

Ret gearet ind efter beslaget, og placér det. Tjek, om det er på plads ved at se på mellemrummene mellem beslagene på begge sider. Hold den fingerhøjede side af stiften med hånden, og montér stiften fra beslaget, og sørg for, at den ikke-fingerhøjede side føres ind først.

Trin 4: Monter filament-tragtenheden

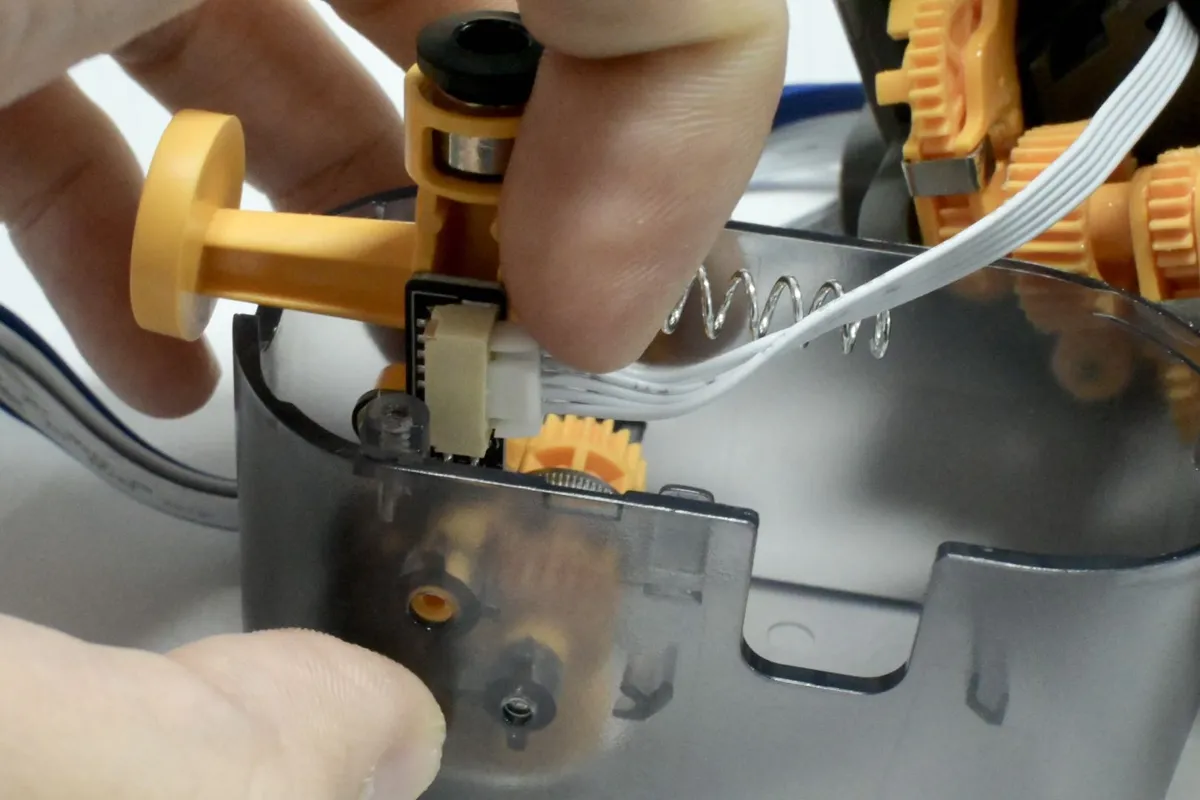

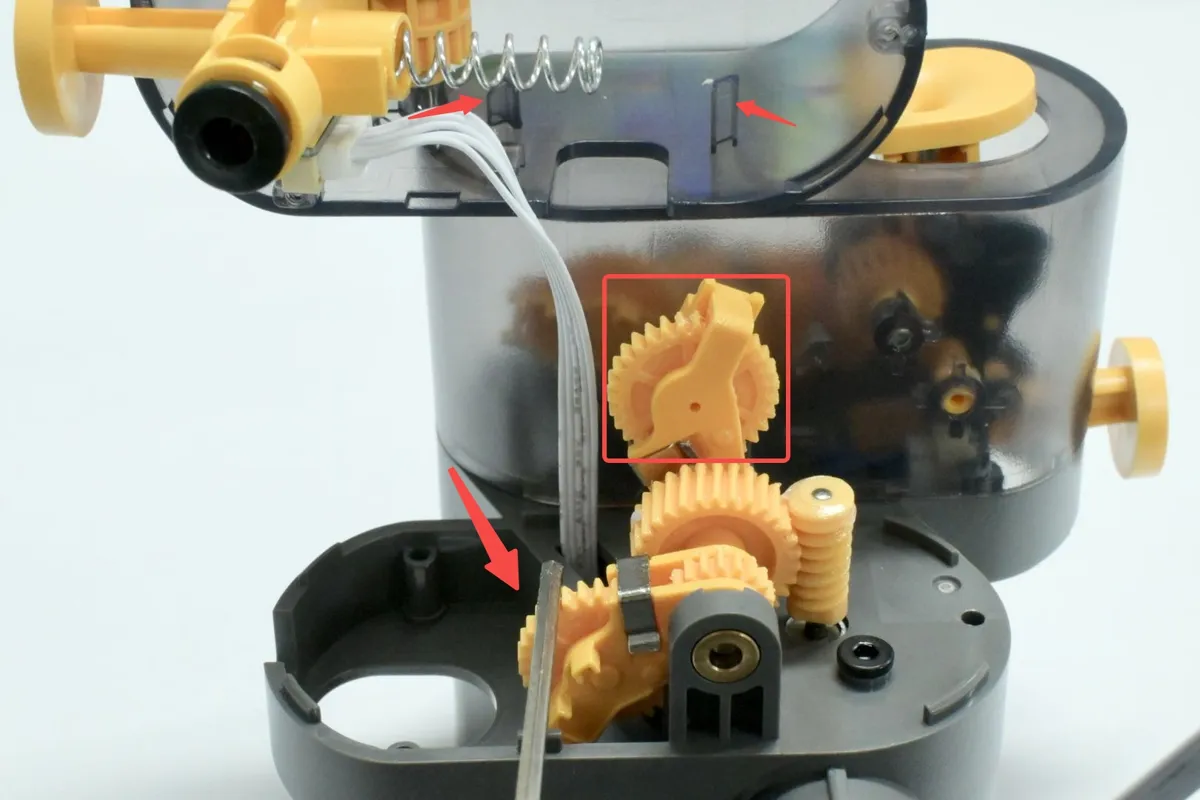

1. Tilslut kablet, og justér placeringen af svinggearsættet som vist på figuren, med det ydre gear skubbet til venstre og det indre gear stående op.

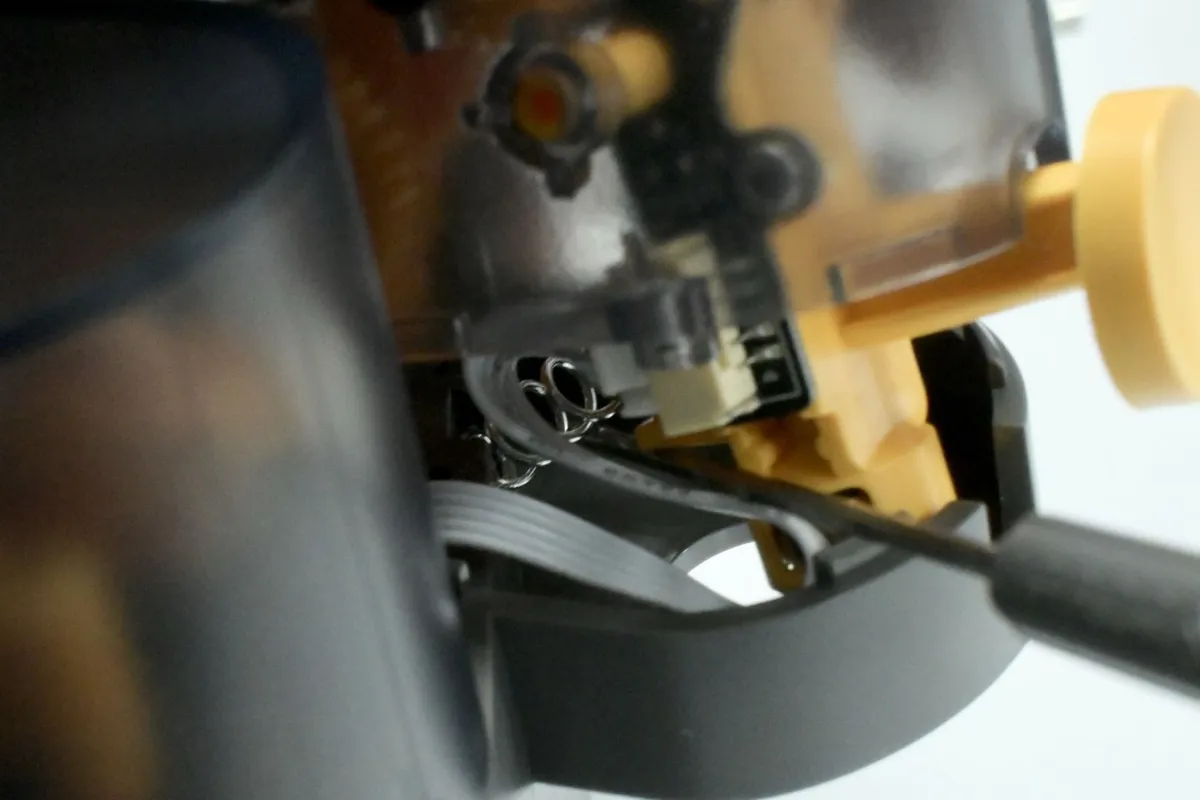

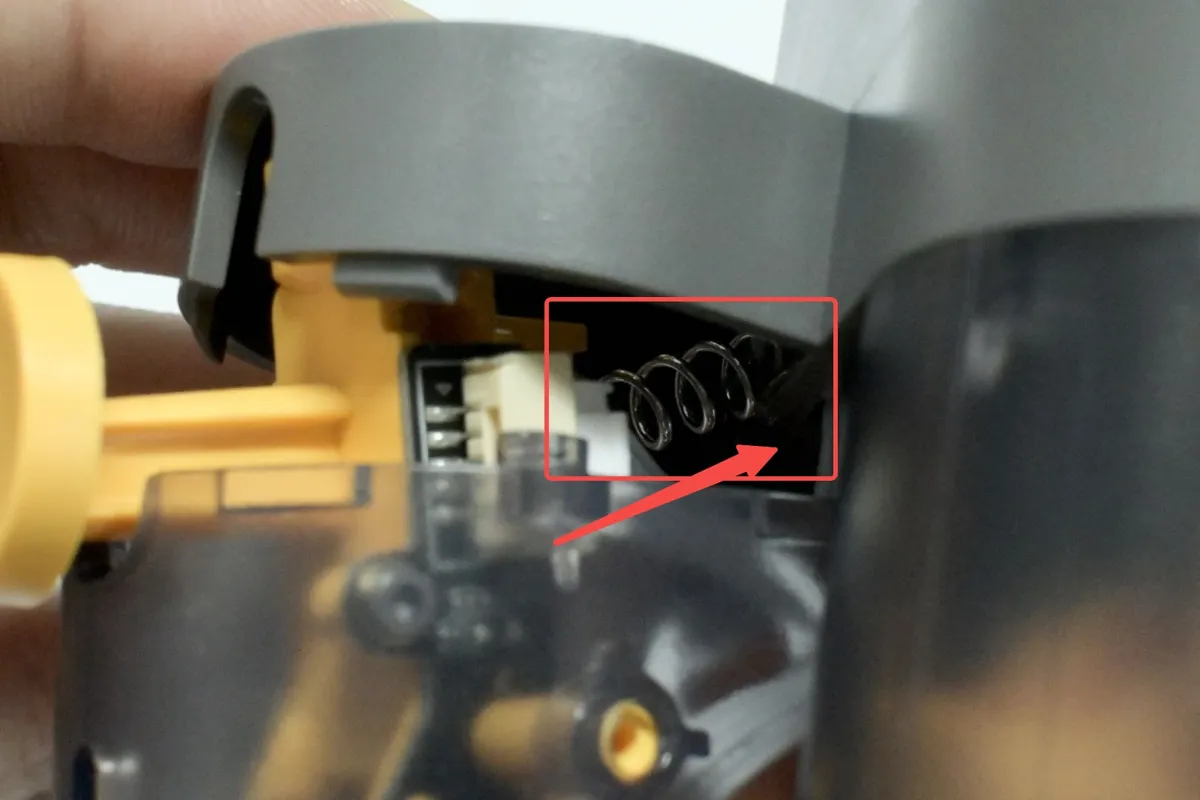

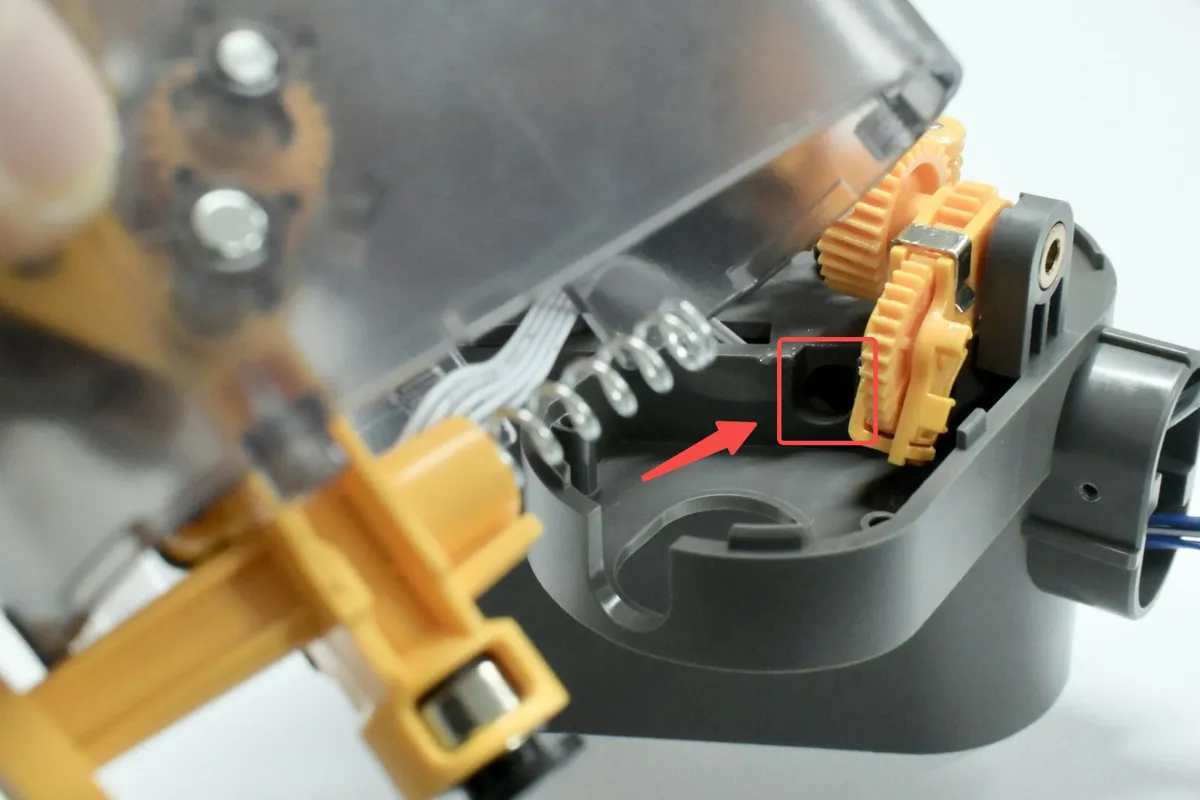

2. Monter filament-tragtenheden, og brug en unbrakonøgle til at føre den anden ende af fjederen ind i det angivne hul, så fjederen er korrekt monteret.

Bemærk, at det ydre svinggear sidder under begrænsningsblokken.

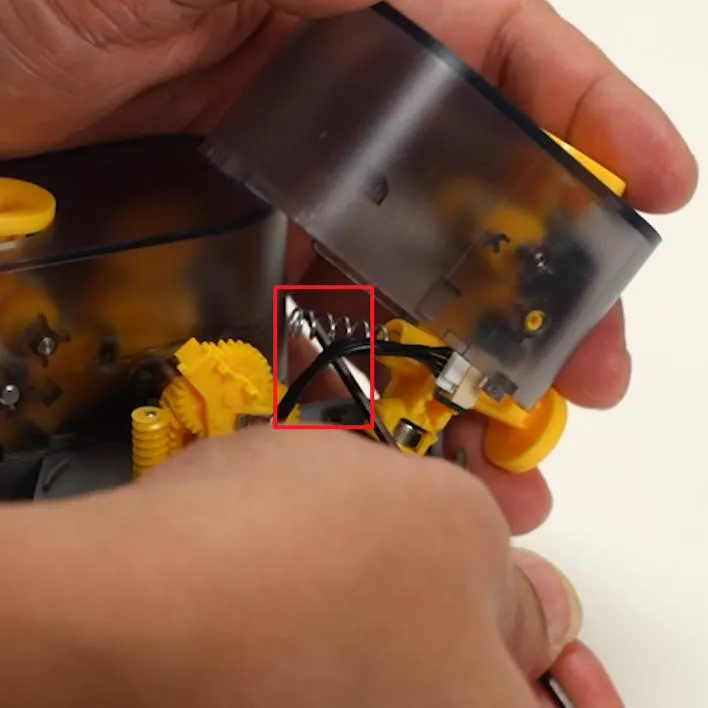

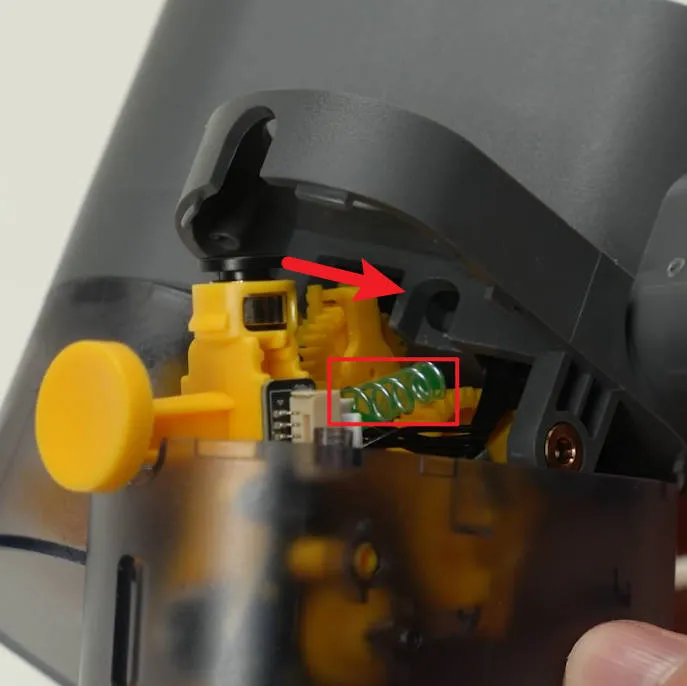

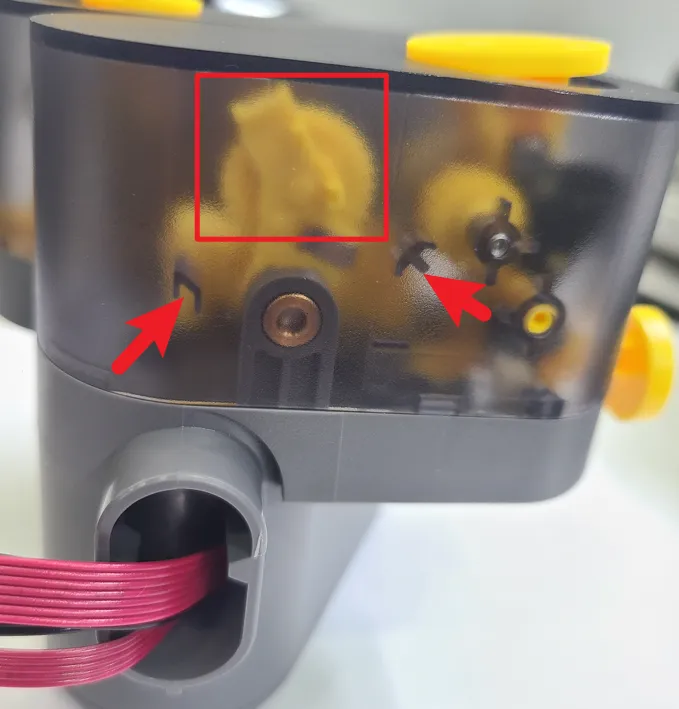

En lignende fremgangsmåde kan bruges til at montere AMS filament-tragtenhed-venstre. Du skal dog være opmærksom på gearsættenes monteringsposition. Denne monteringsposition er noget anderledes end AMS filament-tragtenhed-højre. Se billedet nedenfor for detaljer.

Se installationsvejledning til AMS Lite-feederenhed | Bambu Lab Wiki.

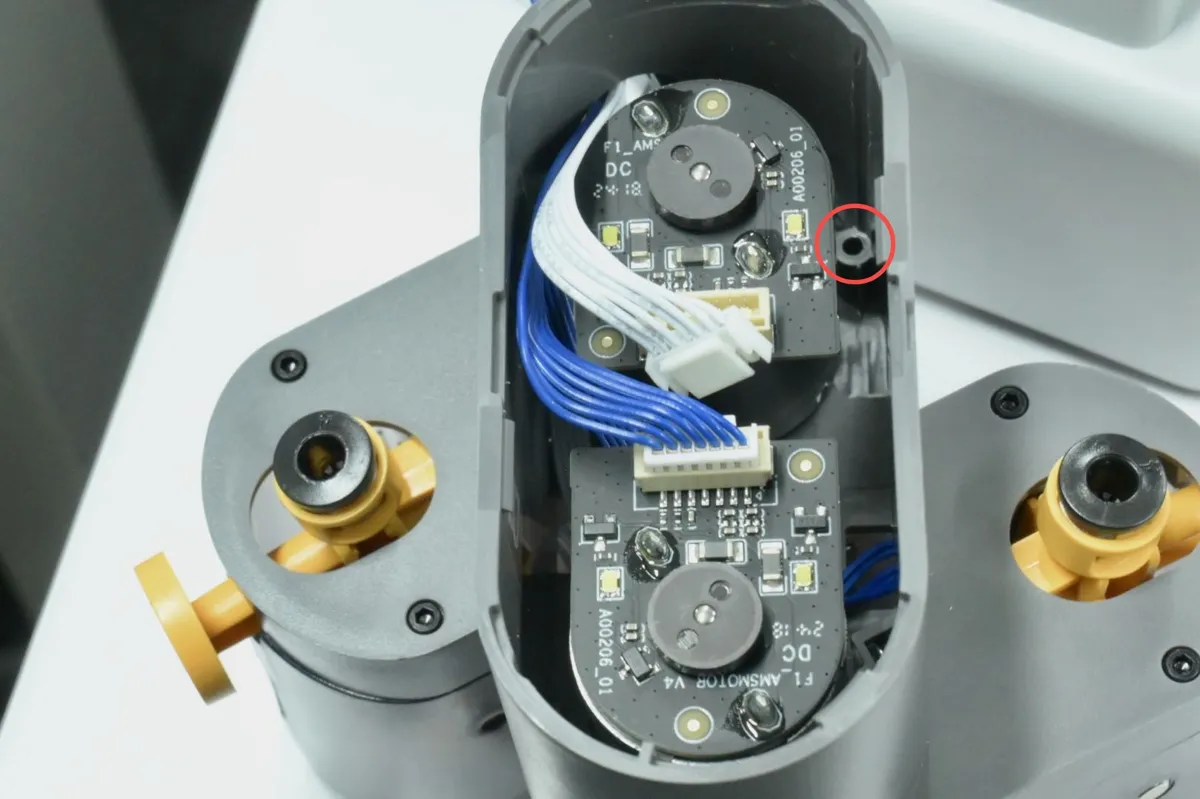

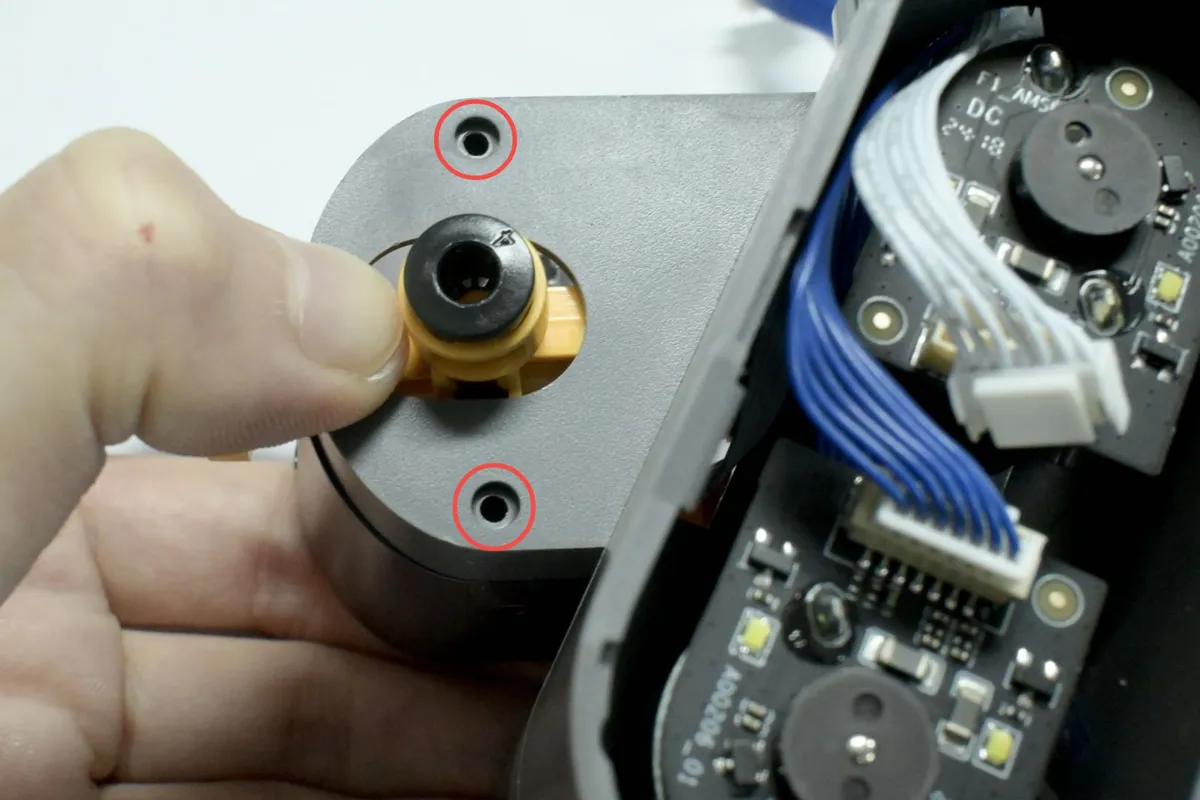

3. Spænd den fast, skru de 3 skruer i, og tilslut kablet.

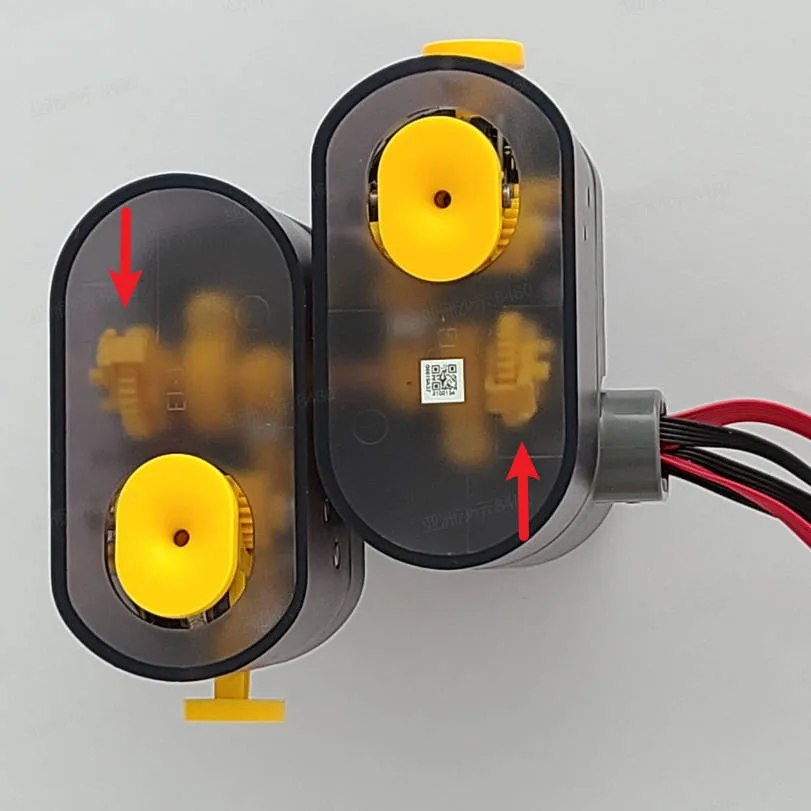

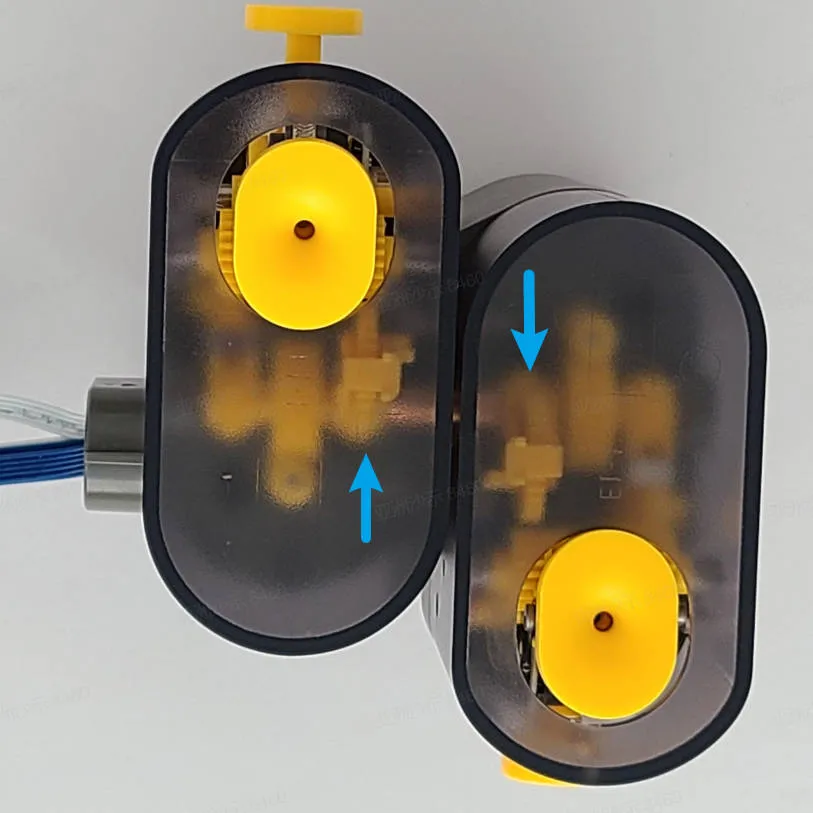

Det færdige monteringsresultat er vist nedenfor:

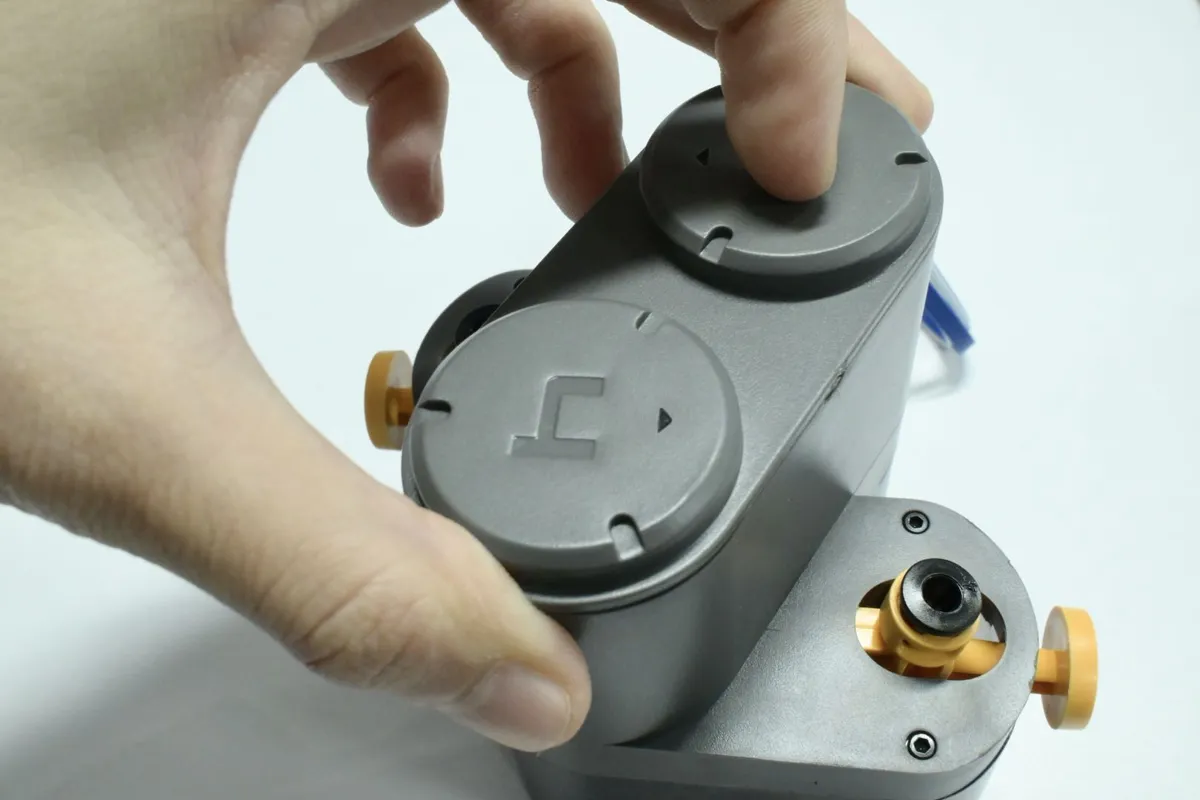

Trin 5: Monter AMS-feederdækslet

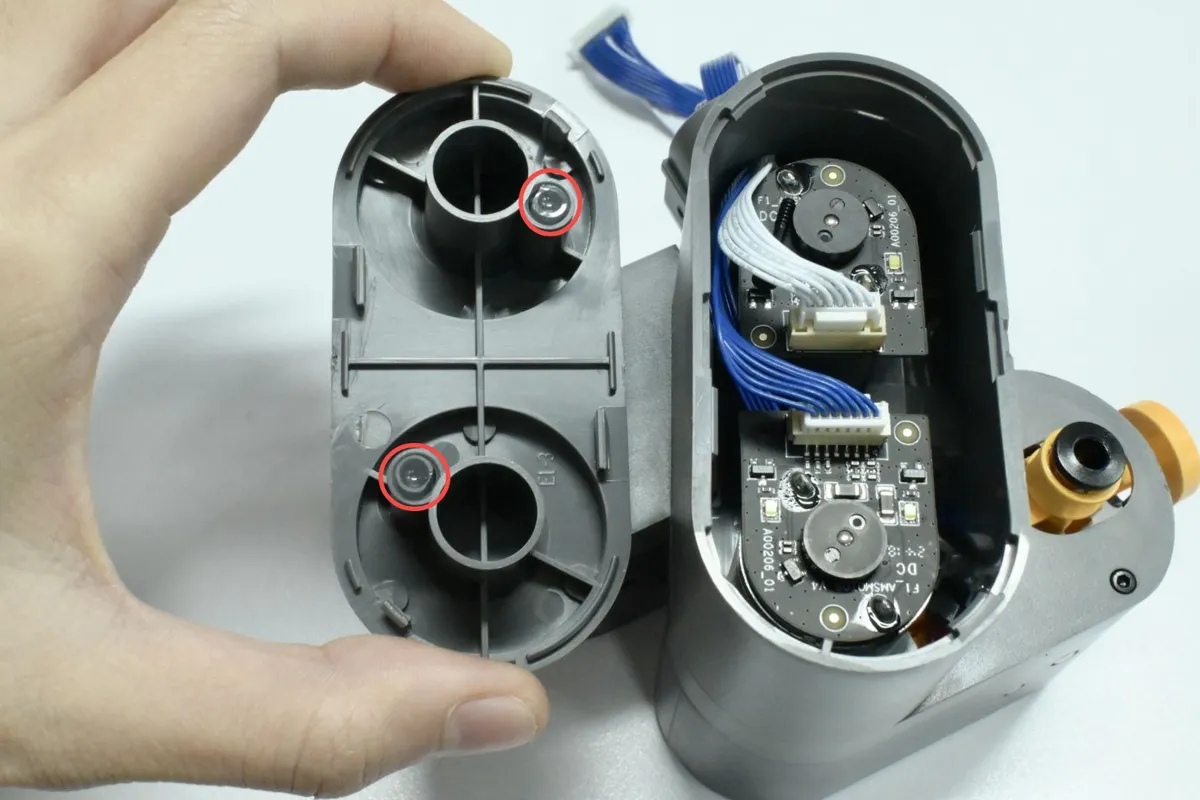

Tjek, om lysledersøjlen er på plads. Bekræft monteringsretningen, og montér AMS-feederdækslet.

Kontrol af funktion

Skub AMS filament-tragtstangen med hånden for at bekræfte bevægelse og jævn gang.
