AMS Lite installationsvejledning

AMS Lite installationsvejledning

Denne artikel giver retningslinjer og forholdsregler for afmontering og samling af AMS Lite. Afmontering og samling af de udskiftelige tilbehørsdele, som indgår i denne proces, kan også håndteres med udgangspunkt i denne artikel.

Reservedelsliste

Nedenfor ses de eftersalgs-enkeltdele, som indgår i denne vejledning.

Nr.	Navn	Billede	Nr.	Navn	Billede
1	Roterende spoleholder (grøn)		2	Roterende spoleholder (gul)
3	AMS Lite stativ		4	Filamentholderstang

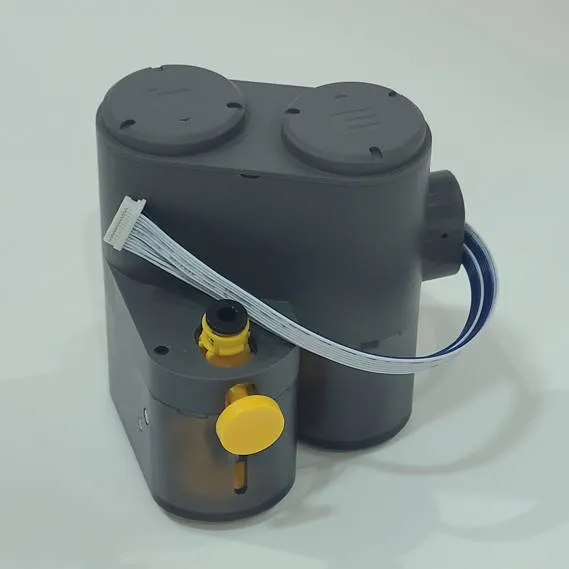

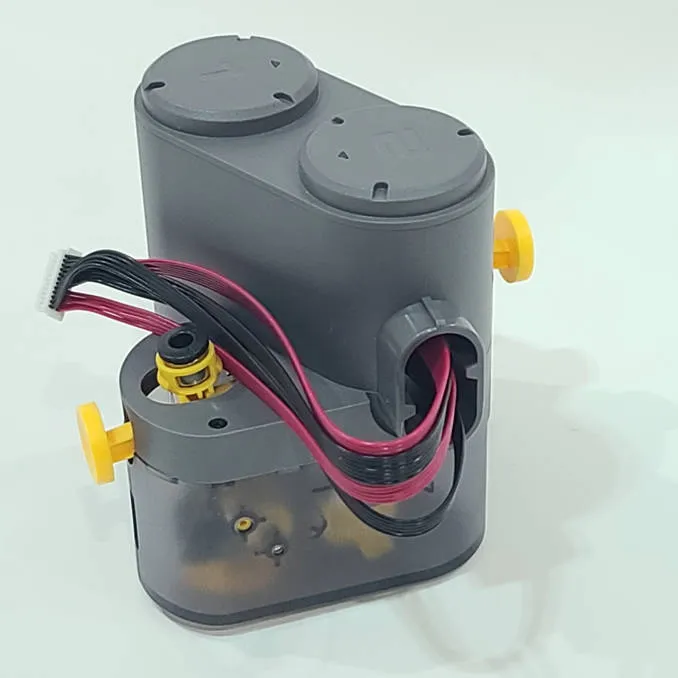

5	Venstre feeder-enhed (1 og 2)		6	Højre feeder-enhed (3 og 4)

Samlede enheder

Den samlede enhed leveres ikke og kræver ikke yderligere afmontering.

Nr.	Navn	Billede

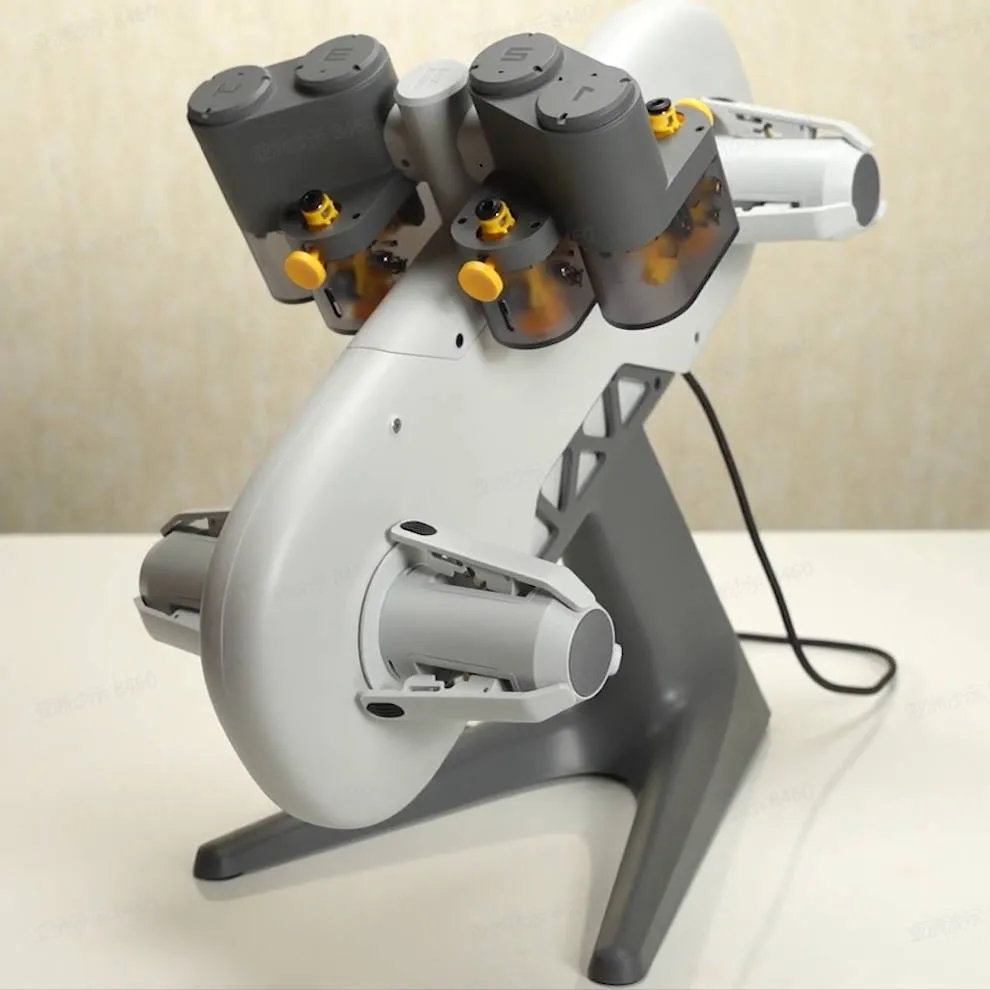

1	AMS Lite hovedhus

Skrueliste

	Model	Placering	Tegning		Model	Placering	Tegning

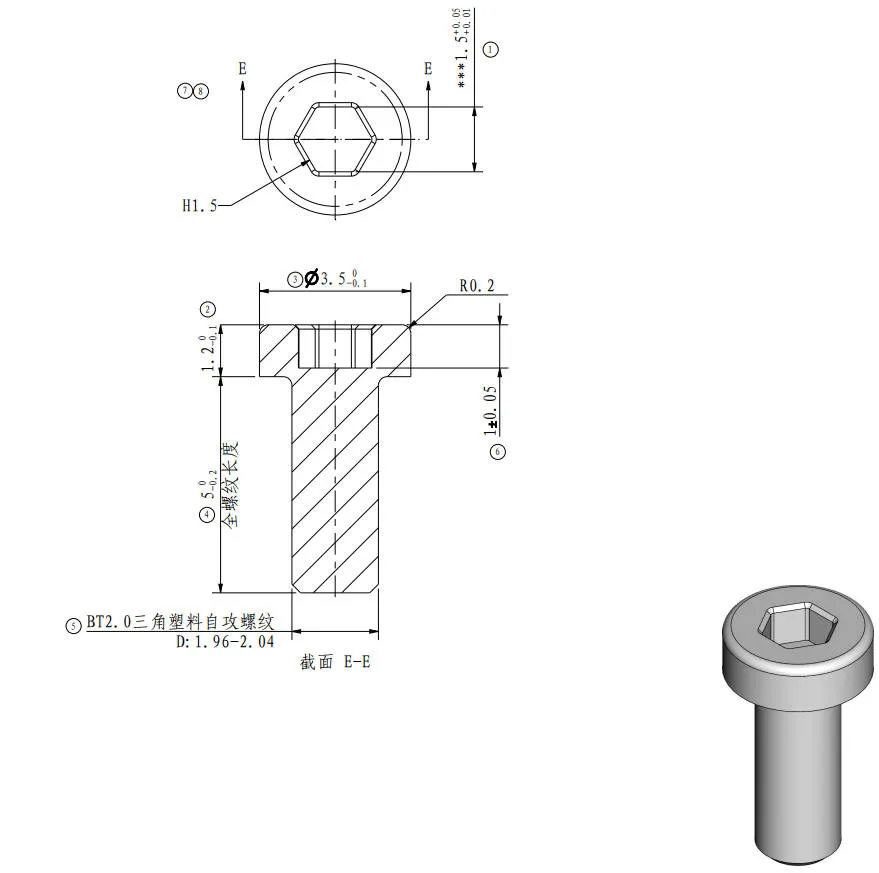

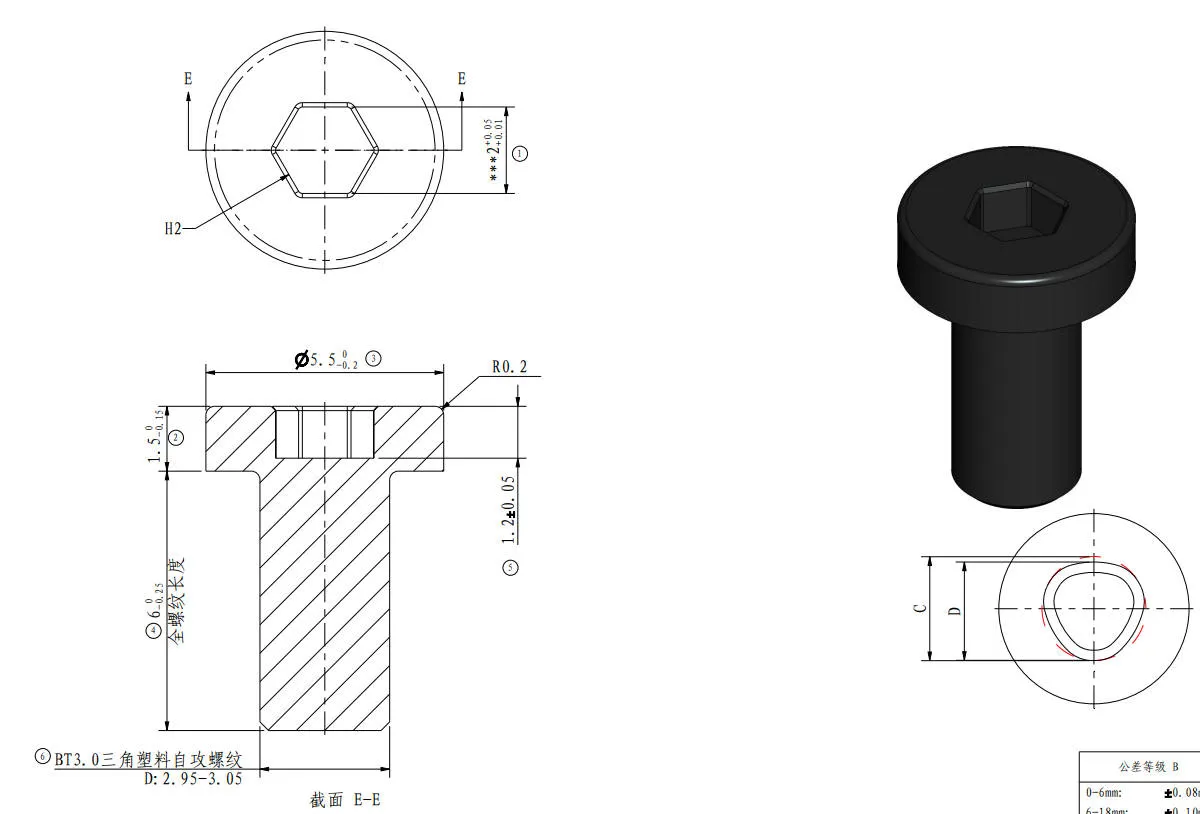

Skrue A	BT3*6 B0021	Filamentholderstang: 4 stk. AMS-stativ: 4 stk.		Skrue B	BT2*5 B0017	Venstre feeder-enhed : 4 stk.

Værktøjsliste

H1.5 / H2.0 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at afbryde AMS Lite fra printeren, før du udfører vedligeholdelse på AMS'et og dets elektronik, for hvis AMS'et forbliver tilsluttet under den slags arbejde, kan det forårsage en kortslutning, som kan føre til yderligere skade på elektronikken og udgøre en sikkerhedsrisiko.

Hvis du har bekymringer eller spørgsmål til denne vejledning, så opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videovejledning

Afmontér AMS Lite

Trin 1 - Fjern de fire roterende spoleholdere

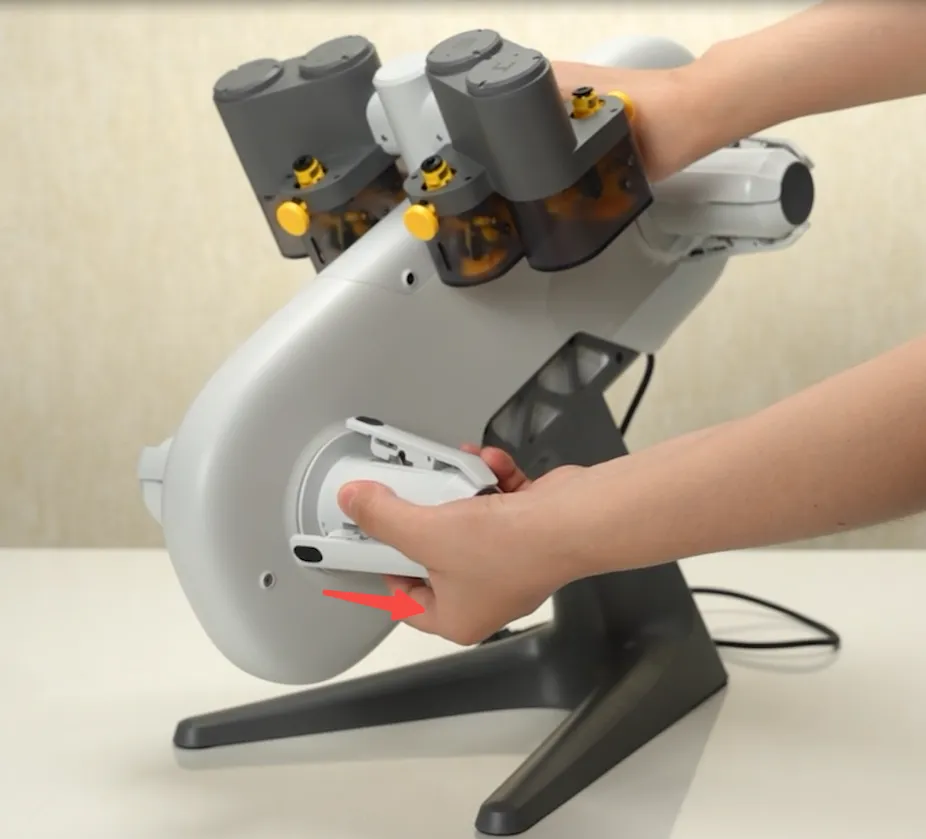

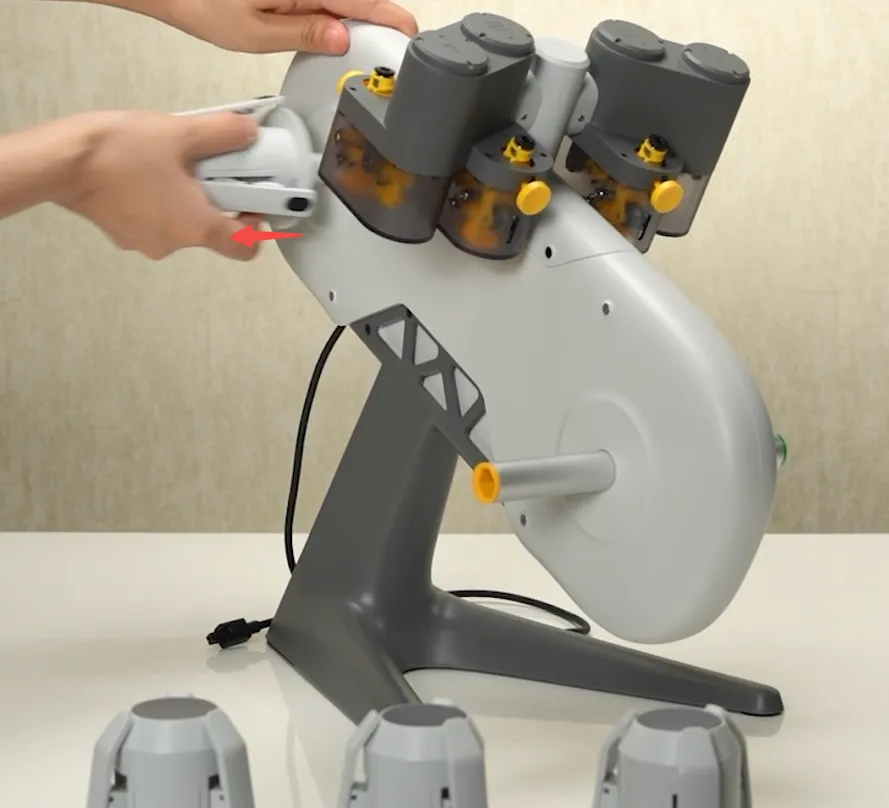

Afbryd først AMS Lite fra printeren. Hold AMS Lite fast med hånden, og træk de 4 roterende spoleholdere af én ad gangen.

Trin 2 - Fjern feeder-samlingen

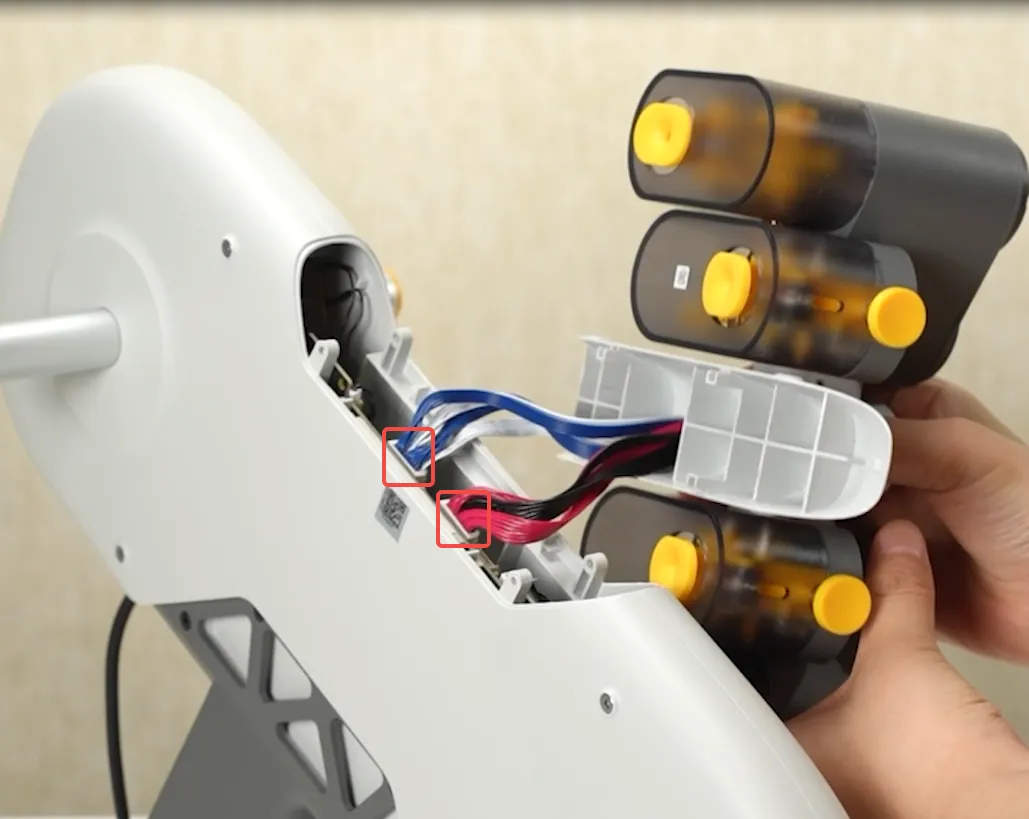

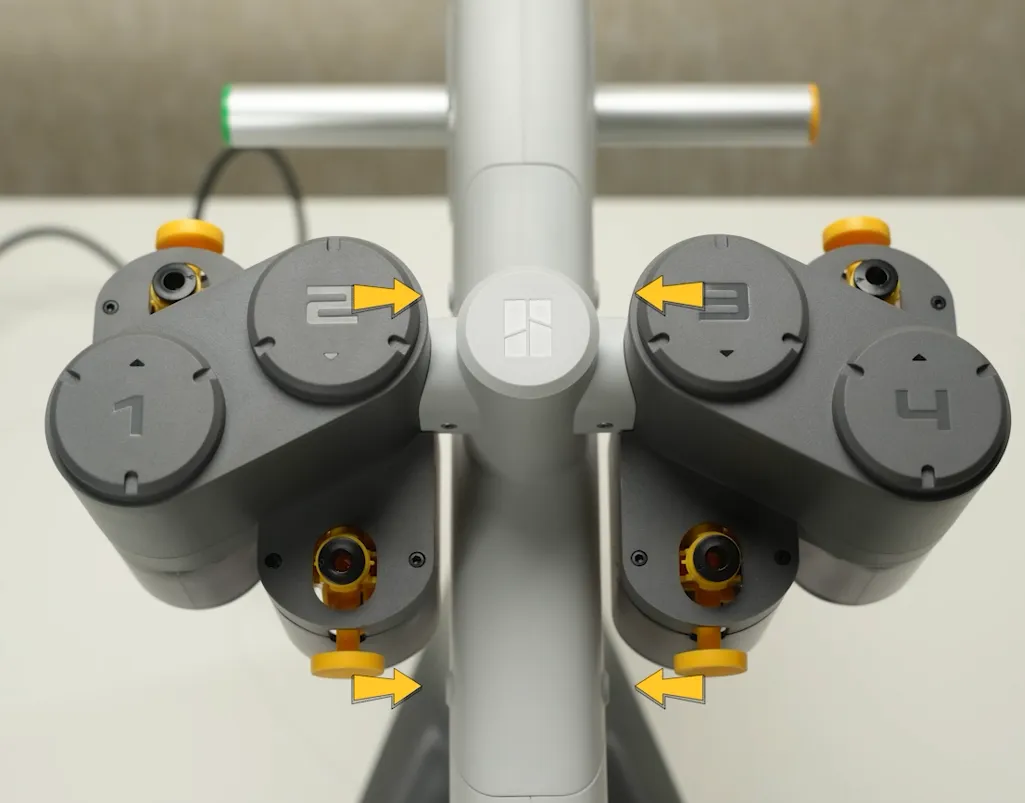

Fjern de 4 skruer A markeret på billedet til venstre nedenfor, afbryd det sorte og røde kabel samt det blå og hvide kabel, og fjern derefter hele feeder-samlingen fra AMS Lite.

Trin 3 - Fjern feeder-enhederne

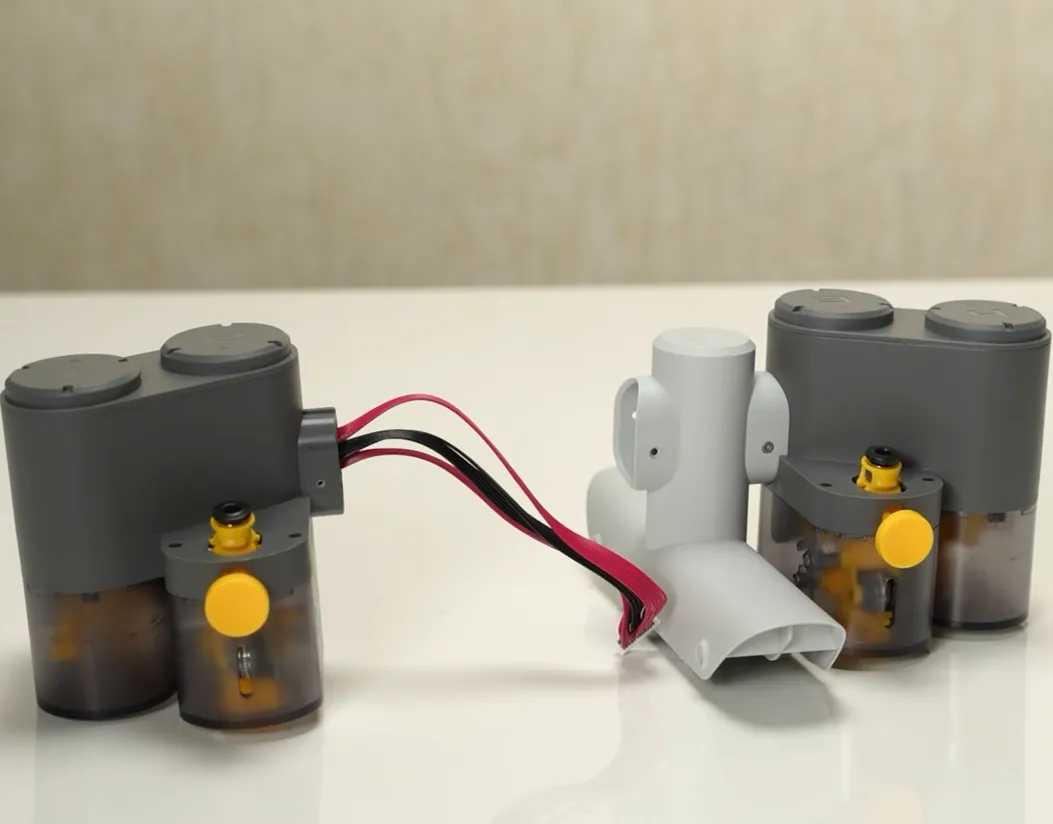

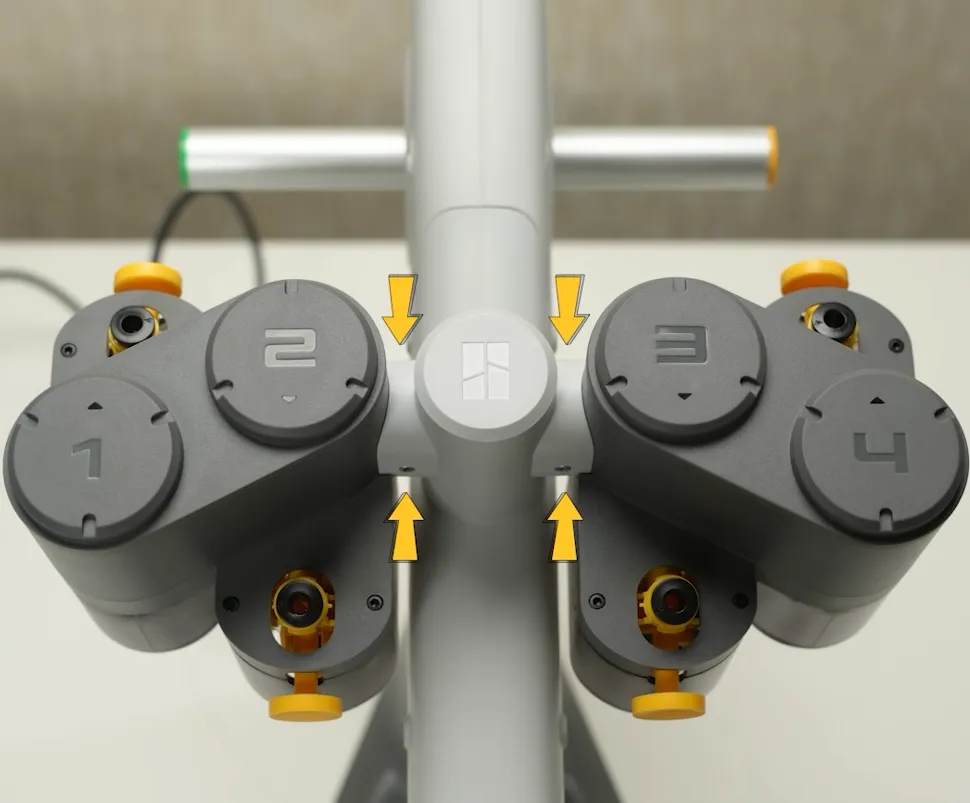

 Fjern feeder-enhederne (1/2) ved at skrue de 2 skruer B markeret på billedet til venstre nedenfor ud.

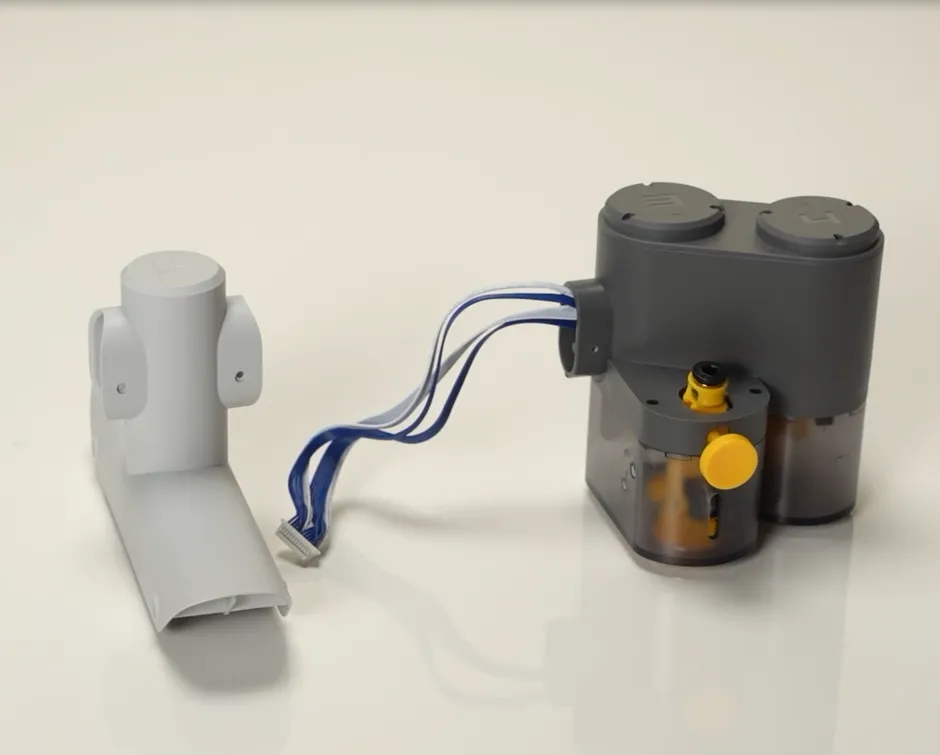

Fjern feeder-enhederne (3/4) ved at skrue de 2 skruer B markeret på billedet til venstre nedenfor ud.

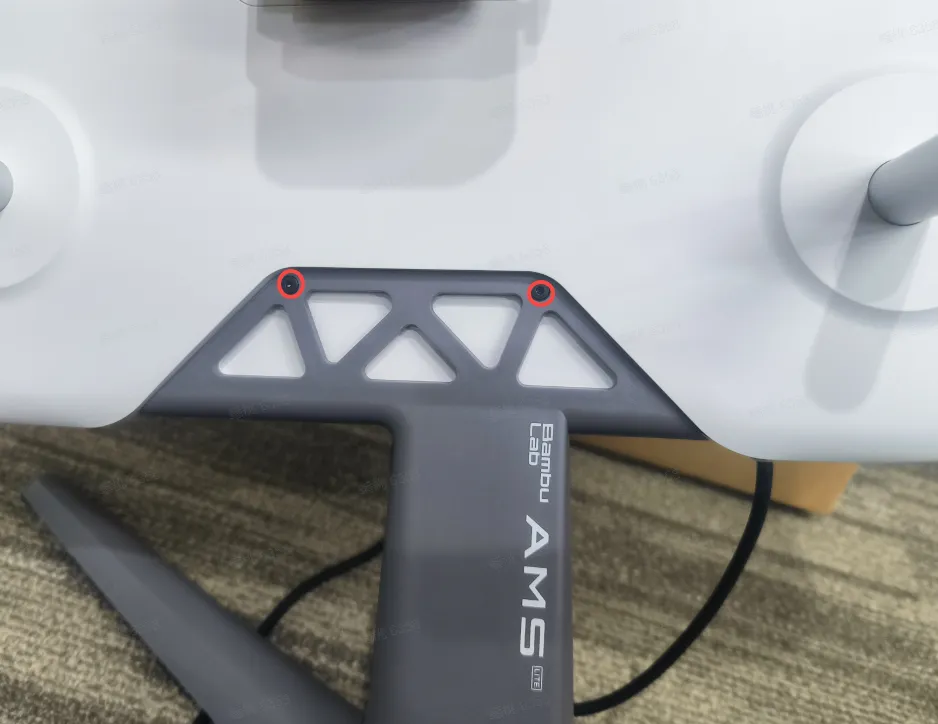

Trin 4 - Fjern AMS-stativet

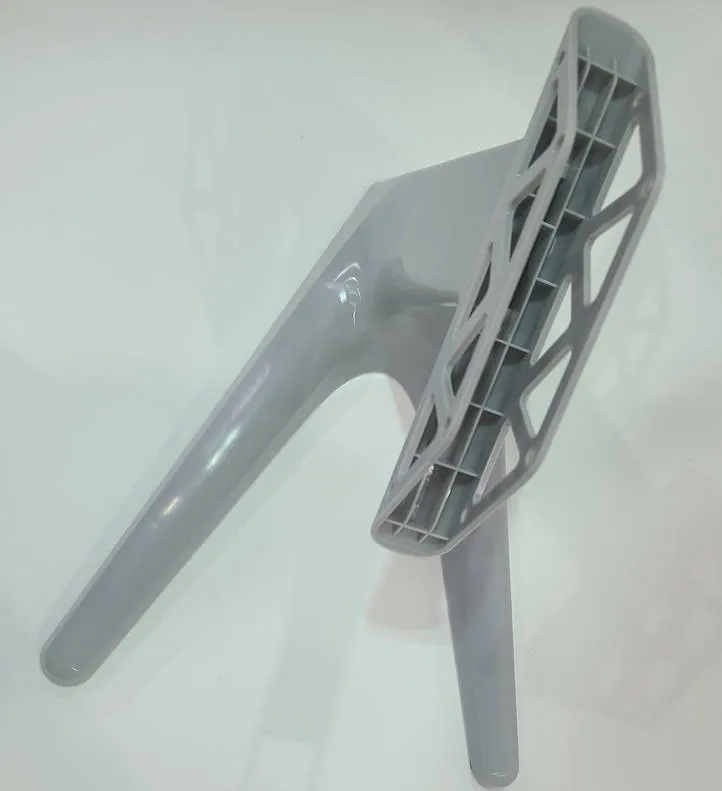

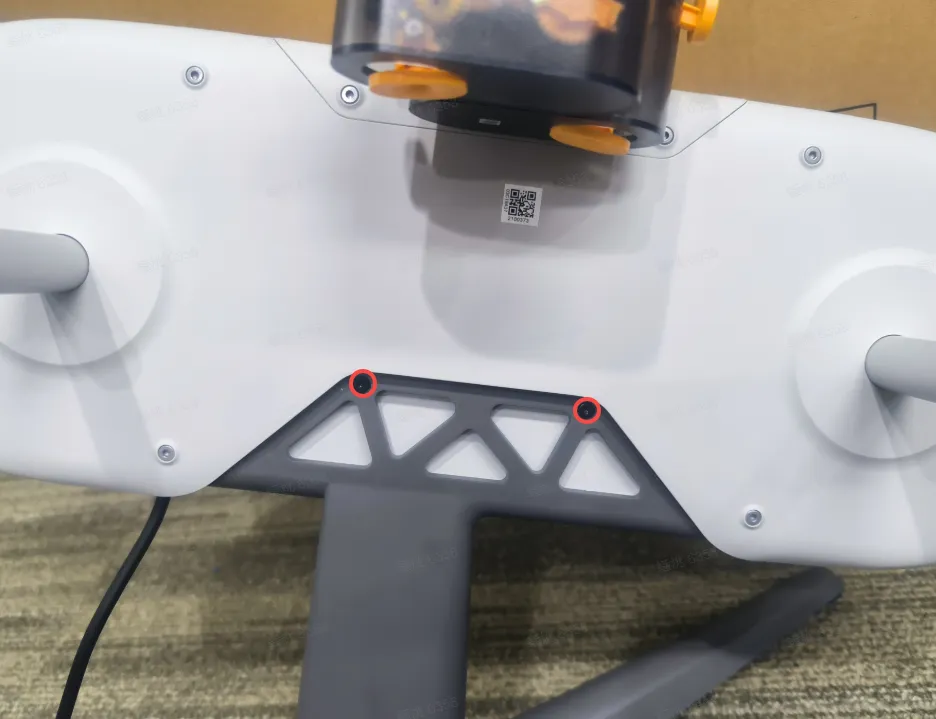

Fjern AMS-stativet ved at skrue de 4 skruer A ud (2 i hver side, venstre og højre).

Saml AMS Lite

Trin 1 - Montér AMS-stativet

Placér AMS-huset på AMS-stativet med strømkablet opad, og tryk forsigtigt på AMS Lite-hovedhuset, så skruehullerne bliver helt frilagt. Spænd de 4 skruer A i venstre og højre side én ad gangen for at fastgøre AMS-stativet.

Trin 2 - Montér venstre/højre feeder-enheder

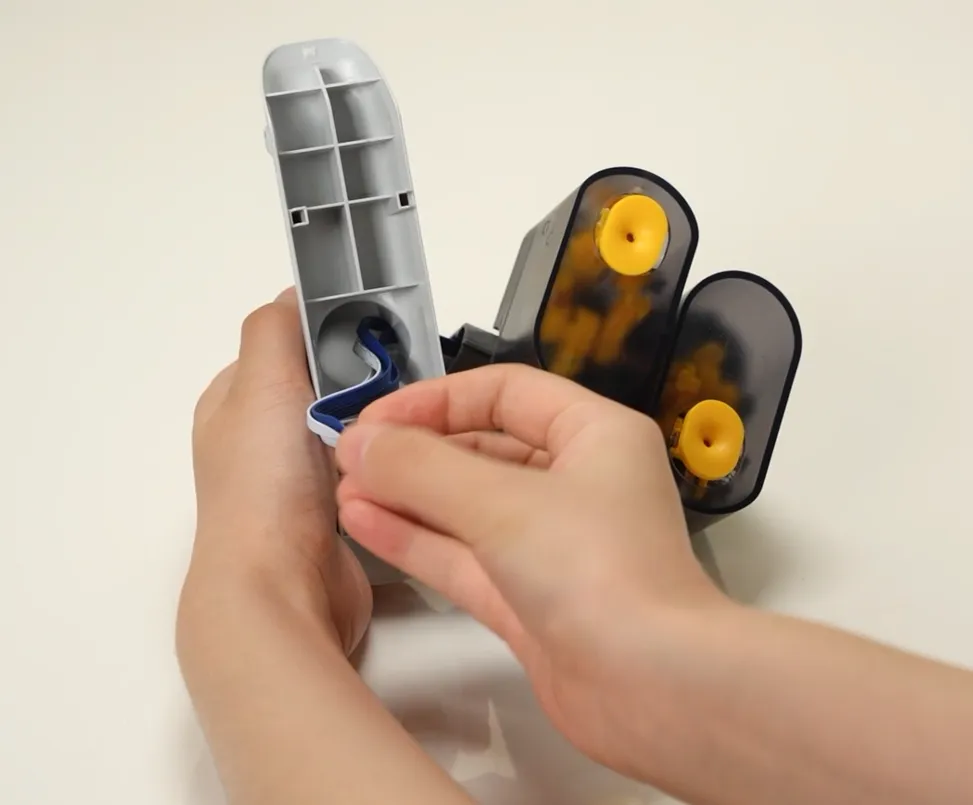

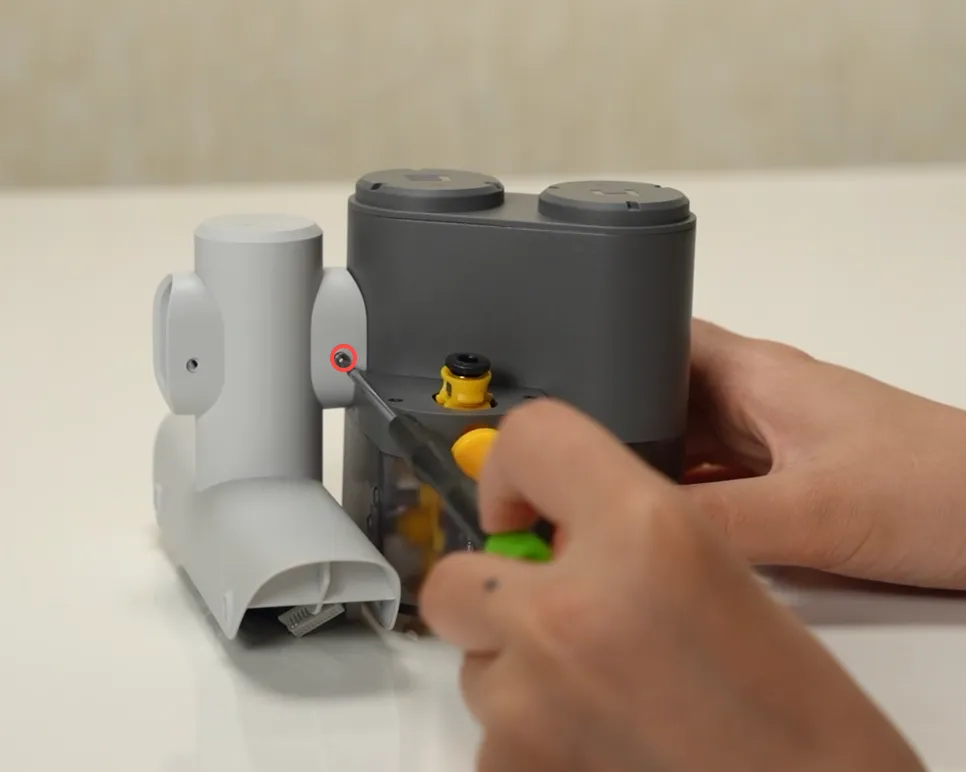

Før det blå og hvide kabel gennem filamentholderstangen, og spænd de 2 skruer B for at fastgøre feeder-enheden (3/4).

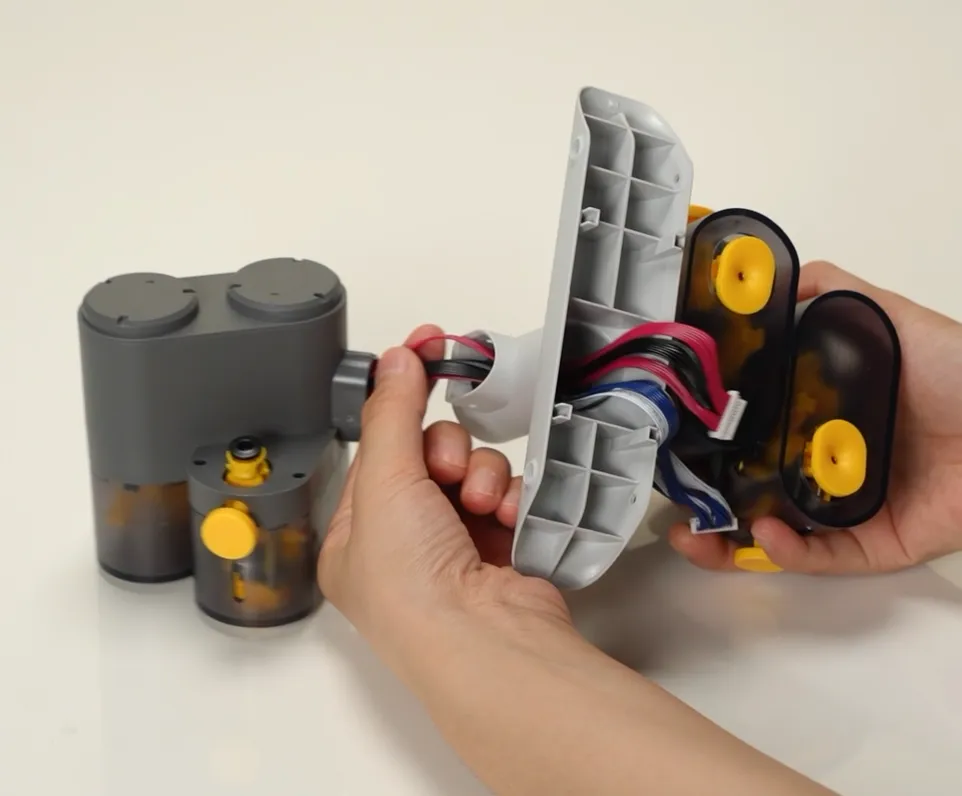

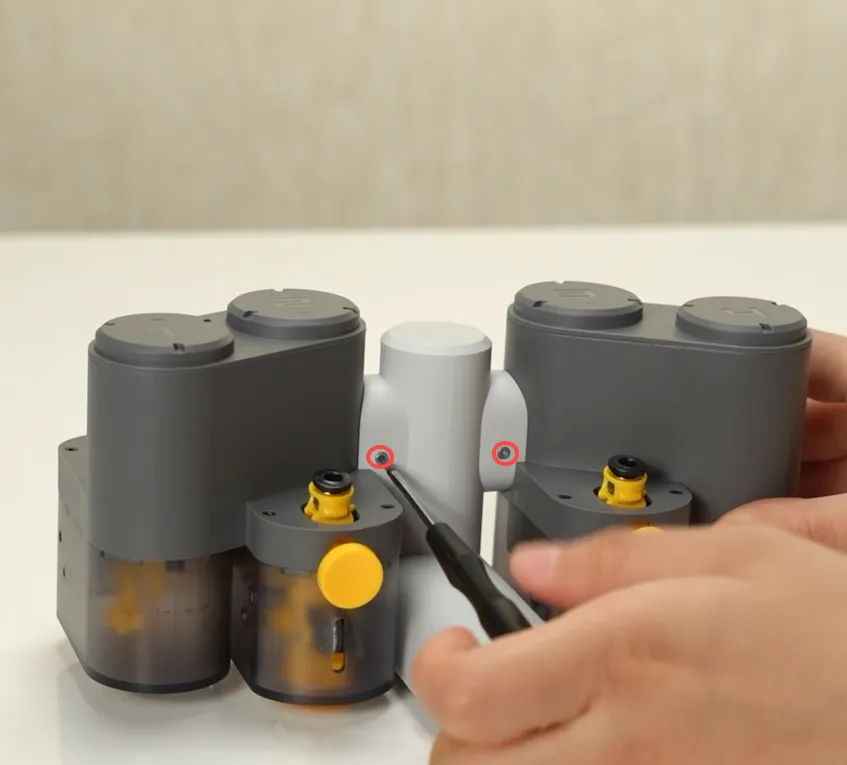

Før det sorte og røde kabel gennem filamentholderstangen, og spænd de 2 skruer B for at fastgøre feeder-enheden (1/2).

Trin 3 - Montér feeder-samlingen

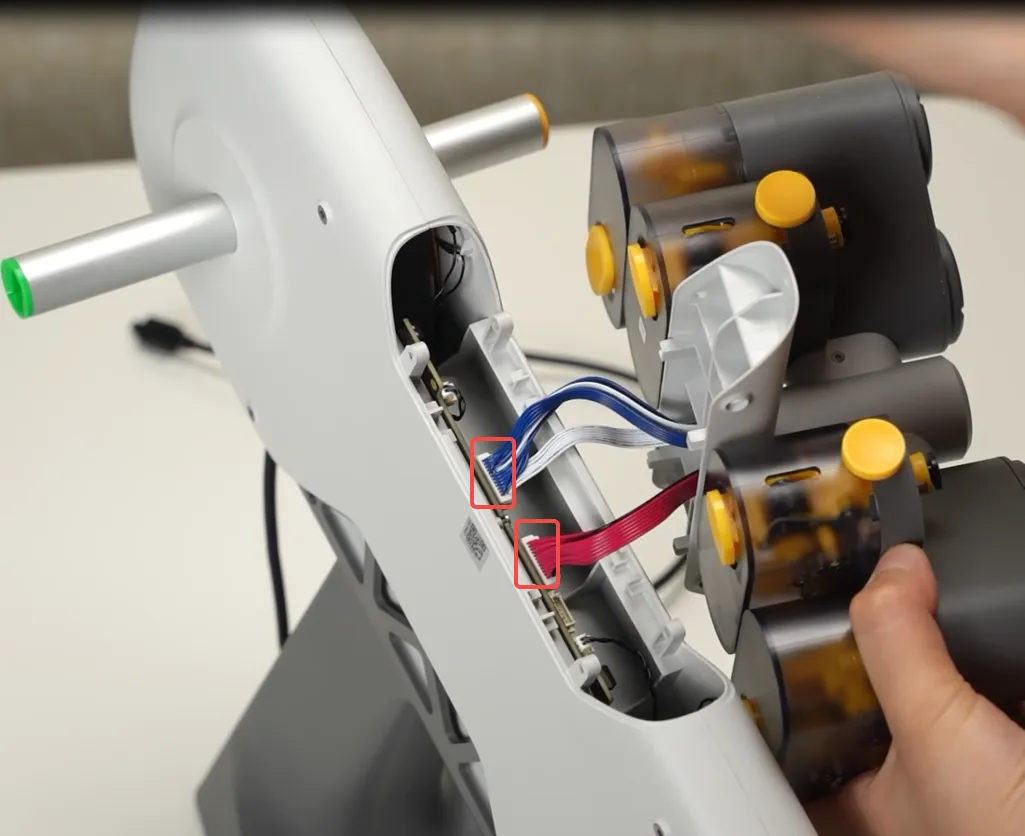

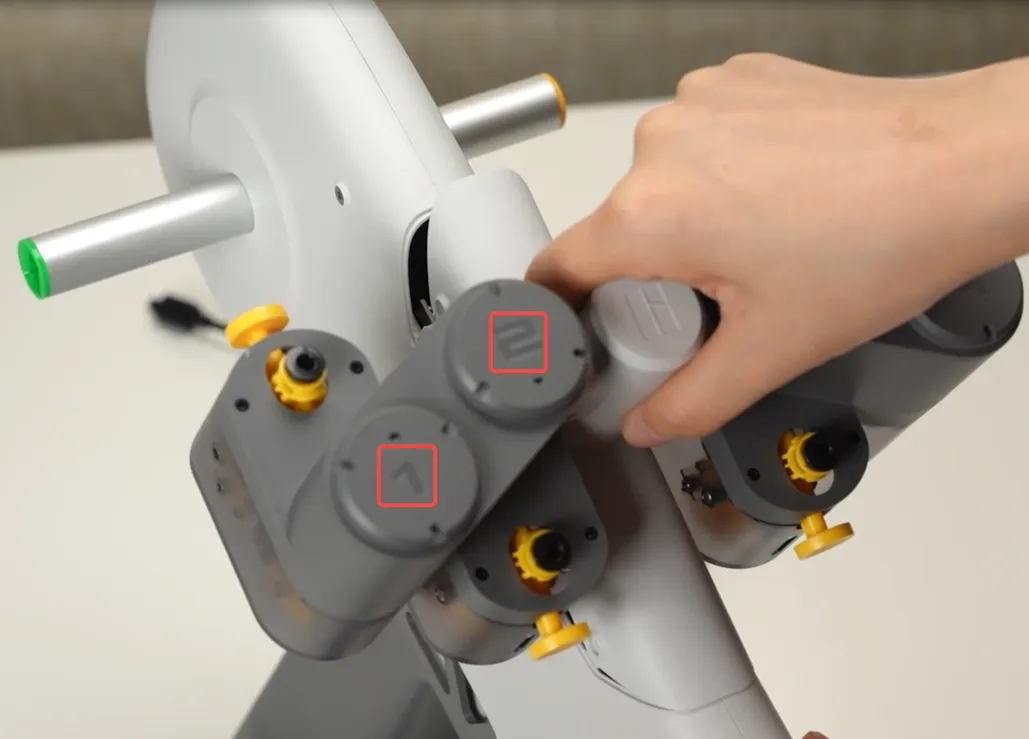

Forbind de 2 forbindelseskabler efter farve. Montér feeder-samlingen på AMS Lite-hovedhuset, og fastgør den med 4 skruer A.

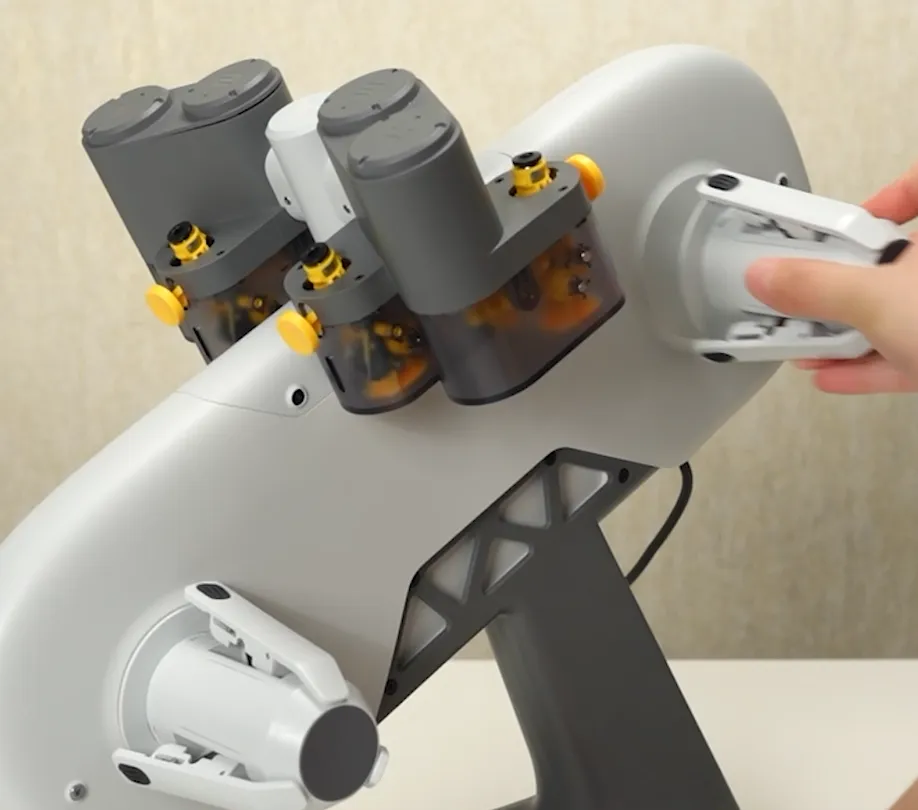

Trin 4 - Montér de roterende spoleholdere

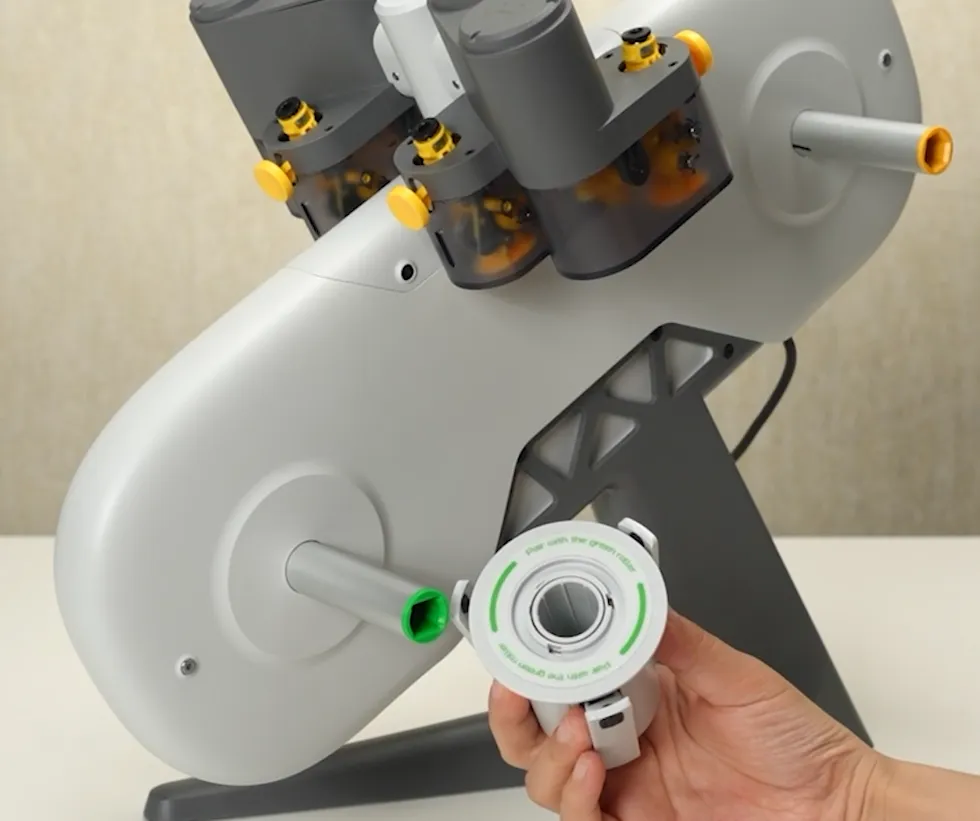

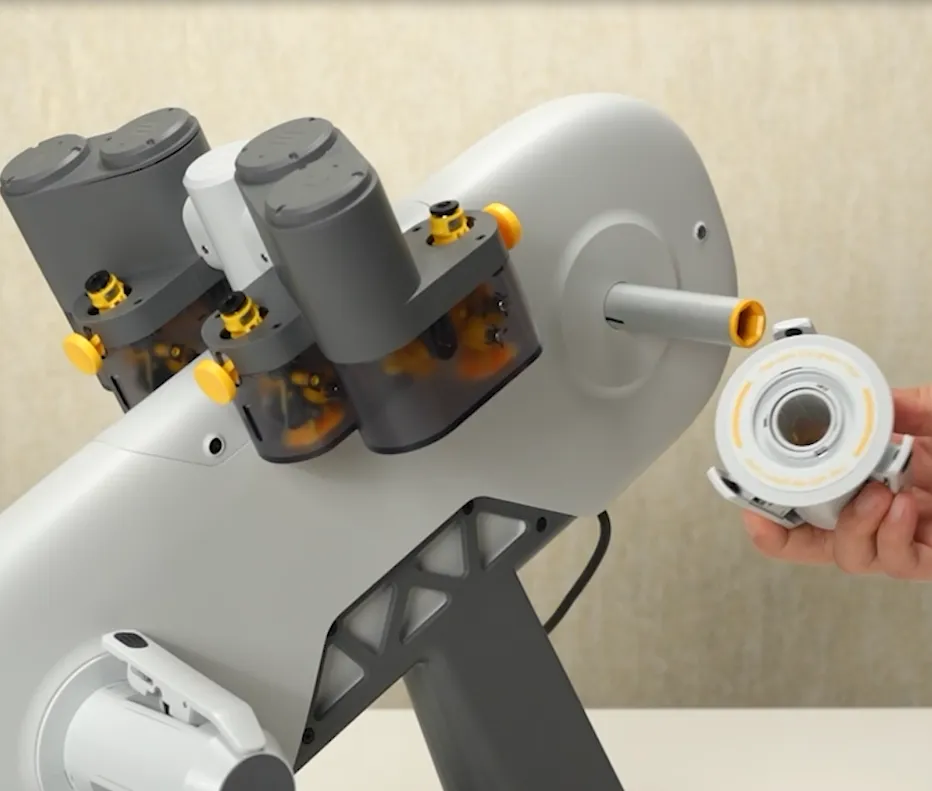

Sæt de fire roterende spoleholdere sammen efter farve, og montér dem én ad gangen. Vær opmærksom på monteringsretningen inden montering.

Kontrollér funktionen

1. Tilslut AMS Lite til printeren, tænd for printerens strøm, og tjek, om indikatorlysene på AMS-feederen lyser normalt.

2. Indsæt filament for at teste indførings-/udførselsfunktionen på AMS Lite.

Hvis testen fejler, så tjek alle forbindelser igen, og prøv på ny. Hvis det stadig ikke virker, så kontakt Bambu Labs serviceteam.

Kalibreringstrin efter arbejdet

Ikke nødvendigt
