Montering af AMS spoleklo (Spool Claw)

AMS lite roterende spoleholder og AMS spoleklo

Denne artikel giver vejledning og forholdsregler til af- og påmontering af AMS spoleklo (Spool Claw).

Reservedelsliste

Nr.	Navn	Billede	Nr.	Navn	Billede
1	AMS roterende spoleholder		2	AMS spoleklo

Samleliste

None

Skrueliste

None

Værktøjsliste

Pincet med flad spids

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at frakoble AMS fra printeren, før du udfører vedligeholdelse på AMS og elektronikken, for hvis AMS er tilsluttet under sådant arbejde, kan det give kortslutning og føre til yderligere skade på elektronikken samt sikkerhedsrisici.

Hvis du er i tvivl eller har spørgsmål til denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Afmonter AMS spolekloen

Brug pincetten med flad spids til at vippe spoleklørne op gennem mellemrummet i de to sider. Fjern de øvrige 2 spoleklør på samme måde.

Bemærk: Spoleklørne beskadiges nemt, så undgå at vippe klørne for hårdt for at undgå skader.

Monter AMS spolekloen

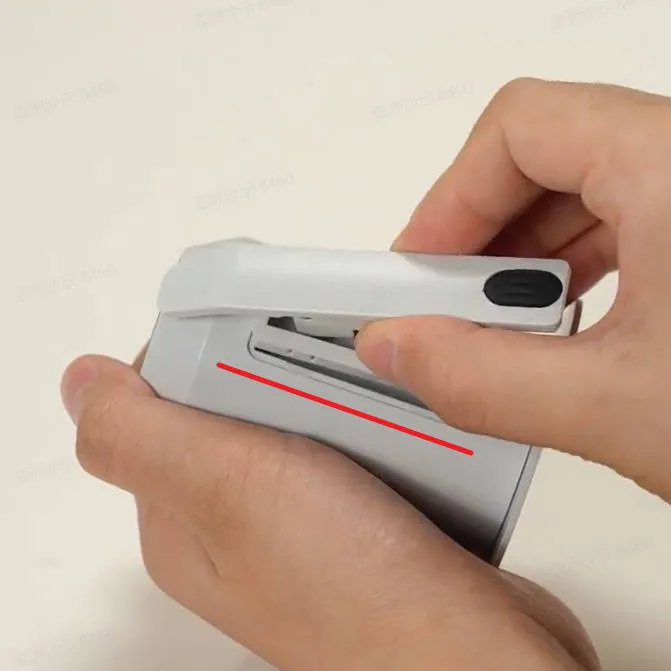

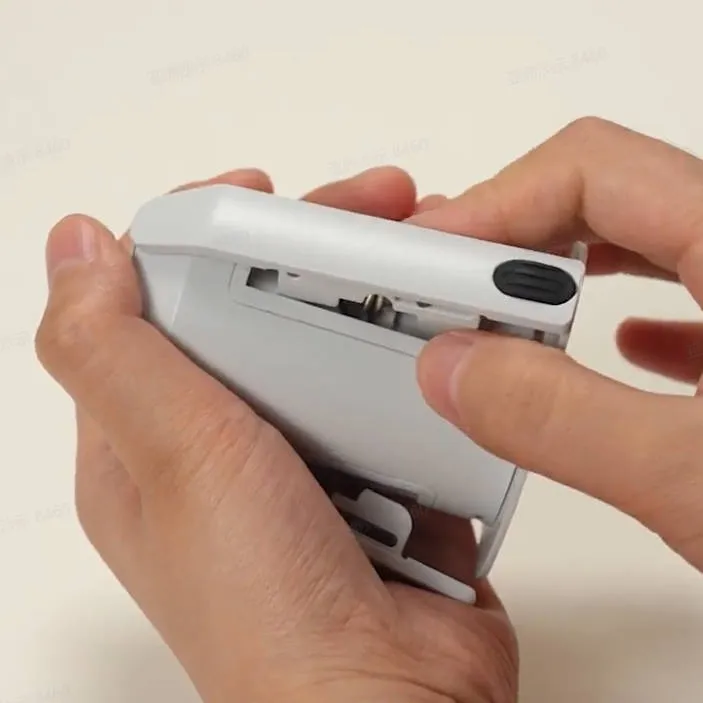

Vær opmærksom på monteringsretningen, og klik derefter de 3 klør på plads én ad gangen.

Kontroller funktionen

Tryk manuelt på hver spoleklo for at sikre, at monteringen sidder korrekt.

Kalibrering

Ikke nødvendig
