Montering af AMS lite fremføringsenhed

AMS lite fremføringsenheder

Denne artikel giver vejledning og forholdsregler til afmontering og montering af AMS-fremføringsenhederne.

Reservedelsliste

Nedenfor er de enkelte eftersalgsdele, som denne vejledning omhandler.

Nr.	Navn	Billede	Nr.	Navn	Billede
1	AMS venstre fremføringsenhed (1 og 2)		2	AMS højre fremføringsenhed (3 og 4)
3	AMS fremføringsdæksel		4	AMS fremføringsmotorkomponenter
5	AMS filamenttragtenhed - venstre		6	AMS filamenttragtenhed - højre

Samleliste

Ingen

Skrueliste

Værktøjsliste

Pincet med flad spids

H1.5 / H2.0 unbrakonøgle

Forudgående handling

Se om nødvendigt installationsvejledningen til AMS Lite for at lære, hvordan du afmonterer og monterer AMS Lite-fremføringsenheden fra AMS Lite.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at afbryde AMS Lite fra printeren, før du udfører nogen form for vedligeholdelse på AMS'en og dens elektronik, for hvis AMS'en er tilsluttet under sådanne opgaver, kan det give kortslutning, hvilket kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Hvis du har bekymringer eller spørgsmål til at følge denne vejledning, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videovejledning

Afmonter AMS-fremføringsenheden

Trin 1 - Fjern AMS-fremføringsdækslet

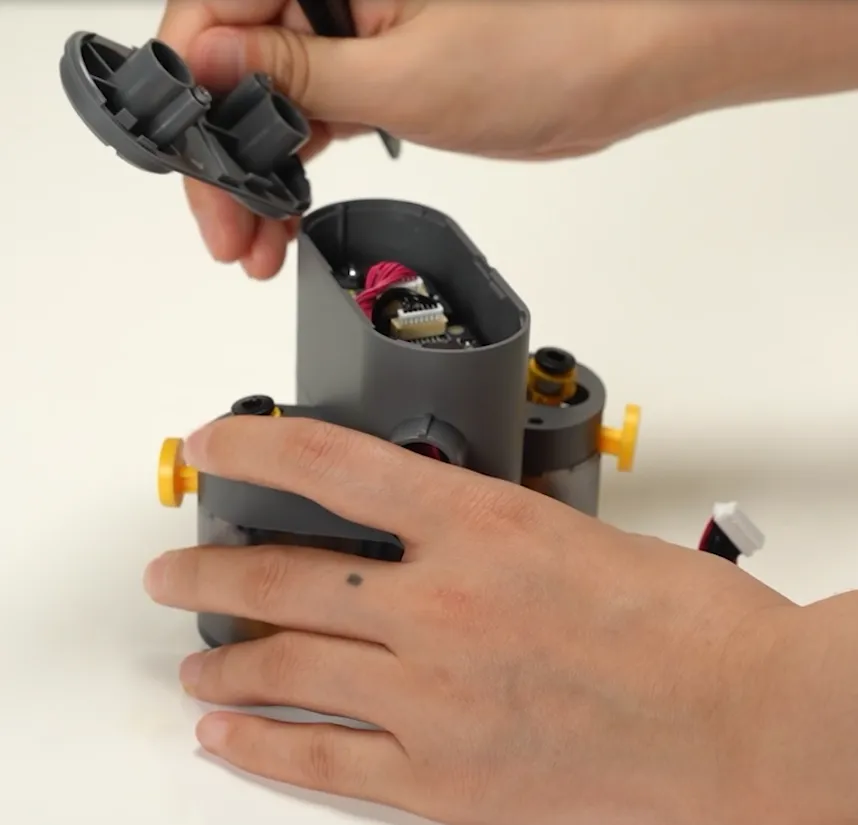

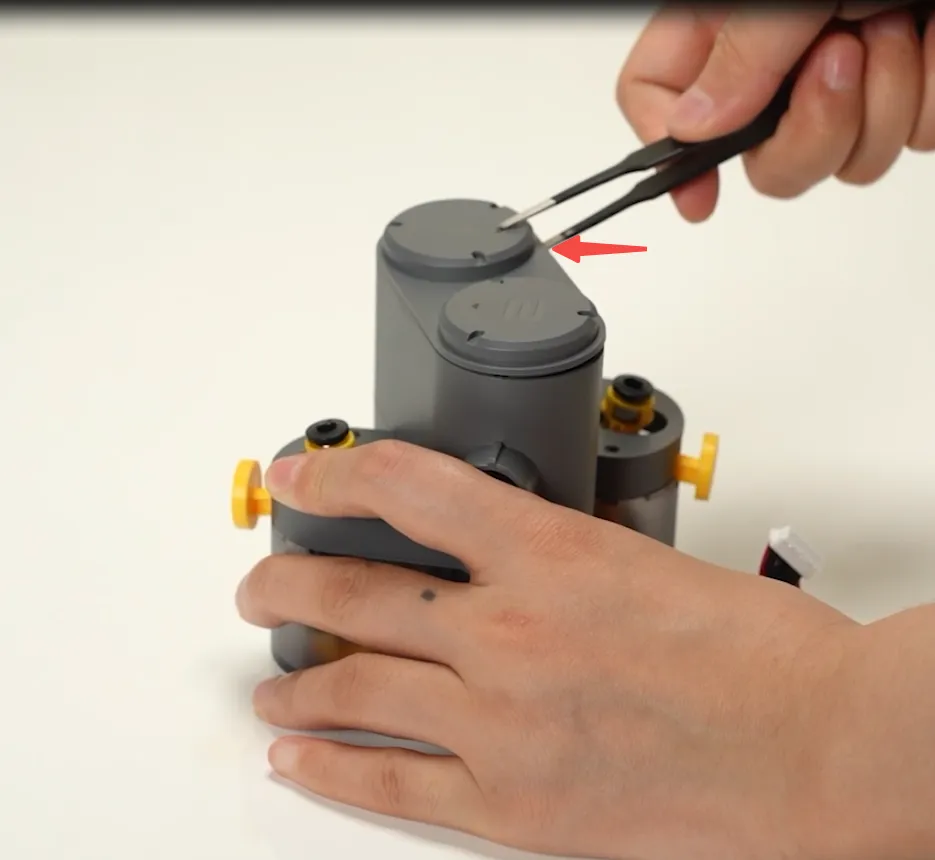

Brug en pincet med flad spids til at vippe topdækslet fri af rillen og fjerne det.

Trin 2 - Fjern AMS filamenttragtenheden

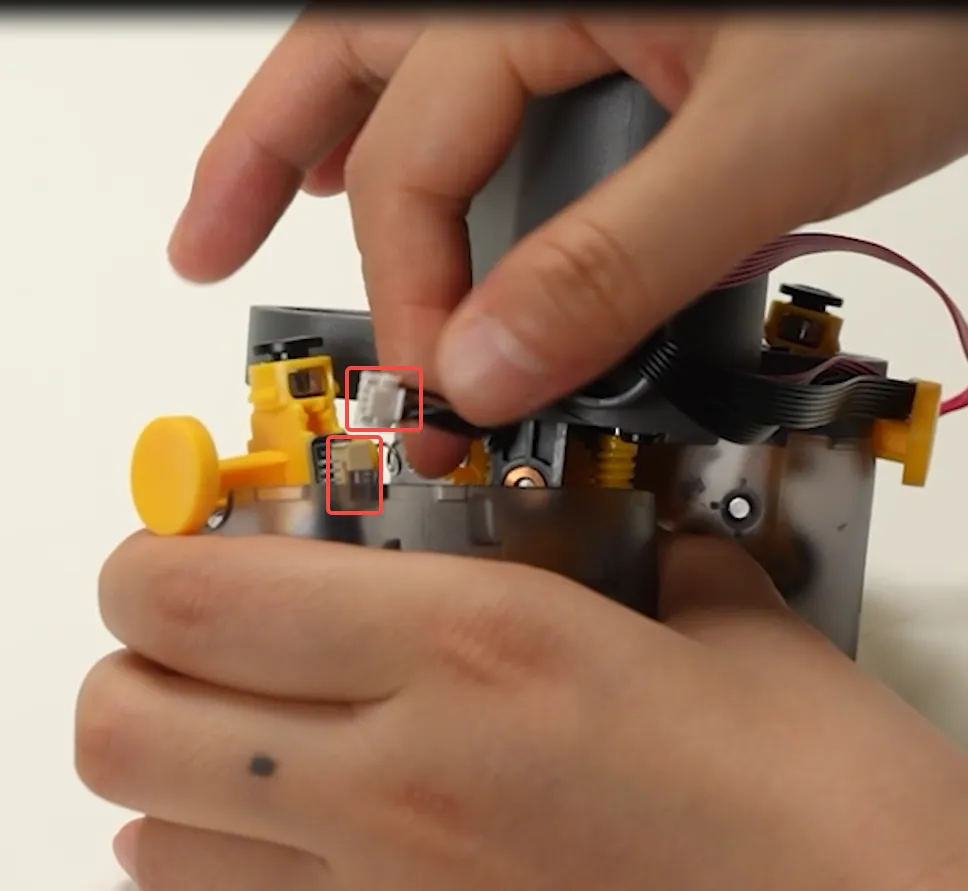

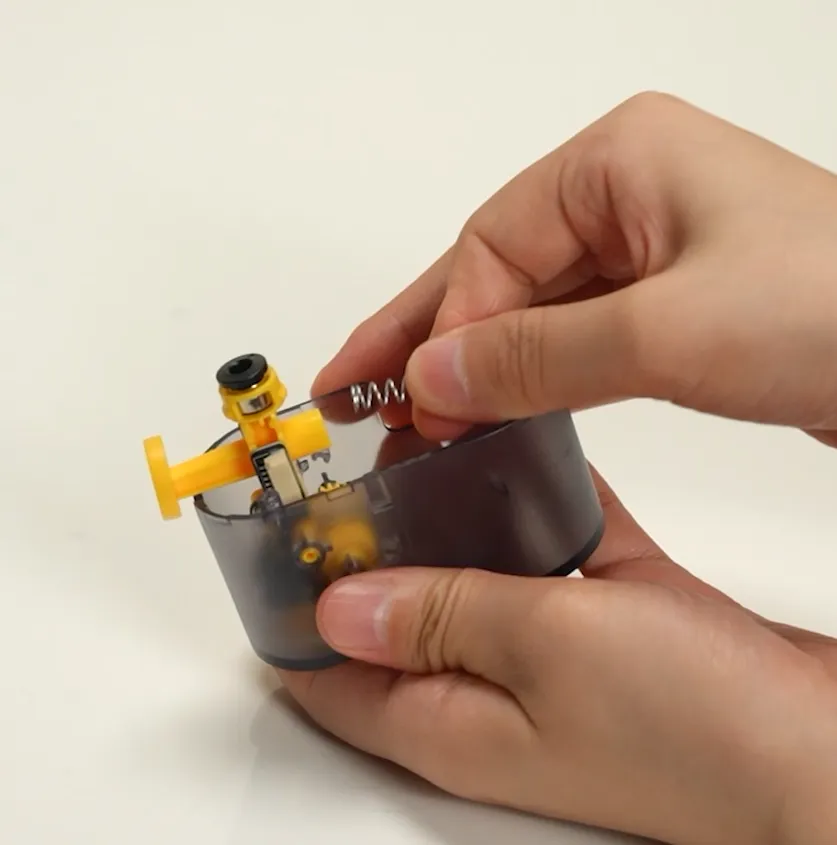

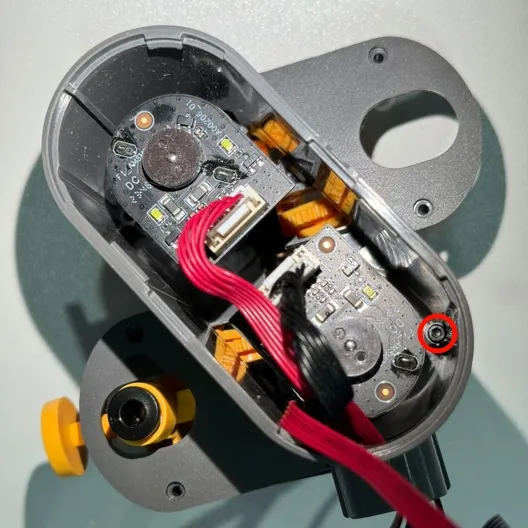

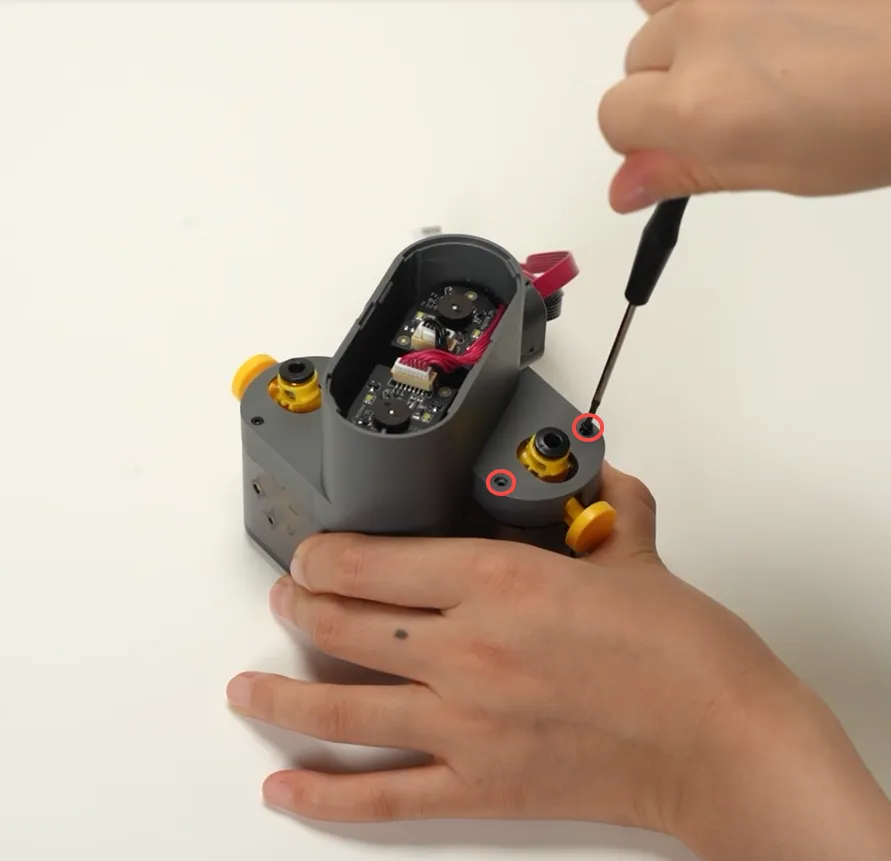

Skru de 3 skruer B ud med en H1.5 unbrakonøgle for at løsne filamenttragtenheden, afbryd ledningsforbindelserne, og fjern fjederen.

Gentag ovenstående trin for at fjerne den anden AMS filamenttragtenhed.

Trin 3 - Fjern AMS-fremføringsmotorkomponenterne

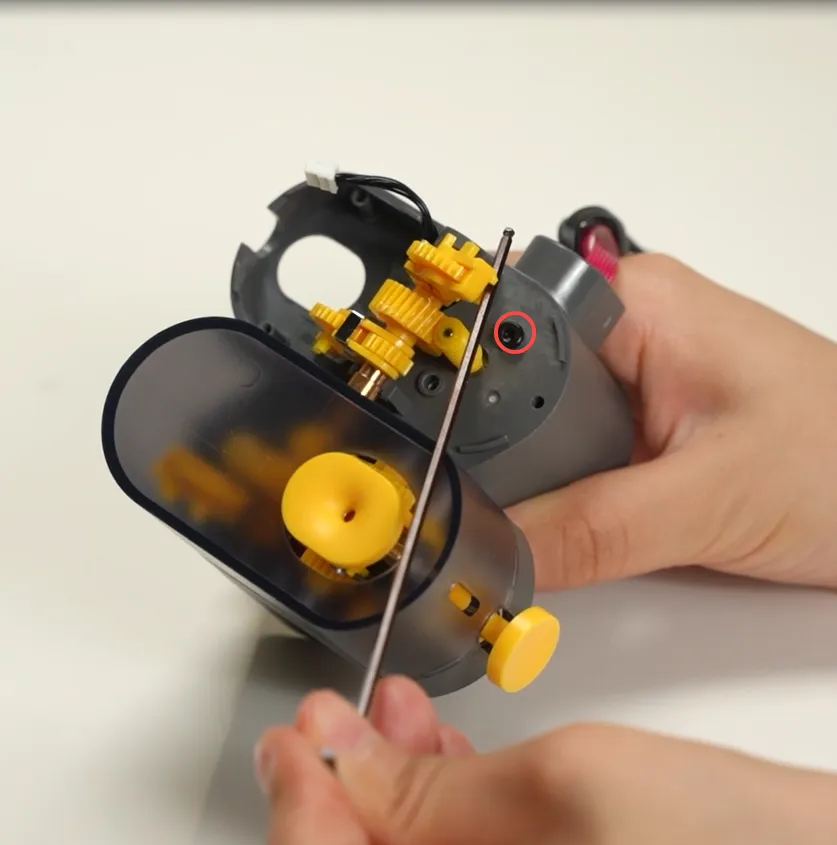

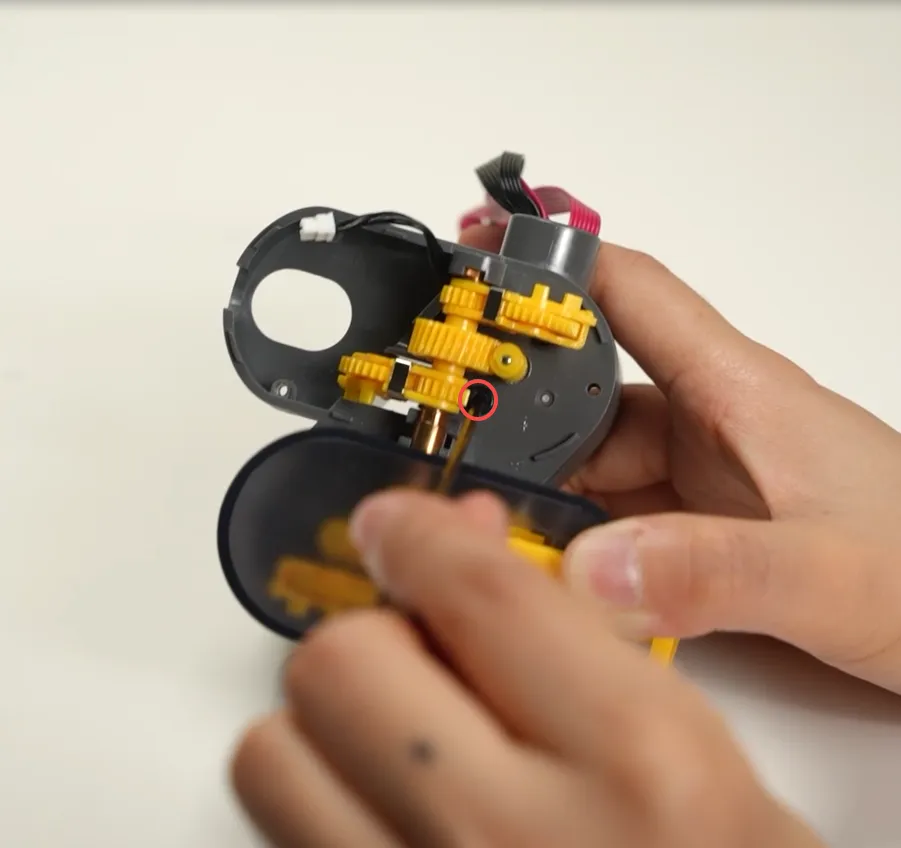

Fjern motoren ved at fjerne de 2 skruer A med en H2.0 unbrakonøgle.

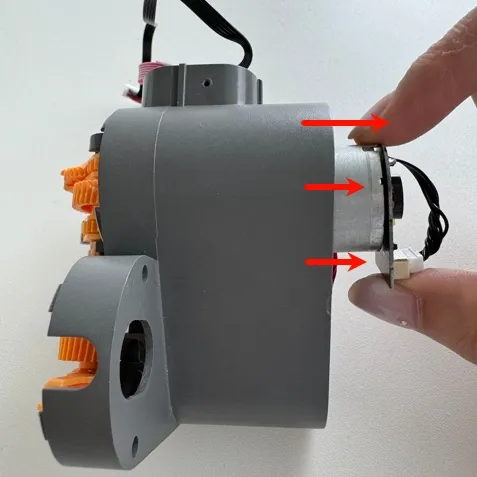

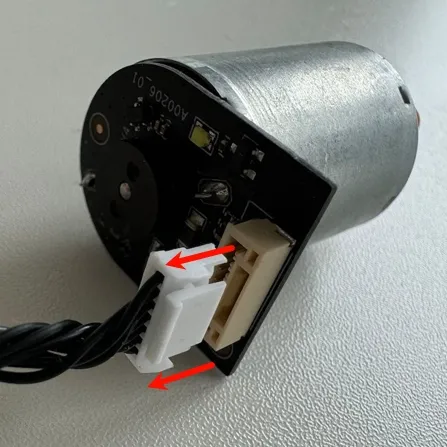

Afbryd AMS-fremføringsmotorens forbindelsesledninger.

Gentag ovenstående trin for at fjerne de andre AMS-fremføringsmotorkomponenter.

Monter AMS-fremføringsenheden

Trin 1 - Monter AMS-fremføringsmotoren

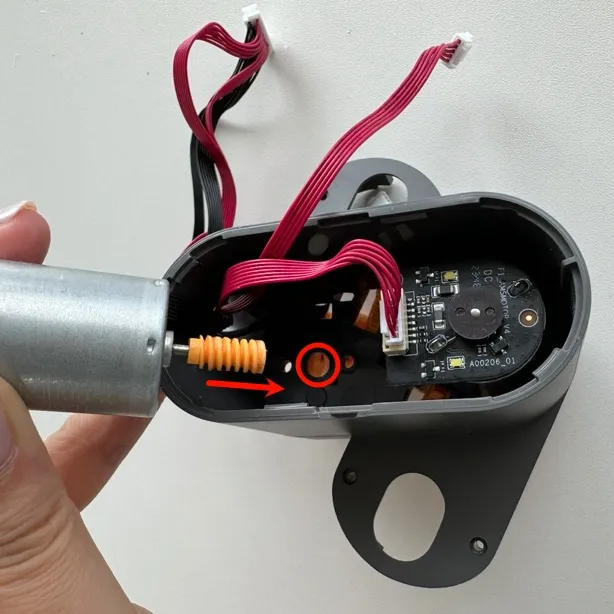

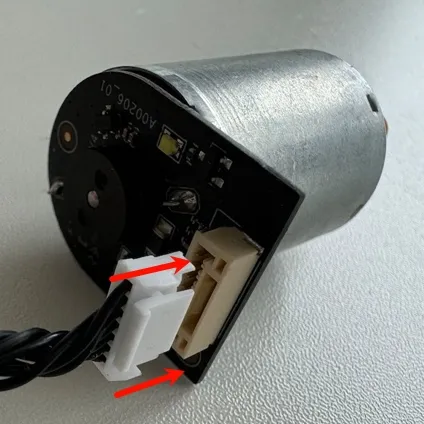

Tilslut kablerne, og monter motoren inde i AMS-fremføringsenheden.

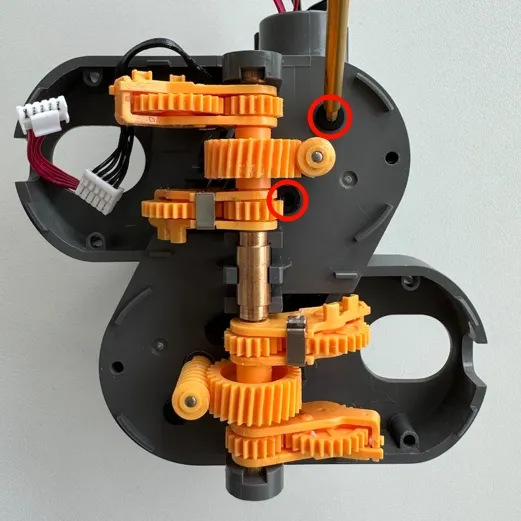

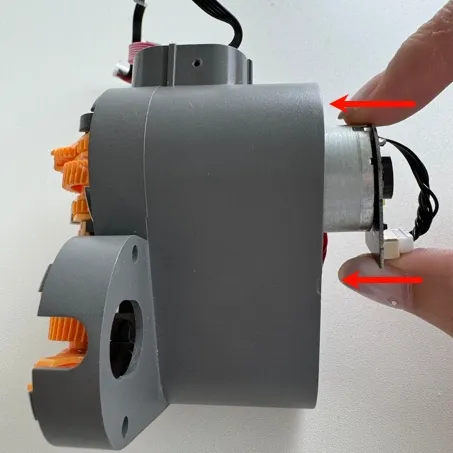

Fastgør derefter de 2 skruer A med en H2.0 unbrakonøgle.

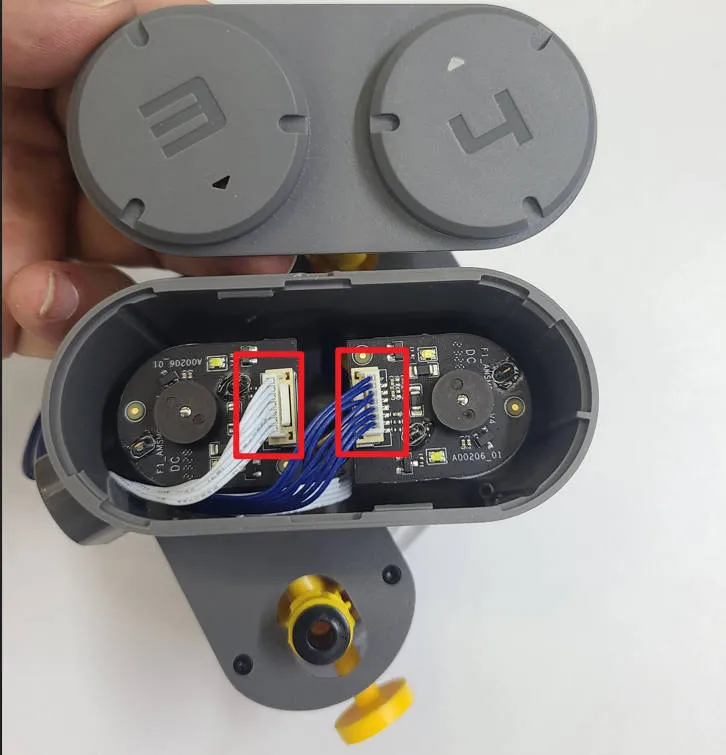

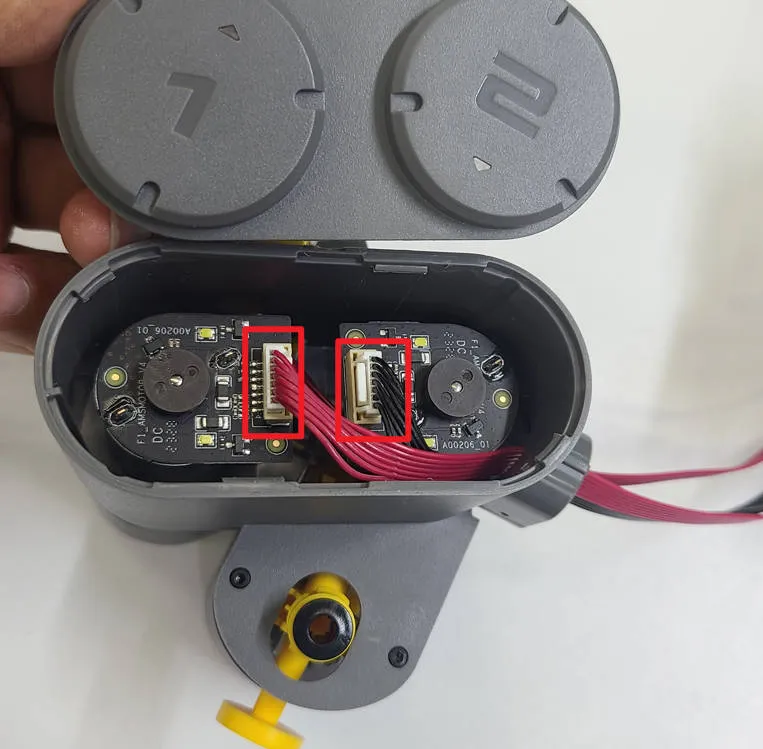

Gentag ovenstående trin for at montere den anden AMS-fremføringsmotor. Sørg for, at de to kabler med forskellige farver bliver forbundet til de rigtige stik, som vist nedenfor.

Trin 2 - Monter AMS filamenttragtenheden

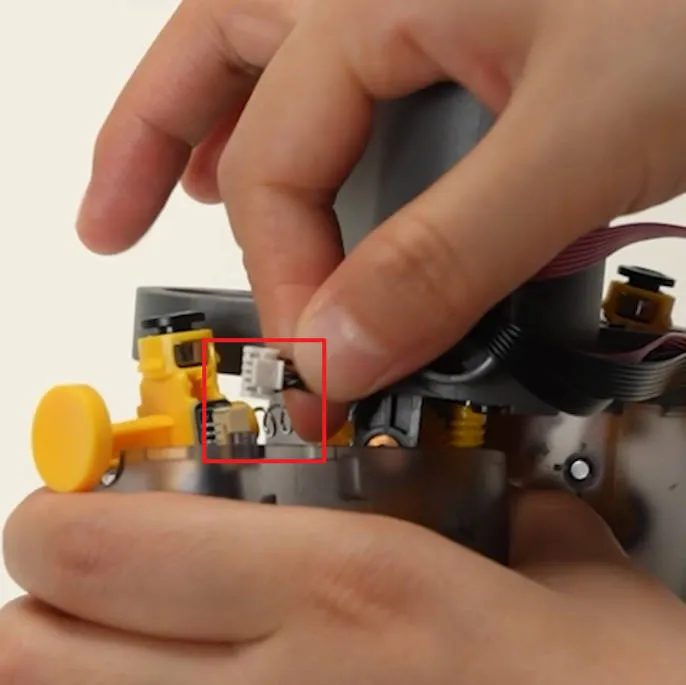

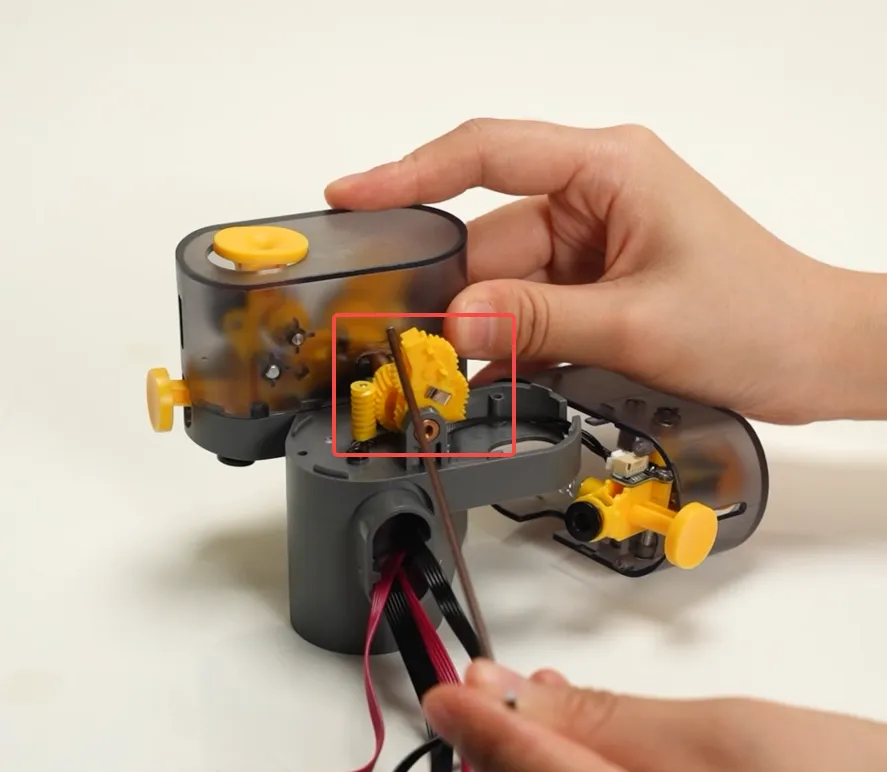

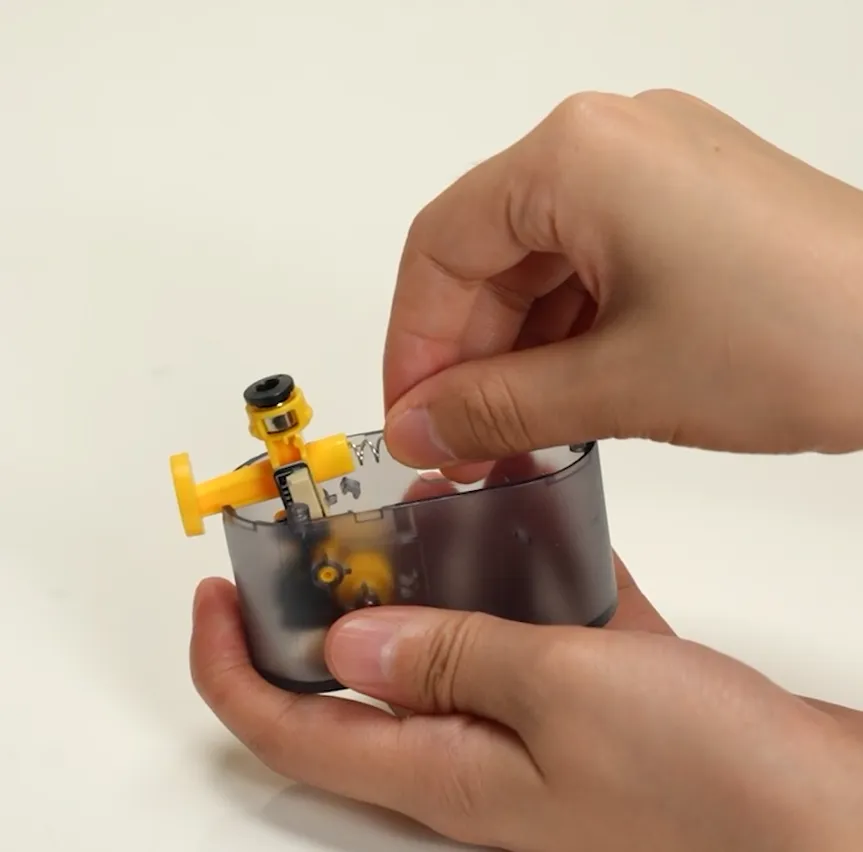

Sæt fjederen på AMS filamenttragtenhed-venstre, tilslut kablet, og juster placeringen af det svingende tandhjulssæt som vist på figuren. Det indre tandhjul skal drejes til højre, og det ydre tandhjul skal stå lodret.

Monter AMS filamenttragtenhed-venstre, sæt den anden ende af fjederen på plads ved hjælp af unbrakonøglen, og vær opmærksom på, at det ydre svingende tandhjulssæt sidder mellem to stopklodser. Det indre svingende tandhjul skal placeres under stopklodsen og derefter klikkes på plads.

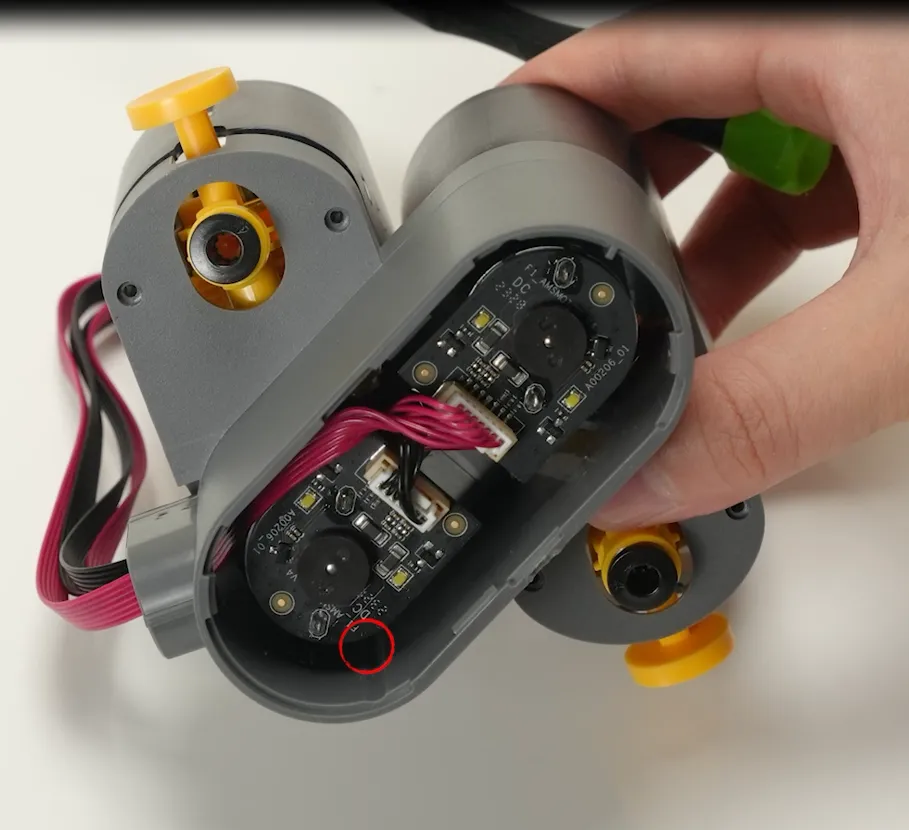

Skru de 3 skruer B i for at fastgøre AMS filamenttragtenhed-venstre.

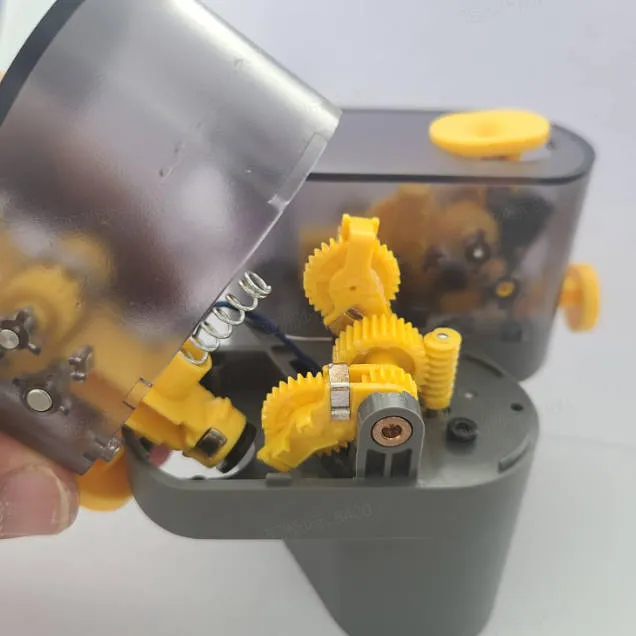

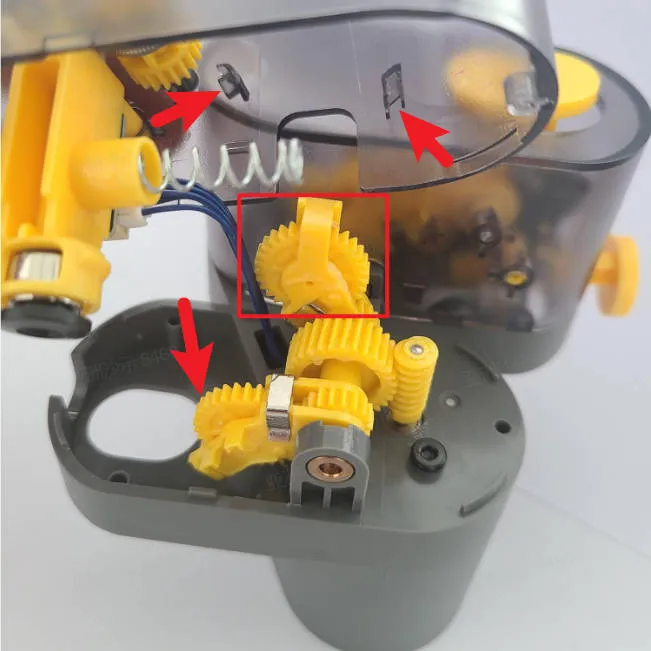

Du kan bruge en lignende fremgangsmåde til at montere AMS filamenttragtenhed-højre. Vær dog opmærksom på tandhjulssættenes monteringsposition. Denne monteringsposition er en smule anderledes end for AMS filamenttragtenhed-venstre. Se billedet nedenfor for detaljer, og se denne wiki-artikel.

Det færdige monteringsresultat ses nedenfor:

Trin 3 - Monter AMS-fremføringsdækslet

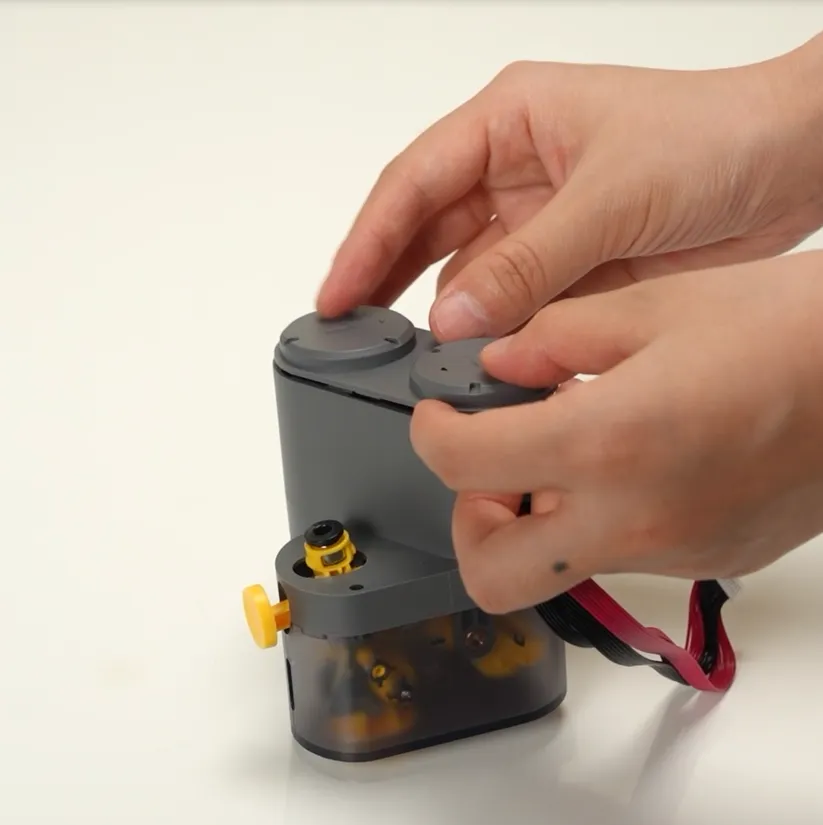

Kontroller, om lysledersøjlen sidder på plads. Bekræft monteringsretningen, og monter AMS-fremføringsdækslet.

Kontroller funktionen

Skub AMS-filamenttragtstangen med hånden for at bekræfte, at den bevæger sig frit og glat.

Kalibrering

Ikke nødvendig
