Udskiftning af AMS RFID-printplader

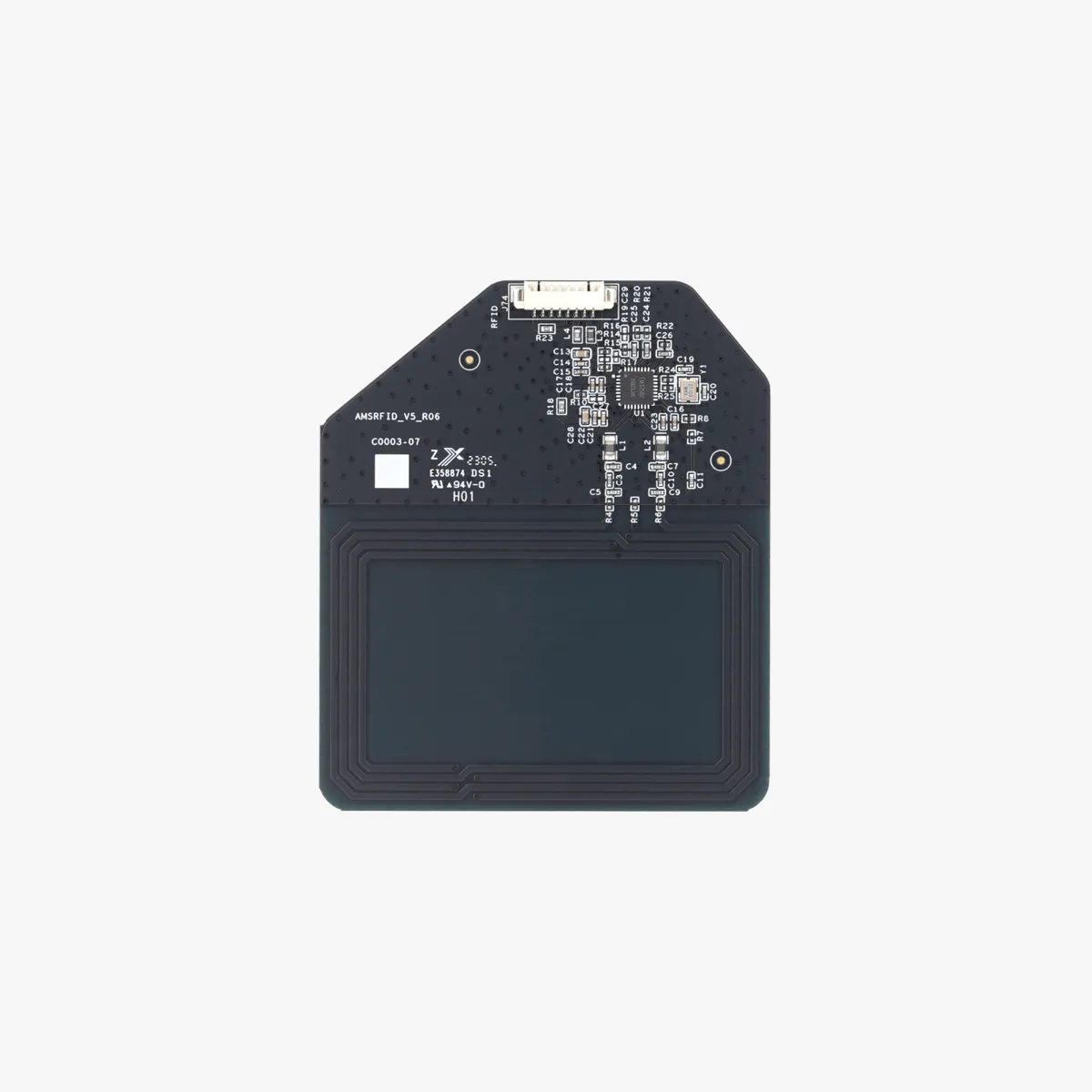

RFID-printplade

RFID-printpladen er den centrale printplade i RFID-systemet. Den indeholder et sæt RFID-identifikationsspoler, der bruges til at aflæse RFID-tags på Bambu Labs filamentspoler og synkronisere oplysninger som filamenttype, farve og produktionsserienummer til Bambu Studio. Hver RFID-printplade bruges til at identificere filament i to slots.

Understøttede modeller

AMS

Hvornår skal denne guide bruges

RFID-printpladen er beskadiget, eller dens kabel er koblet fra.

Nødvendigt værktøj og materialer

• AMS RFID-printplade
• Pincet
• Smeltelim / UV-lim
• H2.0 unbrakonøgle

Videoguide

Sikkerhedsadvarsel

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og ledninger til printhovedet. Udføres opgaver med printeren tændt, kan det medføre kortslutning og dermed skader på elektronikken samt sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører ved hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern RFID-printpladen

1. Fjern PTFE-slangen

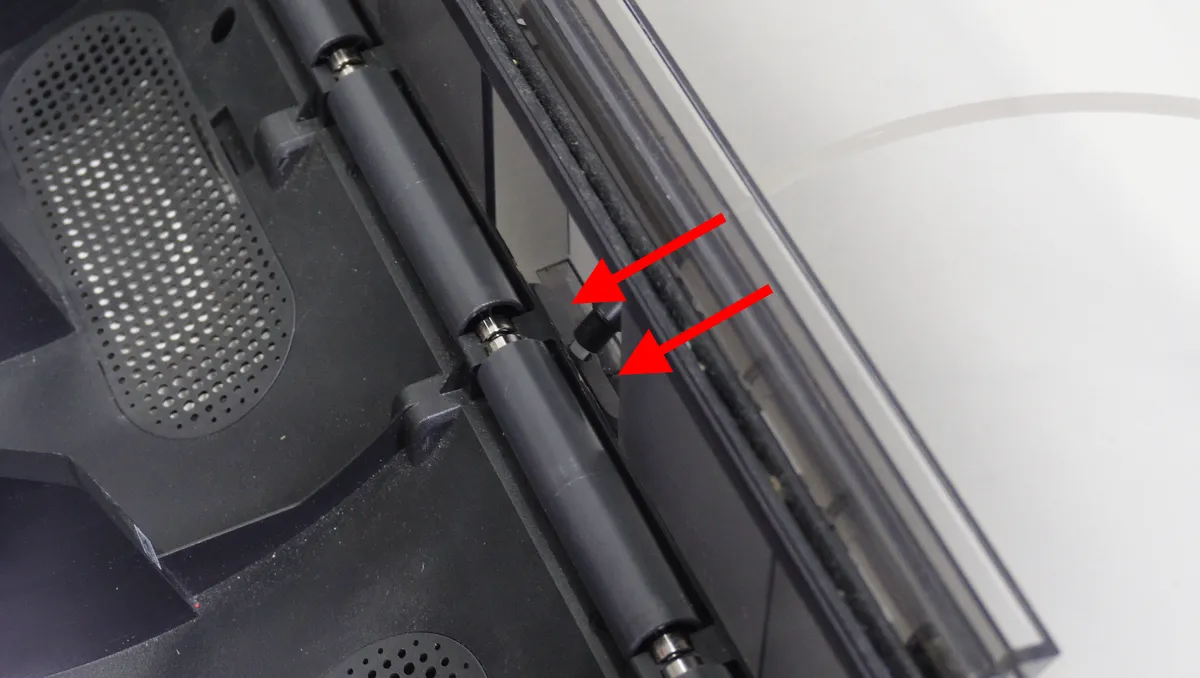

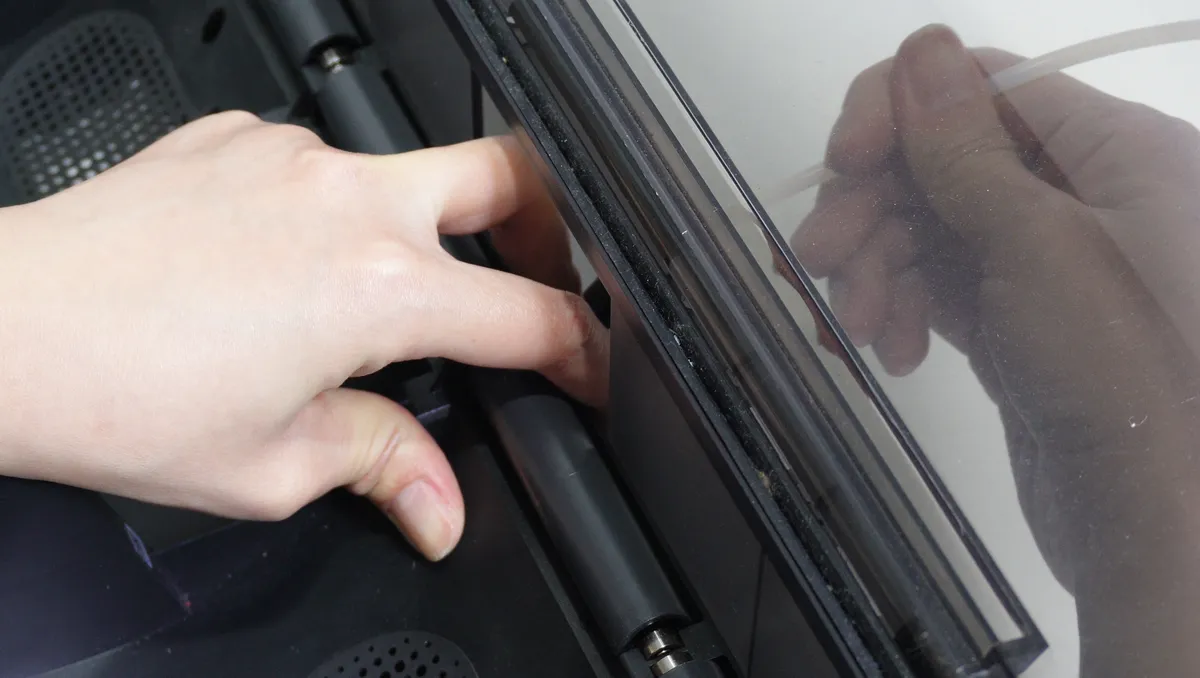

Åbn AMS-låget, tryk på knappen på filament-hubben og træk PTFE-slangen ud.

2. Fjern AMS-hovedrammen

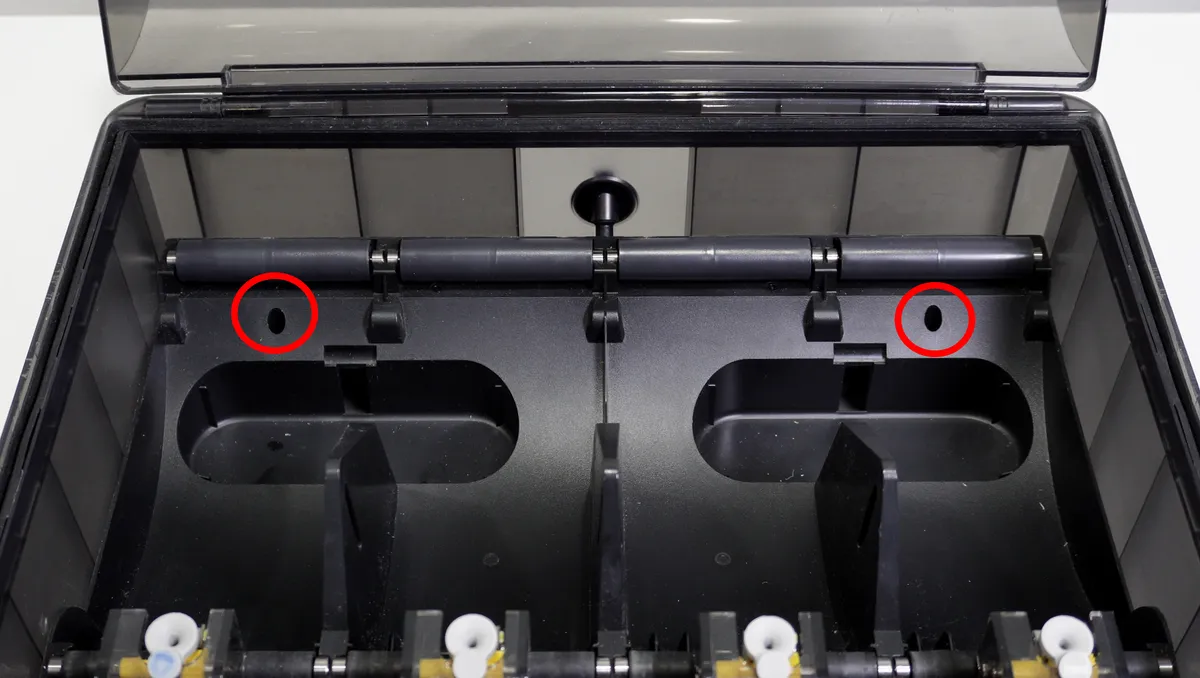

• Fjern de 2 skruer, der fastgør hovedrammen.

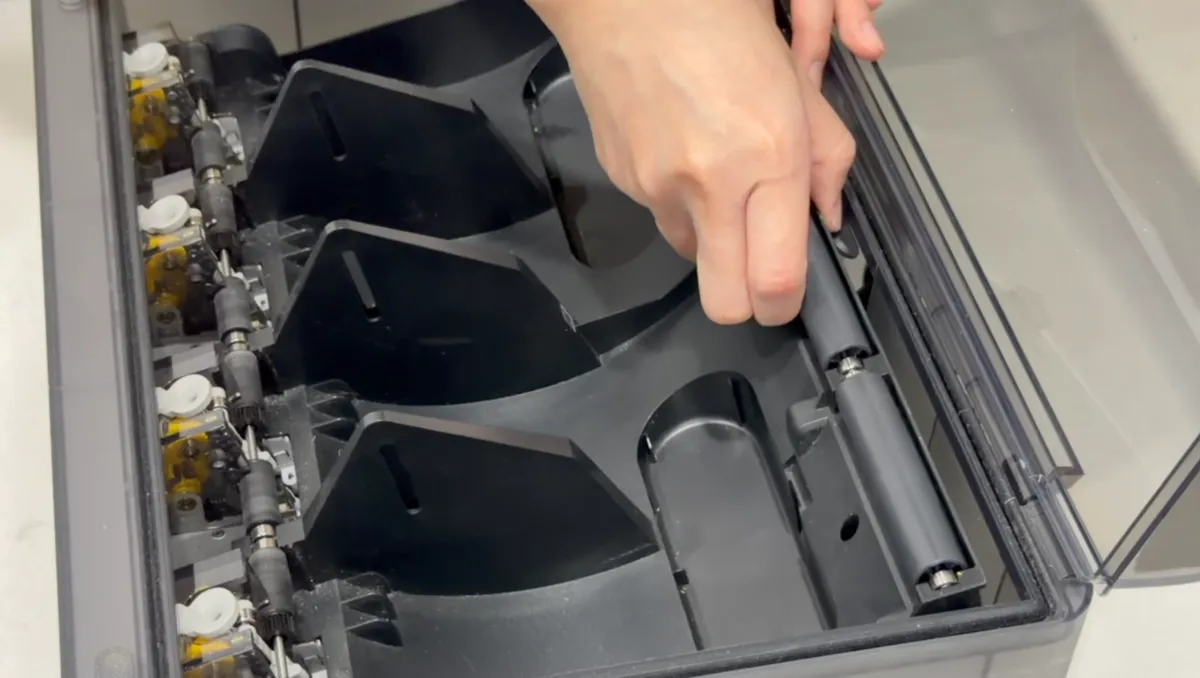

• Løft den bageste del af hovedrammen helt op, og stil den lodret på AMS'ens bunddæksel.
  Bemærk, at der er tilsluttet kabler, så gå ikke hårdt til værks.

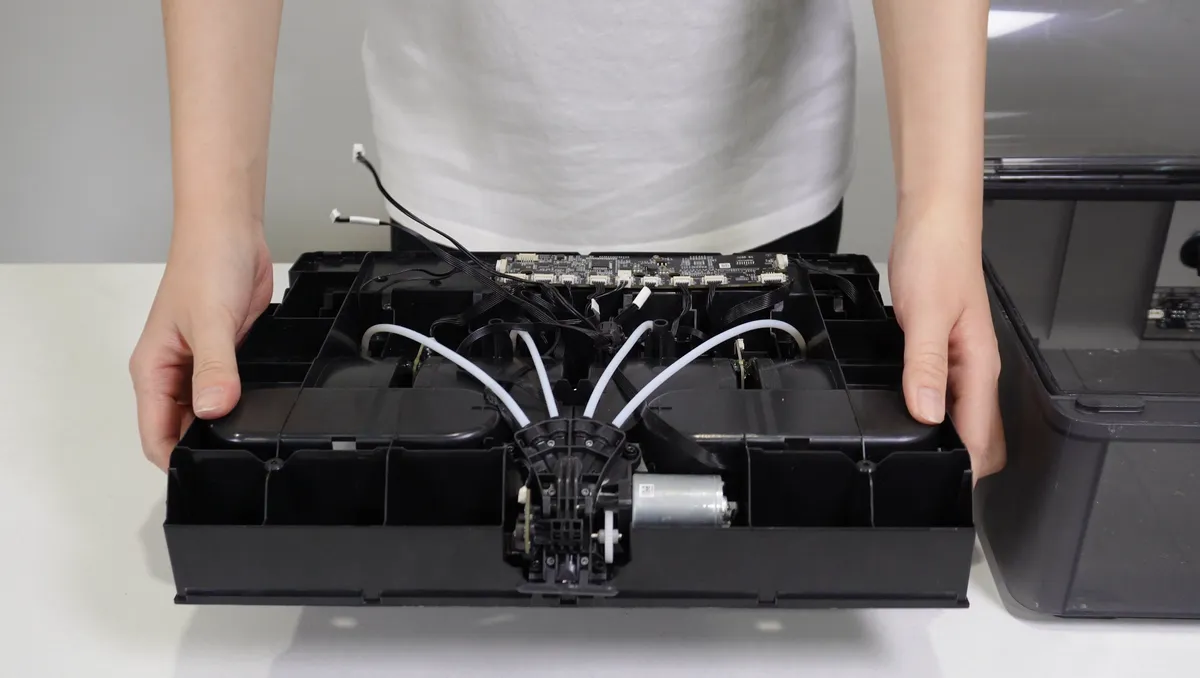

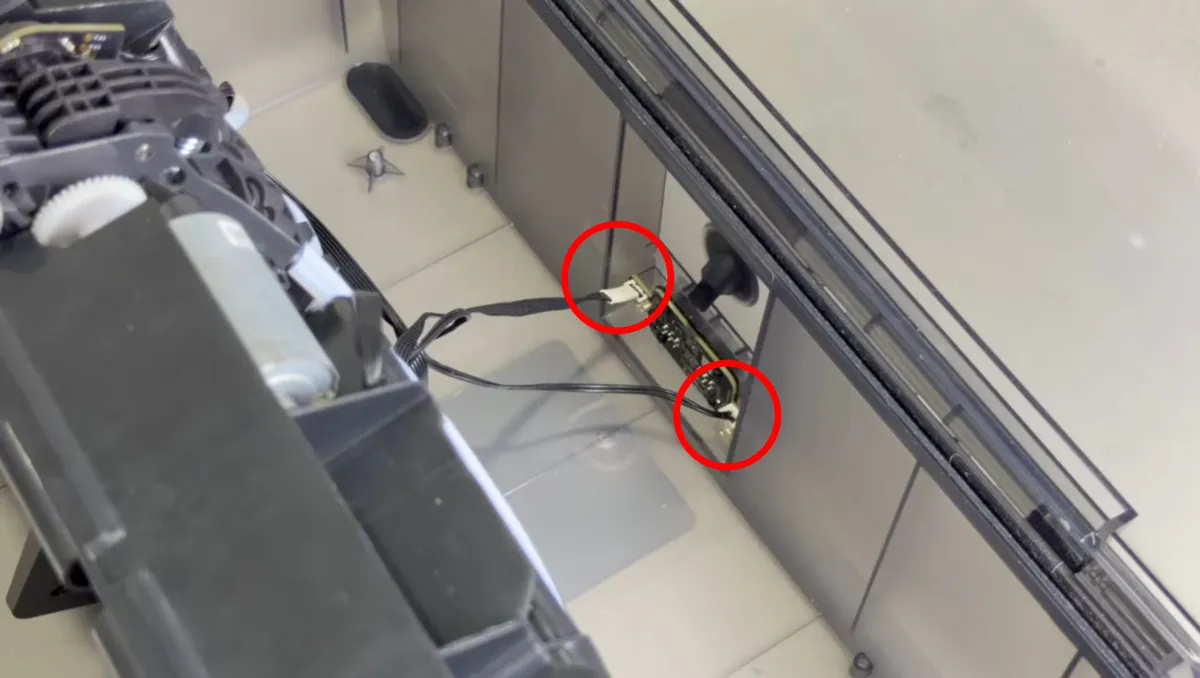

Afbryd Bambu-buskablet og strømkablet, og fjern hovedrammen.

3. Fjern RFID-printpladen

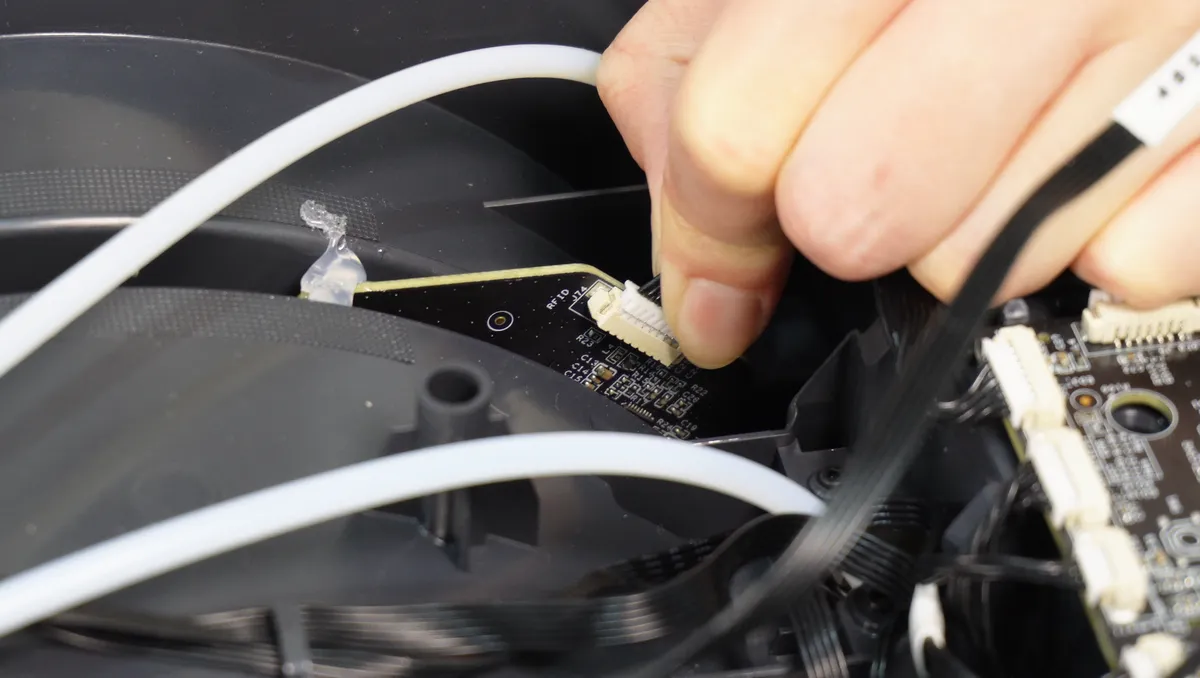

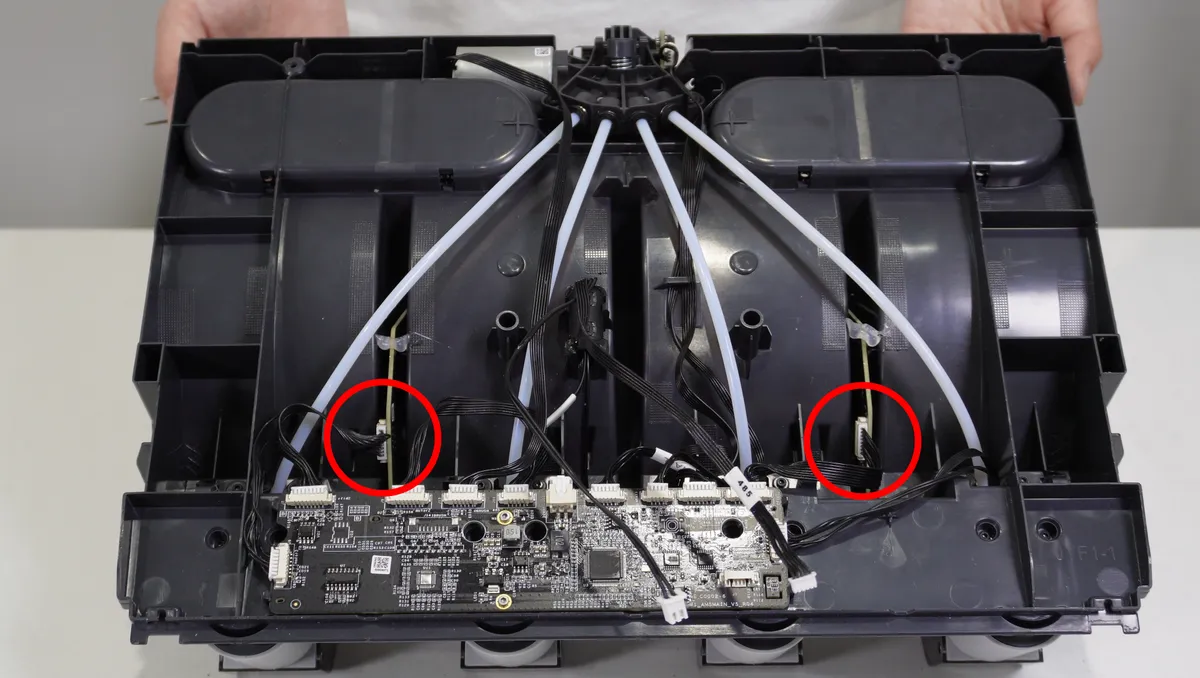

Afbryd kablerne på begge RFID-printplader.

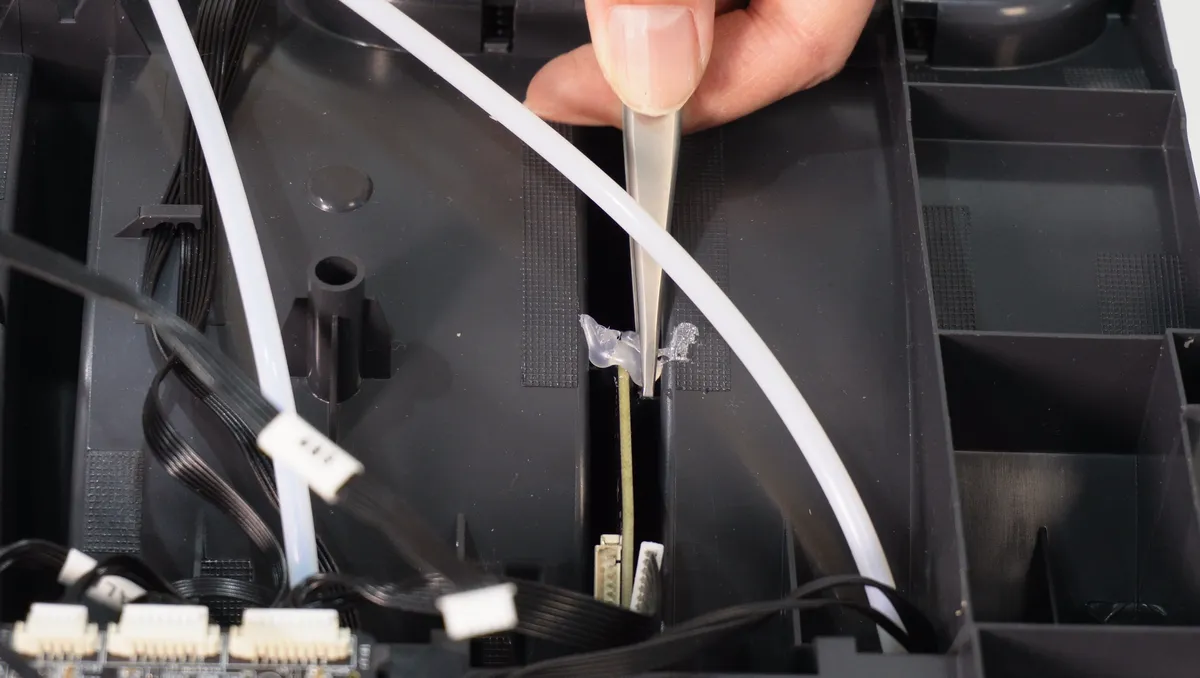

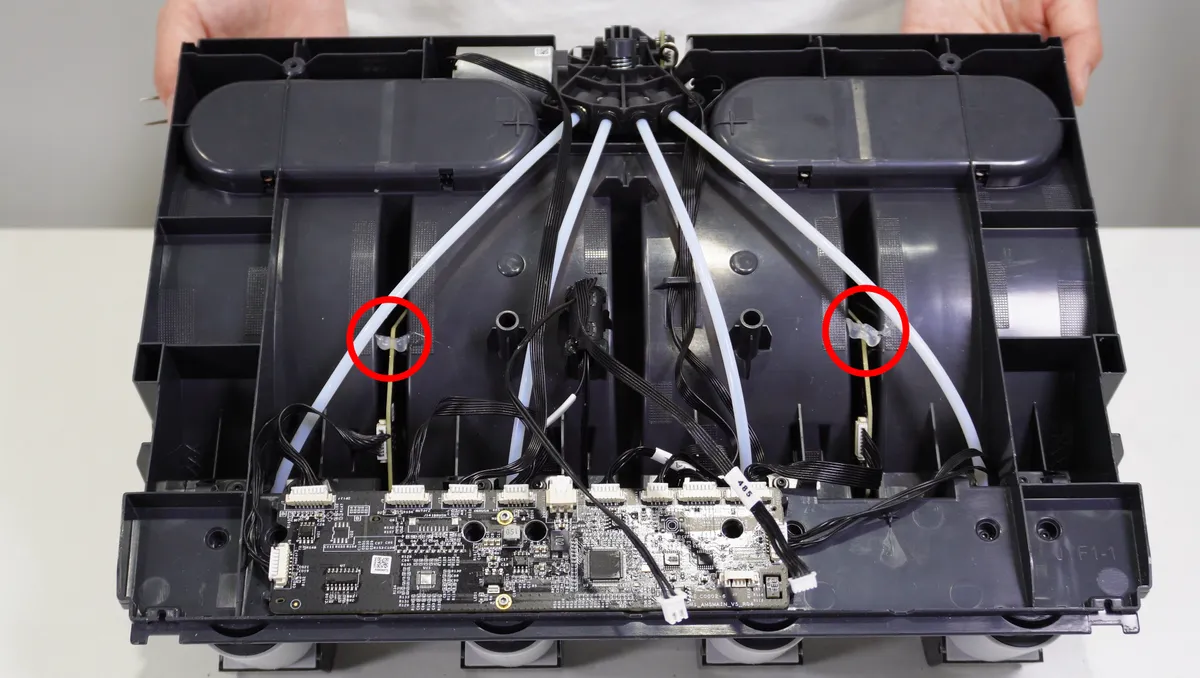

Brug en pincet til at fjerne UV-limen på begge RFID-printplader.

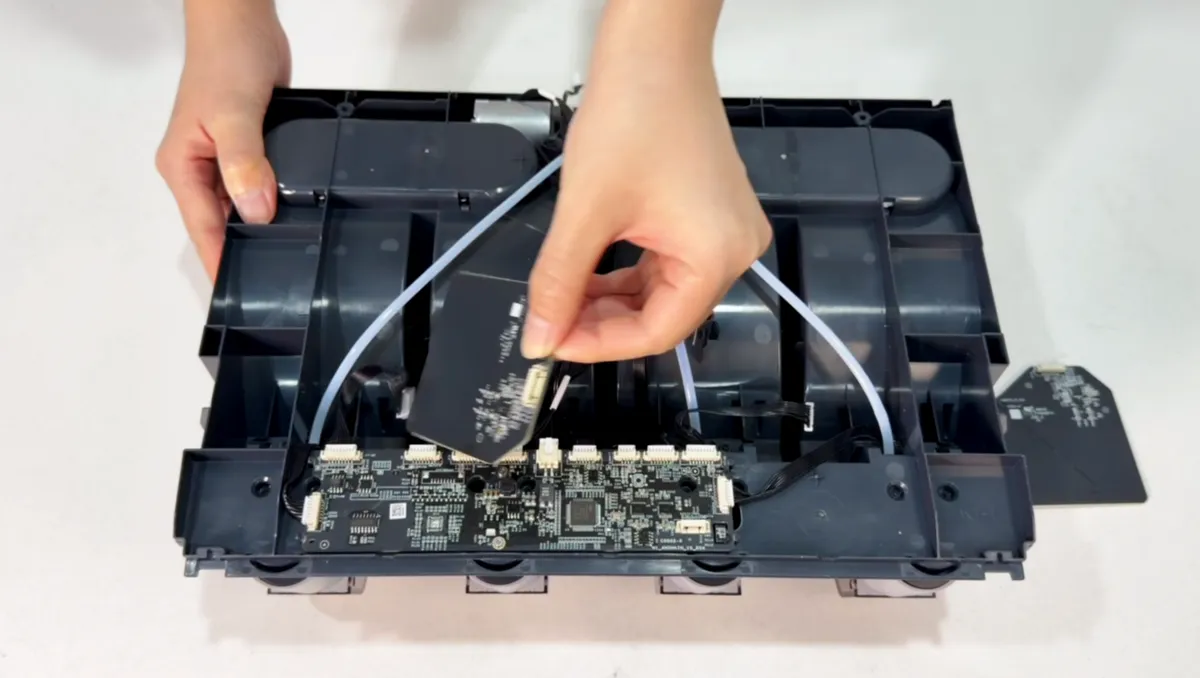

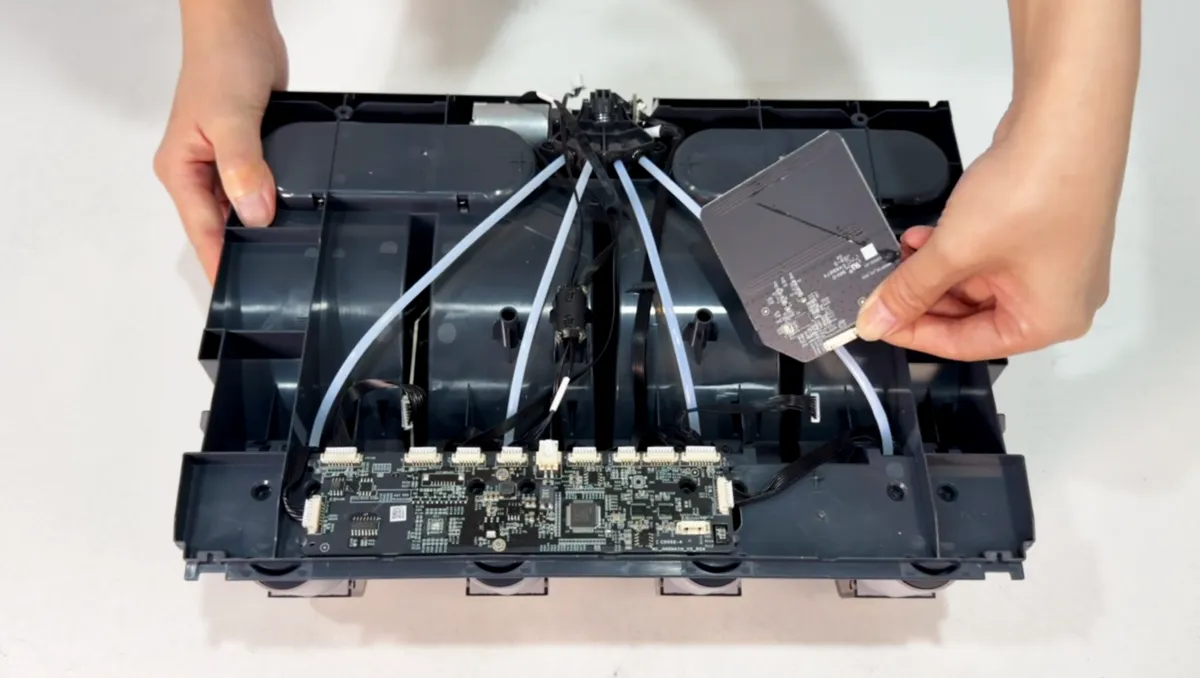

Fjern begge RFID-printplader.

Montér RFID-printpladen

1. Montér RFID-printpladen

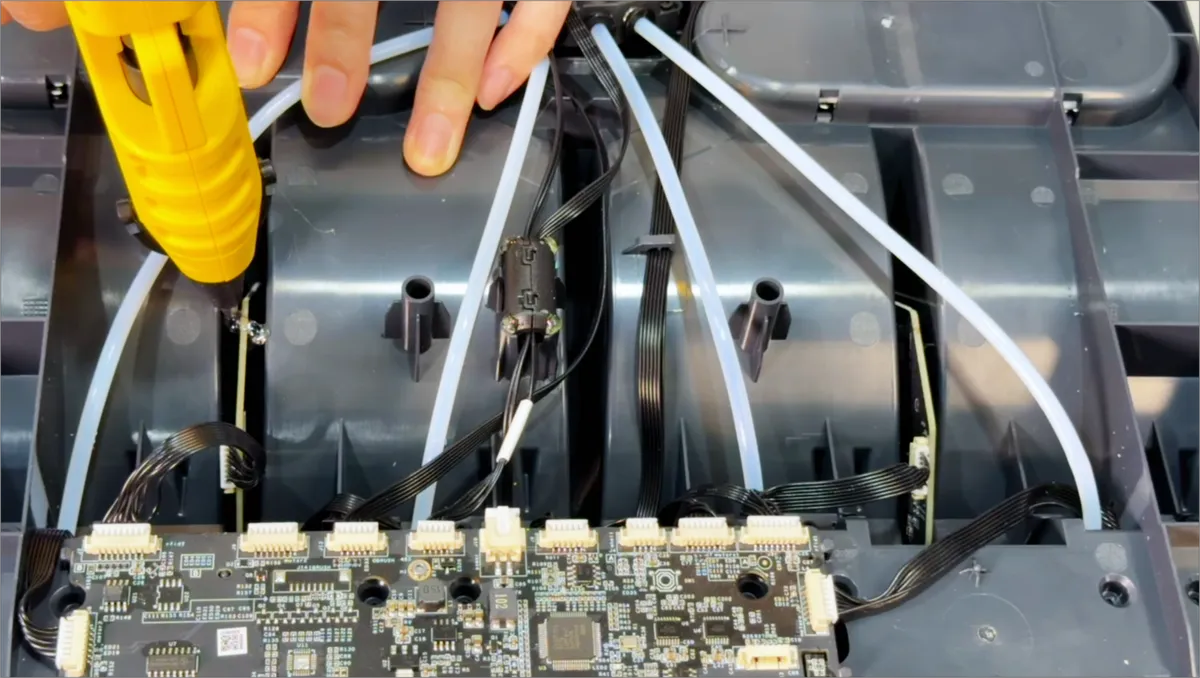

Montér RFID-printpladerne i slottene på hovedrammen, og påfør lidt lim (UV-lim, smeltelim eller lignende) for at fastgøre printpladerne.

2. Montér AMS-hovedrammen

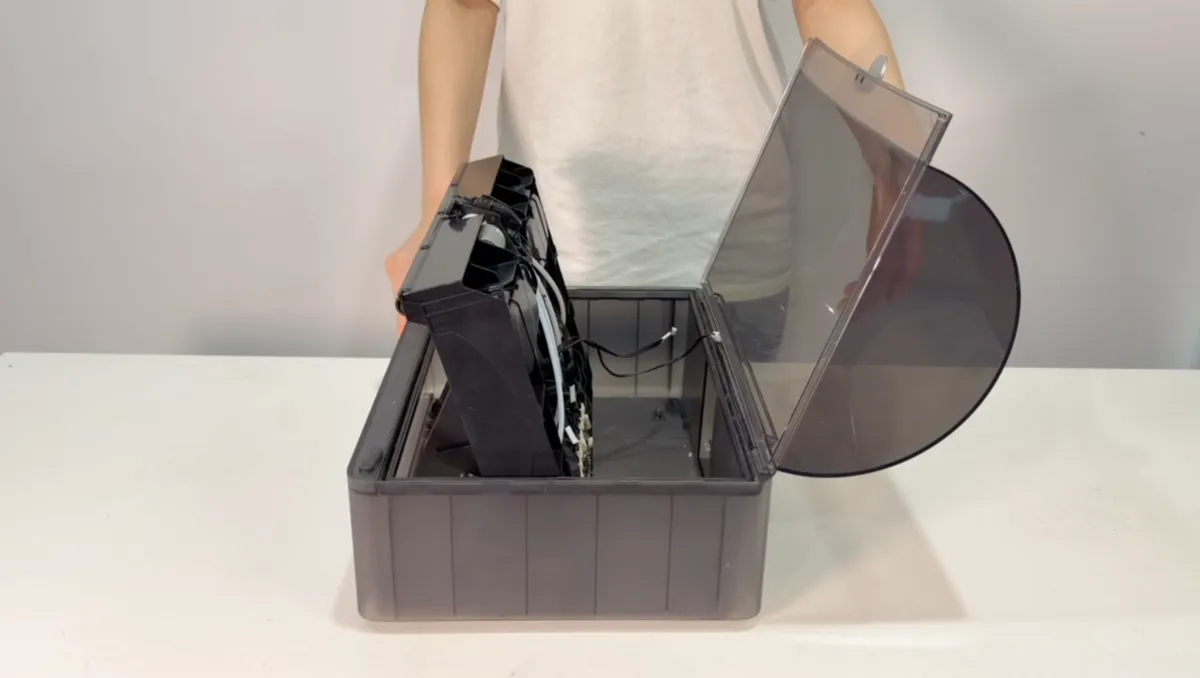

Når limen er hærdet, placeres AMS-hovedrammen lodret i bunddækslet, hvorefter buskablet og strømkablet tilsluttes AMS-strømprintpladen.

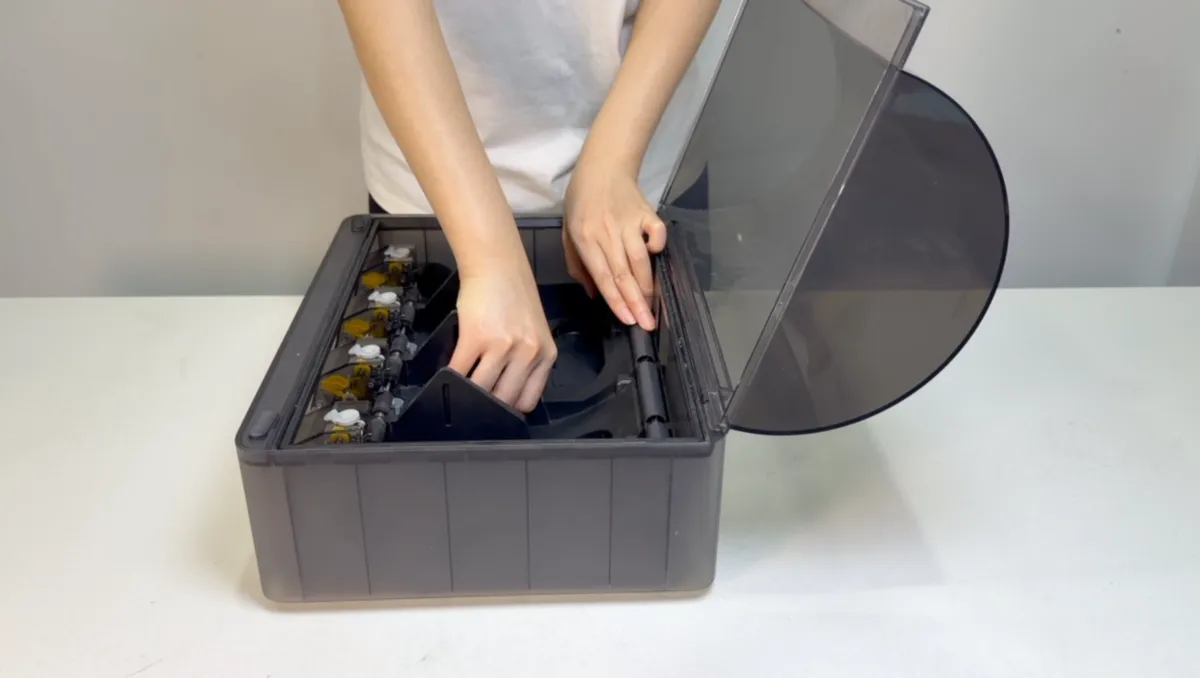

Læg derefter hovedrammen fladt ned i bunddækslet, og montér de to skruer på AMS-hovedrammen.

3. Sæt PTFE-slangen i

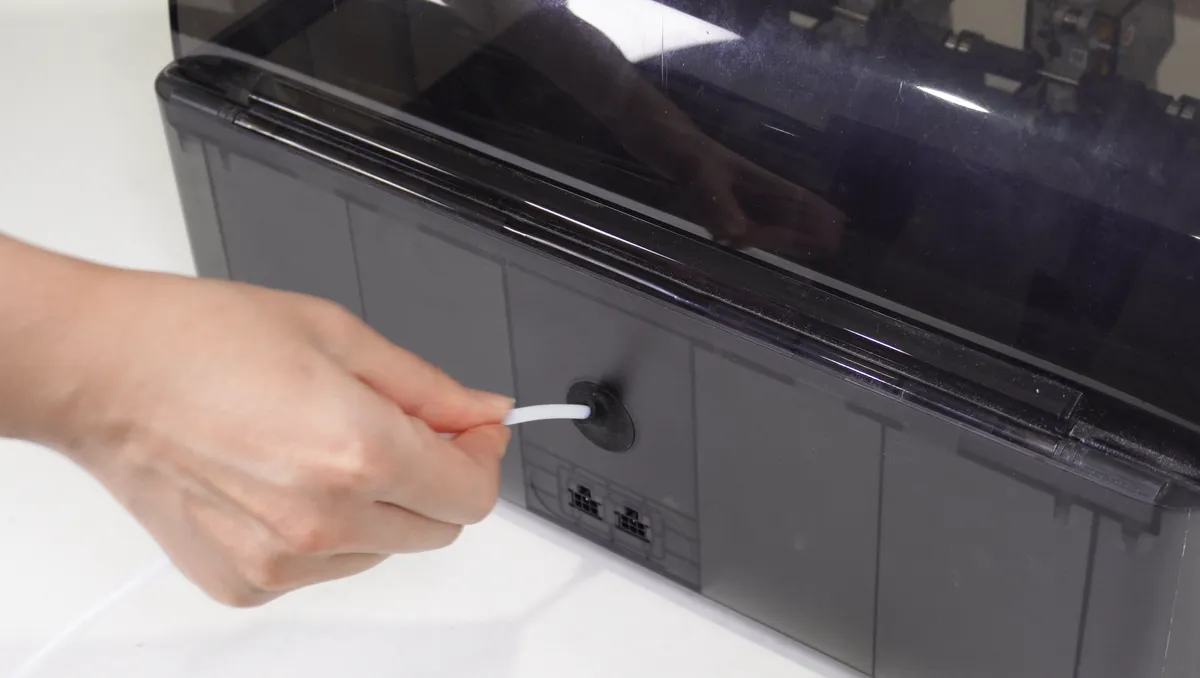

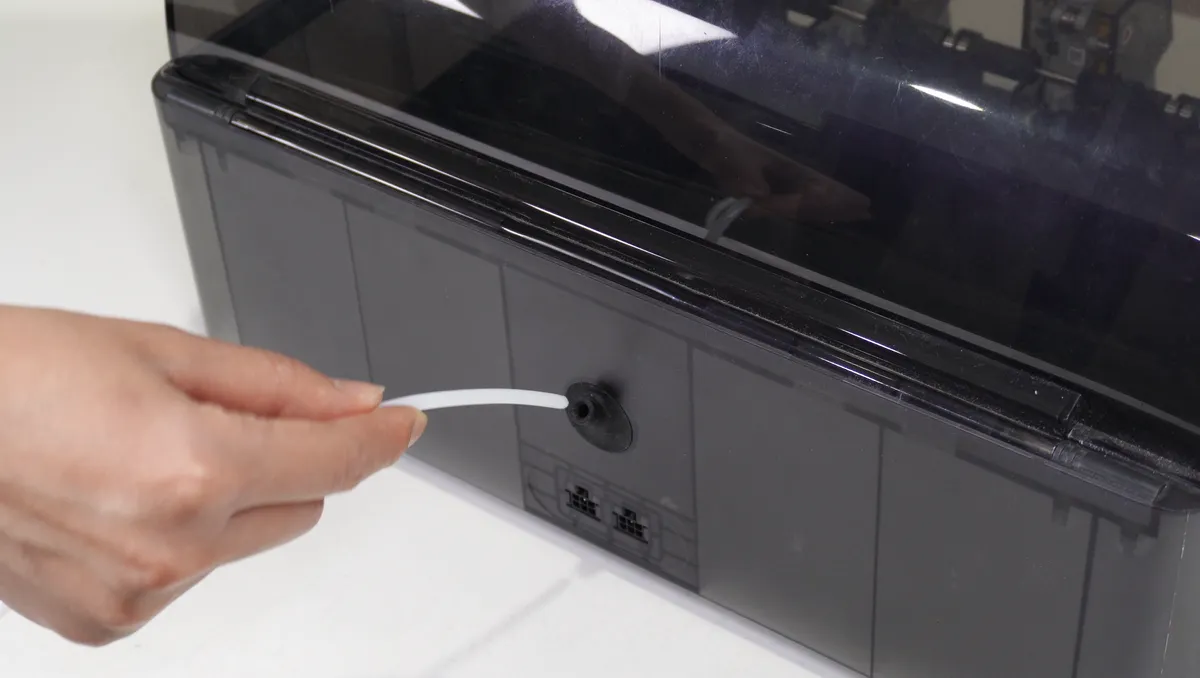

Skub PTFE-slangen ind fra bagsiden af AMS'en. Træk derefter i PTFE-slangen for at sikre, at den sidder fast.

Kontrollér funktionen

Tilslut strømkablet og sæt AMS'en på printeren. Tænd for strømmen og indfør filamentet. Kontrollér printerens skærm for at bekræfte, at AMS'en kan aflæse RFID-filamentoplysningerne korrekt. Hvis oplysningerne aflæses uden fejlmeddelelser, er udskiftningen gennemført korrekt.

Hvis der opstår fejl, så kontrollér alle forbindelser og prøv igen. Hvis problemet fortsætter, kontakt da Bambu Labs supportteam for yderligere hjælp.
