Udskift AMS-lejestøtte til den interne hub-enhed

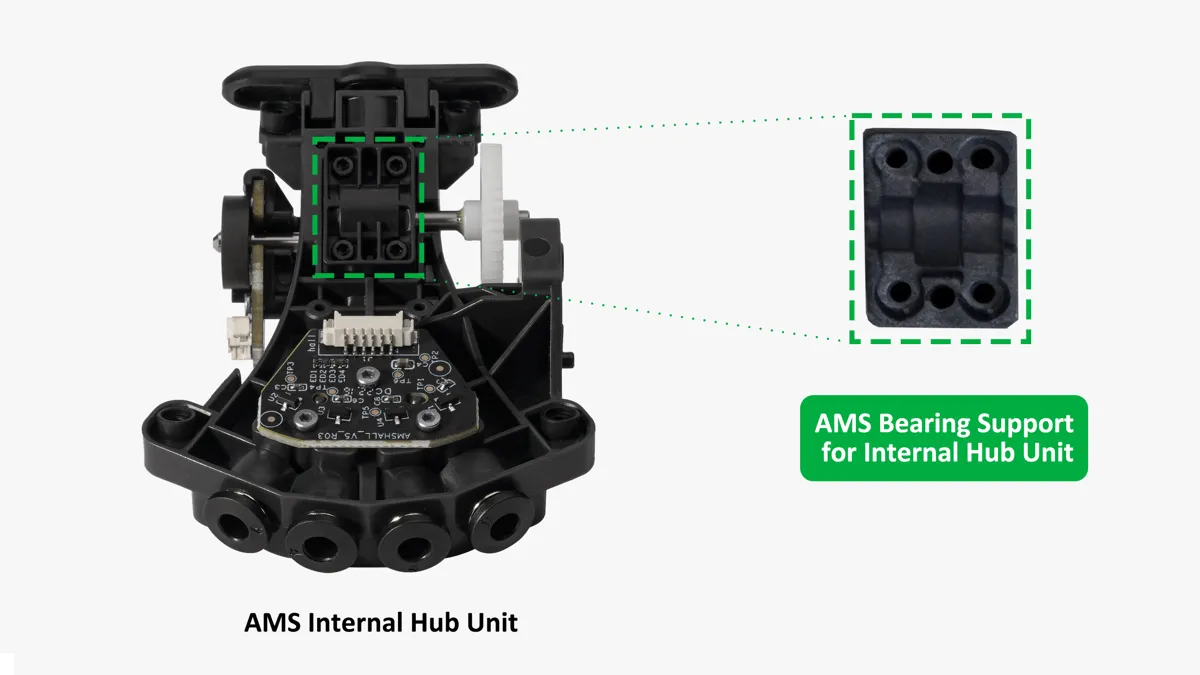

AMS-lejestøtte til AMS'ets interne hub-enhed

AMS-lejestøtten til AMS'ets interne hub-enhed understøtter lejet inde i AMS'ets interne hub-enhed. Når indførings-/udføringsenheden har ført filamentet ind i den interne hub-enhed, guider lejet filamentet ud af AMS'et.

Med tiden kan slitage beskadige lejestøtten. Det kan påvirke AMS'ets ind- og udføring af filament og få AMS'et til at holde op med at fungere korrekt.

Gældende printermodeller

AMS

Hvornår skal du bruge denne guide

Sæt filamentet ind i AMS-feederenheden. Efter AMS-feederenheden har ført filamentet ind i den interne hub-enhed, drejer motoren uden at flytte filamentet. Problemet opstår i alle fire slots.

I det tilfælde skal du skille AMS'et ad og tjekke, om AMS-lejestøtten til den interne hub-enhed er beskadiget. Hvis den er defekt, skal du udskifte den.

Nødvendigt værktøj og materialer

• Ny AMS-lejestøtte til AMS'ets interne hub-enhed
• H2.0- og H1.5-unbrakonøgle
• Flad pincet

Sikkerhedsadvarsel

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, inklusive arbejde på printerens elektronik og printhovedets ledninger. Udfører du opgaver, mens printeren er tændt, kan det give kortslutning, som fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du få brug for at skille dele ad, inklusive hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og skabe yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller er i tvivl om at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give den hjælp, du har brug for.

Sådan fjerner du den gamle AMS-lejestøtte

1. Fjern PTFE-slangen fra AMS'et

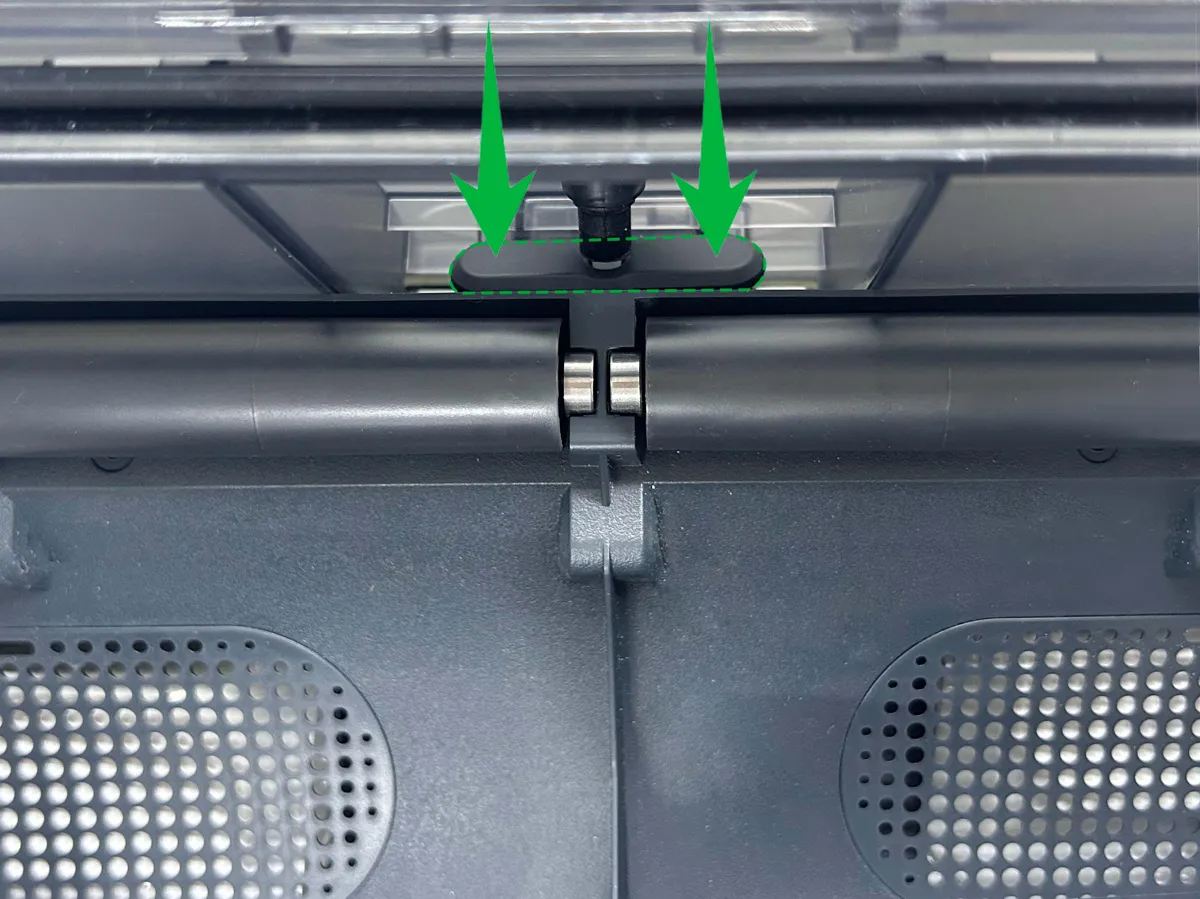

Sluk printeren, og afbryd kablet mellem AMS'et og printeren. Åbn AMS-låget, tryk på PTFE-slangens udløserknap på AMS'ets interne hub-enhed, og træk PTFE-slangen ud bagfra på AMS'et.

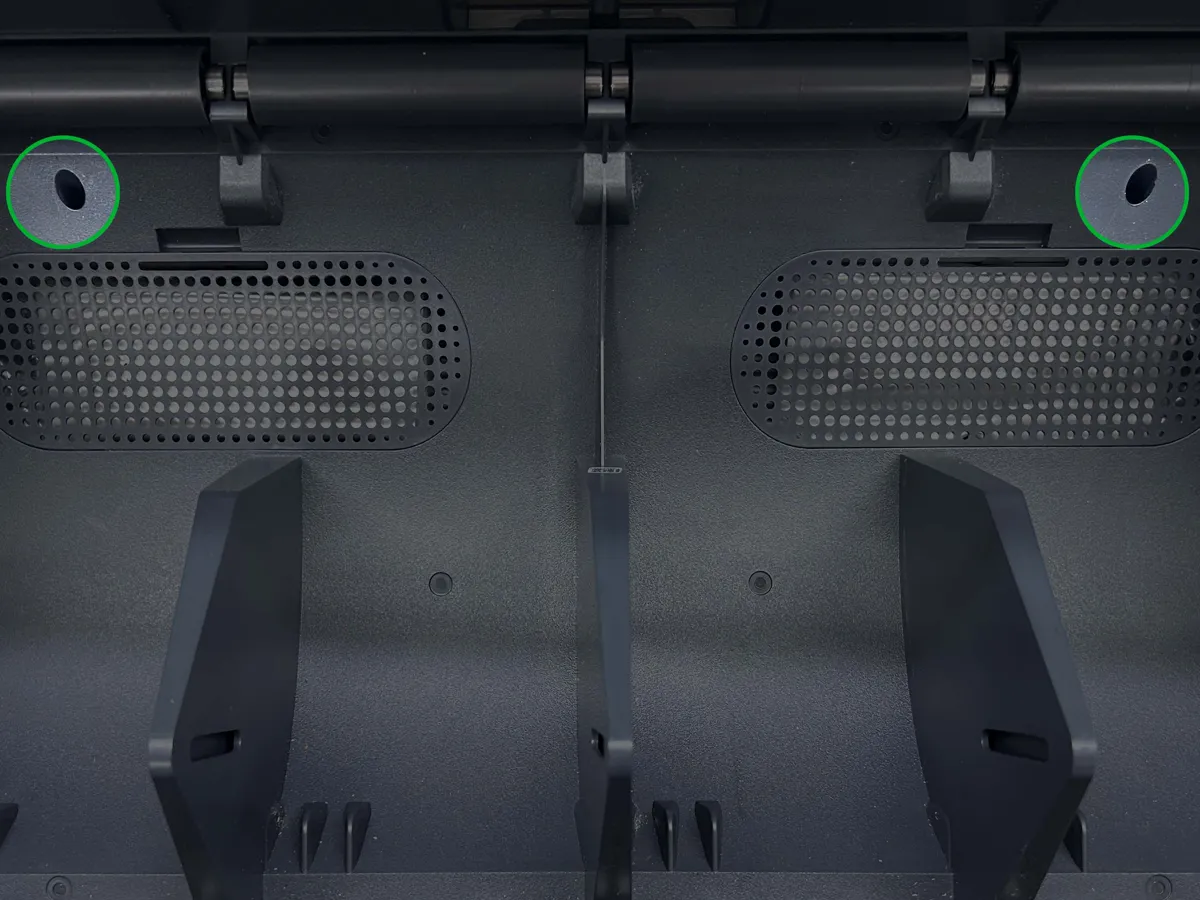

2. Fjern de 2 skruer i AMS-hovedrammen

Brug en 2,0 mm unbrakonøgle til at fjerne de to skruer, der fastholder AMS'ets hovedramme.

3. Fjern AMS-hovedrammen

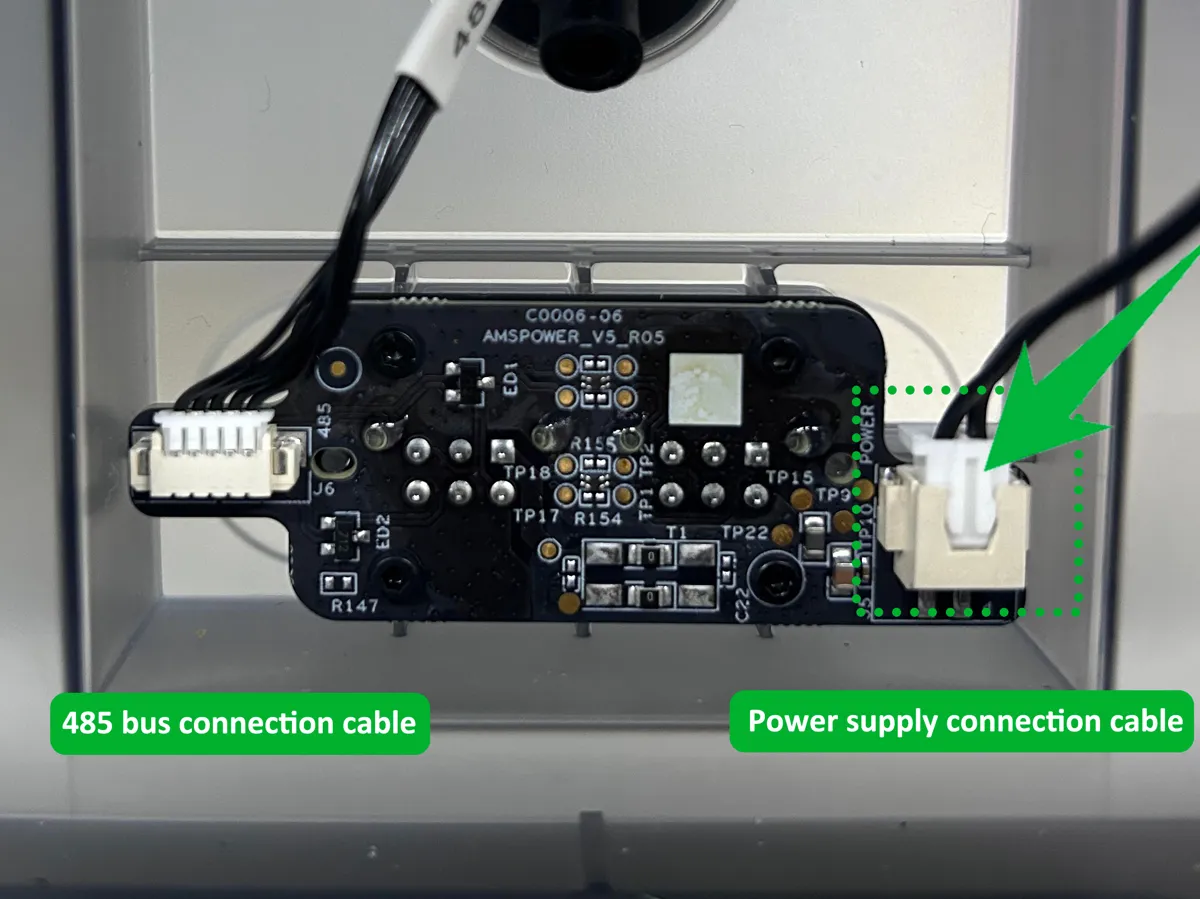

Løft forsigtigt AMS-hovedrammen (på siden væk fra AMS-feederenheden), afbryd 485-buskablet og strømkablet, og fjern derefter AMS-hovedrammen.

Bemærk: AMS'ets strømkabelstik har en lås. Tryk på låsen for at låse den op, før du afbryder kablet.

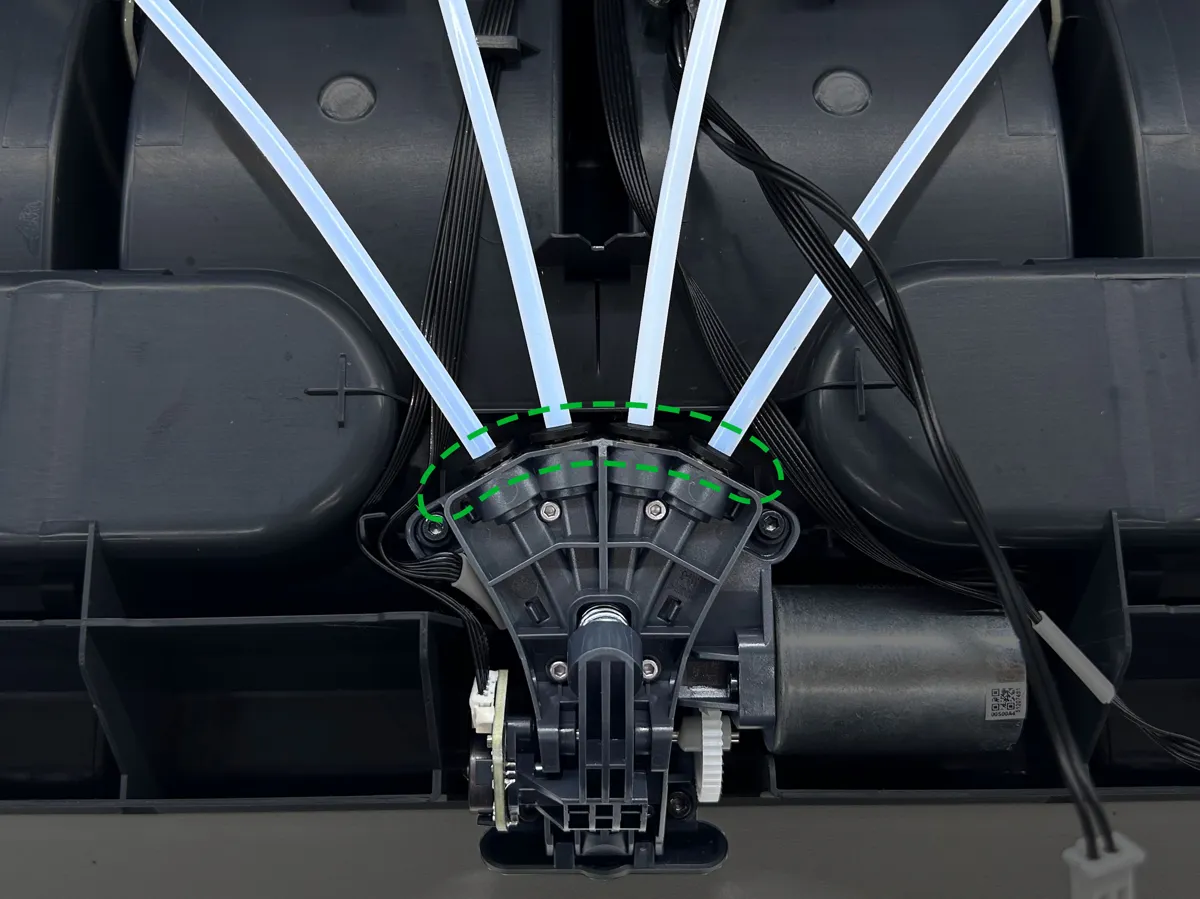

4. Afbryd PTFE-slangerne fra AMS'ets interne hub-enhed

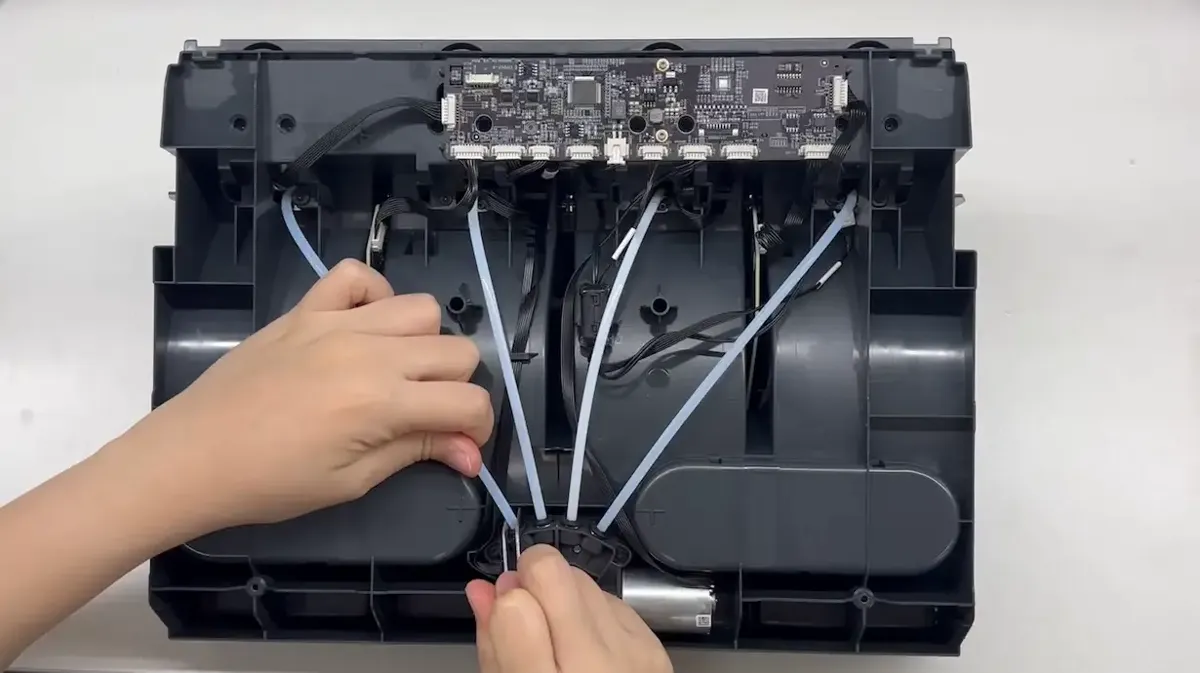

Tryk på den sorte knap på hver af de fire PTFE-slangeforbindelser på AMS'ets interne hub-enhed for at låse op og fjerne de fire PTFE-slanger.

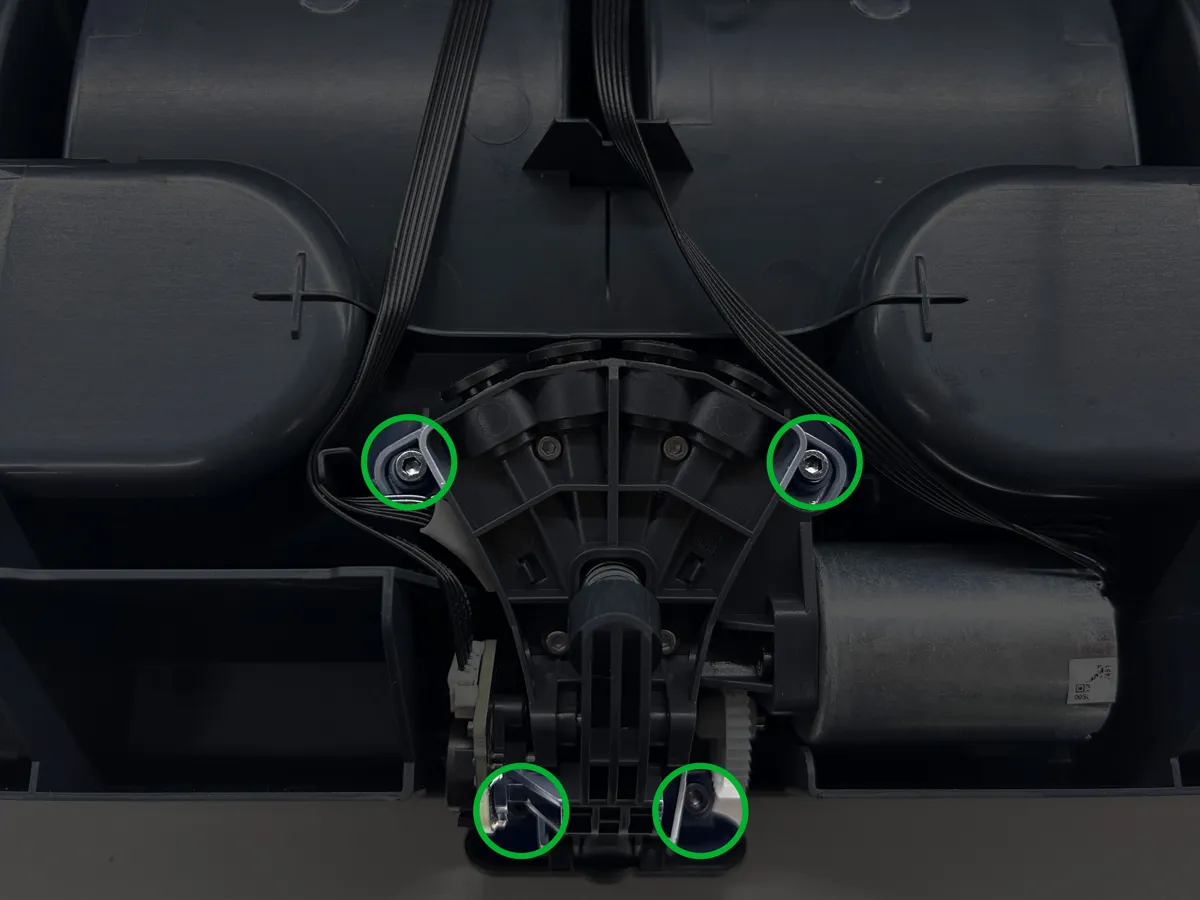

5. Fjern de fire skruer i AMS'ets interne hub-enhed

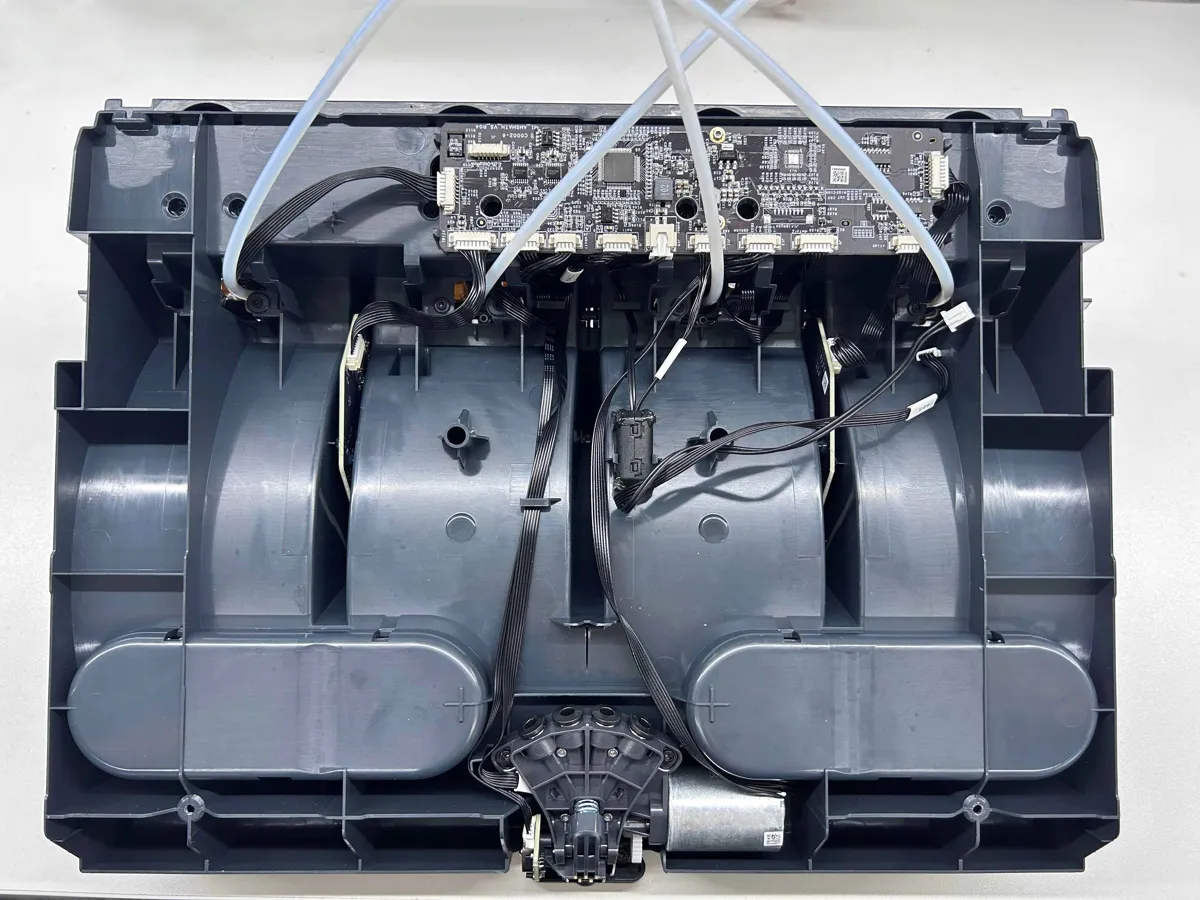

Saml PTFE-slangerne og de to kabler, og læg dem til side, så de er nemmere at komme til. Brug en 2,0 mm unbrakonøgle til at fjerne de fire skruer, der fastholder AMS'ets interne hub-enhed.

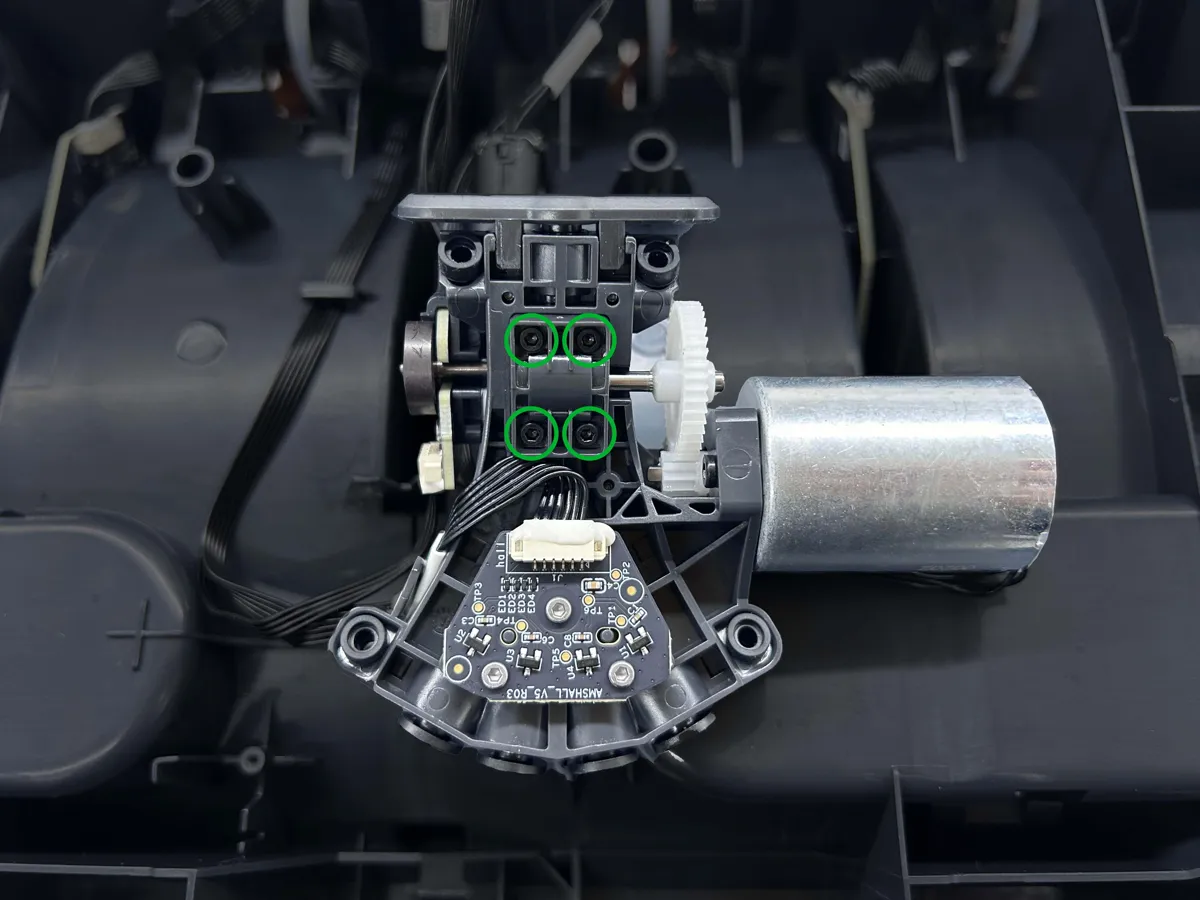

6. Fjern de fire skruer, der fastholder AMS-lejestøtten til den interne hub-enhed

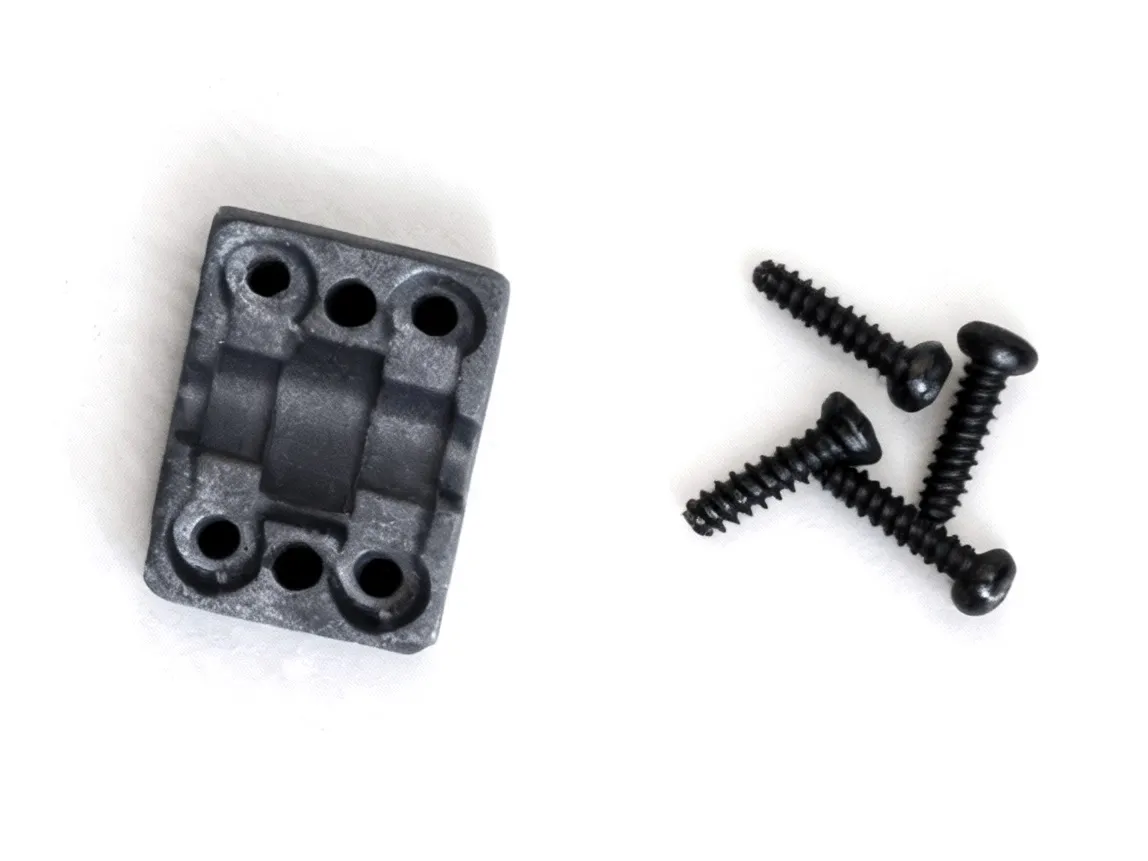

Vend forsigtigt AMS'ets interne hub-enhed for at undgå at beskadige kablerne. Brug en 1,5 mm unbrakonøgle til at fjerne de fire skruer, der fastholder AMS-lejestøtten til den interne hub-enhed, og fjern derefter lejestøtten.

Sådan monterer du den nye AMS-lejestøtte

1. Monter de fire skruer til AMS-lejestøtten til den interne hub-enhed

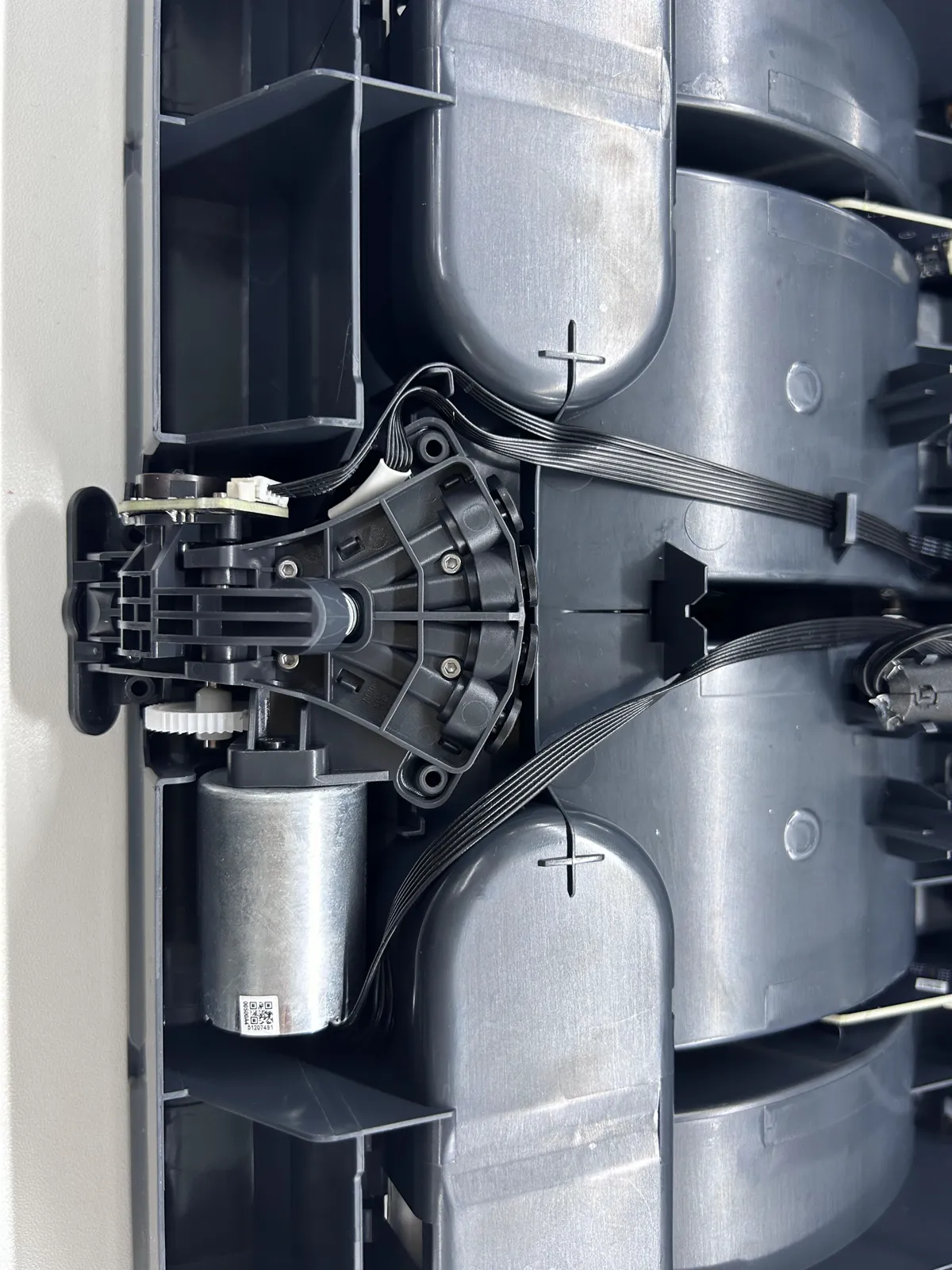

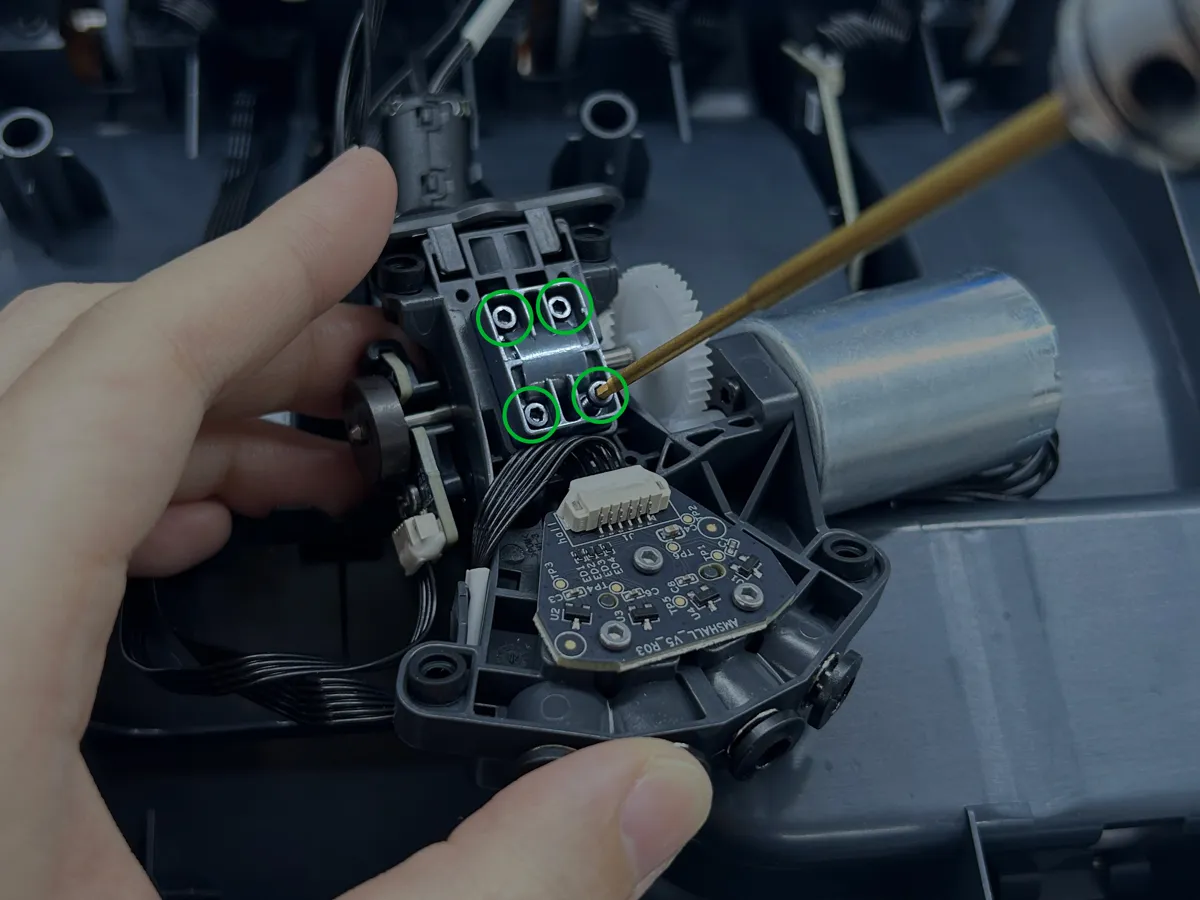

Brug en 1,5 mm unbrakonøgle til at montere de fire skruer, der fastholder AMS-lejestøtten til den interne hub-enhed. Vend derefter enheden tilbage, og montér AMS'ets interne hub-enhed igen.

2. Monter de fire skruer til AMS'ets interne hub-enhed

Brug en 2,0 mm unbrakonøgle til at montere de fire skruer, der fastholder AMS'ets interne hub-enhed, igen.

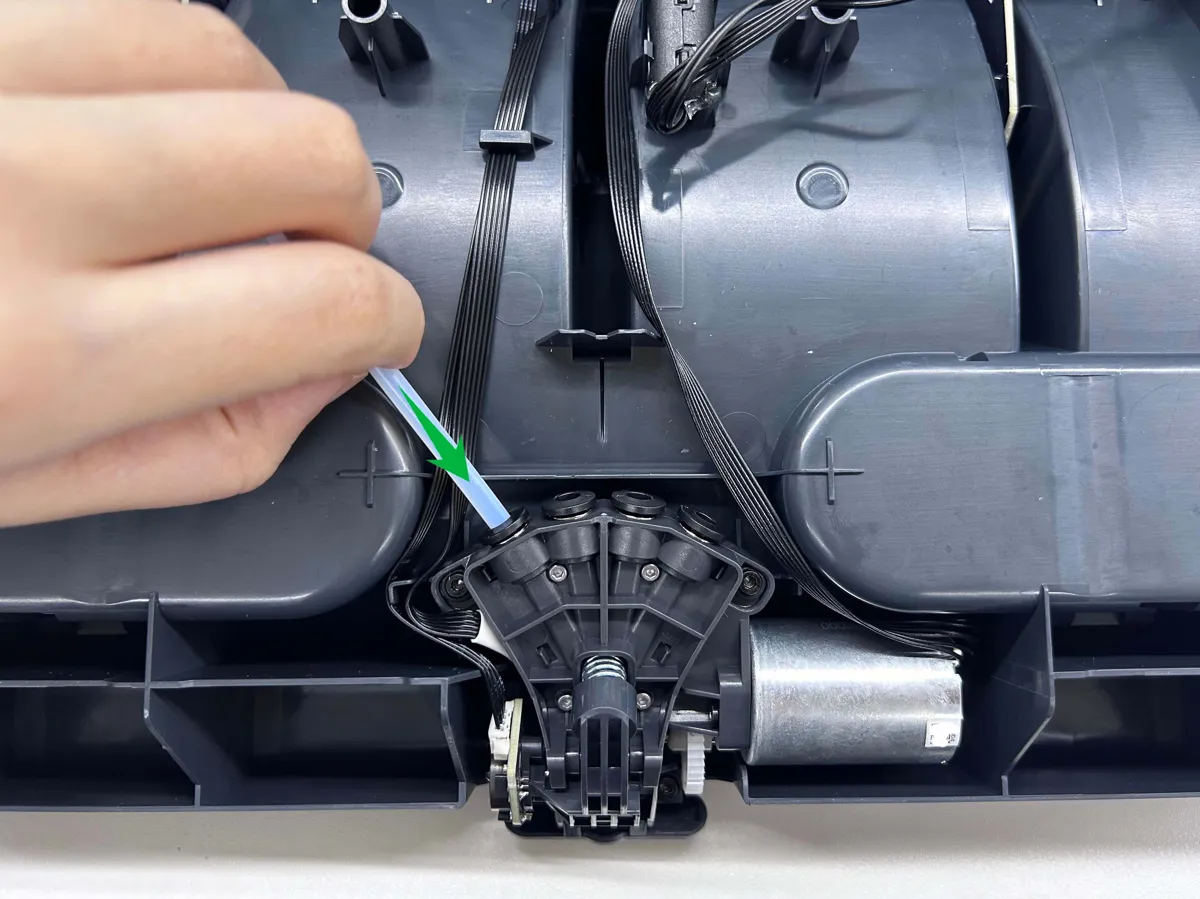

3. Tilslut PTFE-slangerne til AMS'ets interne hub-enhed igen

Sæt de fire PTFE-slanger ind i de fire PTFE-slangeforbindelser på AMS'ets interne hub-enhed.

4. Tilslut 485-buskablet og strømkablet igen

Tilslut 485-buskablet og strømkablet, og sørg for, at stikkene vender korrekt.

5. Monter AMS-hovedrammen og skruerne

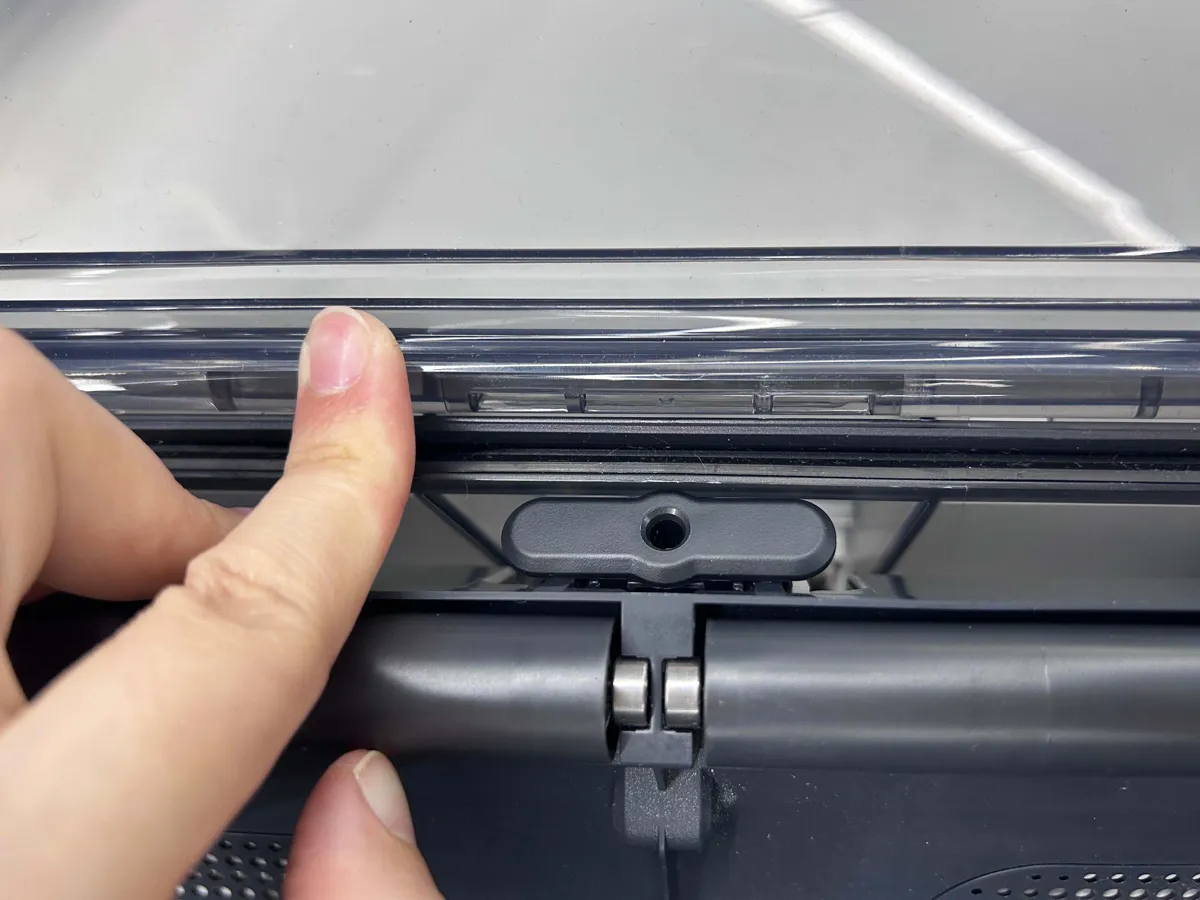

Montér AMS'ets hovedramme igen, og placér den side, der er nær AMS-feederenheden, først. Når du monterer den anden side, skal du forsigtigt skubbe rammen udad for at undgå, at knapperne på AMS'ets interne hub-enhed sætter sig fast. Brug derefter en 2,0 mm unbrakonøgle til at montere de to skruer, der fastholder AMS-hovedrammen.

6. Monter PTFE-slangen og 6-bens-kablet på AMS'et

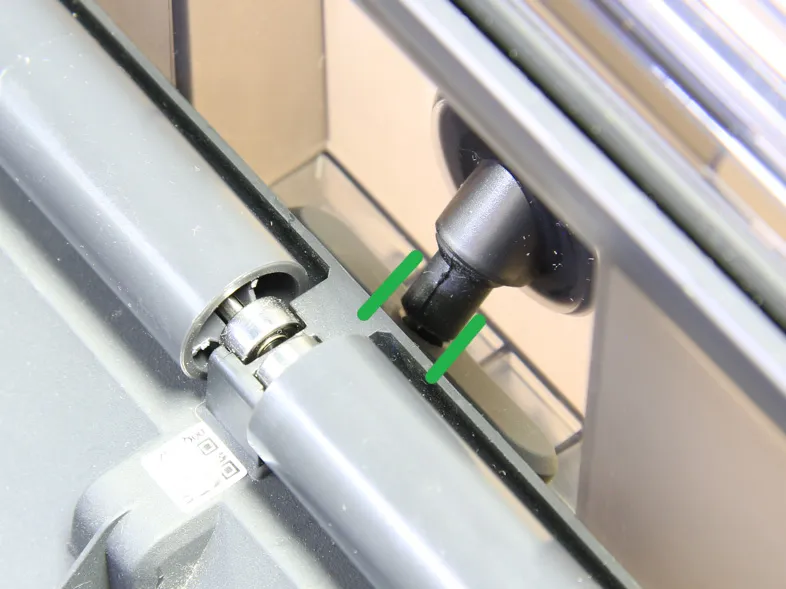

Tjek, at PTFE-slangens silikoneholder flugter med filamentporten på AMS'ets interne hub-enhed, og skub PTFE-slangen ind bagfra på AMS'et. Efter monteringen skal du forsigtigt trække i PTFE-slangen for at sikre, at den sidder fast. Tilslut derefter 6-bens-kablet.

Kontrol af funktion

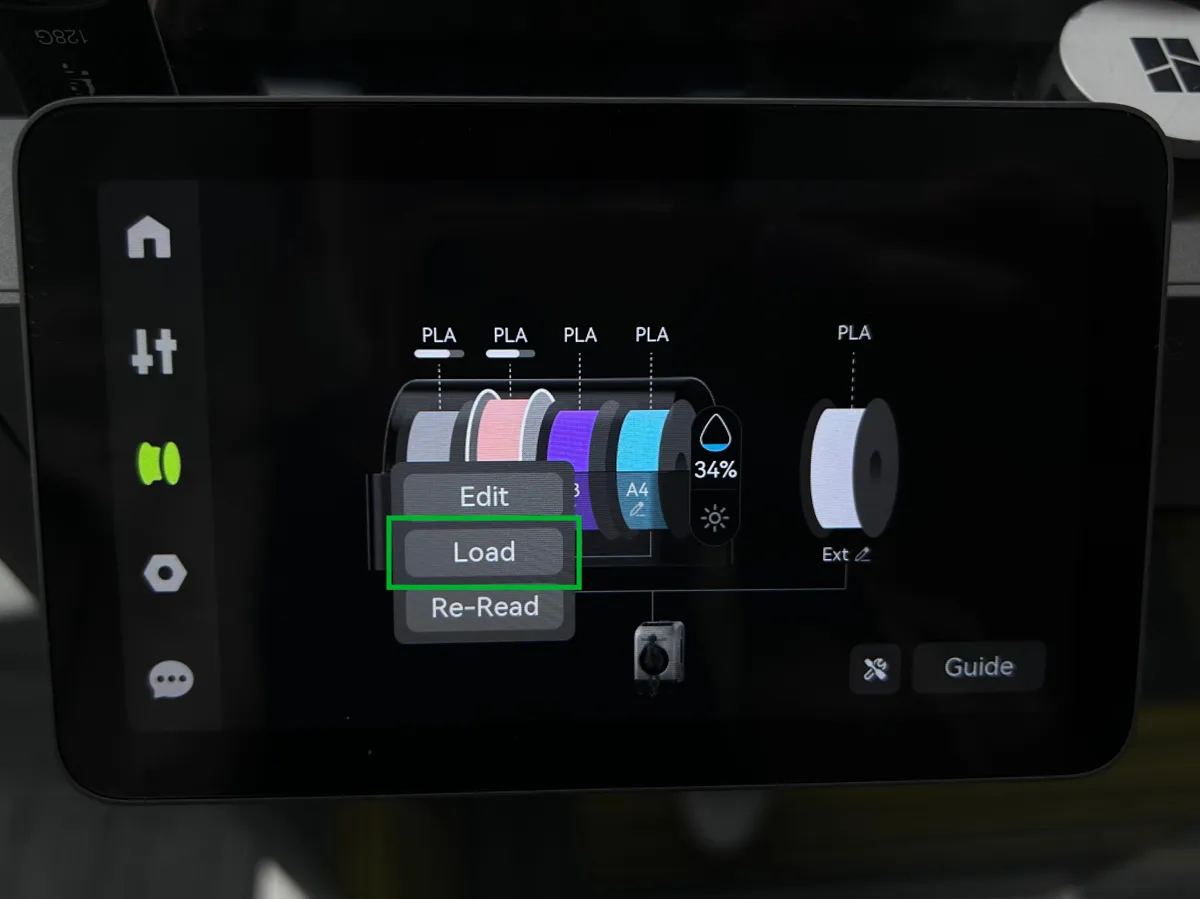

Tilslut AMS'et til printeren, og tænd for strømmen. Læg filament i alle AMS-slots, og tryk derefter på "Load" på skærmen.

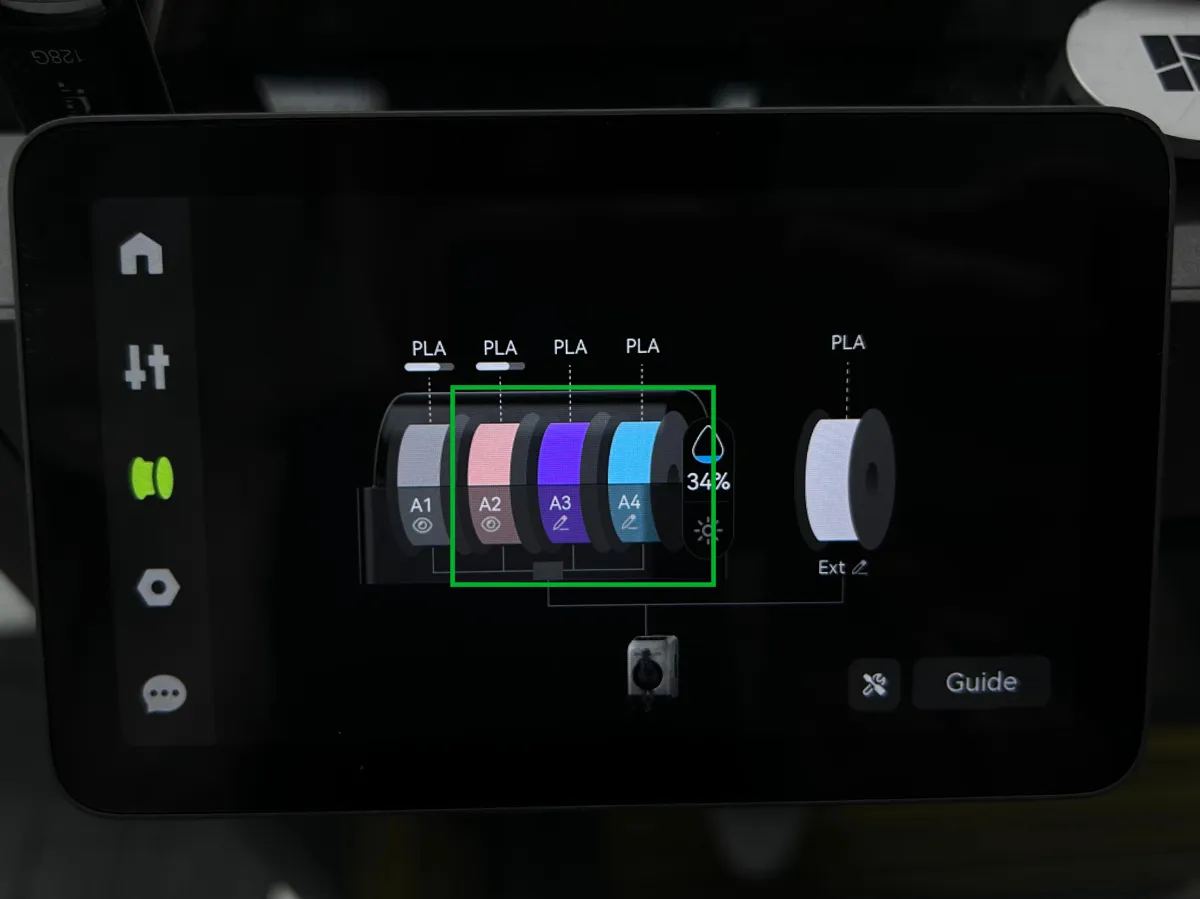

Når det første slot er færdig med at indføre, skal du trykke på ikonet for det andet slot for at indføre filament, og gentage for slot tre og fire. Udfør én fuld cyklus af ind- og udføring for alle fire slots.

Hvis al ind- og udføring fungerer normalt, er udskiftningen gennemført.
Ellers skal du tjekke alle kabel- og PTFE-slangeforbindelser og prøve igen.
