Montering af AMS lite hoveddel

AMS lite hoveddel

Denne artikel indeholder vejledning og forholdsregler ved af- og påmontering af AMS Lites hoveddel. Af- og påmontering af de udskiftelige tilbehørsdele, der indgår i denne proces, kan også håndteres med udgangspunkt i denne artikel.

Reservedelsliste

Følgende er de enkelte eftersalgsdele, der indgår i denne guide.

Nr.	Navn	Billede	Nr.	Navn	Billede

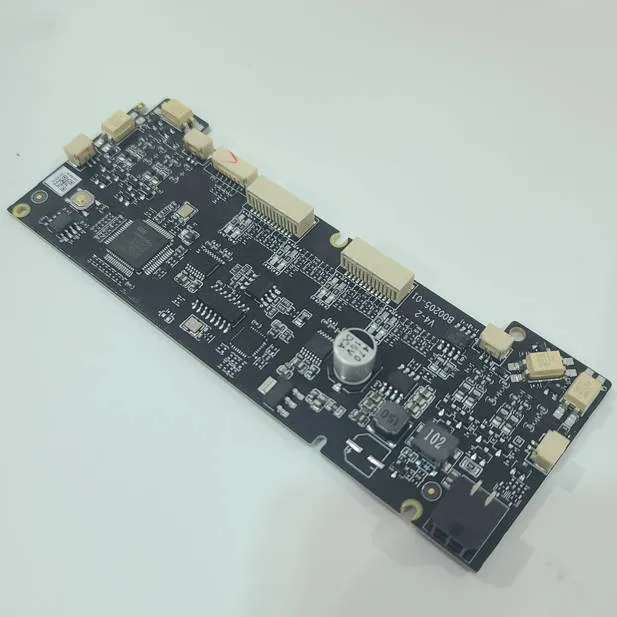

1	AMS-hovedprintplade		2	AMS Lite 4-pin-kabel
3	AMS-kabinetenhed

Samlingsliste

Ingen

Skrueliste

Værktøjsliste

Flad pincet

H1.5 / H2.0 unbrakonøgle

Forudgående handling

Se om nødvendigt installationsvejledningen til AMS lite for at lære, hvordan du fjerner og monterer AMS Lites hoveddel fra AMS Lite.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at afbryde forbindelsen mellem AMS og printeren, før du udfører vedligeholdelsesarbejde på AMS og dens elektronik, da en tilsluttet AMS under sådanne opgaver kan forårsage kortslutning, hvilket kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Hvis du har bekymringer eller spørgsmål til at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Afmontér AMS lite hoveddel

Trin 1 - Fjern højre AMS-kabinet

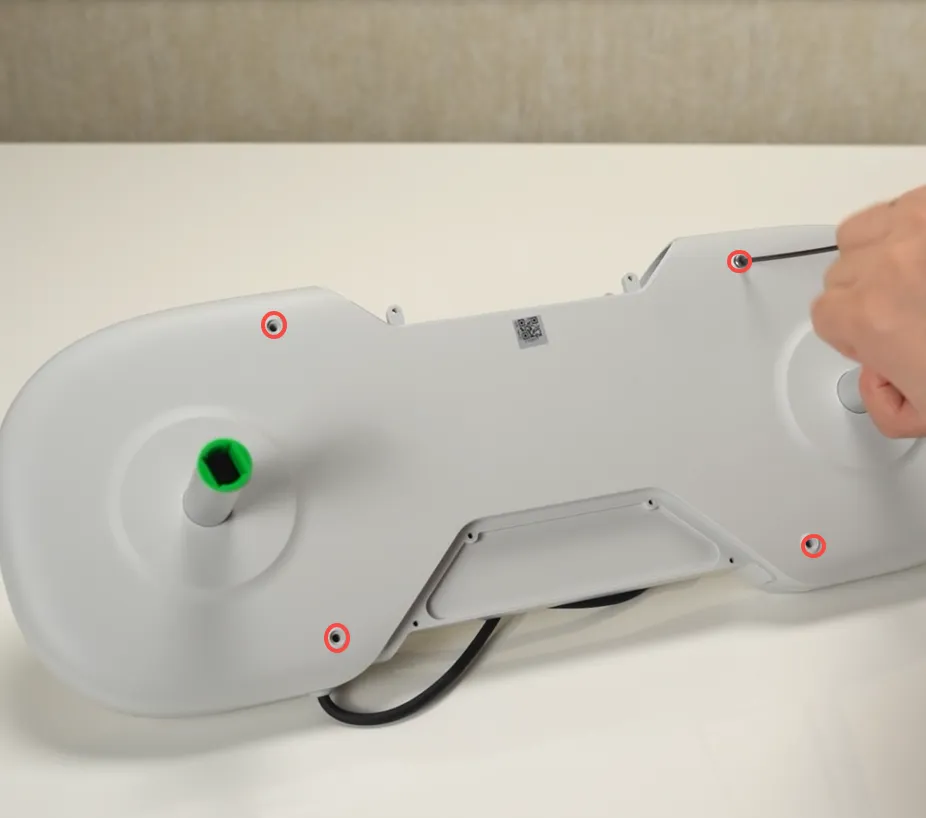

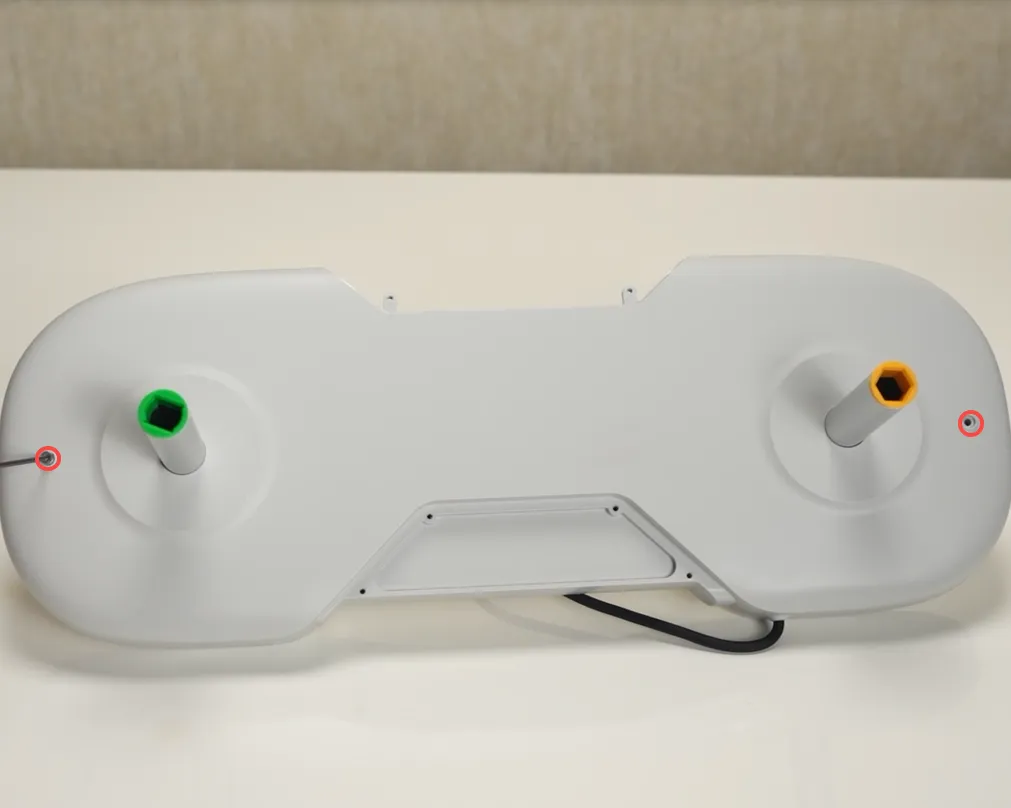

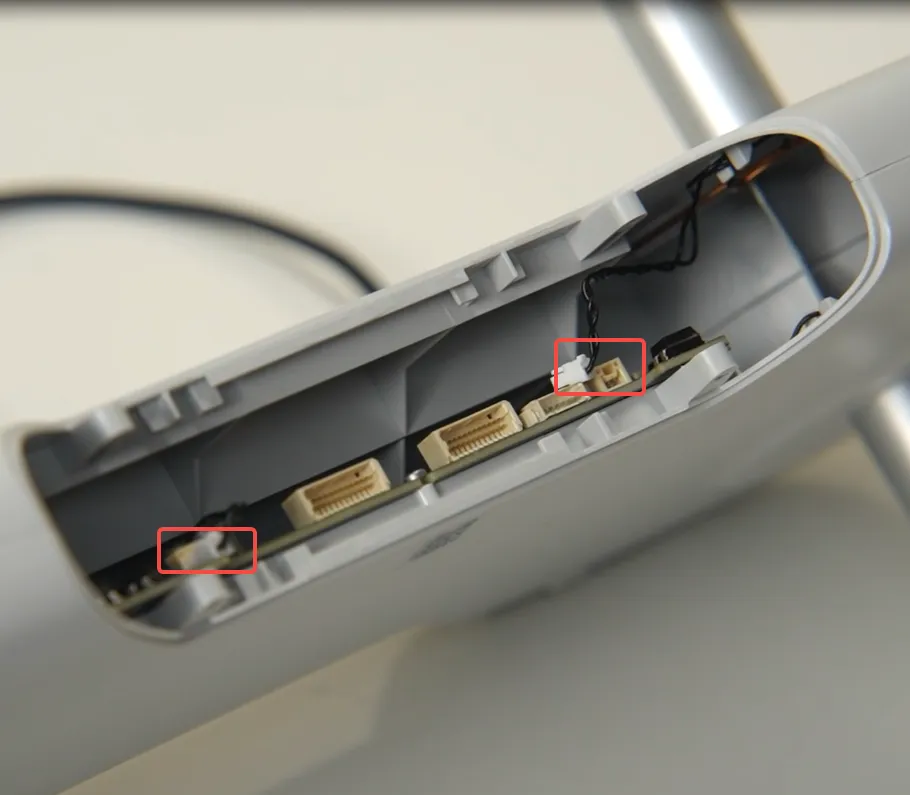

Afbryd de 2 spoler fra AMS Lite-hovedprintpladen, og fjern de 6 skruer A med en H2.0 unbrakonøgle

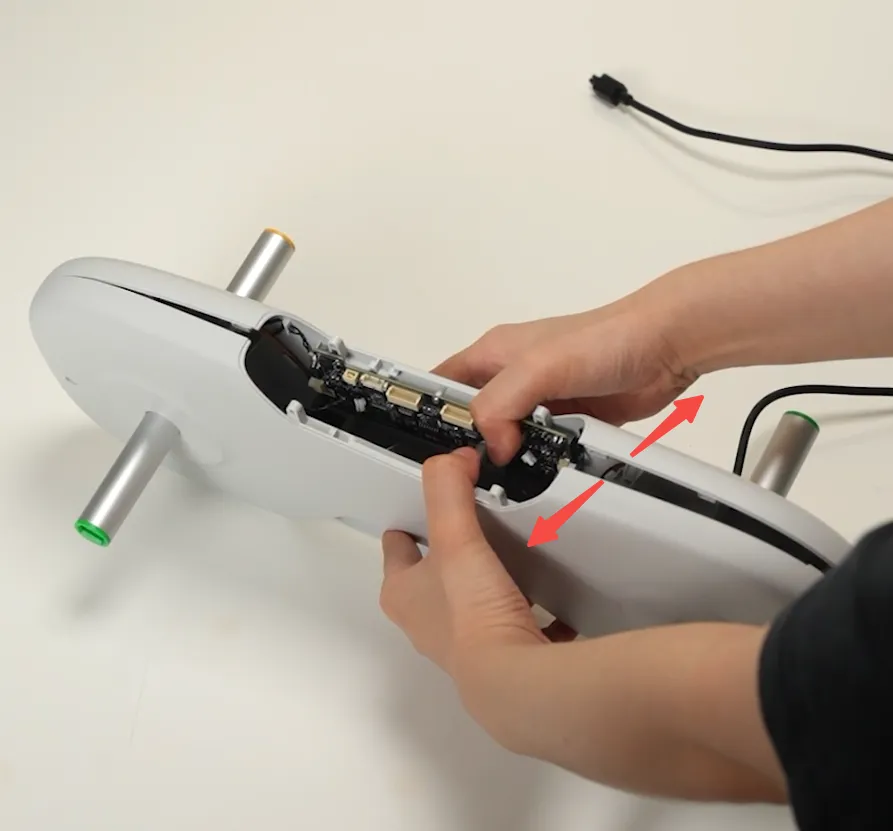

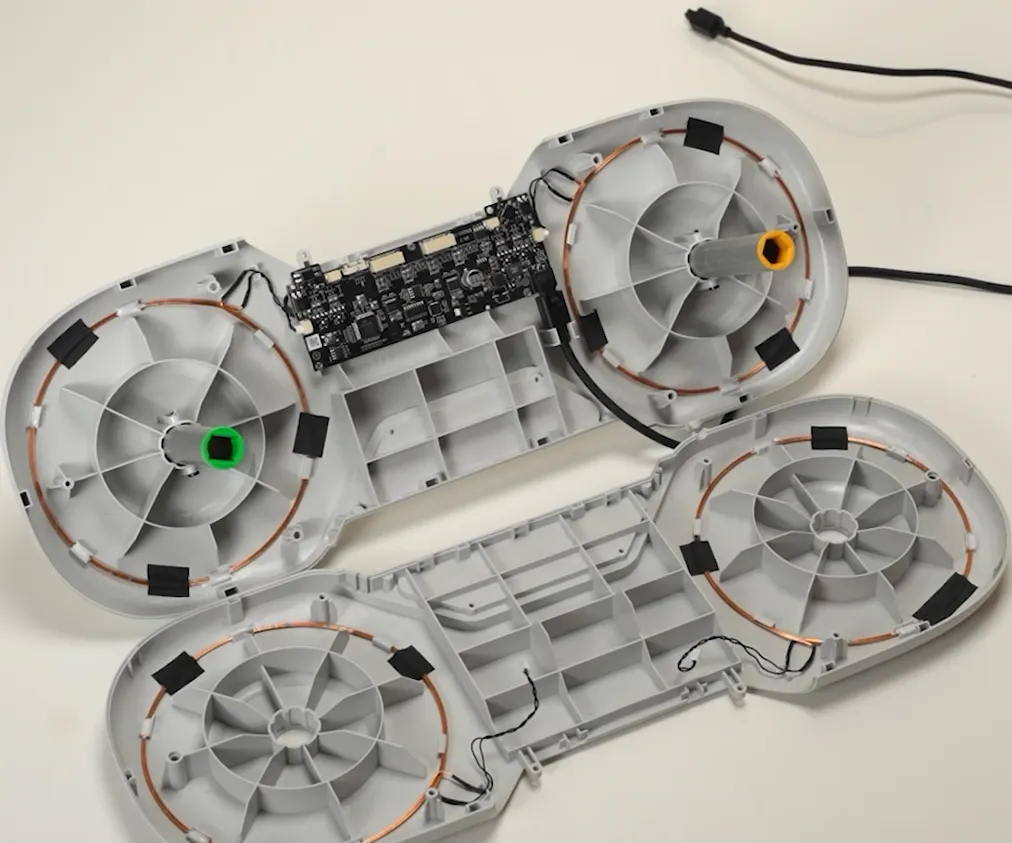

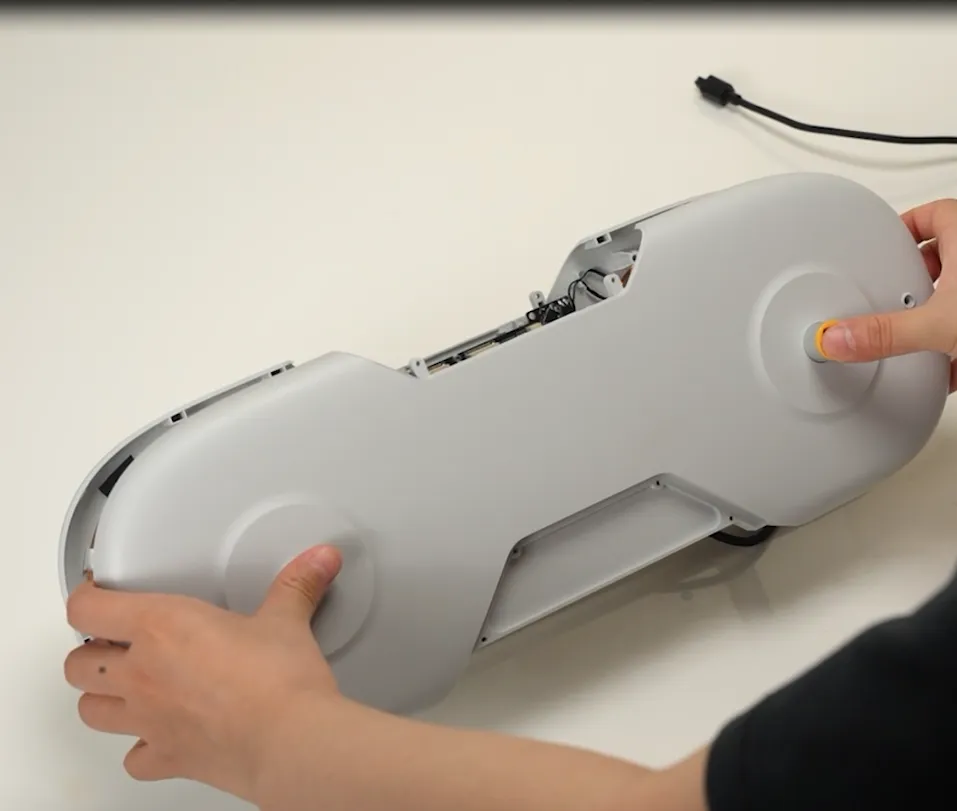

Fjern højre AMS-kabinetenhed ved forsigtigt at adskille venstre og højre side med hånden.

Trin 2 - Fjern AMS lite-hovedprintpladen

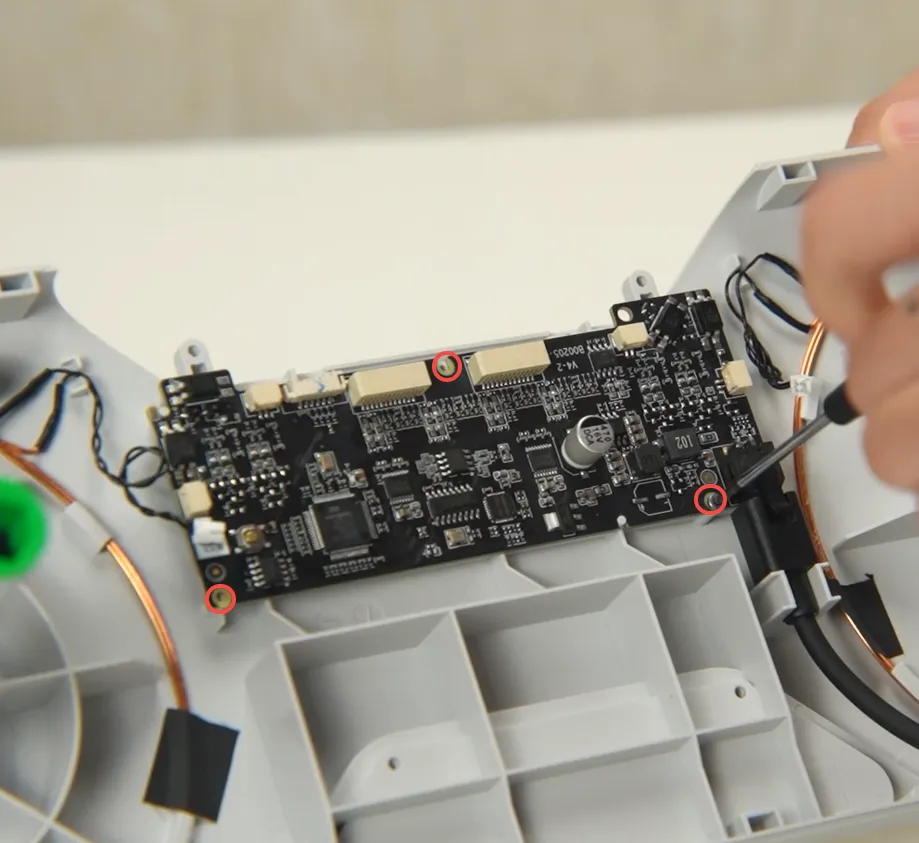

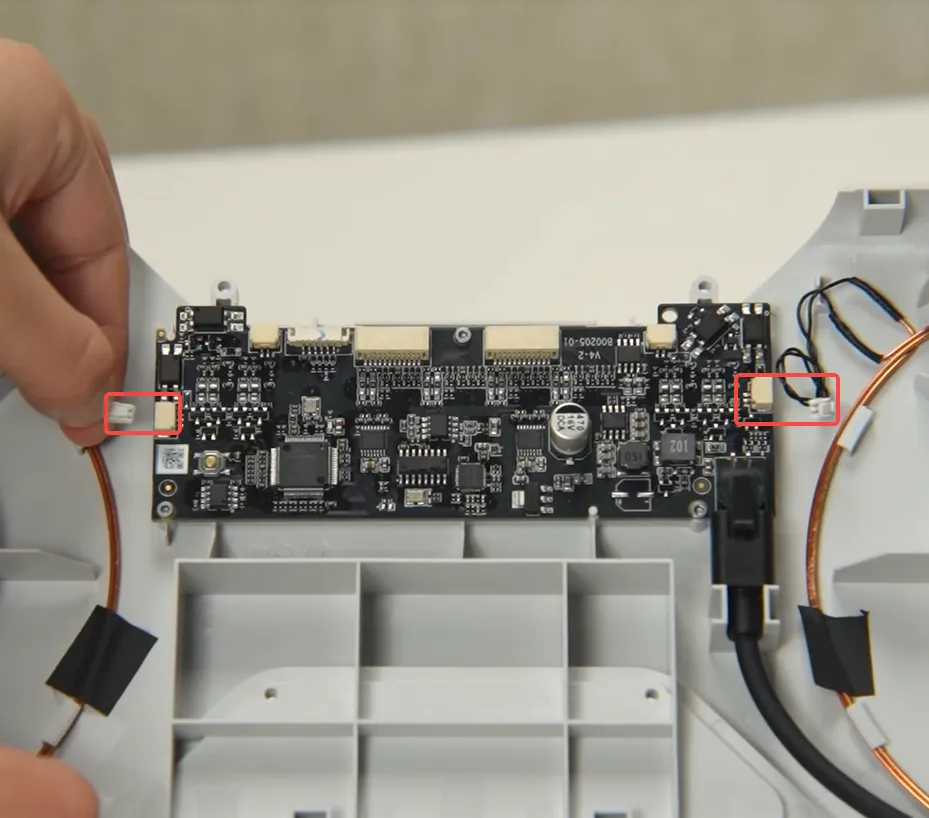

Afbryd de andre 2 spoler fra AMS Lite-hovedprintpladen, og fjern AMS Lite-hovedprintpladen ved at skrue de 3 skruer B ud med en H1.5 unbrakonøgle.

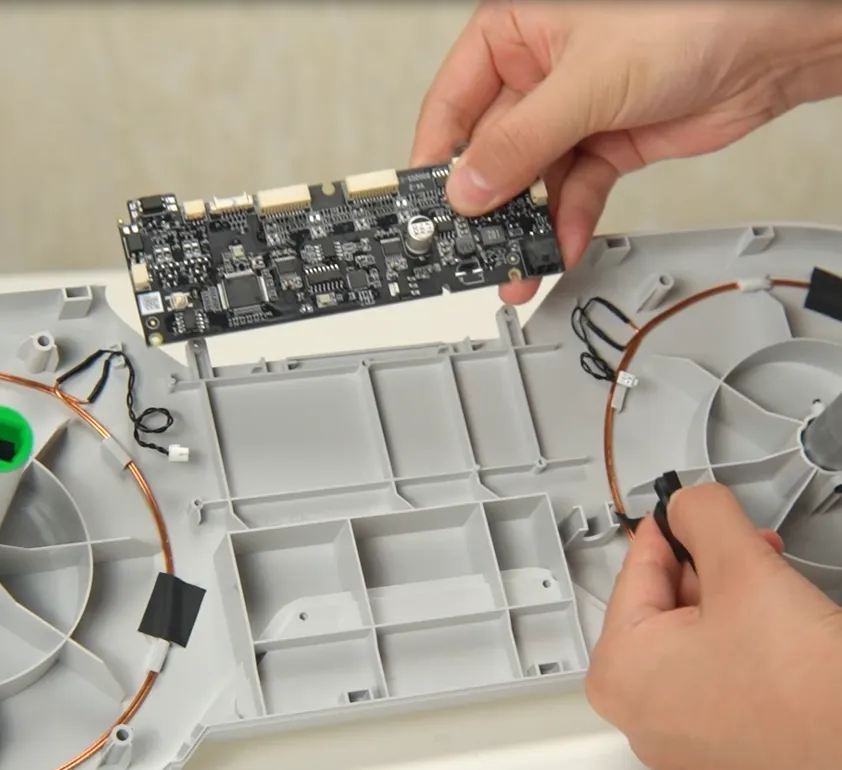

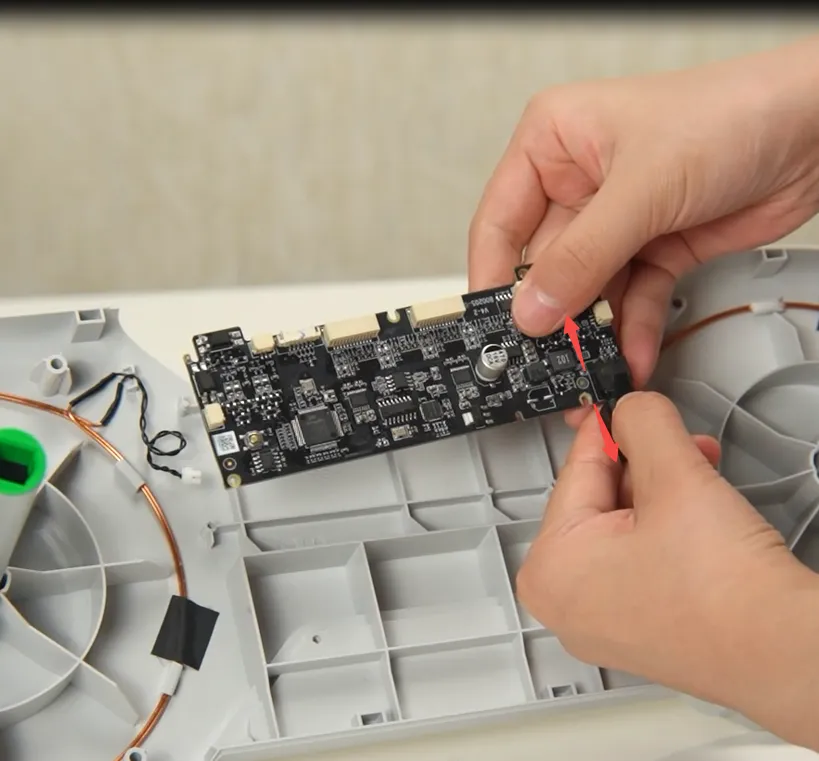

Afbryd AMS Lite 4-pin-kablet fra AMS lite-hovedprintpladen, og fjern printpladen.

Trin 3 - Fjern akslerne til den roterende spoleholder

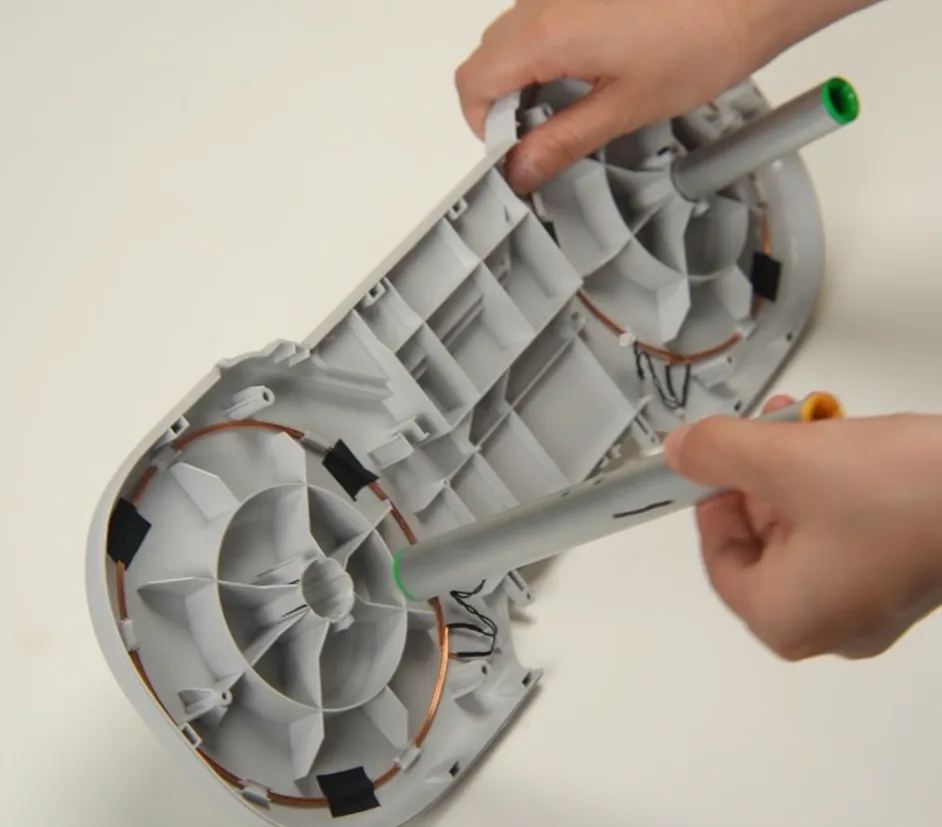

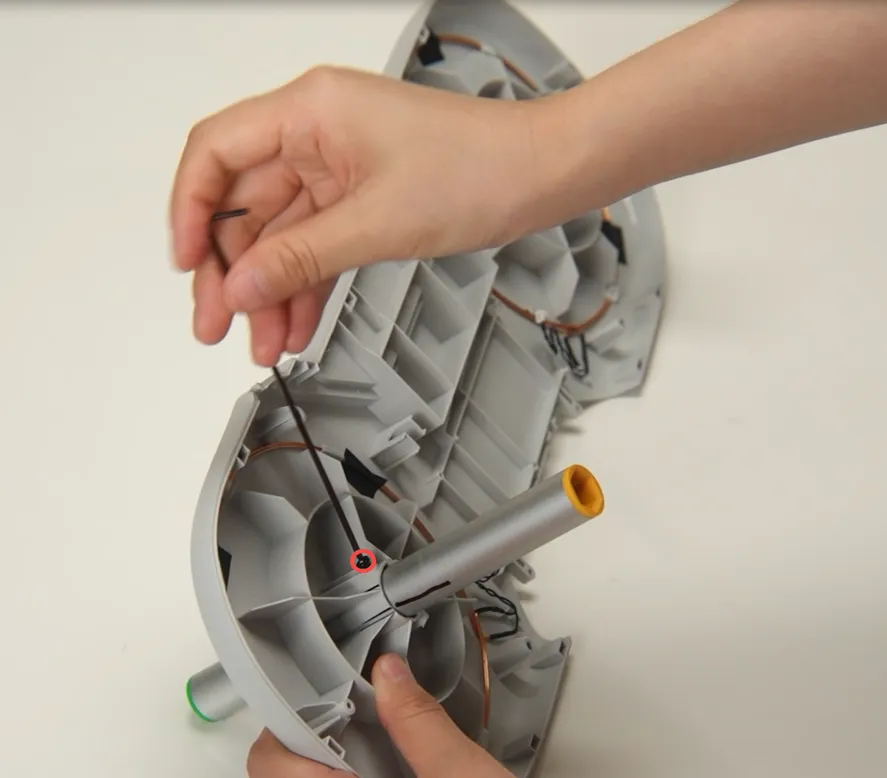

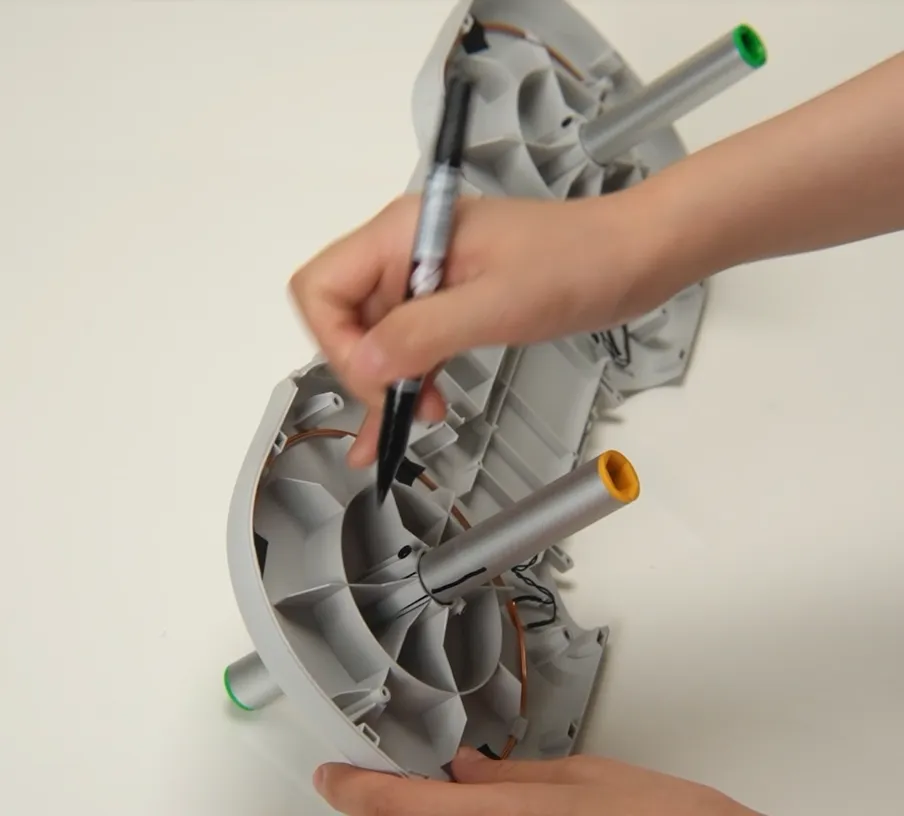

Markér en af akslerne til den roterende spoleholder og kabinettet (for at kunne kontrollere monteringen senere), fjern de 2 skruer C med en H2.0 unbrakonøgle, og tag derefter de 2 aksler ud en ad gangen.

Saml AMS lite hoveddel

Trin 1 - Montér akslerne til den roterende spoleholder

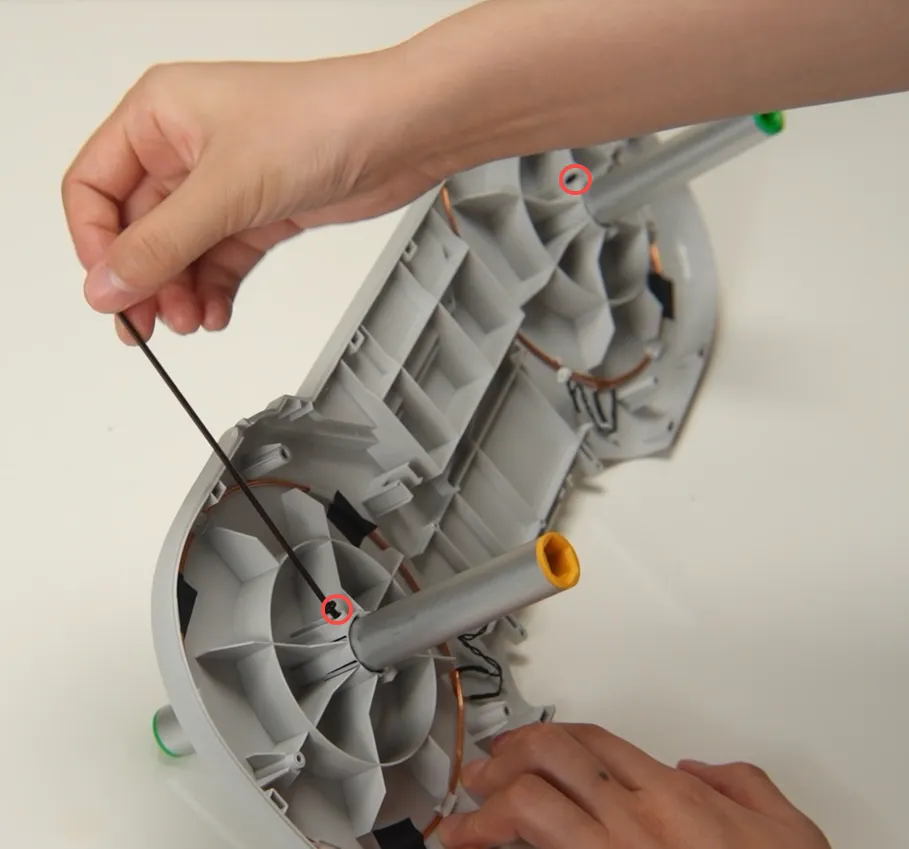

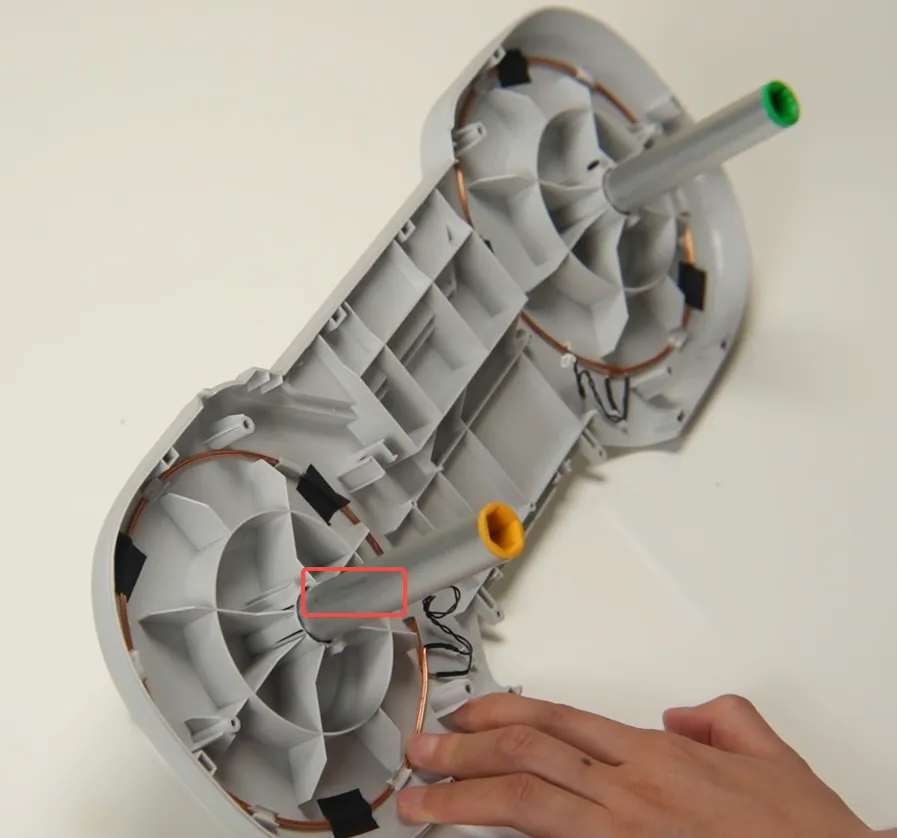

Ud fra de tidligere markeringer monteres akslerne til den roterende spoleholder og AMS-kabinettet i deres oprindelige, tilsvarende positioner, og de 2 aksler fastgøres ved at spænde de 2 skruer C skiftevis.

Trin 2 - Montér AMS lite-hovedprintpladen

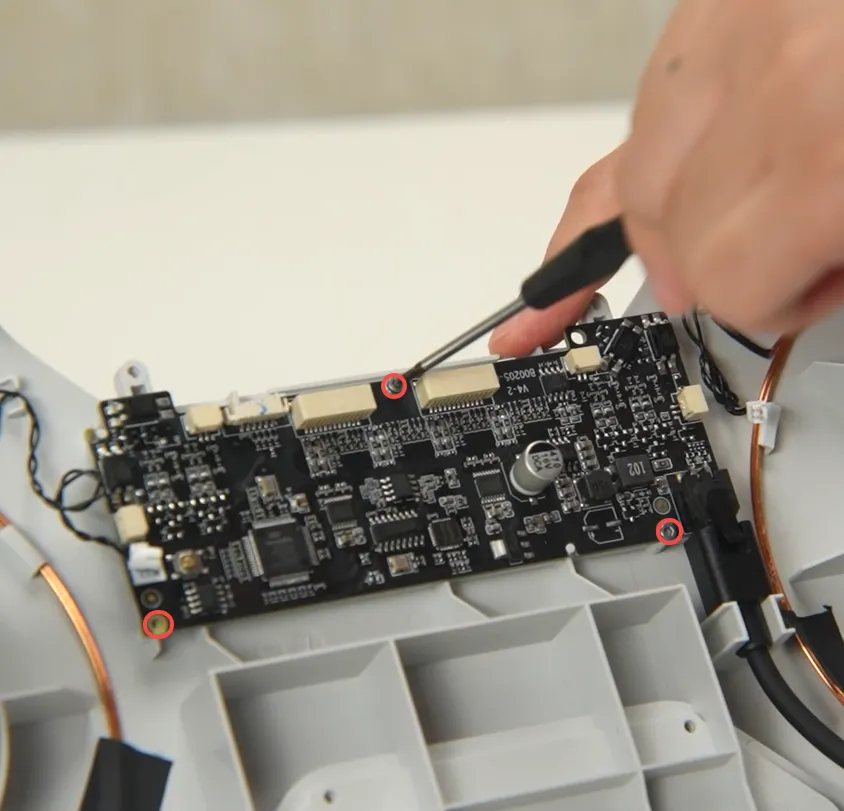

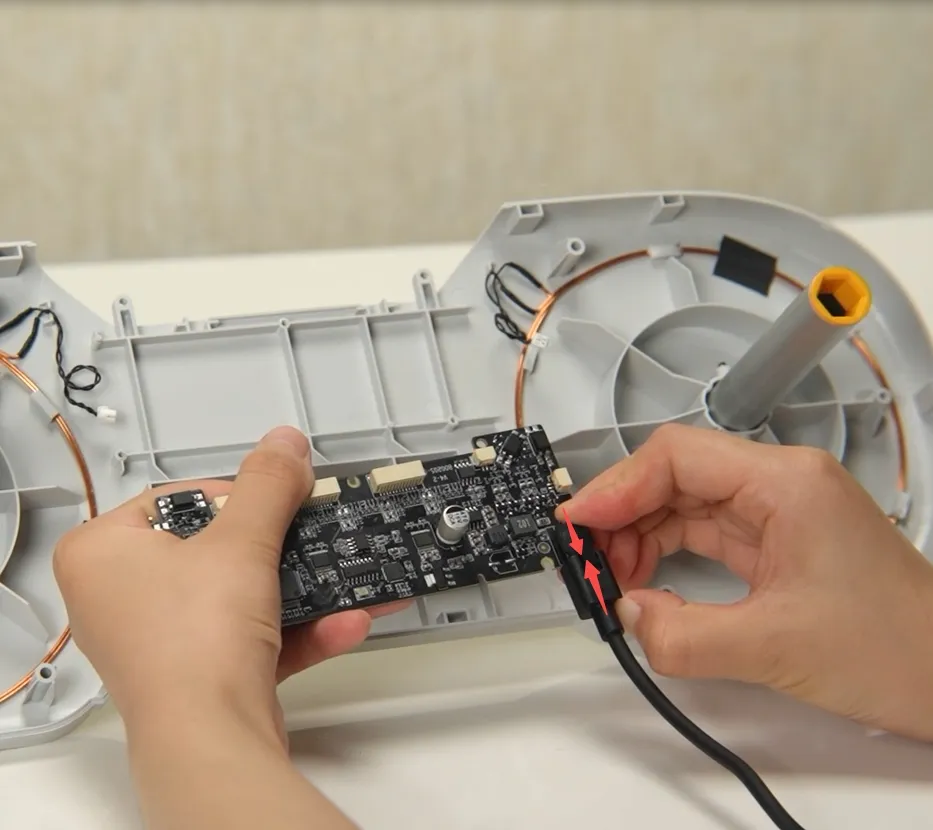

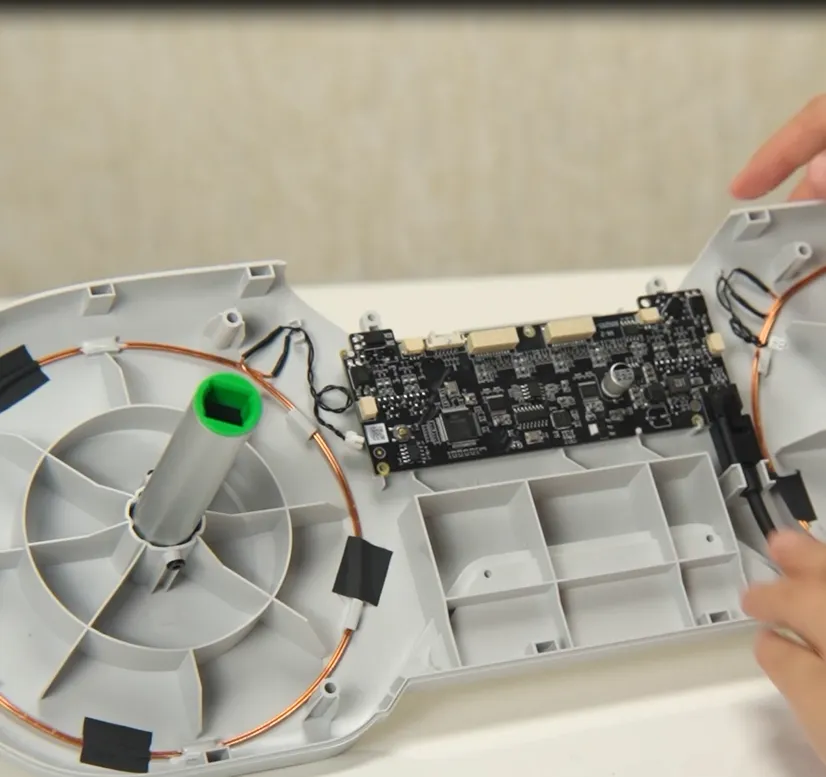

Vær opmærksom på monteringsretningen, og tilslut AMS Lite 4-pin-kablet til stikket på AMS-hovedprintpladen; montér AMS Lite-hovedprintpladen på AMS Lites hoveddel, og fastgør de 3 skruer B.

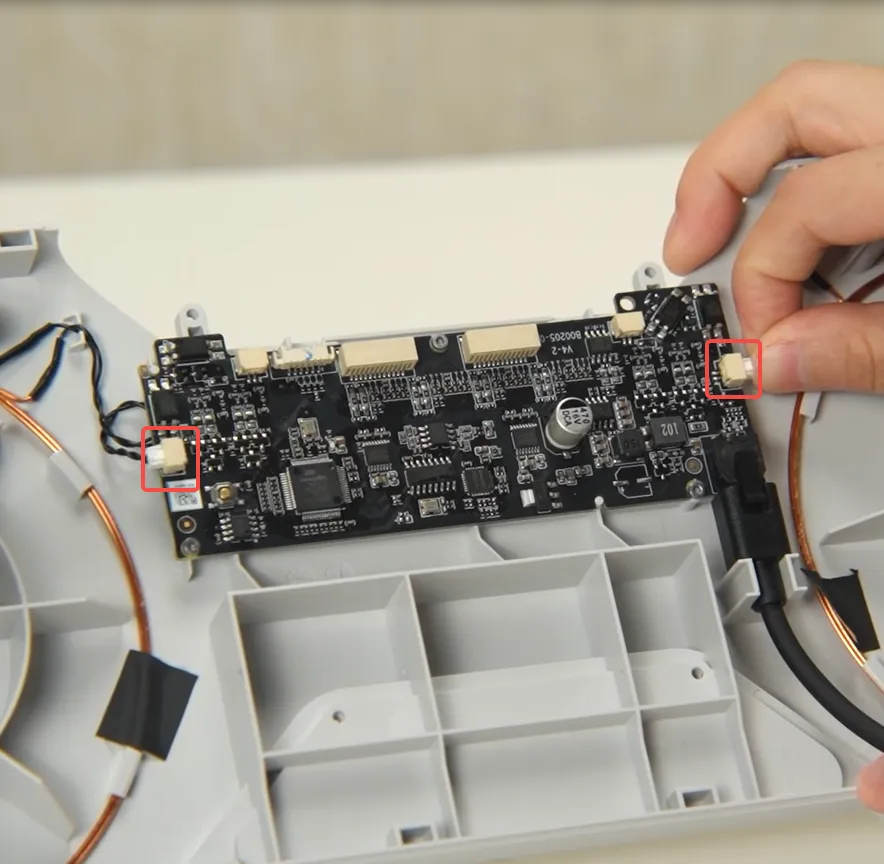

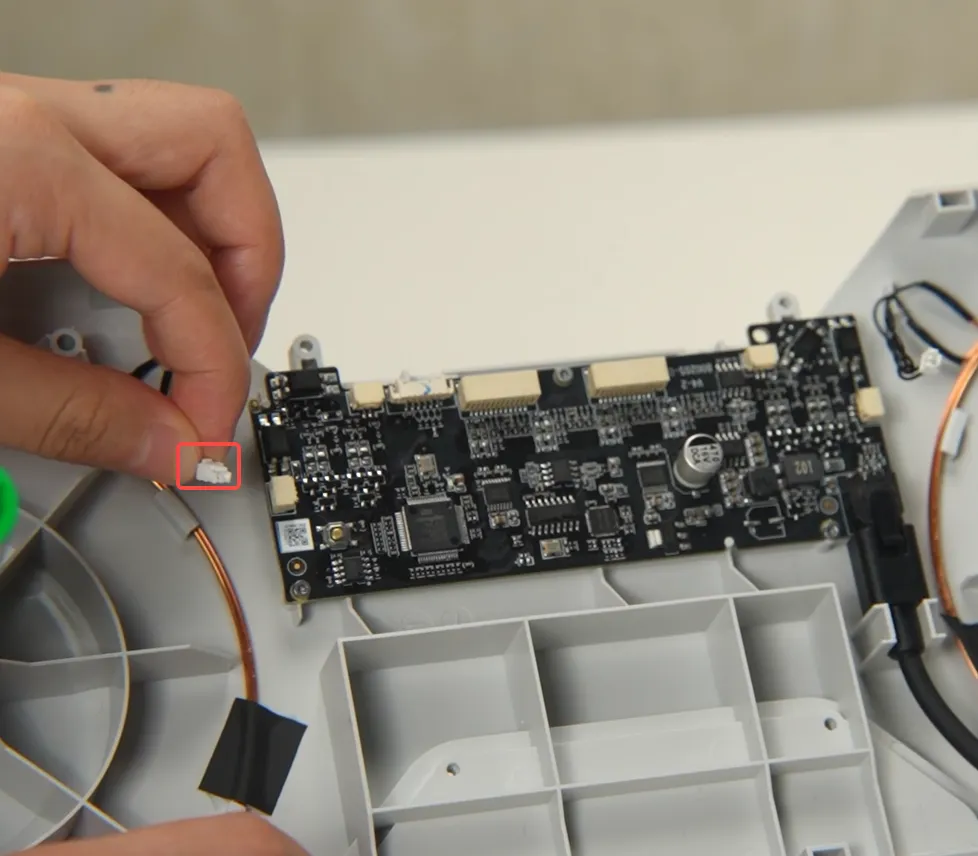

Tilslut de 2 forbindelseskabler.

Trin 3 - Montér plastkabinettet

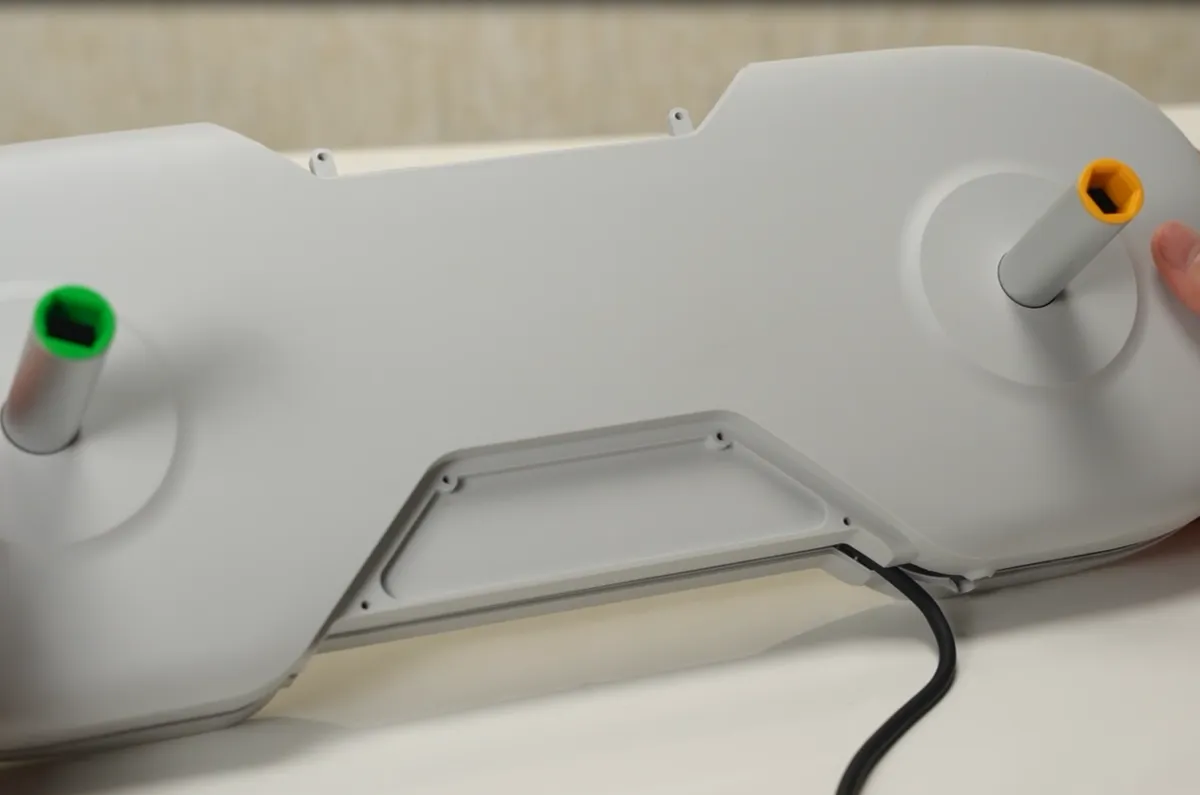

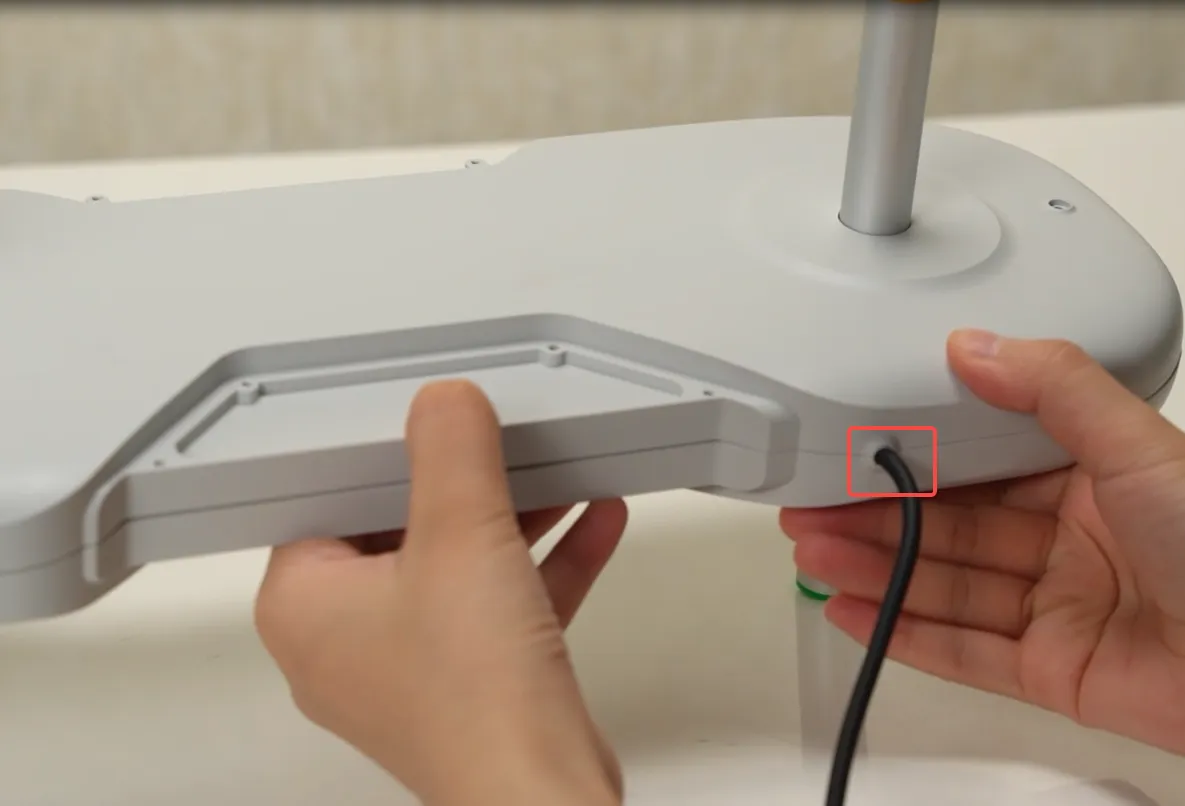

Montér højre AMS-kabinet på venstre; vær opmærksom på placeringen af AMS Lite 4-pin-kablet, og klik derefter venstre og højre AMS-kabinet sammen.

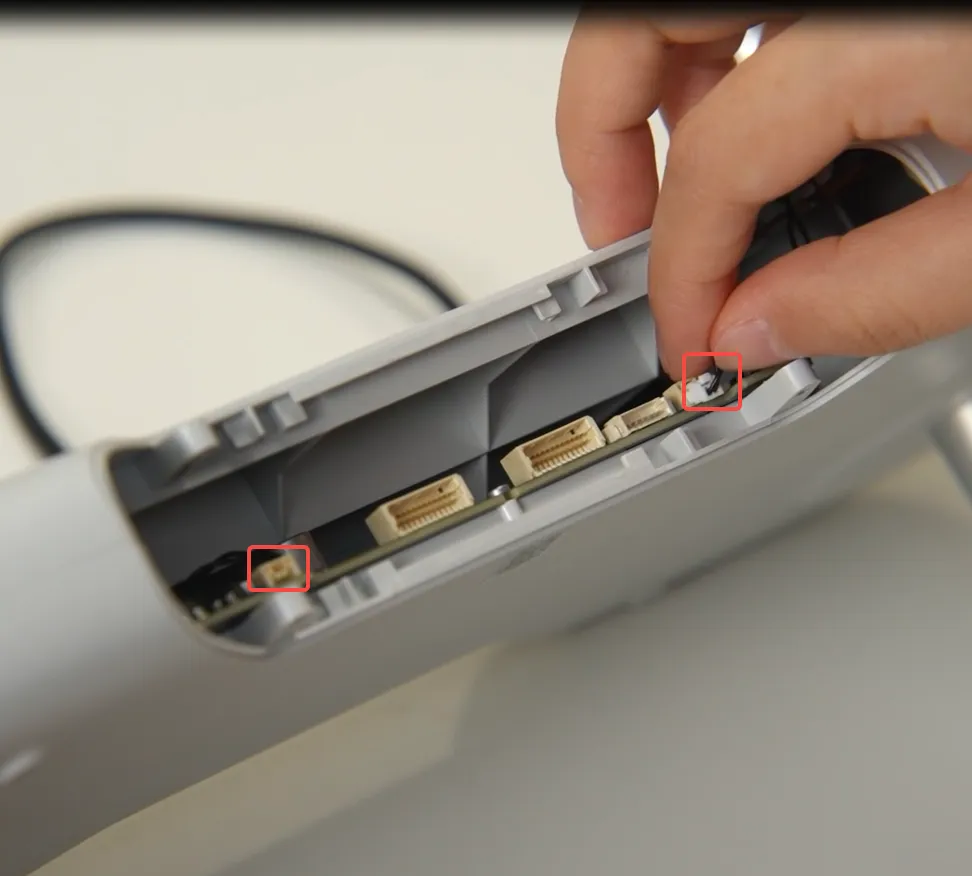

Fastgør de 6 skruer A, og tilslut de andre 2 forbindelseskabler.

Kontrollér funktionen

Kontrollér, at alle 4 RFID-ledninger er tilsluttet, og at der ikke er uregelmæssigheder i sammenføjningen af venstre og højre kabinet.

Kalibreringer

Ikke påkrævet
