Guide til udskiftning af Z-akse-spænder på A2L

A2L Z-akse-spænder

🔎 Find A2L-filamentsensoren i Bambu Lab-butikken.

Gældende printermodel

Bambu Lab A2L

Hvornår skal den udskiftes

• Skruen i Z-akse-spænderen er slidt over
• Z-akse-spænderen er beskadiget
• Udskiftning anbefalet af Bambu Labs tekniske eftersalgssupport

Nødvendigt værktøj og materialer

A2L Z-akse-spænder

• H2.0 unbrakonøgle
• Nylon-kabelbinder
• Pincet (valgfrit)

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og printhovedets ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du er i tvivl eller har spørgsmål til denne guide, anbefaler vi, at du indsender en teknisk ticket om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmonteringstrin

Trin 1. Fjern bundhuset

Følg guiden herunder for at fjerne bundhus-samlingen (X-aksen behøver du ikke at fjerne): Guide til udskiftning af bundhus-samling på A2L

Trin 2. Fastgør X-aksen

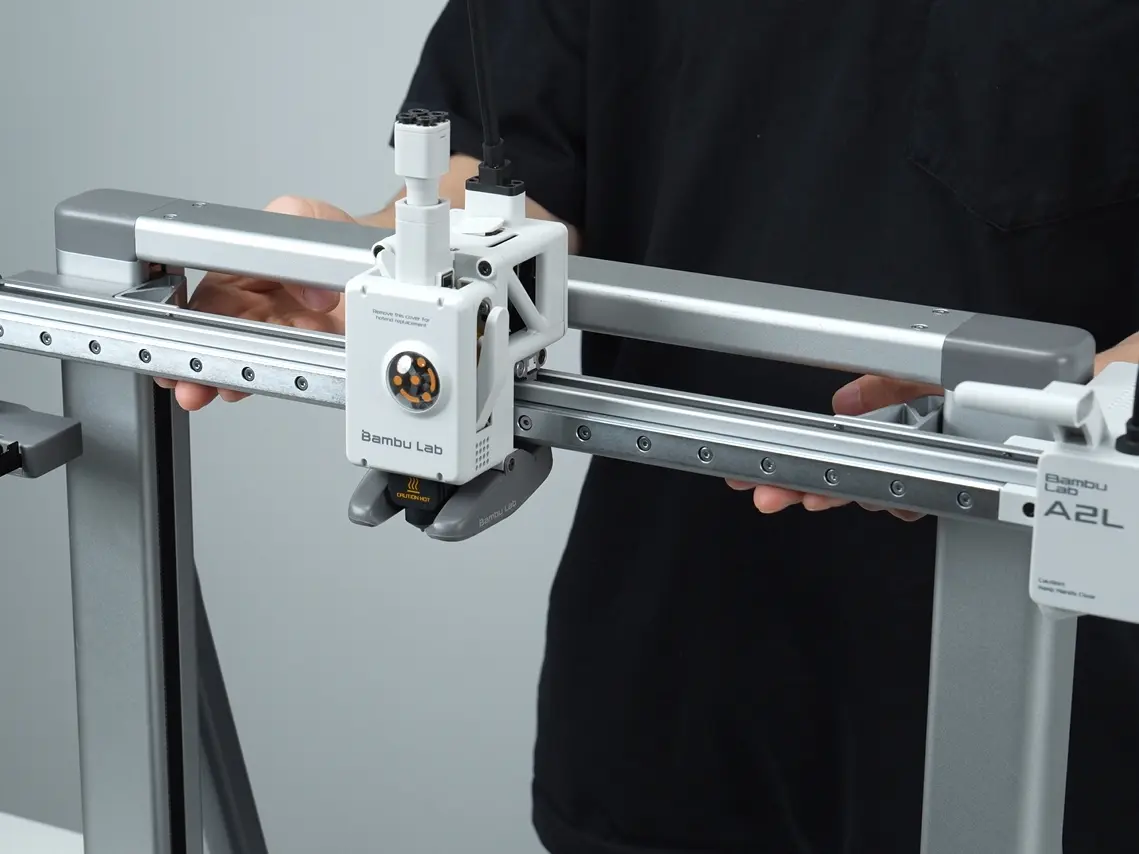

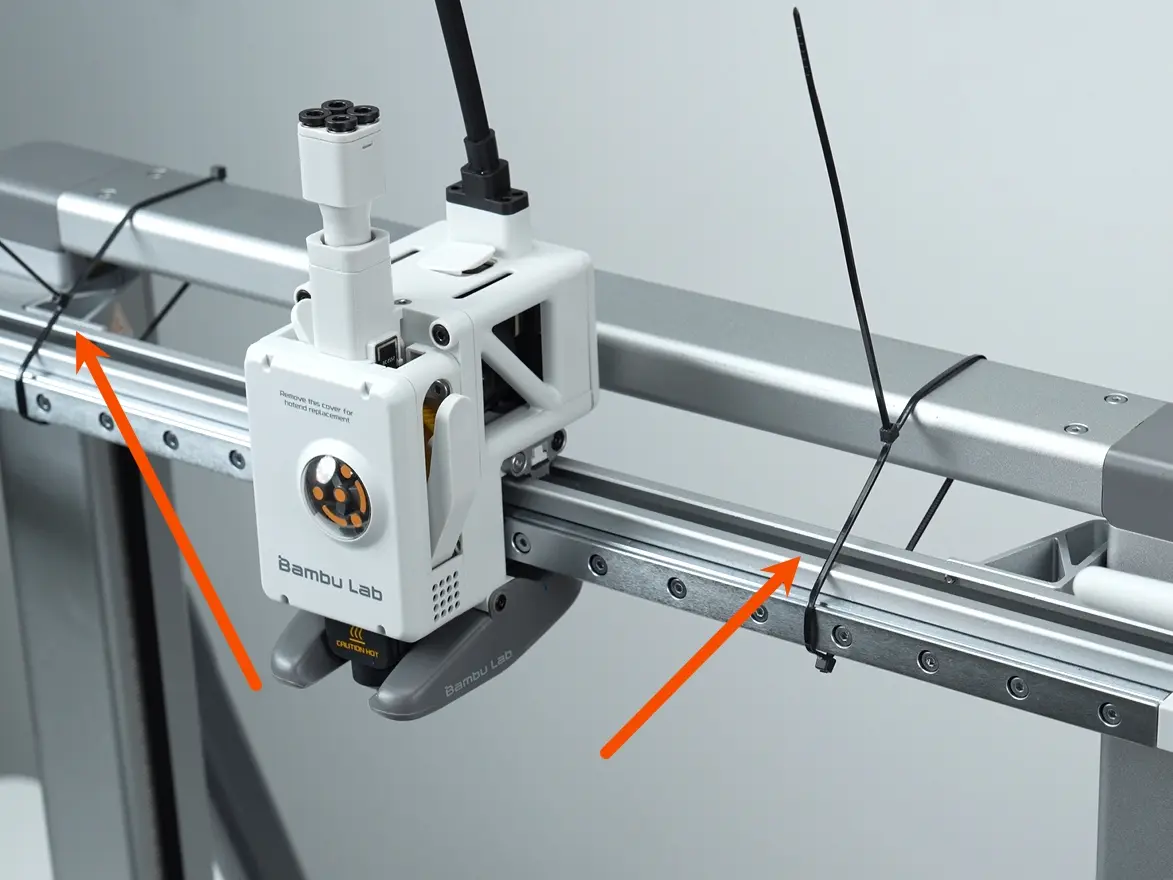

Hæv X-aksen til den højeste position, og fastgør begge ender af X-aksen med kabelbindere.

Trin 3. Fjern rammens bundplade

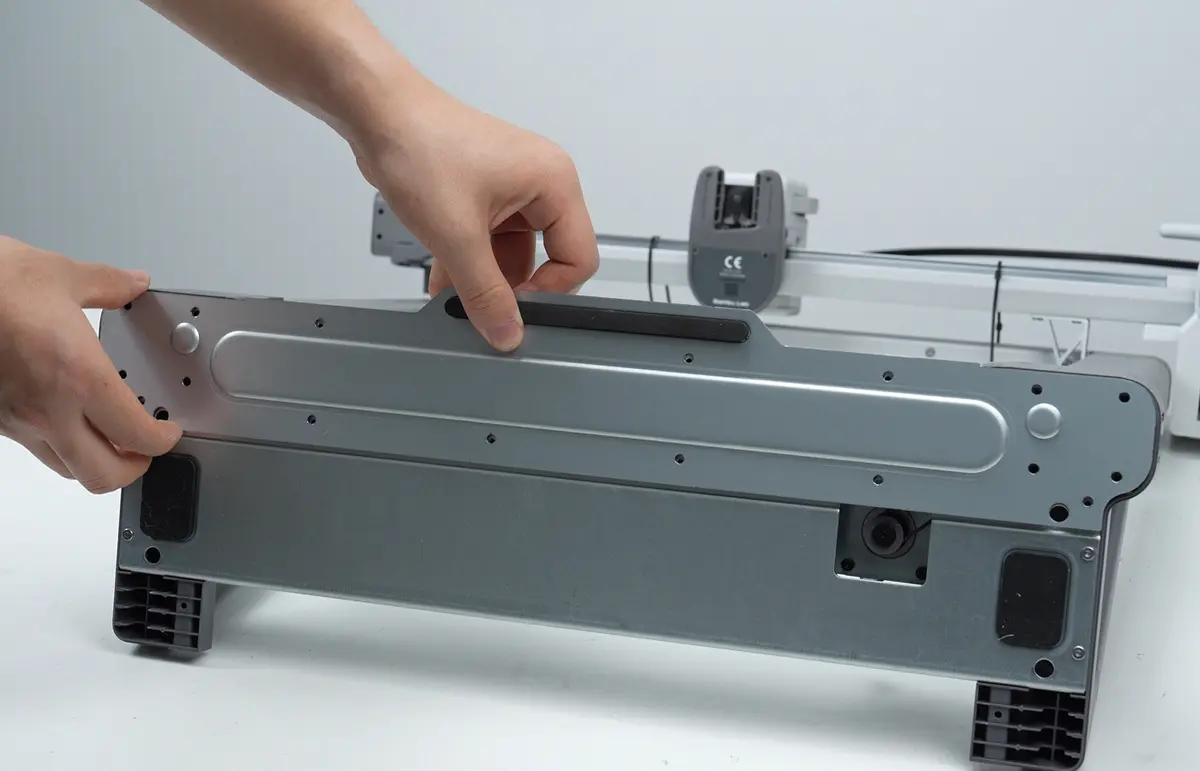

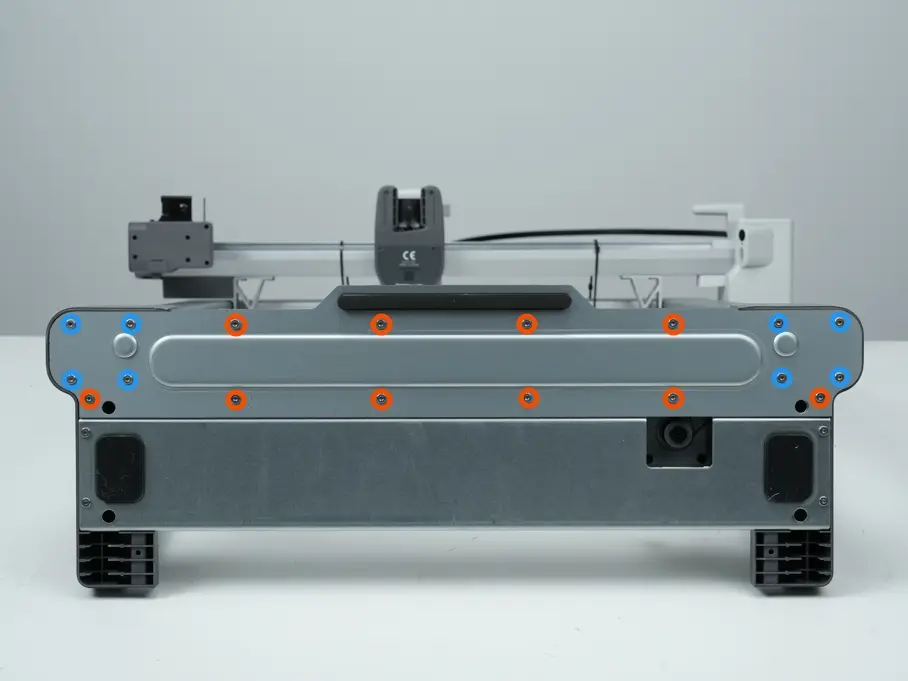

Brug en H2.0 sekskantskruetrækker til at fjerne de 18 viste skruer. De skruer, der er markeret med orange, er korte, og dem markeret med blåt er lange. Det anbefales at sortere og opbevare dem hver for sig.

Skruehovederne inde i rammens bundplade er skarpe, og nogle metalkanter kan have små grater. Vær forsigtig ved af- og påmontering for at undgå skader. Det anbefales at bære skæresikre handsker under arbejdet.

Trin 4. Fjern Z-remmen

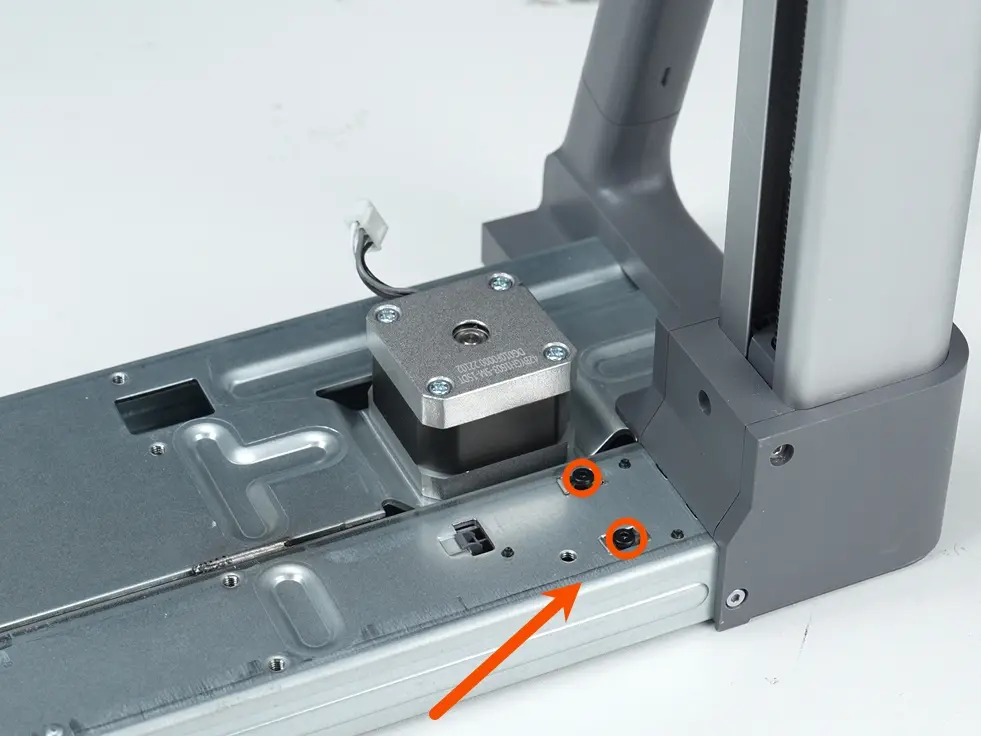

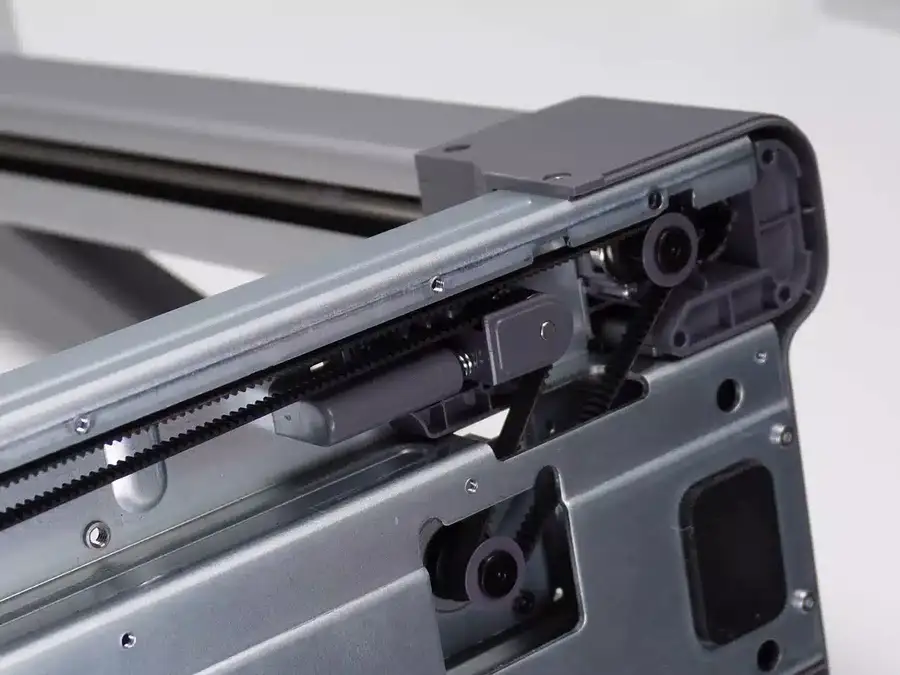

Løsn først spændeskruen til Z-tandremmen, tryk spænderen helt sammen, og spænd derefter spændeskruen igen for at slække tandremmen.

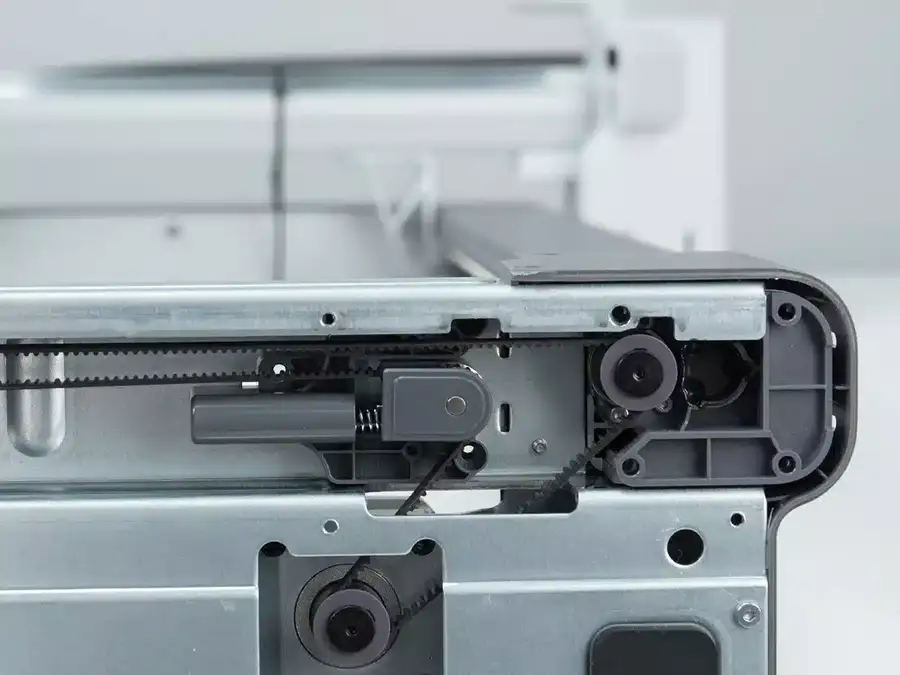

Brug en skruetrækker til at hjælpe med at fjerne Z-tandremmen fra spændehjulet.

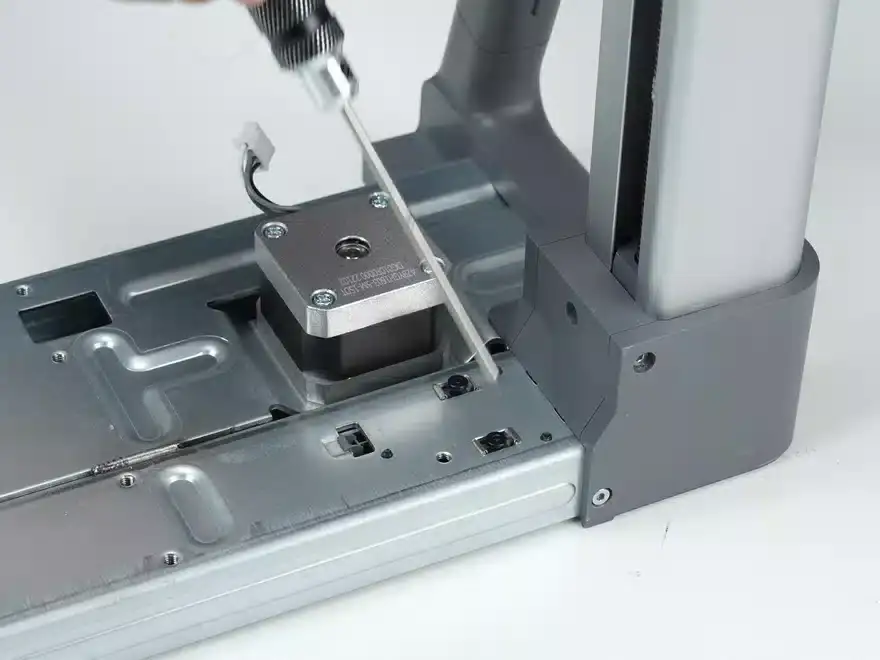

Brug en H2.0 sekskantskruetrækker til at skrue spændeskruen til Z-tandremmen ud, og pas på ikke at miste spændeskiven.

Trin 5. Fjern Z-akse-spænderen

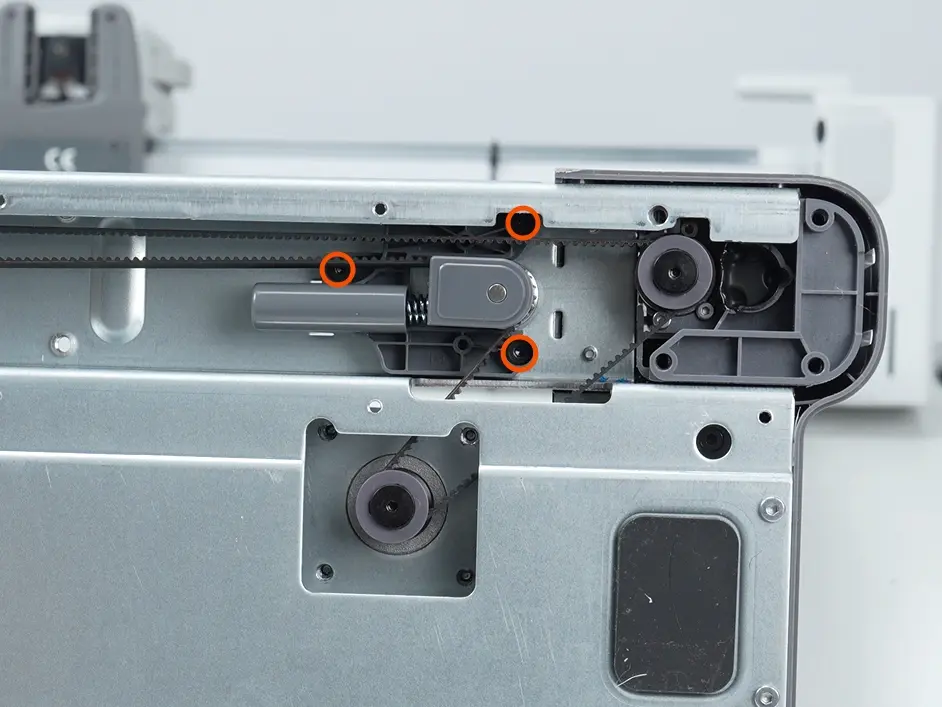

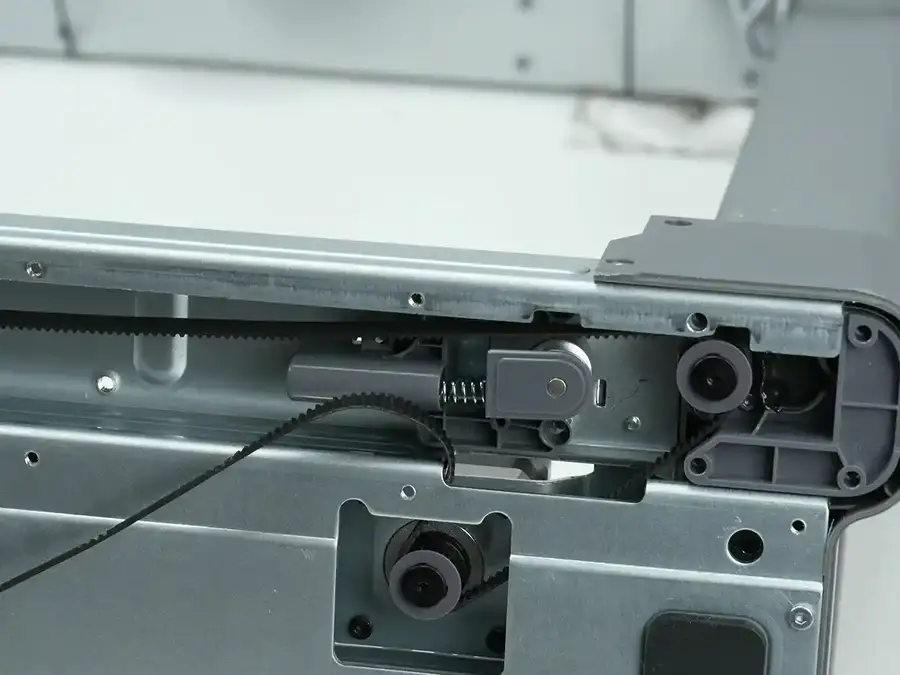

Brug en H2.0 sekskantskruetrækker til at skrue de 3 viste skruer ud. Hold om Z-akse-spænderen, flyt den et lille stykke til højre for at frigøre låsetappen, og fjern spænderen.

Monteringstrin

Trin 1. Monter Z-akse-spænderen

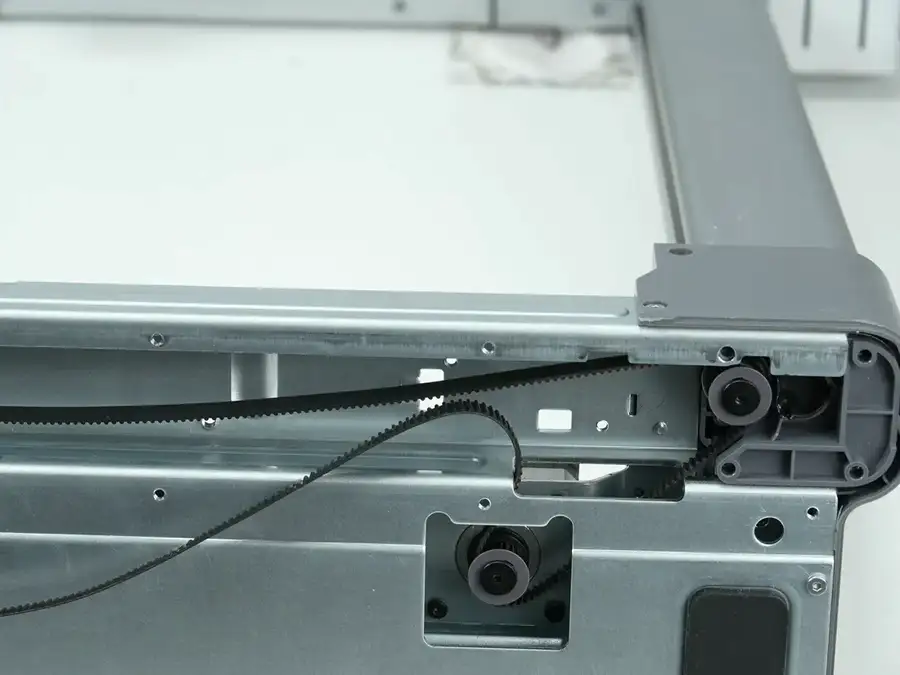

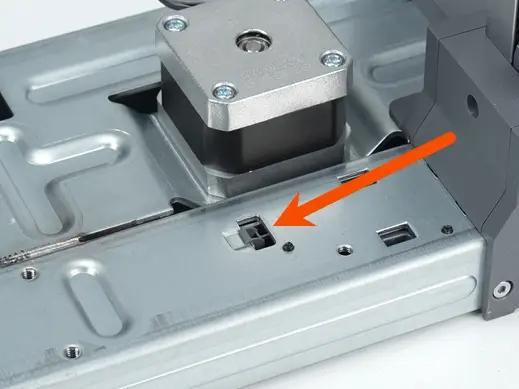

Følg metoden vist på illustrationen: skub spænderen mod tandremmen, og skub den derefter til højre, indtil den bageste låsetap går korrekt i hak. Slip derefter langsomt med hånden, så spænderen naturligt strammer remmen.

Brug en H2.0 sekskantskruetrækker til at fastgøre de 3 skruer som vist.

Trin 2. Monter spændeskruen til Z-remmen

Brug en H2.0 sekskantskruetrækker til at skrue de to spændeskruer til Z-tandremmen i, men spænd dem ikke helt.

Trin 3. Monter rammens bundplade

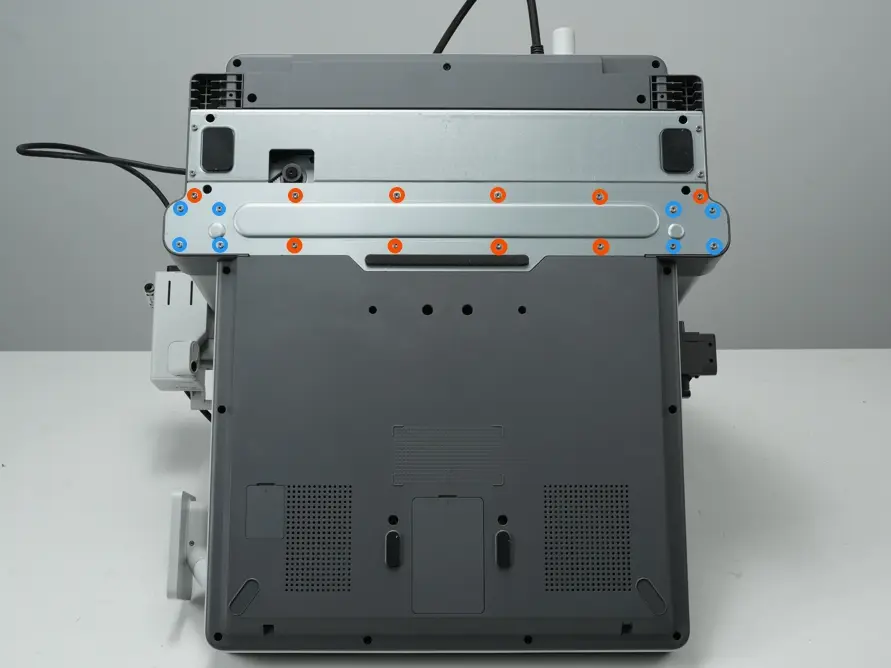

Monter bundpladen igen. Brug først en H2.0 sekskantskruetrækker til at fastgøre de 8 lange skruer markeret med blåt, og fastgør derefter de resterende 10 korte skruer markeret med orange.

Trin 4. Frigør X-aksen

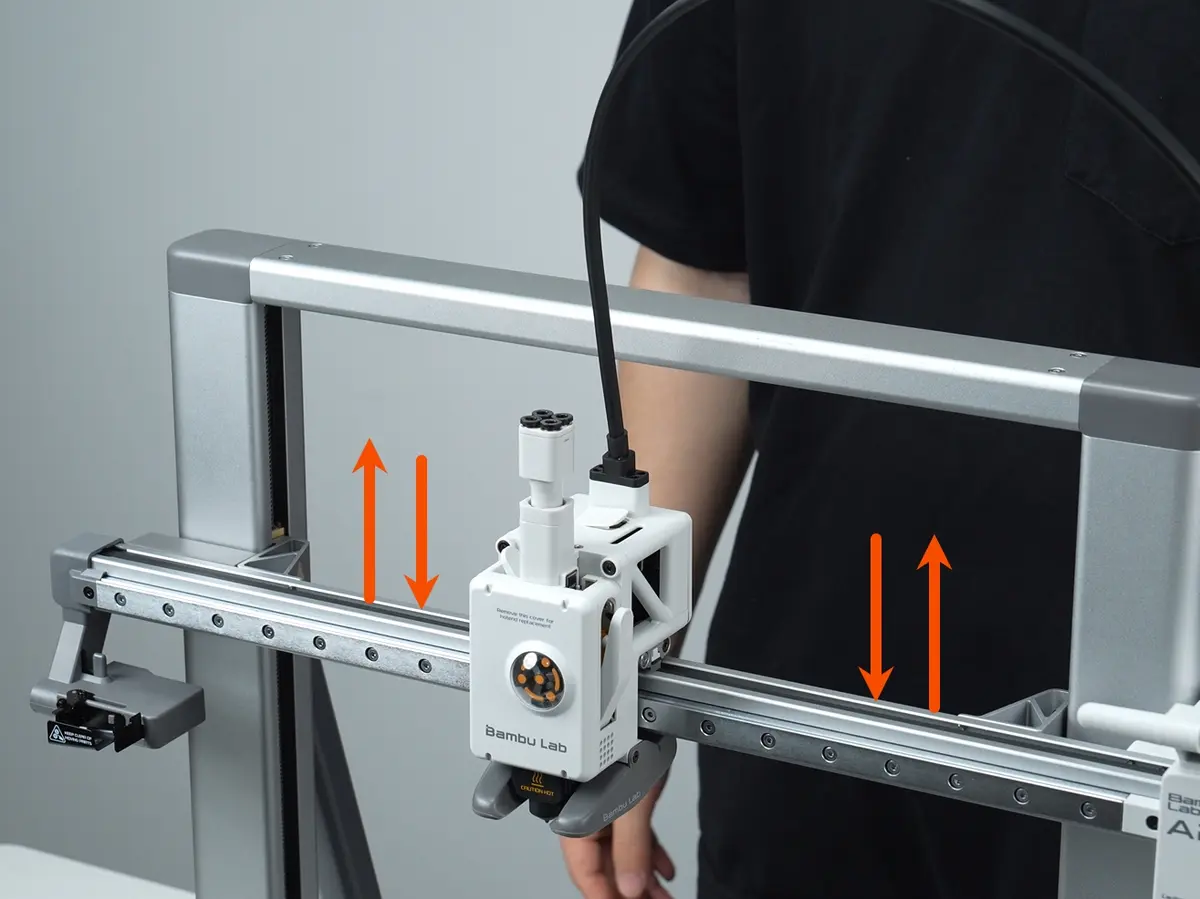

Klip kabelbinderne, bevæg Z-aksen op og ned flere gange for at slække tandremmens spænding, og spænd derefter spændeskruen til Z-tandremmen.

Trin 5. Monter bundhuset

Følg guiden herunder for at montere bundhuset igen: Guide til udskiftning af bundhus-samling på A2L
