Udskiftning af 4/6-pin forbindelseskort til A2L

A2L 4/6-pin forbindelseskort

🔎 Find A2L 4/6-pin forbindelseskortet i Bambu Lab-butikken.

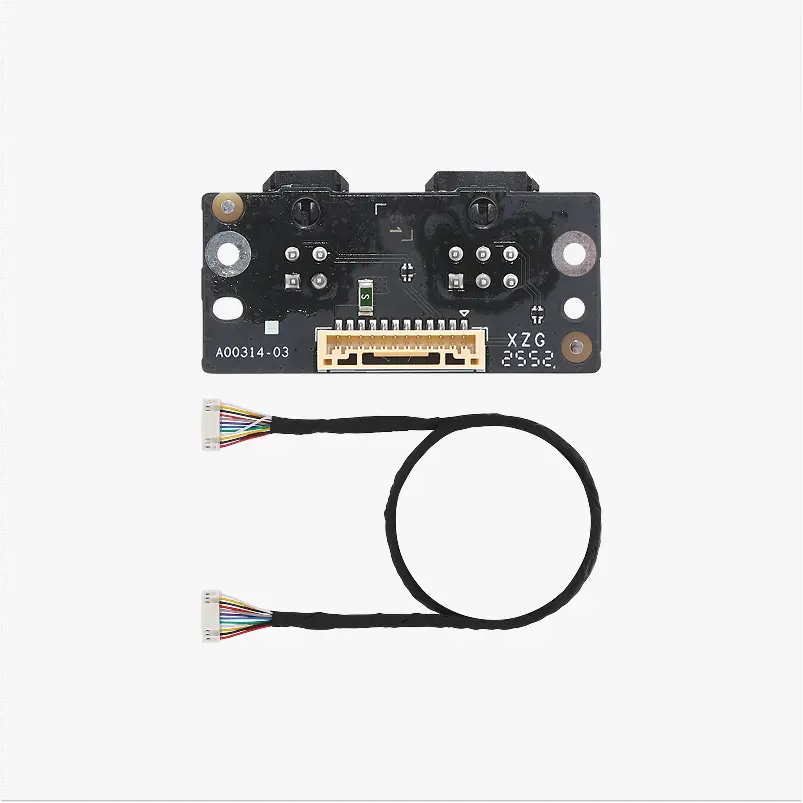

A2L 4/6-pin forbindelseskortet omfatter selve interfacekortet og forbindelseskablerne. Udskift efter behov.

Hvornår skal du bruge denne guide?

• AMS kan ikke genkendes
• Uregelmæssigheder ved 4/6-pin interfacet
• Udskiftning anbefalet af Bambu Labs tekniske eftersalgssupport

Nødvendigt værktøj og materialer

A2L 4/6-pin forbindelseskort, forbindelseskabler

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• Pincet (valgfri)

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører nogen form for vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren tændt, kan det føre til kortslutning og dermed til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du være nødt til at afmontere dele, herunder hotend. Dette blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan resultere i skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer i forhold til at følge denne guide, anbefaler vi, at du opretter en teknisk ticket vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fremgangsmåden er forskellig, alt efter om du kun skal udskifte A2L 4/6-pin forbindelseskortet eller både forbindelseskortet og forbindelseskablerne. Vælg det relevante afsnit ud fra din konkrete situation.

Guide til at afmontere A2L 4/6-pin forbindelseskortet alene

Trin 1. Fjern det bageste bundcover

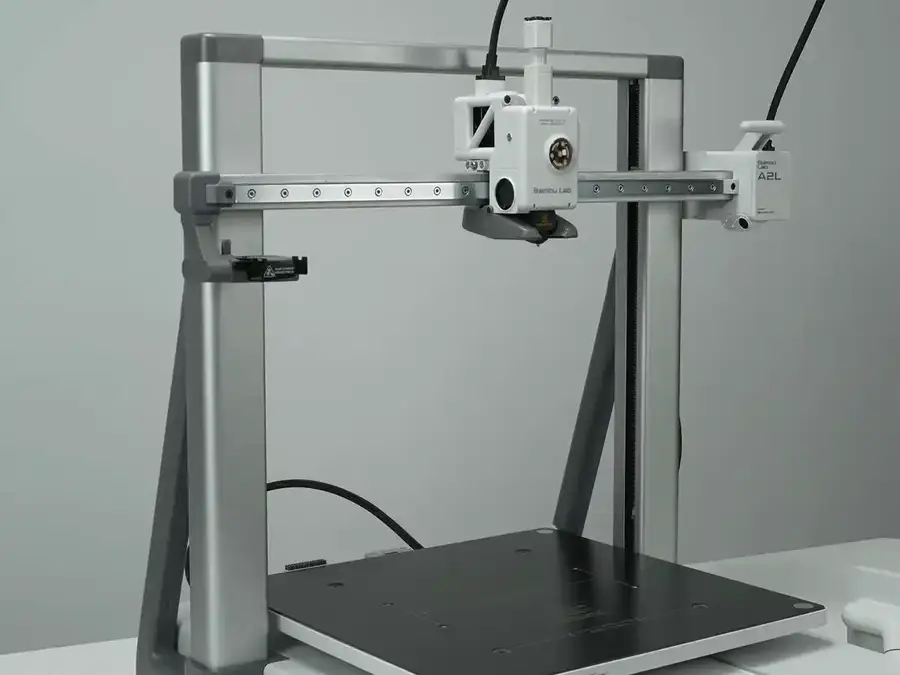

Sænk Z-aksen til en position cirka 5-8 cm over varmepladen.

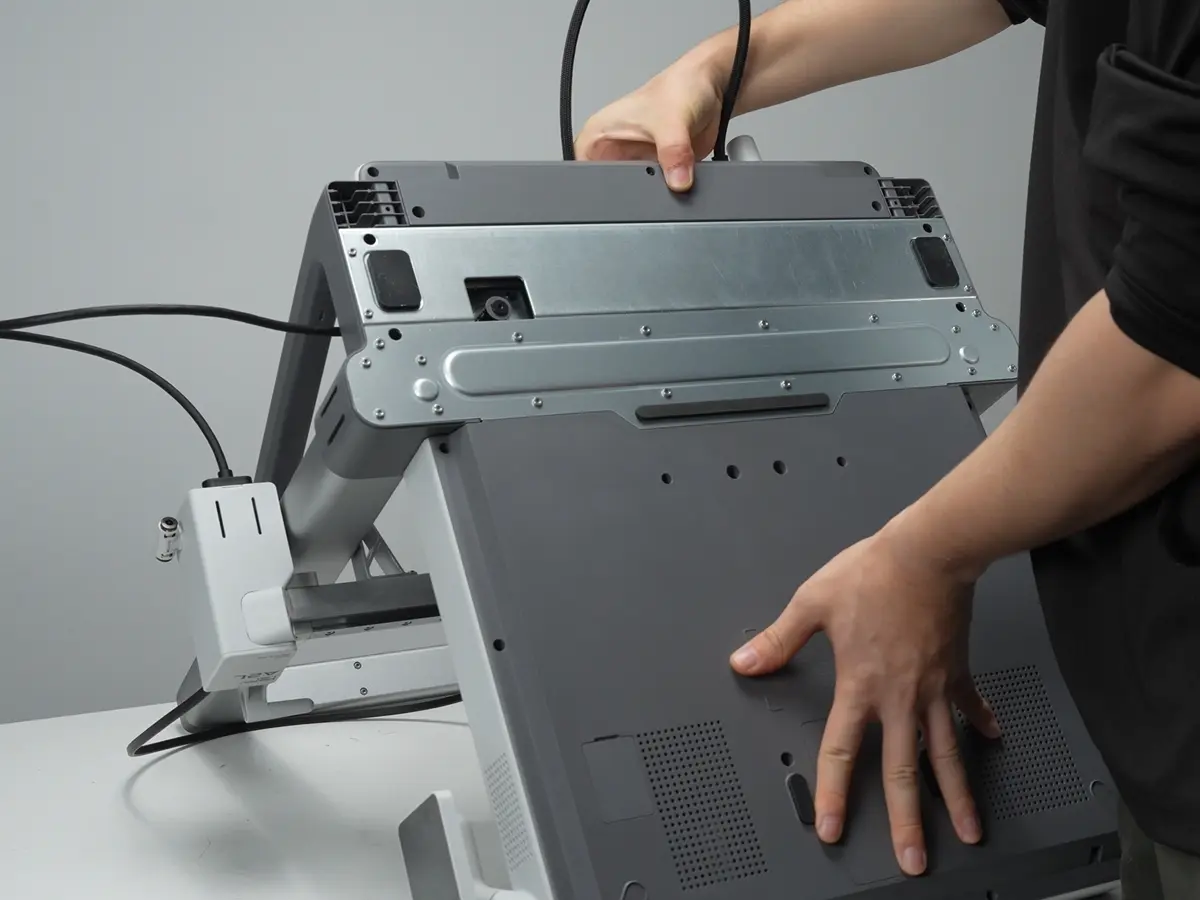

Vend printeren, så bundcoveret bliver synligt.

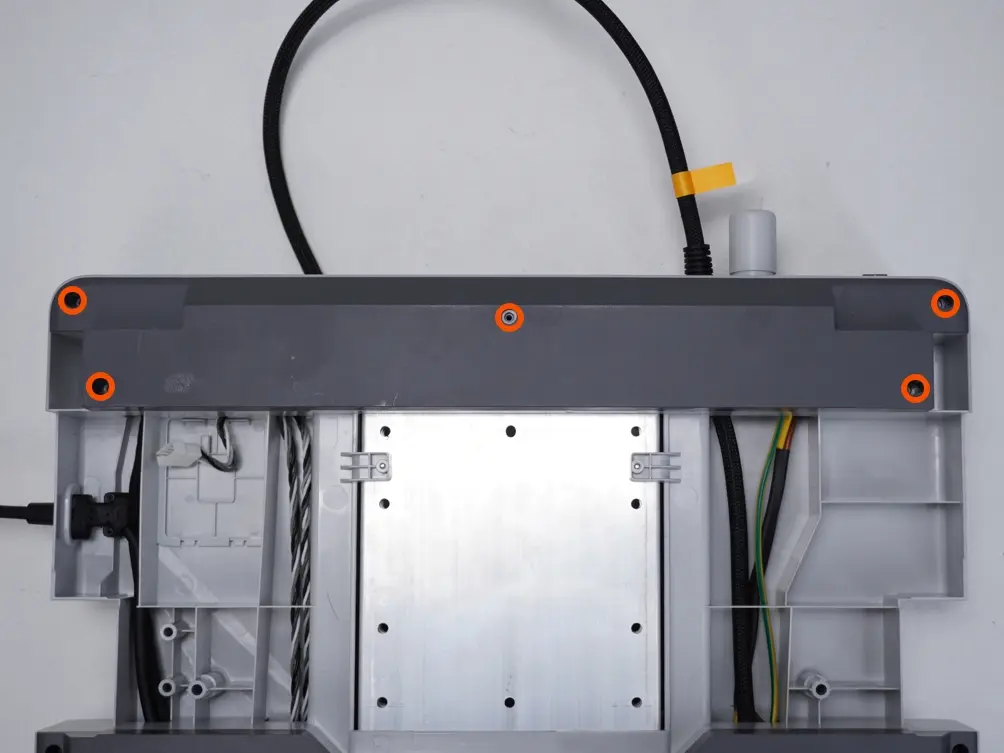

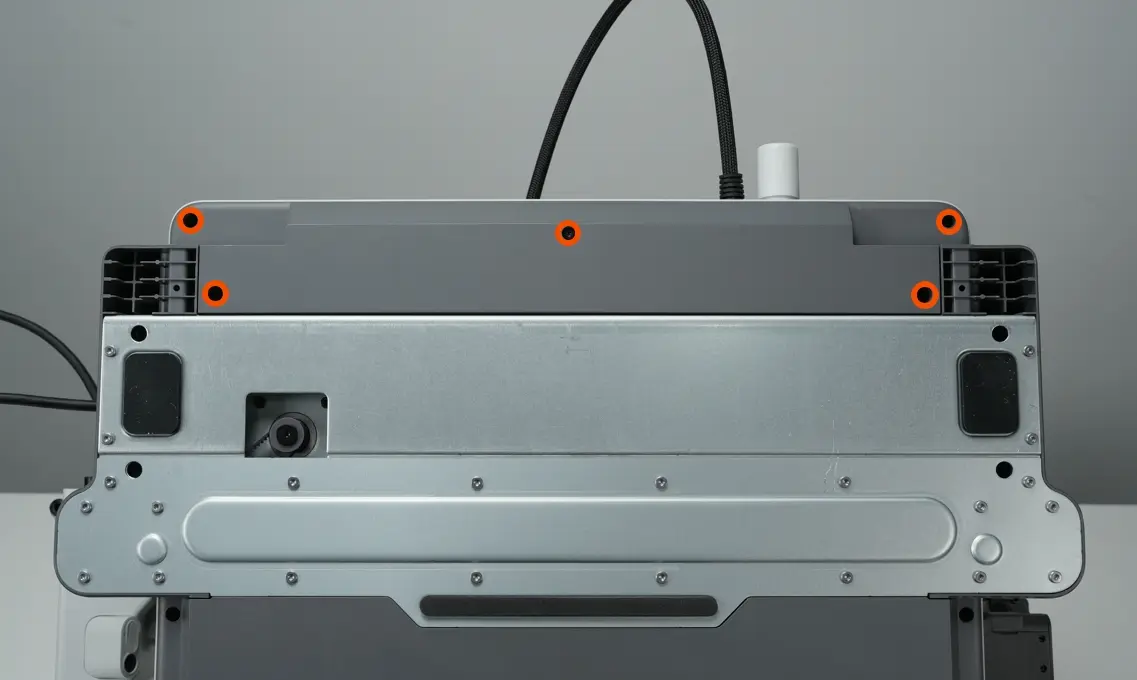

Brug en H2.0 unbrakonøgle til at skrue de fem viste skruer ud.

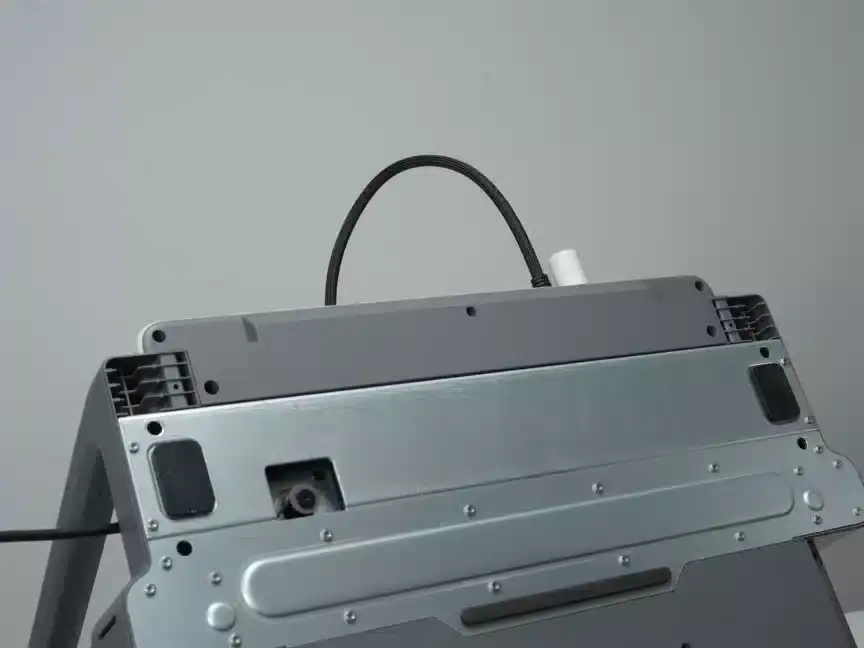

Fjern det bageste bundcover.

Trin 2. Fjern 4/6-pin forbindelseskortet

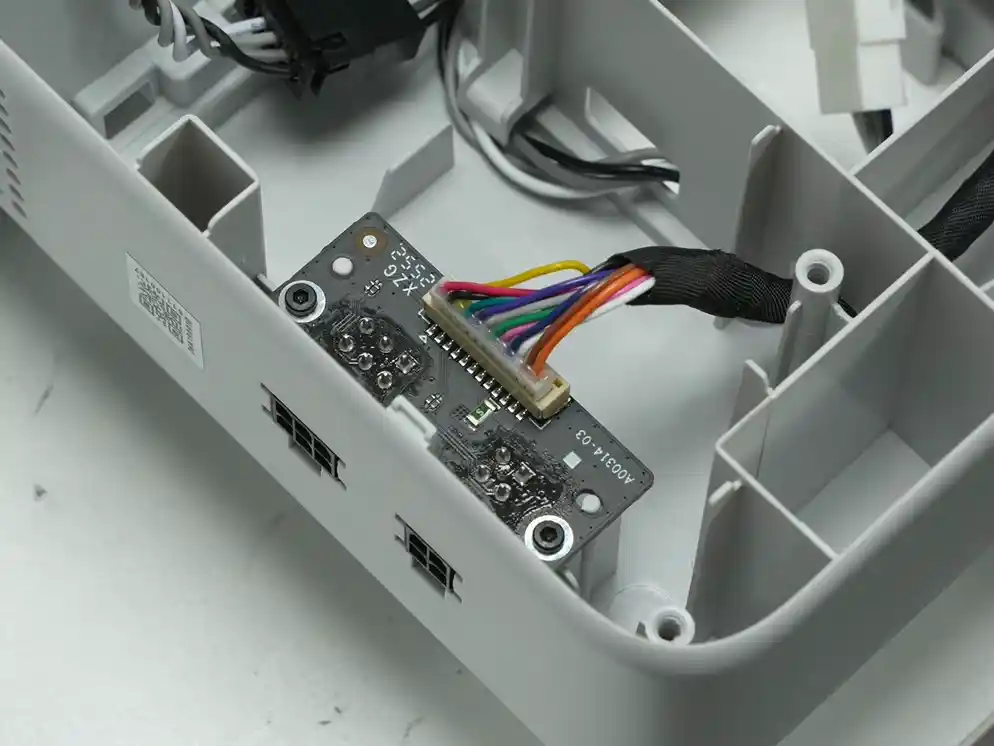

Tryk på stikkets låsetap, og træk stikket opad.

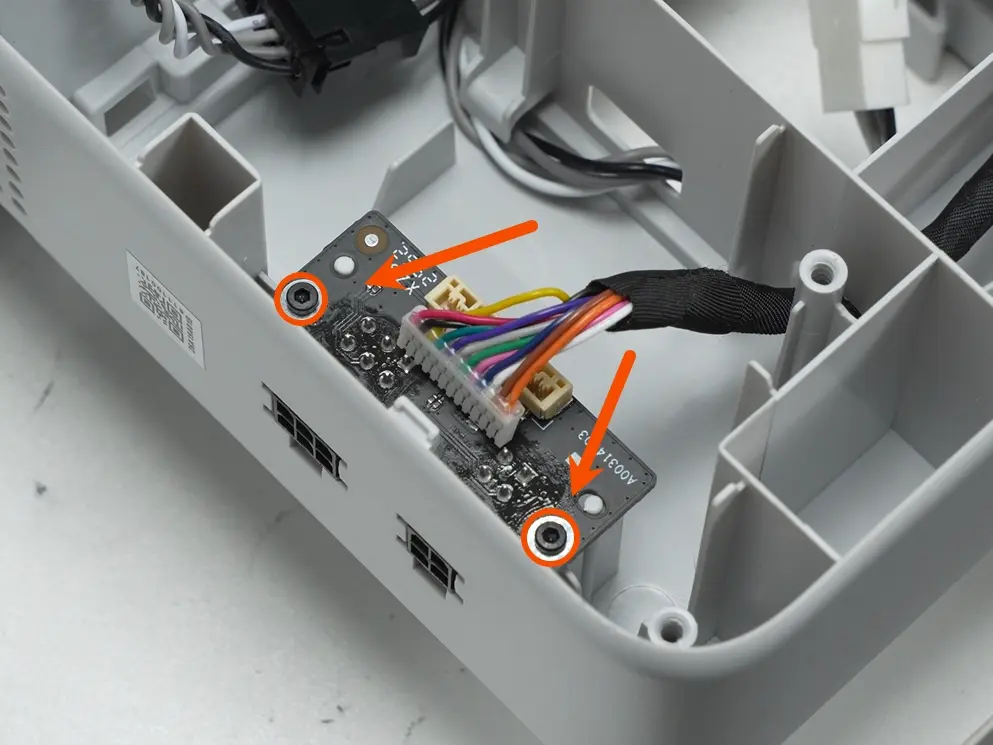

Brug en H1.5 unbrakonøgle til at skrue de to skruer ud, og fjern 4/6-pin forbindelseskortet.

Vejledning til at montere A2L 4/6-pin forbindelseskortet alene

Trin 1. Montér 4/6-pin forbindelseskortet

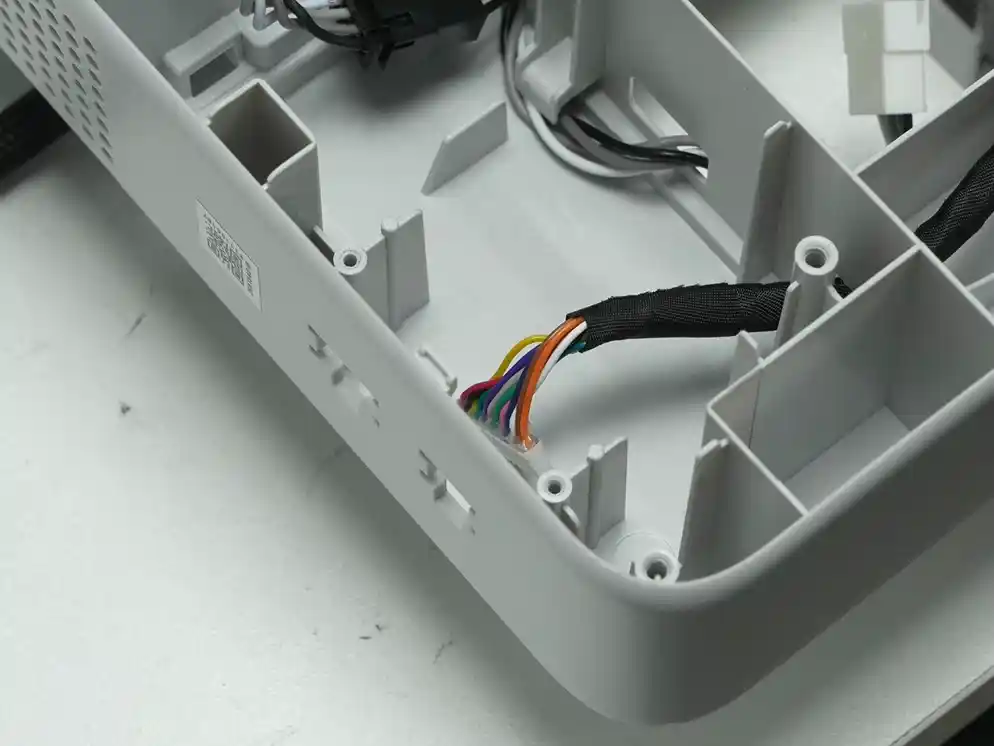

Sæt 4/6-pin forbindelseskortet på plads igen, og fastgør det med to skruer ved hjælp af en H1.5 unbrakonøgle.

Tilslut forbindelseskablerne til 4/6-pin forbindelseskortet.

Trin 2. Montér det bageste bundcover

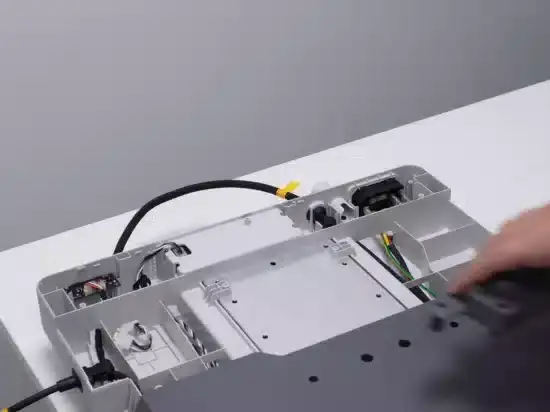

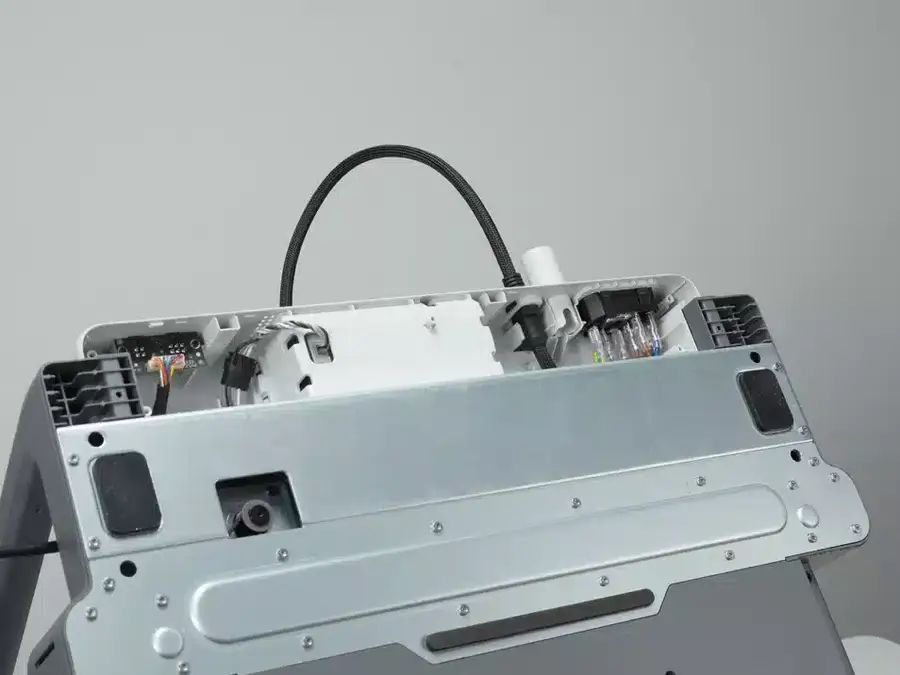

Sæt det bageste bundcover på plads igen.

Brug en H2.0 unbrakonøgle til at fastgøre de fem viste skruer.

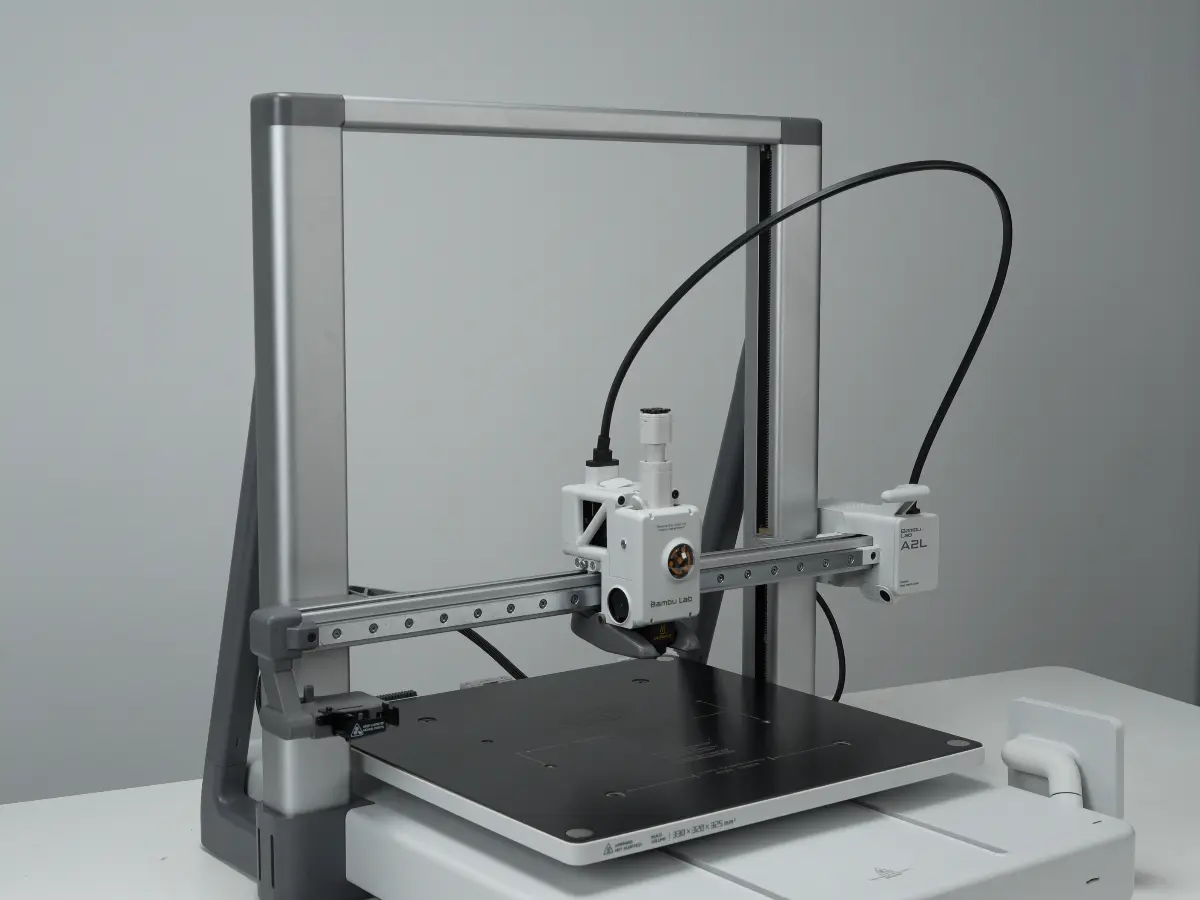

Vend printeren tilbage til normal opretstående position.

Vejledning til at afmontere A2L 4/6-pin forbindelseskortet og forbindelseskablerne

Trin 1. Fjern rammen

Se afsnittet nedenfor om afmontering af rammen: Udskift rammen på A2L

Trin 2. Fjern det forreste og bageste bundcover

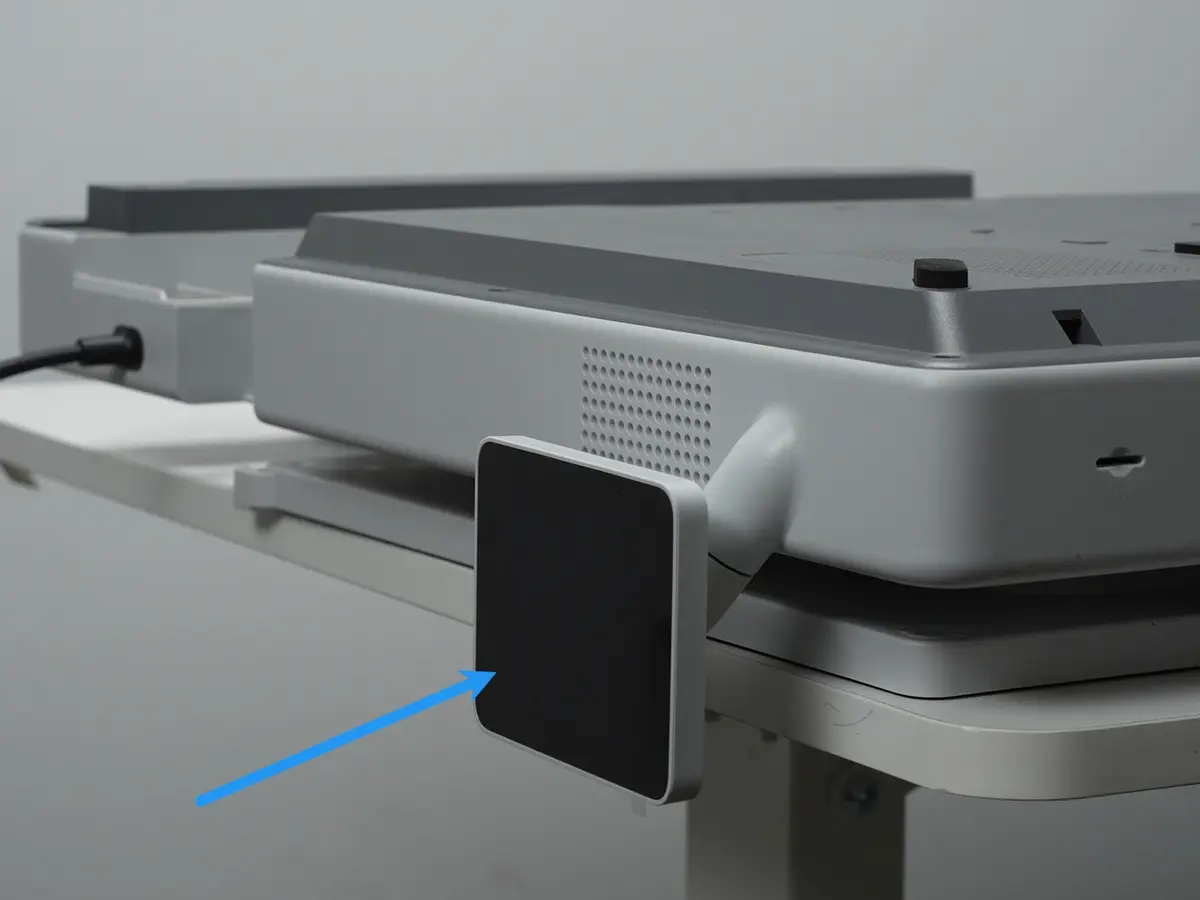

Vend basishuset, så skærmdelen er hævet fri over bordpladen.

Skærmen er skrøbelig, så læg den ikke direkte på bordpladen, når du vender basishuset.

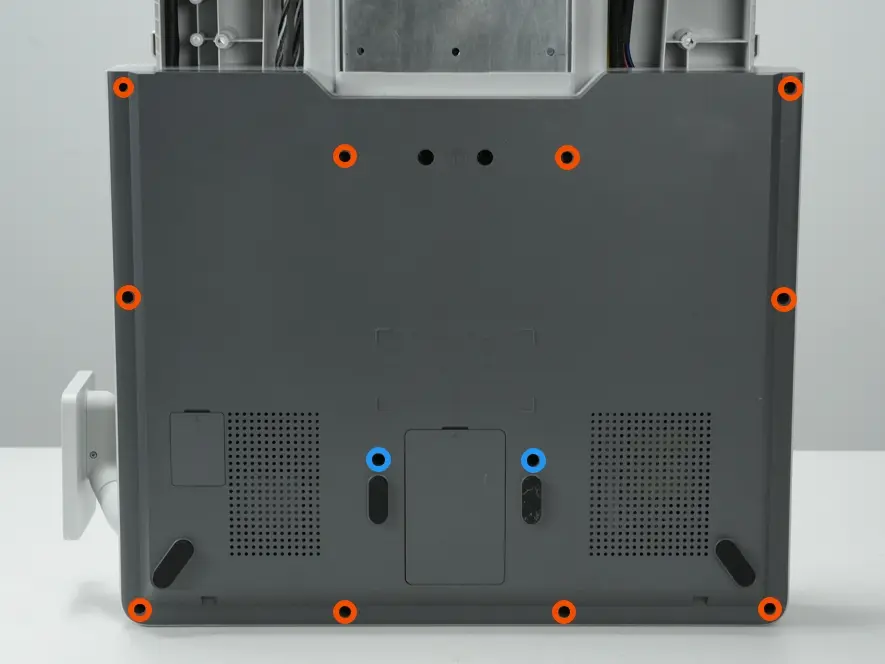

Brug H2.0 unbrakonøglen til at fjerne de 12 viste skruer i diagrammet. De to skruer markeret med blåt er anderledes end de øvrige 10; vær opmærksom på forskellen.

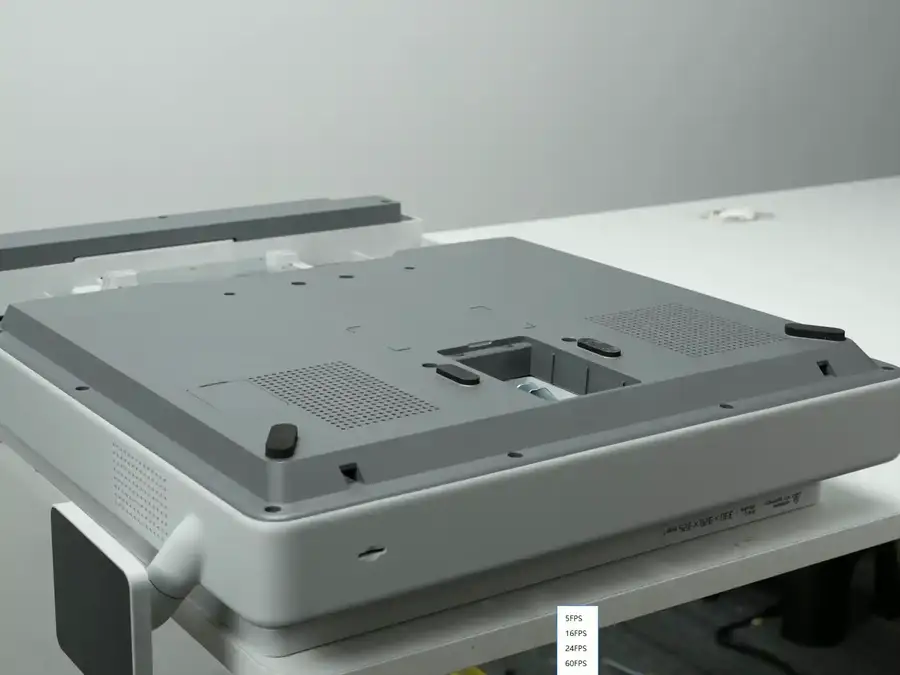

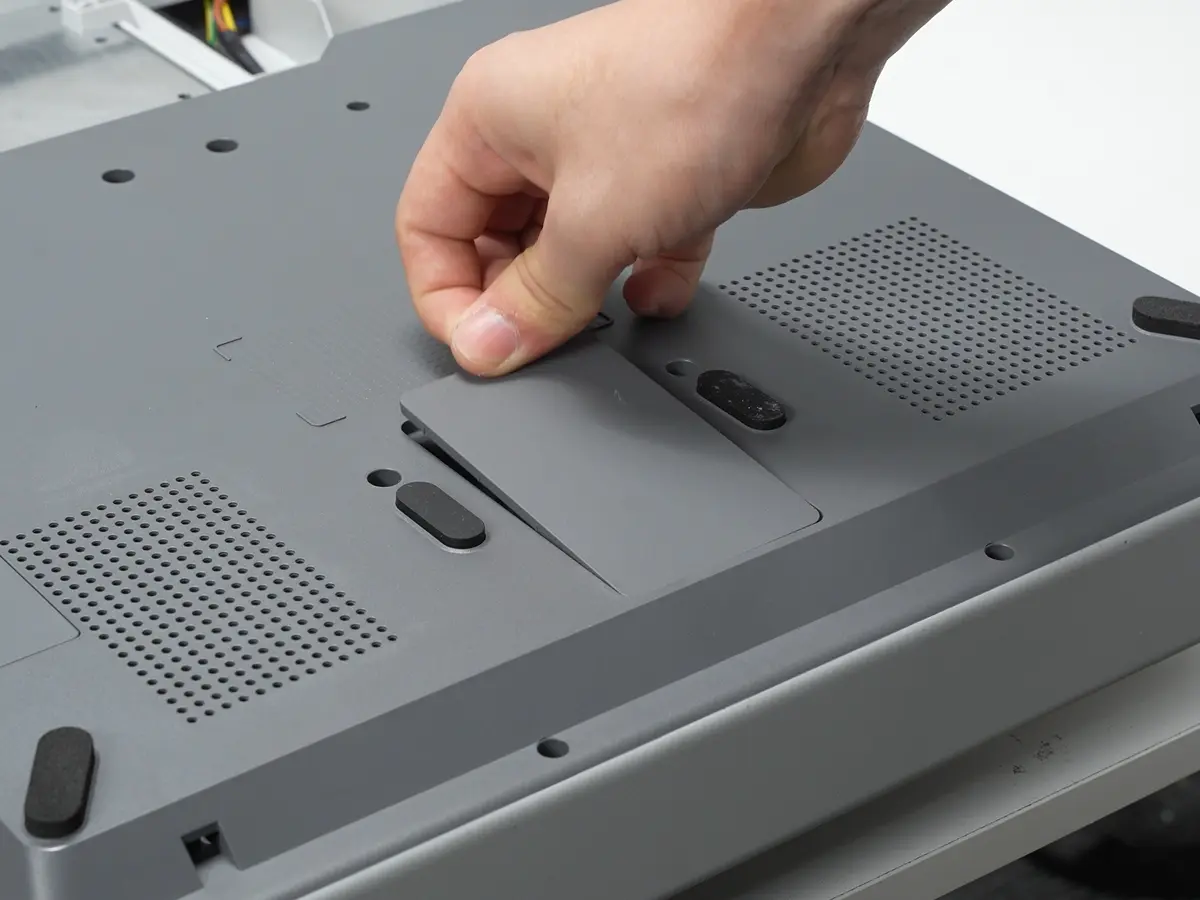

Fjern dækslet til Y-aksens spænder og det forreste bundcover.

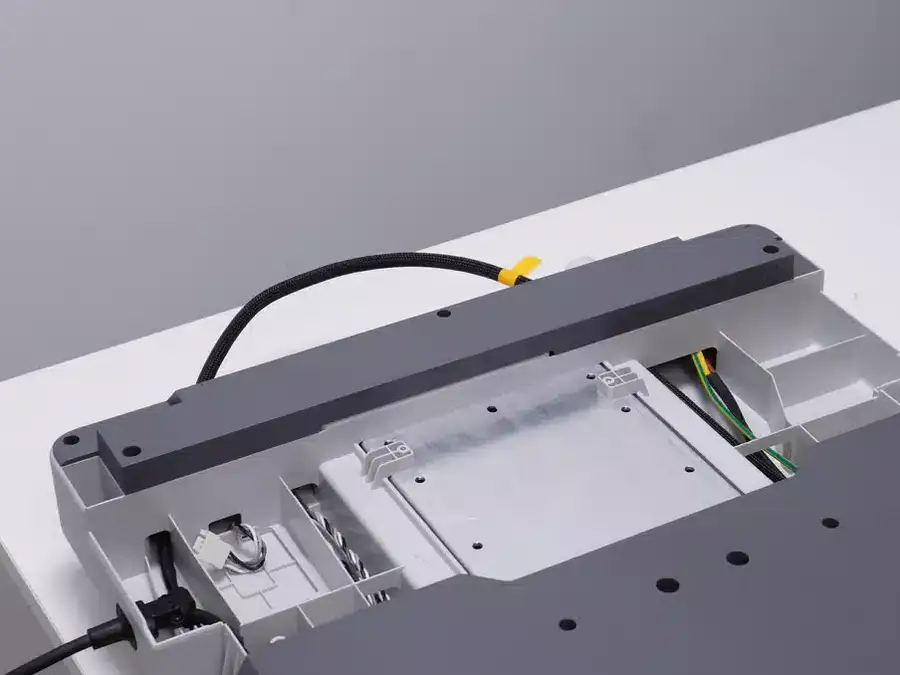

Brug en H2.0 unbrakonøgle til at skrue de fem viste skruer ud og fjern det bageste bundcover.

Trin 3. Fjern 4/6-pin forbindelseskortet

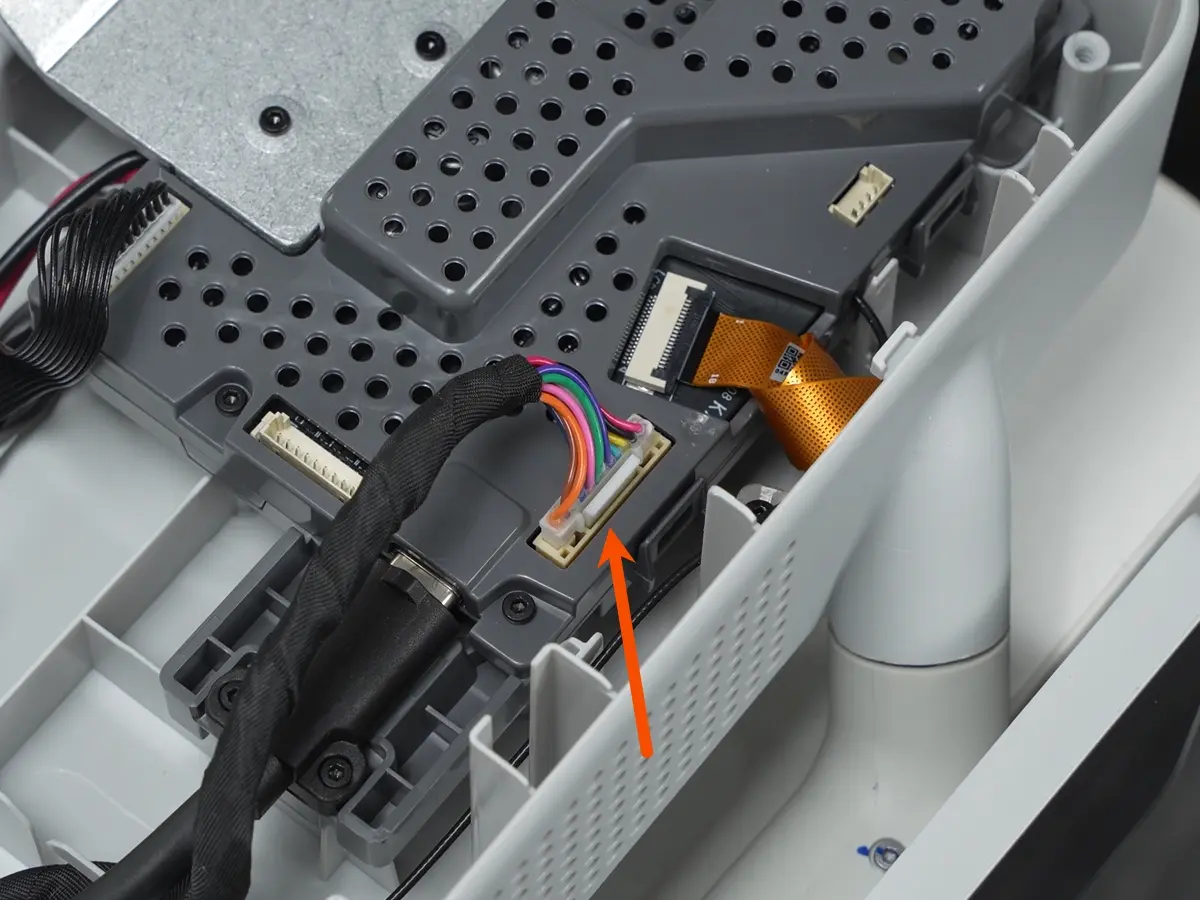

Tryk på stikkets låsetap, og træk stikkene ud fra begge ender af forbindelseskablerne.

Brug en H1.5 unbrakonøgle til at løsne de to skruer og fjern 4/6-pin forbindelseskortet.

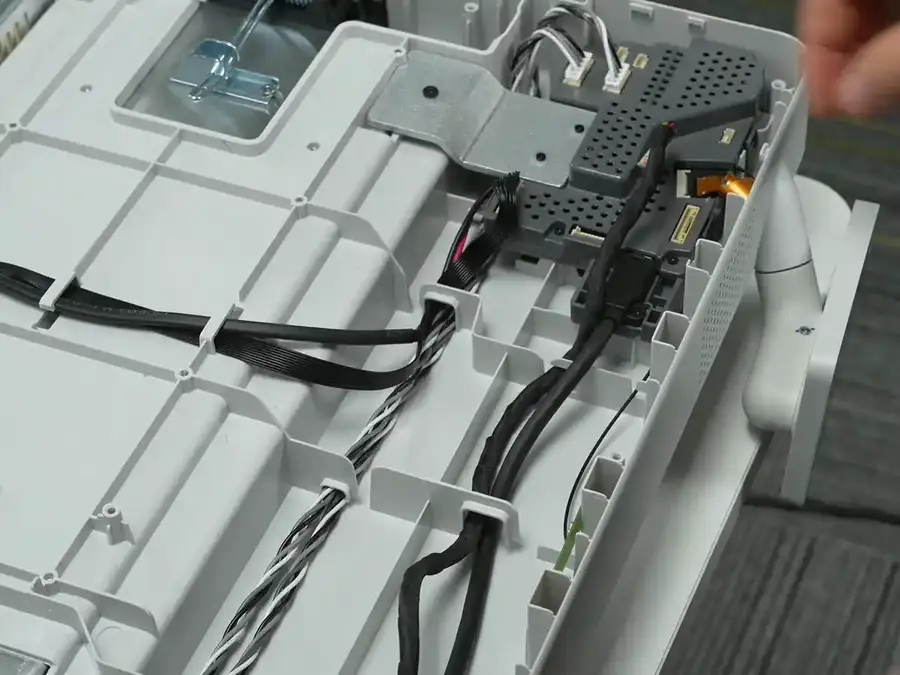

Fjern forbindelseskablerne til 4/6-pin forbindelseskortet.

Vejledning til at montere A2L 4/6-pin forbindelseskortet og forbindelseskablerne

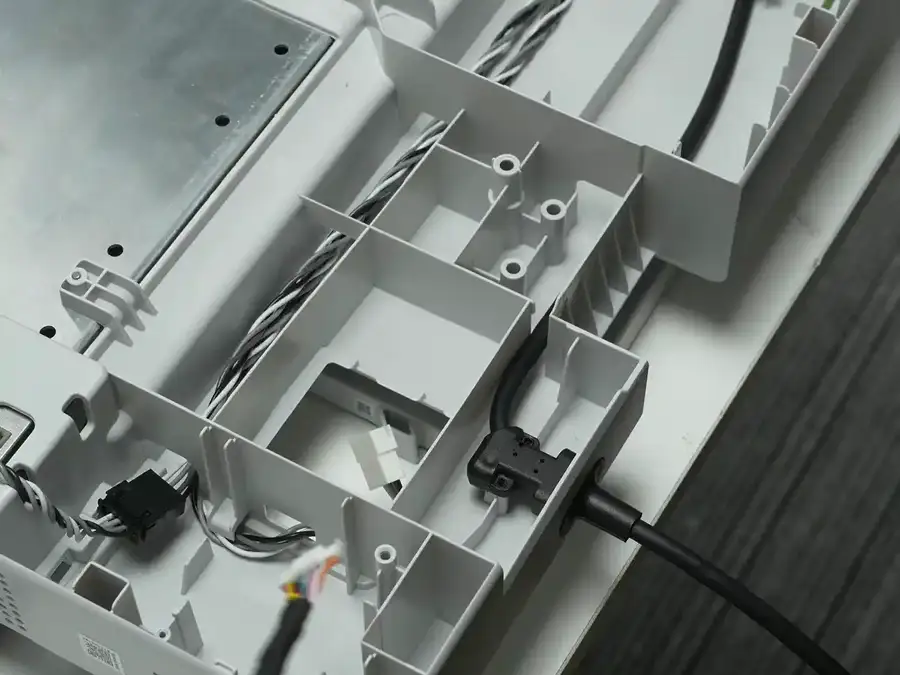

Trin 1. Montér forbindelseskablerne til A2L 4/6-pin forbindelseskortet

Sæt 4/6-pin forbindelseskortet på plads igen, og fastgør det med to skruer ved hjælp af en H1.5 unbrakonøgle.

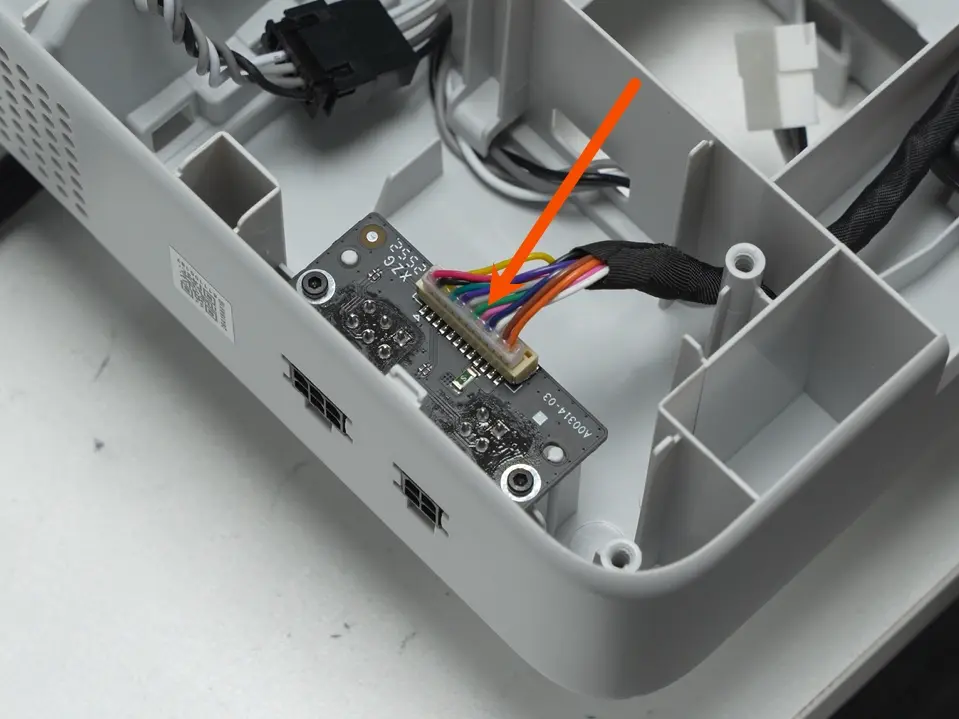

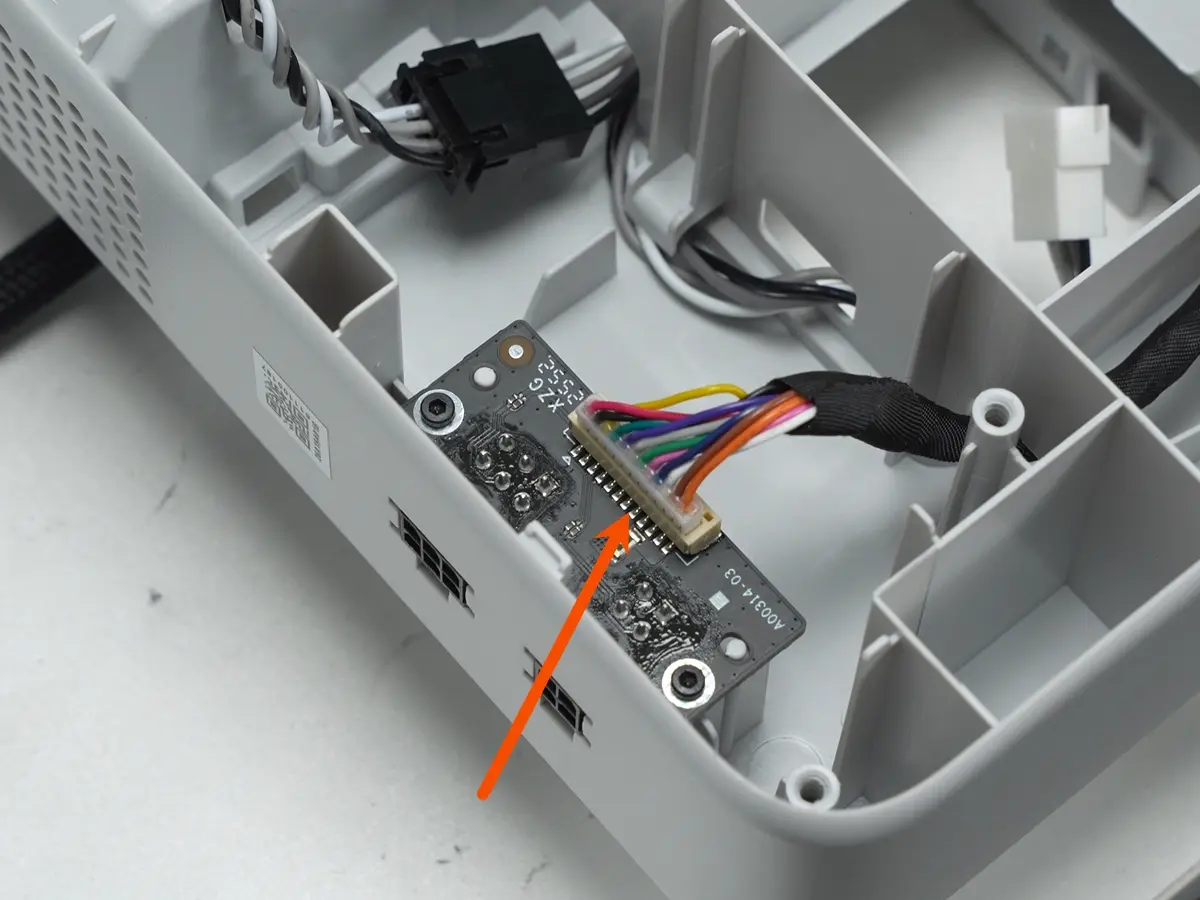

Tilslut forbindelseskablerne til 4/6-pin forbindelseskortet.

Trin 2. Montér det forreste og bageste bundcover

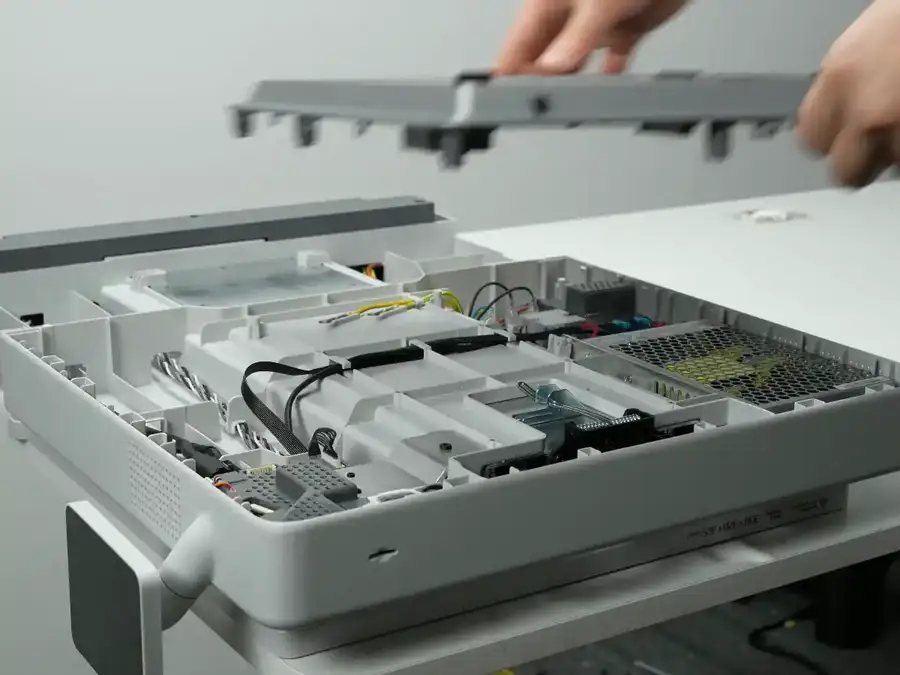

Følg diagrammet for at sætte det forreste og bageste bundcover på plads igen, og tryk langs kanterne for at sikre, at låsetappene er på plads.

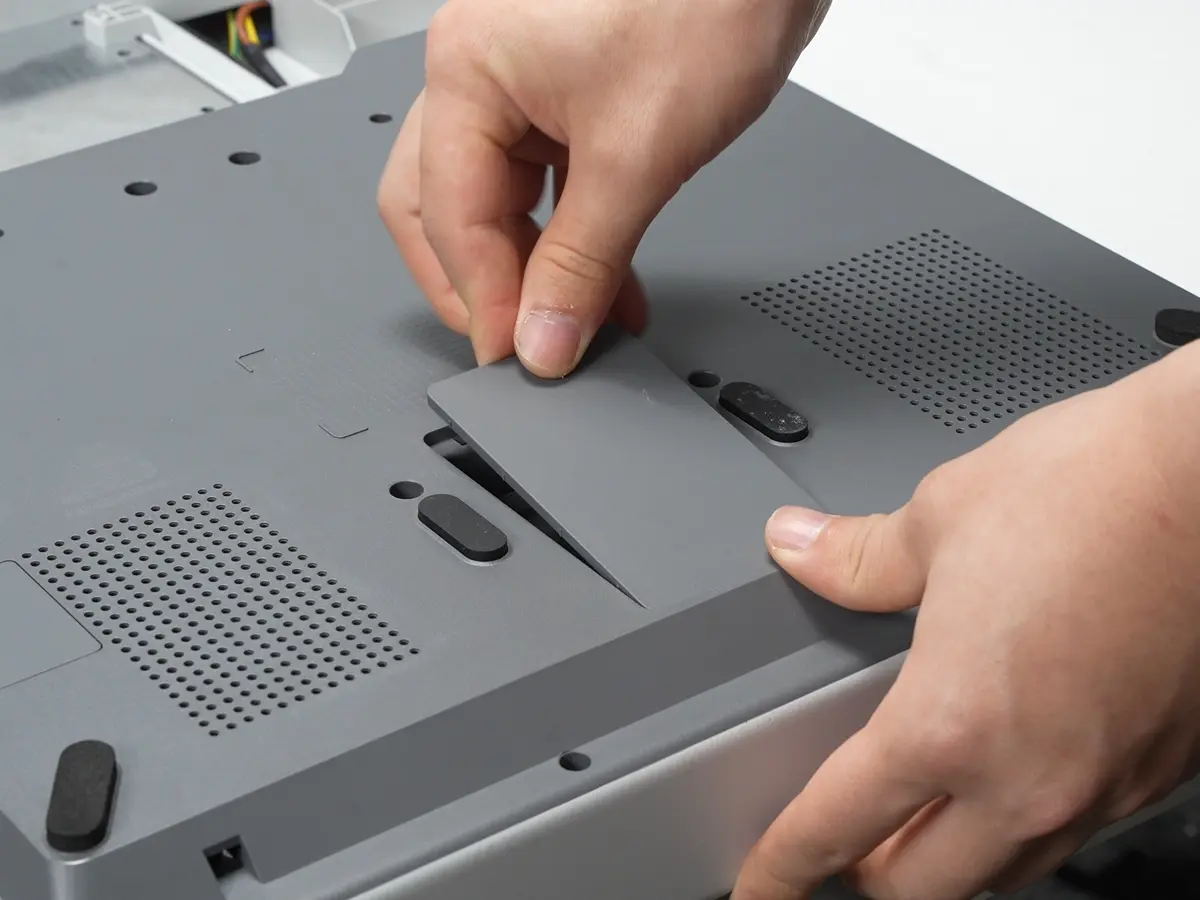

Sæt dækpladen til Y-aksens spænder på plads igen.

Brug en H2.0 unbrakonøgle til at fastgøre de 12 viste skruer. De to skruer markeret med blåt er anderledes end de øvrige 10; vær opmærksom på forskellen.

Brug en H2.0 unbrakonøgle til at fastgøre de 5 viste skruer.

Trin 3. Montér rammen

Se afsnittet nedenfor om at sætte rammen på igen: Udskift rammen
