Udskiftning af printerramme til A2L

A2L printerramme

🔎 Find A2L printerramme i Bambu Lab-butikken.

Hvornår skal den udskiftes

• Printerrammen er deformeret
• Der er unormal bevægelse på Z-aksen
• Udskiftning anbefalet af Bambu Labs tekniske support

Nødvendigt værktøj og materialer

• A2L printerramme
• H2.0 unbrakonøgle
• Pincet

Udskiftning af A2L printerrammen tager cirka 30 minutter.

Videoguide

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledninger i toolhead. Arbejde med printeren tændt kan medføre kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du have brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om denne guide, anbefaler vi, at du indsender en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og hjælpe dig.

Fjern A2L printerrammen

Trin 1. Afbryd kablerne

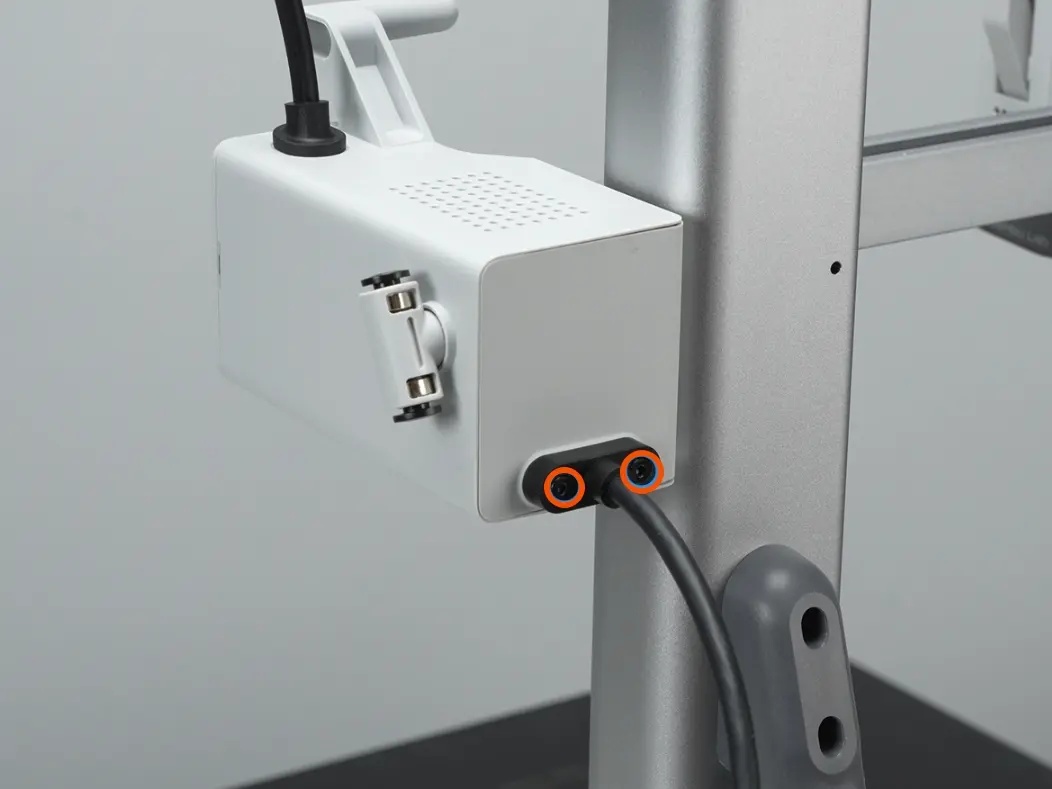

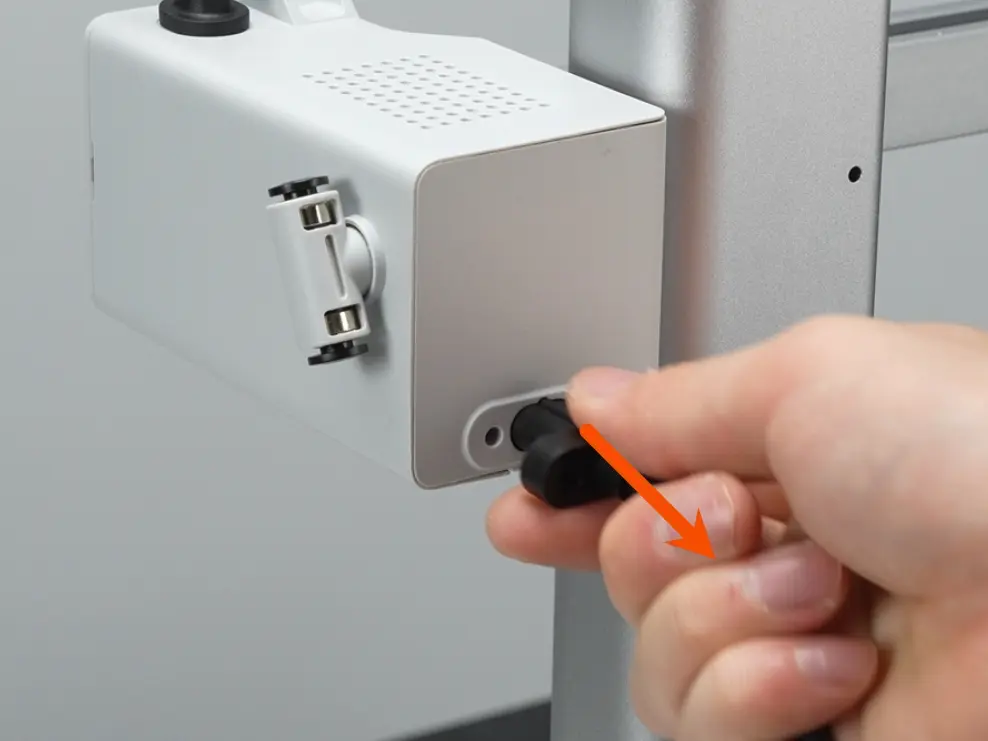

Brug H2.0 unbrakonøglen til at fjerne de to skruer vist nedenfor, og træk kablerne ud.

Trin 2. Afbryd Z-motorens kabel

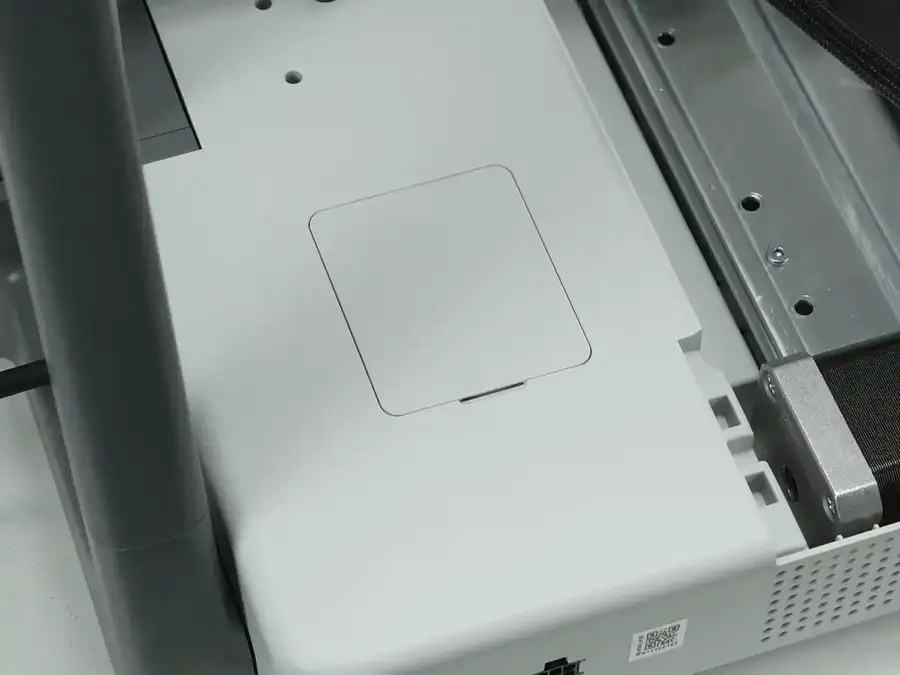

Åbn Z-motorens stikafdækning, og træk Z-motorens stik ud.

Trin 3. Adskil rammen

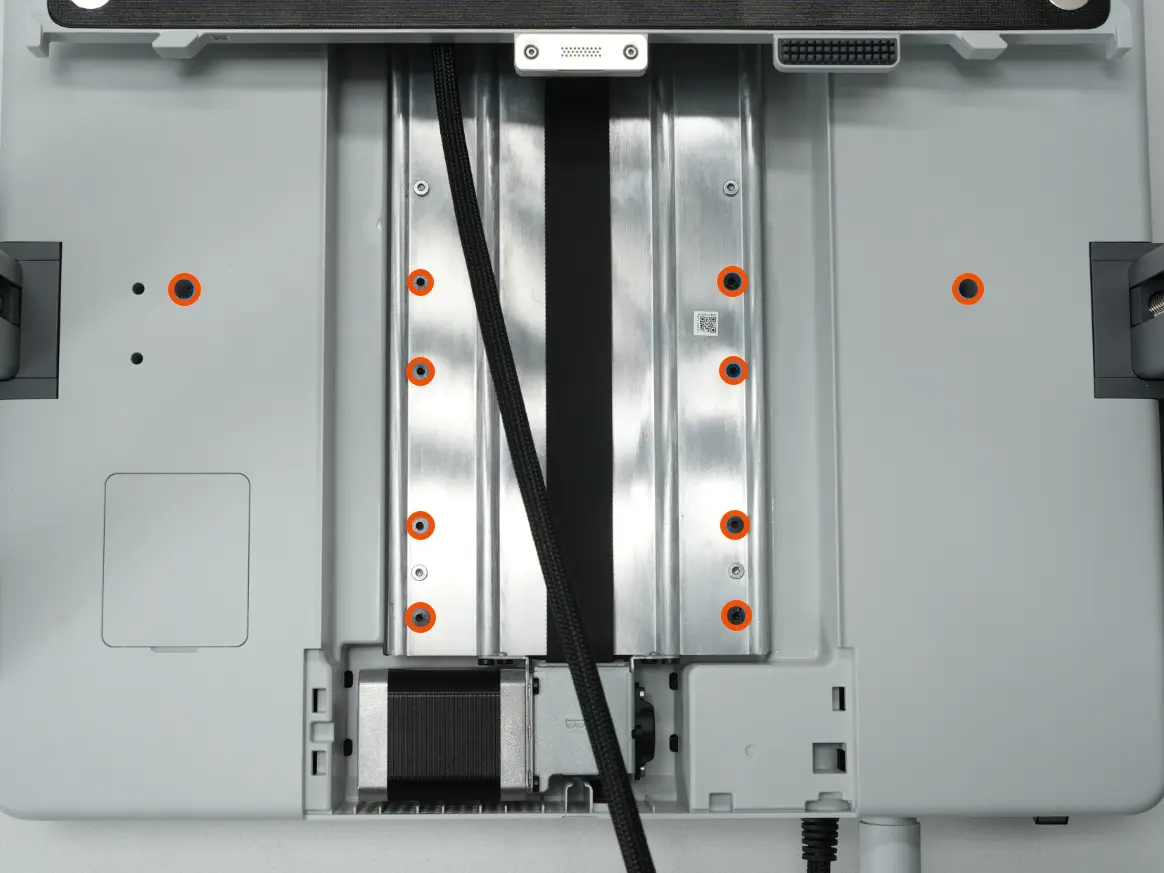

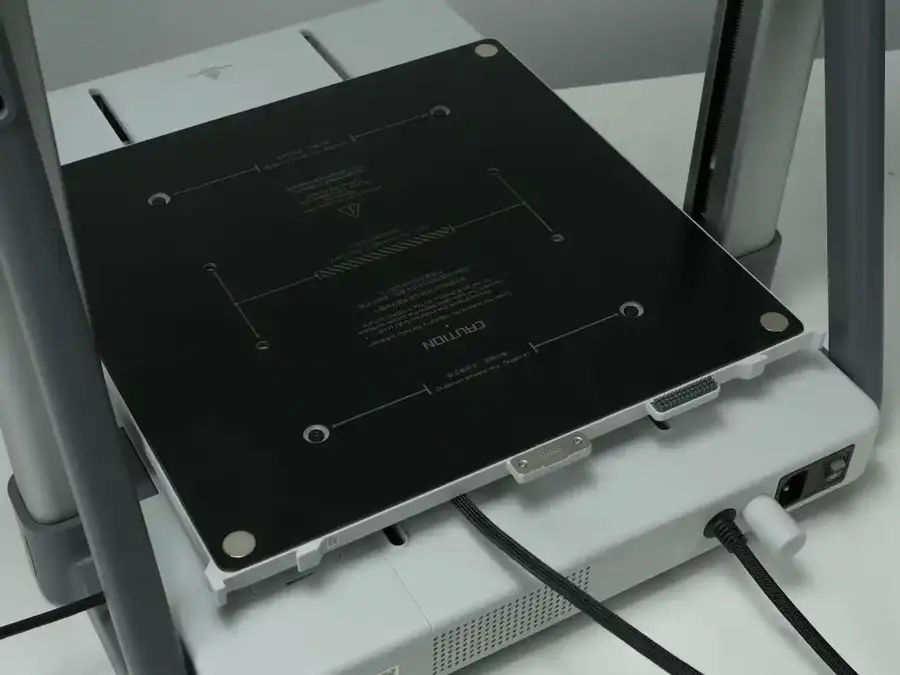

Fjern Y-aksens topdæksel, og brug H2.0 unbrakonøglen til at fjerne de 10 skruer vist nedenfor.

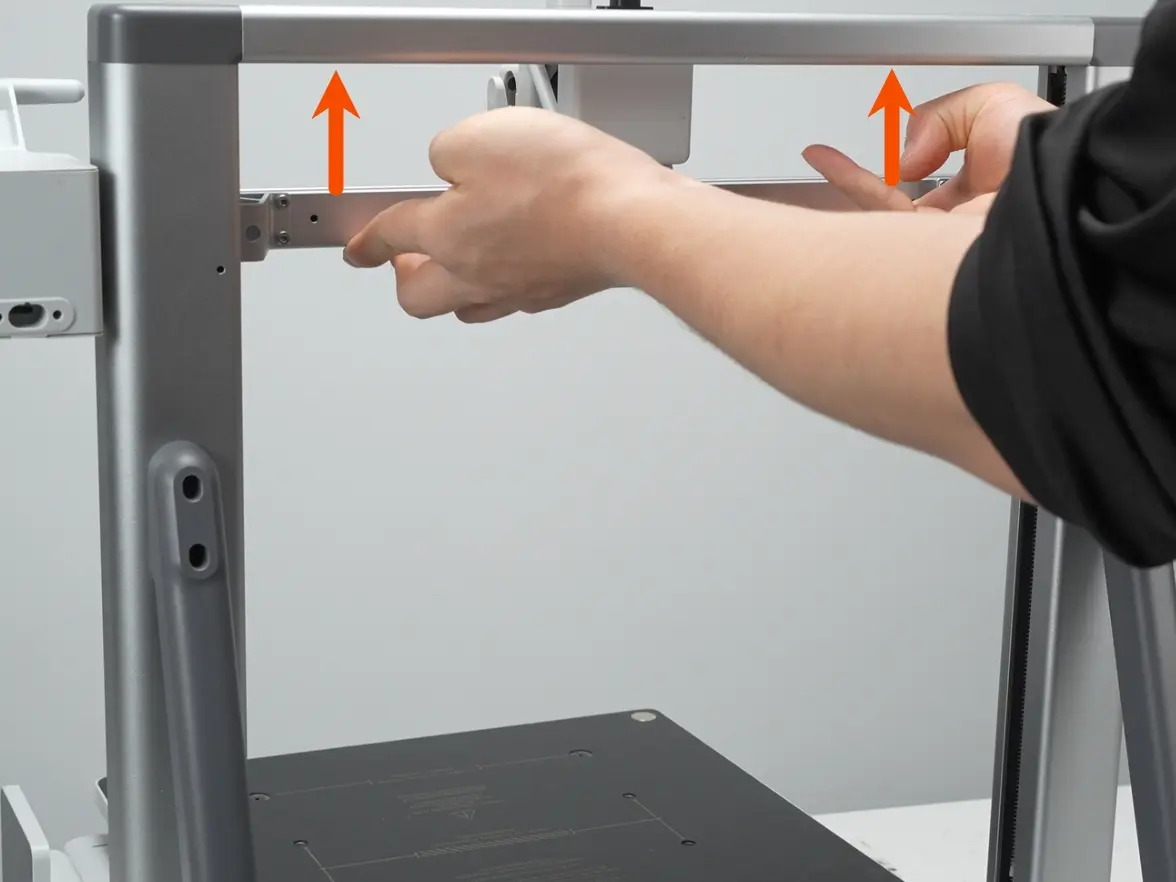

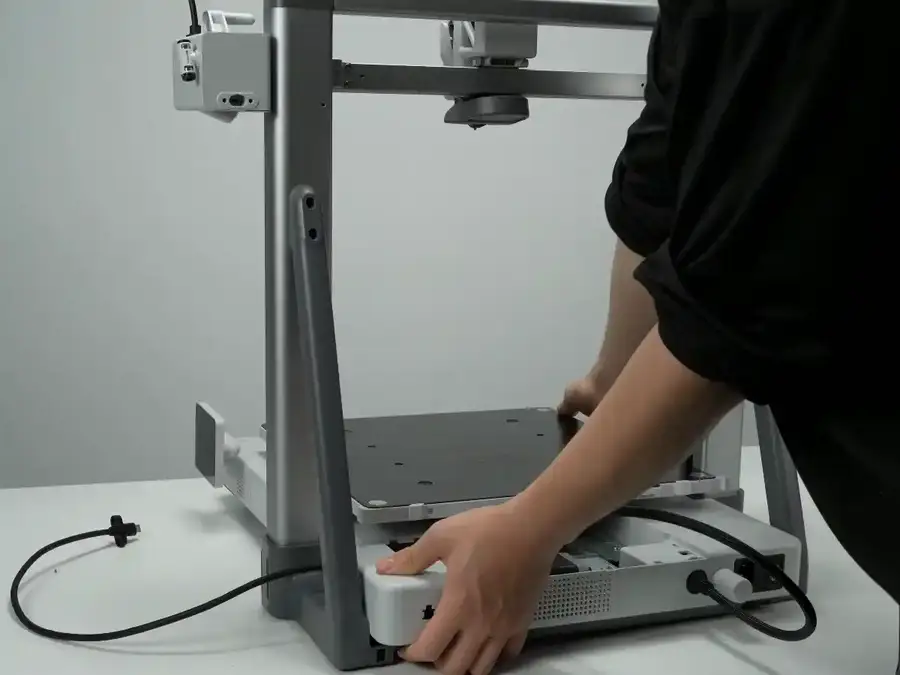

Løft X-aksen opad, og fjern basehuset.

Hvis du kun vil fjerne basehuset, er dette trin færdigt, og du behøver ikke at afmontere X-aksen.

Trin 4. Fjern X-aksen

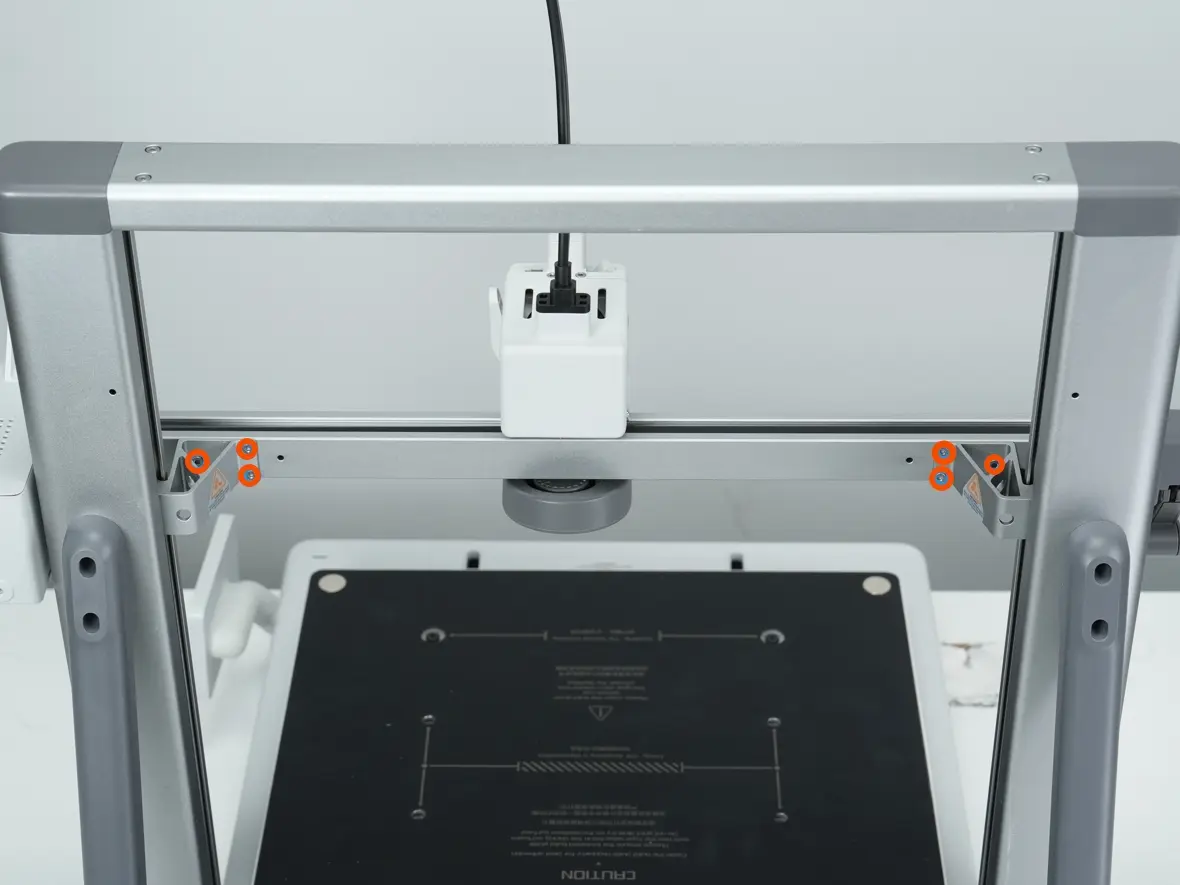

Brug H2.0 unbrakonøglen til at fjerne de 6 skruer vist nedenfor, og tag X-aksen af.

Når du fjerner skruerne, skal du støtte X-aksens ramme med hånden, så den ikke pludselig falder ned.

Monter A2L printerrammen

Trin 1. Monter rammen

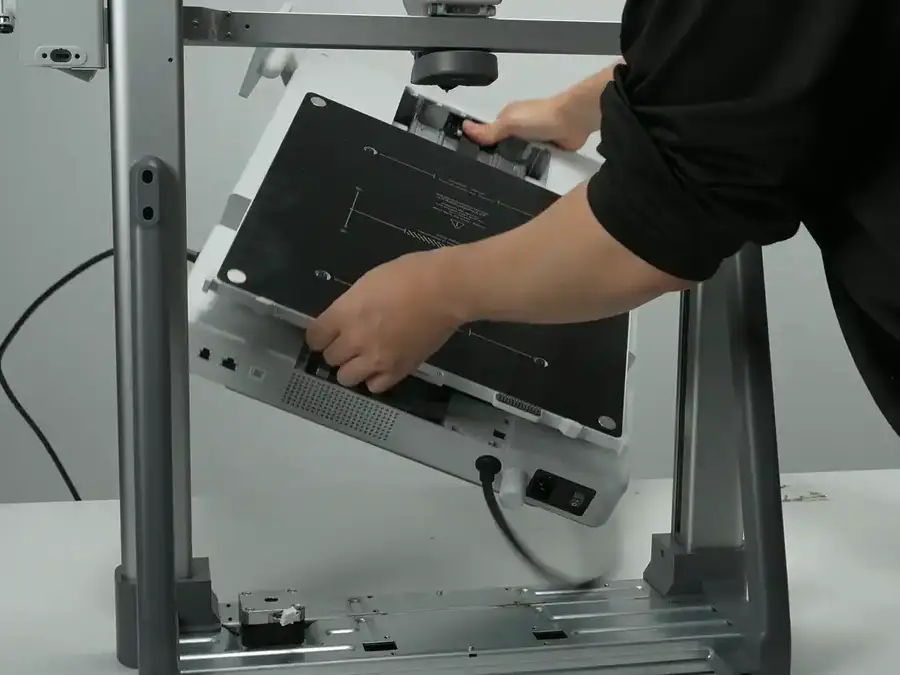

Placer basehuset i rammen som vist, og brug H2.0 unbrakonøglen til at fastgøre de 10 skruer.

Trin 2. Monter Z-motorens kabel

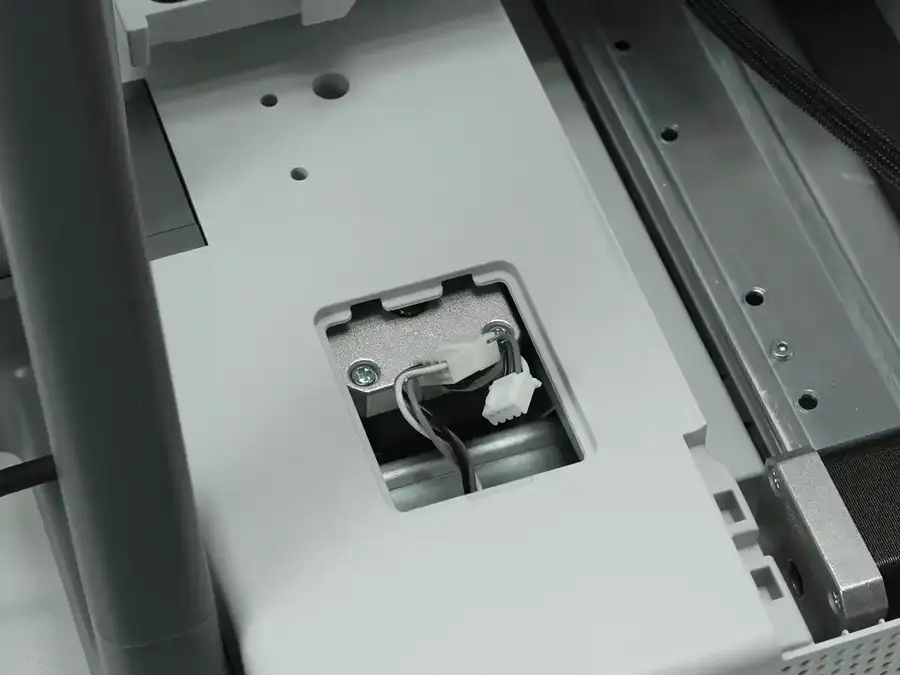

Tilslut Z-motorens kabel, og genmonter Z-motorens stikafdækning.

Trin 3. Monter X-aksen

Ret X-aksen ind efter monteringshullerne, og brug derefter H2.0 unbrakonøglen til at fastgøre de 6 skruer vist nedenfor.

Trin 4. Monter kablerne

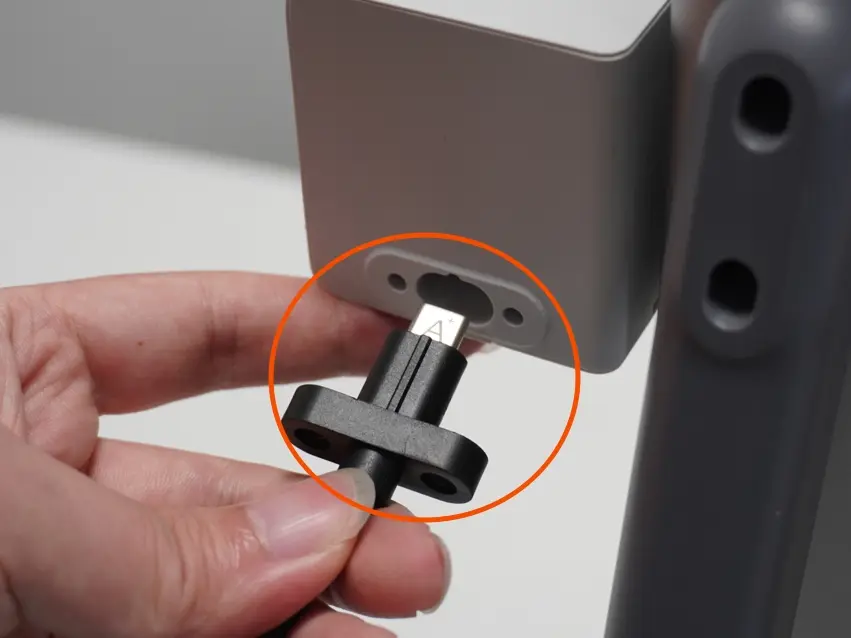

Ret kablets ophøjede side ind efter hakket i slottet, og spænd derefter de to skruer med H2.0 unbrakonøglen.
