Udskiftning af Z-aksemotoren på A2L

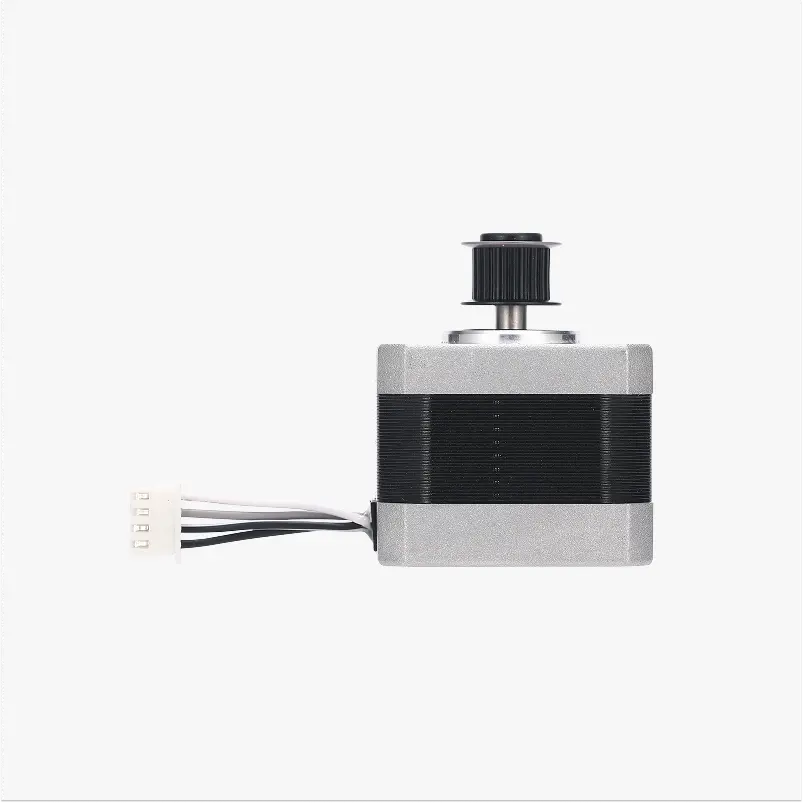

A2L Z-aksemotor

🔎 Find A2L Z-aksemotoren i Bambu Lab-butikken.

Hvornår skal den udskiftes

• Z-aksemotoren sidder fast og kan ikke rotere
• Der vises en fejl: Z-Axis Motor Circuit Break
• Udskiftning anbefalet af Bambu Labs tekniske support

Nødvendige værktøjer og materialer

• A2L Z-aksemotor
• H2.0 unbrakonøgle
• Nylon-kabelbinder
• Pincet (valgfrit)

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledningerne til toolhead. Hvis du arbejder, mens printeren er tændt, kan det give kortslutning og dermed elektronikskader og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du er i tvivl eller har spørgsmål til denne guide, anbefaler vi, at du opretter en teknisk ticket vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmontér Z-aksemotoren

Trin 1. Fjern bunddækslet

Se guiden til udskiftning af printerrammen på A2L for at fjerne bunddækslet (du behøver ikke at fjerne X-aksen).

Trin 2. Fastgør X-aksen

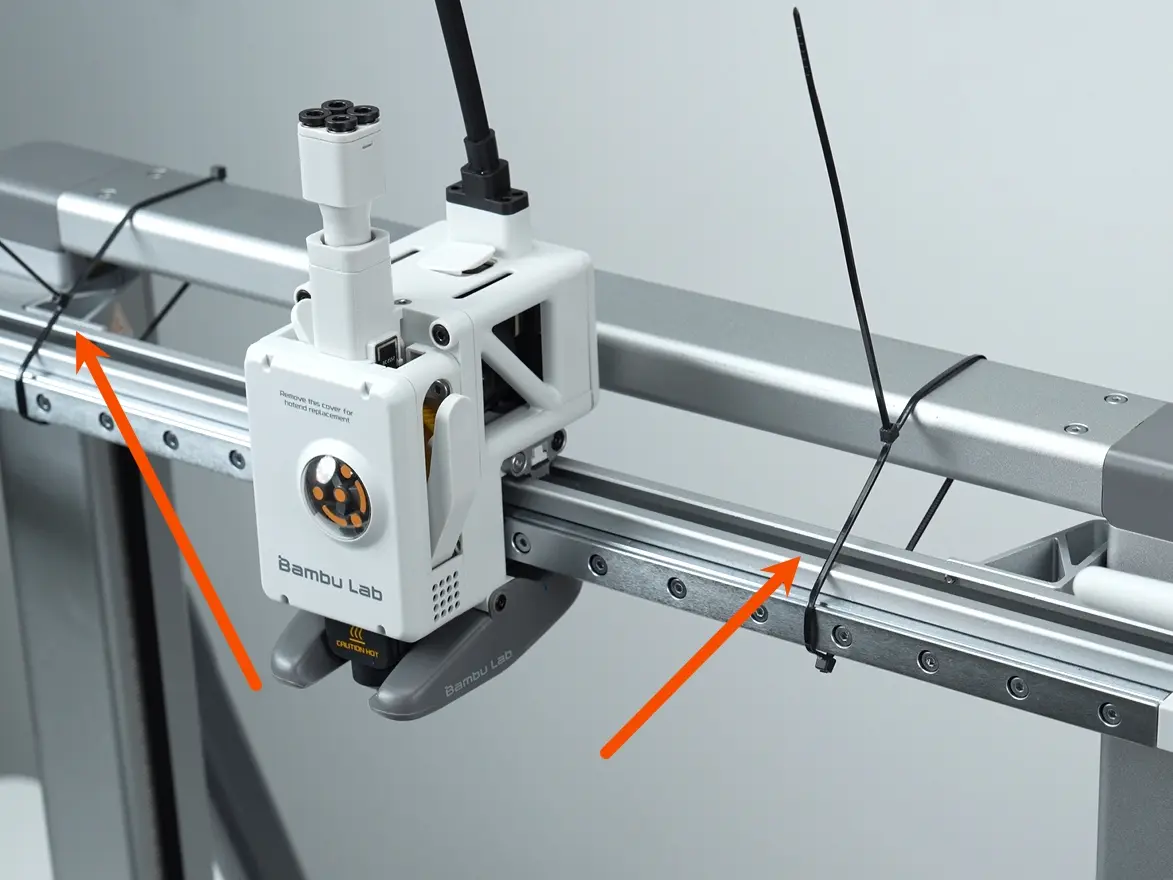

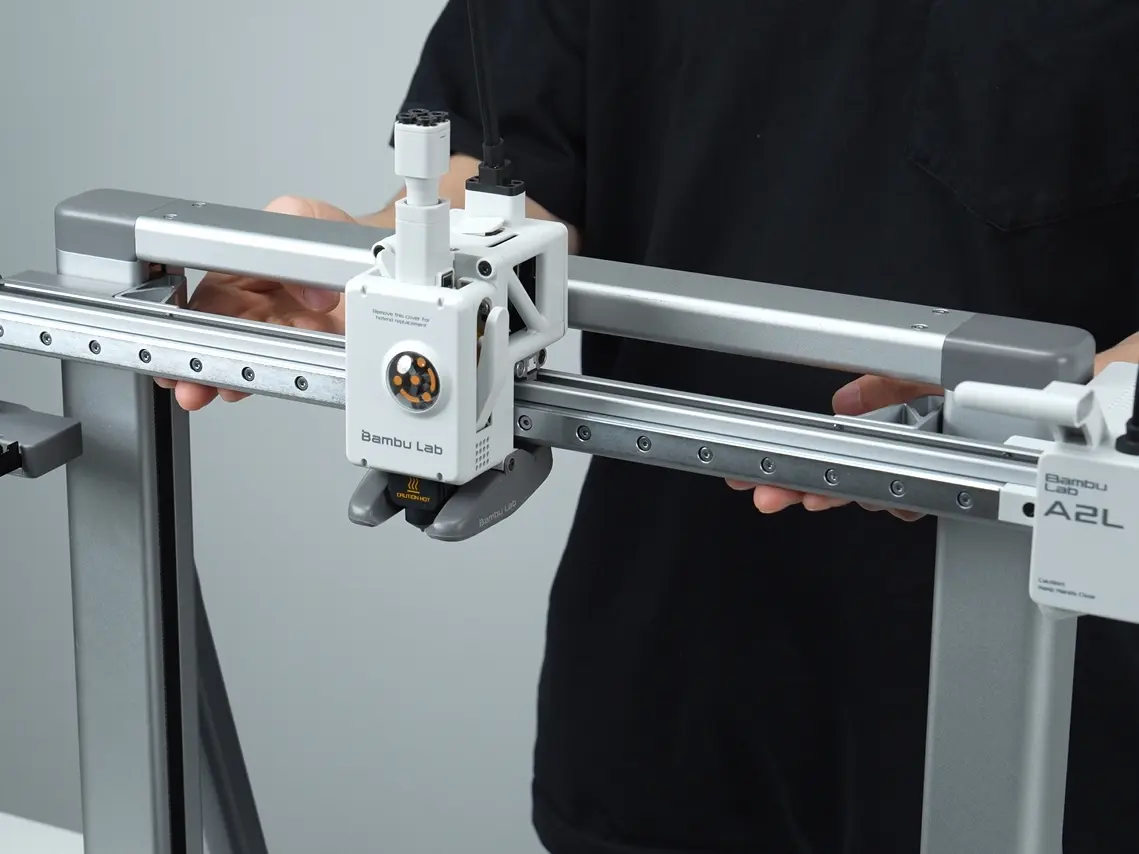

Hæv X-aksen til den øverste position, og fastgør begge ender af X-aksen med kabelbindere.

Trin 3. Fjern rammens bundplade

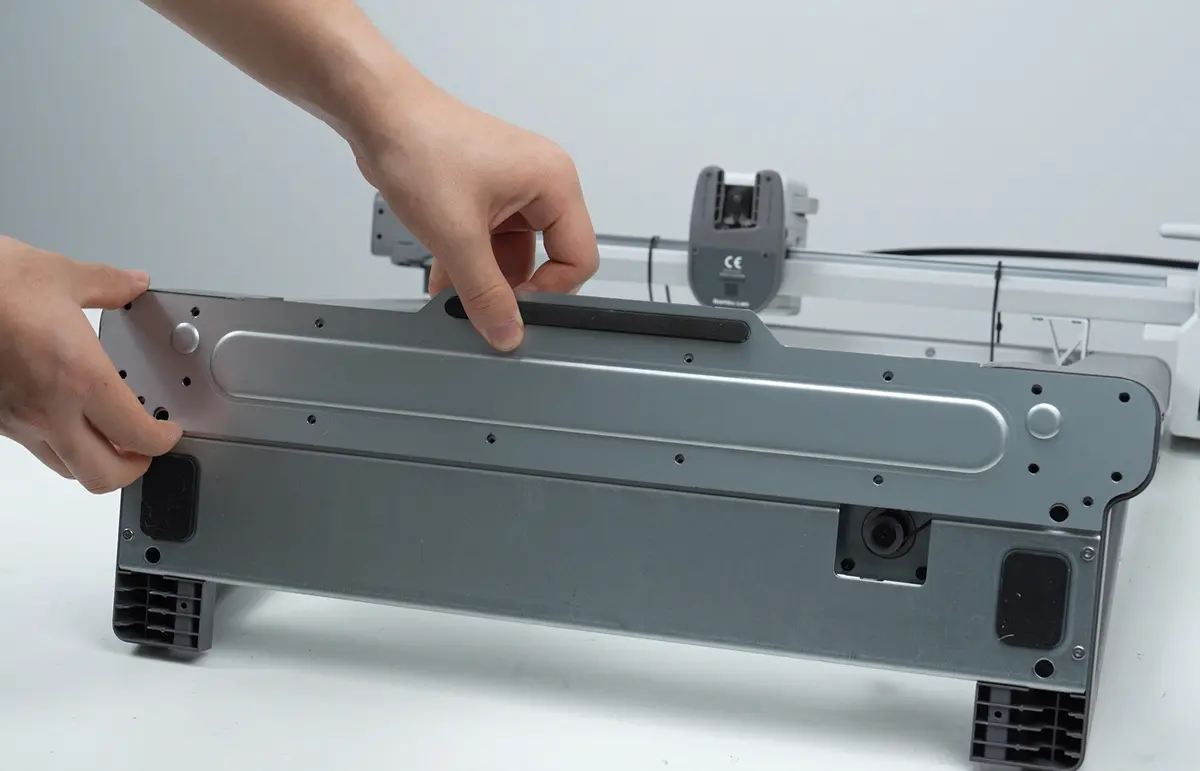

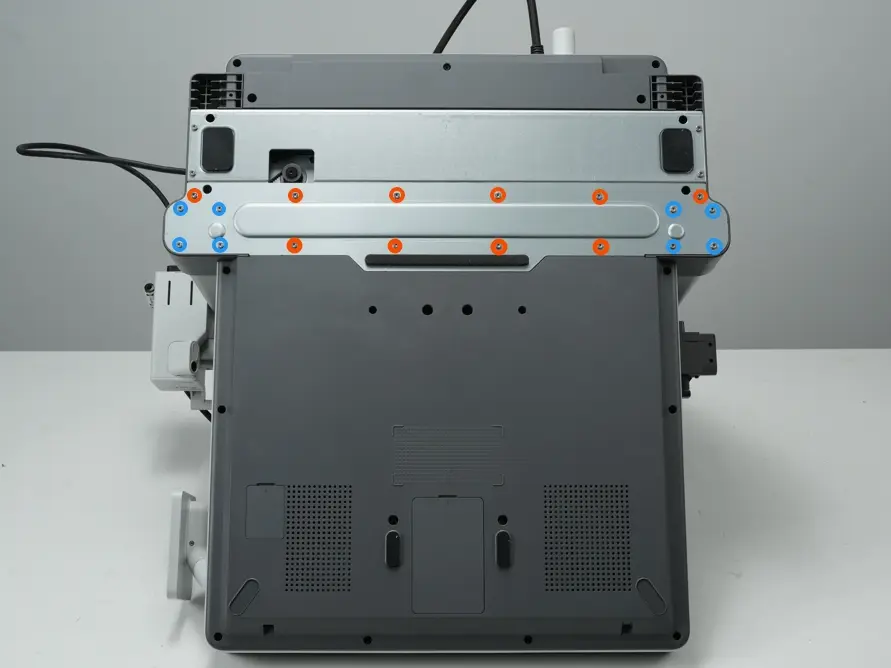

Brug en H2.0 unbrakonøgle til at fjerne de 18 viste skruer. Skruerne markeret med orange er korte, og dem markeret med blåt er lange. Det anbefales at sortere og opbevare dem hver for sig.

Skruehovederne inde i rammens bundplade er skarpe, og nogle metalkanter kan have små grater. Håndtér af- og påmontering forsigtigt for at undgå skader. Det anbefales at bruge skæresikre handsker under arbejdet.

Trin 4. Løsn Z-tandremmen

Løsn spændeskruen til Z-tandremmen, tryk strammeren helt sammen og hold den, og spænd derefter skruen igen for at frigøre spændingen i tandremmen til de følgende trin.

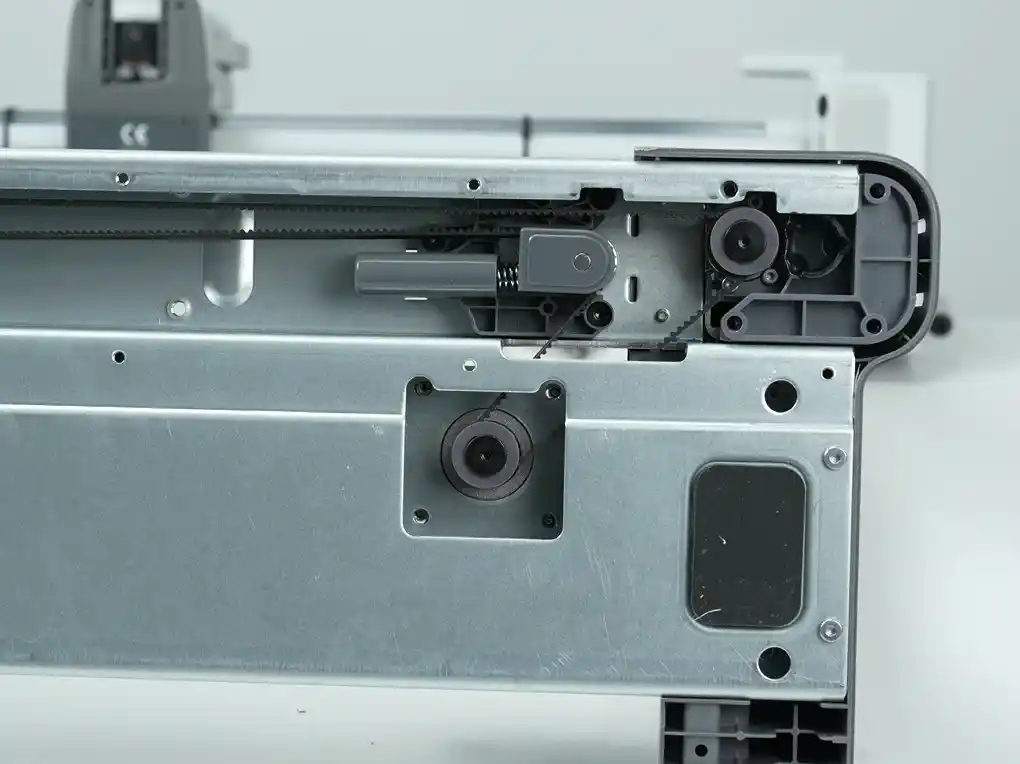

Trin 5. Fjern Z-aksemotoren

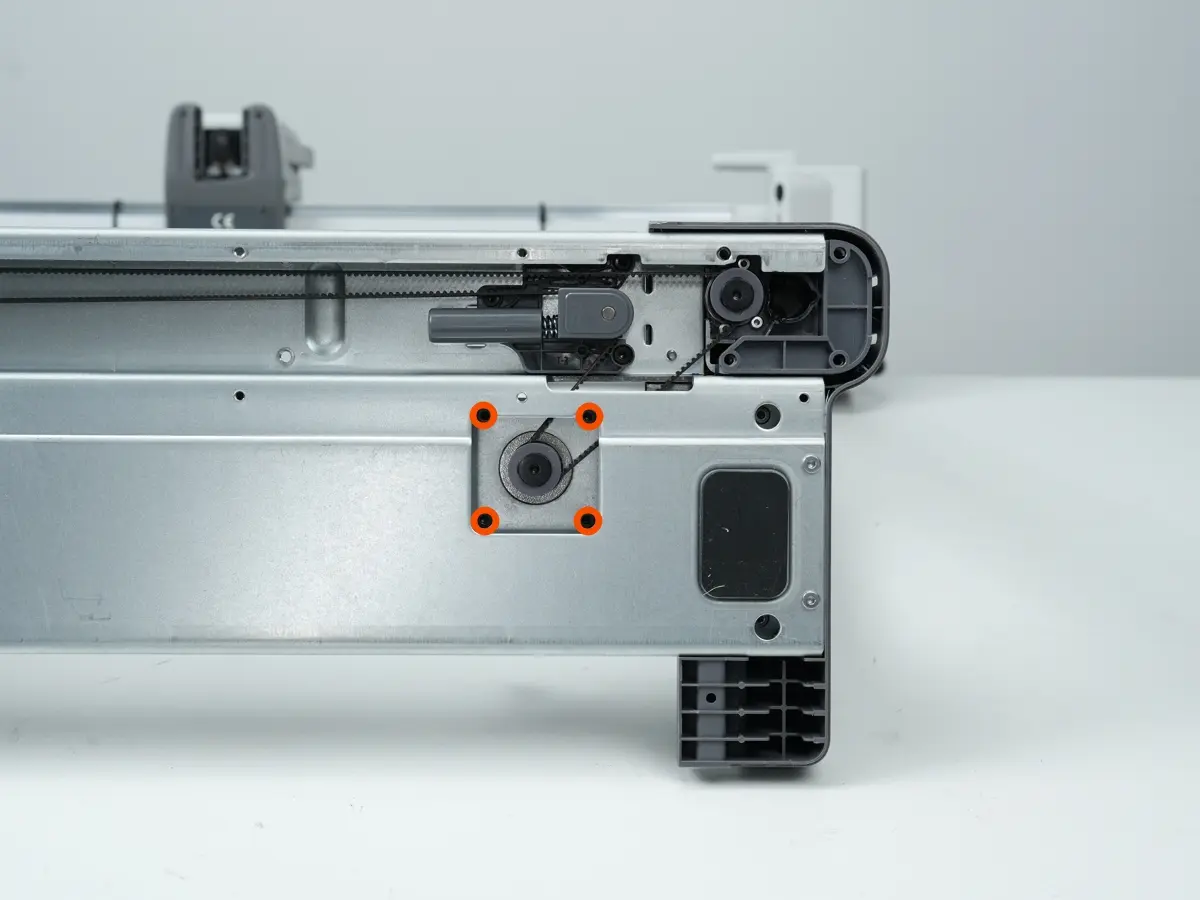

Brug en H2.0 unbrakonøgle til at fjerne de fire viste skruer, og tag derefter Z-motoren ud.

Montér Z-aksemotoren

Trin 1. Montér Z-aksemotoren

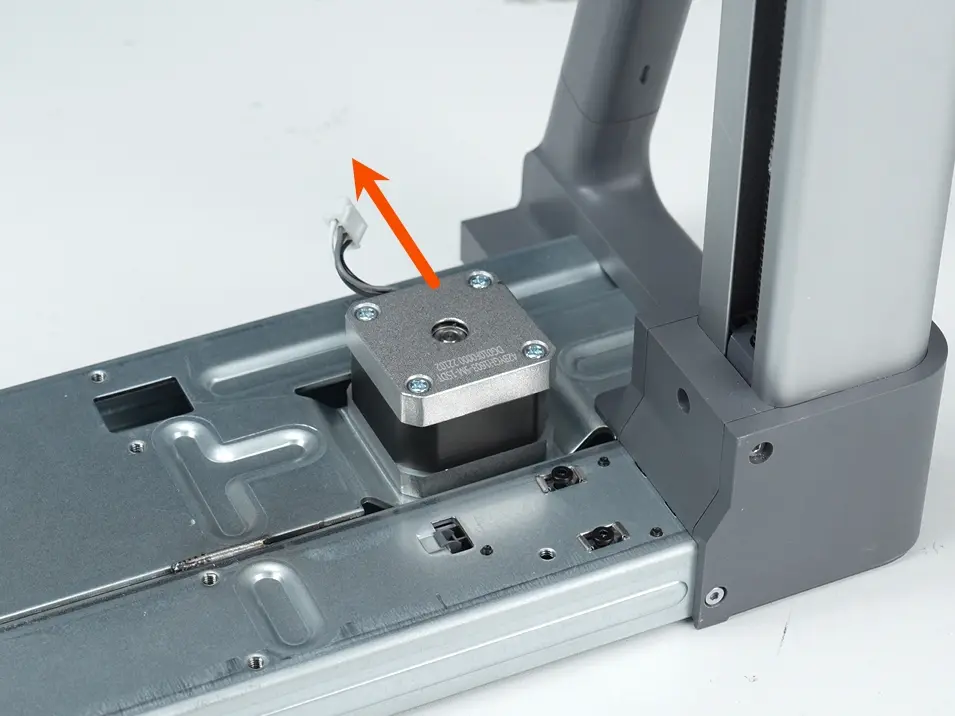

Genmontér Z-motoren, og sørg for, at motorkablet vender som vist på illustrationen nedenfor. Brug en H2.0 unbrakonøgle til at spænde de fire skruer.

Trin 2. Montér rammens bundplade

Genmontér bunden ved først at spænde de otte lange skruer markeret med blåt med en H2.0 unbrakonøgle, og spænd derefter de ti korte skruer markeret med orange.

Trin 3. Stram Z-tandremmen

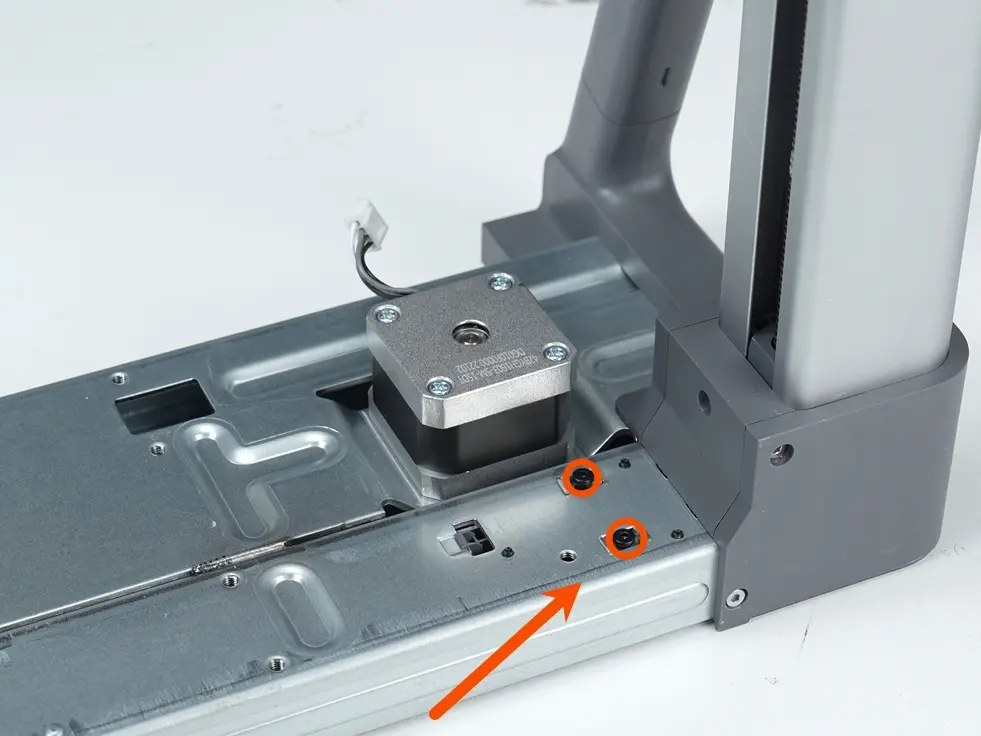

Løsn spændeskruen til Z-tandremmen med en H2.0 unbrakonøgle, og giv derefter remmen den indledende spænding.

Trin 4. Frigør X-aksen

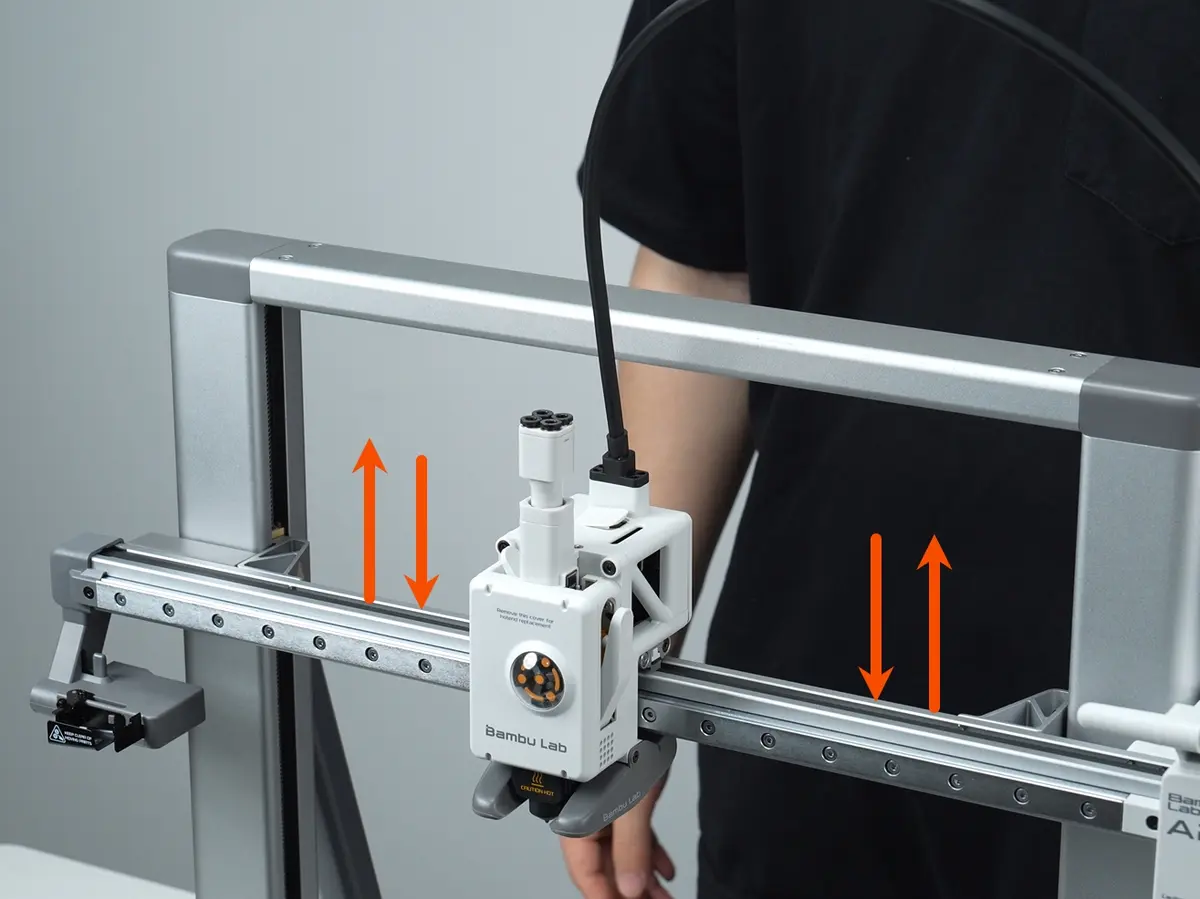

Klip derefter kabelbinderne over, kør Z-aksen op og ned flere gange for at frigøre spændingen i tandremmen, og spænd så spændeskruen til Z-tandremmen igen.

Trin 5. Montér bunddækslet

Se guiden til udskiftning af printerrammen på A2L for at genmontere bunddækslet.
