Udskiftning af Y-rem til A2L

Guide til udskiftning af Y-rem på A2L

Komponenter brugt i denne udskiftningsguide

Billede	Komponent

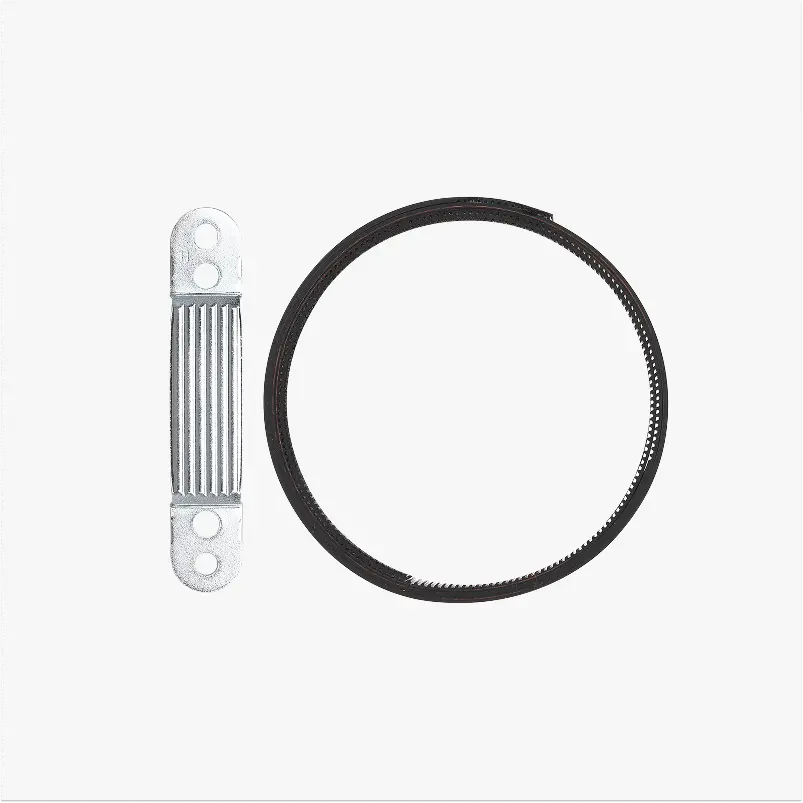

	Y-akse rem

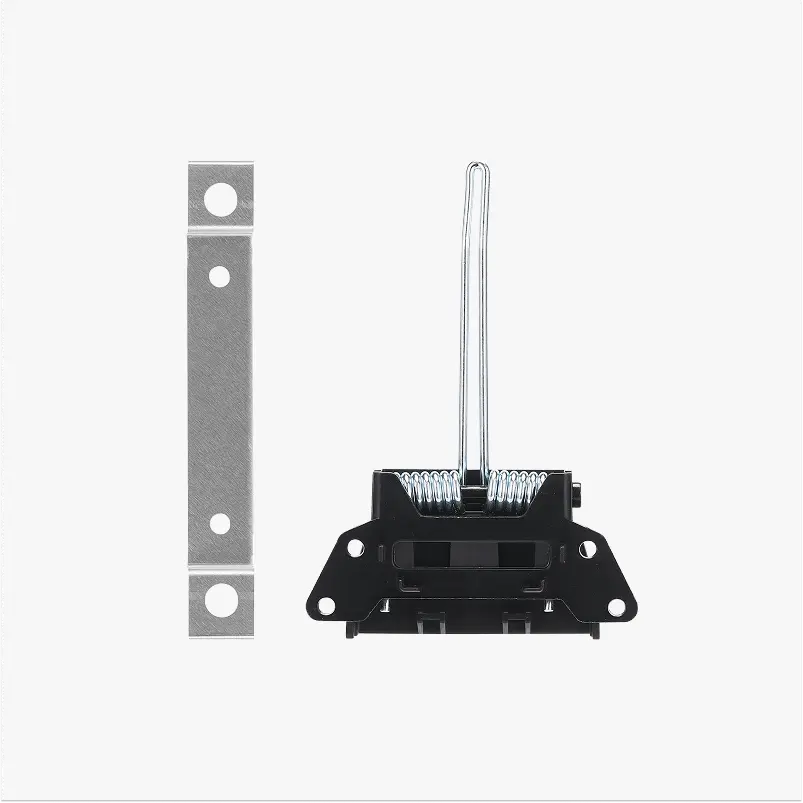

	Y-akse remspænder

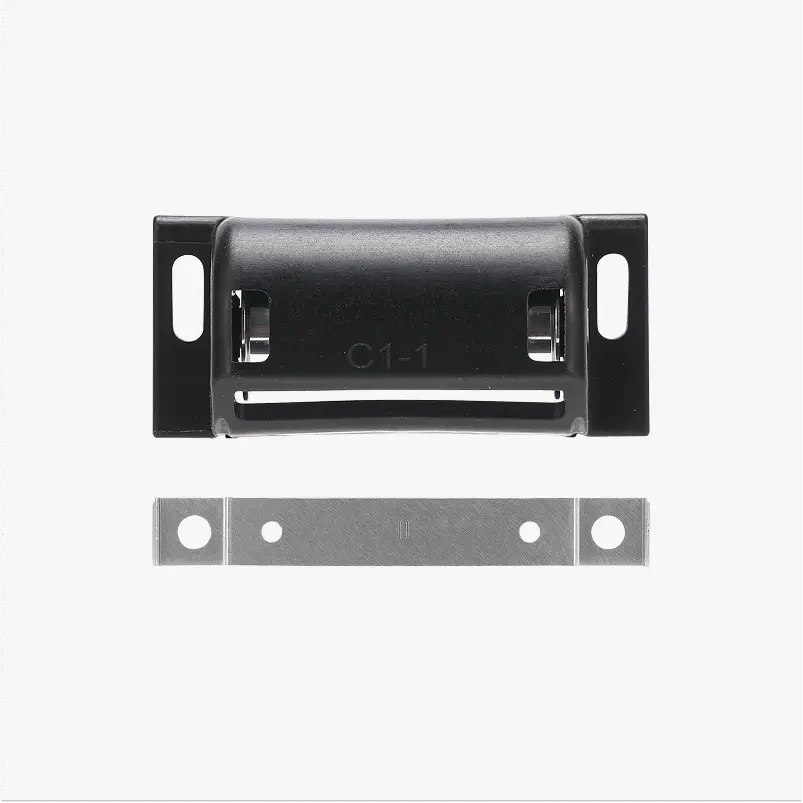

	Y-akse remspænderens remskive
	Y-akse føringsskinne

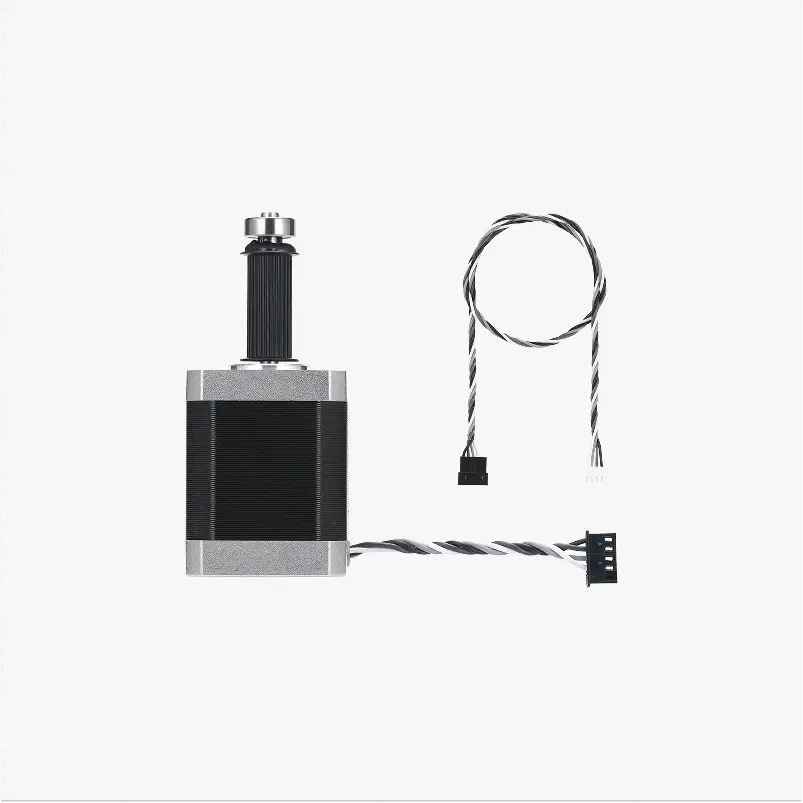

	Y-akse motor

Hvornår skal den udskiftes

• Y-akse remmen er knækket eller slidt
• Y-akse remspænderen er beskadiget
• Y-akse føringsskinnen er beskadiget eller sidder fast
• Y-akse motoren har afbrudt kredsløb eller kortslutning
• Udskiftning anbefalet af Bambu Labs tekniske eftersalgssupport

Nødvendigt værktøj og materialer

• H2.0 unbrakonøgle
• Pincet (valgfrit)

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører nogen form for vedligeholdelse, herunder arbejde på printerens elektronik og ledninger til printhovedet. Hvis du udfører opgaver med printeren tændt, kan det føre til kortslutning, som kan beskadige elektronikken og skabe sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du have brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og medføre yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til denne guide, anbefaler vi, at du indsender en teknisk sag vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmontering trin for trin

Y-akse enheden består af fire hoveddele: Y-akse rem, Y-akse remspænder (inklusive Y-akse remspænderens remskive), Y-akse føringsskinne og Y-akse motor. Vælg den relevante vejledning efter behov.

Trin 1. Adskil rammen og bundhuset

Se den separate vejledning for at adskille rammen og bundhuset: Guide til udskiftning af ramme på A2L

Trin 2. Fjern Y-akse enheden

Trin 1. Fjern det forreste og bageste bunddæksel

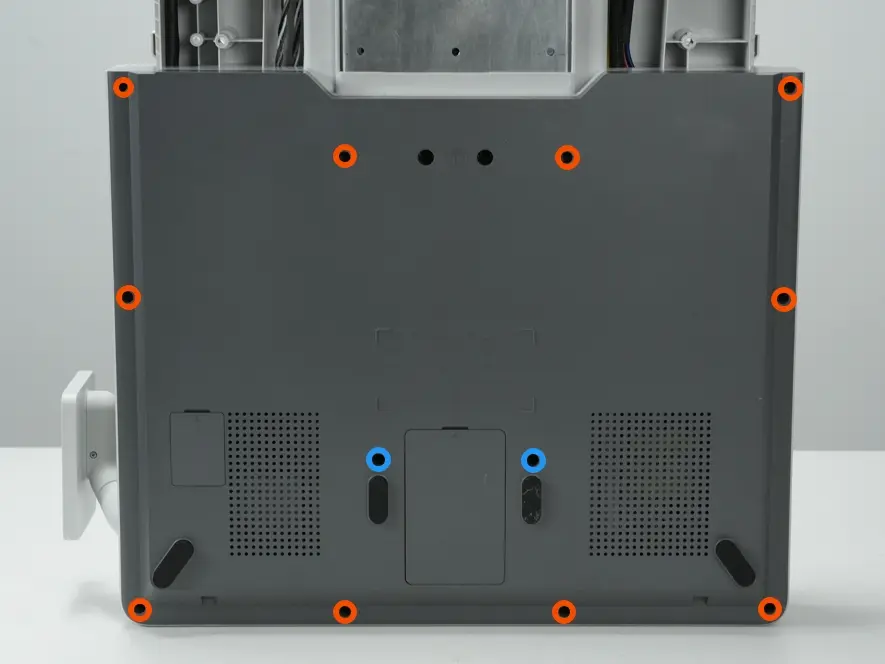

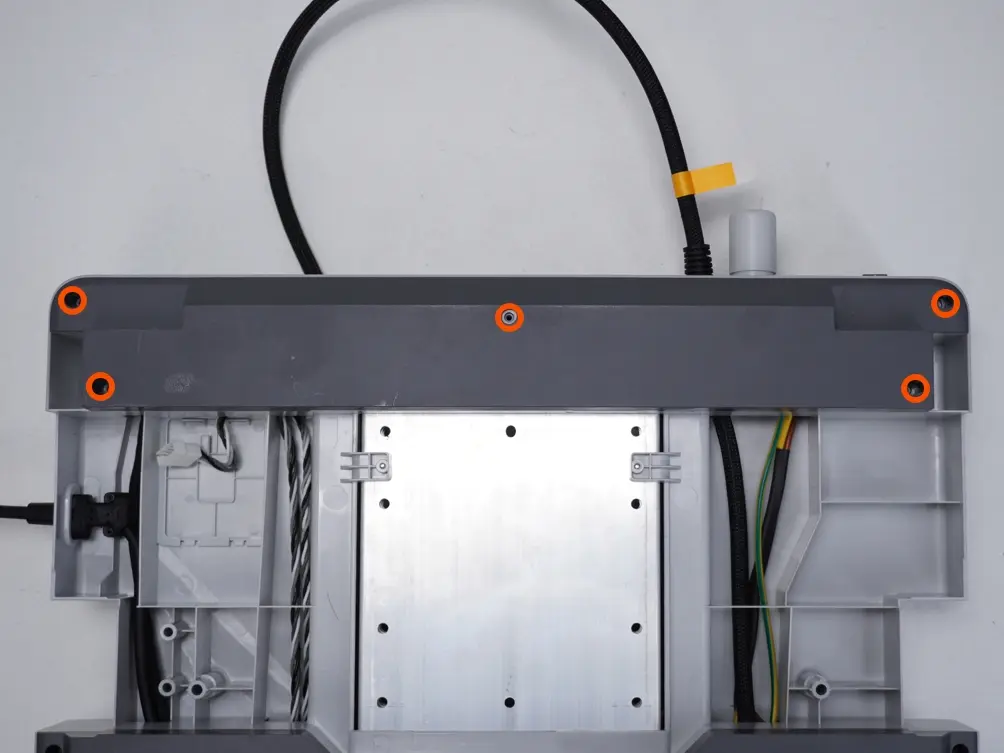

Brug en H2.0 unbrakoskruetrækker til at skrue de 17 skruer ud, der er vist i diagrammet. De to skruer markeret med blåt er forskellige fra de øvrige skruer.

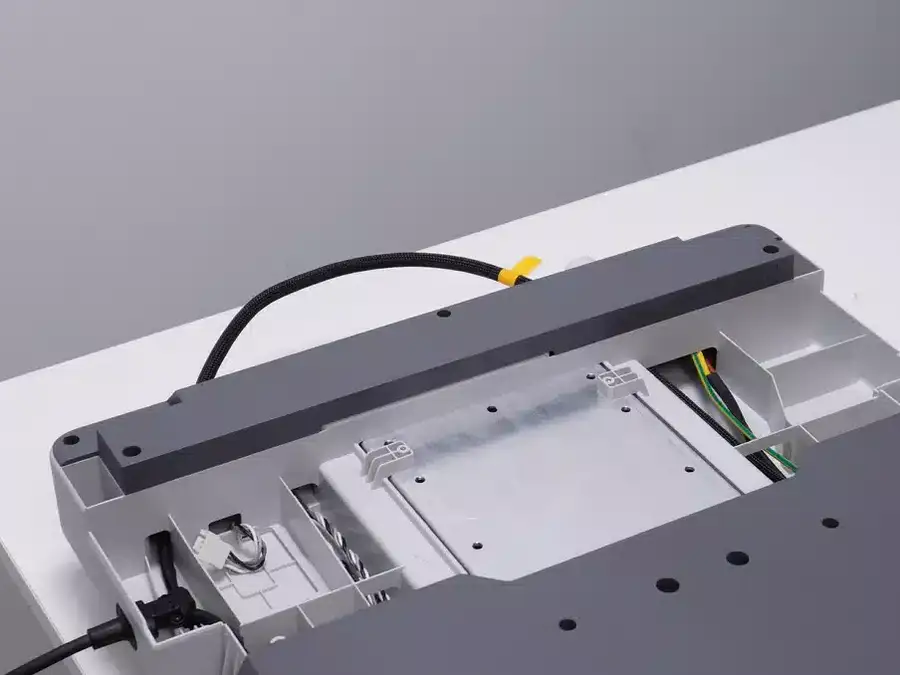

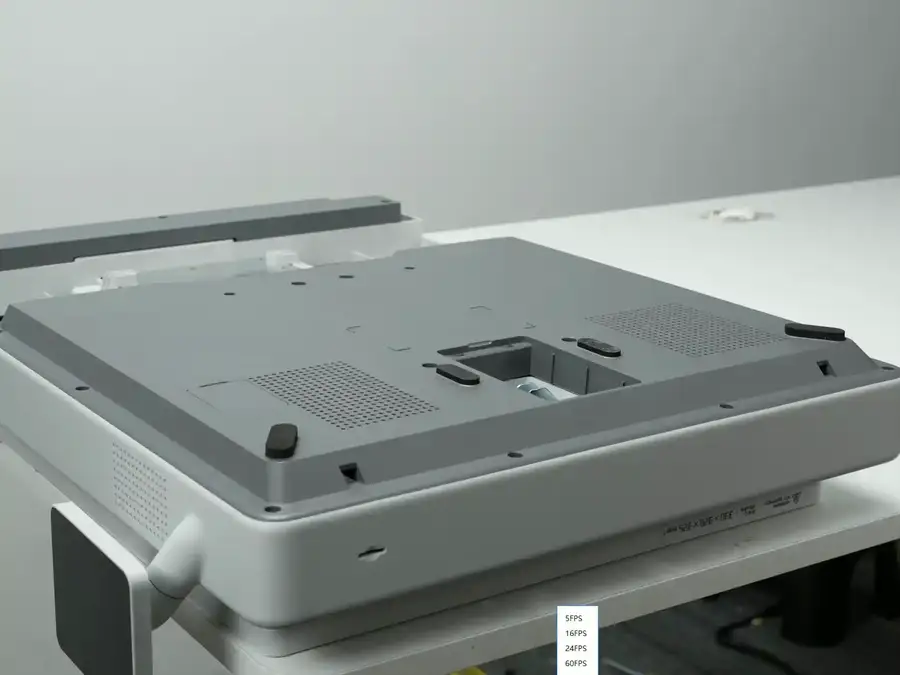

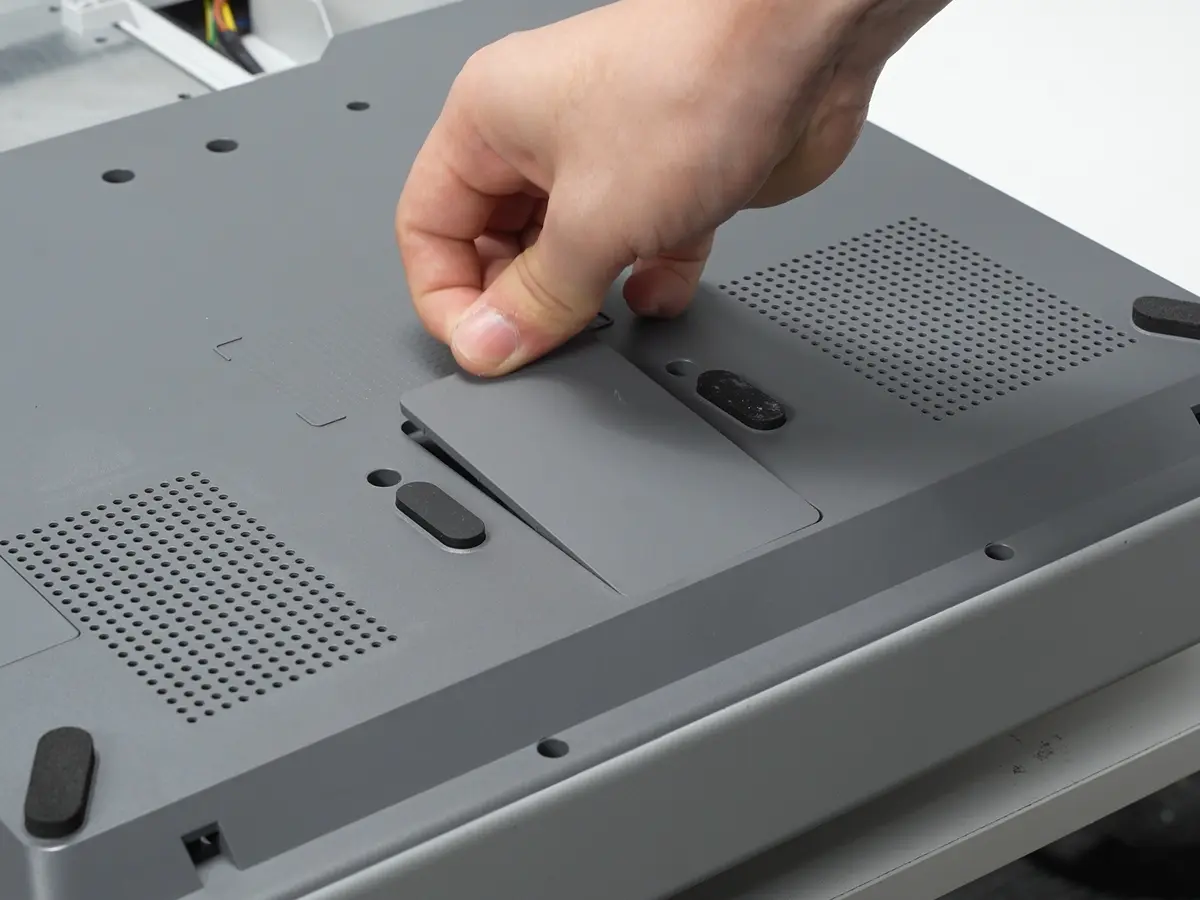

Fjern dækpladen til Y-akse remspænderen, det forreste bunddæksel og det bageste bunddæksel.

Trin 2. Afbryd kablerne

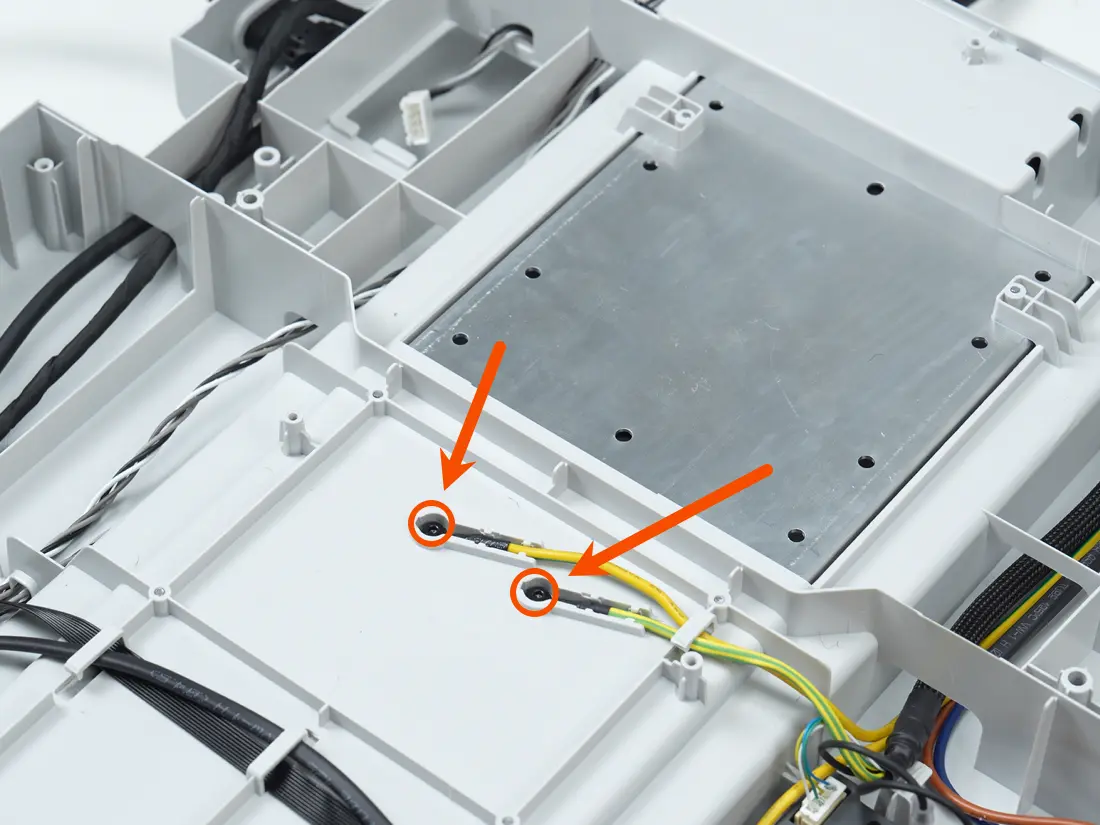

Brug en H2.0 unbrakoskruetrækker til at skrue de to skruer ud og afbryde jordledningen.

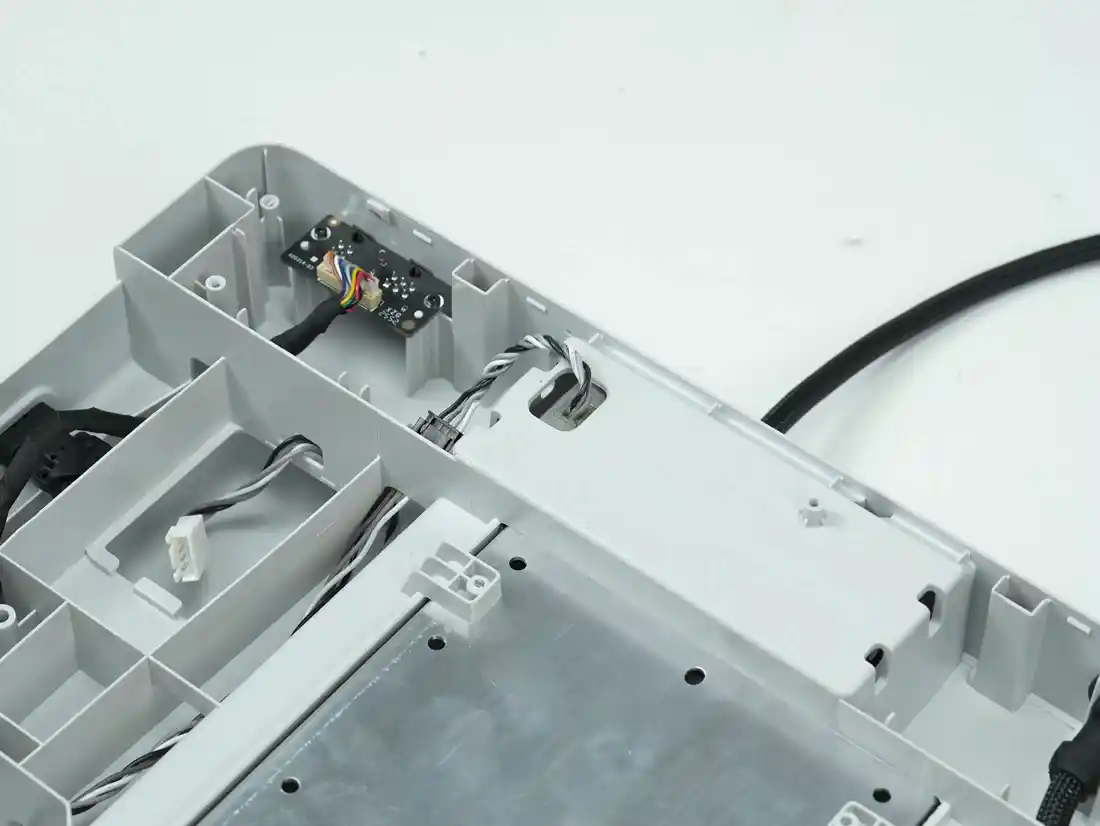

Afbryd Y-akse motorkablet.

Trin 3. Fjern varmepladen

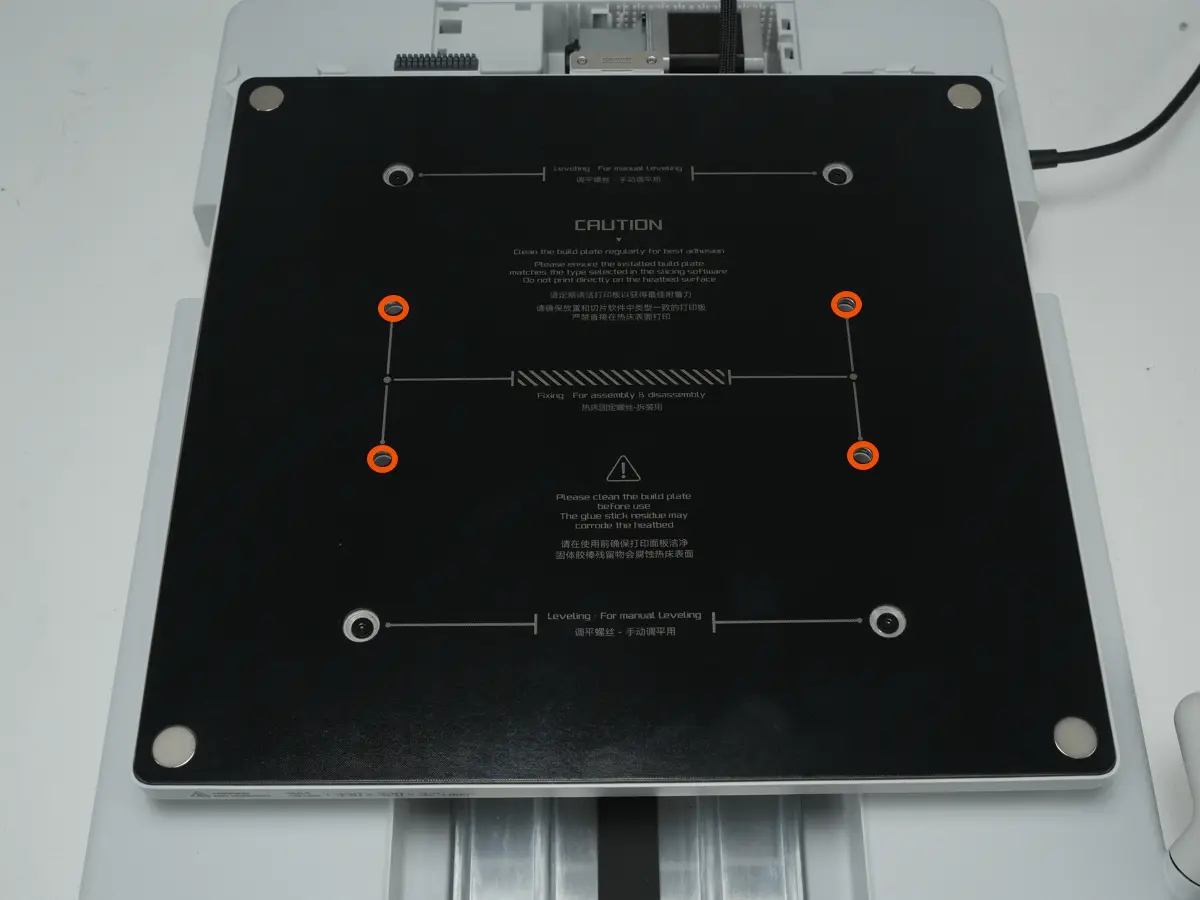

Brug en H2.0 unbrakoskruetrækker til at skrue de fire skruer ud, læg varmepladen til side og blotlæg Y-akse enheden.

Trin 4. Fjern Y-akse enheden

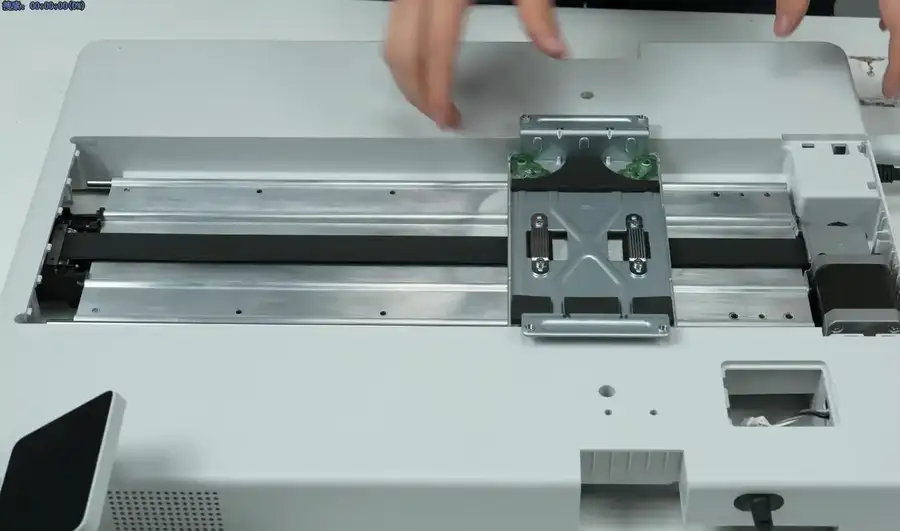

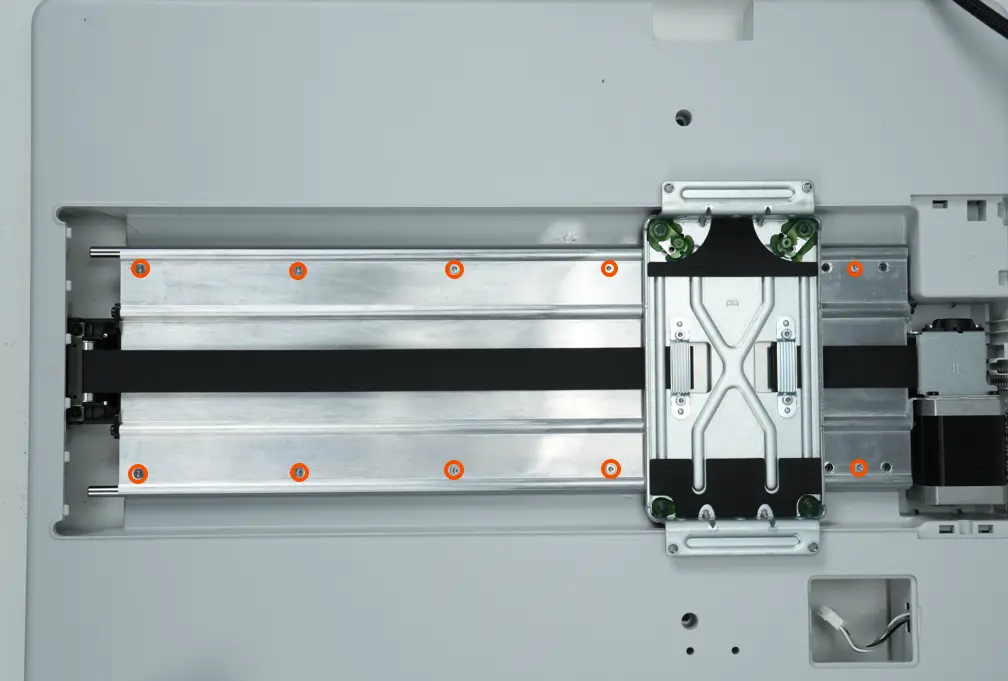

Brug en H2.0 unbrakoskruetrækker til at skrue de 10 skruer ud, der er vist i diagrammet, og fjern Y-akse enheden.

Trin 3. Fjern Y-akse remspænderens remskive

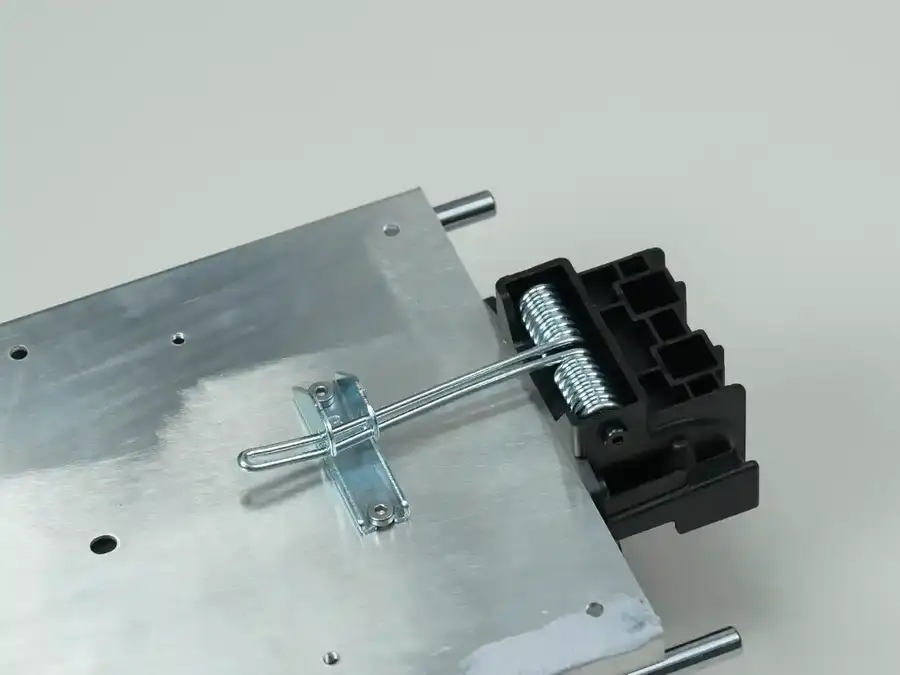

Frigør spændefjederen.

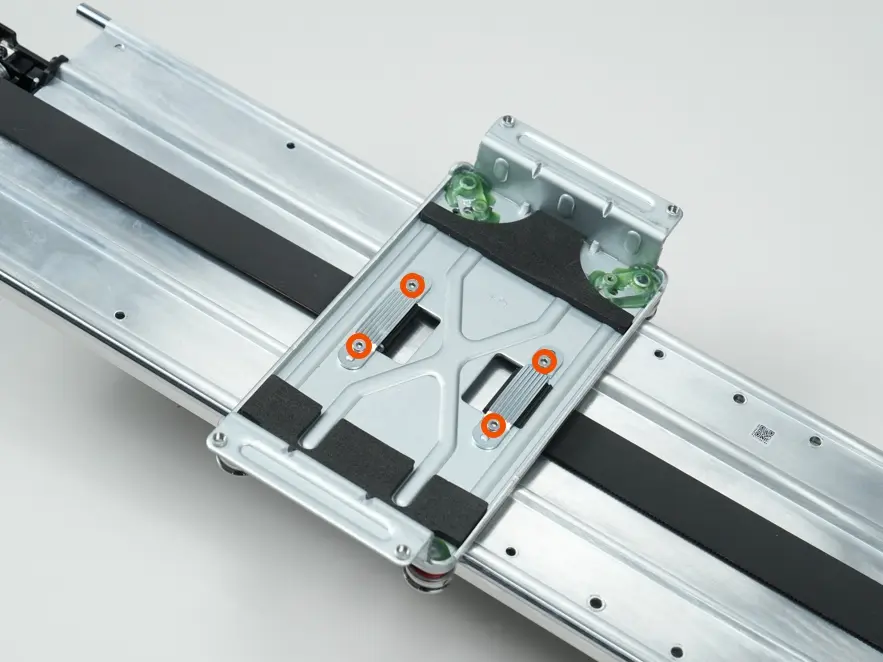

Brug en H2.0 unbrakoskruetrækker til at skrue de fire skruer ud, der er vist i diagrammet, fjern remklemmen, og træk tandremmen ud.

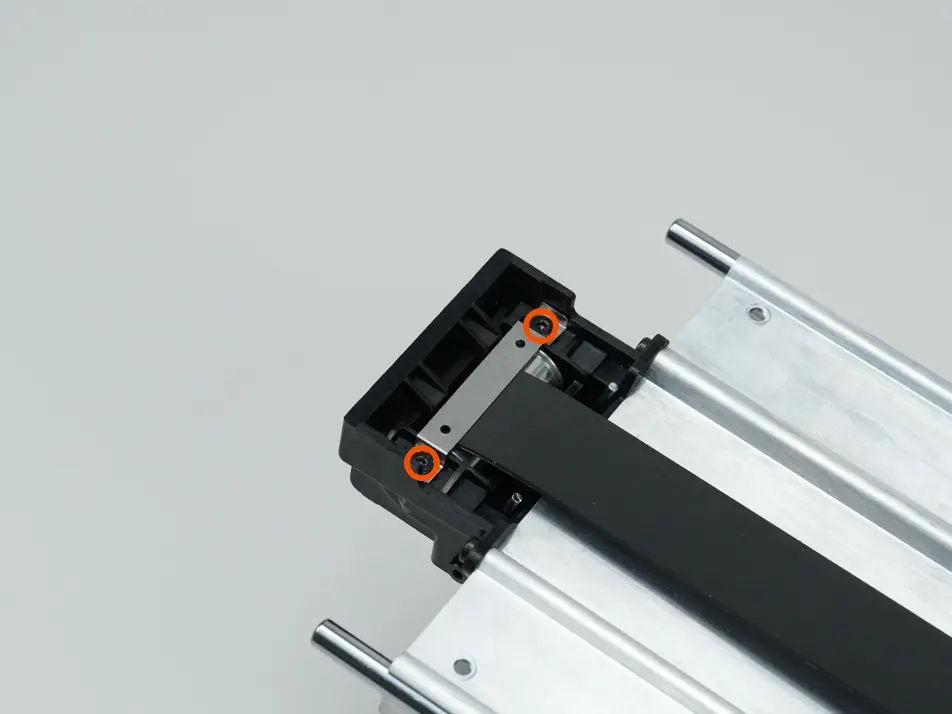

Brug en H2.0 unbrakoskruetrækker til at skrue de to skruer ud og fjerne Y-akse remspænderens medløbsremskive. Træk derefter Y-akse remmen helt ud.

Trin 4. Fjern Y-akse remspænderen

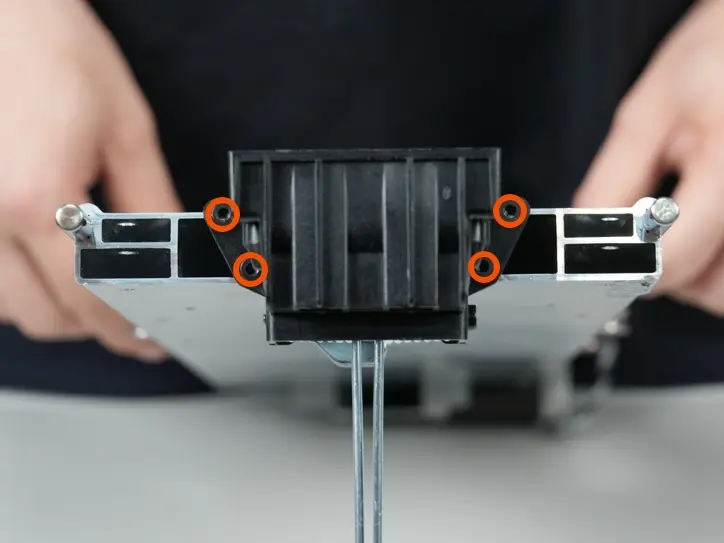

Brug en H2.0 unbrakoskruetrækker til at skrue de 4 skruer ud og fjerne Y-akse remspænderen.

Trin 5. Fjern Y-akse remmen

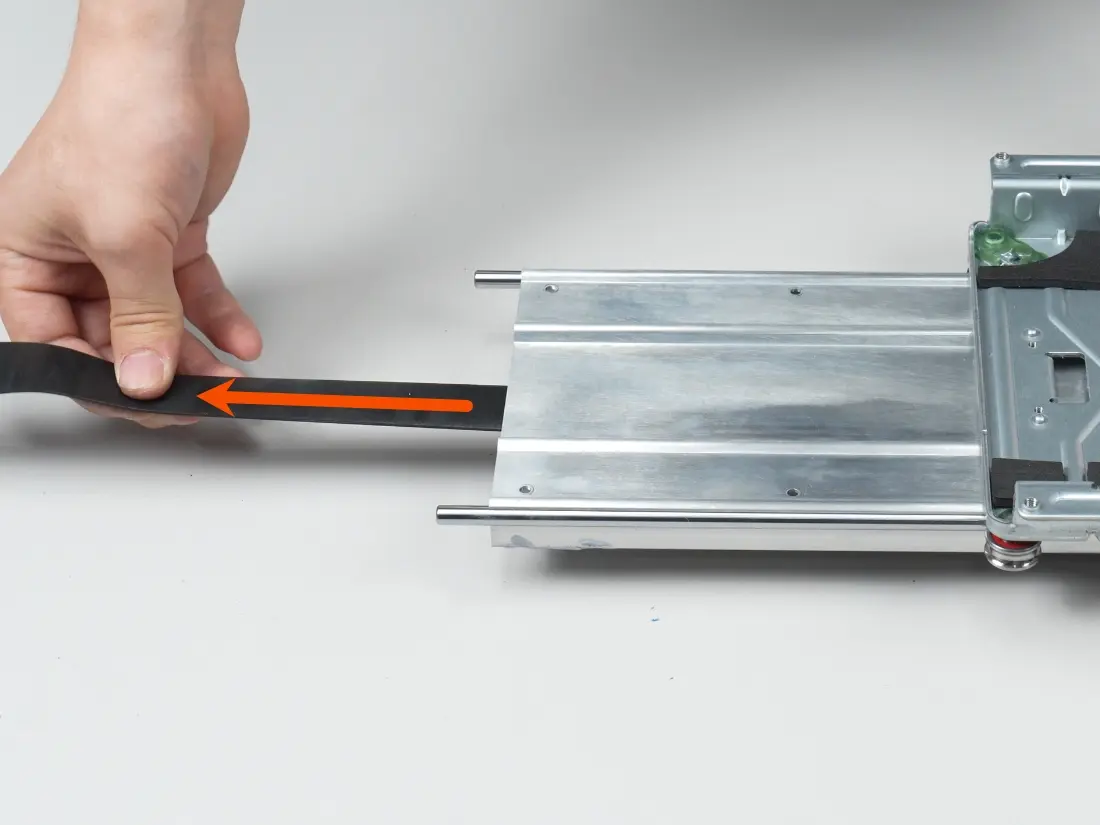

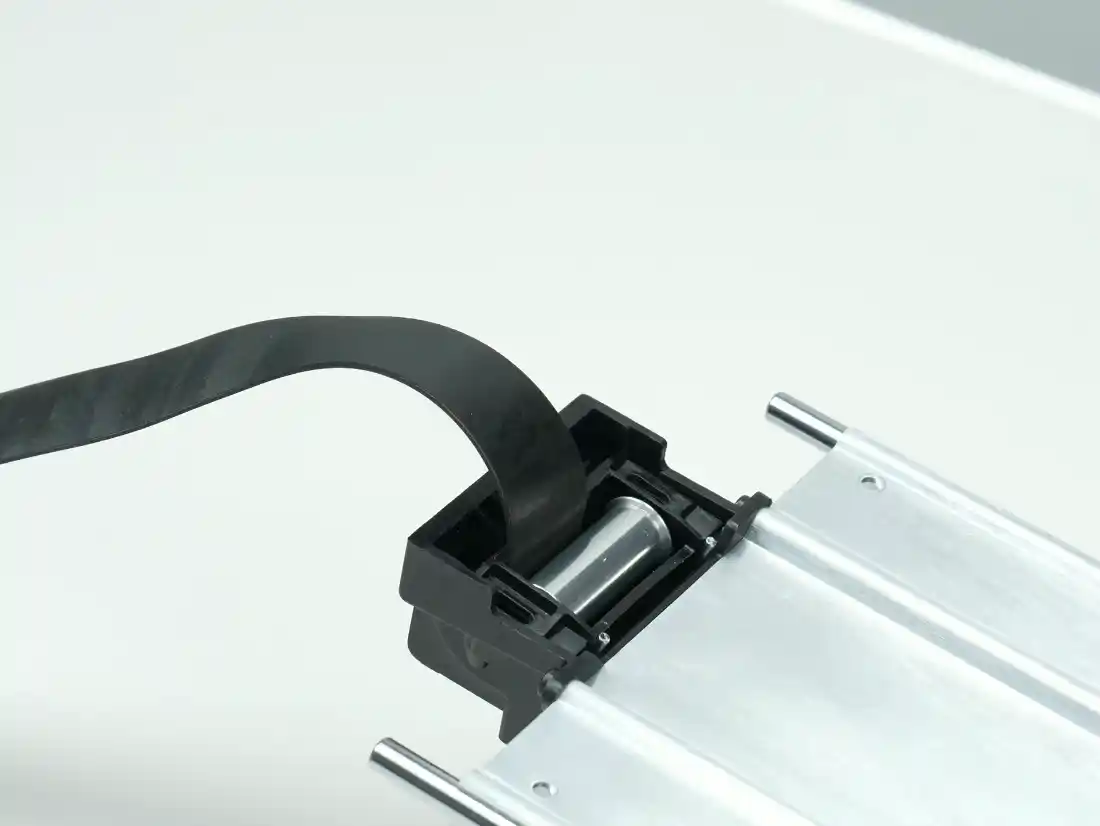

Træk Y-akse remmen helt ud.

Trin 6. Fjern Y-akse motoren

Brug en H2.0 unbrakoskruetrækker til at skrue de 4 skruer ud og fjerne Y-akse motoren.

Montering trin for trin

Trin 1. Monter Y-akse motoren

Genmonter Y-akse motoren, og fastgør den med fire skruer ved hjælp af en H2.0 unbrakoskruetrækker.

Trin 2. Monter Y-akse remspænderen

Genmonter Y-akse remspænderen, og fastgør den med fire skruer ved hjælp af en H2.0 unbrakoskruetrækker.

Trin 3. Monter Y-akse remspænderens remskive

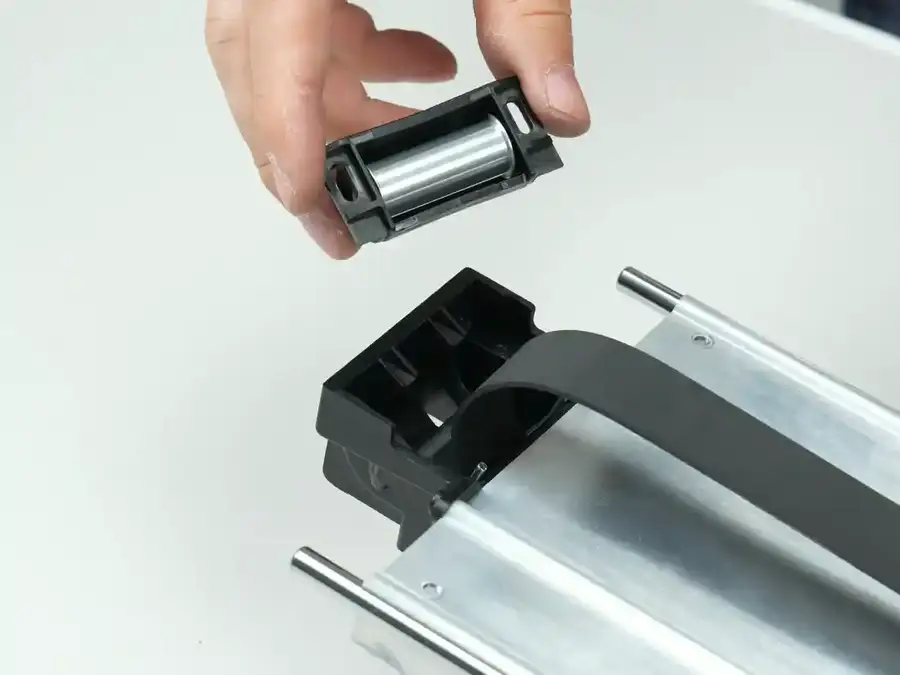

Før den nye Y-akse rem gennem den midterste rille i Y-akse profilen, og monter den i remspænderens medløbsremskive.

Genmonter medløbsremskiven, monter afstandsstykket, og fastgør den med to skruer ved hjælp af en H2.0 unbrakoskruetrækker. Spænd ikke helt, og sørg for, at medløbsremskiven stadig kan bevæge sig frem og tilbage, efter at skruerne er på plads.

Trin 4. Monter Y-akse remmen

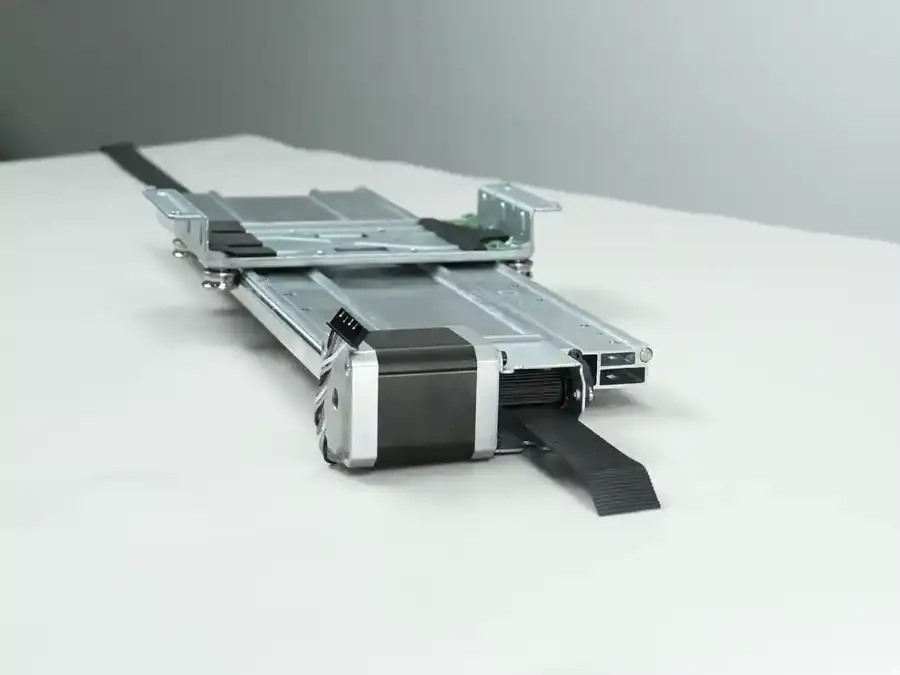

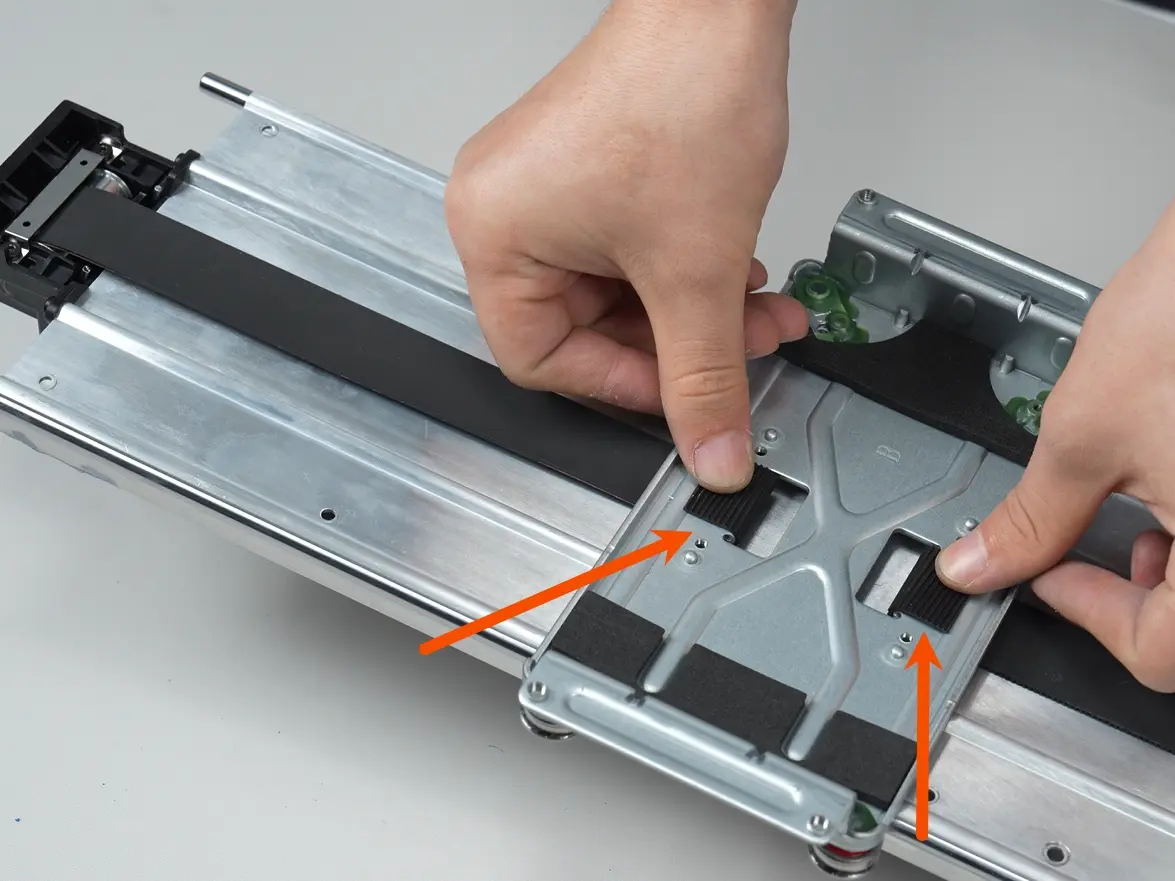

Før den anden side af remmen rundt om motorens remskive, og genmonter den på varmepladens beslag.

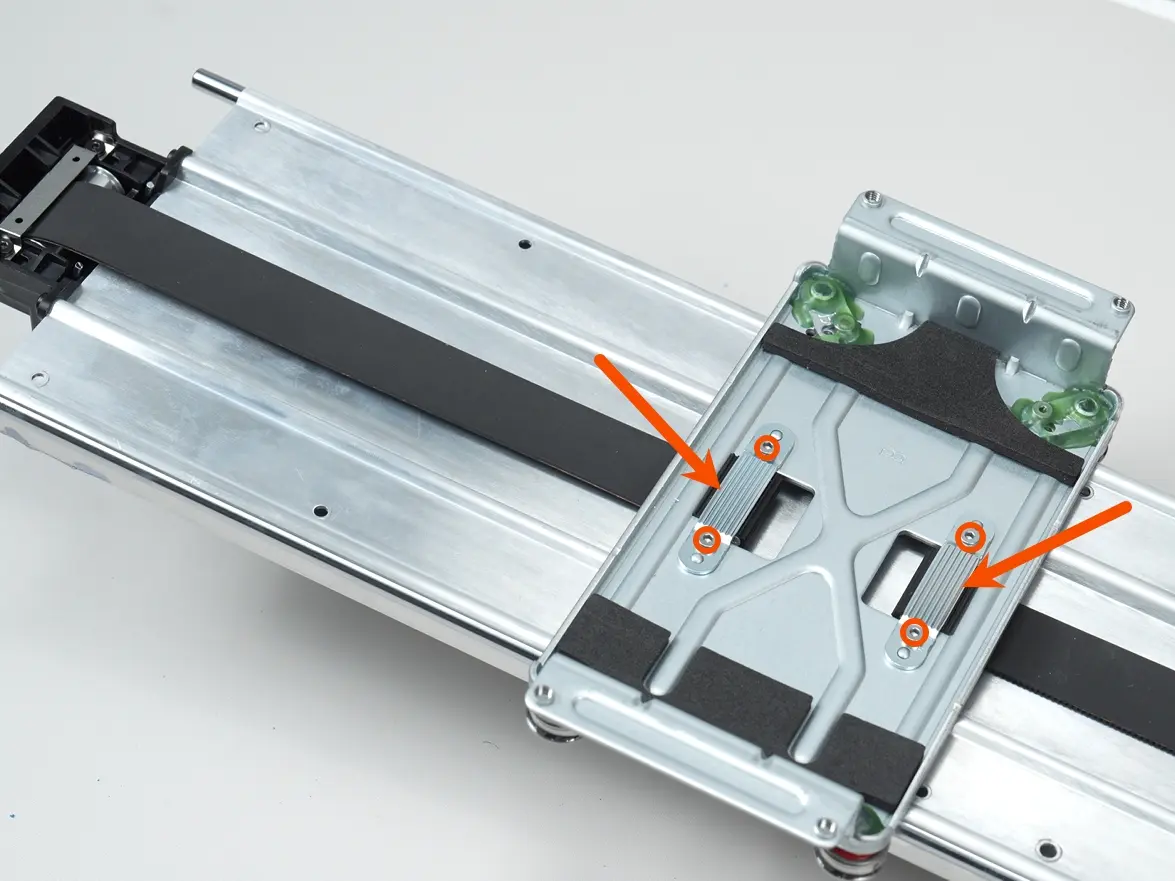

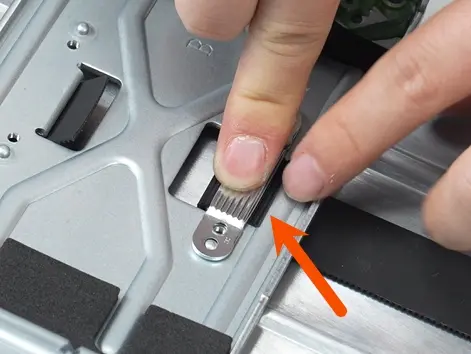

Monter remklemmen, juster remmen, så kun en hel tand er synlig, og fastgør den derefter med fire skruer ved hjælp af en H2.0 unbrakoskruetrækker.

Trin 5. Spænd Y-akse remmen

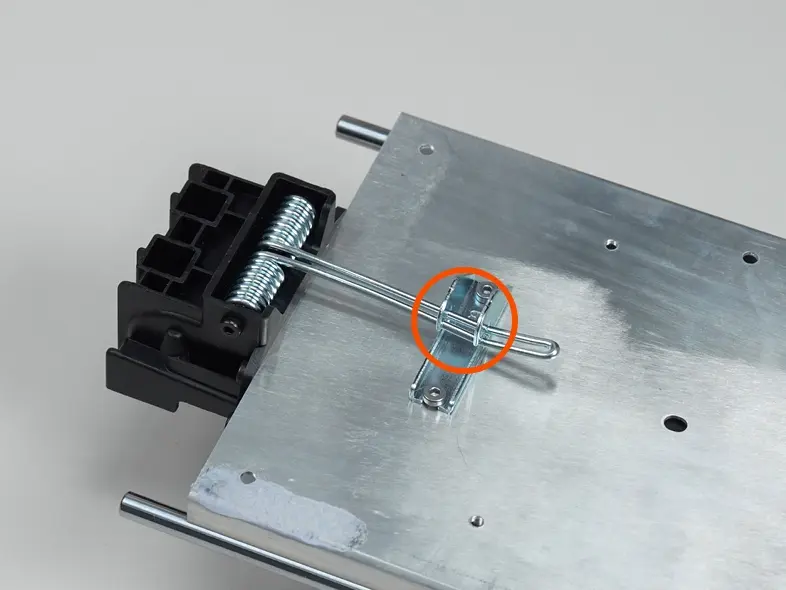

Monter Y-akse remspænderens fjeder på den faste krog.

Bevæg Y-akse vognen frem og tilbage et par gange for at frigøre remspændingen, og spænd derefter spændeskruen.

Trin 6. Monter Y-akse enheden

Trin 1. Genmonter Y-akse enheden

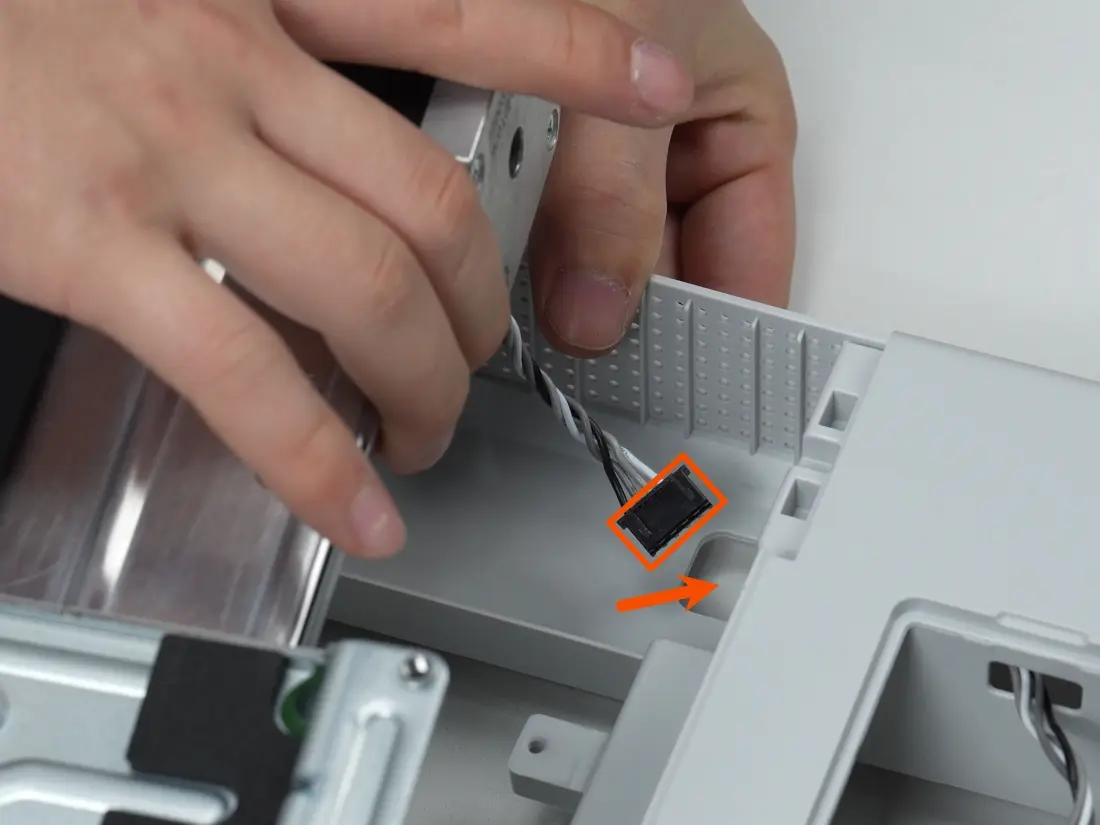

Før Y-akse motorkablet gennem bundhuset, og genmonter Y-akse enheden.

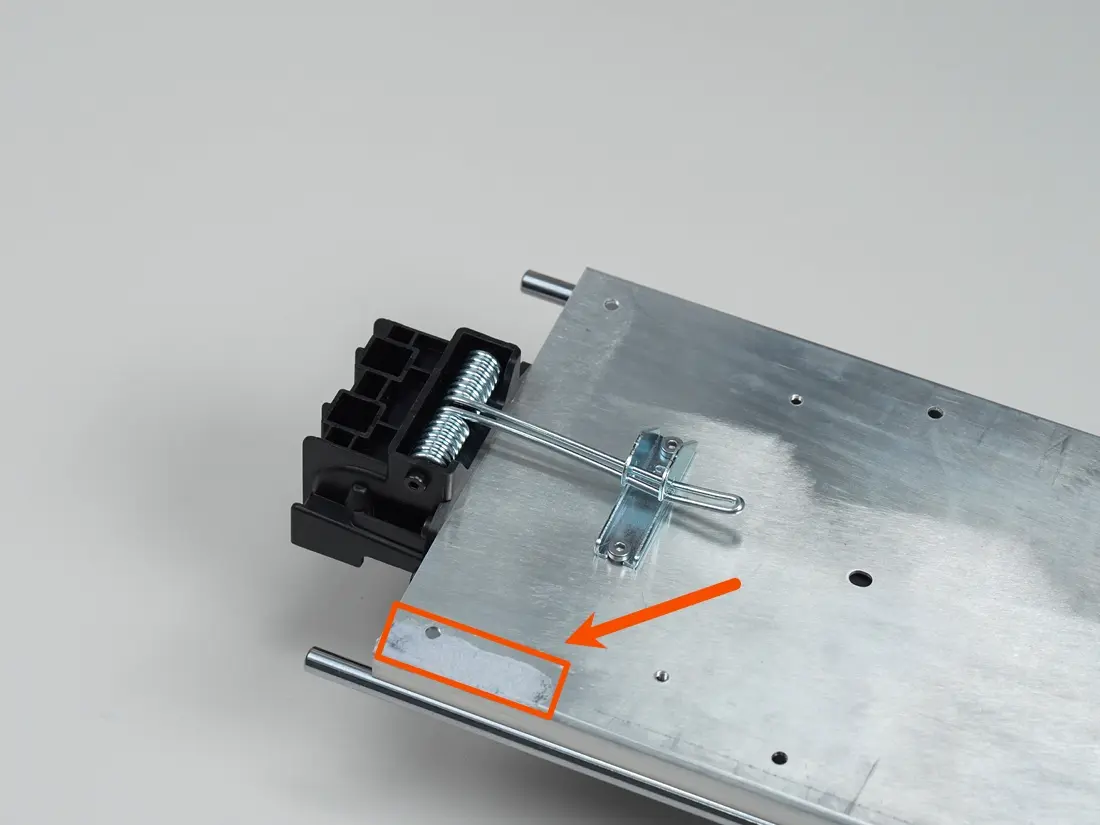

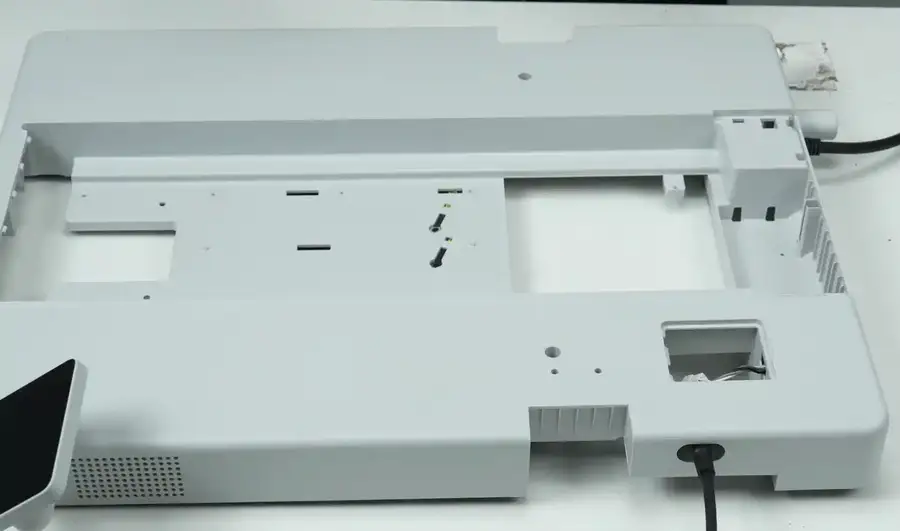

Bemærk: Hvis der monteres en ny Y-akse enhed, skal du også tørre den gamle termopasta af bundkortet og Y-akse føringsskinnen og påføre den medfølgende blå termopasta på de angivne steder.

Brug en H2.0 unbrakonøgle til at fastgøre med de ti skruer som vist.

Trin 2. Monter varmepladeenheden

Ret varmepladens monteringshuller ind efter vognens skruehuller, og fastgør den med fire skruer ved hjælp af en H2.0 unbrakoskruetrækker.

Trin 3. Tilslut kablerne

Genmonter jordledningen, og fastgør den med to skruer ved hjælp af en H2.0 unbrakoskruetrækker.

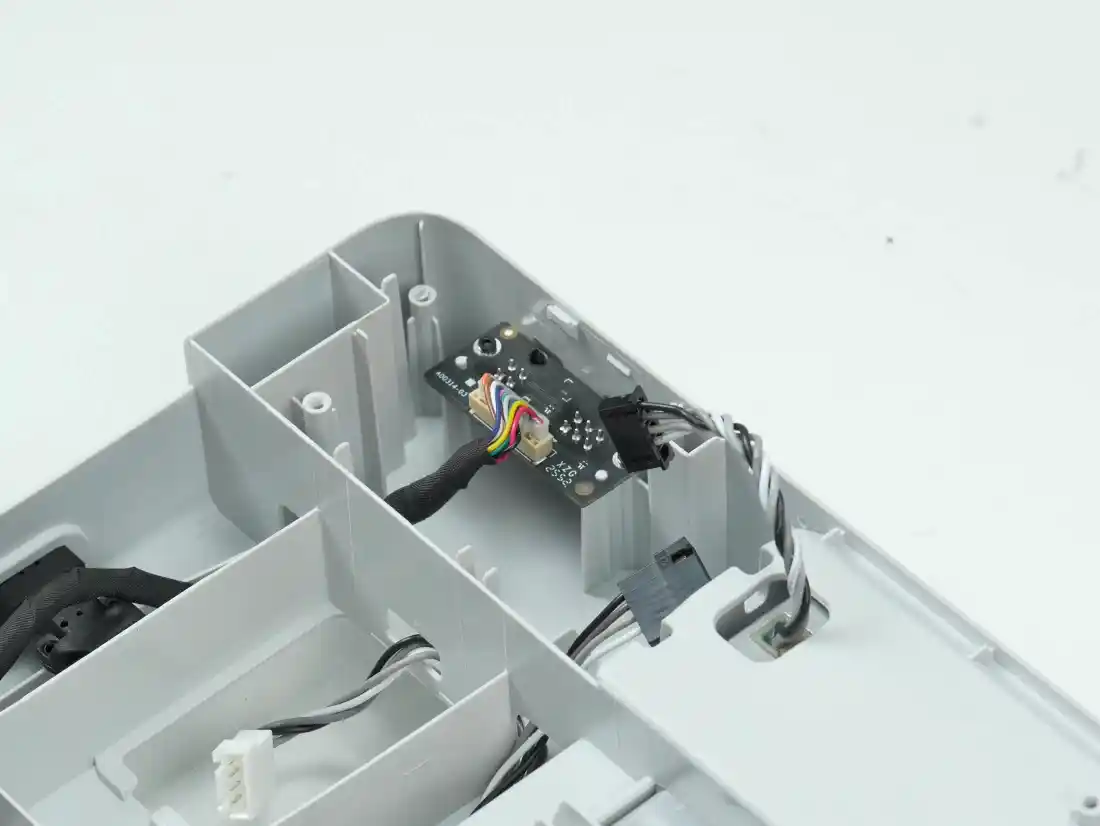

Tilslut Y-akse motorkablet.

Trin 4. Monter det forreste og bageste bunddæksel

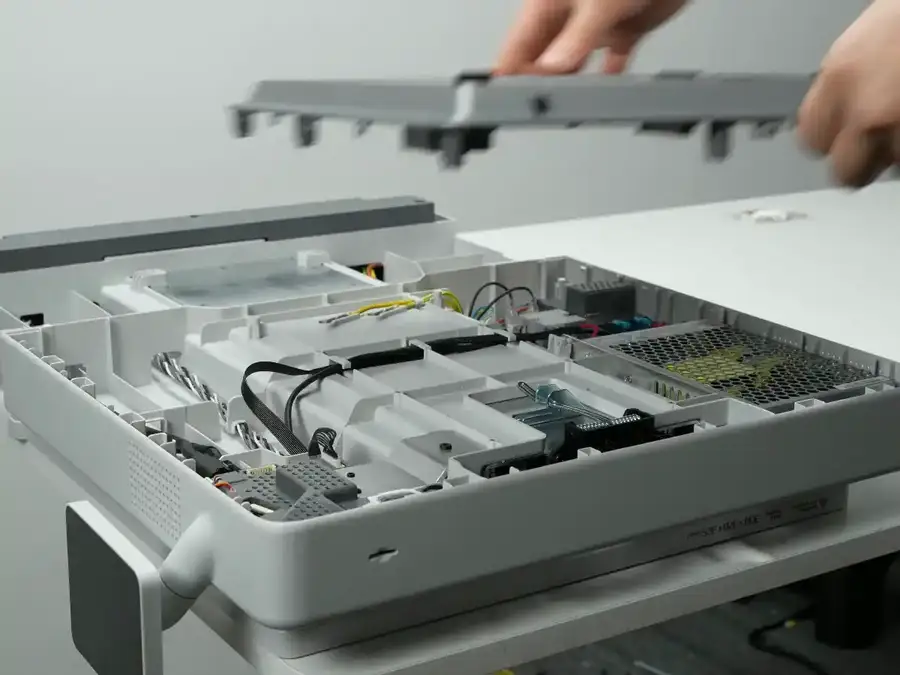

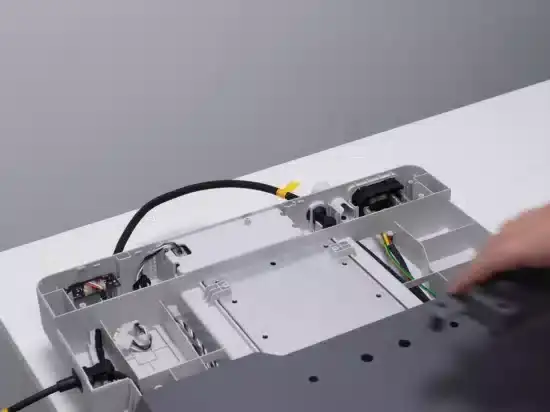

Genmonter det forreste og bageste bunddæksel som vist i diagrammet, og tryk dem på plads.

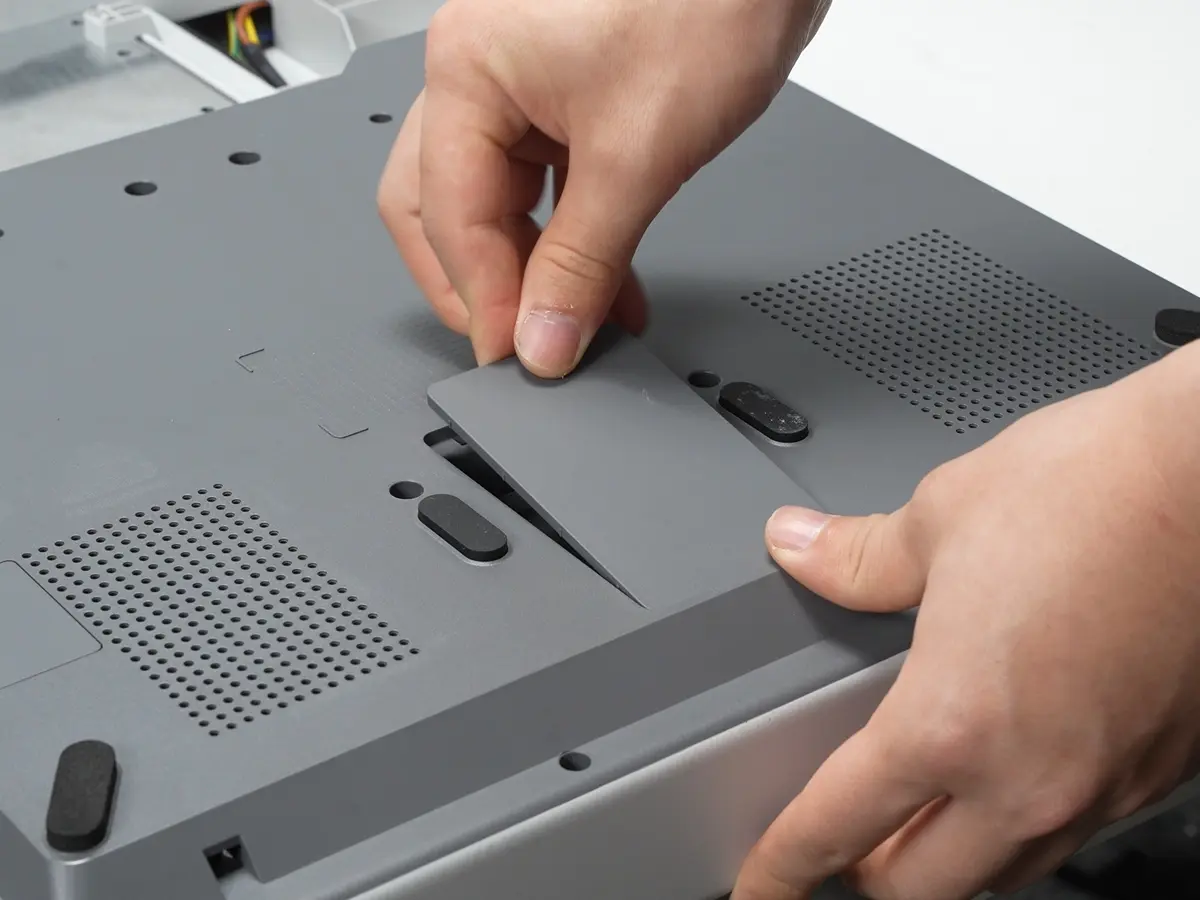

Genmonter dækpladen til Y-akse remspænderen.

Brug en H2.0 unbrakoskruetrækker til at fastgøre de 15 skruer, der er vist i diagrammet.

Trin 7. Genmonter rammen og bundhuset

Se den separate vejledning for at genmontere rammen og bundhuset: Guide til udskiftning af ramme på A2L
