Udskiftning af X-rem til A2L

X-akse rem

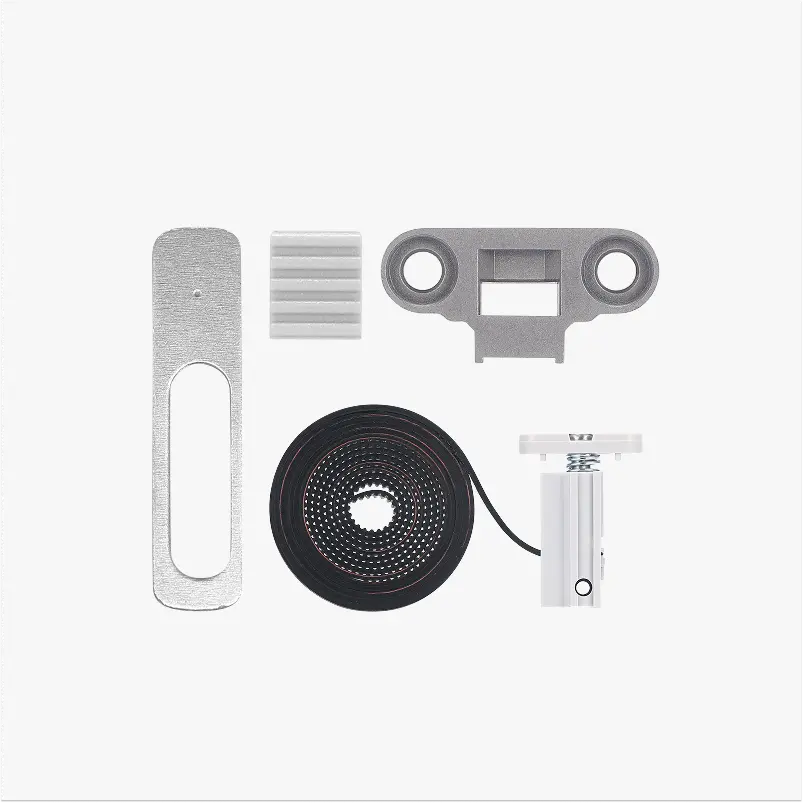

🔎 Find A2L X-akse remmen i Bambu Lab-butikken.

Hvornår skal den udskiftes

• X-remmen er slidt eller knækket
• Udskiftning anbefalet af Bambu Labs tekniske support

Nødvendigt værktøj og materialer

• X-rem
• H2.0 unbrakonøgle
• Pincet (valgfrit)

Udskiftning af X-akse remmen tager cirka 30 minutter.

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører nogen form for vedligeholdelse, herunder arbejde på printerens elektronik og ledninger til printhovedet. Hvis du udfører opgaver med printeren tændt, kan det føre til kortslutning, som kan beskadige elektronikken og skabe sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du have brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og medføre yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til denne guide, anbefaler vi, at du indsender en teknisk sag vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern den gamle X-akse rem

Trin 1. Fjern frontpanelet på X-akse motordækslet

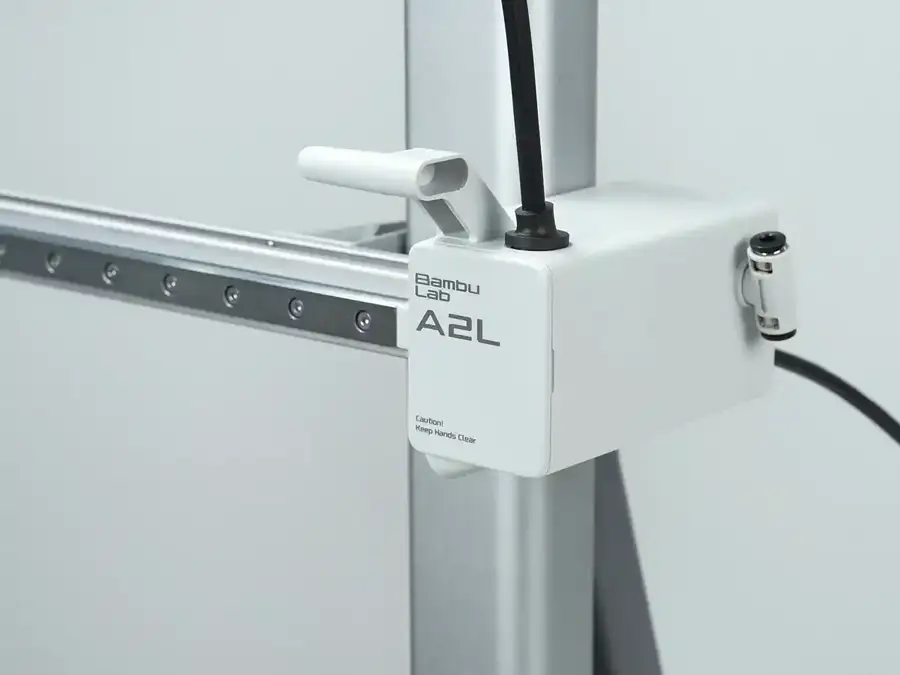

Løft frontdækslet op fra den højre rille på X-akse motordækslet, og frigør derefter den venstre samling for at fjerne frontpanelet på X-akse motordækslet.

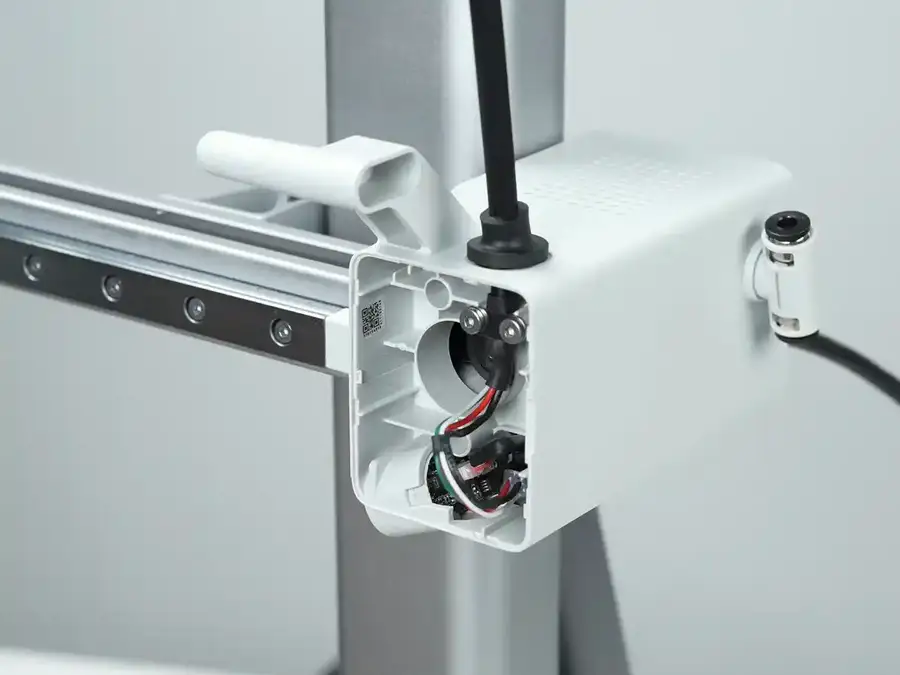

Trin 2. Fjern Live View-kameraet

Tryk på kameraets låsetap med en skruetrækker, fjern kameramodulet, og afbryd dets kabel.

Trin 3. Fjern printhovedkablet

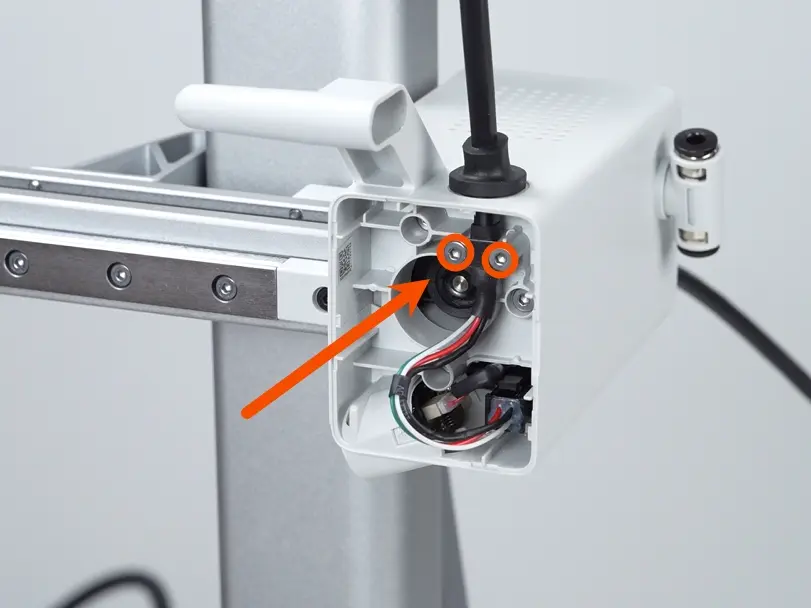

Brug en H2.0 unbrakoskruetrækker til at fjerne de to skruer vist nedenfor, og fjern derefter kabelklemmen.

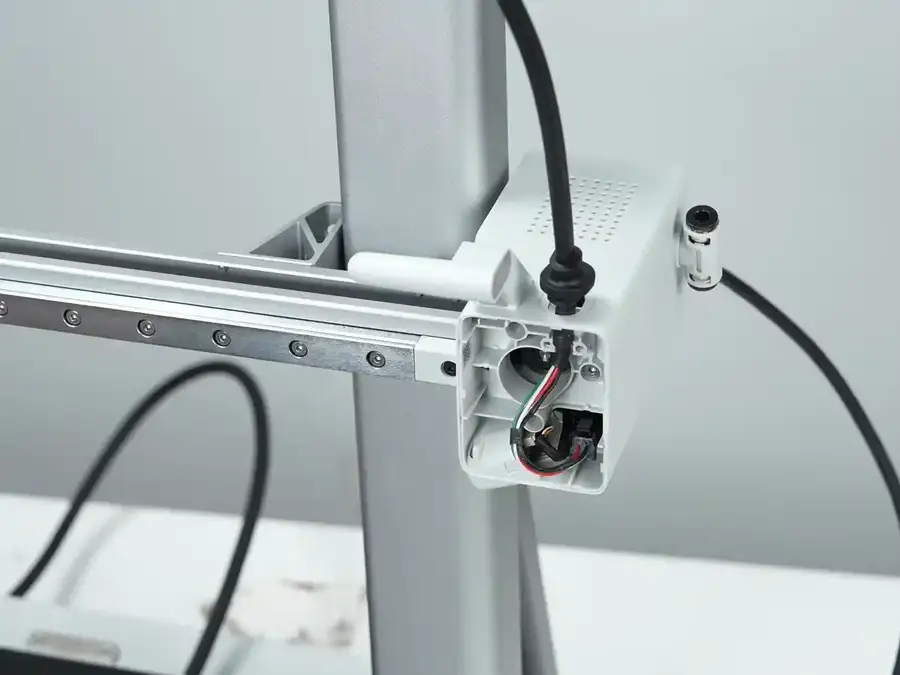

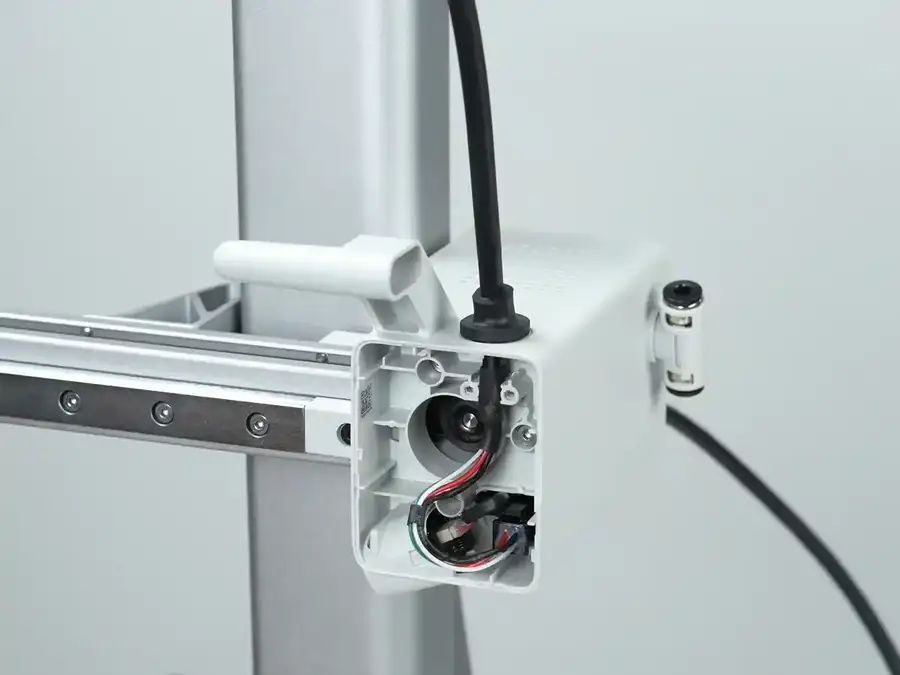

Se demonstrationen nedenfor for at frigøre holderen til printhovedkablet, tryk låsetappen oven på stikket ned, og afbryd printhovedkablet.

Trin 4. Fjern X-akse motordækslet

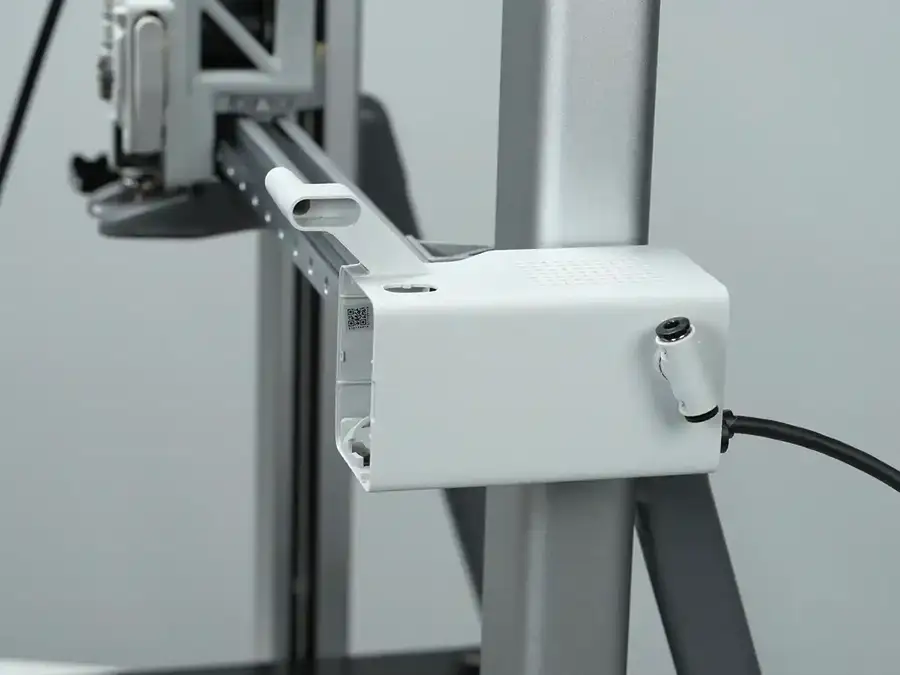

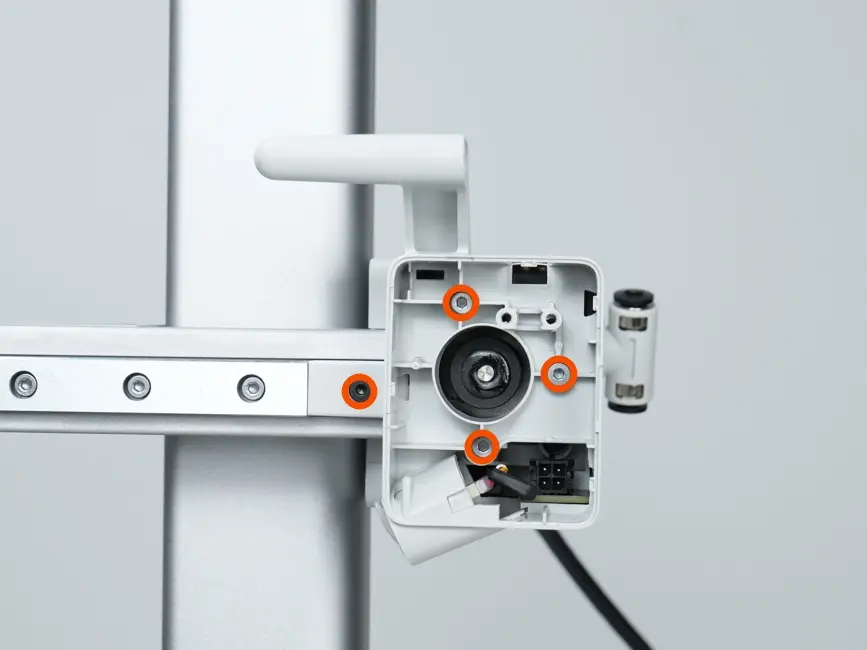

Brug en H2.0 unbrakonøgle til at fjerne de 4 skruer, og træk derefter X-motorhuset fremad for at fjerne det.

Trin 5. Fjern rensekluden

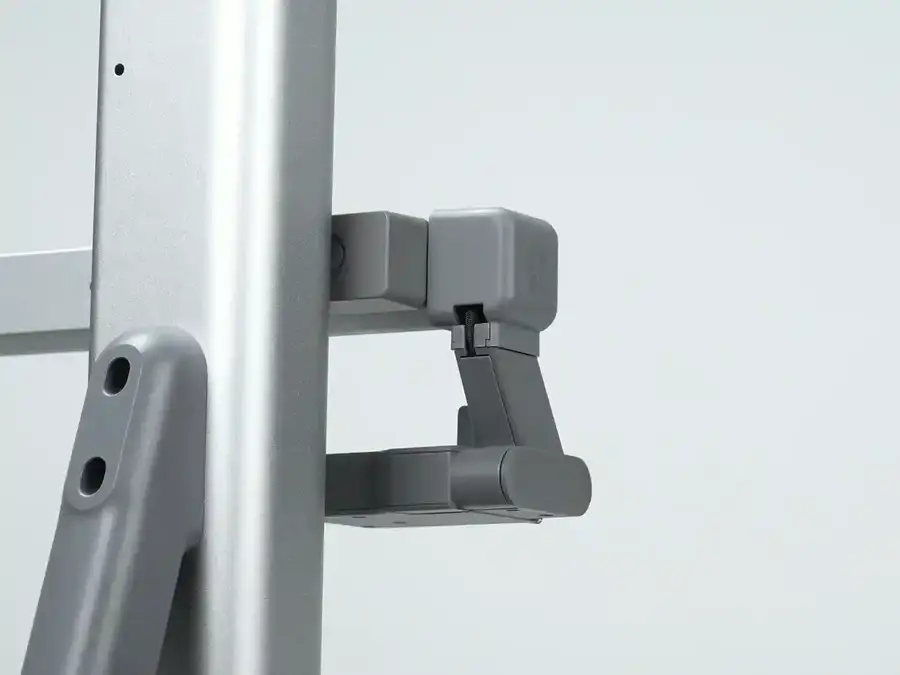

Fjern dækslet til rensekluden som vist nedenfor.

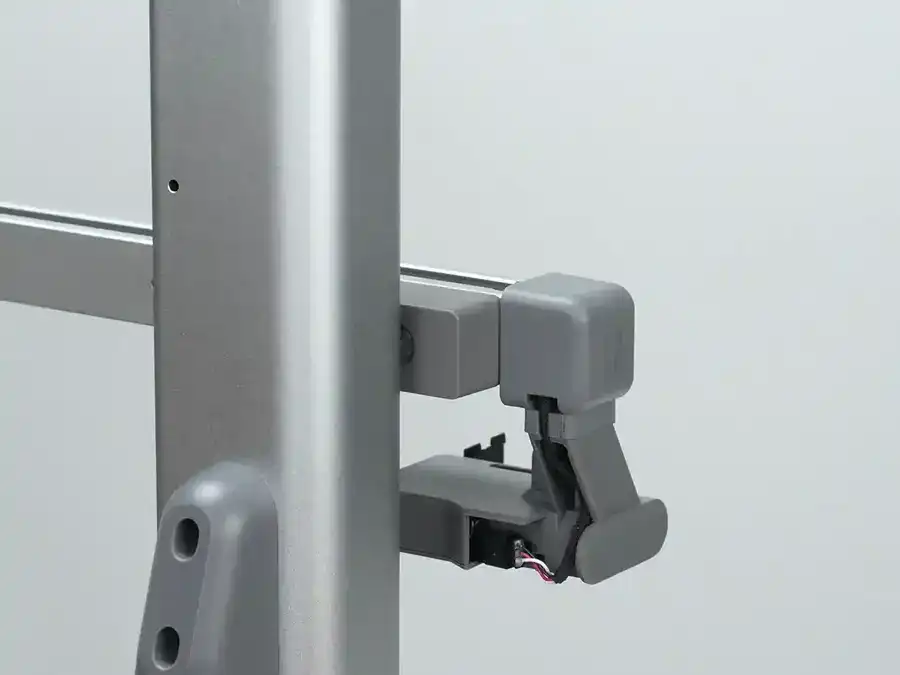

Træk forsigtigt stikket til rensekluden ud, mens du trykker på låsetappen for at frigøre og afbryde det.

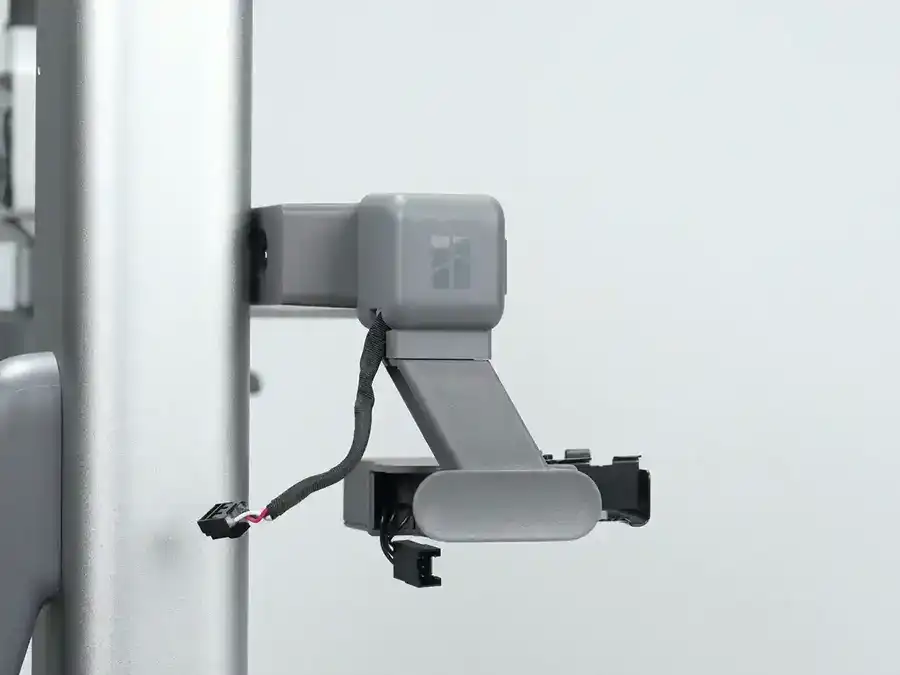

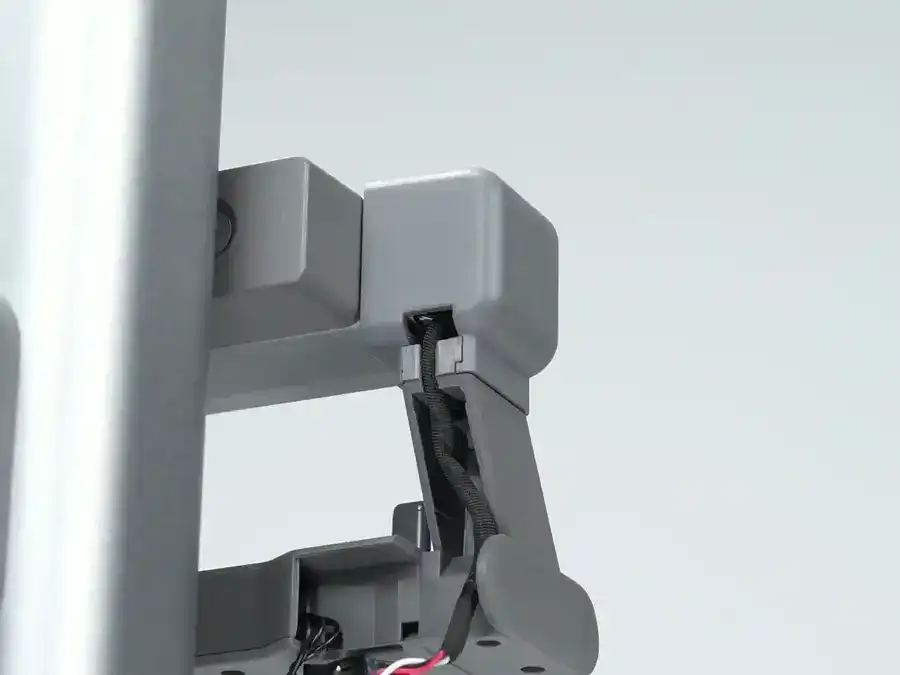

Brug en H2.0 unbrakoskruetrækker til at fjerne én skrue, vip kablet opad, og træk derefter rensekluden bagud for at fjerne den.

Trin 6. Fjern endekappen

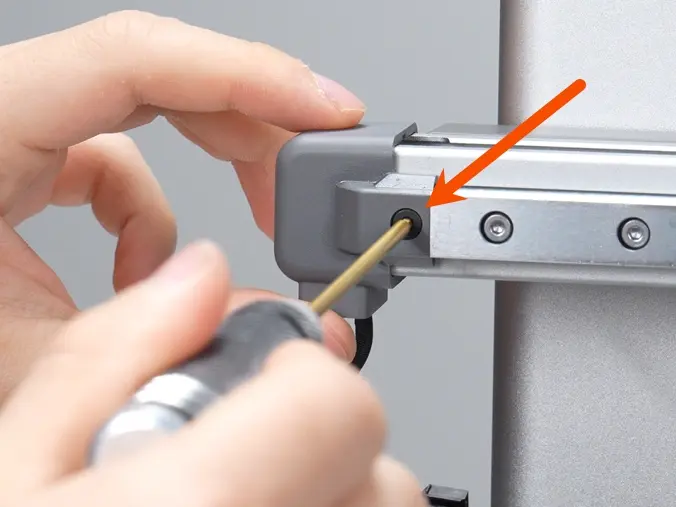

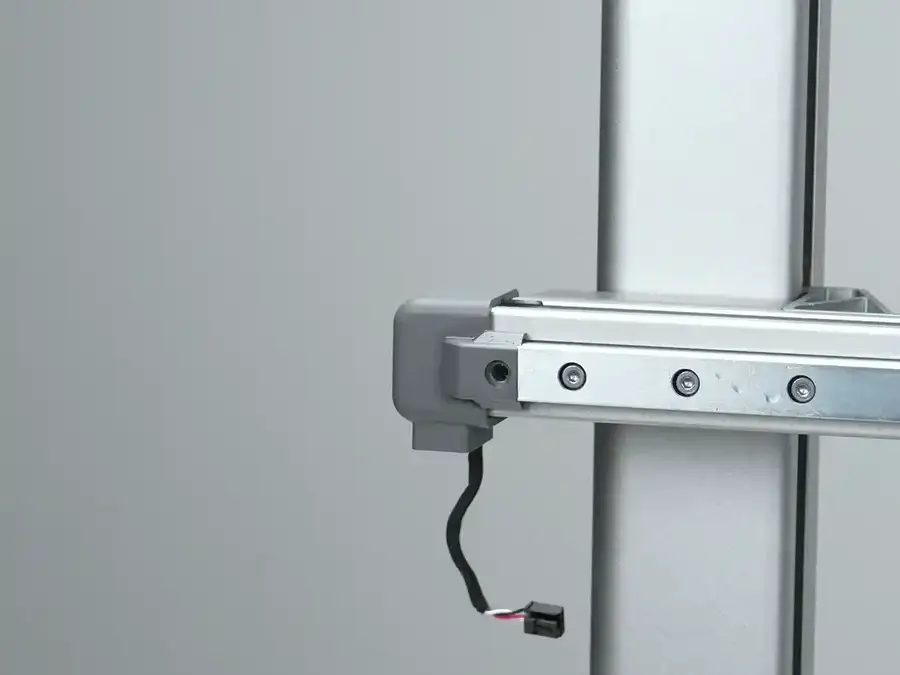

Brug en H2.0 unbrakonøgle til at fjerne skruerne, der holder endekappen, og løft den derefter af.

Når endekappen og X-akse motordækslet fjernes, deaktiveres endestoppene i begge ender af X-aksens føringsskinne. Sørg for at fastholde printhovedet, så det ikke glider af skinnen og taber kuglelejerne fra den lineære føring.

Trin 7. Fjern X-akse remklemmen

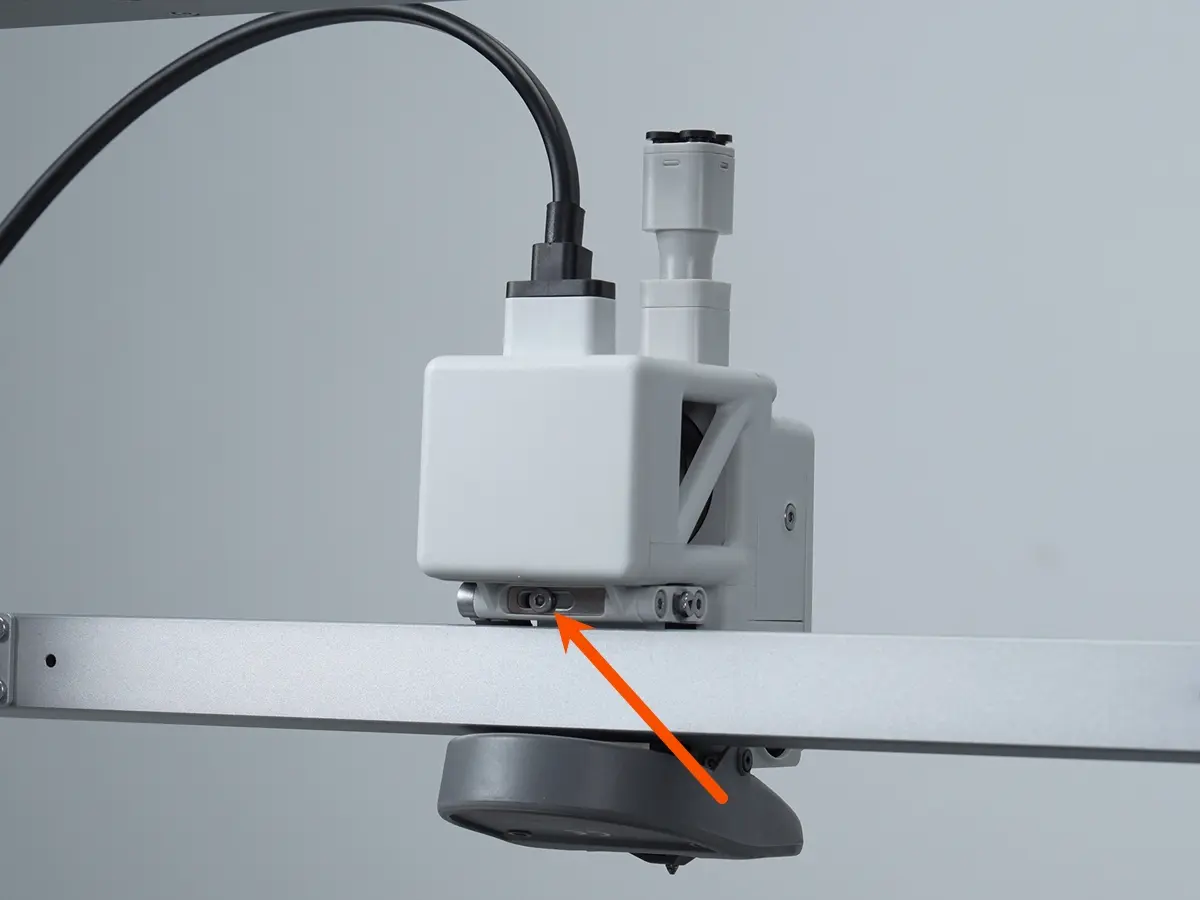

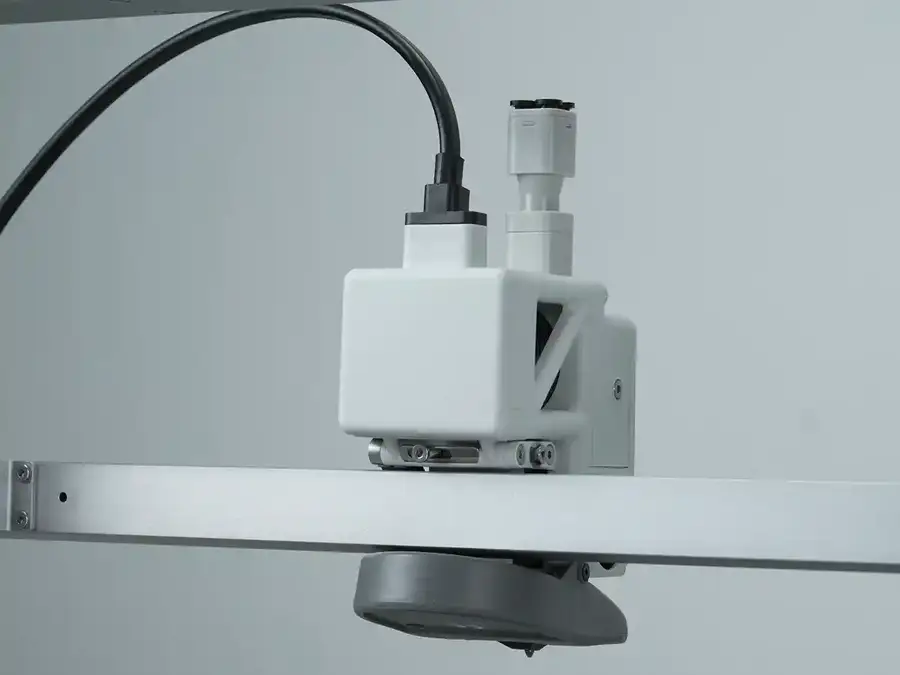

Brug en H2.0 unbrakonøgle til at skrue X-remmens spændeskrue ud, og fjern derefter spændeskruen og skiven.

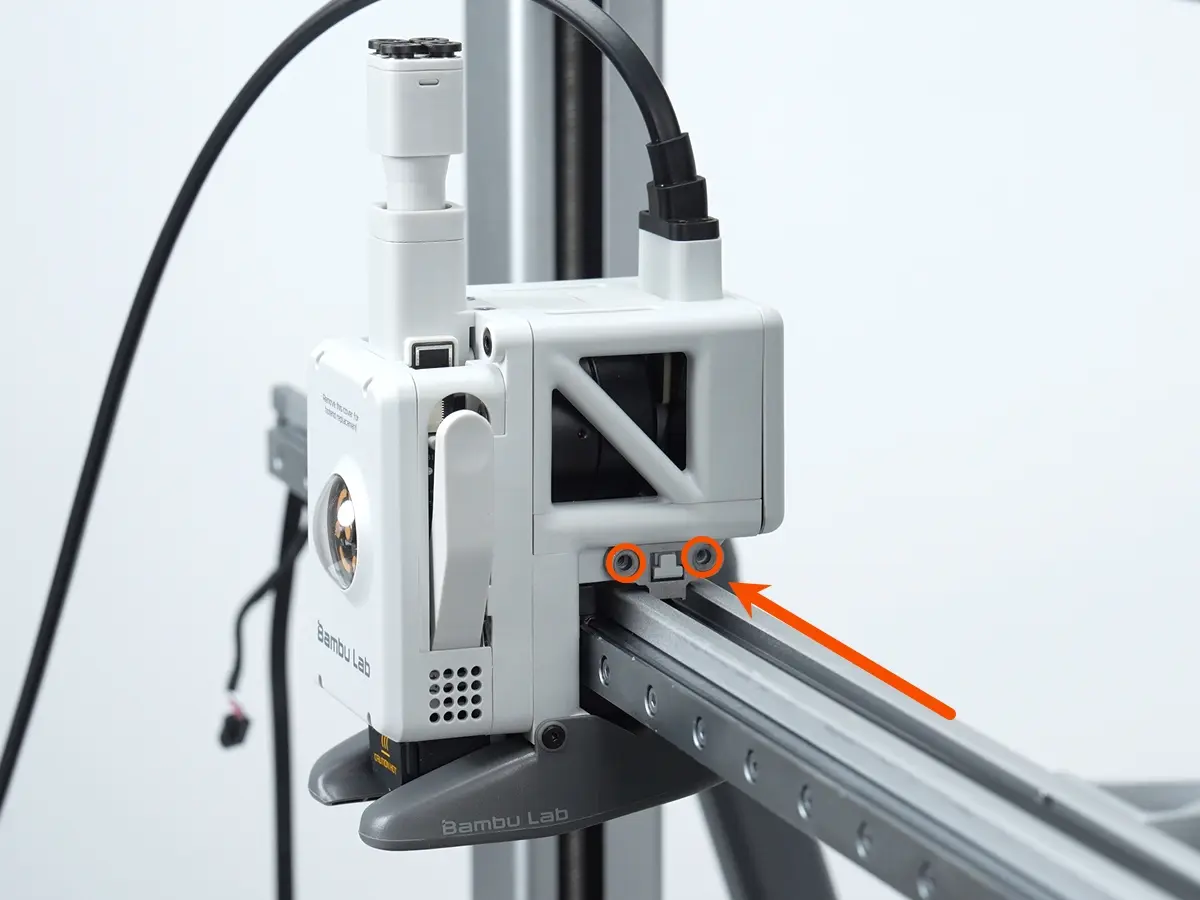

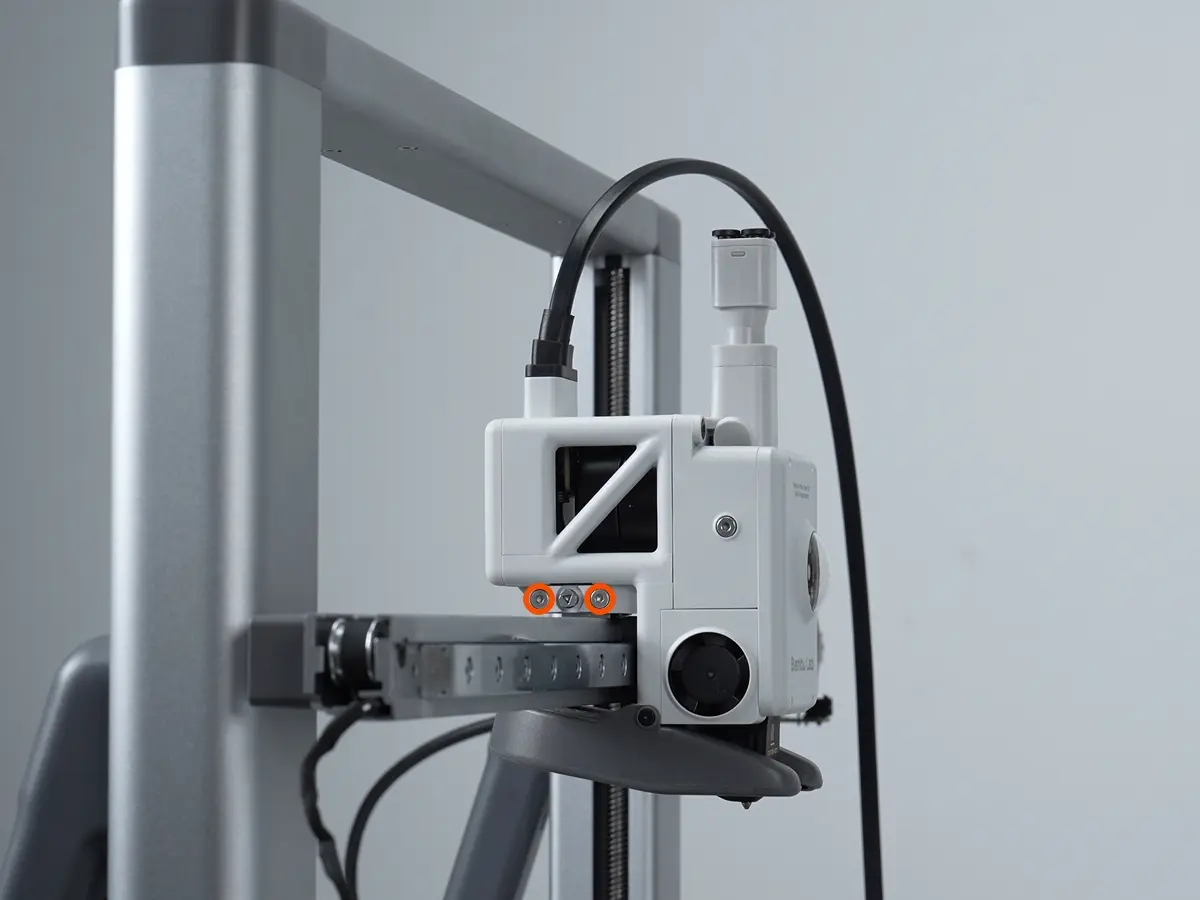

Brug en H2.0 unbrakonøgle til at fjerne skruerne fra venstre og højre remklemme, og fjern derefter remklemmerne.

Trin 8. Fjern X-akse remmen

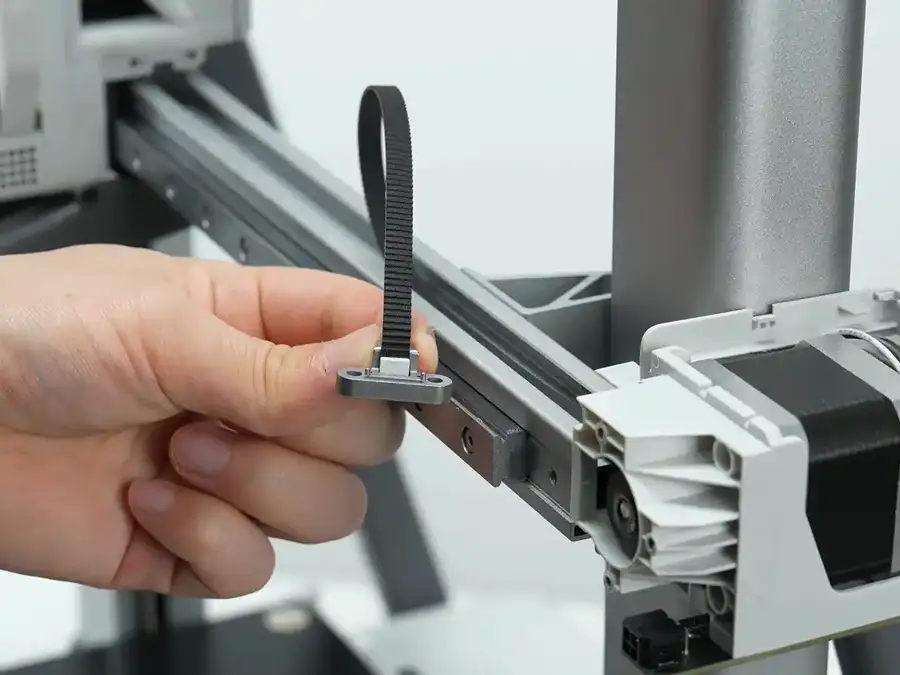

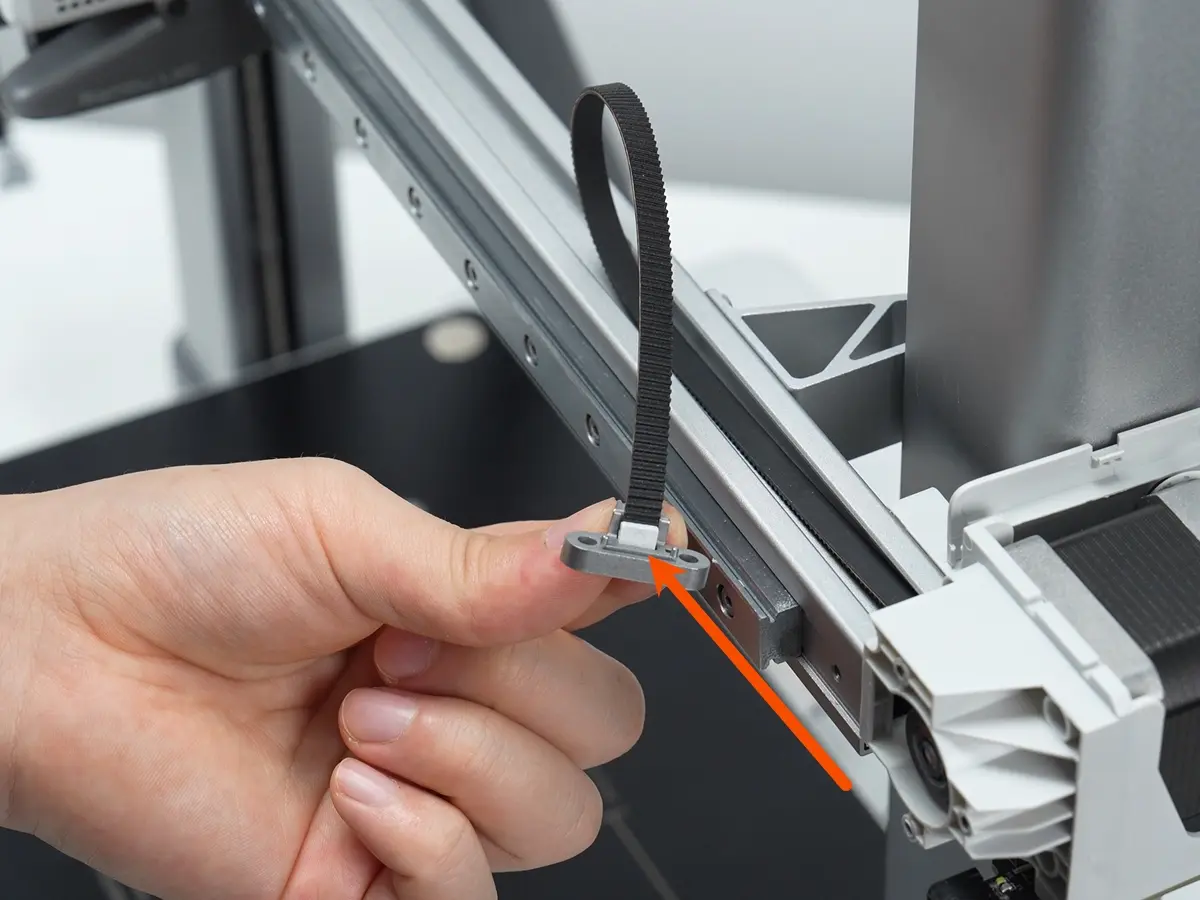

Skub den hvide plastdel i den højre remklemme ud som vist, og fjern derefter remmen fra klemmen.

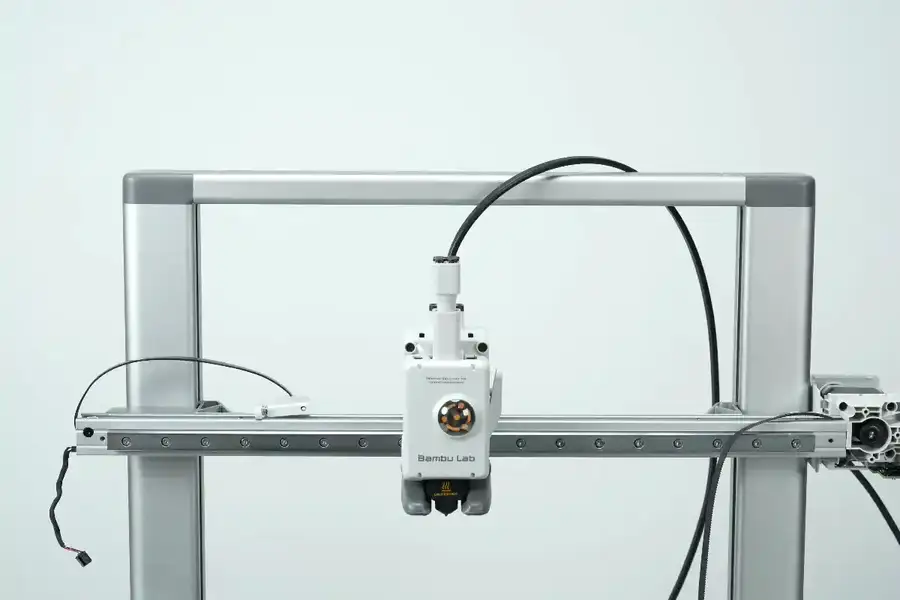

Træk i den venstre remklemme, og træk X-akse remmen helt ud.

Monter den nye X-akse rem

Trin 1. Monter X-akse remmen

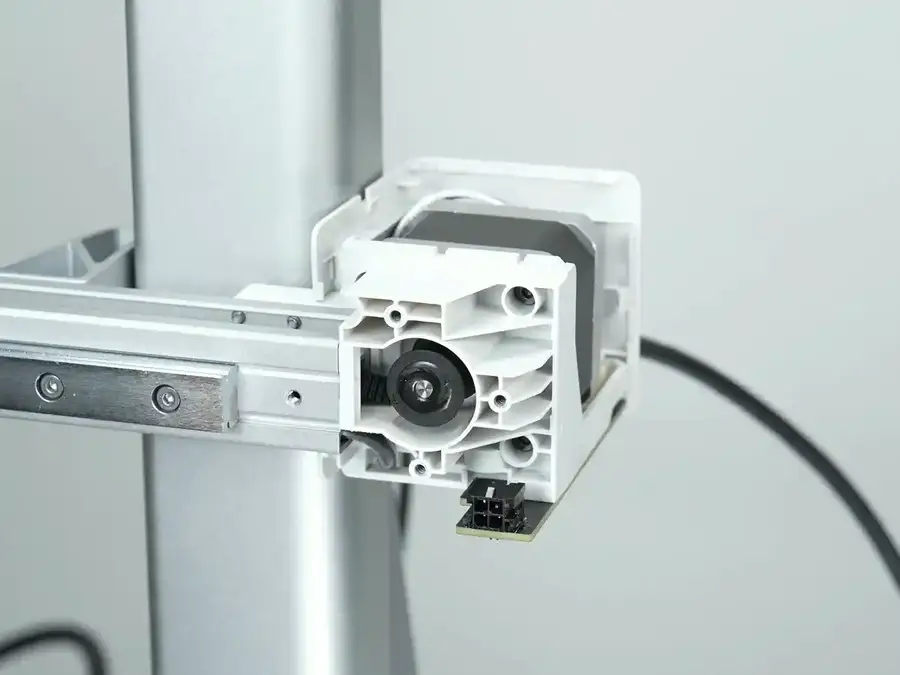

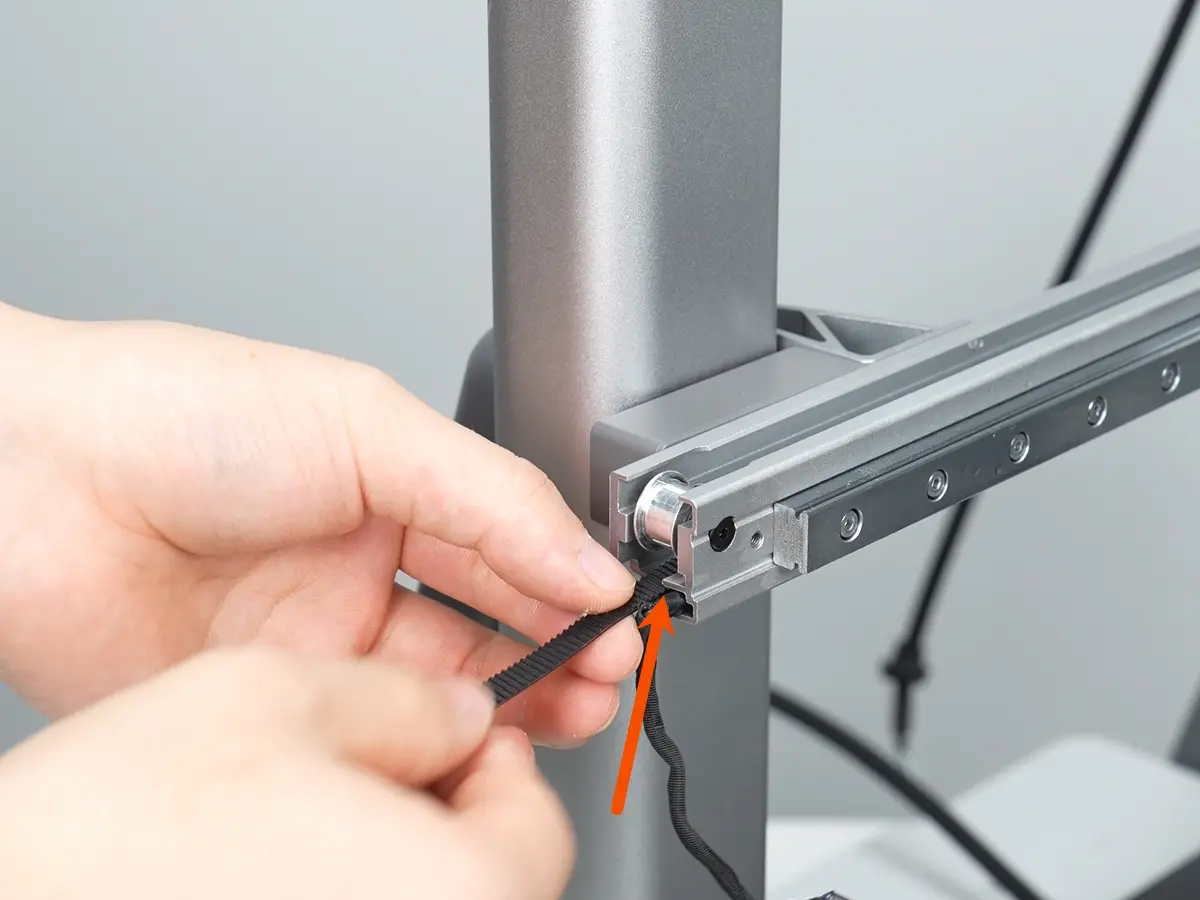

Før den nye rem ind i X-akse profilen med tandsiden opad. Når remmen når X-akse motoren, kan du bruge en pincet eller et lignende værktøj til at føre den rundt om motorens remskive.

Trin 2. Monter X-akse remklemmen

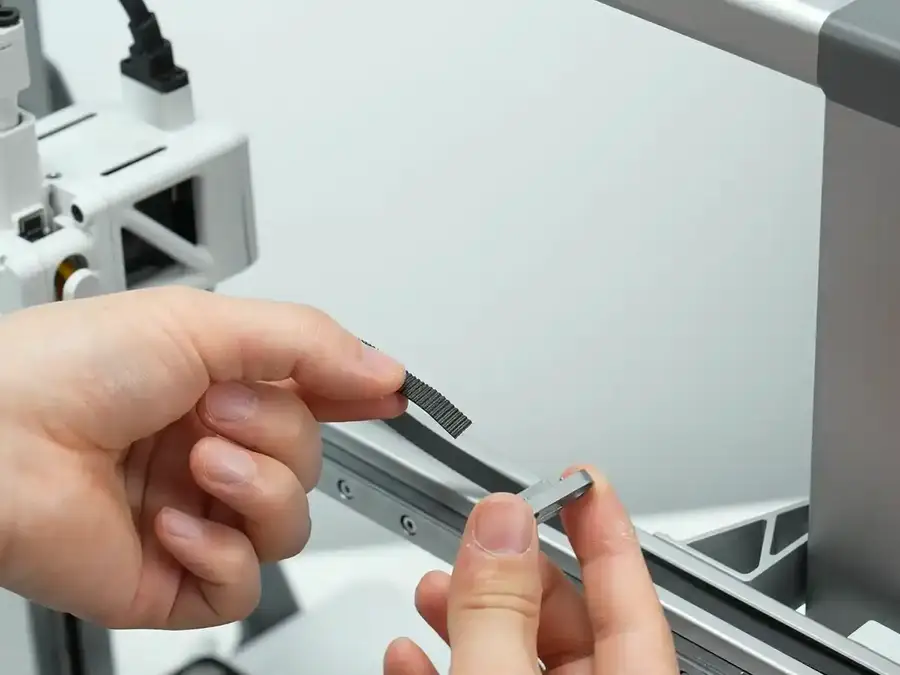

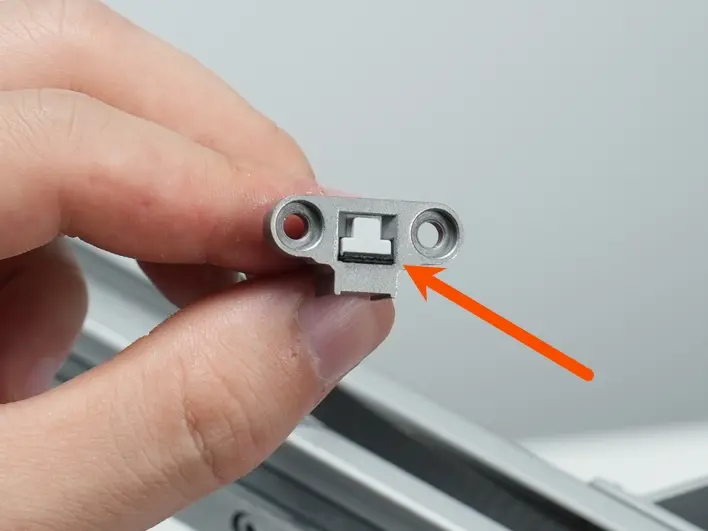

Ret plastklemmen ind efter remmens tænder, så kun en halv tand er synlig, og sæt den i den højre remklemme.

Når den er monteret korrekt, bør kun en halv remtand være synlig uden for klemmen. Hvis der er for mange eller ingen remtænder synlige, er monteringen forkert og kan give unøjagtige print og unormal remspænding.

Monter først den venstre klemme, og fastgør den med to skruer ved hjælp af en H2.0 unbrakonøgle. Monter derefter den højre klemme på samme måde.

Genmonter X-remmens spændeskrue og skive, men spænd ikke endnu. Bevæg printhovedet til venstre og højre flere gange for at frigøre remspændingen, og spænd derefter spændeskruen med en H2.0 unbrakonøgle.

Sørg for, at remmen ikke er snoet inde i X-akse profilen og er monteret parallelt under monteringen.

Trin 3. Monter endekappen

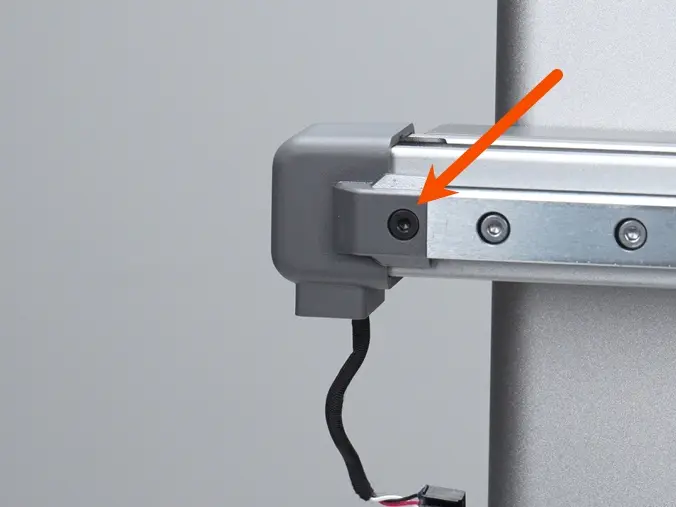

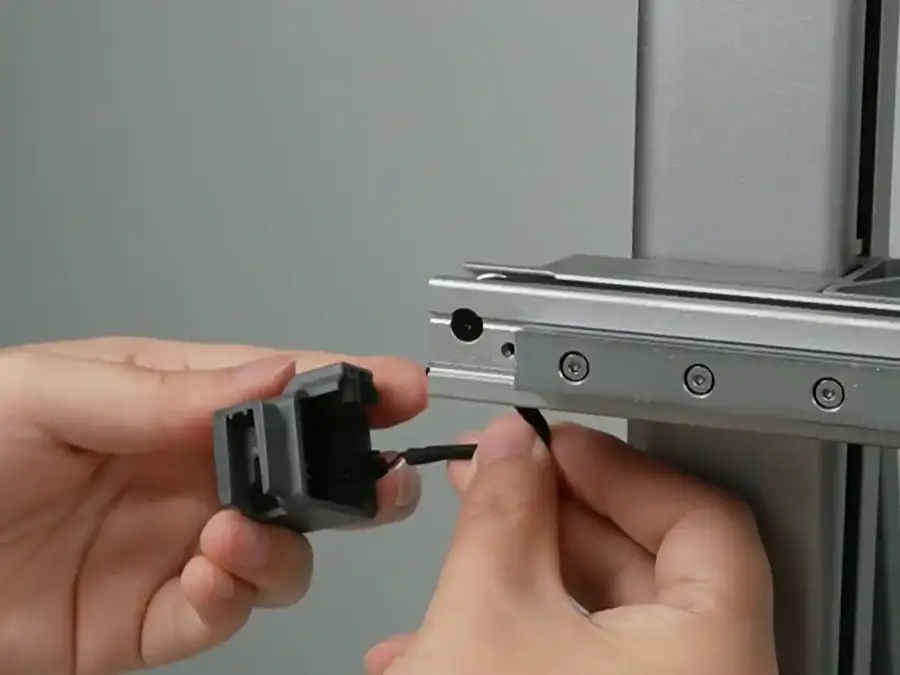

Genmonter endekappen som vist nedenfor, og fastgør endekappens skruer med en H2.0 unbrakonøgle.

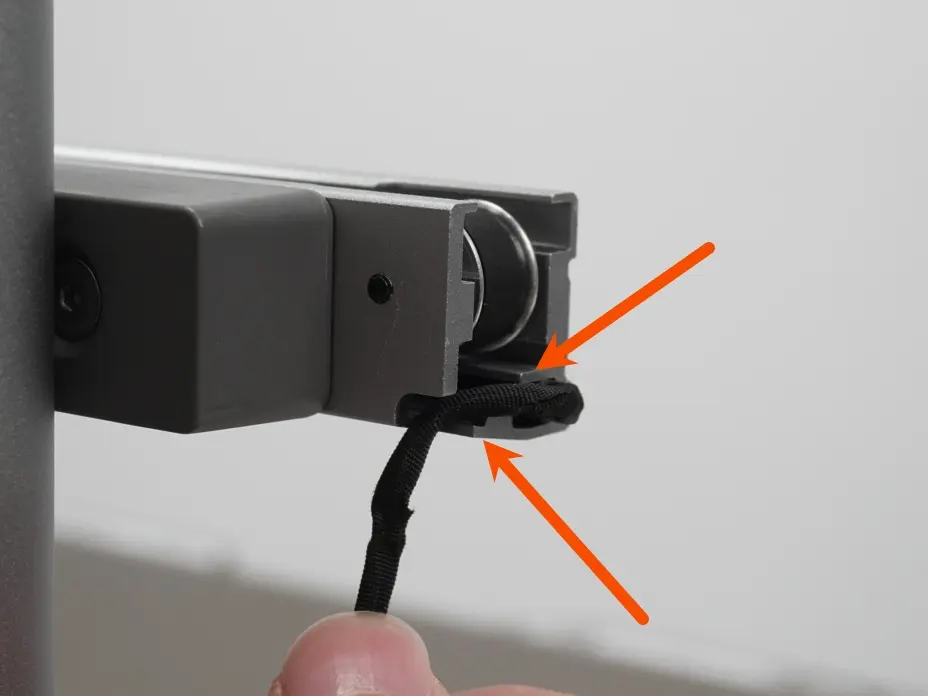

Sørg for, at kabelføringen inde i endekappen svarer til billedet nedenfor. Hvis kablerne ikke er korrekt placeret i profilens udskæring, kan endekappen ikke monteres korrekt.

Trin 4. Monter rensekluden

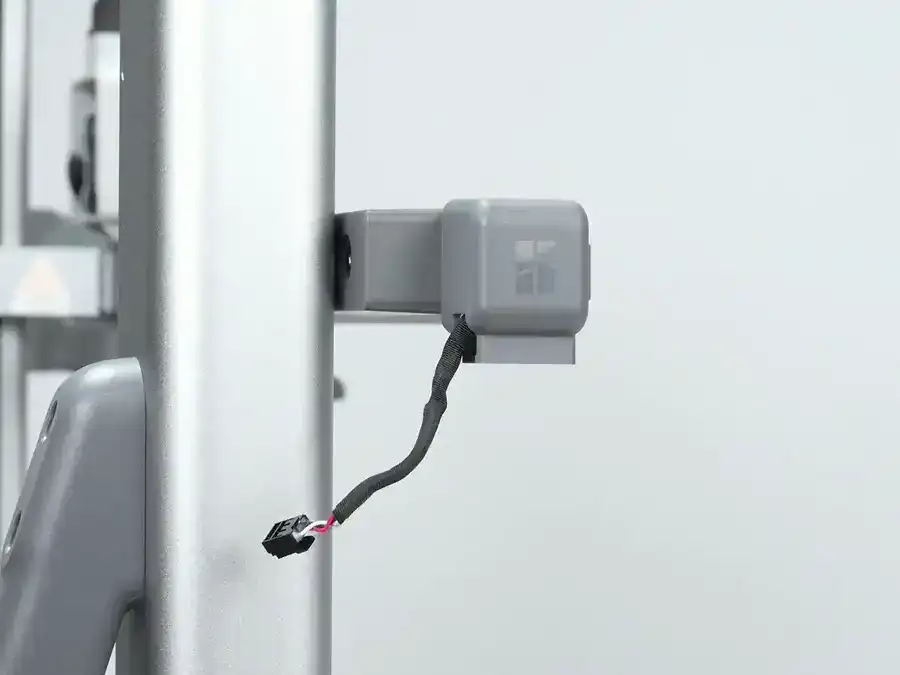

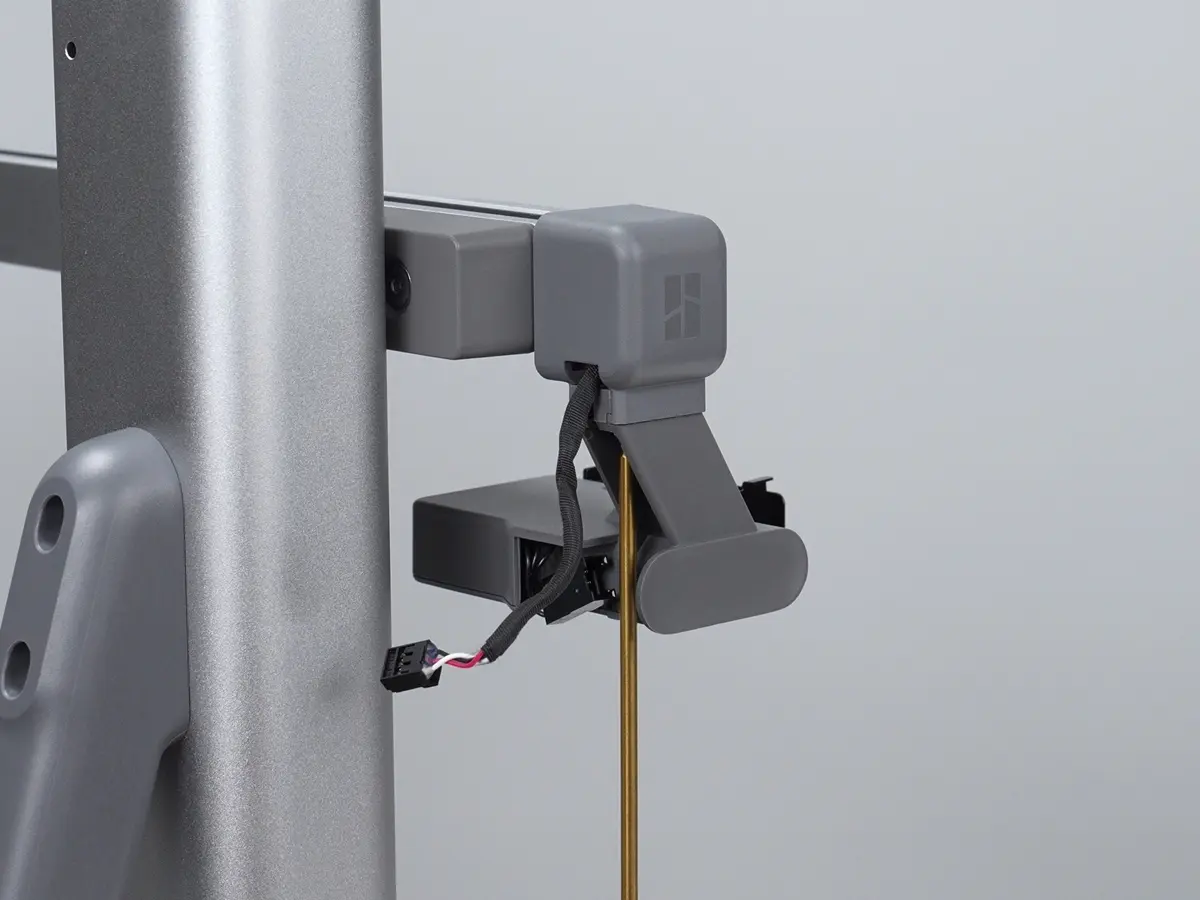

Skub rensekluden ind i fastgørelsesrillen bagfra, og fastgør den med en skrue ved hjælp af en H2.0 unbrakoskruetrækker.

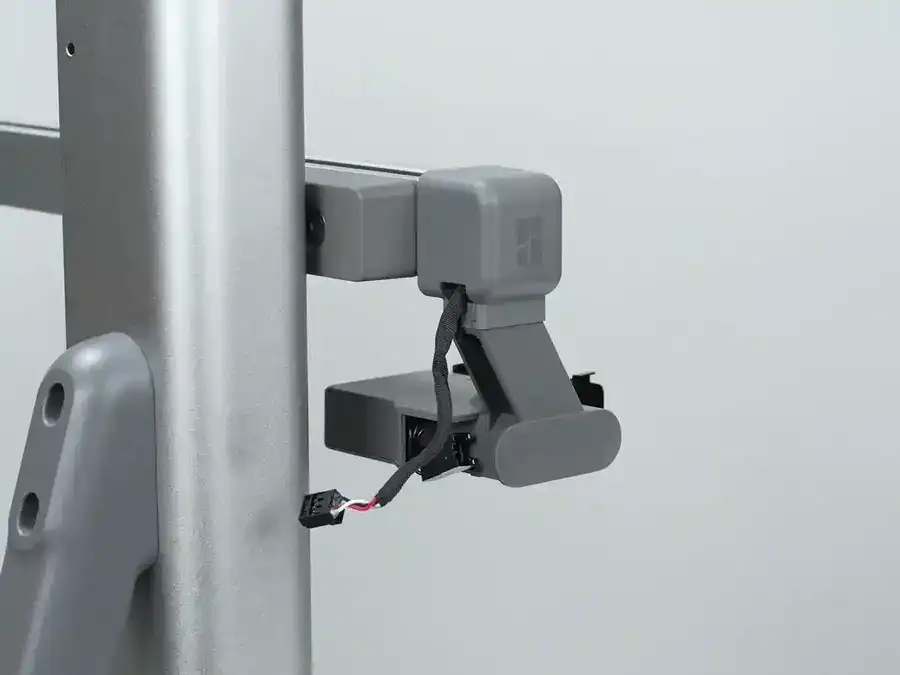

Tilslut stikket til rensekluden, og arrangér kablerne pænt.

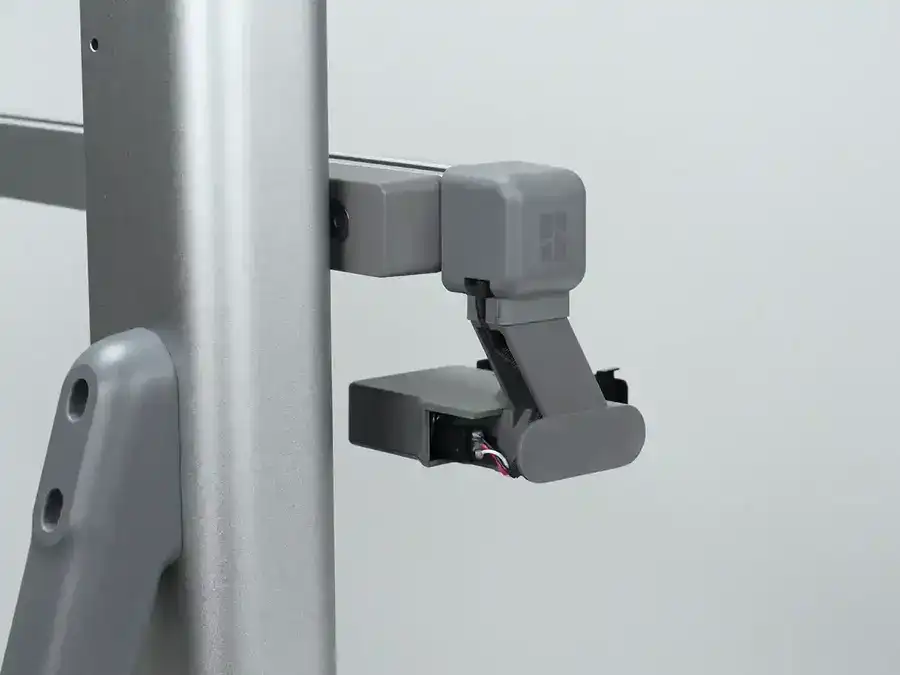

Genmonter dækslet til rensekluden som vist nedenfor.

Trin 5. Monter X-akse motordækslet

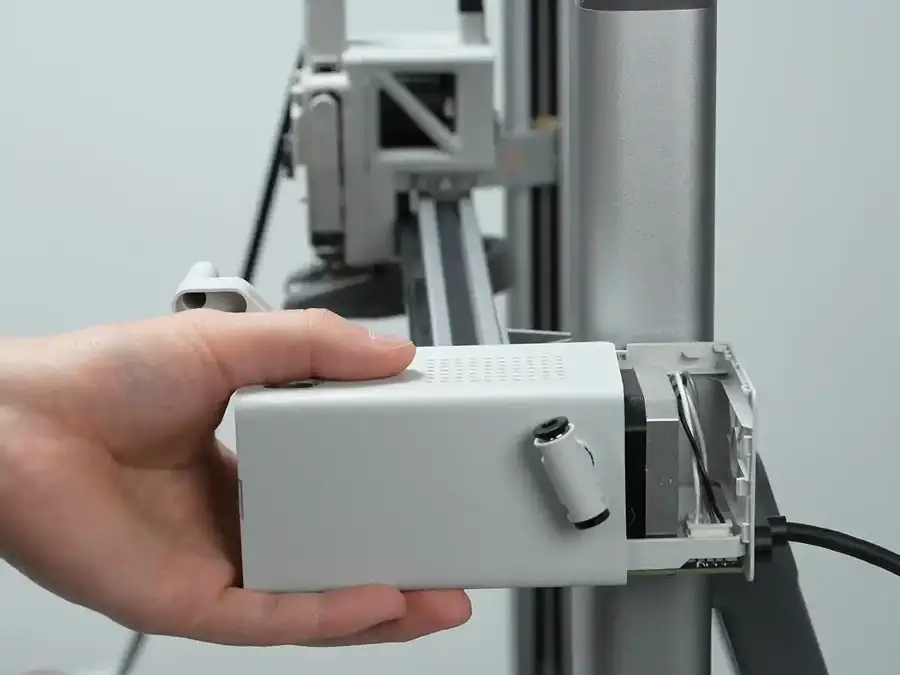

Genmonter X-akse motordækslet som vist nedenfor, vær opmærksom på ikke at klemme nogen kabler, og spænd de fire skruer med en H2.0 unbrakonøgle.

Trin 6. Monter printhovedkablet

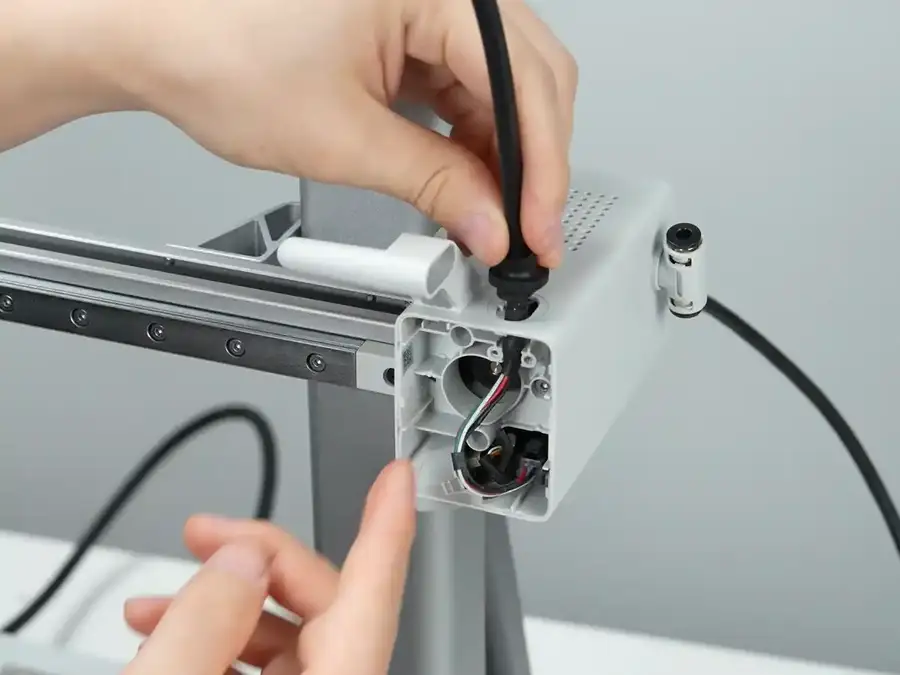

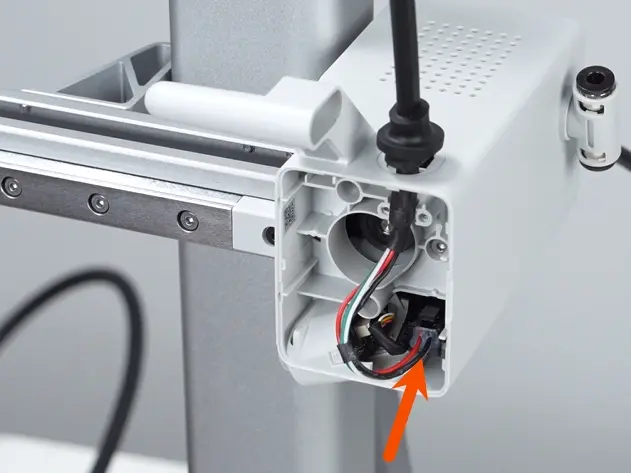

Sæt printhovedkablet i relækortet som vist, og fastgør derefter kablet med låsetappen.

Monter metalklemmen, og fastgør derefter kablet ved at spænde de to skruer med en H2.0 unbrakonøgle.

Trin 7. Monter Live View-kameraet

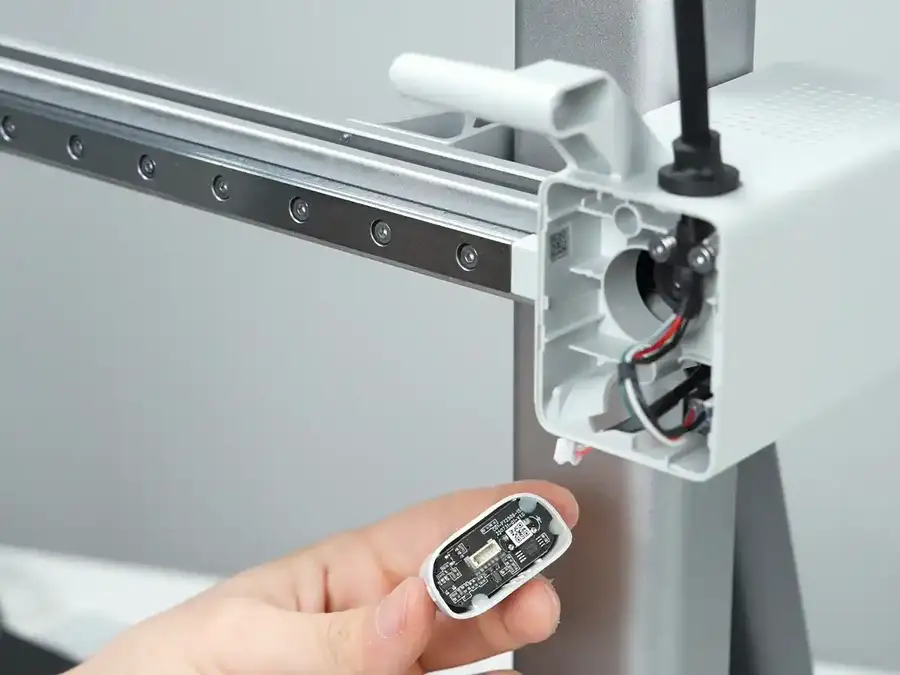

Tilslut Live View-kameramodulets stik, og skub derefter kameraet på plads.

Trin 8. Monter frontpanelet på X-akse motordækslet

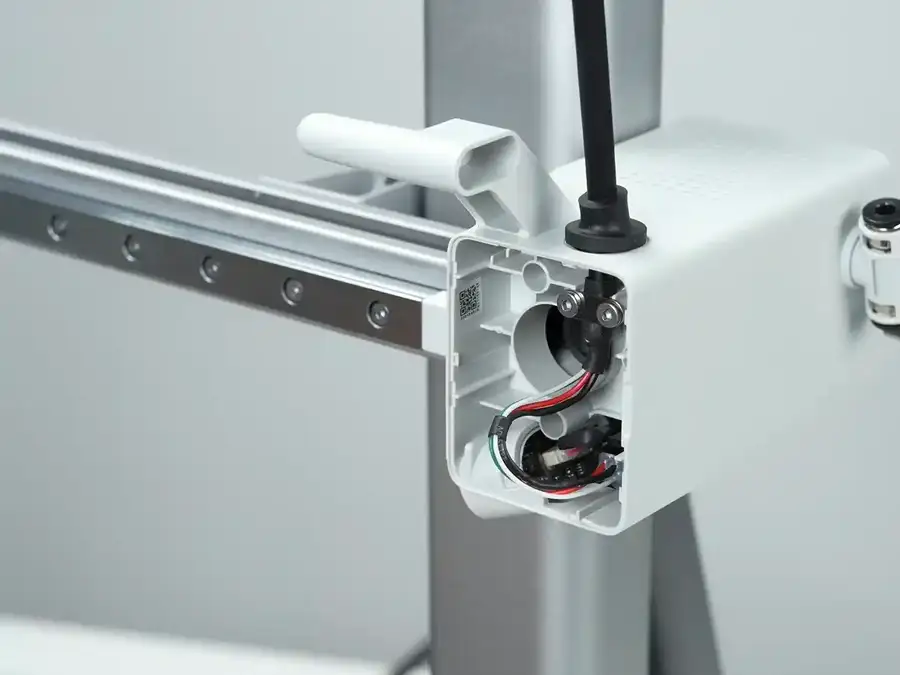

Arrangér kablerne, og genmonter derefter frontpanelet på X-akse motordækslet.
