Udskiftning af toolhead-blok til A2L

Toolhead-blok

🔎 Find A2L toolhead-blokken i Bambu Lab butikken.

Hvornår skal du udskifte?

• Toolhead-blokken er beskadiget.
• Skruehullet i toolhead-blokken er slidt over.
• Udskiftning anbefales af Bambu Labs tekniske support.

Nødvendigt værktøj og materialer

• A2L toolhead-blok
• H2.0 unbrakoskruetrækker
• H1.5 unbrakoskruetrækker
• Pincet

Udskiftning af toolhead-blokken tager omkring 40 minutter.

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og medføre skader på elektronikken samt sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du er i tvivl om noget i denne guide, anbefaler vi, at du indsender en teknisk supportsag om dit problem, så hjælper vi dig hurtigst muligt.

Fjern toolhead-blokken

Trin 1. Fjern hotend

Følg Udskiftning af silikonesok og hotend til A2L for at fjerne hotend.

Trin 2. Fjern TH-kortet

Følg Udskiftning af TH-kort til A2L for at fjerne TH-kortet.

Trin 3. Fjern cutting-modulets adapterkort

Se Udskiftning af cutting-modulets adapterkort til A2L for at fjerne cutting-modulets adapterkort.

Trin 4. Fjern ekstruderenheden

Følg Udskiftning af ekstruderenhed til A2L for at fjerne den.

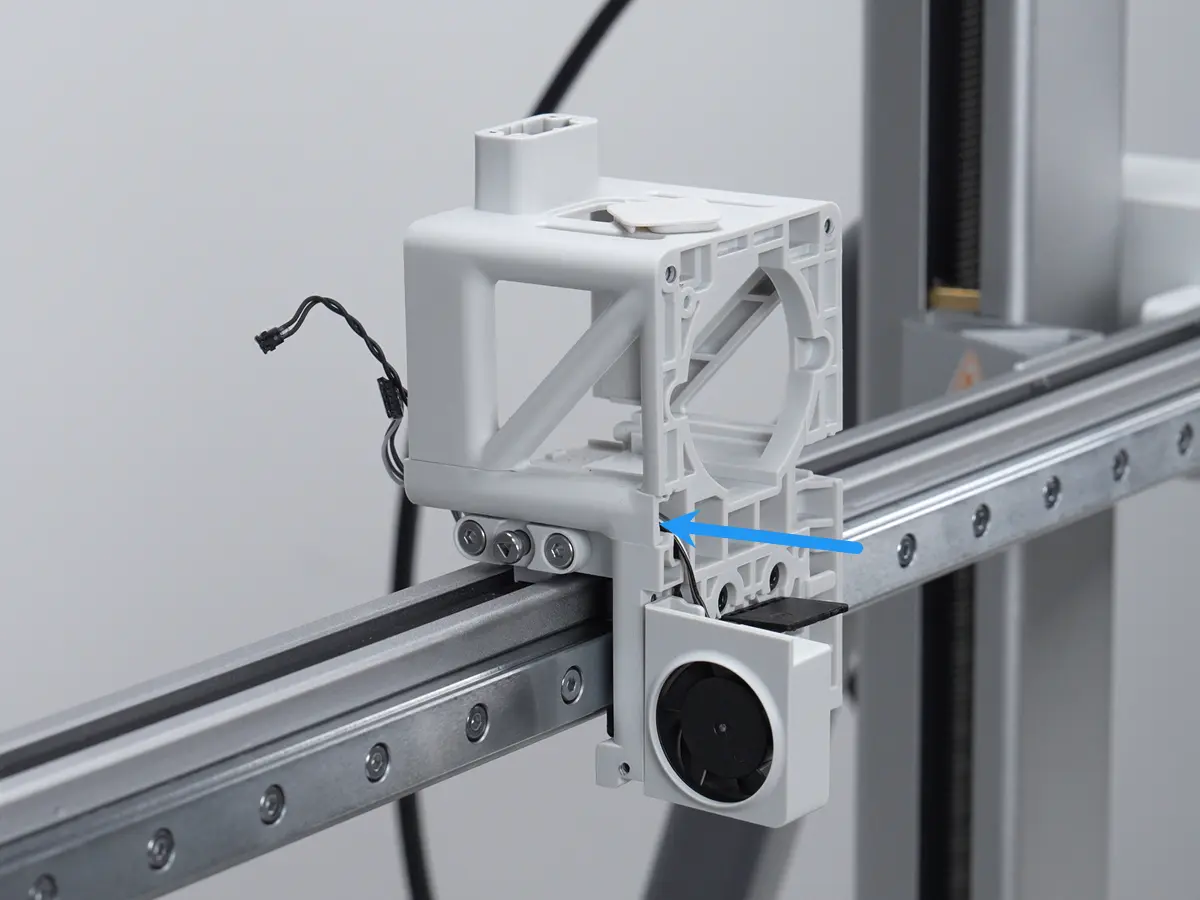

Trin 5. Fjern venstre og højre kabeldæksel

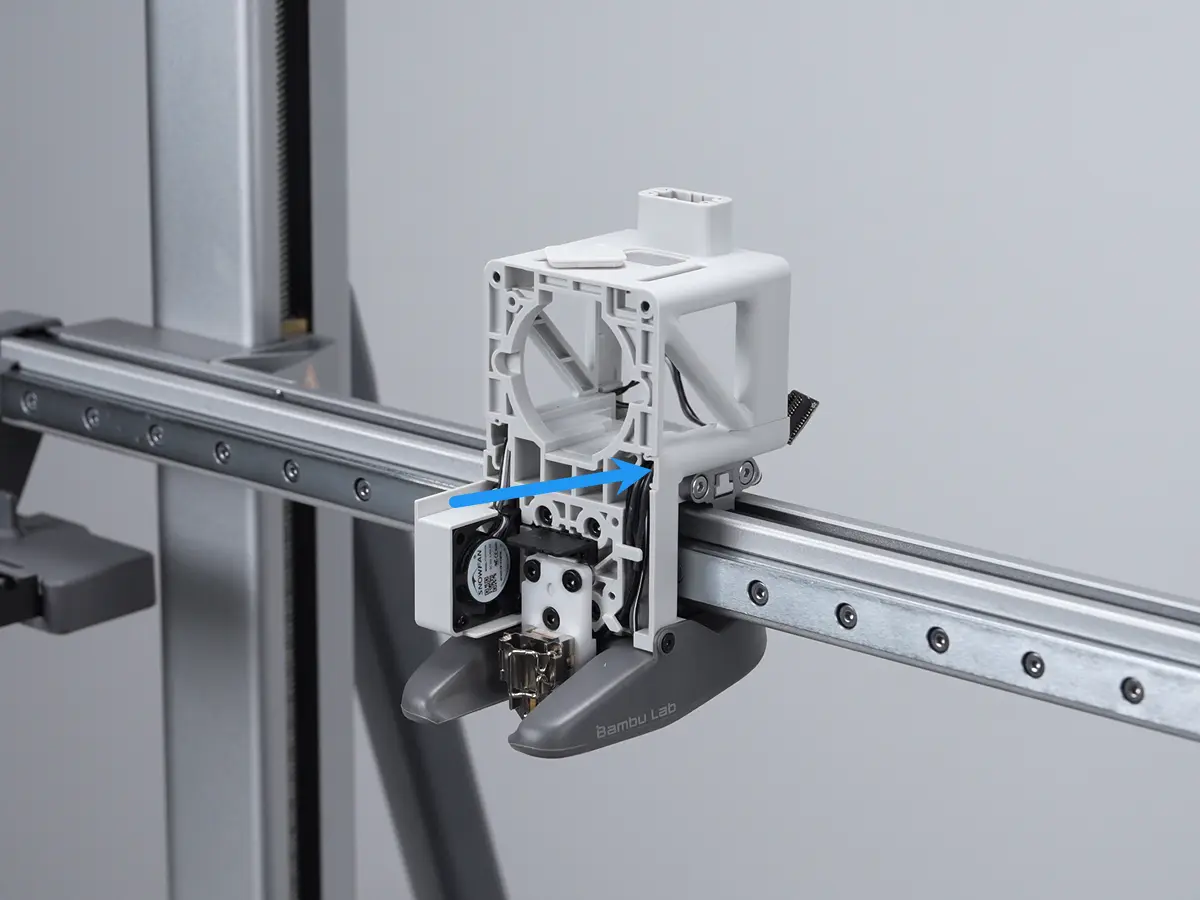

Skub venstre og højre kabeldæksel bagud

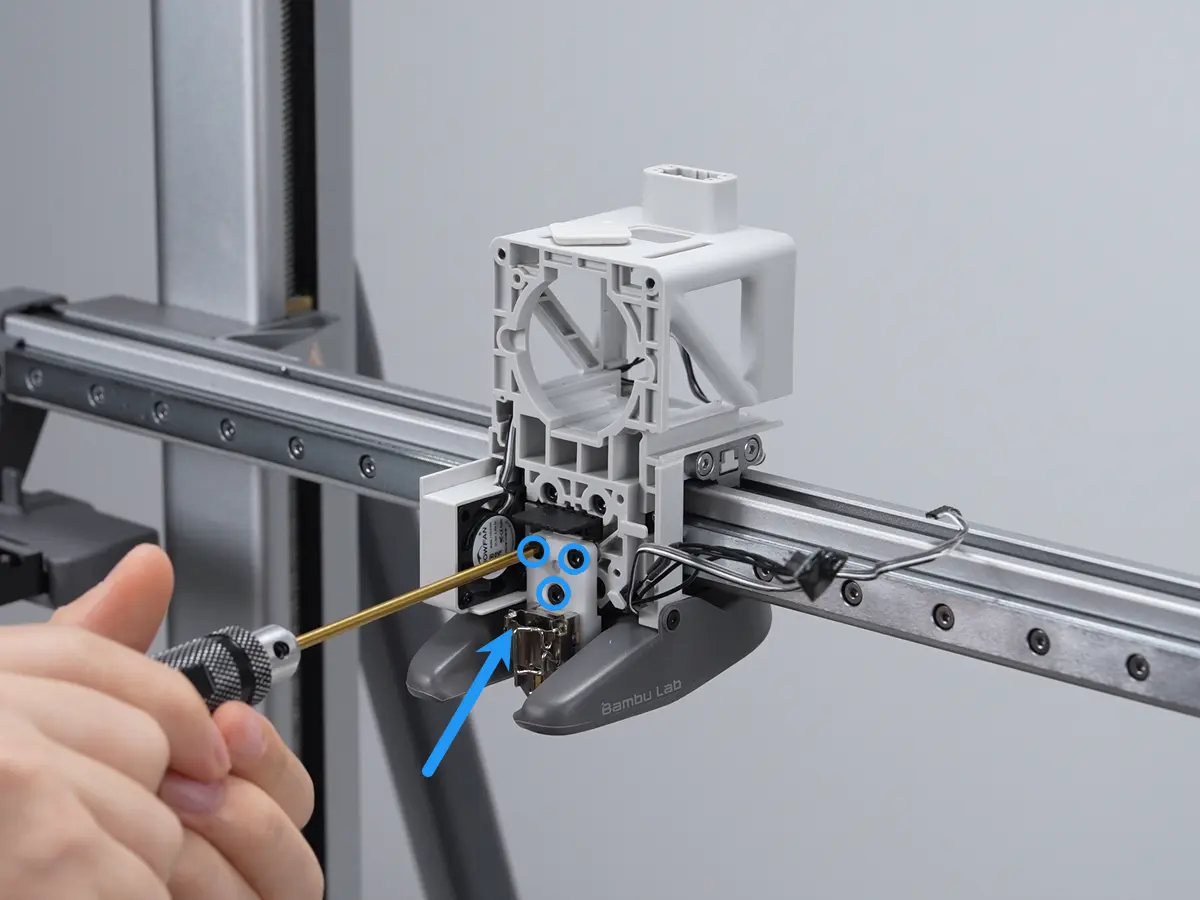

Trin 6. Fjern hotend-varmeenheden

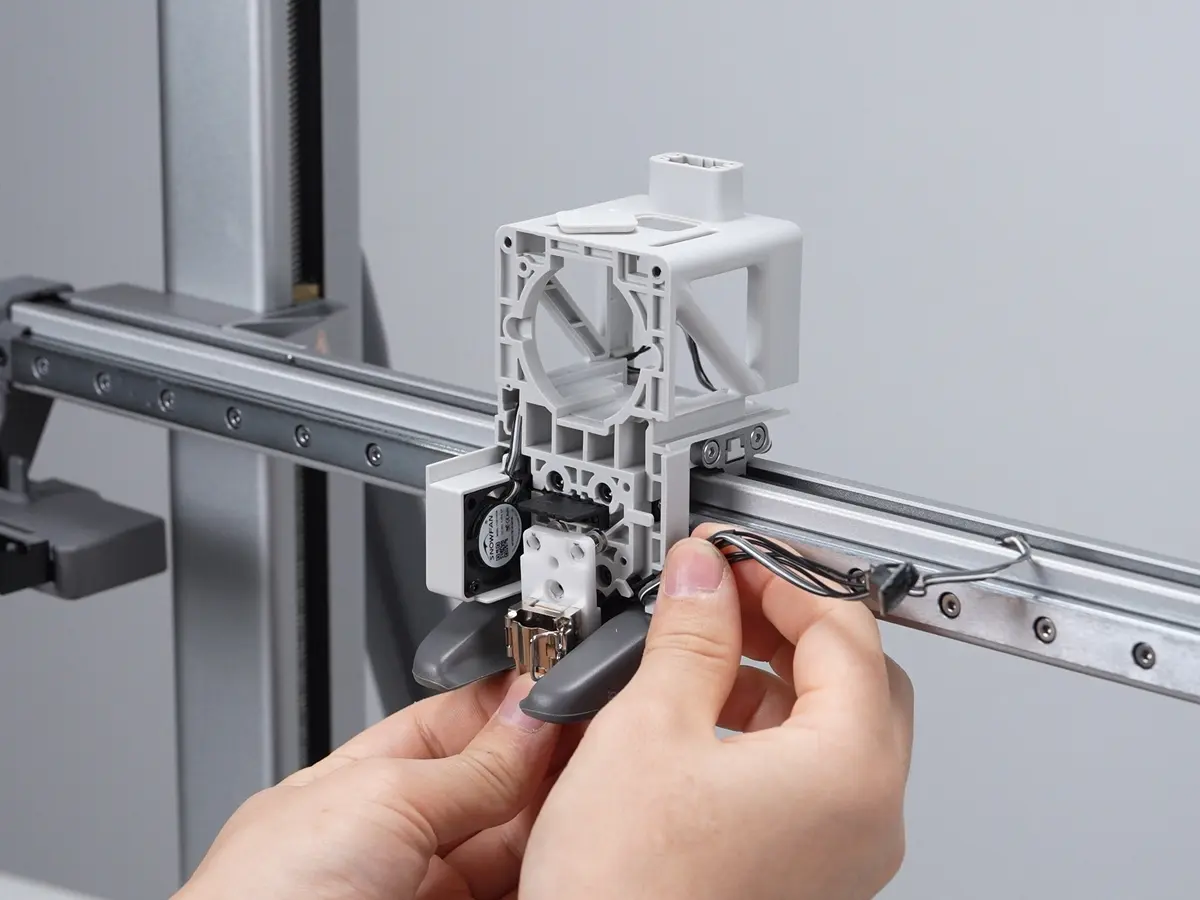

Brug en H2.0 unbrakoskruetrækker til at fjerne de tre viste skruer, og tag derefter hotend-varmeenheden af.

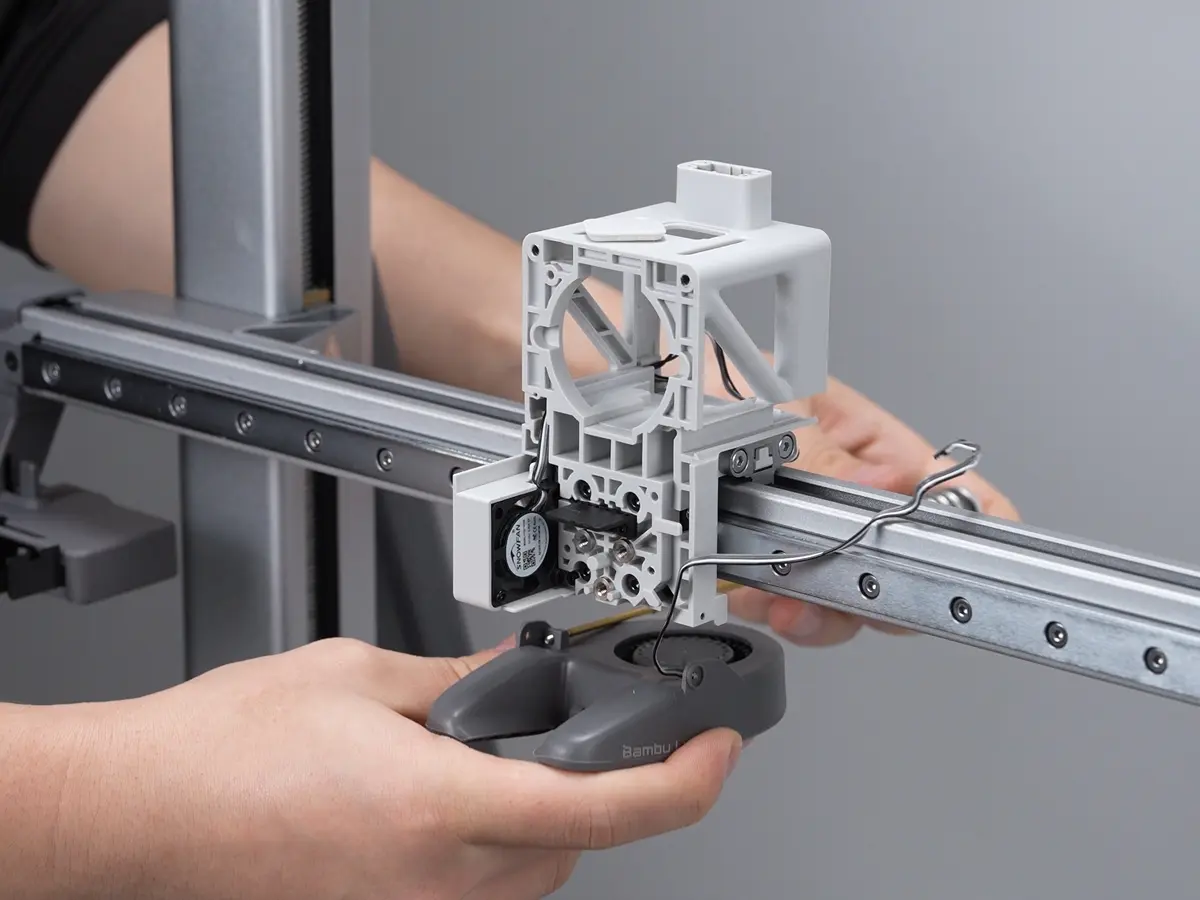

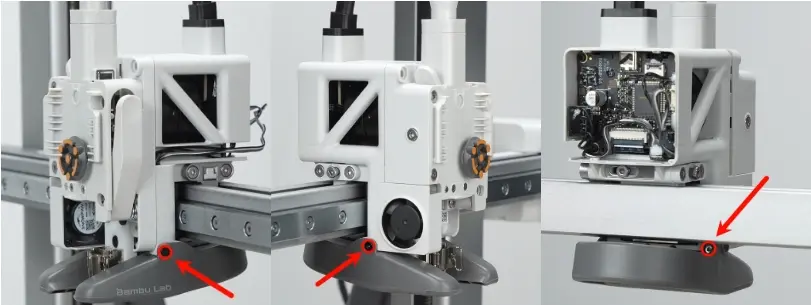

Trin 7. Fjern køleblæseren til emnet

Brug en H1.5 unbrakoskruetrækker til at fjerne de tre viste skruer, og løft derefter forsigtigt køleblæseren til emnet nedad for at fjerne den.

Trin 8. Fjern køleblæseren til hotend

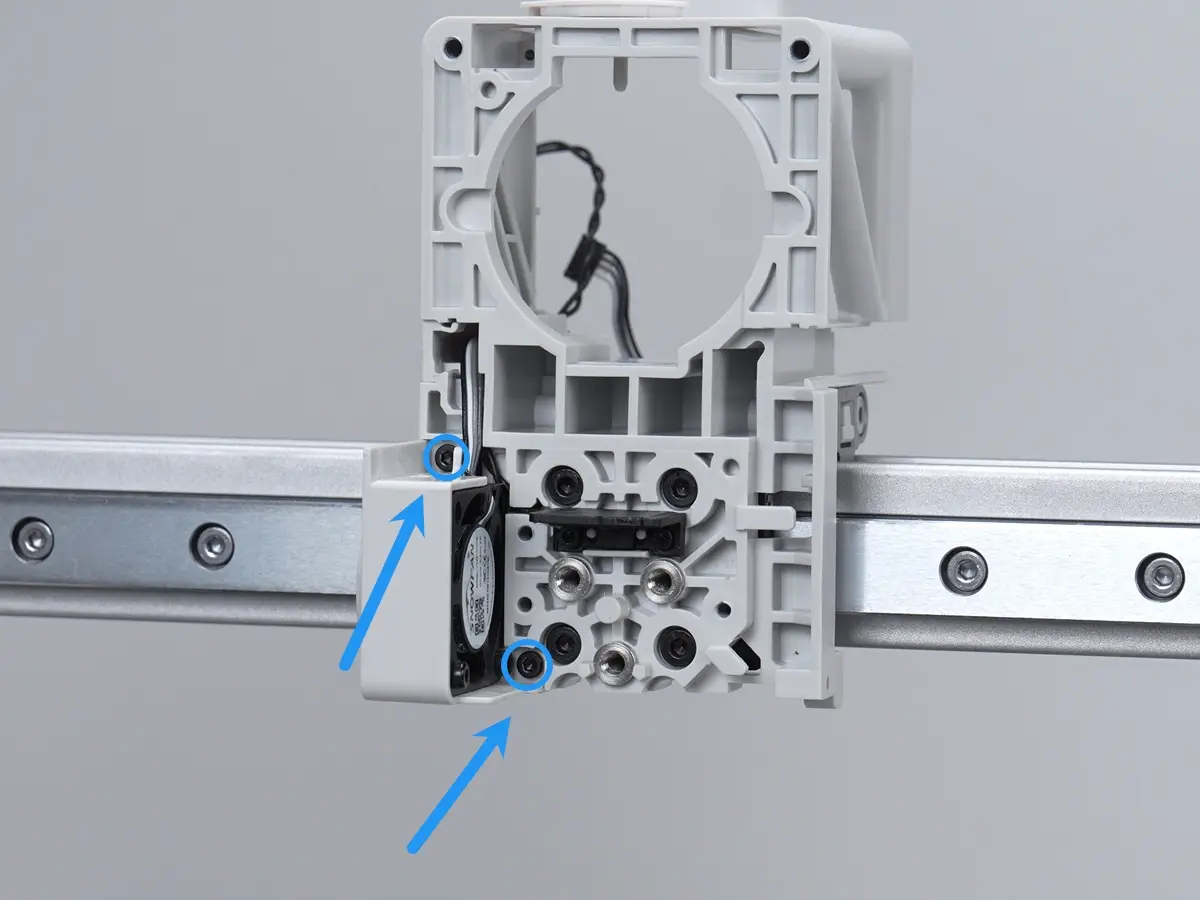

Brug en H1.5 unbrakoskruetrækker til at fjerne de to skruer, og tag derefter køleblæseren til hotend af.

Trin 9. Fjern hvirvelstrømsspolen

Brug en H1.5 unbrakoskruetrækker til at fjerne de to skruer, og tag derefter hvirvelstrømsspolen af.

Trin 10. Fjern X-akse-remmen

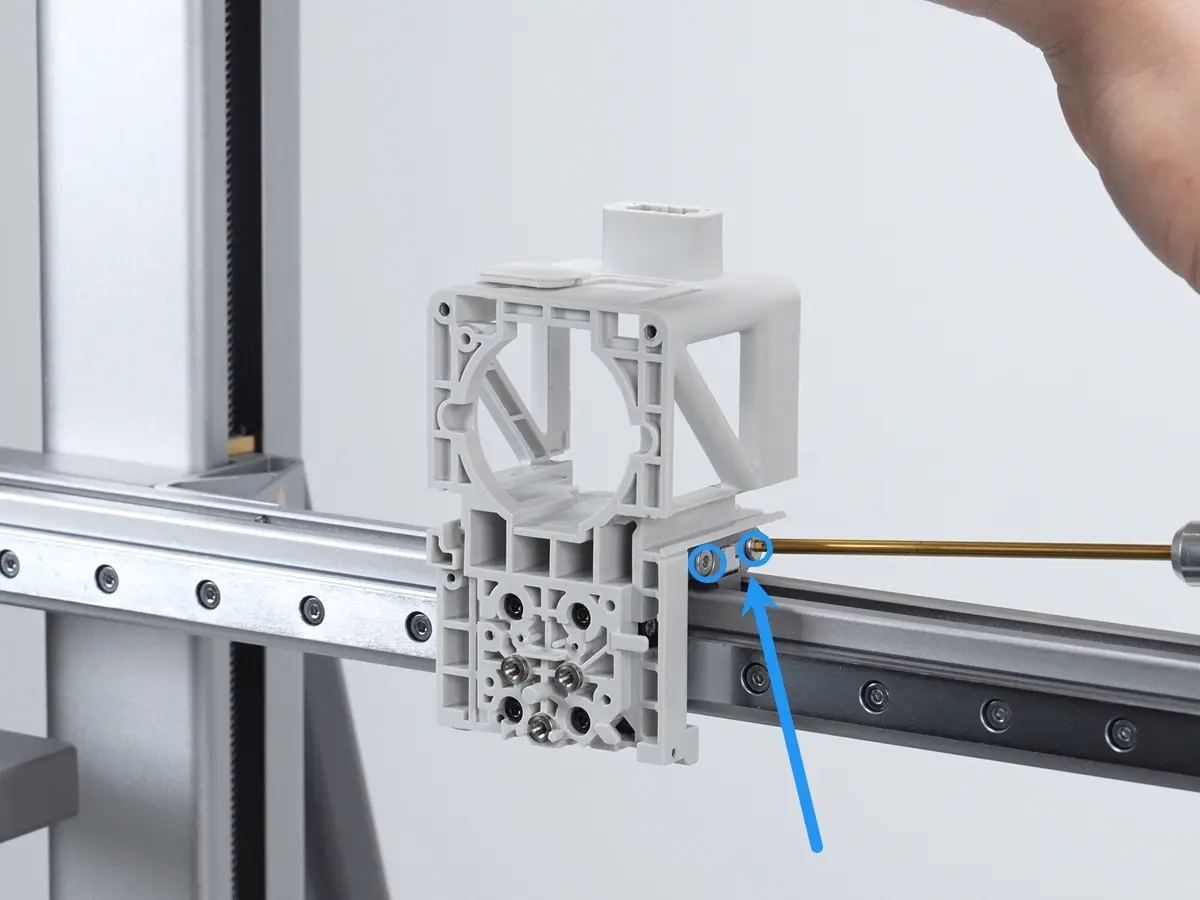

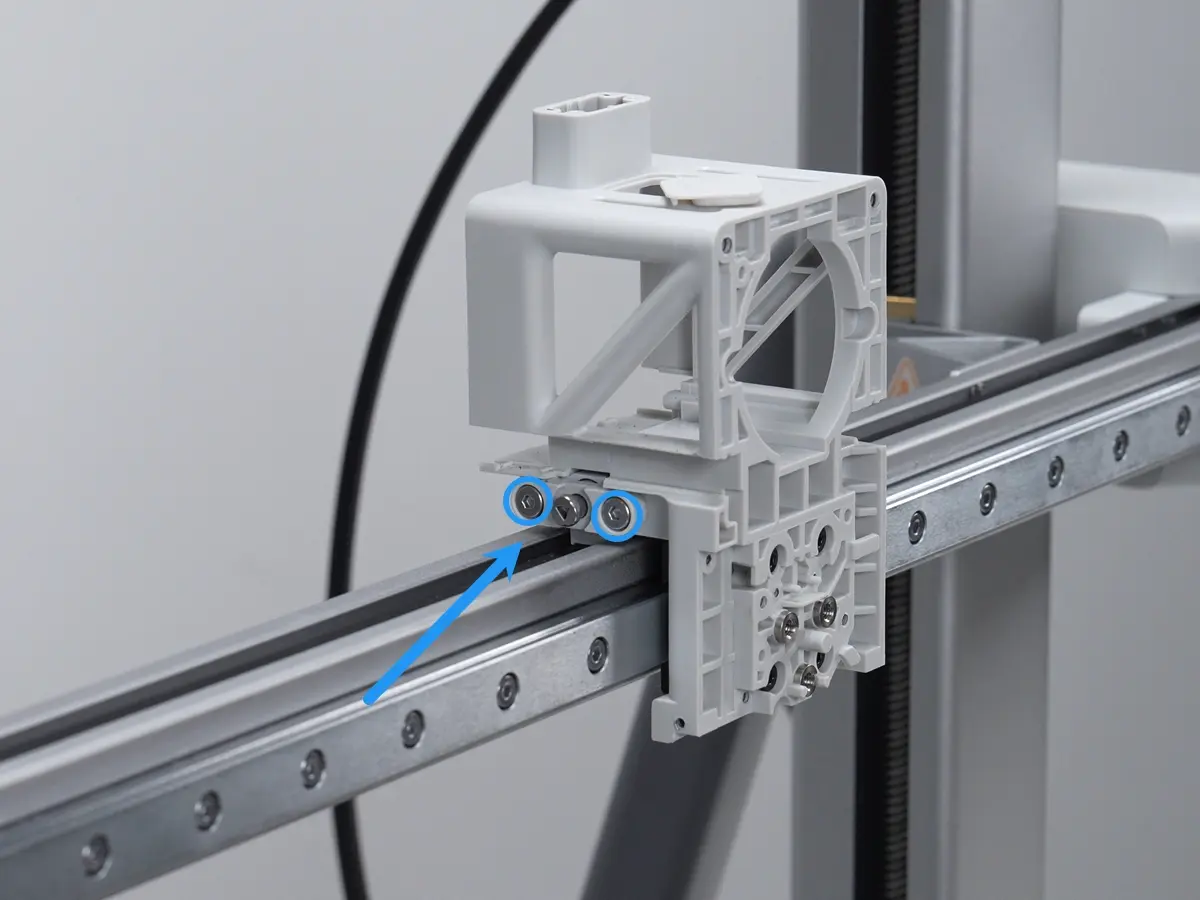

Brug en H2.0 unbrakoskruetrækker til at fjerne to skruer på hver side af toolhead-blokken.

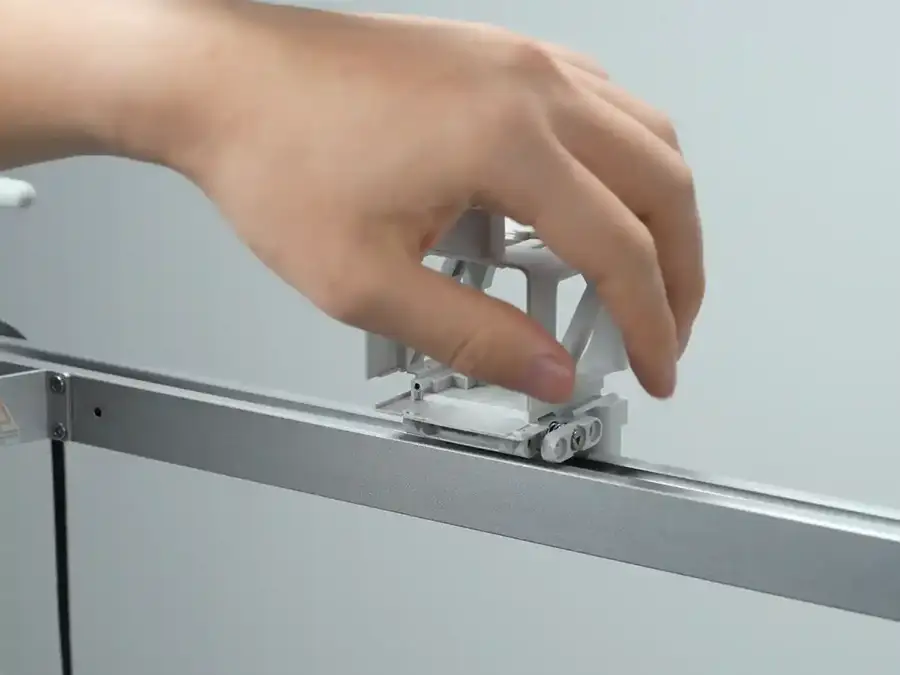

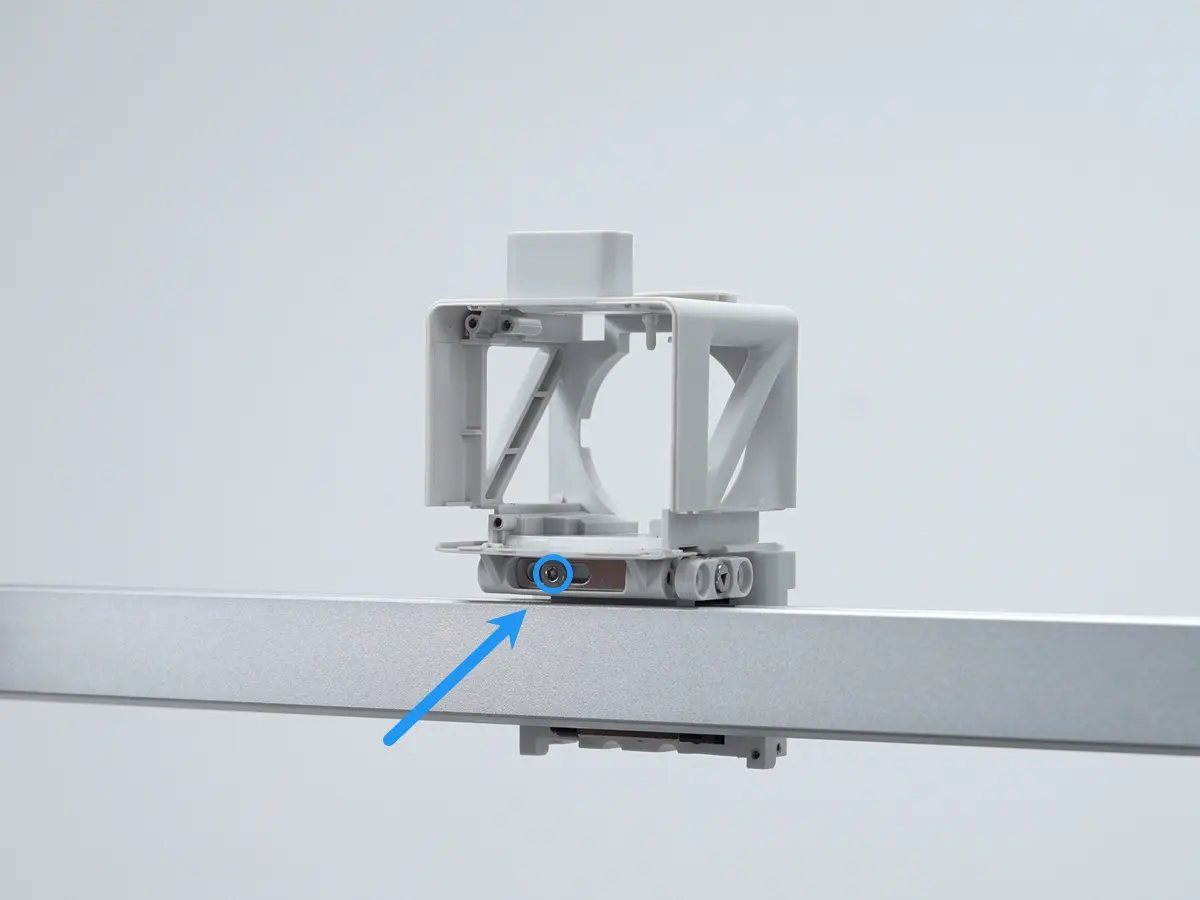

Brug en H2.0 unbrakoskruetrækker til at fjerne strammeskruen bag på toolhead-blokken. Fjern skruen sammen med dens spændeskive, og træk derefter den højre remstrammer ud.

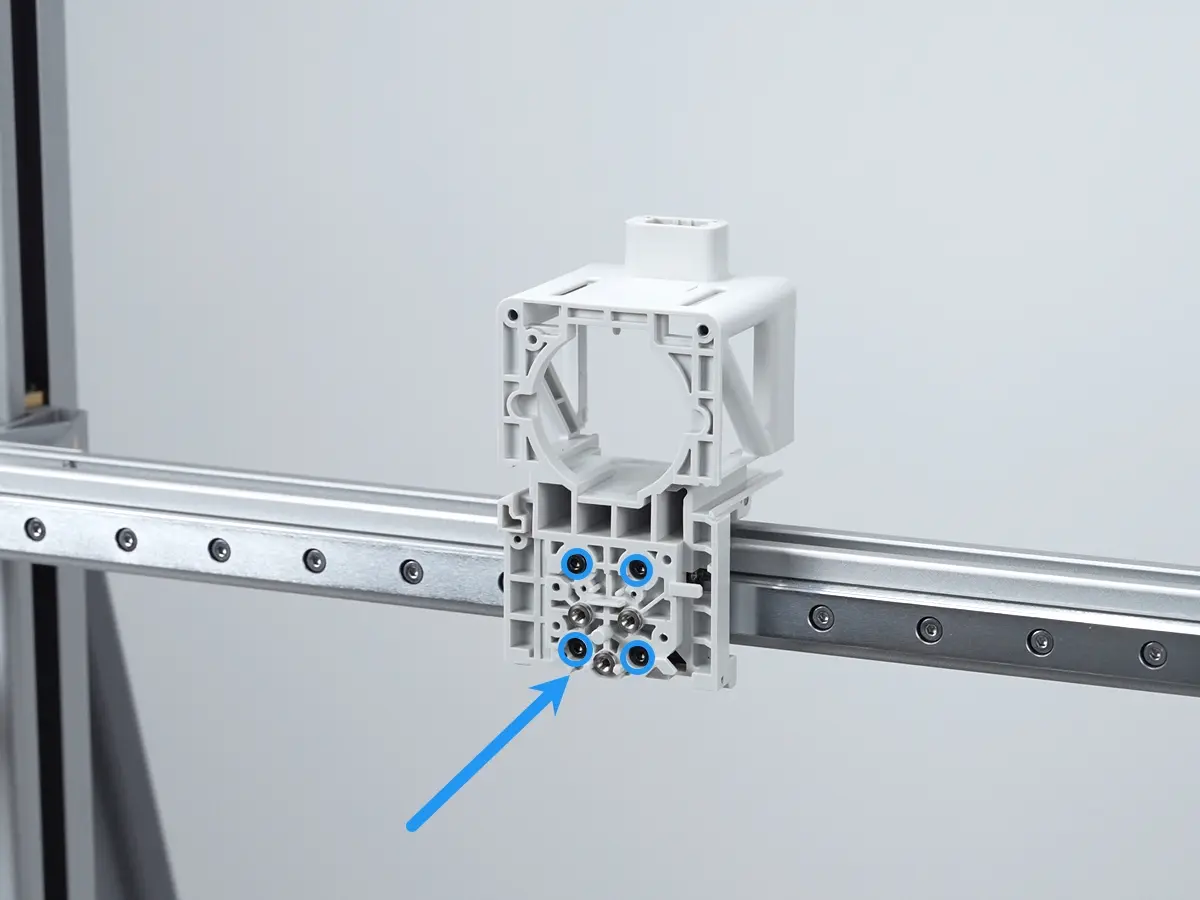

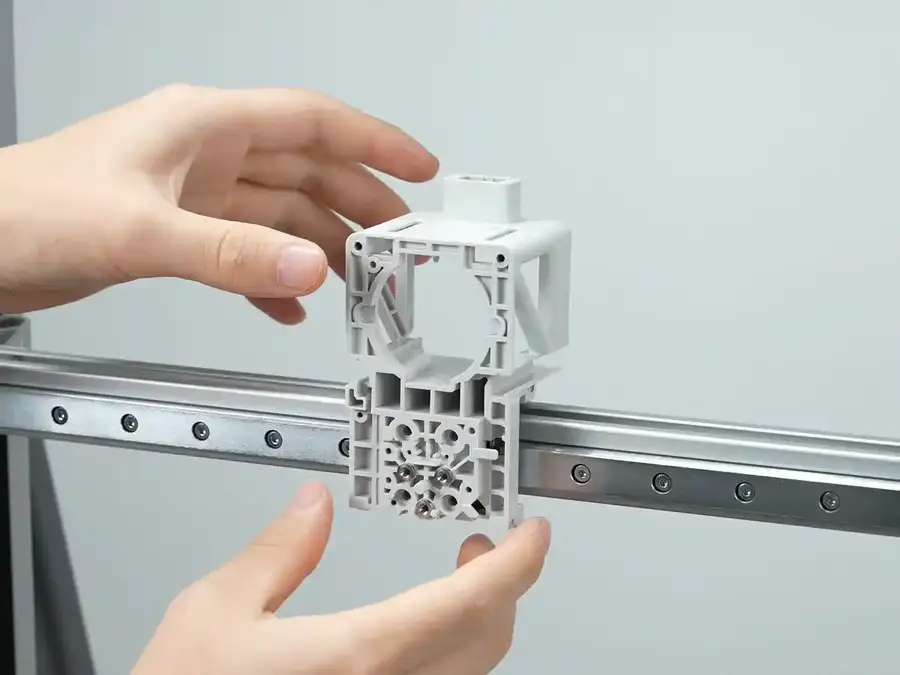

Trin 11. Fjern toolhead-blokken

Brug en H2.0 unbrakoskruetrækker til at fjerne de fire skruer, og skub derefter toolhead-blokken fremad.

Montér den nye toolhead-blok

Trin 1. Montér toolhead-blokken

Skub toolhead-blokken ind i skinneblokken, og brug en H2.0 unbrakoskruetrækker til at spænde alle fire skruer.

Trin 2. Montér X-akse-remmen

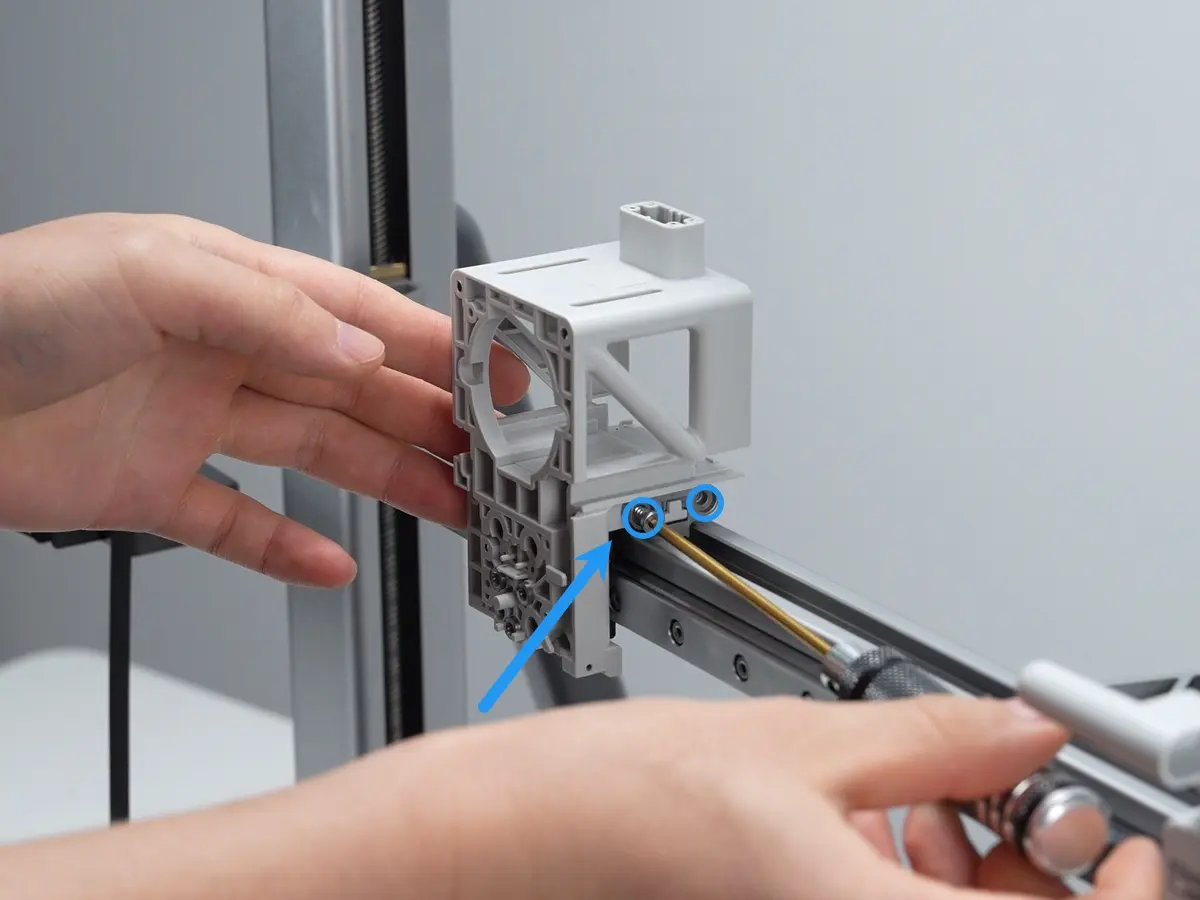

Sæt den højre remklemme ind i toolhead-blokken, og brug en H2.0 unbrakoskruetrækker til at fastgøre den med de to skruer.

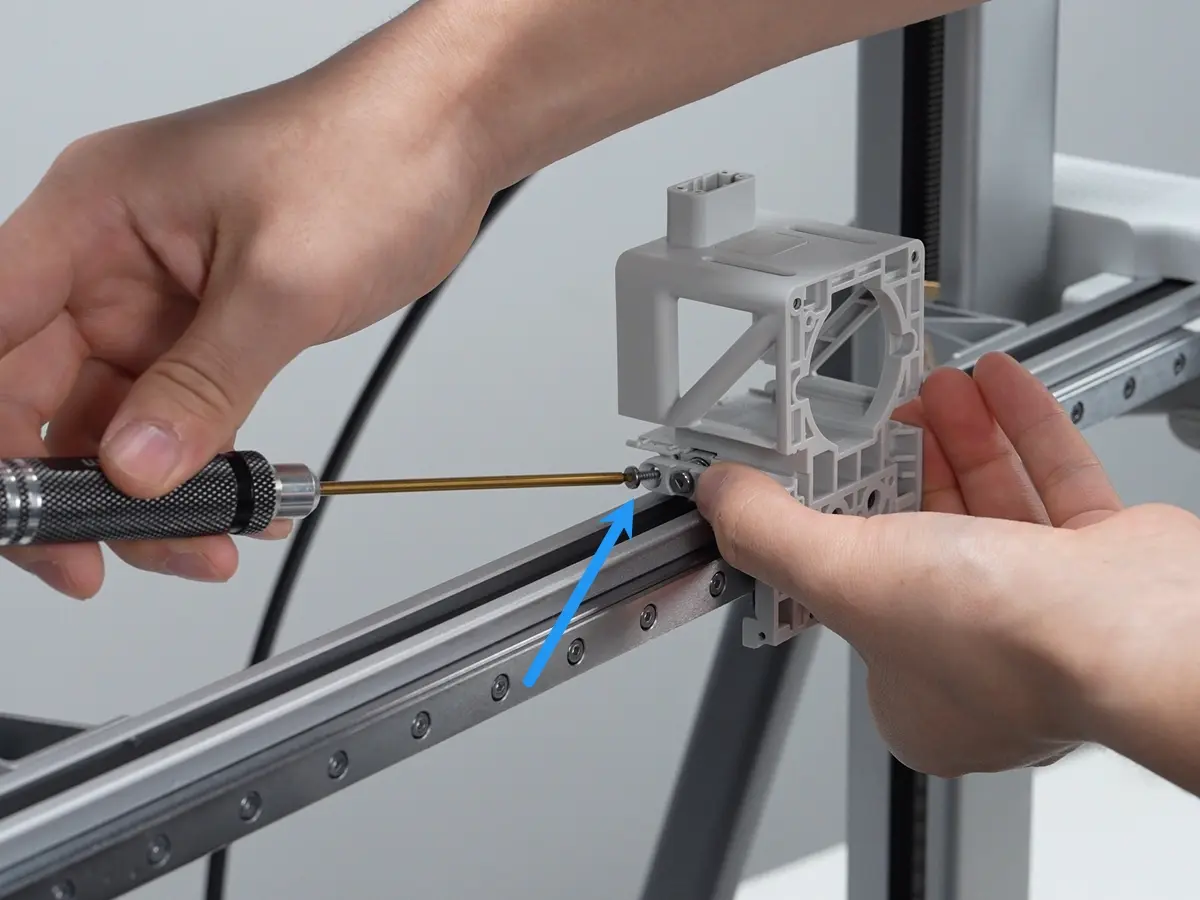

Sæt den venstre remklemme ind i toolhead-blokken, og brug en H2.0 unbrakoskruetrækker til at fastgøre den med de to skruer. På dette tidspunkt har remmen en vis spænding, så du kan holde klemmen med hånden for at hjælpe med monteringen.

ℹ️ Bemærk: Før du monterer remklemmen, skal du sikre dig, at remmen ikke er snoet. Hvis den er, skal du rette den ud før montering.

Montér strammeskruen og spændeskiven, men spænd ikke skruen endnu. Flyt toolhead frem og tilbage et par gange, og spænd strammeskruen, når remspændingen er udløst.

Trin 3. Montér hvirvelstrømsspolen

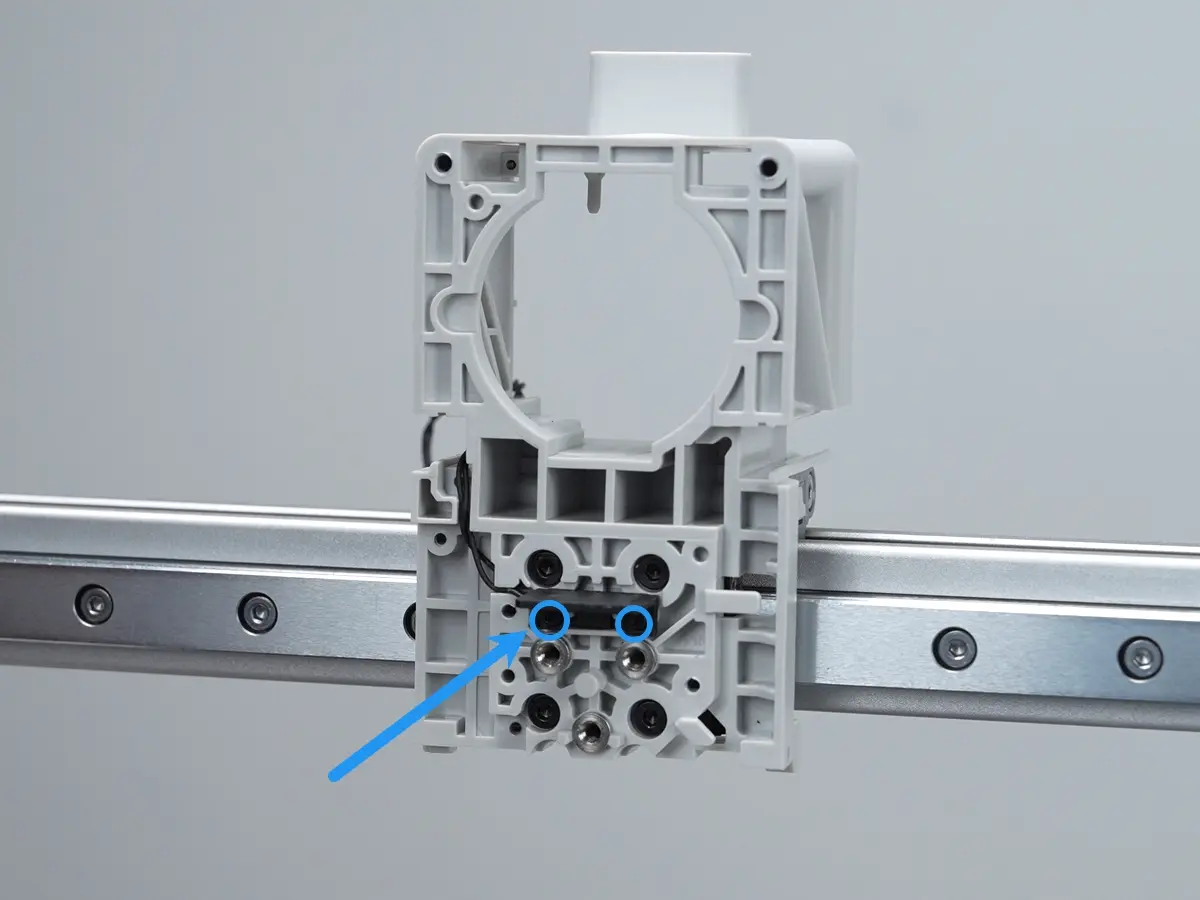

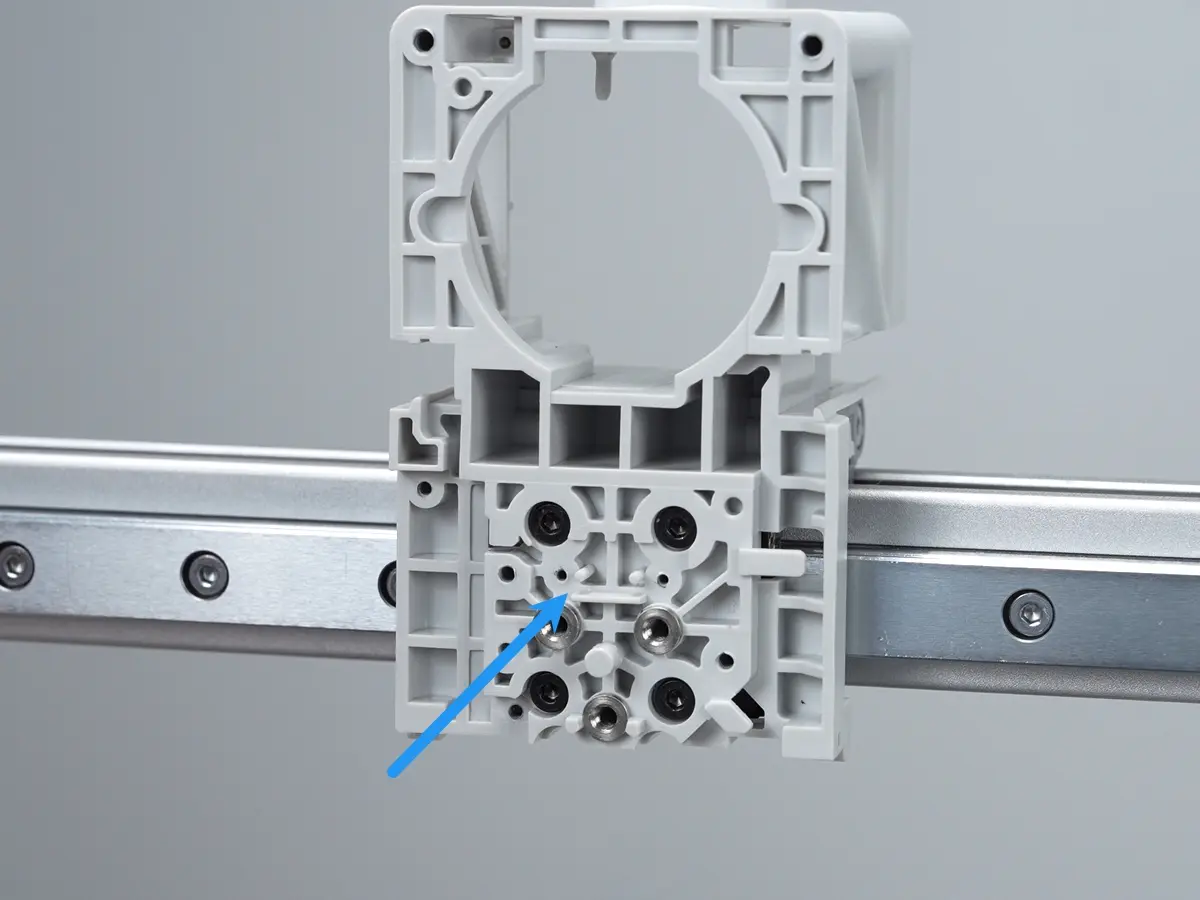

Ret positioneringsfremspringene på toolhead-beslaget ind, og montér hvirvelstrømsspoleenheden igen. Fastgør den med to skruer ved hjælp af en H1.5 unbrakoskruetrækker, og før derefter kablerne pænt ind i kabelkanalen.

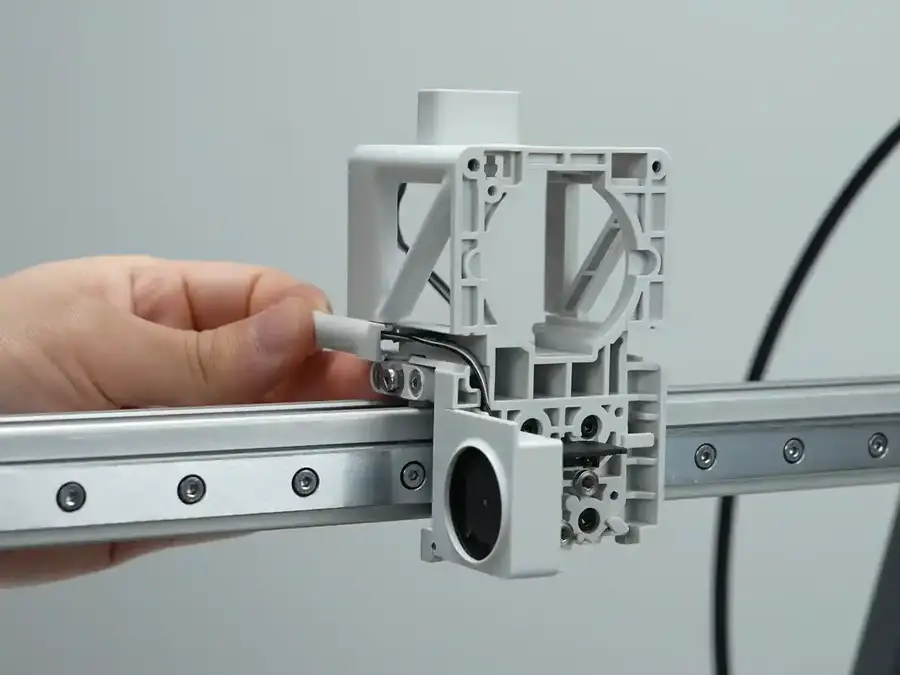

Trin 4. Montér køleblæseren til hotend

Se illustrationen nedenfor for at placere blæseren, og fastgør den med to skruer ved hjælp af en H1.5 unbrakoskruetrækker. Arrangér kablerne i kabelkanalen, og montér derefter venstre dæksel.

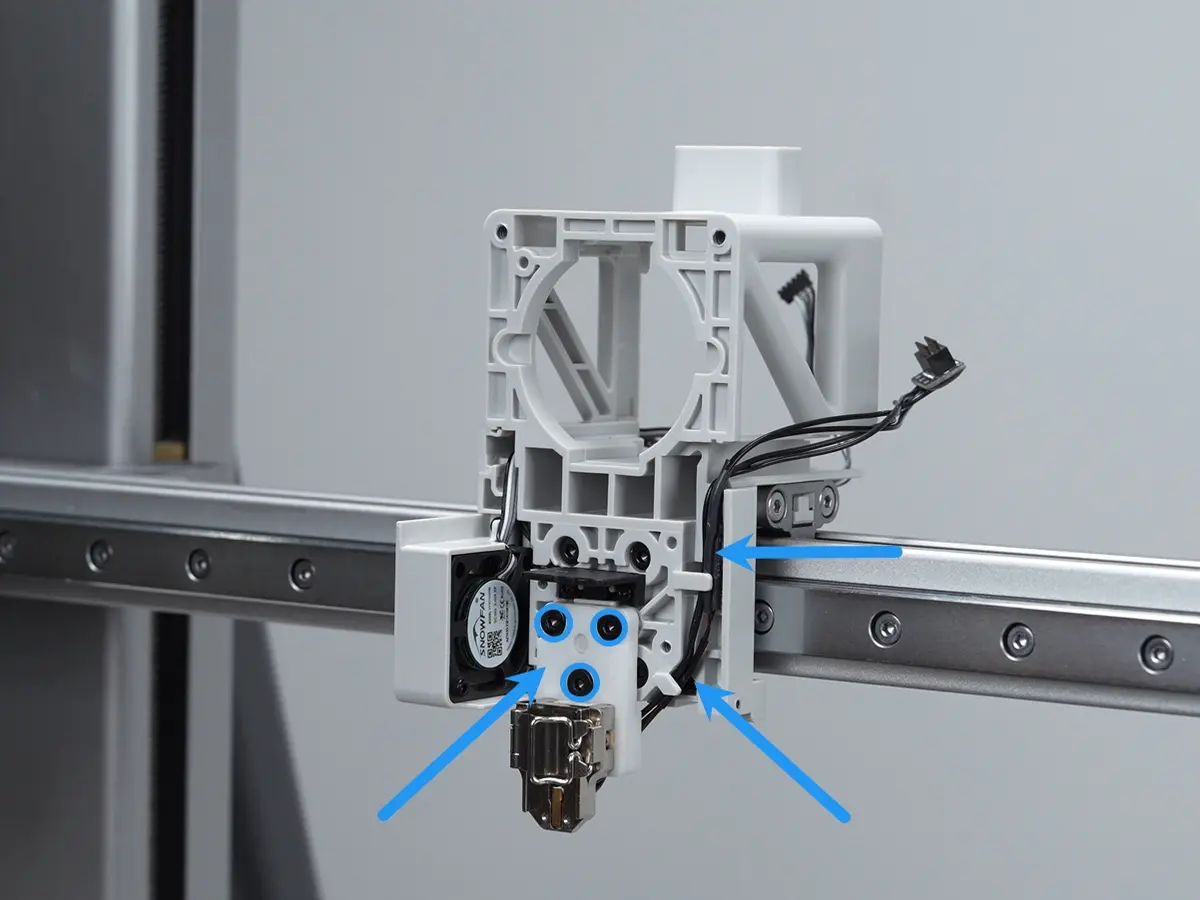

Trin 5. Montér hotend-varmeenheden

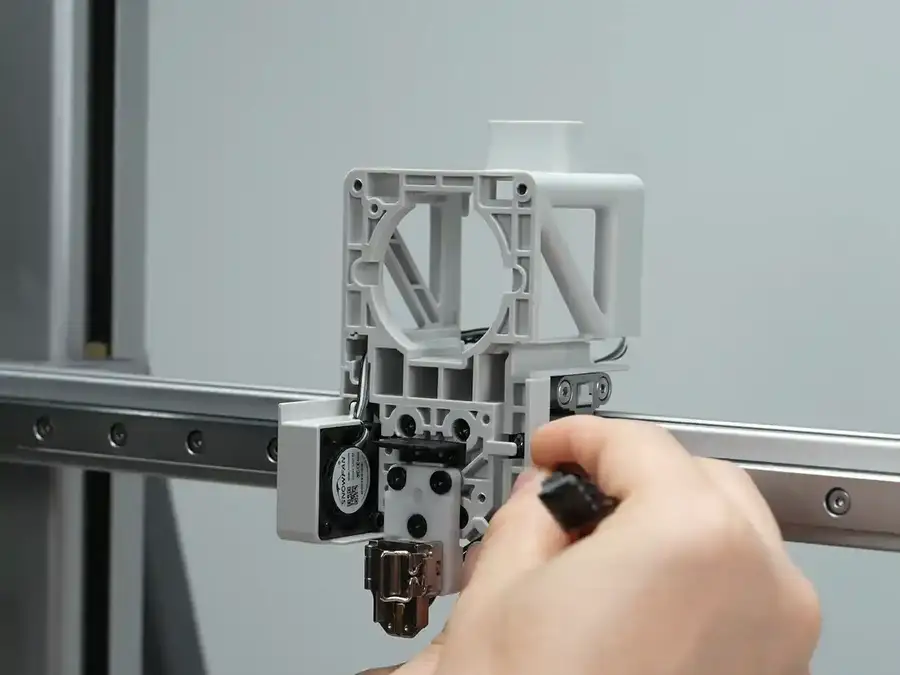

Placér hotend-varmeenheden som vist på illustrationen nedenfor, og fastgør den med tre skruer ved hjælp af en H2.0 unbrakoskruetrækker. Arrangér forbindelsesledningerne pænt i kabelkanalen.

Trin 6. Montér køleblæseren til emnet

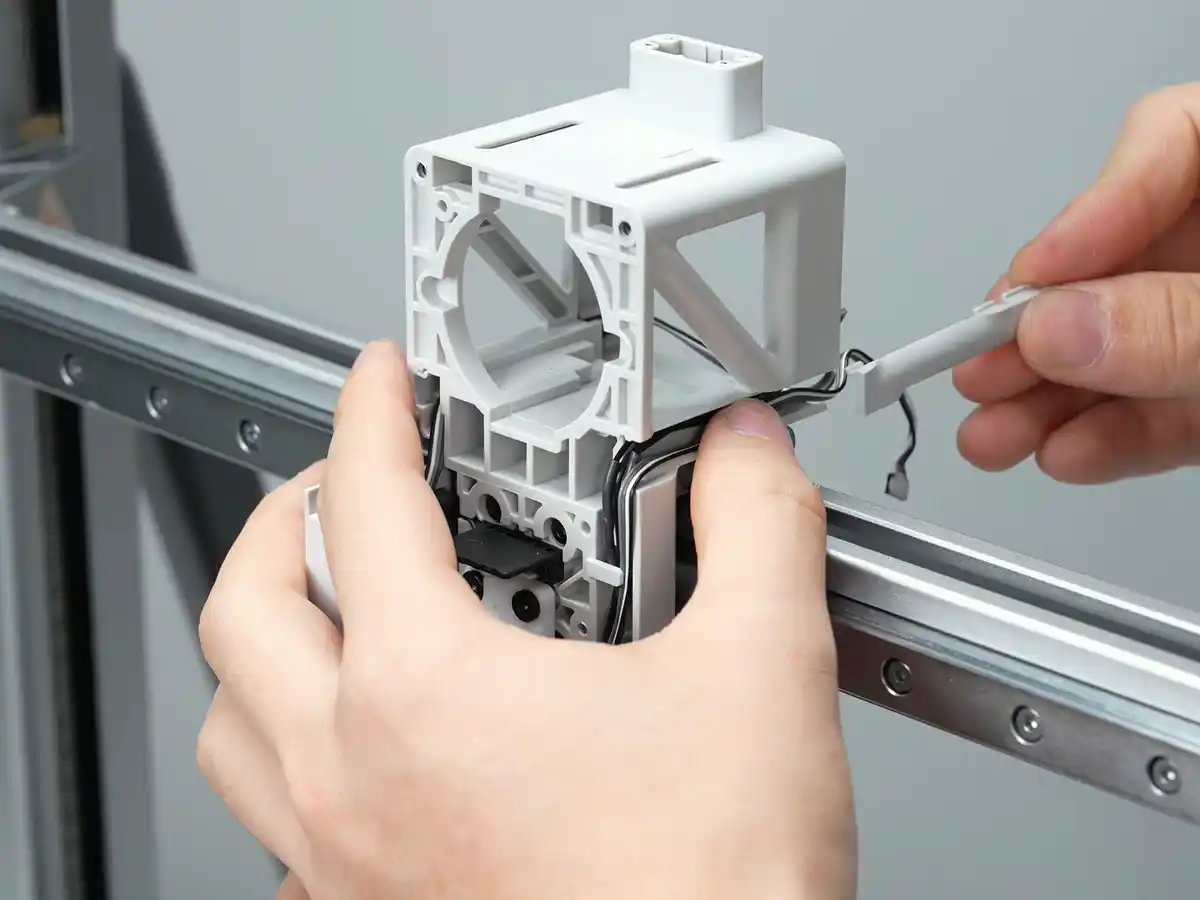

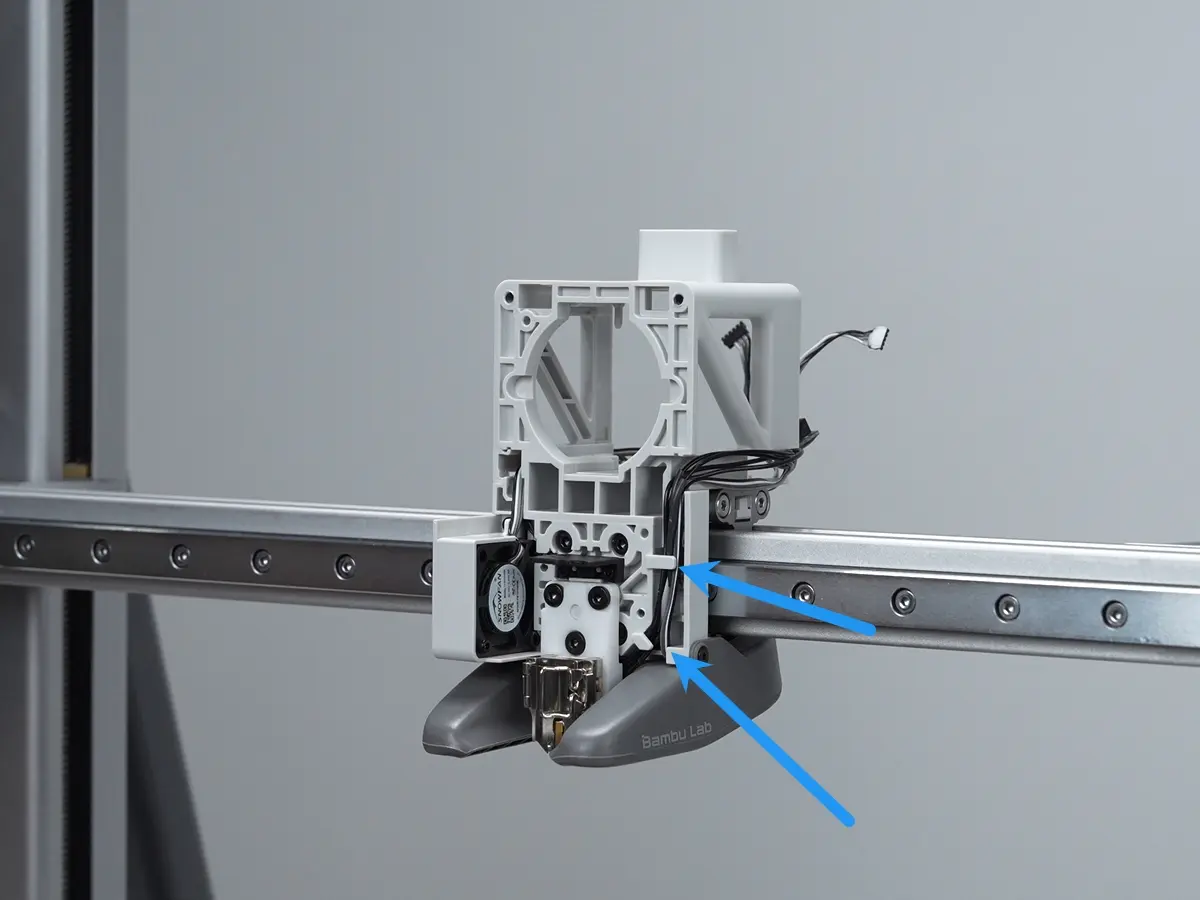

Ret køleblæseren til emnet ind med skruehullerne på toolhead-beslaget, og fastgør den med tre skruer ved hjælp af en H1.5 unbrakoskruetrækker. Før forbindelsesledningerne pænt gennem kabelføringen, og montér derefter højre dæksel.

Trin 7. Montér ekstruderenheden

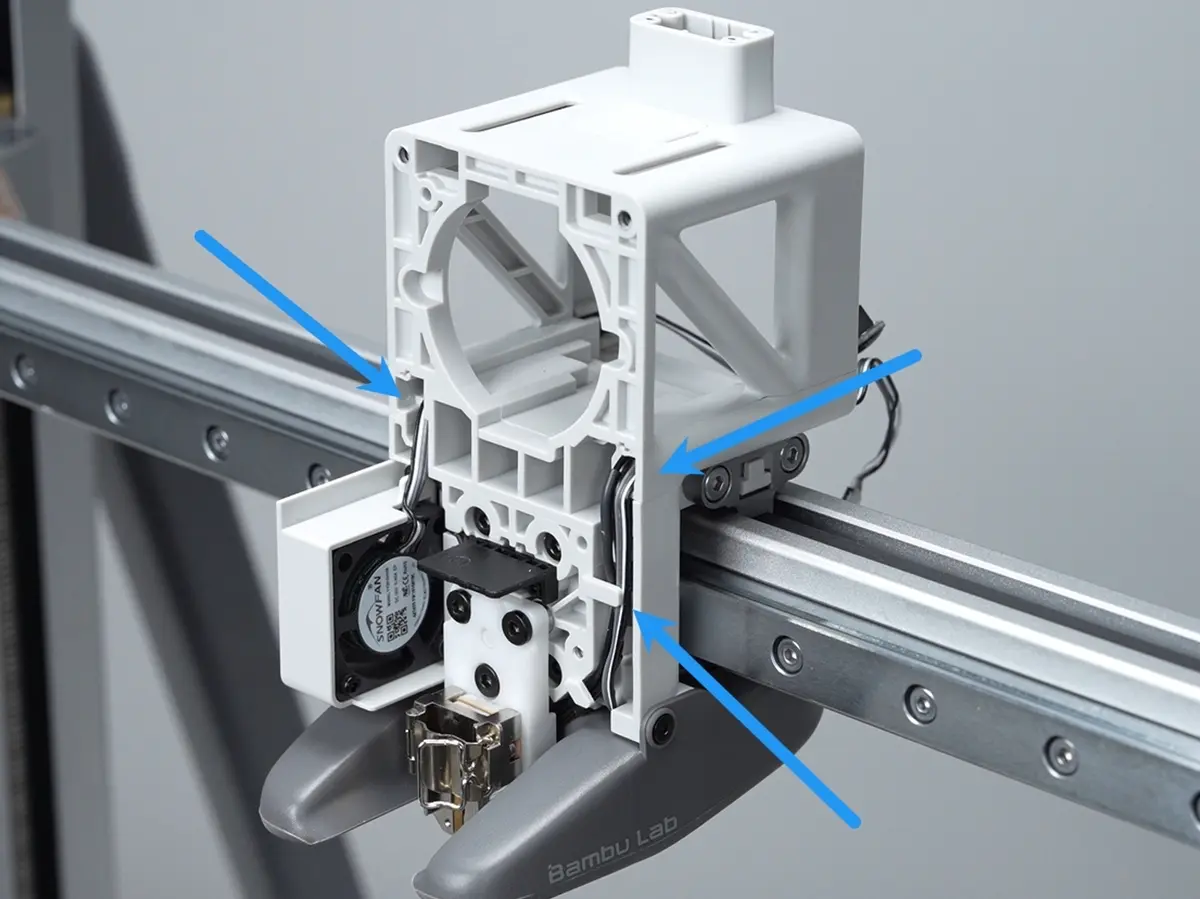

Sørg for, at kablerne på begge sider er korrekt fastgjort i kabelkanalerne, så de ikke bliver klemt under monteringen af ekstruderen.

Montér ekstruderenheden ved at følge wikien nedenfor.
Udskiftning af ekstruderenhed til A2L.

Trin 8. Montér cutting-modulets adapterkort

Følg denne wiki for at montere cutting-modulets adapterkort: Udskiftning af cutting-modulets adapterkort til A2L.

Trin 9. Montér TH-kortet

Følg denne wiki for at montere TH-kortet: Udskiftning af TH-kort til A2L.

Trin 10. Montér hotend

Følg denne wiki for at montere hotend: Udskiftning af silikonesok og hotend til A2L.

Kontrollér resultatet

✅ Start en testprint for at sikre, at alt fungerer korrekt. Hvis printeren gennemfører forberedelsesfasen, er udskiftningen lykkedes.
