Udskiftning af touchskærm på A2L

Touchskærm

🔎 Find A2L touchskærm i Bambu Lab-butikken.

Hvornår skal den udskiftes

• Touchskærmen er beskadiget.
• Touchskærmen reagerer ikke.
• Udskiftning anbefalet af Bambu Labs tekniske support.

Nødvendigt værktøj og materialer

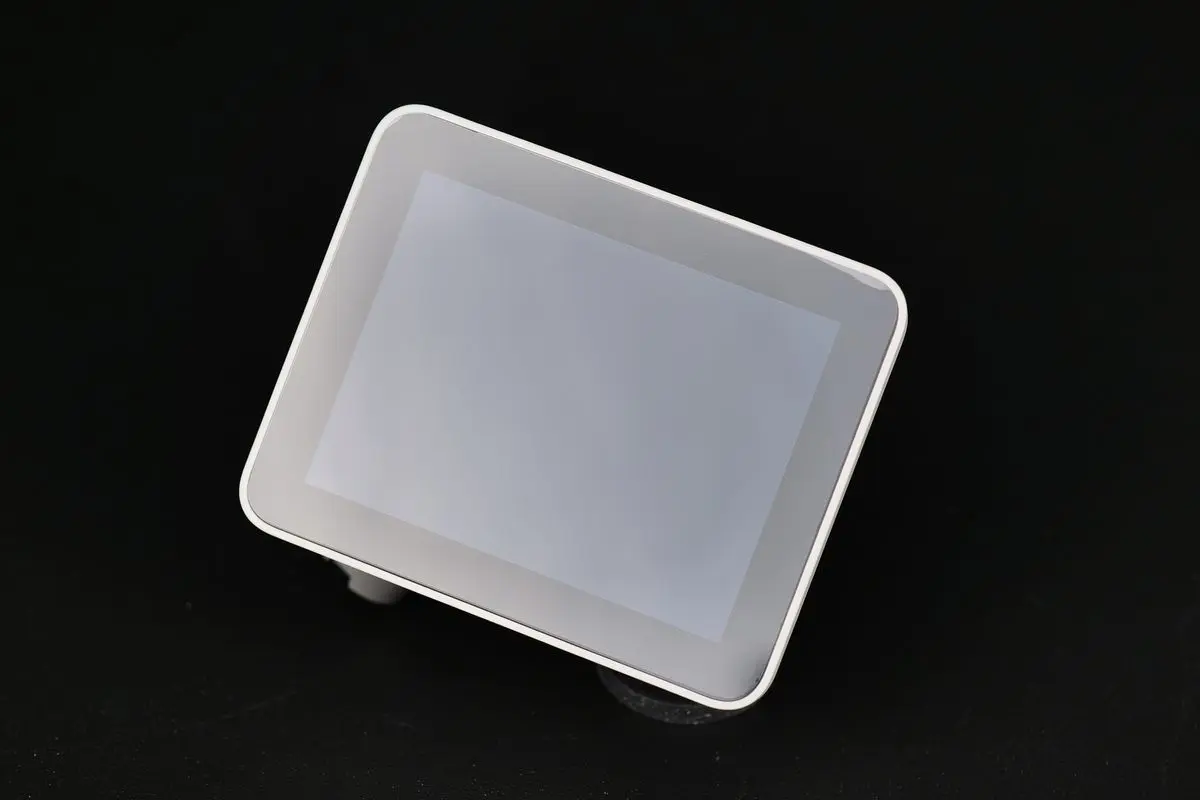

• A2L touchskærm
• H2.0 unbrakonøgle
• Pincet (valgfrit)

Videoguide

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og printhovedets ledninger. Hvis du arbejder, mens printeren er tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger og skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om denne guide, anbefaler vi, at du indsender en teknisk sag vedrørende dit problem, så hjælper vi dig hurtigst muligt.

Afmonter touchskærmen

Trin 1. Vend printeren

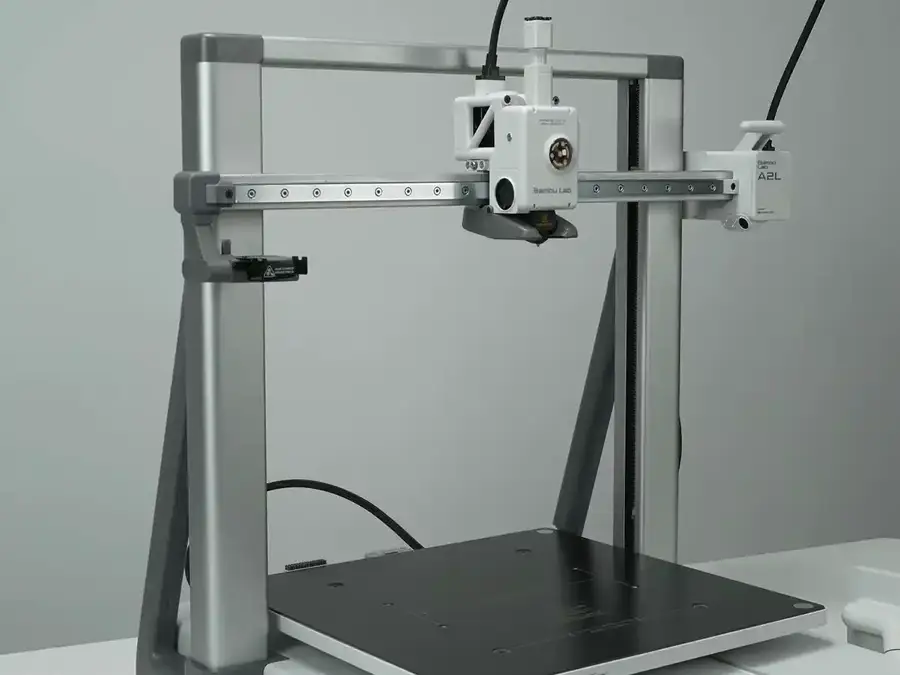

Sænk Z-aksen til en position cirka 5-8 cm over varmepladen.

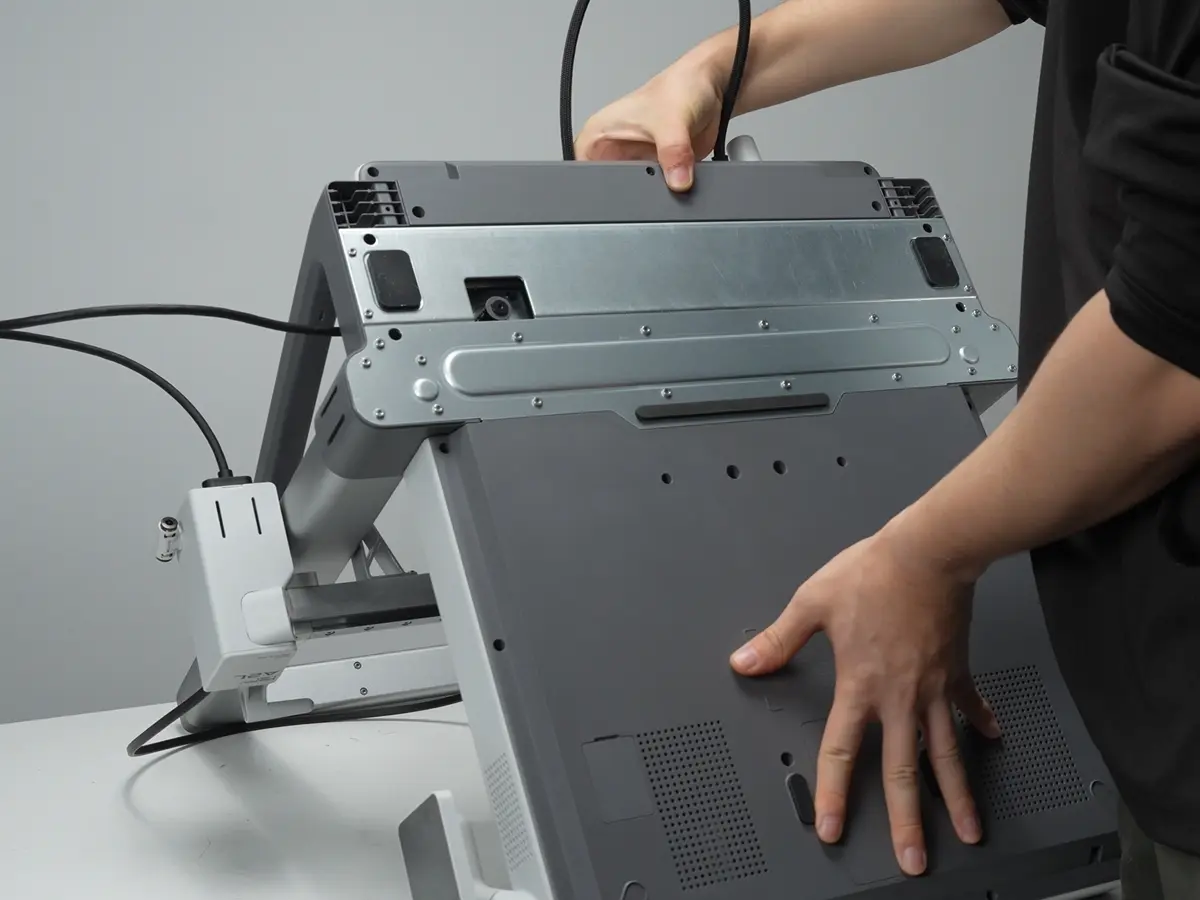

Vend printeren, så det nederste dæksel bliver synligt.

Trin 2. Afmonter det nederste frontdæksel

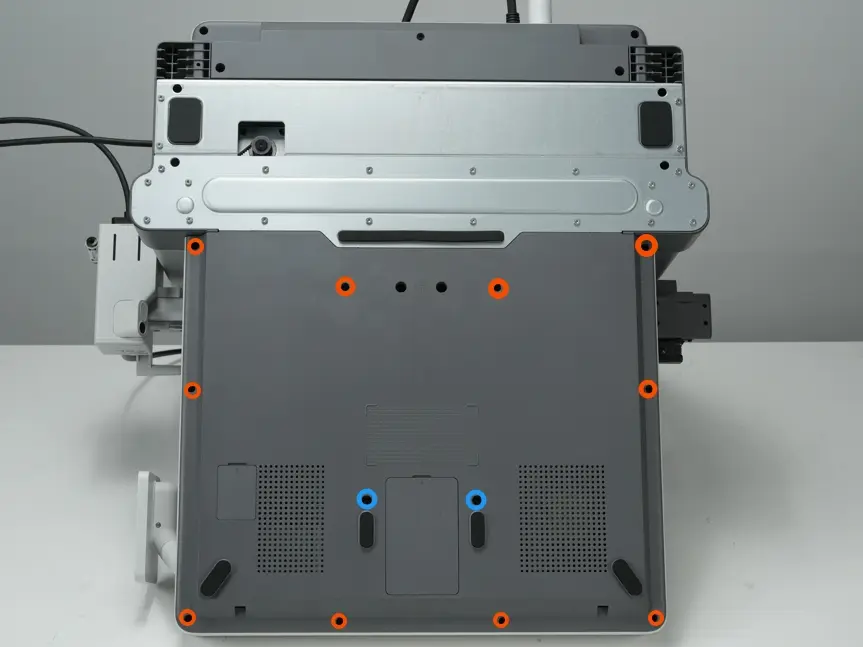

Brug en H2.0 unbrakonøgle til at skrue de ti skruer ud, der er vist nedenfor.

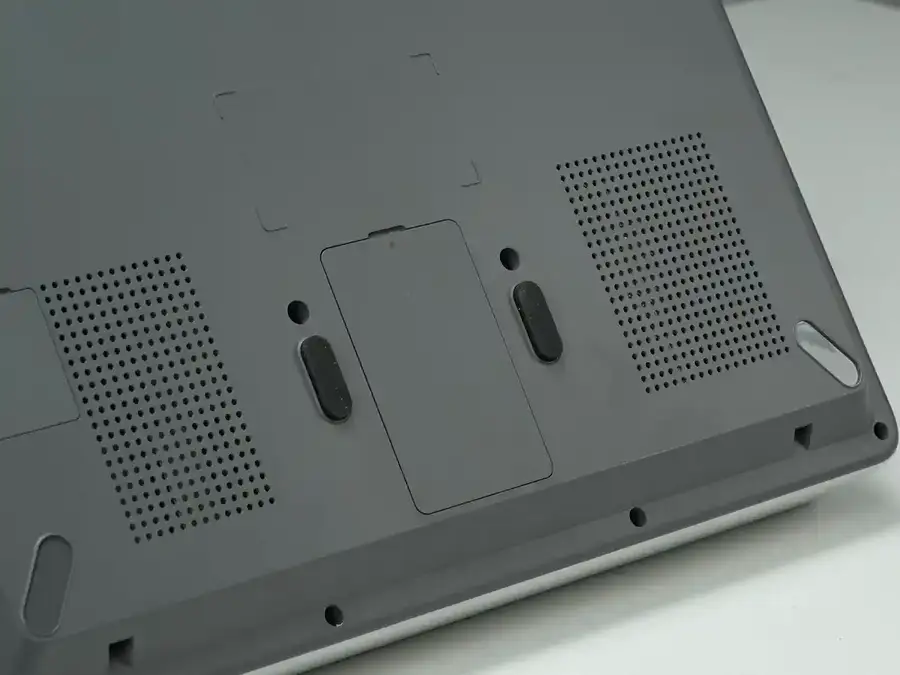

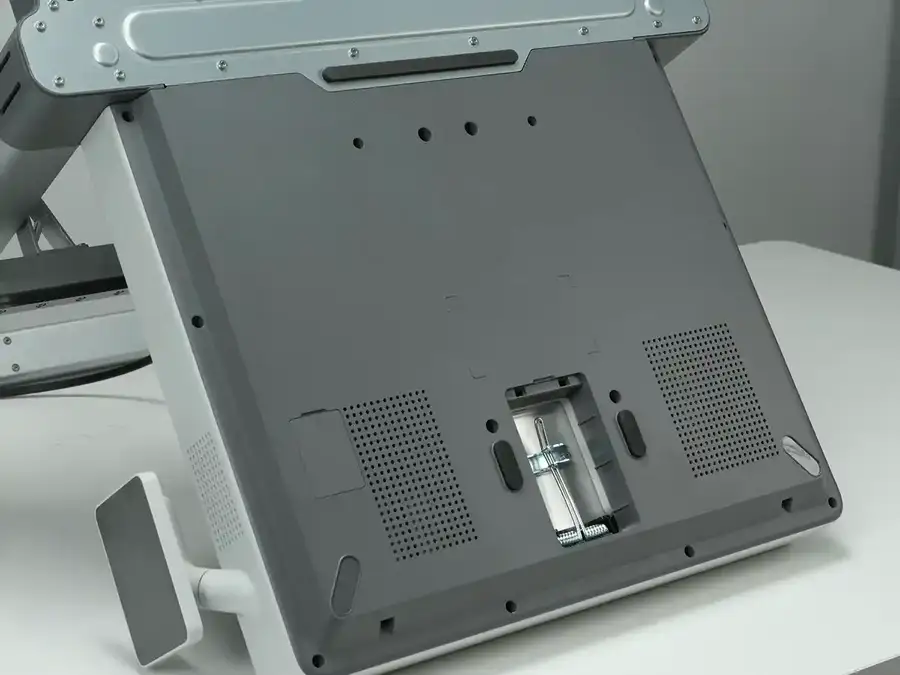

Fjern dækslet til Y-akse-strammeren og det nederste frontdæksel.

Trin 3. Afmonter touchskærmen

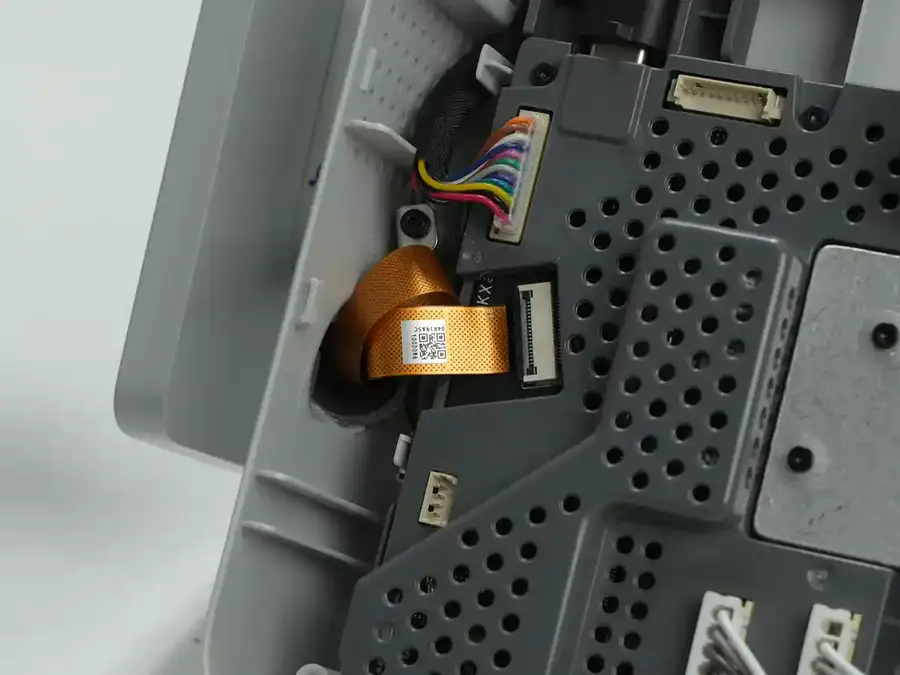

Løft låsen på touchskærmens forbindelseskabel, og frakobl derefter kablet.

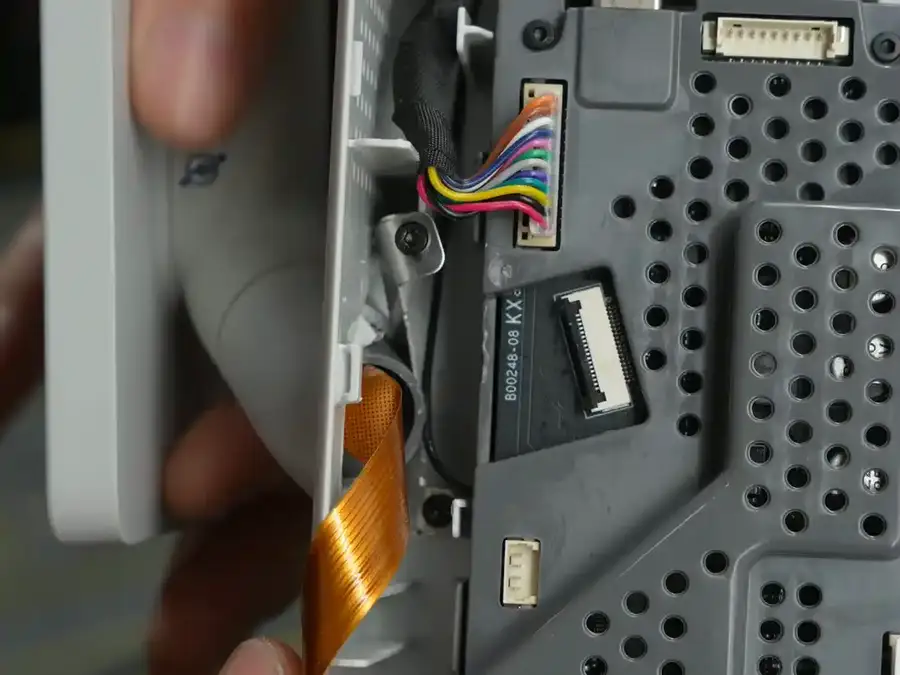

Drej skærmen til cirka 45 graders vinkel, placer fremspringet på skærmens drejetap ud for udskæringen i hullet, som pilen viser, og træk derefter skærmen bestemt ud.

Monter touchskærmen

Trin 1. Monter touchskærmen

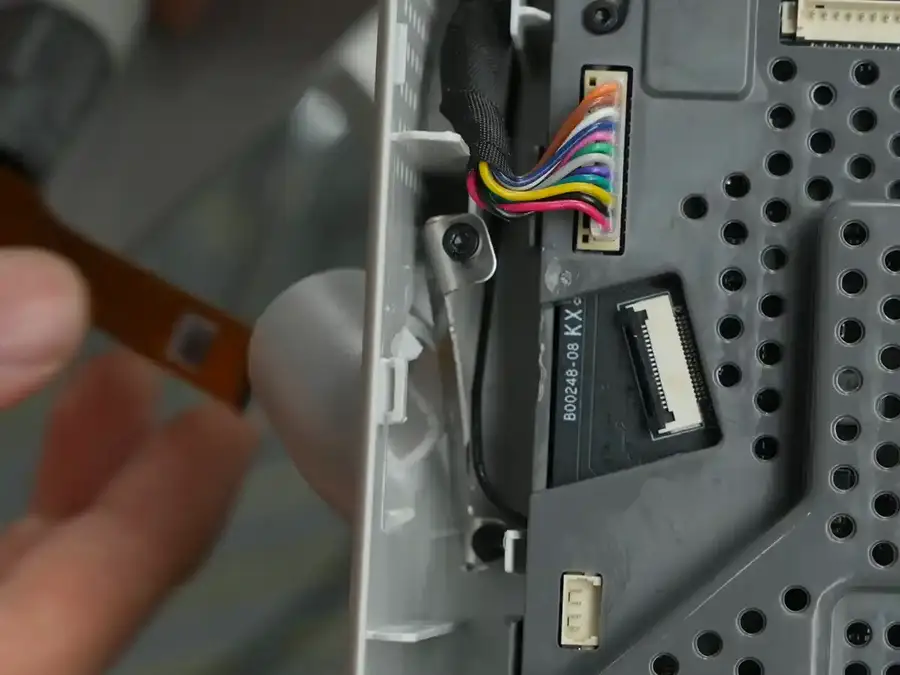

Sæt skærmen i monteringshullet i en vinkel på 45 grader, drej den forsigtigt til venstre og højre for at flugte med udskæringen, og skub den derefter på plads.

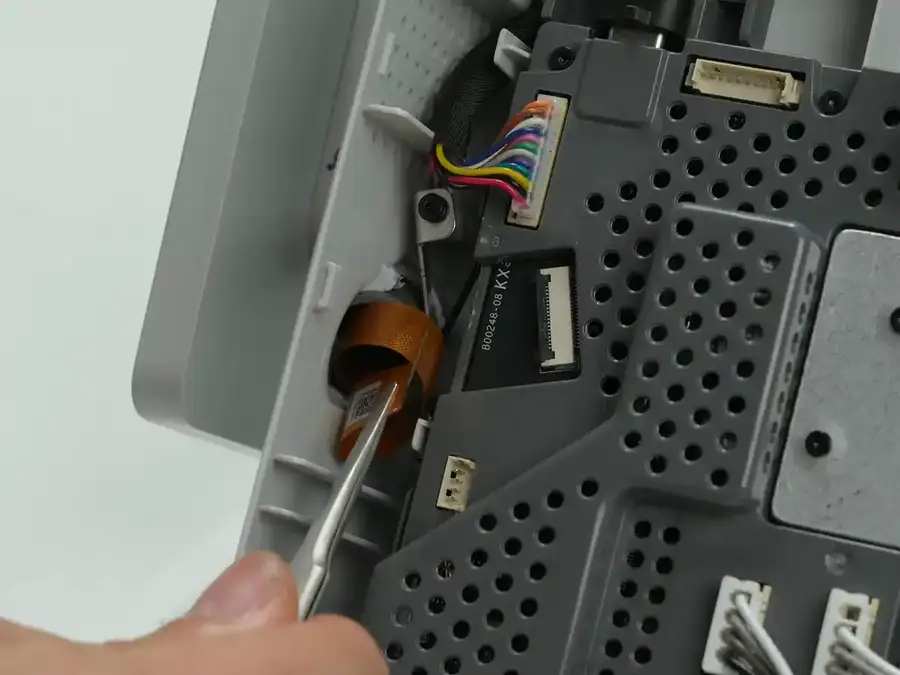

Tilslut touchskærmens forbindelseskabel, og sørg for korrekt retning. Siden med guldkontakterne skal vende nedad ved montering.

Trin 2. Monter det nederste frontdæksel

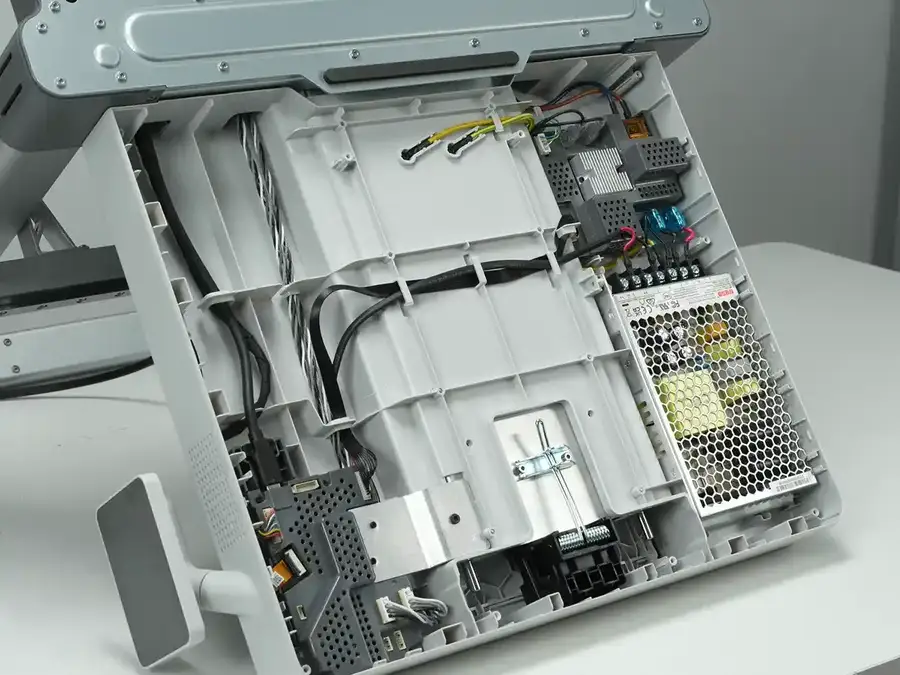

Sæt det nederste frontdæksel på igen, og tryk langs kanterne for at sikre korrekt montering. Fastgør med ti skruer ved hjælp af en H2.0 unbrakonøgle.

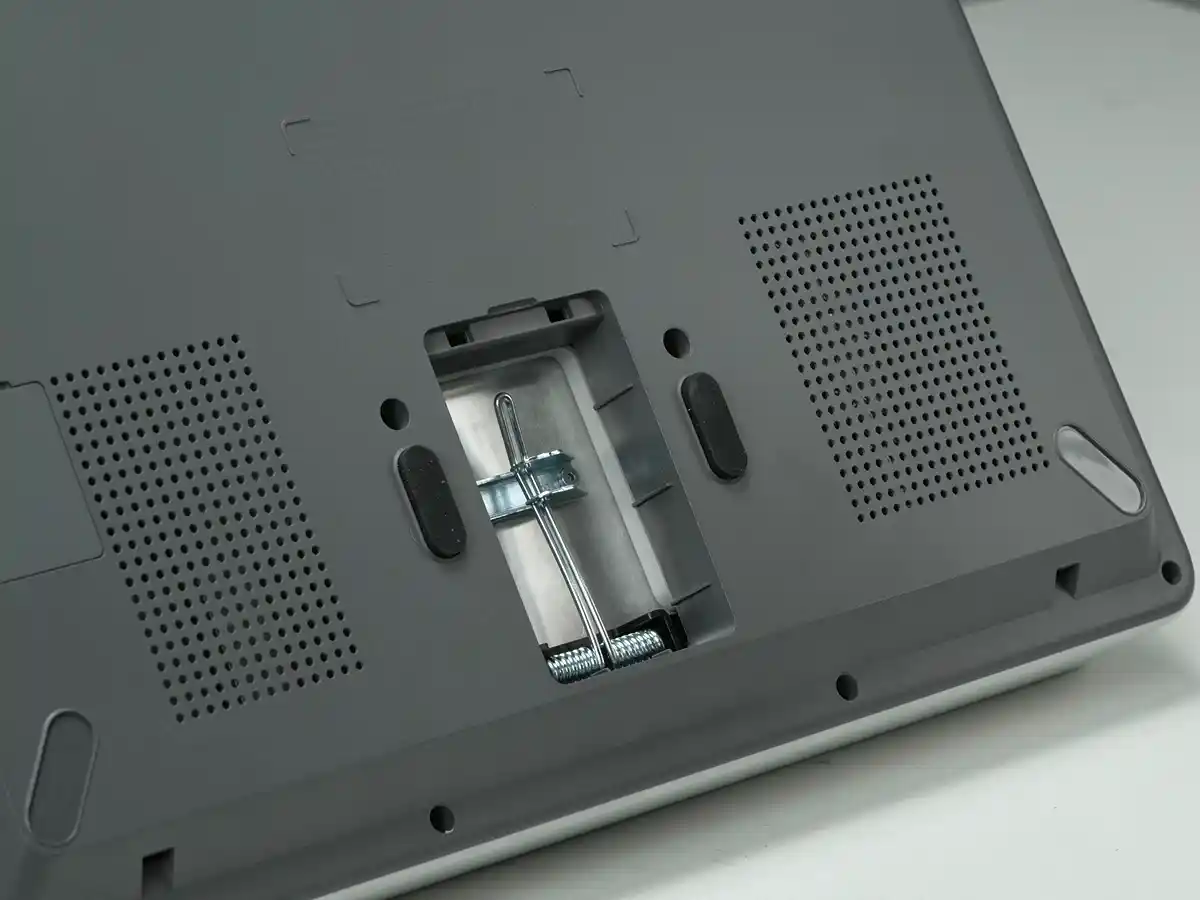

Monter dækslet til Y-akse-strammeren igen.

Trin 3. Vend printeren

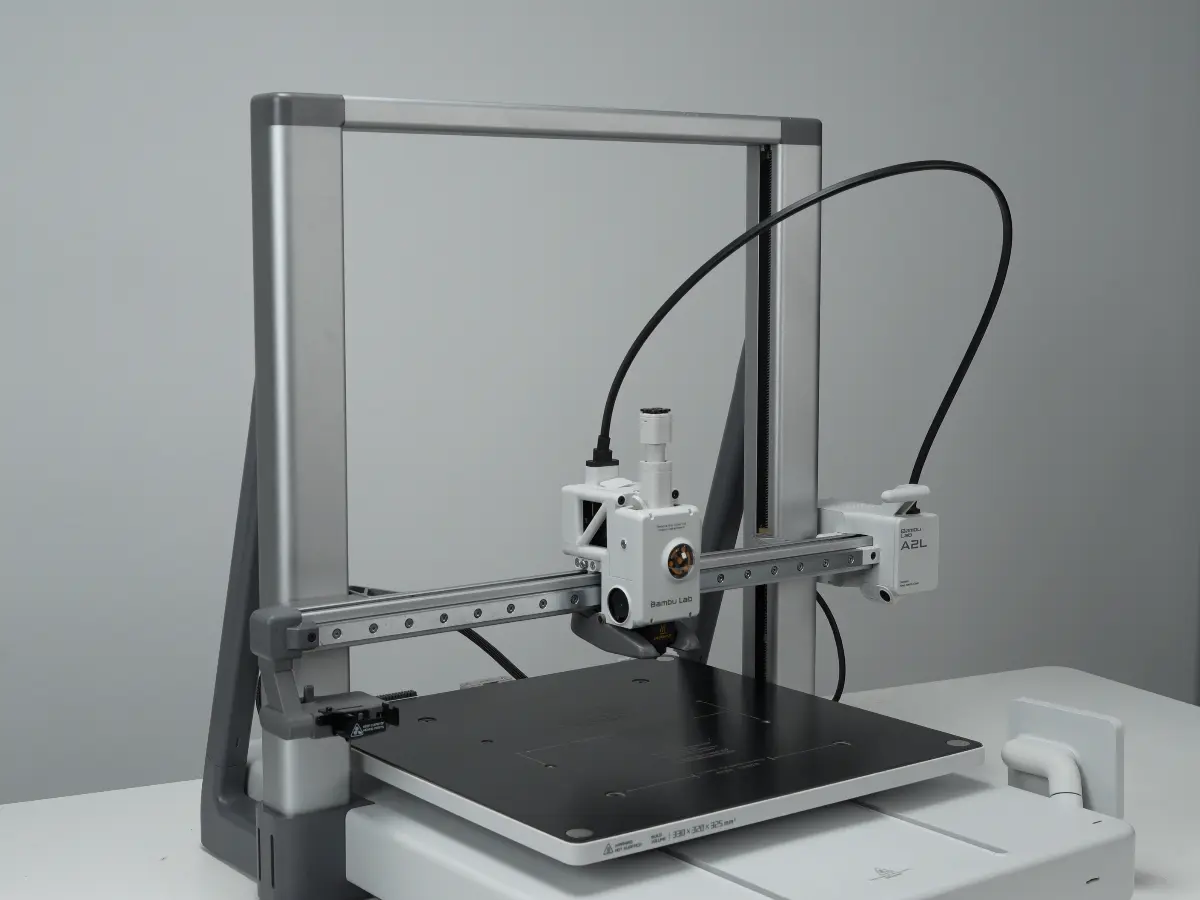

Stil printeren tilbage i opretstående position.
