Udskiftning af X-aksemodul til A2L
X-aksemodul
🔎 Find A2L X-aksemodulet i Bambu Lab-butikken.
Anvendelig printermodel
Bambu Lab A2L
Hvornår skal det udskiftes
X-akseskinnens bevægelse hakker
- Udskiftning anbefalet af Bambu Labs tekniske supportteam
Nødvendigt værktøj og materialer
X-aksemodul
- H2.0 unbrakonøgle
- Pincet (valgfrit)
Sikkerhedsadvarsel
⚠️ VIGTIGT!
Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og printhovedets ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det medføre kortslutning, der fører til elektronisk skade og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du få brug for at afmontere dele, herunder hotend. Dette blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skade på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, anbefaler vi, at du indsender en teknisk ticket vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give den hjælp, du har brug for.
Afmonteringstrin
Trin 1. Afmontér X-aksens tandrem
Se vejledningen for at afmontere X-aksens tandrem: Udskiftning af X-akserem til A2L
Trin 2. Afmontér printhovedets kabel (basisenden)

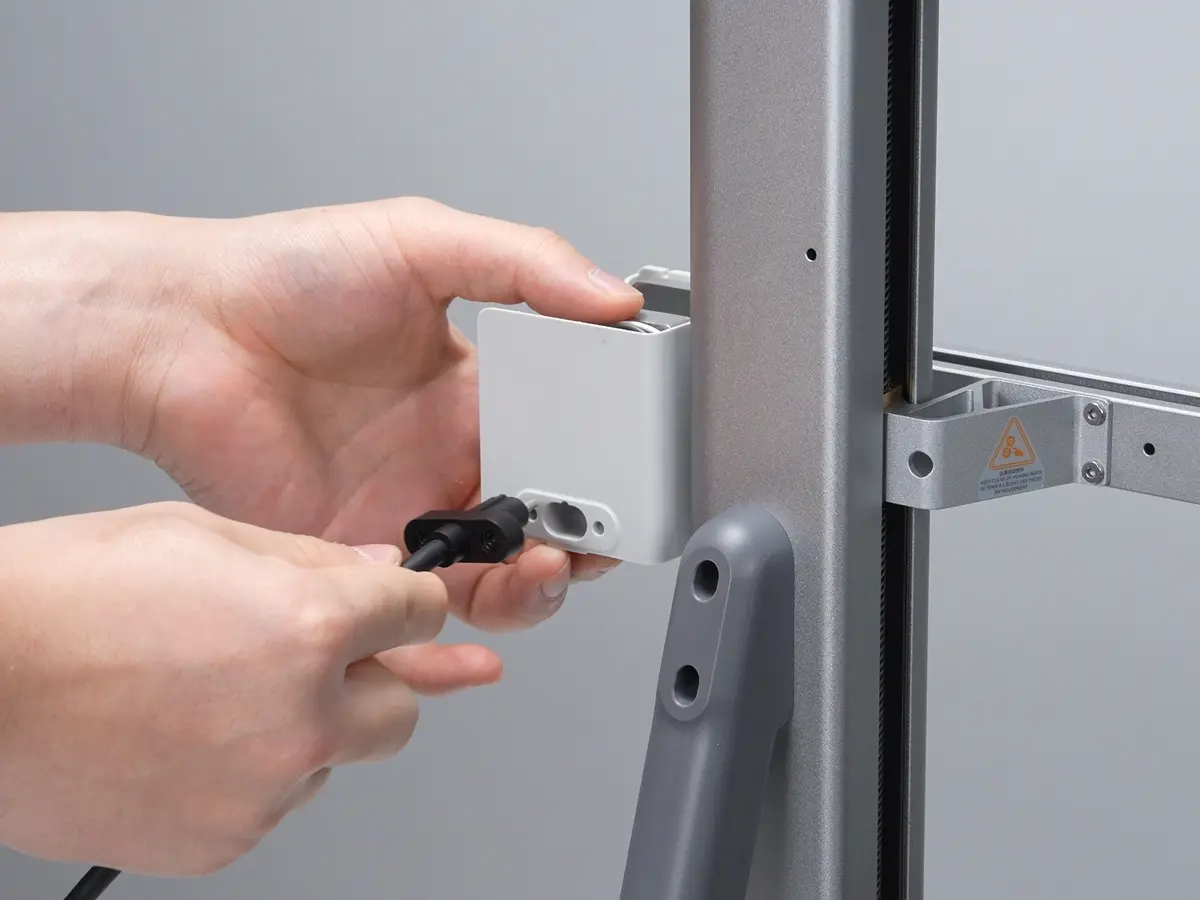

Brug en H2.0 unbrakonøgle til at fjerne de to viste skruer, og træk derefter kablet ud.
Trin 3. Afmontér X-aksen

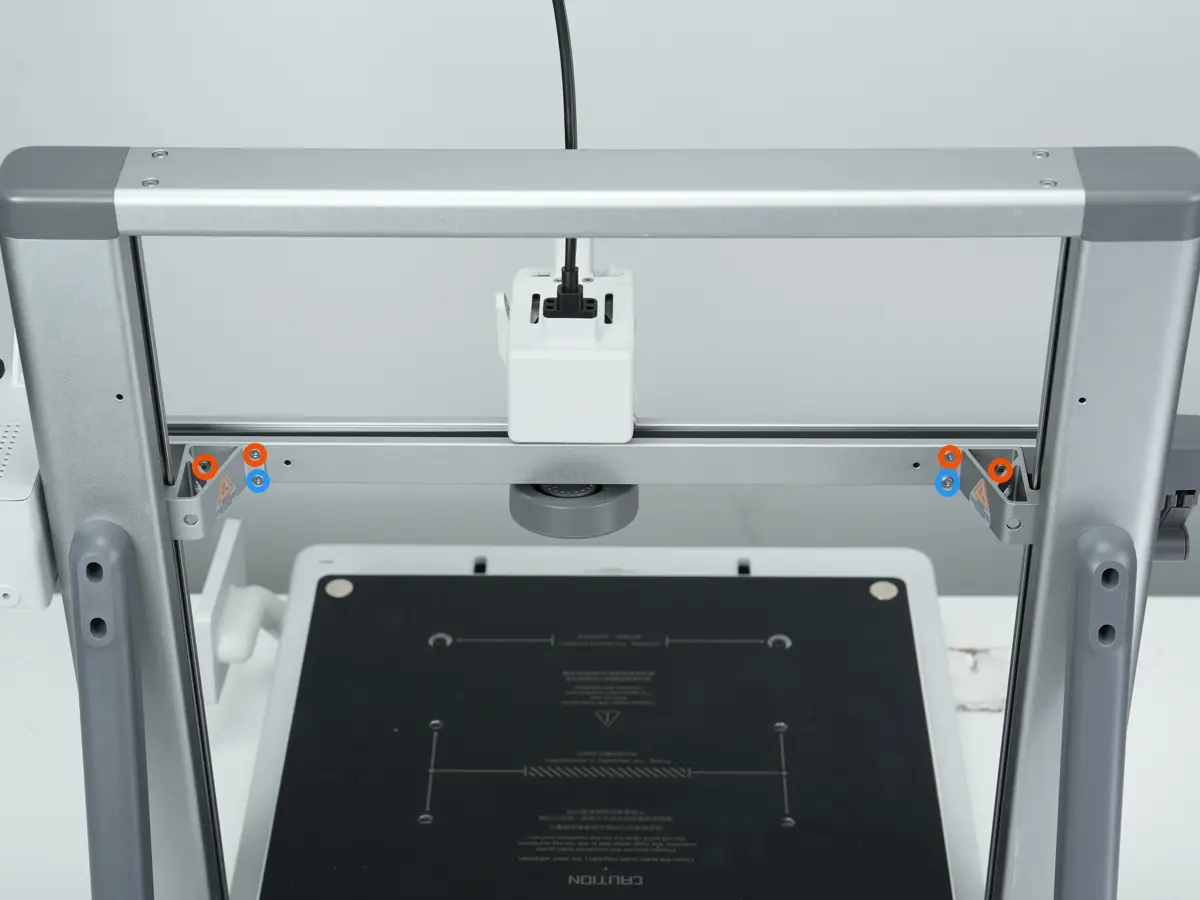

Brug en H2.0 sekskantskruetrækker til at løsne de 4 skruer markeret med orange.

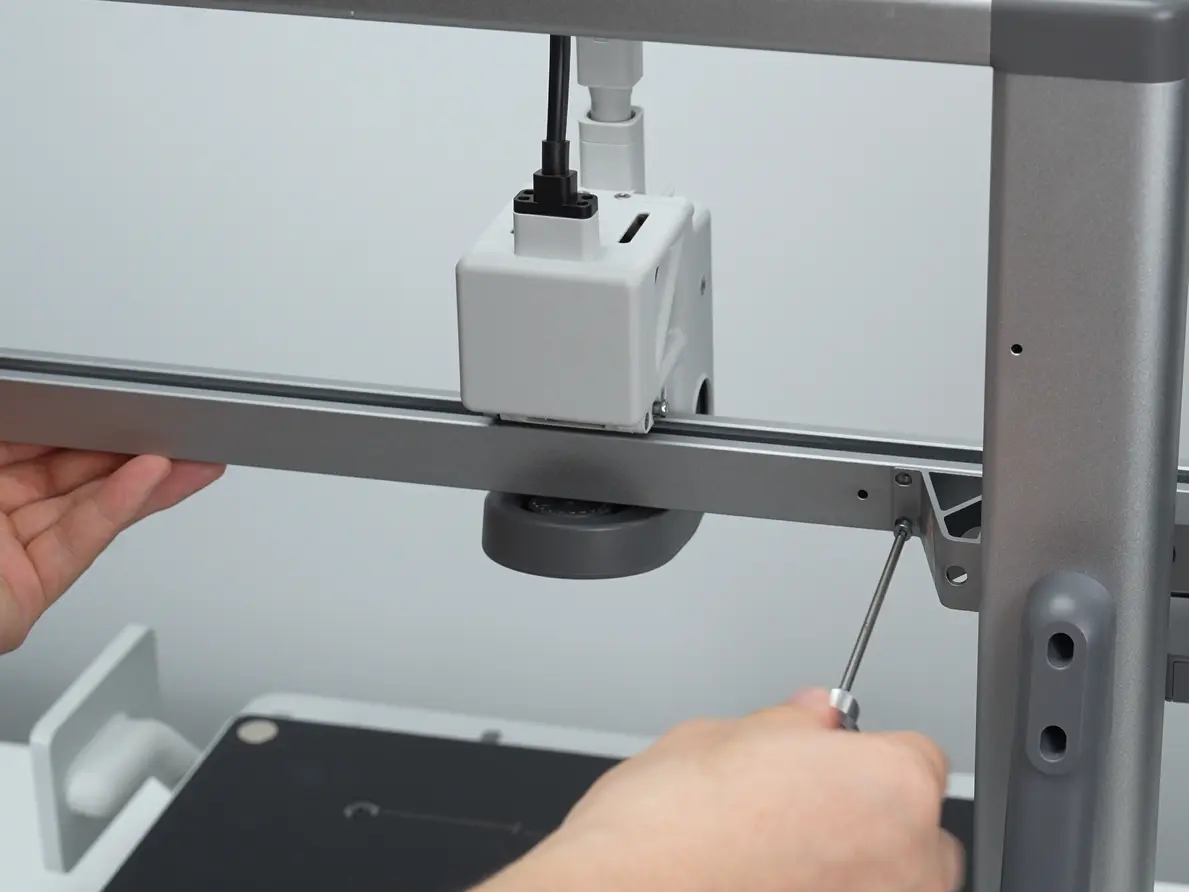

Når du fjerner den sidste skrue i hver side, skal du støtte X-aksen med hånden for at forhindre, at den pludselig falder ned og bliver beskadiget. Brug en H2.0 sekskantskruetrækker til at fjerne de resterende to skruer markeret med blåt, og afmontér derefter X-aksen.
Trin 4. Afmontér X-aksemotorens cover
Se den følgende vejledning for at afmontere X-aksemotorens cover: Udskiftning af X-aksemotorens cover til A2L
Trin 5. Afmontér printhovedet
-
Fjern frontcoveret, hotendets silikonesok og hotend;
-

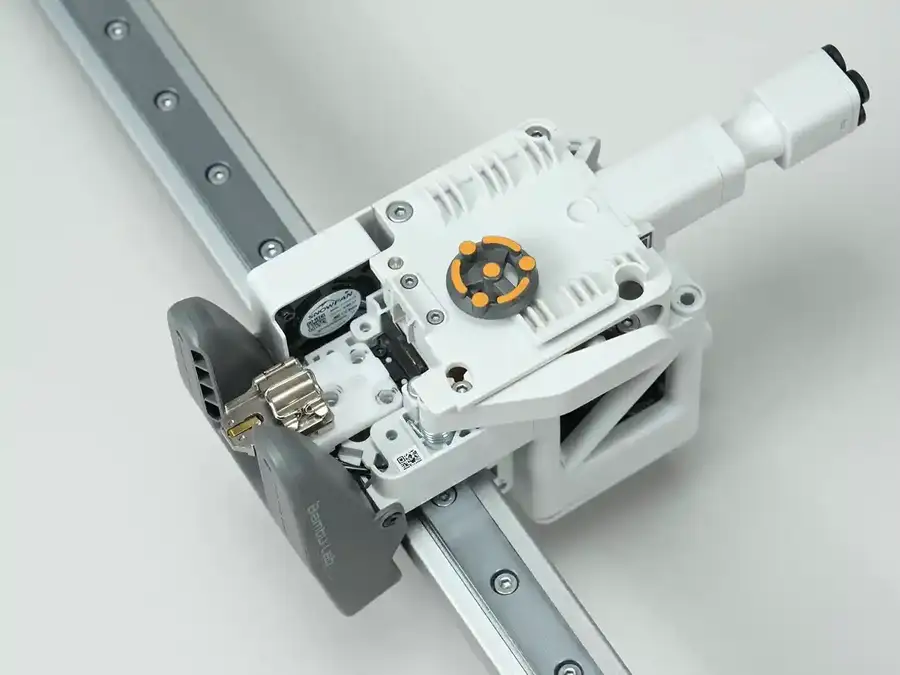

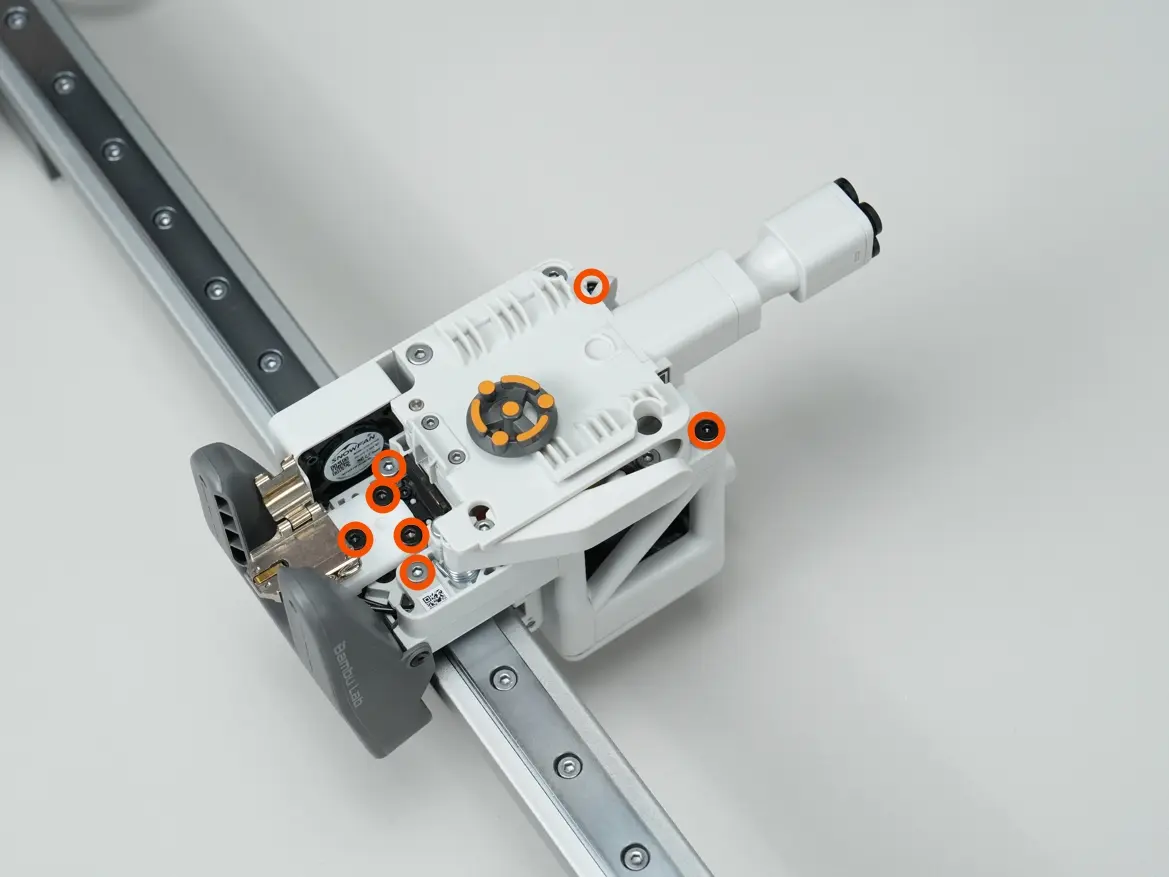

Brug en H2.0 sekskantskruetrækker til at fjerne de 7 skruer vist på illustrationen. Træk ekstruderen et lille stykke fremad, og vip hotendets varmemodul op for at blotlægge de fire skruer på bagsiden.

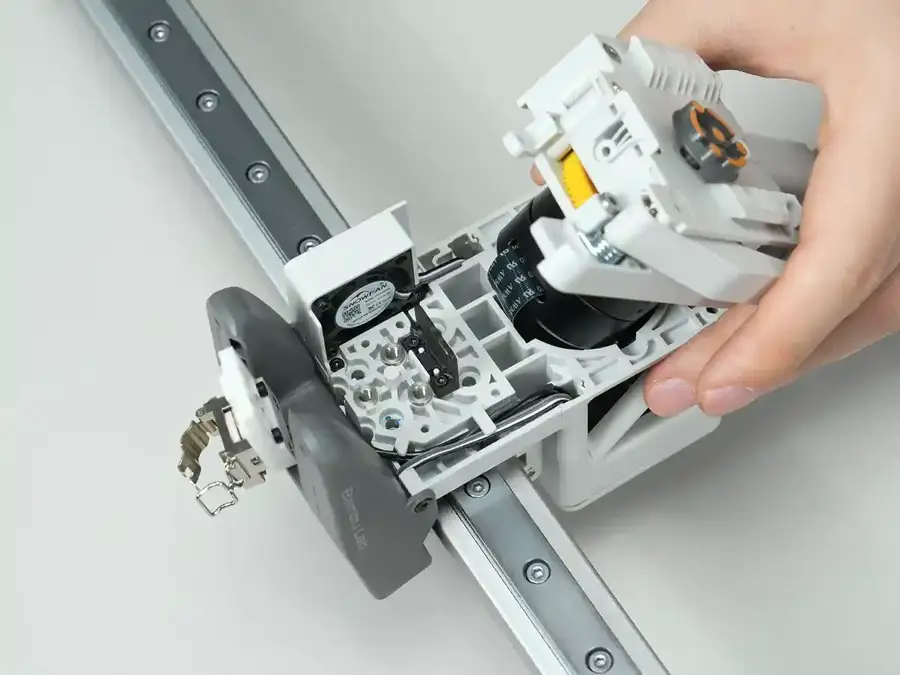

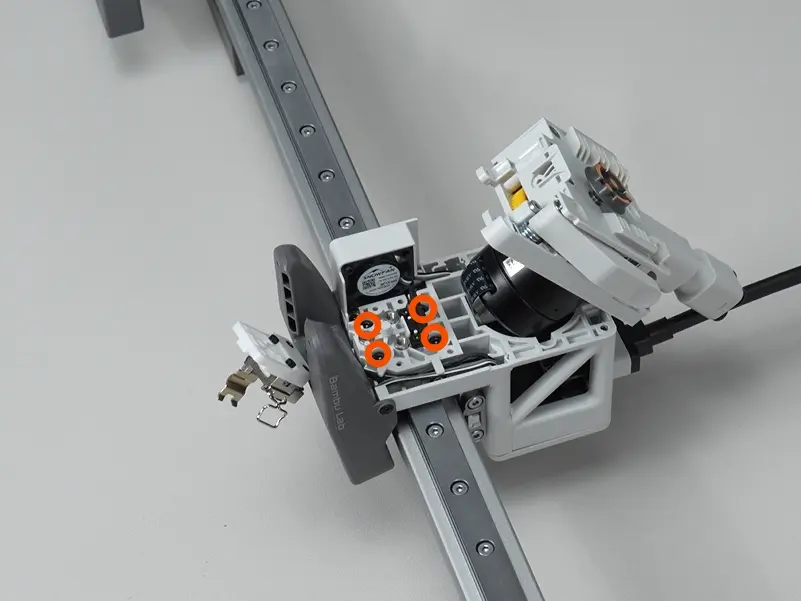

- Brug en H2.0 sekskantskruetrækker til at fjerne de fire skruer vist på illustrationen, og afmontér derefter hele printhovedet.
Trin 6. Afmontér X-aksemotorens beslag

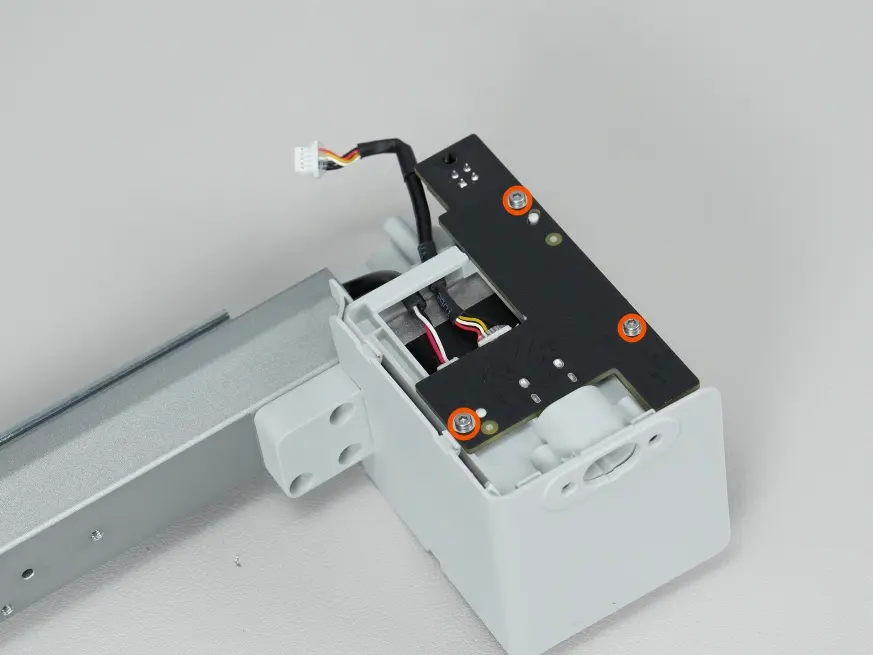

Brug en H1.5 sekskantskruetrækker til at skrue de tre skruer ud, fjern adapterboardet, og afbryd Hall-sensorens kabel.
Brug en H2.0 sekskantskruetrækker til at skrue de tre skruer ud, og afmontér X-aksemotorens beslag.
Trin 7. Afmontér kontravægten og Hall-sensorens kabel
Brug en H2.0 sekskantskruetrækker til at fjerne de to skruer vist på illustrationen, og afmontér derefter kontravægten.

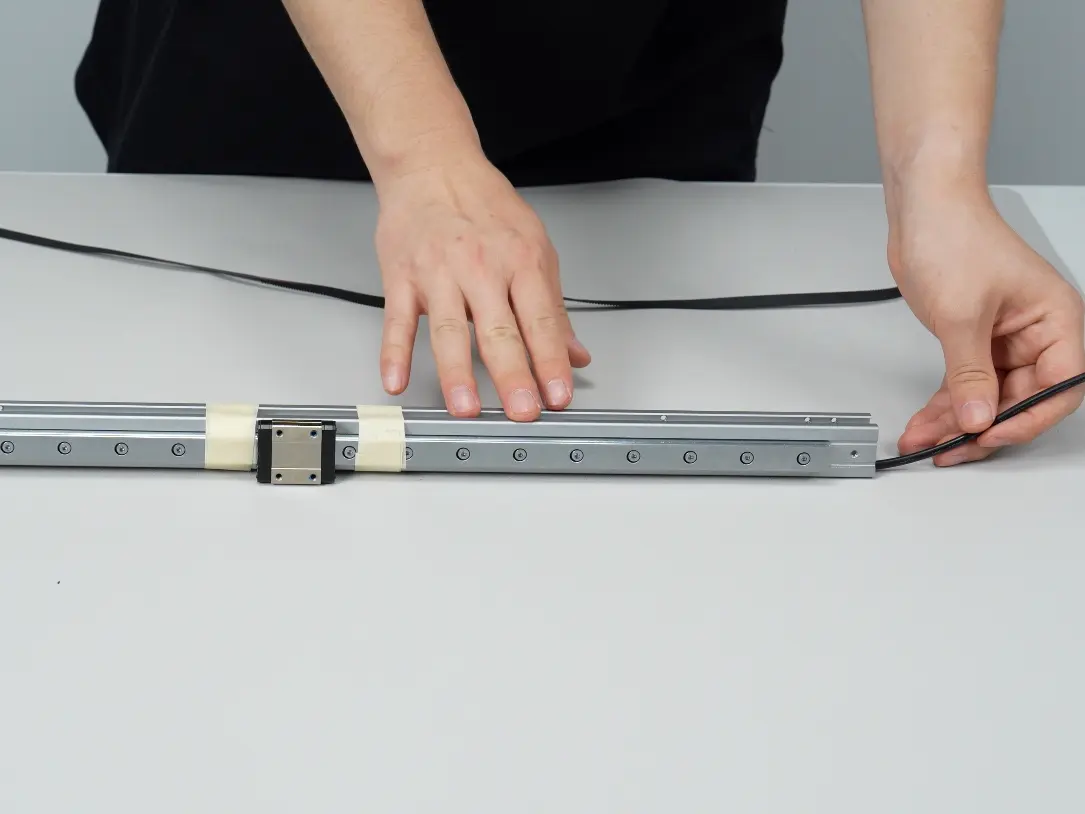

Træk Hall-sensorens kabel ud fra indersiden af X-akseprofilen.
Monteringstrin
Trin 1. Montér kontravægten og Hall-sensorens kabel

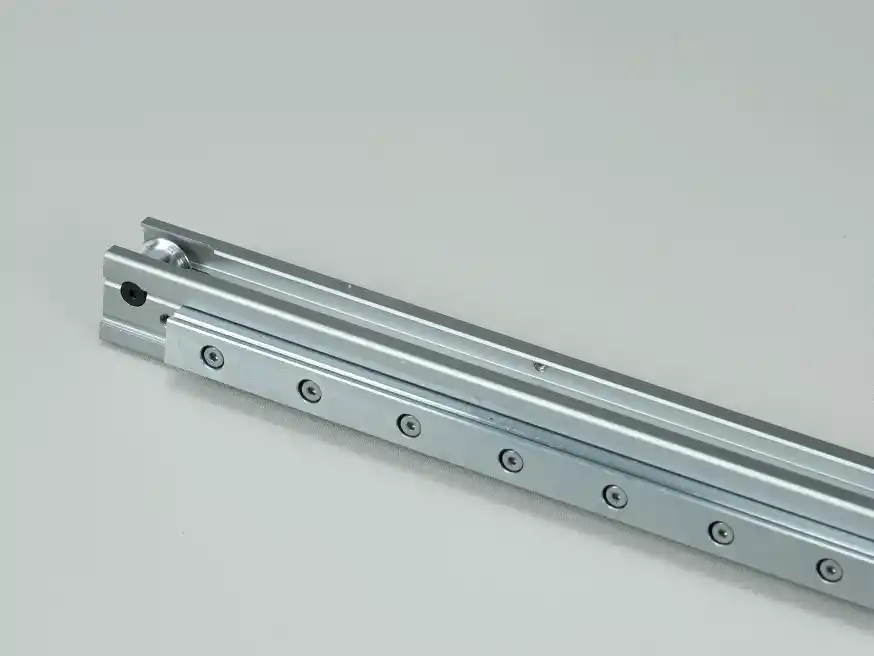

Montér kontravægten på det nye X-aksemodul, og fastgør den med to skruer ved hjælp af en H2.0 sekskantskruetrækker.

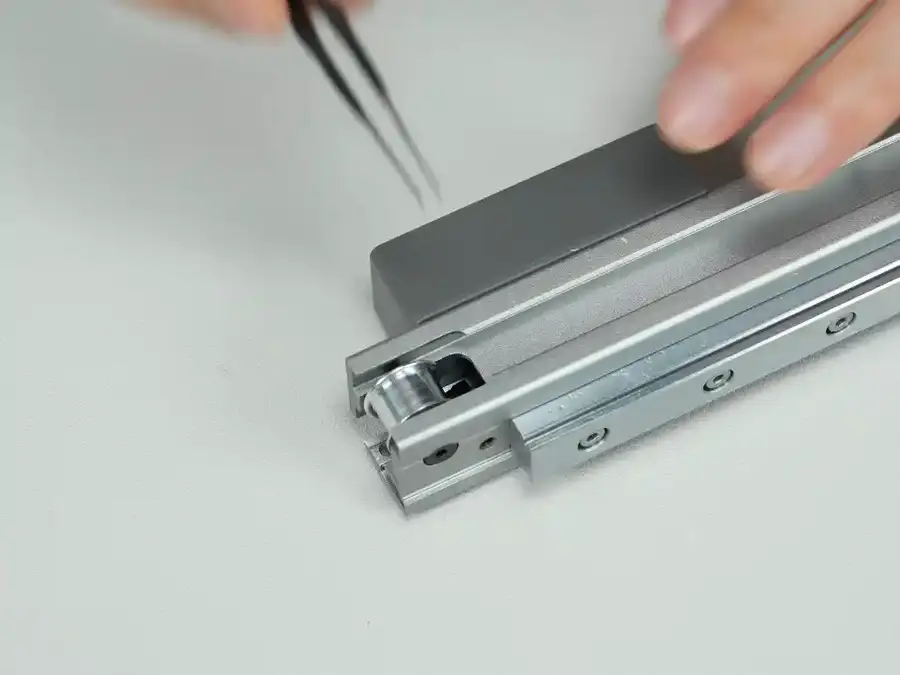

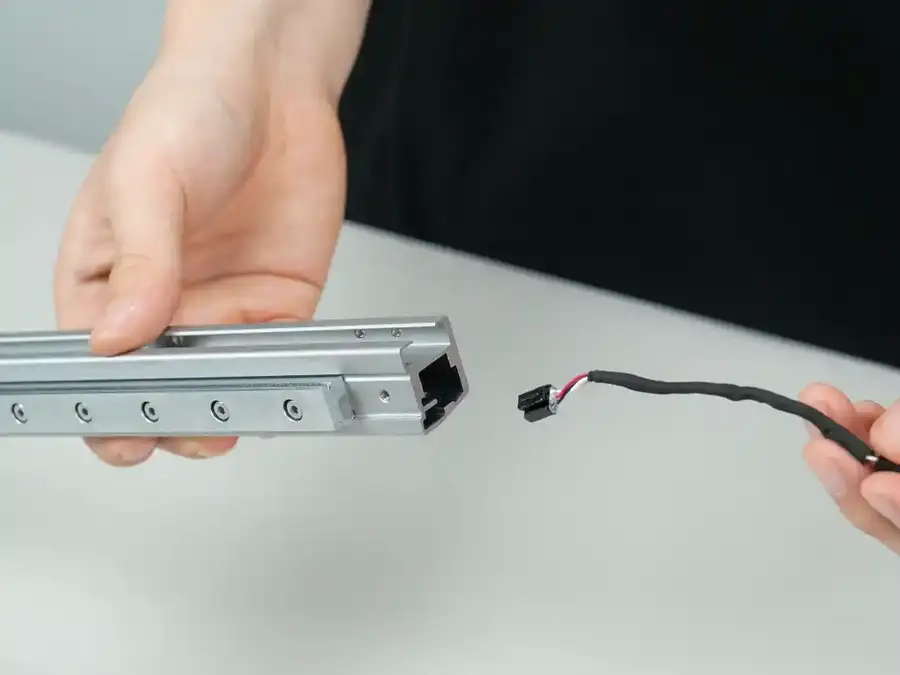

Før Hall-sensorens kabel gennem X-akseprofilen igen.
Trin 2. Montér X-aksemotorens beslag
Montér motorbeslaget på X-aksen igen, og fastgør det med tre skruer ved hjælp af en H2.0 sekskantskruetrækker.

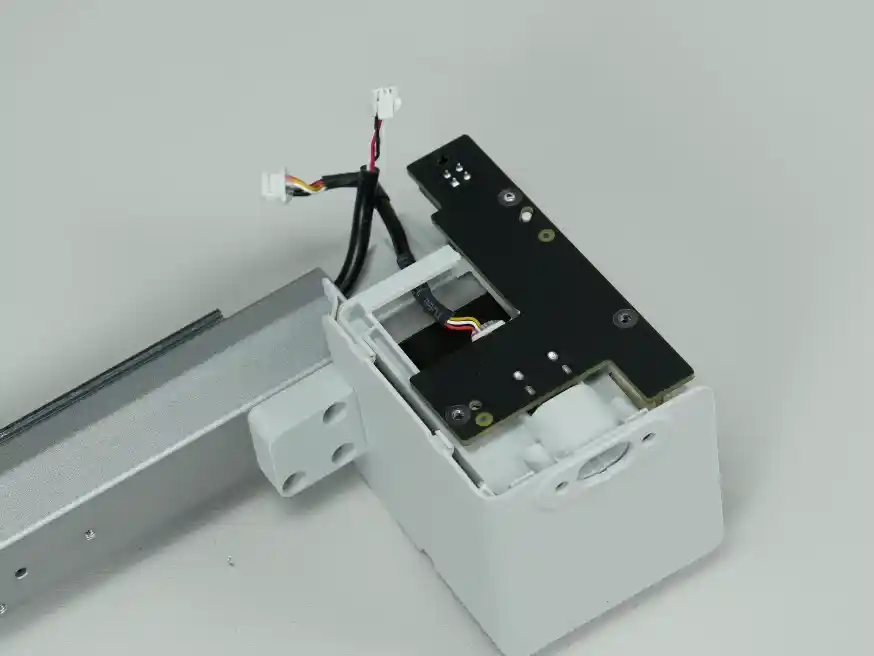

Sæt Hall-sensorens kabel i, og brug en H1.5 sekskantskruetrækker til at fastgøre de tre skruer.
Trin 3. Montér printhovedet
Montér printhovedet på føringsskinnens slæde, og fastgør det med fire skruer ved hjælp af en H2.0 sekskantskruetrækker.
Montér ekstrudermodulet og hotendets varmemodul igen, og fastgør dem med de 7 skruer vist på illustrationen ved hjælp af en H2.0 sekskantskruetrækker.
Trin 4. Montér X-aksemotorens boks
Se den følgende vejledning for at montere X-aksemotorens boks: Udskiftning af X-aksemotorens cover til A2L
Trin 5. Montér X-aksen
Montér X-aksen på portalen, og hold den på plads med hånden. Brug H2.0 sekskantskruetrækkeren til løst at fastgøre én skrue i hver side for at fiksere X-aksen.
Brug H2.0 sekskantskruetrækkeren til at fastgøre de resterende fire skruer.
Trin 6. Montér printhovedets kabel (basisenden)
Ret den hævede del af kabelstikket ind med slidsen på bagpanelet, og sæt det i. Fastgør kablet ved at spænde de to skruer med en H2.0 unbrakonøgle.
Trin 7. Montér X-akseremmen
Se vejledningen for at montere X-akseremmen igen: Udskiftning af X-akserem til A2L
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
Denne guide er oversat og bearbejdet til dansk fra Bambu Labs officielle vejledning. Se den originale guide hos Bambu Lab →
